Quel est le service d'usinage de précision et pourquoi est-il essentiel ?

Lorsque vous avez besoin de composants qui s’assemblent parfaitement à chaque fois, les méthodes de fabrication standard ne suffisent tout simplement pas. C’est là qu’intervient l’ services d'usinage de précision usinage de précision, qui transforme les matières premières en pièces dont la précision est mesurée en microns plutôt qu’en millimètres.

L’usinage de précision est un procédé de fabrication qui consiste à enlever du matériau d’une pièce brute afin d’atteindre des tolérances extrêmement fines, généralement comprises entre ± 0,001 mm (1 micron) ou encore plus strictes, à l’aide de technologies avancées d’usinage à commande numérique par ordinateur (CNC) et d’outils de coupe spécialisés.

Ce qui caractérise l’usinage de précision

Alors, qu’est-ce qui distingue l’usinage CNC de précision des méthodes conventionnelles ? La réponse réside dans trois facteurs critiques : la capacité en matière de tolérances, la reproductibilité et le niveau de sophistication technologique.

L'usinage traditionnel repose sur des équipements manuels ou semi-automatiques, où les tolérances varient généralement entre ±0,01 mm et ±0,1 mm. Les prestataires de services d'usinage de précision, quant à eux, utilisent des machines à commande numérique par ordinateur (CNC) équipées de systèmes de rétroaction en temps réel, tels que l'interférométrie laser et les codeurs numériques. Ces systèmes surveillent et ajustent dynamiquement le processus d'usinage, permettant d'atteindre des tolérances aussi serrées que ±0,001 mm, voire au niveau nanométrique pour des applications spécialisées.

Prenons l'exemple d'un implant chirurgical dont le diamètre n'est que de 0,1 mm. Celui-ci exige une finition de surface de Ra 0,1 µm afin d'assurer sa biocompatibilité. L'usinage standard est tout simplement incapable de fournir ce niveau de précision. Les opérations d'usinage métallique CNC, guidées par des logiciels sophistiqués, rendent cette précision réalisable et reproductible.

Comment des tolérances extrêmement serrées transforment la fabrication

Vous vous demandez peut-être pourquoi les tolérances sont si importantes. Imaginez un moteur d’avion dont les composants doivent résister à des températures et des pressions extrêmes. Même des écarts microscopiques peuvent entraîner des défaillances catastrophiques. Des tolérances serrées garantissent que les pièces usinées fonctionnent exactement comme prévu, à chaque fois.

Les services d’usinage de précision offrent plusieurs avantages clés par rapport aux méthodes traditionnelles :

• Précision exceptionnelle : Des tolérances mesurées en microns plutôt qu’en dixièmes de millimètre
• Une reproductibilité supérieure : Les systèmes automatisés éliminent les erreurs humaines sur l’ensemble des séries de production
• Capacité à réaliser des géométries complexes : L’usinage mécanique multi-axes CNC permet de réaliser des designs complexes impossibles à obtenir par des méthodes manuelles
• Des finitions de surface constantes : Des paramètres de coupe maîtrisés assurent une qualité uniforme

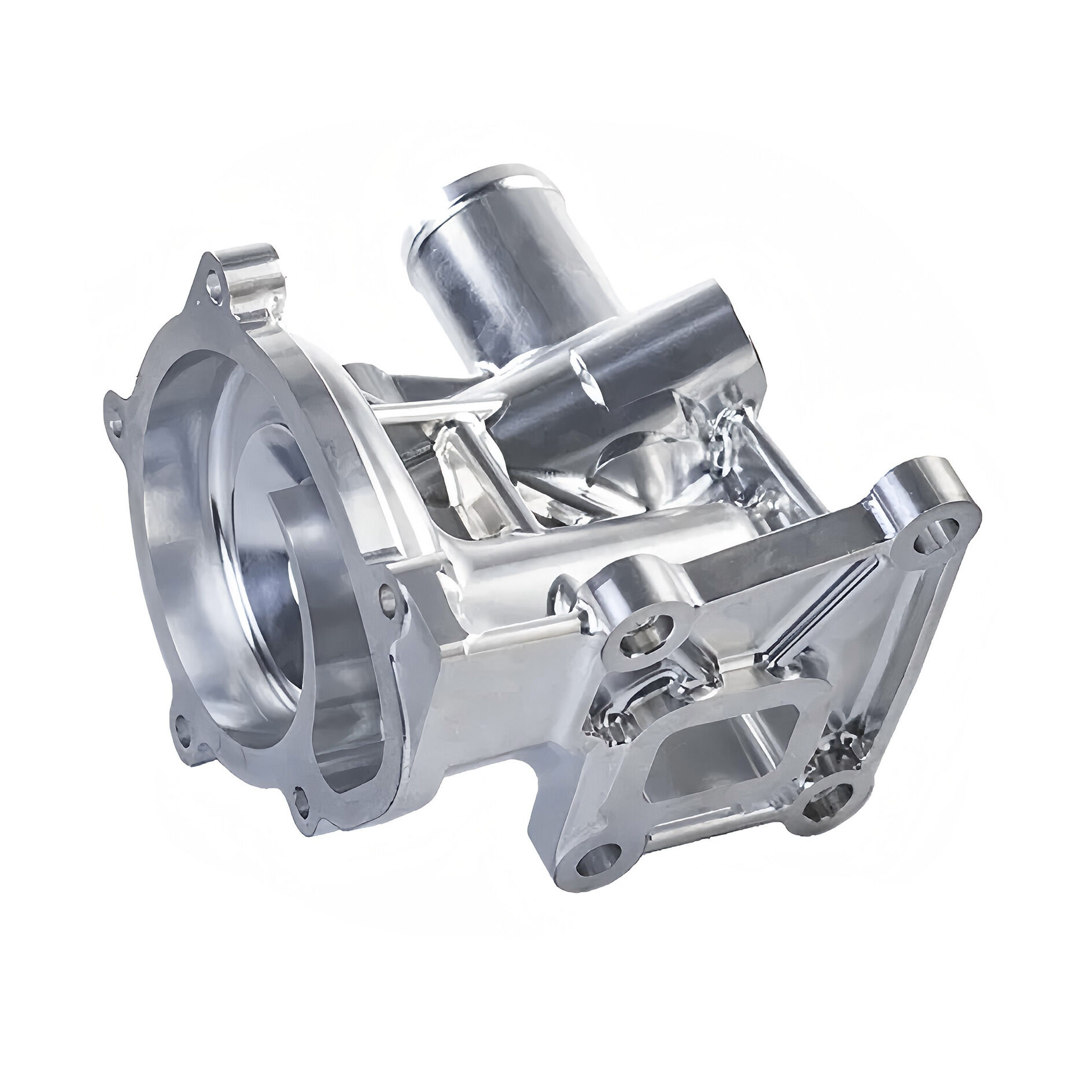

Des secteurs tels que l’aérospatiale, les dispositifs médicaux, l’automobile et l’électronique dépendent de ce niveau de précision. Une aube de turbine, un composant de stimulateur cardiaque ou un boîtier de semi-conducteur exigent tous des tolérances que seul un usinage de précision avancé est capable de fournir.

La différence entre l'usinage de précision et l'usinage traditionnel ne réside pas uniquement dans le domaine technique ; elle est transformationnelle. Lorsque chaque micron compte, les services d'usinage de précision comblent l'écart entre l'intention de conception et la réalité de la fabrication, garantissant ainsi que les composants critiques fonctionnent parfaitement dans leurs applications prévues.

Explication du flux de travail de l'usinage de précision

Vous êtes-vous déjà demandé comment un fichier numérique de conception se transforme en un composant physique doté d'une précision au micron près ? Le parcours allant du concept à la pièce finie implique une séquence soigneusement orchestrée d'étapes, chacune influençant directement la qualité et la précision de vos pièces usinées CNC . Comprendre ce flux de travail vous permet de communiquer efficacement avec les fabricants et de prendre des décisions éclairées concernant votre projet.

Du fichier CAO à la pièce finie

Le flux de travail de l'usinage de précision suit une progression logique où chaque étape s'appuie sur la précédente. Voici comment votre conception devient réalité :

1. Soumission de la conception et analyse des exigences : Le processus commence lorsque vous fournissez des spécifications détaillées, notamment les dimensions, les tolérances, les matériaux destinés à l'usinage CNC, les finitions de surface et les exigences fonctionnelles. Nos ingénieurs examinent vos fichiers CAO afin de s’assurer que toutes les informations sont complètes et réalisables sur le plan manufacturier. Cette étape collaborative permet de détecter d’éventuels problèmes avant qu’ils ne se transforment en difficultés coûteuses.
2. Examen des fichiers CAO et conception pour la fabrication (DFM) : Vos modèles 3D font l’objet d’une analyse approfondie. Les ingénieurs identifient les caractéristiques qui pourraient être difficiles, voire impossibles, à usiner, proposent des modifications afin d’améliorer la qualité des pièces et confirment que les tolérances sont réalisables. Cette étape influe directement sur la précision avec laquelle votre composant final répondra à vos spécifications.
3. Sélection et approvisionnement des matériaux : En fonction de vos besoins, le matériau brut approprié est sélectionné. Que vous ayez besoin d’aluminium pour des applications légères ou d’acier inoxydable pour sa résistance à la corrosion, les propriétés du matériau influencent les paramètres d’usinage, le choix des outils et les tolérances réalisables. La qualité commence par des matériaux de qualité.
4. Programmation CAM et génération de code G : Les logiciels de fabrication assistée par ordinateur (FAO) convertissent votre modèle CAO en code G, les instructions lisibles par la machine qui guident les trajectoires d’usinage. Les programmeurs optimisent les trajectoires d’outil pour assurer l’efficacité tout en préservant la précision, en sélectionnant les avances, vitesses de rotation et stratégies d’usinage appropriées en fonction de votre matériau spécifique.
5. Configuration et préparation de la machine : Les fraiseurs chargent le programme, installent les outils de coupe et fixent la pièce à usiner. Ils vérifient les paramètres de la machine et effectuent des « touch-offs » afin d’établir des points de référence précis. Une configuration adéquate garantit que la machine connaît exactement la position du matériau.
6. Opérations d'usinage : La machine à commande numérique exécute les instructions programmées, enlevant du matériau par fraisage, tournage, perçage ou d’autres opérations. Les machines multi-axes peuvent usiner des géométries complexes en une seule prise, réduisant ainsi les erreurs de manipulation et améliorant la précision des pièces usinées sur machine CNC.
7. Traitements secondaires et finitions de surface : Selon vos besoins, les pièces peuvent subir des opérations supplémentaires telles que le traitement thermique, le placage, l’anodisation ou la polissage. Les traitements de surface peuvent augmenter la durée de vie utile des pièces de 30 % ou plus. pour des applications exigeantes.
8. Inspection finale et livraison : Les pièces terminées font l’objet d’une vérification rigoureuse de la qualité avant conditionnement et expédition. Une documentation appropriée accompagne chaque commande, garantissant la traçabilité et l’assurance qualité.

Points de contrôle qualité tout au long de la production

La qualité n’est pas un processus qui intervient uniquement à la fin. Une usinage de précision efficace intègre des vérifications à plusieurs stades :

• Contrôle des matières premières : Les matières premières sont vérifiées pour s’assurer qu’elles correspondent à la nuance requise et qu’elles sont accompagnées des certifications adéquates.
• Contrôle du premier prototype : La première pièce issue de chaque réglage est mesurée avant le lancement de la production en série.
• Surveillance en temps d'usinage : Les opérateurs vérifient les dimensions à intervalles réguliers pendant l’usinage.
• Inspection finale : Des machines à mesurer tridimensionnelles (MMT) et des instruments de précision vérifient toutes les dimensions critiques.

Lorsque vous demandez un devis d'usinage CNC en ligne, comprendre ce flux de travail vous aide à fournir dès le départ des informations complètes. Des spécifications détaillées réduisent les échanges répétés et accélèrent le processus d’établissement du devis. De nombreux fabricants proposent désormais des devis d’usinage en ligne capables de générer un prix en quelques heures dès lors que vous soumettez des fichiers CAO complets accompagnés de exigences claires.

Chaque étape de ce flux de travail constitue un point de contrôle qui influe sur la qualité finale de votre pièce. Accélérer la phase d’examen de la conception peut permettre de gagner du temps initialement, mais risque de conduire à des pièces ne répondant pas aux spécifications. Omettre une vérification rigoureuse du matériau pourrait introduire des incohérences. Le processus d’usinage de précision fonctionne au mieux lorsque chaque étape reçoit l’attention appropriée, afin d’obtenir des composants qui fonctionnent exactement comme prévu par la conception.

Types de machines CNC et leurs capacités de précision

Cela semble complexe ? Choisir la bonne machine à commande numérique (CNC) pour votre projet ne doit pas être une tâche intimidante. Imaginez-le comme le choix de l’outil adapté dans une boîte à outils : un tournevis convient parfaitement aux vis, mais vous n’utiliseriez pas un tournevis pour enfoncer des clous. De même, chaque type de machine CNC excelle dans des tâches spécifiques, et comprendre leurs capacités vous permet d’atteindre une précision optimale tout en maîtrisant les coûts.

Adéquation entre les capacités de la machine et la complexité de la pièce

La principale distinction entre les types de machines CNC réside dans le nombre d’axes selon lesquels l’outil de coupe et la pièce peuvent se déplacer l’un par rapport à l’autre. Plus le nombre d’axes est élevé, plus la flexibilité augmente, mais aussi la complexité et le coût. Examinons vos options.

machines CNC à 3 axes constituent la base de l’usinage mécanique CNC. L’outil de coupe se déplace selon trois directions linéaires : X (gauche-droite), Y (avant-arrière) et Z (haut-bas). Ces machines traitent efficacement les géométries 2D et 2,5D, ce qui les rend idéales pour les surfaces planes, les poches et les opérations de perçage. Toutefois, chaque face de votre pièce nécessite un montage d'outillage distinct , ce qui augmente le temps de production pour les composants complexes.

machines CNC à 4 axes ajoutent une rotation autour de l'axe X (appelé axe A). Cette simple addition élargit considérablement les capacités. Votre pièce peut tourner pendant que l'usinage se poursuit, permettant la réalisation de caractéristiques inclinées et de motifs hélicoïdaux impossibles à obtenir sur des équipements à 3 axes. Pour les pièces tournées CNC comportant des caractéristiques sur plusieurs faces, l'usinage à 4 axes élimine souvent la nécessité de plusieurs montages d'outillage, réduisant ainsi les coûts et améliorant la précision entre les caractéristiques.

machines à commande numérique par ordinateur à cinq axes intègrent deux axes de rotation en plus des trois axes linéaires. Cette configuration permet à l'outil de coupe d'aborder votre pièce sous pratiquement n'importe quel angle. Des composants aérospatiaux complexes, des implants médicaux et des aubes de turbine deviennent réalisables. Lorsque vous faites appel à des services d'usinage CNC à 5 axes, vous accédez au sommet des capacités de la fabrication soustractive.

Tours de type suisse adopter une approche fondamentalement différente. Initialement développées pour la fabrication d’horloges, ces machines sont dotées d’un chariot mobile qui alimente des barres de matière à travers un guide-bague. L’usinage s’effectue à proximité immédiate de cette bague, éliminant pratiquement toute déformation et permettant une précision exceptionnelle sur des pièces longues et élancées. Les machines suisses excellent dans la production de petits composants complexes, tels que les vis médicales, les broches électroniques et les éléments de fixation de précision.

Type de machine	Tolérances typiques	Applications idéales	Niveau de complexité	Facteur de coût
fraiseuse à commande numérique 3 axes	±0,025 mm à ±0,05 mm	Surfaces planes, poches, perçage, profils simples	Faible	$
fraiseuse CNC à 4 axes	±0,013 mm à ±0,025 mm	Caractéristiques inclinées, motifs hélicoïdaux, pièces à plusieurs faces	Moyenne	$$
centre d'Usinage 5-Axes	±0,005 mm à ±0,013 mm	Surfaces complexes en 3D, composants aérospatiaux, implants médicaux	Élevé	$$$
Tour de type suisse	±0,002 mm à ±0,005 mm	Pièces de petit diamètre, composants longs et élancés, production en grande série	Élevé	$$$
Tour à commande numérique standard	±0,013 mm à ±0,025 mm	Pièces cylindriques, arbres, bagues, éléments de fixation	Faible-Moyen	$-$$

Lorsque l’usinage multiaxe devient indispensable

Vous remarquerez que les capacités multi-axes s'accompagnent de coûts plus élevés. À quel moment cet investissement devient-il pertinent ? Examinez ces scénarios :

• Angles composés : Les caractéristiques positionnées selon des angles par rapport à plusieurs axes nécessitent des machines à 4 axes ou à 5 axes. Une machine à 3 axes ne peut tout simplement pas atteindre ces orientations.
• Réduction des installations : L’usinage à 4 axes permet d’éliminer des changements de montage coûteux, réduisant ainsi effectivement les coûts globaux, malgré des tarifs horaires plus élevés pour la machine.
• Tolérances plus serrées entre les caractéristiques : À chaque repositionnement d’une pièce, vous introduisez une marge d’erreur potentielle. L’usinage multi-axes préserve plus précisément les relations entre les caractéristiques.
• Contour complexes : Les surfaces sculptées présentes dans les moules, les matrices et les composants esthétiques exigent un mouvement continu à 5 axes.

Compréhension usinage cnc fraisage les opérations d’usinage par tournage est tout aussi important. Le fraisage CNC utilise des outils de coupe rotatifs appliqués sur une pièce fixe, ce qui le rend idéal pour l’usinage de poches, de rainures et de formes complexes en 3D. Les opérations d’usinage par tournage CNC font tourner la pièce contre des outils fixes, ce qui convient parfaitement aux composants cylindriques tels que les arbres et les douilles. De nombreux ateliers modernes proposent les deux capacités, et certaines machines avancées combinent tournage et fraisage dans un seul et même montage.

Le choix entre les types de machines repose finalement sur un équilibre entre trois facteurs : les exigences géométriques de la pièce, les spécifications de tolérance et les considérations économiques liées à la production. Un prestataire de services CNC expérimenté analyse votre conception et vous recommande l’approche la plus rentable. Parfois, cela signifie utiliser une machine plus simple avec des dispositifs de serrage innovants. D’autres fois, investir dans une capacité multiaxe permet d’obtenir de meilleurs résultats à un coût total inférieur.

Une fois la sélection de la machine comprise, la décision suivante, cruciale, consiste à choisir des matériaux capables de répondre à vos exigences de précision tout en satisfaisant les besoins fonctionnels.

Matériaux pour applications d'usinage de précision

Imaginez concevoir un composant qui fonctionne parfaitement sur le plan théorique, mais qui échoue en production parce que le matériau ne parvient pas à respecter les tolérances requises. La sélection du matériau ne repose pas uniquement sur la résistance ou le coût : elle détermine directement les niveaux de précision que vous pouvez atteindre et la régularité avec laquelle vos pièces fonctionneront.

Chaque matériau se comporte différemment sous l’effet des efforts de coupe. Certains s’usinent comme du beurre, produisant des finitions miroir avec un minimum d’effort. D’autres s’opposent à l’usinage, usent rapidement les outils et génèrent de la chaleur susceptible de déformer les dimensions. Comprendre ces caractéristiques vous aide à concilier les exigences de performance avec les réalités de la fabrication.

Alliages métalliques pour composants à haute précision

Les métaux restent les l’ossature de la fabrication de précision , et l'usinage de l'aluminium domine de nombreuses applications pour de bonnes raisons. Les alliages d'aluminium combinent de l'aluminium avec des éléments tels que le magnésium, le silicium, le zinc et le cuivre afin d'ajuster précisément la résistance, la résistance à la corrosion et l'usinabilité. Les opérations d'usinage CNC sur aluminium permettent généralement d'obtenir d'excellentes finitions de surface tout en respectant des tolérances strictes.

6061 Aluminium se distingue comme l'alliage polyvalent par excellence pour les pièces de précision. Il offre un équilibre idéal entre résistance et malléabilité, ce qui le rend très usinable, avec une excellente réponse au traitement thermique et à l'anodisation. Lorsque vous avez besoin à la fois de durabilité et de facilité de fabrication, l'alliage 6061 répond constamment à ces exigences. La limite d'élasticité de l'aluminium 6061 le rend adapté aux composants structurels devant supporter des contraintes importantes tout en restant légers.

7075 Aluminium offre une résistance exceptionnelle pour les applications aérospatiales et de défense, où les performances sont critiques. Toutefois, cette résistance s’accompagne de compromis : l’alliage 7075 est plus difficile à souder en raison de sa teneur élevée en zinc, ce qui peut entraîner une fragilité. Lorsque la résistance maximale prime sur la souplesse de fabrication, l’alliage 7075 est le vôtre.

Les nuances d’acier offrent une variété considérable. Les indices d’usinabilité vont d’environ 40 % pour les matériaux difficiles, comme l’acier pour roulements (SAE 52100), à 170 % pour les aciers faciles à usiner, comme l’acier SAE 12L14. La teneur en carbone influence fortement le comportement : une teneur de 0,3 à 0,5 % est idéale, car une teneur inférieure produit un matériau collant, tandis qu’une teneur supérieure augmente la résistance mais réduit l’usinabilité.

L'acier inoxydable présente des défis uniques. La nuance 316 a un indice d'usinabilité de seulement 36 %, ce qui implique des vitesses de coupe plus lentes et une usure accélérée des outils. Toutefois, des nuances telles que SAE 303 et la série 400 atteignent un indice d'usinabilité supérieur à 60 % tout en conservant une bonne résistance à la corrosion. Une teneur plus élevée en chrome et en nickel diminue généralement l'usinabilité, mais améliore les performances anticorrosion.

Plastiques techniques dans les applications de précision

Les plastiques techniques offrent des avantages distincts lorsque la réduction de poids, l'isolation électrique ou la résistance chimique sont déterminantes. Toutefois, l'usinage des plastiques nécessite des techniques spécialisées en raison de propriétés matérielles spécifiques, telles que la dilatation thermique, la viscosité et la fragilité.

Lors de l'usinage du nylon, vous travaillez avec l'un des plastiques techniques les plus polyvalents disponibles. Les grades de nylon usinables offrent une excellente résistance à l'usure et des propriétés autoréductrices, ce qui les rend idéaux pour les douilles, les engrenages et les composants glissants. Le nylon destiné à l'usinage nécessite toutefois une attention particulière concernant son absorption d'humidité, laquelle peut affecter sa stabilité dimensionnelle.

Les opérations d'usinage CNC du polycarbonate exigent une gestion rigoureuse de la chaleur. Ce thermoplastique transparent offre une résistance exceptionnelle aux chocs — jusqu'à 250 fois supérieure à celle du verre — mais génère une chaleur importante lors de la coupe. Un refroidissement adéquat et des vitesses de coupe appropriées permettent d'éviter l'apparition de microfissures en surface et de préserver la clarté optique.

L'usinage CNC de l'acrylique procure une clarté optique remarquable, adaptée aux guides de lumière, aux écrans et aux composants médicaux. Toutefois, l'acrylique est plus fragile que le polycarbonate, ce qui exige l'utilisation d'outils tranchants et de paramètres de coupe conservateurs afin d'éviter les écaillages.

Catégorie de matériau	Grades Communs	Indice d'usinabilité	Tolérance réalisable	Qualité de Surface (Ra)	Considérations importantes
Alliages d'aluminium	6061, 7075, 6063	200-400%	±0,005 mm	0,4-1,6 μm	Usure faible des outils, excellente évacuation des copeaux, réagit bien à l’anodisation
L'acier au carbone	1018, 1045, 12L14	70-170%	±0,013 mm	0,8–3,2 μm	teneur en carbone optimale : 0,3–0,5 % ; les nuances à usinage facile contiennent du plomb ou du soufre
L'acier inoxydable	303, 304, 316, 17-4PH	36-65%	±0,025 mm	0,8–3,2 μm	Tendance au écrouissage à froid, nécessite des montages rigides et entraîne une usure accrue des outils
Nylon	Nylon 6, Nylon 6/6, Nylon moulé	N/D (plastique)	±0,05 mm	1,6–3,2 μm	L'absorption d'humidité affecte les dimensions et les propriétés autoréglantes
Acrylique (PMMA)	Acrylique moulé, acrylique extrudé	N/D (plastique)	±0,05 mm	0,4-1,6 μm	Fragile, nécessite des outils tranchants, excellente clarté optique possible
Polycarbonate	Lexan, Makrolon	N/D (plastique)	±0,05 mm	0,8-1,6 μm	Sensible à la chaleur, résistance aux chocs élevée, sujet aux fissurations sous contrainte

La dilatation thermique mérite une attention particulière pour tous les matériaux. Les plastiques se dilatent nettement plus que les métaux lorsque la température augmente pendant l'usinage. Une pièce qui mesure parfaitement à la température de coupe peut sortir des tolérances une fois refroidie. Les fraiseurs expérimentés tiennent compte de ce phénomène en maîtrisant les paramètres de coupe et en laissant les pièces se stabiliser avant l'inspection finale.

Les modes d'usure des outils varient également considérablement. Les matériaux non ferreux comme l'aluminium atteignent généralement des taux d'usinabilité de 200 à 400 % , ce qui signifie que les outils ont une durée de vie nettement plus longue qu'en usinant de l'acier. À l'inverse, l'acier inoxydable et les alliages à haute résistance accélèrent l'usure, ce qui impacte directement les coûts de production ainsi que les tolérances réalisables à mesure que les outils se dégradent.

Le choix du bon matériau implique un équilibre entre les exigences mécaniques, les besoins en précision et les considérations de coût. Parfois, un matériau plus coûteux, mais offrant une meilleure usinabilité, réduit en réalité le coût total de la pièce grâce à des temps de cycle plus courts et à une durée de vie plus longue des outils. Votre prestataire de services d’usinage de précision peut vous aider à évaluer ces compromis en fonction des exigences spécifiques de votre application.

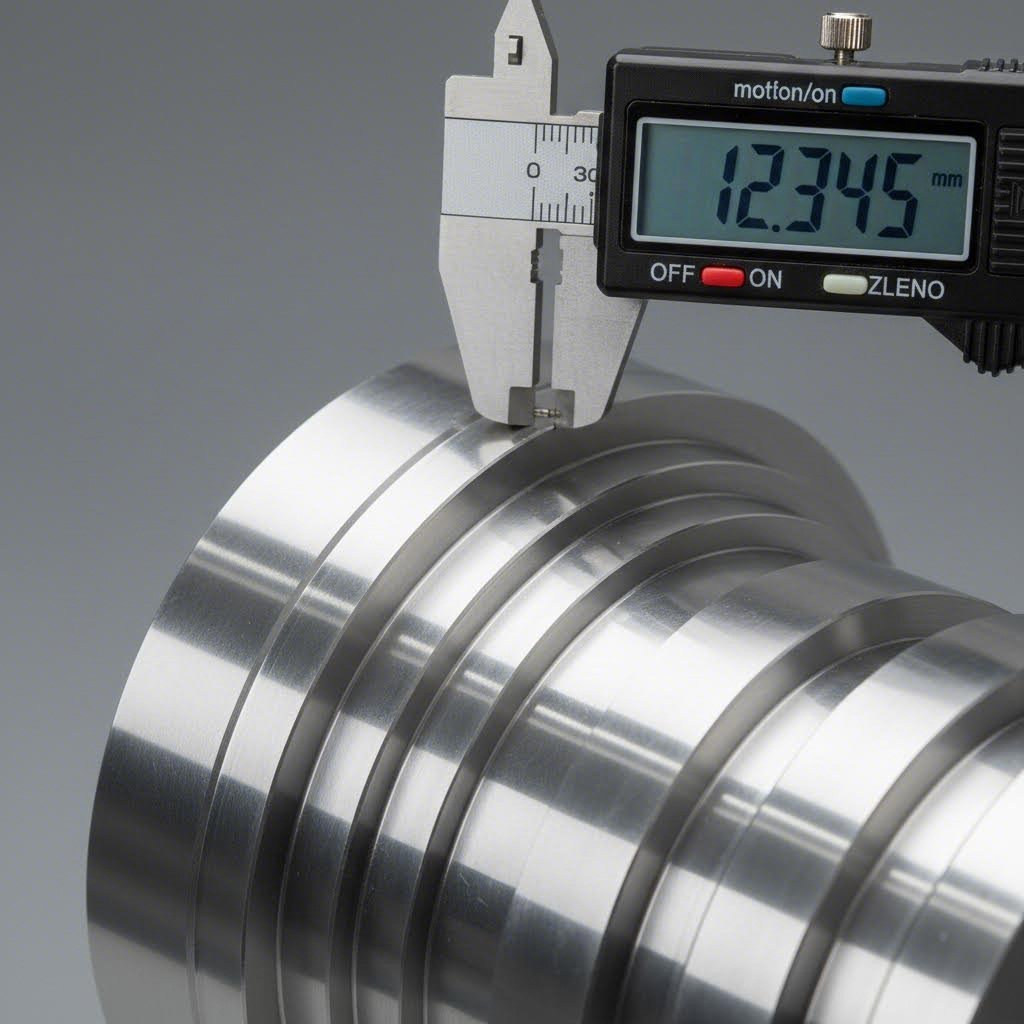

Comprendre les classes de tolérance et les normes de finition de surface

Voici une question qui pourrait vous faire économiser des milliers d’euros : spécifiez-vous des tolérances plus serrées que ce dont votre application a réellement besoin ? De nombreux ingénieurs adoptent par défaut les tolérances les plus serrées possibles, partant du principe qu’une plus grande précision équivaut à de meilleures performances. En réalité, la relation entre la sévérité des tolérances et le coût est non linéaire : ce dernier augmente plus rapidement que prévu. Comprendre les classes de tolérance vous permet de spécifier exactement ce dont vous avez besoin, évitant ainsi des dépenses inutiles tout en garantissant un fonctionnement impeccable de vos pièces usinées de précision.

Tolérances standard vs précision vs ultra-précision

Les classes de tolérance définissent la plage acceptable de variation dimensionnelle des composants manufacturés. L’usinage CNC atteint généralement, en standard, des tolérances de ±0,005 po (0,127 mm), mais les capacités vont bien au-delà de ce seuil de référence, selon l’équipement et les procédés utilisés.

Imaginez les classes de tolérance comme des niveaux de précision manufacturière, chacun adapté à des applications et des budgets spécifiques :

Tolérances standard (±0,05 mm à ±0,127 mm) couvrent la majorité des composants industriels pour lesquels un ajustement parfait n’est pas critique. Les carter, supports et éléments structurels entrent généralement dans cette catégorie. Ces tolérances sont économiques à obtenir avec des équipements CNC conventionnels et des procédures qualité standard.

Tolérances de précision (±0,013 mm à ±0,05 mm) deviennent nécessaires lorsque les composants doivent s'interfacer avec d'autres pièces ou lorsque la performance fonctionnelle dépend de dimensions précises. Les logements de roulements, les ensembles d'engrenages et les pièces usinées par fraisage CNC pour systèmes mécaniques exigent souvent ce niveau de précision. Les opérations d'usinage de précision peuvent atteindre des tolérances de ±0,001" ou meilleures lorsque l'application exige une précision exceptionnelle.

Tolérances ultra-précises (±0,002 mm à ±0,013 mm) représentent les limites supérieures des capacités usuelles de l'usinage. Des composants aérospatiaux, des implants médicaux et des systèmes optiques exigent ce niveau de contrôle. L'atteinte de ces tolérances nécessite des équipements spécialisés, des environnements contrôlés et des protocoles d'inspection rigoureux.

Classe de tolérance	Plage typique	Exemples d'applications	Conséquences financières	Équivalent ISO 2768
Standard	±0,05 mm à ±0,127 mm	Boîtiers, supports, logements non critiques	Coût de base ($)	c (grossier), v (très grossier)
Précision	±0,013 mm à ±0,05 mm	Logements de roulements, ensembles d'engrenages, pièces usinées sur mesure	1,5 à 2 × le coût de base ($$)	m (Moyen)
Haute Précision	±0,005 mm à ±0,013 mm	Raccords aéronautiques, dispositifs médicaux, supports optiques	2 à 4 × le coût de base ($$$)	f (fin)
Ultra-précision	±0,002 mm à ±0,005 mm	Implants chirurgicaux, outillages pour semi-conducteurs, composants de turbines	4 à 10 × le coût de base ($$$$)	Au-delà de la norme ISO 2768

L’augmentation des coûts n’est pas linéaire. Passer d’une tolérance de ± 0,05 mm à ± 0,02 mm peut faire augmenter les coûts d’environ 50 %, mais réduire davantage la tolérance, de ± 0,02 mm à ± 0,01 mm, peut multiplier les coûts plusieurs fois. Cela s’explique par le fait que des tolérances plus serrées exigent des vitesses d’usinage plus lentes, des changements d’outils plus fréquents, des systèmes de serrage spécialisés et des contrôles dimensionnels approfondis — chacune de ces exigences entraînant un surcoût à chaque étape de la production.

Lien entre état de surface et tolérance

Les spécifications d’état de surface vont de pair avec les tolérances dimensionnelles. La qualité de la surface est exprimée par la rugosité moyenne (Ra), qui mesure l’écart moyen du profil usiné par rapport à une surface idéale.

La rugosité moyenne Ra standard après usinage est de 3,2 μm (125 μin). Un passage d’usinage de finition peut réduire la valeur de Ra à 1,6, 0,8 ou 0,4 μm (63, 32 ou 16 μin). Chaque amélioration de l’état de surface nécessite des opérations d’usinage supplémentaires et un contrôle qualité plus strict, ce qui a un impact direct sur le coût.

Prenez en compte la relation entre les exigences relatives à l’état de surface et la fonction de votre pièce usinée CNC :

• Ra 3,2 μm : Finition usinée standard, adaptée à la plupart des surfaces non critiques
• Ra 1,6 μm : Apparence améliorée, adaptée aux surfaces visibles et aux joints d’étanchéité légers
• Ra 0,8 μm : Finition de précision pour les portées de paliers et les composants hydrauliques
• Ra 0,4 μm : Finition haute précision pour les surfaces d’étanchéité et les ajustements précis

Choisir la tolérance adaptée à votre application

Spécifier des tolérances trop strictes ne gaspille pas seulement de l'argent : cela peut réellement nuire à votre chaîne d'approvisionnement. Des tolérances plus serrées que nécessaire entraînent des coûts d’inspection plus élevés, une production ralentie, un taux de déchets accru et des goulots d’étranglement dans la fabrication.

Un exemple pratique illustre ce point : un fournisseur automobile européen a découvert que plusieurs caractéristiques non critiques étaient spécifiées à ±0,01 mm, alors que l’assemblage permettait sans incidence une tolérance de ±0,03 mm. En assouplissant les tolérances non critiques, il a réduit le coût d’usinage d’environ 22 %.

Lorsque vous déterminez les tolérances appropriées pour vos pièces usinées sur mesure, prenez en compte les facteurs suivants :

• Exigences fonctionnelles : Quelle tolérance l’application exige-t-elle réellement ?
• Composants associés : Comment cette pièce s’interface-t-elle avec les autres éléments de l’assemblage ?
• Comportement du matériau : Des matériaux tels que l’aluminium 6061, dont les caractéristiques de limite élastique sont spécifiques, se comportent de façon prévisible, tandis que les plastiques peuvent nécessiter des tolérances plus larges en raison de leur dilatation thermique
• Volume de production : Des volumes plus élevés justifient des contrôles de processus plus stricts, mais amplifient également les différences de coût par pièce

Les normes internationales telles que l'ISO 2768 définissent des classes générales de tolérances — f (fine), m (moyenne), c (grossière) et v (très grossière) — couvrant les dimensions linéaires, les dimensions angulaires, les rayons extérieurs et les hauteurs de chanfreins. Ces normes vous offrent un langage commun lors de la communication avec des prestataires mondiaux d’usinage de précision.

L’approche la plus judicieuse ? Spécifier des tolérances serrées uniquement là où la fonctionnalité l’exige. Appliquer des tolérances standard ailleurs. Cette stratégie de tolérancement fondée sur la valeur permet d’obtenir des pièces qui remplissent exactement leur fonction tout en maintenant les coûts de production sous contrôle.

Bien entendu, la spécification des tolérances ne représente qu’une moitié de l’équation. Vérifier que les pièces finies répondent effectivement à ces spécifications exige des procédures rigoureuses de contrôle qualité et d’inspection.

Contrôle qualité et inspection dans l’usinage de précision

Vous avez spécifié des tolérances serrées et sélectionné le matériau idéal. Mais comment savoir si les pièces finies répondent réellement à vos exigences ? Dans les services d’usinage CNC de précision, le contrôle qualité n’est pas une simple formalité postérieure à la production : il est intégré à chaque étape du processus de fabrication. Sans une vérification rigoureuse, même les équipements CNC les plus sophistiqués ne peuvent garantir des résultats constants.

La différence entre les entreprises d’usinage de précision qui livrent des pièces fiables et celles qui n’y parviennent pas repose souvent sur leurs systèmes qualité. Examinons ensemble les méthodes d’inspection et les normes de certification qui distinguent les fabricants exceptionnels des autres.

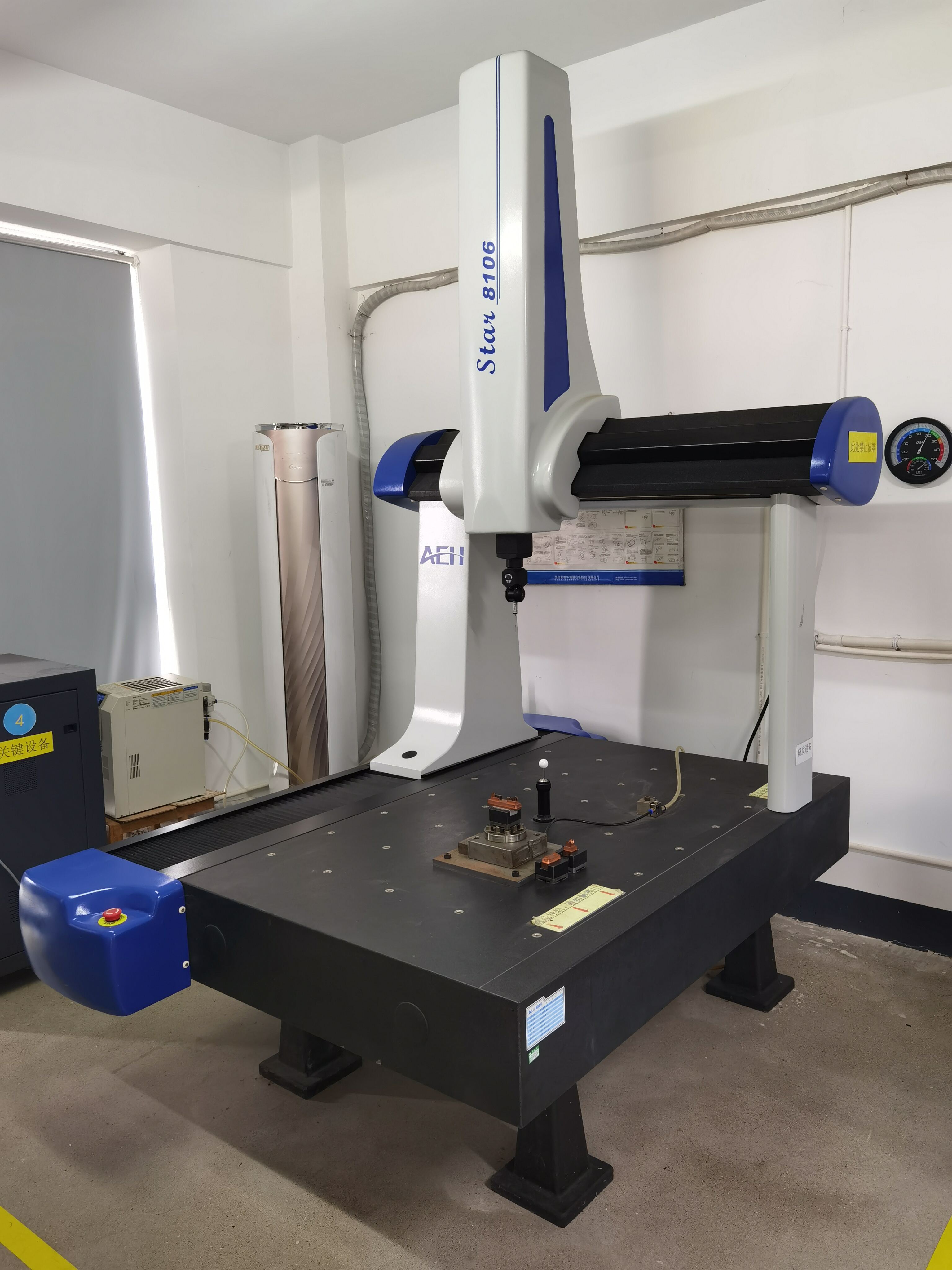

Inspection par machine à mesurer tridimensionnelle (CMM) et procédures de vérification

Les machines à mesurer tridimensionnelles (MMT) constituent la référence absolue en matière de vérification dimensionnelle dans les services d’usinage CNC sur mesure. Une MMT inspecte et mesure des objets en trois dimensions, contrôlant les caractéristiques angulaires et géométriques — telles que les lignes, les cercles et les carrés — par rapport au modèle de conception prévu. Comparée aux inspections manuelles réalisées à l’aide d’instruments conventionnels, la MMT offre une grande rapidité, une excellente reproductibilité et des résultats exceptionnellement précis.

Comment fonctionne l’inspection par MMT ? Ce processus suit une démarche systématique :

1. Étalonnage : La MMT est étalonnée à l’aide d’étalons de référence dont la texture, la forme et les dimensions correspondent étroitement à celles de l’objet à inspecter
2. Positionnement de la pièce : La pièce est fixée sur la table de mesure, avec des points de référence connus définis
3. Contact de la sonde : Une sonde de précision entre en contact avec plusieurs points de la surface de la pièce, enregistrant les coordonnées exactes
4. Analyse de données : Le logiciel compare les coordonnées mesurées avec vos spécifications initiales issues de la CAO
5. Rapport d’inspection : Des rapports d’inspection détaillés documentent toutes les dimensions mesurées ainsi que les éventuelles écarts

Différents types de machines à mesurer tridimensionnelles (CMM) répondent à des besoins variés dans les industries de l’usinage CNC. Les CMM à portique sont les plus courantes, offrant rapidité et précision pour les composants de petite à moyenne taille. Les CMM à pont permettent de mesurer des pièces volumineuses et lourdes, comme les ensembles de châssis automobiles. Les CMM à console offrent une grande flexibilité pour les géométries complexes, tandis que les CMM à bras horizontal accèdent à des caractéristiques difficiles d’accès.

Outre les machines à mesurer tridimensionnelles (CMM), les installations d’usinage de précision utilisent des méthodes de vérification supplémentaires :

• Mesure de la finition de surface : Les profilomètres quantifient les valeurs Ra afin de vérifier les spécifications de rugosité de surface.
• Comparateurs optiques : Projeter les profils agrandis des pièces sur des calques de référence pour une comparaison visuelle.
• Jauges de hauteur et micromètres : Vérifier les dimensions critiques lors des contrôles en cours de fabrication.
• Appareils de mesure de circularité : Mesurer la cylindricité et la concentricité des composants rotatifs.
• Essai de dureté : Confirmer que les propriétés du matériau respectent les spécifications après traitement thermique.

Maîtrise statistique des procédés (MSP) : détecter les problèmes avant qu’ils ne s’aggravent.

Voici un scénario que vous souhaitez éviter : le premier lot de pièces semble parfait, mais à partir de la 200e pièce, les dimensions s’écartent des tolérances. L’arête de coupe a commencé à s’user dès la 150e pièce, mais personne ne l’a remarqué, car aucun système de contrôle n’a signalé ce changement.

La maîtrise statistique des procédés (MSP) permet précisément d’éviter cette situation. La MSP est un outil de gestion de la qualité qui utilise des méthodes statistiques pour surveiller et analyser le procédé de production, détectant et corrigeant les écarts dès leur apparition, avant la fabrication de pièces défectueuses.

L’échantillonnage traditionnel consiste à inspecter les pièces après la production — ce qui révèle les problèmes trop tardivement. La MSP fonctionne différemment : elle vérifie les dimensions clés à intervalles précoces, par exemple à la 5e ou à la 10e pièce, et trace les données en temps réel sur des cartes de contrôle. Si une dimension commence à dériver vers la limite de tolérance, une action corrective est immédiatement entreprise — par exemple, un ajustement de la compensation d’outil ou le remplacement des outils de coupe — avant que les problèmes ne s’aggravent.

Les résultats parlent d’eux-mêmes. Un client fabricant de dispositifs médicaux constatait que son ancien fournisseur n’atteignait qu’un taux de rendement de 92 %. En appliquant la maîtrise statistique des procédés (SPC), le nouveau fabricant a identifié un dérive progressive vers le haut du diamètre d’un alésage critique à partir de la pièce n° 85. Le remplacement systématique des arêtes de coupe à la pièce n° 80 et l’ajustement des décalages ont permis d’améliorer le taux de rendement à 99,7 %, ce qui a permis d’économiser environ 12 000 ¥ en reprises et en déchets.

Normes de certification qui garantissent la qualité

Les certifications constituent une validation externe attestant qu’un prestataire de services d’usinage de précision met en œuvre des systèmes qualité rigoureux. Deux normes dominent les services d’usinage de précision CNC :

ISO 9001 définit les exigences internationales relatives à un système de management de la qualité efficace. Les organisations certifiées ISO 9001 démontrent leur capacité à fournir de manière constante des produits et services de haute qualité, tout en satisfaisant aux exigences des clients et aux réglementations applicables. Cette certification s’applique à tous les secteurs d’activité et témoigne de l’existence de processus qualité systématiques.

IATF 16949 s'appuie sur l'ISO 9001 en y ajoutant des exigences supplémentaires spécifiques au secteur automobile. Défini par le International Automotive Task Force (IATF), l'IATF 16949 exige que les organisations se conforment aux deux manuels — l'IATF 16949 et l'ISO 9001 — pour obtenir leur certification. Cette conformité double garantit que les fournisseurs automobiles répondent aux exigences de qualité rigoureuses du secteur.

Que signifient ces certifications pour vous ? Elles indiquent qu'un fabricant :

• Met en place des procédures qualité documentées
• Forme ses employés aux pratiques qualité
• Suit et traite systématiquement les non-conformités
• Fait l'objet d'audits réguliers réalisés par un tiers
• Améliore continuellement ses processus sur la base de données

Pour les applications automobiles en particulier, la certification IATF 16949, combinée à une mise en œuvre rigoureuse de la maîtrise statistique des procédés (SPC), offre l’assurance que les composants répondront systématiquement aux spécifications, quel que soit le volume de production. Des fabricants tels que Shaoyi Metal Technology maintiennent la certification IATF 16949 ainsi que des protocoles de maîtrise statistique des procédés, garantissant que les composants automobiles à tolérances élevées satisfont aux exigences strictes en matière de qualité, depuis la fabrication rapide de prototypes jusqu’à la production de masse.

Un système de management de la qualité bien documenté et correctement mis en œuvre procure plusieurs avantages : une réduction des défauts, une amélioration de la satisfaction client, une diminution des coûts liés à la qualité et un renforcement de la réputation sur le marché. Lors de l’évaluation d’entreprises spécialisées en usinage de précision, ces certifications constituent des indicateurs fiables de l’engagement pris envers la qualité.

La vérification de la qualité garantit que vos pièces répondent aux spécifications actuelles. Mais comment l'usinage de précision se compare-t-il aux autres méthodes de fabrication ? Comprendre les cas où l'usinage CNC surpasse les autres options vous aide à faire le bon choix pour chaque application.

Usinage de précision contre autres méthodes de fabrication

Vous avez défini vos exigences en matière de tolérances et vos normes de qualité. Une question cruciale se pose désormais : l'usinage CNC de précision est-il réellement la solution adaptée à votre projet ? La réponse honnête est la suivante : cela dépend. Chaque méthode de fabrication excelle dans des scénarios précis, et comprendre ces compromis vous permet de choisir l’approche la plus rentable pour votre application spécifique.

Démêlons la confusion grâce à une comparaison claire et directe de vos options.

Lorsque l'usinage CNC surpasse les alternatives

L'usinage CNC brille le plus lorsqu'une grande précision, une grande polyvalence des matériaux et une grande flexibilité de conception sont essentielles. Cette technique de fabrication soustractive utilise des outils coupants pour enlever du matériau à partir d'une matière brute pleine, sous le contrôle de programmes informatiques exécutant des instructions en langage G-code. Le résultat ? Une précision dimensionnelle exceptionnelle et une excellente qualité de finition de surface.

Envisagez l'usinage CNC de prototypes pour le développement de produits. Lorsque vous avez besoin de prototypes fonctionnels correspondant aux matériaux et aux tolérances prévus pour la production, l'usinage permet d'obtenir des résultats en quelques jours plutôt qu'en plusieurs semaines. Aucun investissement dans des outillages n'est requis, aucune attente liée à la fabrication de moules — juste votre fichier CAO transformé en pièce physique. Les services d'usinage de prototypes s'avèrent inestimables lorsque vous devez valider vos conceptions avant de vous engager dans des méthodes de production à grande échelle.

COULÉ adopte une approche fondamentalement différente. Un métal en fusion est versé dans des moules préformés afin de créer des pièces présentant des géométries internes complexes et des structures à parois minces. Le moulage sous pression excelle dans la production à grande échelle, avec une excellente reproductibilité. Toutefois, le moulage nécessite un investissement initial important dans les outillages — ces moules peuvent coûter plusieurs milliers de dollars. Pour de petites séries, cet investissement n’est que rarement justifié sur le plan économique.

La fabrication additive (L’impression 3D) construit les pièces couche par couche, éliminant ainsi totalement les exigences traditionnelles en matière d’outillage. L’impression 3D métallique excelle dans la fabrication de pièces complexes dotées de détails fins, souvent difficiles à obtenir par des procédés de moulage. Des structures en treillis, des canaux internes et des formes organiques deviennent ainsi possibles. Toutefois, la précision dimensionnelle raconte une autre histoire — l’usinage CNC offre une précision dimensionnelle supérieure, permettant d’atteindre des tolérances de ± 0,001 mm, nettement meilleures que celles du moulage et de l’impression 3D métallique.

EDM à fil utilise des décharges électriques plutôt que des outils de coupe. Cette technique est particulièrement efficace pour couper des matériaux très durs, tels que le titane, le tungstène et les superalliages, qui peuvent s’avérer difficiles à usiner par les méthodes traditionnelles. Lorsque vous avez besoin de détails complexes sur des aciers à outils trempés ou des alliages exotiques, l’usinage par électroérosion (EDM) devient indispensable. L’inconvénient ? Des taux d’enlèvement de matière plus lents et des coûts d’exploitation plus élevés.

Méthode de fabrication	Capacité de précision	Options de matériaux	Adaptabilité au volume	Facteurs de coûts
Usinage CNC	±0,001 mm à ±0,025 mm	Pratiquement tous les métaux et plastiques usinables	1 à 10 000 pièces et plus	Aucun outillage ; le coût évolue linéairement en fonction de la quantité
Fonderie Sous Pression	±0,05 mm à ±0,1 mm	Alliages d'aluminium, de zinc, de magnésium	plus de 1 000 pièces (économique à partir de 10 000 pièces)	Coût élevé de l’outillage ; coût unitaire faible en grande série
Fonderie d'investissement	±0,1 mm et ±0,25 mm	La plupart des métaux moulables, y compris l’acier	100 à 10 000 pièces	Outillage modéré ; adapté aux volumes intermédiaires
Impression 3D métallique (LPBF)	±0,05 mm à ±0,1 mm	Portefeuille limité (titane, acier, aluminium, alliages de nickel)	1 à 100 pièces	Pas d'outillage ; coût unitaire élevé
EDM à fil	±0,002 mm à ±0,013 mm	Tout matériau conducteur, quelle que soit sa dureté	1 à 1 000 pièces	Procédé lent ; coût d’exploitation plus élevé
Forgeage	±0,5 mm à ±2 mm (nécessite une usinage secondaire)	Acier, aluminium, titane, alliages de cuivre	1 000+ pièces	Outillage élevé ; excellente structure de grain

Combinaison de méthodes de fabrication pour obtenir des résultats optimaux

Voici ce que comprennent les fabricants expérimentés : rarement une seule méthode répond parfaitement à toutes les exigences. La production moderne associe plusieurs procédés afin de tirer parti de leurs avantages respectifs et d’atténuer leurs inconvénients. L’usinage permet de terminer des pièces moulées en ajoutant des détails tels que des gravures et en garantissant des tolérances serrées.

Un exemple pratique illustre cette approche hybride. Un composant automobile peut être fabriqué par coulée sous pression afin d’obtenir efficacement des passages internes complexes, puis usiné avec précision sur les surfaces de fixation critiques où des tolérances de ±0,025 mm sont requises. La fonderie permet de réaliser des géométries impossibles à usiner économiquement ; l’usinage, quant à lui, assure la précision que la fonderie ne peut pas atteindre seule.

De même, la prototypage par usinage CNC s’avère inestimable pendant la phase de développement. Le prototypage CNC rapide valide rapidement votre conception en utilisant des matériaux conformes à ceux prévus pour la production en série. Une fois validée, vous pouvez passer à la fonderie ou au forgeage pour la production en volume, tout en réservant les opérations CNC aux caractéristiques critiques. Cette approche échelonnée équilibre vitesse, précision et coût tout au long du cycle de vie du produit.

Les pièces moulées et les pièces imprimées en 3D subissent souvent un usinage post-fabrication afin de répondre aux exigences des spécifications de conception. La fabrication additive permet d’obtenir une forme complexe proche de la forme finale ; l’usinage de précision affine les interfaces, les surfaces d’étanchéité et les portées de palier jusqu’aux spécifications finales.

Lors du choix entre ces procédés, prenez en compte les principes directeurs suivants :

• Quantités de 1 à 100 : L’usinage CNC ou l’impression 3D métallique offrent généralement la meilleure rentabilité
• Quantités de 100 à 1 000 : Évaluez l’usinage CNC par rapport au moulage en coquille en fonction de la géométrie
• Quantités supérieures à 1 000 : Le moulage sous pression ou le forgeage, associés à un usinage secondaire, sont souvent plus avantageux
• Caractéristiques internes complexes : Moulage ou fabrication additive, terminés par usinage
• Matériaux trempés nécessitant une grande précision : Usinage par fil diamanté ou opérations de meulage

Aucune méthode ne s’impose systématiquement face aux autres. L’idée est que les techniques traditionnelles d’usinage et l’impression 3D métallique se complètent, comblant les lacunes là où l’autre technique montre ses limites.

Le choix optimal dépend de votre équilibre spécifique entre quantité, complexité, précision et délai. Les services d’usinage de prototypes vous permettent de valider rapidement vos conceptions, tandis que la planification de la production prend en compte la méthode — ou la combinaison de méthodes — qui offre la meilleure valeur à grande échelle.

Comprendre ces compromis en matière de fabrication est essentiel, mais les exigences varient également considérablement d’un secteur à l’autre. Les dispositifs médicaux, les composants aérospatiaux et les pièces automobiles imposent chacun des normes de précision et des exigences documentaires différentes.

Applications industrielles et exigences spécifiques au secteur

Quelle tolérance une pale de turbine exige-t-elle par rapport à un support automobile ? En quoi les exigences en matière de documentation pour un implant chirurgical diffèrent-elles de celles applicables à un boîtier électronique ? Chaque secteur impose des attentes spécifiques en matière de précision, déterminées par les conditions d’utilisation, les réglementations en matière de sécurité et les exigences de performance. Comprendre ces exigences propres à chaque secteur vous permet de communiquer efficacement avec les fabricants et de spécifier les normes appropriées pour vos pièces usinées CNC.

Normes de précision des composants automobiles

Le secteur automobile opère à l’intersection d’une production à grande échelle et de tolérances exigeantes. Les composants moteur, les pièces de transmission et les assemblages de châssis doivent fonctionner de manière fiable sur des millions de véhicules tout en restant économiquement viables à produire.

Le respect des tolérances standard ou leur dépassement est essentiel pour garantir un engrènement correct des engrenages, un alignement précis des arbres et un ajustement adéquat des carter—des éléments critiques pour minimiser l’usure, maximiser le rendement et prévenir les pannes coûteuses des équipements. Un engrenage de boîte de vitesses dont les tolérances sont incorrectes génère du bruit, accélère l’usure et finit par tomber en panne. Multipliez ce scénario par des milliers de véhicules, et vous comprendrez pourquoi les constructeurs automobiles exigent une constance absolue.

Les exigences clés pour les pièces automobiles usinées CNC comprennent :

• Répétabilité sur des volumes élevés : Les séries de production comportent souvent des dizaines de milliers de composants identiques
• Certification IATF 16949 : La norme de gestion de la qualité du secteur automobile s’appuie sur la norme ISO 9001, avec des exigences supplémentaires spécifiques au secteur
• Contrôle statistique des processus : La surveillance en temps réel garantit la constance dimensionnelle tout au long des séries de production
• Traçabilité complète des matériaux : Chaque composant doit pouvoir être tracé jusqu’aux certificats des matières premières
• Documentation PPAP : Le Processus d’approbation des pièces de série (PPAP) valide la capacité de fabrication avant le lancement de la production en volume

Des composants en aluminium usinés apparaissent dans l’ensemble des véhicules modernes, allant des supports structurels légers aux boîtiers de capteurs et d'actionneurs usinés avec une grande précision. La transition vers les véhicules électriques accentue les exigences en matière d’usinage CNC de métaux, notamment pour les enveloppes de batteries, les carter de moteurs et les composants de gestion thermique.

Pour les applications automobiles où la constance de la qualité est essentielle, quel que soit le volume de production, L’usine certifiée IATF 16949 de Shaoyi Metal Technology fournit des composants à haute précision avec des délais de livraison pouvant être aussi courts qu’un jour ouvrable, s’adaptant sans heurt du prototypage rapide à la production de masse, conformément à des protocoles rigoureux de maîtrise statistique des procédés (MSP).

Exigences en matière de tolérances dans les secteurs médical et aérospatial

Lorsque la vie humaine dépend des performances d’un composant, les exigences en matière de tolérances atteignent leur niveau le plus contraignant. Les secteurs médical et aérospatial partagent tous deux une philosophie de zéro défaut face à la défaillance — bien que leurs exigences spécifiques diffèrent sensiblement.

Exigences de précision aérospatiale

Dans le domaine aéronautique, l’intégrité structurelle et les performances aérodynamiques dépendent d’un ajustement parfait entre les pièces. Des composants tels que les aubes de turbine ou les supports de structure doivent souvent respecter des tolérances bilatérales afin de préserver une symétrie et un équilibre précis, garantissant ainsi stabilité et sécurité en vol.

Exigences liées à l’usinage mécanique des métaux dans le secteur aéronautique :

• Tolérances comprises entre ±0,0001 pouce : Les pièces aéronautiques exigent souvent des tolérances mesurées en microns
• Certification AS9100 : Norme spécifique au secteur aéronautique en matière de management de la qualité, garantissant la constance des procédés de fabrication
• Inspection du premier article (FAI): Documentation exhaustive vérifiant que les pièces produites initialement correspondent aux spécifications de conception
• Certifications des matériaux : Documentation complète des propriétés des matériaux de qualité aéronautique et des traitements thermiques associés
• Contrôle non destructif : Inspection par radiographie, ultrasons et ressuage pour les composants critiques

Exigences de précision pour les dispositifs médicaux

Des tolérances serrées dans les dispositifs médicaux garantissent la précision et l’efficacité des instruments chirurgicaux et des implants utilisés dans des procédures vitales, où même de légères écarts peuvent influencer les résultats pour le patient. Un implant de hanche doit s’ajuster parfaitement à l’os ; un instrument chirurgical doit fonctionner de manière identique lors de milliers d’interventions.

L'usinage de l'acier inoxydable médical et les travaux spécialisés sur alliages exigent :

• Vérification de la biocompatibilité : Les matériaux ne doivent pas provoquer de réactions indésirables dans l’organisme humain
• Spécifications de l'état de surface : La rugosité est déterminante, notamment pour les surfaces d’étanchéité ou les dispositifs implantables
• Certification ISO 13485 : Une gestion de la qualité spécifique à la fabrication de dispositifs médicaux
• Traçabilité complète : Chaque pièce est accompagnée d’un dossier complet, depuis les certificats des matières premières jusqu’aux rapports d’inspection
• Des procédés compatibles avec les salles propres : Maîtrise de la contamination pour les composants implantables

Exigences du secteur électronique et de la défense

Le secteur électronique pousse l’usinage de précision vers la miniaturisation. Les progrès technologiques dépendent de dispositifs et de composants petits et légers, dotés de paramètres précis au laser inférieurs à 10 micromètres ; l’usinage CNC permet de répondre à ces exigences.

Les applications électroniques exigent :

• Capacités d'usinage microscopique : Caractéristiques mesurées en micromètres plutôt qu'en millimètres
• Prise en compte du blindage contre les interférences électromagnétiques (CEM/RFI) : Des ajustements précis empêchent les interférences électromagnétiques
• Gestion thermique : Les géométries des dissipateurs thermiques exigent un contact de surface précis
• Performance Haute Fréquence : Les boîtiers de connecteurs nécessitent une cohérence dimensionnelle pour assurer l'intégrité du signal

La fabrication pour la défense allie les exigences de précision propres à l'aérospatiale à des exigences de sécurité spécifiques. Les forces armées requièrent des pièces précises, telles que des composants de missiles, des pièces d'avions, des pièces de sous-marins et des composants de véhicules militaires. La conformité aux réglementations ITAR (International Traffic in Arms Regulations) régit les articles soumis à un contrôle des exportations, ajoutant des couches documentaires supplémentaires par rapport aux exigences qualité standard.

Les mesures de haute sécurité imposent le secret entourant les procédures exactes et les produits utilisés dans la fabrication d'équipements militaires, mais le besoin fondamental demeure : des pièces fiables fabriquées selon des normes extrêmement exigeantes, accompagnées d'une documentation complète.

Les exigences de chaque secteur reflètent ses conditions opérationnelles et ses profils de risque propres. Comprendre ces demandes spécifiques au secteur vous aide à définir des tolérances appropriées, à sélectionner des fabricants qualifiés et à budgétiser avec précision vos projets d'usinage de précision. La prochaine étape ? Évaluer les facteurs qui influencent les coûts et déterminer le partenaire de fabrication adapté à vos besoins spécifiques.

Facteurs de coût et choix du bon partenaire en usinage

Voici la question à laquelle tout professionnel des achats est confronté : pourquoi les devis pour la même pièce varient-ils de façon si importante d’un fournisseur à l’autre ? Une différence de prix de 50 % n’est pas inhabituelle, et le devis le moins élevé n’est pas toujours la meilleure valeur. Comprendre les éléments qui déterminent le prix de l’usinage CNC vous permet de comparer objectivement les prestataires et de prendre des décisions équilibrées entre coût, qualité, fiabilité et valeur globale.

Examinons les facteurs de coût et les critères d’évaluation qui distinguent les partenaires exceptionnels en usinage de précision de ceux qui se contentent de proposer des devis bas… et livrent des complications.

Ce qui détermine les coûts de l'usinage de précision

Chaque atelier d'usinage CNC calcule ses prix en se fondant sur des facteurs fondamentaux similaires, bien que l’importance relative accordée à chacun de ces éléments varie considérablement. Comprendre ces composantes vous permet d’interpréter avec justesse les devis reçus et d’identifier les postes où les coûts peuvent être optimisés.

Coûts matériels

La matière première constitue un poste de coût direct, mais sa prise en compte est plus nuancée que le simple produit du poids par le prix au kilogramme. Le coût du matériau dépend du type de matériau spécifique, de la quantité utilisée et du cours actuel sur le marché. L’aluminium de qualité aéronautique coûte davantage que les alliages d’aluminium commerciaux. Les alliages exotiques, tels que le titane ou l’Inconel, font l’objet d’une majoration tarifaire. Les certifications des matériaux entraînent un surcoût, mais assurent la traçabilité indispensable dans les secteurs réglementés.

Prenez également en compte le taux d’utilisation du matériau. Une pièce usinée à partir d’une barre peut gaspiller jusqu’à 80 % du matériau brut, tandis qu’un moulage à forme quasi-finie génère beaucoup moins de déchets. Votre géométrie influe directement sur les coûts liés au matériau, au-delà simplement du poids de la pièce finie.

Temps de machine

Ce facteur influence souvent de manière prépondérante les prix appliqués à l'usinage de précision. Les frais de traitement comprennent l'amortissement des équipements, la maintenance, la main-d'œuvre et les coûts indirects, calculés en fonction des heures de travail ou des opérations réalisées. Un centre d'usinage à 5 axes applique des tarifs horaires plus élevés qu'une fraiseuse à 3 axes. Les tours suisses destinés aux petites opérations d'usinage CNC présentent une économie différente de celle des grandes fraiseuses à portique.

La complexité multiplie le temps nécessaire. Des tolérances serrées exigent des avances et des vitesses de coupe réduites. Des géométries complexes nécessitent plusieurs montages ou des systèmes de serrage spécialisés. Les caractéristiques requérant des outillages spécialisés augmentent le temps de montage ainsi que les coûts liés aux outils.

Exigences de tolérance

Comme mentionné précédemment, le resserrement des tolérances fait augmenter les coûts de façon non linéaire. Le passage de tolérances standard à des tolérances de précision peut accroître les coûts d'usinage de 50 %. Une progression vers le domaine de l'ultra-précision peut multiplier ces coûts par plusieurs fois. Chaque resserrement de tolérance implique une vitesse de coupe plus lente, un remplacement plus fréquent des outils, des contrôles supplémentaires et un risque accru de rebuts.

Considérations relatives au volume

Les coûts de mise en place restent relativement fixes, que vous produisiez une pièce ou cent pièces. La programmation, la réalisation des dispositifs de maintien et l’inspection du premier échantillon prennent un temps similaire, quel que soit le volume. Ces coûts fixes se répartissent sur un plus grand nombre de pièces à mesure que le volume augmente, ce qui réduit considérablement le prix unitaire.

Un atelier mécanique spécialisé pourrait facturer 500 $ pour un seul prototype, mais seulement 50 $ par pièce pour 100 unités. Ce calcul devient logique dès lors que l’on comprend que les coûts de mise en place représentent environ 400 $ du coût total du prototype.

Incidence sur les délais de livraison

Les délais de livraison typiques pour l’usinage CNC varient de 1 à 3 semaines, selon le volume et la complexité. Les commandes express perturbent la planification, nécessitent des heures supplémentaires ou repoussent les commandes d’autres clients — autant de facteurs qui augmentent les coûts. Une planification anticipée permet de réaliser des économies. Les délais urgents entraînent des majorations de 25 à 100 %, voire plus.

Évaluer les prestataires de services au-delà du prix

La recherche d’un atelier de machines-outils à commande numérique (CNC) à proximité donne de nombreuses options. Toutefois, la simple proximité ne garantit pas la qualité, la fiabilité ni des prix équitables. Ne vous fiez pas uniquement au devis le plus bas. Évaluez plutôt la rentabilité en pondérant le prix par rapport à la qualité, aux délais de livraison et au service fourni.

Lors de l’évaluation de prestataires potentiels d’usinage à proximité, prenez en compte les critères essentiels suivants :

• Adéquation des capacités techniques : Leur équipement correspond-il à vos besoins ? Un atelier spécialisé dans les composants structurels de grande taille peut ne pas exceller dans la fabrication de petites pièces de précision.
• Certifications de qualité : Vérifiez la présence de certifications ISO 9001, IATF 16949 ou AS9100D. Celles-ci attestent de processus structurés et d’une qualité reproductible.
• Capacités d'inspection : Renseignez-vous sur leurs outils de contrôle — jauges à pointe, micromètres, machines à mesurer tridimensionnelles (MMT) — et demandez des échantillons ou des rapports d’inspection.
• Réactivité dans la communication : Une communication réactive et claire garantit que vous ne serez pas laissé dans l’incertitude en cas de problème.
• Qualité des retours sur la conception pour la fabrication (DFM) Appréciez leur capacité à interpréter correctement les plans techniques, à fournir des recommandations en vue de la fabrication (Design for Manufacturability) et à proposer des alternatives d’usinage.
• Support après-vente : Le fournisseur propose-t-il des garanties, des remplacements ou un soutien après livraison ?
• Évolutivité : Peuvent-ils évoluer en parallèle de vos besoins, du stade des prototypes à celui des volumes de production ?
• Approvisionnement en Matériaux : Demandez si l’approvisionnement des matériaux est assuré en interne ou via des tiers. Une préparation rapide des matériaux en interne accélère la livraison et garantit une cohérence de qualité.

Obtenir des devis précis et comparer de manière équitable

La précision des devis que vous recevez dépend dans une large mesure des informations que vous fournissez. Obtenir un devis précis pour l’usinage CNC constitue l’un des facteurs clés pour assurer le bon déroulement de votre projet.

Pour obtenir des devis comparables auprès de plusieurs prestataires :

• Fournissez des fichiers CAO complets : les modèles 3D au format standard (STEP, IGES) éliminent les erreurs d’interprétation
• Précisez clairement toutes les exigences : Tolérances, états de surface, nuances de matériaux et certifications requises
• Indiquez des quantités précises : Les prix varient considérablement en fonction du volume
• Communiquez des délais réalistes : Les demandes urgentes influencent les prix
• Demandez des décompositions détaillées : Assurez-vous que les prix soient clairement détaillés, sans frais cachés. Comprenez comment le fournisseur calcule ses coûts — temps machine, déchets de matière, main-d’œuvre, préparation et outillage

Une étude de cas a montré que la mise en œuvre d’un processus normalisé de demande de devis avait permis de réduire de façon significative la dispersion des devis — passant d’une différence initiale de 200 yuans à seulement 55 yuans, ce qui a accru la précision des devis de 72,5 %. Des informations cohérentes et complètes produisent des devis cohérents et comparables.

Lorsque vous recherchez un atelier d’usinage CNC à proximité, ne négligez pas l’intérêt de commencer petit. En cas de doute, lancez-vous avec un projet de prototype. C’est le moyen le plus rapide de vérifier réellement les capacités du fournisseur, sa rigueur procédurale et son engagement qualité — avant de passer à la production à grande échelle.

Le bon partenaire en usinage de précision devient une extension de votre équipe, apportant son expertise pour améliorer vos conceptions et réduire les coûts totaux. Le prix compte, mais l’option la moins chère offre rarement la meilleure valeur lorsque la qualité, la fiabilité et la communication entrent en jeu.

Questions fréquemment posées sur le service d’usinage de précision

1. À quoi sert l’usinage de précision ?

L’usinage de précision consiste à retirer du matériau excédentaire d’une pièce brute afin de fabriquer des composants finis présentant des tolérances extrêmement serrées, généralement comprises dans une fourchette de ± 0,001 mm ou plus étroite encore. À l’aide de technologies avancées d’usinage à commande numérique par ordinateur (CNC), dotées de systèmes de rétroaction en temps réel tels que l’interférométrie laser et les codeurs numériques, ce procédé transforme des matériaux bruts en pièces répondant exactement aux spécifications requises. Des secteurs tels que l’aérospatiale, les dispositifs médicaux et l’automobile comptent sur l’usinage de précision pour produire des composants dont même des écarts microscopiques pourraient entraîner des défaillances.

2. Quel est le coût du service d’usinage CNC ?

Les coûts de l'usinage CNC varient en fonction de plusieurs facteurs : le type et la quantité de matériau, le temps machine (les fraiseuses à 3 axes coûtent moins cher par heure que les machines à 5 axes), les exigences de tolérance (des tolérances plus serrées augmentent les coûts de façon non linéaire), le volume de production (les coûts de mise en place répartis sur un plus grand nombre de pièces réduisent le prix unitaire) et les délais. Un prototype peut coûter 500 $, tandis que la même pièce produite à 100 unités pourrait descendre à 50 $ pièce. Les commandes express entraînent généralement une majoration de 25 à 100 %. Pour obtenir des devis précis, veuillez fournir des fichiers CAO complets avec toutes les spécifications clairement définies.

3. Quelle est la différence entre les tolérances standard et les tolérances de précision en usinage ?

Les tolérances standard varient de ±0,05 mm à ±0,127 mm, ce qui convient aux boîtiers et supports où l’ajustement exact n’est pas critique. Les tolérances de précision (±0,013 mm à ±0,05 mm) sont nécessaires lorsque les composants s’assemblent avec d’autres pièces ou lorsque le fonctionnement dépend de dimensions précises. Les tolérances ultra-précises (±0,002 mm à ±0,013 mm) sont destinées aux applications aérospatiales et médicales. Chaque niveau accru de précision exige des vitesses de coupe plus lentes, des changements d’outils plus fréquents et des contrôles approfondis, ce qui impacte considérablement les coûts.

4. Quelles certifications une entreprise de usinage de précision doit-elle posséder ?

Les certifications clés incluent la norme ISO 9001 pour les systèmes généraux de management de la qualité, la norme IATF 16949 pour les exigences du secteur automobile, la norme AS9100 pour les applications aérospatiales et la norme ISO 13485 pour la fabrication de dispositifs médicaux. Ces certifications attestent de procédures qualité documentées, de personnel formé, d’un suivi systématique des non-conformités, d’audits réguliers réalisés par des organismes tiers et de processus d’amélioration continue. Les installations certifiées IATF 16949, telles que Shaoyi Metal Technology, combinent cette certification avec des protocoles de maîtrise statistique des procédés afin de garantir une qualité constante des composants.

5. Quand dois-je choisir l’usinage CNC plutôt que la fonderie ou l’impression 3D ?

L'usinage CNC excelle lorsque vous avez besoin de tolérances comprises entre ±0,001 mm (supérieures à celles obtenues par moulage et impression 3D), d'une grande variété de matériaux, couvrant pratiquement tous les métaux et plastiques usinables, de petites séries allant de 1 à plus de 10 000 pièces sans investissement dans des outillages, ou encore de prototypes fonctionnels réalisés dans des matériaux identiques à ceux prévus pour la production. Optez pour le moulage lorsque les quantités dépassent 1 000 unités et que les géométries internes sont complexes, justifiant ainsi l’investissement dans un outillage. Privilégiez l’impression 3D pour des formes organiques complexes en petites séries inférieures à 100 unités, lorsque des tolérances de ±0,05 mm sont acceptables.
