Pièces usinées sur mesure : Du premier croquis à l’atelier de production

Time : 2026-02-07

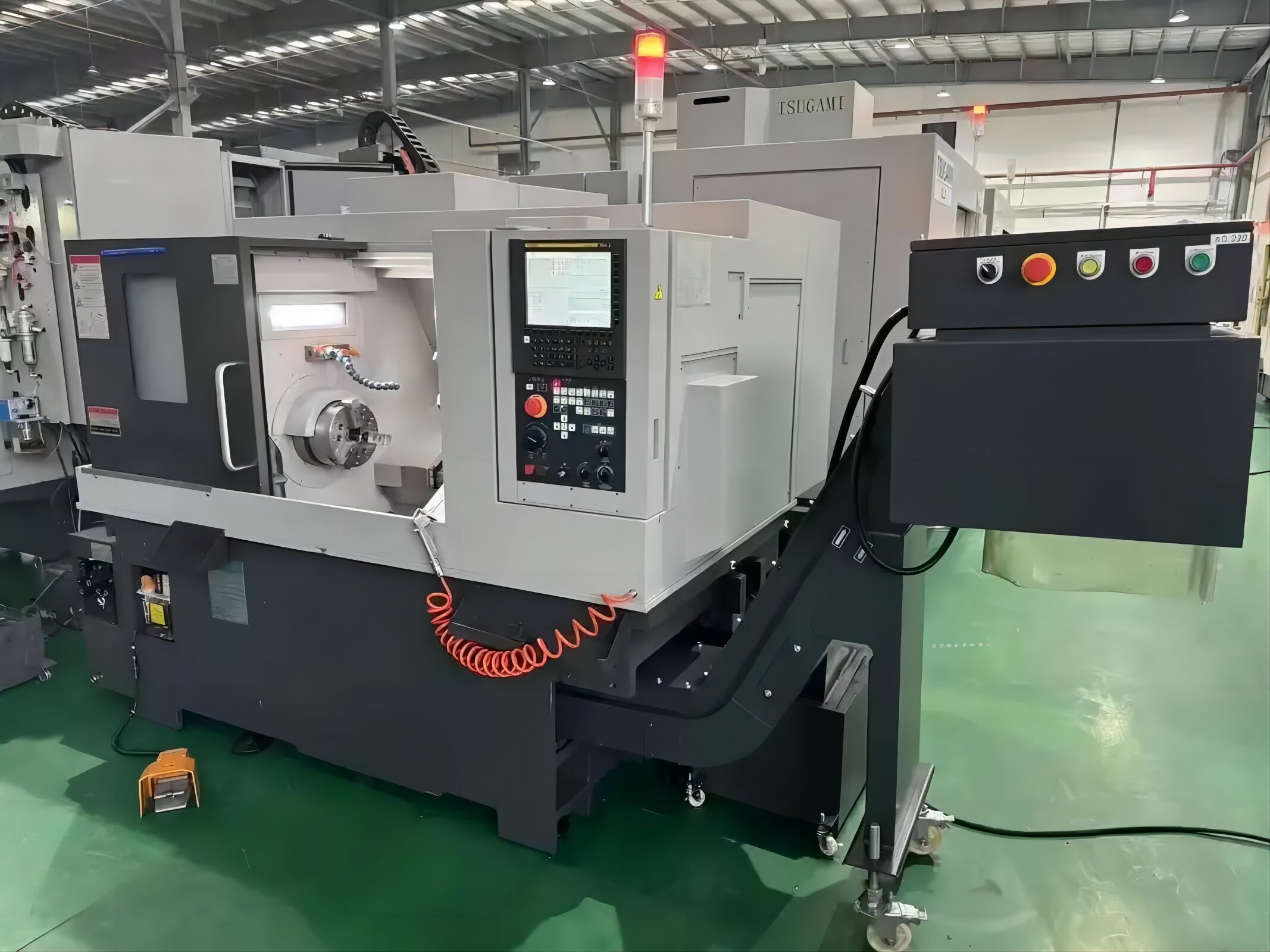

precision cnc machining transforms raw materials into custom components with exceptional accuracy

Quelles sont les pièces usinées sur mesure et pourquoi sont-elles importantes ?

Imaginez que vous concevez un bras robotique spécialisé ou un composant automobile unique. Vous parcourez des catalogues, consultez les sites web des fournisseurs et vérifiez les stocks standards — mais rien ne correspond exactement à vos spécifications. Cela vous semble familier ? C’est précisément dans ce cas que pièces usinées sur mesure devenues essentielles.

Les pièces usinées sur mesure sont des composants conçus avec une grande précision et fabriqués selon vos spécifications exactes à l’aide de la technologie à commande numérique par ordinateur (CNC). Contrairement aux composants standards disponibles dans le commerce, qui existent uniquement dans des dimensions et des configurations prédéterminées, ces pièces sont créées spécifiquement lorsque les solutions standard ne permettent pas de répondre à des exigences de conception particulières. Grâce à des procédés de fabrication soustractive, des matériaux bruts — qu’il s’agisse de métaux tels que l’aluminium et l’acier, de plastiques comme le Delrin et le Nylon, ou de composites avancés — sont transformés en composants finis présentant une précision exceptionnelle.

Au cœur de ce processus, les machines à commande numérique par ordinateur (CNC) suivent un logiciel informatique préprogrammé qui guide les outils de coupe afin d’enlever du matériau de la pièce avec une précision extrême. Comme le soulignent les experts en fabrication, cette technologie permet de produire des pièces présentant des tolérances très serrées, ce qui la rend idéale pour des applications haut de gamme dans l’aéronautique, le génie mécanique et l’industrie automobile .

Comment les pièces sur mesure diffèrent-elles des composants standard

Lorsque vous achetez des composants standard, vous adoptez essentiellement une solution « taille unique pour tous ». Ces pièces conviennent bien aux applications courantes, mais elles comportent des limites inhérentes. Les pièces usinées sur mesure, quant à elles, renversent totalement cette approche : c’est votre conception qui détermine le processus de fabrication, et non l’inverse.

Les caractéristiques clés définissant l’usinage CNC de précision pour les composants sur mesure sont les suivantes :

  • Spécifications uniques : Chaque dimension, chaque angle et chaque caractéristique sont adaptés précisément à vos exigences exactes, plutôt que d’être approximés à partir d’options existantes.
  • Tolérances étroites : La fabrication CNC atteint des niveaux de précision que les pièces standard ne peuvent tout simplement pas égaler, souvent à moins de millièmes de pouce.
  • Flexibilité des matériaux : Vous choisissez le matériau idéal pour votre application — allant de divers métaux (aluminium, acier, titane, laiton) aux plastiques techniques (ABS, nylon, PEEK) et aux composites.
  • Liberté de conception : Des géométries complexes, des caractéristiques détaillées et des configurations spécialisées deviennent possibles lorsque vous n’êtes pas limité par ce qui est déjà en stock.

Le rôle de la technologie CNC dans la fabrication sur mesure

Alors, comment la technologie CNC rend-elle tout cela possible ? Envisagez-la comme le pont entre votre conception numérique et une pièce physique. Vous envoyez votre fichier CAO (Conception Assistée par Ordinateur) à un atelier d’usinage, où il est converti en code G — le langage compris par les machines CNC. À partir de là, les outils de coupe CNC se déplacent le long de coordonnées prédéfinies, enlevant précisément la matière pour façonner votre composant.

L'usinage moderne des métaux par commande numérique par ordinateur (CNC) offre une polyvalence exceptionnelle. Que vous ayez besoin de fraisage CNC pour des géométries complexes en 3D ou de tournage CNC pour des composants cylindriques, cette technologie s’adapte à vos exigences. Le procédé est fortement automatisé, ce qui garantit non seulement une constance de la première pièce à la millième, mais réduit également le risque d’erreurs humaines.

Quelle est la valeur ajoutée particulière de cette approche ? La rapidité et la flexibilité. Contrairement à la fabrication traditionnelle, qui nécessite des moules ou des matrices coûteux, l’usinage CNC fonctionne directement à partir de fichiers numériques. Vous devez modifier votre conception ? Mettez simplement à jour le fichier CAO et usinez une nouvelle version. Cette capacité accélère considérablement les cycles de développement produit, vous permettant d’itérer plus rapidement et de commercialiser vos innovations plus tôt.

three primary cnc processes milling turning and swiss machining serve different part geometries

Procédés essentiels d’usinage CNC pour pièces sur mesure

Maintenant que vous comprenez ce que sont les pièces usinées sur mesure, la question suivante est : comment sont-elles fabriquées ? La réponse dépend en grande partie de la géométrie, de la complexité et du volume de production de votre pièce. Trois procédés d'usinage CNC principaux dominent la fabrication sur mesure, chacun présentant des avantages distincts qui le rendent idéal pour des applications spécifiques. Comprendre ces différences vous permet de mieux communiquer avec les fabricants et, au final, d'obtenir de meilleurs résultats pour votre projet.

Explication de la différence entre le fraisage et le tournage CNC

Imaginez un bloc d'aluminium posé sur la table d'une machine. Usinage cnc fraisage des outils de coupe rotatifs se déplacent sur la pièce, enlevant de la matière pour créer des formes telles que des poches, des rainures, des trous et des surfaces 3D complexes. La pièce reste généralement immobile pendant le mouvement des outils. Ce procédé excelle dans la production de formes prismatiques, comme des supports, des boîtiers, des plaques et des composants aux détails de surface complexes.

Les fraiseuses existent sous différentes configurations selon leurs axes de déplacement :

  • usinage 3 axes : L'outil de coupe se déplace le long des axes X, Y et Z. Idéal pour les pièces simples dont les caractéristiques sont accessibles depuis une seule direction. Le choix le plus économique pour les géométries simples.
  • fraisage 4 axes : Ajoute un mouvement de rotation autour d'un axe, permettant de repositionner la pièce pendant l'usinage. Parfait pour les pièces nécessitant des caractéristiques sur plusieurs faces sans repositionnement manuel.
  • fraisage 5 axes : L'outil ou la pièce peut se déplacer simultanément le long des trois axes linéaires ainsi que des deux axes de rotation. Cette capacité permet d'usiner des géométries très complexes — sous-dépouilles, angles composés et formes organiques — en une seule mise en position. Lorsque vous avez besoin de composants aéronautiques ou médicaux complexes, les services d'usinage CNC à 5 axes offrent une flexibilité inégalée.

Imaginez maintenant un scénario différent : vous avez besoin d’un arbre, d’une goupille ou de tout autre composant cylindrique. C’est précisément dans ce domaine que le tournage CNC excelle. Dans ce procédé, la pièce à usiner tourne tandis que des outils de coupe fixes enlèvent du matériau. On peut le comparer à un tour de potier haute technologie, mais au lieu d’argile, vous façonnez du métal ou du plastique avec une précision extrême.

Les pièces usinées par tournage CNC comprennent généralement des arbres, des douilles, des raccords, des éléments de fixation et tout composant fondamentalement cylindrique. Ce procédé est extrêmement efficace pour ces géométries, car le mouvement de rotation produit naturellement des surfaces lisses et concentriques. Lorsque vous faites appel à un service de tournage CNC, vous choisissez essentiellement le procédé optimal pour les composants présentant une symétrie de révolution.

Quand choisir l’usinage suisse pour des composants de haute précision ?

Que se passe-t-il lorsque vous avez besoin de pièces extrêmement petites et élancées, dotées d’une précision exceptionnelle ? Le tournage et la fraise standard peuvent alors rencontrer des difficultés. C’est là qu’intervient l’usinage suisse — un procédé spécialisé conçu spécifiquement pour ces applications exigeantes.

L'usinage suisse diffère fondamentalement du tournage conventionnel. Sur un tour traditionnel, la matière est maintenue fixe tout en tournant. Sur un tour suisse, la matière tourne non seulement, mais se déplace aussi alternativement à travers une douille de guidage positionnée très près des outils de coupe. Cette conception assure un soutien continu précisément dans la zone d’usinage, réduisant considérablement les vibrations et les déflexions.

Pourquoi cela importe-t-il ? Selon les spécifications industrielles, l'usinage suisse permet généralement de respecter des tolérances diamétrales de ± 0,0004 mm sur des pièces petites et sensibles à la flexion — une précision que les tours traditionnels ne peuvent atteindre qu’au prix d’usinages extrêmement fins et de temps de traitement nettement plus longs.

L'usinage suisse excelle dans des scénarios spécifiques :

  • Pièces petites et haute précision : Des composants tels que les broches de connecteurs, les instruments chirurgicaux et les implants dentaires exigent la stabilité offerte par les machines suisses.
  • Composants longs et élancés : Les pièces présentant un rapport élevé entre leur longueur et leur diamètre, qui se déformeraient ou vibreraient lors d’un tournage conventionnel, restent rigides grâce au support fourni par la douille de guidage.
  • Opérations combinées : Les tours suisses modernes peuvent effectuer simultanément des opérations de tournage, de fraisage, de perçage et de filetage, réduisant ainsi considérablement les temps de cycle.
  • Production en grand volume : Les alimentateurs automatiques de barres assurent un approvisionnement continu en matière, permettant une production efficace de milliers de composants identiques.

Toutefois, l’usinage suisse ne convient pas à tous les cas. Ces machines sont optimisées pour les petites pièces et nécessitent des compétences spécialisées en programmation. Pour des pièces plus volumineuses ou des séries plus courtes, l’usinage CNC par fraisage ou le tournage classique s’avèrent souvent plus économiques.

Comparaison de vos options de procédés CNC

Choisir le bon procédé peut sembler accablant, mais adapter les caractéristiques de votre pièce à la méthode idéale simplifie considérablement la prise de décision. Voici une comparaison directe pour vous guider dans votre choix :

Type de processus Meilleures applications Tolérances typiques Géométrie de pièce idéale
Fraisage CNC (3 à 5 axes) Supports, carter, plaques, surfaces complexes en 3D, prototypes ±0,025 mm à ±0,005 mm (selon le nombre d’axes) Formes prismatiques, surfaces planes, poches, contours complexes
Tournage CNC Arbres, goupilles, douilles, raccords, éléments de fixation, boîtiers cylindriques ±0,025 mm à ±0,010 mm Pièces à symétrie de révolution, cylindriques ou coniques
Usinage suisse Implants médicaux, broches de connecteurs, éléments de fixation aérospatiaux, composants d’horlogerie ±0,005 mm à ±0,0004 mm Petit diamètre (généralement inférieur à 32 mm), grand rapport longueur/diamètre, combinaison de fonctionnalités d’usinage tournant et fraisage

Lors de l’évaluation de ces options, prenez également en compte votre volume de production. L’usinage suisse implique des coûts de mise en place plus élevés, mais permet de réduire le coût unitaire à fort volume. Le fraisage CNC offre la plus grande flexibilité pour les géométries complexes et la fabrication de prototypes. Le tournage CNC standard constitue la solution la plus économique pour les pièces cylindriques, quel que soit le volume de production.

Comprendre ces procédés vous fournit les bases nécessaires pour discuter intelligemment de votre projet avec les fabricants. Toutefois, le choix du procédé ne constitue qu’une partie de l’équation : le matériau que vous sélectionnez joue un rôle tout aussi déterminant dans la performance, le coût et la facilité de fabrication de votre pièce.

Guide de sélection des matériaux pour les composants usinés sur mesure

Vous avez identifié le procédé d’usinage adapté à votre pièce — mais de quel matériau devrait-elle être constituée ? La sélection du matériau est sans doute la décision la plus déterminante que vous prendrez dans le cadre de tout projet de pièces usinées sur mesure. Un mauvais choix peut entraîner une défaillance prématurée, des coûts excessifs ou des difficultés de fabrication. Le bon choix équilibre les exigences de performance, la facilité d’usinage et les contraintes budgétaires afin de produire un composant qui fonctionne exactement comme prévu.

Examinons vos options, regroupées en deux grandes catégories : les métaux et les plastiques techniques. Chaque matériau présente des avantages spécifiques, selon les exigences de votre application en matière de résistance, de poids, de résistance à la corrosion, de propriétés thermiques et de coût.

Métaux pour composants usinés sur mesure

Les métaux restent la pierre angulaire de l'usinage de précision, offrant des combinaisons de résistance, de durabilité et de stabilité thermique que les plastiques ne peuvent tout simplement pas égaler. Toutefois, tous les métaux ne s’usinent pas de la même manière — ni ne coûtent le même prix. Comprendre ces compromis vous aide à spécifier le matériau optimal pour votre application.

Alliages d'aluminium dominent l’usinage sur mesure pour de bonnes raisons. Ils sont légers (masse volumique de seulement 2,70 g/cm³), s’usinent parfaitement et acceptent l’anodisation pour améliorer leur résistance à la corrosion ainsi que leur aspect esthétique. Parmi les alliages d’aluminium, alliage d'aluminium 6061 se distingue comme la nuance polyvalente par excellence. Avec une résistance à la traction comprise entre 124 et 290 MPa et une excellente conductivité thermique de 167 W/m·K, elle convient idéalement aux dissipateurs thermiques, supports, boîtiers et composants structurels où la réduction de poids est essentielle. Selon les comparaisons des propriétés d’usinage , l’aluminium permet des vitesses de coupe de 200 à 300 m/min avec des durées de vie d’outils trois fois supérieures à celles de l’acier inoxydable — ce qui se traduit directement par des coûts unitaires inférieurs.

L'acier inoxydable intervient lorsque la résistance à la corrosion et la résistance mécanique priment sur le poids et l'usinabilité. L'acier inoxydable 304 offre une résistance à la traction de 515 à 620 MPa — soit environ 2 à 5 fois plus résistant que l'aluminium 6061. Il se distingue particulièrement dans les équipements de transformation alimentaire, les dispositifs médicaux et les applications marines, où l'exposition à l'humidité ou aux produits chimiques détruirait d'autres matériaux. Le compromis ? L'acier inoxydable présente un écrouissage prononcé lors de l'usinage, ce qui exige des vitesses de coupe réduites (30-50 m/min) et accélère l'usure des outils. Prévoyez des coûts d'usinage plus élevés, mais les avantages en termes de performance justifient souvent cet investissement.

L'acier au carbone constitue une alternative économique lorsque la résistance à la corrosion n'est pas critique. Des nuances telles que les aciers au carbone 1018 et 1045 s'usinent facilement et acceptent divers traitements thermiques permettant d'atteindre les niveaux de dureté souhaités. Vous retrouvez l'acier au carbone dans des composants tels que les arbres, les goupilles, les dispositifs de fixation et les pièces de machines industrielles, où la résistance brute prime sur la résistance aux agressions environnementales.

Laiton et Bronze apportent des avantages uniques pour des applications spécifiques. Le laiton se machine exceptionnellement bien — il est souvent considéré comme la référence en matière d’usinabilité — ce qui le rend économiquement intéressant pour les pièces complexes, malgré son coût élevé en matière première. Il possède naturellement des propriétés antimicrobiennes et résiste à la corrosion, ce qui le rend idéal pour les raccords de plomberie, les connecteurs électriques et les quincailleries décoratives. Lors de l’usinage du bronze, on vise généralement des applications telles que les paliers et les bagues, où excellentes résistance à l’usure et propriétés autolubrifiantes du matériau sont particulièrement mises en valeur. Le bronze supporte bien les charges élevées et les contacts glissants, bien mieux que la plupart des autres matériaux.

Titane représente la gamme haut de gamme — rapport résistance/poids exceptionnel, excellente résistance à la corrosion et biocompatibilité pour les implants médicaux. Toutefois, le titane est notoirement difficile à usiner : il génère une chaleur importante, nécessite des outillages spécialisés et exige des opérateurs expérimentés. Réservez le titane aux applications aérospatiales, médicales et haute performance, où ses propriétés uniques justifient sa prime de coût.

Plastiques techniques et leurs caractéristiques d'usinage

Toutes les applications ne nécessitent pas nécessairement un matériau métallique. Les plastiques techniques offrent des avantages remarquables : poids plus léger, lubrification naturelle, isolation électrique, résistance chimique et, souvent, coûts d’usinage inférieurs. Lorsque vous avez besoin de ces propriétés, les plastiques assurent des performances que les métaux ne peuvent égaler.

Alors, qu’est-ce que le Delrin ? Delrin est la marque déposée de DuPont pour l’homopolymère acétal (POM-H), un thermoplastique semi-cristallin réputé pour ses propriétés mécaniques exceptionnelles. Ce matériau Delrin associe une forte résistance à la traction (environ 13 000 PSI), une excellente stabilité dimensionnelle et un coefficient de friction remarquablement faible. Selon les spécialistes des matériaux, le plastique Delrin usine extrêmement bien et sert de remplacement métallique pour les engrenages, les roulements, les bagues et les composants structurels dans le secteur automobile , les biens de consommation et les applications industrielles.

Une distinction importante : le Delrin polyacétal (homopolymère) diffère de l’acétal copolymère. Bien que ces deux matériaux soient des polyacétals, le Delrin offre une résistance à la traction et une limite élastique supérieures, ce qui le rend plus adapté aux pièces soumises à des charges lourdes permanentes. Toutefois, il présente un centre poreux pouvant piéger des gaz ou des liquides — un critère à prendre en compte dans les applications alimentaires ou médicales, où l’acétal copolymère pourrait être privilégié.

Nylon concurrence étroitement Delrin dans de nombreuses applications. Lorsque vous envisagez le nylon pour l'usinage, vous choisissez un matériau présentant une résistance à la traction légèrement supérieure (12 400–13 500 PSI pour les versions extrudées et moulées) et une meilleure résistance aux chocs. Le nylon absorbe l'humidité, ce qui peut affecter sa stabilité dimensionnelle dans des environnements humides — un point à prendre en compte pour les applications de précision. Il se distingue particulièrement dans les engrenages, les rouleaux, les plaques d'usure et les composants nécessitant robustesse et résistance à la fatigue.

Polycarbonate se distingue par sa transparence optique combinée à une excellente résistance aux chocs. Si vous avez besoin de composants transparents qui ne se brisent pas — par exemple des écrans de protection, des lentilles ou des boîtiers pour dispositifs médicaux — le polycarbonate est la solution idéale. Il s'usine proprement, mais nécessite une attention particulière afin d'éviter les fissurations dues aux contraintes.

PTFE (Teflon) offre le coefficient de friction le plus faible de tous les matériaux solides et une résistance chimique exceptionnelle. Il supporte des températures extrêmes et des produits chimiques agressifs qui détruisent d’autres plastiques. L’inconvénient ? Le PTFE est mou et a tendance à se déformer sous charge, ce qui limite ses applications structurelles. Il convient particulièrement aux joints d’étanchéité, aux garnitures, aux paliers et aux équipements de manutention chimique.

Comparaison des matériaux en un coup d'œil

Le choix entre ces options exige de peser simultanément plusieurs facteurs. Cette comparaison résume les principaux critères à prendre en compte :

Matériau Propriétés clés Applications communes Indice d'usinabilité
6061 Aluminium Léger, excellente conductivité thermique, résistant à la corrosion après anodisation Dissipateurs thermiques, supports, boîtiers, structures aérospatiales Excellent
acier inoxydable 304 Résistance élevée (515–620 MPa), résistant à la corrosion, sans danger pour les aliments Dispositifs médicaux, équipements alimentaires, composants marins Modérée (durcissement par écrouissage)
Acier au carbone (1018/1045) Bonne résistance, traitable thermiquement, économique Arbres, goupilles, machines industrielles, dispositifs de fixation Bon
Laiton Usinabilité excellente, antimicrobien, résistant à la corrosion Raccords, connecteurs électriques, pièces décoratives Excellent (référence)
Bronze Résistant à l’usure, auto-lubrifiant, supporte de fortes charges Roulements, douilles, quincaillerie marine Bon
Titane Rapport résistance/poids supérieur, biocompatible, résistant à la corrosion Aérospatiale, implants médicaux, pièces hautes performances Difficile (nécessite une expertise)
Delrin (POM-H) Haute résistance, faible friction, excellente stabilité dimensionnelle Engrenages, roulements, douilles, pièces plastiques structurelles Excellent
Nylon Haute résistance aux chocs, bonnes propriétés d’usure, absorbe l’humidité Engrenages, rouleaux, plaquettes d’usure, composants structurels Bon
Polycarbonate Transparence optique, résistant aux chocs, bonne stabilité dimensionnelle Écrans de sécurité, lentilles, boîtiers transparents Bon (évite la fissuration sous contrainte)
PTFE Frottement minimal, résistance chimique extrême, large plage de températures Joints d’étanchéité, joints, manipulation de produits chimiques, roulements Bon (souple, se déforme facilement)

La sélection du matériau ne consiste pas uniquement à faire correspondre les propriétés aux exigences — elle influe également sur le calendrier et le budget de votre projet. Des matériaux exotiques tels que le titane nécessitent des outillages spécialisés et des procédés plus lents, tandis que des matériaux facilement usinables, comme l’aluminium et le laiton, progressent plus rapidement en production avec des coûts d’outillage réduits. Discutez dès le début de vos exigences fonctionnelles avec votre partenaire en usinage ; il pourra souvent vous proposer des alternatives de matériaux offrant des performances équivalentes à moindre coût.

Une fois votre procédé et votre matériau choisis, un dernier facteur critique détermine si vos pièces fonctionneront conformément à la conception : les tolérances et les spécifications de précision.

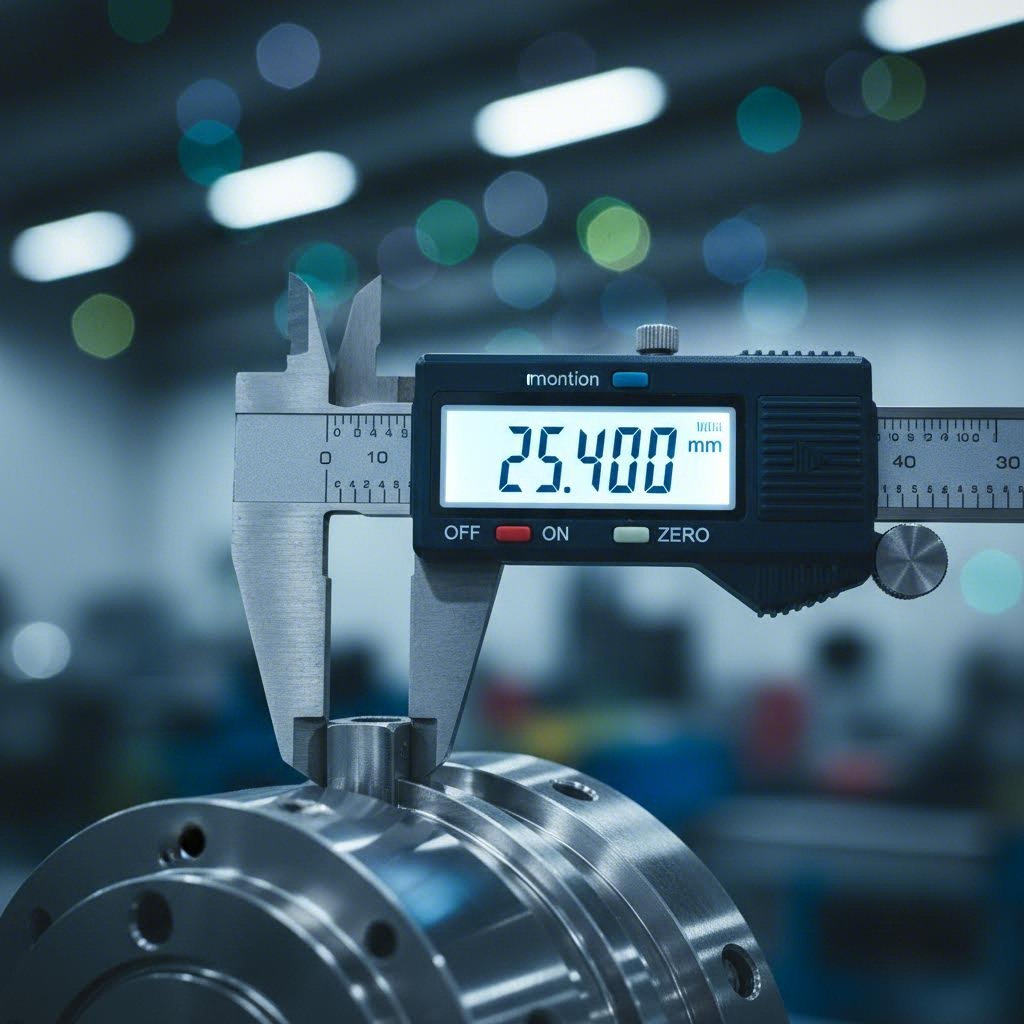

precision measurement ensures custom machined parts meet exact tolerance specifications

Tolérances et normes de précision expliquées

Vous avez sélectionné votre procédé d’usinage et choisi le matériau idéal. Mais voici une question qui piège de nombreux acheteurs débutants : quelle précision votre pièce doit-elle réellement présenter ? La réponse réside dans la compréhension des tolérances — et bien maîtriser ce concept peut faire la différence entre un composant qui fonctionne parfaitement et un autre qui échoue lors du montage.

Imaginez les tolérances comme la marge d’erreur acceptable sur les dimensions de votre pièce. Aucun procédé de fabrication ne produit des pièces absolument parfaites. Une cote spécifiée à 10,00 mm peut en réalité mesurer 9,98 mm ou 10,02 mm sur la pièce finie. Les tolérances définissent l’écart maximal que vous acceptez tout en considérant la pièce comme fonctionnelle. Si vous les spécifiez trop largement, vos pièces usinées de précision ne s’assembleront pas correctement ou ne fonctionneront pas comme prévu. Si vous les spécifiez trop étroitement, vous paierez sensiblement plus cher pour une fabrication qui dépasse vos besoins réels.

Comprendre les spécifications de tolérance en usinage CNC

Examinons ce que signifient concrètement les tolérances. Lorsque vous voyez une cote indiquée sous la forme 10,00 mm ± 0,10 mm, il s'agit d'une tolérance bilatérale : la pièce peut mesurer n'importe quoi entre 9,90 mm et 10,10 mm et rester tout de même acceptable. Ce ± 0,10 mm représente une plage de tolérance totale de 0,20 mm.

Les tolérances existent sous plusieurs formes, selon la manière dont elles sont spécifiées :

  • Tolérances bilatérales : Autorisent une variation dans les deux sens (plus grande et plus petite) par rapport à la cote nominale. Elles sont les plus courantes dans la fabrication générale.
  • Tolérances unilatérales : Autorisent une variation dans un seul sens. Par exemple, 10,00 mm +0,10/−0,00 signifie que la pièce peut atteindre au maximum 10,10 mm, mais ne doit jamais être inférieure à 10,00 mm.
  • Tolérances limites : Précisent directement les limites supérieure et inférieure, sans référence à une cote nominale — par exemple, en indiquant simplement 9,90 mm à 10,10 mm.

Au-delà des tolérances dimensionnelles, les services d’usinage de précision doivent également maîtriser les caractéristiques géométriques. C’est ici qu’intervient le « Geometric Dimensioning and Tolerancing » (GD&T). Comme l’explique experts des normes de fabrication le GD&T est un système international normalisé qui utilise des symboles pour indiquer comment les pièces doivent s’assembler et fonctionner. Il traite des caractéristiques que les tolérances dimensionnelles simples ne parviennent pas à exprimer — planéité, rectitude, perpendicularité, concentricité et position.

Pourquoi le GD&T est-il essentiel pour vos pièces usinées CNC ? Imaginez un arbre devant s’insérer dans un roulement. Le diamètre de l’arbre peut être conforme aux tolérances, mais s’il est légèrement déformé ou conique, il ne fonctionnera tout de même pas correctement. Le GD&T fournit le langage permettant de spécifier avec précision ces exigences géométriques, garantissant ainsi que vos pièces fonctionnent conformément à la conception.

Comment les exigences de précision influencent-elles votre projet

Voici la réalité qui surprend de nombreux acheteurs : les tolérances présentent une relation exponentielle avec le coût. Comme le soulignent des spécialistes du secteur, l’obtention de tolérances serrées exige des machines hautement performantes, des matériaux de usinage CNC de haute qualité et des mesures rigoureuses de contrôle qualité — autant d’éléments qui augmentent les coûts de production. Lorsque les tolérances se resserrent, les coûts peuvent augmenter de façon spectaculaire, et non linéaire.

Comprendre les classes de tolérance vous permet de spécifier la précision appropriée sans payer plus que nécessaire :

Classe de tolérance Plage typique Applications communes Conséquences financières
Standard ±0,125 mm à ±0,25 mm Pièces mécaniques générales, boîtiers, supports, composants non critiques Coût de base ; réalisable avec des équipements et procédés standards
Précision ±0,025 mm à ±0,050 mm Surfaces d’assemblage, ajustements pour roulements, interfaces d’assemblage, composants aérospatiaux Surcoût modéré ; nécessite un contrôle rigoureux des procédés et des inspections
Ultra-précision ±0,005 mm à ±0,010 mm Implants médicaux, équipements optiques, instruments de mesure, ensembles critiques Prime significative ; nécessite des équipements spécialisés, des environnements contrôlés et des inspections approfondies

Quelle est donc la tolérance admise pour les trous filetés ? Cette question courante mérite une réponse détaillée, car les assemblages filetés requièrent leur propre système de tolérances. La norme ISO 965-1 définit les classes de tolérances pour les filetages, garantissant un ajustement correct entre boulons et écrous. Selon les spécifications des éléments de fixation , les classes les plus couramment utilisées sont 6H pour les filetages internes (écrous) et 6g pour les filetages externes (boulons).

Ces désignations fonctionnent comme suit : le chiffre indique la qualité de tolérance (des chiffres plus faibles correspondent à des tolérances plus serrées), tandis que la lettre indique la position par rapport à la dimension nominale. Des classes allant de 4H/4g à 7H/7g existent afin de répondre à divers besoins en précision. Pour la plupart des assemblages standards, la classe 6H/6g offre l’équilibre optimal entre ajustement fiable et économie de fabrication. Les applications critiques peuvent exiger la classe 5H/5g pour un contrôle plus strict, tandis que des situations moins exigeantes pourraient recourir à la classe 7H/7g afin de réduire les coûts.

Lorsque vous spécifiez les tolérances des trous filetés, n’oubliez pas que les fabricants conçoivent intentionnellement les boulons légèrement plus petits que leur diamètre nominal afin de garantir leur insertion dans les taraudages malgré les variations habituelles liées à la fabrication. Ce jeu calculé est ce qui permet aux assemblages filetés de fonctionner de manière fiable, quel que soit le fournisseur ou le lot de fabrication.

Le point essentiel à retenir ? Spécifiez toujours les tolérances les plus larges compatibles avec vos exigences fonctionnelles. Réservez les tolérances serrées aux seules caractéristiques critiques pour l’ajustement et le fonctionnement — surfaces d’assemblage, alésages de roulements et interfaces d’assemblage. Pour les caractéristiques non critiques, les tolérances standard permettent de réaliser des économies sans nuire aux performances. Discutez dès le début de votre application avec votre prestataire de services d’usinage de précision : il saura souvent vous indiquer où des tolérances plus serrées sont réellement nécessaires et où vous en demandez trop.

Maintenant que vous comprenez comment les tolérances influencent à la fois la fonctionnalité et le coût, examinons un autre facteur qui a un impact direct sur la fabricabilité : la conception même de votre pièce.

Lignes directrices de conception pour une fabricabilité optimale

Vous avez sélectionné votre procédé, votre matériau et vos tolérances — mais voici une réalité qui prend de nombreux ingénieurs au dépourvu : la façon dont vous concevez votre pièce peut doubler vos coûts de fabrication ou réduire de moitié vos délais de livraison. Chaque caractéristique ajoutée, chaque angle spécifié et chaque trou placé génère des répercussions tout au long du processus de production. La bonne nouvelle ? Quelques ajustements simples de la conception peuvent améliorer considérablement les résultats sans compromettre la fonctionnalité de votre pièce.

La conception pour la fabrication (DFM) ne consiste pas à limiter la créativité, mais à comprendre comment les pièces usinées par commande numérique (CNC) sont réellement produites. Lorsque vous concevez en tenant compte du procédé d’usinage, vous parlez le même langage que votre fabricant. Le résultat ? Des devis plus rapides, des délais de livraison réduits, des coûts inférieurs et des pièces qui arrivent exactement telles que vous les aviez imaginées.

Règles de conception essentielles pour des pièces usinables

Examinons ensemble les considérations essentielles en matière de conception qui font la différence entre une production fluide et des complications coûteuses. Ces recommandations s’appliquent que vous conceviez des supports, des boîtiers ou des ensembles complexes.

Rayons des angles intérieurs

Voici un fait fondamental : les outils de coupe CNC sont ronds. Cela signifie qu’ils ne peuvent physiquement pas créer des angles intérieurs parfaitement droits — quelle que soit leur apparence nette dans votre modèle CAO. Selon des spécialistes de la fabrication, un seul angle droit usiné par électroérosion (EDM) peut coûter trois à cinq fois plus cher qu’un angle usiné avec une fraise cylindrique standard.

  • Rayon minimal : Spécifiez au moins 0,005 po (0,13 mm) pour les angles internes, mais ce n’est pas l’idéal.
  • Rayon recommandé : Utilisez, dans la mesure du possible, un rayon de 0,030 po (0,76 mm) ou plus. Cela permet aux outils standards de réaliser efficacement cette caractéristique.
  • Poche profonde : Augmentez le rayon à 0,060 po (1,52 mm) ou plus afin de réduire la déflexion de l’outil et d’améliorer l’état de surface.
  • Meilleure pratique : Choisissez un rayon légèrement supérieur, au minimum, au rayon de l’outil de coupe qui usinera cette caractéristique.

Exigences relatives à l’épaisseur des parois

Des parois fines peuvent sembler élégantes dans votre conception, mais elles posent de véritables problèmes lors de l’usinage. Lorsque les parois deviennent trop fines, elles fléchissent sous la pression de coupe, provoquant des vibrations (« chatter »), un mauvais état de surface et des imprécisions dimensionnelles. Comme le soulignent les experts en conception pour la fabrication (DFM), des parois d’une épaisseur inférieure à 0,5 mm peuvent augmenter le temps d’usinage de 100 % à 300 %, car l’opérateur doit effectuer des passes extrêmement légères et soigneuses.

  • Épaisseur minimale en aluminium : 0,8 mm (les parois plus fines que cette valeur ont plus de 50 % de chances de se déformer)
  • Acier minimum : 0,5 mm (un matériau plus résistant permet des parois plus fines)
  • Plastiques minimum : 1,5 mm (une rigidité moindre exige des sections plus épaisses)
  • Approche recommandée : Concevoir pour une épaisseur de 1,5 mm ou plus chaque fois que les exigences structurelles le permettent

Rapports profondeur sur diamètre des trous

Les trous profonds et étroits posent des difficultés aux outils standards. Le rapport d’aspect d’un trou — profondeur divisée par diamètre — détermine quels outils et quelles techniques votre fabricant doit utiliser.

  • Perçage standard : Un rapport d’aspect allant jusqu’à 4:1 fonctionne efficacement avec des forets standards
  • Perçage par passes requis : Les rapports supérieurs à 4:1 nécessitent des cycles de perçage par passes (perçage partiel, retrait, répétition) afin d’évacuer les copeaux — ce qui augmente le temps de cycle de 20 à 40 %
  • Outils spécialisés : Des rapports supérieurs à 10:1 peuvent nécessiter des forets à canon ou des techniques spécialisées pour les perçages profonds, augmentant ainsi considérablement les coûts
  • Solution de conception alternative : Évaluez si les trous profonds peuvent être transformés en trous traversants ou être accessibles depuis les deux côtés

Spécifications filetage

Les trous taraudés exigent une attention particulière portée aussi bien au filetage lui-même qu’à la géométrie environnante. Lors de la spécification de raccords filetés NPT (National Pipe Thread), des dimensions appropriées garantissent des étanchéités fiables. Par exemple, les dimensions du filetage NPT 3/8 spécifient 18 filets par pouce avec un diamètre de foret de taraudage de 37/64" (0,578"). De même, pour déterminer les exigences dimensionnelles d’un trou NPT 1/4, vous aurez besoin d’un foret de taraudage de 7/16" (0,438") selon la norme NPT 1/4-18.

  • Profondeur de pré-perçage : Indiquez toujours des profondeurs de perçage supérieures aux profondeurs de taraudage afin de tenir compte de l’entrée du taraud (2 à 3 filets pour les tarauds formeurs, 5 à 7 filets pour les tarauds coupants)
  • Dégagement par rapport aux parois : Éloignez les trous taraudés des parois des poches afin d’éviter toute perforation ; utilisez des filetages de plus petit diamètre si l’espace est limité
  • Préférer les trous traversants : Lorsque cela est possible, concevez des trous traversants pour une vis M4 ou tout autre élément de fixation fileté plutôt que des trous borgnes : cela réduit le temps d’usinage et élimine les problèmes d’évacuation des copeaux
  • Spécification de la classe de filetage : Spécifiez la classe de filetage (par exemple 6H/6g) plutôt que de prescrire des dimensions précises de foret : cela offre aux fabricants une plus grande flexibilité pour optimiser leur procédé

Éviter les erreurs de conception courantes qui augmentent les coûts

Au-delà des recommandations relatives à chaque caractéristique individuelle, certains motifs de conception augmentent systématiquement les coûts sans apporter de valeur fonctionnelle supplémentaire. Identifier ces pièges permet de prendre des décisions plus éclairées en matière de compromis.

Arêtes vives et angles extérieurs saillants

Lorsque deux surfaces se rejoignent selon un angle aigu, des « arêtes vives » fragiles se forment. Ces caractéristiques posent des problèmes pendant l’usinage (vibrations de l’outil, formation de bavures) ainsi que tout au long de la vie du composant (dommages lors de la manipulation, concentration de contraintes). La solution ? Ajoutez de petits congés de 0,005 à 0,015 pouce (0,13 à 0,38 mm) aux angles extérieurs. Les équipes de fabrication les ajoutent généralement de toute façon ; les spécifier dès la phase de conception élimine toute incertitude.

Complexité géométrique superflue

Les courbes complexes et les rayons variables peuvent sembler impressionnants dans un logiciel de CAO, mais ils génèrent des coûts de fabrication substantiels. Analyse DFM selon

Caractéristiques nécessitant un usinage à cinq axes

Les pièces comportant des caractéristiques orientées selon des angles composés ou nécessitant des dégagements exigent souvent un usinage à cinq axes — ce qui coûte 300 à 600 % plus cher que des opérations équivalentes à trois axes. Dans la mesure du possible :

  • Aligner les caractéristiques avec les axes X, Y et Z
  • Éviter les dégagements nécessitant des outillages spécifiques ou des opérations secondaires
  • Décomposer les pièces complexes en sous-ensembles plus simples lorsque la géométrie exige absolument des orientations difficiles

Traduction de la conception moulée vers l’usinage

Concevoir un prototype destiné à l'usinage CNC à l'aide d'un modèle CAO optimisé pour la fonderie crée des complications inutiles. Les angles de dépouille, essentiels à la fonderie, deviennent des sources de difficultés en usinage CNC, car les coupes doivent suivre des surfaces coniques. Créez des versions distinctes du design : l'une optimisée pour la production définitive par fonderie, l'autre simplifiée pour les prototypes usinés, avec des parois parallèles et des caractéristiques uniformes.

Les choix effectués lors de la phase de conception ont des répercussions sur chaque étape ultérieure de fabrication. Une décision de conception apparemment mineure — comme la spécification d’un congé superflu ou le choix d’une tolérance excessivement serrée — peut transformer une opération d’usinage CNC simple en un processus complexe et chronophage, retardant ainsi le lancement du produit de plusieurs semaines.

Une mise en œuvre efficace de la conception pour la fabrication (DFM) peut réduire les coûts de fabrication de 15 à 40 % et raccourcir les délais de livraison de 25 à 60 % par rapport à des conceptions non optimisées. Il ne s'agit pas d'une amélioration mineure : c'est la différence entre respecter votre date de lancement et devoir justifier précipitamment des retards. Une fois votre conception optimisée pour la fabrication, vous êtes prêt à comprendre comment tout le processus de production se déroule, depuis votre fichier CAO jusqu’aux pièces finies.

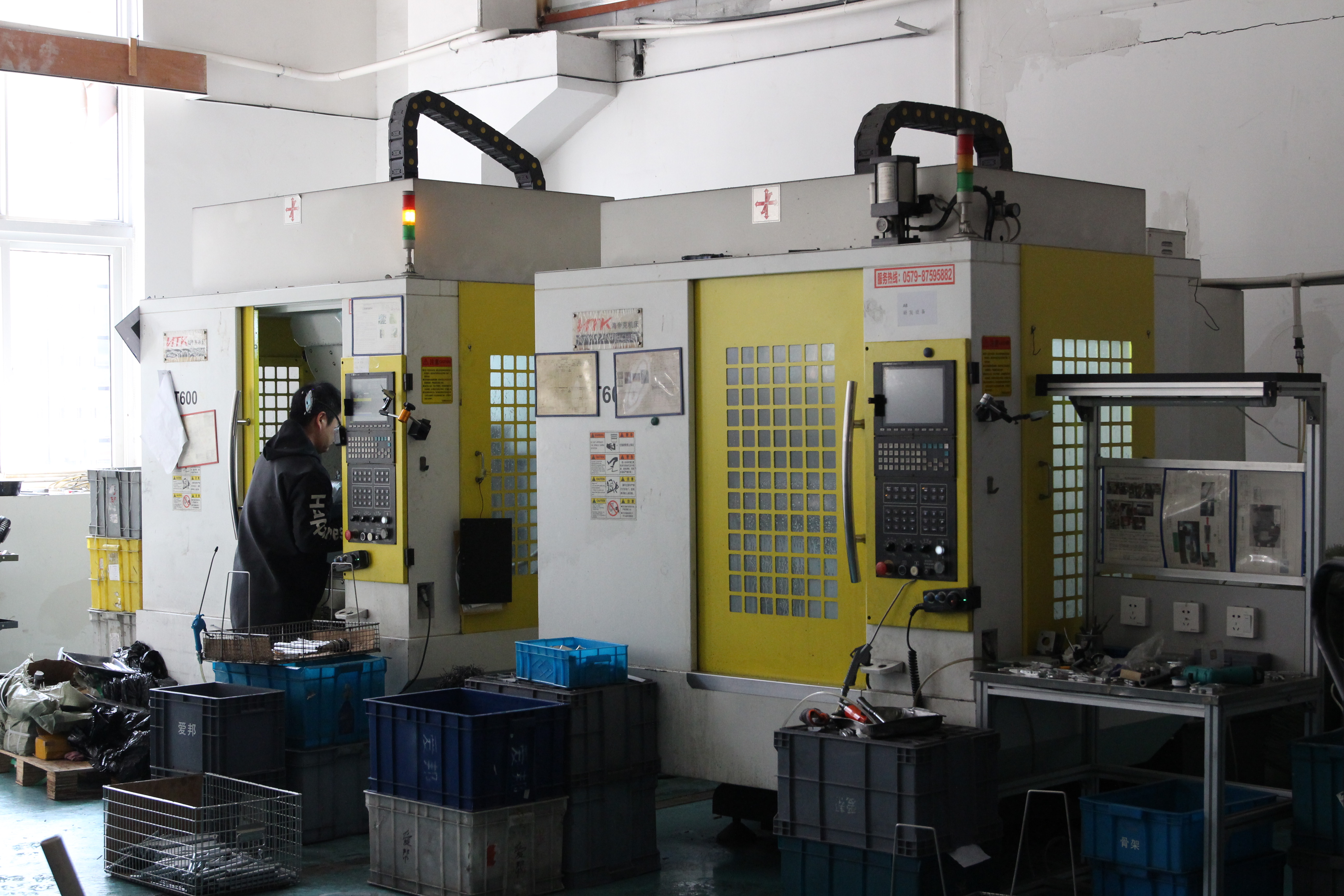

from digital cad design to physical prototype the custom machining workflow in action

Le processus d’usinage sur mesure, du prototype à la production

Vous avez conçu votre pièce en tenant compte de la fabrication — mais que se passe-t-il concrètement une fois que vous avez téléchargé ce fichier CAO ? Pour de nombreux ingénieurs et équipes achats, le passage de la conception numérique au composant physique semble être une « boîte noire ». Vous soumettez vos fichiers, attendez, puis recevez finalement les pièces. Or, comprendre ce qui se produit à l’intérieur de ce processus vous confère un véritable pouvoir : celui d’établir des délais réalistes, d’éviter des imprévus coûteux et de communiquer efficacement avec votre partenaire de fabrication.

La vérité est que la prototypage CNC, puis le passage à la production à grande échelle, implique des phases distinctes, chacune comportant des considérations spécifiques. La conception d’un seul prototype exige une réflexion différente de celle requise pour une série de cinquante pièces, qui elle-même diffère entièrement de la fabrication de milliers de pièces. Démystifions ensemble ce parcours étape par étape.

Du fichier CAO à la pièce terminée

Chaque pièce usinée sur mesure commence sa vie physique sous la forme d’un modèle numérique — mais le chemin qui mène de ce fichier à la pièce finie comporte davantage d’étapes que beaucoup ne le pensent. Selon des experts en procédés de fabrication , le procédé d’usinage CNC comprend plusieurs étapes clés, chacune étant essentielle pour garantir que les pièces répondent précisément aux spécifications de conception.

Voici le flux de travail typique, de la demande de devis à la livraison des pièces :

  1. Soumission du fichier CAO et examen initial : Vous téléversez votre modèle 3D (généralement au format STEP, IGES ou aux formats natifs de CAO), accompagné de plans indiquant les cotes critiques, les tolérances et les exigences relatives à l’état de surface. L’équipe d’ingénierie du fabricant examine les fichiers pour vérifier leur exhaustivité et identifie tout problème immédiat : cotes manquantes, spécifications peu claires ou éventuelles difficultés de fabrication.
  2. Retours sur la conception pour la fabrication (DFM) : Les fabricants expérimentés ne se contentent pas de chiffrer votre conception : ils l’améliorent. Cette étape permet d’identifier les caractéristiques susceptibles de poser problème : épaisseurs de paroi trop faibles pour un usinage stable, rayons trop petits pour les outils standards ou tolérances plus serrées que nécessaire sur le plan fonctionnel. Vous recevrez des recommandations permettant de réduire les coûts et d’améliorer les résultats, sans compromettre l’intention initiale de votre conception.
  3. Confirmation du choix du matériau : Bien que vous puissiez spécifier un matériau, cette étape permet de confirmer sa disponibilité et son adéquation. Si l’alliage que vous avez demandé présente des délais de livraison prolongés, des alternatives présentant des propriétés équivalentes pourraient être proposées. Le fabricant vérifie également que les certifications du matériau peuvent répondre à vos exigences — un point essentiel pour les applications aérospatiales, médicales ou automobiles.
  4. Planification du procédé et programmation : Une fois la conception et le matériau validés, les ingénieurs en fabrication déterminent la stratégie d’usinage optimale. Cela comprend la conception des dispositifs de serrage (mode de maintien de la pièce), le choix des outils, les paramètres de coupe et la séquence des opérations. Pour l’usinage prototypique CNC, cette planification doit concilier rapidité et précision : un délai de livraison court est important, mais pas au détriment de la qualité de la pièce.
  5. Production et inspection en cours de fabrication : L'usinage réel commence. Selon la complexité de la pièce, cela peut impliquer plusieurs montages, des changements d'outils et des inspections intermédiaires. Les contrôles qualité effectués pendant la production permettent de détecter les anomalies avant qu’elles ne se propagent à l’ensemble d’un lot.
  6. Inspection finale et finition : Les pièces terminées font l’objet d’une vérification dimensionnelle approfondie conformément à vos spécifications. Des opérations secondaires telles que le débarrassage, l’anodisation ou d’autres traitements de surface sont réalisées à ce stade. Pour les composants critiques, des rapports d’inspection documentant les mesures effectuées accompagnent la livraison.
  7. Emballage et livraison : Un emballage adéquat prévient les dommages en cours de transport — particulièrement important pour les surfaces de précision ou les caractéristiques délicates. Les pièces sont expédiées avec la documentation requise : certificats de conformité, certifications matériaux et données d’inspection, selon les spécifications.

Ce processus s’applique aussi bien à la commande d’un seul prototype qu’à celle de mille pièces de série — toutefois, l’accent mis sur chaque étape évolue sensiblement en fonction de la quantité.

Passer du prototype à la production

Imaginez que vous développez un nouveau produit. Votre première nécessité est simple : obtenir une pièce physique entre vos mains afin de vérifier que votre conception fonctionne. Par la suite, vous aurez besoin de dizaines de pièces pour les essais et la qualification. Enfin, vous devrez disposer de centaines, voire de milliers de pièces pour le lancement sur le marché. Chaque phase implique des priorités et des défis différents.

Quantités de prototypes (1 à 10 pièces)

À ce stade, la rapidité et la souplesse priment sur tout le reste. Vous validez des concepts, vérifiez les ajustements et procédez probablement à des itérations rapides. Les prestataires de services d’usinage de prototypes connaissent cette urgence : beaucoup proposent des délais de livraison accélérés de un à trois jours pour des pièces simples.

Ce qui compte pendant la phase de prototypage :

  • Délai d'exécution : Des jours, pas des semaines. Chaque jour de retard prolonge votre calendrier de développement.
  • Flexibilité de conception : Vous modifierez probablement quelque chose. Les prestataires de services d’usinage de prototypes doivent pouvoir intégrer des révisions sans processus de relance de devis longs et complexes.
  • Approximation des matériaux : L’utilisation de matériaux facilement disponibles, offrant une approximation raisonnable des matériaux destinés à la production finale, est souvent pertinente lors de la validation de la forme et de l’ajustement.
  • Coût par pièce : Supérieur à la production — les coûts de configuration et de programmation sont répartis sur très peu de pièces. Cela est attendu et acceptable.

Selon des experts en transition industrielle, la phase de prototype est inestimable, car elle « permet d’identifier les défauts de conception, de tester la fonctionnalité et de recueillir les retours des utilisateurs, éléments essentiels pour affiner le produit. » La prototypage CNC rapide vous permet d’échouer rapidement et d’apprendre plus vite — accélérant ainsi concrètement votre progression vers une conception prête pour la production.

Production à faible volume (10 à 100 pièces)

Vous avez validé votre conception. Vous devez désormais disposer d’un nombre suffisant de pièces pour des essais approfondis, des échantillons destinés aux clients ou une première entrée sur le marché. Cette étape intermédiaire introduit de nouveaux enjeux que le prototypage par usinage CNC seul ne prend pas en compte.

Ce qui change à faible volume :

  • Cohérence du processus : Un prototype parfait ne garantit pas cinquante pièces identiques. La maîtrise statistique des procédés et l’existence de procédures documentées deviennent alors essentielles.
  • Matériaux définitifs : L’utilisation des matériaux réellement prévus pour la production revêt désormais une importance capitale — vos essais doivent refléter les performances en conditions réelles.
  • Verrouillage de la conception : Les modifications deviennent plus coûteuses. Idéalement, votre conception doit être stabilisée avant de passer à des séries de faible volume.
  • Documentation qualité : Des rapports d’inspection du premier article, des certificats de matériaux et une validation des procédés peuvent être requis.
  • Optimisation des coûts : Les coûts de mise en place sont désormais répartis sur un plus grand nombre de pièces, ce qui réduit le prix unitaire. Les investissements liés à la programmation et à l’outillage commencent à porter leurs fruits.

Comme le souligne un expert en fabrication, la production de faible volume « permet d’effectuer des essais supplémentaires, d’évaluer le marché et d’affiner à la fois le produit et le procédé de fabrication, sans engager les coûts importants ni les engagements associés à une fabrication à grande échelle. » Les entreprises peuvent ainsi « itérer rapidement sur les conceptions de production, s’adapter aux évolutions du secteur ou introduire de nouvelles fonctionnalités sur la base de retours immédiats. »

Fabrication à grande échelle (100 pièces et plus)

L’augmentation de l’échelle de production change tout. L’accent se déplace alors de la rapidité et de la flexibilité vers l’efficacité, la régularité et l’optimisation des coûts. Les coûts de mise en place et de programmation—importants pour les prototypes—deviennent négligeables lorsqu’ils sont répartis sur des centaines ou des milliers de pièces.

Ce qui compte au volume de production :

  • Efficacité du processus : L’optimisation du temps de cycle devient critique. Gagner quelques secondes par pièce se traduit par des économies significatives sur de grands volumes.
  • Gestion de la durée de vie des outils : Les outils de coupe s’usent. Des calendriers prévisibles de remplacement empêchent la dégradation de la qualité pendant les longues séries de production.
  • Fiabilité de la chaîne d'approvisionnement : La disponibilité des matériaux et une fourniture régulière sont essentielles lorsque les plannings de production reposent sur un flux continu.
  • Contrôle statistique de la qualité : Les plans d’échantillonnage et les cartes de contrôle statistique des procédés (SPC) remplacent l’inspection à 100 % pour la plupart des caractéristiques.
  • Évolutivité : Votre fournisseur est-il en mesure de doubler sa production en cas de pic de demande ? Comprendre les contraintes de capacité permet d’éviter les ruptures d’approvisionnement.

Délais de livraison attendus et facteurs influençant ces délais

L’une des questions les plus fréquentes en usinage sur mesure : combien de temps cela prendra-t-il ? La réponse honnête dépend de plusieurs variables, mais comprendre les facteurs qui déterminent les délais de livraison vous aide à planifier de façon réaliste.

Phase de production Délai de livraison habituel Principaux facteurs influençant le délai
Prototype CNC (1 à 5 pièces) 1 à 5 jours ouvrables Complexité de la pièce, disponibilité des matériaux, exigences en matière de tolérances
Faible volume (10 à 100 pièces) 1 à 3 semaines Exigences en matière de dispositifs de maintien, documentation d’inspection, opérations secondaires
Volume de production (plus de 100 pièces) 2 à 6 semaines Approvisionnement des matériaux, planification des capacités, exigences qualité, certifications

Plusieurs facteurs influencent systématiquement les délais de livraison, quel que soit le volume commandé :

  • Disponibilité des matériaux : Les nuances courantes d’aluminium et d’acier sont expédiées rapidement. Les alliages exotiques ou des températures spécifiques peuvent nécessiter plusieurs semaines pour l’approvisionnement.
  • Complexité des pièces : Un simple support est usiné plus rapidement qu’un boîtier comportant de multiples caractéristiques et nécessitant plusieurs montages ainsi qu’un usinage étendu à 5 axes.
  • Exigences de tolérance : Des tolérances plus serrées exigent un usinage plus lent, des contrôles supplémentaires et, éventuellement, des opérations secondaires de finition.
  • Opérations secondaires : Les traitements thermiques, l’anodisation, le placage ou d’autres procédés de finition ajoutent plusieurs jours au calendrier.
  • Exigences en matière de documentation : Les inspections du premier article, les certificats de matériaux et la documentation qualité exhaustive prennent du temps à préparer.
  • Complétude de la conception : Des plans incomplets ou des spécifications ambiguës déclenchent des cycles de demandes d'information (RFI) qui retardent l'établissement des devis et le démarrage de la production.
Le passage du prototype à la production de masse est un processus complexe et exigeant, mais essentiel pour le développement à grande échelle d’un produit. Chaque étape — prototype, petite série et production de masse — présente des défis et des exigences spécifiques.

Comprendre cette progression vous permet de fixer des attentes réalistes et de communiquer efficacement avec vos partenaires de fabrication. Un fournisseur qui promet une livraison en trois jours pour une série de production complexe et exigeant des tolérances serrées ne maîtrise probablement pas le travail ou ne fait pas preuve de transparence quant à ses capacités. À l’inverse, un prototype usiné simple ne devrait pas nécessiter trois semaines, sauf si l’approvisionnement des matériaux pose effectivement des difficultés.

Une fois ce parcours de production compris, vous êtes prêt à explorer comment les exigences varient d’un secteur industriel à l’autre — et pourquoi les normes applicables aux composants aérospatiaux diffèrent radicalement de celles des produits grand public.

Applications industrielles et exigences spécialisées

Un support destiné à un avion commercial vit une existence fondamentalement différente de celle d’un support intégré dans un appareil grand public. Les températures, les pressions, les vibrations et les conséquences d’une défaillance ne pourraient pas être plus distinctes — et ces différences entraînent des exigences de fabrication radicalement différentes. Comprendre comment les pièces usinées sur mesure servent divers secteurs industriels vous aide à exprimer vos besoins de manière plus efficace et à évaluer si un fournisseur potentiel maîtrise réellement votre application.

Chaque secteur industriel a développé son propre écosystème de normes, de certifications et de spécifications. Ce qui est jugé acceptable dans le domaine des machines industrielles pourrait entraîner un échec catastrophique dans le secteur aérospatial. Ce qui convient aux produits grand public ne saurait jamais satisfaire aux réglementations applicables aux dispositifs médicaux. Examinons ce qui rend chaque secteur unique — et ce que vous pouvez attendre d’un partenaire en usinage spécialisé dans votre domaine.

Exigences en matière d’usinage aérospatial et de défense

En ce qui concerne l’usinage CNC de composants aérospatiaux, les enjeux ne pourraient pas être plus élevés. Les avions modernes contiennent entre 2 et 3 millions de pièces usinées avec précision, chacune nécessitant un contrôle qualité rigoureux. Selon des spécialistes de l’usinage aérospatial, l’industrie aérospatiale mondiale repose sur des techniques de fabrication spécialisées afin de maintenir son remarquable taux de sécurité, soit seulement 0,2 accident mortel par million de vols.

Quelle est la différence entre l’usinage CNC aérospatial et la fabrication standard ? La réponse réside dans chaque étape du processus :

  • Tolérances extrêmes : Alors que les ateliers mécaniques standards travaillent généralement avec des tolérances de ±0,005 pouce, l’usinage de précision aéronautique atteint systématiquement ±0,0001 pouce ou mieux. Cette amélioration de dix fois en précision exige des équipements spécialisés, des contrôles environnementaux stricts et une expertise avérée des opérateurs.
  • Conditions opérationnelles exigeantes : Les composants doivent fonctionner dans des environnements qui ne se rencontrent nulle part ailleurs : températures atteignant 2 000 °F (1 093 °C) dans les moteurs à réaction, variations de pression allant de 0,2 à 1,2 atm pendant le vol, et écarts de température allant de -65 °F à +350 °F (-54 °C à +177 °C), conformément aux normes techniques de Boeing.
  • Matériaux exotiques : L’usinage du titane devient courant dans les applications aéronautiques. Ce métal pèse 40 % moins que l’acier tout en offrant une résistance comparable, ce qui le rend idéal là où la réduction de poids est cruciale. Les superalliages tels qu’Inconel, Hastelloy et Waspaloy résistent à des températures extrêmes dans des applications critiques pour la mission, là où d’autres matériaux échoueraient.
  • Optimisation du poids : Des recherches menées par Airbus Engineering montrent qu'une réduction de poids de 45,4 kg (100 livres) sur un avion de ligne permet d'économiser environ 53 000 litres de carburant par an. Chaque gramme compte, ce qui pousse à concevoir des designs complexes de poches d’allégement permettant d’éliminer du matériau tout en préservant l’intégrité structurelle.

La certification la plus importante dans le domaine aérospatial ? AS9100 cette norme de management de la qualité constitue la référence mondiale spécifiquement développée pour la fabrication aérospatiale, ajoutant 105 exigences spécifiques au-delà du cadre de base de la norme ISO 9001:2015. Les installations doivent réussir des audits rigoureux menés par des organismes tiers afin d’obtenir et de conserver cette certification, qui doit être renouvelée tous les trois ans.

Normes relatives aux composants pour dispositifs médicaux

L’usinage de composants pour dispositifs médicaux présente un ensemble de défis particuliers : une précision comparable à celle requise dans le secteur aérospatial, des matériaux devant interagir en toute sécurité avec les tissus humains, et une surveillance réglementaire assurant la traçabilité de chaque composant, depuis la matière première jusqu’au patient.

Les exigences applicables à l’usinage de dispositifs médicaux comprennent :

  • Biodisponibilité : Les matériaux doivent être testés afin de garantir qu’ils ne provoqueront pas de réactions indésirables lorsqu’ils sont en contact avec le sang, les tissus ou les fluides corporels. La biocompatibilité du titane en fait un matériau essentiel pour les implants, tandis que des nuances spécialisées d’acier inoxydable sont utilisées pour les instruments chirurgicaux.
  • Compatibilité avec la stérilisation : Les composants doivent résister à des cycles répétés de stérilisation — par autoclavage, irradiation gamma, oxyde d’éthylène ou d’autres méthodes — sans se dégrader. Le choix des matériaux et l’état de surface influencent directement l’efficacité de la stérilisation.
  • Exigences en matière de finition de surface : Des imperfections microscopiques peuvent abriter des bactéries ou provoquer une irritation des tissus. Les composants médicaux exigent souvent des valeurs de rugosité de surface comprises entre 4 et 8 μin Ra pour les surfaces de contact — des niveaux qui nécessitent des procédés de finition spécialisés.
  • Traçabilité complète : Chaque composant doit pouvoir être tracé jusqu’aux lots spécifiques de matériau, aux dates d’usinage, aux opérateurs concernés et aux registres d’inspection. Cette chaîne documentaire permet une réponse rapide en cas d’apparition d’un quelconque problème de qualité.

La norme régissant les fabricants de dispositifs médicaux est ISO 13485 comme l’expliquent les spécialistes de la conformité , la conformité à la norme ISO 13485 est essentielle pour mettre en place un système de management de la qualité spécifiquement dédié aux dispositifs médicaux. Elle contribue à garantir une conception, un développement, une production et une livraison cohérents de produits sûrs et efficaces, tout en facilitant l’obtention des autorisations réglementaires dans de nombreux pays.

Outre la norme ISO 13485, les exigences de conformité de la FDA constituent une exigence supplémentaire pour accéder au marché américain. Des réglementations telles que le titre 21 du Code of Federal Regulations, partie 820 (Règlement relatif au système qualité) et partie 11 (dossiers électroniques et signatures électroniques) imposent des exigences spécifiques en matière de documentation et de maîtrise des processus, que les fabricants doivent intégrer à leurs opérations.

Attentes du secteur automobile

La fabrication automobile s’opère à l’intersection de la précision et du volume. Un seul modèle de véhicule peut nécessiter des millions de composants identiques au cours de sa durée de production — chacun devant répondre exactement aux mêmes spécifications que le premier.

Les exigences spécifiques du secteur automobile comprennent :

  • Capacité de production à haut volume : Contrairement au secteur aérospatial, qui produit de petits lots de pièces complexes, l’industrie automobile exige souvent des dizaines de milliers de composants identiques, livrés dans des délais très courts.
  • Contrôle statistique des processus : Comme les volumes sont trop élevés pour permettre un contrôle à 100 %, le secteur automobile s’appuie fortement sur la maîtrise statistique des procédés (MSP) pour surveiller et contrôler la production. Les fournisseurs doivent mettre en œuvre et documenter des méthodes statistiques prouvant que leurs procédés restent stables.
  • Intégration de la chaîne d'approvisionnement : Les attentes en matière de livraison « juste-à-temps » font des fournisseurs une extension des lignes d’assemblage. La fiabilité des livraisons est aussi importante que la qualité des pièces : un envoi manquant peut paralyser l’ensemble d’une installation de production.
  • Optimisation des coûts : La pression concurrentielle sur les prix est intense. Les fournisseurs automobiles doivent améliorer continuellement leur efficacité tout en maintenant les normes de qualité.

La norme de certification définissant les exigences qualité dans l’industrie automobile est IATF 16949:2016 . Selon le Groupe d’action de l’industrie automobile , cette norme définit les exigences relatives aux systèmes de management de la qualité pour les organisations opérant dans l’industrie automobile mondiale. Développée grâce à un engagement sans précédent de l’ensemble du secteur, elle a remplacé efficacement l’ISO/TS 16949 et harmonise les systèmes d’évaluation et de certification au sein de la chaîne d’approvisionnement automobile internationale.

L’IATF 16949 va au-delà d’un système général de management de la qualité pour traiter des préoccupations spécifiques à l’industrie automobile : la planification avancée de la qualité des produits (APQP), l’analyse des modes de défaillance et de leurs effets (AMDE), le processus d’approbation des pièces de production (PPAP), l’analyse des systèmes de mesure (ASM) et la maîtrise statistique des procédés (MSP). Ces « outils fondamentaux » constituent la base de la méthodologie qualité automobile.

Comparaison des exigences industrielles

La comparaison des exigences entre secteurs révèle à la fois des points communs et des différences critiques. Utilisez cette comparaison pour comprendre précisément ce que votre application exige réellement :

Industrie Matériaux typiques Spécifications critiques Certifications clés
Aéronautique et Défense Alliages de titane, Inconel, aluminium 7075, acier inoxydable, superalliages Tolérances allant jusqu’à ±0,0001 pouce, performances extrêmes en température, optimisation du poids, traçabilité complète AS9100, NADCAP (pour les procédés spéciaux)
Appareils médicaux Titane (biocompatible), acier inoxydable 316L, PEEK, cobalt-chrome Biocompatibilité, compatibilité avec la stérilisation, finition de surface Ra 4-8 μin, documentation complète ISO 13485, FDA 21 CFR Partie 820, ISO 14971 (gestion des risques)
Automobile Alliages d’aluminium, acier au carbone, acier inoxydable, plastiques techniques Consistance en grande série, capacité de maîtrise statistique des procédés (MSP), livraison en juste-à-temps (JIT), efficacité coût IATF 16949:2016, exigences spécifiques clients
Industriel/général Acier au carbone, aluminium, laiton, bronze, plastiques standards Adaptation fonctionnelle, tolérances raisonnables, ingénierie de la valeur, délais de livraison standard ISO 9001:2015 (niveau de base)

Remarquez comment les choix de matériaux reflètent les exigences liées à l’application. Le secteur aérospatial privilégie le rapport résistance/poids, ce qui favorise l’adoption de titane et d’alliages d’aluminium. Les applications médicales exigent une biocompatibilité éprouvée. Le secteur automobile cherche à concilier performances et coûts à grande échelle. Les applications industrielles acceptent généralement une plus grande variété de matériaux, en fonction des exigences fonctionnelles.

De même, les exigences en matière de certification sont directement corrélées à la gravité des conséquences. Une défaillance d’un composant aérospatial peut être catastrophique et irréversible. Une défaillance d’un dispositif médical compromet la sécurité des patients. Une défaillance dans le secteur automobile entraîne des rappels coûteux et des préoccupations en matière de sécurité. Une défaillance d’équipements industriels, bien que sérieuse, présente généralement un risque immédiat moindre pour la vie humaine — ce qui se traduit par des exigences de certification de base moins strictes.

Lorsque vous choisissez un partenaire en usinage, vérifiez que ses certifications correspondent aux exigences de votre secteur d’activité. Un atelier certifié ISO 9001 peut produire d’excellents composants industriels généraux, mais il peut ne pas disposer des systèmes de documentation, des contrôles de processus et des capacités d’inspection requis pour les applications aérospatiales ou médicales. À l’inverse, payer pour des processus au niveau AS9100 n’a guère de sens pour des pièces industrielles non critiques, où la norme ISO 9001 offre une assurance qualité appropriée.

La compréhension de ces exigences spécifiques au secteur vous prépare à la prochaine décision cruciale : choisir le bon partenaire de fabrication pour produire vos pièces usinées sur mesure.

quality inspection and certified processes define reliable custom machining partnerships

Choisir le bon partenaire en usinage sur mesure

Vous avez conçu votre pièce, sélectionné les matériaux, spécifié les tolérances et vous connaissez les exigences de votre secteur. Il vous reste désormais à prendre une décision qui peut faire ou défaire l’ensemble de votre projet : choisir le fabricant qui produira réellement vos pièces usinées sur mesure. Effectuez une recherche avec les termes « ateliers d’usinage CNC à proximité » ou « ateliers d’usinage à proximité » et vous obtiendrez des dizaines d’options — mais comment distinguer des partenaires véritablement compétents des ateliers qui vous causeront plus de soucis que de composants précis ?

La différence entre un bon partenaire en usinage et un mauvais partenaire va bien au-delà du prix. Elle influe sur vos délais de livraison, la constance de la qualité, votre expérience de communication et, en fin de compte, le succès de votre produit. Selon des experts en sélection de prestataires de fabrication, il ne s’agit pas simplement de faire fabriquer une pièce, mais bien de faire fabriquer une pièce parfaite, de manière efficace et fiable. Examinons ensemble les critères réellement déterminants lors de l’évaluation des entreprises spécialisées dans l’usinage de précision.

Des certifications de qualité qui comptent

Les certifications constituent un raccourci pour évaluer les capacités. Elles indiquent qu’un fabricant a investi dans des systèmes documentés, s’est soumis à des audits indépendants et s’est engagé à respecter des normes de qualité spécifiques. Toutefois, toutes les certifications n’ont pas le même poids : ce qui compte dépend entièrement de votre secteur d’activité.

Voici ce qu’il faut rechercher en fonction de votre application :

  • ISO 9001:2015 : La certification fondamentale en matière de management de la qualité. Toute opération sérieuse de fabrication devrait au minimum détenir cette certification. Elle témoigne de l’application d’approches systématiques en matière de qualité dans l’ensemble des activités, mais ne traite pas des exigences propres à un secteur industriel donné.
  • IATF 16949:2016 : La norme sectorielle automobile. Si vous achetez des composants destinés aux véhicules ou aux systèmes automobiles, cette certification est pratiquement obligatoire. Elle intègre les exigences de la norme ISO 9001 ainsi que des éléments spécifiques au secteur automobile, notamment la planification avancée de la qualité des produits (APQP), le processus d’approbation des pièces de production (PPAP) et la maîtrise statistique des procédés (SPC).
  • AS9100 : La norme aérospatiale et de défense. Cette certification ajoute 105 exigences supplémentaires à la norme ISO 9001, répondant aux besoins extrêmes de précision, de traçabilité et de documentation propres aux applications aérospatiales.
  • ISO 13485 : La norme relative aux dispositifs médicaux. Indispensable pour les composants destinés à des applications médicales, elle garantit l’existence de systèmes qualité spécifiquement conçus pour assurer la sécurité et l’efficacité des dispositifs médicaux.

Lorsque vous recherchez des ateliers mécaniques locaux ou un atelier d’usinage CNC à proximité de chez vous, ne partez pas du principe que ces établissements sont certifiés — vérifiez-le. Demandez des copies des certificats et contrôlez leurs dates de validité. Les certifications font l’objet d’audits de surveillance réguliers ; un certificat expiré peut révéler des problèmes systémiques.

Évaluation des capacités de fabrication

Les certifications attestent de l’existence de systèmes qualité, mais ce sont les équipements et l’expertise qui déterminent réellement les capacités de production d’un atelier. Votre évaluation doit examiner plusieurs dimensions fonctionnelles :

Équipement et technologie

Quelles machines l'installation exploite-t-elle ? Comme le soulignent les spécialistes de la fabrication CNC, la qualité des produits finis est inextricablement liée à la qualité et aux capacités des équipements. Une flotte moderne et bien entretenue de machines témoigne d’une vision prospective et d’opérations fiables.

  • Types de machines : Disposent-ils des capacités spécifiques requises pour vos pièces — fraisage 3 axes, 4 axes ou 5 axes ? Tournage CNC ? Usinage suisse pour les petits composants de précision ?
  • Équipement d'inspection: Recherchez des machines à mesurer tridimensionnelles (CMM), des comparateurs optiques, des appareils de mesure de la rugosité de surface, ainsi que d’autres outils de vérification. Selon les experts du secteur, un atelier équipé d’outils d’inspection avancés et régulièrement étalonnés démontre un engagement fort envers la précision.
  • Protocoles de maintenance : Même les meilleures machines ne valent que ce que vaut leur entretien. Les ateliers réputés appliquent des calendriers d’entretien rigoureux et des procédures d’étalonnage garantissant que les équipements fonctionnent constamment à leur capacité optimale.

Processus de contrôle qualité

Au-delà des certifications et des équipements, comment l’atelier contrôle-t-il réellement la qualité pendant la production ? La maîtrise statistique des procédés (MSP) constitue la référence en matière de surveillance des procédés. Selon la définition de la Société américaine pour la qualité , la MSP utilise des techniques statistiques pour maîtriser les procédés et détecter les anomalies au sein des systèmes internes avant qu’elles ne conduisent à des pièces défectueuses.

Les indicateurs clés de contrôle qualité comprennent :

  • Contrôle en cours de processus : L’atelier détecte-t-il les erreurs pendant la production, plutôt que de se limiter à des contrôles finaux ? Un contrôle qualité proactif réduit les déchets et garantit une production constante.
  • Inspection du premier article (FAI): Pour les séries de production, l’inspection de première pièce (FAI) vérifie que les premières pièces fabriquées répondent à toutes les spécifications avant le lancement de la production en série.
  • Contrôle statistique des processus : Les cartes MSP et les études de capabilité démontrent la stabilité du procédé — un aspect particulièrement important pour les volumes plus élevés, où l’inspection à 100 % devient impraticable.
  • Systèmes de traçabilité : Peuvent-ils fournir une documentation complète permettant de suivre les matériaux et les procédés ? Cette capacité est essentielle pour les composants critiques, car elle vous permet de retracer le parcours de chaque pièce, depuis la matière première jusqu’au produit fini.

Expertise Matériaux

Les différents matériaux usinent différemment. Un atelier expérimenté dans l’usinage de l’aluminium peut éprouver des difficultés avec les caractéristiques exigeantes du titane. Vérifiez que le fabricant possède une expérience documentée avec vos matériaux spécifiques : demandez-lui des exemples de travaux similaires ainsi que des références provenant de projets comparables.

Communication et réactivité

L’usinage est un processus collaboratif. À quelle vitesse l’atelier répond-il aux demandes d’information ? Fournit-il des devis clairs et détaillés ? Pouvez-vous communiquer directement avec le personnel technique en cas de besoin ? Comme l’insistent les experts en fabrication, d’excellentes compétences en communication et en gestion de projet peuvent faire ou défaire un projet. Une communication claire et régulière permet de bien gérer les attentes et de résoudre rapidement les problèmes.

Fiabilité des délais de livraison et évolutivité

Lorsque vous avez besoin de pièces, la rapidité est tout aussi importante que la qualité. Évaluez les partenaires potentiels en fonction de leur capacité à respecter — et à atteindre systématiquement — leurs engagements de livraison.

  • Délai de réalisation des prototypes : Sont-ils capables de fournir rapidement des prototypes lorsque vous devez valider rapidement votre conception ? Certaines entreprises d’usinage de précision proposent des services accélérés avec des délais d’exécution pouvant être aussi courts qu’un jour ouvrable pour les besoins urgents.
  • Capacité de production : Si votre projet réussit, peuvent-ils passer sans heurt de la phase de prototypage à la production en série, sans dégradation de la qualité ni retard dans les livraisons ?
  • Historique du respect des délais de livraison : Renseignez-vous sur leurs indicateurs de performance en matière de livraison. Les partenaires fiables suivent et communiquent régulièrement leur taux de livraison dans les délais.

La capacité à passer sans heurt du prototypage rapide à la production de masse constitue un avantage significatif. Travailler avec un seul partenaire tout au long du cycle de vie de votre produit élimine les changements de fournisseur, préserve les connaissances institutionnelles relatives à vos pièces et simplifie la gestion de la chaîne d’approvisionnement.

Mettre les critères d’évaluation en pratique

Lorsque vous recherchez un tourneur-fraiseur à proximité ou que vous évaluez des entreprises de usinage de précision, envisagez de créer un cadre d'évaluation structuré. Voici une liste de contrôle pratique :

  • Vérifier les certifications : Demandez des certificats en cours de validité correspondant aux exigences de votre secteur (ISO 9001 au minimum ; IATF 16949, AS9100 ou ISO 13485 pour les secteurs réglementés)
  • Évaluez les équipements : Vérifiez qu’ils disposent des machines adaptées à la géométrie de vos pièces et à vos exigences de tolérances
  • Examinez les systèmes qualité : Renseignez-vous sur la mise en œuvre de la maîtrise statistique des procédés (MSP), les capacités d’inspection et la documentation assurant la traçabilité
  • Vérifiez l’expérience avec les matériaux : Assurez-vous qu’ils possèdent une expertise démontrée avec les matériaux spécifiques que vous utilisez
  • Évaluer la communication : Notez les délais de réponse et la clarté des devis lors des premiers échanges
  • Confirmez la capacité de production : Assurez-vous qu'ils sont capables de gérer vos volumes — à la fois les prototypes actuels et l'augmentation éventuelle de la production
  • Demande de références : Demandez des coordonnées d'entreprises ayant des applications similaires

Pour les applications automobiles nécessitant la certification IATF 16949 et un contrôle rigoureux de la qualité par la maîtrise statistique des procédés (SPC), des fabricants tels que Shaoyi Metal Technology illustrent concrètement comment ces critères d'évaluation s'intègrent en pratique. Leur installation allie des systèmes qualité certifiés, des capacités de prototypage rapide et des délais d'exécution courts — y compris un délai d'un jour pour les prototypes urgents — tout en respectant la documentation et le contrôle des procédés exigés par les chaînes d'approvisionnement automobiles. Cette combinaison de rapidité, de certification qualité et de capacité d'adaptation à l'échelle, du prototypage à la production de masse, illustre les critères à rechercher lors de l'évaluation de partenaires potentiels pour des applications exigeantes.

Le bon partenaire de fabrication devient une extension de votre équipe d'ingénierie : il comprend vos exigences, identifie de manière proactive les problèmes potentiels et fournit systématiquement des pièces conformes aux spécifications. Ce type de relation demande du temps pour se développer, mais elle commence par une évaluation rigoureuse des critères réellement pertinents pour votre application spécifique.

Prendre des décisions éclairées pour votre projet de pièces sur mesure

Vous avez désormais parcouru l'intégralité du cheminement, depuis la compréhension de ce qu'est une pièce usinée sur mesure jusqu'à l'évaluation des partenaires de fabrication capables de concrétiser vos conceptions. Or, l'information sans action demeure simplement de l'information. Que vous soyez ingénieur en train de finaliser votre première composante sur mesure ou professionnel des achats cherchant à optimiser votre chaîne d'approvisionnement, les décisions que vous prendrez à partir de maintenant détermineront le succès ou l'échec de votre projet.

Le parcours allant du premier croquis à la ligne de production n’est pas linéaire. Il est itératif, collaboratif et parfois chaotique. Toutefois, équipé du cadre méthodologique approprié, vous pouvez aborder chaque étape en toute confiance — en transformant des décisions techniques complexes en étapes gérables qui mènent à l’usinage de pièces fonctionnant exactement comme prévu.

Points clés pour votre projet d’usinage sur mesure

Résumons l’ensemble des éléments abordés afin d’en extraire les principes fondamentaux qui garantissent le succès des prestations d’usinage CNC sur mesure :

Les erreurs les plus coûteuses dans l’usinage sur mesure ne surviennent pas sur le plancher d’atelier, mais durant la phase de conception. Impliquer dès le départ votre partenaire en fabrication, avant même la finalisation des plans, permet d’éviter des révisions onéreuses et de saisir des opportunités d’optimisation améliorant à la fois le coût et les performances.

Cette constatation reflète un changement fondamental de mentalité dans le domaine de la fabrication. Selon recherche sur l'implication précoce des fournisseurs les organisations qui intègrent dès le départ les équipes approvisionnement et ingénierie réalisent un délai plus court avant la mise sur le marché, des coûts réduits et moins de surprises en production. Lorsque les fournisseurs sont impliqués tout au long du processus de développement produit, ils apportent une expertise précieuse qui améliore la conception et les fonctionnalités, tout en simplifiant l’exécution du projet.

Voici votre cadre décisionnel résumé :

  • Comprenez d’abord vos exigences : Avant de demander des devis ou de sélectionner des matériaux, clarifiez ce que votre pièce doit accomplir. Définissez les tolérances critiques par rapport aux caractéristiques souhaitables mais non essentielles. Identifiez les conditions environnementales, les exigences de charge et les interfaces d’assemblage. Cette clarté évite à la fois la sur-ingénierie, qui gaspille des ressources financières, et la sous-ingénierie, qui entraîne des défaillances.
  • Associez le procédé à la géométrie : L'usinage CNC par fraisage excelle dans la réalisation de formes prismatiques et de surfaces complexes en 3D. Les services d'usinage CNC par tournage offrent des résultats optimaux pour les composants cylindriques. L'usinage suisse permet de produire des pièces petites, précises et à fort rapport hauteur/épaisseur. Choisir dès le départ le procédé adapté évite des solutions de contournement coûteuses en fabrication.
  • Sélectionner stratégiquement les matériaux : Équilibrez les exigences de performance avec l'usinabilité et le coût. L'aluminium s'usine plus rapidement et à moindre coût que l'acier inoxydable — mais seul cet dernier offre la résistance à la corrosion requise pour certaines applications. Laissez la fonction déterminer le choix du matériau, et non la familiarité ou des présupposés.
  • Conception pour la fabricabilité : Évitez les angles intérieurs vifs, les parois excessivement minces et les tolérances excessivement serrées. Chaque décision de conception a des répercussions sur la production — affectant le temps de cycle, les coûts d'outillage et les résultats en matière de qualité. Un atelier d'usinage sur mesure ne peut travailler qu'avec ce que votre conception lui fournit.
  • Spécifiez une précision adaptée : Des tolérances serrées coûtent cher. Concentrez les exigences de précision sur les caractéristiques essentielles au fonctionnement — surfaces d’assemblage, alésages de roulements, interfaces d’assemblage. L’application de tolérances standard aux dimensions non critiques permet de réduire les coûts sans compromettre les performances.
  • Vérifiez les capacités du partenaire : Les certifications, les équipements, les systèmes qualité et l’expertise en matériaux sont tous déterminants. Un prestataire en usinage de précision qualifié pour répondre aux exigences de votre secteur d’activité évite les difficultés de conformité et les défauts de qualité.

Passer à l'étape suivante

La suite dépend de votre position dans le calendrier de votre projet. Chaque étape exige des actions spécifiques :

Si vous êtes encore en phase de conception :

Le moment est maintenant idéal pour engager des partenaires de fabrication potentiels. Comme le soulignent les experts en collaboration, la collaboration précoce entre les équipes d’approvisionnement et d’ingénierie n’est plus un luxe, mais une impérative stratégique susceptible de transformer le développement produit. Demandez des retours sur la conception pour la fabrication (DFM) avant de finaliser vos plans. Les fournisseurs disposent de connaissances spécialisées en matière de fabricabilité, qui peuvent améliorer votre conception tout en réduisant les coûts.

Si vous êtes prêt à passer aux prototypes :

Préparez des fichiers CAO complets avec des tolérances clairement indiquées. Identifiez les caractéristiques critiques par rapport à celles qui peuvent accepter des tolérances standard. Déterminez si les matériaux destinés aux prototypes doivent correspondre à l’intention de production ou si des alternatives plus rapides à usiner peuvent valider initialement la forme et l’ajustement. Les services de tournage CNC et les opérations de fraisage peuvent souvent livrer des prototypes en quelques jours lorsque les conceptions sont prêtes pour la production.

Si vous passez à la production :

Vérifiez que la capacité de votre fournisseur correspond à vos besoins en volume. Confirmez que ses systèmes qualité—en particulier la mise en œuvre de la maîtrise statistique des procédés (SPC)—permettent de garantir une cohérence d’un lot de production à l’autre. Établissez des protocoles de communication clairs pour les commandes en cours. Les relations de production reposent sur la prévisibilité et la transparence.

Utilisez cette liste d’actions pour organiser vos prochaines étapes :

  • Finalisez la documentation de vos exigences — quelle fonction le composant doit-il remplir, et dans quel environnement ?
  • Finalisez les modèles CAO avec les indications appropriées de tolérances géométriques (GD&T) pour les caractéristiques critiques
  • Identifiez deux à trois partenaires de fabrication potentiels disposant des certifications pertinentes
  • Demandez aux fournisseurs qualifiés des retours d’information sur la conception pour la fabrication (DFM) ainsi que des devis
  • Comparez non seulement les prix, mais aussi la qualité de la communication, les engagements en matière de délais de livraison et la capacité d’adaptation à l’évolution des volumes
  • Prévoyez une validation des prototypes avant de vous engager sur des volumes de production
  • Définissez les exigences en matière de documentation qualité adaptées à votre secteur d’activité

Pour les lecteurs qui développent des composants automobiles, des ensembles de châssis ou des douilles métalliques sur mesure à haute précision, le passage du prototype à la production exige des partenaires alliant rapidité et systèmes qualité certifiés. Les solutions d'usinage automobile de Shaoyi Metal Technology illustrent cette combinaison : elles offrent des délais d’exécution d’un jour pour les prototypes urgents, tout en conservant la certification IATF 16949 et en appliquant un contrôle statistique des procédés rigoureux tout au long de l’augmentation de la production. Lorsque votre projet exige à la fois une itération rapide et une assurance qualité conforme aux normes automobiles, leurs capacités constituent un point de départ pratique pour l’évaluation de vos fournisseurs.

Les pièces usinées sur mesure représentent le point de convergence entre la vision conceptuelle et la réalité de la fabrication. Le parcours allant du concept à des composants prêts pour la production exige des connaissances techniques, une prise de décision stratégique et les bons partenariats. Vous disposez désormais des fondements nécessaires pour parcourir ce chemin avec succès — en transformant vos exigences en composants de précision qui fonctionnent exactement comme prévu, livrés dans les délais et dans le budget défini.

Questions fréquentes sur les pièces usinées sur mesure

1. Quel est le coût de l’usinage de pièces ?

Les coûts de l'usinage CNC varient en fonction du type de matériau, de la complexité de la pièce, des tolérances requises, du temps machine et du volume de production. Les tarifs horaires vont généralement de 50 $ à 150 $, selon le degré de sophistication de l'équipement et les exigences de précision. Les pièces prototypes coûtent davantage à l’unité en raison des coûts de mise en place répartis sur un nombre limité de pièces, tandis qu’un volume de production important réduit considérablement le coût unitaire. Des matériaux exotiques tels que le titane et des tolérances plus serrées augmentent exponentiellement les coûts. Pour les applications automobiles nécessitant une qualité certifiée selon la norme IATF 16949, des fabricants comme Shaoyi Metal Technology proposent des prix compétitifs avec des délais d’exécution rapides, à partir d’un jour ouvrable pour les prototypes urgents.

2. Comment commander des pièces CNC sur mesure ?

La commande de pièces usinées CNC sur mesure suit un processus simplifié : tout d'abord, téléversez vos fichiers CAO (STEP, IGES ou formats natifs) accompagnés de plans indiquant les tolérances et les états de surface. Ensuite, configurez votre commande en sélectionnant le matériau (métaux ou plastiques techniques), la quantité et les options de finition. Le fabricant fournit des commentaires d’analyse de la fabrication (DFM) afin d’identifier d’éventuels problèmes. Une fois le devis approuvé, la production débute, avec des inspections en cours de fabrication garantissant la qualité. Les pièces font l’objet d’une inspection finale avant expédition, accompagnée de la documentation requise. Pour les composants automobiles, des fournisseurs certifiés tels que Shaoyi Metal Technology peuvent passer sans heurt du prototypage rapide à la production de masse, tout en maintenant un contrôle qualité rigoureux basé sur la maîtrise statistique des procédés (SPC).

3. Quelle est la tolérance appliquée aux taraudages dans l’usinage CNC ?

Les tolérances des trous filetés suivent la norme ISO 965-1, qui définit les classes de tolérance pour un engagement correct entre boulons et écrous. La spécification la plus courante est 6H pour les filetages internes (trous taraudés) et 6g pour les filetages externes (boulons). Le chiffre indique la qualité de tolérance — des valeurs plus faibles correspondent à des tolérances plus serrées — tandis que la lettre indique la position par rapport à la dimension nominale. Pour les assemblages standards, l’association 6H/6g offre un équilibre optimal entre ajustement fiable et économie de fabrication. Pour les applications critiques, on peut spécifier 5H/5g afin d’obtenir un contrôle plus strict, tandis que dans les situations moins exigeantes, on peut recourir à 7H/7g afin de réduire les coûts d’usinage.

4. Quels matériaux conviennent le mieux aux pièces usinées sur mesure ?

Le choix du matériau dépend des exigences de votre application en matière de résistance, de poids, de résistance à la corrosion et de coût. L’aluminium 6061 offre une excellente usinabilité, des propriétés légères et une bonne conductivité thermique, ce qui le rend particulièrement adapté aux supports et aux boîtiers. L’acier inoxydable 304 assure une résistance à la corrosion supérieure, ce qui le rend idéal pour les applications médicales et agroalimentaires. Le titane se distingue par son rapport résistance/poids exceptionnel, ce qui le rend privilégié dans les domaines aérospatial et médical (implants). Pour les plastiques, le Delrin (polyacétal) allie haute résistance et faible coefficient de frottement, ce qui le rend adapté aux engrenages et aux paliers ; le nylon, quant à lui, offre une excellente résistance aux chocs. Le bronze excelle dans les applications de paliers grâce à ses propriétés autolubrifiantes. Discutez de vos besoins avec votre partenaire d’usinage afin d’obtenir des recommandations optimales.

5. Quelles certifications un atelier d’usinage CNC doit-il posséder ?

Les certifications requises dépendent de votre secteur d'activité. La norme ISO 9001:2015 constitue la référence minimale en matière de management de la qualité, que tout fabricant sérieux devrait posséder. Les applications automobiles exigent la certification IATF 16949:2016, qui intègre des exigences spécifiques au secteur automobile, notamment les méthodologies APQP, PPAP et SPC. Les composants aérospatiaux nécessitent la certification AS9100, qui ajoute 105 exigences supplémentaires à celles de l’ISO 9001. La fabrication de dispositifs médicaux exige la norme ISO 13485 afin de garantir la conformité réglementaire. Vérifiez systématiquement la validité des certificats et consultez la documentation actuelle relative aux audits tiers. Pour les projets automobiles, des partenaires tels que Shaoyi Metal Technology détiennent la certification IATF 16949, accompagnée d’un contrôle statistique des procédés rigoureux.

Précédent : Les secrets des pièces usinées sur CN : des défauts de conception aux commandes impeccables

Suivant : Pourquoi le coût de vos pièces d’usinage CNC est trop élevé — et comment y remédier

Obtenir un devis gratuit

Laissez vos informations ou téléchargez vos dessins, et nous vous aiderons avec une analyse technique dans les 12 heures. Vous pouvez également nous contacter directement par e-mail : [email protected]
E-mail
Nom
Nom de l'entreprise
Message
0/1000
Pièce jointe
Veuillez télécharger au moins une pièce jointe
Up to 3 files,more 30mb,suppor jpg、jpeg、png、pdf、doc、docx、xls、xlsx、csv、txt

FORMULAIRE DE DEMANDE D'INFORMATION

Après des années de développement, la technologie de soudage de l'entreprise comprend principalement le soudage à protection gazeuse, le soudage à l'arc, le soudage laser et diverses technologies de soudage, combinées avec des lignes d'assemblage automatiques, via les tests ultrasonores (UT), les essais radiographiques (RT), les contrôles par particules magnétiques (MT), les essais pénétrants (PT), les tests par courant de Foucault (ET) et les tests de force d'adhérence, pour atteindre une grande capacité, une haute qualité et des assemblages de soudage plus sûrs. Nous pouvons fournir des services de CAE, de MOULDING et des devis rapides 24h/24 pour offrir aux clients un meilleur service pour les pièces d'emboutissage et les pièces d'usinage du châssis.

  • Divers accessoires automobiles
  • Plus de 12 ans d'expérience dans le domaine de l'usinage mécanique
  • Atteindre un usinage précis et des tolérances strictes
  • Conformité entre la qualité et le processus
  • Peut offrir des services sur mesure
  • Livraison ponctuelle

Obtenir un devis gratuit

Laissez vos informations ou téléchargez vos dessins, et nous vous aiderons avec une analyse technique dans les 12 heures. Vous pouvez également nous contacter directement par e-mail : [email protected]
E-mail
Nom
Nom de l'entreprise
Message
0/1000
Pièce jointe
Veuillez télécharger au moins une pièce jointe
Up to 3 files,more 30mb,suppor jpg、jpeg、png、pdf、doc、docx、xls、xlsx、csv、txt

Obtenir un devis gratuit

Laissez vos informations ou téléchargez vos dessins, et nous vous aiderons avec une analyse technique dans les 12 heures. Vous pouvez également nous contacter directement par e-mail : [email protected]
E-mail
Nom
Nom de l'entreprise
Message
0/1000
Pièce jointe
Veuillez télécharger au moins une pièce jointe
Up to 3 files,more 30mb,suppor jpg、jpeg、png、pdf、doc、docx、xls、xlsx、csv、txt
