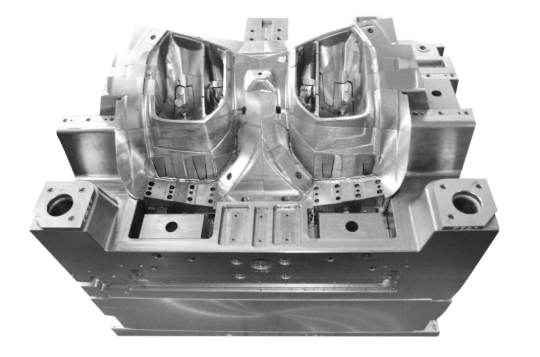

Quelles sont les matrices d'estampage automobile et pourquoi sont-elles essentielles ?

Chaque véhicule en circulation contient de 300 à 500 composants métalliques estampés. Panneaux de portière, capots, supports, attaches, renforts structurels — tous ces éléments ont commencé sous forme de tôles planes avant d’être transformés en pièces tridimensionnelles précises . Les outils responsables de cette transformation ? Les matrices d'estampage automobile.

Imaginez les matrices d’estampage comme des emporte-pièces hautement sophistiqués à l’échelle industrielle. Ces outils de précision exercent des centaines de tonnes de force afin de façonner, découper, plier et former des tôles métalliques selon des spécifications exactes. Lorsqu’une presse à estamper se ferme, elle applique une pression considérable à travers des matrices conçues sur mesure, produisant ainsi des composants finis en quelques secondes plutôt qu’en plusieurs minutes.

Les outils de précision derrière chaque panneau de carrosserie

Les matrices d'estampage automobile sont des systèmes d'outillages spécialisés conçus pour transformer des tôles métalliques planes en composants complexes de véhicules à l'aide d'une force et d'une pression contrôlées. Contrairement aux outils de fabrication génériques, les matrices d'estampage métallique doivent respecter des tolérances mesurées en microns — généralement comprises entre ±0,001 et ±0,005 pouce pour les composants critiques liés à la sécurité.

Pourquoi cette précision est-elle essentielle ? Un seul support, une seule attache ou un seul connecteur défectueux peut déclencher un rappel coûtant des millions d'euros. Les ancres de ceintures de sécurité, les boîtiers d'airbags et les composants de freinage exigent les tolérances les plus strictes, car la sécurité du véhicule en dépend. Cela fait des matrices d'estampage l'un des investissements les plus critiques dans la fabrication automobile.

Les matrices d'estampage permettent la production en série de pièces identiques avec une précision au niveau du micron : une seule presse peut estamper de 20 à 200 composants par minute tout en assurant une constance sur des millions de cycles de production.

De la tôle d'acier plane aux composants complexes

Le procédé d’estampage automobile repose sur quatre opérations fondamentales qui agissent conjointement au moyen d’ensembles de matrices :

• Découpe découpe la forme de base dans la tôle
• Perçage crée des trous et des ouvertures à des emplacements précis
• Pliage ajoute des angles et des courbures pour les supports de fixation et les renforts structurels
• Dessin étire la tôle afin d’obtenir des formes plus profondes, comme les panneaux de carrosserie ou les composants du carter d’huile

Vous vous demandez peut-être : qu’est-ce qu’une pièce d’après-vente, et en quoi est-elle liée à l’estampage ? De nombreux composants automobiles de remplacement — qu’ils soient d’origine équipementier (OEM) ou d’après-vente — sont fabriqués à l’aide de la même technologie de matrices d’estampage qui a servi à produire les pièces d’origine. La qualité de la matrice détermine directement la qualité de chaque pièce qu’elle produit.

Dans les sections à venir, nous examinerons comment ces matrices sont conçues, fabriquées et entretenues. Vous découvrirez les différences entre les matrices progressives, à transfert et composées, apprendrez comment les ingénieurs surmontent les défis posés par les aciers à haute résistance et l’aluminium, et comprendrez ce qui distingue les fournisseurs de matrices exceptionnels des autres. Que vous soyez ingénieur évaluant des options d’outillage ou acheteur à la recherche du partenaire de fabrication adapté, ce guide couvre l’intégralité du parcours, depuis le premier croquis jusqu’à la pièce finale.

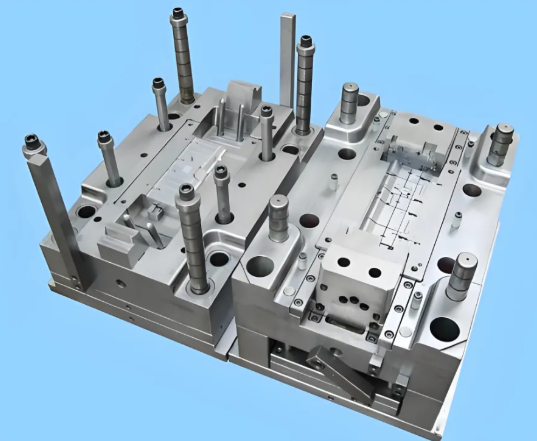

Composants essentiels d’un ensemble de matrice d’estampage

Vous êtes-vous déjà demandé ce qu’il y a à l’intérieur des outillages qui façonnent les panneaux de carrosserie de votre véhicule ? Une matrice d’estampage peut sembler, vue de l’extérieur, un simple bloc massif d’acier, mais ouvrez-la et vous y découvrirez un ensemble sophistiqué de composants de précision fonctionnant en parfaite coordination. Chaque pièce remplit une fonction spécifique, et la qualité de ces éléments individuels détermine directement si vos pièces finies respectent les tolérances automobiles — ou finissent à la ferraille.

Comprendre les composants d’une matrice d’estampage ne relève pas uniquement d’un savoir académique. Lorsque vous évaluez des options d’outillages de matrices ou que vous diagnostiquez des problèmes de production, connaître le rôle de chaque élément vous permet de prendre des décisions plus éclairées et de détecter les anomalies avant qu’elles ne provoquent des pannes coûteuses.

Explication des ensembles supérieurs et inférieurs de la matrice

L’ensemble de la matrice constitue la base de la totalité de l’ensemble de la matrice d’estampage envisagez-le comme le squelette qui maintient tous les autres éléments en alignement précis tout en fournissant une plateforme stable de fixation pour la presse à emboutir. Sans un jeu de matrices rigide et bien conçu, même les meilleurs composants de découpe et de formage produiront des pièces incohérentes.

Semelles de matrice sont les plaques de base massives qui constituent les moitiés supérieure et inférieure de chaque jeu de matrices pour emboutissage. La semelle inférieure de la matrice se fixe sur le plateau ou le berceau de la presse, tandis que la semelle supérieure s’attache au coulisseau ou au vérin de la presse. Il ne s’agit pas simplement d’éléments structurels : ce sont des surfaces usinées avec précision, devant conserver une planéité inférieure au millième de pouce afin d’assurer une répartition uniforme des charges pendant le fonctionnement.

Lorsque la machine à emboutir effectue un cycle, ces semelles absorbent et répartissent des forces pouvant dépasser plusieurs centaines de tonnes. Toute déformation ou désalignement à cet endroit se traduit directement par des erreurs dimensionnelles sur vos pièces finies. C’est pourquoi les semelles de matrices sont généralement fabriquées en acier à haute résistance ou en fonte, et traitées thermiquement pour garantir leur stabilité.

Broches de guidage et des douilles servent d'articulations qui maintiennent les ensembles supérieur et inférieur parfaitement alignés à chaque course de la presse. Des axes trempés et rectifiés avec précision, montés sur une semelle de matrice, coulissent dans des douilles tout aussi précises fixées sur la semelle opposée. Ce système assure un alignement constant, même après des millions de cycles.

La relation de tolérance est ici déterminante : les axes de guidage et les douilles maintiennent généralement l'alignement dans une fourchette de 0,0002 à 0,0005 pouce. Lorsque ces composants s’usent ou sont contaminés par des impuretés, l’effet se manifeste immédiatement sur la qualité des pièces — trous désaxés, lignes de découpe incohérentes et usure accélérée des éléments coupants.

Composants critiques soumis à l’usure et leurs fonctions

Bien que le jeu de matrices assure la structure, les composants actifs réalisent effectivement les opérations de formage et de découpe. Ces pièces entrent en contact direct avec la pièce à usiner et supportent les contraintes, les frottements et l’usure les plus élevés. Leur conception, le choix des matériaux et leur entretien déterminent à la fois la qualité des pièces produites et la durée de vie de la matrice.

Poinçons sont les composants mâles qui effectuent les opérations de poinçonnage, d’emboutissage et de formage. Dans les applications automobiles, la géométrie des poinçons doit être précise : un poinçon usé produit des bavures, des trous surdimensionnés et des dérives dimensionnelles pouvant entraîner un échec lors de l’inspection. Les matrices d’estampage en acier destinées à la production à grande échelle utilisent généralement des poinçons fabriqués dans des aciers à outils tels que les nuances D2, M2 ou le carbure de tungstène, afin d’assurer une résistance maximale à l’usure.

Blocs de matrice constituent la contre-partie femelle des poinçons dans les opérations de découpe. Le bloc de matrice comporte des ouvertures usinées avec précision, correspondant au profil du poinçon et dotées d’un jeu soigneusement calculé — généralement compris entre 5 % et 10 % de l’épaisseur de la tôle automobile. Cette relation de jeu est critique : un jeu trop faible entraîne une augmentation excessive de la force requise et une usure prématurée ; un jeu trop élevé rend les bavures inacceptables.

Éjecteurs résoudre un problème que vous ne considérez peut-être pas immédiatement. Après qu’un poinçon a percé le matériau, l’élasticité du métal fait qu’il serre fortement le poinçon. La plaque de dégagement repousse le matériau hors du poinçon lors de son retrait, évitant ainsi les coincements et garantissant une alimentation régulière. Les dispositifs de dégagement à ressort contribuent également à contrôler la pièce pendant les opérations de formage, améliorant ainsi la qualité de surface.

Plaques de pression et serre-flans contrôlent l’écoulement du matériau pendant les opérations d’emboutissage et de formage. Imaginez tirer une nappe à travers une bague : sans résistance contrôlée, celle-ci se froisse et se plisse. Les plaques de pression exercent une force calibrée pour maintenir le matériau à plat tout en autorisant un déplacement contrôlé, empêchant ainsi l’apparition de plis sur les panneaux automobiles profondément emboutis.

Pilotes garantir un positionnement précis de la bande ou de la pièce brute avant chaque opération d’emboutissage. Dans les matrices progressives, les poinçons de repérage s’insèrent dans les trous préalablement percés afin de positionner exactement la matière là où elle doit se trouver pour la prochaine station. En l’absence d’un repérage précis, des erreurs cumulées de positionnement rendent les opérations multi-station impossibles.

CompoNent	Fonction principale	Matériaux typiques	Impact sur la qualité automobile
Bases de matrice (supérieure/inférieure)	Fondation structurelle et fixation sur la presse	Fonte, acier à outils, acier allié	Stabilité dimensionnelle sur l’ensemble des séries de production
Goupilles de guidage et douilles	Alignement entre les deux moitiés de la matrice	Acier trempé, douilles en bronze	Alignement constant des trous, usure réduite
Poinçons	Percement, découpage et formage	Aciers à outils D2, M2, A2, carbure de tungstène	Contrôle des bavures, précision des trous, qualité des bords
Blocs de matrice	Surfaces féminines de coupe / de formage	Aciers à outils D2, A2, aciers obtenus par métallurgie des poudres	Précision dimensionnelle des pièces, finition de surface
Éjecteurs	Enlèvement de matière sur les poinçons	Acier à outils, acier à ressort	Alimentation constante, qualité de surface
Plaques de pression	Contrôle de l'écoulement de la matière pendant le formage	Acier à outils, fonte	Prévention des rides, épaisseur uniforme
Pilotes	Positionnement et repérage des bandes	Acier outil trempé	Précision multi-poste, caractéristiques constantes

L’importance de la relation entre la qualité des composants et la précision finale de la pièce ne saurait être surestimée. Les exigences en matière de tolérances dans l’industrie automobile imposent souvent une précision de positionnement inférieure à ±0,1 mm et des finitions de surface répondant à des normes d’apparence très strictes. Une erreur minime de quelques micromètres sur un composant peut déclencher une réaction en chaîne : dimensions incorrectes des pièces, usure accélérée des outils, taux de rebuts accru et arrêts imprévus coûteux.

Lorsque les ingénieurs spécifient un ensemble complet de matrices d’estampage, ils ne se contentent pas de commander des pièces : ils investissent dans un système intégré où chaque composant doit fonctionner en synergie. Comprendre la contribution de chaque élément au système dans son ensemble vous permet d’évaluer les fournisseurs, de diagnostiquer les problèmes de production et de prendre des décisions éclairées concernant les stratégies de maintenance et de remplacement. Une fois cette base établie, nous pouvons maintenant examiner comment les différents types de matrices — progressives, à transfert et composées — mettent en œuvre ces composants pour des applications automobiles spécifiques.

Matrices progressives, à transfert ou composées pour pièces automobiles

Vous devez fabriquer un nouveau composant automobile. Il peut s’agir d’un petit support, d’un grand panneau de porte ou d’un élément intermédiaire. Comment déterminer quel type de matrice permettra d’obtenir les meilleurs résultats ? Cette décision influence tous les aspects de la production, de la vitesse de fabrication à l’investissement en outillages — et une mauvaise sélection peut entraîner des coûts élevés liés à des révisions ou à des écarts par rapport aux objectifs de qualité.

La variété d'outillages de découpe et d'estampage disponibles peut sembler écrasante au premier abord. Les matrices progressifs, les matrices à transfert, les matrices composées et les matrices en tandem — chacune répond à des besoins spécifiques sur le marché des pièces automobiles . Comprendre quel type de matrice correspond aux exigences de votre composant constitue l'une des décisions les plus importantes que vous devrez prendre avant le démarrage de la production.

Matrices progressifs pour les petites pièces à forte cadence

Imaginez une bande métallique continue avançant à travers une série de stations, chaque station effectuant une opération spécifique — découpe, pliage, emboutissage — jusqu’à ce qu’une pièce finie soit évacuée à l’extrémité. Voilà l’estampage à matrice dans sa forme la plus efficace : la matrice progressive.

Les pièces automobiles embouties en continu comprennent des supports, des clips, des connecteurs, des bornes et de petites pièces de renforcement structurel. Ces composants partagent des caractéristiques communes : une taille relativement réduite, une complexité modérée et des volumes de production élevés. Une seule matrice progressive peut produire de 20 à 200 pièces par minute, ce qui en fait le choix privilégié lorsqu’il s’agit de fabriquer des millions de pièces identiques.

Pourquoi cette approche fonctionne-t-elle si bien pour les pièces plus petites ? L’alimentation continue en bande élimine le temps de manutention entre les opérations. Le matériau avance automatiquement d’une station à l’autre, et plusieurs pièces peuvent être imbriquées dans la largeur de la bande afin d’optimiser l’utilisation du matériau. Pour les opérations d’emboutissage automobile axées sur l’efficacité coût, les matrices progressives offrent le coût unitaire le plus bas à haut volume.

Toutefois, les matrices à progression présentent certaines limitations. La taille des pièces est limitée par la largeur de la bande et la capacité de la presse. Les emboutissages profonds deviennent difficiles, car la pièce reste attachée à la bande porteuse tout au long du processus. En outre, l’investissement initial en outillages est important : ces matrices sont des systèmes complexes, conçus avec une grande précision et nécessitant un capital important en amont.

Matrices à transfert pour composants structurels de grande taille

Que se passe-t-il lorsque votre pièce est trop grande pour être alimentée par bande ou nécessite des emboutissages profonds que les matrices à progression ne peuvent pas réaliser ? C’est précisément dans ce cas que les matrices à transfert excellent.

L’emboutissage à l’aide de matrices à transfert utilise des systèmes mécaniques ou hydrauliques pour déplacer des flans individuels d’une station à l’autre. Chaque station effectue une opération spécifique — emboutissage, découpe, perçage, rebordage — avant que le flan ne soit transféré vers la station suivante. Contrairement aux matrices à progression, la pièce est totalement séparée de la bande avant le début de la formation.

Les pièces embouties automobiles produites à l’aide de matrices à transfert comprennent les panneaux extérieurs de portières, les capots, les ailes, les toits et les grands composants structurels. Ces pièces nécessitent des emboutissages profonds, des géométries complexes et un contrôle dimensionnel précis que l’emboutissage progressif ne peut pas réaliser. Le caractère « arrêt-positions » des opérations de transfert permet un meilleur contrôle de l’écoulement de la matière à chaque étape de formage.

Les matrices à transfert offrent également un avantage en termes d’efficacité matérielle. Selon des données sectorielles fournies par Die-Matic Corporation, le procédé de transfert utilise moins de matière que l’emboutissage progressif, car les flans peuvent être optimisés en fonction de la géométrie spécifique de la pièce. Comme plus de la moitié du coût d’emboutissage provient de la matière, cette efficacité se traduit directement par une réduction du prix unitaire des grandes pièces.

Le compromis ? Les systèmes à matrice de transfert fonctionnent plus lentement que les opérations progressives en raison du temps nécessaire pour le transfert des pièces entre les stations. Ils conviennent particulièrement aux volumes moyens à élevés, lorsque la complexité des pièces justifie le temps de cycle supplémentaire.

Matrices composées et matrices en tandem : des solutions spécialisées

Tous les composants automobiles ne s’intègrent pas parfaitement dans la catégorie progressive ou celle du transfert. Les matrices composées et les configurations en ligne tandem comblent des lacunes importantes dans l’arsenal des procédés d’estampage.

Compound dies réalisent plusieurs opérations en un seul coup — découpe, pliage et formage se produisent simultanément. Cette intégration réduit considérablement le temps de production pour les pièces de volume moyen présentant une complexité modérée. Pensez aux rondelles, aux supports simples ou aux composants plats nécessitant une découpe et un formage, mais ne requérant pas plusieurs stations séquentielles.

La simplicité des matrices composées les rend économiquement avantageuses pour des volumes plus faibles, là où l’investissement dans des matrices progressifs n’est pas justifié. Elles sont plus rapides à fabriquer, plus faciles à entretenir et nécessitent une capacité de presse moindre que les solutions à plusieurs stations.

Lignes de matrices tandem adoptent une approche différente. Au lieu d’intégrer les opérations dans une seule matrice, les configurations tandem utilisent plusieurs presses disposées en série, chacune équipée d’une matrice dédiée à une opération spécifique. De grands panneaux de carrosserie, comme le capot du Tesla Model Y, suivent ce schéma : l’emboutissage forme la forme principale, le détourage coupe le contour extérieur, le perçage crée les trous de fixation et le rebordage plie les bords pour l’assemblage.

Les configurations tandem offrent une flexibilité que les matrices intégrées ne peuvent égaler. Chaque matrice peut être modifiée ou remplacée individuellement, sans qu’il soit nécessaire de reconstruire l’ensemble du système d’outillage. Pour des panneaux complexes nécessitant cinq opérations ou plus distinctes, cette approche modulaire s’avère souvent plus pertinente que la tentative de regrouper l’ensemble des opérations dans une seule matrice massive.

Associer les types de matrices aux applications automobiles

Le choix du type de matrice dépend de la correspondance entre vos exigences spécifiques et les avantages offerts par chaque technologie. Voici comment les différentes options se comparent selon les critères décisionnels clés :

Type de dé	Applications automobiles typiques	Volume de production	Plage de taille des pièces	Capacité de complexité	Investissement relatif en outillages
Progressif	Supports, clips, connecteurs, bornes, petites pièces de renforcement	Élevé (500 000+ unités par an)	Petite à moyenne	Modéré (profondeur d’emboutissage limitée)	Coût initial élevé, coût unitaire faible
Transfert	Panneaux de porte, capots, ailes, composants structurels	Moyen à élevé (100 000–1 million+ unités par an)	Moyenne à grande	Élevé (emboutissage profond, géométrie complexe)	Coût initial élevé, coût unitaire modéré
Composé	Rondelles, supports simples, composants emboutis plats	Faible à moyen (10 000–250 000)	Petite à moyenne	Faible à modéré	Modéré
Ligne en tandem	Grandes pièces de carrosserie, assemblages complexes nécessitant plusieurs opérations	Moyen à élevé (100 000–500 000+)	Grand	Très élevé (emboutissage multi-étages)	Très élevé (plusieurs matrices)

Quand les approches hybrides sont pertinentes

Parfois, la meilleure solution ne consiste pas à utiliser un seul type de matrice, mais une combinaison de types. Des approches hybrides émergent lorsque les pièces présentent des caractéristiques relevant de plusieurs catégories.

Prenons l’exemple d’un support structurel de taille moyenne comportant des éléments emboutis en profondeur et plusieurs perçages. Une matrice progressive pourrait réaliser efficacement les perçages, mais la profondeur d’emboutissage dépasse les limites imposées par l’alimentation en bande. La solution ? Une matrice hybride transfert-progressif qui utilise un système de transfert pour l’opération d’emboutissage, puis introduit la pièce partiellement formée dans les stations progressives pour les opérations ultérieures.

D’autres scénarios hybrides comprennent :

• Ébauchage progressif suivi de finition par transfert — mise en forme initiale dans des stations progressives à haute vitesse, suivie d’opérations de transfert de précision pour la géométrie finale
• Lignes tandem avec stations progressives intégrées — formage de grandes pièces dans des presses tandem, les petits éléments annexés étant réalisés dans des matrices secondaires progressives
• Matrices composées intégrées dans des systèmes de transfert — combinaison de plusieurs opérations simples à des stations de transfert individuelles afin de réduire le nombre total de stations

Le cadre décisionnel doit partir des exigences spécifiques de votre pièce : dimensions, complexité, volume de production et tolérances requises. À partir de là, évaluez quel type de matrice — ou quelle combinaison de matrices — offre le meilleur équilibre entre qualité, rapidité et coût total. Une fois le choix de la matrice établi, la phase critique suivante consiste à traduire la conception de votre pièce en outillages prêts pour la production, via le processus de conception et d’ingénierie des matrices.

Le processus de conception des matrices : de la conception à la production

Vous avez sélectionné le bon type de matrice pour votre composant automobile. Et ensuite ? Avant que l’acier ne soit usiné, la conception de votre pièce doit suivre un processus d’ingénierie rigoureux qui transforme un modèle CAO en outillage prêt pour la production. Ce parcours, allant du concept à la matrice automobile validée, détermine le succès ou l’échec du projet — bien avant le premier coup de presse.

Voici la réalité : accélérer la conception de la matrice afin d’économiser du temps au départ entraîne presque toujours des coûts plus élevés à terme. Les essais physiques, les retouches et les retards de production peuvent prendre des semaines et coûter des centaines de milliers de dollars. C’est pourquoi les principaux fabricants de matrices d’estampage investissent massivement dans des processus de conception pilotés par la simulation, permettant de détecter virtuellement les problèmes avant qu’ils ne se transforment en réalités physiques coûteuses.

Les cinq étapes du développement des matrices d’estampage automobile

Le procédé d’estampage métallique automobile pour le développement des matrices suit une progression structurée. Chaque étape s’appuie sur la précédente, passant d’une analyse de faisabilité de haut niveau à une ingénierie détaillée et précise qui guide la fabrication. Sauter des étapes ou accélérer l’analyse introduit des risques qui s’accumulent à mesure que le projet avance.

Étape 1 : Analyse de faisabilité

Avant tout travail de conception, les ingénieurs doivent répondre à une question fondamentale : cette pièce peut-elle réellement être estampée ? L’analyse de faisabilité examine la géométrie de la pièce, les spécifications du matériau et les exigences en matière de tolérances afin de déterminer si l’estampage constitue la méthode de fabrication appropriée — et, le cas échéant, quels défis sont à anticiper.

Ce processus de contrôle préliminaire permet d’identifier précocement les obstacles potentiels. Les emboutissages profonds dépassant les limites de formabilité du matériau, les géométries complexes nécessitant des outillages coûteux à plusieurs stations ou les tolérances serrées exigeant des procédés spécialisés émergent tous lors de l’analyse de faisabilité. Selon U-Need Precision Manufacturing, cette première analyse influence directement quatre facteurs clés : la qualité des pièces, le coût de production, l’efficacité manufacturière et la durée de vie des outillages.

Étape 2 : Mise en plan de la bande et planification des opérations

Pour les matrices progressifs et les matrices à transfert, la mise en plan de la bande définit la séquence d’opérations permettant de transformer une tôle plane en pièces finies. Ce plan détermine l’agencement des opérations de découpe, de formage et de finition — c’est là que s’obtient ou se perd l’efficacité matière.

Les ingénieurs équilibrent des priorités concurrentes lors du développement de la disposition de la bande : minimiser les déchets de matière, assurer une progression adéquate entre les stations, maintenir la stabilité de la bande et optimiser la vitesse de production. Une disposition bien conçue peut réduire les rebuts de 10 % à 15 % par rapport à une approche naïve, ce qui se traduit directement par une diminution des coûts unitaires dans le cadre de séries de production à haut volume.

Étape 3 : Développement de la surface d’emboutissage

La surface d’emboutissage est le domaine où l’ingénierie devient complexe. Concevoir une matrice d’emboutissage ne consiste pas simplement à créer un négatif de la géométrie de la pièce — cette approche produirait des fissures, des plis et des défauts dimensionnels dès le premier coup.

Étape 4 : Conception structurelle

Une fois la géométrie de la surface d’emboutissage définie, l’attention se porte sur la structure physique qui la supportera. Cela comprend le dimensionnement de la semelle de matrice, la spécification du système de guidage, ainsi que les détails mécaniques garantissant que la matrice résiste à des millions de cycles de production.

Étape 5 : Ingénierie détaillée

La phase finale produit une documentation complète de fabrication : modèles 3D, dessins 2D, tolérances, spécifications des matériaux et instructions de montage pour chaque composant. Ce lot guide les opérations d’usinage, de meulage et d’électroérosion qui transforment l’acier brut en outillages de précision.

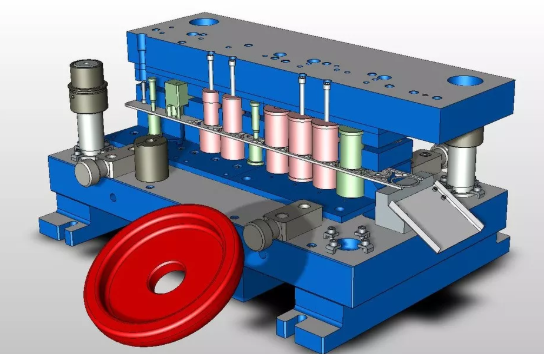

Simulation CAO dans le développement moderne de matrices

Imaginez pouvoir identifier précisément où votre pièce emboutie se fissurera, se froissera ou se déformera hors tolérance — avant même d’avoir dépensé un seul euro pour l’acier destiné à la fabrication des matrices. Telle est la puissance de la simulation par ingénierie assistée par ordinateur (IAO) dans le développement des matrices d’emboutissage automobile.

Les plateformes modernes d’IAO, telles qu’AutoForm, DYNAFORM et ESI PAM-STAMP, utilisent l’analyse par éléments finis pour modéliser numériquement l’ensemble du procédé de formage. Les ingénieurs saisissent la géométrie de la pièce, les surfaces des outils, les propriétés des matériaux et les paramètres du procédé. Le logiciel calcule les contraintes, les déformations, l’écoulement du matériau et la répartition de l’épaisseur à chaque milliseconde de l’opération de formage.

Que peut prédire la simulation ?

• Fissures et craquelures — les zones où le matériau s’étire au-delà de ses limites de formabilité
• Plis et défauts de surface — zones de compression excessive entraînant des défauts esthétiques
• Distribution de l'amincissement — variations d’épaisseur affectant l’intégrité structurelle
• Comportement de rebond élastique (springback) — récupération élastique entraînant des écarts par rapport aux tolérances dimensionnelles
• Forces de formage — exigences en termes de capacité nominale de la presse pour la sélection des équipements

Selon AutoForm, la simulation de formage est devenue une pratique standard dans la fabrication automobile, car elle permet aux ingénieurs de détecter les erreurs sur ordinateur dès les premières étapes. Le résultat ? Moins d’essais physiques d’outillages, des cycles de développement plus courts et des taux de réussite du premier coup nettement plus élevés.

La nature itérative de la conception pilotée par la simulation est essentielle. Les ingénieurs exécutent une première simulation, identifient les zones problématiques, modifient la géométrie de la matrice ou les paramètres du procédé, puis lancent une nouvelle simulation. Cette boucle d’itération virtuelle est bien moins coûteuse et bien plus rapide que l’alternative : fabriquer un outillage physique, effectuer des essais, identifier les défaillances, usiner à nouveau de l’acier trempé, puis répéter le processus jusqu’à ce que la matrice fonctionne correctement.

De la géométrie de la pièce à la conception de la surface d’emboutissage

Le défi de la conception de la surface d’emboutissage est souvent sous-estimé. La création de surfaces d’outillage permettant d’obtenir des pièces précises exige de prendre en compte le comportement du matériau, qui n’est pas toujours intuitif — notamment la compensation du retour élastique.

Lors de la mise en forme de tôle, celle-ci s’étire et se plie. Une fois les efforts de formage supprimés, l’élasticité du matériau provoque un retour partiel vers son état plat initial. Pour les panneaux automobiles, ce retour élastique peut atteindre plusieurs millimètres — dépassant largement les tolérances usuelles. Les ingénieurs doivent donc concevoir des surfaces d’emboutissage qui surplient intentionnellement le matériau afin qu’il revienne élastiquement à la géométrie finale correcte.

Selon La recherche d’ESI Group sur la conception de la surface d’emboutissage , des outils modernes tels que Die Starter permettent de générer une géométrie optimisée de la surface d’emboutissage en quelques minutes plutôt qu’en plusieurs jours. Ce logiciel utilise un solveur avancé pour ajuster automatiquement la forme du serre-flan, la géométrie de l’ajout et les forces de retenue des crans de retenue — garantissant ainsi une mise en forme réalisable avec une consommation minimale de matière.

Outre la géométrie de la pièce elle-même, la conception de la face de matrice doit intégrer :

• Surfaces d’addendum — extensions situées au-delà de la limite de la pièce, qui contrôlent l’écoulement de la matière pendant le formage
• Géométrie du serre-flan — surfaces qui pincent les bords de la tôle brute et régulent l’entrée de matière
• Filets de retenue — éléments saillants créant une résistance contrôlée au déplacement de la matière

Ces éléments additionnels guident l’étirement et le formage de la tôle afin d’obtenir la forme souhaitée. La matière excédentaire retenue par les addendums et les serre-flans est éliminée lors des opérations ultérieures, ne laissant que la géométrie finale de la pièce.

Principaux critères de conception des matrices d’estampage automobile

Chaque projet de matrice d’estampage automobile implique des compromis entre des exigences concurrentes. Les meilleures conceptions optimisent simultanément plusieurs facteurs :

• Qualité et épaisseur du matériau — les différentes nuances d’acier et les alliages d’aluminium présentent des caractéristiques de formabilité très différentes ; la conception de la matrice doit tenir compte du comportement spécifique de chaque matériau
• Exigences de profondeur d’emboutissage — des emboutissages plus profonds exigent une géométrie plus sophistiquée de la face de matrice, des tôles plus grandes et un contrôle rigoureux de l’écoulement de la matière
• Optimisation de la taille de la tôle — réduire au minimum la taille de la tôle permet de diminuer le coût des matériaux, mais des tôles trop petites provoquent des fissures en bordure et un formage irrégulier
• Stratégies de réduction des chutes — l’optimisation du nesting, la conception de la bande porteuse et l’élaboration de la forme de la tôle contribuent toutes à l’efficacité matière
• Exigences de marquage des pièces automobiles — les éléments d’identification doivent être intégrés dès la conception de la matrice afin d’assurer la traçabilité sans nuire à la qualité de la pièce
• Gestion des tolérances cumulées — les erreurs cumulées sur les opérations multi-postes doivent rester dans les tolérances spécifiées pour la pièce finale

L’économie de la fabrication par emboutissage rend ces considérations essentielles. Le matériau représente généralement plus de la moitié du coût total de la pièce dans une production à haut volume. Une conception de matrice permettant de réduire la taille de la tôle brute de seulement 5 % peut se traduire par des économies substantielles sur des millions de pièces. De même, la réduction du nombre d’itérations physiques d’essai grâce à des conceptions validées par simulation permet de gagner plusieurs semaines sur les délais de développement et d’éviter des cycles coûteux de reprise.

L’investissement en ingénierie consacré à une conception adéquate des matrices porte ses fruits tout au long du cycle de vie des outillages. Une matrice bien conçue produit des pièces conformes dès le premier coup, nécessite moins d’entretien et présente une durée de vie plus longue en production. Une fois le processus de conception achevé et validé par simulation, un nouveau défi émerge : adapter ces principes aux matériaux avancés qui sous-tendent les tendances d’allègement automobile.

Défis de l’emboutissage liés aux matériaux automobiles avancés

Voici un scénario auquel chaque ingénieur automobile est confronté aujourd’hui : votre client OEM exige des véhicules plus légers afin d’améliorer l’efficacité énergétique et d’augmenter l’autonomie des véhicules électriques (EV). La solution semble simple : remplacer l’acier doux conventionnel par de l’acier haute résistance avancé ou par de l’aluminium. Or, dès que vos matrices existantes entrent en contact avec ces nouveaux matériaux, tout change. Les pièces se détendent hors tolérance. Les forces de formage augmentent brusquement, dépassant la capacité nominale des presses. L’usure des surfaces des matrices s’accélère de façon inquiétante. Ce qui fonctionnait parfaitement depuis des décennies échoue soudainement.

Ce n’est pas un problème hypothétique. La volonté de l’industrie automobile de réduire le poids des véhicules a profondément modifié les exigences imposées aux matrices de découpage et emboutissage de tôles. Comprendre ces défis — ainsi que les adaptations de conception des matrices permettant de les surmonter — distingue les opérations de découpage et emboutissage métallique automobile performantes de celles qui peinent à maîtriser les taux de rebuts et les retards de production.

Maîtriser le retour élastique dans l’emboutissage des aciers haute résistance

Le retour élastique (springback) est la tendance du métal embouti à revenir partiellement vers sa forme plane initiale une fois la charge d'emboutissage supprimée. Tous les matériaux en tôle présentent un certain degré de retour élastique, mais ce phénomène s’intensifie considérablement avec les aciers avancés à haute résistance.

Pourquoi cela se produit-il ? Selon l’analyse de FormingWorld sur le comportement du retour élastique, la physique en jeu est simple : le retour élastique est proportionnel à la contrainte d’emboutissage divisée par le module d’élasticité. Lorsque vous doublez la limite d’élasticité d’un matériau, vous doublez effectivement son potentiel de retour élastique. Les nuances d’aciers avancés à haute résistance (AHSS), dont la limite d’élasticité approche 600 MPa — soit trois fois supérieure à celle des aciers doux conventionnels — entraînent, après emboutissage, une récupération élastique proportionnellement plus importante.

Les calculs deviennent encore plus complexes pour l’aluminium. Avec un module d’élasticité d’environ 70 GPa contre 200 GPa pour l’acier, l’aluminium présente un effet de rebond élastique environ trois fois supérieur à celui de l’acier pour des niveaux de contrainte équivalents. Pour les pièces embouties métalliques destinées à l’industrie automobile et exigeant des tolérances dimensionnelles strictes, cela constitue un défi technique fondamental.

Pourquoi le rebond élastique est-il particulièrement difficile à maîtriser ? Les panneaux automobiles réels ne subissent pas une répartition uniforme de la déformation. Des zones différentes d’une même pièce sont soumises à des niveaux de déformation variés, ce qui engendre des motifs complexes de rebond élastique, propres à chaque région. Ainsi, un panneau de porte peut présenter un rebond élastique différent au niveau de l’ouverture pour vitre par rapport à celui observé dans la zone de fixation des charnières — et ces variations peuvent différer d’une pièce à l’autre, même dans des conditions de production normales.

Les concepteurs de matrices luttent contre le rebond élastique à l’aide de plusieurs stratégies de compensation :

• Compensation par surcintrage — les surfaces de la matrice sont conçues pour cintrer le matériau au-delà de l’angle cible, afin qu’il revienne, par rebond élastique, à la géométrie finale correcte
• Redistribution des contraintes — les géométries de l’addendum et du dispositif de maintien sont optimisées afin de créer une répartition plus uniforme des déformations sur la pièce
• Optimisation des crans de retenue — les éléments de retenue sont calibrés pour contrôler l’écoulement de la matière et réduire les variations de rebond élastique
• Séquences d’emboutissage en plusieurs étapes — les géométries complexes sont réalisées progressivement afin de maîtriser la déformation élastique accumulée

Les simulations CAO modernes rendent la compensation du rebond élastique opérationnelle en prédisant la détente élastique avant l’usinage des outillages. Les ingénieurs itèrent sur des conceptions virtuelles, ajustant progressivement les surfaces des matrices jusqu’à ce que les pièces simulées respectent les tolérances requises après le rebond élastique. Sans simulation, les emboutissages en acier à haute résistance nécessiteraient de nombreux cycles coûteux d’essais physiques pour atteindre la précision dimensionnelle souhaitée.

Défis liés à la mise en forme de l’aluminium et solutions d’outillage

L’aluminium pose un ensemble de défis différent, allant au-delà de son rebond élastique prononcé. La limite inférieure de sa formabilité, sa tendance au grippage et sa sensibilité thermique exigent toutes des approches spécialisées en matière de conception des matrices.

Contrairement à l'acier, l'aluminium possède une fenêtre de formage plus étroite. Si l'on pousse trop loin le matériau, il se fissure sans présenter l'étranglement progressif qui signale, dans le cas de l'acier, un dépassement des limites de formage. Cette marge réduite de formabilité signifie que les conceptions initiales pour tôles d'acier automobile ne peuvent pas être directement transposées à l'aluminium : les géométries doivent être réexaminées, et parfois simplifiées, afin de tenir compte des limitations propres à ce matériau.

L'agrippement — mécanisme d'usure adhésive au cours duquel de l'aluminium se transfère sur les surfaces des matrices — engendre à la fois des problèmes de qualité et de maintenance. Selon Le guide de sélection des matrices de formage JEELIX , le formage de l'aluminium nécessite souvent des lubrifiants spécialisés et des revêtements de matrices pour contrer ce phénomène. Les revêtements PVD et CVD constituent de véritables amplificateurs de performance, allongeant considérablement la durée de vie des matrices lors du formage de composants automobiles en aluminium.

Les considérations spécifiques au matériau pour la conception des matrices destinées à l'aluminium comprennent :

• Des jeux plus importants dans les matrices — la résistance moindre de l'aluminium et sa plus forte capacité de reprise élastique exigent un ajustement des rapports entre poinçon et matrice
• Exigences en matière de finition de surface — des surfaces d’outils plus lisses réduisent le frottement et la tendance au grippage
• Sélection des revêtements — DLC (carbone de type diamant) et autres revêtements avancés empêchent l’adhérence de l’aluminium
• Gestion de la température — les procédés de formage à chaud peuvent améliorer la formabilité de l’aluminium pour des géométries complexes
• Systèmes de lubrification — les lubrifiants spécialisés conçus pour le formage de l’aluminium sont indispensables, et non facultatifs

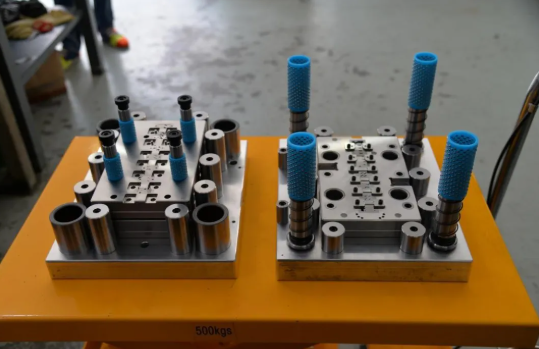

Adaptations des outils pour la production d’aciers avancés à haute résistance

Les aciers avancés à haute résistance imposent des exigences extrêmes aux matériaux et à la conception des outils. Des résistances à la traction dépassant 1500 MPa dans les nuances trempées sous presse génèrent des forces de formage deux à trois fois supérieures à celles de l’acier doux. Cela crée des défis qui vont bien au-delà de simples calculs de capacité.

Les aciers à outils conventionnels tels que le D2, qui offrent des performances satisfaisantes pour l’emboutissage de tôles d’acier doux, subissent une usure rapide et des dommages potentiels en surface lors du traitement des aciers ultra-résistants (AHSS). Les pressions de contact extrêmes peuvent provoquer des indentations permanentes sur les surfaces des matrices, compromettant ainsi leur précision dimensionnelle. Selon les recherches menées par JEELIX, les AHSS exercent une double agression sur les matrices : une usure abrasive due aux phases microstructurales dures, combinée à une usure adhésive résultant des pressions et températures intenses générées pendant le formage.

La réalisation réussie de pièces embouties en acier pour composants automobiles en AHSS exige des approches améliorées en matière d’outillages :

• Aciers outils de métallurgie des poudres — les aciers pulvérulents (PM) tels que les séries Vanadis et CPM offrent une résistance supérieure à l’usure tout en conservant la ténacité nécessaire pour résister aux écaillages sous les charges d’impact des AHSS
• Inserts en carbure de tungstène — un positionnement stratégique dans les zones à forte usure, telles que les crêtes de tirage et les rayons de formage, prolonge la durée de vie globale des matrices
• Traitements de Surface Avancés — les revêtements PVD réduisent le frottement et luttent contre les mécanismes d’usure adhésive favorisés par les AHSS
• Jeux modifiés — un contrôle plus strict des jeux entre poinçon et matrice compense la tolérance réduite à l’étirement des bords des aciers avancés à haute résistance (AHSS)

S’inscrire dans les tendances de l’allègement automobile

Ces défis liés aux matériaux ne disparaîtront pas — ils s’intensifient. L’engagement du secteur automobile en faveur de l’allègement, destiné à améliorer l’efficacité énergétique et à optimiser l’autonomie des véhicules électriques (VE), continue de stimuler l’adoption des aciers avancés à haute résistance (AHSS) et de l’aluminium sur l’ensemble des plateformes véhicules. Des réductions de poids de la caisse roulante (body-in-white) de 20 % à 30 % constituent des objectifs courants, réalisables uniquement grâce à un remplacement stratégique des matériaux.

Pour les opérations d’estampage, cela signifie que les matrices d’estampage de tôles doivent évoluer en parallèle avec les matériaux qu’elles façonnent. Les investissements réalisés dans les capacités de simulation, les matériaux avancés pour matrices et les revêtements spécialisés représentent le coût à supporter pour rester compétitif au sein des chaînes d’approvisionnement automobiles. Les entreprises qui maîtrisent ces défis obtiennent des avantages significatifs ; celles qui n’y parviennent pas font face à des problèmes de qualité croissants et à des marges en réduction.

Une fois les défis liés aux matériaux bien compris, la phase critique suivante porte sur ce qui se produit après la fabrication de la matrice : les opérations d’essai et de validation qui confirment la préparation à la production avant que les pièces n’atteignent les lignes d’assemblage.

Essai et validation des matrices avant la production

Votre matrice d’estampage a été conçue, simulée et usinée selon des spécifications rigoureuses. L’investissement dans les outillages s’élève à six ou sept chiffres. Mais voici une vérité malaisante : tant que cette matrice ne produit pas effectivement des pièces dans des conditions de production réelles, tout demeure théorique. Le processus d’essai et de validation de la matrice comble l’écart entre l’intention ingénierie et la réalité manufacturière — c’est précisément là que de nombreux programmes réussissent ou, au contraire, butent sur des retards coûteux.

Cette phase reçoit étonnamment peu d'attention dans les discussions industrielles, pourtant elle détermine directement si le fabricant de matrices de découpage vous a livré un outillage prêt à la production ou un point de départ coûteux nécessitant des mois d’ajustements. Comprendre ce qui se passe entre la construction de la matrice et sa mise en production vous permet d’établir des attentes réalistes, d’évaluer les capacités des fournisseurs et d’éviter les coûts cachés liés à une validation insuffisante.

Protocoles d’essai des matrices pour une qualité conforme dès la première série

Considérez l’essai de la matrice comme le moment de vérité de chaque décision technique prise lors de la conception. La presse se ferme, le métal s’écoule dans les cavités de la matrice et la physique révèle si les simulations correspondaient à la réalité. La qualité dès la première série — c’est-à-dire la production de pièces acceptables sans retouches importantes — distingue les entreprises automobiles de premier plan spécialisées dans le découpage des tôles de celles qui peinent face à des cycles de développement prolongés.

L’essai initial se déroule généralement sur le site du fabricant de matrices, à l’aide d’une presse d’essai adaptée à l’équipement de production prévu. Selon Normes nord-américaines pour matrices d'Adient 2025 , le fournisseur d’outillages doit faire fonctionner les matrices au rythme défini en coups par minute pendant une série de 300 coups, démontrant ainsi à la fois la qualité des pièces et la fiabilité mécanique avant l’expédition de l’outillage vers l’unité de production.

Que se passe-t-il lors de ces coups initiaux critiques ? Les ingénieurs surveillent les modes de défaillance immédiats :

• Fissures et craquelures — étirement du matériau au-delà des limites de formage, indiquant un problème de géométrie de la face de la matrice ou de la taille de la tôle brute
• Plis et chevauchements — compression excessive du matériau due à une pression insuffisante du serre-tôle ou à un réglage inadéquat des nervures de retenue
• Défauts de surface — rayures, marques de grippage ou aspect « peau d’orange » ne répondant pas aux normes d’aspect
• Écart dimensionnel — retour élastique, torsion ou erreurs de profil dépassant les tolérances spécifiées

L'estampage de pièces métalliques à des vitesses de production révèle des comportements dynamiques que les essais effectués à vitesse réduite ne permettent pas de détecter. La stabilité de l'alimentation de la bande, la fiabilité de l'éjection des chutes et les effets thermiques liés au fonctionnement continu apparaissent tous lors d'essais prolongés. L'objectif n'est pas simplement de produire une pièce conforme, mais de démontrer que la matrice est capable de fabriquer des milliers de pièces identiques, heure après heure.

Évaluation de la qualité des panneaux et ajustage de la matrice

Même lorsque les premières pièces semblent acceptables, un examen détaillé révèle souvent des défauts invisibles à l'œil nu. L'évaluation de la qualité des panneaux repose sur plusieurs techniques permettant de déterminer si les composants emboutis répondent aux spécifications automobiles.

Inspection visuelle permet de détecter les défauts de surface évidents, mais des évaluateurs qualifiés utilisent également des techniques telles que le polissage à l'huile (oilstoning) — un léger ponçage des panneaux à l'aide d'une pierre à huile afin de mettre en évidence les ondulations subtiles de la surface, les creux et les marques de la matrice. Pour les surfaces extérieures de classe A, comme celles des capots et des portes, même les imperfections mineures rejetées lors de l'inspection à l'huile doivent être corrigées.

Ajustage de la matrice est l'art d'ajuster le contact entre les surfaces de la matrice et le matériau embouti. À l'aide d'une teinture bleue de Prusse ou de composés marquants similaires, les outilleurs identifient les zones où l'acier entre en contact avec le matériau et celles où des jeux subsistent. Des spécialistes qualifiés de l'ajustage des matrices procèdent ensuite manuellement au meulage et au polissage des surfaces de la matrice jusqu'à obtenir un contact uniforme sur les zones critiques d'emboutissage et de découpe. Ce processus intensif en main-d'œuvre influence directement la qualité des pièces et la durée de vie des matrices.

Selon les normes Adient, tout acier d'emboutissage ou de découpe soudé pendant le développement de la matrice doit être remplacé avant la réception finale. Cette exigence reflète un principe qualité fondamental : les réparations par soudage sont acceptables pour les itérations de développement, mais les outillages destinés à la production doivent comporter des composants pleins, correctement traités thermiquement, afin de garantir une stabilité dimensionnelle sur des millions de cycles.

Normes de validation pour la mise en production

La validation de la production va au-delà de la fabrication de pièces conformes : elle démontre que l’outillage répond aux exigences rigoureuses du système qualité régissant la fabrication automobile. Pour les composants emboutis plaqués et autres pièces critiques, cette validation fournit une preuve documentée que le procédé est maîtrisé et capable.

La validation dimensionnelle repose fortement sur deux technologies complémentaires :

Équipements de contrôle sont des jauges sur mesure qui vérifient que les pièces répondent aux exigences d’assemblage. Les panneaux emboutis sont placés sur le dispositif de contrôle, et les inspecteurs vérifient que les points de positionnement, les surfaces de fixation et les caractéristiques critiques sont conformes aux tolérances prévues. Selon les exigences d’acceptation d’Adient, les pièces doivent réussir à 100 % le contrôle par jauge attributaire — aucune exception n’est admise pour l’approbation en production.

Dispositions des machines à mesurer tridimensionnelles (MMT) fournir des données dimensionnelles précises sur des dizaines ou des centaines de points de mesure. L’inspection par machine à mesurer tridimensionnelle (CMM) quantifie exactement comment les pièces formées se comparent à la géométrie nominale du modèle CAO, en identifiant à la fois les écarts moyens et les variations entre les pièces. La norme Adient exige des configurations CMM dimensionnelles portant sur six pièces, conformément au plan de mesure qualité, les pièces étant maintenues sur des références correspondant à celles du dispositif de contrôle des caractéristiques.

Un Cpk minimal de 1,67 doit être atteint sur un échantillon de 30 pièces pour toutes les dimensions critiques pour la sécurité et critiques pour le client identifiées sur le dessin.

Cette exigence de capacité statistique garantit que le procédé produit des pièces largement conformes aux spécifications, et non simplement acceptables dans la marge. Un Cpk de 1,67 signifie que la moyenne du procédé se situe à au moins cinq écarts-types de la limite de spécification la plus proche, offrant ainsi une marge substantielle face aux variations normales.

Le parcours de validation séquentielle

Du premier essai jusqu'à l'approbation de la production, la validation suit un déroulement structuré. Chaque étape renforce la confiance dans la capacité de la matrice à fonctionner de manière fiable en fabrication à grande échelle :

1. Essai avec outillage souple — essais initiaux de formage utilisant un outillage préliminaire afin de vérifier le fonctionnement de base de la matrice et d'identifier les principaux problèmes de formage avant durcissement
2. Essai avec outillage dur chez le fabricant de matrices — fonctionnement continu de l'outillage destiné à la production sur 300 pièces, démontrant la fiabilité mécanique et produisant des pièces échantillons pour une première évaluation dimensionnelle
3. Approbation du relevé dimensionnel sur six pièces — les données issues de la machine à mesurer tridimensionnelle (MMT) confirment que les pièces respectent les spécifications ; cette approbation est obligatoire avant de programmer la réception finale dans l'atelier de production
4. Installation dans l'atelier de production — installation de la matrice dans la presse de production prévue, avec tous les équipements auxiliaires (alimentateurs, convoyeurs, capteurs)
5. cycle de production de 90 minutes — fonctionnement continu au rythme de production en mode entièrement automatique, démontrant une capacité durable
6. étude de capacité sur 30 pièces — validation statistique confirmant que le procédé satisfait aux exigences de Cpk pour les dimensions critiques
7. Validation finale et documentation — liste de vérification de validation finalisée, modèles CAO mis à jour et toute la documentation technique soumise pour la mise en production

Ce processus s’étend généralement sur plusieurs semaines, avec des boucles d’itération en cas de problèmes. Selon l’expérience du secteur, les matrices sont garanties quant à leur qualité d’exécution et à leur capacité de production pour un minimum de 50 000 coups effectués en mode entièrement automatique — ce qui garantit le maintien de la qualité initiale.

IATF 16949 et exigences du système qualité

Les opérations d’estampage automobile ne s’inscrivent pas dans un isolement : elles s’intègrent à des systèmes rigoureux de management de la qualité. La certification IATF 16949 constitue la norme qualité minimale requise pour les fournisseurs automobiles, et ses exigences influencent directement les processus de validation des matrices.

La norme impose la maîtrise statistique des procédés (MSP) pour surveiller les caractéristiques clés pendant la production. Selon les lignes directrices sectorielles relatives aux outils fondamentaux de l’IATF 16949 , la MSP utilise des cartes de contrôle pour détecter les variations et identifier les tendances avant qu’elles ne conduisent à la fabrication de pièces défectueuses. Pour les composants emboutis, cela implique une surveillance continue des dimensions critiques, accompagnée de plans d’action définis dès lors que les mesures s’approchent des limites de contrôle.

Lorsqu’on évalue les fournisseurs offrant la meilleure qualité dans les chaînes d’approvisionnement du marché de l’après-vente automobile ou des équipementiers (OEM), la certification IATF 16949 constitue une garantie essentielle. Les fournisseurs certifiés mettent en œuvre des systèmes qualité documentés couvrant la planification avancée de la qualité des produits (APQP), le processus d’approbation des pièces de production (PPAP), l’analyse des modes de défaillance et de leurs effets (AMDE) et l’analyse des systèmes de mesure (ASM) — tous ces outils intervenant dans les activités de validation des outillages.

Même les meilleures marques de pièces automobiles après-vente s'appuient sur ces mêmes principes de validation. Que l'on produise des équipements d'origine ou des composants de remplacement, le procédé d'estampage doit démontrer une production maîtrisée et capable, garantissant une qualité constante pièce après pièce.

L'investissement consacré à un rodage et à une validation rigoureux des matrices porte ses fruits tout au long du cycle de production. Les matrices mises en service après une validation approfondie génèrent moins de défauts, nécessitent moins d'entretiens imprévus et respectent systématiquement les délais de livraison. En revanche, celles qui sont lancées précipitamment en production sans validation complète deviennent des sources de problèmes récurrents : elles mobilisent inutilement des ressources ingénierie, génèrent des rebuts et nuisent aux relations avec les clients. Une fois la validation achevée et la production approuvée, l'attention se porte sur le maintien des performances des matrices sur les millions de cycles à venir.

Entretien des matrices et optimisation de leur durée de vie

Votre matrice d'estampage a passé la validation avec brio. La production a démarré sans accroc, et les pièces arrivent aux lignes d'assemblage selon le calendrier prévu. Mais voici ce que de nombreuses opérations négligent : cet investissement coûteux en outillages est désormais soumis à un compte à rebours. Chaque course de presse génère de l'usure. Chaque série de production accumule des contraintes. En l’absence d’une maintenance systématique, même les matrices d’estampage les mieux conçues se dégradent progressivement jusqu’à ce que des défaillances qualité imposent des réparations d’urgence coûteuses — ou pire, des arrêts de production imprévus.

La maintenance des matrices n’est pas un travail spectaculaire, mais elle fait la différence entre un outillage capable de produire des millions de pièces conformes et un outillage qui devient une source constante de non-conformités qualité et d’interventions urgentes. Selon l’analyse du Phoenix Group sur la gestion des ateliers de matrices, un système de maintenance mal défini peut réduire fortement la productivité des lignes de presse et augmenter les coûts en raison de défauts de qualité, de déchets et d’arrêts non planifiés.

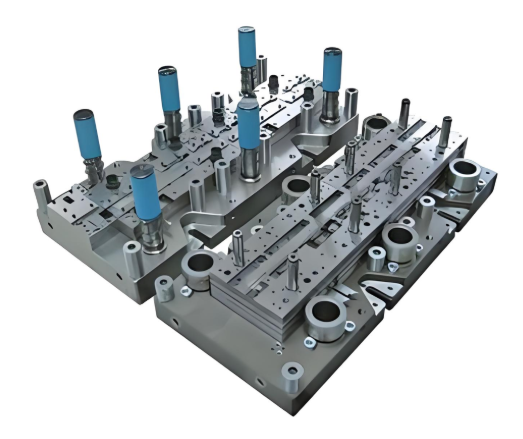

Calendriers de maintenance préventive pour les matrices de production

Considérez la maintenance préventive comme une assurance contre les pannes catastrophiques. Des inspections régulières permettent de détecter les problèmes naissants avant qu’ils ne s’aggravent en urgences paralysant la production. L’alternative ? Attendre que des bavures apparaissent sur les pièces, que les tolérances sortent des spécifications ou que vous perceviez des bruits inquiétants provenant de votre machine à emboutir — auquel cas vous expédiez déjà des produits de qualité douteuse et faites face à des réparations coûteuses.

Une maintenance préventive efficace commence par des protocoles d’inspection structurés. Selon les meilleures pratiques industrielles en matière de maintenance des outillages et matrices , des examens visuels réguliers doivent rechercher des fissures, des ébréchures ou des déformations sur les surfaces et les arêtes de travail. L’utilisation d’outils grossissants permet de repérer des défauts mineurs susceptibles d’affecter la qualité des pièces avant qu’ils ne deviennent des problèmes majeurs.

Que devez-vous inspecter et à quelle fréquence ? La réponse dépend du volume de production, du matériau mis en forme et de la criticité des composants. Les opérations industrielles de découpage à grande échelle utilisant des aciers avancés à haute résistance (AHSS) peuvent nécessiter des inspections quotidiennes, tandis que les séries de moindre volume réalisées en acier doux pourraient permettre d’étendre ces contrôles à une fréquence hebdomadaire. L’essentiel est d’établir des intervalles réguliers adaptés à vos conditions spécifiques.

Les signes courants indiquant la nécessité de réparations sont les suivants :

• Bavures sur les pièces embouties — des arêtes de coupe usées ne permettant plus un cisaillement net
• Dérive dimensionnelle — des tolérances qui se rapprochent progressivement des limites spécifiées
• Exigences croissantes en matière de force de presse — des surfaces usées ou grippées générant un frottement supplémentaire
• Bruits inhabituels pendant le fonctionnement — une éventuelle désalignement ou une détérioration des composants
• Défauts de surface sur les tôles embouties —l'usure de surface se transférant aux pièces

Selon les recommandations d'entretien de Wisconsin Metal Parts, conserver la dernière pièce de chaque série de production ainsi que la bande terminale aide les outilleurs à enquêter et à cibler précisément les zones problématiques. Chaque matrice laisse des indices sur ce qui se produit : un outilleur qualifié est capable de décrypter ces indices et de reconstituer l’historique de cette matrice.

Composant de la matrice	Intervalle de vérification	Actions d’entretien typiques	Panneaux d'avertissement
Poinçons de découpe	Tous les 10 000 à 50 000 coups	Aiguiser les bords, vérifier la présence d’écaillage, contrôler les dimensions	Bavures sur les pièces, augmentation de la force de coupe
Butées / blocs de matrice	Tous les 25 000 à 75 000 coups	Vérifier les jeux, rectifier les arêtes coupantes, remplacer les plaquettes usées	Arrachement des chutes, qualité incohérente des perçages
Goupilles de guidage et douilles	Hebdomadaire ou tous les 50 000 coups	Nettoyer, lubrifier, vérifier l’usure et les rayures	Caractéristiques désaxées, usure accélérée des composants
Ressorts	Mensuel ou selon le calendrier de maintenance préventive	Vérifier la tension, remplacer les ressorts fatigués	Découpage irrégulier, problèmes d’alimentation
Surfaces de formage	À chaque série de production	Nettoyer, inspecter les brûlures par adhérence, appliquer un lubrifiant	Défauts de surface sur les panneaux, marques de rayures
Pilotes	Tous les 25 000 à 50 000 coups	Vérifier l'usure, vérifier la précision du positionnement	Erreurs cumulées de positionnement, caractéristiques mal positionnées

Quand rénover plutôt que remplacer les outillages usés

Chaque matrice usée pose une question : la réparer, la rénover ou la remplacer entièrement ? Le choix approprié dépend de l’ampleur de l’usure, des besoins restants en production et de la rentabilité de chaque option. Prendre la bonne décision permet d’économiser significativement ; à l’inverse, une mauvaise décision gaspille des ressources sur un outillage qui aurait dû être mis au rebut — ou conduit à éliminer prématurément des matrices encore bonnes pour plusieurs années d’utilisation.

La durée de vie typique d’une matrice varie considérablement selon plusieurs facteurs. Un outillage de découpe emboutissage formant de l’acier doux à des volumes de production modérés peut assurer de 1 à 2 millions de coups avant une rénovation majeure. La même matrice traitant des aciers ultra-résistants (AHSS) pourrait nécessiter une intervention après seulement 200 000 à 500 000 coups. La dureté du matériau, la qualité des revêtements, les pratiques de lubrification et la régularité de la maintenance influencent toutes la longévité.

La rénovation est justifiée lorsque l'usure est localisée et que la structure de la matrice reste intacte. Les options courantes de rénovation comprennent :

• Usinage à nouveau des surfaces usées — meulage et polissage afin de restaurer la précision dimensionnelle et l'état de surface
• Remplacement d'éléments insérés — remplacement des composants d'usinage ou de formage usés tout en conservant la structure de la matrice
• Traitements de surface — application de revêtements PVD, de nitruration ou de placage au chrome pour améliorer la résistance à l'usure
• Réparation par soudage et re-meulage — reconstruction des zones grippées ou endommagées, suivie d'un usinage permettant de retrouver les cotes spécifiées

Selon l'expertise en maintenance du groupe Phoenix, la remise à neuf des matrices commence par une inspection approfondie visant à identifier tous les composants usés ou endommagés. Le démontage et le nettoyage permettent de mettre en évidence les modes d'usure ainsi que les dommages cachés, ce qui détermine la portée des travaux de réparation. Des traitements de surface tels que la nitruration ou le placage au chrome, appliqués lors de la remise à neuf, peuvent considérablement prolonger la durée de vie des matrices au-delà des spécifications d'origine.

Quand faut-il remplacer plutôt que rénover ? Envisagez le remplacement lorsque :

• Les composants structurels présentent des fissures de fatigue ou une déformation permanente
• Le retrait cumulé de matière dû aux retouches a compromis la rigidité
• Des changements de conception rendent la matrice existante obsolète
• Le coût de la remise à neuf approche 60 à 70 % du coût d’un nouvel outillage
• Les exigences de production ont considérablement évolué depuis la conception initiale

Le cadre décisionnel doit prendre en compte le coût total de possession, et pas seulement la dépense immédiate liée à la réparation. Un moule remis à neuf nécessitant une surveillance fréquente peut coûter davantage sur le reste de sa durée de vie qu’un investissement dans un nouvel outillage conçu avec des matériaux et des revêtements mis à jour. Le suivi de l’historique de maintenance aide à éclairer ces décisions : les organisations qui tiennent des registres détaillés de toutes les interventions d’entretien peuvent affiner les intervalles de maintenance préventive et prendre des décisions de remplacement fondées sur des données.

Une maintenance adéquate transforme les matrices de découpage et d'emboutissage, qui sont des actifs en dépréciation, en ressources de production à long terme. L'investissement dans des inspections systématiques, des réparations opportunes et des remises à neuf stratégiques porte ses fruits grâce à une qualité constante des pièces, à une réduction des arrêts imprévus et à une prolongation de la durée de vie des outillages. Une fois les pratiques de maintenance établies, la prochaine étape consiste à analyser l’ensemble des coûts — de l’investissement initial dans les outillages jusqu’à l’économie de production et au retour sur investissement.

Considérations relatives aux coûts et retour sur investissement (ROI) pour l’investissement dans les matrices de découpage et d'emboutissage

Voici la question qui empêche les responsables des achats et les ingénieurs de dormir : quel budget réellement allouer aux matrices d’estampage automobile ? Le devis initial n’est que le point de départ. Ce qui semble être une aubaine au premier abord peut se transformer en erreur coûteuse lorsque les itérations d’essai s’éternisent, que les problèmes de qualité s’accumulent et que les délais de production glissent. À l’inverse, un investissement initial plus élevé dans les outillages se rentabilise largement lorsqu’ils produisent des millions de pièces conformes avec une intervention minimale.

Comprendre la vision complète des coûts — de l’investissement initial jusqu’à l’économie de production — transforme l’achat de matrices d’estampage d’une simple opération d’achats en une décision stratégique. Que vous évaluiez des partenaires de fabrication de pièces automobiles ou que vous élaboriez des modèles internes de coûts, ce cadre vous aide à aller au-delà du prix d’achat.

Coût total de possession au-delà de l’investissement initial

Pensez au coût des matrices d'estampage comme vous le feriez pour l'achat d'une voiture. Le prix affiché compte, mais la consommation de carburant, les coûts d'entretien, la fiabilité et la valeur de revente déterminent votre coût réel de possession. Il en va de même pour les matrices d'estampage : le coût initial de l'outillage n’est qu’un élément d’une équation plus vaste.

Selon données industrielles d’estimation des coûts , la formule fondamentale de l’économie de l’estampage est simple :

Coût total = Coûts fixes (Conception + Outillage + Préparation) + (Coût variable/unité × Volume)

Les coûts fixes constituent la barrière à l’entrée. Les matrices d’estampage métallique automobiles sur mesure varient considérablement — de près de 5 000 $ pour des opérations simples de découpage à plus de 100 000 $ pour des matrices progressives complexes comportant plusieurs stations de formage. Cette catégorie comprend également les heures d’ingénierie consacrées à la conception, le montage de la matrice et la phase initiale de mise au point, durant laquelle l’outillage est calibré en vue de la production.

Les coûts variables prennent le relais dès le début de la production. Les matériaux représentent généralement 60 à 70 % du prix unitaire, les frais horaires des machines, la main-d’œuvre et les frais généraux constituant le solde. Pour une presse de 100 tonnes fonctionnant à 60 coups par minute, le coût de la main-d’œuvre par pièce devient négligeable comparé à la consommation de matière.

L’enseignement stratégique ? Le façonnage par emboutissage suit une courbe de coûts asymptotique, où le coût unitaire diminue fortement à mesure que le volume augmente. Selon les référentiels sectoriels, les projets dépassant annuellement 10 000 à 20 000 pièces justifient généralement l’emploi de matrices progressives complexes, car les gains d’efficacité compensent l’investissement initial plus élevé. C’est pourquoi la fabrication à grande échelle de pièces automobiles repose si fortement sur des outillages d’emboutissage soigneusement conçus.

Les principaux facteurs de coût influençant l’investissement total comprennent :

• Complexité des pièces —chaque caractéristique nécessite une station de matrice correspondante ; ainsi, des supports simples peuvent nécessiter trois stations, tandis que des boîtiers complexes en exigent vingt ou plus
• Taille de la meure — des matrices plus grandes nécessitent plus de matière, un temps d’usinage plus long et des presses de plus forte tonnage
• Choix des Matériaux — la mise en forme d’aciers avancés à haute résistance (AHSS) ou d’aluminium exige des aciers à outils améliorés et des revêtements spécialisés
• Exigences de précision — des tolérances plus serrées exigent un usinage plus sophistiqué, des systèmes de guidage plus performants et une phase d’essai prolongée
• Prévisions de volume de production — les matrices garanties pour 1 million de coups justifient un investissement initial plus élevé que celles conçues pour des séries limitées
• Exigences en matière de délais — les délais accélérés entraînent souvent des coûts majorés liés à l’usinage accéléré et aux heures supplémentaires prolongées

Classe de matrice et relations qualité-coût

Toutes les matrices d’estampage ne se valent pas — et ces différences affectent directement à la fois le coût et les performances. Selon L’analyse de Master Products sur les classifications de matrices , le secteur classe les outillages en trois catégories principales, alignant ainsi les exigences de qualité sur les besoins de production.

Matrices de classe A représentent l'apogée de l'outillage d'estampage. Fabriqués à partir des aciers les plus résistants disponibles — aciers spéciaux pour outillages, carbure, céramiques haute performance — ces matrices sont conçues pour une fiabilité extrême. L'outillage de classe A est subdivisé en type 1 (grandes pièces extérieures telles que les panneaux de carrosserie automobile) et type 2 (exigeant la plus haute précision pour des productions complexes et à haut volume). Dans certaines applications, les matrices de classe A produisent plusieurs millions de pièces au cours de leur durée de vie.

Matrices de classe B répondent à la majorité des besoins commerciaux et industriels en estampage. Bien qu’elles ne soient pas fabriquées selon les normes de précision de la classe A, elles maintiennent des tolérances extrêmement serrées grâce à des aciers pour outillages très durables. L’outillage de classe B est généralement conçu en tenant compte du volume de production prévu — il est dimensionné pour produire de façon fiable des pièces estampées jusqu’à la quantité cible, voire légèrement au-delà, mais pas indéfiniment.

Matrices de classe C offrir une option moins coûteuse, adaptée aux projets de faible à moyenne volumétrie ou aux applications de prototypage où des finitions haut de gamme et des dimensions précises ne sont pas requises.

Comment cette classification influence-t-elle votre décision d'investissement ? La relation est claire : une classe de moule plus élevée implique un coût initial plus élevé, mais une dépense unitaire inférieure en grande série. Un fabricant de pièces automobiles produisant des millions de panneaux extérieurs a besoin d’un outillage de Classe A Type 1 afin de maintenir la qualité de surface tout au long de la production. Un fournisseur emboutissant des supports intérieurs à des volumes modérés pourrait juger qu’un outillage de Classe B offre une qualité adéquate à un investissement moindre.

Équilibrer l’investissement dans l’outillage et l’économie de production

La vraie question n’est pas « quel est le coût de l’outillage ? », mais plutôt « quelle solution permet d’obtenir le coût total de possession le plus bas pour mon application spécifique ? ». Ce changement de perspective déplace l’accent de la simple minimisation du montant de la commande d’achat vers l’optimisation de l’ensemble de l’économie de production.

Examinez les calculs d'amortissement. Si une matrice progressive coûte 80 000 $ mais produit 500 000 pièces sur cinq ans, la contribution des outillages s'élève à seulement 0,16 $ par pièce. Pour une série de seulement 5 000 pièces, cette même matrice ajoute 16,00 $ par pièce — ce qui rend vraisemblablement le projet économiquement non viable. Comprendre vos besoins réels en volume conditionne l’ensemble de vos décisions relatives aux outillages.

Les considérations de valeur influençant le retour sur investissement (ROI) comprennent :

• Taux d’approbation du premier passage — des matrices produisant des pièces conformes dès la première phase d’essai éliminent des cycles de reprise coûteux ; les fournisseurs atteignant un taux d’approbation du premier essai de 93 % ou plus offrent des avantages coûts mesurables
• Conception validée par simulation — des capacités de simulation par CAO (CAE) permettant de prédire les problèmes de formage avant la découpe de l’acier réduisent le nombre d’itérations physiques d’essai et raccourcissent les délais de développement
• Souplesse de prototypage rapide — la capacité de produire des quantités prototypes en aussi peu que 5 jours accélère le développement produit et permet une validation de conception plus rapide
• Certifications de qualité —La certification IATF 16949 garantit que les fournisseurs maintiennent les systèmes qualité requis par les équipementiers automobiles (OEM), ce qui réduit la charge liée aux audits et les risques qualité
• Plage de capacité de presse —Des fournisseurs disposant de capacités allant jusqu’à 600 tonnes peuvent traiter aussi bien de petits supports que de grands composants structurels, sans devoir fragmenter la base fournisseurs
• Niveau de soutien technique —L’intégration de la simulation CAE et des recommandations relatives à la conception pour la fabrication permet d’éviter des modifications coûteuses du design en phase avancée

Les secteurs de la pièce détachée et des chaînes d’approvisionnement des équipementiers automobiles (OEM) tirent tous deux profit de cette approche économique. Que vous soyez un fabricant de pièces automobiles aux États-Unis en concurrence pour obtenir des contrats de niveau Tier 1 ou un fabricant de pièces automobiles aux États-Unis desservant le marché de remplacement, le calcul reste le même : optimisez le coût total, et non seulement le prix des outillages.

Délai d’exécution et valeur temps-marché

Dans le développement automobile, le temps a un coût propre. Chaque semaine de retard dans la fabrication des outillages repousse le lancement de la production, risquant ainsi de manquer les échéances liées à l’année modèle ou aux fenêtres commerciales. Des capacités de prototypage rapide qui raccourcissent les premières phases de développement confèrent des avantages concurrentiels allant au-delà de simples calculs de coûts.

Selon Étude de cas automobile de Forward AM , l’élimination d’étapes de production intensives et l’obtention de délais plus courts constituent des avantages importants dans le développement pré-série. La capacité à itérer rapidement pendant les phases de prototype — produisant des échantillons fonctionnels en quelques jours plutôt qu’en plusieurs semaines — permet une validation de conception plus rapide et réduit le risque de modifications en phase avancée.

Lors de l’évaluation de fournisseurs potentiels, examinez comment leurs capacités influencent votre calendrier de développement. Des partenaires combinant la rapidité du prototypage avec une expertise en fabrication à grande échelle — comme Les solutions intégrées de matrices d’estampage de Shaoyi — éliminer le risque de transition entre le développement et la production. Leur certification IATF 16949 et leurs capacités avancées de simulation CAE garantissent que les prototypes prédisent avec précision les performances en production, tandis que leur taux d’approbation au premier essai de 93 % permet une progression plus rapide de l’essai à l’outillage validé.

Le coût des erreurs augmente rapidement. Un outillage précipité fourni par des fournisseurs non qualifiés nécessite souvent de multiples itérations d’essai, des modifications techniques d’urgence et des retards de production qui dépassent largement les économies initiales. Investir dans des partenaires compétents disposant d’un historique éprouvé — même à un prix supérieur — permet fréquemment d’obtenir le coût total le plus bas, une fois tous les facteurs pris en compte.

Une fois les dynamiques de coûts bien comprises, la dernière considération consiste à sélectionner le partenaire idéal pour la fabrication des matrices d’estampage afin d’assurer le succès de votre projet.

Sélectionner le bon partenaire pour la fabrication des matrices d’estampage pour votre projet

Vous avez assimilé les détails techniques — types de matrices, processus de conception, défis liés aux matériaux, protocoles de validation, stratégies de maintenance et cadres de coûts. Maintenant vient la décision qui rassemble l’ensemble : choisir le bon partenaire pour exécuter votre projet de découpage automobile. Ce choix déterminera si votre investissement dans les outillages garantit une qualité constante pendant des années ou s’il devient une source permanente de problèmes en production.

Les enjeux sont élevés. Une mauvaise sélection de fournisseur n’affecte pas seulement une seule matrice — elle a des répercussions sur l’ensemble de votre calendrier de production, de vos indicateurs de qualité et de vos relations clients. Que vous soyez ingénieur OEM définissant les spécifications des outillages pour une nouvelle plateforme véhiculaire ou acheteur de niveau 1 approvisionnant des pièces automobiles embouties pour l’assemblage, les critères d’évaluation restent fondamentalement similaires.

Questions clés lors de l’évaluation des fournisseurs de matrices

Imaginez que vous entrez dans les locaux d’un fournisseur potentiel. Que devriez-vous rechercher ? Selon les recommandations de TTM Group concernant la sélection des fournisseurs, ce processus exige une évaluation complète selon plusieurs dimensions : compétences techniques, systèmes qualité, capacité de production et potentiel de partenariat.

Commencez par les capacités techniques. Le fabricant que vous choisissez doit avoir fait ses preuves dans la fabrication de matrices de haute qualité répondant aux exigences rigoureuses du secteur automobile. Privilégiez les fabricants qui investissent dans les technologies les plus récentes — usinage à commande numérique (CNC), électroérosion à fil (EDM) et systèmes CAO/FAO — car ces outils garantissent le plus haut niveau de précision et de reproductibilité.

Mais l'équipement seul ne garantit pas le succès. Ce qui fait réellement la différence ? La profondeur d'ingénierie. Sont-ils capables d'exécuter des simulations de formage permettant de prédire le retour élastique et l'écoulement du matériau avant même la découpe de l'acier ? Maîtrisent-ils les défis spécifiques liés au poinçonnage automobile des aciers à haute résistance (AHSS) et de l'aluminium ? Des capacités avancées de simulation CAO — celles qui permettent d'obtenir des résultats exempts de défauts grâce à des itérations virtuelles — distinguent les fournisseurs capables de livrer du premier essai de mise au point de ceux qui nécessitent des mois d'ajustements.

Les certifications de qualité fournissent une assurance essentielle. La certification IATF 16949 n’est pas simplement une case à cocher : elle représente un système complet de management de la qualité couvrant l’ensemble du processus, de la validation de la conception au contrôle de la production. Selon l’analyse du groupe TTM, ces certifications constituent des indicateurs de l’engagement d’un fabricant à maintenir des procédés de production de haute qualité. Pour les services après-vente automobile ainsi que pour la fourniture aux équipementiers (OEM), les fournisseurs certifiés réduisent la charge liée aux audits tout en offrant une assurance qualité documentée.

Utilisez cette liste de vérification d’évaluation lors de l’analyse de partenaires potentiels spécialisés dans l’emboutissage métallique automobile :

• Expertise technique — expérience avérée dans l’emboutissage métallique automobile ; expérience avec vos matériaux spécifiques (aciers ultra-résistants (AHSS), aluminium, aciers conventionnels)
• Capacités de simulation — logiciels CAE pour l’analyse de la formabilité, la prédiction du retour élastique (springback) et les essais virtuels ; taux démontrés d’approbation dès le premier passage
• Certifications de qualité — certification IATF 16949, ISO 9001 ou normes équivalentes en matière de qualité automobile, accompagnées de rapports d’audit documentés
• Capacité de production — plage de force de presse adaptée à vos exigences en matière de composants ; capacité à s’adapter aux variations de volume sans compromettre la qualité
• Rapidité de prototypage — capacités de prototypage rapide pour la validation des conceptions ; délais d’exécution comptés en jours plutôt qu’en semaines pour les phases initiales de développement
• Expertise Matériaux — expérience avec une grande variété de métaux, notamment les aciers à haute résistance et les alliages d’aluminium ; maîtrise des revêtements et traitements
• Qualité de la communication — gestion de projet réactive ; mises à jour régulières sur l’avancement ; détection proactive des problèmes
• Potentiel de partenariat à long terme — volonté d’investir dans votre réussite ; capacité d’adaptation à la croissance de vos programmes

Établir un partenariat réussi pour les matrices d’estampage

Les meilleures relations avec les fournisseurs vont au-delà de l’achat transactionnel. Lorsque vous trouvez un partenaire qui comprend votre activité et est capable de grandir avec vous, cette relation devient un avantage concurrentiel. Que recherchent les fabricants de pièces détachées automobiles et les fournisseurs d’équipement d’origine (OEM) ? Des partenaires qui apportent une expertise technique, et non seulement une capacité de fabrication.

Pour les ingénieurs équipementiers d'origine (OEM), le partenaire idéal participe dès les premières étapes du développement de la conception. Il identifie les problèmes de fabricabilité avant que les conceptions ne soient figées, suggère des modifications de matériaux ou de géométrie permettant d'améliorer la formabilité, et fournit des estimations de coûts précises qui éclairent les décisions relatives au programme. Cette approche collaborative — parfois appelée « conception pour la fabrication » — évite les modifications coûteuses en phase avancée, qui affectent les programmes où les fonctions d'ingénierie et de fabrication sont déconnectées.

Les fournisseurs de niveau 2 font face à des contraintes différentes. Vous avez besoin de partenaires capables de respecter des délais très serrés tout en maintenant les normes de qualité exigées par vos clients OEM. La flexibilité devient essentielle : le fournisseur est-il en mesure d’accommoder des modifications de conception ou des commandes express sans compromettre la qualité ? Selon les recommandations du groupe TTM, un fabricant flexible, capable de s’adapter à vos besoins changeants, constitue un partenaire inestimable.

La définition des pièces détachées pour l'après-vente automobile a considérablement évolué. Aujourd'hui, les pièces de rechange correspondent souvent aux spécifications de l'équipement d'origine, voire les dépassent. Cela signifie que les fournisseurs de pièces embouties pour l'après-vente doivent maintenir le même niveau de précision et les mêmes systèmes qualité que les fournisseurs d’outillages d’équipement d’origine (OEM). Lors de l’évaluation de partenaires pour l’un ou l’autre segment de marché, le niveau de qualité requis reste tout aussi exigeant.

Prenez en compte l’ensemble du service offert lors de votre sélection. Un fournisseur proposant des capacités complètes en conception et fabrication de moules — de la phase conceptuelle initiale jusqu’à la réalisation d’outillages de production validés — élimine les difficultés de coordination inhérentes aux approches multi-fournisseurs. Les solutions intégrées de matrices d’estampage de Shaoyi illustrent cette démarche, combinant des systèmes qualité certifiés IATF 16949, des simulations avancées par CAE, la prototypage rapide en aussi peu que 5 jours, ainsi qu’une expertise en fabrication à grande échelle permettant d’atteindre un taux d’approbation au premier passage de 93 %.

L'efficacité coûtée s'étend au-delà du prix d'achat. Évaluez le coût total de possession, y compris les itérations d'essai, la constance de la qualité, les besoins en maintenance et la fiabilité de la production. Un fournisseur proposant un prix initial plus élevé, mais doté d'une qualité prouvée dès la première fabrication, offre souvent un coût total inférieur à celui d'une solution moins chère nécessitant des cycles de développement prolongés.

Vos prochaines étapes

Fort de la connaissance acquise grâce à ce guide — portant sur les types de matrices, les processus de conception, les défis liés aux matériaux, les exigences de validation, les pratiques de maintenance et les cadres de coûts — vous êtes désormais en mesure de prendre des décisions éclairées concernant vos projets de découpage automobile.

Le parcours allant du premier croquis à la pièce finale implique d'innombrables décisions. Chaque choix concernant le type de matrice, le matériau, l’approche de simulation et le partenaire fournisseur s’ajoute aux autres pour déterminer votre succès final en production. Que vous lanciez une nouvelle plateforme véhiculaire ou que vous approvisionniez des pièces embouties métalliques automobiles pour des programmes existants, les principes restent les mêmes : investir dans une ingénierie compétente, privilégier des systèmes qualité rigoureux et nouer des partenariats avec des fournisseurs partageant votre engagement en faveur de l’excellence.

Pour votre prochain projet d’emboutissage automobile, commencez par identifier des partenaires qui démontrent l’ensemble des capacités décrites dans ce guide. Le bon choix effectué aujourd’hui vous garantira des pièces de qualité, une production fiable et des coûts compétitifs pendant de nombreuses années à venir.

Questions fréquemment posées sur les matrices de poinçonnage automobile

1. Combien coûte une matrice de poinçonnage métallique ?

Les coûts des matrices d’estampage automobile varient de 5 000 $ pour des opérations simples de découpage à plus de 100 000 $ pour des matrices progressives complexes comportant plusieurs stations de formage. Le prix final dépend de la complexité de la pièce, des dimensions de la matrice, des exigences en matière de matériaux, des tolérances de précision et du volume de production attendu. Les matrices de classe A, destinées aux panneaux extérieurs à forte cadence, bénéficient d’un tarif premium, tandis que les matrices de classe C offrent des solutions moins coûteuses pour la phase de prototypage. Le coût total de possession doit tenir compte des itérations d’essai (tryout), de la maintenance et de l’économie par pièce : ainsi, les matrices dont le coût initial est plus élevé permettent souvent d’obtenir un coût total inférieur lorsqu’il est réparti sur des millions de cycles de production.

2. Quelle est la différence entre la fonderie sous pression et l’estampage ?

La fonderie sous pression et l'estampage sont des procédés de mise en forme des métaux fondamentalement différents. La fonderie sous pression utilise un métal non ferreux fondu (aluminium, zinc, magnésium) chauffé au-delà de son point de fusion et injecté sous haute pression dans des cavités de moule. L'estampage est un procédé de formage à froid qui utilise des matrices de précision pour découper, plier et former des tôles ou des bandes métalliques à température ambiante. L'estampage permet de travailler une plus grande variété de métaux, notamment les aciers et les alliages d'aluminium, tandis que la fonderie sous pression est limitée aux matériaux non ferreux. L'estampage excelle dans la production de composants à parois minces, tels que les panneaux de carrosserie et les supports, alors que la fonderie sous pression permet de réaliser des formes tridimensionnelles complexes dotées de caractéristiques internes.

3. Quelle est la différence entre les matrices progressifs et les matrices à transfert ?

Les matrices progressives utilisent une bande métallique continue qui avance à travers plusieurs stations à chaque coup de presse, produisant des pièces finies à raison de 20 à 200 unités par minute. Elles excellent dans la production à grand volume de composants de petite à moyenne taille, tels que les supports, les attaches et les connecteurs. Les matrices à transfert déplacent des embouts individuels entre des stations distinctes à l’aide de systèmes mécaniques ou hydrauliques, offrant ainsi une plus grande flexibilité pour les composants structurels de grande taille, comme les panneaux de porte, les capots et les ailes. Les matrices à transfert permettent des emboutissages plus profonds et des géométries plus complexes que les matrices progressives, bien qu’elles fonctionnent à des cadences plus lentes. L’efficacité matière penche souvent en faveur des matrices à transfert pour les grandes pièces, car les embouts peuvent être optimisés en fonction de géométries spécifiques.

4. Combien de temps durent les matrices d’estampage automobile ?

La durée de vie varie considérablement en fonction des matériaux mis en forme, du volume de production et de la qualité de la maintenance. Les matrices d’estampage formant de l’acier doux à des volumes modérés offrent généralement 1 à 2 millions de coups avant une révision majeure. Les matrices traitant des aciers avancés à haute résistance peuvent nécessiter une intervention après 200 000 à 500 000 coups en raison d’une usure accélérée liée aux forces de formage plus élevées. Une maintenance préventive adéquate — incluant des inspections régulières, une lubrification appropriée et le remplacement opportun des composants — prolonge significativement la durée de vie des matrices. Les matrices de production de classe A, fabriquées dans des aciers à outils haut de gamme et dotées de revêtements avancés, peuvent produire plusieurs millions de pièces au cours de leur cycle de vie, à condition d’être correctement entretenues.

5. Quelles certifications les fournisseurs de matrices d’estampage automobile doivent-ils posséder ?

La certification IATF 16949 représente la norme de qualité minimale pour les fournisseurs de pièces embouties automobiles, garantissant des systèmes complets de management de la qualité couvrant la validation de conception, le contrôle de la production et l’amélioration continue. Cette certification exige des processus documentés pour l’APQP, le PPAP, l’AMDE, l’MSA et la MSP. Des fournisseurs tels que Shaoyi combinent la certification IATF 16949 avec des capacités avancées de simulation CAE et des taux éprouvés d’approbation du premier passage, offrant ainsi la garantie de qualité exigée par les équipementiers (OEM). D’autres certifications peuvent inclure la norme ISO 9001 pour le management général de la qualité, ainsi que des normes environnementales ou de sécurité spécifiques au secteur, selon les exigences des clients.
