Quelles sont les matrices d’estampage de tôle et comment fonctionnent-elles ?

Vous êtes-vous déjà demandé comment les fabricants transforment des tôles planes en panneaux automobiles précisément façonnés, en composants d’appareils électroménagers ou en dispositifs médicaux ? La réponse réside dans les matrices d’estampage de tôle — des outils spécialisés de haute précision qui ont révolutionné la fabrication moderne.

Alors, qu’est-ce qu’une matrice d’estampage exactement ? En termes simples, il s’agit d’un outil rigide, généralement constitué d’une paire mâle-femelle, conçu pour découper, plier, façonner ou emboutir une tôle afin de lui donner une configuration souhaitée. On entend souvent les professionnels désigner ces outils sous le nom d’« outils d’estampage » ou simplement de « outillages ». Selon Simulation de l'emboutissage , ces matrices sont fréquemment qualifiées d’« outillages », car la fabrication d’une forme requise implique généralement l’utilisation de plusieurs matrices d’estampage intervenant successivement dans plusieurs étapes du procédé.

À quoi servent les matrices dans la pratique ? L'application la plus importante reste le secteur automobile, où pratiquement tous les composants en tôle — des panneaux de porte aux supports structurels — proviennent d'un procédé d'estampage à l'aide de matrices. Les fabricants de biens de consommation, notamment les producteurs de lave-vaisselle et de machines à laver, constituent la deuxième plus grande base d'utilisateurs, suivis par les secteurs du bâtiment et de la santé.

La relation entre poinçon et matrice expliquée

Imaginez un emporte-pièce pressant la pâte : c'est là le principe fondamental du fonctionnement des matrices d'estampage, bien que celui-ci soit mis en œuvre avec une précision et une force bien supérieures. Ce système repose sur deux composants essentiels qui travaillent en parfaite harmonie :

• Le poinçon (composant mâle) : Cet outil supérieur descend avec une force contrôlée, poussant la matière vers ou à travers le composant inférieur
• La matrice (composant femelle) : Ce composant inférieur contient la cavité ou l'ouverture qui reçoit la matière et définit la forme finale

Lorsque vous placez une tôle plane entre ces composants et que la presse exerce une force, le matériau se déforme plastiquement et s’écoule selon la géométrie de la matrice. Le jeu entre poinçon et matrice—mesuré en millièmes de pouce—détermine la qualité du bord, la formation des bavures et la précision globale de la pièce. Une matrice destinée à des applications sur presse doit maintenir des tolérances exactes pendant des millions de cycles afin d’assurer des résultats constants.

Pourquoi l’outillage de précision est-il essentiel dans la production à grande échelle

C’est ici que les choses deviennent intéressantes. Quel est réellement l’avantage du découpage emboutissage par rapport aux autres procédés de formage ? La vitesse et la régularité. Des matrices d’emboutissage bien conçues peuvent produire des pièces à des cadences supérieures à 60 pièces par minute, bien que 20 pièces par minute représentent une cadence de production plus courante.

Cette capacité devient critique lorsque vous fabriquez annuellement 50 000 pièces ou plus. À ces volumes, même de légères variations entre les composants engendrent des problèmes de qualité importants en aval. Les outillages de précision éliminent ce risque en produisant des pièces identiques coup après coup.

Toutefois, cette performance implique un investissement substantiel. Selon les données sectorielles, les coûts d’outillage s’échelonnent généralement entre 100 000 $ et 500 000 $ USD, selon la complexité. Cet investissement rend la technologie d’estampage principalement adaptée aux applications à haut volume, où le coût unitaire diminue fortement sur des séries de production prolongées.

Les considérations techniques différencier les matrices basiques des outillages de précision incluent la sélection des matériaux, les traitements de surface, les calculs de jeux et les protocoles de maintenance—des sujets que nous aborderons en détail tout au long de ce guide. Comprendre ces notions fondamentales vous aide à prendre des décisions éclairées concernant vos investissements en outillages, qui influencent directement le succès de votre fabrication.

Types de matrices d’estampage et cas d’application de chaque configuration

Maintenant que vous comprenez le fonctionnement des matrices d’estampage, la question suivante logique est la suivante : quel type de matrice d’estampage convient le mieux à votre application spécifique ? La réponse dépend de la complexité de la pièce, du volume de production et des contraintes budgétaires. Examinons les quatre types principaux de matrices d’estampage et déterminons dans quels cas chaque configuration s’avère la plus adaptée.

Quand il s'agit de matrices et opérations d’estampage , les fabricants choisissent généralement parmi les matrices progressifs, les matrices à transfert, les matrices composées ou les matrices combinées. Chacune offre des avantages spécifiques selon vos exigences de production. Le tableau ci-dessous fournit une comparaison rapide pour vous aider à choisir parmi ces options :

Type de dé	Applications Typiques	Volume de production	Niveau de complexité	Coût relatif	Les principaux avantages
Matrices progressives	Supports automobiles, attaches, composants électroniques	Grande série (100 000 pièces ou plus)	Moyen à élevé	Investissement initial élevé	Vitesse maximale, excellente uniformité
Les matrices de transfert	Grandes pièces automobiles, ensembles aérospatiaux	Volume moyen à élevé	Élevé	Coûts opérationnels plus élevés	Manipule des pièces grandes et complexes
Compound dies	Pièces plates de précision, rondelles, formes simples	Volume faible à moyen	Faible à moyenne	Modéré	Plusieurs opérations effectuées en un seul coup
Matrices combinées	Pièces nécessitant découpe et formage simultanés	Volume moyen	Moyenne	Modéré à élevé	Polyvalence des types d’opérations

Matrices progressifs pour une production à grande vitesse

Imaginez une chaîne de montage condensée en un seul outil : c’est essentiellement ce que permettent les matrices progressifs. Ces matrices d’estampage métallique comportent plusieurs stations disposées en séquence, chaque station effectuant une opération spécifique tandis que la bande métallique avance dans la presse.

Selon Durex Inc., les matrices progressifs sont capables de produire rapidement de grands volumes de pièces tout en garantissant l’uniformité de l’ensemble des composants fabriqués. Elles constituent ainsi la pierre angulaire de la fabrication à grande échelle, notamment dans les secteurs exigeant des millions de pièces identiques.

Critères clés de sélection des matrices progressifs :

• La production annuelle dépasse 100 000 pièces
• La taille des pièces reste petite à moyenne
• La conception permet l’alimentation continue en bande
• Les exigences en matière de tolérances demandent une constance sur des séries prolongées
• Le budget permet un investissement initial plus élevé dans les outillages

La variété de matrices et d’opérations d’estampage disponibles dans les configurations progressives les rend particulièrement attractives pour les constructeurs automobiles produisant des supports, des clips et des composants électroniques, où la vitesse et la reproductibilité sont primordiales.

Choix entre les configurations à transfert et à matrice composée

Que se passe-t-il lorsque vos pièces sont trop grandes ou trop complexes pour les matrices progressives ? C’est alors que les configurations à transfert interviennent. Contrairement aux matrices progressives, qui maintiennent les pièces attachées à la bande, les matrices à transfert déplacent mécaniquement chaque pièce individuelle d’une station à l’autre.

Comme l’indique Worthy Hardware, l’emboutissage à matrice transfert permet une plus grande flexibilité dans la manipulation et l’orientation des pièces, ce qui le rend adapté aux conceptions et formes complexes. Cette méthode peut intégrer diverses opérations telles que la perforation, le pliage, l’emboutissage profond et le détourage au cours d’un seul cycle de production.

Critères clés de sélection des matrices transfert :

• Les dimensions de la pièce dépassent les limites autorisées par les matrices progressifs
• Les géométries complexes nécessitent des orientations variées pendant l’opération de formage
• La complexité de l’assemblage exige plusieurs opérations séquentielles
• Les applications comprennent des composants destinés à l’aéronautique ou aux machines lourdes

Les matrices composées adoptent une approche radicalement différente. Plutôt que de déplacer les pièces entre différentes stations, ces matrices de formage effectuent simultanément plusieurs opérations en un seul coup. Imaginez l’emboutissage et la découpe à la matrice se produisant exactement au même moment — découpe, pliage et gaufrage tous achevés avant que la presse ne revienne à sa position initiale.

Critères clés de sélection des matrices composées :

• La géométrie de la pièce reste relativement simple et plane
• Les volumes de production sont faibles à moyens
• Les exigences de précision sont critiques
• L’efficacité matière est essentielle (déchets minimaux)
• Les contraintes budgétaires privilégient un investissement moindre dans les outillages

Les matrices combinées comblent l’écart entre ces configurations en intégrant, au sein d’un même jeu de matrices, des opérations de découpe et de formage. Elles s’avèrent particulièrement utiles lorsque votre pièce nécessite à la fois des opérations de découpage et d’emboutissage, mais ne justifie pas l’investissement requis pour un outillage progressif.

Choix du type de matrice en fonction de vos besoins de fabrication

Le choix de la bonne matrice d’estampage repose finalement sur l’équilibre entre trois facteurs : la complexité de la pièce, le volume de production et l’efficacité coût. Voici un cadre pratique pour vous guider dans votre décision :

• Pour des pièces petites produites en grand volume : Les matrices progressives offrent le coût unitaire le plus bas, malgré un investissement initial plus élevé
• Pour des ensembles volumineux et complexes : Les matrices de transfert offrent la flexibilité et la précision exigées par ces applications
• Pour les pièces planes de précision en volumes modérés : Les matrices composées assurent une excellente précision sans coûts de outillage excessifs
• Pour des opérations mixtes sur des séries de volume moyen : Les matrices combinées offrent une grande polyvalence sans nécessiter de configurations spécialisées

Comprendre ces distinctions vous permet de communiquer plus efficacement avec les fabricants de matrices et de prendre des décisions éclairées concernant vos investissements en outillage. Toutefois, le choix du type de matrice ne constitue qu’une seule pièce du puzzle : le matériau dont est constituée votre matrice joue un rôle tout aussi critique dans la détermination des performances et de la durée de vie de l’outillage.

Sélection du matériau de la matrice et considérations relatives aux aciers à outils

Vous avez choisi le type de matrice — mais voici une question qui peut faire ou défaire votre investissement en outillage : quel matériau doit-on utiliser pour fabriquer cette matrice ? La réponse n’est pas simple. Selon Conseils AHSS , l'usure des outils et des matrices est causée par le frottement généré par le contact entre la tôle et la surface de l'outillage, ce qui signifie que le choix de votre matériau influence directement la durée de vie de votre matrice et la constance de vos pièces.

Pensez-y ainsi : lorsqu'on emboutit de l'aluminium mou par rapport à de l'acier à haute résistance, les niveaux de contrainte exercés sur l'outillage d'emboutissage sont totalement différents. Le même matériau de matrice qui fonctionne parfaitement avec un type de tôle peut échouer de façon catastrophique avec un autre. Comprendre ces relations vous aide à éviter des erreurs coûteuses et à maximiser le retour sur investissement de votre outillage.

Sélection de l'acier à outils en fonction des types de tôles

La plupart des outillages d’estampage reposent sur des aciers à outils appartenant à des groupes spécifiques, chacun offrant des propriétés distinctes. Selon Ryerson, l’acier à outils est un acier allié au carbone particulièrement adapté à la fabrication d’outils en raison de sa dureté, de sa résistance à l’abrasion et de sa capacité à conserver sa forme à haute température. Voici comment les nuances courantes correspondent aux différentes applications :

• Acier à outils D2 (62–64 HRC) : Un acier à outils à haut carbone et haut chrome, idéal pour les matrices d’estampage destinées au découpage, à la perforation et au formage, notamment lorsqu’un grand niveau de précision est requis. Particulièrement adapté à la production en grandes séries avec des nuances conventionnelles d’aciers.
• Acier à outils A2 (63–65 HRC) : Une nuance durcie à l’air, offrant un équilibre optimal entre ténacité et résistance à l’usure. Convient bien aux poinçons de découpage/formage ainsi qu’aux matrices de moulage par injection.
• Acier à outils S7 (60–62 HRC) : Une nuance résistante aux chocs, dotée d’une très haute ténacité aux chocs. Idéale pour des applications telles que les poinçons et les burins, où les sollicitations mécaniques brutales constituent un facteur critique.
• Acier à outils O1 (57–62 HRC) : Une nuance à durcissement à l'huile, relativement facile à usiner. Adaptée aux lames de cisaillement et aux outils nécessitant des tranchants nets et durables.

Lors du traitement de la tôle d'aluminium par emboutissage, des aciers à outils plus tendres sont souvent suffisants, car l'aluminium exerce une contrainte moindre sur les matrices. Toutefois, les aciers inoxydables et les aciers à haute résistance exigent des nuances plus dures et plus résistantes à l'usure. Des études montrent que que les aciers avancés à haute résistance (AHSS) peuvent atteindre des valeurs de dureté 4 à 5 fois supérieures à celles des nuances d'acier doux — ce qui signifie que la dureté de la tôle approche parfois celle de l'outillage lui-même.

Appariements matériau-application pour une référence rapide :

• Alliages d'aluminium : Les nuances D2 ou O1 offrent généralement une résistance à l'usure adéquate
• Acier doux et nuances HSLA : Les nuances D2, A2 ou S7 conviennent bien à la plupart des applications
• Acier inoxydable : Acier à outils trempé D2 ou acier à outils en poudre (PM) recommandé
• Aciers avancés à haute résistance (590+ MPa) : Aciers à outils en poudre (PM) ou plaquettes en carbure souvent nécessaires
• Aciers ultra-résistants (980+ MPa) : Qualités spécialisées de poudres métallurgiques (PM) avec revêtements adaptés requis

Traitements de surface et revêtements allongeant la durée de vie des matrices

Voici un point que de nombreux fabricants négligent : le matériau de base de votre matrice métallique ne raconte qu’une partie de l’histoire. Les traitements de surface et les revêtements peuvent considérablement prolonger la durée de vie de l’outil et réduire le frottement — parfois de plusieurs ordres de grandeur.

Les traitements courants de durcissement de surface comprennent :

• Durcissement par flamme ou par induction : Augmente la dureté de surface, mais nécessite une trempe, ce qui comporte un risque de déformation
• Nitruration (gazeuse ou plasma) : Crée une couche superficielle dure et résistante à l’usure à des températures plus basses que la cémentation
• Durcissement au faisceau laser : Nécessite environ 10 % de l’énergie requise par le durcissement à la flamme, minimisant ainsi la déformation

Pour les matrices de formage métallique, les revêtements constituent une protection supplémentaire. Selon des recherches citées par AHSS Insights, les aciers coupants revêtus par dépôt physique en phase vapeur (PVD) produisent des bords plus propres et plus uniformes que leurs équivalents non revêtus. Parmi les options de revêtement les plus populaires figurent :

• Nitrure de titane (TiN) : Résistance à l'usure à usage général
• Nitrure d'aluminium titane (TiAlN) : Excellent pour les applications à haute température
• Nitrure de chrome (CrN) : Bon comportement avec les aciers galvanisés

La méthode d'application compte également. La déposition physique en phase vapeur (PVD) s'effectue à des températures plus basses que la déposition chimique en phase vapeur (CVD), ce qui réduit le risque de déformation. Une étude a montré qu’un acier à outils nitrué ionique recouvert d’un revêtement PVD de nitrure de chrome a permis la production de plus de 1,2 million de pièces, tandis qu’une alternative chromée a échoué après seulement 50 000 pièces.

Quand les plaquettes en carbure deviennent économiquement pertinentes

Que se passe-t-il lorsque même les meilleurs aciers à outils ne parviennent pas à assumer la tâche ? C’est à ce moment que les plaquettes en carbure entrent en jeu. Ces matériaux extrêmement durs offrent une résistance à l’usure exceptionnelle dans les zones fortement sollicitées de votre matrice.

L’emploi de plaquettes en carbure est généralement justifié lorsque :

• Les volumes de production dépassent plusieurs centaines de milliers de pièces
• La dureté de la tôle approche ou dépasse une résistance à la traction de 980 MPa
• Des zones spécifiques de la matrice subissent une usure localisée (bords de coupe, rayons de formage)
• Les coûts liés aux arrêts de production justifient l’investissement supplémentaire

Une approche économique mentionnée dans les recherches sectorielles consiste à fabriquer de grands outillages de formage à partir de matériaux relativement peu coûteux, tels que la fonte ou un acier à outils de qualité inférieure, puis à intégrer des inserts en acier à outils de haute qualité, dotés de revêtements adaptés, uniquement aux endroits soumis à une usure sévère. Cette stratégie hybride assure des performances là où elles sont nécessaires, sans engendrer de coûts matériels excessifs.

Selon JVM Manufacturing, les alliages de carbure et les aciers trempés sont couramment utilisés, car la plupart des matrices progressives modernes intègrent des matériaux en carbure pour la découpe et le formage, offrant ainsi une résistance mécanique et une résistance à l’usure accrues pour les applications hautes performances.

Le point essentiel ? Votre choix de matériau doit être adapté à la pièce que vous emboutissez, au nombre de pièces requis et à l’usure que vous pouvez tolérer entre deux cycles de maintenance. Prendre la bonne décision dès le départ permet d’éviter des coûts importants et des frustrations tout au long de la durée de vie opérationnelle de votre matrice. Une fois le choix du matériau bien compris, la prochaine considération essentielle concerne les principes d’ingénierie qui transforment l’acier brut pour outillages en outillages de précision capables de produire des millions de pièces identiques.

Principes fondamentaux de conception des matrices et notions d’ingénierie essentielles

Vous avez sélectionné votre type de matrice et choisi l'acier à outils adapté — vient maintenant le défi d'ingénierie qui distingue les matrices fonctionnelles des matrices véritablement exceptionnelles. La conception des matrices d'estampage va bien au-delà de la réalisation de dessins de composants. Selon U-Need, la conception des matrices d'estampage est un processus systématique d'ingénierie visant à concevoir un outil robuste et dédié, utilisé pour découper ou former des tôles métalliques afin d'obtenir une forme souhaitée. Ce processus influe directement sur la qualité des pièces, le coût de production, la durée de vie de la matrice et l'efficacité de la fabrication.

Cela semble complexe ? Ce n’est pas nécessairement le cas. Examinons ensemble les éléments de conception essentiels qui transforment un acier à outils brut en matrices de précision pour tôles métalliques, capables de produire des millions de pièces identiques. Que vous spécifiiez des jeux de matrices pour emboutissage ou que vous évaluiez une proposition de conception fournie par un fournisseur, la maîtrise de ces fondamentaux vous permet de prendre des décisions éclairées.

Comprendre le jeu de la matrice et son incidence sur la qualité des pièces

Imaginez essayer de couper du papier avec des ciseaux dont les lames sont trop éloignées l’une de l’autre : le papier se déchire et se froisse au lieu d’être découpé proprement. Le même principe s’applique à la conception des matrices pour tôles, où l’écart entre poinçon et matrice (appelé jeu) détermine tout, de la qualité du bord à la durée de vie de l’outil.

Selon Mate Precision Technologies, le jeu de la matrice correspond à l’espace existant entre le poinçon et la matrice lorsque le poinçon pénètre dans l’ouverture de la matrice. Le jeu total de la matrice représente la somme des jeux des deux côtés du poinçon.

Voici ce qui se produit à différents niveaux de jeu :

• Jeu correct : Les fissures de cisaillement issues du haut et du bas du matériau se rejoignent proprement, assurant un équilibre entre la force de poinçonnage, la qualité de la pièce et la durée de vie de l’outil
• Jeu trop faible : Des fissures de cisaillement secondaires apparaissent, augmentant la force de poinçonnage et réduisant considérablement la durée de vie de l’outil
• Jeu trop important : Augmentation du phénomène de traction de la chute, mauvaise qualité des trous, bavures plus importantes et distorsion accrue du matériau

Le jeu recommandé varie selon le type et l’épaisseur du matériau. À titre indicatif :

Type de matériau	Épaisseur du matériau	Jeu total pour le poinçonnage (% de T)	Jeu total d’emboutissage (% de l’épaisseur)
Aluminium (172 MPa)	Moins de 0,098 po (2,50 mm)	15%	15%
L'aluminium	0,098″–0,197″ (2,50–5,00 mm)	20%	15%
Acier doux (345 MPa)	Moins de 0,118 po (3,00 mm)	20%	15%
Acier doux	0,118″–0,237″ (3,00–6,00 mm)	25%	20%
Acier inoxydable (517 MPa)	Moins de 0,059 po (1,50 mm)	20%	15%
L'acier inoxydable	0,110″–0,157″ (2,80–4,00 mm)	30%	20%

Les avantages d’un jeu correct entre matrices comprennent une durée de vie prolongée des outils, un dégagement amélioré, une hauteur moyenne de bavure réduite, des perçages plus propres et plus uniformes, une diminution des phénomènes de grippage, des pièces plus planes et la force minimale requise pour poinçonner le matériau. Vos chutes révèlent la vérité : une chute idéale se forme lorsque les plans de rupture supérieurs et inférieurs s’alignent selon le même angle, ce qui indique un réglage optimal du jeu.

Optimisation de la disposition des bandes pour une utilisation efficace du matériau

Lorsque vous produisez de grands volumes de pièces embouties en tôle, même de faibles inefficacités s’accumulent pour générer des pertes substantielles. Selon recherche publiée dans le Journal of Manufacturing Systems , en raison des grands volumes de pièces produites, même de petites inefficacités en matière d’utilisation des matériaux par pièce peuvent entraîner des quantités très importantes de déchets sur la durée de vie d’un outil.

La disposition de la bande — également appelée progression de la bande — représente l’agencement ordonné de toutes les opérations de découpe et de formage effectuées sur la bande métallique au fur et à mesure de son déplacement à travers l’outil. Comme l’indique U-Need, une disposition de bande bien conçue est essentielle pour réduire les déchets de matière et maximiser la vitesse de production.

Les principaux critères à prendre en compte sont les suivants :

• Orientation de la pièce : Positionner les ébauches de manière à optimiser l’utilisation des matériaux tout en respectant les exigences relatives à la direction du grain
• Séquencement des postes : Organiser logiquement les opérations afin de minimiser les contraintes exercées sur la bande et sur l’outillage
• Conception du support: Déterminer comment les pièces restent reliées à la bande entre les stations
• Emplacement des trous de centrage : Garantir un positionnement précis à chaque station progressive
• Largeur des ponts de chute : Équilibrer les économies de matière et la stabilité de la bande

La recherche a mis au point des algorithmes exacts pour orienter les pièces sur les bandes afin de maximiser l’occupation du matériau. Ces algorithmes disposent de façon optimale les ébauches convexes ou non convexes tout en prédisant à la fois l’orientation et la largeur de la bande qui minimisent la consommation de matériau. Les contraintes technologiques, telles que les exigences d’orientation des ébauches dues à l’anisotropie planaire, doivent également être prises en compte.

Composants critiques des matrices d’estampage et leurs fonctions

Une matrice d’estampage fonctionne comme un système mécanique précisément chorégraphié. Chaque composant remplit une fonction spécifique, et la compréhension de ces fonctions vous permet d’évaluer efficacement les conceptions de matrices.

Pilotes : Ces goupilles de précision positionnent avec exactitude la bande à chaque station en s’engageant dans les trous précédemment perforés. En l’absence d’un piquage correct, la cohérence pièce à pièce se dégrade et les erreurs cumulées peuvent provoquer des dommages catastrophiques à la matrice.

Éjecteurs : Une fois que le poinçon a pénétré le matériau, un élément doit retirer la bande du poinçon lors de son retour arrière. Les extracteurs remplissent cette fonction tout en maintenant le matériau à plat pendant l’opération de découpe. Selon la documentation technique de Mate, l’extracteur serre le matériau contre la matrice pendant toute la phase active de la course, soutenant le poinçon aussi près de sa pointe que physiquement possible.

Plaques de pression : Ces composants à ressort exercent une force contrôlée afin de maintenir le matériau contre la surface de la matrice pendant les opérations de formage. Une conception adéquate du patin de pression empêche le froissement, contrôle l’écoulement du matériau et garantit une géométrie constante des pièces.

Entailles de contournement et maîtrise de l’écoulement du matériau

Lorsque les opérations de formage étirent ou emboutissent le matériau, la maîtrise de son écoulement devient critique. Les entailles de contournement intégrées dans les matrices d’estampage de tôle ont précisément pour fonction de permettre cet écoulement contrôlé : il s’agit de dégagements stratégiquement placés qui autorisent un déplacement du matériau selon des schémas maîtrisés pendant les opérations de formage.

Imaginez-le comme le rainurage du carton avant le pliage : les entailles créent des trajets prédéterminés pour le déplacement du matériau, empêchant ainsi un flambage ou un déchirement incontrôlés.

• Épaisseur du matériau et caractéristiques de ductilité
• Profondeur d’emboutissage et sévérité de la mise en forme
• Forces exercées par le serre-flan et leur répartition
• Exigences géométriques de la pièce finie

En l’absence d’un contrôle adéquat de l’écoulement du matériau, vous observerez des défauts tels que des ruptures (matériau étiré excessivement), des rides (excès de matériau sans espace disponible pour s’écouler) ou un retour élastique (matériau ne prenant pas entièrement la forme de l’outil).

Considérations relatives aux tolérances et précision réalisable

Quelle est la finesse des tolérances atteignables avec des matrices d’emboutissage ? La réponse dépend de plusieurs variables agissant conjointement. Selon l’expérience industrielle documentée par U-Need, leurs ingénieurs collaborent avec les clients afin de déterminer quelles tolérances sont critiques et lesquelles peuvent être assouplies sans compromettre les performances — une stratégie collaborative d’ingénierie pour la fabrication (DFM) qui équilibre précision et rentabilité.

Les facteurs affectant la précision réalisable comprennent :

• Configuration de la matrice : Les matrices progressives permettent généralement des tolérances plus serrées que les matrices à transfert, grâce au centrage continu
• Propriétés du matériau: Le retour élastique varie considérablement entre l’aluminium, l’acier doux et les matériaux à haute résistance
• Géométrie de la pièce : Les formes complexes en trois dimensions posent des défis plus importants que les emboutissages plats
• Usure de la matrice : Les tolérances dérivent au cours des séries de production à mesure que les arêtes de coupe s’émoussent et que les surfaces de formage s’usent
• Caractéristiques de la presse : La rigidité de la machine, son parallélisme et sa reproductibilité influencent toutes les dimensions finales de la pièce

À titre indicatif, les opérations d’emboutissage de précision peuvent atteindre des tolérances aussi serrées que ± 0,001 mm sur les caractéristiques critiques, bien que ce niveau de précision exige une attention minutieuse portée à chaque aspect de la conception et de la fabrication de la matrice.

Évacuation des gaz et évacuation des chutes pour une qualité constante

Voici un détail souvent négligé : où va l’air lorsqu’un poinçon pénètre dans un matériau à grande vitesse ? Et où aboutissent les chutes (matériau découpé) ? Un mauvais évacuation de l’air génère une contre-pression susceptible d’affecter les opérations de formage et même de faire remonter les chutes vers la matrice — un phénomène qui endommage à la fois les outillages et les pièces.

Une conception adéquate de la matrice répond à ces préoccupations par les moyens suivants :

• Passages d’évacuation : Canaux permettant à l’air piégé de s’échapper pendant les opérations à grande vitesse
• Conception de matrice sans chutes : Ouvertures de la matrice dotées de cônes rétrécissants qui retiennent les chutes et empêchent leur rétraction
• Pénétration suffisante de la matrice : Assurance que les poinçons pénètrent suffisamment loin pour évacuer les chutes vers les zones d’éjection
• Chemins d’évacuation des déchets dégagés : Itinéraires non obstrués permettant aux chutes de sortir de la zone de la matrice

Les notes techniques de Mate indiquent que, quelle que soit l'épaisseur de la tôle, la pénétration recommandée de la poinçonneuse dans une matrice sans bourrelet est de 0,118 po (3,00 mm). Cette profondeur garantit une évacuation fiable des bourrelets et prévient la cause la plus fréquente de détérioration des matrices : le retour des bourrelets dans la zone de travail.

Intégration moderne de la CAO/FAO dans la conception des matrices

La conception actuelle des matrices pour emboutissage métallique s'appuie sur des outils numériques puissants qui rationalisent l'ensemble du processus de développement. Selon U-Need, la conception moderne des matrices repose sur des logiciels spécialisés, notamment des plateformes de CAO 3D (SolidWorks, CATIA, Siemens NX) pour la modélisation détaillée des composants, ainsi que des logiciels de CAO dédiés au développement des matrices progressifs.

Les logiciels de génie mécanique assisté par ordinateur (GMAO) et d'analyse par éléments finis (AEF) permettent aux concepteurs de simuler numériquement l'intégralité du processus d'emboutissage avant même la fabrication de tout outillage physique. À l'aide de plateformes telles qu'AutoForm ou DYNAFORM, les ingénieurs peuvent prédire le comportement du matériau, identifier d'éventuels défauts de formage et optimiser la géométrie de la matrice — le tout virtuellement.

Cette capacité de simulation représente un changement majeur dans la philosophie de développement des matrices. Comme le souligne U-Need, il est nettement moins coûteux et plus rapide d’ajuster un modèle numérique que de reusiner de l’acier à outils trempé. La validation virtuelle réduit les risques liés aux projets, raccourcit les périodes d’essais physiques et augmente considérablement la probabilité de réussite du premier coup — un sujet que nous explorerons en profondeur dans la section suivante.

Développement moderne des matrices avec la technologie de simulation CAO

Vous souvenez-vous de l’époque où le développement des matrices impliquait la construction de prototypes physiques, leurs essais, la détection de défauts, leur reconstruction, et la répétition de ce cycle jusqu’à ce qu’un résultat satisfaisant soit finalement obtenu ? Cette approche existe encore, mais elle devient rapidement obsolète. Les technologies actuelles de formage utilisent des simulations sophistiquées assistées par ordinateur (CAO) qui prédisent avec précision le comportement de la tôle avant même que la moindre pièce d’acier à outils ne soit usinée.

Selon Recherche technique de Keysight , la simulation offre un moyen puissant et rentable d'optimiser les procédés, de réduire les erreurs et d'améliorer l'efficacité des matériaux. Elle simule numériquement le procédé d’emboutissage de tôles métalliques, permettant ainsi de détecter et de résoudre les problèmes potentiels avant le début de la production réelle.

Pourquoi cela a-t-il une incidence sur votre résultat net ? Le procédé d’emboutissage de tôles métalliques implique des comportements matériels complexes, qu’il est pratiquement impossible de prévoir par simple intuition. Les aciers à haute résistance et les alliages d’aluminium présentent des déformations élastiques importantes (« springback »), ce qui rend la précision dimensionnelle un défi constant. Lorsque des défauts apparaissent lors des essais physiques, les corrections deviennent à la fois longues et coûteuses — parfois même impossibles à résoudre dans les délais impartis à la production.

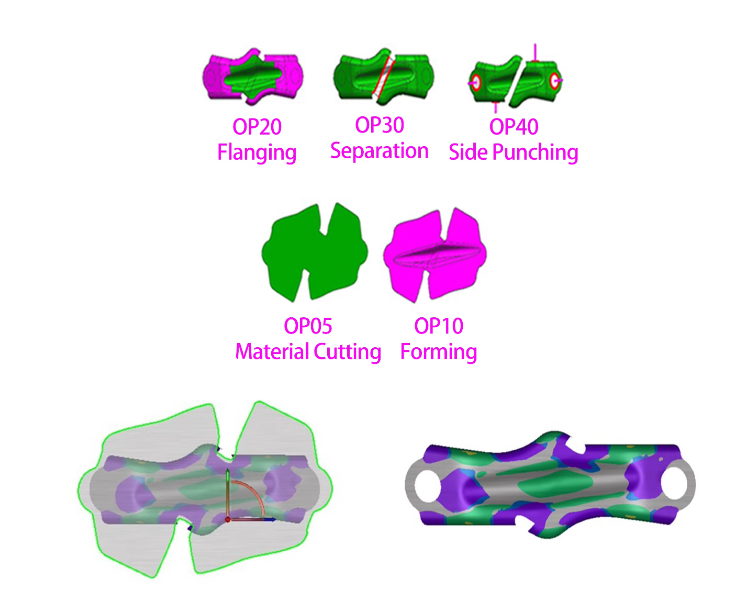

Comment la simulation CAE évite-t-elle des révisions coûteuses des matrices

Imaginez pouvoir « tester » votre conception de matrice des centaines de fois sans fabriquer une seule pièce. C’est précisément ce que permet l’analyse par éléments finis (AEF). Cette technique numérique prédit et analyse le comportement de la tôle métallique pendant le processus de formage, en prenant simultanément en compte la conception des outillages, les propriétés des matériaux et les paramètres du procédé.

La simulation du procédé d’estampage métallique identifie les défauts critiques avant qu’ils ne deviennent des problèmes coûteux :

• Prédiction du Springback: Le logiciel calcule comment les matériaux vont « revenir » après le formage, permettant aux ingénieurs de corriger à l’avance la géométrie de la matrice
• Détection des plis : L’analyse virtuelle révèle les zones où l’excès de matière s’accumulera et provoquera des défauts de surface
• Amincissement du matériau : La simulation localise les zones où l’étirement dépasse les limites autorisées, évitant ainsi les fissures et les ruptures
• Identification des défauts esthétiques : Des réglages avancés de contour et des environnements lumineux virtuels permettent de vérifier la qualité esthétique avant la réalisation de prototypes physiques

Selon les recherches de Keysight, la simulation permet de tester différents matériaux et conceptions sans avoir recours à des prototypes physiques coûteux, ce qui accélère l’innovation et offre un contrôle plus précis sur le produit final. Pour les panneaux de carrosserie automobile — où des portes ou des capots en aluminium peuvent se fissurer facilement dès lors que les paramètres varient légèrement — cette validation virtuelle évite des erreurs de production onéreuses en établissant dès le départ des itinéraires de processus robustes.

Les avantages de la simulation s’étendent au-delà de la prévention des défauts dans le procédé de formage par emboutissage. Les logiciels de simulation optimisent la forme initiale du flan afin de maximiser l’utilisation du matériau, réduisant ainsi les déchets et améliorant la durabilité. Ils prédisent également la force minimale requise de la presse, permettant aux planificateurs de production de sélectionner, en toute confiance, la capacité adéquate de la machine d’emboutissage et de la matrice.

Flux de travail d’ingénierie numérique dans le développement moderne des matrices

C’est ici que les approches traditionnelle et moderne divergent radicalement. Le cycle classique de développement des matrices se déroulait à peu près ainsi : conception, fabrication d’un prototype, essai, détection de problèmes, re-conception, reconstruction, nouveau test — une séquence souvent répétée plusieurs fois avant d’obtenir des résultats acceptables. Chaque itération prenait des semaines et mobilisait un budget substantiel.

Les flux de travail numériques modernes raccourcissent considérablement ce calendrier. Les recherches indiquent les essais virtuels de matrices permettent aux fabricants d’identifier dès la phase de conception des problèmes potentiels tels que des plis, des ruptures ou un amincissement excessif, avant même le lancement de la production réelle. Cette démarche proactive optimise l’écoulement du matériau et garantit que le métal prend correctement la forme souhaitée — un avantage particulièrement appréciable avec des matériaux difficiles à mettre en œuvre ou des géométries complexes.

Le procédé d’estampage de tôles métalliques s’intègre désormais sans heurte au calcul haute performance (HPC) pour des simulations à grande échelle. Les ingénieurs peuvent exécuter des centaines d’itérations virtuelles en une seule nuit, testant des variations de paramètres qui exigeraient des mois d’expérimentation physique. Les principaux avantages du flux de travail comprennent :

• Compensation automatisée du retour élastique : Le logiciel ajuste automatiquement la géométrie des outils pour chaque opération et recrée les surfaces CAO destinées aux outils compensés
• Itérations rapides de conception : Les modifications numériques coûtent une fraction du prix de la re-fraisage d’outils en acier trempé
• Intégration transparente avec les logiciels CAO : Les résultats sont transférés directement vers des plateformes telles que CATIA et Unigraphics
• Prédiction de l’usure des matrices : L’analyse des pressions de contact et de l’écoulement du matériau permet de mettre en œuvre des mesures proactives de réduction de l’usure

Les entreprises qui investissent dans ces capacités numériques obtiennent des résultats mesurables. Par exemple, l’approche avancée de simulation CAE de Shaoyi permet un taux d’approbation du premier essai de 93 % dans la production de matrices d’estampage automobile — réduisant ainsi drastiquement les cycles de révision qui compliquaient traditionnellement le développement des outillages. Leur capacité de prototypage rapide produit des résultats en aussi peu que 5 jours, démontrant comment les flux de travail numériques raccourcissent des délais de développement qui s’étendaient autrefois sur plusieurs mois.

La validation virtuelle réduit les risques liés aux projets, raccourcit les périodes d’essais physiques et augmente considérablement la probabilité de réussite dès la première tentative.

Les implications financières sont substantielles. Lorsque l’on élimine trois ou quatre itérations de prototypes physiques — chacune nécessitant plusieurs semaines et des milliers d’euros en matériaux et usinage — l’investissement dans les logiciels de simulation est rapidement amorti. En intégrant une mise sur le marché accélérée et une réduction des coûts d’opportunité, le retour sur investissement devient convaincant, même dans des scénarios de production à volume intermédiaire.

En outre, la simulation aide les organisations à respecter la réglementation environnementale en optimisant la consommation d’énergie et en réduisant au minimum les déchets. Une presse dotée d’une puissance moindre peut-elle former la pièce ? Une opération peut-elle être éliminée de la ligne de presse ? Ces questions, résolues virtuellement, se traduisent directement par des améliorations en matière de durabilité et par des réductions des coûts opérationnels.

Bien entendu, même la simulation la plus sophistiquée ne peut pas prévenir tous les problèmes. Les matrices physiques nécessitent tout de même un entretien et s’usent inévitablement avec le temps — des sujets qui méritent une attention particulière afin de protéger votre investissement en outillages sur toute leur durée de vie opérationnelle.

L'entretien et la résolution des problèmes courants

Même les matrices les mieux conçues finissent par présenter des signes d'usure. La question n'est pas de savoir si votre outillage d'estampage nécessitera un entretien, mais bien de savoir si vous détecterez les problèmes suffisamment tôt pour éviter des interruptions coûteuses de la production. Selon Wisconsin Metal Parts, certains signes révélateurs indiquent qu'une matrice d'estampage pourrait nécessiter un entretien, notamment la présence de bavures sur vos pièces, des tolérances hors spécification, une augmentation de la force d'estampage (en tonnes) ou des bruits anormaux émis par la matrice.

La bonne nouvelle ? Comprendre les modes d'usure courants des matrices vous permet de prévoir les problèmes avant qu'ils ne deviennent des urgences. Examinons ensemble les causes fréquentes des défaillances des matrices d'estampage et comment un entretien proactif prolonge la durée de vie de votre production de pièces embouties en métal.

Reconnaître les signes avant-coureurs de l’usure des matrices

Vos pièces embouties racontent une histoire — à condition de savoir les lire. Dès que les matrices commencent à s'user, des changements subtils apparaissent dans la qualité des pièces bien avant toute défaillance catastrophique. Voici ce à quoi il faut prêter attention :

Usure des bords : Ce ternissement progressif des arêtes de coupe représente le mode d'usure le plus courant. Vous le remarquerez d'abord sous la forme de bavures légèrement plus importantes sur les bords des pièces ou d'une augmentation de la force requise pour mener à bien le procédé d'estampage. Selon DGMF Mold Clamps, les matrices d'estampage sont sujettes à des quantités d'usure différentes selon chaque position latérale du poinçon, certaines parties présentant des rayures plus marquées et s'usant plus rapidement — phénomène particulièrement prononcé sur les matrices rectangulaires minces et étroites.

- Je vous en prie. Lorsque du matériau se transfère de la pièce brute vers la surface de la matrice, vous observez un phénomène de grippage. Cette usure adhésive crée des zones rugueuses qui altèrent les pièces suivantes et accélèrent une dégradation supplémentaire. Surveillez la présence de surfaces rayées ou striées sur vos composants estampés.

- Je vous en prie. De petites fissures le long des arêtes de coupe indiquent une contrainte excessive ou un jeu incorrect. L'écaillage signale généralement soit des problèmes liés au matériau, soit des défauts d'alignement, soit un fonctionnement hors des paramètres prévus par la conception.

Les principales causes de l'usure inégale comprennent :

• Conception de la tourelle d'une machine-outil ou problèmes de précision d'usinage — en particulier un désalignement entre les supports de fixation des plateaux tournants supérieur et inférieur
• Conception du moule ou précision non conforme aux exigences
• Précision insuffisante de la douille de guidage de la matrice
• Réglages incorrects du jeu
• Usure à long terme affectant l’alignement du support de fixation du moule ou de la douille de guidage

Parfois, les problèmes ne se manifestent que lorsque le moule est en fonctionnement. Comme l’indique Wisconsin Metal Parts, observer directement le moule en action ou examiner une vidéo de son fonctionnement s’avère extrêmement utile pour diagnostiquer les anomalies. Le problème peut provenir de la façon dont l’outil est installé dans la presse, de l’usure de la presse elle-même ou encore d’une usure prématurée de certains composants due aux types d’aciers utilisés pour l’outil.

Des programmes d'entretien préventif qui prolongent la durée de vie des matrices

Voici la réalité : la maintenance réactive coûte nettement plus cher que la maintenance préventive. Lorsque vous attendez qu’une panne survienne, vous payez non seulement des réparations d’urgence, mais aussi des pièces mises au rebut, des retards de production et, éventuellement, des outillages endommagés nécessitant un remplacement complet plutôt qu’un simple réconditionnement.

Établir l'intervalle de maintenance approprié dépend de plusieurs facteurs :

Facteur	Fréquence plus faible requise	Fréquence plus élevée requise
Volume de production	Moins de 50 000 visites/mois	Plus de 200 000 visites/mois
Dureté du matériau	Aluminium, acier doux	Acier inoxydable, acier à haute résistance
Épaisseur du matériau	Tôles minces (< 1 mm)	Tôles épaisses (> 3 mm)
Complexité des pièces	Pièces découpées simples	Grands emboutissages, tolérances serrées
Âge de la matrice	Récemment rénovée	Plusieurs campagnes de production

Une approche pratique de maintenance préventive comprend :

• Vérifications régulières de l’alignement : Utiliser des mandrins d’alignement pour vérifier périodiquement l’alignement de la tourelle et de la base de montage de la machine-outil
• Remplacement opportun des douilles de guidage : Ne pas attendre l’apparition d’une usure visible — planifier les remplacements en fonction du nombre de pièces produites
• Vérification du jeu : Vérifier le jeu entre poinçon et matrice après chaque grande série de production
• Documentation : Conserver la dernière pièce de chaque série de production ainsi que la bande terminale — celles-ci fournissent des informations diagnostiques précieuses aux outilleurs

À l’avenir, le respect d’un calendrier de maintenance préventive permet de réduire les problèmes et de détecter les anomalies avant qu’elles ne deviennent des pannes importantes et coûteuses. Ces informations aident également à prévoir le moment où une maintenance préventive future sera nécessaire, ce qui vous permet de planifier à l’avance et de réduire les temps d’arrêt des matrices de découpage.

Dépannage des défauts courants d'estampage

Lorsqu’apparaissent des problèmes de qualité, le dépannage systématique permet de gagner du temps et de l’argent. Utilisez cette liste de vérification pour identifier les causes probables liées à la matrice de découpage pour les défauts courants :

• Bavures excessives :
  • Bords de coupe émoussés nécessitant un affûtage
  • Jeu trop important entre poinçon et matrice
  • Douilles de guidage usées provoquant un désalignement
• Dérive dimensionnelle :
  • Usure de la matrice progressive modifiant les dimensions de découpe
  • Dilatation thermique pendant les séries prolongées
  • Pilotes usés entraînant un positionnement incohérent de la bande
• Dégradation de la qualité de surface :
  • Grippage sur les surfaces de la matrice, nécessitant un polissage ou un revêtement
  • Traction de la chute laissant des marques sur les pièces finies
  • Lubrification insuffisante pendant les opérations de formage
• Une capacité de presse accrue :
  • Bords de coupe émoussés nécessitant une force plus importante
  • Jeu trop faible générant une friction excessive
  • Accumulation de matière sur les surfaces de la matrice
• Bruits inhabituels:
  • Désalignement entre poinçon et matrice
  • Composants de la matrice desserrés
  • Problèmes d’éjection de la chute

Pour éviter une usure inégale de la matrice, DGMF Mold Clamps recommande l’adoption de matrices à guidage complet, le renforcement de la responsabilité des opérateurs afin d’identifier rapidement les causes, ainsi que l’envisagement de matrices spéciales ou de formage pour améliorer l’efficacité de la production — bien que les matrices de formage coûtent généralement 4 à 5 fois plus cher que les matrices ordinaires.

Raffûtage ou remplacement : la décision économique

Lorsque vos matrices montrent des signes d’usure, vous êtes confronté à une décision critique : les affûter et poursuivre leur utilisation, ou investir dans de nouveaux composants ? La solution peut être aussi simple qu’un affûtage, ou nécessiter un dépannage plus approfondi afin de déterminer pourquoi l’outil ne fonctionne pas comme prévu.

La rectification est économiquement justifiée lorsque :

• L’usure est limitée aux arêtes de coupe, qui peuvent être restaurées
• La géométrie globale de la matrice reste dans les tolérances autorisées
• Il reste suffisamment de matière pour plusieurs cycles de réaffûtage
• Les exigences de production ne nécessitent pas un délai de livraison immédiat

Le remplacement devient nécessaire lorsque :

• Des écaillages ou des dommages s’étendent au-delà d’une usure superficielle
• Plusieurs cycles de réaffûtage ont consommé toute la matière disponible
• La géométrie de la matrice a dérivé au-delà des limites corrigibles
• Des modifications de conception du composant rendent de toute façon nécessaire le remplacement de l’outillage

Un bon outilleur peut vous aider à interpréter les indices fournis par vos outillages et à raconter l’histoire de cet outillage. Wisconsin Metal Parts souligne que la disponibilité des plans de conception de l’outillage, accompagnés des dessins des pièces et des rapports d’inspection, facilite grandement le dépannage efficace par les outilleurs. L’identification des éléments présentant une usure accrue vous permet de disposer de composants de rechange prêts à être installés selon les besoins, réduisant ainsi au minimum les temps d’arrêt lorsqu’une maintenance s’avère nécessaire.

La relation entre la maintenance préventive et la longévité des matrices est simple : une attention constante portée aux petits problèmes évite les pannes catastrophiques. Lorsque vous suivez les quantités produites, documentez les tendances de qualité et planifiez la maintenance de façon proactive, votre procédé d’estampage fournit des résultats constants sur des campagnes de production prolongées. Une fois les protocoles de maintenance établis, la prochaine étape consiste à analyser l’ensemble des coûts — notamment la manière dont les investissements dans l’outillage se traduisent par un retour sur investissement (ROI) en production.

Facteurs de coût et analyse du retour sur investissement (ROI) pour l’investissement dans les matrices d’estampage

Voici la question qui empêche les responsables de la fabrication de dormir la nuit : quel montant devriez-vous réellement consacrer aux investissements dans les outillages et matrices de découpage ? La réponse n’est pas évidente, car le prix d’achat initial ne révèle qu’une fraction de l’histoire. Selon Le fabricant , il n’existe aucune formule ou équation parfaite permettant de déterminer le coût des outillages, mais de nombreux facteurs peuvent être pris en compte afin d’améliorer la précision des estimations.

Quelle est la différence entre un investissement judicieux dans les outillages et une erreur coûteuse ? Il s’agit de comprendre le coût total de possession, d’adapter la complexité de la matrice aux besoins réels de production, et de savoir quand un outillage haut de gamme se justifie économiquement, et quand des solutions plus simples suffisent.

Seuils de volume de production pour les différents types de matrices

Imaginez acheter une voiture de sport pour parcourir deux miles (environ 3,2 km) jusqu’à votre lieu de travail : cela fonctionne techniquement, mais c’est économiquement absurde. Le même raisonnement s’applique au choix des matrices de fabrication. Votre volume annuel de production devrait guider vos décisions d’investissement en outillages plus que tout autre facteur.

Lorsque de grands volumes de pièces sont requis, la matrice est généralement conçue avec des sections en acier à outils plus grandes, plus épaisses et de meilleure qualité, selon les experts du secteur. Des volumes plus élevés justifient également l’utilisation de matériaux alternatifs pour les matrices, tels que le carbure massif.

Voici un cadre pratique permettant d’adapter l’investissement dans les matrices au volume de production :

• Moins de 10 000 pièces par an : Des matrices simples à une seule station ou même des outillages de type prototype conviennent souvent. Les matrices de classe C — conçues pour des applications prototypes à court terme — offrent une qualité acceptable sans investissement excessif.
• 10 000 à 50 000 pièces par an : Les matrices de classe B, conçues pour de faibles volumes et dotées d’une durée de vie limitée, deviennent économiquement pertinentes. Les matrices composées ou combinées offrent un bon rapport qualité-prix à ces volumes.
• 50 000 à 200 000 pièces par an : Les matrices progressifs commencent à présenter un intérêt économique. Le coût initial plus élevé se répartit sur un nombre suffisant de pièces pour réduire l’amortissement du coût d’outillage par pièce.
• Plus de 200 000 pièces par an : Les matrices de classe A, conçues pour une production élevée et une maintenance aisée, deviennent indispensables. Ces matrices sur mesure pour emboutissage métallique permettent des volumes extrêmement élevés, où le coût supplémentaire d’outillage devient négligeable au prorata par pièce.

Le calcul du seuil de rentabilité est simple : divisez votre investissement total dans la matrice par le volume de production prévu, puis comparez le coût d’outillage par pièce aux méthodes de fabrication alternatives ou à des configurations de matrices plus simples.

Calcul du coût total de possession (CTP) de l’outillage d’emboutissage

Ce devis que vous avez reçu pour une matrice progressive ? Il ne représente peut-être que 60 % de ce que vous dépenserez réellement sur la durée de vie de l’outillage. Le coût total de possession englobe des facteurs que de nombreux acheteurs négligent jusqu’à la réception des factures.

Facteur de coût	Matrices simples	Matrices progressives	Les matrices de transfert
Coût initial de l'outillage	Faible (généralement entre 10 000 $ et 50 000 $)	Élevé (généralement entre 100 000 $ et 500 000 $)	Très élevé (généralement entre 150 000 $ et 750 000 $)
Fréquence d'entretien	Faible (moins de composants)	Modéré (plusieurs postes)	Élevé (mécanismes de transfert)
Impact sur les arrêts	Minimal (changement rapide)	Modéré (installation complexe)	Important (complexité du système)
Coût de production par pièce	Élevé (cycles plus lents)	Faible (fonctionnement à haute vitesse)	Modéré (pièces plus volumineuses)
Investissement en pièces détachées	Le minimum	Modéré (composants d’usure)	Élevé (systèmes mécaniques)
Compétence opérateur requise	Basique	Intermédiaire	Avancé

Au-delà de ces coûts directs, prenez en compte les facteurs liés à la qualité des pièces. Une matrice de fabrication produisant des pièces nécessitant des opérations secondaires — ébavurage, redressage ou reprise — coûte plus cher que ne le laisse supposer son prix d’achat. Les presses à emboutir fonctionnant à leur rendement optimal requièrent des outillages adaptés à leurs capacités ; des inadéquations engendrent des coûts cachés, notamment par une réduction des cadences ou une usure excessive.

Le délai de livraison influence également le prix. Selon The Fabricator, une demande de délai de livraison très court pour l’outillage entraînera très probablement une augmentation du coût de cet outillage — en particulier si le fournisseur d’outillages a actuellement une charge de travail importante. Accélérer une date de livraison implique de faire des heures supplémentaires, ce qui augmente le coût.

Compromis entre approvisionnement local et approvisionnement à l’étranger

L'écart de taux de main-d'œuvre entre la fabrication nationale et celle à l'étranger (offshore) de matrices est réel — et substantiel. La Chine et l'Inde disposent de taux de main-d'œuvre nettement inférieurs à ceux des États-Unis, ce qui signifie que le coût des outillages est généralement moindre dans ces pays. Toutefois, des devis plus bas ne se traduisent pas toujours par des coûts totaux plus faibles.

Facteurs à prendre en compte dans les décisions d'approvisionnement :

• Complexité de la communication : Les spécifications techniques relatives à la fabrication de pièces embouties exigent une compréhension précise. Les barrières linguistiques et les différences de fuseau horaire peuvent entraîner des interprétations erronées coûteuses.
• Rapidité des itérations : Lorsque des modifications de matrices sont nécessaires, les fournisseurs nationaux répondent généralement plus rapidement. Les révisions réalisées à l'étranger peuvent rallonger les délais de développement de plusieurs semaines.
• Vérification de la qualité : L'inspection des outillages avant expédition exige soit un déplacement sur place, soit une confiance accordée aux procédures qualité distantes.
• Logistique et droits de douane : L'expédition internationale de matrices volumineuses engendre des coûts supplémentaires et des risques accrus. Les droits d'importation peuvent considérablement réduire l'écart de prix.
• Disponibilité du support : Lorsque des problèmes surviennent pendant la production, les fournisseurs locaux offrent une assistance plus rapide pour le dépannage.

Pour les outillages volumineux — tels que les matrices destinées à la fabrication de panneaux de carrosserie automobile — les coûts de financement comptent également. Le fabricant précise qu’il n’est pas rare que les ateliers de matrices empruntent de l’argent pour acheter les matériaux nécessaires à la réalisation d’outillages volumineux. Plus le délai de paiement est long, plus les intérêts payés par l’atelier sont élevés — ce qui se reflète souvent dans les prix proposés. Parfois, les clients versent des acomptes afin de réduire ce coût.

Comment la complexité influence-t-elle le prix des matrices

Une pièce présentant une géométrie complexe augmente le nombre de stations nécessaires à sa fabrication, ce qui accroît directement le coût de l’outillage. Les pièces exigeant des tolérances serrées nécessitent également un plus grand nombre de stations. Si la pièce est fabriquée à partir de matériaux à haute résistance, des aciers à outils de qualité supérieure sont requis pour la découpe et la mise en forme — ce qui augmente encore davantage l’investissement nécessaire à la fabrication de la matrice.

Les facteurs influençant le prix comprennent :

• Nombre d'opérations : Chaque station supplémentaire de formage, de découpe ou de pliage ajoute un coût de conception et de fabrication
• Exigences de tolérance : Des spécifications plus strictes exigent des outillages plus précis et un délai de développement prolongé
• Sélection des matériaux : La fabrication de matrices à partir de matériaux d’outillage haut de gamme, tels que le carbure, prend davantage de temps : ce matériau nécessite plus de temps d’usinage, ainsi que des procédés relativement coûteux comme l’électroérosion à fil et la finition diamantée
• Sélection des ressorts : Les matrices à faible volume peuvent utiliser des ressorts hélicoïdaux simples, tandis que les matrices à fort volume utilisent généralement des ressorts à gaz plus durables et plus coûteux
• Capacité des fournisseurs : Trouver un atelier disposant de la capacité et de l’expérience adéquates permet d’obtenir des devis plus avantageux que de solliciter un fournisseur surchargé ou insuffisamment qualifié

Le processus d’estimation lui-même est déterminant. Selon The Fabricator, la personne chargée d’estimer le coût de la matrice doit parfaitement maîtriser les méthodes de transformation des tôles et la conception des matrices, car le coût ne peut être établi qu’après avoir défini les étapes du procédé. De nombreux ingénieurs en estimation conservent des archives historiques de leurs devis antérieurs, analysant si l’entreprise a réalisé un bénéfice ou une perte sur des projets similaires afin d’améliorer la précision des estimations futures.

Comprendre ces dynamiques de coûts vous permet d’évaluer les devis de manière éclairée et de réaliser des investissements dans les outillages qui génèrent un retour sur investissement (ROI) réel. Toutefois, le coût ne représente qu’une seule dimension de la décision : choisir le bon partenaire pour la fabrication de matrices implique d’évaluer ses capacités techniques, ses systèmes qualité et son soutien à long terme, éléments qui déterminent en définitive le succès ou non de votre investissement.

Choisir le bon partenaire pour la fabrication de matrices adapté à votre application

Vous avez étudié les types de matrices, la sélection des matériaux, les principes fondamentaux de l’ingénierie, les technologies de simulation, les protocoles de maintenance et les considérations liées aux coûts. Il reste maintenant à prendre la décision qui intègre l’ensemble de ces éléments : choisir le bon fabricant de matrices avec lequel collaborer. Ce choix déterminera si votre investissement dans les outillages génère des retours constants ou s’il se transforme en source de problèmes persistants.

Qu’est-ce que les matrices représentent dans la fabrication, sinon le fondement de vos capacités de production ? Le partenaire qui conçoit et fabrique ces matrices devient un acteur essentiel de votre réussite. Contrairement aux achats de commodités, où l’offre la moins chère l’emporte, la conception d’outillages pour le poinçonnage de tôle exige une évaluation approfondie de l’expertise technique, des systèmes qualité et des capacités de soutien à long terme — autant de facteurs qui influencent directement vos résultats de production.

Pensez-y ainsi : vos fabricants de matrices de poinçonnage ne vous vendent pas simplement un outil. Ils vous apportent une expertise en ingénierie, une assurance qualité et un soutien continu qui permettent ou limitent votre potentiel de fabrication. Le cadre ci-dessous vous aide à prendre cette décision critique de façon systématique.

Élaboration de votre liste de contrôle des critères de sélection des matrices

Avant d’évaluer des fournisseurs potentiels, précisez exactement ce que votre application exige. Se précipiter pour demander des devis sans cette préparation conduit à des attentes décalées et à des révisions coûteuses ultérieurement. Prenez en compte ces critères essentiels :

Analyse des exigences de l’application :

• Quelles opérations spécifiques le poinçon doit-il effectuer ? (découpage, perçage, emboutissage, emboutissage profond)
• Quelles sont les dimensions critiques et leurs tolérances autorisées ?
• Existe-t-il des exigences relatives à l’aspect de surface ou des spécifications fonctionnelles ?
• Les pièces nécessiteront-elles des opérations secondaires, le cas échéant ?

Considérations sur le matériau :

• Quel matériau en tôle allez-vous traiter ? (aluminium, acier doux, acier inoxydable, nuances à haute résistance)
• Quelle plage d’épaisseurs le poinçon doit-il prendre en charge ?
• Existe-t-il des exigences relatives à la direction du grain ou aux spécifications du matériau ?
• Comment votre choix de matériau influence-t-il les motifs d’usure attendus du poinçon ?

Projections de volume :

• Quel volume annuel de production anticipez-vous ?
• La demande est-elle stable ou fortement variable ?
• Quelle est la durée de vie prévue de votre produit ?
• Les volumes justifieront-ils un investissement dans des matrices progressives ou suffiront-ils avec des configurations plus simples ?

Spécifications de tolérance :

• Quelles dimensions sont fonctionnellement critiques, et lesquelles sont uniquement esthétiques ?
• Quelles méthodes de mesure permettront de vérifier la conformité ?
• Comment vos exigences en matière de tolérances se comparent-elles aux références sectorielles pour votre matériau et votre géométrie ?
• Avez-vous validé que les tolérances spécifiées sont réellement réalisables ?

Documenter ces exigences avant d’entamer des discussions avec les fournisseurs garantit que vous comparez des devis portant sur une même étendue de prestations. La complexité du poinçonnage des pièces métalliques varie considérablement : un fournisseur établissant un devis sur la base de spécifications incomplètes pourrait vous réserver des surprises désagréables.

Évaluation des fabricants de matrices dans une perspective de partenariat à long terme

Une fois vos exigences définies, l’évaluation des fabricants potentiels de matrices pour le poinçonnage métallique devient plus objective. Le processus étape par étape suivant vous aide à identifier des partenaires capables de répondre à vos besoins techniques et commerciaux :

1. Vérifiez les certifications pertinentes. Pour les matrices d’estampage automobile, la certification IATF 16949 démontre qu’un fournisseur met en œuvre un système de management de la qualité conforme aux normes du secteur automobile. Cette certification ne se limite pas à des documents administratifs : elle atteste de l’existence de processus documentés, de personnel formé et d’une culture d’amélioration continue. D’autres secteurs peuvent exiger la norme ISO 9001, la norme AS9100 pour l’aéronautique ou la norme ISO 13485 pour les dispositifs médicaux.
2. Évaluer les capacités techniques. Le fournisseur est-il en mesure de traiter la complexité de votre matrice ? Évaluez ses plateformes logicielles de conception, ses capacités de simulation, ses équipements d’usinage et ses technologies d’inspection. Interrogez-le spécifiquement sur son expérience dans des applications similaires, avec des matériaux analogues et des exigences de tolérance comparables.
3. Examiner la profondeur du soutien technique. Que serait la fabrication de matrices sans expertise technique ? Les meilleurs partenaires en matière de matrices d’estampage automobile offrent un soutien collaboratif en conception : ils identifient des opportunités de réduction des coûts, proposent des modifications de conception permettant d’améliorer la fabricabilité et fournissent des retours d’information sur la conception pour la fabrication (DFM) avant le démarrage de la réalisation des outillages.
4. Examiner les systèmes qualité. Au-delà des certifications, comprenez comment le fournisseur vérifie les performances des matrices. Quels protocoles d’inspection applique-t-il ? Comment documente-t-il l’approbation du premier article ? Quels équipements de mesure valident les dimensions critiques ?
5. Évaluer les capacités de prototypage. La rapidité d’obtention des premières pièces est déterminante. Les fournisseurs proposant un prototypage rapide — certains obtenant des résultats en aussi peu que 5 jours — réduisent considérablement les délais de développement. Cette capacité s’avère particulièrement précieuse lorsque des itérations de conception sont probables.
6. Étudier l’historique de production. Renseignez-vous sur les taux d’approbation du premier passage. Un fournisseur qui atteint régulièrement un taux d’approbation du premier passage de 93 % ou plus démontre un maîtrise procédurale qui réduit vos risques de développement et accélère le lancement en production.
7. Comprendre le soutien continu. Les matrices nécessitent de l’entretien, des modifications et, occasionnellement, des interventions de dépannage. Quel soutien le fournisseur fournit-il après livraison ? Les pièces de rechange sont-elles facilement disponibles ? Dans quel délai peut-il intervenir en cas de problème sur la ligne de production ?
8. Vérifiez les références et les études de cas. Demandez des références à des clients ayant des applications similaires. Interrogez-les spécifiquement sur la qualité de la communication, le respect des délais de livraison et la résolution des problèmes lorsque des incidents se sont produits.

Ce cadre d’évaluation s’applique que vous approvisionniez en local ou à l’échelle mondiale. Pour les applications complexes de matrices de découpage automobile, la proximité géographique avec votre installation de production peut accélérer la résolution des problèmes et réduire la complexité logistique — des facteurs qu’il convient de peser soigneusement par rapport aux différences de coûts.

Pourquoi le partenariat en ingénierie est essentiel

Voici un point que de nombreux acheteurs négligent : les meilleurs fabricants de matrices de découpage ne se contentent pas de réaliser ce que vous leur spécifiez — ils vous aident dès la phase initiale à formuler correctement ces spécifications. Cette approche fondée sur un partenariat en ingénierie s’avère particulièrement précieuse pour les applications complexes, où de petites décisions de conception peuvent avoir des répercussions importantes sur la production.

Les partenaires qualifiés apportent une expérience acquise sur des centaines, voire des milliers de projets similaires. Ils savent ce qui fonctionne, ce qui échoue et quelles optimisations offrent le meilleur équilibre entre coût et performance. Lors de l’évaluation des fournisseurs, privilégiez ceux qui posent des questions approfondies sur votre application plutôt que de se contenter de citer vos spécifications à l’identique.

Pour les applications automobiles en particulier, les normes des équipementiers (OEM) ajoutent une complexité supplémentaire. Les fournisseurs expérimentés dans ce domaine connaissent les attentes en matière de documentation, les exigences de traçabilité des matériaux et les protocoles d’approbation, auxquels des fournisseurs moins familiers peuvent avoir du mal à se conformer.

Le bon partenaire ne fournit pas uniquement des outillages : il vous apporte la confiance que votre production fonctionnera comme prévu.

Des entreprises telles que Shaoyi illustrent cette approche de partenariat, combinant la certification IATF 16949 avec des capacités complètes en conception et fabrication de moules. Leur équipe d’ingénierie se concentre sur la fourniture d’outillages économiques adaptés aux normes des équipementiers — précisément la combinaison qui réduit les risques pour les fabricants entrant en production. Pour les lecteurs à la recherche de solutions de matrices de poinçonnage précises, l’exploration de leurs capacités sur shao-yi.com/automotive-stamping-dies constitue un exemple concret de ce à quoi ressemble un partenariat qualifié dans le domaine des matrices de poinçonnage automobile.

Faire votre choix final

Une fois les évaluations terminées, votre décision devra tenir compte de plusieurs facteurs :

• Adéquation technique : Ce fournisseur est-il réellement en mesure de livrer ce que votre application exige ?
• Alignement commercial : Les prix proposés reflètent-ils une valeur juste par rapport aux capacités offertes ?
• Profil de risque : Que se passe-t-il en cas de problèmes survenant pendant le développement ou la production ?
• Potentiel relationnel : S'agit-il d’un fournisseur avec lequel vous pouvez collaborer efficacement sur plusieurs années de production ?

La décision concernant l’emboutissage de tôles se résume finalement à la confiance : confiance dans les performances de vos matrices, confiance dans la constance de la qualité, et confiance dans la disponibilité d’un soutien lorsque vous en avez besoin. Le cadre d’évaluation présenté ci-dessus vous aide à construire cette confiance de façon systématique, plutôt que de vous fier à l’espoir ou à l’habitude.

Votre investissement dans les matrices d’emboutissage représente un capital important engagé pour développer votre capacité future de production. Choisir le bon partenaire transforme cet investissement en avantage concurrentiel — en livrant des pièces de qualité, dans les délais impartis et à des coûts compatibles avec vos objectifs commerciaux. Prenez le temps d’effectuer une évaluation rigoureuse : vos matrices vous récompenseront de cette diligence sur des millions de cycles de production.

Questions fréquentes sur les matrices d'emboutissage de tôlerie

1. Qu’est-ce qu’une matrice d’emboutissage de tôles ?

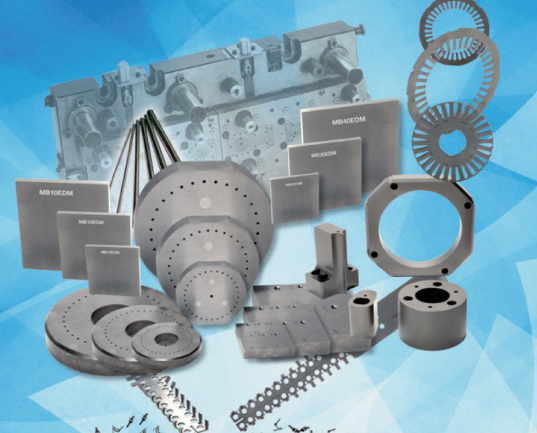

Les matrices d'estampage de tôles sont des outils de précision composés d'éléments mâles (poinçons) et femelles (matrices) qui découpent, plient, façonnent ou emboutissent des tôles planes afin d'obtenir des pièces en trois dimensions. Elles fonctionnent dans une presse pour appliquer une force contrôlée, transformant ainsi la matière première en composants finis. Ces outils sont essentiels dans la fabrication à grande échelle, notamment dans les secteurs automobile et des biens de consommation, où la constance et la reproductibilité sont critiques pour produire des millions de pièces identiques.

2. Quel est le coût d’un outil de découpe (« die ») pour emboutissage de métaux ?

Les coûts des matrices de découpage métallique varient considérablement en fonction de la complexité, des volumes de production requis et des spécifications des matériaux. Les matrices simples peuvent coûter entre 10 000 $ et 50 000 $, tandis que les matrices progressifs coûtent généralement entre 100 000 $ et 500 000 $. Les matrices à transfert destinées aux grands panneaux automobiles peuvent atteindre 750 000 $ ou plus. Le coût total de possession inclut l’entretien, les pièces détachées et les pertes de production dues aux arrêts, en sus de l’investissement initial. Des volumes de production plus élevés justifient des investissements plus importants dans les outillages, car le coût unitaire diminue sensiblement.

3. Quelle est la différence entre le découpage à l’emporte-pièce et l’estampage ?

La découpe à l'emporte-pièce et l'estampage des métaux sont des procédés distincts. La découpe à l'emporte-pièce désigne généralement la découpe de matériaux plats tels que le papier, le carton ou les plastiques minces à l’aide de matrices en règle d’acier tranchante. L’estampage des métaux consiste à façonner des tôles par diverses opérations, notamment le découpage, la perforation, le pliage et l’emboutissage, à l’aide de matrices en acier trempé placées dans une presse. L’estampage est presque toujours un procédé à froid utilisant des découpes ou des bobines de tôle, tandis que la fonderie sous pression utilise du métal en fusion versé dans des moules.

4. Quels sont les principaux types de matrices de poinçonnage et quand faut-il utiliser chacun d’eux ?

Les quatre types principaux sont les matrices progressifs (les mieux adaptés à la production à grande échelle de petites pièces, soit plus de 100 000 unités par an), les matrices à transfert (idéales pour les pièces grandes et complexes nécessitant un déplacement entre les stations), les matrices composées (adaptées aux pièces plates de haute précision, produites en volumes faibles à moyens) et les matrices combinées (utiles lorsque les pièces requièrent à la fois des opérations de découpe et de formage). Le choix dépend de la complexité de la pièce, du volume de production, des exigences en matière de tolérances et des contraintes budgétaires.

5. Comment la simulation CAO améliore-t-elle le développement des matrices d’emboutissage ?

La simulation CAO transforme le développement des matrices en permettant de tester virtuellement les conceptions avant la fabrication d’outillages physiques. Elle prédit le comportement des matériaux, identifie les défauts tels que le retour élastique (springback) et le froissement (wrinkling), et optimise numériquement la géométrie des matrices. Cette technologie réduit le nombre d’itérations de développement, raccourcit les délais et augmente les taux de réussite du premier essai. Les entreprises utilisant des simulations avancées atteignent des taux d’approbation supérieurs à 93 % tout en réduisant la phase de prototypage à aussi peu que 5 jours, ce qui permet une réduction significative des coûts par rapport aux approches traditionnelles basées sur les essais et les erreurs.
