Comprendre les matrices d'estampage automobile et leur rôle essentiel

Vous êtes-vous déjà demandé comment une simple tôle d'acier se transforme en aile élégante de votre véhicule ou en panneau de porte aux courbes précises que vous touchez chaque jour ? La réponse réside dans un outil de précision remarquable : la matrice d'estampage automobile. Ces instruments spécialisés sont les héros méconnus de la fabrication automobile, façonnant discrètement les composants métalliques des véhicules qui représentent environ 60 à 70 % de chaque voiture circulant aujourd'hui sur les routes.

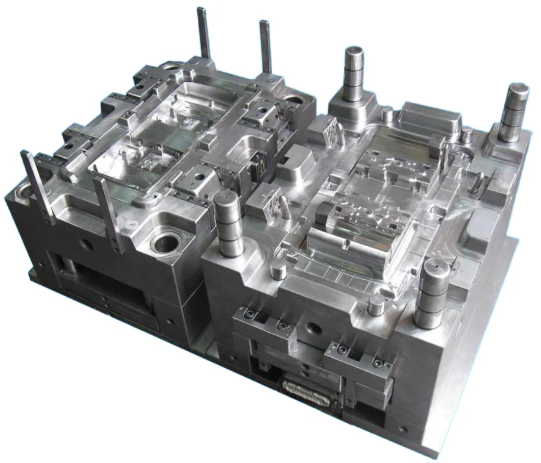

Une matrice d'estampage automobile est un outil de précision conçu sur mesure, qui découpe, plie et façonne des tôles en formes tridimensionnelles complexes. On peut la comparer à un moule très élaboré placé à l’intérieur d’une presse puissante. Lorsque la presse se referme avec une force considérable, la matrice opère sa transformation : elle convertit des flans métalliques plats en éléments aussi variés que des panneaux structurels de carrosserie ou des composants moteur complexes. Selon Le groupe Phoenix , une matrice peut remplir quatre fonctions essentielles : le positionnement, le serrage, l’usinage et le dégagement, les opérations à valeur ajoutée s’effectuant pendant la phase d’usinage.

Pourquoi les matrices d’estampage automobile sont-elles indispensables à la production de véhicules

Imaginez essayer de former manuellement des milliers de portes de voiture identiques avec une précision dimensionnelle parfaite. Impossible, n’est-ce pas ? C’est précisément pourquoi les matrices d’estampage sont indispensables. Ces outils permettent aux fabricants de produire des millions de pièces identiques avec des tolérances mesurées en fractions de millimètre.

La fonction d’usinage de l’estampage automobile comprend la découpe , le pliage, la perforation, le gaufrage, la formage, l’emboutissage, l’étirage, le frappage et l’extrusion. Chaque opération nécessite des configurations spécifiques de matrices, adaptées aux exigences précises d’emboutissage métallique automobile pour la pièce produite. Sans ces outils de précision, la production industrielle moderne de véhicules ne pourrait tout simplement pas exister.

Une seule ligne de production automobile peut emboutir plus de 1 000 pièces par heure, chaque matrice effectuant des millions de cycles au cours de sa durée de vie opérationnelle — ce qui rend l’ingénierie de précision et la robustesse absolument essentielles au succès de la fabrication.

L’ingénierie de précision derrière chaque panneau automobile

Quelles sont les pièces détachées automobiles après-vente, sinon des composants devant correspondre exactement aux spécifications de l’équipement d’origine ? Les mêmes principes d’emboutissage s’appliquent, qu’il s’agisse de produire des pièces d’équipement d’origine (OEM) ou des composants de remplacement. Chaque matrice se compose d’éléments soigneusement conçus, travaillant en parfaite harmonie :

• Semelles supérieure et inférieure – La base sur laquelle tous les composants sont fixés, généralement fabriquée en fonte ou en acier
• Broches de guidage et des douilles – Composants critiques assurant un alignement précis entre les deux moitiés de la matrice
• Poinçons et aciers de matrice – Les éléments mâles et femelles qui façonnent effectivement la matière
• Dépouilleurs et ressorts – Systèmes permettant d’éjecter la pièce emboutie après chaque cycle de presse

Tout au long de cet article, vous découvrirez le parcours complet allant de l’acier brut aux pièces automobiles finies. Nous examinerons les différents types de matrices, les critères de sélection des matériaux, le processus de conception ingénierie, les procédures de validation, les stratégies de maintenance ainsi que les considérations relatives aux coûts. Que vous soyez ingénieur, spécialiste des achats ou décideur en fabrication, la compréhension de ces outils de précision vous apportera des informations précieuses sur les opérations d’emboutissage automobile et vous aidera à prendre des décisions plus éclairées concernant vos besoins de production.

Types de matrices d’emboutissage utilisés dans la fabrication automobile

Vous comprenez donc ce que font les matrices de découpe automobile — mais saviez-vous qu’il existe plusieurs types distincts, chacun conçu pour relever des défis spécifiques de production ? Le choix de la matrice de découpe appropriée n’est pas seulement une décision technique : il influe directement sur votre vitesse de production, la qualité des pièces et les coûts de fabrication. Examinons ensemble les principales catégories de matrices qui animent les opérations actuelles de découpe métallique automobile.

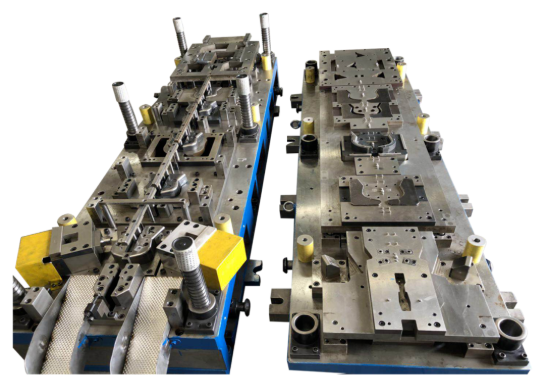

Matrices progressifs pour les composants carrosserie à forte volumétrie

Lorsque les constructeurs automobiles doivent produire des millions de pièces identiques rapidement, les matrices progressifs constituent généralement le premier choix. Ces matrices de découpe métallique fonctionnent comme une chaîne de montage soigneusement chorégraphiée, intégrée dans un seul outil. Une bande métallique continue traverse plusieurs stations, chacune effectuant une opération spécifique — découpe, perçage, pliage ou emboutissage — jusqu’à l’obtention de la pièce finie à la dernière étape.

Quelle est la valeur ajoutée des matrices progressifs dans les applications automobiles ? Considérez ces avantages :

• Vitesse exceptionnelle – Les pièces restent connectées à la bande tout au long du processus, ce qui permet une production continue à grande vitesse
• Coûts de Main-d'œuvre Réduits – La manipulation minimale entre les opérations implique moins d’opérateurs et des coûts unitaires réduits
• Une qualité constante – L’intégration étroite des opérations réduit au minimum les variations entre les pièces
• Coûts unitaires inférieurs – Une fois l’investissement dans les outillages réalisé, les coûts unitaires baissent sensiblement à fort volume de production

Vous trouverez des matrices progressives produisant des supports, des clips, des connecteurs, des composants de transmission et des bornes électriques dans toute l’industrie automobile. Elles excellent dans la fabrication de des pièces de petite à moyenne taille pièces dont les volumes de production justifient l’investissement initial dans les outillages. Toutefois, soyez conscient que les modifications de conception après achèvement de l’outillage peuvent s’avérer coûteuses et chronophages.

Matrices à transfert pour pièces structurelles de grande taille

Que se passe-t-il lorsque vous devez emboutir des composants automobiles plus grands et plus complexes que les matrices progressives ne peuvent tout simplement pas traiter ? C’est là que l’emboutissage à matrice de transfert excelle. Contrairement aux systèmes progressifs, les matrices de transfert séparent la tôle brute de la bande métallique dès le début du processus. Des systèmes mécaniques déplacent ensuite chaque pièce individuellement d’une station à l’autre, chaque station effectuant une opération spécialisée.

Cette approche offre des avantages distincts pour les applications automobiles :

• Tirages plus profonds – Les matrices de transfert permettent de traiter des pièces nécessitant une mise en forme tridimensionnelle importante
• Géométries complexes – La manipulation individuelle des pièces autorise des opérations de façonnage plus complexes
• Capacité à traiter des pièces plus grandes – Idéal pour les panneaux de carrosserie, les composants structurels et les plaques de renfort
• Flexibilité d’orientation – Les pièces peuvent être repositionnées entre les stations afin de permettre une mise en forme dans plusieurs directions

Les principaux panneaux de carrosserie, les cadres de portes, les supports structurels et les enveloppes robustes proviennent couramment d’opérations réalisées à l’aide de matrices de transfert. Le compromis ? Des temps de cycle légèrement plus longs et des coûts opérationnels plus élevés par rapport au poinçonnage progressif. Toutefois, pour la fabrication de grandes pièces embouties automobiles aux formes complexes, les matrices de transfert constituent souvent la seule solution pratique.

Matrices composées pour des opérations précises en un seul coup

Imaginez effectuer plusieurs opérations — découpe, poinçonnage et emboutissage — en un seul et puissant coup de presse. C’est précisément ce que permettent les matrices composées. Ces matrices d’emboutissage automobile exécutent simultanément des opérations superposées, ce qui les rend particulièrement efficaces pour certaines applications.

Les matrices composées excellent particulièrement lorsque vous avez besoin de :

• Pièces planes de haute précision avec des tolérances serrées
• Plusieurs caractéristiques créées dans un alignement parfait
• Une réduction du temps de cycle pour des composants de complexité modérée
• Utilisation efficace des matériaux avec un minimum de chutes

Dans la fabrication automobile, vous rencontrerez des matrices combinées produisant des joints, des rondelles, des cales de précision et des boîtiers pour composants électroniques. Les opérations simultanées garantissent un alignement parfait des caractéristiques — essentiel pour les pièces dont la précision dimensionnelle ne peut être compromise. Toutefois, les matrices combinées conviennent mieux aux géométries relativement simples et ne sont pas adaptées aux pièces nécessitant un pliage important ou un emboutissage profond.

Matrices en tandem pour le traitement séquentiel de tôles épaisses

Certains composants automobiles exigent une attention individuelle à chaque étape de formage. Les configurations de matrices en tandem positionnent plusieurs matrices à opération unique en série, les pièces étant transférées entre des presses distinctes. Bien que cette approche nécessite davantage d’espace au sol et de manipulations, elle offre des avantages uniques pour les applications automobiles utilisant des tôles épaisses.

Les configurations en tandem fonctionnent particulièrement bien pour :

• Les composants structurels en tôle épaisse nécessitant une force de formage importante
• Les pièces requérant des opérations spécialisées qui ne peuvent pas être réalisées sur une même matrice
• Applications où chaque étape de formage nécessite une capacité de presse différente
• Scénarios de production exigeant une grande flexibilité pour ajuster individuellement chaque opération

Les composants du châssis, les pièces de suspension et les renforts structurels lourds bénéficient souvent d’un agencement en matrices tandem. Chaque presse à emboutir de la séquence peut être optimisée pour son opération spécifique, offrant ainsi un contrôle maximal sur la qualité des pièces.

Comparaison des types de matrices pour les applications automobiles

Le choix du type de matrice approprié implique de concilier plusieurs facteurs. Ce tableau comparatif résume les principaux critères à prendre en compte pour chaque catégorie :

Type de dé	Meilleures applications	Plage de volume de production	Niveau de complexité de la pièce	Composants automobiles typiques
Découpage progressif	Pièces petites à moyennes comportant plusieurs caractéristiques	Haut volume (100 000 unités ou plus par an)	Simple à modéré	Supports, clips, connecteurs, bornes, composants de transmission
Moule à transfert	Pièces volumineuses présentant des emboutissages profonds et des formes complexes	Volume moyen à élevé	Modéré à élevé	Panneaux de carrosserie, cadres de portes, supports structurels, plaques de renfort
Poinçon composé	Pièces plates de précision avec plusieurs opérations simultanées	Volume moyen à élevé	Simple à modéré	Joint d’étanchéité, rondelles, cales, boîtiers électroniques
Matrice tandem	Pièces en tôle épaisse nécessitant une mise en forme séquentielle	Volume faible à moyen	Modéré à élevé	Composants de châssis, pièces de suspension, renforts structurels

Lors de l’évaluation du type de matrice adapté à vos besoins de découpage emboutissage automobile, commencez par examiner votre volume de production. Les séries à haut volume privilégient presque systématiquement les matrices progressives en raison de leur rapidité et de leur faible coût unitaire. Pour les composants structurels plus volumineux ou les pièces nécessitant des emboutissages profonds, les matrices à transfert offrent la flexibilité requise. Les matrices combinées assurent une efficacité optimale lorsque des pièces plates de précision doivent présenter plusieurs caractéristiques parfaitement alignées. Enfin, les dispositions en tandem vous confèrent un contrôle maximal pour les applications en tôle épaisse, où chaque opération bénéficie d’une optimisation individuelle.

Comprendre ces catégories de matrices constitue la base de décisions plus approfondies concernant les matériaux, l’ingénierie et la planification de la production. Mais quels matériaux sont réellement utilisés pour fabriquer ces outils de précision ? Cette réponse a un impact significatif sur les performances, la durée de vie des matrices ainsi que sur la qualité de vos pièces embouties automobiles.

Matériaux des matrices et critères de sélection pour les applications automobiles

Vous avez vu comment les différents types de matrices répondent à divers besoins de fabrication automobile. Mais voici une question souvent négligée : de quels matériaux ces outils de précision sont-ils réellement constitués ? Les matériaux intégrés dans vos matrices d’emboutissage en acier déterminent directement leur durée de vie, la régularité de vos pièces et, en définitive, le coût global de vos pièces embouties en acier au fil du temps. Examinons les choix critiques de matériaux qui distinguent les matrices médiocres des matrices exceptionnelles.

Le choix des matériaux pour les matrices n’est pas une question de devinette. Selon les experts en fabrication d’Alsette, le choix d’un matériau inapproprié entraîne la défaillance des pièces et l’endommagement ou la casse d’outils coûteux. La sélection adéquate exige un équilibre entre une dureté extrême, une résistance à l’usure, une ténacité suffisante pour éviter les fissurations, une bonne usinabilité afin de façonner la matrice, et une rentabilité globale adaptée aux volumes de production .

Sélection des aciers à outils pour les matrices de panneaux carrosserie

Les aciers à outils constituent l’ossature de la plupart des matrices d’estampage de tôles. Ces aciers alliés au carbone spécialisés contiennent entre 0,5 % et 1,5 % de carbone, ainsi que des carbures formés par quatre éléments d’alliage principaux : le tungstène, le chrome, le vanadium et le molybdène. Chaque formulation offre des avantages spécifiques selon votre application automobile.

Acier à outils D2 – Le champion de la résistance à l’usure

Lorsque vos matrices sont soumises à des séries de production à haut volume pour la mise en forme d'acier laminé automobile, l'acier à outils D2 apparaît souvent comme le choix privilégié. Ce matériau à haute teneur en carbone et en chrome est réputé pour sa résistance exceptionnelle à l'usure. La teneur élevée en chrome permet la formation de particules carbures dures qui résistent à l'abrasion sur des millions de cycles de presse.

• Dureté : Atteint 62–64 HRC après trempe et revenu
• Meilleures Applications : Matrices de découpage, de poinçonnage et de formage destinées à des productions longues et exigeant des tolérances serrées
• Traitement thermique: Trempe à 982 °C–1024 °C, revenu entre 482 °C et 516 °C
• Idéal pour : Production à haut volume de composants carrosserie où la résistance à l'usure prime sur la ténacité aux chocs

Acier à outils A2 – Un équilibre entre ténacité et résistance à l'usure

Vous recherchez un matériau capable de supporter à la fois les opérations de formage et de conserver une stabilité dimensionnelle ? L'acier à outils A2 offre un excellent compromis. Avec sa teneur de 5 % en chrome, cet acier durcissable à l'air atteint une dureté élevée après traitement thermique tout en conservant une meilleure ténacité que l'acier D2.

• Dureté : Atteint 63–65 HRC à l'état trempé
• Meilleures Applications : Poinçons pour découpage et formage, dégrossissage des matrices, matrices pour moulage par injection
• Traitement thermique: Refroidi à l'air à partir de la température de trempe, revenu à 175 °C à 205 °C
• Idéal pour : Applications exigeant une excellente stabilité dimensionnelle et une résistance modérée à l'usure

Acier à outils S7 – Spécialiste de la résistance aux chocs

Certains outillages de matrices automobiles subissent des chocs mécaniques importants en service. L’acier à outils S7, résistant aux chocs, a été spécifiquement conçu pour ces conditions exigeantes. Ce matériau trempé à l’air offre une ténacité élevée et une résistance exceptionnelle aux chocs, supérieure à celle d’autres aciers à outils.

• Dureté : Atteint 60–62 HRC après trempe
• Meilleures Applications : Burins, poinçons, emboutisseurs de rivets et matrices soumis à des charges de choc importantes
• Traitement thermique: Trempe à 940 °C à 1010 °C, revenu à 205 °C pour les applications à froid ou jusqu’à 540 °C pour les applications à chaud
• Idéal pour : Opérations de formage avec chocs importants ou matrices sujettes à la fissuration sous l’effet de charges de choc

Applications de carbure dans les opérations de poinçonnage à forte usure

Que se passe-t-il lorsque même les aciers à outils les plus performants s’usent trop rapidement ? Pour répondre aux exigences extrêmes en matière de durabilité, les plaquettes en carbure métallique entrent en jeu. Le carbure est nettement plus dur que tout acier à outils, offrant une résistance à l’usure supérieure dans les environnements d’estampage les plus exigeants.

Selon Le guide de fabrication de matrices de précision d’Alicona , les matrices en carbure sont souvent utilisées dans des applications de haute précision où la longévité accrue de la matrice justifie le coût plus élevé. Toutefois, le carbure présente des compromis : il est plus coûteux et plus fragile que l’acier à outils.

• Avantage principal : Dureté exceptionnelle et résistance à l’usure largement supérieures à celles des aciers à outils
• Applications courantes : Bords de coupe critiques, embouts de poinçons soumis à une forte usure, surfaces de formage de précision
• Mise en œuvre typique : Plaquettes en carbure brasées dans des corps de matrices en acier à outils, plutôt qu’une construction entièrement en carbure
• Idéal pour : Production à volume ultra-élevé, où la longévité accrue de la matrice compense les coûts matériels plus élevés

De nombreux fabricants adoptent une approche hybride : ils construisent le corps principal de la matrice en fonte grise ou en fonte ductile pour assurer stabilité et efficacité économique, puis intègrent des inserts en acier à outils ou en carbure aux endroits soumis à une usure élevée. Cette stratégie optimise à la fois les performances et l’aspect économique.

Lien entre le choix du matériau et les exigences automobiles

Votre choix de matériau doit répondre aux exigences spécifiques du secteur automobile. Prenez en compte les liens critiques suivants :

Normes de performance en cas de collision : Les composants structurels exigeant une précision dimensionnelle élevée nécessitent des matériaux pour matrices capables de conserver leur forme tout au long de séries de production prolongées. Les aciers D2 et les inserts en carbure excellent dans ce domaine, garantissant une géométrie constante des pièces conforme aux spécifications de sécurité.

Objectifs de réduction de poids : À mesure que les constructeurs automobiles passent à des aciers haute résistance de faible épaisseur et à l’aluminium, les matériaux pour matrices doivent supporter des forces de formage accrues sans usure prématurée. Des aciers à outils plus durs deviennent indispensables lors de l’emboutissage d’aciers avancés haute résistance (AHSS).

Exigences de production à grande échelle : Lorsque vos matrices doivent produire des millions de pièces, le choix du matériau influe directement sur le coût total de possession. Une matrice dont la durée de vie est doublée avant qu’un réusinage ou un remplacement ne soit nécessaire peut réduire considérablement votre coût par pièce, même si l’investissement initial dans les outillages est plus élevé.

Les revêtements de surface ajoutent une dimension supplémentaire aux performances des matériaux. Des revêtements tels que le nitrure de titane (TiN), le nitrure de chrome (CrN) ou le carbone de type diamant (DLC) réduisent le frottement, limitent l’usure adhésive et prolongent la durée de vie des outils. Ces traitements se révèlent particulièrement précieux lorsque le placage des composants emboutis exige des finitions de surface impeccables issues directement de l’opération d’emboutissage.

La relation entre le choix du matériau et la longévité de la matrice affecte directement votre économie de production. Comprendre ces liens vous aide à évaluer plus efficacement vos fournisseurs de matrices — et vous permet de poser les bonnes questions concernant les tolérances d’ingénierie et les processus de conception qui transforment ces matériaux en outils de fabrication de précision.

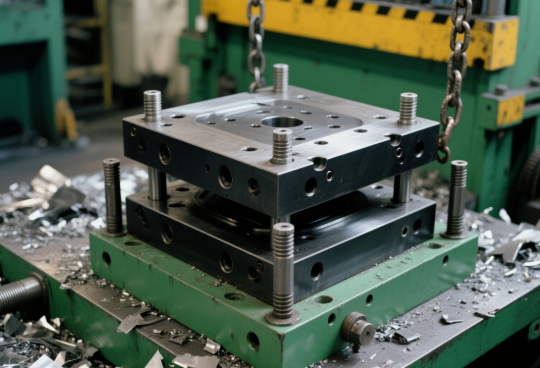

Le processus de conception et d'ingénierie des matrices expliqué

Vous comprenez désormais les matériaux utilisés pour les matrices et leur rôle essentiel dans l'estampage automobile. Mais comment une idée se transforme-t-elle en un outil prêt pour la production, capable de former des millions de pièces précises ? Le processus d'ingénierie de la conception des matrices comble l'écart entre les exigences relatives aux composants automobiles et l'outillage physique. Ce parcours implique des flux de travail numériques sophistiqués, des calculs précis des tolérances et une validation virtuelle — le tout avant même que ne soit découpée la moindre pièce d'acier. Examinons ensemble le processus d'estampage métallique automobile, depuis la conception initiale jusqu'à la mise à disposition finale de la version validée par l'ingénierie.

Selon les spécialistes de la fabrication de précision chez U-Need Precision Manufacturing, la conception des matrices d’estampage est un processus systématique qui établit un plan détaillé complet décrivant chaque élément de la matrice, ses dimensions exactes, ses spécifications matériaux et la manière dont les composants interagissent pour transformer une tôle plane en pièces tridimensionnelles complexes. Ce plan influence directement quatre résultats critiques : la qualité des pièces, le coût de production, la vitesse de fabrication et la fiabilité opérationnelle.

Du modèle CAO à la conception de matrice prête pour la production

L’estampage moderne à l’aide de matrices commence bien avant tout usinage physique. Le processus débute par la création de modèles numériques détaillés, puis progresse à travers plusieurs étapes d’ingénierie. Voici comment les fabricants de matrices d’estampage transforment des concepts en outillages prêts pour la production :

1. Analyse du plan de la pièce et évaluation de la faisabilité
   Avant le début de tout travail de conception, les ingénieurs effectuent une analyse approfondie des plans des pièces. Ce processus critique de contrôle préalable détermine si l’emboutissage constitue la méthode de production la plus réalisable et la plus rentable. Les ingénieurs évaluent la géométrie des pièces, les spécifications des matériaux, les exigences en matière de tolérances et les volumes de production. Les caractéristiques complexes susceptibles de nécessiter des opérations secondaires sont identifiées dès les premières étapes, ce qui permet d’apporter des modifications à la conception afin de simplifier la fabrication.
2. Développement de la disposition de la bande
   Pour les matrices progressives et les matrices à transfert, la disposition de la bande représente l’âme de la conception. Les ingénieurs organisent toutes les opérations de découpe et de formage dans un ordre optimal, tandis que la bande métallique progresse à travers la matrice à chaque coup de presse. Les principaux critères pris en compte comprennent l’optimisation de l’utilisation du matériau (réduction des chutes), la logique de la séquence des opérations et les exigences relatives au coup de presse. Ce processus itératif implique souvent plusieurs concepts avant d’aboutir à la solution la plus efficace.
3. modélisation 3D des composants et conception détaillée
   Une fois la disposition de la bande finalisée, l’attention se porte sur la conception des composants individuels de la matrice d’estampage. Les ingénieurs créent des modèles 3D détaillés et des dessins 2D pour tous les poinçons, boutons de matrice, plaques de dégagement, broches de guidage et autres éléments. Chaque cote, spécification de matériau et exigence de finition de surface est documentée. Cette phase définit comment chaque composant interagit au sein de l’ensemble complet de l’outillage.
4. Simulation CAO et validation virtuelle
   La conception moderne des matrices ne repose plus sur des essais et erreurs. Les logiciels de génie mécanique assisté par ordinateur (CAO) et d’analyse par éléments finis (AEF) simulent numériquement l’ensemble du processus d’estampage. Les ingénieurs prévoient l’écoulement du matériau, identifient les risques d’amincissement ou de fissuration, calculent la compensation du retour élastique et optimisent les paramètres du procédé — le tout avant le début de la construction physique.
5. Optimisation de la conception et mise à disposition technique
   Les résultats de la simulation guident les améliorations de la conception. Les ingénieurs modifient la géométrie des matrices, ajustent les jeux et intègrent des caractéristiques de compensation sur la base des essais virtuels. Une fois que tous les paramètres répondent aux spécifications, la conception reçoit sa validation définitive par l’ingénierie, ce qui permet de générer les données de fabrication destinées à la programmation CNC, à l’électro-érosion à fil et aux opérations de meulage.

Cette approche structurée réduit considérablement le nombre d’itérations physiques d’essai. Comme l’a souligné un expert automobile en emboutissage métallique, il est nettement moins coûteux et plus rapide d’ajuster un modèle numérique que de retailler un acier à outils trempé.

Les tolérances d’ingénierie qui définissent la qualité des pièces

Pourquoi certaines pièces embouties s’ajustent-elles parfaitement, tandis que d’autres nécessitent des réglages constants ? La réponse réside dans les tolérances d’ingénierie intégrées à la conception des matrices. Ces spécifications précises régissent tous les aspects du comportement des outillages.

Calculs des jeux

L'écart entre le poinçon et la matrice—appelé jeu—affecte directement la qualité du bord, la durée de vie de l'outil et la précision de la mise en forme. Un jeu trop faible provoque une usure excessive de l'outil et nécessite des forces de mise en forme plus élevées. Un jeu trop important génère des bavures, des bords rugueux et des variations dimensionnelles. Pour les applications automobiles, le jeu varie généralement de 5 % à 15 % de l'épaisseur du matériau, selon l'opération spécifique et la nuance du matériau.

Considérations sur l'épaisseur du matériau

L'acier laminé automobile présente des variations d'épaisseur, même dans les tolérances spécifiées. Les conceptions de matrices doivent tenir compte de cette variabilité tout en permettant la production de pièces acceptables. Les ingénieurs établissent des analyses de cumul des tolérances qui prennent en compte les variations du matériau, la dilatation thermique pendant la production et l'usure progressive de l'outil sur des millions de cycles.

Compensation du ressort

C'est ici que la conception des matrices devient véritablement sophistiquée. Lorsque le métal mis en forme est libéré de la matrice, l'énergie élastique emmagasinée le fait revenir partiellement vers sa forme initiale—un phénomène appelé ressort. Guide technique d’ETA sur la prévention du retour élastique , ce problème est beaucoup plus prononcé dans les aciers à haute résistance (HSS) et les aciers avancés à haute résistance (AHSS), en raison de leur forte limite élastique.

Les logiciels de simulation modernes prédisent l’ampleur et la direction du ressort après déformation sur l’ensemble des surfaces des pièces. Les ingénieurs modifient ensuite la géométrie des matrices afin de créer des surfaces d’outillage « compensées » — c’est-à-dire qu’ils façonnent intentionnellement les pièces selon une forme incorrecte, afin qu’elles reprennent, sous l’effet du ressort, la géométrie correcte et souhaitée. Cette approche prédictive remplace les méthodes physiques coûteuses basées sur les essais et les erreurs, qui ne parviennent tout simplement pas à suivre le rythme des exigences actuelles en matière de production.

Le défi automobile pour les emboutisseurs : géométrie complexe

La relation entre la complexité de la matrice et la géométrie de la pièce suit un schéma clair. Les pièces présentant des emboutissages profonds, des rayons vifs, plusieurs pliages et des tolérances dimensionnelles serrées exigent un outillage plus sophistiqué. Chaque caractéristique géométrique influence l’écoulement du matériau pendant le formage. La simulation aide les ingénieurs à comprendre ces interactions avant même de passer à la réalisation physique de l’outillage.

À l’aide de plateformes telles qu’AutoForm ou DYNAFORM, les équipes d’ingénierie peuvent :

• Prédire l’amincissement du matériau et les risques de rupture lors des emboutissages profonds
• Optimiser les forces exercées par le serre-flan pour assurer un écoulement uniforme du matériau
• Identifier les tendances au froissement et adapter en conséquence les surfaces des serre-flans
• Calculer avec précision la compensation du retour élastique pour des géométries complexes
• Valider les conceptions de matrices conformément aux normes qualité automobiles avant leur fabrication

Ce processus de validation virtuelle permet une itération et un affinage rapides. Des imprécisions mineures dans la modélisation du matériau ou dans les calculs du solveur peuvent entraîner des compensations erronées, mais les outils de simulation avancés actuels réduisent fortement ces risques. Résultat ? Une probabilité considérablement accrue de réussite dès la première tentative et une réduction significative des délais d’essai physique.

L'intégration des logiciels CAO, FAO et CFAO crée un fil numérique reliant les concepts initiaux de pièces aux outillages finis, usinés physiquement. Ce flux de travail fluide garantit que l'intention d'ingénierie se traduit avec précision dans la réalité de la production — préparant ainsi le terrain pour les procédures d'essai et de validation des matrices qui confirment que tout fonctionne conformément à la conception.

Essai et validation des matrices avant la production

Votre conception de matrice est terminée, les matériaux ont été sélectionnés et l'outillage physique a été réalisé. Mais voici une question cruciale que beaucoup négligent : comment savoir s'il fonctionnera réellement ? La phase d'essai et de validation des matrices comble l'écart entre la théorie de l'ingénierie et la réalité de la production. Ce processus intensif transforme un outil nouvellement fabriqué en un actif éprouvé et prêt pour la production — et pourtant, il s'agit l'un des sujets les moins abordés dans la littérature spécialisée sur la fabrication par emboutissage.

Selon les experts en emboutissage chez Shaoyi l’essai de matrice n’est pas un événement ponctuel, mais une phase d’ajustement fin intensif. Il s’agit d’un processus systématique de validation qui garantit que la matrice peut transformer une tôle plane en pièces complexes en trois dimensions, conformes parfaitement aux spécifications de conception.

Procédures d’essai de matrice garantissant le succès de la production

Considérez l’essai de matrice comme le terrain d’essai où l’ingénierie de précision rencontre les conditions réelles. Ce processus suit une séquence structurée permettant d’identifier et de résoudre systématiquement les problèmes avant qu’ils n’affectent la production. Voici comment les professionnels industriels de l’estampage valident de nouveaux outillages :

1. Mise en place initiale de la presse et premier estampage
   La matrice nouvellement assemblée est soigneusement installée dans une presse d’essai. Les techniciens chargent la tôle spécifiée et font fonctionner la presse afin de produire les premières pièces échantillons. À cette étape, les paramètres de la presse — tels que la force nominale et la pression du coussin — sont ajustés afin d’établir des valeurs de référence pour les performances.
2. Inspection de la première pièce et identification des défauts
   Les pièces initiales font l'objet d'un examen rigoureux immédiatement après leur mise en forme. Les contrôles visuels permettent d'identifier les défauts évidents, tels que les fissures, les plis ou les rayures superficielles. Plus important encore, des outils métrologiques avancés — machines à mesurer tridimensionnelles (MMT) ou scanners laser 3D — comparent la géométrie de la pièce au modèle CAO d'origine avec une précision au micron près.
3. Repérage et dépannage des matrices
   Lorsque des écarts apparaissent, la phase de dépannage commence. Une technique traditionnelle appelée « repérage des matrices » consiste à appliquer une pâte bleue sur la tôle avant le pressage. Le motif transféré par la pâte révèle les zones hautes et basses où les surfaces de la matrice n'établissent pas un contact uniforme. Les techniciens corrigent ensuite ces imperfections à l'aide de meulage et de polissage de précision.
4. Ajustements itératifs et re-emboutissage
   Sur la base des résultats de l’inspection et des essais de mise en forme, des outilleurs qualifiés apportent des modifications précises. Celles-ci peuvent consister à rectifier les surfaces formantes, à souder du matériau afin d’ajouter de la matière ou à insérer des cales pour ajuster les jeux. Après chaque réglage, la matrice est de nouveau utilisée pour estampage et les nouvelles pièces sont inspectées, relançant ainsi la boucle de correction.
5. Essais de débit de production et validation finale
   Une fois que les exigences dimensionnelles sont satisfaites, les essais portent sur la vitesse de production. La matrice doit fonctionner de façon constante aux cadences prévues, sans dégradation de la qualité des pièces. Seules des séries de production réussies et maintenues sur une période prolongée permettent d’accorder l’approbation définitive de l’outil pour son passage en production complète.

Cette approche itérative peut sembler chronophage, mais elle est indispensable. Des recherches mises en avant par Academia.edu montrent que des ajustements de tolérance interviennent sur plus de 50 % des cotes lors des lancements de véhicules, ce qui reflète la variabilité inhérente aux procédés d’estampage des pièces métalliques.

Problèmes courants détectés pendant les essais

Quels problèmes apparaissent généralement lors de la première mise en service d’un nouveau moule sur la presse ? Comprendre ces défis vous aide à évaluer la qualité du moule et les capacités du fournisseur :

• Fissures et craquelures – Étirement du matériau au-delà de ses limites de formage, nécessitant souvent des ajustements des nervures d’emboutissage ou de la pression du serre-flan
• Froissage – Freinage insuffisant permettant au matériau de flamber, généralement corrigé par la modification des surfaces du serre-flan ou l’augmentation de la force exercée par celui-ci
• Déviation de ressort – Ressaut des pièces vers leur forme initiale après le formage, nécessitant des ajustements de compensation du moule
• Effets de déformation de l’outil – Déformation (fléchissement) des composants du moule et de la presse sous les charges de formage, entraînant une répartition non uniforme de la pression
• Défauts de surface – Rayures, éraflures ou marques de déformation inacceptables sur les surfaces de classe A destinées à être visibles sur les véhicules automobiles
• Dérive dimensionnelle – Pièces hors tolérance en raison de variations du matériau ou d’effets thermiques survenant pendant des séries prolongées

Indicateurs de validation conformes aux normes qualité automobile

Comment savoir lorsqu’un outil est véritablement prêt pour la production ? Les équipementiers automobiles (OEM) et les fournisseurs de niveau 1 s’appuient sur des points de validation spécifiques et des critères d’acceptation qui doivent être satisfaits avant l’approbation de la pièce :

• Conformité dimensionnelle – Toutes les dimensions critiques respectent les tolérances spécifiées, vérifiées par mesure au CMM conformément aux spécifications GD&T
• Normes de qualité de surface – Aucun défaut visible sur les surfaces de classe A ; les exigences en matière de marquage des pièces automobiles sont remplies pour assurer la traçabilité
• Vérification des propriétés des matériaux – Dureté, épaisseur et propriétés mécaniques confirmées dans les limites des spécifications
• Indicateurs de capabilité du procédé – Valeurs de Cpk démontrant la maîtrise statistique du procédé (généralement Cpk ≥ 1,33 pour les applications automobiles)
• Validation du débit de production – Fonctionnement continu aux temps de cycle cibles sans dégradation de la qualité
• Rapport d’inspection de l’échantillon initial (ISIR) – Un ensemble complet de documentation fournissant des données de mesure détaillées pour l’approbation client

Une méthodologie validée lors de récents lancements de programmes véhicules a montré que les approches d’évaluation multi-essais prédisaient plus de 90 % des niveaux de variation réels observés ultérieurement en production — améliorant ainsi de façon spectaculaire la précision du réglage des tolérances.

Taux d’approbation du premier essai : l’indicateur qualité ultime

Souhaitez-vous évaluer rapidement la précision ingénierie d’un fournisseur de matrices ? Renseignez-vous sur son taux d’approbation du premier essai. Ce critère indique le pourcentage de matrices obtenant l’approbation client sans nécessiter de reprise importante après le premier essai. Des acteurs leaders du secteur, tels que Shaoyi, atteignent un taux d’approbation du premier passage de 93 % — une preuve éloquente de leurs capacités avancées de simulation CAO qui permettent de prédire et de prévenir les défauts avant même le début de la construction physique.

Des taux plus élevés de réussite au premier passage se traduisent directement par une accélération du délai de mise en production et une réduction des coûts totaux d’outillage. Lorsque la simulation prédit avec précision l’écoulement du matériau, le retour élastique (springback) et les modes de défaillance potentiels, le nombre de boucles de corrections physiques diminue considérablement. Les fonctionnalités modernes d’essai virtuel peuvent réduire de plus de moitié le temps consacré aux itérations physiques par rapport aux approches traditionnelles basées sur les essais et les erreurs.

La phase de validation détermine en définitive si votre investissement dans l’ingénierie de précision porte ses fruits sous la forme d’une production constante et de haute qualité. Toutefois, même la matrice la mieux validée nécessite une attention continue. La maîtrise des stratégies de maintenance et la capacité à diagnostiquer et résoudre les pannes courantes garantissent que votre outillage assure des performances optimales tout au long de sa durée de vie opérationnelle.

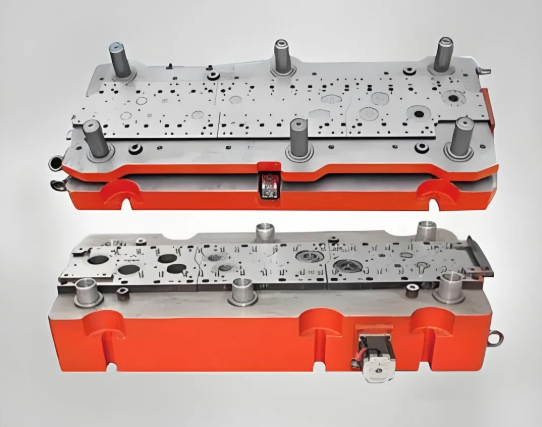

Maintenance des matrices et dépannage des pannes courantes

Votre matrice a passé la validation et est entrée en production. Mais voici une réalité que de nombreux fabricants sous-estiment : dès le début de l’emboutissage, l’usure commence. Chaque cycle de presse soumet votre outillage à des contraintes mécaniques considérables, à des frottements et à des charges thermiques. Sans entretien adéquat, même le meilleur fabricant de matrices d’emboutissage ne peut empêcher une dégradation progressive qui finit par compromettre la qualité des pièces et l’efficacité de la production. Examinons comment un entretien stratégique prolonge la durée de vie des matrices et garantit que vos pièces métalliques embouties restent constamment conformes aux spécifications.

Selon les spécialistes de l’entretien de Keneng Hardware, un entretien régulier permet d’identifier et de résoudre les problèmes potentiels avant qu’ils ne s’aggravent. En effectuant des inspections systématiques et en traitant rapidement l’usure, les fabricants peuvent éviter les pannes imprévues des matrices, qui entraînent des arrêts coûteux et des retards de production.

Calendriers de maintenance préventive pour une durée de vie maximale des matrices

Imaginez traiter la maintenance des matrices comme celle d’un véhicule : seriez-vous prêt à négliger les vidanges d’huile jusqu’à ce que votre moteur tombe en panne ? Le même raisonnement s’applique à vos outillages de découpage et emboutissage métalliques. Une maintenance proactive surpasse largement, en termes de coûts et de continuité de production, les réparations réactives.

Des programmes efficaces de maintenance préventive comprennent plusieurs activités effectuées à intervalles variables. Voici une comparaison complète des principales activités de maintenance :

Activité de maintenance	Fréquence	Impact sur les performances de la matrice	Conséquences du négligement
Inspection visuelle des arêtes de coupe	À chaque série de production	Détection précoce de l’usure, des ébréchures ou des dommages	Bavures sur les pièces, dérive dimensionnelle, défaillance soudaine
Nettoyage et enlèvement des débris	Par jour ou par quart	Prévient la contamination et maintient la qualité de surface	Défauts de surface, usure accélérée, grippage
Vérification du système de lubrification	Tous les jours	Réduit le frottement, empêche l’usure adhésive	Grippage, rayures, défaillance prématurée de l’outil
Inspection des axes de guidage et des douilles	Semaine par semaine	Garantit un alignement correct entre les deux moitiés de la matrice	Désalignement, usure inégale, problèmes dimensionnels des pièces
Affûtage de pointe	Tous les 50 000 à 150 000 coups (selon le matériau)	Restaure une action de coupe propre et réduit les efforts de formage	Hauteur accrue des bavures, retournement des bords, rejet des pièces
Remplacement des ressorts et vérification de la pression	Mensuel ou selon l’intervalle prévu	Maintient des forces adéquates de dénudage et de maintien de la tôle	Dénudage incomplet, froissage, formage irrégulier
Vérification dimensionnelle	Tous les trimestres ou après des séries de production importantes	Confirme que les dimensions critiques restent dans les tolérances spécifiées	Pièces hors spécification, rejets clients, reprises coûteuses
Démontage complet et inspection de la matrice	Annuellement ou selon le seuil défini en nombre de coups	Permet de détecter l’usure cachée et de valider l’état de tous les composants	Défaillance catastrophique, arrêt prolongé, risques pour la sécurité

Les intervalles d’affûtage méritent une attention particulière. Selon les recommandations industrielles en matière de maintenance, le maintien d’arêtes de coupe bien affûtées garantit un formage propre et précis des pièces. Utilisez des outils d’affûtage tels que des pierres abrasives ou des meules pour restaurer l’acuité et éliminer les bavures ou les ébréchures. Pour les matrices fortement usées ou endommagées, envisagez des techniques de réfection telles que le soudage, l’usinage ou le re-affleurement afin de restaurer leurs dimensions d’origine.

Modes courants de défaillance des matrices et leurs solutions

Lorsque des problèmes apparaissent, un diagnostic rapide empêche des incidents mineurs de se transformer en perturbations majeures de la production. Comprendre les modes de défaillance courants vous permet d’y répondre efficacement :

Grippage et usure adhésive

Avez-vous déjà remarqué une accumulation de matière sur les surfaces de la matrice, qui se transfère ensuite sur vos pièces ? Il s’agit du grippage, l’un des problèmes les plus frustrants dans les opérations de découpe et d’estampage à l’aide de matrices variées. Celui-ci survient lorsque la pression intense et le frottement provoquent une soudure momentanée entre la tôle et la surface de la matrice, suivie d’un arrachement.

• Symptômes : Finition rugueuse des pièces, accumulation visible de matière sur les faces de la matrice, traces de rayures
• Causes racines : Lubrification insuffisante, force excessive du serre-bride, jeux incorrects de la matrice, combinaisons de matériaux incompatibles
• Solutions : Améliorer la couverture et la viscosité de la lubrification, appliquer des revêtements anti-grippage (TiN ou DLC), polir les surfaces affectées, ajuster la pression du serre-bride

Usure abrasive

Cette érosion progressive se produit lorsque la tôle glisse sur les surfaces des matrices sous pression. Contrairement au grippage, l’usure abrasive crée des motifs striés alignés avec la direction d’écoulement du matériau.

• Symptômes : Dérive dimensionnelle progressive, traces d’usure visibles, formation accrue de bavures
• Causes racines : Particules dures présentes dans la tôle, présence de calamine ou de contamination par des oxydes, dureté superficielle insuffisante
• Solutions : Passer à des matériaux de matrices plus durs ou à des plaquettes en carbure, appliquer des revêtements durs, améliorer la propreté du matériau entrant, augmenter la fréquence d’affûtage

Fissures et éclats

Les ruptures soudaines des outillages d’estampage sont souvent dues à des charges par impact, à un traitement thermique inadéquat ou à une accumulation de fatigue sur des millions de cycles.

• Symptômes : Fissures visibles ou perte de matière aux arêtes de coupe, modifications brutales de la qualité des pièces
• Causes racines : Forces de formage excessives, charges par choc, fatigue du matériau, jeux incorrects, défauts de traitement thermique
• Solutions : Réduire les vitesses de formage, vérifier les jeux appropriés, utiliser des aciers à outils résistants aux chocs (comme l’acier S7), appliquer un traitement thermique de détente des contraintes, réparer par soudage de précision suivi d’un re-usinage

Problèmes d'alignement

Lorsque les moitiés supérieure et inférieure de la matrice ne s’ajustent pas précisément, les résultats se manifestent immédiatement sur vos pièces. Un désalignement provoque des usures inégales, des écarts dimensionnels et une dégradation accélérée des composants.

• Symptômes : Répartition inégale des bavures, usure asymétrique des composants de guidage, variation dimensionnelle sur les caractéristiques des pièces
• Causes racines : Goupilles et douilles de guidage usées, fixations desserrées, déformation du tablier de presse, réglage incorrect de la matrice
• Solutions : Remplacer les composants de guidage usés, vérifier et serrer correctement toutes les fixations, contrôler l’alignement de la presse, recalibrer les procédures de réglage de la matrice

Savoir reconnaître le moment où les matrices nécessitent une remise à neuf ou un remplacement

Voici la question cruciale : faut-il réparer ou remplacer ? Une décision erronée entraîne soit des coûts excessifs liés à des réparations inutiles, soit l’élimination prématurée d’un outillage encore précieux. Prenez en compte les critères décisionnels suivants :

Indicateurs favorisant la remise à neuf :

• Usure limitée aux inserts remplaçables ou aux surfaces facilement accessibles
• Qualité des pièces encore conforme après ajustement dans la plage documentée
• La structure et les dimensions critiques restent intactes
• Le coût de rénovation est inférieur à 40–50 % du coût de remplacement
• Les besoins en production se poursuivent pour un avenir prévisible

Indicateurs favorisant le remplacement :

• Dégâts structurels au noyau ou fissuration par fatigue généralisée
• Les reprises cumulées ont épuisé la marge matérielle disponible
• Des modifications du design de la pièce exigent des adaptations importantes du moule
• Échecs répétés malgré plusieurs tentatives de réparation
• Des progrès technologiques offrent des améliorations significatives de performance

Selon les spécialistes des moules d’emboutissage chez Jeelix , une décision robuste de rénovation doit prendre en compte trois facteurs : les gains d’efficacité opérationnelle apportés par une nouvelle matrice, la valeur résiduelle de production de la matrice existante et le coût de l’interruption de la production pendant le remplacement. Ces considérations constituent la base d’une gestion data-driven du cycle de vie des outillages.

Une maintenance adéquate transforme les matrices d’estampage d’actifs dépréciés en partenaires de production à long terme. Lorsque vos outillages d’estampage bénéficient d’une attention régulière, ils vous récompensent par une stabilité dimensionnelle, une qualité de surface et un fonctionnement fiable tout au long de campagnes de production prolongées. Toutefois, la maintenance ne constitue qu’un élément du puzzle : comprendre comment les différentes applications automobiles exigent des spécifications variées en matière de matrices vous permet d’optimiser vos outillages en fonction des exigences spécifiques de vos composants.

Applications automobiles et exigences spécifiques aux composants en matière de matrices

Vous avez appris comment les matrices sont conçues, validées et entretenues. Mais voici ce qui distingue véritablement une outillage exceptionnel d’un outillage adéquat : la compréhension du fait que les différents composants automobiles exigent des spécifications de matrices fondamentalement différentes. Une matrice produisant des panneaux de carrosserie parfaits peut échouer complètement lors de la formation de composants structurels de sécurité. Pourquoi ? Parce que chaque système automobile présente des défis uniques en matière de tolérances, de nuances de matériaux, de volumes de production et d’exigences qualité. Examinons comment les emboutissages métalliques automobiles varient selon les applications critiques du véhicule.

Selon les spécialistes de la fabrication chez Neway Precision, l’emboutissage et le tirage profond sont des procédés essentiels pour la production de grandes pièces automobiles durables et hautement précises. Toutefois, les exigences en matière de tolérances et de précision varient considérablement selon qu’il s’agisse de former des supports de moteur ou des panneaux extérieurs de classe A.

Exigences relatives aux matrices pour les composants structurels de sécurité

Lorsque les occupants d’un véhicule dépendent de composants pour les protéger en cas de collision, aucune concession n’est tolérée. Les pièces structurelles de sécurité — notamment les montants B, les renforts antipénétration des portes, les renforts de toit et les rails de choc — exigent les spécifications d’outillage les plus rigoureuses de l’ensemble du véhicule.

Pourquoi ces pièces embouties métalliques automobiles sont-elles si exigeantes ? Examinons leurs exigences particulières :

• Compatibilité avec les aciers à haute résistance avancés (AHSS) – Les composants de sécurité modernes utilisent de plus en plus des matériaux tels que les aciers biphasés, les aciers martensitiques et les aciers au bore trempés à chaud, dont la résistance à la traction dépasse 1 000 MPa. Les matrices doivent supporter des forces de formage nettement plus élevées sans usure prématurée ni déformation.
• Des tolérances dimensionnelles strictes – La performance en cas de choc dépend d’une géométrie précise. Des tolérances typiques de ±0,3 mm à ±0,5 mm garantissent que les composants s’assemblent correctement et absorbent l’énergie comme prévu lors des chocs.
• Épaisseur de matériau constante – Les variations de l'épaisseur des parois influencent directement la capacité d'absorption d'énergie. Les composants de sécurité obtenus par emboutissage profond nécessitent des matrices conçues pour assurer une répartition uniforme de l'épaisseur tout au long du processus de formage.
• Précision des rebords de soudure – La plupart des composants structurels sont assemblés à d'autres éléments de la carrosserie par soudage par points à résistance. Les conceptions de matrices doivent garantir la planéité et le positionnement précis des rebords afin d'assurer une qualité de soudure fiable.
• Compensation du ressort – Les aciers à haute résistance (AHSS) présentent un retour élastique prononcé en raison de leur forte limite d'élasticité. Comme indiqué dans le guide des tolérances de l'ADHMT, ce phénomène est nettement plus marqué dans le cas des aciers à haute résistance, ce qui exige des stratégies sophistiquées de compensation des matrices.

Pour les composants structurels, les opérations d'estampage automobile utilisent généralement des matrices à transfert ou des ensembles de matrices en tandem. Ces configurations permettent de réaliser des emboutissages profonds et des géométries complexes, caractéristiques des pièces critiques pour la sécurité, tout en offrant la flexibilité nécessaire pour formater des matériaux à haute résistance sans provoquer de fissuration ni d'amincissement excessif.

Exigences de précision dans l'estampage des panneaux de carrosserie

Imaginez-vous parcourir un salon d'exposition et remarquer immédiatement des écarts irréguliers entre les panneaux de carrosserie ou une légère ondulation de surface captant la lumière. C’est là le scénario cauchemardesque que le façonnage des panneaux de carrosserie doit impérativement éviter. Les surfaces extérieures de classe A — capots, portières, ailes avant et arrière — font l’objet d’exigences esthétiques tout aussi rigoureuses que celles imposées aux composants structurels en matière de sécurité.

• Normes de qualité de surface – Tout défaut visible entraîne le rejet de la pièce. Les matrices doivent produire des surfaces parfaitement lisses, sans rayures, marques d’outils ni aspect « peau d’orange ». Cela exige des surfaces de matrice polies, une lubrification optimale et un contrôle précis de la presse-bride.
• Tolérances d’écart et d’affleurement – La perception qu’a le consommateur de la qualité du véhicule commence souvent par l’ajustement des panneaux. Des tolérances de ± 0,5 mm pour la largeur des écarts et de ± 0,3 mm pour l’affleurement entre panneaux adjacents exigent une précision exceptionnelle des matrices.
• Contrôle de l’écoulement de la matière – Les grands panneaux extérieurs sont sensibles au froissement, à la fissuration et à l’étirement inégal. Les nervures d’emboutissage et les conceptions de serre-flan doivent contrôler précisément l’écoulement de la matière afin d’éviter les défauts de surface qui seraient invisibles sur des composants cachés, mais inacceptables sur des surfaces visibles.
• Considérations relatives aux panneaux en aluminium – Les initiatives de réduction du poids ont accru l’utilisation de panneaux carrosserie en aluminium. L’aluminium nécessite des jeux de matrice, des stratégies de lubrification et des vitesses de formage différents de ceux de l’acier, ce qui exige des approches spécialisées en matière d’outillage.
• Des volumes de production élevés – Les panneaux carrosserie comptent parmi les composants emboutis les plus produits en volume. Les matrices doivent maintenir la qualité de surface sur des millions de cycles, ce qui requiert souvent l’insertion de plaquettes en carbure aux emplacements soumis à une forte usure.

Exigences relatives aux composants moteur et groupe motopropulseur

Sous le capot, les pièces embouties en métal destinées aux composants automobiles font face à des défis totalement différents. Les couvercles de moteur, les carter de transmission, les bacs à huile et les boucliers thermiques doivent résister à des températures extrêmes, aux vibrations et à l’exposition aux fluides tout au long de la durée de vie du véhicule.

• Résistance thermique – Les composants situés à proximité des moteurs subissent un cyclage thermique continu. Les pièces automobiles embouties progressivement destinées à ces applications utilisent souvent des aciers inoxydables ou des alliages d’aluminium choisis pour leur stabilité thermique.
• Précision de la surface d'étanchéité – Les bacs à huile, les culasses et des composants similaires exigent des tolérances de planéité comprises entre 0,1 mm et 0,2 mm aux interfaces d’étanchéité. Toute déformation entraîne des fuites de fluide et des réclamations sous garantie.
• Capacité d’emboutissage profond – De nombreux carter de groupe motopropulseur nécessitent une profondeur importante. Selon Neway Precision, l’emboutissage profond est idéal pour la fabrication de composants présentant une grande profondeur, tels que les panneaux de carrosserie automobile, les réservoirs de carburant et certains composants moteur.
• Caractéristiques de résistance aux vibrations – Ces matrices intègrent souvent des caractéristiques créant des points de fixation, des nervures de renfort ou des surfaces d’amortissement conçues pour minimiser la transmission du bruit et des vibrations.

Composants du châssis et de la suspension

Les composants reliant votre véhicule à la chaussée exigent une durabilité exceptionnelle. Les bras de suspension, les longerons, les sous-châssis et les supports de suspension subissent en continu des charges dynamiques au cours de millions d’impacts contre la surface routière.

• Usinage de matériaux à épaisseur importante – Les composants du châssis utilisent fréquemment des tôles plus épaisses (2,0 mm à 4,0 mm ou plus) afin de répondre aux exigences de résistance. Les matrices doivent supporter des forces de formage accrues ainsi que le retour élastique potentiel induit par ces matériaux plus lourds.
• Géométrie critique en fatigue – Les angles vifs et les changements brusques de section génèrent des concentrations de contraintes pouvant entraîner une rupture par fatigue. Les conceptions de matrices intègrent des rayons généreux et des transitions fluides afin d’accroître la durée de vie des composants.
• Précision des points de fixation – La géométrie de la suspension dépend d’un positionnement précis des silent-blocs et des trous pour les boulons. Des tolérances de positionnement de ±0,25 mm garantissent un alignement correct des roues et des caractéristiques de tenue de route.
• Considérations relatives à la résistance à la corrosion – Les composants situés sous le châssis sont exposés au sel, à l’eau et aux débris. Les matrices doivent être conçues pour accommoder les matériaux ou revêtements choisis pour leur résistance à la corrosion, sans compromettre leur aptitude à la mise en forme.

Châssis de siège et applications structurelles intérieures

Les structures de siège occupent une position particulière : elles sont à la fois critiques pour la sécurité (elles retiennent les occupants en cas de collision) et soumises à des exigences esthétiques (visibles dans certains designs). Ce double rôle implique des exigences spécifiques en matière de matrices :

• Stratégies mixtes de matériaux – Les châssis modernes de sièges combinent fréquemment des aciers à haute résistance pour les rails structurels et des matériaux plus légers pour les supports non critiques, ce qui exige des matrices optimisées pour des nuances de matériaux spécifiques.
• Précision du mécanisme d’inclinaison – L’interface entre les structures des sièges et les mécanismes d’inclinaison exige des tolérances très serrées afin d’assurer un fonctionnement fluide du réglage tout au long de la durée de vie du véhicule.
• Optimisation du poids – Chaque gramme compte dans la conception des sièges. Les matrices façonnent de plus en plus des géométries complexes qui maximisent le rapport résistance/poids grâce à un placement stratégique des matériaux.
• Flexibilité du volume – Les configurations de sièges varient selon les niveaux d’équipement et les marchés. Les conceptions de matrices doivent concilier efficacité de production et flexibilité pour répondre à plusieurs variantes.

Production d’équipement d’origine (OEM) contre fabrication pour le marché de l’après-vente

Est-ce que cela a une importance que les emboutissages métalliques automobiles soient destinés à la production d’équipement d’origine ou aux pièces de remplacement pour le marché de l’après-vente ? Absolument. Bien que les procédés de formage fondamentaux restent similaires, plusieurs facteurs différencient ces applications :

• Considérations relatives au volume – La production d’équipement d’origine implique généralement des volumes plus élevés, ce qui justifie des investissements dans des matrices progressives ou à transfert. Les volumes du marché de l’après-vente peuvent privilégier des configurations de matrices plus simples, avec des coûts initiaux plus faibles.
• Attentes en matière de tolérances – Les spécifications des équipementiers (OEM) exigent souvent des tolérances plus serrées que celles des applications après-vente, où l’ajustement avec les véhicules existants prime sur la précision de fabrication d’origine.
• Traçabilité des matériaux – La production pour les équipementiers (OEM) exige une certification complète des matériaux et une traçabilité totale. Les fabricants après-vente peuvent disposer d’une plus grande flexibilité dans l’approvisionnement des matériaux, tout en respectant les exigences fonctionnelles.
• Exigences en matière de certification – Les composants après-vente critiques pour la sécurité nécessitent de plus en plus une certification attestant leur équivalence avec l’équipement d’origine — une tendance qui pousse à rehausser les normes de qualité dans l’ensemble du secteur des pièces de rechange.

Comprendre ces exigences spécifiques à chaque application vous aide à adapter les capacités des matrices aux besoins des composants. Mais comment concilier ces exigences techniques avec les coûts d’investissement ? L’analyse économique liée au choix des matrices mérite une étude approfondie avant toute décision d’engagement dans un programme d’outillage.

Facteurs de coût et analyse du retour sur investissement (ROI) pour l’investissement dans les matrices

Vous connaissez les types de matrices, les matériaux et les exigences d’application. Mais voici la question qui détermine, en fin de compte, chaque décision relative aux outillages : quel sera le coût réel, et cet investissement sera-t-il rentable ? L’économie de la fabrication des pièces automobiles va bien au-delà du prix d’achat initial. Les décideurs avisés évaluent le coût total de possession sur l’ensemble du cycle de vie de la production — et ce calcul révèle souvent des conclusions surprenantes quant au type de matrice offrant la meilleure valeur dans votre situation spécifique.

Selon les spécialistes des coûts de poinçonnage chez Be-Cu , le coût de poinçonnage constitue un coût systématique. Si l’analyse de la forme de poinçonnage est dissociée de l’ensemble et se concentre uniquement sur un seul poste de coût, les conclusions tirées ne seront pas objectives. Pour appréhender la réalité financière dans son intégralité, il est nécessaire d’examiner plusieurs facteurs interconnectés.

Calcul du coût réel par pièce sur l’ensemble des volumes de production

Imaginez que vous devez choisir entre deux options de matrice : l'une coûte nettement plus cher à l'achat initial, mais fonctionne plus rapidement et nécessite moins d'entretien. L'autre coûte moins cher au départ, mais requiert une attention plus fréquente. Laquelle est réellement moins chère ? La réponse dépend entièrement de votre volume de production — et le calcul du coût réel par pièce met en évidence les points de basculement où chaque option devient pertinente.

Le calcul fondamental du coût par pièce prend en compte les éléments principaux suivants :

• Investissement initial dans la matrice – Le coût initial de l'outillage, amorti sur le volume total de production prévu
• Coûts matériels – La consommation de tôle, y compris les taux de chute, qui varient selon le type de matrice et l'efficacité de la conception
• Coûts du travail – Le temps opérateur requis par pièce, très différent entre la production d'estampage manuelle et celle automatisée
• Temps de machine – Les coûts d'exploitation de la presse, calculés en divisant la consommation d'énergie et les frais généraux par le taux de production horaire
• Répartition de la maintenance – Les coûts d'affûtage, de réparation et, éventuellement, de remise à neuf, répartis sur le nombre de pièces produites
• Coûts liés à la qualité – Les exigences en matière d'inspection, les taux de rejet et les coûts de reprise

Ici, le volume change tout. Une matrice progressive produisant 200 pièces par minute répartit son coût initial plus élevé sur un nombre nettement plus important d’unités qu’une matrice manuelle à opération unique produisant 20 pièces par minute. À faible volume, cette matrice progressive coûteuse entraîne des coûts par pièce prohibitifs. À fort volume, elle devient remarquablement économique.

Seuils d’investissement pour les matrices progressives par rapport aux matrices à transfert

À quel moment chaque type de matrice présente-t-il un intérêt financier ? Les décisions de fabrication de pièces automobiles reposent souvent sur l’identification de ces seuils critiques de volume. Selon les analyses de coûts sectorielles, le volume de production détermine le choix entre une production de poinçonnage manuelle ou une production de poinçonnage automatisée. Plus la production totale sur le cycle de vie est élevée, plus l’avantage économique de la production automatisée est évident.

Considérez ces lignes directrices générales concernant les seuils :

• Opérations manuelles avec une seule matrice – Économiquement viable lorsque la consommation sur le cycle de vie reste inférieure à 200 000 coups, notamment en dessous de 100 000. Les économies réalisées sur l’investissement dans les moules et l’automatisation dépassent généralement les coûts de main-d’œuvre accrus à ces volumes.
• Production automatique en tandem – Devient intéressante pour des volumes sur le cycle de vie supérieurs à 200 000 unités, en particulier pour des produits de grande ou moyenne taille tels que les pièces de carrosserie automobile, les composants du châssis de véhicule et les enveloppes d’appareils électroménagers.
• Production à matrice transfert – Optimale pour des volumes supérieurs à 200 000 unités avec des produits de taille moyenne ou petite nécessitant un emboutissage profond, tels que les montants A, B et C, les composants du cadre de siège et les carter de moteur.
• Production à matrice progressive – La plus économique pour des volumes supérieurs à 200 000 unités avec des pièces de petite à moyenne taille telles que les connecteurs, les tôles de noyau de moteur et les produits de bornes.

Les caractéristiques structurelles de vos pièces automobiles embouties déterminent le type d’automatisation à choisir. Les emboutissages profonds privilégient les matrices à transfert. Les petites pièces complexes comportant de multiples caractéristiques privilégient les matrices progressives. Les composants structurels en tôle épaisse peuvent nécessiter des installations en tandem, quel que soit le volume.

Comparaison du coût total de possession selon les types de matrices

Se limiter au coût initial de la matrice fait perdre de vue l’ensemble de la problématique. Les fabricants de composants automobiles qui évaluent le coût total de possession prennent de meilleures décisions d’investissement. Cette comparaison exhaustive illustre les principaux facteurs économiques :

Facteur de coût	Découpage progressif	Moule à transfert	Poinçon composé	Manuel/en tandem
Investissement initial	Le plus élevé	Élevé	Modéré	Plus bas
Coût de la main-d’œuvre par pièce	Plus bas	Faible	Modéré	Le plus élevé
Vitesse de production	La plus rapide	Rapide	Modéré	Plus lent
Utilisation du matériau	Bon (alimentation par bande)	Modéré	Bon	Variable
Fréquence d'entretien	Modéré	Modéré	Inférieur	Inférieur
Temps de réglage/changement de série	Plus long	Modéré	Plus court	Minimum
Capacité de taille des pièces	Petite à moyenne	Moyenne à grande	Petite à moyenne	Toute taille
Volume seuil de rentabilité	Seuil le plus élevé	Seuil élevé	Seuil modéré	Seuil le plus bas

Cadre d'analyse du retour sur investissement (ROI)

Comment les entreprises de tôlerie automobile évaluent-elles systématiquement les investissements dans les matrices ? Un cadre structuré d'analyse du ROI prend en compte cinq catégories de coûts interconnectées couvrant l'ensemble du cycle de vie du projet :

1. Volume total sur le cycle de vie du projet – Estimer le nombre total d’unités requis sur la durée de vie du produit, y compris les éventuelles extensions aux modèles des années suivantes et la demande du marché de la pièce détachée
2. Coût unitaire d’un produit embouti – Calculer les coûts liés aux matériaux, à la main-d’œuvre, au temps-machine et aux frais généraux par unité pour chaque option de type de matrice
3. Investissement dans la matrice sur le cycle du projet – Inclure le coût initial de la matrice, les frais d’ingénierie, les coûts d’essai et les réparations prévues en cours de vie
4. Outils d’inspection et de contrôle qualité – Vérifier les dispositifs de fixation, les jauges et les équipements de mesure requis pour la validation de la production
5. Coûts liés aux risques qualité – Estimer l’exposition potentielle aux coûts de garantie, aux coûts de tri et aux perturbations subies par le client en cas d’apparition de problèmes de qualité

Lors de la comparaison des options, calculez la dépense totale pour chaque type de matrice sur le volume projeté. L’option présentant le coût total le plus faible — et non pas l’investissement initial le plus bas — représente généralement la meilleure valeur. N’oubliez pas que des matrices de haute qualité provenant de fournisseurs réputés permettent souvent de réduire les coûts totaux, malgré un prix d’achat plus élevé, grâce à une maintenance réduite, à moins d’interruptions de production et à une qualité constante des pièces.

Les décisions d’investissement dans les matrices façonnent votre économie de production pendant des années, voire des décennies. Comprendre ces dynamiques de coûts vous permet de poser les bonnes questions lors de l’évaluation de partenaires potentiels en emboutissage — notamment concernant leurs capacités d’ingénierie, leurs systèmes qualité et leur expertise, qui transforment les investissements en outillages en succès manufacturier.

Sélectionner le bon partenaire en matière de matrices d’emboutissage pour répondre à vos besoins de production

Vous avez analysé les types de matrices, compris les exigences en matière de matériaux et calculé vos seuils d’investissement. Il vous reste maintenant à prendre la décision qui déterminera, au final, le succès ou l’échec de votre programme de matrices d’estampage automobile : choisir le bon partenaire de fabrication. Ce choix va bien au-delà d’une simple comparaison des devis. Le bon partenaire fournit des outillages conformes aux spécifications dès la première tentative, soutient votre calendrier de production et offre un service réactif lorsque des difficultés surviennent. Le mauvais partenaire vous fait perdre du temps, de l’argent et, potentiellement, vos relations avec vos clients.

Alors, comment distinguer les fabricants exceptionnels de pièces automobiles des fabricants simplement adéquats ? La réponse réside dans l’évaluation de capacités spécifiques, de certifications et d’un historique prouvant des performances futures. Examinons ensemble les critères les plus déterminants pour choisir votre partenaire en matière de matrices d’estampage.

Normes de certification attestant d’une excellence en fabrication

Lorsque vous évaluez les fournisseurs offrant la meilleure qualité dans le domaine de l’après-vente automobile ou de la production d’équipement d’origine (OEM), les certifications constituent une preuve objective de leurs capacités de fabrication. Toutefois, toutes les certifications n’ont pas le même poids dans le domaine du poinçonnage automobile.

IATF 16949 : La référence qualité automobile

Si un fournisseur de matrices de poinçonnage ne possède pas la certification IATF 16949, cela constitue immédiatement un signal d’alerte pour les applications automobiles. Cette norme internationalement reconnue traite spécifiquement des systèmes de management de la qualité appliqués à la production automobile et aux pièces de service associées. Elle va au-delà des exigences fondamentales de la norme ISO 9001 en intégrant des processus propres au secteur automobile, tels que la planification avancée de la qualité des produits (APQP), la procédure d’approbation des pièces en production (PPAP) et l’analyse des modes de défaillance et de leurs effets (AMDEC).

Que vous révèle concrètement la certification IATF 16949 concernant un fournisseur ?

• Systèmes de qualité documentés – Chaque processus, de la conception à la livraison, suit des procédures contrôlées
• Culture d'amélioration continue – L’organisation mesure activement ses performances et s’efforce de les améliorer
• Exigences spécifiques du client – Les systèmes répondent aux spécifications et aux attentes uniques des équipementiers (OEM)
• Gestion de la chaîne d'approvisionnement – Les sous-traitants et les fournisseurs de matières premières respectent les normes définies
• Capacités de traçabilité – Une documentation complète relie les outillages finis aux matières premières et aux procédés utilisés

Des partenaires comme Shaoyi maintiennent la certification IATF 16949 précisément parce que leurs clients automobiles exigent ce niveau d’assurance qualité. Lors de l’évaluation des meilleures marques de pièces détachées automobiles après-vente ou des fournisseurs d’équipement d’origine (OEM), cette certification doit constituer votre exigence de base — et non un critère différenciant.

Autres certifications dignes d’intérêt

Outre l’IATF 16949, prenez en compte ces certifications complémentaires :

• ISO 14001 – Des systèmes de management environnemental attestant de pratiques de fabrication responsables
• ISO 45001 – Un système de management de la santé et de la sécurité au travail, reflétant un investissement dans les ressources humaines
• Certifications spécifiques aux clients – Certains équipementiers exigent des qualifications supplémentaires pour obtenir le statut de fournisseur agréé

Des capacités d’ingénierie qui réduisent le délai avant la production

Les certifications attestent de l’existence de systèmes qualité. Toutefois, ce sont les capacités d’ingénierie qui déterminent si votre projet personnalisé de découpage emboutissage de pièces automobiles progressera sans heurts ou connaîtra des retards coûteux. Voici ce qui distingue les principaux fabricants de pièces automobiles aux États-Unis et dans le monde entier des ateliers d’outillage de base.

Simulation CAO pour la prévention des défauts

Rappelez-vous notre discussion précédente sur l’essai et la validation des matrices ? Les meilleurs partenaires minimisent les itérations physiques en détectant les problèmes numériquement. La simulation avancée par CAO (Conception Assistée par Ordinateur) prédit l’écoulement du matériau, identifie les risques de fissuration ou de froissement, calcule la compensation du retour élastique (springback) et optimise les paramètres du procédé avant même que le premier acier ne soit découpé.

Que devez-vous rechercher dans les capacités de simulation ?

• Profondeur de la base de données matériaux – Une simulation précise exige des données fiables sur les propriétés des matériaux, spécifiques aux nuances que vous allez emboutir
• Précision de la prédiction du retour élastique (springback) – Particulièrement critique pour les composants en acier à haute résistance, où la compensation est essentielle
• Intégration au flux de travail de conception – Les résultats de la simulation doivent piloter les modifications de conception de manière transparente
• Historique de validation – Demandez comment les prédictions issues de la simulation se corrélaient avec les résultats réels des essais

Les partenaires investissant dans des simulations avancées obtiennent des résultats exempts de défauts de façon plus constante. Cette capacité a un impact direct sur votre calendrier et votre budget, en réduisant le nombre d’itérations physiques d’essai.

Vitesse de prototypage rapide

Dans les cycles de développement actuels, de plus en plus serrés, il n’est plus acceptable d’attendre plusieurs mois pour obtenir des outillages de prototype. Les principaux fournisseurs du marché de l’après-vente et les partenaires équipementiers proposent des capacités de prototypage rapide qui accélèrent votre calendrier de validation.

À quelle vitesse est-on suffisamment rapide ? Les fournisseurs de premier plan peuvent livrer des composants prototypes en aussi peu que 5 jours pour les besoins urgents. Cette rapidité permet une validation précoce des conceptions, des itérations plus rapides sur les éventuels problèmes et un délai global raccourci avant le lancement en production. Lors de l’évaluation de partenaires, posez-leur des questions précises sur leurs délais de prototypage et sur les facteurs qui influencent la rapidité de livraison.

Taux d’approbation du premier essai : la métrique ultime de performance

Vous cherchez un seul chiffre révélateur de la précision technique d’un fournisseur ? Interrogez-le sur son taux d’approbation du premier essai. Cette métrique indique le pourcentage de matrices obtenant l’approbation du client sans nécessiter de retouches importantes après le premier essai.

Les leaders du secteur atteignent des taux d’approbation du premier essai supérieurs à 90 %. Par exemple, Shaoyi annonce un taux d’approbation du premier passage de 93 % — ce qui signifie que moins de 7 % de ses matrices nécessitent des modifications importantes avant leur mise en production. Cette performance se traduit directement par :

• Un délai plus court avant la production
• Des coûts totaux de fabrication d’outillages réduits
• Une réduction du risque de retards au lancement
• Des délais de projet plus prévisibles

Questions essentielles à poser aux fournisseurs potentiels de matrices

Fort de cette compréhension des éléments déterminants, vous êtes désormais prêt à évaluer systématiquement vos partenaires potentiels. Utilisez ces questions au cours de votre processus d’évaluation des fournisseurs :

• Vérification des certifications : "Pouvez-vous fournir la documentation attestant de votre certification actuelle IATF 16949, et quand a eu lieu votre dernière audit de surveillance ?"
• Capacités de simulation : "Quelles plates-formes de logiciels CAE utilisez-vous pour la simulation de formage, et quel est généralement le degré de corrélation entre les résultats simulés et les résultats réels obtenus lors des essais ?"
• Vitesse de prototypage : "Quel est votre délai standard pour la fabrication de matrices prototypes, et quelle est votre capacité de livraison la plus rapide en cas d’exigences urgentes ?"
• Indicateurs qualité : "Quel est votre taux d’approbation du premier essai pour les matrices d’estampage automobile au cours des 12 derniers mois ?"
• Expertise en matériaux : "Quelle expérience possédez-vous avec les nuances de matériaux spécifiques requises pour nos composants, notamment les aciers à haute résistance avancés ?"
• Capacité de production : "Quel est votre taux d’utilisation actuel des capacités de production, et comment gérez-vous les contraintes de capacité pendant les périodes de forte demande ?"
• Support technique : « Offrez-vous des retours sur la conception pour la fabrication, et à quel stade du développement produit devrions-nous solliciter votre équipe d’ingénierie ? »
• Support de maintenance : « Quel support continu fournissez-vous après la livraison des matrices, y compris les services d’affûtage, de réparation et de remise à neuf ? »
• Clients de référence : « Pouvez-vous fournir des références d’équipementiers automobiles (OEM) ou de fournisseurs de niveau 1 ayant des exigences similaires en matière de composants ? »
• Résolution des problèmes : « Décrivez un projet récent particulièrement complexe et expliquez comment votre équipe a résolu des problèmes imprévus survenus pendant le développement. »

Évaluation des services du marché de l’après-vente automobile et des capacités des équipementiers (OEM)

Vos besoins en production déterminent quelles capacités de vos partenaires sont les plus importantes. Prenez en compte les distinctions suivantes :

Pour les besoins de production des équipementiers (OEM) :

• Capacité à produire la documentation PPAP (Production Part Approval Process) pour l’approbation des pièces destinées à la production
• Capacité à assumer des engagements de production à haut volume sur plusieurs années
• Expérience avec les exigences qualité spécifiques aux clients
• Systèmes de traçabilité répondant aux besoins de gestion des rappels automobiles

Pour les services après-vente automobiles :

• Flexibilité permettant de gérer des quantités de commandes variables
• Capacité à effectuer une ingénierie inverse à partir de pièces existantes lorsque les plans ne sont pas disponibles
• Capacités de gestion des stocks pour les programmes de pièces de rechange
• Approches économiques en matière d’outillages pour les applications à faible volume

Faire votre choix final

Le partenaire idéal pour les matrices d’estampage allie des systèmes qualité certifiés, des capacités d’ingénierie avancées, des indicateurs de performance éprouvés et un support client réactif. Ne choisissez pas uniquement en fonction du prix le plus bas indiqué — cette approche conduit fréquemment à des coûts totaux plus élevés en raison de délais prolongés, de problèmes de qualité et d’interruptions de production.

Évaluez plutôt vos partenaires potentiels de manière globale. Visitez leurs installations dès que possible. Examinez leurs investissements en équipements et en technologies. Échangez avec des clients de référence concernant leurs expériences concrètes sur des projets réels. Et portez une attention particulière à la façon dont ils communiquent durant le processus d’évaluation : leur réactivité actuelle préfigure leur réactivité lorsque vous aurez besoin d’un soutien urgent pendant la production.

Votre investissement dans les matrices de découpage automobile constitue le fondement de votre capacité de fabrication de composants. Choisir un partenaire disposant de l’expertise technique, de systèmes qualité et de capacités de production nécessaires pour fournir des outillages fiables vous garantit le succès manufacturier — de la première maquette jusqu’à des millions de cycles de production.

Questions fréquemment posées sur les matrices de poinçonnage automobile

1. Quelle est la différence entre découpage par matrice et estampage ?

La découpe à l'emporte-pièce et l'estampage métallique sont deux procédés distincts. La découpe à l'emporte-pièce désigne principalement la découpe de matériaux en formes spécifiques à l'aide de matrices à bords tranchants, généralement pour des matériaux minces tels que le papier, les tissus ou les tôles minces. L'estampage métallique est un procédé de fabrication plus vaste qui englobe la découpe, le pliage, la mise en forme et l'emboutissage de tôles métalliques afin d'obtenir des composants automobiles complexes en trois dimensions. L'estampage utilise des forces de presse considérables ainsi que des matrices spécialisées pour réaliser plusieurs opérations — découpage, poinçonnage, gaufrage et emboutissage profond — ce qui le rend particulièrement adapté à la production automobile à grande échelle, où les pièces doivent présenter une précision dimensionnelle élevée et une intégrité structurelle.

2. Quel est le coût d’un outil de découpe (« die ») pour emboutissage de métaux ?

Les coûts des matrices de découpage métallique varient considérablement en fonction de leur complexité, de leurs dimensions et des exigences de production. Les matrices simples peuvent coûter entre 500 $ et 5 000 $, tandis que les matrices progressives ou à transfert destinées à l’industrie automobile complexes vont de 50 000 $ à plus de 500 000 $. Cet investissement dépend de facteurs tels que la géométrie de la pièce, la nuance du matériau, les tolérances requises, le volume de production et le type de matrice. Toutefois, se concentrer uniquement sur le coût initial est trompeur : le coût total de possession — incluant la maintenance, la durée de vie de la matrice et le coût de production par pièce — offre une vision économique plus précise. Des matrices de haute qualité provenant de fabricants certifiés permettent souvent de réduire les coûts à long terme, malgré un investissement initial plus élevé.

3. Quelle est la différence entre la fonderie sous pression et l’emboutissage ?

La fonderie sous pression et l’estampage sont des procédés de mise en forme des métaux fondamentalement différents. La fonderie sous pression utilise un métal non ferreux fondu (aluminium, zinc, magnésium) injecté dans des moules sous haute pression, permettant la fabrication de pièces solides complexes. L’estampage est un procédé de formage à froid qui façonne des tôles planes à l’aide de forces mécaniques et de matrices spécialisées. L’estampage accepte une plus grande variété de métaux, notamment les aciers et les alliages d’aluminium, offre des temps de cycle plus rapides pour les composants à parois minces et se distingue particulièrement dans la production de pièces en grandes séries, telles que les panneaux de carrosserie automobile, les supports et les composants structurels. La fonderie sous pression convient mieux aux géométries plus épaisses et plus complexes nécessitant des caractéristiques internes.

4. Quels matériaux sont utilisés pour fabriquer les matrices d’estampage automobile ?

Les matrices d'estampage automobile utilisent des aciers à outils spécialisés, choisis pour leur dureté, leur résistance à l'usure et leur ténacité. Les matériaux courants comprennent l'acier à outils D2, qui offre une résistance exceptionnelle à l'usure dans les productions à grand volume, l'acier à outils A2, qui assure un équilibre optimal entre ténacité et stabilité dimensionnelle, et l'acier à outils S7, utilisé dans les applications nécessitant une forte résistance aux chocs. Des plaquettes en carbure sont employées aux endroits subissant une usure intense afin d'assurer une durabilité extrême. Les corps de matrices associent fréquemment de la fonte grise ou de la fonte ductile pour assurer la stabilité structurelle, tandis que les surfaces critiques de formage sont réalisées en acier à outils ou en plaquettes en carbure. Des revêtements de surface tels que le nitrure de titane prolongent la durée de vie des outils et améliorent leurs performances.

5. Comment choisir le partenaire approprié pour la fabrication de matrices d'estampage destinées à la production automobile ?

Le choix du bon partenaire pour la fabrication de matrices d'estampage exige une évaluation des certifications, des capacités en ingénierie et des indicateurs de performance. La certification IATF 16949 est indispensable pour les applications automobiles, car elle atteste de systèmes de management de la qualité conformes aux normes du secteur. Privilégiez des capacités avancées de simulation par CAE permettant de prédire et de prévenir les défauts avant la réalisation physique de la matrice. La rapidité de prototypage — certains partenaires livrent des prototypes en aussi peu que 5 jours — accélère les délais de développement. Un taux d’approbation du premier essai supérieur à 90 % témoigne d’une grande précision en ingénierie. Évaluez l’expertise matériaux, la capacité de production et les clients de référence ayant des besoins similaires afin de vous assurer que le partenaire est en mesure de répondre à vos exigences spécifiques en matière d’estampage automobile.
