Wichtige Werkzeugstahlsorten für die Leistung von Automobilformen

Zusammenfassung

Die Auswahl der richtigen Werkzeugstahlsorten für Autowerkzeuge erfordert ein sorgfältiges Gleichgewicht zwischen Verschleißfestigkeit und Zähigkeit, um die Langlebigkeit des Werkzeugs und die Qualität der Bauteile sicherzustellen. Zu den am häufigsten verwendeten Sorten gehören D-Typ-Stähle wie D2 für hohe Verschleißfestigkeit bei Schneid- und Umformvorgängen, S-Typ-Stähle wie S7 für hervorragende Schockfestigkeit bei hochbelastendem Stanzvorgängen sowie A-Typ-Stähle wie A2, die eine vielseitige Kombination beider Eigenschaften bieten. Die Wahl hängt letztendlich von der spezifischen Anwendung ab, sei es das Stanzen von hochfestem Stahl oder die Umformung komplexer Bauteile.

Verständnis der Werkzeugstahl-Klassifizierungssysteme

Schnellarbeitsstahl ist eine spezialisierte Kategorie von Kohlenstoff- und Legierungsstählen, die zur Herstellung von Werkzeugen, Matrizen und Formen entwickelt wurden. Seine außergewöhnliche Härte, Verschleißfestigkeit und Fähigkeit, bei hohen Temperaturen seine Form zu behalten, machen ihn in anspruchsvollen industriellen Umgebungen unverzichtbar. Um diese Materialien zu standardisieren, hat das American Iron and Steel Institute (AISI) ein Klassifizierungssystem eingeführt, das Schnellarbeitsstähle basierend auf ihrem Härtungsverfahren, ihrer Zusammensetzung und ihrem Anwendungsbereich gruppiert. Das Verständnis dieses Systems ist der erste Schritt bei der Auswahl des geeigneten Materials für Automobilformen.

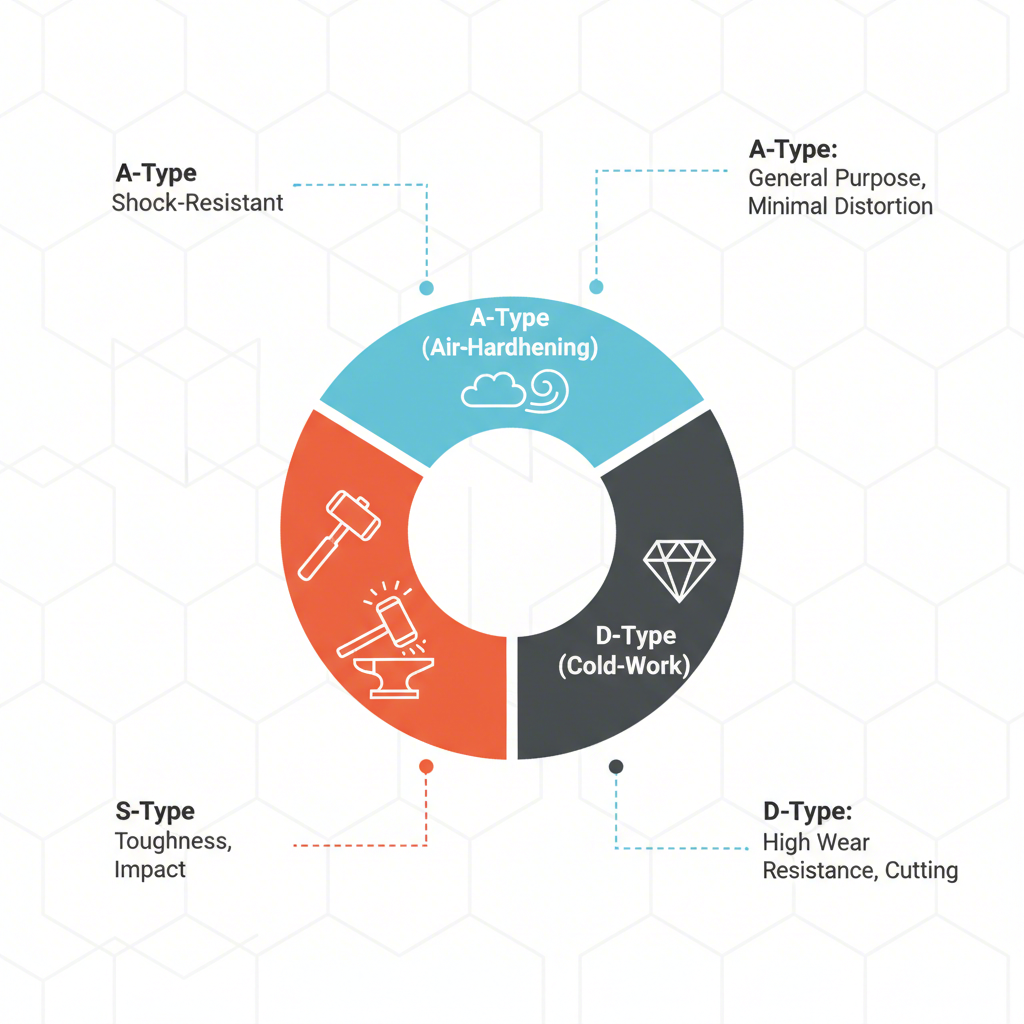

Die Klassifizierung verwendet eine Buchstaben-Zahlen-Kennung, um jede Sorte zu identifizieren. Der Buchstabe zeigt die Hauptcharakteristik oder das Härtungsverfahren des Stahls an und bietet so eine klare Orientierungshilfe für Ingenieure und Werkzeugmacher. Zum Beispiel steht 'A' für Luftgehärtet, während 'W' Wassergehärtet bedeutet. Dieses System vereinfacht den Auswahlprozess, indem Stähle mit ähnlichen Leistungsprofilen kategorisiert werden.

Obwohl es mehrere Kategorien gibt, sind einige besonders relevant für die Matrizenherstellung. Dazu gehören die wasserhärtenden (W), ölhärtenden (O), lufthärtenden (A), hochkohlenstoffhaltigen Hochchrom-(D)-Typen sowie die schlagzähenbeständigen (S)-Typen. Jede Gruppe bietet eine einzigartige Kombination von Eigenschaften, die auf bestimmte Aufgaben zugeschnitten sind, von Schneiden und Stanzen bis hin zu Umformen und Prägen. Eine detaillierte Übersicht der gebräuchlichsten Klassifizierungen finden Sie in Fachressourcen führender Lieferanten wie SSAB .

Wesentliche Eigenschaften von Werkzeugstahl für Automobilformen

Die Leistung einer Automobilform hängt direkt von den mechanischen Eigenschaften des verwendeten Werkzeugstahls ab. Die Auswahl der optimalen Sorte erfordert Abwägungen, um die Materialeigenschaften an die Anforderungen des jeweiligen Einsatzes anzupassen. Die beiden wichtigsten Eigenschaften in diesem Gleichgewicht sind Verschleißfestigkeit und Zähigkeit.

Verschleißfestigkeit ist die Fähigkeit des Stahls, Abrieb und Erosion standzuhalten, die entstehen, wenn Blech beim Stanzen oder Formen über seine Oberfläche fließt. Stähle mit hoher Verschleißfestigkeit, wie D-Typ-Sorten, enthalten harte Karbide in ihrer Mikrostruktur, die verhindern, dass sich die Werkzeugoberfläche schnell abbaut. Diese Eigenschaft ist entscheidend bei Serienfertigung und beim Bearbeiten von abrasiven Materialien wie hochfesten Advanced High-Strength Steels (AHSS), die im modernen Fahrzeugbau zunehmend verbreitet sind.

Robustheit , umgekehrt, ist die Fähigkeit des Materials, Energie zu absorbieren und gegen Abplatzen, Risse oder katastrophalen Bruch unter plötzlichem Aufprall oder hohen Spannungen widerstehen zu können. Stoßfeste S-Typ-Stähle sind speziell auf maximale Zähigkeit ausgelegt. Diese Eigenschaft ist entscheidend bei Anwendungen mit starken Stößen, beispielsweise beim Ausschneiden dicker Materialien oder bei Werkzeugen mit scharfen Kanten, die zur Rissbildung neigen. Wie von Branchenexperten bei Pennsylvania Steel erläutert wird, erfordern Anwendungen mit hohen Stößen Stähle, die darauf ausgelegt sind, Schockbelastungen ohne Bruch zu absorbieren.

Die grundlegende Herausforderung bei der Auswahl von Werkzeugstählen liegt darin, dass Verschleißfestigkeit und Zähigkeit oft gegenseitig ausschließend sind. Wenn man die Härte eines Stahls erhöht, um die Verschleißfestigkeit zu verbessern, wird er in der Regel spröder, wodurch seine Zähigkeit abnimmt. Dieser Kompromiss zeigt sich beim Vergleich von Sorten wie D2 und S7. D2 bietet eine hervorragende Verschleißfestigkeit, ist jedoch weniger zäh und eignet sich daher gut für Schneidwerkzeuge. S7 zeichnet sich durch außergewöhnliche Zähigkeit aus, hat aber geringere Verschleißfestigkeit, wodurch es ideal für Stanzwerkzeuge und Anwendungen mit Stoßbelastung ist. Ziel ist es, das richtige Gleichgewicht für die jeweilige Werkzeugkomponente zu finden, um deren Nutzungsdauer zu maximieren.

Tiefgang: Die besten Werkzeugstahlsorten für Automobil-Formen

In der Automobilindustrie haben sich einige „Arbeitspferd“-Sorten von Werkzeugstahl aufgrund ihrer zuverlässigen Leistung über eine Vielzahl von Anwendungen hinweg als Standard etabliert. Diese Materialien bieten ein breites Spektrum an Eigenschaften, die es Werkzeugbauern ermöglichen, die Leistungsfähigkeit von einfachen Halterungen bis hin zu komplexen Strukturbauteilen zu optimieren. Das Verständnis ihrer individuellen Stärken ist entscheidend für einen erfolgreichen Formenbau und die Fertigung.

Für komplexe Projekte kann die Zusammenarbeit mit einem Spezialisten von unschätzbarem Wert sein. Zum Beispiel verfügen Hersteller wie Shaoyi (Ningbo) Metal Technology Co., Ltd. über umfassende Expertise in maßgeschneiderten Stanzformen für die Automobilindustrie und nutzen fortschrittliche Simulationen sowie Materialkenntnisse, um die optimalen Werkzeugstahlsorten hinsichtlich Präzision, Effizienz und Langlebigkeit in Hochvolumen-Fertigungsumgebungen auszuwählen.

Im Folgenden finden Sie einen detaillierten Vergleich der gebräuchlichsten Sorten, die im automobilen Werkzeugbau eingesetzt werden, unter Einbeziehung von Erkenntnissen verschiedener Werkzeugspezialisten.

Wie von SteelPRO Group bemerkt, ist die Auswahl der richtigen Qualität entscheidend für eine optimale Leistung. Bei Kaltverarbeitungsanwendungen wie zum Beispiel Stanzen sind D2 und A2 die führenden Optionen. D2 wird bevorzugt, wenn Verschleiß der Hauptfaktor ist, während A2 ein ausgewogeneres Profil mit besserer Zähigkeit und überlegener Maßhaltigkeit während der Wärmebehandlung bietet. S7 ist die erste Wahl, wenn die Hauptgefahr das Abplatzen oder Brechen des Werkzeugs durch Schlagbelastung ist. H13 ist ein Warmarbeitsstahl, der für Verfahren wie das Schmieden unverzichtbar ist, bei denen das Werkzeug längere Zeit mit heißem Metall in Kontakt steht. P20, ein Kunststoffformstahl, wird häufig in der Automobilwerkzeugtechnik für Halter und Tragstrukturen verwendet, da er leicht zu bearbeiten ist.

Hochleistungs- und Spezialstähle in der modernen Automobil-Werkzeugtechnik

Da sich Fahrzeugdesigns weiterentwickeln, um stärkere und leichtere Materialien zu integrieren, haben sich die Anforderungen an Automobilformen verschärft. Die weite Verbreitung von hochfesten Stählen (AHSS) erfordert Werkstoffe für Werkzeuge, die über die Leistungsfähigkeit herkömmlicher Sorten hinausgehen. Als Reaktion darauf sind Spezial- und Hochleistungswerkzeugstähle, wie beispielsweise durch Pulvermetallurgie (P/M) hergestellte, zunehmend wichtig geworden.

Pulvermetallurgisch (P/M) hergestellte Werkzeugstähle werden hergestellt, indem geschmolzener Stahl in ein feines Pulver zerstäubt und anschließend unter hohem Druck und bei hoher Temperatur verdichtet wird. Dieser Prozess erzeugt einen Werkstoff mit einer viel feineren und gleichmäßigeren Mikrostruktur im Vergleich zu konventionell hergestellten Stählen. Der Hauptvorteil liegt in einer gleichmäßigeren Verteilung der Karbide, wodurch große, segregierte Karbide vermieden werden, die in Sorten wie D2 als Spannungspunkte wirken können. Das Ergebnis ist ein Stahl mit überlegener Zähigkeit, Verschleißfestigkeit und Schleifbarkeit.

Die gleichmäßige Struktur von P/M-Stählen macht sie auch besonders geeignet für hochentwickelte Oberflächenbeschichtungen, da sie ein stabiles Substrat bieten. Für anspruchsvollste Automobilanwendungen, wie das Stanzen von Bauteilen aus ultra-hochfestem Stahl, bieten P/M-Stähle eine erhebliche Steigerung der Werkzeuglebensdauer und -leistung, wodurch sich ihre höheren Anschaffungskosten rechtfertigen. Wie Werkzeugexperten erklären, führt dieses fortschrittliche Fertigungsverfahren zu Materialien mit außergewöhnlicher Homogenität und einem verringerten Risiko von Rissbildung. Eine umfassende Liste von Werkzeugstahlsorten und ihren Herstellverfahren ist in Ressourcen wie Special Tool & Engineering .

Häufig gestellte Fragen

1. Welcher Werkzeugstahl wird für das Druckgießen verwendet?

Für das Druckgießen werden Warmarbeitsstähle benötigt, aufgrund der extremen Temperaturen. Die am häufigsten verwendete Sorte ist H13. Sie ist so konzipiert, dass sie ihre Härte und Festigkeit beibehält, wenn sie längere Zeit mit flüssigen Metallen wie Aluminium und Zink in Kontakt steht, und bietet hervorragende Beständigkeit gegen thermische Ermüdung und Rissbildung.

2. Ist D2 oder S7 besser?

Weder D2 noch S7 sind allgemein "besser"; ihre Eignung hängt ganz von der Anwendung ab. D2 bietet eine hervorragende Verschleißfestigkeit und eignet sich hervorragend für das Schneiden und Formen von Matrizen, bei denen der Hauptanfall Abbau ist. S7 bietet eine überlegene Zähigkeit und Stoßbeständigkeit, was es zu einer besseren Wahl für Anwendungen mit hohem Aufprall macht, wie z. B. Schwerlastschläge oder Schereblatten, bei denen das primäre Risiko an Splittern oder Rissbildung besteht.

3. Die Was ist der Unterschied zwischen P20- und D2-Werkzeugstahl?

Der Hauptunterschied liegt in ihren Eigenschaften und Verwendungszwecken. D2 ist ein hochkohlenstoffhaltiger, hochchromhaltiger Kaltbearbeitungstohl, der für seine hohe Härte und seine hervorragende Verschleißfestigkeit bekannt ist und sich daher für das Schneiden von Werkzeugen und die Formung von Stücken eignet. P20 ist ein kohlenstoffarmer Kunststoff-Formstahl, der typischerweise in vorgehärtetem Zustand geliefert wird. Es wird für seine gute Bearbeitbarkeit und Polierbarkeit geschätzt, was es ideal für die Herstellung von Kunststoffspritzgussformen und -gehaltenen macht, aber nicht für Schneidverfahren.

4. Die Welche Stahlqualität wird in den Karosserien von Autos verwendet?

Die Karosserien sind aus verschiedenen Stahlsorten hergestellt, nicht aus Werkzeugstahl. Moderne Fahrzeuge verwenden vor allem verschiedene Formen von Blechstahl, einschließlich milder Stähle, Hochfeste Niedriglegierte (HSLA) Stähle und zunehmend Advanced High-Strength Steels (AHSS) wie Dualphase (DP) und Transformationsinduzierte Plastizität (TRIP) Diese Materialien werden aufgrund ihrer Formfähigkeit und ihrer Fähigkeit ausgewählt, die Absturzenergie zu absorbieren und gleichzeitig das Fahrzeuggewicht zu minimieren.
