Co laserové řezání kovových dílů ve skutečnosti znamená pro moderní výrobu

Nikdy jste se zamysleli, jak výrobci vyrábějí ty neuvěřitelně přesné kovové součásti v motoru vašeho auta nebo složité upevňovací konzoly u letadlového vybavení? Odpověď spočívá v procesu, který zní jako sci-fi, ale stal se základem moderní kovové výroby: laserové řezání kovových dílů.

V jádru jde o přesný tepelný řezný proces který využívá zaměřené světelné paprsky k odpařování, tavení nebo spalování kovových materiálů s pozoruhodnou přesností. Samotný termín „laser“ je zkratka anglického výrazu Light Amplification by Stimulated Emission of Radiation – tedy vysoce koncentrovaný svazek světelné energie směrovaný s chirurgickou přesností.

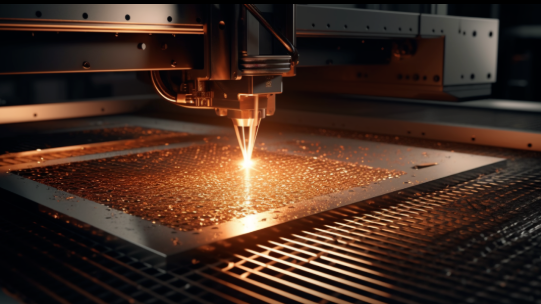

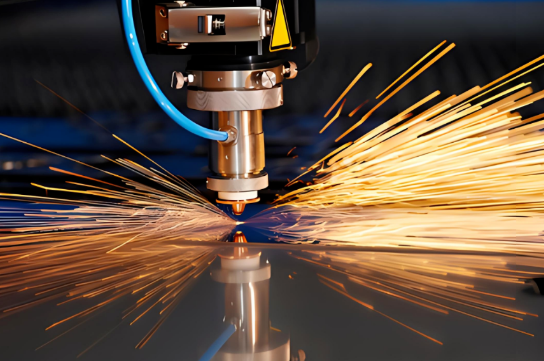

Věda, která stojí za přesným řezáním kovů pomocí světla

Takto se kouzlo odehrává: výkonný laserový paprsek prochází specializovanou optikou – zrcadly nebo čočkami – které soustředí světlo do přesného bodu na povrchu kovu. Když tato koncentrovaná energie zasáhne obrobek, teplota okamžitě prudce stoupne. Kov v ohnisku buď roztaje, odpaří se nebo shoří, čímž vznikne úzká řezná dráha známá jako řez.

To, co tento proces činí pozoruhodným pro výrobu ocelových konstrukcí a další aplikace kovového zpracování, je minimální odpad materiálu. Na rozdíl od tradičních řezacích metod, které odstraňují významné množství materiálu, laserový řezací stroj vytváří řezy široké pouze několik tisícin palce. Výsledek? Větší množství využitelného materiálu z každého plechu a čistější hrany, které často nevyžadují žádné dodatečné dokončování.

Z fokusovaného paprsku ke hotovému dílu

Cesta od surového kovu ke konečné součásti zahrnuje několik koordinovaných kroků. Nejprve konstruktéři vytvářejí digitální vzory pomocí softwaru pro počítačový návrh (CAD), například Solidworks, přičemž přesně určují místa, kde mají být provedeny řezy. Tyto soubory se následně stanou pokyny pro laserový řezací stroj, kterým přesně určují, kam má směřovat svůj paprsek.

Během řezání pomocné plyny – obvykle kyslík, dusík nebo stlačený vzduch – odvádějí roztavený materiál z řezného prostoru a zároveň ovlivňují kvalitu řezné hrany a rychlost řezání. Tato kombinace soustředěné energie a podpory plynem umožňuje laserovému řezání zpracovávat všechno od jemných hliníkových plechů tloušťky 0,5 mm až po robustní ocelové desky tloušťky 25 mm.

Moderní výroba se těžce spoléhá na tuto technologii a to z dobrého důvodu. Od součástí automobilových podvozků, které vyžadují přesné tolerance, po letecké montážní konzoly, jež vyžadují absolutní přesnost, laserové řezání poskytuje konzistenci, kterou ruční metody prostě nedokážou dosáhnout. Podle průmyslové analýzy trh s laserovými řezačkami výrazně rostl, což odráží jeho klíčovou roli napříč odvětvími.

Laserový řezač může v závislosti na nastavení výkonu a požadavcích aplikace dosáhnout tří hlavních výsledků:

• Části a součásti: Úplné oddělení materiálu a vytvoření samostatných dílů z plechu
• Gravírování: Odstranění materiálu za účelem vytvoření hloubky a struktury bez úplného prořezání
• Označení: Povrchové úpravy za účelem identifikace, značkování nebo dekorativních účelů

Ať už získáváte komponenty pro prototypy nebo plánujete výrobní dávky tisíců kusů, pochopení principu laserového řezání vám poskytne silnější pozici při hodnocení poskytovatelů služeb a při podnikání informovaných rozhodnutí ohledně vašich projektů kovového zpracování. Tento průvodce vás provede všemi kroky – od výběru technologie až po optimalizaci návrhu – abyste své díly získali správně již napoprvé.

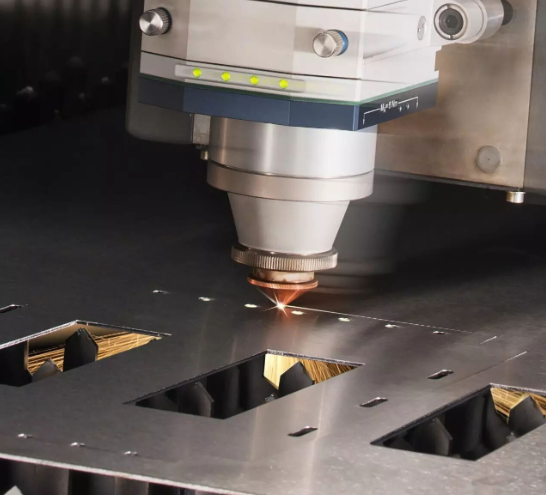

Vysvětlení technologií laserů: Vláknový vs CO2 vs Nd:YAG

Takže víte, jak funguje laserové řezání kovů – ale kterou laserovou technologií by měly být vaše díly skutečně zpracovány? Tato otázka je důležitější, než by se mohlo zdát. Typ laserového řezače pro kovy, který zvolíte, má přímý dopad na kvalitu řezu, rychlost zpracování a na to, jaké materiály lze efektivně zpracovat. Podívejme se podrobně na tři hlavní technologie, které se vyskytují při získávání služeb fiberového laserového řezání nebo při hodnocení technických možností zařízení.

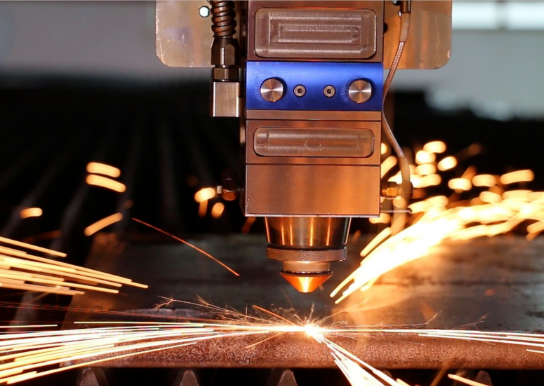

Vláknové lasery a jejich dominantní postavení při zpracování tenkých kovů

Pokud pracujete s kovy – zejména s odrazivými kovy, jako je hliník a měď – se vláknové lasery staly zlatým standardem. Tyto systémy na bázi pevné fáze generují svůj laserový paprsek prostřednictvím optických vláken dopovaných vzácnými zemními prvky, jako je ytterbium, a poté tuto energii přímo dodávají do místa řezání.

Proč jsou vláknové lasery tak účinné při laserovém řezání hliníku a jiných kovových materiálů? Důvod spočívá ve vlnové délce. Vláknové lasery pracují přibližně při vlnové délce 1,06 mikrometru v blízké infračervené oblasti spektra, což znamená, že vyzařují světlo, které kovy snadno absorbují. To má za následek menší množství energie odražené zpět k zařízení a více energie využité přímo pro řez.

Podle technické analýzy společnosti Xometry nabízejí vláknové lasery vynikající kvalitu svazku s nízkou divergencí a malými průměry ohniskového bodu. To se projevuje jemnějšími a přesnějšími řezy a vyšší specifickou energií v místě řezu. Jaký je praktický výsledek? Rychlejší řezání tenkých materiálů, čistější okraje a možnost zpracování těch „problémových“ odrazivých kovů, které způsobují potíže jiným typům laserů.

Existuje ještě jedna přesvědčivá výhoda: jednoduchost údržby. Protože vláknové lasery nepotřebují nastavování zrcadel a mají téměř pevnostavovou konstrukci, mohou dosáhnout desítek tisíc provozních hodin, než budou vyžadovat významnější údržbu. V prostředích vysokorozsáhlé výroby se tato spolehlivost přímo promítá do lepší dostupnosti zařízení a nižších provozních nákladů.

Kdy stále dává smysl technologie CO₂

I když se vláknové lasery objevují v záhlavích novin, technologie CO2 zůstává stále zcela aktuální – zejména pokud vaše práce sahá dál než pouhé řezání kovů. Tyto zařízení s buzením plynu využívají směsi oxidu uhličitého, dusíku a helia k vytvoření světelného paprsku a pracují přibližně na delší vlnové délce 10,6 mikrometru.

Tato delší vlnová délka vytváří zajímavý kompromis. Zatímco kovy odrazují energii CO2 laseru snadněji (což je činí méně účinnými pro čisté zpracování kovů), organické materiály jako dřevo, akryl, kůže a textilie ji naproti tomu vynikajícím způsobem absorbují. Pokud vaše dílna zpracovává různorodé materiály nebo hledáte nástroje pro laserové řezání kovů, které jsou schopny zpracovat i nekovové materiály, nabízejí CO2 lasery univerzalitu, kterou vláknové systémy prostě nemohou poskytnout.

U kovových aplikací stále udržují CO₂ lasery své postavení při řezání tlustějších plechů z mírné oceli. Tato technologie má za sebou desetiletí vývoje a s použitím vhodných technik pomocných plynů lze dosáhnout kvalitního řezu i u významných tlouštěk plechu. Nižší počáteční náklady na vybavení ve srovnání s vysokovýkonnými vláknovými systémy činí CO₂ také atraktivní vstupní možnost pro dílny, které rozšiřují své kapacity.

Jaká je výměna? Vyšší nároky na údržbu. Jako ADHMT's specification guide uvádí, CO₂ systémy obsahují zrcadla a optické komponenty, které vyžadují pravidelné čištění a jemné znovunastavení. Hlavní laserový zdroj se také postupně degraduje, což znamená, že výkon postupně klesá od prvního dne provozu.

Nd:YAG lasery pro specializovanou precizní práci

Méně často diskutované, ale stále relevantní pro konkrétní aplikace jsou lasery Nd:YAG (neodym-em dopovaný yttrium-hliníkový granát), které zaujímají specializovanou niši. Jedná se o pevnolátková zařízení vyzařující vlnovou délku 1,064 mikrometru – téměř totožnou s vláknovými lasery – avšak jejich výstup je generován krystalickým, nikoli vláknovým aktivním prostředím.

Kde se lasery Nd:YAG opravdu osvědčují? Přemýšlejte o přesných aplikacích vyžadujících vysoký špičkový výkon: svařování, hluboké gravírování a řezání tlustých kovových materiálů, kde je důležitější koncentrovaný výkon v krátkých impulzech než trvalý výkon. Tyto systémy využívají průmyslové odvětví jako automobilový, letecký a obranný průmysl, pokud daná aplikace vyžaduje schopnosti přesahující běžné laserové řezání plechů.

Moderní výroba se pro obecné řezné aplikace většinou přesunula k vláknové technologii, protože vláknové lasery nabízejí podobné výhody co do vlnové délky a zároveň jednodušší údržbu. Lasery Nd:YAG však zůstávají stále ceněny v dílnách zabývajících se specializovanými úkoly, které vyžadují jejich jedinečné impulzní charakteristiky.

Porovnání technologií: Informovaná volba

Pochopte tyto rozdíly, abyste mohli klást správné otázky při hodnocení laserového stroje pro řezání plechů nebo při výběru poskytovatele služeb. Níže je uvedeno, jak se tři technologie vyrovnávají podle klíčových technických parametrů:

Specifikace	Vláknitý laser	CO2 Laser	Nd:YAG Laser
Vlnová délka	~1,06 μm (blízká infračervená oblast)	~10,6 μm (daleká infračervená oblast)	~1,064 μm (blízká infračervená oblast)
Nejlepší aplikace kovů	Nerezová ocel, uhlíková ocel, hliník, měď, mosaz, odrazivé slitiny	Tlustá mírně legovaná ocel; vhodnější pro dílny zpracovávající různé kovy i nekovové materiály	Tlusté kovové materiály, přesné svařování, hluboké gravírování
Typický rozsah tloušťky	Až 30 mm a více (ocel) u vysokovýkonových systémů; vyniká při zpracování tenkých až středně tlustých materiálů	Až 25 mm oceli; účinné v celém rozsahu tlouštěk	Vyrovnávají se podle použití; vhodné pro tlustší materiály vyžadující vrcholnou sílu
Účinnost využití energie	Vysoká (> 30% elektro-optická konverze)	Nízká (vyšší spotřeba energie na watt řezání)	Mírný
Požadavky na údržbu	Nízká spotřeba, žádné zrcadla, minimální vyrovnání, dlouhá životnost	Vyšší; vyžaduje pravidelné optické čištění, přesouvání, výměnu zdroje	Středně dlouhé a odolné konstrukce s pravidelnou údržbou krystalů/čerpadel

Při hodnocení služeb laserového řezání vás tyto technické znalosti promění z pasivního kupujícího v informovaného partnera. Můžete se zeptat cílené otázky: "Jaký zdroj laseru používáte pro hliníkové díly?" nebo "Jak zvládáte problémy s odrážejícím materiálem?" Poskytovatelé, kteří odpovídají s jistotou a přesností, signalizují hlubší odborné znalosti, které jsou přesně to, co chcete, pokud je důležitá přesnost.

Nyní, když už víte, která laserová technologie se hodí k různým materiálům, pojďme se podívat, jak konkrétní kovy skutečně reagují na řezání a jakou kvalitu hran byste měli realisticky očekávat od každého.

Průvodce výběrem materiálu pro optimální výsledky laserového řezání

Technologii laserového řezání již znáte – ale pozor: ani nejvýkonnější vláknový laser nepomůže, pokud jste pro daný úkol zvolili nesprávný materiál. Různé kovy se při dopadu zaměřeného laserového paprsku na jejich povrch chovají zcela odlišně. Pochopení těchto chování ještě před odesláním vaší objednávky může rozhodnout o tom, zda budou díly dodány připravené k okamžitému použití, nebo zda budou vyžadovat nákladné přepracování.

Proč je výběr materiálu tak důležitý? Všechno určují tři fyzikální vlastnosti: odrazivost (kolik laserové energie se odrazí zpět oproti tomu, kolik jich bude pohlceno), tepelná vodivost (jak rychle se teplo šíří od místa řezu) a teplota tání (kolik energie je potřeba k samotnému odstranění materiálu). Pokud tyto vztahy neporozumíte správně, můžete se setkat s nekonzistentními řezy, nadměrným tepelným poškozením nebo kvalitou řezné hrany, která prostě nesplní vaše specifikace.

Výkonové charakteristiky oceli a nerezové oceli

Pokud jste začínající v oblasti laserového řezání, začněte s mírnou ocelí. Tento univerzální materiál je, jak se říká, „poměrně snadno řezatelný jakýmkoli laserem pro řezání kovů." Upozorňuje Universal Tool jeho střední odrazivost znamená, že většina laserové energie se přímo přenáší do řezu, zatímco jeho tepelné vlastnosti umožňují čisté a rovnoměrné okraje v širokém rozsahu tlouštěk.

Ocelový plech o tloušťce až 25 mm lze zpracovat s kvalitním výsledkem pomocí vhodně výkonných vláknových nebo CO2 systémů. Tenčí tloušťky se řežou ještě rychleji, což činí mírnou ocel preferovanou volbou v případech, kdy je důležitější cenová efektivita než odolnost proti korozi.

Nerezová ocel představuje mírně odlišnou výzvu. Ačkoli je stále velmi vhodná pro laserové řezání, nižší tepelná vodivost nerezové oceli způsobuje intenzivnější soustředění tepla podél řezné dráhy. To vede ke vzniku větších tepelně ovlivněných zón (HAZ) – oblastí, kde se mikrostruktura kovu mění v důsledku tepelného působení.

U aplikací z nerezové oceli třídy 316 nebo jiných austenitických tříd je nutné již na začátku konzultovat s dodavatelem požadavky na tepelně ovlivněnou zónu (HAZ). U kritických aplikací může být nutný dusíkový pomocný plyn, aby se minimalizovala oxidace a dosáhlo se čistějších a lesklejších hran. Dobrá zpráva? Jak potvrzuje společnost Universal Tool, „pomocí vláknového laseru lze poměrně snadno vyrábět čisté hrany vysoké kvality, a to i u větších tlouštěk.“

Zvládání výzev odrazivých kovů

Nyní se situace stává zajímavější. Hliníkové plechy, měď a mosaz byly dříve pro laserové řezání problematické – jejich vysoká odrazivost odrážela energii zpět směrem ke zdroji laseru, čímž hrozilo poškození zařízení a nekonzistentní řezy.

Fiber Laser Technologie zcela změnila pravidla hry. Podle odborníků z odvětví „u současných strojů pro řezání vláknovým laserem není odrazivost již žádným problémem.“ Kratší vlnová délka vláknových laserů (přibližně 1,06 mikrometru) je těmito kovy lépe absorbována, což umožňuje čisté řezy, kterých starší systémy CO₂ jednoduše nedokázaly dosáhnout spolehlivě.

Avšak u hliníku existuje jedna zádrhel: tepelná vodivost. Jak vysvětluje Vytek: „Materiály jako je hliník – vysoce vodivý kov s nízkým bodem tání – lze zpracovávat zvláště obtížně. Vstup tepla je nutné pečlivě řídit, aby byla dosažena správná rovnováha mezi rychlostí řezání a kvalitou řezného okraje.“ Očekávejte, že okraje plechů z hliníku budou vypadat mírně jinak než u oceli – často s výraznějšími pruhy a možným vznikem drobných ohrubů na výstupních površích.

Měď a mosaz vyžadují podobné úvahy. I když vláknové lasery dobře zvládají jejich odrazivost, vysoká tepelná vodivost obou kovů vyžaduje zvýšení výkonových nastavení, aby se kompenzovalo odvádění tepla. Tenčí tloušťky se řežou čistě; u silnějších částí mohou být tepelné účinky patrnější.

Maximální tloušťky materiálů podle typu kovu

Jakou tloušťku lze ve skutečnosti řezat při zachování kvalitních hran? Tato tabulka uvádí realistické očekávání na základě běžných průmyslových vláknových laserových systémů:

Typ kovu	Typická maximální tloušťka (kvalitní hrana)	Očekávání kvality řezu	Zvláštní úvahy
Měkká ocel	Až do 25 mm	Hladký, bez oxidů s pomocí dusíku; mírná oxidace je přijatelná při použití kyslíku	Nejvíce tolerantní materiál; vynikající pro začátečníky
Plech z nerezové oceli	Až 20mm	Čisté, jasné okraje jsou možné; u větších tlouštěk může dojít k mírnému zbarvení	Při aplikacích citlivých na korozi se doporučuje pomoc dusíku
Hliníkové plechy	Až do 15 mm	Viditelné pruhování; na výstupní straně mohou vzniknout drobné hranové výstupky	Vyžaduje se vláknový laser; pro tlustší části jsou nutná vysoká výkonová nastavení
Měď	Až do 10 mm	Dobrá kvalita okrajů; u tlustších řezů se mohou projevit tepelné účinky	Je nezbytný vysokovýkonový vláknový laser; pomalejší řezné rychlosti
Mosaz	Až do 10 mm	Čisté řezy při správném nastavení; existuje riziko mírné oxidace	Preferuje se vláknový laser; zacházení je podobné jako u mědi

Klíčový poznatek: Vybraný kovový plech přímo ovlivňuje jak to, co je dosažitelné, tak i to, jak vypadá „kvalita“ vašich dokončených dílů. Stanovte si realistická očekávání na základě vlastností materiálu – nikoli pouze na základě možností laserového řezání.

Co očekávat po doručení dílů

Zde je průvodce, který často zůstává přehlížen: kvalita hran se liší podle materiálu a „dokonalost“ má pro každý druh kovu jiný vzhled.

U laserově řezané nerezové oceli a u aplikací laserového řezání mírně legované oceli lze očekávat hladké hrany s minimální potřebou dodatečné úpravy. Pokud byl při řezání použit pomocný plyn (kyslík), může být přítomna oxidová vrstva – to je normální jev a obvykle nemá vliv na funkčnost, pokud není kritická čistota povrchu.

Hrany hliníkových dílů jsou často mírně drsnější. Tyto viditelné pruhovité stopy jsou charakteristickým rysem procesu, nikoli vadou. Pokud vyžaduje vaše aplikace hladší hrany, upřednostněte tuto požadavek již při zadání objednávky – může to vyžadovat pomalejší rychlost řezání nebo dodatečné operace.

Speciální kovy, jako je měď a mosaz, mohou u řezných hran vykazovat určité zbarvení způsobené tepelným namáháním. U dekorativních aplikací proberte možnosti dokončování s dodavatelem ještě před zahájením výroby.

Nyní, když víte, jak různé materiály reagují na laserové řezání, dalším krokem je zajistit správnou přípravu vašich návrhových souborů – protože dokonalý výběr materiálu nestačí k zachránění projektu s chybnými CAD soubory.

Příprava návrhových souborů, která zajistí, že budou vaše díly hotové napoprvé správně

Vybrali jste vhodný materiál – nyní následuje krok, ve kterém se mnoho projektů vyvíjí špatným směrem: příprava souborů. Váš návrhový soubor je v podstatě návod, který laseru přesně určuje, kde má řezat. Pokud jej připravíte nesprávně, čelíte odmítnutí souborů, zpoždění výroby nebo dílům, které nesplňují požadované specifikace. Připravíte-li jej správně, vaše laserem řezané díly dorazí přesně tak, jak jste zamýšleli.

Skutečnost je následující: laserové řezačky neinterpretují obrázky stejným způsobem jako vaše oči. Ta krásná PNG verze vašeho upevňovacího prvku? Je naprosto nepoužitelná. Stroj potřebuje přesné matematické dráhy – vektory – které přesně určují, kde se má laserový paprsek pohybovat. Porozumění tomuto základnímu rozdílu odděluje úspěšné projekty od frustrujících opakovaných pokusů.

Základní požadavky na vektorové soubory, které zabrání prodlení výroby

Při přípravě souborů pro aplikace laserového řezání plechů je formát důležitější než estetika. Podle návrhových pokynů společnosti Quote Cut Ship: „Laserové řezačky neinterpretují soubory JPEG nebo PNG stejným způsobem jako vaše návrhový software. Pro čisté a přesné řezy potřebujete formát založený na vektorech.“

Přijímané formáty souborů pro individuální řezání kovů zahrnují:

• DXF (formát pro výměnu výkresů): Průmyslový standard. Jak vysvětluje Xometry, DXF je „typ vektorového souboru, který lze používat v různých CAD programech a umožňuje tak vytvořit soubor v jednom softwaru a následně jej otevřít v jiném.“ Jeho open-source povaha zajišťuje kompatibilitu téměř se všemi systémy pro laserové řezání.
• DWG: Nativní formát programu AutoCAD, nabízející podobné možnosti jako DXF s některými dalšími funkcemi pro uchování dat.
• AI (Adobe Illustrator): Výborný pro návrhy vytvořené v softwaru pro grafický design, za předpokladu, že jsou všechny prvky správně převedeny na vektory.
• SVG (Scalable Vector Graphics): Webově kompatibilní formát, který se dobře převádí do aplikací pro řezání.

Co vektorové soubory činí zvláštními? Definují cesty prostřednictvím matematických souřadnic místo mřížky pixelů. Když laserový řezací stroj čte váš soubor DXF, vidí přesné počáteční body, koncové body a křivky, které se přímo převádějí na pohyby laserového paprsku. Rastrové obrázky (JPEG, PNG, BMP) obsahují pouze informace o barvě jednotlivých pixelů – stroj netuší, kde má řezat.

Porozumění pojmu kerf: šířka, kterou musí váš návrh zohlednit

Zde je koncept, který dokáže zaskočit i zkušené návrháře: šířka řezu (kerf). Když laserový paprsek řeže kov, nevytváří nekonečně tenkou čáru – odstraňuje materiál. Tato odstraněná šířka je právě šířka řezu (kerf) a její ignorování vede k dílům, které jsou mírně menší, nebo k prvkům, které se nepasují dohromady podle plánu.

Šířka řezu se liší v závislosti na několika faktorech: typu laseru, tloušťce materiálu, rychlosti řezání a tlaku pomocného plynu. U běžných laserových řezacích dílů z tenkého plechu lze očekávat hodnoty šířky řezu v rozmezí 0,1 mm až 0,3 mm. U tlustších materiálů je obvykle šířka řezu větší.

Měli byste ve svých návrhových souborech kompenzovat šířku řezu? To zcela závisí na vašem poskytovateli služby. Poznámky SendCutSend že jejich „vlastní služby laserového a vodního řezání automaticky kompenzují šířku paprsku a šířku řezu ve vašem souboru s díly, takže pokud ji kompenzujete sami ještě před odesláním k nám, pravděpodobně získáte díl mimo vaše toleranční limity."

Vždy se u svého poskytovatele ujistěte: Používá kompenzaci šířky řezu automaticky, nebo ji musíte zohlednit přímo ve svém návrhu? Pokud tuto záležitost neprovedete správně, zdvojnásobíte chybu tolerance.

Běžné chyby v návrhu, které zvyšují vaše náklady

Po prozkoumání stovek odeslaných souborů poskytovatelé služeb opakovaně upozorňují na stejné chyby, kterých lze snadno předejít. Vyhnout se těmto chybám u vašich zakázkových projektů řezaných plechů ušetří čas, peníze a zbytečné frustace:

• Nedostatečná mezera mezi řezy: Pokud jsou návrhové čáry umístěny příliš blízko u sebe, laser může přepálit sousední oblasti nebo oslabit konstrukční pevnost. Průmyslové pokyny doporučují mezi kritickými řeznými dráhami minimální vzdálenost 0,010 palce (0,25 mm). U tlustších materiálů tuto vzdálenost zvětšete poměrně.
• Prvky příliš malé pro danou tloušťku materiálu: Ten složitý vzor vypadá na obrazovce úchvatně – ale dokáže ho laser fyzicky vyrobit? Minimální rozměr vnitřní geometrie by nikdy neměl být menší než 0,015 palce a otvory či řezy by měly být obecně alespoň 50 % tloušťky materiálu. Deska o tloušťce 3 mm by neměla obsahovat otvory o průměru 1 mm.
• Ostré vnitřní rohy způsobující koncentraci napětí: Ideální 90stupňové vnitřní rohy jsou konstrukčně slabé a pro lasery je obtížné je čistě vyrobit. Přidejte do vnitřních rohů malé zaoblení (i 0,5 mm), abyste zlepšili jak výrobní technologii, tak pevnost dílu.
• Chybějící specifikace tolerance: Pokud váš díl vyžaduje určitou rozměrovou přesnost, uveďte to jasně. Standardní přesnost laserového řezání činí přibližně ±0,005 palce u tenkých materiálů, avšak kritické rozměry je třeba výslovně uvést.
• Otevřené nebo nespojené dráhy: Mezery ve vašich vektorových trasách mate softwar pro řezání. Jak varuje Quote Cut Ship: „Nespojené nebo otevřené trasy mohou mate laserový řezač, zejména při gravírování nebo rýhování.“ Použijte nástroje pro úpravu tras ve svém softwaru, abyste zajistili, že jsou všechny tvary správně uzavřeny.
• Text nepřevedený na obrysy: Písma závisí na softwaru. Pokud váš poskytovatel služeb nemá nainstalované přesně toto písmo, může se text posunout nebo dokonce zcela zmizet. Před exportem převeďte veškerý text na trasy nebo obrysy – tím se písmena převedou na čistou geometrii, kterou lze interpretovat jakýmkoli systémem.

Minimální velikost prvků podle tloušťky materiálu

Jak malé může být? Tento vztah mezi tloušťkou materiálu a dosažitelnými prvky je kritický pro složité díly vyrobené laserovým řezáním:

Tloušťka materiálu	Minimální průměr díry	Minimální šířka drážky	Minimální šířka přepážky (mezi řezy)
0,5 mm – 1,0 mm	0,05 mm	0,05 mm	0,05 mm
1,0 mm - 3,0 mm	1,0 mm (nebo 50 % tloušťky)	1.0mm	1.0mm
3,0 mm – 6,0 mm	1,5 mm – 3,0 mm	1.5mm	1,5 mm - 2,0 mm
6,0 mm a více	Rovná se nebo převyšuje tloušťku	2,0 mm+	2,0 mm+

Kontrolní seznam přípravy souboru před odesláním

Než nahrajete svůj návrh pro výrobu dílů řezaných laserem, projděte tyto kroky ověření:

• Soubor je ve vektorovém formátu (DXF, DWG, AI nebo SVG)
• Všechny objekty jsou na jediné vrstvě (pokud poskytovatel nespecifikuje jinak)
• Byly odstraněny duplicitní čáry a osamělé body
• Všechny obrysy jsou uzavřené a správně spojené
• Text byl převeden na obrysy/cesty
• Návrh je ve skutečné velikosti (měřítko 1:1) s uvedenými správnými jednotkami
• Minimální rozměry prvků splňují požadavky na tloušťku materiálu
• Vnitřní rohy mají vhodné poloměry
• Vzdálenost mezi řezy splňuje minimální požadavky
• Přístup k kompenzaci šířky řezu je potvrzen u dodavatele

Důsledné dodržování těchto přípravných kroků mění váš vztah ke službám laserového řezání z reaktivního řešení problémů na proaktivní dosažení přesnosti. Vaše soubory jsou připraveny k výrobě již při prvním odeslání – žádné zbytečné opakované úpravy, žádné překvapivé poplatky za korekci souborů.

Jakmile jsou vaše návrhové soubory správně připraveny, vyvstává další strategická otázka: je laserové řezání skutečně nejvhodnější technologií pro váš konkrétní projekt, nebo by alternativní metody, jako je řezání vodním paprskem či plazmou, poskytly lepší výsledky?

Porovnání laserového řezání, řezání vodním paprskem, plazmového řezání a CNC obrábění

Vaše návrhové soubory jsou připraveny, váš materiál je vybrán – ale před tím, než se rozhodnete, si stojí za to položit si jednu otázku: je laser, který řeže kov, skutečně nejlepší volbou pro váš konkrétní projekt? Někdy je to naprosto jasně ano. Jinokdy však voda, plazma, CNC obrábění nebo elektroerozní obrábění (EDM) poskytují lepší výsledky za nižší cenu. Nesprávné rozhodnutí zde znamená platit za funkce, které nepotřebujete – nebo ještě horší, obdržet díly, které nesplňují požadované specifikace.

Podívejme se objektivně na každou technologii řezání kovů, abyste mohli přiřadit správný způsob zpracování ke svým skutečným požadavkům místo toho, abyste se automaticky uchýlili k tomu, co je nejznámější.

Rozhodovací rámec pro výběr metody řezání

Pět hlavních služeb pro řezání kovů soutěží o vaše zakázky. Každá z nich vyniká v konkrétních situacích a v jiných zaostává. Porozumění těmto kompromisům vás přemění z pasivního kupujícího na osobu schopnou přesně určit, co jejich projekt vyžaduje.

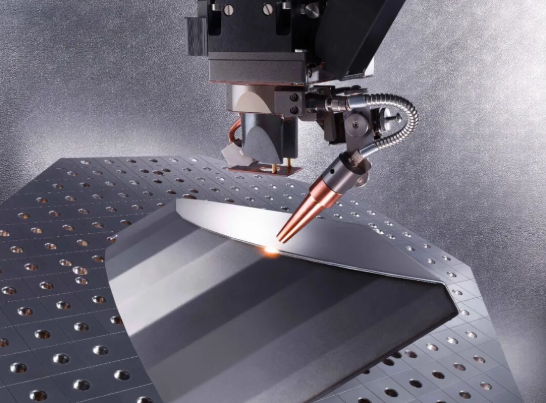

Laserové řezání: rychlost a přesnost pro tenké až středně tlusté materiály

Při laserovém řezání oceli nebo jiných kovů využíváte soustředěnou tepelnou energii pro mimořádně rychlé a přesné řezy. Podle Technického srovnání společnosti Flow Waterjet , „Laserové řezání je účinnou metodou, pokud potřebujete práci dokončit rychle. Je také poměrně přesné.“

Tato technologie nejlépe vyniká u tenkých až středně tlustých materiálů, kde je rozhodující rychlost. Složité geometrie s ostrými oblouky a jemnými detaily? Laser je zvládne bez námahy. Náklady na nastavení zůstávají minimální, protože mezi jednotlivými úkoly není třeba měnit fyzické nástroje – stačí nahrát nový soubor a začít řezat.

Existují však i omezení. Maximální tloušťka materiálu, kterou lze u oceli řezat s kvalitním povrchem, se obvykle pohybuje kolem 25 mm, a vysoce odrazivé kovy dříve způsobovaly problémy (avšak moderní vláknové lasery tento problém většinou vyřešily). Tepelný proces navíc vytváří tepelně ovlivněné zóny, které mohou být důležité u aplikací citlivých z metalurgického hlediska.

Vodní paprsek: Studené řezání bez tepelného kompromisu

Představte si řezání kovu vodou za tlaku 60 000 psi smíchanou s abrazivními zrnky granátu. To je řezání vodním paprskem – a jeho klíčovou výhodou je úplné vynechání tepelného vlivu. Jak potvrzuje průmyslová analýza, vodní paprsek „nezpůsobuje žádné tepelně podmíněné napětí ani stopy na vašem hotovém výrobku.“

Tento chladný řezný proces zvládá téměř jakýkoli materiál do tloušťky 24 palců pro hrubé řezy – což výrazně překračuje možnosti laserových kovových řezacích procesů. Stejný stroj, který řeže titanové letecké komponenty, dokáže bez nutnosti změny vybavení řezat sklo, kámen nebo kompozity.

Nevýhodou je rychlost. Vodní paprsek se pohybuje pomaleji než laser při řezání tenkých materiálů a spotřeba abraziva přináší trvalé provozní náklady. U vysokorozsáhlého zpracování tenkých plechů často tento proces z hlediska ekonomiky zaostává.

Plazmové řezání: cenově výhodné zpracování silných kovů

Plazmové řezání využívá přehřáté ionizované plyny k průrazu vodivých kovů – a dělá to cenově výhodně. Porovnání společnosti Flow uvádí: „Ze čtyř řezacích metod je plazmové řezání nejlevnější.“

Plazmové řezání je vhodné pro řezání oceli, zejména u tlustých desek, pokud není kritická kvalita řezu. Zvládá tlustší materiály než laser a je levnější na jeden řez než vodní paprsek. Tato technologie je široce využívána ve stavebnictví, výrobě těžkého strojního vybavení a výrobě konstrukčních ocelových prvků.

Nevýhody jsou však značné u prací vyžadujících vysokou přesnost: širší řezná štěrbina, hrubší okraje vyžadující následnou úpravu a větší tepelně ovlivněné oblasti než u laserového řezání. Plazmové řezání také vytváří strusku nebo droz, kterou je často nutné odstranit broušením. Pokud vaše součásti vyžadují přísné tolerance nebo čisté okraje, zvažte jinou metodu.

CNC obrábění: subtraktivní přesnost pro složitou 3D geometrii

Na rozdíl od tepelných řezacích procesů odstraňuje CNC obrábění materiál fyzickým kontaktem rotujících řezných nástrojů. Tento zásadně odlišný přístup vyniká tam, kde ostatní metody selhávají: u trojrozměrných prvků, závitových otvorů, přesných vyfrézovaných ploch a povrchů s úzkými tolerancemi.

Představte si CNC jako doplňkovou, nikoli konkurenční technologii. Zatímco laser řeže dvourozměrné obrysy z plechových polotovarů, CNC obrábí trojrozměrné součásti z masivních bloků. Mnoho projektů ve skutečnosti vyžaduje obě technologie – nejprve laserem vyřezané заготовky a následně CNC obrábění prvků, které nelze zpracovat laserem.

Náklady se také mění jiným způsobem. CNC vyžaduje opotřebení nástrojů, delší cykly a složitější upínání. U jednoduchých dvourozměrných obrysů je téměř vždy drahší než laser. U složitých trojrozměrných součástí je často jedinou životaschopnou možností.

Drátové EDM: naprostá přesnost pro náročné aplikace

Drátové elektroerozní obrábění zaujímá specializovanou niši. Použitím elektricky nabitého drátu ponořeného do dielektrické kapaliny dosahuje EDM tolerancí, které činí ostatní procesy hrubými – mluvíme o ±0,0001 palce za ideálních podmínek.

Podle technické analýzy společnosti Zintilon „drátové elektroerozní obrábění vyniká při vytváření přesných a přesně definovaných řezů, čímž eliminuje potřebu dalšího zpracování a dokončování obrobku.“ Zvládá tvrdé materiály, které by zničily konvenční řezné nástroje, a vytváří hrany bez otřepů bez tepelné deformace.

Je však i háček? Rychlost. EDM je obvykle nejpomalejším ze všech zde diskutovaných procesů. Je také omezeno na elektricky vodivé materiály. U větších výrobních objemů nebo jednoduchých profilů se náklady na EDM stávají nepřijatelně vysokými. Avšak u výroby nástrojů a forem, leteckých komponent vyžadujících extrémní přesnost nebo složitých tvarů z kalené oceli nemá žádná jiná metoda rovnocennou konkurenci.

Kde laserové řezání zaostává za alternativami

Laserové řezání je výjimečné – ale neuniverzální. Zde je místo, kde byste měli zvážit alternativy:

• Materiály tlustší než 25 mm: Vodní paprsek nebo plazma zvládnou masivní plech účinněji
• Aplikace citlivé na teplo: Studené řezání vodním paprskem úplně eliminuje tepelné problémy
• Extrémní požadavky na přesnost: Drátové EDM dosahuje přesnosti, kterou laser nedokáže zaručit
• vyžadují se 3D prvky: CNC obrábění přidává možnosti, které laser jednoduše nenabízí
• Práce s tlustou ocelí za omezeného rozpočtu: Plazmové řezání je výrazně levnější pro aplikace s hrubou přesností
• Nevodivé materiály: Vodní paprsek řeže sklo, kámen a kompozity, které laser zpracovat nemůže

Kompletní srovnání technologií

Tato komplexní tabulka shrnuje, jak jednotlivé technologie řezání oceli dosahují výsledků u specifikací, které jsou pro vaše rozhodování nejdůležitější:

Specifikace	Laserové řezání	Vodní paprsek	Plast	Cnc frézování	Drátové EDM
Typický rozsah tolerance	±0,005" (tenké materiály)	±0,003" až ±0,005"	±0,020" až ±0,030"	±0,001" až ±0,005"	±0,0001" až ±0,001"
Schopnost řezat materiály různé tloušťky	Až 25 mm (ocel)	Až 24" (hrubý řez)	Až nad 50 mm	Omezeno rozměry stroje	Až 12"
Tepelně ovlivněná zóna	Přítomno (minimální při správném nastavení)	Žádné (studené řezání)	Významné	Minimální	Minimální
Kvalita okraje	Vynikající u tenkých materiálů; dobré u tlustých materiálů	Saténově hladký povrch; není vyžadována žádná sekundární úprava	Rudý povrch; často je vyžadováno broušení	Vynikající; obráběný povrch	Vynikající; bez otřepů
Relativní náklady na nastavení	Nízké (založené na souborech)	Nízká až střední	Nízký	Střední až vysoké (použití upínačů)	Střední (výroba drátovým nastavením)
Nejlepší případy použití	Tenký až středně silný plech; složité 2D profily; výroba ve velkém množství	Silné materiály; práce citlivá na teplo; dílny zpracovávající různé materiály	Silná ocel; konstrukční práce s ohledem na rozpočet	3D díly; závitové prvky; povrchy s přísnými tolerancemi	Extrémní přesnost; kalené materiály; složité geometrie

Rozhodnutí o technologii

Zvažte tyto otázky při výběru metody řezání kovů:

• Jaký je typ a tloušťka vašeho materiálu?
• Jaké tolerance skutečně vyžaduje vaše aplikace?
• Mohou vaše díly akceptovat tepelně ovlivněné zóny?
• Potřebujete 2D profily nebo 3D funkce?
• Jaký objem vyrábíte?
• Jaká je vaše rozpočtová priorita – rychlost, přesnost nebo cena za díl?

U většiny aplikací z plechu do tloušťky 20 mm, které vyžadují dobrou přesnost a rychlý dodací termín, zůstává laserové řezání stále optimální volbou. Avšak vědět, kdy jsou alternativy vhodnější – a být schopen přesně vysvětlit proč – vás posílí ve vyjednávání a zajistí, že získáte správný výrobní proces pro vaše konkrétní požadavky.

Jakmile potvrdíte, že laserové řezání vyhovuje požadavkům vašeho projektu, dalším klíčovým krokem je pochopení přesných tolerancí a standardů kvality, které byste měli od hotových dílů očekávat.

Přesné tolerance a standardy kvality, kterých byste měli očekávat

Zvolili jste laserové řezání, správně jste připravili své soubory a vybrali vhodný materiál. Ale právě zde se mnoho zakázkyků neočekávaně potýká s problémem: nemají tušení, jak vlastně „kvalita“ vypadá, až součásti dorazí. Jaké tolerance si můžete realisticky očekávat? Jak posoudíte, zda hrany odpovídají specifikacím? A pokud něco vypadá špatně, jedná se skutečně o vadu – nebo jen o běžnou výrobní odchylku?

Pochopte-li tyto kvalitní referenční hodnoty ještě před odesláním vašich součástí, změníte se z pasivního příjemce na informovaného inspektora. Budete přesně vědět, co přijmout, co zpochybnit a co zamítnout bez další diskuse.

Porozumění třídám tolerancí pro různé aplikace

Tolerance—povolená odchylka od zadaného rozměru—se výrazně liší v závislosti na tloušťce materiálu, druhu kovu a kvalitě zařízení. Podle technické dokumentace společnosti ADHMT: „Vysoce výkonné laserové řezačky dokážou udržet tolerance až ±0,1 mm, a to v závislosti na faktorech, jako je druh materiálu, jeho tloušťka a nastavení stroje.“

U tenkých materiálů do tloušťky 3 mm lze očekávat standardní tolerance přibližně ±0,005 palce (tj. přibližně ±0,127 mm). Tato úroveň přesnosti zpravidla postačuje pro většinu aplikací výroby plechových dílů bez jakýchkoli potíží. S rostoucí tloušťkou materiálu se však dosažení stejně přesných tolerancí stává exponenciálně obtížnější.

Proč je tloušťka tak důležitá? Fyzikální principy jsou jednoduché: silnější materiály vyžadují více energie, nižší rychlost řezání a delší dobu expozice. Tento prodloužený tepelný vstup zvětšuje tepelně ovlivněnou zónu, zvyšuje riziko tepelné deformace a ztěžuje udržení stálé šířky řezu. Kónický profil laserového paprsku také způsobuje zkosení – horní část řezu se může mírně lišit od spodní části.

Tloušťka materiálu	Běžně dosažitelná přesnost	Poznámky k použití
Pod 3 mm	±0,005" (±0,127 mm)	Precizní součásti, pouzdra pro elektroniku, detailní konzoly
3 mm - 6 mm	±0,008" až ±0,010" (±0,2 mm až ±0,25 mm)	Obecná výroba, konstrukční díly
6mm - 12mm	±0,010" až ±0,015" (±0,25 mm až ±0,38 mm)	Těžké konzoly, strojní součásti
Nad 12 mm	±0,015" až ±0,020" (±0,38 mm až ±0,5 mm)	Konstrukční desky, průmyslová zařízení

Při prohlížení tabulky tloušťky plechu pro výběr požadované tloušťky materiálu si uvědomte, že čísla tloušťkových rozměrů (gauge) přímo ovlivňují dosažitelnou přesnost. Tenčí tloušťky (nižší čísla gauge) konzistentně umožňují udržet přesnější tolerance – pokud vaše aplikace vyžaduje extrémní přesnost, je často rozumnější navrhovat součásti z tenčího materiálu než se snažit překonat fyzikální omezení u těžkých desek.

Kritéria kvalitní kontroly, která byste měli požadovat

Rozměrová přesnost je pouze jednou složkou kvalitního posouzení. Profesionální výroba nerezového plechu a přesné laserově řezané kovové plechy by měly splňovat několik kritérií kontroly, která dohromady definují pojem „přijatelná kvalita“.

Podle Průvodce kontrolou kvality IvyCNC , čtyři klíčové faktory určují kvalitu řezu: drsnost povrchu, konzistence šířky řezné spáry (kerf), kolmost řezu a charakteristiky tepelně ovlivněné oblasti (HAZ). Podívejme se, na co byste měli konkrétně dávat pozor.

Hrubost povrchu

Přejeďte prstem po řezaném okraji. Kvalitní laserové řezy jsou poměrně hladké – nejsou zrcadlově leštěné, ale neobsahují nadměrné výstupky ani pruhování. Průmyslové normy měří drsnost povrchu pomocí hodnot Ra (průměrná drsnost), přičemž kvalitní laserové řezy na oceli obvykle dosahují hodnot Ra 12,5 až Ra 25 mikrometrů. Viditelné stopy táhnutí jsou normální; hluboké vyrytí nebo silné pruhování naznačují problémy s nastavením parametrů.

Kolmost hrany

Přiložte součást k mechanickému úhloměru. Řezané okraji by mělo být kolmé k hornímu a spodnímu povrchu v rámci specifikované tolerance – obvykle 1–3 stupně pro běžné práce, přesnější tolerance se používají pro aplikace vyžadující vysokou přesnost. Nadměrný sklon naznačuje nesprávnou polohu ohniska nebo problémy s zarovnáním laserového paprsku.

Přítomnost otřepů

Ostré hranaté výstupky – tzv. závady (burrs), které vznikají při znovuztuhnutí roztaveného materiálu, jsou běžným problémem z hlediska kvality. Pro mnoho aplikací je přijatelné jen minimální vytváření závad, avšak silné závady naznačují nesprávné nastavení parametrů, opotřebené spotřební materiály nebo nesprávný tlak pomocného plynu. Součásti, u nichž je vyžadována bezpečnost při manipulaci nebo přesné přizpůsobení, by měly být téměř zcela bez závad.

Tepelně ovlivněná zóna

Změna barvy v okolí řezných hran signalizuje tepelné namáhání. Některá změna odstínu je normální, zejména u nerezové oceli. Příliš široká tepelně ovlivněná oblast (HAZ) nebo výrazná změna barvy však naznačují nadměrný přívod tepla – což může negativně ovlivnit vlastnosti materiálu v dané oblasti. U kritických aplikací specifikujte jako pomocný plyn dusík, aby se minimalizovala oxidace a rozsah tepelně ovlivněné oblasti.

Tvorba odlitků

Co je to troska? Přesná definice trosky: jde o znovuztuhlé roztavené kovové částice, které se usazují na spodním okraji řezu a vytvářejí drsné, kulovité usazeniny. Podle poradce pro odstraňování potíží společnosti LYAH Machining vznikají trosky obvykle kvůli „nesprávné rychlosti řezání, výkonu nebo tlaku pomocného plynu.“ Kvalitní řezy by měly být bez trosky nebo s minimálním množstvím trosky – silné usazeniny vyžadují broušení a signalizují problémy v procesu.

Váš kontrolní seznam kvality pro hodnocení dodaných dílů

Použijte tento kontrolní seznam při prohlídce laserem řezaných kovových plechů od jakéhokoli dodavatele:

• Rozměrová přesnost: Změřte kritické rozměry posuvným měřítkem. Jsou v rámci stanovených tolerancí?
• Hladkost řezu: Přejeďte prstem po řezných hranách. Cítíte nadměrnou drsnost, hluboké rýhy nebo ostré, zubaté úseky?
• Kolmost: Zkontrolujte řezné hrany pomocí pravítka. Vyhledávejte nadměrný sklon nebo úhlovou odchylku.
• Hodnocení oštěpů: Pečlivě prozkoumejte spodní hrany. Malé oštěpy mohou být přijatelné; těžké oštěpy, které je nutné odstranit, jsou problematické.
• Přítomnost strusky: Prozkoumejte spodní stranu řezů. Čisté výstupy naznačují správné parametry; silný struskový povlak naznačuje problémy s procesem.
• Změna barvy v důsledku tepla: Všimněte si případného nadměrného zbarvení. Modré nebo hnědé zabarvení u nerezové oceli je normální; černé uhlíkové opálení není.
• Deformace nebo zkroucení: Umístěte díly na rovnou plochu. Zkontrolujte, zda nedochází k prohnutí, zkroucení nebo tepelné deformaci – zejména u tenkých nebo protáhlých dílů.
• Integrita prvků: Ověřte, zda jsou malé otvory, štěrbiny a složité prvky úplně prostřiženy bez částečného průrazu nebo nadměrného poškození okrajů.
• Shoda mezi jednotlivými díly: Pokud jste objednali více kusů, porovnejte několik z nich. Kvalita by měla být v celé dávce konzistentní.

Certifikáty odvětví, které signalizují závazek kvalitě

Certifikáty poskytují externí ověření toho, že systémy řízení kvality dodavatele splňují uznávané normy. Pro výrobu plechových dílů mají nejvyšší význam dva certifikáty:

ISO 9001: Základní standard řízení kvality, který se vztahuje na všechny průmyslové odvětví. Certifikace ISO 9001 svědčí o dokumentovaných postupech, pravidelných auditorech a systematickém přístupu k řízení kvality. U výroby obecného určení poskytuje tato certifikace rozumnou jistotu konzistentních procesů.

IATF 16949: Odvětvový standard kvality pro automobilový průmysl, který je výrazně náročnější než ISO 9001. Podle zdrojů z odvětví: „Tolerance v automobilovém průmyslu jsou přísně kontrolovány, aby bylo zajištěno přesné uložení dílů v rámci složitých sestav, čímž přispívají k celkovému výkonu a bezpečnosti vozidla.“ Pokud vaše díly jsou určeny pro automobilové aplikace – nebo jakékoli bezpečnostně kritické sestavy – certifikace IATF 16949 svědčí o dodavateli schopném splnit náročné požadavky.

Řešení běžných problémů s kvalitou

Pokud díly dorazí s problémy, pochopení jejich kořenových příčin vám pomůže efektivně komunikovat se svým dodavatelem a zabránit jejich opakování.

Nadměrné vznikání strusky

Příčiny: Příliš nízká řezná rychlost, příliš nízký tlak pomocného plynu, nesprávné nastavení trysky nebo kontaminovaný pomocný plyn. Řešení: Požádejte o úpravu parametrů a kontrolu trysky. Díly s těžkým nánosem strusky obvykle znamenají, že dodavatel musí provést znovukalibraci pro vámi používaný konkrétní materiál.

Zbarvení okraje

Příčiny: Nadměrný tepelný vstup, pomocný plyn kyslík (který záměrně způsobuje oxidaci) nebo kontaminované prostředí řezání. U nerezové oceli, u které je vyžadován čistý řez, uveďte jako pomocný plyn dusík. Poznámky k obrábění LYAH správný výběr pomocného plynu „zajišťuje lesklé, bezoxidové a bezhranaté okraje, vhodné přímo pro svařování.“

Deformace způsobená tepelným napětím

Příčiny: Rychlé zahřívání a ochlazování způsobují vnitřní napětí. Zvláště náchylné jsou tenké materiály a prodloužené díly. Podle technických pokynů spočívá účinná správa tepelné deformace v „minimalizaci celkového tepelného příkonu prostřednictvím vyšších řezných rychlostí, pulzního řezání nebo optimalizovaných řezných sekvencí.“ Pokud se deformace (prohnutí) nadále vyskytuje, proberte s dodavatelem řešení upínání nebo alternativní řezné strategie.

Nedostatečná a nerovnoměrná kvalita řezu

Příčiny: Opotřebené spotřební díly (tryska, čočka), posun ohniska, nekonzistence materiálu nebo environmentální faktory, jako je kolísání teploty. Odborníci na kontrolu kvality poznamenávají, že „mnoho těchto vad vyplývá z jednoduché nesouladu mezi schopnostmi stroje a materiálem, který řežete.“ Požádejte dodavatele o dokumentaci jeho plánu údržby a postupů ověřování materiálů.

Profesionální tip: Pokud dojde k problémům s kvalitou u vaší první objednávky, požádejte před zahájením výroby ve větším množství u budoucích projektů o vzorky dílů. Spolupracující dodavatel tento požadavek uvítá – je mnohem levnější problémy identifikovat včas než přepracovávat celé šarže.

Nyní, když máte jasné požadavky na kvalitu a kritéria pro kontrolu, jste schopni posuzovat díly objektivně. Další praktickou otázkou se stává pochopení toho, jak se náklady mění v závislosti na objemu objednávky a které faktory nejvíce ovlivňují vaši ziskovost.

Nákladové faktory a ekonomika objednávek v závislosti na objemu

Navrhli jste dokonalý design, vybrali správný materiál a potvrdili své požadavky na kvalitu. Nyní vzniká otázka, která nakonec rozhodne o tom, zda se váš projekt bude dále rozvíjet: kolik to bude ve skutečnosti stát? Porozumění ekonomice služeb laserového řezání – zejména tomu, jak se cena mění v závislosti na množství – vám pomůže učinit chytřejší rozhodnutí o tom, kdy vyrábět prototyp, kdy se zavázat k sériové výrobě a kam zaměřit své úsilí o optimalizaci nákladů.

Mnoho zakazníků přehlíží následující skutečnost: cena za laserové řezání není lineární. Cena za kus pro deset kusů se výrazně liší od ceny za kus pro tisíc kusů. Pochopení tohoto vztahu vám umožní strategicky strukturovat objednávky místo toho, abyste prostě přijali první obdrženou cenovou nabídku.

Ekonomika prototypování versus ceník pro sériovou výrobu

Když objednáte jeden jediný prototyp nebo několik dílů, platíte za více než jen za materiál a čas řezání. Podle analýzy nákladů společnosti Thinklaser přispívá počáteční nastavení a programování pro individuální návrhy významně k celkovým nákladům – zejména u jednorázových projektů.

Co zvyšuje náklady na výrobu prototypů? Několik faktorů se navzájem zesiluje:

• Přidělení času na nastavení: Příprava stroje, zpracování souboru a úprava materiálu trvají přibližně stejnou dobu, ať už řežete jeden díl nebo padesát. Rozložení těchto fixních nákladů na jeden jediný kus jej činí drahým.
• Neefektivní využití materiálu: Jeden malý díl na velkém plechu způsobuje významné plýtvání materiálem. Vlastně kupujete celý plech, i když potřebujete jen jeho malou část.
• Administrativní náklady spojené s manipulací: Každá objednávka vyžaduje přípravu cenové nabídky, plánování výroby, kontrolu kvality a koordinaci dodání – jednotlivé kroky, které jsou náročné na čas a jejichž rozsah se nepřizpůsobuje množství objednaných kusů.

Jak vysvětluje srovnání nákladů dodavatele, laserové řezání je vhodné pro množství až přibližně 1 000–3 000 kusů, než se jiné procesy, jako je například lisování, stanou ekonomičtějšími – i když tato hranice výrazně závisí na rozměru a složitosti dílu.

U větších výrobních objemů se tato rovnice obrací. Pokud objednáte stovky nebo tisíce kusů, pevné náklady na nastavení se rozdělí na celý výrobní běh. Software pro uspořádání dílů optimalizuje využití materiálu tak, aby se na jeden plech vešlo co nejvíce kusů. Obsluha získává rutinu, čímž se snižuje doba manipulace s jednotlivým kusem. Výsledek? Náklady na jednotku se mohou oproti ceně pro prototypy snížit o 40–70 %.

Rychlá realistická kontrola: Pokud stojí prototyp 50 USD za kus, nepředpokládejte, že výrobní cena bude 50 USD krát počet kusů. Požádejte o cenové nabídky pro několik různých objemů – často najdete optimální množství, při kterém dochází k významným úsporám.

Skryté náklady, které ovlivňují váš konečný zisk

Cena řezání uvedená v nabídce zřídka vypráví celý příběh. Několik faktorů může způsobit, že konečná faktura výrazně překročí původní očekávání.

Typ a tloušťka materiálu

Různé kovy mají různé ceny – jak za suroviny, tak za dobu řezání. Nerezová ocel je dražší než uhlíková ocel. Hliník vyžaduje více energie na palec. Tloušťka materiálu výrazně zpomaluje rychlost řezání, což zvyšuje dobu provozu stroje a tím i náklady. Podle průmyslových cenových pokynů zvyšuje řezání tlustších a hustších kovů dobu i náklady poměrně.

Komplexní design

Složité návrhy s křivkami, malými prvky a podrobnými vzory trvají déle než jednoduché obdélníky. Jak uvádí Laserfab: „Čím jsou čáry ve vašem návrhu delší, tím déle trvá jejich vytvoření, a tím se to stává dražším.“ Každá křivka, každý roh a každá operace prosvěcení přidává dobu provozu stroje.

Požadavky na tolerance

Standardní tolerance jsou za standardní ceny. Pokud zadáte přesnější tolerance, dodavatelé mohou být nuceni snížit rychlost řezání, provést další kontroly kvality nebo použít vysoce kvalitní vybavení – všechny tyto opatření zvyšují náklady.

Sekundární operace

Součásti zpravidla nejsou odesílány přímo od laserového stroje. Ohýbání, tvarování, vkládání montážních dílů, svařování a dokončovací operace každá přidávají další nákladové položky. Pokud vaše součásti vyžadují služby práškového nátěru nebo jiné povrchové úpravy, zohledněte tyto náklady již na začátku do celkového rozpočtu. U složitých sestav se náklady na dokončovací operace někdy mohou vyšší než náklady na řezání.

Při hledání výrobních dílen v blízkosti svého místa pobytu se konkrétně zeptejte na jejich schopnosti provádět sekundární operace. Dílny nabízející integrované služby často poskytují vyšší celkovou hodnotu než rozdělení zakázky mezi několik dodavatelů – tím eliminují náklady na dopravu a koordinační zdržení mezi řezáním a dokončováním.

Časová náročnost

Rychlé objednávky jsou účtovány s prémiovou cenou. Podle průmyslové analýzy lze pro naléhavé projekty začít s laserovým řezáním během 24–72 hodin – avšak tato rychlost má svou cenu. Standardní výrobní lhůty 5–10 dnů obvykle nabízejí lepší ceny. Pokud je to možné, plánujte dopředu.

Strategie optimalizace nákladů, které skutečně fungují

Chytří zakázníci nejen přijímají cenové nabídky – aktivně optimalizují své projekty za účelem lepších ekonomických výsledků. Tyto strategie trvale snižují náklady, aniž by docházelo ke zhoršení kvality:

• Efektivní rozmístění: Spolupracujte se svým dodavatelem na orientaci a seskupení dílů. Podle odborníků na výrobu: „Návrh uspořádání (nesting) přeuspořádává díly tak, aby sdílely společné hrany a vytvářely co nejméně odpadu.“ Komplementární tvary, které se do sebe zapadají jako díly skládačky, minimalizují odpad a snižují náklady na materiál.
• Standardizace tloušťky materiálu: Použití běžných tlouštěk materiálu, které dodavatelé pravidelně skladují, umožňuje vyhnout se prémii za speciální objednávku materiálu i zpožděním v dodací lhůtě. Pokud 14. tloušťka funguje téměř stejně dobře jako 13. tloušťka, pak je standardní volba finančně výhodnější.
• Navrhujte tak, aby bylo minimální množství sekundárních operací: Každý ohyb, svařovací krok nebo povlakování práškem přináší dodatečné náklady. Zvažte, zda lze díly přepracovat tak, aby se post-processing eliminoval – nebo alespoň jeho složitost snížila.
• Seskupování podobných dílů: Kombinování několika čísel dílů do jedné objednávky zvyšuje účinnost rozmístění (nesting) a snižuje režii nastavení. Pokud potřebujete několik různých komponent ze stejné tloušťky materiálu, objednejte je společně.
• Zjednodušte dráhy řezání: Jak doporučuje Laserfab, eliminace dvojnásobných řezných čar a nadbytečné složitosti přímo snižuje dobu řezání. Prozkoumejte své soubory na překrývající se dráhy nebo nadbytečné detaily, které lze odstranit.
• Zvažte množstevní slevy: Objednat mírně větší množství, než je vaše okamžitá potřeba, často dává smysl, pokud platí slevy za objem. Úspora na jednotku při dalším množstevním stupni může ospravedlnit udržování malého skladového zásobu.

Vyvážení validace prototypu s ekonomikou výroby

Zde je strategická otázka: kdy máte objednat prototypy a kdy přímo přejít k výrobě?

U nových návrhů se výroba prototypů téměř vždy vyplatí. Malá zkušební výroba – i za vyšší cenu za kus – stojí mnohem méně než zjištění problémů v sériové objednávce 500 kusů. Odborné pokyny z praxe potvrzují, že budování důvěry prostřednictvím předběžných testů „zvyšuje důvěru ve výsledek a snižuje náklady spojené s odstraňováním nedostatků, které jsou zjištěny včas.“

U ověřených návrhů nebo jednoduché geometrie však může být výroba prototypů zbytečnou nákladovou položkou. Pokud například řežete základní konzoly z dobře známého materiálu s netolerančně kritickými rozměry, často dává smysl přejít přímo na sériovou výrobu.

Hybridní přístup se ukazuje jako vhodný pro mnoho zakázников: na začátku nového projektu objednat malou zkušební dávku a poté, jakmile je návrh definitivně uzavřen, přejít na větší sériové výrobní dávky. Tento postup vyvažuje řízení rizik a cenovou efektivitu.

Když máte jasno v nákladových faktorech a strategiích optimalizace, zbývá poslední krok – výběr správného poskytovatele pro realizaci vašeho projektu. Toto rozhodnutí ovlivňuje nejen cenu, ale také kvalitu, komunikaci a potenciál dlouhodobého partnerství.

Jak vyhodnotit a vybrat správného partnera pro laserové řezání

Znáte technologii, optimalizovali jste své konstrukční soubory a přesně víte, jaké kvalitní standardy lze očekávat. Nyní nastává možná nejdůležitější rozhodnutí celého projektu: kdo bude vaše díly skutečně řezat. Rozdíl mezi vynikajícím poskytovatelem služeb laserového řezání kovů a průměrným není jen v ceně – rozhoduje, zda vaše díly dorazí včas, splní požadované specifikace a bez nákladných překvapení se hladce začlení do vaší montáže.

Považujte výběr dodavatele za důkladnou kontrolu, která přináší výhody u každé budoucí objednávky. Investujte čas již na začátku do posouzení jeho schopností a vyhnete se tak potížím, které vzniknou až po zahájení výroby.

Otázky, které odhalují skutečné schopnosti dodavatele

Kdokoli může na svých webových stránkách uvádět, že nabízí kvalitu a odbornost. Správné otázky oddělují skutečné schopnosti od marketingového jazyka. Podle Průvodce Wrightform pro hodnocení dodavatelů „klíčové otázky šetří čas i peníze a zároveň předcházejí nákladným chybám.“

Při hodnocení služeb laserového řezání v blízkosti nebo u vzdálených dodavatelů tyto otázky odhalují to nejdůležitější:

• Jaké materiály dokážete zpracovat a jaké tloušťky zvládnete? Ne všechny dílny jsou vybaveny stejně. Ujistěte se, že pracují s konkrétním druhem kovu a tloušťkou (tloušťkou plechu), kterou potřebujete. Vysokovýkonové vláknové lasery lépe zpracovávají odrazivé kovy a tlustší materiály než starší CO2 systémy – správné zařízení pro váš materiál je rozhodující.
• Jaké úrovně přesnosti můžete dosáhnout? Požádejte o konkrétní rozsahy tolerance tloušťky materiálu. Nejasné odpovědi, jako například „velmi přesné“, signalizují potenciální problémy. Kvalitní poskytovatelé uvádějí skutečná čísla: například ±0,005" u tenkých materiálů.
• Nabízíte prototypové služby? Jak potvrzují odborné pokyny pro průmysl, „prototypování vám umožňuje ověřit návrh ještě před tím, než se rozhodnete pro plnohodnotnou výrobu.“ Poskytovatelé nabízející rychlé prototypování prokazují flexibilitu i schopnost ověřovat návrhy.
• Jak optimalizujete využití materiálu za účelem snížení odpadu? Poskytovatelé s pokročilým CAD/CAM systémem pro výřez (nesting) maximalizují výtěžek z každého plechu, čímž přímo snižují vaše náklady na materiál. Zeptejte se na jejich přístup k výřezu – to odhalí jak technickou sofistikovanost, tak cit pro náklady.
• Které formáty souborů přijímáte a můžete pomoci s úpravami návrhu? Standardní formáty zahrnují DXF a DWG. Důležitější je však otázka, zda jsou schopni provést před zahájením řezání kontrolu vašich souborů z hlediska výrobní proveditelnosti.
• Jaká je vaše běžná doba dodání a nabízíte rychlejší možnosti? Zjistěte si jak standardní dodací lhůty, tak možnosti expedice v krátké lhůtě. Někteří poskytovatelé dokáží pro naléhavé zakázky zaslat zboží již během 24–48 hodin – což je užitečné v případě posunutí termínů.
• Nabízíte další služby, jako je dokončování, montáž nebo balení? Ocelářské firmy poskytující integrované sekundární operace šetří čas potřebný na koordinaci a náklady na dopravu ve srovnání s rozdělením zakázky mezi více dodavatelů.
• Jak zajistíte kontrolu kvality? Zeptejte se na postupy inspekce, měřicí zařízení a dokumentaci. Co se stane, pokud díly nesplní specifikace?
• Jaké zkušenosti máte v mé oblasti průmyslu nebo s podobnými projekty? Dodavatel obeznámený s automobilovými tolerancemi pracuje jinak než dodavatel zaměřený na architektonické aplikace. Zkušenosti specifické pro daný průmyslový segment umožňují předvídat vaše potřeby.
• Nabízíte flexibilní velikosti objednávek? Ať už potřebujete jednorázové prototypy nebo sériovou výrobu tisíců kusů, spolehliví dodavatelé vyhoví vašim skutečným požadavkům bez nutnosti dodržovat minimální objednávky, které neodpovídají charakteru vašeho projektu.

Výhoda návrhu pro výrobu (DFM): Odhalení problémů ještě před tím, než vás to stojí peníze

Podpora návrhu pro výrobu (DFM) odlišuje pouhé příjemce objednávek od skutečných výrobních partnerů. Podle analýzy společnosti Dalsin Industries zahrnuje DFM „návrh nebo konstrukci výrobku tak, aby byl výrobní proces co nejvíce usnadněn“, přičemž výhody zahrnují „snížení nákladů i identifikaci a řešení problémů již v rané fázi návrhu – což je nejlevnější místo pro řešení výzv.“

Jak v praxi vypadá smysluplná podpora DFM? Kompetentní poskytovatel před zahájením výroby zkontroluje vaše soubory a upozorní na potenciální problémy: prvky příliš malé pro danou tloušťku materiálu, vzdálenosti, které mohou způsobit přepálení, ostré rohy vyvolávající koncentraci napětí nebo specifikace tolerance přesahující reálné možnosti. Navrhuje úpravy, které zlepší výrobní vhodnost bez kompromisu funkčnosti.

Pro automobilové a přesné aplikace se tento proaktivní přístup stává nezbytným. Certifikace IATF 16949 – přísný kvalitní standard automobilového průmyslu – ukazuje, že dodavatel je schopen poskytnout požadovanou dokumentaci, kontrolu procesů a neustálé zlepšování, které náročné aplikace vyžadují. Výrobci jako Shaoyi Metal Technology tento standard napodobují komplexní podporou při návrhu pro výrobu (DFM), rychlým prototypováním během 5 dnů a poskytnutím cenové nabídky do 12 hodin, čímž efektivně napojují návrh na výrobu.

Varovné signály při hodnocení služeb řezání kovů

Stejně důležité jako to, co hledat, je rozpoznat varovné signály naznačující potenciální problémy. Podle pokynů EWM pro hodnocení dodavatelů by hodnotitelé měli „konkrétně zaznamenat varovné signály a získat odpovědi na tyto obavy. Nepokračujte ve spolupráci s tímto dodavatelem, dokud nejsou tyto otázky zodpovězeny.“

Pozornost věnujte následujícím varovným signálům při hledání služeb laserového řezání kovů v blízkosti nebo při hodnocení vzdálených dodavatelů:

• Nejasné nebo vyhýbavé odpovědi na otázky týkající se zařízení: Nevolnost diskutovat konkrétní typy laserů, úrovně výkonu nebo značky strojů naznačuje buď zastaralé zařízení, nebo nedostatek technických znalostí.
• Žádné certifikace kvality: Ačkoli ne každá zakázka vyžaduje certifikaci ISO 9001 nebo IATF 16949, dodavatelé bez zavedených systémů řízení kvality pravděpodobně nemají konzistentní procesy.
• Nejasná komunikace ohledně dodacích lhůt: Pokud během přípravy nabídky nedokážou poskytnout realistické časové harmonogramy, počítejte s nepříjemnými překvapeními v průběhu výroby.
• Nabídka revize pro návrh pro výrobu (DFM) chybí: Dodavatelé, kteří prostě řežou jakýkoli soubor, který jim pošlete – bez jakékoli zpětné vazby týkající se výrobní proveditelnosti – nemusí problémy odhalit dříve, než se součástky neprovedou kontrolou.
• Nevolnost poskytnout vzorky: Dodavatelé zajišťující vysokou kvalitu uvítají žádosti o vzorky. Odpor proti výrobě zkušebních dílů před zahájením sériové výroby vyvolává pochybnosti.
• Špatná komunikační odezva: Jak rychle reagují na vaše dotazy? Doba odezvy během přípravy nabídky obvykle předpovídá kvalitu komunikace během výroby.
• Žádná dokumentace údržby nebo kalibrace: Zařízení udržované podle plánu poskytuje konzistentní výsledky. Poskytovatelé, kteří nejsou schopni diskutovat o svých postupech údržby, mohou mít problémy s driftováním, které ovlivňují kvalitu.

Hodnocení vzorových dílů před závazkem vstoupit do výroby

Nikdy se nezavazujte k velkým výrobním objemům u neprověřeného dodavatele. Požádejte o vzorové díly – i za cenu prototypů – abyste ověřili jeho schopnosti ještě před významnou investicí.

Při hodnocení vzorků od služby pro výrobu dílů pomocí laserového řezání použijte kontrolní seznam kvality z předchozí části: rozměrovou přesnost, kvalitu okraje, kolmost, přítomnost ohrubů a konzistenci mezi více kusy. Posuďte však také méně hmatatelné faktory:

• Dodrželi stanovený termín? Výkonnost při dodávce vzorků předpovídá spolehlivost výroby.
• Jak zvládli vaše dotazy nebo změny požadavků? Kvalita komunikace během malé zakázky signalizuje, jaké zkušenosti budete mít i u rozsáhlejších projektů.
• Byla dokumentace kompletní? Dorazily díly spolu s protokoly inspekce, certifikáty materiálů nebo jinou požadovanou dokumentací?
• Jaká byla kvalita balení? Poškozené díly při přepravě negativně odrážejí celkovou pozornost k detailům.

Podle osvědčených postupů pro hodnocení dodavatelů by měli stávající dodavatelé být „pravidelně znovu kvalifikováni.“ I po vytvoření fungujícího partnerství zajišťuje pravidelné hodnocení vzorků, že se kvalita v průběhu času nezhoršila.

Vytváření rámce pro hodnocení poskytovatelů

Vytvořte systematický přístup ke srovnání kovových zpracovatelů v blízkosti nebo vzdálených možností. Každého poskytovatele ohodnoťte podle stejných kritérií:

Kritéria hodnocení	Váha (1–5)	Skóre poskytovatele A	Skóre poskytovatele B
Schopnost zařízení zpracovávat vaše materiály	5	—	—
Dokumentovaná schopnost dosahovat požadovaných tolerancí	4	—	—
Certifikáty kvality (ISO, IATF)	4	—	—
Podpora DFM	5	—	—
Rychlost reakce na komunikaci	4	—	—
Konkurenceschopnost dodacích lhůt	3	—	—
Možnosti sekundárních operací	3	—	—
Kvalita vzorových dílů	5	—	—
Konkurenceschopnost cen	3	—	—
Zkušenosti v konkrétním odvětví	3	—	—

Váhová kritéria na základě vašich specifických priorit – u aplikací kritických z hlediska kvality mohou být vyšší váha přisuzována certifikacím a kvalitě vzorků, zatímco u projektů citlivých na náklady může být důraz kladen na cenu a dodací lhůtu. Toto strukturované srovnání brání rozhodování pouze na základě nejnižší nabídky.

Mějte na paměti: Nejlevnější dodavatel často není nejekonomičtější volbou, pokud zohledníte náklady na přepracování, zpoždění a problémy s kvalitou. Investujte již na začátku čas do hodnocení, abyste našli partnery, kteří přinášejí hodnotu v průběhu celého životního cyklu projektu.

Nyní, když je váš rámec pro hodnocení dodavatelů stanoven, jste připraveni přejít od výzkumu k praktickému jednání. Posledním krokem je převést veškeré získané poznatky na praktický plán realizace, který provede váš projekt od návrhového konceptu až po dokončené díly ve vašich rukou.

Váš akční plán pro úspěšné laserově řezané kovové díly

Absorbovali jste obrovské množství informací – od typů laserových technologií a chování materiálů až po standardy přípravy souborů a kritéria hodnocení dodavatelů. Nyní je čas přeměnit tyto znalosti na skutečnou činnost. Tato závěrečná část shrnuje vše do praktického postupu, který můžete sledovat od první náčrtové kresby až po doručení dokončených laserem řezaných kovových dílů do vašeho zařízení.

Považujte toto za kombinaci shrnutí pro vedení a průvodce realizací. Ať už vyrábíte prototyp jediného úhelníku nebo spouštíte sériovou výrobu tisíců kusů, tyto kroky zajistí, že proces projdete efektivně a vyhnete se nákladným chybám, které mají za následek zdržení méně připravených zakázníků.

Vaše kontrolní seznam před objednáním laserem řezaných dílů

Než jakoukoli objednávku odešlete, projděte tento kontrolní seznam pro ověření. Každá položka se týká rozhodovacího bodu popsaného v tomto průvodci – vynechání kterékoli položky může vést k problémům v pozdější fázi.

Kategorie	Kontrolní bod	Ověřeno?
Výběr materiálu	Typ materiálu odpovídá požadavkům aplikace (odolnost proti korozi, pevnost, hmotnost)	☐
	Tloušťka je vhodná pro konstrukční požadavky a dosažitelné tolerance	☐
	Požadavky na kvalitu okrajů odpovídají vlastnostem materiálu	☐
Optimalizace designu	Minimální rozměry prvků splňují požadavky na tloušťku materiálu	☐
	Vnitřní rohy mají vhodné poloměry (nejsou ostré úhly 90 stupňů)	☐
	Vzdálenost mezi řezy přesahuje minimální požadavky	☐
Příprava souboru	Soubor je ve vektorovém formátu (DXF, DWG, AI nebo SVG)	☐
	Všechny obrysy jsou uzavřené a správně spojené	☐
	Text je převeden na obrysy/cesty	☐
	Přístup k kompenzaci řezné šířky je potvrzen u dodavatele	☐
Specifikace tolerance	Kritické rozměry jsou jasně označeny na výkresech	☐
	Požadavky na tolerance jsou pro danou tloušťku materiálu dosažitelné	☐
Hodnocení dodavatele	Schopnost vybavení ověřena pro váš typ materiálu	☐
	Certifikáty kvality vhodné pro vaše použití	☐
	Před výrobou je nabízena revize návrhu pro výrobu (DFM)	☐
	Vyhodnocení vzorových dílů (pro nové dodavatele)	☐

Přesun od návrhového konceptu k výrobní realitě

Jste připraveni spustit výrobu? Postupujte podle tohoto číslovaného postupu – od počátečního konceptu až po konečnou dodávku. Každý krok navazuje na předchozí a vytváří systematickou cestu, která minimalizuje rizika a maximalizuje efektivitu.

1. Definice požadavků na použití: Než se dotknete softwaru pro počítačové návrhové modelování (CAD), zdokumentujte, co vaše součásti musí splnit. Jaké zatížení budou nést? V jakém prostředí budou fungovat? S jakými sestavami se musí integrovat? Odpovědi na tyto otázky určují každé následné rozhodnutí.
2. Výběr materiálu na základě požadavků na výkon: Přizpůsobte vlastnosti materiálu vašim požadavkům. Nízkouhlíková ocel pro cenově výhodnou pevnost. Nerezová ocel pro odolnost proti korozi. Hliník pro snížení hmotnosti. Zvažte, jak každý kov reaguje na laserové řezání kovových plechů – odrazivost, tepelnou vodivost a dosažitelnou kvalitu řezného okraje.
3. Navrhujte s ohledem na výrobní proveditelnost: Od začátku uplatňujte geometrická pravidla pro laserové řezání kovových plechů. Zohledněte vhodné poloměry zaoblení, dodržujte minimální rozměry prvků vzhledem k tloušťce materiálu a zajistěte dostatečný odstup mezi jednotlivými řezy. Správné navrhování již na počátku nevyžaduje žádné náklady; přepracování po neúspěšném řezání však stojí všechno.
4. Připravte soubory pro výrobu: Exportujte čisté vektorové soubory ve vyžadovaných formátech. Ověřte, že jsou všechny obrysy uzavřené, odstraňte duplicitní čáry a převeďte text do obrysů. Potvrďte správnost jednotek a měřítka. Kvalita těchto souborů přímo určuje, zda se vaše první odeslání úspěšně zrealizuje, nebo zda bude vyžadovat opakované úpravy.
5. Uveďte požadované tolerance a požadavky na kvalitu: Dokument, ve kterém jsou uvedeny kritické rozměry a požadované tolerance. Uveďte všechny zvláštní požadavky na úpravu hran, povrchovou úpravu nebo kontrolu. Jednoznačné specifikace zabrání sporům o tom, co je považováno za přijatelnou kvalitu.
6. Požádejte o cenové nabídky od kvalifikovaných dodavatelů: Zašlete své soubory a specifikace dodavatelům, kteří splnili vaše kritéria hodnocení. U projektů s kovovými díly na míru požádejte o cenové nabídky pro několik různých množství, abyste pochopili ekonomiku objednávek větších objemů. Od reaktivních dodavatelů očekávejte podrobné cenové nabídky do 24–48 hodin.
7. Zahajte revizi DFM ještě před výrobou: Tento krok odděluje úspěšné projekty od problematických. Podle nejlepší praxe v průmyslu začíná kontrola kvality „ještě před tím, než začne jakékoliv řezání“, a to prostřednictvím formálních návrhových revizí, které zkoumají tolerance, výběr materiálu a výrobní vůle. Důkladná revize DFM odhalí problémy v době, kdy je jejich oprava levná – nikoli až poté, co je materiál již nařezán.
8. Objednejte prototypy pro ověření (pokud je to vhodné): U nových návrhů nebo kritických aplikací je ověření prototypu nezbytné. Jak vysvětluje JC Proto, jednoduchý zkušební běh „stojí mnohem méně než zjištění problémů v objednávce na 500 kusů pro sériovou výrobu.“ Prototypování vám umožňuje ověřit přesné uložení, funkčnost a kvalitu ještě před tím, než do projektu investujete významné zdroje.
9. Schválení a uvedení do výroby: Jakmile prototypy potvrdí vaši konstrukci, uveďte do výroby požadované množství. Potvrďte dodací lhůty, uspořádání dopravy a veškeré sekundární operace, které jsou vyžadovány. Jasné komunikace v této fázi zabrání nepříjemným překvapením při dodání.
10. Kontrola dodaných dílů proti specifikacím: Při příjezdu dílů aplikujte svou kontrolní listu systematicky. Ověřte rozměrovou přesnost, kvalitu hran a integritu všech prvků. Jakékoli nesrovnalosti ihned dokumentujte – většina dodavatelů řeší kvalitní problémy rychle a efektivně, pokud jsou co nejdříve nahlášeny.

Proč je konzultace DFM důležitá u kritických aplikací

Pro náročné aplikace – komponenty podvozků automobilů, uchycení zavěšení, konstrukční sestavy, kde přesnost přímo ovlivňuje bezpečnost a výkon – není konzultace DFM volitelná. Je to nezbytná správa rizik.

Podle analýza výrobního inženýrství , DFM přináší měřitelné výhody: „snížení nákladů stejně jako včasnou identifikaci a řešení problémů již v návrhové fázi – což je nejlevnější místo pro řešení výzev.“ Náklady na předvýrobní revizi návrhu jsou zanedbatelné ve srovnání se zrušením výrobní série nebo, co je ještě horší, poruchami v provozu způsobenými výrobními vadami.

Výrobci certifikovaní podle IATF 16949 přinášejí zvláštní hodnotu pro automobilové aplikace. Tento náročný certifikát svědčí o dokumentovaných postupech, statistické kontrole procesů a systémech neustálého zlepšování, které obecní výrobci často nemají. Pokud vaše díly tvoří bezpečnostně kritické sestavy, tento stupeň záruky kvality vám poskytuje jistotu, že požadované specifikace budou konzistentně splněny ve všech šaržích.

Zrychlení vaší cesty k výrobkům připraveným na výrobu

Pro čtenáře, kteří jsou připraveni pokračovat výrobou přesných kovových dílů, vhodný výrobní partner výrazně urychlí iteraci od návrhu až po komponenty připravené na sériovou výrobu. Výrobci nabízející rychlé prototypování s krátkou dobou zpracování cenových nabídek – někteří dokonce již během 12 hodin – vám umožní ověřit návrhy a uzavřít specifikace ještě předtím, než konkurence obdrží své první nabídky.

Shaoyi (Ningbo) Metal Technology ilustruje tento zrychlený přístup, který nabízí rychlé prototypování během 5 dnů spolu s možnostmi sériové výroby certifikované podle normy IATF 16949 pro podvozky, systémy zavěšení a konstrukční součásti. Jejich komplexní podpora návrhu pro výrobu (DFM) odhaluje problémy s výrobní realizovatelností ještě před tím, než se stanou drahými záležitostmi, zatímco automatizované výrobní systémy zajišťují konzistenci od fáze prototypu až po vysokorozsahovou výrobu.

Ať již ověřujete nový návrhový koncept nebo rozšiřujete výrobu ověřených dílů na průmyslové množství, zásady uvedené v tomto průvodci jsou vždy platné. Vyberte materiály s rozvahou. Již od počátku navrhujte s ohledem na výrobní realizovatelnost. Připravte výkresy správně. Jednoznačně specifikujte požadavky. Pečlivě vyberte partnery. A využijte konzultace v oblasti návrhu pro výrobu (DFM), abyste problémy odhalili v době, kdy je levné je napravit.

Kvalita vašich dílů je stejná jako kvalita procesu, který je vyrábí. Investujte úsilí již na začátku, abyste tento proces nastavili správně, a vaše laserem řezané kovové díly dorazí přesně tak, jak jste zamýšleli – včas, v souladu se specifikacemi a připravené k provozu.

Často kladené otázky týkající se laserového řezání kovových dílů

1. Jaké materiály nelze na laserovém řezači řezat?

Laserové řezače nemohou bezpečně zpracovávat určité materiály, například PVC, polykarbonát, Lexan a některé plasty, které při zahřátí uvolňují toxické plyny. U kovů mají tradiční CO₂ lasery potíže s vysoce odrazivými materiály, jako je měď a mosaz; moderní vláknové lasery však tyto omezení většinou překonaly. Před odesláním objednávek vždy ověřte kompatibilitu materiálů u svého poskytovatele, abyste zabránili poškození zařízení nebo bezpečnostním rizikům.

2. Kolik stojí laserové řezání kovů?

Laserové řezání kovů obvykle stojí 13–20 USD za hodinu strojového času, avšak cena za jednotlivou součást se výrazně liší podle typu materiálu, jeho tloušťky, složitosti návrhu a množství objednávky. Jeden prototyp může stát 50 USD za součást, zatímco sériová výroba ve stovkách kusů může snížit náklady na jednotku o 40–70 % díky rozmístění nákladů na nastavení a efektivnějšímu výřezu (nestingu). Dodatečné operace, jako je ohýbání nebo práškové nátěry, přinášejí další náklady. Požádejte o cenové nabídky pro několik různých množstev, abyste lépe pochopili výhody objemové výroby pro váš konkrétní projekt.

3. Jaký formát souboru je nejvhodnější pro laserové řezání kovových součástí?

DXF (formát pro výměnu výkresů) je průmyslový standard pro laserové řezání, protože je kompatibilní téměř se všemi softwarovými systémy CAD i řezacími systémy. Mezi další přijímané formáty patří DWG, AI a SVG. Klíčovým požadavkem je, aby soubory byly založeny na vektorových datech, nikoli na rastrových obrázcích jako jsou JPEG nebo PNG. Vektorové soubory definují přesné matematické dráhy, které se přímo převádějí na pohyby laserového paprsku a zaručují tak přesné řezy. Před odesláním vždy převeďte text do obrysů a ověřte, že jsou všechny dráhy správně uzavřené.

4. Jaké tolerance lze při laserovém řezání dosáhnout u kovových dílů?

Vysoce kvalitní laserové řezání umožňuje dosáhnout tolerance až ±0,005 palce (±0,127 mm) u tenkých materiálů s tloušťkou pod 3 mm. Schopnost dodržet toleranci se snižuje s rostoucí tloušťkou materiálu kvůli delšímu působení tepla a vlastnostem laserového paprsku. U materiálů o tloušťce 6 mm a více lze očekávat tolerance v rozmezí ±0,010" až ±0,020". Kritické rozměry vyžadující přesnější toleranci je třeba jednoznačně uvést na výkresech; výrobci certifikovaní podle normy IATF 16949, jako je např. Shaoyi Metal Technology, nabízejí přísné procesy zajištění kvality pro náročné automobilové a precizní aplikace.

5. Kdy mám zvolit laserové řezání místo řezání vodním paprskem nebo plazmou?

Vyberte laserové řezání pro tenké až středně tlusté materiály (ocel do 25 mm), u nichž je vyžadována vysoká přesnost, složité geometrie a krátká dodací lhůta. Laser se vyznačuje vynikajícími výsledky při zpracování jemných detailů a při dodržování úzkých tolerancí za konkurenceschopné ceny. Pro aplikace citlivé na teplo, velmi tlusté materiály (až 60 cm) nebo nevodivé materiály, jako je sklo a kompozity, zvolte vodní paprsek. Plazmové řezání je vhodné pro tlustou ocel, kdy je rozhodující nízká cena a kvalita řezného okraje není kritická. Pro extrémně vysoké požadavky na přesnost (±0,0001 palce) je drátové elektroerozní řezání nadřazené všem ostatním metodám, i když je pomalejší.
