Laserově řezané konzoly dešifrovány: od výběru materiálu po finální montáž

Co jsou laserem řezané konzoly a proč mají význam

Když potřebujete upevňovací řešení, které dokonale sedí pokaždé, laserem řezané konzoly nabízejí to, co tradiční výrobní metody prostě nedokáží dosáhnout. Tyto přesně navržené součásti jsou kovové konzoly vyrobené pomocí zaměřených laserových paprsků, které řežou plech s výjimečnou přesností – často s tolerancemi tak úzkými jako 0,0127 mm až 0,0254 mm. Od montáží automobilových podvozků po dekorativní podpěry polic se tyto součásti staly základem moderní výroby v nejrůznějších odvětvích.

Ale co dělá tuto výrobní metodu tak zvláštní? Představte si paprsek koncentrovaného světla tak výkonného, že dokáže odpařit ocel, a přitom tak přesného, že zanechává řezné hrany čistější než jakýkoli pilový nebo razící nástroj. To je realita laserem řezaných kovových konzol – a pochopení toho, jak jsou vyráběny, vám pomůže ocenit, proč revolucionalizovaly výrobu konzol.

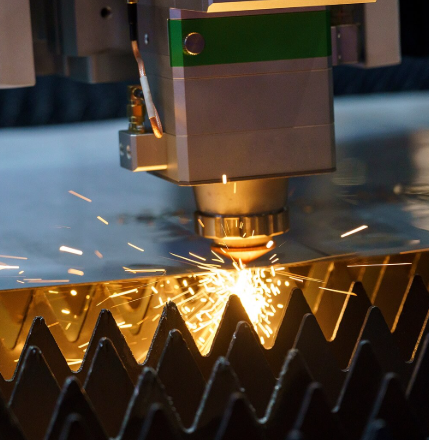

Jak laserové řezání vytváří přesné konzoly

Kouzlo začíná, když je výkonný laserový paprsek vedeno prostřednictvím sofistikované optiky a řízen počítačem s numerickou kontrolou (CNC). Podle TWI Global zaměřený paprsek spaluje, taví nebo odpařuje materiál podél naprogramované dráhy, zatímco proud plynu odvádí odpadní částice a zanechává pozoruhodně hladký a dokončený okraj.

Takto probíhá proces řezání:

• Laserový paprsek se soustředí do mimořádně úzkého bodu – obvykle o průměru menším než 0,32 mm
• Programování CNC řídí paprsek přesně po profilu upevňovacího úhelníku, který jste navrhli
• Materiál je odstraňován s šířkou řezu (kerf) až 0,10 mm, v závislosti na tloušťce materiálu
• U vnitřních vyříznutí, jako jsou montážní otvory, vytvoří proces propíchnutí (piercing) výchozí bod před zahájením řezání

Tato přesnost znamená, že váš laserem vyřezaný ocelový úhelník dokonale zapadne do zamýšlené sestavy bez nutnosti doplňkových podložek (shimming), broušení nebo frustrace spojené s méně přesnými metodami.

Technologie za čistým okrajem při zpracování kovů

Moderní výroba držáků se primárně opírá o dvě laserové technologie: CO2 lasery a vláknové lasery. CO2 systémy vedou elektrický proud směsí plynů, čímž generují řezný paprsek, zatímco vláknové lasery využívají pevného aktivního prostředí zesilovaného skleněnými vlákny. Vláknová technologie získala v průmyslu pro řezání kovů významnou popularitu, protože vytváří menší průměr paprsku než CO2 techniky – což ji činí zvláště účinnou při řezání odrazivých kovů, jako je hliník a měď.

Proč se stalo laserové řezání preferovanou metodou výroby držáků? Odpověď spočívá v jedinečné kombinaci jeho výhod:

• Rychlost: Vyniká u tenčích tloušťek materiálů, které by bylo obtížné zpracovat jinými metodami
• Slučitelnost materiálů: Lze jej použít pro kovy, plasty, keramiku a speciální slitiny
• Minimální odpad: Přesné řezání maximalizuje využití materiálu
• Flexibilita designu: Umožňuje rychlé prototypování a rychlé nastavení výroby pro 2D profily

V průběhu tohoto průvodce se dozvíte vše, co je potřeba k úspěšnému specifikování, návrhu a objednání vlastních upevňovacích konzol. Projdeme výběr materiálů pro různé aplikace, osvědčené postupy návrhu, které snižují výrobní náklady, možnosti povrchové úpravy pro zajištění trvanlivosti i estetické přitažlivosti a také způsob vyhodnocení potenciálních výrobních partnerů. Ať už vyvíjíte součásti podvozkového systému pro automobily nebo dekorativní kování pro nábytek, získáte praktické poznatky, které vám pomohou realizovat váš projekt konzoly od nápadu až po hotový výrobek.

Běžné typy konzol a jejich aplikace

Nikdy jste se zamysleli, proč některé konzoly vypadají jako jednoduché pravé úhly, zatímco jiné mají složité zakřivení a více montážních bodů? Odpověď leží ve funkci. Každá konfigurace konzoly řeší konkrétní technickou výzvu – a technologie laserového řezání umožňuje jejich výrobu s pozoruhodnou přesností. Prozkoumejme nejběžnější typy, se kterými se můžete setkat, a zjistěme, které návrhy nejlépe vyhovují potřebám vašeho projektu.

L-konzoly a aplikace pro zpevnění rohů

L-konzola je pracovní koníček světa konzol. Tato klasická konfigurace s úhlem 90 stupňů vyniká při zpevnění rohů a je proto ideální pro montáž nábytku, upevnění polic a strukturální spoje. Pokud zavěšujete těžkou stěnovou skříň nebo zpevňujete dřevěný rám, tyto konzoly s pravým úhlem rozvádějí zatížení po dvou kolmých plochách.

Podle inženýrského průvodce společnosti Tenral vyžaduje výběr vhodné L-konzoly pozornost dvou klíčových parametrů: tloušťky materiálu a délky ramene. Pro běžné domácí aplikace postačuje tloušťka 1,2 mm, která efektivně zvládne většinu úkolů. Pro náročné instalace – například pro podporu těžkých zavěšených skříní – je nutné použít materiál o tloušťce 2,0 mm nebo více.

Laserově řezané úhelníky pro police tento koncept dále rozvíjejí tím, že do nich začleňují dekorativní prvky, které nelze dosáhnout tradičním razicím způsobem. Složité vinuté vzory, individuální vyříznutí a personalizované návrhy proměňují funkční montážní prvky v estetické prvky interiéru. Přesnost laserového řezu zajišťuje, že obě ramena dokonale přiléhají k nosným plochám, čímž se dosahuje optimálního rozložení zatížení bez nutnosti manuálního nastavení.

U-úhelníky a řešení pro montáž do lišt

Představte si U-úhelníky jako odborníky na organizaci kabelů mezi úhelníky. Jejich konstrukce ve tvaru lišty vytváří bezpečné hnízdo pro potrubí, kabelové kanálky a svazky vodičů. Elektrotechnici, kteří organizují kabely v datových centrech, i instalatéři, kteří vedou vodovodní potrubí, tyto konfigurace používají každodenně.

Výběr vhodných U-závěsů pro upevnění potrubí – šířka drážky musí odpovídat průměru upevňovaného prvku. Přesně změřte průměr potrubí nebo kabelového kanálu a poté vyberte závěs s vnitřní šířkou o 2–3 mm větší. Potřebujete upevnit vodovodní potrubí o průměru 25 mm? Vnitřní šířka 28–30 mm zajistí hladkou instalaci bez nadměrného volného pohybu.

Z-závěsy pro posunutá upevnění

Pokud se dvě upevňovací plochy neprotínají ve stejné rovině, řeší tento problém elegantně Z-závěs. Tato konfigurace s posunutím přemostí rozdíly výšek mezi místy upevnění – běžná výzva například při montáži solárních panelů, systémů VZT a průmyslového zařízení.

Klíčovým parametrem je zde „posunutí“ – svislá vzdálenost mezi dvěma rovnoběžnými upevňovacími rovinami. Laserové řezání vyrábí tyto složité profily s konzistentními rozměry posunutí v celé výrobní sérii, čímž eliminuje proměnlivost, která trápí alternativní způsoby výroby, jako je ohýbání nebo tváření.

Speciální závěsy pro jedinečné požadavky na upevnění

Kromě standardních konfigurací umožňuje laserové řezání výrobu specializovaných upevňovacích konzol, které je při použití tradičních výrobních metod obtížné ekonomicky vyrobit.

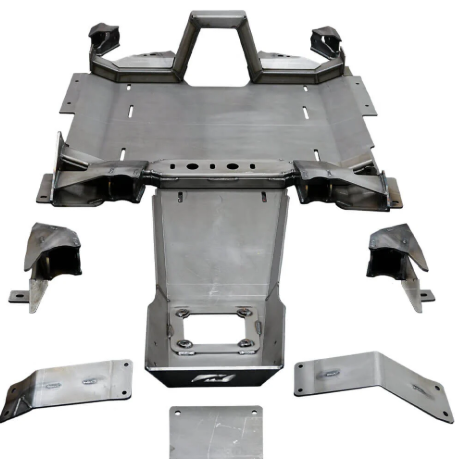

• Laserově řezané závěsné konzoly: Automobilové a motorsportové aplikace vyžadují přesnou geometrii pro správné přenášení zatížení a odolnost proti vibracím. Tyto komponenty často obsahují složité vyříznuté otvory, které snižují hmotnost, aniž by byla narušena jejich strukturální pevnost.
• Laserově řezané konzoly pro panenkové domky: Dekorativní konzoly v miniaturním měřítku ukazují složité viktoriánské vinuté vzory a ozdobné detaily. Úzká šířka řezu při laserovém řezání zachycuje jemné detaily, které by bylo nemožné dosáhnout pomocí konvenčních nástrojů.
• Systémy francouzských závěsů: Modulární organizace stěn vychází z propojených profilů konzol. Laserové řezání vytváří přesné 45° spojovací plochy, díky nimž tyto systémy bezproblémově fungují.
• Montážní desky pro zařízení: Složité vzory otvorů, štěrbiny a vyříznutí pro elektronické skříně nebo strojní zařízení vyžadují polohovou přesnost, kterou dokáže zajistit pouze laserové zpracování.
• Architektonické konzoly: Stavební fasady a prvky interiérového designu využívají individuální profily, které spojují nosnou funkci se vizuálním působením.

Co činí laserové řezání zvláště vhodným pro tyto složité geometrie? Tradiční razítkování vyžaduje nákladné nástroje pro každý design – ekonomicky výhodné je pouze při vysokých výrobních objemech. Prosté děrování zvládá jednoduché tvary, avšak potíže má s křivkami a jemnými detaily. Laserové řezání přímo čte váš CAD soubor a umožňuje výrobu prototypů i sériovou výrobu bez nutnosti investice do nástrojů.

Tato flexibilita znamená, že můžete navrhovat úhelníky optimalizované pro vaše konkrétní použití, místo aby jste museli přijmout kompromis kvůli dostupným průmyslovým řešením. Ať už vyvíjíte součásti automobilového zavěšení nebo vyrábíte dekorativní malé nábytkové prvky, stejná technologie se přizpůsobí vašim požadavkům – avšak výběr materiálu hraje rovněž zásadní roli při výkonu úhelníků.

Průvodce výběrem materiálu pro optimální výkon

Zvolili jste ideální konfiguraci úhelníku pro svůj projekt – avšak existuje jedna důležitá skutečnost: i nejlépe navržený úhelník selže, pokud zvolíte nesprávný materiál. Výběr materiálu rozhoduje o tom, zda váš úhelník vydrží desítky let provozu nebo zda se bude korozí rozpadat již během několika měsíců. Ovlivňuje hmotnost, náklady a dokonce i to, jaké parametry laserového řezání poskytnou nejčistší řezné hrany. Podívejme se podrobně na vaše možnosti, abyste mohli s jistotou přiřadit vhodné materiály k daným aplikacím.

Ocel versus hliník pro konstrukční úhelníky

Debata mezi ocelí a hliníkem leží v jádru většiny rozhodnutí o materiálu pro držáky. Podle Inženýrské analýzy společnosti SendCutSend váží hliník téměř jednu třetinu toho, co ocel – což znamená, že identické geometrie držáků vedou k výrazně odlišným hmotnostem. U leteckých aplikací, příslušenství vozidel nebo jakékoli instalace, kde je hmotnost rozhodující, se tento rozdíl v hustotě stává kritickým.

Hmotnost však vypráví jen část příběhu. Poměr pevnosti k hmotnosti často hraje větší roli než absolutní pevnost. Uvažujme tento příklad: hliníková slitina 6061-T6 a konstrukční ocel A36 mají překvapivě podobné hodnoty mezí pevnosti v tahu. Můžete navrhnout hliníkový držák o 10 % tlustší než jeho ocelový ekvivalent a přesto bude výrazně lehčí a zároveň potenciálně nabídnout vyšší pevnost. U laserem řezaných nádržových držáků pro terénní vozidla nebo u laserem řezaných komponent držáků pro profilové rámy 20×20 pro zařízení se tento kompromis často naklání ve prospěch hliníku.

Zde ocel znovu získává výhodu:

• Odolnost proti přemáhání: Měkkost hliníku ho činí náchylným k opotřebení. Úhelníky vystavené klouzavému kontaktu nebo opakovanému tření profitují z tvrdosti oceli.
• Citlivost na náklady: Nízkolegované oceli, jako je A36, jsou obvykle levnější než srovnatelné hliníkové třídy, což je činí ekonomickou volbou pro aplikace obecného využití.
• Maximální požadavky na pevnost: Nejsilnější ocelové slitiny výrazně převyšují nejsilnější hliníkové slitiny, pokud jde o konečnou nosnou kapacitu.
• Výkon při únavě: Ocel lépe snáší opakované cykly zatížení než hliník, než dojde k poruše.

U úhelníků s francouzským závěsem vyrobených laserovým řezem, které musí udržet těžké dílenské nástroje, poskytuje nízkolegovaná ocel tužnost a odolnost, které tyto modulární systémy vyžadují. Mezitím hliník je vhodný pro úhelníky připevněné na dveře, víka nebo jakékoli jiné komponenty, kde snížená hmotnost zlepšuje použitelnost.

Když je vyžadována potravinářsky čistá nerezová ocel

Prostředí potravinářského zpracování klade zcela jiné požadavky na materiály. Podle Atlantic Stainless dominují v aplikacích pro potravinářský průmysl dvě řady slitin: nerezové oceli řady 300 a řady 400.

Nerezová ocel třídy 316 je zlatým standardem pro montážní konzoly určené pro potravinářský průmysl. Vysoký obsah niklu poskytuje vynikající odolnost vůči alkalickým i kyselým látkám a chloridům – včetně expozice soli, která je běžná v prostorách přípravy potravin. Nepropustný povrch brání kontaminaci bakteriemi, zatímco snadné čištění a údržba snižují rizika spojená s bezpečností potravin.

Nerezová ocel třídy 430 nabízí cenově výhodnou alternativu pro aplikace, u nichž je vyžadována pouze střední odolnost proti korozi. Tato feritická slitina obsahuje méně niklu, čímž je levnější, avšak stále poskytuje dostatečnou ochranu proti mírnějším kyselinám a oxidaci. Je magnetická – což může být podle požadavků vaší aplikace buď výhodou, nebo nevýhodou.

Kromě potravinářského zpracování se montážní konzoly z nerezové oceli vyznačují výbornými vlastnostmi v:

• Mořské prostředí, kde postihuje nechráněné kovy mořská rosa
• Chemické závody s expozicí kyselinám nebo alkalii
• Venkovní instalace vystavené ročním obdobím po mnoho let
• Zdravotnická zařízení vyžadující kompatibilitu se sterilizací

Porozumění možnostem a omezením tloušťky

Volba materiálu přímo ovlivňuje, jak tlusté mohou být vaše upevňovací úhelníky – a jakou kvalitu okrajů dosáhnete. Podle Technické příručky společnosti Longxin Laser jsou vláknové lasery o výkonu 3 kW až 6 kW účinné pro většinu průmyslových aplikací upevňovacích úhelníků, zatímco pro tlustší desky je vyžadován výkon 10 kW nebo vyšší.

Různé materiály se chovají pod laserovým paprskem odlišně:

• Mírná ocel: Čistě řeže až do tloušťky 25 mm pomocí standardních průmyslových laserů. Rozsah tloušťky 1–6 mm, který je běžný u upevňovacích úhelníků, poskytuje vynikající kvalitu okrajů.
• Z nerezové oceli: Vyžaduje více výkonu než uhlíková ocel kvůli odrazivým vlastnostem. Typické tloušťky kovových úhelníků (1–4 mm) se dobře řežou středně výkonnými laserovými systémy.
• Hliník: Vysoce odrazivý materiál, který vyžaduje vláknové lasery s příslušným výkonem. Tepelná vodivost může ovlivnit kvalitu řezu na tlustších částech.

Typ materiálu	Typický rozsah tloušťky	Nejlepší použití	Relativní náklady
Jemná ocel (A36, 1008)	1,0 mm – 12 mm	Obecné konstrukční úhelníky, kovové součásti pro nábytek, průmyslové upevňovací prvky	$
Hliník (5052, 6061)	0,8 mm – 6 mm	Lehké úhelníky, příslušenství pro vozidla, upevňovací prvky s odvodem tepla	$$
nerezová ocel 304	0,8 mm – 6 mm	Venkovní instalace, korozivní prostředí, architektonické prvky	$$$
nerezová ocel 316	0,8 mm – 4 mm	Potravinářský průmysl, námořní aplikace, expozice chemikáliím, lékařské zařízení	$$$$
430 nerezová ocel	0,8 mm – 4 mm	Střední odolnost proti korozi, potravinářské aplikace (bez agresivních chemikálií)	$$
Vysoce pevná ocel (4130)	1,0 mm – 8 mm	Závěsy pro podvozek, motorsport, konstrukční aplikace za vysokého zatížení	$$$$
7075 Aluminěn	1,0 mm – 4 mm	Letadlové závěsy, výkonné aplikace vyžadující poměr pevnosti k hmotnosti	$$$

Speciální slitiny pro extrémní prostředí

Některé aplikace přesahují možnosti běžných materiálů. Závěsy pro vysokoteplotní peci mohou vyžadovat niklové slitiny, jako je Inconel. Kryogenní aplikace mohou vyžadovat speciální hliníkové třídy, které zachovávají tažnost při extrémně nízkých teplotách. Závěsy vystavené intenzivnímu vibracím často využívají pružinové oceli navržené pro odolnost proti únavě materiálu.

Klíčové je přizpůsobit vlastnosti materiálu konkrétním provozním podmínkám. Položte si tyto otázky: Jakým teplotám bude tento závěs vystaven? Jaké chemikálie nebo environmentální faktory by mohly způsobit degradaci materiálu? Jak důležité je snížení hmotnosti? Jaké jsou mé rozpočtové omezení?

Odpověď na tyto otázky rychle zužuje výběr vhodných materiálů. Výběr správného materiálu je však jen polovinou úlohy – správné návrhové postupy zajišťují, že vaše laserem řezané konzoly budou fungovat tak, jak je zamýšleno, a zároveň udrží výrobní náklady pod kontrolou.

Doporučené návrhové postupy pro úspěšnou výrobu

Vybrali jste ideální materiál pro vaši konzolu – avšak právě zde se mnoho projektů potýká s potížemi. Nádherně navržená konzola, která ignoruje omezení laserového řezání, se stane drahou na výrobu, náchylnou k kvalitním problémům nebo dokonce zcela neprodukovatelnou. Dobrá zpráva? Dodržením několika ověřených návrhových principů zajistíte, že se váš CAD návrh laserem řezané konzoly hladce převede z obrazovky na hotový díl a zároveň zůstanou náklady pod kontrolou.

Tyto pokyny si představujte spíše jako ochranné zábrany než omezení. Chrání váš projekt před nákladnými revizemi, ale zároveň ponechávají prostor pro kreativní řešení problémů. Ať už navrhujete svůj první vlastní upínací úhelník nebo zdokonalujete stávající produkt, tyto tipy pro návrh upínacích úhelníků vyrobených laserovým řezáním vám pomohou vyhnout se pastem, které dokážou zachytit i zkušené inženýry.

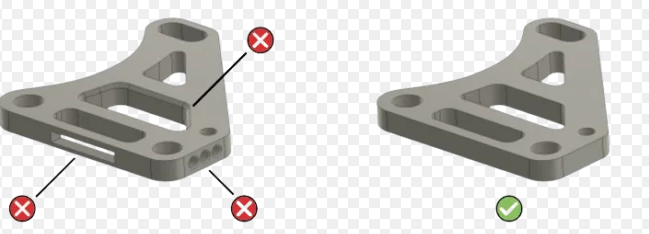

Poloměry zaoblení rohů a principy rozložení napětí

Ostré vnitřní rohy jsou místy koncentrace napětí – a místa koncentrace napětí způsobují trhliny. Při přenosu zatížení přes úhelník se tyto dokonale čtvercové vnitřní rohy stávají počátečními body poruch. Řešení je elegantně jednoduché: přidejte do vnitřních rohů zaoblení.

Ale jak velká by tato zaoblení měla být? Podle Návrhové směrnice Makerverse by měl minimální poloměr zaoblení obvykle činit alespoň polovinu tloušťky materiálu. U ocelového úhelníku o tloušťce 2 mm to znamená minimální vnitřní poloměr 1 mm. Konstrukční úhelníky vystavené vysokým zatížením profitují z ještě větších poloměrů – často 1,5× až 2× tloušťka materiálu.

Tohle se stane, když ignorujete tento princip:

• Koncentrace napětí v ostrých rohuch mohou být 2-3x vyšší než v zaoblených rohuch
• Únava praskliny se spouští na tlakových zvyšovacích prostředcích během opakovaných cyklů zatížení
• Samotný proces laserového řezání vytváří mikro-napětí body při ostrých změnách směru
• Části, které projdou prvotní kontrolou, mohou v provozu nečekaně selhat

Vnější rohy jsou méně znepokojivé, protože napětí se na vyvýšených površích nezdá stejné. Malé vnější poloměry (0,25-0,5 mm) však zlepšují kvalitu okraje a snižují tvorbu zářezů během řezu.

Minimální rozměry pro spolehlivé řezání

Laserové řezání dosahuje pozoruhodné přesnosti, ale fyzika se stále uplatňuje. Šířka obalu - materiál odstraněný laserovým paprskem - se obvykle pohybuje od 0,1 mm do 1,0 mm v závislosti na typu materiálu a tloušťce, jak je uvedeno v specifikacích průmyslu. Tato šířka řezu stanoví vaše minimální omezení funkcí.

Specifikace nosných nosnic na základě lasera by měly zohledňovat tyto dimenzní omezení:

• Minimální průměr otvoru: Obecně by měl být alespoň stejný jako tloušťka materiálu, přičemž pro čisté výsledky se doporučuje tloušťka 1,5x
• Minimální šířka drážky: Stejné vedení jako průměr otvoru - tloušťka materiálu jako absolutní minimum
• Minimální šířka příčky: Materiál, který zůstává mezi výstřižky, by měl být alespoň 2x tloušťka materiálu, aby se zabránilo zkreslení
• Minimální výška textu: Pro vyřezovaný nebo vyřezávaný text je minimální výška 3 mm nezbytná pro čitelnost

Pokud se snížíte pod tyto minimální hodnoty, neznamená to nutně, že váš návrh je nemožný, ale znamená to zvýšené množství šrotu, nekonzistentní kvalitu a potenciálně vyšší náklady, protože rychlost řezání musí klesat, aby byla zachována přesnost.

Návrh záseků a drážek pro snadnou montáž

Jedna z superschopností laserového řezání je umožnit propojování závorek, které se prakticky sami staví. Připojení tab a slot snižuje požadavky na svařování, zjednodušuje montáž a vytváří samosvázávací části, které se automaticky při výrobě vyrovnávají.

Účinný design tab a slotů se řídí specifickými pravidly:

• Šířka závěsu: Pro vhodnou pevnost musí být konstrukční záložky nejméně 2x větší než tloušťka materiálu
• Vůle drážky: Přidejte 0,05 - 0,15 mm prostor na šírku slot mimo šířku tab pro snadné vložení při zachování těsné fit
• Délka závěsu: Rozšiřte záložky alespoň 3x tloušťku materiálu do páření části
• Vybrání v rozích: Zahrnout malé úlevné zářezy na vnitřních rohů tab zabránit rušení během montáže
• Symetrie: Pokud je to možné, navrhujte symetrické vzory tab, které fungují bez ohledu na orientaci dílů

Otevření slotů si zaslouží zvláštní pozornost. Příliš těsné a montáž se stává frustrující - nebo nemožná bez přesvědčivého kladiva, který poškozuje části. Když je příliš volná, ztrácí se výhody samozapojení. To 0,05 - 0,15 mm sladké místo představuje požadavky na toleranci laserových řezání při současném poskytování pozitivní angažovanosti.

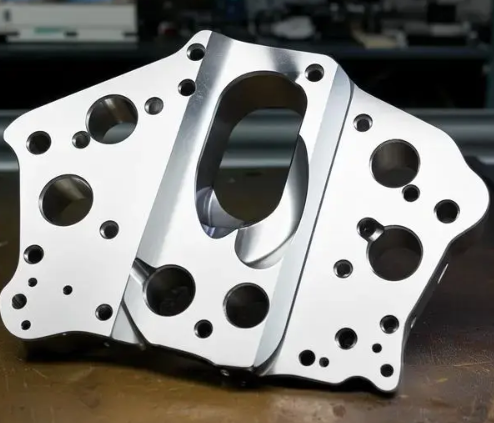

Požadavky na umístění otvorů a vzdálenost od okrajů

Místo, kde umístíte díry, otvory a výstřižky ve vztahu k okraji nosníku, významně ovlivňuje jak výrobnost, tak konstrukční výkon. Podle technických pokynů společnosti Makerverse vytvářejí otvory umístěné příliš blízko hraní riziko trhliny a deformace - zejména pokud je příručka později podrobena ohýbání.

Dodržujte tyto pokyny o vzdálenosti od okraje:

• Vzdálenost díry od okraje: Minimální tloušťka materiálu od středu otvoru k nejbližšímu okraji 2x
• Vzdálenost mezi otvory: Minimálně 2x tloušťka materiálu mezi sousedními okraji otvorů
• Vzdálenost od slotu k okraji: Stejně jako díry - 2x tloušťka materiálu minimální
• Vzdálenost mezi prvkem a ohybem: Pokud vaše držiak zahrnuje ohýby, udržet prvky alespoň 3x tloušťka materiálu plus závit poloměru daleko od ohýbových linií

Tyto prostory zabraňují zkreslení při řezání a udržují strukturální integritu, pokud spojovací prvky přenášejí zatížení do materiálu nosu.

Kompenzace Kerfa a přesnost rozměrů

Mějte na paměti, že laserový paprsek odstraňuje materiál během řezání. Pokud vaše návrhová dokumentace požaduje otvor o průměru 10 mm a vy nakreslíte přesně 10 mm, výsledný otvor bude větší než zamýšlený – zhruba o polovinu šířky řezné šířky (kerfu) na každé straně. Profesionální CAD návrh laserově řezaných konzol tento kerf zohledňuje.

Takto funguje kompenzace kerfu v praxi:

• U vnějších obrysů: dráha laseru probíhá vně požadovaného konečného rozměru
• U vnitřních prvků (otvorů, drážek): dráha laseru probíhá uvnitř požadovaného rozměru
• Většina výrobních dílen aplikuje kompenzaci kerfu automaticky na základě svých parametrů řezání
• Prvky s kritickými tolerancemi je třeba na výkresu jasně označit, aby operátoři ověřili nastavení kompenzace

Rozměrové tolerance pro běžné laserové řezání se obvykle pohybují v rozmezí ±0,005" (0,127 mm) u dobře kalibrovaného zařízení, jak uvádí specifikace tolerancí společnosti CIMtech. Komunikace týkající se toho, které rozměry jsou kritické a které jsou pouze estetické, pomáhá vašemu výrobnímu partnerovi stanovit prioritu tam, kde je nejvyšší požadavek na přesnost.

Běžné chyby, které zvyšují náklady a ohrožují kvalitu

I zkušení návrháři se občas dopustí chyb, které zvyšují výrobní náklady nebo způsobují problémy s kvalitou. Dávejte pozor na tyto časté nedostatky:

• Nadměrně složité geometrie: Každý další řez prodlužuje dobu zpracování. Jak upozorňují odborníci odvětví, příliš mnoho vnitřních vyříznutí, ostrých rohů nebo nepodporovaných tenkých částí zvyšuje dobu laserového řezání i podíl odpadu. Zjednodušte tvary tam, kde to funkce umožňuje.
• Nestandardní tloušťka materiálu: Podle návrhové příručky společnosti Komacut vyžadují nestandardní tloušťky často minimální objednací množství (MOQ) materiálu ve formě desítek nebo stovek listů, dodací lhůtu v týdnech a výrazné cenové přirážky. Pokud je to možné, raději používejte standardní tloušťky.
• Prvky umístěné příliš blízko okrajů: Porušení minimálních vzdáleností od okraje vytváří slabá místa a potenciální deformace během řezání nebo následného zpracování.
• Nezrovnalosti směrů ohybů: Podle nejlepších výrobních postupů vyžadují různé poloměry ohybů a nekonzistentní orientace více času na přeorientaci operátora, čímž se zvyšují náklady na práci.
• Chybějící specifikace tolerance: Pokud nezadáte tolerance, dělají se předpoklady – což může vést k součástem, které se do zamýšleného sestavení nevejdou.

Základní princip? Navrhujte již od počátku s ohledem na výrobu. Považujte svého výrobce za součást svého návrhového týmu, nikoli pouze za dodavatele, který obdrží hotové výkresy. Mnoho výrobních provozů nabízí revize pro výrobní proveditelnost (DFM), které tyto problémy odhalí ještě předtím, než se stanou drahými.

Jakmile je váš návrh optimalizován pro úspěšné laserové řezání, možná se budete ptát, jak se tato metoda zpracování vyrovnává s alternativami. Pochopení toho, kdy laserové řezání přináší nejvyšší hodnotu – a kdy jsou vhodnější jiné metody – vám pomůže učinit informovaná rozhodnutí pro každý projekt nosníku.

Laserové řezání versus alternativní výrobní metody

Optimalizovali jste návrh svého upevňovacího prvku pro laserové řezání – ale je laserové řezání skutečně správnou volbou pro váš projekt? Skutečnost je taková, že žádná jediná výrobní metoda není univerzálním řešením pro každý scénář. Nejrozumnější přístup spočívá v přizpůsobení výrobní technologie vašim konkrétním požadavkům na objem výroby, složitost, časový rámec a rozpočet. Vytvořme společně rozhodovací rámec, který vám pomůže vybrat s jistotou.

Laserové řezání versus tváření pro sériovou výrobu

Diskuse o tom, zda použít upevňovací prvky vyrobené laserovým řezáním nebo tvářením, se v konečném důsledku redukuje na jeden klíčový faktor: množství. Podle nákladové analýzy společnosti Prime Fab Works poskytuje laserové řezání přibližně 40% snížení nákladů ve srovnání s tvářením pro dávky pod 3 000 kusů – především díky eliminaci nákladů na nástroje ve výši více než 15 000 USD, které tváření vyžaduje již v úvodní fázi.

Proč vyžaduje tváření tak významné investice do nástrojů? Tento proces vyžaduje speciální razníky, které jsou navrženy a vyrobeny přesně pro geometrii vašeho držáku. To obvykle zpozdí výrobu o 5–16 týdnů nebo více, než uvidíte svůj první díl. Tyto razníky zahrnují nástroje pro řezání, tváření a často i nástroje pro sekundární operace – každý z nich představuje jednorázové náklady, které dávají smysl pouze tehdy, jsou-li rozloženy na tisíce identických dílů.

Laserové řezání zcela obrací tento vztah:

• Žádné náklady na tvorbu nástrojů: Váš CAD soubor se stává nástrojem, čímž se eliminují náklady na návrh a výrobu razníků
• Okamžitá výroba: Jakmile je dokončeno programování, začíná řezání – často během několika dnů místo měsíců
• Flexibilita designu: Úpravy vyžadují pouze aktualizaci souboru, nikoli nákladné přepracování razníků
• Nízké minimální množství: Náklady na prototypovou sérii 5 kusů jsou na kus stejné jako u sérií 50 kusů

Nicméně, když se objem zvětší, srovnávací cena laserového řezání se dramaticky změní. Stampování je stále nákladově efektivnější, protože náklady na zpracování na kus výrazně klesnou - počáteční investice do nástrojů se rozloží na tisíce stejných závorek. Výrobní série s velkým objemem 10 000 kusů obvykle upřednostňují štampování, když jsou návrhy dokončeny a je nepravděpodobné, že se změní.

Když alternativní metody dávají větší smysl

Laserové řezání vyniká ve svém dobrém místě, ale jiné výrobní technologie nabízejí výraznou výhodu pro specifické aplikace. Pochopení těchto alternativ vám pomůže rozpoznat, kdy je lepší změnit metodu nebo ji strategicky kombinovat.

CNC obrábění pro tlusté materiály

Když je pro váš návrh nosítka zapotřebí tloušťky materiálu, která přesahuje praktické limity laserového řezání, CNC obrábění převládá. Zatímco průmyslové lasery efektivně zvládnou ocel až do tloušťky 25 mm, brzdy vyžadující tloušťku 30 mm nebo složitější 3D obráběné prvky často těží z CNC frézování nebo otočení.

CNC vs. laserem řezané kovové držiaky

• Tloušťka materiálu překračuje efektivní rozsah laserového řezání
• Úzké odchylky na obrábené prvky jsou kritické (± 0,025 mm nebo lepší)
• 3D obrysy nebo kapsy vyžadují odstranění materiálu z více úhlů
• Požadavky na povrchovou úpravu přesahují to, co lze dosáhnout pouze laserovým řezem

- Co je to za kompromis? Strojové obrábění CNC obvykle stojí více za díl a vytváří mnohem více odpadu, protože řežete pevný materiál, místo řezání destičky.

Vodní řezání pro aplikace citlivé na teplo

Každá operace laserového řezání vytváří teplo - a teplo vytváří teplotní zónu (HAZ), kde se mohou měnit vlastnosti materiálu. Pro většinu aplikací v tomto kategorie je tato HAZ zanedbatelná. Ale některé situace vyžadují nulový tepelný vliv na základní materiál.

Podle Porovnání technologií společnosti Wurth Machinery , srovnání vodních proudů s laserovými závorkami upřednostňuje vodní proud, pokud:

• Tepelně citlivé materiály by se pod laserem zkřivily nebo ztvrdly
• Žádná zóna ovlivněná teplem není přijatelná pro letecké nebo kritické konstrukční aplikace
• Sestavy z směsných materiálů zahrnují plasty, kompozitní materiály nebo kaučuk
• Extrémně tlusté materiály (50 mm+) přesahují schopnosti laseru

Očekává se, že trh s vodními tryskami do roku 2034 dosáhne více než 2,39 miliardy dolarů, což odráží rostoucí poptávku po této technologii pro chladné řezání. Vodu se však dá řídit 3-4x pomaleji než laser na srovnatelných materiálech a vytváří vyšší provozní náklady na metr řezné délky.

Pro jednoduchý tvar

U montážních konzol s jednoduchými tvary – kruhy, obdélníky, standardní drážky – nabízí věžové prostřihování vysokorychlostní výrobu bez složitosti laserového řezání. Prostřihovací lis rychle cykluje mezi standardními tvary nástrojů, čímž je ekonomický pro konzoly tvořené převážně standardními otvory z katalogu a jednoduchými obrysy.

Omezení prostřihování se projevují u složitých geometrií: zakřivené profily, složité vyříznutí a netypické tvary vyžadují drahé speciální nástroje nebo dodatečné operace. Pokud se návrh vaší konzoly odchyluje od základních tvarů, laserové řezání obvykle poskytuje lepší poměr ceny a výkonu.

Porovnání výrobních metod na pohled

Metoda	Nejvhodnější rozsah objemu	Schopnost zpracování složitosti	Typická dodací lhůta	Zvažování nákladů
Laserové řezání	1–5 000 kusů	Vynikající – zvládá složité 2D profily	Dny až 2 týdny	Žádné nástroje; střední náklady na kus
Stampování	5 000 a více kusů	Dobré – omezeno ekonomikou složitosti razítek	počáteční doba výroby 5–16 týdnů; rychlá sériová výroba	Vysoké náklady na nástroje (15 000 USD a více); nízké náklady na kus při velkém množství
Cnc frézování	1–1 000 kusů	Vynikající – možné 3D prvky	1–4 týdny	Žádné nástroje; vyšší náklady na kus
Vodníjetové řezání	1–2 000 ks	Vynikající – žádná tepelně ovlivněná zóna	Dny až 2 týdny	Žádné nástroje; pomalejší = vyšší cena za kus
Děrování	500–10 000 kusů	Omezené – pouze standardní tvary	1–3 týdny	Standardní nástroje; rychlé pro jednoduché díly

Strategický hybridní přístup

Zkušení výrobci často kombinují různé metody během celého životního cyklu výrobku. Podle průmyslové analýzy mnoho úspěšných strategií zahrnuje:

• Fáze prototypu: Laserové řezání pro rychlou iteraci a ověření návrhu
• Výrobu malých sérií: Pokračovat v laserovém řezání, dokud se nezvyšuje poptávka
• Přechod na vysoký objem výroby: Investujte do tvářecího nástrojového vybavení, jakmile je návrh dokončen a objemy ospravedlní náklady
• Úpravy návrhu: Vraťte se k laserovému řezání pro aktualizované verze, zatímco posuzujete potřebu nového nástrojového vybavení

Tento hybridní přístup minimalizuje rizika během vývoje a zároveň využívá cenové výhody tváření ve velkém měřítku. U mnoha projektů držáků – zejména těch s mírnými objemy, složitými návrhy nebo napjatými termíny – zůstává laserové řezání optimální volbou po celou dobu životního cyklu výrobku.

Jakmile rozhodnete, že laserové řezání vyhovuje vašim výrobním požadavkům, další otázkou se stává dokončování. Syrové hrany po laserovém řezání jsou pozoruhodně čisté, avšak většina aplikací držáků využívá dodatečné dokončovací operace za účelem zlepšení odolnosti, vzhledu a bezpečnosti.

Možnosti dokončování a důležité aspekty následného zpracování

Vaše laserem řezané úhelníky vycházejí z řezacího procesu s pozoruhodně čistými hranami – ale „čisté“ neznamená vždy „dokončené.“ V závislosti na vašem konkrétním použití mohou surové řezané díly vyžadovat další úpravu, aby byly bezpečné pro manipulaci, odolné proti korozi nebo vizuálně vhodné pro dané prostředí. Pochopení možností povrchové úpravy laserem řezaných úhelníků vám pomůže již předem správně specifikovat požadované povrchové úpravy a tak se vyhnout nákladným prodlením nebo zklamání z výsledku.

Povrchovou úpravu si lze představit jako posledních 10 % práce, která přináší 50 % celkové uživatelské zkušenosti. Úhelník s nádherným designem, který zaměstnancům způsobuje řezy na prstech nebo za pár měsíců začne rezivět, nenaplní svůj účel – bez ohledu na to, jak přesně byl řezán.

Metody odstraňování ostří pro bezpečnou manipulaci

I precizní laserové řezání může zanechat drobné nedostatky – například nánosy taveniny (dross) na spodních hranách, mikroostří na místech zahájení řezu nebo mírnou drsnost tam, kde paprsek pronikl do materiálu. Podle Návodu pro povrchové úpravy SendCutSend , odstranění hran a ostří těchto nedokonalostí probíhá dvěma hlavními metodami:

• Lineární odstraňování otřepů: Díly procházejí abrazivními kartáči, které vyhladí škrábance a odstraní strusku z jedné strany. Tento proces je vhodný pro větší díly a připravuje povrchy pro následné natírání nebo anodizaci. Mějte na paměti, že spodní plocha může stále obsahovat některé škrábance, protože kartáčování probíhá pouze z jedné strany.
• Třídění: Menší díly jsou zpracovávány vibrační abrazivní metodou v keramickém prostředí. Tím se dosahuje rovnoměrnějšího ošetření hran na všech površích. Moderní zařízení pro tumblování je harmonicky naladěno na konkrétní materiály a poskytuje lepší výsledky než tradiční metody s kameny.

Zde je důležitá realistická poznámka: ani odstranění hran a ostří, ani tumblování nezajišťují „dokonalý“ dokončený vzhled. Tyto procesy odstraňují nebezpečné ostré hrany a výrobní artefakty, ale škrábance či stopy po řezání mohou zůstat viditelné. Pro skutečně leštěný výsledek je nutné použít procesy povlakování nebo pokovování.

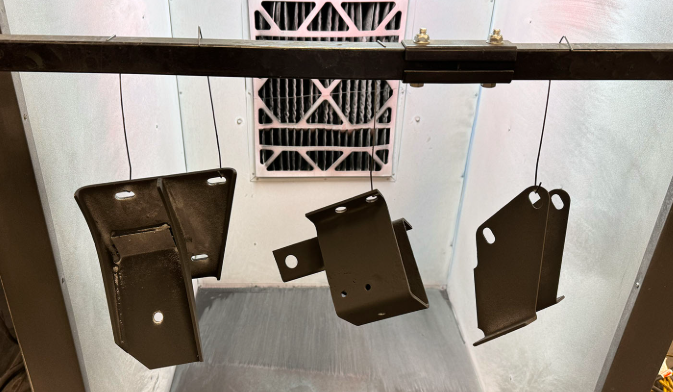

Prašná smaltování pro trvalou ochranu

Když vaše práškově natřené laserové zábradlí musí vydržet roky zneužívání, prášková barva poskytuje výjimečnou odolnost, kterou tekutá barva prostě nemůže vyrovnat. Podle průmyslových testů vydrží práškové nátěry až 10x déle než běžná barva a zároveň poskytují vynikající odolnost proti korozi a oděru.

Proces aplikuje suchý prášek elektrostaticky na kovové povrchy, poté se povlak zpevní v troubě. Díky tomu vzniká pevná, jednotná povrchová úprava, která se přilíná bez těkavých organických sloučenin (VOC), které se nacházejí v tekutých barvách, a je tak také šetrnější k životnímu prostředí.

Výhody práškového povlaku pro aplikace na držáky zahrnují:

• Výjimečná odolnost proti štěpům, poškrábání a vyblednutí
• Široký výběr barev včetně matné, lesklé a texturované povrchové úpravy
• Zlepšená odolnost vůči korozi mimo holý kov
• Recyklovatelné přemítání snižuje množství odpadů
• Vhodné pro nosníky ze oceli, nerezové oceli a hliníku

Podle Okdorovy příručky pro úpravu povrchu přidává práškový povlak tloušťku 0,051-0,102 mm na povrch. Tato změna rozměrů ovlivňuje nitkové otvory a prvky tlačiště. Plán maskování nitěných otvorů během povlakování (přidání 15-30 USD za část) nebo specifikace nitěných vložek instalovaných po povlakování jako nákladově efektivní alternativa.

Teplota vytvrzení 200 °C může také narušit přesné sestavy nebo tenkověnné závorky. Výrobky s stěnami tenčími než 0,8 mm mohou vyžadovat výztuhu nebo alternativní způsoby úpravy.

Možnosti potažení pro odolnost vůči korozi

Když jsou vaše držiaky vystaveny drsnému prostředí, ale práškové povlakování není vhodné, kovové pokrývky poskytují alternativní ochrannou vrstvu. Podle Analýza Legacy Overland , dvěma přístupy pokládání dominují aplikace na nosníky:

• Zinkové obložení: Využívá elektrochemický proces k nanesení tenké ochranné zinkové vrstvy, čímž vzniká jasný a čistý povrch. Ideální pro šrouby, matice a malé konzoly, které vyžadují jak ochranu proti korozi, tak estetický vzhled. Žluté zinkování přidává duhový zlatý povrch s mírně zvýšenou odolností proti korozi ve srovnání se standardním zinkováním.
• Horká galvanizace: Díly jsou ponořeny do roztaveného zinku, čímž vzniká silná a odolná ochranná vrstva pro maximální trvanlivost. Ruhší povrch není tak lesklý jako u zinkování, ale poskytuje desítky let ochrany pro komponenty podvozku, prvky zavěšení a konzoly vystavené blátu, soli a vodě.
• Vytváření z nití Poskytuje jak dekorativní vzhled, tak zlepšenou vodivost. Je vhodné pro měděné nebo ocelové konzoly z mírně legované oceli, které vyžadují elektrický kontakt nebo vysoce kvalitní vizuální dokončení.

Možnosti dokončení závěsů ze nerezové oceli se liší od přístupů používaných u uhlíkové oceli. Protože nerezová ocel je již odolná vůči korozi, zaměřuje se její povrchová úprava na vzhled a zvýšenou ochranu spíše než na základní prevenci rzi. Pasivace – chemická úprava, která zvyšuje přirozenou oxidovou vrstvu – zlepšuje odolnost vůči korozi bez přidaní měřitelné tloušťky.

Anodizace hliníkových závěsů

Laserem řezané hliníkové závěsy s anodizovaným povrchem představují zlatý standard pro povrchovou úpravu hliníku. Při anodizaci se přirozená oxidová vrstva hliníku zahušťuje pomocí kyselé lázně s elektrickým proudem, čímž vznikne povrch vyjímečně odolný vůči korozi, teplu i poškrábání.

Podle specifikací povrchové úpravy materiálů slouží dva typy anodizace různým aplikacím závěsů:

• Anodická oxidace typ II: Přidává tloušťku 0,013–0,025 mm na každou povrchovou stranu a poskytuje odolnost vůči korozi i možnost barevného provedení pro většinu viditelných hliníkových dílů. Tento typ anodizace pokrývá přibližně 80 % aplikací závěsů, u nichž je vyžadován anodizovaný povrch.
• Tvrdá anodická oxidace typ III: Přidává tloušťku 0,025–0,076 mm a výrazně zvyšuje odolnost proti opotřebení. Tuto úpravu specifikujte pro povrchy s vysokým třením, kontaktní plochy nebo konzoly vystavené opakovanému mechanickému namáhání. Poznámka: tvrdé anodování může zvýšit náklady na dokončení až dvojnásobně oproti typu II.

Možné barvy se pohybují od průhledné (přirozený vzhled hliníku) přes černou, červenou, modrou a další obarvené povrchové úpravy. Anodová vrstva se integruje do hliníkového podkladu, nikoli jako barva leží na povrchu, a proto se povrchová úprava za běžného použití neodštěpuje ani neodlupuje.

Zohledněte při návrhu: anodování typu II zvyšuje náklady na součástku o 15–25 %, zatímco výrobní proces obvykle vyžaduje navíc 7–10 dní. Při zadávání laserem řezaných hliníkových konzol s anodovou úpravou proto odpovídajícím způsobem naplánujte termín dodání.

Požadavky na potravinářskou povrchovou úpravu

Konzoly používané v prostředích potravinářského průmyslu vyžadují povrchové úpravy splňující hygienické normy. Podle průmyslových směrnic často hraje pro potravinářské aplikace větší roli výběr materiálu než povrchová úprava.

Nerezová ocel třídy 316 poskytuje přirozenou potravinářskou kompatibilitu bez nutnosti dalších povlaků. Její nepropustný povrch brání bakteriálnímu znečištění a zároveň odolává kyselinám, zásadám a chloridům, které jsou běžné v prostředích pro přípravu potravin. Pasivace zvyšuje tuto přirozenou odolnost proti korozi.

Pokud musí být v potravinářských prostředích použity upínací prvky z uhlíkové oceli nebo hliníku, práškový povlak s formulacemi vyhovujícími požadavkům FDA vytvoří bezpečný a čistitelný povrch. Ujistěte se, že dodavatel povlaků poskytne dokumentaci o certifikaci pro potravinářské účely, aby byla zajištěna soulad s předpisy.

Jak dokončovací úpravy ovlivňují časové plány projektů

Každý krok dokončovací úpravy prodlouží dodací lhůtu vašich upínacích prvků. Porozumění těmto dopadům na časový plán vám pomůže realisticky naplánovat realizaci:

• Odstranění ostří / leštění: Často zahrnuto v standardních dodacích lhůtách pro laserové řezání nebo prodlouží dodací lhůtu o 1–2 dny
• Praškové barvení: Prodlouží dodací lhůtu o 10–14 dní v závislosti na dostupnosti barev a plánování dávek
• Anodická oxidace typ II: Prodlouží dodací lhůtu o 3–5 dní pro standardní barvy
• Tvrdé anodování: Prodlouží dodací lhůtu o 7–10 dní kvůli požadavkům na specializované vybavení
• Nakládání: Prodlouží dodací lhůtu o 5–10 dní v závislosti na typu pokovování a plánování v zařízení

Kombinované povrchové úpravy – například pískování následované anodizací u pouzder spotřební elektroniky – dále prodlužují dodací lhůty a zvyšují náklady na povrchovou úpravu o 20–30 %. Kombinace rezervujte pouze pro aplikace, kde jednotlivé zpracování skutečně nestačí k naplnění vašich požadavků.

Jakmile jsou povrchové úpravy jasné, dalším krokem je správné zadání a objednání vašich konzol – zajistěte tak, aby váš partner ve výrobě měl vše potřebné k dodání dílů přesně podle vašich požadavků.

Jak zadat a objednat vlastní konzoly

Navrhli jste si nosítko, vybrali jste si perfektní materiál a rozhodli jste se pro správnou úpravu. Nyní přijde krok, který potká mnoho kupujících poprvé: skutečně zadat objednávku na laserskou řezání, která vám dá přesně to, co potřebujete. Zní to snadno? Skutečností je, že neúplné specifikace vedou k prodlení cenových cen, nedorozumění ve výrobě a dílům, které se docela nehodí do zamýšlené montáže.

Rozdíl mezi hladkým a frustrujícím objednáním se často skládá z přípravy. Poskytnutí úplných a přesných informací předem urychluje vaši žádost o laserový řez a snižuje čas, který se prodlužuje. Pojďme si projít přesně to, co váš výrobní partner potřebuje - a jak se změnit mezi fází prototypu a výroby.

Základní informace pro vaši žádost o cenovou nabídku

Podle společnosti TORNQVIST Custom Metal Fabricators vyžadují přesné cenové nabídky podrobné informace z několika kategorií. Vynechání kterékoli z těchto položek nutí výrobce, aby činil předpoklady – a ty se zřídka zcela shodují s vašimi očekáváními.

Toto je kompletní kontrolní seznam specifikací pro žádost o cenovou nabídku na laserem řezané montážní konzoly:

• CAD soubory nebo podrobné výkresy: CAD soubory ve formátech DXF, DWG nebo STEP poskytují přesné specifikace pro přesné stanovení ceny. Pokud CAD soubory nemáte k dispozici, pomůže podrobný náčrt se všemi rozměry, umístěním otvorů a kritickými tolerancemi – avšak počítejte s delší dobou zpracování cenové nabídky.
• Specifikace materiálu: Uveďte přesnou třídu materiálu (ocel A36, hliník 6061-T6, nerezová ocel 316 atd.), nikoli pouze „ocel“ nebo „hliník“. Uveďte také tloušťku v preferované jednotce měření.
• Požadavky na množství: Jasně uveďte, zda potřebujete 5 kusů nebo 5 000 kusů. To má výrazný dopad na cenu i na doporučený výrobní postup.
• Očekávání tolerance: Uveďte kritické rozměry, které vyžadují přesnější tolerance než standardní řezání. Standardní laserové řezání dosahuje přesnosti ±0,127 mm, avšak přesnější tolerance vyžadují dodatečnou pozornost a jsou nákladově náročnější.
• Požadavky na dokončení: Uveďte požadovanou úroveň odstranění ostří, typ povlaku, pokovení nebo anodizace. Uveďte také barvu pro práškový povlak.
• Požadavky na povrchovou úpravu: Poznamenejte jakékoli specifické úpravy hran, požadavky na drsnost povrchu nebo estetické normy, kterým musí hotové díly vyhovovat.
• Montážní prvky nebo sekundární operace: Uveďte všechny závitové vložky, svařování, ohýbání nebo montážní operace nad rámec plochého řezání.
• Časový plán dodání: Komunikujte svůj skutečný termín splnění – nikoli „co nejdříve“. Dodávky v expresním režimu jsou nákladově náročnější a realistické časové rámce pomáhají výrobcům efektivně plánovat výrobu.
• Požadavky na certifikaci: Pokud vaše aplikace vyžaduje certifikáty materiálů, zprávy o prvním vzorku nebo konkrétní dokumentaci kvality, uveďte to hned na začátku.

Jak poznamenali odborníci odvětví: „Čím je váš výkres jasnější, tím přesnější bude vaše cenová nabídka. Každý rozměr, každá díra a každý ohyb ve vašem výkresu se přímo promítají do strojního času, materiálů a nakonec i do ceny.“

Zvážení rozdílů mezi výrobou prototypů a sériovou výrobou

Váš přístup k objednávkám by měl výrazně se lišit mezi objednávkami laserově řezaných konzol pro prototypy a plnými sériovými výrobami. Podle technického vedení společnosti All Metals Fab „jsou prototypy optimalizovány pro rychlost a tvar“, zatímco „sériová výroba musí být optimalizována pro opakovatelnost, výkon a náklady na jednotku.“

Zde je uvedeno, jak se tyto dvě fáze liší:

Prioritami fáze výroby prototypů

• Rychlost před optimalizací nákladů: Důležité je získat díly co nejdříve pro testování, nikoli minimalizovat náklady na jednotlivý kus
• Flexibilita designu: Počítejte s iteracemi – objednejte takové množství, které umožní testování bez nadměrné investice do nedokázaných návrhů
• Dostupnost materiálu: Standardní materiály ze skladu se dodávají rychleji než speciální slitiny, jejichž zakoupení vyžaduje dodatečné časové nároky
• Zjednodušená úprava povrchu: Základní odstranění ostří často postačuje pro funkční testování; složitější dokončovací operace si nechte na výrobu
• Úroveň dokumentace: Kompletní zprávy o kontrolách mohou být zbytečné, dokud není návrh dokončen

Priority fáze výroby

• Optimalizace nákladů na kus: Větší množství ospravedlňují investice do přípravy výroby a ekonomické výhody dokončovacích procesů vznikající díky škálování
• Konzistentní kvalita: Kontrola prvního vzorku (FAI) potvrzuje, že výrobní procesy dodávají díly vyhovující specifikacím
• Plánování materiálů: Speciální materiály objednejte v předstihu, abyste se vyhnuli prodlení výroby
• Kompletní dokončení: Platí úplné specifikace pro povrchové úpravy, pokovení nebo anodizaci
• Požadavky na dokumentaci: Certifikáty materiálů, rozměrové zprávy a záznamy o kvalitě se stanou nezbytnými

Chytrá strategie? Přijměte přístup „prototyp s výrobním zaměřením“ podle osvědčených postupů průmyslu. Vytvářejte prototypy ze stejných materiálů, se stejnou tloušťkou a za stejných předpokladů týkajících se nástrojů, jaké očekáváte ve výrobě. Pokud to není možné, dokumentujte rozdíly mezi prototypem a sériovou výrobou a vyžadujte před zahájením škálování revizi odchylek společně s výrobním oddělením.

Hodnocení výběru výrobce laserově řezaných konzol

Ne všechny dílny pro zpracování kovů poskytují stejnou kvalitu nebo služby. Výběr vhodného výrobce laserově řezaných konzol vyžaduje posouzení kapacit, certifikací a komunikačních postupů.

Zvažte následující kritéria hodnocení:

• Možnosti zařízení: Má dílna laserové systémy schopné řezat vámi požadovaný typ materiálu a tloušťku s požadovanou přesností?
• Kvalitní certifikace: Pro automobilové aplikace certifikace IATF 16949 potvrzuje přísné systémy řízení kvality. Certifikace ISO 9001 svědčí o obecné souladu procesů řízení kvality.
• Podpora DFM: Výrobci nabízející revize návrhu pro výrobu odhalují problémy ještě před zahájením řezání – čímž šetří čas i peníze
• Rychlost reakce na poptávku: Jak rychle dílna reaguje na žádosti o cenovou nabídku? Pomalé nabídky často předpovídají pomalou komunikaci během výroby.
• Možnosti dokončování povrchů: Jsou schopni dokončovací práce provést interně, nebo budou součásti odesílány třetím stranám – čímž se prodlouží dodací lhůta a zvýší se rizika spojená s manipulací?
• Minimální objednatelná množství: Některé dílny se zaměřují na výrobu ve velkém množství a nedokážou efektivně zpracovat prototypové množství.
• Komunikační postupy: Upozorňují aktivně na potenciální problémy, nebo se překvapení objeví až při dodání?

U kovových úhelníků určených pro automobilové podvozky, zavěšení nebo konstrukční aplikace má certifikace kvality zásadní význam. Certifikace IATF 16949 svědčí o tom, že výrobce udržuje systémy kvality specificky zaměřené na automobilový průmysl, které zahrnují plánování výroby, řízení dodavatelů a neustálé zlepšování – což jsou klíčové faktory, pokud vaše úhelníky ovlivňují bezpečnost vozidla.

Požádejte o vzorky dílů nebo reference z podobných projektů při hodnocení nových dodavatelů. Portfolio firmy odhaluje, zda pravidelně zpracovává projekty odpovídající vaší složitosti a požadavkům na kvalitu.

Jakmile máte dokončené specifikace a identifikujete schopného výrobního partnera, posledním zvažovaným faktorem je pochopení toho, jak tyto úhelníky fungují v různých průmyslových aplikacích – od náročných automobilových prostředí po přesné domácí systémy pro uspořádání.

Průmyslové aplikace od automobilového průmyslu po domácí uspořádání

Nyní, když víte, jak specifikovat a objednat vlastní úhelníky, pojďme si prozkoumat, kde tyto přesně vyřezané komponenty skutečně plní svou funkci. Od vysokozatížených montážních sestav automobilových podvozků po elegantní domácí řešení pro uskladnění slouží laserem vyřezávané úhelníky mimořádně rozmanitým aplikacím – každá z nich má své specifické požadavky, které ovlivňují výběr materiálu, složitost konstrukce a standardy kvality.

Co to činí tak fascinujícím? Stejná základní technologie vyrábí úhelníky pro závodní automobily, které vydržují extrémní G-síly, i dekorativní podpěry poliček v obývacích pokojích. Porozumění rozdílům mezi těmito aplikacemi vám pomůže pochopit, které návrhové a materiálové volby jsou pro váš konkrétní projekt nejdůležitější.

Automobilové zavěšení a konstrukční úhelníky

Automobilové aplikace představují jedno z nejnáročnějších prostředí pro laserem řezané úhelníky. Podle Průvodce automobilového inženýrství CNC Machines musí podvozkové a konstrukční součásti odolávat trvalému namáhání způsobenému vibracemi motoru, nárazy do vozovky a aerodynamickými silami, a to přitom zachovávat stabilitu vozidla, bezpečnost při nehodách a dlouhou životnost.

Laserem řezané montážní úhelníky pro automobilové aplikace plní v celém vozidle kritické funkce:

• Úhelníky v motorovém prostoru: Upevňují chladiče, mezichladiče a nádoby na kapaliny v přesné poloze navzdory neustálému tepelnému cyklování a vibracím
• Kotvy zavěšení: Připojte stabilizační tyče, uchycení tlumičů a ramena nápravy k podvozku s tolerancemi měřenými setinami milimetru
• Podpěry výfukového systému: Zajistěte výfukové tlumiče a katalyzátory a současně izolujte prostor pro cestující před teplem a vibracemi
• Uchycení interiéru: Podporujte moduly informačních a zábavních systémů, sestavy pedálů a rámy sedadel tam, kde přesné uložení ovlivňuje jak funkčnost, tak vnímanou kvalitu

Požadavky na přesnost v těchto aplikacích přímo ovlivňují jízdní vlastnosti vozidla. Důkladně navržené podvozkové konzoly snižují pružení a zajišťují předvídatelné chování při zrychlování, brzdění a průjezdu zatáčkami. U konkrétně laserem řezaných konzol pro zavěšení zajišťuje rozměrová přesnost správnou geometrii zavěšení – což ovlivňuje vše od vzoru opotřebení pneumatik po odezvu řízení.

Výběr materiálu pro konstrukční montážní prvky v automobilovém průmyslu se obvykle zaměřuje na vysoce pevné oceli, jako je chromomolybdenová ocel 4130 pro výkonnostní aplikace, zatímco sériové vozy často využívají pokročilé vysoce pevné oceli (AHSS), které poskytují rovnováhu mezi snížením hmotnosti a pohlcováním energie při nárazu. Průmyslové podpěrné montážní prvky vyrobené laserovým řezem pro nákladní vozidla mohou využívat tlustší mírnou ocel, kde je hmotnost méně důležitá než čistá pevnost a cenová efektivita.

Certifikace kvality se v automobilových aplikacích stává nepodmíněnou požadavkem. Certifikace IATF 16949 potvrzuje, že výrobce udržuje přísné systémy řízení kvality speciálně navržené pro automobilovou výrobu – od ověření návrhu přes plánování výroby až po neustálé zlepšování. Pokud vaše montážní prvky ovlivňují bezpečnost vozidla, je nezbytné spolupracovat s výrobci certifikovanými podle IATF 16949, jako jsou Shaoyi poskytuje jistotu, že procesy kvality odpovídají kritickosti aplikace. Jejich schopnost rychlé výroby prototypů během 5 dnů umožňuje inženýrům rychle ověřit návrhy, zatímco komplexní podpora DFM zachytí problémy s výrobou dříve, než se stanou problémy s výrobou.

Příslušenství pro montážní podpěry pro terénní a výkonná vozidla

Kromě konstrukčních komponent OEM je na trhu s doplňkovými součásti velká poptávka po precizních laserových nosnicích. Vezměte si například typický 50 barový světlomet s laserem řezanými nosníky - tato montážní řešení musí zvládat vibrace, aerodynamické zatížení a nárazy na terénu při zachování přesného zarovnání pro optimální pokrytí osvětlení.

Připínače pro montáž světelných tyčí čelit jedinečným výzvám:

• Odpornost na otřesy: Řízení v terénu vytváří neustálé nárazy, které unavují špatně navržené držiaky
• Aerodynamické zatížení: Rychlost na dálnici vytváří silný tlak větru proti velkým světlům
• Možnost nastavení: Štěrbinové montážní otvory umožňují nastavení směru po instalaci
• Expozice korozním vlivům: Bláto, sůl a povětrnostní podmínky vyžadují ochranné povrchové úpravy nebo konstrukci z nerezové oceli

Tyto příslušenství využívají výhod laserového řezání, které dokáže ekonomicky vyrábět složité geometrie v mírných sériích. Na rozdíl od výroby originálních dílů (OEM) v sériích 100 000 a více identických konzol, kde je tváření ekonomicky výhodné, se konzoly pro doplňkové vybavení často vyrábí v sériích 500–5 000 kusů na jeden design – což je ideální rozsah pro laserové řezání.

Francouzské lištové systémy pro modulární uspořádání

Při přechodu od automobilových aplikací k domácím a dílenským aplikacím francouzské lištové systémy představují elegantní řešení pro modulární organizaci na stěnách. Tyto zaklesnuté konzolové uspořádání umožňují bezpečné zavěšení nástrojů, polic a skladovacích kontejnerů při zároveň snadné možnosti jejich přemístění.

Podle Instalační návod společnosti Outwater francouzský systém závěsů funguje pomocí komplementárních šikmých úhelníků – obvykle řezaných pod úhlem 45 stupňů – které se navzájem zakliní a vytvoří pevné, rovné spojení, přičemž umožňují horizontální nastavení pro přesné umístění.

Instalační proces ukazuje, proč je důležitá přesnost:

• Závěsné úhelníky na stěně se upevňují k kovovým nebo dřevěným nosníkům (studs) a kotvám ve stanovených výškách
• Závěsné úhelníky pro výrobky se připevňují na zadní stranu polic nebo držáků nástrojů
• Šikmé povrchy se navzájem zakliní a vytvoří samonosné spojení
• Předměty se posouvají horizontálně, dokud nedosáhnou požadované polohy

Francouzské závěsné úhelníky vyrobené laserovým řezem nabízejí výhody oproti tradičním dřevěným závěsným lištám:

• Stálé úhly: Povrchy pro zapadání pod úhlem 45 stupňů jsou při každém řezu přesně dodrženy, čímž je zajištěno spolehlivé zaklinění
• Tenčí profily: Kovové francouzské lišty vyčnívají ze stěn méně než jejich dřevěné náhrady
• Vyšší nosná kapacita: Ocelové francouzské lišty udrží těžší předměty než ekvivalentní dřevěné profily
• Odolnost: Žádné praskání, deformace ani poškození vlhkostí v průběhu času

Systémy pro organizaci nářadí ve dílnách stále častěji využívají kovových francouzských lišt pro jejich pevnost a modulárnost. U těchto aplikací se často používají vlastní laserem řezané konzoly pro nábytek, které mají často integrované funkce, jako jsou například drážky pro správu kabelů nebo specifické upevňovací body pro držáky elektrického nářadí.

Průmyslová zařízení a výrobní aplikace

Průmyslové laserem řezané podpůrné konzoly slouží pro širokou škálu aplikací – od dopravních pásů po balicí stroje. Tyto konzoly často kladejí důraz na funkčnost spíše než na estetiku, přičemž jejich konstrukce je optimalizována pro nosnou kapacitu, efektivitu montáže a přístupnost při údržbě.

Běžné průmyslové aplikace konzol zahrnují:

• Montážní desky pro zařízení: Přesné umístění motorů, senzorů a řídicích komponent pomocí přesných otvorových vzorů
• Podpory ochranných krytů a ohraničení: Udržují bezpečnostní bariéry a strojní kryty na místě
• Vodící prvky dopravníků: Přímý tok výrobků výrobními procesy
• Konstrukční vyztužení: Zvyšují tuhost rámů zařízení a základových desek strojů

Laserem řezané komponenty upevňovacích úhelníků s profilovým průřezem 20 × 20 mm ilustrují, jak laserové řezání umožňuje integraci s modulárními hliníkovými rámovými systémy. Tyto úhelníky jsou vybaveny přesně umístěnými otvory a drážkami odpovídajícími standardním T-drážkám profilů, což umožňuje rychlou montáž a přepracování pracovišť, ochranných krytů strojů a automatizačních buněk.

Laserem řezané upevňovací úhelníky pro systémy manipulace s kapalinami ukazují, jak výběr materiálu ovlivňuje konstrukční rozhodnutí. Nádrže obsahující korozivní chemikálie vyžadují úhelníky z nerezové oceli 316 s pasivovaným povrchem. Upevnění palivových nádrží v průmyslovém zařízení může využívat tlustou uhlíkovou ocel s pozinkovaným povrchem. Pro každou aplikaci určuje konkrétní typ kapaliny a prostředí vhodnou kombinaci materiálu a povrchové úpravy.

Spotřební zboží a dekorativní aplikace

Na opačném konci spektra složitosti se laserově řezané konzoly pro nábytek a interiérové doplňky zaměřují na vizuální atraktivitu stejně jako na funkčnost. Dekorativní konzoly pro poličky, kování pro nábytek a architektonické prvky ilustrují schopnost laserového řezání ekonomicky vyrábět složité vzory.

Tyto spotřebitelské aplikace často zahrnují:

• Dekorativní vyříznutí: Kroucené vzory, geometrické motivy a individuální návrhy, které nelze dosáhnout prostřednictvím razicí techniky
• Povrchové úpravy práškovým nátěrem: Široká paleta barev odpovídá požadavkům interiérového designu
• Tenčí materiály: tloušťka 1,5–3 mm poskytuje dostatečnou pevnost při současném minimalizování vizuální hmotnosti
• Konzistentní kvalita: Každá konzola je identická – to je klíčové u viditelných instalací

Trh řemesel a koníčků také těží z přesnosti laserového řezání. Laserově řezané úhelníky pro panenkové domky v miniaturním měřítku zachycují dekorativní detaily viktoriánské éry, které by bylo nemožné udržet v konzistentní kvalitě jinými metodami. Konstruktéři modelů a miniaturisté zadávají úhelníky s prvky o velikosti až 0,5 mm – tímto testují možnosti laserového řezání a zároveň dosahují pozoruhodného detailu.

Jak požadavky na použití určují standardy kvality

V rámci všech těchto aplikací se objevuje jasný vzorec: kritičnost funkce úhelníku určuje vhodné standardy kvality a kvalifikace výrobního partnera.

Aplikační kategorie	Běžná tolerance	Často vyžadovaná certifikace	Kritické faktory kvality
Automobilový konstrukční	±0,10mm	IATF 16949	Sledovatelnost materiálu, rozměrová konzistence, odolnost proti únavě
Průmyslové zařízení	±0,25 mm	ISO 9001	Přesnost uspořádání otvorů, nosná kapacita, ochrana proti korozi
Příslušenství pro doplňkový trh	±0,25 mm	Žádné typické	Přizpůsobení vozidlu, kvalita povrchové úpravy, možnost nastavení
Spotřebitelské / dekorativní	±0,50 mm	Žádné typické	Vizuální konzistence, kvalita povrchové úpravy, bezpečné hrany

U automobilových podvozkových a zavěšovacích konzol je kombinace schopnosti rychlého prototypování a výroby certifikované podle normy IATF 16949 klíčová. Výrobci jako např. Shaoyi naplňují mezeru mezi rychlostí vývoje a kvalitou výroby – nabízejí cenové nabídky během 12 hodin a rychlé prototypování do 5 dnů, přičemž zachovávají přísné systémy řízení kvality, které vyžadují automobiloví výrobci prvního stupně (OEM).

Po pochopení toho, kam vaše konzola v tomto rozsahu aplikací spadá, můžete stanovit vhodné tolerance, vybrat správného výrobního partnera a vytvořit realistické očekávání ohledně dokumentace kvality. Dekorativní konzola pro polici nepotřebuje certifikaci na úrovni automobilového průmyslu – ale komponenta zavěšení to absolutně vyžaduje.

Když jsou aplikace v tomto širokém spektru pochopeny, jste nyní připraveni shrnout veškeré získané poznatky do konkrétních, prakticky uplatnitelných kroků pro váš konkrétní projekt konzoly.

Začínáme s vaším projektem konzoly vyrobené laserovým řezáním

Nyní jste prošli celou cestou od pochopení toho, co jsou laserem řezané konzoly, až po jejich specifikaci pro výrobu. Vědomosti bez činu však zůstávají pouze informacemi. Ať už vyvíjíte komponenty automobilového podvozku, průmyslová upevňovací řešení nebo dekorativní domácí kovové prvky, další postup vyžaduje převedení těchto poznatků na konkrétní rozhodnutí týkající se vašeho projektu.

Kde tedy začít? Úspěšné plánování projektu laserem řezaných konzol se svádí k tomu, abyste u každého rozhodovacího bodu učinili rozumná rozhodnutí – a zároveň si uvědomili, že rozhodnutí učiněná v rané fázi ovlivní každou následující fázi.

Klíčové poznatky pro váš projekt konzol

Než se pustíte do dalších kroků, shrňme si základní principy, které oddělují úspěšné projekty konzol od těch frustrujících:

Nejlepší návrhy konzol vznikají tehdy, pokud svého výrobce považujete za součást svého návrhového týmu – nikoli pouze za dodavatele, který obdrží hotové výkresy.

Tento smysl spolupráce vede k lepšímu výsledku v každé fázi projektu. Tady je to nejdůležitější:

• Výběr materiálu určuje vše: Přizpůsobte vlastnosti materiálu svému provoznímu prostředí. Mírná ocel pro celkovou pevnost, hliník pro snížení hmotnosti, nerez pro odolnost proti korozi - neexistuje univerzální "nejlepší" volba.
• Konstrukce pro výrobu od prvního dne: Podle osvědčených postupů DFM se při použití vhodných tolerancí dosažitelných procesy výroby plechu zabrání nákladným revizim a problémům s kvalitou ve výrobě.
• Dokončení není jen pozadí. Časový rozvrh výroby laserově řezaných nosníků se výrazně prodlužuje, když jsou zapotřebí složité úpravy. Pro práškové povlakování je třeba plánovat 10-14 dní dodatečné doby, pro tvrdé anodizování 7-10 dní.
• Objem určuje metoda: Laserové řezání poskytuje optimální hodnotu pro prototyp prostřednictvím výroby středního objemu. Přechod na lisování je nutný pouze tehdy, pokud jsou návrhy zmrazeny a objemy odůvodňují investice do nástrojů.
• Záležitosti certifikace kvality pro kritické aplikace: Automobilové a bezpečnostně kritické závorky vyžadují výrobce s certifikátem IATF 16949 s zdokumentovanými systémy kvality.

Pohyb vpřed se sebevědomím

Připraveni proměnit svůj koncept z brzdí do reality? Vaše cesta rychlého prototypování laserem se začíná těmito kroky:

Krok 1: Dokončete své návrhy. Připravte soubory CAD ve formátech DXF, DWG nebo STEP se všemi kritickými rozměry. Použijte konstrukční zásady, o nichž jsme se již bavili - správné poloměry rohů, dostatečné vzdálenosti od okrajů a realistické tolerance.

Krok 2: Dokumentujte své úplné specifikace. Použijte kontrolní seznam specifikací z části objednávky: stupeň materiálu, tloušťka, množství, požadavky na dokončení a časový rozvrh. Kompletní specifikace urychlují výběr cen a zabraňují nedorozumění.

Krok 3: Určení kvalifikovaných výrobních partnerů. Podle odborných doporučení výběr specializovaného výrobce zaručuje řešení na míru, která přesně splňují vaše specifické požadavky na konstrukci - s flexibilitou pro úpravy během výroby.

Spolupráce se specializovaným výrobcem často znamená užší spolupráci, což vede k lepší komunikaci a porozumění potřebám projektu.

Krok 4: Požádat o cenové nabídky s zpětnou vazbou DFM. Nejlepší výrobci vlastních přístrojů nejen poskytují ceny, ale také přezkoumání návrhu pro výrobu, které zachytí potenciální problémy ještě před zahájením řezání. Tento proaktivní přístup šetří čas i peníze.

Pro aplikace v oblasti automobilového podvozku, zavěšení a konstrukčních nosníků, kde je důležité certifikace kvality a rychlé vyřešení, se výrobci nabízející komplexní podporu DFM stávají neocenitelnými partnery. Shaoyiho kombinace 12hodinového vyhodnocení, pětidenního rychlého prototypování a výroby certifikované podle normy IATF 16949 je příkladem toho, jak správný výrobní partner urychluje projekty od koncepce k výrobě bez ohrožení kvality.

Cesta od konceptu držáku k nainstalované součásti je kratší, než byste mohli očekávat – pokud k ní přistupujete se správnými znalostmi, specifikacemi a výrobním partnerem. Nyní máte vše, co potřebujete, abyste mohli s jistotou pokračovat dále.

Často kladené otázky týkající se laserem řezaných držáků

1. Který materiál byste nikdy neměli řezat laserem?

Některé materiály představují bezpečnostní riziko nebo poškozují laserové zařízení. Vyhněte se řezání kůže obsahující chrom (VI), uhlíkových vláken a polyvinylchloridu (PVC). PVC při laserovém řezání uvolňuje toxický chlorový plyn, zatímco uhlíková vlákna mohou poškodit optické komponenty. Pro aplikace držáků používejte pouze schválené kovy, jako jsou nelegovaná ocel, nerezová ocel a hliník, které lze čistě a bezpečně řezat vhodnými laserovými parametry.

2. Jak spojit části řezané laserem bez použití spojovacích prvků?

Konstrukce s výstupky a drážkami nabízí nejjednodušší způsob spojování bez použití spojovacích prvků. Výstupky fungují jako mužské spojovací části vyčnívající z okrajů dílů, zatímco drážky slouží jako ženské přijímací části. Navrhněte výstupky minimálně dvakrát širší než je tloušťka materiálu a drážky s vůlí 0,05–0,15 mm pro těsné sestavení. Do vnitřních rohů výstupků zařaďte odlehčovací vybrání, aby nedocházelo k interferenci. Tento samosvěrný přístup snižuje potřebu svařování a umožňuje automatické zarovnání sestav.

3. Jaké tolerance lze u laserově řezaných konzol dosáhnout?

Standardní laserové řezání dosahuje tolerancí ±0,127 mm (0,005 palce) při použití dobře kalibrovaného zařízení, zatímco u precizních aplikací lze dosáhnout tolerancí ±0,0127 mm až ±0,0254 mm. Schopnost dodržet danou toleranci závisí na typu materiálu, jeho tloušťce a parametrech řezání. U kritických rozměrů uveďte na výkresech přísnější tolerance, aby operátoři mohli ověřit nastavení kompenzace. Výrobci certifikovaní podle normy IATF 16949, jako je např. Shaoyi, uplatňují přísné systémy řízení jakosti, které zaručují stálou rozměrovou přesnost.

4. Jak se laserové řezání srovnává se stříháním pro výrobu konzol?

Laserové řezání eliminuje náklady na nástroje (čímž ušetříte více než 15 000 USD již na začátku) a přináší přibližně 40% snížení nákladů pro šarže do 3 000 kusů. Výroba může začít během několika dnů oproti 5–16 týdnům potřebným na výrobu stříhacích nástrojů. Stříhání se však stává ekonomičtějším při objemech přesahujících 10 000 kusů, pokud jsou návrhy již dokončeny. Mnoho výrobců používá laserové řezání pro prototypy a malé šarže a přechází na stříhání pouze tehdy, když poptávka ospravedlní investici do nástrojů.

5. Jaké možnosti povrchové úpravy jsou k dispozici pro konzoly vyrobené laserovým řezáním?

Běžné dokončovací úpravy zahrnují odstranění hran pro bezpečnou manipulaci, práškové nátěry pro trvanlivou ochranu trvající až 10× déle než běžná barva, zinkování nebo pozinkování pro odolnost proti korozi a anodizaci pro hliníkové konzoly. Práškový nátěr přidává tloušťku 0,051–0,102 mm na každý povrch a výrobní doba činí 10–14 dní. Anodizace typu II přidává tloušťku 0,013–0,025 mm a doba zpracování je 3–5 dní. Potravinářské aplikace obvykle využívají nerezovou ocel třídy 316 s pasivační úpravou.
