Co je izotermické kování a proč ho automobiloví inženýři považují za důležité

Někdy jste měli problém s díly, které se deformují, praskají nebo vyžadují nadměrné obrábění po kování ? Nejste sami. Tradiční procesy kování vyvolávají frustrující problém: v okamžiku, kdy horký kov přijde do kontaktu s chladnějšími formami, vzniknou teplotní gradienty. Povrch se ochladí, zatímco jádro zůstane horké, což vede k nerovnoměrnému toku materiálu a nepředvídatelným výsledkům. Pro automobilové inženýry, kteří usilují o přesné tolerance a minimální následné zpracování, je to skutečná obtíž.

Izotermické kování tento problém řeší úplným odstraněním těchto teplotních rozdílů. Je to přesný proces tváření kovů, při němž jsou jak polotovar, tak formy po celou dobu deformace udržovány na stejné zvýšené teplotě. Žádné ochlazování. Žádné teplotní gradienty. Jen rovnoměrný, řízený tok materiálu od začátku do konce.

Co je izotermické kování

Koncept je jednoduchý: vyhřát matrice na teplotu polotovaru. Obvykle se toho dosahuje pomocí indukčních nebo odporových ohřívacích systémů, které udržují nástroje po celou dobu výroby na kovářské teplotě. Lis poté pracuje při pomalých rychlostech deformace, čímž umožňuje kovu postupně tekout a vyplnit složité dutiny v maticích bez prasklin nebo vzniku studených spojů.

Tento přístup se zásadně liší od běžného horkého kování. V tradičních uspořádáních jsou matrice udržovány chladnější než polotovar, často v rozmezí 150 až 300 °C, aby se prodloužila životnost nástrojů. To však způsobuje rychlé povrchové ochlazení při kontaktu. Výsledkem je nehomogenní plastický tok, při němž se chladnější oblasti v blízkosti povrchu matic deformují méně než horkší jádro. Tento jev, známý jako ochlazování matic , je hlavním zdrojem rozměrové nekonzistence.

Izotermické kování vyžaduje specializované materiály pro nástroje, které jsou schopny odolat vysokým teplotám. Běžně se používají niklové superlegury a molybdenové slitiny pro izotermické kovací formy, včetně materiálů TZM pro izotermické kovací formy. Tyto tepelně odolné slitiny zachovávají svou pevnost a rozměrovou stabilitu i při provozních teplotách odpovídajících teplotě obrobku.

Proč rovnoměrnost teploty mění všechno u automobilových dílů

Pokud udržujete izotermické podmínky, stane se něco pozoruhodného: materiál se deformuje předvídatelně a rovnoměrně. Kov se chová konzistentně po celém dílu a zaplňuje složité geometrie během jediného stlačení lisu. Pro automobilové inženýry to znamená přímo přesnější tolerance a výrazně snížené požadavky na následné obrábění.

Když je teplota formy a obrobku stejná, materiál se deformuje předvídatelně a rovnoměrně, což umožňuje vytváření složitých geometrií během jediného stlačení lisu.

Praktické výhody jsou významné. Výsledky blízké konečnému tvaru střední části vycházejí z lisu mnohem blíže ke svým konečným rozměrům. Méně přebytečného materiálu znamená kratší dobu obrábění, nižší míru odpadu a snížené náklady na jednotlivou součástku. U vysokorozsáhlé automobilové výroby se tyto úspory rychle kumulují.

Tento proces také zajišťuje vysoký stupeň konzistence mikrostruktury a mechanických vlastností mezi kovaninami. Tato opakovatelnost je důležitá při kvalifikaci součástek pro zkoušky trvanlivosti nebo při splňování požadavků PPAP. Stejnoměrná deformace celého materiálu vede ke vzniku součástek s malými poloměry rohů a zaoblení, sníženými úhly vytažení a menšími kovacími obaly, což vše usnadňuje následné operace.

Pro automobilové aplikace vyžadující složité tvary z těžko kovatelných slitin nabízí izotermické kování cestu k přesnosti, kterou konvenční metody prostě nedokážou dosáhnout.

Tlak na snižování hmotnosti automobilů jako podnět pro zavádění izotermického kování

Proč jsou výrobci automobilů tak posedlí snižováním hmotnosti každé součásti o kilogramy? Odpověď leží v neúprosném regulačním a konkurenčním prostředí, které nepokazuje žádné známky uvolnění. Požadavky na spotřebu paliva, emisní limity a očekávání zákazníků se spojily tak, že snížení hmotnosti se stalo strategickou nutností pro celé vozidlo – od pohonného ústrojí přes podvozek až po konstrukční systémy.

Tento tlak vedl k tomu, že izotermický kovový tvářecí proces se vyvýšil z specializované letecké techniky na strategický výrobní nástroj pro automobilové inženýry. Pokud potřebujete složité geometrie z vysoce pevných slitin hliníku nebo titanu a konvenční kovové tváření jednoduše nedokáže poskytnout požadovanou přesnost či vlastnosti materiálu, stane se izotermické kovové tváření řešením.

Normy CAFE, Euro 7 a nutnost snížení hmotnosti

Představte si, že se snažíte dosáhnout stále rostoucích cílů spotřeby paliva, zatímco zákazníci vyžadují více funkcí, bezpečnostních systémů a výkonu. To je současná realita, které čelí každý významný výrobce automobilů. Standardy průměrné spotřeby paliva pro podniky (CAFE) ve Spojených státech a emisní předpisy Euro 7 v Evropě nutí výrobce originálního vybavení (OEM) uplatňovat agresivní strategie snižování hmotnosti ve všech systémech vozidel.

Matematický výpočet je přesvědčivý. Průmyslový výzkum opakovaně ukazuje, že 10% snížení hmotnosti vozidla může zlepšit spotřebu paliva o 6–8 % . Tento vztah nutí výrobce automobilů pečlivě zkoumat každou součástku na možnosti jejího zlehčení. Vysoce pevné slitiny hliníku již prokázaly svůj potenciál – v některých aplikacích umožňují snížení hmotnosti až o 40 % ve srovnání s tradičními ocelovými součástmi.

I přes změny v regulačním prostředí zůstávají základní ekonomické výhody snižování hmotnosti stále lákavé. Jeden průmyslový analytik poznamenal: „Hledání efektivity nezmizí. Zásadně je to výhodné pro spotřebitele a výrobci automobilů to dobře vědí. Trend k efektivnějším lehkým vozidlům, bez ohledu na emisní normy, pravděpodobně zůstane trvalý.“

To představuje výrobní výzvu: jak tvarovat složité součásti z vysoce pevných hliníkových a titanových slitin s požadovanou rozměrovou přesností a mechanickými vlastnostmi, které automobilové aplikace vyžadují? Tradiční horké kování se s těmito slitinami potýká, zejména pokud se geometrie stávají složitějšími. Technologie izotermického kovacího nástroje, která umožňuje rovnoměrnou kontrolu teploty po celou dobu deformace, otevírá dveře, které tradiční procesy nedokážou.

Z původu v leteckém průmyslu k významu v automobilovém průmyslu

Toto je zajímavá informace: izotermické kování nebylo vynalezeno pro automobily. Tento proces byl vyvinut především pro superlegury používané ve výrobě leteckých a kosmických součástí, konkrétně pro titanové slitiny jako Ti-6Al-4V a niklové slitiny používané v součástech proudových motorů. Tyto materiály vyžadují při tváření přesnou kontrolu teploty, protože jsou známé tím, že se s nimi obtížně pracuje pomocí konvenčních metod.

Letecký průmysl prokázal, že udržování izotermických podmínek během kování vede ke vzniku součástí s výjimečnými mechanickými vlastnostmi, přesnějšími tolerancemi a lepší odolností proti únavě materiálu. Tato metoda přinesla výhody například lopatkám turbín, konstrukčním prvkům letounového trupu a součástem podvozků. Moderní letecké motory mohou provozovat při teplotách přesahujících 1 300 °C právě díky tomu, že jejich kované součásti byly vyrobeny za dodržení tak přesného teplotního režimu.

Stejné principy řízení teploty, které se používají u superlegur pro letecký a kosmický průmysl, lze přímo uplatnit i u materiálů určených pro automobilový průmysl. Hliníkové slitiny řad 6xxx a 7xxx, které se běžně používají pro zavěšení, ojnice a komponenty poháněcího ústrojí, reagují výjimečně dobře na izotermní kování. Titanové třídy, které se stále častěji objevují v aplikacích vysoce výkonných vozidel a motorsportu, stejně těží z rovnoměrné deformace a řízené mikrostruktury, jež poskytují izotermní podmínky.

Pro automobilové inženýry je tento přístup relevantní díky převodu technologií ověřených v leteckém a kosmickém průmyslu na výzvy sériové výroby ve velkém měřítku. Izotermní kovací formy používané v leteckém a kosmickém průmyslu, které jsou obvykle vyrobeny z TZM nebo podobných slitin na bázi molybdenu, lze přizpůsobit pro automobilové aplikace, kde se protínají složité geometrie a náročné požadavky na materiál.

Hlavní faktory, které podporují zavádění této technologie v automobilovém průmyslu, zahrnují:

• Cíle snížení hmotnosti stanovené předpisy týkajícími se spotřeby paliva a emisí
• Požadavky EV platformy na lehké konstrukční součásti, které prodlužují dojezd
• Požadavky na vysokovýkonné součásti, u nichž je únavová pevnost a rozměrová stálost nepodmíněnou podmínkou
• Zpřesňující se rozměrové tolerance, které snižují náklady na dokončovací obrábění a zlepšují montážní pasování

Po pochopení toho, jak tento proces ve skutečnosti funguje u automobilových slitin – od přípravy polotovaru až po konečné ořezávání – se ukazuje, proč poskytuje výsledky, kterých nelze dosáhnout klasickým kováním.

Jak funguje izotermické kování u automobilových slitin

Co se tedy ve skutečnosti děje s automobilovou součástí během izotermického kování? Proces zahrnuje několik pečlivě řízených fází, z nichž každá je zaměřena na maximalizaci vlastností materiálu a současně na minimalizaci odpadu. Na rozdíl od abstraktních metalurgických popisů si tento proces projdeme z hlediska výroby skutečných automobilových součástí, jako jsou zavěšení, ojnice a součásti pohonných jednotek.

Příprava polotovaru a výběr slitiny pro automobilové komponenty

Vše začíná s polotovarem. Pro automobilové aplikace obvykle inženýři pracují se slitinami hliníku, jako jsou 7075 a 6061, nebo s titanovými třídami, například Ti-6Al-4V, pro vysokovýkonné aplikace. Polotovar je nařezán na přesné rozměry, očištěn od povrchových nečistot a poté předehřát na cílovou teplotu kování .

Výběr teploty závisí výrazně na použité slitině. U automobilových slitin hliníku se optimální rozsah teplot kování obvykle pohybuje mezi 370 °C a 450 °C. Zůstat v tomto rozmezí je kritické. Teploty pod tímto rozsahem způsobují špatný tok materiálu a zvyšují riziko praskání. Příliš vysoká teplota vede ke vzniku hrubozrnné struktury, která narušuje mechanické vlastnosti.

Titaniové třídy vyžadují výrazně vyšší teploty, často přesahující 900 °C, což klade dodatečné nároky na materiály pro matrice a systémy ohřevu. Volba mezi hliníkem a titanem závisí na konkrétních požadavcích daného použití, přičemž titan se rezervuje pro součásti, u nichž jeho vyšší pevnostní poměr k hmotnosti ospravedlňuje vyšší výrobní náklady.

Předehřívání se netýká pouze polotovaru. Matrice musí také dosáhnout cílové teploty ještě před zahájením kování. Tento současný ohřev jak polotovaru, tak nástrojů je to, co odlišuje izotermální kování od běžného horkého kování, při němž zůstávají matrice chladnější, aby se prodloužila jejich životnost.

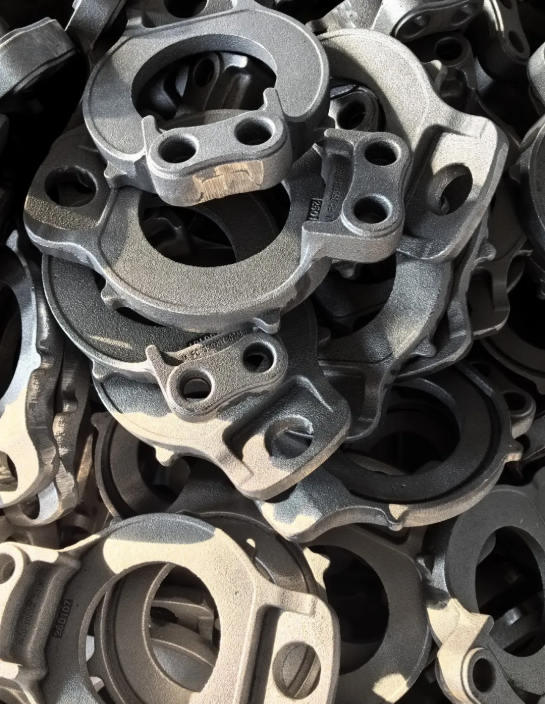

Ohřev matic, provoz lisy a řízená deformace

Samotné matrice představují významnou inženýrskou výzvu. Konvenční ocelové matrice by se při zvýšených teplotách vyžadovaných pro izotermální kování změkly a deformovaly. Místo toho výrobci používají specializované materiály, jako je Slitina TZM (molybdenum-zirkonium-titanium) nebo izotermické kovací formy MHC. Tyto slitiny na bázi molybdenu nabízejí vysoký bod tání, vynikající pevnost za vysokých teplot a dobrou tepelnou vodivost, což je činí ideálními pro trvalý provoz při kovacích teplotách.

Slitina TZM se zejména stala standardní volbou pro izotermické kovací formy díky své kombinaci vlastností: vysoká pevnost za zvýšených teplot, nízká teplotní roztažnost a odolnost proti tepelné únavě. Trh s izotermickým kováním letadel byl průkopníkem využití těchto materiálů a automobilové aplikace převzaly stejné osvědčené technologie forem.

Jakmile dosáhnou tvářidla a polotovar teplotní rovnováhy, začne provoz lisu. Na rozdíl od klasického kování, při kterém se používají vysoké rychlosti pohybu ramene k dokončení deformace ještě před ochlazením obrobku, probíhá izotermální kování při pomalých rychlostech deformace. Tento záměrně pomalý postup umožňuje materiálu postupně proudit do složitých dutin tvářidel bez vzniku trhlin nebo tzv. studených spojů – vad, které vznikají, když se povrchové vrstvy kovu přehnou, aniž by se navzájem spojily.

Pomalá rychlost deformace také snižuje požadovanou sílu lisu. U materiálů citlivých na rychlost deformace, jako jsou titanové slitiny, může to znamenat výrazné snížení zatížení při zpracování a umožnit výrobu součástí na menších lisech, které by jinak vyžadovaly mnohem větší zařízení. Některé operace se provádějí ve vakuu, aby se zabránilo oxidaci, zejména při zpracování titanu.

Chlazení, ořezávání a výsledky blízké konečnému tvaru

Po dokončení tlakového zdvihu vstupuje kovaná součást do fáze po tlaku. Řízené chlazení zachovává jemnou a homogenní mikrostrukturu, která vznikla během izotermní deformace. Rychlé nebo nerovnoměrné chlazení by mohlo způsobit reziduální napětí nebo změnit zrnitou strukturu, čímž by se snížily výhody dosažené během kování.

Jednou z nejvýznamnějších výhod se stává patrná právě v této fázi: minimální ořez převisu. U konvenčního kování se nadbytečný materiál vytláčí mezi polovinami nástroje a vytváří převis, který je nutné odstranit. Téměř přesná přesnost izotermního kování v podobě téměř konečného tvaru (near-net-shape) výrazně tento odpad snižuje. Součásti vycházejí z lisu mnohem blíže svým konečným rozměrům, s menšími kovacími obaly a sníženými úhly vytažení.

U výroby automobilových dílů se to přímo promítá do nižších nákladů na jednotlivý díl. Menší množství odpadu materiálu znamená lepší výtěžnost z drahých ingotů hliníku nebo titanu. Snížení přídavků na obrábění zkracuje dobu sekundárního zpracování a opotřebení nástrojů. Kombinace úspor materiálu a snížení obrábění může kompenzovat vyšší náklady na tvárnice spojené s tepelně odolnými materiály pro tvárnice.

Kompletní izotermní kovací postup pro automobilové součásti probíhá v následujících krocích:

1. Řezání ingotů a příprava povrchu za účelem odstranění kontaminantů
2. Předehřátí ingotu na cílovou kovací teplotu (370–450 °C u hliníkových slitin)
3. Současné zahřátí tvárnice na teplotu ingotu pomocí indukčních nebo odporových systémů
4. Převedení zahřátého ingotu do dutiny tvárnice
5. Provoz lisu při nízké rychlosti umožňující řízenou plastickou deformaci
6. Řízené chlazení za účelem zachování mikrostruktury a mechanických vlastností
7. Minimální ořez převisu díky vysoké přesnosti tvaru blízkému konečnému rozměru
8. Koneční kontrola a případné požadované tepelné zpracování

Tento proces vyrábí součásti s rozměrovou konzistencí a mechanickými vlastnostmi, které vyžadují zkoušky trvanlivosti pro automobilový průmysl. Dalším krokem je přesné pochopení toho, kam tyto kované součásti ve vozidle skutečně patří – od pohonného ústrojí přes zavěšení až po aplikace vyžadující vysoký výkon.

Automobilové aplikace izotermického kování v rámci jednotlivých systémů vozidla

Kam přesně se izotermicky kované součásti ve vozidle umisťují? Odpověď zahrnuje téměř každý systém, kde jsou nejdůležitější pevnost, odolnost proti únavě a rozměrová přesnost. Od motorového prostoru až po rohy zavěšení si tento proces zajistil místo všude tam, kde konvenční kování nedosahuje požadovaných technických parametrů.

Zvláště zajímavé je, jak se tato technologie přesunula ze specializovaných leteckých aplikací do běžné automobilové výroby. Stejná principy, které umožňují letadlovým motorům provozovat se za extrémních teplot, nyní pomáhají osobním automobilům splnit cíle trvanlivosti i výkonnostní standardy.

Požární a hnací ústrojí

Zamyslete se nad tím, co se uvnitř motoru děje během provozu. Ojnice jsou vystaveny milionům cyklů zatížení, přičemž se při každé otáčce střídají tlakové a tahové síly. Klikové hřídele přenášejí obrovský točivý moment při otáčkách v řádu tisíc otáček za minutu. Ozubená kola převodovek se zabírají za vysokých kontaktních tlaků. Tyto součásti vyžadují výjimečnou únavovou pevnost a rozměrovou stálost – právě to poskytuje izotermické kování.

Ojnice představují klasickou aplikaci. Během každého cyklu motoru působí na ojnice maximální tlakové síly spalovacího plynu i setrvačné síly, které mohou materiál měřitelně protáhnout. U výkonných motorů se tyto síly stávají extrémními. Například motory Formule 1 vystavují své titanové ojnice podmínkám, za nichž má píst ekvivalentní hmotnost přibližně 2,5 tuny při 20 000 otáčkách za minutu a maximální zatížení přesahuje 60 kN. Za těchto podmínek se ojnice mohou během jediného cyklu protáhnout až o 0,6 mm.

Jednotná zrnitá struktura vzniklá řízenou izotermní deformací přímo zvyšuje únavovou životnost ve srovnání se standardními horkými kováním. Když materiál proudí rovnoměrně po celém dílu, výsledná mikrostruktura je homogenní. Žádné slabiny z nerovnoměrného chlazení. Žádné koncentrace napětí z nejednotné orientace zrn. To má obrovský význam pro certifikaci trvanlivosti automobilových komponent, kde musí součásti vydržet miliony zatěžovacích cyklů bez poruchy.

Stejně výhodně jsou ovlivněny i klikové hřídele. Při kování se zrnitost kovu zarovnává podél kontur dílu, což odpovídá tvaru čepů a protizávaží. Tato orientace maximalizuje pevnost právě v místech, kde jsou zatížení nejvyšší. Hřídele poháněných kol a převodová ozubená kola, která jsou vystavena vysokocyklovému torznímu zatížení, také profitují z vylepšených mechanických vlastností a rozměrové přesnosti, které poskytují izotermní podmínky.

Součásti zavěšení a rámové konstrukce

Součásti zavěšení představují jiný typ výzvy: složité trojrozměrné geometrie spojené s přísnými tolerancemi. kované náprstníkové rameno spojuje podvozek vozidla s kola a její geometrie přímo ovlivňuje seřízení kol, jízdní vlastnosti a komfort jízdy. Jakákoli odchylka rozměrů se projeví nekonzistentním chováním vozidla.

Řídicí páky, zavěšovací čepy a řídicí čepy mají všechny složité tvary, které musí udržovat přesnou geometrii za dynamického zatížení. Kovaný proces stlačuje kovové zrno, čímž poskytuje vyšší mez pevnosti v tahu a odolnost proti únavě než lité nebo tažené alternativy. Toto zarovnání zrna snižuje koncentrace napětí a zlepšuje nosnou kapacitu, takže páka odolává ohybu a praskání při opakovaném nárazu.

Schopnost izotermického kování vytvářet tvar blízký konečnému je zde zvláště cenná. Jedná se o díly vysokého objemu a každá ušetřená minuta obrábění se násobí tisíci kusy. Pokud díly po výstupu z izotermického kovacího lisu mají rozměry blížící se konečným, snižuje se zátěž obrábění výrazně. Méně odstraňovaného materiálu znamená kratší časy cyklu, menší opotřebení nástrojů a nižší náklady na jednotlivý díl.

Pro inženýry specifikující součásti podvozku je stejně důležitá konzistence jako pevnost. Kováné řídící páky poskytují předvídatelnou geometrii, čímž snižují pružení pod zátěží a zachovávají polohu kol během dynamické jízdy. Tato spolehlivost se promítá do delších intervalů servisní údržby a menšího počtu záručních nároků – výhody, které ocení jak týmy pro nákup, tak i konstrukční inženýři.

Aplikace s vysokým výkonem a motorsport

Motorsport vždy sloužil jako zkušební prostředí pro výrobní technologie a izotermické kování není výjimkou. Tento proces ověřily týmy Formule 1 pro součásti čelící nejnáročnějším mechanickým požadavkům, jaké si lze jen představit. Důvěryhodnost získaná na závodní dráze se přímo přenáší do programů výkonnostních silničních vozidel.

Uvažujte o součástech vačkového ústrojí ve vysokootáčkovém závodním motoru. Písty F1 jsou kované , přičemž 95 % povrchu je následně obráběno, aby zůstal kov pouze tam, kde nejefektivněji přispívá ke zpevnění. Výsledkem je vysoce detailní součást schopná přežít podmínky, které by zničily konvenčně vyráběné díly. Dokonce i tloušťka stlačovacího kroužku klesá pod 0,7 mm ve snaze dosáhnout maximálního výkonu.

Příčné ramena, která spojují ložisko kola se zavěšením, představují další aplikaci izotermického kování v motorsportu, kde tato technologie vyniká. Tyto součásti musí být zároveň lehké a mimořádně pevné, aby odolaly zatížením při průjezdu zatáčkami, brzdícím silám a nárazům od obrubníků a cizích předmětů. Stejnorodá mikrostruktura a výjimečné mechanické vlastnosti dosažené za izotermických podmínek umožňují výrobu těchto dílů.

To, co se osvědčí ve světě motorsportu, nakonec najde cestu i do sériových vozidel. Vysokovýkonné silniční automobily stále častěji specifikují kované součásti pro kritické aplikace, čerpajíce ze stejných výrobních principů, jež byly již v soutěžním prostředí ověřeny. Přenos technologií pokračuje, protože výrobci automobilů posouvají hranice výkonu a zároveň splňují stále přísnější požadavky na životnost.

Automobilové aplikace izotermického kování zahrnují tyto klíčové kategorie:

• Pohonná jednotka: ojnice, klikové hřídele, rozvodové hřídele a součásti rozvodového ústrojí
• Převodový systém: ozubená kola převodovek, hřídele pohonu a součásti diferenciálů
• Podvozek: řídicí páky, náboje kol, řídicí náboje a nosné sloupy
• Konstrukční části podvozku: upevňovací body podrámu a konzoly vystavené vysokému namáhání
• Vysokovýkonné komponenty: díly vyvinuté pro motorsport a určené pro výkonné silniční vozy

Rostoucí zavádění elektrických vozidel přináší zcela novou sadu požadavků na komponenty, a izotermické kování je dobře postaveno, aby tyto požadavky splnilo.

Izotermické kování výrobků pro výrobu elektrických vozidel

Co se stane, když z vozidla odstraníte motor, převodovku a výfukový systém? Můžete očekávat výrazný pokles počtu komponent. Ve skutečnosti však elektrická vozidla přinášejí zcela jinou sadu výrobních výzev. Přechod od pohonných jednotek se spalovacím motorem k elektrickým pohonným jednotkám sice eliminuje mnoho tradičních kovaných dílů, ale zároveň vytváří poptávku po nových komponentách, které musí být lehčí, pevnější a rozměrově přesnější než kdy dříve.

Tento přechod postavil izotermické kování jako strategický výrobní proces pro platformy elektromobilů (EV). Stejné schopnosti, které slouží leteckému průmyslu a aplikacím vysokým výkonem v automobilovém průmyslu, se výborně shodují s požadavky inženýrů elektromobilů: složité geometrie z hliníku a titanu vyrobené s přesnými tolerancemi a vynikajícími mechanickými vlastnostmi.

Jak elektrické pohonné jednotky mění požadavky na komponenty

Představte si návrh vozidla bez klikového hřídele, ojnic ani rozvodového hřídele. Elektrické pohonné jednotky tyto tradiční součásti spalovacích motorů (ICE) úplně eliminují. Už nejsou potřebné ojnice z kované oceli, které se milionkrát cyklují. Už není potřeba klikový hřídel, který přenáší síly z hoření. Motorový prostor se tak transformuje na něco zásadně odlišného.

Ale zde je to, co mnoho inženýrů objevuje: Elektromobily (EV) nezjednodušují výrobní výzvu. Spíše ji přesměrovávají. Elektrické pohonné jednotky kladou nové požadavky na konstrukci a tepelné řízení, které vyžadují součásti z vysokopevnostních, lehkých a rozměrově přesných materiálů. Pouzdra elektromotorů musí chránit a podporovat elektromotory rotující vysokými otáčkami a zároveň odvádět významné množství tepla. Hřídele rotorů přenášejí točivý moment z motoru na kola. Konstrukční členy pouzder baterií musí chránit stovky kilogramů článků a zároveň přispívat ke tuhosti vozidla. Pouzdra invertorů řídí tepelné zátěže elektronických komponent pro přeměnu stejnosměrného proudu (DC) na střídavý proud (AC).

Každá z těchto součástí splňuje společné požadavky: musí být lehká, aby se maximalizoval dojezd, dostatečně pevná na to, aby odolala zátěžím při nehodě i každodennímu použití, a musí být vyráběna s přesnými tolerancemi pro správné montážní a funkční požadavky. Kovové součásti z hliníku vyrobené kováním se staly preferovaným řešením pro mnoho z těchto aplikací, protože poskytují poměr pevnosti k hmotnosti, který vyžadují platformy elektromobilů.

Výzva tepelného řízení si zaslouží zvláštní pozornost. Elektromotory i bateriové balíky při provozu vytvářejí významné množství tepla. Účinné odvádění tepla je kritické pro udržení optimálního výkonu a zabránění přehřátí. Vynikající tepelná vodivost hliníku ho v tomto případě činí nezbytným materiálem a kované hliníkové součásti hrají klíčovou roli při účinném řízení tepla, a zároveň zajišťují trvanlivost a spolehlivost kritických systémů elektromobilů.

Proč izotermické kování odpovídá výrobě platformy elektromobilů

Jakou roli tedy izotermické kování hraje v tomto novém výrobním prostředí? Tento proces se vyznačuje právě tam, kde komponenty elektromobilů představují největší výzvy: složité geometrie z hliníkových slitin, které musí splňovat náročné rozměrové a mechanické požadavky.

Uvažujme rámy ochranných krytů baterií. typický bateriový modul může vážit 500 kg , přičemž samotné materiály krytu tvoří přibližně 100 kg. Tyto nosné části musí chránit bateriové články při nehodách, nést hmotnost modulu a integrovat se do karosérie vozidla. Jejich geometrie je často složitá a zahrnuje upevňovací body, chladicí kanály a vyztužující žebra, jejichž výroba konvenčními metodami kování by byla obtížná.

Přesnost tvarování při izotermním kování blízkému konečnému tvaru se zde stává zvláště cennou. Díly vycházejí z lisu mnohem blíže svým konečným rozměrům, čímž se snižuje potřeba obrábění těchto velkých konstrukčních součástí. Řízená deformace navíc zajišťuje lepší mechanické vlastnosti ve srovnání s litými alternativami. Kováné hliníkové součásti eliminují problémy s pórovitostí, které jsou u litin běžné, a vytvářejí tak hustější, odolnější konstrukce s lepší odolností proti únavě materiálu.

Motorové skříně nabízejí podobné příležitosti. Tyto součásti musí být dostatečně pevné, aby chránily elektrický motor, a zároveň co nejlehčí, aby byla maximalizována účinnost. Proces kování zarovnává strukturu zrn kovu tak, aby zvýšil pevnost právě v místech s nejvyšším namáháním. Toto zarovnání zrn spolu s rovnoměrnou mikrostrukturou dosaženou za izotermních podmínek poskytuje součásti schopné odolat obrovským točivým momentům generovaným elektrickými motory.

Kvalita povrchové úpravy je také důležitá. Součásti elektromobilů (EV) často vyžadují přesné stykové plochy pro utěsnění, tepelné mezipovrchové materiály nebo montáž s jinými díly. Řízená deformace při izotermickém kování vytváří lepší povrchovou úpravu než konvenční horké kování, čímž se snižuje potřeba sekundárních dokončovacích operací a zvyšuje se konzistence mezi jednotlivými díly.

Efekt násobného zlehčení při návrhu elektromobilů

Zde je něco, co zásadně odlišuje elektromobily od konvenčních vozidel: snížení hmotnosti má kumulativní výhodu. U vozidla se spalovacím motorem (ICE) vede menší hmotnost ke zlepšení spotřeby paliva. U elektromobilu (EV) vede menší hmotnost nejen ke zvýšení dojezdu, ale také umožňuje použít menší a lehčí bateriový modul pro dosažení stejného cílového dojezdu. Tento menší akumulátor je levnější, lehčí a vyžaduje méně konstrukční podpory, čímž vzniká blahodárný kruh snižování hmotnosti i nákladů.

Matematika funguje následovně: lehčí konstrukční součásti znamenají, že vozidlo potřebuje méně energie k urychlení a udržení rychlosti. Nižší požadavek na energii znamená, že menší baterie dokáže zajistit stejný dojezd. Menší baterie je lehčí a levnější. Lehčí baterie vyžaduje méně konstrukčního podporování, čímž se dále snižuje hmotnost. Každý ušetřený kilogram v konstrukčních součástech může umožnit další úspory jinde v vozidle.

Tento násobný efekt činí účinnost využití materiálů zásadně důležitou. Izotermické kování tento cíl podporuje vysokým výtěžkem z polotovaru na hotový díl. Možnost výroby tvarově téměř hotových dílů znamená, že se při obrábění nebo lisování ztrácí méně materiálu ve formě třísek nebo převisů. U drahých slitin hliníku se takové zlepšení využití materiálu přímo projeví na ekonomice jednotlivého dílu.

Výhoda hliníku vůči oceli z hlediska hmotnosti je významná. Přechod z oceli na hliník může snížit hmotnost komponent o 40–60 %. U každého snížení hmotnosti vozidla o 10 % se spotřeba paliva zlepší přibližně o 6 %. U elektromobilů (EV) se to přímo promítne do prodloužené dojezdové vzdálenosti, což je klíčový faktor pro přijetí vozidel spotřebiteli i pro jejich konkurenční postavení.

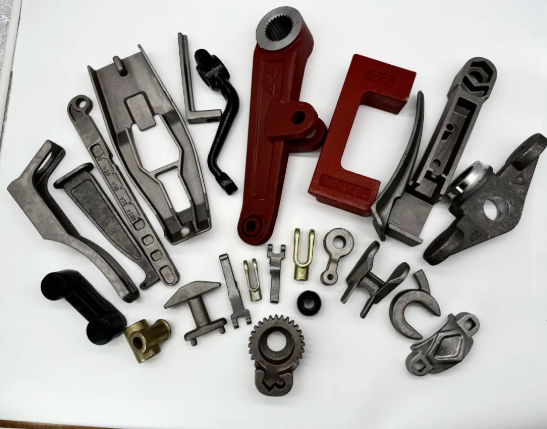

Kovové součásti z kovaného hliníku pro podvozek, včetně řídících ramen a řídících čepů, jsou již běžné u platform EV. Tyto díly pomáhají elektromobilům zůstat lehkými, aniž by byly obětovány jízdní vlastnosti a odolnost, které od vozidel očekávají spotřebitelé. S rostoucím objemem výroby EV se trh s izotermickým kováním nadále rozšiřuje, aby vyhověl poptávce po těchto přesných lehkých komponentách.

Přechod na elektromobily (EV) mění, které kované komponenty jsou nejdůležitější. Klíčové aplikační kategorie zahrnují:

• Kryty a pouzdra elektromotorů vyžadující pevnost, tepelnou vodivost a rozměrovou přesnost
• Hřídele rotorů přenášející točivý moment z elektromotorů do pohonných ústrojí
• Konstrukční prvky pouzdra baterie poskytující ochranu při nehodě a tuhost
• Pouzdra invertoru a výkonové elektroniky řídící tepelné zátěže
• Součásti podvozku, u nichž snížení hmotnosti přímo prodlužuje dojezd
• Součásti chladicího systému využívající tepelnou vodivost hliníku

Porozumění tomu, jak se izotermické kování porovnává s jinými výrobními procesy, pomáhá inženýrům učinit informovaná rozhodnutí o tom, kdy tato technologie přináší nejvyšší hodnotu.

Izotermické kování versus jiné automobilové výrobní procesy

Jak rozhodnete, který výrobní proces je vhodný pro vaši automobilovou součást? Při vyhodnocování možností pro kotouč podvozku, ojici nebo pouzdro motoru může volba mezi izotermickým kováním a alternativami, jako je tlakové lití nebo konvenční horké kování, výrazně ovlivnit kvalitu součásti, náklady a výrobní efektivitu. Porozumění výhodám a nevýhodám izotermického kování ve srovnání s konkurenčními procesy pomáhá inženýrům učinit informovaná rozhodnutí.

Podívejme se podrobně na klíčové faktory, které nejvíce ovlivňují výběr tvářecího procesu pro automobilové aplikace.

Kritéria výběru procesu pro automobilové inženýry

Než se pustíme do srovnání, zamysleme se nad tím, co ve výrobě automobilů skutečně rozhoduje o výběru daného procesu. Šest kritérií se opakovaně ukazuje jako rozhodujících:

• Rozměrová přesnost: Jak blízko konečných rozměrů dokáže proces dosáhnout?
• Využití materiálu: Jaký procentuální podíl původního polotovaru se dostane do hotové součásti?
• Náklady na nástroje: Jaká je počáteční investice do razítek a zařízení?
• Doba cyklu: Jak rychle lze každou součást vyrobit?
• Použitelné slitiny: Které materiály jsou s jednotlivými procesy nejlépe kompatibilní?
• Typické geometrie součástí: Jaké tvary a složitosti dokáže každá metoda zpracovat?

Tyto faktory spolu interagují složitým způsobem. Proces s vyššími náklady na tvářecí nástroje může zajistit lepší využití materiálu, čímž se počáteční investice vysrovná při vysokých výrobních objemech. Podobně delší cyklové doby mohou být přijatelné, pokud výsledné díly vyžadují méně následného obrábění.

Isothermní kování vs. konvenční horké kování, teplé kování, lití do tlakové formy a horké stříhání

Následující srovnávací tabulka řadí tyto pět procesů podle kritérií, která jsou pro automobilové inženýry nejdůležitější. Všimnete si, že žádný z procesů nezvítězí ve všech dimenzích. Cílem je objektivní posouzení, nikoli propagace některé konkrétní metody.

Proces	Rozměrová tolerance	Využití materiálu	Náklady na nástroje	Čas cyklu	Vhodné slitiny	Typické geometrie dílů
Izotermické kování	Nejtěsnější mezi kovacími metodami; možnost výroby téměř hotových dílů (near-net-shape) snižuje přídavek na obrábění	Nejvyšší; minimální přebytek materiálu (flash) a snížené odpady z polotovaru na dokončený díl	Nejvyšší; tvářecí nástroje pro isothermní kování z materiálů TZM a MHC jsou nákladné na výrobu i údržbu při zvýšených teplotách	Nejdelší; pro řízenou deformaci jsou vyžadovány pomalé rychlosti deformace	Titan, vysoce pevné hliník (řady 6xxx, 7xxx), niklové superlitiny	Komplexní trojrozměrné geometrie s jemnými prvky; malé poloměry zaoblení rohů a snížené úhly vytažení
Klasické horké kování	Střední; teplotní gradienty způsobují rozměrové odchylky, které vyžadují větší množství obrábění	Dobrá; dochází k určitému ztrátovému přebytku (flash), ale obecně je efektivní	Střední; standardní ocelové tvárnice jsou levnější než izotermální nástroje	Rychlé; vysoké rychlosti pohybu ramene umožňují rychlé dokončení deformace	Uhlíkové oceli, legované oceli, hliník, titan	Jednoduché až středně složité tvary; vyžadují se větší úhly vytažení
Tepelé kování	Dobrá; lepší než u horkého kování díky sníženým tepelným účinkům	Dobrá; přesné tvary snižují požadavky na dokončování	Střední; zatížení nástrojů je nižší než u studeného kování	Střední; rychlejší než izotermické, ale pomalejší než studené kování	Ocelové slitiny (optimální rozsah 540–720 °C pro mnoho ocelí)	Symetrické díly; omezená složitost ve srovnání s horkými procesy
Odlévání do form	Vynikající pro povrch po lití; dosažitelné jsou úzké tolerance	Dobrá; téměř hotové tvary, avšak určité množství materiálu zůstává v přívodních kanálcích a vstupních otvorech	Vysoká počáteční investice; formy vydrží déle díky nižšímu namáhání	Nejrychlejší; vstřik pod vysokým tlakem umožňuje krátké cykly	Pouze neželezné kovy: hliník, zinek, hořčík, měděné slitiny	Vynikající pro tenké stěny, vnitřní dutiny, jemné prvky a závěsy
Termoštamping	Dobrá; řízené chlazení ve formách udržuje rozměrovou přesnost	Střední; proces z plechu má zásadně odpad při ořezávání	Střední až vysoká; vyhřívané formy zvyšují složitost	Rychlý; tepelné zupevnění probíhá během tváření	Boronové oceli, ocelové třídy s vysokou pevností	Díly z plechu; nosné panely, sloupy a zesílení

Z tohoto srovnání vyplývají některé významné pozorování. Izotermické kování je nejlepší co se týče rozměrové přesnosti a využití materiálu, avšak spojuje se s nejvyššími náklady na nástroje a nejdelším cyklem výroby. Lití do forem vyniká u složitých geometrií s tenkými stěnami a rychlými výrobními cykly, ale vyrábí díly s nižší mechanickou pevností a je omezeno na neželezné slitiny. Konvenční horké kování nabízí rovnováhu mezi rychlostí a výrobními možnostmi, avšak obětuje rozměrovou přesnost, kterou poskytují izotermické podmínky.

Porozumění kompromisům

Ekonomika nástrojů si zaslouží zvláštní pozornost. Tvárné nástroje pro izotermické kování z TZM a MHC musí odolávat dlouhodobě zvýšeným teplotám, což zrychluje opotřebení ve srovnání s konvenčními tvárnými nástroji pracujícími při nižších teplotách. U výroby letadlových součástí, kde je počet dílů nižší a cena za kus vyšší, je investice do těchto nástrojů snadněji odůvodnitelná. U automobilové výroby se výpočet mění.

U vysokorozsahových automobilových programů je nutné porovnat náklady na nástroje na jeden díl s úsporami materiálu a výhodami snížení obrábění. Pokud vyrábíte stovky tisíc zavěšovacích ramen nebo ojnic, i malá zlepšení využití materiálu se násobí a vedou k významným úsporám. Přesnost tvaru téměř hotového výrobku při izotermickém kování může snížit čas obrábění natolik, aby kompenzoval vyšší náklady na tvárné nástroje.

Do rozhodování vstupují také mechanické vlastnosti. Kovací procesy obvykle vyrábějí součásti s vyšší pevností, odolností proti únavě a houževnatostí ve srovnání s litím, protože deformují pevný kov a zarovnávají směr zrn. Součásti vyráběné tlakovým litím jsou sice rozměrově přesné, avšak náchylnější k pórovitosti a mají méně předvídatelnou strukturu zrn. U bezpečnostně kritických komponent, jako jsou například zavěšení náprav nebo ojnice, často převažují výhody kování z hlediska mechanických vlastností nad výhodami lití z hlediska doby cyklu.

Důležitá je také volba slitiny. Pokud vaše aplikace vyžaduje titan nebo vysoce pevné hliníkové slitiny se složitou geometrií, izotermické kování může být jedinou životaschopnou možností. Konvenční horké kování s těmito materiály potíže má, protože ochlazení nástružku způsobuje nerovnoměrný tok materiálu a praskání. Tlakové lití prostě nemůže zpracovávat titan ani mnoho vysoce pevných hliníkových slitin.

Teplé kování zaujímá zajímavou střední pozici. Provádí se při teplotách pod bodem rekristalizace kovu a nabízí snížené zatížení nástrojů a zvýšenou tažnost ve srovnání s chladným kováním, zatímco se vyhne některým výzvám tepelného řízení u horkých procesů. U ocelových součástí střední složitosti může teplé kování poskytnout příznivé vlastnosti po kování, které eliminují nutnost následné tepelné úpravy.

Horké tváření (hot stamping) slouží zcela jinému segmentu. Tento proces založený na plechu je vynikající pro výrobu vysoce pevných konstrukčních panelů pro aplikace karosérie bez barvy (body-in-white). Tvářecí kalení, ke kterému dochází během tvarování, vytváří součásti z ultrapevné oceli, avšak tento proces je zásadně omezen na geometrie plechů, nikoli na pevné trojrozměrné tvary, které vyrábí kování.

Správná volba závisí na vašich konkrétních požadavcích aplikace. Komplexní titanové součásti zavěšení pro výkonnostní vozidlo? Pravděpodobně nejvhodnější řešení je izotermické kování. Hliníkové skříně vysokého objemu s tenkými stěnami a vnitřními prvky? Nejspíše dává větší smysl tlakové lití. Ocelové klikové hřídele pro běžný motor? Konvenční horké kování nebo teplé kování může nabídnout nejlepší rovnováhu mezi náklady a výkonem.

Jakmile je výběr procesu jasný, další otázkou je, jak ověřit, že zvolený proces poskytuje kvalitní výsledky požadované vaší aplikací.

Kontrola kvality a mechanické vlastnosti automobilových izotermických kovanin

Zvolili jste správný proces a rozumíte kompromisům. Jak však můžete být jisti, že díly vycházející z lisu skutečně splňují vaše specifikace? Pro automobilové inženýry a týmy zabývající se kvalitou je tato otázka nesmírně důležitá. Proces kování je tak dobrý, jaké kvalitní výsledky poskytuje, a tyto výsledky musí být ověřitelné, opakovatelné a zdokumentované, aby byly splněny požadavky výrobců originálních zařízení (OEM).

Izotermické kování vytváří charakteristické kvalitní vlastnosti, které přímo podporují kvalifikaci automobilových dílů. Řízené podmínky deformace se promítají do měřitelných výhod z hlediska rozměrové přesnosti, povrchové úpravy a mechanických vlastností. Porozumění těmto výsledkům a způsobu jejich ověření je nezbytné pro každého, kdo specifikuje nebo zakupuje izotermicky kované součásti.

Rozměrová přesnost, povrchová úprava a výhody tvarování téměř do konečného tvaru

Když se při zpracování těžko tvářitelných slitin používají horké matrice a izotermické kování, dochází k pozoruhodnému zlepšení rozměrové stálosti. Eliminace teplotních gradientů znamená, že materiál proudí v celé dutině matrice rovnoměrně. Nedochází k místnímu ochlazení ani k nerovnoměrnému smrštění během chlazení. Výsledkem jsou součásti s přesnějšími rozměrovými tolerancemi, než lze dosáhnout u konvenčního horkého kování.

Co to znamená v praxi? Snížení přídavků na následné obrábění. Pokud součásti vycházejí z lisu blíže svým konečným rozměrům, je v sekundárních operacích nutné odstranit méně materiálu. To přímo snižuje dobu obrábění, opotřebení nástrojů a podíl odpadu. U vysokorychlostní výroby automobilových součástí se tyto úspory násobí na tisících součástí.

Kvalita povrchové úpravy se také zlepšuje. Pomalé rychlosti deformace a rovnoměrné teplotní podmínky vedou ke hladšímu povrchu po kování ve srovnání s konvenčními procesy. Lepší povrchová úprava znamená menší množství broušení a leštění v následných operacích. U součástí se těsnicími povrchy nebo přesnými stykovými plochami může tento kvalitní přínos eliminovat celé kroky dokončování.

Z hlediska automobilové kvalifikace tyto rozměrové výhody podporují požadavky na statistickou regulaci procesu. Pokud se snižuje variabilita mezi jednotlivými díly, zlepšují se indexy schopnosti procesu. Vyšší hodnoty Cpk znamenají, že méně dílů padne mimo meze specifikací, čímž se snižují míry zamítnutí a zjednodušuje Dokumentace PPAP . Týmy zabývající se kvalitou ocení procesy, které poskytují předvídatelné a opakovatelné výsledky, protože zjednodušují proces kvalifikace a snižují stálou zátěž inspekčních kontrol.

Možnost výroby téměř ve finálním tvaru také ovlivňuje přístup inženýrů k návrhu. Při izotermickém kování lze zadat menší poloměry zaoblení rohů, snížené úhly vytažení a přesnější geometrické tolerance, než umožňuje klasické kování. Tato návrhová svoboda umožňuje vytvářet lehčí a účinnější součásti, jejichž výroba jinými metodami by byla nepraktická.

Výsledky mikrostruktury a mechanických vlastností

Kromě rozměrové přesnosti poskytuje izotermické kování díky řízenému vývoji mikrostruktury výjimečné mechanické vlastnosti. Stejná teplota a pomalá rychlost deformace vytvářejí podmínky pro jemnou a homogenní zrnitou strukturu, která přímo zvyšuje výkon dílu.

Výzkum na téma izotermického kování titanových slitin ukazuje, jak procesní parametry ovlivňují mikrostrukturu. Během izotermické deformace probíhá dynamická rekristalizace rovnoměrně po celém materiálu. Tím se předchází problémům zbytkových napětí a špatné uniformity mikrostruktury, které vznikají v důsledku teplotních gradientů při tradičním kování. Zrny se postupně jemní a zhušťují za stálé teploty a řízených rychlostí deformace.

Tento izotermický proces kování a jemnění přináší několik měřitelných výhod:

• Zlepšená únavová životnost díky rovnoměrné zrnité struktuře a sníženým koncentracím napětí
• Vyšší mez pevnosti v tahu díky jemnění zrn a optimalizovanému rozložení fází
• Lepší odolnost proti nárazu díky homogenní mikrostruktuře bez slabých míst
• Zvýšená houževnatost vůči lomu díky řízeným vlastnostem zrna a jeho hranic

U testování odolnosti automobilových komponent mají tyto vlastnosti zásadní význam. Ojnice musí vydržet miliony cyklů zatížení. Součásti podvozku snášejí opakované nárazy způsobené nerovnostmi vozovky. Součásti pohonného ústrojí jsou vystaveny vysokocyklovému torznímu zatížení. Stejnorodá mikrostruktura dosažená za izotermních podmínek pomáhá součástkám splnit náročné testy únavy a životnosti, které výrobce originálního vybavení (OEM) vyžadují pro certifikaci dílů.

Vztah mezi technologickými parametry a konečnými vlastnostmi je dobře zdokumentován. Teplota ovlivňuje fázové přeměny a tvar zrn. Rychlost deformace ovlivňuje velikost zrn, stejnorodost mikrostruktury a procesy fázových přeměn. Množství deformace určuje rozsah dynamické rekristalizace. Rychlost chlazení ovlivňuje tvorbu výsedků a jemnění zrn. Přesnou kontrolou těchto parametrů mohou výrobci upravit mechanické vlastnosti tak, aby vyhovovaly konkrétním požadavkům daného použití.

Při použití horkého lisování a izotermického kování u ferrových i neferrových slitin zůstává princip stejný: rovnoměrné podmínky deformace vedou k rovnoměrným vlastnostem. Tato předvídatelnost je přesně tím, co automobiloví inženýři potřebují při specifikaci součástí pro aplikace kritické z hlediska bezpečnosti.

Metody kontrol a soulad s normou IATF 16949

Výroba kvalitních dílů je jen polovinou výzvy. Kvalitu je také nutné ověřit prostřednictvím systematické kontroly a dokumentace. Pro dodavatele do automobilového průmyslu to znamená, že postupy kontroly musí být vyrovnané s požadavky systému řízení kvality IATF 16949, což je základní certifikace, kterou OEM výrobci od svého dodavatelského řetězce očekávají.

IATF 16949 zdůrazňuje prevenci vad a neustálé zlepšování v celém automobilovém průmyslu. Tato norma vyžaduje, aby organizace zavedly robustní procesy zaměřené na uspokojení zákazníků, řízení rizik a neustálé zlepšování. Pro dodavatele kovových výkovků to znamená komplexní postupy kontroly, které ověřují rozměrovou přesnost, vnitřní integritu a mechanické vlastnosti.

Postup kontroly výkovků obvykle zahrnuje několik etap – od ověření surovin až po finální dokumentaci. Každá etapa hraje klíčovou roli při dodávání bezvadných součástí splňujících specifikace zákazníka.

Klíčové kategorie metod kontroly pro automobilové izotermické výkovky zahrnují:

• Nedestruktivní zkoušení (NDT) pro kontrolu vnitřní integrity: Ultrazvukové zkoušení detekuje vnitřní dutiny, trhliny nebo vměsky bez poškození součásti. Magnetoprašková zkouška odhaluje povrchové a téměř povrchové trhliny v feromagnetických materiálech. Kapilární zkouška odhaluje povrchové defekty u jak ferrosového, tak neferrosového kovu.

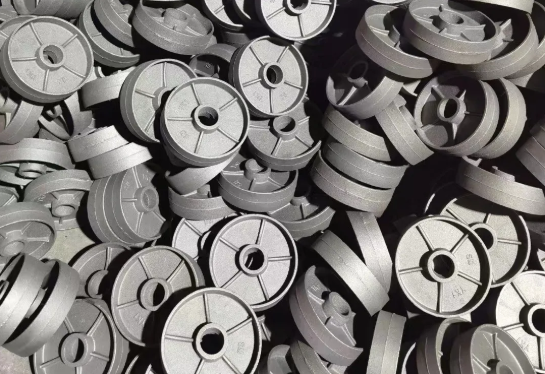

• Rozměrová a geometrická kontrola: Souřadnicové měřicí stroje (CMM) poskytují vysoce přesné trojrozměrné měření pro složité geometrie. Specializované kalibry umožňují opakované rozměrové kontroly při výrobě velkých sérií. Kontrola rovnoběžnosti, kruhovosti a přímosti zajišťuje, že se rotující nebo těsnicí součásti řídí požadavky na geometrii.
• Mechanické zkoušky pro ověření vlastností: Tahové zkoušky měří mez kluzu, mez pevnosti v tahu a prodloužení. Nárazové zkoušky (Charpyho V-štěrbina) hodnotí houževnatost při různých teplotách. Tvrdostní zkoušky určují odolnost proti vtlačování a ověřují účinnost tepelného zpracování.
• Mikrostrukturní analýza: Metalografická zkouška zjišťuje velikost zrn, rozložení fází a morfologii karbidů. Tato verifikace potvrzuje, že proces kování dosáhl požadované mikrostruktury a že tepelné zpracování vedlo k očekávaným výsledkům.

Rámec IATF 16949 vyžaduje, aby dodavatelé uchovávali komplexní záznamy prokazující účinnost jejich systému řízení jakosti. Mezi tyto záznamy patří certifikáty materiálů, zprávy o nedestruktivních zkouškách (NDT), výsledky mechanických zkoušek, záznamy rozměrových kontrol a dokumentace týkající se tepelného zpracování. Zákazníkům je předána konečná kvalitní dokumentace, která umožňuje ověřit soulad s kontraktualizovanými požadavky.

U dodavatelů, kteří spolupracují s více výrobci automobilů (OEM), se tato výzva ještě zvyšuje. Každý výrobce automobilů zveřejňuje požadavky specifické pro daného zákazníka, které je třeba implementovat vedle základní normy IATF 16949. Tyto požadavky často zahrnují konkrétní formát kvalitních dokumentů, jedinečné schvalovací procesy a další kritéria pro zkoušky nebo ověřování. Správa těchto různorodých požadavků při zachování soudržného systému řízení jakosti vyžaduje systematické postupy a často také digitální nástroje pro řízení jakosti.

Integrace klíčových nástrojů AIAG – včetně APQP, PPAP, FMEA, MSA a SPC – je pro dodavatele kovových výkovků v automobilovém průmyslu nepodmíněnou nutností. Statistická regulace procesů sleduje kritické parametry procesu a upozorňuje inženýry pro kvalitu, pokud se ukazují trendy naznačující potenciální problémy. Analýza měřicího systému zajistí, že kontrolní zařízení poskytuje přesné a opakovatelné výsledky. Tyto nástroje společně působí na prevenci vad, nikoli pouze na jejich detekci až po výrobě.

Pro nákupní týmy, které hodnotí dodavatele izotermického kování, by měly certifikace systému řízení jakosti a schopnost provádět kontroly mít stejnou váhu jako technická způsobilost a cenová nabídka. Dodavatel s robustními procesy řízení jakosti poskytuje více než pouze shodné díly; poskytuje jistotu, že tyto díly budou po celou dobu své životnosti plnit požadované funkce.

I nejlepší proces má svá omezení a pochopení těchto omezení je nezbytné pro učinění rozvážných rozhodnutí o zásobování.

Výzvy a omezení horkého izotermického kování v automobilové výrobě

Žádný výrobní proces není dokonalý a izotermické kování není výjimkou. Ačkoli předchozí části zdůraznily jeho pozoruhodné možnosti, inženýři i nákupní týmy potřebují realistický pohled na jeho omezení ještě před tím, než se rozhodnou pro využití této technologie. Pochopení těchto omezení není slabost; je to nezbytná inženýrská způsobilost, která vede k lepším rozhodnutím o výběru výrobního procesu.

Výzvy lze rozdělit do tří hlavních kategorií: náklady na nástroje, výrobní kapacita a vhodnost pro dané aplikace. Prozkoumejme každou z nich upřímně, abyste mohli posoudit, zda izotermické kování dává smysl pro vaše konkrétní automobilové komponenty.

Náklady na nástroje a životnost matric při výrobních objemech v automobilovém průmyslu

Skutečnost je následující: matrice pro izotermické kování jsou drahé. Opravdu velmi drahé. Speciální materiály potřebné k odolání dlouhodobě zvýšeným teplotám, zejména Slitiny TZM (titan-zirkonium-molybden) a MHC , stojí výrazně více než běžné nástrojové oceli pro horké tváření. Tyto molybdenové matricové materiály zachovávají svou pevnost při teplotách nad 1000 °C, avšak tato schopnost má svou cenu.

Výzva nákladů sahá dál než pouze počáteční nákup. Provozování tvárníků při zvýšených teplotách urychluje opotřebení ve srovnání se standardním kováním, kde zůstávají tvárníky chladnější. Běžné materiály pro tvárníky, jako jsou nástrojové oceli pro horkou práci, ztrácejí pevnost při zvýšených teplotách a obecně nejsou vhodné pro teploty nad jejich popouštěcí teplotou. Pro vyšší teploty tvárníků v rozmezí 400–700 °C lze použít niklové superlegury, např. IN718, avšak tyto materiály jsou výrazně dražší.

U výroby letadlových součástí, kde je počet dílů nižší a hodnota jednotky vyšší, je tato investice do nástrojů snadněji odůvodnitelná. U automobilových programů, které ročně vyrábějí stovky tisíc dílů, se však výpočet dramaticky mění. Náklady na nástroje připadající na jeden díl je nutné pečlivě posoudit ve vztahu k úsporám materiálu a snížení nákladů na obrábění, které izotermické kování přináší.

Údržba nástrojů přidává další vrstvu složitosti. TZM je ve vzduchu vysoce reaktivní a musí být používán za vakuových podmínek nebo v inertním plynu, což zvyšuje složitost systému i průběžné provozní náklady. Výrobky vyráběné izotermickým kováním těží z tohoto řízeného prostředí, avšak jeho udržování vyžaduje specializované vybavení a kvalifikovaný personál.

Doba cyklu a požadavky na lis

Rychlost má v automobilovém průmyslu rozhodující význam, a právě zde čelí izotermické kování největší výzvě s ohledem na výkon. Pomalé rychlosti deformace vyžadované pro řízenou deformaci vedou k delším dobám cyklu lisu ve srovnání s konvenčním horkým kováním. Zatímco tradiční kovací lis může dokončit zdvih za několik sekund, izotermické operace záměrně zpomalují proces, aby materiál postupně proudil do složitých dutin nástroje.

Toto není nedostatek; je to základní vlastnost tohoto procesu. Pomalá rychlost deformace brání vzniku trhlin u slitin, které je obtížné kovat, a umožňuje rovnoměrný tok materiálu, čímž vznikají vyšší mechanické vlastnosti. U automobilových programů s vysokým objemem však, kde je rentabilita určena ekonomikou výrobního výkonu, delší doba cyklu přímo zvyšuje náklady na jednotlivou součástku.

Požadavky na vybavení tento problém ještě zhoršují. Pro operace vakuum-izotermického kování jsou potřebny specializované peci umístěné pod hydraulickými lisy, které pracují ve vakuu nebo v inertním plynu, aby se zabránilo oxidaci. Tyto systémy vyžadují výraznou kapitálovou investici navíc oproti běžnému kovacímu zařízení. Například platforma FutureForge Centra pro pokročilý výzkum kování (AFRC) představuje investici ve výši 24 milionů liber do lisu o nosnosti 2 000 tun, schopného provádět izotermické operace.

Pro dodavatele automobilových komponent, kteří tuto technologii hodnotí, musí být výpočty ekonomicky životaschopné při vašich objemech výroby. Proces, který vyrábí vysoce kvalitní díly, ale nedokáže splnit požadavky na rychlost výroby, není životaschopný bez ohledu na své technické přednosti.

Omezení materiálu a geometrie

Izotermické kování se vyznačuje vynikajícími výsledky u slitin, které je obtížné kovat, a u složitých geometrií, avšak tato specializace má dvě stránky. U jednodušších dílů z materiálů, které jsou snadněji zpracovatelné, mohou být konvenční postupy nákladově efektivnější. Ne každá automobilová součást vyžaduje přesnost a vlastnosti materiálu, které poskytují izotermické podmínky.

Uvažujte například jednoduchý ocelový držák versus složitý titanový závěs nápravy. Držák lze dokonale kovat pomocí konvenčního horkého kování za zlomek nákladů. Titanový závěs nápravy s jeho složitou geometrií a náročnými požadavky na materiál skutečně profituje z izotermických podmínek. Klíčové je přizpůsobit výrobní proces konkrétnímu použití.

Mazání představuje další praktické omezení. Při vysokých teplotách je výběr maziv omezen. Často se používá nitrid boru, avšak tento materiál neposkytuje stejnou účinnost vyplňování nástroje jako grafitová maziva používaná při klasickém kování. To může ovlivnit, jak dobře se materiál vtlačuje do složitých tvarů nástroje, čímž se potenciálně omezují dosažitelné geometrie.

Rozšiřování výroby představuje také výzvu. Jak dodavatelé usilují o zvýšení výrobního objemu, stává se obtížnějším udržet rovnoměrné rozložení teploty po větších polotovarech a nástrojích. To může vést k nekonzistentním mechanickým vlastnostem kovaných dílů a tak podkopat právě tu konzistenci, která činí izotermální kování hodnotným.

Hlavní omezení izotermálního kování pro automobilové aplikace zahrnují:

• Vysoké náklady na nástroje z důvodu specializovaných materiálů pro tvárnice (TZM a MHC), které musí odolávat dlouhodobě zvýšeným teplotám
• Zrychlené opotřebení tvárnice ve srovnání s klasickým kováním způsobené nepřetržitým provozem za vysokých teplot
• Delší doby cyklu způsobené pomalými rychlostmi deformace, které jsou vyžadovány pro řízenou deformaci
• Významné kapitálové investice do specializovaných lisovacích systémů s ohřívanými tvárnici a vakuového zařízení
• Omezená volba maziv při vysokých teplotách, což ovlivňuje účinnost plnění tvárnice
• Složitost zvětšování výroby při zachování konzistence kvality
• Tento proces je nejlépe vhodný pro obtížné slitiny a složité geometrie spíše než pro jednodušší součásti

Porozumění těmto omezením je nezbytné pro provedení rozvážných rozhodnutí o výběru výrobního procesu. Omezení nejsou negativními faktory; jedná se o inženýrskou zkušenost, která vás vedie k výběru správné výrobní metody pro každou konkrétní aplikaci.

Vyžadovaná kvalifikovaná pracovní síla si také zaslouží zmínku. Provoz izotermických kovových lisů vyžaduje vysoce kvalifikované techniky, kteří rozumí složitému vzájemnému vlivu teploty, tlaku a rychlosti deformace. Příprava obsluhy je časově i finančně náročná a nalezení kvalifikovaných pracovníků na konkurenčním trhu práce dále zvyšuje provozní výzvy.

Žádné z těchto omezení nevylučují použití izotermického kování v automobilovém průmyslu. Jednoduše určují oblasti, kde tento proces přináší nejvyšší hodnotu: složité geometrie z obtížně kovatelných slitin, kde výjimečné mechanické vlastnosti a rozměrová přesnost ospravedlňují vyšší náklady na nástroje a zpracování. Pro vhodné aplikace převažují výhody těchto omezení zdaleka.

Při realistickém pochopení jak možností, tak omezení procesu je další otázkou, jak tyto specializované komponenty získat prostřednictvím automobilového dodavatelského řetězce.

Získávání izotermicky kovaných dílů pro automobilové dodavatelské řetězce

Rozumíte procesu, aplikacím a omezením. Nyní přichází praktická otázka, kterou čelí každý tým pro nákup: kde tyto komponenty ve skutečnosti nakoupit? Hledání kvalifikovaných dodavatelů izotermálně kovaných automobilových dílů není stejné jako hledání běžných tažených nebo litých dílů. Specializované vybavení, technická odbornost a certifikáty kvality, které jsou vyžadovány, znamenají, že tato schopnost je soustředěna u relativně malého počtu výrobců po celém světě.

Pro nákupní týmy v automobilovém průmyslu, které se v tomto prostředí orientují, může pochopení globální struktury dodavatelů, požadavků na kvalifikaci a typických lhůt pro nákup znamenat rozdíl mezi hladkým spuštěním projektu a nákladnými zdrženími.

Globální struktura dodavatelů a koncentrace kapacit

Trh s izotermickým kováním není rovnoměrně rozdělen. Významná výrobní kapacita existuje v Severní Americe, západní Evropě a Asii a Tichomoří, avšak počet dodavatelů s opravdu automobilově kvalifikovanou schopností zůstává omezený ve srovnání s konvenčními kovacími operacemi.

The globální trh s izotermickým kováním v roce 2024 dosáhl přibližně 9,01 miliardy USD a do roku 2029 se předpokládá, že vzroste na 12,23 miliardy USD při ročním složeném růstu (CAGR) 6,29 %. Regionálně vede Asie a Tichomoří s podílem 37,34 % trhu, následovaná západní Evropou a Severní Amerikou. Automobilový průmysl představuje významný koncový uživatelský segment, avšak letecký a obranný průmysl v současnosti tvoří největší segment s podílem 23,76 % trhu.

Trh zůstává poměrně fragmentovaný. Deset největších konkurentů dohromady drží pouze přibližně 21 % celkového trhu, mezi hlavní hráče patří například Allegheny Technologies Incorporated (ATI), Precision Castparts Corp., Bharat Forge a Aubert and Duval. Tato fragmentace znamená, že nákupní týmy mají na výběr, ale zároveň také vyžaduje důkladné hodnocení dodavatelů, neboť jejich schopnosti se výrazně liší.

Co to znamená pro nákup v automobilovém průmyslu? Nejedná se o komoditní trh, kde desítky vzájemně nahraditelných dodavatelů soutěží výhradně na základě ceny. Specializované izotermní kovové lisovací stroje, tepelně odolné materiály pro matrice a procesní know-how vytvářejí přirozené bariéry vstupu na trh. Dodavatelé, kteří do této kapacity investovali – ať už jde o zavedené hráče, jako je izotermní kování Wyman Gordon, nebo nové subjekty v Asii – představují omezenou skupinu kvalifikovaných partnerů.

Důležitá jsou také regionální aspekty. Nejrychleji rostoucí trhy jsou Asie a Tichý oceán a Blízký východ s předpokládanými ročními složenými mírami růstu (CAGR) 6,99 % a 6,74 % v období do roku 2029. U automobilových programů s globálním výrobním dosahem má tato geografická distribuce vliv na náklady na logistiku, dodací lhůty a odolnost dodavatelského řetězce.

Stupňová struktura a požadavky na kvalifikaci pro nákup automobilových komponentů

Jak automobiloví výrobci (OEM) skutečně nakupují kované komponenty? Porozumění stupňové struktuře pomáhá týmům pro nákup orientovat se v procesu kvalifikace a stanovit realistická očekávání pro rozvoj dodavatelů.

Většina výrobců automobilů (OEM) zakupuje kované komponenty prostřednictvím dodavatelů prvního nebo druhého stupně místo přímého nákupu od kováren. Dodavatel prvního stupně může například dodávat kompletní sestavy zavěšení, přičemž kované čepy náprav nebo řídící ramena zakoupí od specializované kovárny druhého stupně. Tato struktura znamená, že kovárny musí splňovat jak požadavky výrobců automobilů (OEM), které se šíří dolů dodavatelským řetězcem, tak i konkrétní požadavky svých přímých zákazníků – dodavatelů prvního stupně.

Certifikace IATF 16949 slouží jako základní kvalifikační požadavek pro dodavatele automobilového průmyslu. Tento standard systému řízení kvality, vyvinutý Mezinárodní automobilovou pracovní skupinou (IATF), zdůrazňuje prevenci vad a neustálé zlepšování. Tuto certifikaci drží více než 65 000 dodavatelů po celém světě a hlavní výrobci automobilů, jako jsou General Motors, Ford a Stellantis, ji vyžadují od svých dodavatelů prvního stupně.

Kromě certifikace by nákupní týmy měly potenciální dodavatele hodnotit ve více rozměrech:

• Dokumentace způsobilosti procesu prokazující statistickou kontrolu kritických parametrů
• Zkušenosti s procesem PPAP u automobilových zákazníků, včetně obeznámení se se zákaznickými specifickými požadavky
• Doba výroby prototypů a schopnost vyvíjet nástroje
• Výrobní kapacita a schopnost přechodu od výroby prototypů k sériové výrobě
• Geografická poloha a blízkost hlavních námořních přístavů pro globální logistiku
• Vnitřní inženýrská podpora pro optimalizaci konstrukce a výběr materiálů

Zákaznické specifické požadavky přinášejí dodatečnou složitost. Pokud dodavatel spolupracuje současně s více výrobci automobilů (OEM), musí spravovat různé formáty dokumentace, postupy schvalování a kritéria zkoušek navíc k základnímu standardu IATF 16949. Dodavatelé s ověřenými zkušenostmi z oblasti automobilového PPAP tyto nuance znají a dokáží efektivněji projít kvalifikačním procesem.

Důležitá je také integrace systému kvality. Jádrové nástroje AIAG, včetně APQP, PPAP, FMEA, MSA a SPC, musí být začleněny do provozních procesů dodavatele. Statistická regulace procesů (SPC) neustále monitoruje kritické parametry kování. Analýza měřicího systému (MSA) zajistí, že kontrolní zařízení poskytuje přesné a opakovatelné výsledky. Tyto schopnosti nejsou volitelnými doplňky; jsou základními požadavky pro účast v automobilovém dodavatelském řetězci.

Dodací lhůty, výroba prototypů a škálovatelnost objemů

Jak vypadá typický nákupní proces pro izotermicky kované automobilové komponenty? Pochopení časového plánu pomáhá manažerům programů efektivně plánovat a vyhnout se nepříjemným překvapením týkajícím se termínů.

Cesta obvykle začíná rychlým vývojem prototypů. Vývoj nástrojů a výroba prvních vzorků potvrzují, zda dodavatel splňuje požadavky na rozměry, mechanické vlastnosti a kvalitu. U složitých izotermických kovových výkovků může tato fáze trvat několik týdnů až měsíců v závislosti na složitosti součásti a požadavcích na návrh tvárnice.

Doba výroby prototypů se u jednotlivých dodavatelů výrazně liší. Někteří výrobci nabízejí služby rychlého vývoje prototypů s dodáním prvních vzorků již za 10 dní u jednodušších geometrií, zatímco u složitějších součástí vyžadujících rozsáhlý vývoj tvárnice může tato doba být výrazně delší. Dodavatelé s vlastními inženýrskými týmy často dokážou tuto fázi urychlit optimalizací návrhu pro výrobní proveditelnost ještě před zahájením výroby nástrojů.

Po úspěšné schválení prototypu přináší zahájení výroby své vlastní výzvy. Zvýšení výrobního objemu z množství určeného pro prototypy na vysokorychlostní automobilovou výrobu vyžaduje ověřené procesy, školené operátory a dostatečnou kapacitu lisů. Dodavatelé musí prokázat konzistentní kvalitu po celou dobu výroby, nikoli pouze u počátečních vzorků.

Geografická poloha ovlivňuje jak dodací lhůtu, tak náklady na logistiku. Blízkost hlavních přepravních uzlů je důležitá pro globální automobilové dodavatelské řetězce, kde se komponenty mohou přepravovat z Asie do montážních závodů v Severní Americe nebo Evropě. Dodavatel sídlící v blízkosti hlavního přístavu může zkrátit dobu přepravy a zjednodušit celní odbavení, což má přímý dopad na celkové náklady na dodání zboží a reakční schopnost dodavatelského řetězce.

Pro nákupní týmy při hodnocení dodavatelů zvažte Shaoyi (Ningbo) Metal Technology jako příklad toho, jak v praxi vypadá výběr kvalifikovaného dodavatele. Tento výrobce certifikovaný podle normy IATF 16949 kombinuje schopnost rychlého výrobního vzorkování – již během 10 dnů – s kapacitou pro vysokosériovou výrobu automobilových kovaných dílů, včetně zavěšení a hřídelí pohonu. Jeho vnitřní inženýrský tým podporuje optimalizaci návrhu, zatímco blízkost přístavu Ningbo umožňuje efektivní globální dodávky. Tato kombinace certifikace, technických možností a logistické pozice ilustruje kritéria, která mají rozhodující význam při zakoupení přesných kovaných automobilových součástek.

Samotný proces hodnocení nákupu obvykle trvá několik měsíců. Počáteční kontrola, příprava žádosti o cenovou nabídku (RFQ), posouzení kapacit, návštěvy provozů a objednávky vzorků vyžadují čas i zdroje. U kritických komponentů zrychlení tohoto procesu hrozí nedostatky kvality nebo poruchy dodávek, jejichž náklady daleko převyšují čas věnovaný důkladnému hodnocení.

Navazování dlouhodobých vztahů se dodavateli přináší výhody, které přesahují pouhou počáteční kvalifikaci. Už ustálené partnerství často vedou k upřednostněným cenám, prioritnímu plánování v době kapacitních omezení a společnému řešení problémů v případě jejich výskytu. Investice do rozvoje dodavatelů vytvářejí odolnost dodavatelského řetězce, která chrání harmonogramy projektů i kvalitu výsledků.

Poté, co jsou zohledněny všechny aspekty nákupu, je posledním krokem vypracování praktického rámce pro rozhodnutí, zda je izotermické kování vhodnou volbou pro vaše konkrétní automobilové aplikace.

Výběr izotermického kování pro automobilové komponenty

Nyní víte, co izotermické kování dokáže, kde dosahuje nejlepších výsledků a kde má svá omezení. Jak se však skutečně rozhodnete, zda je pro váš konkrétní díl správnou volbou? Právě zde se často zaseknou mnozí inženýři i nákupní týmy. Technologie zní působivě, ale její převod na konkrétní rozhodnutí „ano“ či „ne“ vyžaduje strukturovaný přístup.

Vytvořme si praktický rámec, který lze použít při rozhodování o jakémkoli aplikovaném případu izotermického kování – ať už jde o specifikaci nového zavěšení nápravy, posouzení nabídky dodavatele nebo srovnání alternativ výroby motorového pouzdra pro elektromobil.

Kdy je izotermické kování správnou volbou pro vaši aplikaci

Ne každá kovaná součást vyžaduje izotermické podmínky. Tento proces přináší největší přidanou hodnotu tehdy, když se shodují určité podmínky. Považujte je za kontrolní seznam, jehož splnění signalizuje výbornou vhodnost této technologie.

Izotermické kování je smysluplné především při práci s obtížně kovatelnými slitinami. Titanové třídy, jako je Ti-6Al-4V, a vysoce pevné hliníkové slitiny řad 6xxx a 7xxx reagují na deformaci při rovnoměrné teplotě výjimečně dobře. Tyto materiály se při běžném horkém kování praskají nebo nepravidelně tekou, avšak při odstranění teplotních gradientů se chovají předvídatelně.

Komplexní trojrozměrné geometrie představují další oblast výhodného uplatnění. Pokud má vaše součást složité tvary, malé poloměry zaoblení rohů, tenké průřezy nebo prvky, které by při konvenčním kování vyžadovaly rozsáhlé obrábění, umožňují izotermní podmínky dosažení tvaru téměř odpovídajícího hotovému výrobku (near-net-shape), čímž se výrazně snižuje počet sekundárních operací. Izotermně kované kotouče, zavěšení kol (suspension uprights) a pouzdra motorů všechny těží z této schopnosti.

Přesné rozměrové tolerance dále posilují výhodnost tohoto postupu. Pokud vaše aplikace vyžaduje tolerance užší, než může konvenční horké kování spolehlivě zajistit, a zároveň chcete minimalizovat následné obrábění, stává se řízená deformace při izotermním kování stále atraktivnější. Výhody izotermního kování v oblasti rozměrové konzistence přímo podporují statistickou regulaci procesu (SPC) a zjednodušují kvalifikaci PPAP.

Důležitá je také vysoká požadovaná úroveň mechanických vlastností. Pokud je pro výkon dílu kritická únavová životnost, pevnost v tahu a odolnost proti nárazu, dosahuje rovnoměrná mikrostruktura získaná izotermní deformací měřitelného zlepšení oproti konvenčním procesům. Komponenty kritické pro bezpečnost, jako jsou ojnice a zavěšení, často z tohoto důvodu ospravedlňují vyšší náklady na tento proces.

Nakonec uvažujte o ekonomice komplexně. Pokud úspory materiálu a snížení nákladů na následné obrábění kompenzují vyšší investice do nástrojů, stává se izotermní kování cenově konkurenceschopným i při objemech výroby používaných v automobilovém průmyslu. Tento výpočet dává nejlepší výsledky u drahých slitin, kde každý gram odpadu materiálu má význam, a u složitých dílů, u nichž čas potřebný na obrábění představuje významnou část celkových nákladů.

Klíčové otázky pro automobilové inženýry a nákupní týmy

Než se rozhodnete pro izotermické kování, systematicky projděte tyto otázky pro hodnocení. Pomohou vám určit, zda tento proces vyhovuje vaší aplikaci, a identifikovat schopnosti dodavatele, které potřebujete.

1. Jakou slitinu součást vyžaduje a jak se tento materiál chová za běžných podmínek kování? Titan a slitiny hliníku s vysokou pevností nejvíce profitují z izotermických podmínek.
2. Jak je složitá geometrie součásti? Prvky jako tenké stěny, hluboké kapsy, malé poloměry a složité trojrozměrné tvary výhodně využívají téměř hotového tvaru (near-net-shape), který umožňuje izotermické kování.
3. Jaké rozměrové tolerance a požadavky na povrchovou úpravu musí součást splňovat? Přesnější specifikace posilují argumenty ve prospěch izotermických podmínek.
4. Jaké jsou požadavky na mechanické vlastnosti? Vysoká únavová životnost, pevnost v tahu a odolnost proti nárazu jsou požadavky, které dobře odpovídají rovnoměrné mikrostruktuře dosažené izotermickým kováním.
5. Jaký objem výroby očekáváte a ospravedlňuje tento objem investici do nástrojů? Vyšší objemy rozprostírají náklady na formy na větší počet dílů, čímž se zlepšují náklady na jednotku.
6. Má dodavatel certifikaci IATF 16949 a relevantní zkušenosti s automobilovým procesem PPAP? Tato základní kvalifikace je pro automobilové dodavatelské řetězce nepodmíněnou podmínkou.
7. Jakou dobu výroby prototypů dodavatel nabízí a jak rychle dokáže přejít na plný výrobní objem? Schopnost rychlé výroby prototypů urychluje časové plány projektů.
8. Má dodavatel vlastní inženýrskou podporu pro optimalizaci návrhu a výběr materiálů? Spolupráce v oblasti inženýrství často zlepšuje výkon dílů a snižuje náklady.
9. Kde se dodavatel nachází ve vztahu k vašim montážním závodům a hlavním přístavům pro námořní dopravu? Geografická poloha ovlivňuje dodací lhůtu, logistické náklady a odolnost dodavatelského řetězce.
10. Jaké kapacity pro kontrolu kvality má dodavatel? Měly by být k dispozici nedestruktivní zkoušky (NDT), měření na souřadnicovém měřicím stroji (CMM), mechanické zkoušky a metalografická analýza.

Systematické procházení těchto otázek brání nákladným nesouladům mezi kapacitou výrobního procesu a požadavky konkrétního použití. Cílem není násilné uplatnění izotermického kování tam, kde nepatří, nýbrž identifikace aplikací, ve kterých skutečně přináší přidanou hodnotu.

Role izotermického kování v budoucí výrobě automobilů

Kam se tato technologie zařazuje do širšího vývoje výroby automobilů? Několik trendů naznačuje, že izotermické kování bude získávat stále větší význam a nebude se postupně redukovat na specializovanou, úzkou oblast.

The nutnost snižování hmotnosti stále intenzivněji. Ať už je to způsobeno předpisy týkajícími se spotřeby paliva, optimalizací dojezdu elektromobilů (EV) nebo cíli výkonu, automobiloví výrobci stále více usilují o snížení hmotnosti ve všech systémech vozidla. Vysokopevnostní hliníkové a titanové slitiny umožňují toto snížení hmotnosti a izotermické kování umožňuje tvarovat tyto slitiny do složitých součástí s vysokým výkonem.

Poptávka po konstrukčních komponentech pro elektromobily (EV) rychle roste. Pouzdra motorů, rámy ochranných krytů baterií, hřídele rotorů a součásti zavěšení pro elektromobily nabízejí všechny příležitosti pro izotermické kování. Tyto díly vyžadují kombinaci nízké hmotnosti, vysoké pevnosti a rozměrové přesnosti, kterou tento proces poskytuje. S rostoucím objemem výroby elektromobilů se ekonomika izotermického kování zlepšuje.

Požadavky na kvalitu v celém dodavatelském řetězci automobilového průmyslu stále rostou. Výrobci originálního vybavení (OEM) vyžadují vyšší indexy způsobilosti procesů, podrobnější dokumentaci a větší konzistenci od svých dodavatelů. Přirozená opakovatelnost izotermického kování a rovnoměrné vlastnosti materiálu, které tento proces poskytuje, odpovídají těmto požadavkům. Dodavatelé, kteří dokážou prokázat statistickou kontrolu svých izotermických procesů, získávají konkurenční výhodu.

Správný výrobní partner rozhoduje o všem při orientaci v těchto trendech. Pro nákupní týmy, které jsou připraveny posoudit kvalifikované dodavatele, Shaoyi (Ningbo) Metal Technology ilustruje klíčové schopnosti: certifikaci IATF 16949, rychlé výrobní vzorkování již za 10 dní, kapacitu pro vysokorozsahovou výrobu komponentů, jako jsou zavěšení a hřídele poháněných kol, vlastní inženýrskou podporu a blízkost k přístavu Ningbo pro efektivní globální dodávky. Tato kombinace certifikace, technických schopností a logistické pozice představuje to, co by měli automobiloví nákupní manažeři hledat při zakoupení přesně kovaných komponentů.

Tato technologie není vhodná pro každou aplikaci. Avšak u komponentů, pro které je vhodná, izotermické kování poskytuje kombinaci rozměrové přesnosti, mechanických vlastností a účinnosti využití materiálu, kterou konvenční procesy prostě nedokážou dosáhnout. Pochopení toho, kdy ji použít, a spolupráce s kvalifikovanými dodavateli, kteří ji mohou spolehlivě provádět, zajišťuje úspěch vašich projektů v čím dál náročnějším automobilovém prostředí.

Často kladené otázky k izotermickému kování v automobilovém průmyslu

1. Co je izotermické kování a jak se liší od konvenčního horkého kování?

Při izotermickém kování jsou jak polotovar, tak nástroje udržovány po celou dobu deformace při stejné zvýšené teplotě, čímž se eliminují teplotní gradienty způsobující nerovnoměrný tok materiálu při konvenčním kování. Zatímco tradiční horké kování využívá chladnější nástroje (150–300 °C) za účelem prodloužení životnosti nástrojů, to vede k rychlému povrchovému ochlazení a rozměrové nekonzistenci. Izotermické podmínky umožňují rovnoměrnou plastickou deformaci a výrobu tvarově téměř dokončených dílů s přesnějšími tolerancemi a lepšími mechanickými vlastnostmi, což je zvláště cenné pro obtížně kovatelné slitiny titanu a vysoce pevných hliníkových slitin používaných v automobilovém průmyslu.

2. Jaké automobilové komponenty nejvíce profitují z izotermického kování?

Izotermické kování se vyznačuje vynikající únavovou pevností a rozměrovou přesností součástí. Mezi klíčové aplikace patří díly pohonného ústrojí, jako jsou ojnice a klikové hřídele, které vydrží miliony zatěžovacích cyklů, součásti podvozku, například řídící páky a čepy s komplexními trojrozměrnými geometriemi, a díly specifické pro elektrická vozidla (EV), jako jsou pouzdra elektromotorů a nosné konstrukční prvky bateriových skříní. Tento proces je zvláště výhodný při zpracování titanu nebo hliníkových slitin řad 6xxx/7xxx, u nichž konvenční kování často selhává při dosahování požadovaných tolerancí a mechanických vlastností.

3. Proč je izotermické kování důležité pro výrobu elektrických vozidel?

Elektromobily vyžadují lehké, ale vysokopevnostní komponenty, aby byl dosažen maximální dojezd, a izotermické kování tuto požadavek naplňuje dokonale. Tento proces umožňuje výrobu složitých hliníkových geometrií pro pouzdra motorů, hřídele rotorů a rámy ochranných koster baterií s výjimečnými mechanickými vlastnostmi oproti litinovým součástkám. Snížení hmotnosti u elektromobilů má kumulativní efekt: lehčí konstrukční komponenty umožňují použít menší baterie, což dále snižuje hmotnost i náklady. Vysoká využitelnost materiálu a přesnost tvaru těsně u cílových rozměrů při izotermickém kování minimalizují odpad z drahých hliníkových polotovarů a zároveň zajišťují rozměrovou přesnost, kterou vyžadují montážní celky elektromobilů.

4. Jaké jsou hlavní výzvy izotermického kování pro automobilovou výrobu?

Hlavními výzvami jsou vysoké náklady na tvárnice z specializovaných materiálů TZM a MHC, které vydrží dlouhodobě zvýšené teploty, delší cykly způsobené pomalými rychlostmi deformace požadovanými pro řízenou deformaci a významné kapitálové investice do systémů lisů s vyhřívanými tvárnici. Opotřebení tvárnice je oproti konvenčnímu kování zrychlené a použití vakua nebo inertních plynů přináší dodatečnou provozní složitost. Nicméně u složitých geometrií z těžko kovatelných slitin často úspory materiálu a snížené náklady na obrábění tyto investice u objemů výroby automobilů kompenzují.

5. Jak najdu kvalifikované dodavatele izotermicky kovaných automobilových dílů?

Začněte ověřením certifikace IATF 16949, což je základní standard kvality pro dodavatele v automobilovém průmyslu. Posuďte dokumentaci o schopnosti procesu, zkušenosti s postupem PPAP u automobilových zákazníků a doby výroby prototypů. Geografická poloha má vliv na náklady na logistiku i na dodací lhůty. Například společnost Shaoyi (Ningbo) Metal Technology nabízí výrobu certifikovanou podle IATF 16949 s rychlou výrobou prototypů již za 10 dní, vlastní inženýrskou podporu a blízkost přístavu Ningbo, což umožňuje efektivní globální dodávky. Posuďte dodavatele podle jejich schopnosti postupně přejít od výroby prototypů ke vysokorozsahové výrobě při zachování stálé kvality.
