Co je forma v průmyslové výrobě a proč je důležitá

Když uslyšíte slovo „forma“, může vám v hlavě napadnout kostka, úmrtí nebo dokonce barvení vlasů. V průmyslové výrobě je však forma něco zcela jiného – a pochopení tohoto rozdílu vám může ušetřit tisíce dolarů nákladů spojených s nedorozuměními.

Definice výrobní formy

Tak co je forma v průmyslové výrobě? Jednoduše řečeno, forma pro výrobu je specializovaný přesný nástroj určený k řezání , tvarování nebo tváření materiálů do konkrétních tvarů. Na rozdíl od forem, které pracují s tekutými materiály, formy obvykle tvarují pevné materiály – zejména kovy – prostřednictvím působící síly.

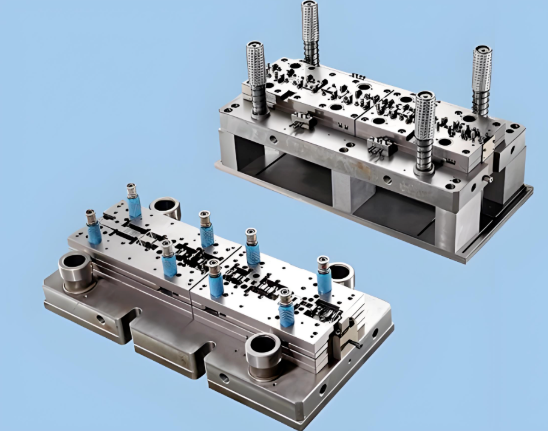

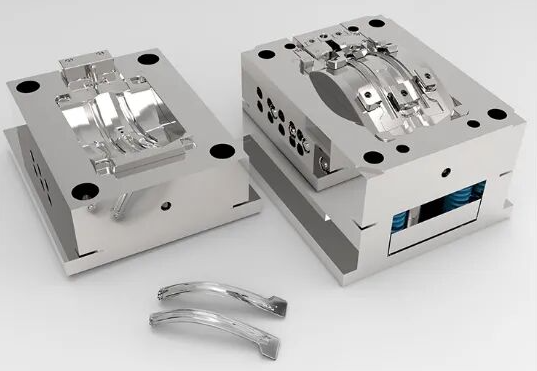

Razítková forma je přesný nástroj, který řeže a tvaruje kovy do funkčních tvarů. Obě poloviny formy jsou umístěny uvnitř lisy, která je schopna vyvinout dostatečnou sílu k provedení požadovaných funkcí formy.

Co jsou vlastně tvárnice? Představte si je jako speciálně navržené formy pro průmyslové aplikace – jen místo těsta řežou ocel, hliník a jiné kovy s neuvěřitelnou přesností. Definice, kterou používají výrobci tvárnice, zahrnuje nástroje vyrobené z kalené nástrojové oceli, složené z mužských částí (pístů) a ženských částí (tvárnících dutin), které společně působí za obrovského tlaku.

Proč jsou tvárnice důležité v moderní výrobě

Zde se věci stávají zajímavými – a právě zde se často objevuje záměna. Setkáte se se dvěma souvisejícími, ale odlišnými pojmy:

• Výroba nástrojů - Výroba samotné tvárnice, od návrhu přes obrábění a dokončení
• Výroba s využitím tvárnice - Použití dokončených tvárnice k sériové výrobě dílů

Proč je to důležité? Představte si, že objednáte „služby v oblasti výroby tvárnice“, zatímco ve skutečnosti potřebujete někoho, kdo bude existujícími tvárnice provádět výrobu. Takové nedorozumění by mohlo zpozdit váš projekt o týdny a úplně vyčerpat váš rozpočet.

Jaký je skutečný význam výroby forem? Zamyslete se nad tímto: téměř každá kovová součást vašeho automobilu, telefonu nebo domácích spotřebičů vznikla z plochého plechu, který forma přeměnila na funkční díl. Od automobilových uchycovacích prvků po letecké a kosmické komponenty umožňují formy hromadnou výrobu konzistentních a vysoce kvalitních dílů, které by bylo ekonomicky nemožné vyrábět ručně. Pochopení toho, co jsou formy ve výrobě, vám poskytne základ pro lepší rozhodování o nářadí – a právě to budeme v tomto průvodci podrobně zkoumat.

Základní funkce a součásti výrobních forem

Nikdy jste se zamysleli, co se ve skutečnosti odehrává uvnitř lisovací formy během těch zlomků sekundy trvajících výrobních cyklů? Porozumění základním funkcím formovacího nářadí není pouze akademickou záležitostí – má přímý dopad na kvalitu vašich dílů, rychlost výroby a nakonec i na vaši ziskovost.

Čtyři základní funkce formy

Každá výrobní matrice plní během každého zdvihu lisy čtyři zásadní funkce. Tyto funkce probíhají v přesném pořadí, často za zlomky sekundy, a jakákoli slabina v jedné oblasti ovlivňuje celý provoz.

• Hledání - Nejprve musí být materiál umístěn s absolutní přesností. Vodící kolíky, orientační díry a polohovací prvky zajistí, že se váš plech umístí přesně tam, kde má být – často s tolerancí 0,0001 palce. Představte si to jako vpichování jehly do jehly ve vysoké rychlosti tisíckrát denně.
• Upínání - Jakmile je materiál umístěn, musí zůstat na svém místě. Pružiny matrice a držáky plechu působí řízeným tlakem, aby upevnily obrobek během operace. Příliš malá upínací síla způsobí posun materiálu; příliš velká může vést k trhlinám nebo nadměrnému opotřebení.
• Pracovní - Tady se děje kouzlo. Razítko se používá k řezání, ohýbání, tažení nebo tvarování materiálu do jeho konečného tvaru. Součásti razítka a matrice spolupracují s přesnými vůlemi – obvykle přibližně 10 % tloušťky materiálu u řezných operací – a přeměňují ploché polotovary na funkční díly.
• Uvolňování - Po tvarování musí být hotový díl čistě vyražen bez poškození. Odprašovací desky, vyhazovací kolíky a vyhazovací mechanismy uvolní dokončený díl a připraví razítko na další cyklus.

Toto je to, co tento proces činí fascinujícím: tyto čtyři funkce neprobíhají pouze postupně – navzájem se dynamicky ovlivňují. Například nesprávné upnutí materiálu během pracovní fáze může způsobit jeho posunutí, čímž se poruší mechanismus uvolnění a potenciálně dojde k poškození jak dílu, tak razítka pro lisovací aplikace .

Jak razítka přeměňují suroviny

Když vkládáte plech do lisovací formy, stáváte se svědkem pečlivě naplánované transformace. Horní a dolní části formy se za obrovského tlaku – někdy přesahujícího několik set tun – spojí a během několika milisekund se rovný materiál promění v přesně tvarovanou součást.

Vztah mezi razítkem a formou je zvláště kritický. Razítko se pohybuje směrem dolů skrz materiál, zatímco podložka formy poskytuje protilehlou řeznou hranu. Podle společnosti Moeller Precision Tool je obvykle odchylka podložky formy větší než průměr špičky razítka o 5–10 % tloušťky proráženého materiálu – tato „zlomová mez formy“ vytváří prostor nezbytný pro čistý řez.

Pochopte-li tyto součásti formy a způsob jejich vzájemného působení, můžete problémy rychleji diagnostikovat a již v počáteční fázi návrhu lépe rozhodovat.

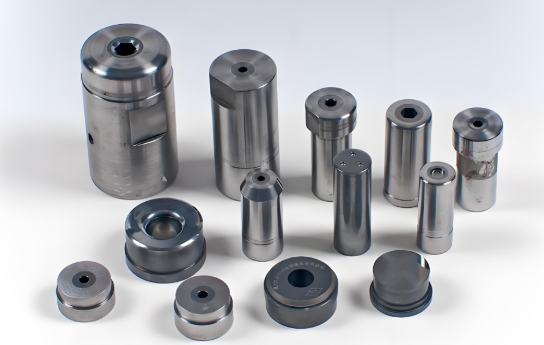

Osm základních součástí formy přiřazených k jejich funkcím

Lisovací nástroj obsahuje mnoho dílů, které spolupracují ve shodě. Níže jsou uvedeny osm základních součástí formy, které by měl každý inženýr i zakoupení znát:

Komponent	Hlavní funkce	Co dělá
Matrice (patky)	Základna/centrování	Slouží jako montážní základna pro všechny ostatní komponenty; obvykle se vyrábí z oceli nebo hliníkových slitin
Vodicí kolíky a pouzdra	Hledání	Zajišťují přesné zarovnání horní a dolní poloviny matrice s tolerancí do 0,0001 palce; k dispozici jsou typy s třením nebo kuličkovými ložisky
Kopty	Pracovní	Mužská součást, která se vtlačuje do materiálu pro řezání nebo tváření; k dispozici v kruhovém, čtvercovém, oválném a speciálním tvaru
Vložka razníku	Pracovní	Ženská protějšek poskytující protilehlou řeznou hranu; rozměr je o 5–10 % větší než u razníku, aby byl zajištěn správný vůle
Držák polotovaru/odvíračka	Uchycení/uvolnění	Zajišťuje materiál během pracovní fáze a odvírá hotové díly z razníku při zdvihovém pohybu
Pružiny pro tvářecí nástroje	Upínání	Zajišťují řízenou sílu pro uchycení a odvírání; k dispozici jsou mechanické nebo dusíkové plynové typy
Držáky matric	Umístění/práce	Udržují razníky a tlačítka přesně ve vymezené poloze; běžné jsou typy s kuličkovým zámkem, ramenním a trubkovým (trumpetovým) tvarem hlavy
Vyhazovače/vyhozovače	Uvolňování	Vytlačují hotové díly z dutiny raznice, aby nedošlo k jejich zaseknutí nebo poškození

Všimněte si, že některé komponenty plní více funkcí? Například držák polotovaru zároveň slouží jak pro upínání, tak pro uvolňování. Tato vzájemná propojenost vysvětluje, proč zdánlivě nepatrné problémy s jednotlivými komponenty mohou vyústit v závažné výrobní potíže.

Jakmile jsou tyto základní principy jasné, jste připraveni se seznámit s různými typy raznic – každý typ je navržen pro konkrétní aplikace a výrobní požadavky.

Typy raznic používaných ve výrobních operacích

Výběr nesprávného typu raznice pro váš projekt je jako použít máslovou nožičku na řezání oceli – technicky jde sice o řezný nástroj, ale je zcela nevhodný pro daný úkol. Vzhledem k tomu, že je k dispozici desítky různých variant raznic, pochopení toho, který typ odpovídá vašim výrobním požadavkům, může rozhodnout mezi rentabilní efektivitou a nákladnou přepracovávkou.

Postupné vs. přenosové vs. kombinované nástroje

Tyto tři kategorie razítek představují pracovní koně kovové výroby. Každá z nich zpracovává přeměnu rovného plechu na hotový díl jiným způsobem a vaše volba závisí především na složitosti dílu, objemu výroby a rozpočtových omezeních.

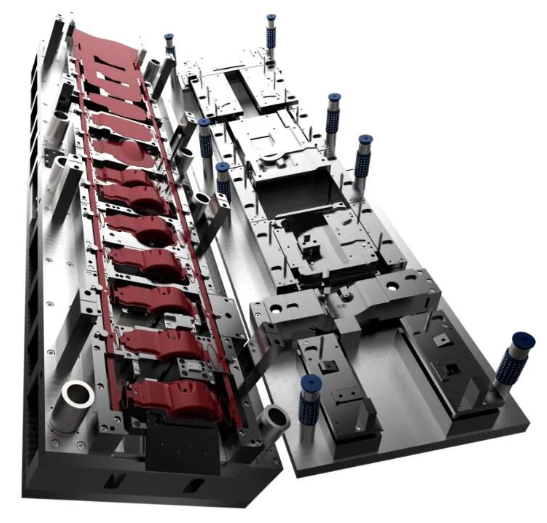

Progresivní nástroje fungují jako montážní linka stlačená do jediného nástroje. Jak vysvětluje společnost Larson Tool, tato razítka se skládají z několika stanic uspořádaných za sebou, přičemž každá stanice vykonává konkrétní operaci, jak se kovový pás posouvá tlakovým strojem. V první stanici mohou být například vyraženy vodící otvory, ve druhé stanici je vyříznut vnější obrys, ve třetí stanici je ohnuta lemová lišta atd. – vše probíhá při každém zdvihu lisu.

Co činí progresivní razítka zvláště výkonnými? vysokorozsahovou výrobou složitých dílů přičemž zajišťují výjimečnou konzistenci. Složitý design však vyžaduje vyšší počáteční náklady na tvárnice a přísnější plány údržby. Pokud vyrábíte tisíce automobilových uchycovacích prvků nebo elektronických spon, postupné tvárnice poskytují neporazitelnou nákladovou efektivitu na jednu součástku.

Složené nástroje zvolí jiný přístup – provádí více operací v jediném zdvihu místo toho, aby je rozdělovaly do několika stanic. Představte si, že stříhání, ohýbání a reliéfní tvarování probíhají současně v rámci jednoho souboru tvárnice. Tato integrace výrazně zkracuje výrobní dobu a eliminuje nutnost dalších nastavení tvárnice.

Kdy má smysl použít složenou tvárnici? Podle společnosti Durex Inc. jsou tyto tvárnice pro kovové lisování ideální pro středně velké, složité součásti používané ve spotřebním zboží a lékařských zařízeních. Jejich jednodušší konstrukce ve srovnání se střídavými tvárnici znamená nižší náklady na údržbu a snížené počáteční náklady – i když nejsou vhodné pro extrémně složité geometrie či masivní výrobní šarže.

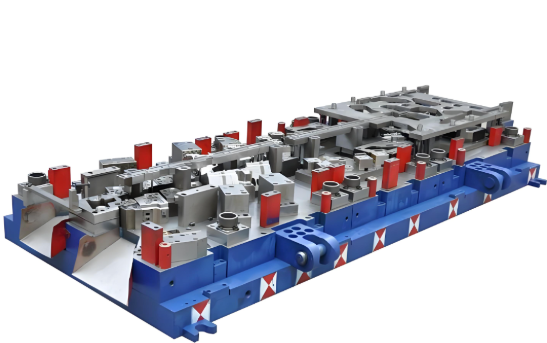

Přenosové matice přemísťovat obrobky mezi stanicemi pomocí mechanických přenosových systémů, místo aby byly části připevněny k nosnému pásu. Tento přístup se zabývá většími nebo složitějšími díly, které by byly nepraktické pro postupné operace. Ovládaný přenos udržuje vysokou přesnost a zároveň nabízí škálovatelnost pro složité sestavy běžné v odvětví letectví a těžkých strojů.

Zní to složitě? - Ano, je. Přenosové lisy mají vyšší náklady na nářadí a instalaci kvůli jejich sofistikovaným převodním mechanismům, což je činí nejvhodnějšími pro střední až vysoké objemy výroby, kde schopnost obsluhovat složité díly odůvodňuje investici.

Vysvětleny kategorie specializovaných materiálů

Kromě těchto tří velkých zařízení je k dispozici několik speciálních strojů pro výrobu nástrojů:

• Střihací matrice - Výchozí bod pro mnoho výrobních procesů. Tyto jednoduché razníky stříhají konkrétní tvary z plechových desek a vyrábějí čistě oříznuté polotovary s minimálními odpady. Jejich jednoduchý design je cenově výhodný pro výrobu základních součástí a přípravu surovin pro následné operace.
• Tahové matice - Přeměňují ploché polotovary na trojrozměrné tvary prostřednictvím hlubokého tažení. Jedná se například o nápojové plechovky, automobilové palivové nádrže nebo kuchyňské dřezy – tedy jakékoli součásti, které vyžadují výraznou hloubku ve vztahu k jejich průměru.
• Čepovací nástroje - Zajišťují vynikající přesnost pro podrobné a jemně dokončené součásti. Průmysl šperků i výrobci lékařských zařízení spoléhají na razníky pro razení, pokud je klíčová kvalita povrchu a rozměrová přesnost.
• Reliéfní raznice - Vytvářejí vystouplé nebo zapadlé vzory na povrchu kovů, čímž přidávají jak estetickou hodnotu, tak funkční prvky, jako je zlepšený úchop nebo identifikace značky.
• Razníky s ocelovým pravítkem - Co je to vyražování v pružných materiálech? Na tuto otázku odpovídají nástroje s ocelovými řezy. Tyto vyražovací nástroje využívají tenké ocelové ostří umístěná v podložce k řezání měkčích materiálů, jako jsou pryž, pěna, těsnění a dokonce i aplikace pro řezání látek. Jsou výrazně levnější než nástroje z kalené oceli, což je činí ideálními pro výrobu menších sérií nebo pro výrobu prototypů.
• Kovačské formy - Tvarování zahřátých kovových polotovarů pomocí tlakové síly namísto řezání nebo lisování. Často se používá při výrobě vysoce pevných součástí pro automobilový a letecký průmysl, kde je důležitá integrita materiálu.
• Lití formy - Speciálně navržené pro procesy tlakového lití, při nichž je roztavený kov za tlaku vstřikován do dutiny formy. Na rozdíl od lisovacích nástrojů musí tyto nástroje odolávat extrémním teplotám a tepelným cyklům.

Porovnání typů forem: Přiřazení nástrojů požadavkům

Výběr vhodných lisovacích nástrojů vyžaduje vyvážení několika faktorů. Tato srovnávací tabulka shrnuje klíčová kritéria rozhodování:

Typ kostky	Hlavní funkce	Nejlepší použití	Výrobní objem	Relativní složitost
Postupná matice	Postupné víceoperací tváření	Automobilové sponky, elektronické držáky, složité malé díly	Vysoký objem (100 000+ dílů)	Vysoká – vícestanoviční, složité časování
Složený štěpek	Současné víceoperací v jediném zdvihu	Středně složité ploché díly, lékařské komponenty	Střední množství (10 000–100 000 kusů)	Střední – jednodušší než postupné tváření
Přenosová matrice	Velké/složité díly přemísťované mezi stanovišti	Letadlové konstrukce, komponenty těžkého strojního vybavení	Střední až vysoká výrobní velikost	Vysoká – přenosové mechanismy zvyšují složitost
Vyřezávací matice	Vyřezávání tvarů z plechových polotovarů	Základní součásti, příprava na sekundární operace	Všechny objemy	Nízká – jednoduchý návrh
Tažecí forma	Vytváření trojrozměrných tvarů z plochých polotovarů	Kontejnery, kryty, hluboce tažené díly	Střední až vysoká výrobní velikost	Střední až vysoká – závisí na hloubce tažení
Tvářecí matrice	Vysoce přesné povrchové dokončení	Šperky, lékařské přístroje, přesné součásti	Malá až střední výrobní velikost	Střední – klíčová je přesnost
Stálová pravítková matice	Řezání pružných/měkkých materiálů	Těsnění, pěna, pryž, řezací matrice pro textil	Malá až střední výrobní velikost	Nízká – ekonomická konstrukce
Lití formou	Tvarování roztaveného kovu za tlaku	Složité díly a pouzdra z hliníku / zinku	Vysoký objem	Vysoká – řízení tepla je kritické

Všimli jste si vzor? Vyšší složitost obecně koreluje s vyššími počátečními náklady, ale nižšími náklady na jednotlivý díl při výrobě v velkém měřítku. Postupné tvárnice mohou stát desetkrát více než jednoduchá střižná tvárnice, avšak při výrobě milionů dílů se tato počáteční investice vyplatí díky vyšší rychlosti a konzistenci.

Při posuzování možností zvažte následující rozhodovací faktory:

• Geometrie dílu – Složité tvary s více prvky upřednostňují postupné nebo převodové tvárnice
• Roční objem – Vyšší výrobní objemy ospravedlňují sofistikovanější (a dražší) návrhy tvárnice
• Požadavky na tolerance – Přesnější tolerance mohou vyžadovat složené nebo razítkové tvárnice
• Tloušťka materiálu – Tlustší materiály často využívají přístup s převodovými tvárnici
• Rozpočtové omezení – Omezené rozpočty vás mohou nutit vybrat jednodušší typy nástrojů s větším podílem ručních sekundárních operací

Porozumění těmto kategoriím nástrojů vám poskytne slovní zásobu pro efektivní komunikaci se svými partnery v oblasti výroby nástrojů. Nyní se podívejme, jak se tyto nástroje ve skutečnosti vyrábí – od počátečního návrhu až po výrobně použitelný nástroj.

Kompletní pracovní postup výroby nástrojů

Nikdy jste se zamysleli, jak se nástroj dostane z konceptuální kresby až po přesný nástroj schopný vyrábět miliony identických dílů? Tato cesta zahrnuje mnohem více než jen řezání kovu – je to systematický inženýrský proces, ve kterém každý krok navazuje na předchozí. Zrychlení kterékoli fáze vás přivede k drahému přepracování nebo předčasnému selhání nástroje.

Od návrhového konceptu po dokončený nástroj

Jak vyrobit nástroj, který bude spolehlivě fungovat po mnoho let? Dodržujte tento osvědčený pracovní postup, který zkušení výrobci nástrojů zdokonalovali po desetiletí. Každá fáze má svůj konkrétní účel a vynechání kterékoli fáze je receptem na katastrofu.

1. Návrh a revize pro výrobní proveditelnost (DFM) - Vše začíná podrobným náčrkem formy a analýzou návrhu pro výrobu (DFM). Váš inženýrský tým zkoumá návrh součásti a společně jej optimalizuje pro výrobu formy. To zahrnuje přidání úkosů, aby se součásti čistě vyjímaly, úpravu tloušťky stěn za účelem prevence deformací a definování dělících rovin za účelem minimalizace viditelných stehů. Podle GOHO Tech může navýšení doby vývoje v fázi DFM o jeden týden ušetřit šest týdnů na úpravách nástrojů později.
2. Simulace toku formovací hmoty - Ještě před tím, než je do oceli proveden jakýkoli řez, simulační software přesně předpovídá, jak se materiál bude chovat při toku, plnění dutiny a tváření. Toto digitální testování odhaluje potenciální vady, jako je uvěznění vzduchu nebo koncentrace napětí – problémy, jejichž oprava po vyrobení nástroje by byla extrémně nákladná. Můžete si to představit jako kouzelnou kouli pro váš projekt výroby nástrojů.
3. Výběr materiálu - Výběr správné třídy nástrojové oceli určuje životnost vašeho nástroje, požadavky na údržbu a kvalitu výroby. Pro většinu aplikací zůstává nástrojová ocel třídy H13 průmyslovým standardem díky své vynikající odolnosti proti tepelnému šoku a opotřebení. Pokus o úsporu peněz za použití levnější oceli je drahá chyba – taková ocel selže velmi rychle.
4. Přesné obráběcí operace - Fáze obrábění nástroje přeměňuje bloky oceli na funkční součásti nástroje. CNC frézky vyřezávají hlavní tvary s počítačově řízenou přesností, zatímco elektroerozní obrábění (EDM) zpracovává jemné detaily, ostré rohy a hluboké prvky, které nelze dosáhnout běžným řezáním.
5. Tepelné ošetření - Po obrábění jsou ocelové součásti podrobeny vakuumové tepelné úpravě, aby dosáhly požadované tvrdosti (obvykle 44–48 HRC) a houževnatosti. Tento neviditelný krok přeuspořádá vnitřní strukturu oceli tak, že je dostatečně tvrdá na odolání tlaku vstřikování, ale zároveň dostatečně houževnatá na odolání prasklinám způsobeným tepelným napětím.
6. Povrchová úprava - Jádra a dutiny jsou ručně důkladně broušeny, aby byl dosažen hladký povrch požadovaný pro kvalitní litinové díly. U estetických komponentů může být povrch broušen až do zrcadlového lesku. Jedna malá rýha na povrchu formy se přenese na každý jednotlivý vyrobený díl.
7. Montáž a zkušební ověření - Všechny dokončené komponenty – jádra, dutiny, vysouvací kolíky a posuvné části – jsou spojeny do finální montáže. Kompletní nástroj je poté podroben zkušebnímu odlití (T1), při němž jsou vyrobeny první díly a změřeny podle specifikací. Tento krok ověření potvrzuje, že nástroj je připraven k sériové výrobě ještě před tím, než opustí výrobní zařízení.

Moderní technologie ve výrobě forem

Dnešní výroba forem využívá sofistikovaných výrobních technologií, které by ještě před několika desetiletími působily jako vědecká fikce. Pochopení těchto technologií vám pomůže posoudit schopnosti dodavatelů a pochopit, proč přesné nástroje vyžadují vyšší ceny.

Cnc frézování představuje základ moderních operací obrábění forem. Počítačové numericky řízené systémy (CNC) využívají rotující nástroje pro řezání, které jsou řízeny programem v jazyce G-kód, a odstraňují materiál s neuvěřitelnou přesností. Moderní pětiosé CNC stroje dokážou přistupovat k obrobkům téměř z jakéhokoli úhlu, čímž vytvářejí složité geometrie s menším počtem upínání a s přesnějšími tolerancemi, než by kdy bylo možné dosáhnout manuálními metodami.

EDM (Electrical Discharge Machining) zvládá to, co konvenční řezání nedokáže. Tato technologie využívá řízené elektrické jiskry k erozi tvrdé oceli a umožňuje vytvářet ostré vnitřní rohy, hluboké úzké drážky a složité detaily, ke kterým nelze dosáhnout rotujícími nástroji. Pro výrobce forem, kteří vyrábějí složité postupné matrice, je EDM nezbytnou technologií.

Drátové EDM přesnost ještě zvyšuje. Tenký elektricky nabíjený drát řeže kov jako sýrový nožík cheddar – pouze s přesností měřenou v desetitisícinách palce. Tato technologie se vyznačuje vynikající kvalitou hran při výrobě razítek a matric a minimální deformací povrchu.

Důležitý je vzájemný vztah mezi těmito technologiemi. Typická výrobní sekvence nástroje může začínat hrubým CNC obráběním za účelem rychlého odstranění velkého množství materiálu, následovaným dokončovacím CNC obráběním pro hlavní povrchy, poté elektroerozívním obráběním (EDM) pro složité prvky a nakonec drátovým elektroerozívním obráběním (wire EDM) pro profily razítek vyžadující řezné hrany s zrcadlovým povrchem.

Inženýrské aspekty v celém tomto pracovním postupu přímo ovlivňují výkon a životnost nástroje. Správné vůle mezi razítkem a matricí, dostatečné vytažné úhly pro vyhození dílů, vyvážené vlastnosti tepelné roztažnosti a optimalizované umístění chladicích kanálů jsou všechny faktory, které rozhodují o tom, zda bude váš dokončený nástroj poskytovat roky spolehlivé služby nebo se stane zdrojem problémů s údržbou.

Po pochopení tohoto pracovního postupu následuje další kritické rozhodnutí – výběr vhodných materiálů pro vaši konkrétní aplikaci, což je volba, která výrazně ovlivňuje životnost nástroje, náklady na údržbu a kvalitu výroby.

Výběr materiálu pro matrice a inženýrské aspekty

Navrhli jste dokonalý nástroj, promysleli jste si pracovní postup a vybrali jste ideální typ nástroje pro vaše výrobní potřeby. Nyní vás čeká rozhodnutí, které vás bude pronásledovat – nebo odměňovat – po celá léta: z jakého materiálu má být váš nástroj vyroben? Zvolíte-li správně, váš nástrojový nástroj vydrží stovky tisíc cyklů bez jakýchkoli potíží. Zvolíte-li špatně, budete muset součásti nahradit ještě před ukončením prvního výrobního čtvrtletí.

Třídy nástrojových ocelí pro výrobu nástrojů

Nástrojové oceli nejsou všechny stejné. Každá třída nabízí jedinečnou kombinaci tvrdosti, houževnatosti, odolnosti proti opotřebení a obrábění – a pochopení těchto kompromisů je klíčové pro správné rozhodování o nástrojovém vybavení.

Co odlišuje nástrojovou ocel od běžné oceli? Podle společnosti Protolabs obsahují nástrojové oceli 0,5–1,5 % uhlíku a legující prvky, jako jsou chrom, vanad, wolfram a molybden. Tyto prvky tvoří karbidy, které nástrojům a formám dodávají výjimečnou tvrdost a odolnost proti opotřebení. Avšak zde je háček – mezi tvrdostí a houževnatostí vždy existuje kompromis. Čím je ocel tvrdší, tím je křehčí.

Podívejme se podrobněji na nejčastěji používané třídy nástrojových ocí, které se v praxi výroby nástrojů setkáte:

D2 (nástrojová ocel pro studené práce) - Mistr odolnosti proti opotřebení. S přibližně 12% obsahem chromu a tvrdostí dosahující 58–62 HRC se D2 vyznačuje v aplikacích s vysokým opotřebením, jako jsou razítkové formy, operace stříhání a řezné formy. Její slabou stránkou je však špatná odolnost proti tepelné únavě a omezená houževnatost – což ji činí nevhodnou pro lití za vysokých teplot nebo pro nástroje vystavené tepelným cyklům.

A2 (nástrojová ocel kalitelná vzduchem) - Vyvážený výkonný materiál. Kalení vzduchem namísto kalení vodou nebo olejem zajišťuje menší deformaci při tepelném zpracování. S tvrdostí okolo 55–62 HRC a střední odolností proti nárazu ocel A2 vyplňuje mezeru mezi odolností proti opotřebení a houževnatostí. Je to váš první výběr pro univerzální tvářecí nástroje, formovací nástroje a aplikace, kde je důležitá dobrá rozměrová stabilita.

O1 (Ocel kalitelná v oleji) - Specialista na přesnost. Díky předvídatelnosti a snadnému tepelnému zpracování se ocel O1 dobře obrábí a dosahuje tvrdosti 57–64 HRC. Široce se používá pro měřicí přístroje, řezné nástroje a formovací matrice, kde je rozměrová přesnost důležitější než extrémní odolnost proti opotřebení.

S7 (Ocel odolná proti nárazu) - Nárazový tlumič. Pokud jsou vaše matrice a nástroje vystaveny opakovaným nárazovým zatížením, poskytuje ocel S7 s tvrdostí 54–58 HRC vynikající houževnatost bez křehkosti. Kladívka, razítka a těžké stříhací matrice spoléhají na tento druh oceli, aby odolaly trhlinám způsobeným opakovaným mechanickým nárazem.

H13 (Ocel pro horké práce) - Termální bojovník. Udržuje strukturální integritu při teplotách až 540 °C (1000 °F); ocel H13 v tvrdosti 45–55 HRC je průmyslový standard pro lití do forem z hliníku a zinku, vysokorozsáhlé vstřikování plastů a jakékoli aplikace spojené s opakovanými cykly zahřívání a ochlazování.

P20 (ocel pro plastové formy) - Kamarád obráběče. Předtužená na tvrdost pouze 28–32 HRC, ocel P20 se snadno obrábí bez nutnosti následné tepelné úpravy. Je cenově výhodná pro prototypové formy, nástroje pro krátké výrobní série a aplikace, kde není vyžadována extrémní tvrdost.

Přiřazení materiálů výrobním požadavkům

Výběr materiálu pro kovové formy neznamená hledání „nejlepší“ oceli – jde o přizpůsobení vlastností materiálu konkrétním výrobním požadavkům. Níže najdete komplexní srovnání, které vám pomůže při rozhodování o konstrukci forem:

Typ materiálu	Rozsah tvrdosti (HRC)	Nejlepší použití	Odolnost proti opotřebení	Zvažování nákladů
Nástrojová ocel D2	58-62	Vysoce opotřebitelné razítkovací, střižné a orážecí formy	Vynikající	Střední – dobrý poměr cena/výkon pro aplikace s vysokým opotřebením
Nástrojová ocel A2	55-62	Univerzální formy, tvářecí nástroje	Dobrá	Střední – vyvážený poměr výkonu a ceny
Nástrojová ocel O1	57-64	Řezné nástroje, měřicí přístroje, prototypy	Mírný	Nižší – ekonomické pro nástroje s nízkým počtem výrobků
Ocel na nástroje S7	54-58	Dopadové matrice, razníky, kladiva	Mírný	Střední – odůvodněné pro aplikace s rázovým zatížením
Nástrojová ocel H13	45-55	Lití do tryskových forem, horké kování, vstřikovací formy	Dobrá	Vyšší – nezbytné pro tepelné aplikace
Nástrojová ocel P20	28-32	Prototypové formy, krátkodobá výroba	Nízká-střední	Nižší – snížený čas obrábění kompenzuje náklady na materiál
Karbid wolframu	>80	Vysokouživnostní vložky, dlouhověké střižné nástroje	Vynikající	Premium – odůvodněné pouze pro extrémně opotřebivé prostředí
Beryliová bronzová slitina	35-45	Jádrové kolíky, posuvné části vyžadující odvod tepla	Mírný	Premium – tepelná vodivost ospravedlňuje náklady v oblastech kritických pro chlazení

Kdy se investice do premium materiálů osvědčí? Zvažte tyto scénáře:

• Výrobní objem přesahuje 500 000 cyklů - Úspory na jednotlivé součásti díky prodloužené životnosti nástrojů zdaleka převyšují náklady na premium materiály. Jak Neway uvádí, materiály H13 a karbid dosahují životnosti nástrojů přesahující 500 000 výstřelů v náročných aplikacích.
• Zpracování abrazivních materiálů - Sklem plněné plasty, vyztužené kompozity nebo slitiny hliníku s vysokým obsahem křemíku vyžadují vložky z oceli D2 nebo karbidu, aby se udržela kvalita řezné hrany.
• Tepelné cyklování je nevyhnutelné - Lití do litnic nebo horké kování ničí méně odolné oceli během několika týdnů. Odolnost oceli H13 proti tepelné únavě není volitelná – je nezbytná.
• Dokončení povrchu je kritické - Estetické díly vyžadují oceli, jako je H13, které lze leštit do zrcadlového lesku a které tento stav udržují i za provozního namáhání.
• Musí být dodrženy přesné tolerance - Objemové smrštění pod 0,3 % po kalení je kritické pro nástroje pro přesné tváření. Ocel A2 a berýliová měď se vyznačují vynikající rozměrovou stabilitou.

Zkušení konstruktéři nástrojů vědí následující: výběr materiálu nezahrnuje pouze počáteční náklady – jde o celkové náklady na vlastnictví. Nástrojová ocel za nižší cenu vás sice může na počátku ušetřit 15 %, avšak pokud ji budete muset nahradit třikrát častěji, ztratíte peníze i výrobní čas. Ještě horší je, že neustálé opotřebení nástroje způsobuje kolísání kvality, které se může negativně odrazit na celé vaší výrobní činnosti.

Správná volba materiálu také výrazně ovlivňuje požadavky na údržbu. Tvrdší oceli odolávají opotřebení, avšak mohou se při nárazových zatíženích rozštípnout, což vyžaduje pečlivější zacházení. Odolnější třídy materiálů snášejí zátěž, ale opotřebují se rychleji, a proto vyžadují častější broušení nebo výměnu řezných hran. Vaše schopnosti provádět údržbu a výrobní plány by měly být zohledněny při každém rozhodnutí o materiálu.

Jakmile je volba materiálu jasná, dalším krokem je posoudit, jak se tyto volby nástrojů pro stříhání a tváření uplatňují v různých průmyslových odvětvích – každé s vlastními požadavky na přesnost rozměrů, výrobní objemy a certifikace kvality.

Odvětvové aplikace od automobilového průmyslu po leteckou techniku

Vybrali jste typ nástroje pro stříhání a tváření, mapovali jste si pracovní postup a zvolili jste vhodné materiály. Ale zde je realita – to, co skvěle funguje při stříhání a tváření automobilových upevňovacích prvků, může naprosto selhat při výrobě konstrukčních součástí pro letecký a kosmický průmysl. Průmysl nástrojů pro stříhání a tváření nepoužívá univerzální řešení, protože každé odvětví klade zvláštní požadavky na přesnost rozměrů, materiály, výrobní objemy a certifikace kvality.

Automobilové aplikace tvárních nástrojů

Projedete-li se kolem jakéhokoli moderního vozidla, vidíte tisíce součástí vyráběných tvářením do nástrojů. Od karosérie, která určuje estetický vzhled automobilu, až po skryté konstrukční úhelníky zajišťující bezpečnost pasažérů – výroba nástrojů a tvárných nástrojů pro automobilový průmysl se dotýká téměř každé části výroby vozidel.

Uvažujme například vnější karosérie – dveře, kapoty, kryty kol a zadní kryty kol. Tyto součásti vyžadují takzvané nástroje třídy A. Podle Master Products , jsou tvárné nástroje třídy A navrhovány pro extrémní spolehlivost a vyráběny z vysoce odolných materiálů – obvykle z nejtvrdších dostupných ocelí. Proč jsou kladené tak přísné požadavky? Každá tvářená karoserní deska musí být zcela hladká a bez jakýchkoli vad, protože tyto povrchy jsou na dokončeném výrobku výrazně viditelné.

Čísla vyprávějí příběh: jediný progresivní nástroj třídy A může během své životnosti vyrobit několik milionů vyražených dílů na míru. Proto výroba nástrojů a forem pro automobilové aplikace vyžaduje prémiové ceny – počáteční investice se vyplatí po celá léta vysokorozsáhlé výroby.

Mimo viditelné panely automobilové formy vyrábějí:

• Konstrukční součástky - Sloupy odolné proti nárazu, zpevněné nosníky a rámové členy, které vyžadují přesné tváření a konzistentní materiálové vlastnosti
• Upevnění a montážní hardware - Motorové podpěry, závěsy podvozku a montážní body interiéru, které se vyrábí ve velkém množství (milióny kusů)
• Složky převodovek a pohonných jednotek - Ozubená kola, skříně a spojovací díly, u nichž lití do forem v automobilovém průmyslu umožňuje výrobu složitých geometrií z lehkých slitin

Certifikace zde má obrovský význam. Certifikace IATF 16949 – standard pro řízení kvality v automobilovém průmyslu – ovlivňuje každý aspekt výroby tvárných nástrojů pro automobilové aplikace. Tato certifikace vyžaduje dokumentované procesy řízení kvality, statistickou regulaci procesů a úplnou sledovatelnost od suroviny až po hotový díl.

Průmyslově specifické požadavky na tvárné nástroje

Mimo automobilový průmysl každý průmyslový segment přináší specifické výzvy, které ovlivňují konstrukci tvárných nástrojů, výběr materiálů a protokoly kvality.

Aplikace v letectví

Představte si tolerance tak úzké jako ±0,001 palce – to je realita kovového stříhání v leteckém průmyslu. Podle společnosti Die-Matic dokonce i nepatrné odchylky mohou ohrozit funkčnost dílu nebo jeho montážní pasování, čímž hrozí nákladné přepracování nebo zpoždění celého projektu.

Formovací nástroje pro letecký a kosmický průmysl čelí dodatečné složitosti způsobené materiály, které zpracovávají. Titan, Inconel a specializované hliníkové slitiny nabízejí vynikající poměr pevnosti k hmotnosti, avšak představují jedinečné výzvy při tváření. Nesprávná síla lisu, konstrukce nástrojů nebo manipulace mohou vést ke vzniku trhlin, zášlapu nebo trvalé deformace. Právě zde se stává kritickým odborné znalosti a inženýrská zkušenost v oblasti průmyslových formovacích nástrojů – výběr vhodných povlaků pro matrice, optimalizace lisovací síly a konstrukce geometrie matric speciálně pro tyto náročné slitiny.

V leteckém a kosmickém průmyslu jsou běžné vícekrokové operace tváření. Mnoho součástí vyžaduje hluboké tažení, složité ohyby nebo několik etap tváření. Postupné a vícestanovišťové matrice umožňují tvarování těchto složitých tvarů v řízených a opakovatelných sekvencích. Někteří výrobci dokonce kombinují stříhání s precizním obráběním – nejprve stříhají hlavní část součásti a poté obrábějí kritické prvky za účelem dosažení extrémně úzkých tolerancí.

Spotřební elektronika

Hliníkový plášť vašeho chytrého telefonu, pouzdra konektorů ve vašem notebooku, stínící závěsy uvnitř vašeho televizoru – všechny tyto součásti vznikly z plochého plechu pomocí přesných tvárních nástrojů. Spotřební elektronika vyžaduje:

• Zpracování extrémně tenkých materiálů (často s tloušťkou pod 0,5 mm)
• Složité geometrie s malými poloměry zaoblení rohů
• Estetické povrchové úpravy srovnatelné s automobilovými standardy třídy A
• Výrobu vysokých objemů s možností rychlé výměny nástrojů

Lékařské přístroje

Tvární nástroje pro lékařská zařízení jsou provozovány v nejpřísnějších kvalitních režimech v celé výrobě. Chirurgické nástroje, součásti implantátů a pouzdra diagnostických zařízení vyžadují nejen rozměrovou přesnost, ale také úplnou sledovatelnost materiálu a ověřené výrobní postupy. Jediná vadná součást může ohrozit bezpečnost pacienta, a proto je dokumentace kontroly kvality stejně důležitá jako samotné fyzické nástroje.

Stavební materiály

Na opačném konci spektra přesnosti se formy zaměřené na stavebnictví prioritně soustředí na odolnost namísto mikrotolerance. Pro plechy na střechy, konstrukční úhelníky, komponenty pro vytápění, ventilaci a klimatizaci (HVAC) a architektonické lišty jsou vyžadovány formy schopné zpracovávat tlustší materiály vysokou rychlostí. Ačkoli jsou tolerance méně přísné než u leteckých aplikací, životnost forem se stává rozhodující, pokud se zpracovává ocel vysoké tloušťky po několik kilometrů.

Vzor je zřejmý: úspěšná výroba forem se přizpůsobuje jedinečnému průniku požadavků na přesnost, materiálových výzev, objemů výroby a certifikačních nároků v každém průmyslovém odvětví. Pochopení toho, kam se vaše aplikace v těchto spektrech řadí, přímo ovlivňuje každé rozhodnutí týkající se formy – od počátečního návrhu přes výběr materiálu až po kvalifikaci partnera. Co se týče rozhodnutí, faktory nákladů ovlivňující vaši investici do forem si zaslouží stejně důkladnou analýzu.

Faktory nákladů a investiční rozhodnutí týkající se forem

Zde je nepohodlná pravda o výrobě forem: nejlevnější nabídka zřídka přináší nejnižší celkové náklady. Porozumění tomu, co ve skutečnosti ovlivňuje cenu formy – a jak se tyto faktory promítají do vaší výrobní ekonomiky – odděluje zkušené nákupce od těch, kteří drahocenné lekce získávají na vlastní kůži.

Porozumění faktorům ovlivňujícím cenu formy

Co rozhoduje o tom, zda bude cena vaší výrobní formy 15 000 USD nebo 150 000 USD? Pět navzájem propojených faktorů určuje konečnou cenu, a každý z nich si zaslouží pečlivé zvážení již ve fázi plánování.

Složitost a konstrukční prvky

Podle Carsai Precision Parts , náklady zvyšující konstrukční prvky zahrnují úzké tolerance vyžadující další zpracování, složité geometrie nutné pro vícestupňové nástroje a sekundární operace, jako je závitování nebo vyvrtávání závitů. Jednoduchá střižná forma s jednou řeznou operací může stát jen zlomek ceny postupné formy se dvanácti stanicemi, která postupně provádí řezy, ohyby a tvarování.

Uvažujte o tom takto: každá další funkce ve vašem návrhu dílu znamená další pracovní stanice v razítku, menší vůle nebo složitější mechanismy. Ten elegantní ohnutý lemový prvek s přesně vyraženým otvorovým vzorem? Nádherné inženýrské řešení, ale vyžaduje sofistikované nástroje, jejichž návrh, obrábění a ověření trvá déle.

Výběr materiálu

Váš výrobce razítek čelí dvěma rozhodnutím týkajícím se materiálů: jakou třídu oceli použít pro samotné razítko a jaký materiál bude razítko zpracovávat. Oba faktory výrazně ovlivňují náklady. Vysoce kvalitní nástrojové oceli, jako je např. H13, nebo karbidové vložky jsou dražší než standardní třídy, avšak poskytují delší životnost nástrojů, což investici často ospravedlní. Zpracování materiálů s vysokou pevností nebo speciálních materiálů naopak obvykle vyžaduje robustnější nástroje a větší kapacitu lisu – což zvyšuje jak náklady na razítko, tak provozní náklady.

Požadavky na tolerance

Přesnější tolerance zvyšují náklady díky přesnějším požadavkům na obrábění, dalším krokům kontroly a nástrojovým materiálům vyšší kvality. Jak uvádí referenční materiál, příliš přísné specifikace tolerancí často vedou k nepotřebnému nárůstu nákladů bez funkčního přínosu. Chytrý přístup? Specifikujte pouze to, co vaše aplikace skutečně vyžaduje. Pokud funkčně postačí tolerance ±0,005 palce, nevyžadujte ±0,001 palce jen proto, že zní impresivněji.

Požadavky na produkční objem

Objem ovlivňuje rozhodování o investicích do tvárnice způsobem, který se na první pohled může jevit protiintuitivně. Vyšší objemy ospravedlňují sofistikovanější (a dražší) návrhy tvárnice, protože náklady na nástroje se rozdělí mezi větší počet dílů. Například postupná tvárnice za 100 000 USD, která vyrábí 1 milion dílů, přidává na každý kus pouze 0,10 USD. Stejná tvárnice vyrábějící pouze 10 000 dílů přidává na každý kus 10 USD – což často činí jednodušší a levnější nástroje chytré volbou pro nižší objemy.

Sekundární operace

Poštampovací procesy, jako je povrchová úprava, pokovování, montáž a tepelné zpracování, zvyšují náklady, avšak často jsou nezbytné. Kombinování operací během stříhání/stampování však může efektivně snížit celkové zpracovatelské náklady. Zkušený výrobce tvárnice dokáže identifikovat příležitosti pro integraci sekundárních operací do hlavní tvárnice, čímž eliminuje kroky manipulace a snižuje celkové náklady na díl.

Hodnocení investice do tvárnice

Chytré rozhodování o investici do tvárnice vyžaduje pohled za rámec počáteční nabídky, abychom porozuměli dlouhodobé ekonomice výroby. Níže je uvedeno, jak posoudit, zda konkrétní investice do tvárnice má finanční smysl.

Analýza nákladů na jeden díl

Základní výpočet je jednoduchý: celkové náklady na nástroje vydělíme očekávaným výrobním množstvím a poté přičteme náklady na výrobu jednoho dílu. Skutečné složitosti však leží v podrobnostech. Podle Palomar Technologies výpočet skutečného ROI vyžaduje zahrnutí všech nákladů vzniklých ještě před tím, než systém začne provádět výrobní práci – instalace, školení, počáteční údržba a ověřovací běhy.

Uvažujme praktický příklad: Šablona za 50 000 USD, která během pěti let vyrobí 500 000 dílů, přináší náklady na nástroje ve výši 0,10 USD za kus. Připočtěte 0,15 USD za kus na materiál a 0,08 USD za kus na práci, a celkové náklady dosáhnou 0,33 USD za kus. Porovnejte to s alternativními postupy, jako je CNC obrábění za 2,50 USD za kus, a investice do šablony se stane přesvědčivou.

Zohlednění prvního průchodu (FTY)

Tradiční výpočty výtěžnosti často nezachycují skutečný obraz. Výpočet známý jako první průchod (FTY) zahrnuje nejen výsledky kontrol, ale také opravy v rámci procesu. Pokud váš stávající proces dosahuje výtěžnosti pouze 70 %, zatímco automatizovaný proces založený na šablonách dosahuje výtěžnosti 99 %, může tento nárůst sám o sobě ospravedlnit významné investice do nástrojů během několika let.

Rozvaha rozpočtu podle výrobního objemu

Vaše výrobní kapacita výrazně ovlivňuje vhodné investice do nástrojů:

• Výroba prototypů (1–100 kusů) - Pro malé šarže je výroba z plechu nebo měkké nástroje často ekonomičtější než tvrdé výrobní nástroje. Firmy zabývající se výrobou nástrojů často nabízejí prototypové nástroje za sníženou cenu za účelem ověření před tím, než se rozhodnete pro nástroje určené pro sériovou výrobu.
• Nízký objem výroby (100–10 000 kusů) - Jednoduché jednooperativní nástroje nebo nástroje s ocelovým pravítkem nabízejí vstupní cenovou úroveň. Průmysl výroby nástrojů nabízí řadu možností v různých cenových kategoriích pro tento náročný střední segment.
• Střední množství (10 000–100 000 kusů) - Složené nástroje nebo základní postupné nástroje se stávají ekonomicky výhodnými. Náklady na nástroje na jeden kus klesají na úroveň, kdy zlepšení kvality díky specializovaným nástrojům ospravedlňují investici.
• Vysoký objem (100 000+ dílů) - Postupné nebo převodní nástroje poskytují nejnižší náklady na jeden kus. Vysoce kvalitní materiály a sofistikované konstrukce se vracejí prostřednictvím prodloužené životnosti nástroje a snížení prostojů způsobených údržbou.

Skryté faktory nákladů

Kromě zřejmých položek ovlivňují celkovou investici do tvárnice několik nepřímých faktorů:

• Snižování času nastavení - Automatické systémy mohou nahradit několik ručních operací, čímž uvolní personál pro jiné úkoly a umožní výrobu 24/7
• Kvalitní konzistence - Přesnost a opakovatelnost eliminují ztráty výtěžku způsobené odchylkami při ručním provozu
• Požadavky na údržbu - Tvárnice vyšší kvality vyžadují méně častý zásah, čímž se snižují jak přímé náklady na údržbu, tak přerušení výroby
• Spolupráce se dodavateli - Zapojení výrobců tvárnice do návrhu v rané fázi často přináší největší úspory nákladů optimalizací dílů pro efektivní stříhání

Vztah mezi počátečními náklady na tvárnici a dlouhodobou výrobní ekonomikou sleduje jasný vzorec: vyšší počáteční investice do kvalitního nástrojového vybavení, vysoce kvalitních materiálů a důkladné validace obvykle vedou k nižším celkovým nákladům během celé výrobní série. Úspory na úkor kvality tvárnice vytvářejí falešnou ekonomiku – rozdíl zaplatíte prostřednictvím údržby, přepracování a předčasné výměny.

Když jsou nákladové faktory jasné, další klíčovou záležitostí je udržovat výkonnost vašich tvárníků na vrcholné úrovni prostřednictvím správných postupů údržby.

Údržba tvárníků a maximalizace životnosti nástrojů

Investovali jste tisíce – možná stovky tisíc – korun do přesného nástrojového vybavení. Nyní vzniká otázka: jak tuto investici chránit? Porozumění tomu, jak správně používat tvárník, sahá daleko za samotný provoz lisu. Rozdíl mezi životností tvárníku 200 000 cyklů a 2 miliony cyklů často závisí na postupech údržby, jejichž náklady jsou relativně malé, avšak výnosy obrovské.

Nejlepší postupy preventivní údržby

Podle The Phoenix Group údržba tvárníků se v tomto kontextu vztahuje na systematický proces prohlídky, opravy a optimalizace tvárníků používaných v výrobních procesech. Klíčovým slovem je zde „systematický“ – reaktivní údržba po výskytu poruch stojí výrazně více než preventivní péče.

Představte si zpracování nástrojů jako péči o výkonné vozidlo. Nepřeskočíte výměnu oleje a nepředpokládáte, že váš motor vydrží dlouho. Stejně tak vyžadují nástroje strojů pravidelnou pozornost, aby udržely svůj maximální výkon. Účinná preventivní údržba sleduje tuto hierarchii:

• Denní vizuální kontroly - Rychlé kontroly během přepínání výroby odhalí vznikající problémy ještě předtím, než se stanou kritickými. Vyhledejte hromadění nečistot, viditelné poškození a neobvyklé vzory opotřebení.
• Týdenní měření výkonu - Sledujte klíčové ukazatele, jako je kvalita řezu, rozměrová přesnost a doby cyklu. Klesající hodnoty signalizují vznikající problémy.
• Měsíční podrobné posouzení - Dokumentujte postupné opotřebení řezných hran, zkontrolujte napětí pružin, ověřte srovnání (zarovnání) a prozkoumejte mazací systémy.
• Čtvrtletní odborné hodnocení - Přizvěte odborníky, kteří posoudí součásti, které byste sami mohli přehlédnout, a zachytí jemné varovné signály.

Mazání si zaslouží zvláštní pozornost u jakéhokoli nástroje pro tváření. Správný výběr a aplikace maziva snižují tření, brání vzniku záškrty a prodlužují životnost komponentů. Pokud se spotřeba maziva výrazně zvýší – takže je nutné ho aplikovat častěji, aby byla zachována požadovaná výkonnost – váš nástroj vám tím signalizuje, že je třeba uplatnit opatření.

Rozpoznání, kdy nástroje vyžadují pozornost

Jak poznáte, že vaše nástroje pro strojní operace blíží své mezí životnosti? Sakazaki uvádí několik kritických varovných signálů, které vyžadují okamžitý zásah:

• Vizuální poškození - Viditelné odlupování nebo praskliny podél řezných hran, nadměrné opotřebení vytvářející nerovné povrchy, stopy únavy materiálu na oblastech vysokého namáhání
• Snížení výkonu - Drsné nebo rozšlapené řezné hrany místo čistých řezů, vznik otřepů vyžadujících dodatečné dokončení, rozměrové odchylky přesahující povolené tolerance
• Pokles účinnosti - Zvýšený řezný tlak potřebný pro běžné materiály, snížené rychlosti výroby za účelu zachování kvality, vyšší podíl zmetků
• Zvyšující se náročnost údržby - Týdenní broušení namísto měsíčních plánů, opakované úpravy pro udržení přesnosti, nouzové opravy se stávají běžnou záležitostí

Když se tyto příznaky objeví, je vaše nástrojová matrice obvykle v provozu s účinností 60–70 %. Proces výroby pomocí matrice se posunul od tvorby hodnoty k ničení hodnoty – každý cyklus vyrábí díly, jejichž náklady jsou vyšší, než by měly být, a zároveň hrozí poruchy kvality.

Ekonomika obnovy versus výměny závisí na několika faktorech. Proaktivní výměna matrice při 70–80 % její životnosti maximalizuje návratnost investice a zároveň zajišťuje stabilitu výroby. Počkání na úplné selhání nese riziko katastrofálních výrobních přerušení, jejichž náklady jsou mnohem vyšší než náklady plánované výměny. Při rozhodování zvažte současné výkonnostní ukazatele ve srovnání se specifikacemi, plánovaná okna údržby za účelem minimálního narušení provozu a dodací lhůty pro náhradní nástrojové vybavení.

Špatná údržba vytváří řetězové náklady, které sahají dál než jen zřejmé. Kvalitní nedostatky zvyšují náklady na třídění, zvyšují pravděpodobnost dodání vadných dílů a ohrožují nákladné opatření u zákazníků. Ztráta času lisu na dočasné úpravy zdvojnásobuje náklady na údržbu, pokud následně musí být provedeny trvalé opravy. Investice do systematické péče o tvárnice přináší výhody napříč celou vaší výrobou – od lisovací linky až po expedici a montáž.

Výběr správného partnera pro výrobu tvárnice

Prošli jste různými typy tvárnice, materiály, postupy údržby i výpočty nákladů. Nyní přichází rozhodnutí, které spojuje všechny tyto aspekty: kdo bude ve skutečnosti vaše nástroje vyrábět? Výběr správného výrobce tvárnice není jen dalším rozhodnutím o dodavateli – je to volba partnera, jehož schopnosti přímo určují, zda váš projekt uspěje, nebo se stane drahocennou poučkou o tom, co dělat nebudete.

Na co se zaměřit při výběru partnera pro výrobu tvárnice

Porozumění výrazu „nástroje a tvárnice“ jde dál než pouhé definice – znamená to uvědomit si, že odborné znalosti vašeho partnera se stanou vaší konkurenční výhodou. Při hodnocení potenciálních dodavatelů se zaměřte na tyto klíčové oblasti kvalifikace:

Certifikace a normy kvality

Certifikáty nejsou jen ozdobou na stěně – jsou vaší pojistkou. Podle Modo Rapid potvrzuje norma ISO 9001 existenci strukturovaných procesů, zatímco pro automobilové aplikace je nezbytná certifikace podle IATF 16949. Dodavatel bez příslušného certifikátu je jako řidič bez pojištění – možná se vám nic nestane, ale podstupujete významné riziko.

Pro automobilové projekty je certifikace podle IATF 16949 povinná. Tato norma vyžaduje dokumentované postupy řízení jakosti, statistickou regulaci procesů a úplnou sledovatelnost. Společnost Shaoyi tuto normu plně naplňuje: její řešení pro přesné tvárnice pro lisování jsou podložena certifikací IATF 16949 a pokročilou technologií CAE simulací, která odhalí potenciální vady ještě před tím, než se vůbec dostanou do výroby.

Technické možnosti a vybavení

Posuďte, zda váš potenciální partner disponuje technologiemi, které jsou potřebné k dodání požadovaných výsledků. Klíčové schopnosti, které je třeba ověřit, zahrnují:

• Pokročilého simulačního softwaru - Simulace CAE (počítačem podporované inženýrství) předpovídá tok materiálu, identifikuje potenciální vady a optimalizuje návrhy ještě před tím, než je vůbec něco oceli opracováno. Tato technologie výrazně snižuje náklady spojené s pokusy a omyly.
• Moderní obráběcí centra - CNC vybavení s možnostmi od 3 os až po 5 os, dále EDM a drátové EDM pro složité prvky
• Zařízení pro kontrolu kvality - CMM (souřadnicové měřicí stroje), přístroje pro měření drsnosti povrchu a zařízení pro zkoušky tvrdosti
• Vnitřní tepelné zpracování a dokončovací operace - Dodavatelé s kompletními vnitřními kapacitami snižují zpoždění a rizika spojená s kvalitou, která vznikají při externím zadávání zakázek

Jak uvádí společnost BIG DAISHOWA, nízkokvalitní nástroje často vedou k nekonzistentnímu výkonu, což ztěžuje udržení přesných tolerancí během celé výrobní série. Výrobní a kontrolní procesy, které stojí za výrobou nástrojů, rozhodují o tom, zda obdržíte konzistentní a spolehlivé nástroje nebo nástroje s problémy.

Technická odbornost a spolupráce

Kvalifikovaný partner pro výrobu nástrojů nejen realizuje vaše návrhy – zlepšuje je. Hledejte týmy, které nabízejí analýzu návrhu pro výrobu (DFM), aktivně navrhují optimalizace z hlediska nákladů a výkonu a průběžně transparentně komunikují během celého životního cyklu projektu.

Silná komunikace je stejně důležitá jako kvalitní nástrojové vybavení. Podle odborníků z odvětví patří mezi dobré komunikační praktiky odpověď do 24 hodin, jasná dokumentace, týdenní aktualizace pokročilosti během vývoje nástrojů a digitální fotografie či videa jednotlivých fází výroby. Pokud dodavatel před podpisem smlouvy pomalu odpovídá na e-maily, zamyslete se, jak bude komunikovat poté.

Metriky rychlosti a spolehlivosti

Doba do uvedení na trh často určuje úspěch projektu. Posuďte potenciální partnery podle realistických časových rámů, které skutečně dokážou dodržet. Někteří výrobci nabízejí možnosti rychlého prototypování – například Shaoyi dodává nástroje pro výrobu prototypů již za pouhých 5 dní, což umožňuje rychlejší ověření návrhu ještě před tím, než se přikročí k výrobě nástrojů pro sériovou výrobu.

Podíl schválení při prvním posouzení odhaluje operační excelenci. Podíl 93 % schválení při prvním posouzení – jako dosahuje například Shaoyi – znamená méně iterací, snížené náklady na vývoj a kratší dobu do zahájení výroby. Při hodnocení kvality výroby nástrojů a forem je tento ukazatel velmi vypovídající o inženýrské důslednosti partnera.

Úspěšné zahájení vašeho projektu s tvářidly

Kromě výběru partnera existuje několik postupů, které výrazně zvyšují vaše šance na úspěch projektu při práci s tvářidly ve výrobě:

Zapojte se do návrhového procesu co nejdříve

Největší úspory nákladů vznikají spoluprací během návrhu dílu – nikoli až po dokončení výkresů.

Poskytněte úplné technické specifikace

Nejasnosti vyvolávají problémy. Sdílejte komplexní informace, včetně geometrie dílu se všemi jasně definovanými tolerancemi, očekávaných výrobních objemů (jak počátečních, tak celoživotních odhadů), specifikací materiálů a požadavků na povrchovou úpravu, a jakýchkoli požadavků na certifikaci nebo sledovatelnost.

Plánujte ověření

Zahrňte do rozpočtu čas i prostředky pro zkušební výrobu ještě před zahájením plné výroby. Kontrola prvního vzorku, kontrola rozměrů a studie způsobilosti zajišťují, že vaše nástroje fungují podle návrhu. Spěchání s tímto krokem kvůli dodržení termínů často vede k větším zdržením, pokud se problémy projeví až během výroby.

Stanovte jasné požadavky na údržbu

Proberte požadavky na preventivní údržbu, dostupnost náhradních dílů a služby obnovy již předem. Pochopení těchto faktorů vám pomůže stanovit rozpočet pro celkové náklady na vlastnictví, nikoli pouze pro počáteční investici do nástrojů.

Co je v praxi excelence v oblasti nástrojů a forem? Je to kombinace certifikovaných systémů kvality, pokročilých technologií, reaktivní inženýrské podpory a ověřených ukazatelů výkonnosti. Partneři splňující tyto standardy – jako například Shaoyi se svým komplexním návrh a výroba forem – dodávají cenově výhodné a vysoce kvalitní nástroje přizpůsobené standardům OEM.

Devět rozhodnutí, která jsme probrali – od výběru typu formy přes volbu materiálů, postupy údržby a kvalifikaci partnera – společně určují, zda vaše investice do forem přinese vynikající návratnost investice (ROI) nebo se stane varovným příkladem. Díky tomuto poznání jste nyní schopni učinit informovaná rozhodnutí, která ochrání vaši investici, optimalizují vaši výrobu a posílí vaši konkurenceschopnost v jakémkoli odvětví, ve kterém působíte.

Často kladené otázky týkající se nástrojů ve výrobě

1. Co je to nástroj ve výrobní hale?

V továrně je razítko specializovaným přesným nástrojem určeným k řezání, tvarování nebo tváření materiálů – především kovů – do konkrétních tvarů. Na rozdíl od forem, které pracují s tekutými materiály, razítka tvarují pevné materiály působením síly. Skládají se z mužských částí (razících nástrojů) a ženských částí (razených dutin), vyrobených z kalené nástrojové oceli, které společně působí pod obrovským tlakem a přeměňují surový plech na funkční součásti používané v automobilovém, leteckém, elektronickém a zdravotnickém průmyslu.

2. Jaký je rozdíl mezi výrobou razítek a výrobou pomocí razítek?

Výroba nástrojů (formovacích nástrojů) se týká procesu vytváření samotného formovacího nástroje – od návrhu v CADu a simulace přes přesné obrábění, tepelné zpracování a ověření. Výroba s použitím formovacích nástrojů znamená použití dokončených nástrojů k sériové výrobě dílů. Zaměnění těchto pojmů může způsobit zpoždění projektů o týdny a výrazně ovlivnit rozpočet. Pochopení tohoto rozdílu vám pomůže přesně komunikovat se svými partnery ve výrobě nástrojů a objednat správné služby pro vaše výrobní potřeby.

3. Jak si vybrat mezi postupnými, složenými a převodními nástroji?

Postupné tvární nástroje provádějí postupné operace, přičemž kov postupuje skrz více stanic – ideální pro výrobu velkých sérií (100 000 a více kusů) složitých malých součástí, jako jsou automobilové uchycovací prvky. Složené tvární nástroje provádějí několik operací jediným zdvihem, což je nejvhodnější pro střední objemy výroby složitých plochých součástí. Převodní tvární nástroje přesouvají větší polotovary mezi stanicemi pomocí mechanických systémů a jsou vhodné pro součásti letadlového průmyslu a těžkého strojírenství. Výběr závisí na složitosti součásti, objemu výroby, požadavcích na přesnost a rozpočtových omezeních.

4. Jaké jsou nejvhodnější třídy nástrojové oceli pro výrobu tvárních nástrojů?

Ocel D2 (58–62 HRC) nabízí vynikající odolnost proti opotřebení pro lisovací aplikace s vysokým stupněm abraze. Ocel A2 poskytuje vyvážený výkon a dobré rozměrové stability pro univerzální tvárnice. Ocel H13 (45–55 HRC) zachovává svou integritu při teplotách až 540 °C, čímž se stala průmyslovým standardem pro lití do forem. Ocel S7 pohlcuje nárazy pro aplikace s vysokým zatížením rázem. Výběr materiálu závisí na zpracovávaných materiálech, výrobním objemu, tepelných požadavcích a specifikacích tolerance – kvalitní materiály často ospravedlňují vyšší náklady díky prodloužené životnosti nástrojů přesahující 500 000 cyklů.

5. Jaké certifikace by měl mít partner vyrábějící tvárnice?

ISO 9001 potvrzuje strukturované procesy řízení kvality jako základní požadavek. Pro automobilové aplikace je nezbytné mít certifikaci IATF 16949 – ta vyžaduje dokumentované systémy řízení kvality, statistickou regulaci procesů a úplnou sledovatelnost. Partneři jako Shaoyi kombinují certifikaci IATF 16949 s pokročilou technologií CAE simulací, aby odhalili vady ještě před zahájením výroby. Dále ověřte schopnosti včetně CNC obrábění, technologie elektroerozního obrábění (EDM), vlastní tepelné úpravy, kontrolních zařízení s souřadnicovým měřicím strojem (CMM) a úrovně schválení v prvním průchodu nad 90 %.
