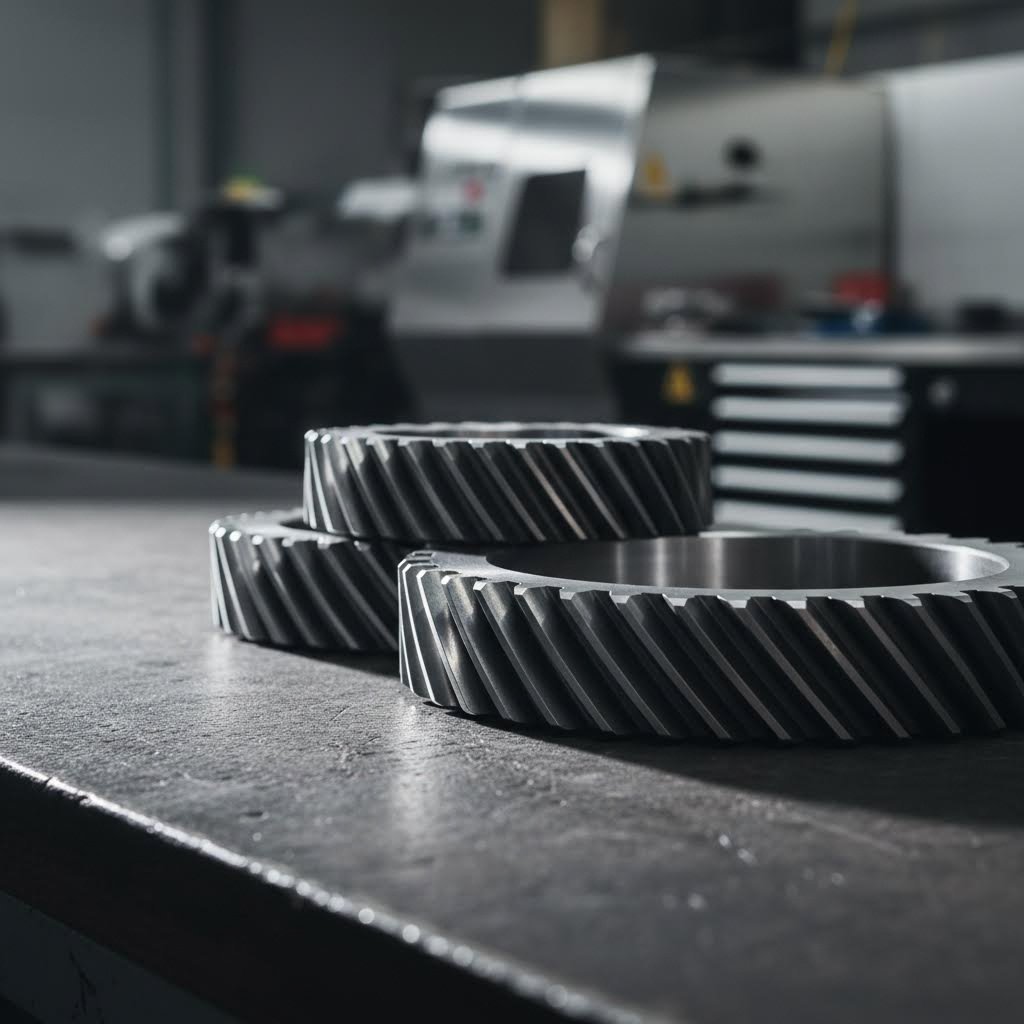

Porozumění vlastním kovaným ozubeným kolům v závodních aplikacích

Když milisekundy rozhodují mezi vítězi a ostatními závodníky, má každá součástka v převodovce vašeho vozu velký význam. Vlastní kovaná ozubená kola pro závodní převodovky představují špičku inženýrského řešení pohonu – přesné komponenty navržené tak, aby zvládly extrémní točivý moment, odolaly náročným teplotním cyklům a přenášely výkon s vynikající účinností. Ale co přesně tyto ozubené kola činí tak výjimečnými a proč je vážní závodníci považují za nezbytnou investici?

Základní myšlenkou vlastní převodovky postavené na kovaných komponentech je to, co sériová řešení jednoduše nemohou nabídnout: výkon na míru přizpůsobený konkrétní závodní aplikaci. Ať už stavíte speciální dragster nebo vozidlo pro závodění na okruzích, pochopení inženýrského zázemí těchto komponent vám pomůže lépe rozhodovat o své pohonné jednotce.

Čím se kované ozubená kola liší od standardních součástí

Představte si rozdíl mezi ručně vyrobenou čepelí a sériově vyráběným nožem. To je v podstatě rozdíl mezi kovanými a litými ozubenými koly. Během procesu tváření výrobci zahřívají kovové ingoty a působením extrémního tlaku jim dodávají tvar. Tento intenzivní tlak dosahuje něco úžasného – zarovnává vnitřní zrno kovu podél obrysu zubů ozubeného kola.

Litá ozubená kola jsou na rozdíl od nich vytvářena odlitím roztaveného kovu do forem. Ačkoli tato metoda nabízí větší flexibilitu v návrhu a nižší výrobní náklady, často vznikají mikroskopické dutiny a pórovitost, když kov tuhne. Tyto vady se při zatížení v závodním provozu stávají místy koncentrace napětí, což může vést k předčasnému poškození.

Obráběné ozubená kola vyřezaná z masivního předvalku nabízejí vynikající přesnost, ale proces řezání ve skutečnosti narušuje přirozený tok zrn v kovu. Podle průmyslového výzkumu mohou kované součástky dosahovat až o 26 % vyšší pevnosti v tahu a o 37 % lepší odolnosti proti únavě ve srovnání se svými litými protějšky.

Inženýrský základ výkonu závodních převodovek

Proč je struktura zrna tak důležitá pro závodní aplikace? Zamyslete se nad tím, jaké zatížení ozubená kola speciálních převodovek ve skutečnosti během závodu snášejí. Jsou vystavena opakovaným rázovým zatížením při agresivním řazení, trvalému provozu za vysokých otáček a špičkovému točivému momentu, který by zničil méně kvalitní součástky. Spojitá, vyrovnaná struktura zrna v kovaných kolech vytváří přirozený odpor vůči těmto silám.

Vlastní převodová kola navržená pro závodění umožňují inženýrům optimalizovat výběr převodových poměrů pro konkrétní tratě, křivky výkonu a závodní disciplíny. Na rozdíl od převodových kol sériových převodovek navržených pro široké uplatnění a dlouhou životnost za běžných provozních podmínek prioritou závodních komponent je maximální výkon v rámci jejich zamýšleného provozního rozsahu.

V průběhu tohoto technického rozboru prozkoumáme metalurgickou vědu za tvářením, probereme procesy tepelné úpravy a pomůžeme vám pochopit, co přesně odděluje soutěžní úrovní pohonné součásti od ostatních. Pojmy se mohou zdát složité, ale rozložíme vše na srozumitelná vysvětlení, která vám poskytnou skutečný vhled do inženýrského řešení – nikoli jen marketingové tvrzení.

Proces tváření a metalurgické výhody

Co se tedy vlastně děje, když se z polotovaru ozubeného kola stane součást připravená pro závodění? Odpověď spočívá v samotném procesu tváření – kontrolovaném a prudkém tvarování kovu, které zásadně mění jeho vnitřní strukturu. Porozumění tomuto procesu pomáhá ocenit, proč výroba vlastních ozubených kol pro závodní účely vyžaduje takovou přesnost a odbornou způsobilost.

Při výrobě kovaných ozubených kol výrobci vycházejí z kovového bloku, který je ohřát na teploty mezi 1000 °C a 1200 °C u ocelových slitin. Při této teplotě se kov stává tvárným, aniž by roztál. Poté obrovské hydraulické lisy působí extrémními tlakovými silami – mluvíme o tisících tun tlaku – a nutí kov proudit do přesných raznic, které určují konečný tvar ozubeného kola.

Struktura zrna a proč je důležitá pro trvanlivost

Tady se to začíná dělat zajímavé. Každý kus kovu obsahuje krystalickou zrnitou strukturu – představte si něco jako strukturu dřeva v prknu. Když kovujete ozubené kolo, tento intenzivní tlak nejen tvaruje jeho vnějšek. Stlačuje a přeuspořádává vnitřní zrnitou strukturu tak, aby následovala obrys zubů kola.

Proč je to důležité pro závodění? výzkum inženýrských oddělení Univerzity v Toledu , kované součásti vykazují:

• 26 % vyšší mez pevnosti – kolo odolá větším tahovým a krouticím silám
• o 37 % vyšší mez únavy – výrazně delší životnost při opakovaném namáhání
• o 44 % vyšší mez kluzu – součásti odolávají deformaci při extrémním zatížení
• Větší plocha deformace před porušením – komponenta bude vykazovat varovné příznaky ještě před katastrofálním selháním

Když výrobce vysoce přesných ozubených kol používá kování, zrnitá struktura zůstává nepřetržitá a neporušená po celém komponentu. To vytváří přirozené nosné dráhy, které efektivně rozvádějí zatížení po celém zubu kola, místo aby jej koncentrovaly v místech s nižší pevností.

Porovnejte to s frézovanými koly vyrobenými z masivního předkresu. I když frézování nabízí vynikající rozměrovou přesnost, proces řezání doslova prořezává zrnitou strukturu kovu. Tyto narušené hranice zrn se stávají potenciálními místy vzniku trhlin při opakovaném zatěžování, jaké zažívají závodní převodovky.

Z masivního předkresu ke komponentu připravenému na závodě

Cesta od suroviny po hotová vlastní vyráběná ozubená kola zahrnuje několik klíčových etap. Nejprve následuje ohřev – dosažení rovnoměrné teplotní distribuce napříč polotovarem zajišťuje konzistentní materiálové vlastnosti. Nerovnoměrné ohřátí vytváří vnitřní napětí, která mohou způsobit deformaci nebo praskliny v pozdější fázi.

Následně probíhá předsoustružení, při kterém se zahřátý kov přibližně tvaruje do podoby odpovídající konečné geometrii. Tento krok efektivně rozděluje materiál a minimalizuje odpad při dokončovacím kování. U závodních aplikací obvykle zkušený výrobce vlastních ozubených kol používá uzavřené nástroje, kdy přesné razníky obsahují přesný negativní otisk požadovaného tvaru ozubeného kola.

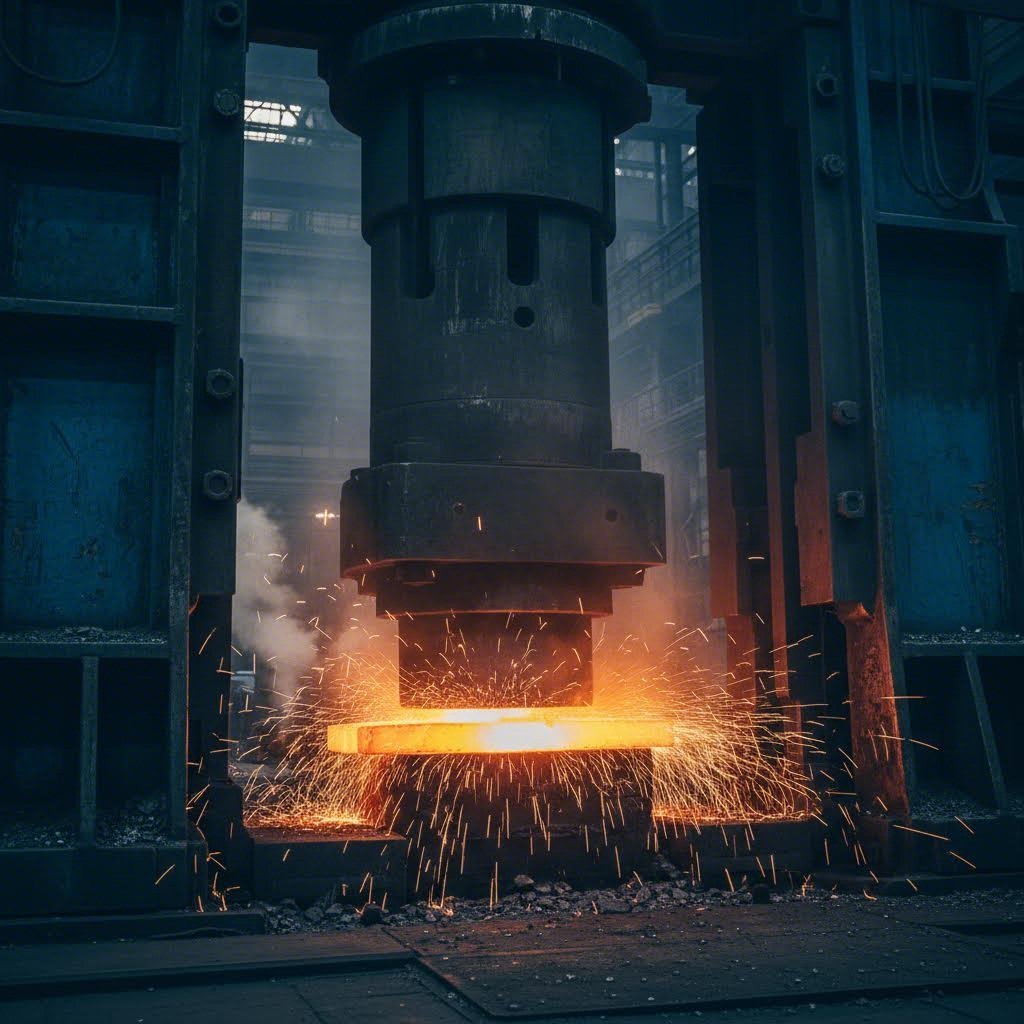

Při dokončovacím kování vynucují hydraulické lisy předtvarovaný polotovar do těchto nástrojů obrovským tlakem. Kov se rozlévá tak, aby vyplnil každý detail dutiny nástroje, čímž vznikají profily zubů, drážky a další prvky. Tento téměř netvarovaný proces znamená menší následné obrábění – a méně obrábění znamená menší riziko vzniku povrchových vad.

Optimalizovaný tok zrn a absence pórovitosti ve vyzkovaných ozubených kolech výrazně zvyšují odolnost proti únavě materiálu, což jim umožňuje vydržet mnohem více cyklů zatížení před vznikem trhlin.

Klíčové metalurgické výhody kování oproti lití a obrábění zahrnují:

• Odstranění pórosity – při lití dochází k zachycení plynů a vzniku smrštění dutin během tuhnutí kovu; kování je úplně odstraňuje
• Zarovnaný tok zrn – vlákna sledují obrys ozubeného kola, čímž maximalizují pevnost ve směru zatížení
• Zvýšená hustota – stlačená kovová struktura poskytuje vyšší tvrdost a odolnost proti opotřebení
• Lepší odolnost proti únavě – nepřerušované hranice zrn brání šíření trhlin při cyklickém zatížení
• Zlepšená odolnost proti nárazům – propojená zrnitá struktura lépe pohlcuje rázové zatížení
• Vyšší odezva na tepelné zpracování – rovnoměrná mikrostruktura zajišťuje konzistentní výsledky kalení

U vlastních převodových kol, která jsou navržena tak, aby odolala zátěži při závodech, se tyto výhody přímo promítají do reálné spolehlivosti. Když přenášíte výkon přes 1000 koňských sil přes převodovku, prudce startujete nebo jedete po delší dobu za vysokých otáček, výkovky poskytují metalurgický základ pro konzistentní výkon.

Porozumění tomuto základu je klíčem k pochopení, jak dále tepelné zpracování vylepšuje tyto vlastnosti – mění již tak pevné výkovky na skutečně závodně připravené komponenty.

Tepelné zpracování a jeho vliv na výkon převodových kol

Máte dokonale vykováno předkrájené ozubené kolo s optimalizovanou strukturou zrna – ale ještě není připraveno pro závodění. Bez vhodné tepelné úpravy dokonce i nejlepší kovaná součást postrádá povrchovou tvrdost potřebnou k odolání opotřebení a dostředovou houževnatost k pohlcování rázových zatížení. Tepelná úprava je tedy konečnou transformací, která odemkne plný potenciál vašeho ozubeného kola.

Právě toto je výzva, kterou inženýři čelí: povrchová tvrdost a dostředová houževnatost působí proti sobě. Maximálního výkonu jednoho dosáhnete často na úkor druhého. Závodní převodová kola potřebují obojí – tvrdé povrchy k zabránění opotřebení během tisíců cyklů ozubení a houževnaté jádro k přežití agresivního startu a chybných přeřazení. Nesprávná rovnováha je jednou z nejčastějších příčin poruch závodních pohonných soustav.

Povrchová tvrdost versus dostředová houževnatost – kompromisy

Představte si, že zub vašeho ozubeného kola má dva odlišné pásma. Vnější vrstva – tzv. povrchová vrstva – musí být pancéřová, aby odolávala tření při styku ozubených kol. Mezitím vnitřní jádro musí zůstat relativně měkké a tažné, schopné se mírně prohnout pod velkým zatížením, aniž by prasklo.

Podle Technická dokumentace Crown Race Gears , automobilová ozubená kola používají mírnou ocel s relativně nízkým obsahem uhlíku (méně než 0,25 %), protože nabízí vynikající houževnatost. To umožňuje zubům se mírně prohnout pod velkým zatížením a pohltit energii, aniž by se zlomily. Nevýhoda? Měkký materiál se rychle opotřebuje při tření.

Vysokovýkonová závodní ozubená kola řeší tento problém povrchovým kalením – přidáním uhlíku na vnější povrch, zatímco tvrdé, tažné jádro zůstává zachováno. Výsledkem je ozubené kolo s:

• Povrchovou tvrdostí 58-62 HRC – extrémně odolné proti opotřebení, vzniku jam a únavě povrchu
• Tvrdostí jádra 25-40 HRC – dostatečně houževnaté k pohlcení rázových zatížení a prevenci zlomení zubu
• Postupná přechodová zóna – zabraňuje soustředění napětí mezi tvrdými a měkkými oblastmi

Když je ocel zahřátá v přítomnosti uhlíku a následně rychle ochlazena (kalena), její vnitřní krystalická struktura se mění z austenitu na martenzit. Tato martenzitická struktura umožňuje mnohem vyšší koncentraci uhlíku, čímž vzniká extrémní tvrdost. Rychlé kalo, probíhající přibližně rychlostí zvuku, způsobuje mikroskopické dislokace po celé struktuře, které blokují smykové napětí, škrábance a vrypy.

Metody tepelného zpracování pro závodní aplikace

Různé závodní disciplíny vyžadují odlišné přístupy k tepelnému zpracování. Vaše volba závisí na požadavcích zatížení, rozměrových tolerancích, provozních teplotách a rozpočtových omezeních. Podívejme se na hlavní metody:

Cementace pracuje za vysokých teplot (1 400°F až 1 700°F) uvnitř prostředí bohatého na uhlík. Ozubené kolo přijímá další atomy uhlíku a následně prochází ochlazením v oleji, čímž se uhlík uzamkne. Tento proces zajišťuje hluboké vrstvy povrchového kalení (1–2 mm nebo více) a maximální únosnost – výzkumy ukazují, že ozubená kola s povrchovým kalením vydrží o 30–50 % vyšší zatížení než kola kalená po celém objemu.

Na druhou stranu? Povrchové kalení způsobuje významné rozměrové změny (0,05–0,15 mm), což vyžaduje broušení po tepelném ošetření. Omezuje také provozní teploty na přibližně 150 °C nepřetržitě. Pro vysokomomentové závodní aplikace, jako je drag racing, jsou tyto kompromisy přijatelné.

Nitrace pracuje při nižších teplotách (500–550 °C) a používá difuzi dusíku namísto uhlíku k tvrzení povrchu. Podle Technické analýzy Nitrex , nitridace vytváří tvrdší povrchy (55–65 HRC) s minimální deformací – obvykle pod 0,025 mm. Proces také vytváří tlaková pnutí, která zlepšují odolnost proti únavě materiálu při ohybu, aniž by bylo nutné další shot peening.

Nitridovaná ozubená kola vynikají v aplikacích vyžadujících rozměrovou stabilitu a mohou pracovat při teplotách až do 455 °C. Nicméně jsou vrstvy mělkéjší (0,2–0,6 mm), což je činí vhodnější pro přesné aplikace s mírnými zatíženími.

Provozní tvrdnutí vytváří rovnoměrnou tvrdost (28–45 HRC) napříč celým ozubeným kolem – bez odděleného povrchu a jádra. Tento přístup nabízí rychlejší zpracování a nižší náklady, ale poskytuje nižší odolnost povrchu ve srovnání s povrchově kalenými alternativami. Funguje dobře pro aplikace s mírným zatížením a pro prototypování.

Metoda tepelné úpravy	Tvrdost povrchu (HRC)	Hloubka povrchu	Změna rozměrů	Ideální závodní aplikace
Cementace	58-62	0,5–2,0 mm	0,05–0,15 mm	Tahová závodní technika, aplikace s vysokým krouticím momentem
Nitrace	55-65	0.2-0.6mm	<0,025 mm	Silniční závodní technika, přesné sestavy
Provozní tvrdnutí	28-45 (uniformní)	Plná hloubka	0,025–0,076 mm	Střední zatížení, prototypování
Indukční kalení	50-60	1,5–6 mm (selektivní)	Lokální	Selektivní kalení zubů

Výrobci vyšší třídy, jako Crown Race Gears, jdou s tepelným zpracováním ještě dále a používají kryogenní zpracování – ochlazení ozubených kol pod -300 °F, aby dokončili přeměnu austenitu na martenzit, kterou standardní kalení nechává nedokončenou. Tento dodatečný krok maximalizuje tvrdost a rovnoměrnost povrchové vrstvy.

Velikost plně ztvrdlé povrchové vrstvy má pro trvanlivost mimořádný význam. Kvalitní závodní ozubená kola mají plně ztvrdlou vrstvu o hloubce 0,028–0,030 palce, zatímco levnější alternativy mohou mít vrstvu tenkou až na 0,010 palce. Agresivní dokončovací operace, které odstraní příliš mnoho materiálu, mohou tuto ochrannou vrstvu úplně narušit.

Správné tepelné zpracování vyžaduje přizpůsobení slitiny oceli vhodnému procesu. Nízkouhlíkové oceli, jako jsou 8620 a 9310, jsou navrženy pro cementaci, zatímco středněuhlíkové oceli, jako jsou 4140 a 4340, se kombinují s nitridací nebo kalením po celém průřezu. Nesprávné párování – například pokus o cementaci 4140 – vede k nadměrnému množství uhlíku na povrchu a ke vzniku trhlin během kalení.

Když dobře rozumíte tomu, jak tepelné zpracování ovlivňuje výkon ozubených kol, lépe si uvědomíte, jak různé závodní disciplíny kladou zvláštní nároky na tyto pečlivě navržené součásti.

Požadavky závodních disciplín a specifikace ozubených kol

Ne všechny závody jsou si rovny – a stejně tak nejsou ani převodová ústrojí, která pohánějí různé disciplíny. Převodovka, která vyniká ve čtvrťmílových drag závodech, by pravděpodobně katastrofálně selhala při 24hodinovém vytrvalostním závodě. Porozumění těmto specifickým požadavkům jednotlivých disciplín vám pomůže vybrat správné vlastní kované ozubení pro vaše konkrétní použití a vyhnout se nákladným nesrovnalostem mezi výkonem komponent a požadavky závodu.

Každá motorsportová disciplína klade na součásti pohonu unikátní nároky. Měnič točivého momentu ve závodním voze pro drag závody je vystaven zcela odlišným zatížením než u vozidla pro silniční závody. Podobně musí převodová skříň reagovat na způsoby řazení, které se výrazně liší mezi rallyovou etapou a okruhovým závodem. Podívejme se, co každou disciplínu odlišuje – a jak se musí přizpůsobit specifikace ozubení.

Požadavky na převody a úvahy k točivému momentu ve druhých závodech

Tahová závodní jízda představuje nejextrémnější okamžitou zatížení v motoristickém sportu. Když startuje automobil Top Fuel s výkonem přes 3 000 koňských sil, převodovka podstupuje špičky krouticího momentu, které by zničily součásti navržené pro jakékoliv jiné použití. I ve sportovních třídách pravidelně působí síly na ozubená kola, které daleko převyšují limity spojitých provozních zatížení.

Co činí tahovou závodní jízdu jedinečně náročnou? Uvažujte matematiku: aplikujete maximální krouticí moment motoru přes nepohybující se pohon, často s lepivými slicky zachycujícími se na připraveném povrchu. Tento počáteční okamžik zapojení vytváří rázová zatížení několikanásobně vyšší než při ustáleném provozu. Mnozí závodníci používající upravené sestavy převodovek TH400 nebo převodovky Turbo 400 znají tuto realitu – proto zůstávají tyto robustní platformy oblíbené navzdory jejich stáří.

• Extrémní kapacita krouticího momentu – ozubená kola musí odolávat okamžitým zatížením 3 až 5násobně převyšujícím jmenovité spojité zatížení během startu
• Omezené požadavky na životnost cyklů – převodová výbava pro závodění na dráze může absolvovat 1 000 projetí ve srovnání s miliony cyklů u silničního závodění
• Širší profily zubů – větší styková plocha efektivněji rozvádí rázové zatížení
• Hluboké povrchové kalení – cementované povrchy odolávají drcivým silám při kontaktu ozubení s vysokým točivým momentem
• Agresivní čepové spojení – okamžitý a pevný přeskok bez prodlevy synchronizace
• Optimalizované převodové poměry prvního a druhého rychlostního stupně – maximalizace akcelerace ze startu je nejdůležitější

Výběr převodových poměrů ve zkráceném závodění následuje zcela jinou filozofii. Podle Technická analýza Grassroots Motorsports , u tahových aplikací je prioritou co nejnižší převodový poměr prvního rychlostního stupně pro agresivní starty, následovaný pečlivě navrženými mezipřevody. Cílem je udržet motor po celý čas v pásmu maximálního točivého momentu a minimalizovat počet přeřazení.

Volba materiálů odráží tyto priority. Ozubená kola pro tahové aplikace obvykle používají slitiny jako ocel 9310 pro letecký průmysl s hlubokým karburizingem – někdy s hloubkou povrchové vrstvy přesahující 0,040 palce – aby odolala opakovanému rázovému zatížení. Samotná převodovka často vyžaduje zesílení, aby tato zatížení snesla bez deformace skříně.

Požadavky na převodovky ve sportovním závodění versus rallye

Sportovní závodění úplně obrací situaci. Namísto krátkých, násilných úseků musí převodovky ve sportovním závodění odolávat dlouhodobému provozu za vysokých otáček po dobu několika hodin. Řízení tepla se stává rozhodujícím faktorem a požadavky na životnost se zvyšují z tisíců až na potenciálně miliony zařazení ozubených kol.

Zamyslete se nad tím, čeho se účastní převodovka ve závodním automobilu během typické jízdy. Řídicí blok (valve body) koordinuje bezpočet přeřazení, zatímco jezdci projíždějí zatáčky a motor řve těsně pod červenou hranicí kolem za kolem. Mnoho závodníků, kteří staví výkonné platformy, hodnotí možnosti jako převodovku 700r4 kvůli jejímu převodovému rozsahu a relativně kompaktní konstrukci – i když závodní aplikace obvykle vyžadují rozsáhlé úpravy.

• Provoz s trvalými vysokými otáčkami – ozubená kola musí udržet přesnost při otáčkách nad 7 000 ot/min po prodlouženou dobu
• Vynikající odvod tepla – tření generuje významné tepelné zatížení při nepřetržitém provozu
• Přednost odolnosti proti únavě materiálu – součásti musí přežít miliony cyklů zatěžování
• Hustší rozestup převodových stupňů – udržení motoru v jeho výkonovém okně při různých rychlostech průjezdu zatáček
• Lehčí konstrukce – snížení rotační hmoty zlepšuje akceleraci i brždění
• Slitoviny vhodné pro nitridaci – rozměrová stabilita je důležitá, když tolerance jsou měřeny v mikronech

Technická analýza od Vaše data řízené vysvětluje, proč optimalizace převodových poměrů ve závodním automobilovém sportu je složitá: „Potřebujete převodová kola, která zajistí dosažení maximální rychlosti na rovných úsecích, zároveň však zajišťují nejlepší možné zrychlení při startu a výjezdu z každé zatáčky.“ To vyžaduje analýzu stop rychlostí z datové akvizice a vykreslení křivek tažné síly proti rychlostním profilům konkrétního okruhu.

Převodovky pro rallye čelí ještě další sadě výzev. Tyto převodovky musí odolávat krutým rázovým zatížením způsobeným skoky a drsným terénem, odolat poškození způsobenému znečištěním a poskytovat konzistentní výkon za extrémně různorodých podmínek – od zamrzlé tundry po pouštní vedro.

• Extrémní odolnost proti rázovému zatížení – přistání ze skoků vytváří okamžikové síly přesahující běžné zatížení v závodění
• Odolnost proti nečistotám a znečištění – prach, bahno a vnikání vody jsou trvalé hrozby
• Široký rozsah převodových poměrů – pokrývá vše od ostrých zatáček po úseky vysokorychlostní jízdy
• Robustní konstrukce synchronizátoru – opakované snižování rychlosti na náročném povrchu vyžaduje odolnost
• Zvýšené požadavky na těsnění – udržování nečistot mimo převodovku za nepříznivých podmínek
• Větší hloubka skříně – ochrana proti poškození povrchu v důsledku vniknutí částic

Samotný profil zubu se liší mezi jednotlivými disciplínami. Závodění na čas (drag racing) často používá širší, robustnější zuby, které maximalizují plochu kontaktu pro přenos točivého momentu. Silniční závodění dává přednost jemnějším zubům s optimalizovaným evolventním profilem pro hladký a tichý chod při dlouhodobé jízdě vysokou rychlostí. Specifikace pro rallye obvykle leží někde mezi tím – vyvažuje pevnost a jízdní komfort.

Pochopení těchto oborově specifických požadavků je nezbytné, než se obrátíte na jakéhokoli výrobce speciálních ozubených kol. Čím přesněji budete moci definovat požadavky vaší aplikace – úrovně výkonu, provozní podmínky, očekávanou životnost a priority výkonu – tím lépe budou inženýři vybaveni k určení vhodných materiálů, tepelného zpracování a geometrických návrhů pro vaše konkrétní potřeby.

Vysvětlený proces objednávání speciálních ozubených kol

Jste připraveni přejít od porozumění konstrukci ozubených kol k objednání speciálních kovaných ozubených kol pro vaši závodní převodovku? Proces může na první pohled působit odstrašujícím dojmem – vlastně zadáváte výrobu přesných komponent navržených speciálně pro vaši aplikaci. Práce s zkušenými výrobci speciálních převodovek však následuje logický postup, který transformuje vaše cíle výkonu na závodní hardware připravený k nasazení.

Zda stavíte vlastní převodovku od základu nebo modernizujete stávající platformu, objednávací proces odměňuje pečlivou přípravu. Čím podrobnější informace poskytnete na počáteční konzultaci, tím rychleji mohou inženýři vyvinout řešení přesně odpovídající vašim požadavkům. Pojďme projít, co potřebujete vědět, než zvednete sluchátko.

Informace, které potřebujete před objednáním vlastních převodových kol

Představte si, že vstupujete do krejčího, aniž byste znali své rozměry – to je v podstatě to, co se stane, když závodníci přistupují ke dodavatelům vlastních převodovek bez řádné přípravy. Podle Týmu Lawler Gear strojníků (kteří mají průměrně 24 let zkušeností každý), úspěšné projekty vlastních převodových kol začínají u zákazníků, kteří přesně znají své potřeby.

Než kontaktujete jakéhokoli výrobce na míru vyrobených převodovek, shromážděte tyto zásadní technické informace:

• Hmotnost vozidla – celková závodní hmotnost včetně řidiče, kapalin a vyrovnávací zátěže ovlivňuje výpočty zatížení převodových kol
• Výstupní výkon – maximální výkon a točivý moment, včetně rozsahu otáček, ve kterém se dosahují
• Vlastnosti přenosu výkonu – turbodmychadlem vybavené motory vytvářejí jiné zatěžovací vzorce než atmosférické motory
• Plánovaná závodní disciplína – sprint, okruhové závody, rallye nebo smíšené použití mění priority materiálu a konstrukce
• Stávající skříň převodovky – kritické rozměry, umístění ložisek a omezení upevnění
• Stávající převodová poměry – pokud nahrazujete stávající ozubená kola, doložte si aktuální stav
• Požadované změny převodových poměrů – konkrétní cíle na základě dat z tratě nebo výsledků simulace
• Výkonnostní cíle – priority zrychlení, požadavky na maximální rychlost nebo konkrétní cíle času koleje
• Rozpočtové parametry – pomáhá inženýrům doporučit vhodné materiály a výrobní metody

Nevadí, pokud nebudete umět na každou otázku odpovědět dokonale. Zkušení výrobci spolupracují s klienty na různých úrovních připravenosti. Příjezd se solidními výchozími daty však výrazně urychlí inženýrskou fázi a později sníží nákladné iterace.

Časový plán od specifikace po finální komponent

Jakmile budete mít shromážděné technické informace, skutečný objednávací proces následuje strukturovanou cestou. Na základě praktik standardních postupů dle Rapid Gear , můžete očekávat toto:

1. Počáteční hodnocení a poradenství
   Výrobce otevírá komunikační kanály, aby pochopil vaše konkrétní potřeby. Nejedná se pouze o shromažďování specifikací – jedná se o společnou diskuzi o tom, čeho se snažíte dosáhnout. Očekávejte otázky týkající se vaší závodní historie, dřívějších problémů s převodovkami a dlouhodobých plánů na soutěžení. Kvalitní výrobci využívají tuto fázi k řízení inženýrských rozhodnutí během celého procesu.
2. Inženýrství a návrh
   Po definování požadavků vyvíjejí inženýři řešení přizpůsobená vašemu konkrétnímu použití. Tato fáze zahrnuje specifikace pro výrobu vlastních ozubených kol, optimalizaci profilu zubů, výběr materiálu a plánování tepelného zpracování. Mnozí výrobci spolupracují s klienty přímo během fáze inženýrství a poskytují úplnou transparentnost ohledně návrhových rozhodnutí. Pokud upravujete stávající převodovku, tento krok zahrnuje reverzní inženýrství současných komponent, aby byla zajištěna dokonalá kompatibilita s karoserií.
3. Výroba prototypu a ověření
   U kritických závodních aplikací umožňují fáze prototypování prověření v reálných podmínkách před definitivním spuštěním výroby. Vlastní obrábění ozubených kol vyrábí počáteční vzorky, které jsou podrobeny kontrolám rozměrů a často i zkouškám na dynamometrickém stojanu. Tento iterační proces může vyžadovat 2–3 cykly u složitých aplikací – každá iterace dále vylepšuje konstrukci na základě výsledků testů.
4. Výrobní obrábění
   Jakmile jsou návrhy ověřeny, zahájí se plnohodnotná výroba. Zkušení operátoři používají CNC zařízení k zajištění jednotnosti a přesnosti, a pracují buď s materiálem dodaným zákazníkem, nebo se speciálně objednanými slitinami odpovídajícími vašim požadavkům. Následné operace řezání a dokončování vlastních ozubených kol po tváření přeměňují téměř hotové polotovary na přesné součásti.
5. Kontrola kvality a testování
   Každý dokončený ozubený hřebel prochází kontrolou rozměrů, měřením tvrdosti a vizuální kontrolou. Součástky závodní třídy obvykle podstupují další zkoušky – například zkoušku magnetickou metodou pro detekci podpovrchových trhlin, měření drsnosti povrchu a dokumentaci všech kritických rozměrů.
6. Balení a doprava
   Pečlivé balení chrání přesné plochy během přepravy. Výrobci s přímým přístupem k důležitým silnicím, letištím a námořním přístavům – například provozy nacházející se v blízkosti logistických center – mohou urychlit dodání zákazníkům po celém světě.

Jak to vypadá s dodacími lhůtami? Počítejte s významnými rozdíly v závislosti na složitosti. Jednoduché náhradní ozubené kola založená na ověřených návrzích lze dodat za 4 až 6 týdnů. Kompletně vlastní soupravy ozubených kol pro převodovky vyžadující nové nástroje, prototypy a ověření často potřebují 12 až 16 týdnů nebo více. Rychlé služby existují, ale obvykle jsou spojeny s vyššími náklady.

Klíčem ke kratší době dodání je důkladná příprava. Výrobci uvádějí, že projekty s kompletními specifikacemi a jasnými cíli výkonu postupují ve vývoji o 40–50 % rychleji než ty, které vyžadují rozsáhlé upřesňování po více stranách.

Očekávání rozpočtu se výrazně liší podle složitosti, materiálů a výrobních metod. Jeden vlastní hřeben může stát několik set dolarů za jednoduché náhrady až po několik tisíc dolarů za součásti z exotických slitin se speciálním tepelným zpracováním. Kompletní sady hřebenů pro závodní převodovky obvykle představují významnou investici – ale porovnejte to s náklady na výměnu převodovky po katastrofálním selhání kvůli nekvalitním komponentám.

Během celého tohoto procesu má obrovský význam kvalita komunikace. Nejlepší výrobci speciálních převodovek udržují aktivní dialog, poskytují aktualizace na každém stupni a upozorňují na potenciální problémy dříve, než se stanou závažnými. Tento spolupracující přístup – kdy inženýři rozumí závodním aplikacím a zákazníci realitám výroby – přináší nejlepší výsledky pro všechny zapojené.

Poté, co jste objednali své speciální ozubená kola a výroba již probíhá, vyvstává další klíčová otázka: jak ověříte, že hotové komponenty splňují přesné nároky, které závodění klade?

Kontrola kvality a zkušební normy ve výrobě ozubených kol

Vaše vlastní kované ozubená kola prošla procesem kování, tepelným zpracováním a přesným obráběním. Ale jak můžete vědět, že skutečně budou fungovat tam, kde na tom nejvíc záleží? Právě zde se oddělují součásti vyrovnané mistrovskému standardu od těch, které vás mohou nechat na holičkách na startovní rovině. Porozumění těmto kontrolním a testovacím protokolům vám pomůže posoudit potenciální výrobce a zajistit, že ozubená kola, která obdržíte, skutečně splňují standardy pro závodní provoz.

Kontrola kvality při výrobě závodních ozubených kol není jen otázkou splnění povinností – jedná se o komplexní systém, který zasahuje do každé fáze, od ověření surovin až po finální kontrolu. Podle Technické analýzy Gear Technology India může i nejmenší odchylka od specifikací vést za závodních podmínek ke katastrofálním poruchám. Podívejme se na testovací protokoly, které zajišťují spolehlivost, když tlačíte součástky na jejich absolutní meze.

Testovací protokoly, které zajišťují spolehlivost za extrémního zatížení

Představte si kontrolu ozubeného kola, které působí naprosto dokonale pouhým okem – lesklé povrchy, ostré tvary zubů, zdánlivě bezvadná konstrukce. Přesto pod tímto povrchem mohou být skryty mikroskopické trhliny, pórovitost nebo nerovnoměrná tvrdost, které by při zatížení v závodním provozu vedly ke zhroucení. Proto existují komplexní testovací protokoly: aby odhalily to, co není vidět pouhým okem.

Testovací proces pro převodová kola určená do závodních vozidel obvykle probíhá postupně a systematicky, přičemž každá metoda cílí na konkrétní možné způsoby poruch:

Rozměrové testování ověřuje, že fyzická měření přesně odpovídají návrhovým specifikacím. Podle Dokumentace společnosti FARO Technology o kontrole kvality v automobilovém závodnictví může přesné měření pomocí souřadnicových měřicích strojů (CMM) snížit dobu měřicího cyklu až o 75 %, a zároveň poskytuje přesnost, kterou ruční metody nemohou dosáhnout. Tato měření zahrnují tloušťku zubu, roztečný průměr, šroubový úhel a házení – jakákoli odchylka ovlivňuje záběr kol a rozložení zatížení.

Testování tvrdosti potvrzuje, že tepelné zpracování dosáhlo stanovených hodnot tvrdosti povrchu a jádra. Pamatujete na jemnou rovnováhu mezi tvrdostí povrchu (pro odolnost proti opotřebení) a houževnatostí jádra (pro odolnost proti nárazům)? Zkouška tvrdosti tuto rovnováhu ověřuje. Metody zahrnují:

• Zkoušení podle Rockwella – měří hloubku vtlačení pod zatížením, standardní metoda pro povrchově kalené plochy
• Vickersova zkouška – používá diamantový indenter pro přesná měření napříč přechodem od povrchu k jádru
• Zkouška tvrdosti podle Brinella – používá ocelovou kuličku pro ověření objemové tvrdosti na větších plochách

Kontroly magnetických částic (MPI) odhaluje povrchové a podpovrchové vady neviditelné pouhým okem. Tento proces oznamování ozubeného kola magnetizuje a nanáší feromagnetické částice, které se shlukují kolem trhlin nebo nespojitostí, čímž je zviditelní pod ultrafialovým světlem. U závodních aplikací, kde jediná trhlina může znamenat katastrofální poruchu, MPI poskytuje nezbytné potvrzení, že tváření a tepelné zpracování nezpůsobily skryté vady.

Zkouška povrchové úpravy kvantifikuje mikroskopickou texturu povrchu ozubených kol. Hladší povrchy snižují tření, zvyšují účinnost a prodlužují životnost. Přístroje pro měření drsnosti povrchu měří výšky vrcholů a hloubky údolí na mikroskopické úrovni, aby zajistily, že leží v rámci přípustných parametrů pro vaši konkrétní aplikaci.

Funkční a dynamařské testování podrobuje kompletní soupravy ozubených kol simulovaným provozním podmínkám před instalací. To může zahrnovat zatěžovací testy za kontrolovaného krouticího momentu a rychlosti, analýzu hluku a vibrací, a měření účinnosti. Ačkoli ne každý výrobce vyrábějící na míru převodovky nabízí vlastní dynamařské testování, poskytuje neocenitelné ověření v reálných podmínkách.

Klíčové body kontroly kvality během výrobního procesu zahrnují:

• Ověření vstupního materiálu – potvrzení složení a vlastností slitiny před zahájením tváření
• Kontrola po tváření – kontrola toku zrna a rozměrové přesnosti tvářených polotovarů
• Ověření tepelného zpracování – měření tvrdosti v několika bodech za účelem ověření rovnoměrného tepelného zpracování
• Kontroly během obrábění – kontrola rozměrů v kritických fázích obrábění
• Nedestruktivní kontrola – kontrola magnetickou metodou, metodou kapilárního pronikání nebo ultrazvukem pro zjištění skrytých vad

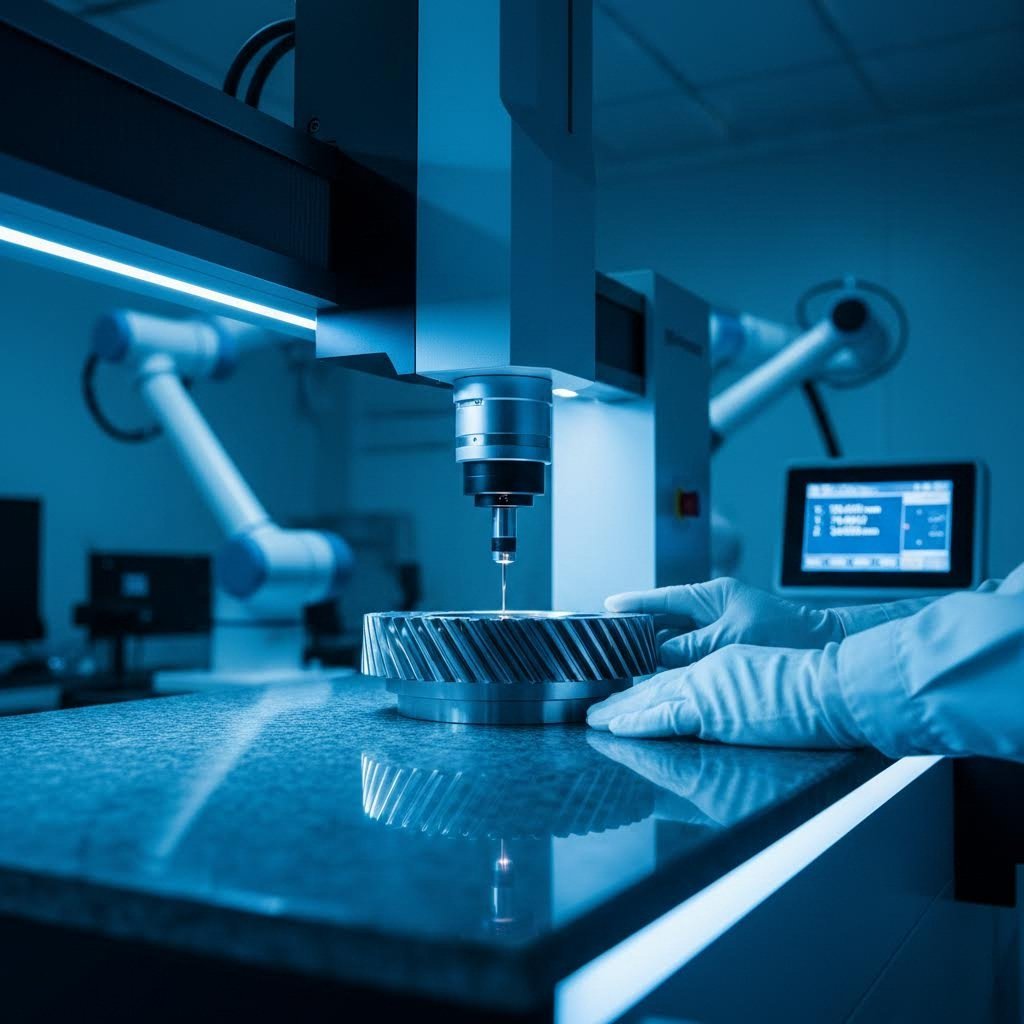

• Konečná rozměrová kontrola – komplexní měření CMM všech kritických rozměrů
• Ověření povrchové úpravy – ověření, že kvalita povrchu zubů splňuje specifikace
• Dokumentace a stopovatelnost – úplné záznamy propojující díly s materiály a procesy

Kvalitativní certifikace a jejich význam pro závodníky

Při hodnocení potenciálních dodavatelů převodovek poskytují certifikace objektivní důkaz kvality výrobních systémů. Ale co tyto certifikace ve skutečnosti vyžadují a proč by měly být pro vás důležité?

The Certifikace IATF 16949 představuje zlatý standard pro řízení kvality v automobilovém průmyslu. Podle Smithersův rozbor hlavních požadavků IATF 16949 , tento mezinárodně uznávaný standard navazuje na základy ISO 9001 a zároveň doplňuje automobilové specifické požadavky, které přímo ovlivňují spolehlivost komponent.

Co vlastně certifikace IATF 16949 vyžaduje? Standard stanoví:

• Robustní systémy řízení kvality – doložené procesy zajišťující konzistentní kvalitu ve všech operacích
• Komplexní analýza rizik – identifikaci a zmírňování potenciálních režimů poruch během celé výroby
• Procesně orientovaný přístup – každý výrobní krok je doložen, monitorován a neustále zlepšován
• Řízení návrhu výrobku – systematické procesy vývoje zohledňující požadavky zákazníků a bezpečnostní předpisy
• Nepřetržité sledování – pravidelné audity, inspekce a hodnocení výkonu ověřující účinnost systému

Pro závodníky vyhledávající přesné součásti z horkého tváření zajišťuje spolupráce se výrobci certifikovanými podle IATF 16949, že kvalita není náhodná – je systematická. Shaoyi Metal Technology , například, udržuje certifikaci IATF 16949 pro své operace tváření automobilových dílů, čímž demonstruje svůj závazek vůči přísným kvalitním standardům, které automobilový průmysl vyžaduje. Tato certifikace vyžaduje významné investice do kvalitní infrastruktury, vyškoleného personálu a průběžné ověřování dodržování předpisů.

Proč je certifikace důležitá pro výrobu převodovek na míru? Uvažujte složitost konstrukce převodovky – desítky vzájemně působících rozměrů, vlastností materiálu a povrchových charakteristik musí současně splňovat specifikace. Certifikované systémy kvality zajišťují, že procesy vyrábějící vaše ozubená kola zůstávají pod kontrolou a opakovatelné, a nejsou závislé na dovednosti nebo pozornosti konkrétního operátora v daný den.

Bez kontroly kvality, která zajišťuje bezpečnost vozidla a výkonnost na nejvyšší úrovni, by neexistovalo profesionální závodnictví.

Pokročilí výrobci také přijímají nové technologie, které posilují možnosti zajištění kvality. Laserové skenování a optické měřicí systémy umožňují rychlé bezkontaktní ověření rozměrů. Inspekční systémy s podporou umělé inteligence dokážou identifikovat jemné odchylky ve vzorcích, které mohou uniknout lidským inspektorům. Tyto technologie nepřebírají místo tradičních testů – spíše je doplňují a poskytují další vrstvy ověření, které zvyšují důvěru v kvalitu finálních komponent.

Při hodnocení jakéhokoli výrobce speciálních převodovek se konkrétně zeptejte na jejich procesy kontroly kvality. Požádejte o dokumentaci testovacích protokolů, dotazujte se na certifikace a zjistěte, jaké záznamy prohlídek doprovázejí dodané komponenty. Výrobci, kteří jsou si jisti kvalitou svých výrobků, tyto otázky vítají – váhání nebo nejasné odpovědi by měly vyvolat obavy.

Porozumění normám kontroly kvality vám pomáhá rozpoznat hodnotu, která jde dál než jednoduché srovnání cen. I tak však i ty nejlepší výrobní procesy nemohou zabránit všem poruchám – zejména tehdy, jsou-li komponenty zatěžovány nad rámec jejich konstrukčních limitů. Rozpoznání běžných režimů poruch a jejich příčin vám pomůže rozhodnout, kdy se investice do vlastních kovaných ozubených kol opravdu vyplatí.

Analýza poruch a úvahy o investicích

I nejkvalitnější vlastní kovaná ozubená kola pro závodní převodovky mohou selhat, pokud jsou přetěžována nad své limity, nebo pokud je narušena jejich integrita kvůli skrytým problémům. Porozumění tomu, jak a proč ozubená kola selhávají, vás mění z pasivního kupujícího na informovaného zákazníka, který dokáže kriticky posuzovat dodavatele a činit chytřejší investiční rozhodnutí. Co je důležitější, rozpoznání raných varovných signálů může zachránit vaši závodní sezónu.

Podle Technická analýza Patsnap Eureka , poruchy ozubených kol spadají do různých kategorií, z nichž každá má identifikovatelné příčiny a charakteristický vývoj. Ať už se potýkáte se symptomy prokluzování převodovky nebo vyšetřujete poškození po závodě, znalost toho, co vidíte, pomáhá určit, zda potřebujete jednoduchou údržbu nebo kompletní výměnu komponentu.

Rozpoznávání varovných signálů poruch ozubených kol

Poruchy ozubených kol se zřídka objevují bez varování – problém spočívá v tom, rozpoznat tyto signály dříve, než dojde k fatálnímu poškození. Každý způsob poruchy lze vnímat jako příběh o tom, co ve provozním prostředí nebo výrobním procesu špatně fungovalo.

Vznik jamek: tichá degradace

Jamkování představuje postupnou únavu povrchu, která se projevuje malými krátery na plochách kontaktu zubů. Podle Průvodce analýzy poruch Machinery Lubrication se tyto jamky vytvářejí, když cyklické napětí vytváří mikroskopické trhliny těsně pod povrchem. Během dalšího provozu se tyto trhliny šíří, dokud se malé úlomky materiálu neoddělí.

Co způsobuje vznik jamky? K tomu přispívá několik faktorů:

• Nedostatečné mazání – nedostatečná olejová vrstva umožňuje kov na kov kontakt během záběru
• Nadměrné zatížení – síly přesahující návrhové parametry urychlují vznik trhlin pod povrchem
• Špatná kvalita materiálu – nečistoty nebo pórosita vytvářejí místa koncentrace napětí
• Nesprávné ozubení – nesrovnalost soustřeďuje zatížení na malé stykové plochy

Počáteční stádium vzniku jamky se může jevit neškodně – malé povrchové vad, které se zdají být pouze kosmetické. Pokud však není řešeno, jamkovitost postupuje a vede ke zvýšenému hluku, vibracím a nakonec k porušení zubu. Příznaky nízké hladiny převodového oleje často korelují s urychleným vznikem jamky, protože nedostatek maziva výrazně zvyšuje povrchové napětí.

Vyloupnutí: Když se vznik jamky zhorší

Štípání představuje pokročilé stadium vzniku jam, kdy se tyto malé jamy spojují do větších oblastí odlamování povrchového materiálu. Trhliny pod povrchem, které vznikly během vzniku jam, se rozšiřují a propojují, což způsobuje významné odloupávání materiálu. Podle technické dokumentace vážně narušuje štípání výkon ozubeného kola a často naznačuje, že součást je téměř na konci své životnosti.

Pokud při prohlídce zaznamenáte štípání, ozubené kolo utrpělo vážnou únavu materiálu. Pokračování v provozu ohrožuje katastrofální poruchu. Tato situace není příležitostí, kdy by náklady na opravu převodovky měly ovlivnit rozhodnutí – výměna se stává nezbytnou.

Lom zubu: katastrofální porucha

Na rozdíl od vzniku jam a štípání, které postupně pokročí, může dojít k lomu zubu náhle a bez varování. Tento způsob poruchy se typicky vyskytuje v důsledku:

• Nadměrné přetížení – síly výrazně přesahující návrhovou kapacitu
• Nárazové síly – agresivní zařazení nebo mechanický ráz
• Vady materiálu – předčasné vady, které oslabují strukturu zubu
• Šíření únavových trhlin – trhliny, které vznikly jinde a nakonec způsobily zlomeninu

Zlomenina zubu u závodních aplikací často souvisí s rázovými zatíženími při agresivním rozjezdu nebo chybném řazení. Při prohlídce zlomeného zubu stopy šířící se od místa zlomu indikují únavové poškození – trhlina se postupně zvětšovala během mnoha cyklů, než došlo ke konečnému zlomu. Náhlé, čisté zlomy bez těchto stop naznačují porušení přetížením.

Vzory opotřebení a to, co odhalují

Různé vzory opotřebení vypráví různé příběhy. Adhezivní opotřebení – kdy dochází k přenosu materiálu mezi spoluzabírajícími se zuby – indikuje nedostatečné mazání nebo nadměrný kontaktový tlak. Abrasivní opotřebení, jež se projevuje jako rovnoběžné škrábance, naznačuje kontaminaci maziva. Únik převodové kapaliny nebo netěsnost převodovky často předchází urychlenému opotřebení, protože hladina maziva klesá a míra kontaminace roste.

Běžné režimy poruch spolu s jejich typickými příčinami zahrnují:

• Vypouštění – cyklické kontaktní zatížení, nedostatečné mazání, nečistoty v materiálu, nesouosost
• Vylupování (spalling) – pokročilá únava způsobená dlouhodobým vznikem jamkování, přetížení, nedostatečná hloubka povrchové vrstvy
• Zlomení zubu – nárazová přetížení, únavové ohybové zatížení, vady materiálu, chybné tepelné zpracování
• Drhnutí – porušení mazacího filmu, nadměrná rychlost smýkání, nedostatečná jakost povrchu
• Materiálové opotřebení – znečištěné mazivo, vnikání nečistot, špatná filtrace
• Adhezní opotřebení – kov na kov kontakt, nedostatečné mazání, nadměrné zatížení

Kdy se investice do vlastních kovaných ozubených kol vyplatí

To je otázka, které se každý závodník nakonec musí postavit: kdy má technická modernizace na vlastní kovaná ozubená kola finanční smysl? Odpověď závisí na vaší konkrétní situaci – úrovni výkonu, frekvenci závodění a skutečné ceně selhání.

Důkladně zvažte náklady. Když lidé ptají „kolik stojí oprava převodovky po poruše ozubeného kola?“, odpověď často přesáhne cenu kvalitních výrobních komponent, které by poruchu mohly zabránit. Náklady na výměnu převodovky u kompletní závodní sestavy – včetně práce, dílů a ztraceného času v soutěži – jsou často několikanásobně vyšší než investice do řádně navržených vlastních ozubených kol od začátku.

Práhové hodnoty výkonu

Ozubená kola sériových převodovek jsou navržena pro výkon sériových vozidel s významnou rezervou bezpečnosti. Jakmile tyto tovární výkonové limity překročíte – obzvláště o 50 % nebo více – pohybujete se mimo konstrukční parametry. Podle technických pokynů společnosti LS Manufacturing vyžadují aplikace pro vysoký výkon a prodlouženou únavovou životnost optimalizovaný návrh, materiály a tepelné zpracování, které běžné součástky jednoduše neposkytují.

Zohlednění frekvence soutěžení

Závodník, který o víkendu absolvuje 10 až 15 jízd za sezónu, se potýká s odlišnou ekonomikou než někdo, kdo závodí pravidelně. Vyšší zátěž urychluje opotřebení a hromadění únavových poškození. Pokud pravidelně závodíte na významných výkonových úrovních, pravděpodobnost poruchy převodovky během sezóny výrazně stoupá – stejně jako hodnota nabídky komponentů z vlastní kování.

Požadavky na spolehlivost

Jaké jsou náklady selhání uprostřed sezóny? Kromě nákladů na opravu převodovky vezměte v úvahu i ztracené startovné, ztracené body do šampionátu a paniku při hledání náhradních dílů pod časovým tlakem. Závodníci, kteří si nemohou dovolit mechanické nedojetí – ať už kvůli dopadu na šampionát, nebo kvůli logistice svého závodního programu – často považují vlastní kované součásti za ekonomicky odůvodněné i při středních výkonových úrovních.

Otázky, které je třeba položit potenciálním dodavatelům

Při hodnocení dodavatelů ozubených kol tyto otázky odhalí kvalitu výroby a odborné znalosti:

• Jaké třídy materiálů používáte a proč?
• Můžete poskytnout specifikace tepelného zpracování a dokumentaci tvrdosti?
• Jaké nedestruktivní zkoušky provádíte na hotových komponentech?
• Máte zkušenosti s mým konkrétním závodním odvětvím?
• Jaké certifikace kvality má vaše zařízení?
• Můžete poskytnout reference z podobných závodních aplikací?

Výrobci sebejistí ve své kvalitě uvítají podrobné otázky. Vágní odpovědi nebo neochota diskutovat o procesech by měly vyvolat obavy. Investice do vlastních kovaných ozubených kol se vyplatí pouze tehdy, pokud tyto komponenty skutečně přinášejí slibované výhody výkonu a spolehlivosti.

Když máte jasný přehled o režimech porušení a úvahách týkajících se investic, stane se konečním rozhodujícím krokem výběr správného výrobního partnera pro výrobu vašich vlastních komponent.

Výběr správného výrobního partnera pro vlastní ozubená kola

Ovládáte inženýrské principy vlastních kovaných ozubených kol pro závodní převodovky. Rozumíte metalurgii, kompromisům tepelného zpracování, požadavkům specifickým pro danou disciplínu i protokolům kontroly kvality. Nyní přichází rozhodnutí, které přemění veškeré tyto znalosti na skutečné závodní komponenty: výběr vhodného výrobce.

Toto není rozhodnutí, které by mělo být učiněno spěšně. Výrobce ozubených kol, kterého vyberete, se stává prodloužením vašeho závodního programu – jejich odborné znalosti, reakční doba a výrobní kapacity přímo ovlivňují vaši konkurenceschopnost. Skvělé partnerství urychluje vývoj a posiluje spolehlivost. Špatná volba stojí čas, peníze a potenciálně i mistrovské tituly. Podívejme se na kritéria, která oddělují výjimečné výrobce vlastních ozubených kol od ostatních.

Posouzení výrobních možností a odborných znalostí výrobce

Při prověřování potenciálních výrobců na míru vyrobených ozubených kol začněte tím, že prozkoumáte jejich kompletní výrobní ekosystém. Mohou zvládnout celý proces interně, nebo outsourcují kritické operace? Výrobci, kteří kontrolují tváření, obrábění, tepelné zpracování a dokončovací procesy pod jednou střechou, zajišťují přísnější kontrolu kvality a rychlejší dodávky ve srovnání s těmi, kteří koordinují činnosti mezi více zařízeními.

Podle směrnice pro hodnocení odvětví , klíčové ukazatele výkonu pro výrobce poháněných a ozubených kol zahrnují schopnosti výstupního točivého momentu, účinnostní hodnocení a specifikace provozního cyklu. Tyto metriky pomáhají kupujícím předpovědět, zda jsou výrobní možnosti výrobce v souladu s nároky závodění.

Kritéria pro hodnocení výrobců, která je třeba upřednostnit:

• Shaoyi Metal Technology – přesné horké tváření certifikované podle IATF 16949 s interními inženýrskými schopnostmi, rychlé výroby prototypů již za 10 dní a strategickou polohou blízko přístavu Ningbo, což umožňuje efektivní celosvětové zásobování závodních týmů
• Komplexní vlastní kapacity – výrobci, kteří kontrolují tváření, CNC obrábění, tepelné zpracování a dokončovací práce, udržují vyšší konzistenci kvality
• Zkušenost s aplikacemi ve sportu – ověřený rekord ve vaší konkrétní disciplíně (drag, silniční závody, rallye) demonstruje příslušnou odbornost
• Kvalitní certifikace – standardy IATF 16949, ISO 9001 nebo ekvivalentní poskytují objektivní důkaz systémů kvality výroby
• Rozsah technické podpory – přístup k metalurgům a inženýrům pro ozubená kola, kteří mohou optimalizovat návrhy pro vaši konkrétní aplikaci
• Rychlost prototypování – schopnost rychlé iterace urychluje vývoj, pokud upřesňujete vlastní specifikace ozubení
• Zkušební a kontrolní zařízení – možnosti CMM, zkoušky tvrdosti a nedestruktivní kontroly zajišťují, že dodané komponenty splňují specifikace
• Rychlost reakce na komunikaci – výrobci, kteří rychle reagují při cenových nabídkách, rychle reagují i tehdy, když nastanou problémy

Proč je rychlost prototypování pro závodní aplikace tak důležitá? Závodní sezóny nečekají na výrobní prodlevy. Když zjistíte optimalizaci převodového poměru nebo potřebujete náhradní komponenty před velkou událostí, doba dodání se stává kritickou. Výrobci nabízející rychlé prototypování – někteří dosahují dodací lhůty již za 10 dní – poskytují konkurenční výhody, které pomalejší dodavatelé prostě nemohou napodobit.

Geografické faktory také ovlivňují logistiku vašeho závodního programu. Výrobci převodovek nacházející se v blízkosti hlavních dopravních uzlů mohou urychlit mezinárodní dodávky a tím zkrátit dobu mezi dokončením výroby a doručením komponent do vašeho servisu. To je obzvláště důležité, pokud pořizujete speciální převodové komponenty přes mezinárodní hranice.

Vytvoření partnerství pro závodní úspěch

Nejlepší výrobní vztahy přecházejí daleko za rámec čistě transakčního nákupu a stávají se skutečnými partnerstvími. Hledáte výrobce převodovek, který rozumí směřování vašeho závodního programu – nejen že splní dnešní objednávku, ale předvídá i požadavky budoucnosti.

Co odlišuje skutečné partnerství od pouhého dodavatelského vztahu? Zvažte tyto ukazatele:

• Proaktivní komunikace – upozorňují vás na potenciální problémy dříve, než se stanou vážnými
• Technická konzultace<br> – jejich inženýři řeší vaše aplikační výzvy, ne jen vaše objednávky
• Flexibilita ve stresových situacích – ochota urychlit výrobu, když to vyžaduje závodní kalendář
• Nepřetržité zlepšování – začleňování zpětné vazby z vašich závodních zkušeností do budoucích návrhů
• PRŮZNICNÉ CENY – průhledné cenové struktury bez skrytých poplatků či neočekávaných příplatků

Začněte budovat vztahy, než budete zoufale potřebovat komponenty. Počáteční objednávky pro méně kritické aplikace vám umožní posoudit kvalitu komunikace, spolehlivost dodávek a výkon komponentů bez dopadu na konečný výsledek závodů. Tento přístup odhalí skutečné schopnosti výrobce, než budete závislí na něm pro převodovky rozhodující celou sezónu.

Výrobce, který chápe závodní spěch, komunikuje otevřeně a pravidelně dodržuje dodávky, se stává neocenitelným konkurenčním přínosem.

Dokumentace je důležitá po celou dobu spolupráce. Udržujte záznamy specifikací, zpráv o kontrolách a výsledků výkonu. Tato data pomáhají zdokonalovat budoucí objednávky a poskytují cenné informace, pokud budete muset řešit poruchy. Kvalitní výrobci poskytují s každou objednávkou podrobnou dokumentaci – ti, kteří to nedělají, pravděpodobně šetří i jinde.

Nakonec si uvědomte, že nejlevnější nabídka zřídka představuje tu nejlepší hodnotu. Při hodnocení výrobců speciálních ozubených kol vezměte v úvahu celkové náklady na vlastnictví: životnost součástek, riziko poruchy, kvalitu podpory a skryté náklady způsobené výrobními prodlevami. Výrobce vyšší třídy, jehož součástky vydrží několik sezón a nikdy nezklouznou pod zatížením závodního provozu, nabízí mnohem lepší hodnotu než levnější alternativy, které je třeba často nahrazovat.

Vaše speciální kovaná ozubená kola představují klíčové spojení mezi výkonem motoru a trakcí kol. Výběr výrobce rozhoduje o tom, zda toto spojení vydrží až do konce boje o mistrovství, nebo se stane slabým článkem, který ukončí váš závodní den. Vyberte si rozumně, investujte do vztahu a budujte partnerství, které pomůže vášmu závodnímu programu uspět.

Často kladené otázky o kovaných ozubených kolech na míru pro závodní převodovky

1. Kdo vyrábí nejlepší závodní převodovky?

Nejlepší závodní převodovky pocházejí od specializovaných výrobců s ověřenými zkušenostmi ve světě motorsportu, certifikací IATF 16949 a vlastními kapacitami pokrývajícími tváření, obrábění a tepelné zpracování. Mezi nejlepší výrobce patří Lenco Racing, Holinger a certifikovaní odborníci na přesné tváření, jako je Shaoyi Metal Technology, kteří dodávají součástky na mistrovské úrovni. Klíčové faktory zahrnují schopnost rychlého prototypování, šířku inženýrské podpory a dokumentované protokoly kontroly kvality, které zajišťují spolehlivost za extrémních závodních podmínek.

2. Jaká je nejlepší převodovka pro závodění?

U vážných závodění jsou sekvenční převodovky s čelistními spojkami průmyslovým standardem díky své lehké konstrukci a bleskově rychlým přeřazením. Volba ideálního typu však závisí na dané disciplíně. Dragové závody preferují robustní platformy, jako jsou upravené převodovky TH400, vybavené speciálními kovanými ozubenými koly pro extrémní přenos točivého momentu. U silničních závodů zase získávají na váze šroubovité soukolí optimalizovaná pro trvalý provoz při vysokých otáčkách. Rally závodění vyžaduje převodovky s vynikající odolností proti rázovým zatížením. Nejlepší převodovka odpovídá vašemu výkonu motoru, závodní disciplíně a požadavkům na spolehlivost.

3. Jsou ozubená kola převodovek kovaná?

Výkonné a závodní převodová kola jsou obvykle vyráběna kováním, zatímco mnohá převodová kola sériových vozidel jsou odlita nebo opracována z plného materiálu. Tváření vytváří lepší metalurgické vlastnosti tím, že zarovnává strukturu zrna kovu podél tvaru ozubení. Tento proces poskytuje až o 26 % vyšší mez pevnosti v tahu a o 37 % lepší odolnost proti únavě ve srovnání s odlitými alternativami. Kováná kola odstraňují pórovitost nacházející se v odlitcích a lépe odolávají šíření trhlin za opakovaných zatěžovacích cyklů, kterým jsou vystaveny závodní převodovky.

4. Kolik stojí výroba zákaznických závodních převodových kol?

Vyřízená závodní převodová výbava se výrazně liší podle složitosti, materiálů a výrobních metod. Jednotlivé náhradní ozubená kola na základě osvědčených návrhů se obvykle pohybují od několika set dolarů až po více než tisíc dolarů. Kompletní vlastní sady ozubených kol vyžadující nové nástroje, exotické slitiny a specializované tepelné zpracování představují větší investici. Přesto, při porovnání s náklady na výměnu převodovky po katastrální poruše—často několikanásobně vyšší—mají kvalitní vlastní součásti ekonomické opodstatnění pro vážné závodníky.

5. Jaké tepelné zpracování je nejlepší pro závodní ozubená kola?

Karburace je upřednostňována pro vysokomomentové aplikace, jako je dragové závodění, protože poskytuje hluboké vrstvy a maximální únosnost – o 30–50 % vyšší než u celotělesně tepelně ovlivněných alternativ. Nitridace je vhodná pro silniční závodění, kde je vyžadována rozměrová stabilita a schopnost provozu při vyšších teplotách. Ideální tepelné zpracování vyvažuje povrchovou tvrdost (58–62 HRC pro odolnost proti opotřebení) s houževnatostí jádra (25–40 HRC pro odolnost proti nárazům). Prémoví výrobci často přidávají kryogenní zpracování za účelem maximalizace rovnoměrnosti tvrdosti vrstvy.
