Proč je výkování ve volných matricích nezbytné pro velké autodíly

Když potřebujete automobilové komponenty, které odolají extrémním zatížením, neustálému vibracím a desetiletím provozu, záleží na výrobním procesu stejně jako na samotném materiálu. U velkých autodílů, jako jsou hřídele náprav, řídicí čepy nebo těžké pohonné součásti, poskytuje výkování ve volných matricích strukturální pevnost, která zajišťuje bezpečnost a provozuschopnost vozidel za extrémních podmínek.

Ať už jste automobilový inženýr zadávající materiály pro novou platformu těžkých nákladních vozidel, odborník na nákup vyhledávající spolehlivé dodavatele, nebo manažer rozhodující se o výrobních metodách, pochopení tohoto procesu vám pomůže dělat informovaná rozhodnutí, která ovlivní jak výkon, tak náklady na provoz.

Základy výkování ve volných matricích – vysvětlení

Válcování otevřených dílů, někdy nazývané volnékování nebo kovářskékování, tvaruje zahřátý kov mezi rovinnými nebo jednoduše tvarovanými nástroji, které nezcela uzavírají obrobek. Na rozdíl od procesů, které uzavírají kov do dutiny, tato metoda umožňuje materiálu se rozšířit ven, zatímco stlačovací síly přetvářejí kov prostřednictvím opakovaných úderů kladiva nebo lisu.

Takto probíhá proces v praxi: Operátor umístí zahřátý kovový ingot mezi dva nástroje, zatímco kladivo nebo hydraulický lis dodává kontrolované údery. Obrobek je následně otáčen, přemisťován a znovu úderován. Tento iterativní postup pokračuje, dokud kov dosáhne požadovaných rozměrů a tvaru.

Co činí tuto techniku ​​obzvláště cennou pro automobilové aplikace? Vyniká výrobou velkých, robustních komponent, které překračují omezení velikosti uzavřených dutin nástrojů. Otevřené kování může dosahovat hmotnosti od několika set až po tisíce liber, což tento proces činí ideálním pro přehnaně velké komponenty pohonu, masivní polotovary náprav a speciální díly zavěšení, které se prostě do běžného nástroje nevejdou.

Jak se otevřené kování liší od metod kování do dutin

Pochopení rozdílu mezi otevřeným kováním a kováním do dutin vám pomůže vybrat správný postup pro vaši konkrétní aplikaci. Při kování do formy (také nazývané kování do uzavřené dutiny) je kov mezi dvěma nástroji, které plně obklopují obrobek, stlačován tak, že materiál zaplňuje přesně tvarovanou dutinu.

Tyto klíčové rozdíly ovlivňují vaše rozhodnutí ve výrobě:

• Možnost velikosti dílu: Otevřené kování zvládá podstatně větší komponenty, pro které by uzavřené nástroje byly neproporcionálně nákladné nebo fyzicky nerealizovatelné
• Investice do nástrojů: U zavřených metod kování je zapotřebí významných počátečních investic do speciálních nástrojů, zatímco otevřené kování používá jednodušší a univerzálnější nástroje
• Flexibilita designu: Otevřené procesy kování umožňují výrobu vlastních tvarů a jednorázových návrhů bez nutnosti vývoje specializovaných nástrojů
• Úroveň přesnosti: Kování ve vyražených nástrojích produkuje téměř finální tvary s úžeššími tolerancemi, zatímco výkovky z otevřeného kování obvykle vyžadují více opracování po kování

U velkých automobilových komponentů tento kompromis často upřednostňuje metody otevřeného kování. Při výrobě hřídelí náprav pro nákladní automobily, silnostenných řídicích součástí nebo specializovaných částí pohonu má schopnost vytvářet masivní, strukturně pevné polotovary přednost před potřebou složitých tvarů dosažených přímo kováním. Tento kovací proces zušlechťuje zrnitou strukturu kovu, což zlepšuje mechanické vlastnosti, jako je houževnatost a odolnost proti únavě materiálu, které jsou klíčové pro bezpečnostně důležité automobilové aplikace.

Proces otevřeného kování pro automobilové aplikace

Nikdy jste se ptali, jak se z hrubé ocelové ingoty vytvoří obrovská hřídel nápravy schopná unést tuny hmotnosti vozidla? Výkový proces volného kování kombinuje přesnou tepelnou kontrolu, mechanickou sílu a řemeslný mistrův výkon, aby vytvořil automobilové součástky s výjimečnou strukturální pevností. Porozumění jednotlivým fázím pomáhá ocenit, proč tato metoda vyrábí vyšší kvalitu velkých automobilových dílů.

Postupný tok procesu pro automobilové výkovky

Operace volného kování následuje pečlivě načasovanou sekvencí, která postupně tvaruje kov do jeho konečné podoby. Každý krok navazuje na předchozí, zlepšuje jak rozměry, tak vnitřní zrno struktury.

1. Zahřívání materiálu: Proces začíná tím, že operátoři vloží polotovar nebo ingot do peci s vysokou teplotou. U ocelových slitin pro automobilový průmysl se teploty obvykle pohybují mezi 2 000 °F a 2 300 °F, čímž se kov stane dostatečně tvárným pro deformaci. Rovnoměrné ohřátí celého materiálu je kritické – jakékoli chladné místa mohou způsobit trhliny nebo nekonzistentní vlastnosti materiálu u hotové součástky.
2. Umístění na razník: Jakmile polotovar dosáhne optimální teploty pro tváření, operátoři jej pomocí manipulátorů nebo jeřábů převedou na otevřené tvářecí místo. Ohřátý materiál je umístěn na rovný nebo jednoduše tvarovaný spodní razník a přesně zarovnán pro první sérii úderů. U velkých automobilových komponentů vyžaduje toto umístění koordinaci mezi obsluhou zařízení a pracovníky manipulujícími s materiálem.
3. Postupné tváření: Hydraulický lis nebo programovatelné kladivo působí na polotovar řízenými tlakovými silami. Na rozdíl od uzavřených metod tváření, které kov tvarují jediným úderem, otevřené kování aplikuje několik po sobě jdoucích úderů. Každý úder vytlačuje materiál směrem ven, postupně prodlužuje a tvaruje ingot do požadovaných rozměrů.
4. Rotace a přemístění: Mezi jednotlivými operacemi kování operátoři polotovar otočí – obvykle o 90 stupňů – a přemístí jej pro další sérii úderů. Tato rotace zajišťuje rovnoměrnou deformaci po celém materiálu a zabraňuje místnímu hromadění napětí. U válcových automobilových dílů, jako jsou hřídele a náboje náprav, tento krok vytváří konzistentní vlastnosti průřezu.
5. Dokončovací operace: Po dosažení přibližných konečných rozměrů projde výkovek řízeným chlazením. Následné procesy často zahrnují tepelné zpracování za účelem optimalizace mechanických vlastností, následované obráběním, aby byly splněny přesné specifikace pro automobilový průmysl.

Kritické řízení teploty a deformace

Proč je řízení teploty během procesu výkovku s otevřenou matricí tak důležité? Když je ocel zahřáta na teplotní rozsah tváření, její krystalická zrnitá struktura se stane plastickou a může být přetvořena bez vzniku trhlin. Udržování správné teploty během více průchodů deformace zajišťuje, že kov zůstává tvárný, zatímco samotný proces tváření zdokonaluje jeho vnitřní strukturu.

Zkušení operátoři sledují několik klíčových proměnných během každého cyklu tváření:

• Teplota polotovaru: Vizuální kontrola a pyrometry sledují povrchovou teplotu, přičemž dochází k opětovnému ohřevu, pokud materiál ochladne pod účinný tvářecí rozsah
• Rychlost deformace: Řízená rychlost kování nebo lisování brání vzniku povrchových trhlin a zároveň maximalizuje jemnění zrna
• Poměr redukce: Míra přemístění materiálu na jeden průchod ovlivňuje jak rozměrovou přesnost, tak vývoj mechanických vlastností
• Doba kontaktu s maticí: Minimalizace kontaktu horkého kovu s chladnějšími maticemi snižuje povrchové ochlazování, které může způsobit vady

Moderní zařízení pro výkovky s otevřenou formou kombinují odbornost operátora s programovatelnými kovadlinami a hydraulickými lisy. Tyto systémy poskytují konzistentní profily síly při úderech dosahujících tisíců liber, což umožňuje opakované výsledky u přetížených automobilových součástí. Role operátora se tak posouvá od čistě manuální kontroly k dohledu nad automatizovanými sekvencemi, přičemž provádí úpravy v reálném čase na základě chování obrobku.

Tento iterativní přístup je obzvláště vhodný pro součásti přesahující běžná omezení velikosti uzavřené formy. Představte si, jak by bylo obtížné vytvořit dutinu uzavřené formy dostatečně velkou pro předkrm pro nápravu nákladního automobilu o hmotnosti 2 000 liber – náklady na nástroje by byly astronomické a požadavky na výkon lisu by výrazně omezovaly možnosti dodavatelů. Otevřenékování tyto omezení úplně obchází, tvarování obrovských automobilových dílů postupnou plastickou deformací namísto jednorázového uzavření do formy.

Když máte jasnou představu o tom, jak proces kování přeměňuje surový materiál na tvarované polotovary, jste připraveni prozkoumat metalurgické výhody, které způsobují, že tyto komponenty ve vysoce náročných automobilových aplikacích výrazně převyšují alternativy.

Metalurgické výhody, které zvyšují výkon automobilů

Co se uvnitř kovu děje během kování do formy, že jsou tyto komponenty tak pozoruhodně pevné? Odpověď leží pod povrchem – doslova. Když prozkoumáte kovanou automobilovou součástku na mikroskopické úrovni, objevíte jemnou vnitřní strukturu, která ji odlišuje od odlitých nebo opracovaných alternativ. Právě tato metalurgická transformace je důvodem, proč inženýři určují kované součástky do forem pro aplikace, kde selhání prostě nepřichází v úvahu.

Tvářecí proces nejenom mění tvar kovu zvenčí. Zásadně přeuspořádává krystalickou strukturu materiálu, odstraňuje vady a vytváří směrové vlastnosti, které odpovídají skutečnému namáhání dílu během provozu. U součástí zavěšení, hřídelí i u těžkých náprav se tyto vnitřní vylepšení přímo projeví delší životností a vyšší bezpečnostní rezervou.

Výhody struktury zrna pro odolnost proti únavě

Představte si vnitřní strukturu kovu jako svazek vláken, podobně jako dřevní vlákna. Při tváření do dutin je řízená deformace zarovnává tato "vlákna" – tok zrna – ve směrech, které maximalizují pevnost tam, kde ji součástka potřebuje nejvíce. Podle výzkumu kovosvarového průmyslu , tento směrový zarovnání vytváří vyšší metalurgickou kvalitu a zlepšené mechanické vlastnosti po celém materiálu.

Zde je, co činí zarovnání toku zrna tak cenným pro automobilové aplikace:

• Soustavná orientace zrna: Kování vede strukturu zrna kolem obrysů, nikoli ji přerušuje, čímž dochází k zachování nepřerušovaných vláknových struktur odolných proti šíření trhlin
• Jemnější zrno: Opakovaná deformace rozkládá hrubé zrnité struktury na jemnější a rovnoměrnější krystaly, které zlepšují houževnatost a tažnost
• Eliminace pórovitosti: Tlakové síly působící při kování uzavírají vnitřní dutiny a bubliny plynu, které vznikají během počátečního tuhnutí kovu
• Snížený obsah nekovových vměstků: Předúprava během procesu kování rozptýlí a minimalizuje nekovové vměstky, které by mohly působit jako koncentrátory napětí

Proč je to konkrétně důležité pro odolnost proti únavě? Automobilové součásti jsou během své životnosti vystaveny milionům cyklů zatížení. Pokaždé, když nákladní vozidlo najede do vybranine nebo náprava pohltí náraz z vozovky, se na jakékoli vnitřní vady hromadí mikroskopická napětí. Uzavřené i otevřené tváření prospívá jemnějšímu zrnu, které eliminuje místa iniciace, kde se obvykle začínají vytvářet únavové trhliny.

Rozdíl se stává výrazným za podmínek cyklického zatěžování. Součásti s řádně vyrovnaným tokem zrna vydrží výrazně více cyklů zatížení před porušením ve srovnání s díly s náhodným nebo narušeným vzorcem zrna. U bezpečnostně kritických aplikací, jako jsou řídicí čepy a hřídele náprav, poskytuje tento prodloužený život při únavě spolehlivostní rezervu, která zajišťuje bezpečný provoz vozidel.

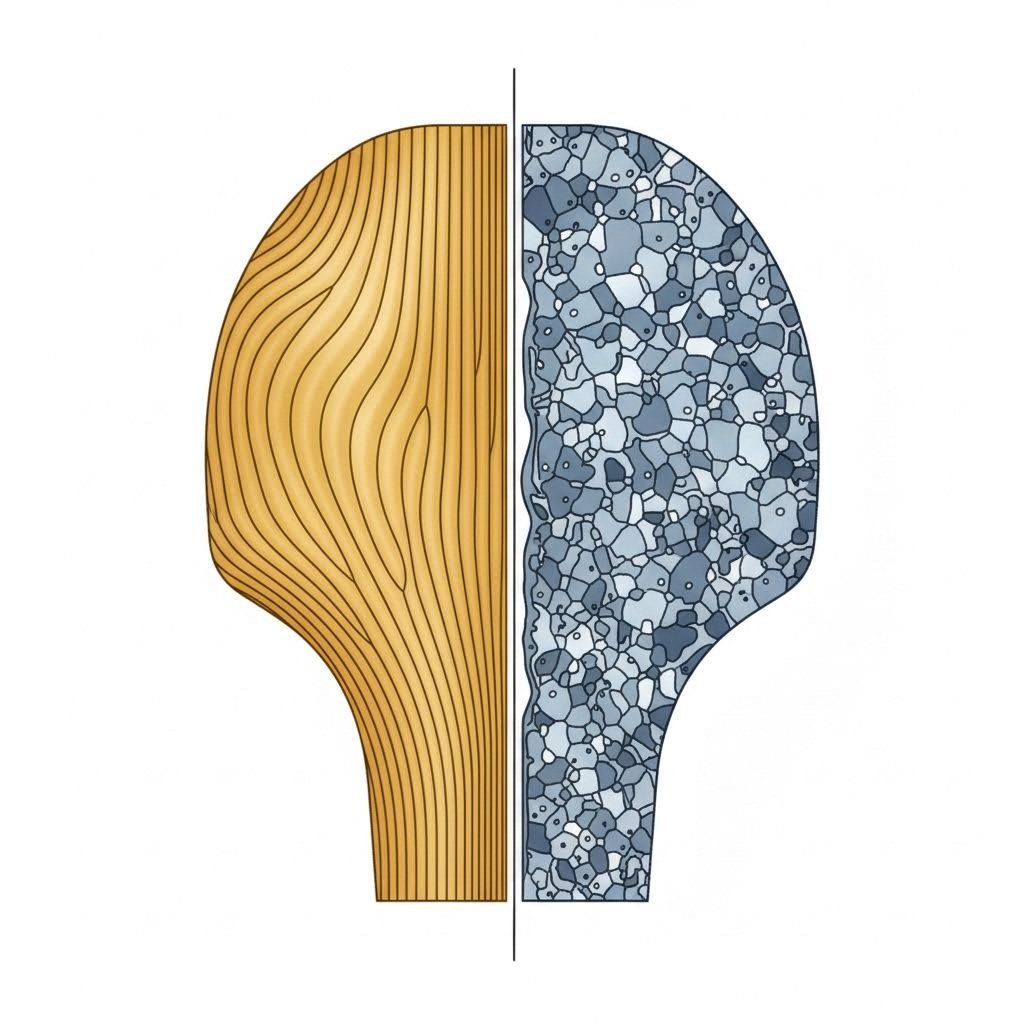

Proč kované díly převyšují litou alternativu

Při porovnávání výrobních metod pro velké automobilové komponenty se rozdíl mezi kovanými a litými díly stává zřetelným. Lití vyrábí díly odléváním roztaveného kovu do forem, kde tuhne do požadovaného tvaru. Ačkoli tato metoda nabízí konstrukční flexibilitu, nemůže konkurovat mechanickým vlastnostem, které poskytují kované díly do formy.

Zásadní rozdíl? Lité díly nemají tok zrna ani směrovou pevnost. Jelikož metalurgické porovnání proces tuhnutí při odlévání vytváří náhodnou orientaci krystalů a často uzavírá dutiny uvnitř materiálu. Kovaní naopak předúpravou materiálu odstraňuje vnitřní vady a záměrně orientuje strukturu zrn pro maximální výkon.

Zvažte tyto konkrétní zlepšení mechanických vlastností, která nabízejí lité kované automobilové komponenty:

• Vyšší odolnost proti nárazu: Jemná zrnitá struktura pohlcuje rázové zatížení bez křehkého lomu, což je rozhodující pro komponenty vystavené náhlým nárazům
• Zvýšená nosivost: Spojitý tok zrn rozvádí působící síly po celém materiálu, místo aby soustřeďoval napětí na slabých místech
• Zlepšená tažnost: Kované komponenty se mohou při extrémním přetížení mírně deformovat namísto toho, aby se náhle praskly – jedná se o životně důležitou bezpečnostní vlastnost
• Lepší odezva na tepelné zpracování: Rovnoměrná a jemná mikrostruktura kovanin reaguje konzistentněji na tepelné zpracování po kování, čímž dosahuje předvídatelných úrovní tvrdosti a pevnosti
• Vyšší spolehlivost během životnosti komponentu: Méně vnitřních vad znamená méně potenciálních míst vzniku poruch, což vede k vyšší spolehlivosti dlouhodobého výkonu

Pro automobilové inženýry určující materiály pro náročné aplikace tyto výhody ospravedlňují tvářecí proces i v případě, že odlévání na první pohled může být levnější. Předčasný výpadek odlité skříně nápravy vyjde mnohem draže kvůli reklamacím na záruku, výpadku vozidla a potenciálním bezpečnostním incidentům než počáteční investice do správně tvářených dílů.

Rozdíl výkonu se ještě zvětšuje, když vezmete v úvahu reálné provozní podmínky. Hřídele přenášející stovky koňských sil se s každým cyklem akcelerace a brzdění potýkají s únavou materiálu při kroucení. Díly zavěšení odpružení pohlcují nepřetržité rázové zatížení od povrchu vozovek. Těžké nápravy nesou obrovské statické zatížení a zároveň zvládají dynamické síly během brzdění a průjezdu zatáček. V každém případě poskytují metalurgické výhody tváření rezervu výkonu, která odděluje spolehlivé díly od těch, které selhávají předčasně.

Porozumění těmto základním principům vědy o materiálech pomáhá ocenit, proč zůstává tváření preferovanou výrobní metodou pro bezpečnostně kritické automobilové součásti – a proč výběr vhodné ocelové třídy a protokolu tepelného zpracování dále optimalizuje tyto vrozené výhody.

Výběr materiálu a ocelové třídy pro tvářené automobilové díly

Už jste viděli, jak kovací proces přeměňuje surové tyče na strukturně vyšší komponenty. Ale skutečnost je taková: i ten nejdokonalejší zrnitý struktura neposkytne optimální výkon, pokud jste vybrali nesprávný základní materiál. Výběr správné třídy oceli pro vaše kovací nástroje je místo, kde se setkává metalurgická věda s reálnými inženýrskými požadavky.

Pro automobilové inženýry a odborníky na nákup má výběr materiálu přímý dopad na trvanlivost dílů, výrobní náklady a soulad s výrobními specifikacemi OEM. Třída oceli, kterou zadáte, určuje nejen počáteční pevnost, ale i to, jak se díl chová při tepelném zpracování, jak snadno se obrábí na finální rozměry a nakonec, jak se osvědčí při desetiletích provozního zatížení.

Výběr třídy oceli pro trvanlivost automobilů

Co činí určité legované oceli ideálními pro automobilové výkovky v otevřených matricích? Odpověď spočívá v jejich legujících prvcích – chromu, molybdenu, niklu a vanadu – které zvyšují prokalitelnost, houževnatost a odolnost proti opotřebení nad rámec toho, co dokáží uhlíkové oceli. Podle odvětvoví specialisté , je legovaná ocel 4140 nejčastěji používaným materiálem pro aplikace otevřených výkovků, i když několik tříd slouží specifickým automobilovým potřebám.

Při hodnocení kovacích forem a materiálů, které budou tvarovány, zvažte, jak každá ocelová třída vyvažuje tyto kritické faktory:

• Mez pevnosti a mezní kluzu: Třídy s vyšší pevností vydrží větší zatížení, ale mohou obětovat tažnost
• Prokalitelnost: Schopnost hlubšího prokalení zajišťuje konzistentní vlastnosti po celém průřezu tlustých částí
• Odolnost proti unavení: Důležité pro součásti vystavené cyklickému zatěžování během provozu vozidla
• Opracovatelnost: Ovlivňuje dobu a náklady na následné obrábění ve vaší dílně
• Svářivost: Důležité, pokud součást vyžaduje následné spojovací operace

Následující tabulka porovnává běžné třídy ocelí používané v aplikacích automobilových kovaných nástrojů, která vám pomůže přiřadit vlastnosti materiálu k vašim konkrétním požadavkům na součásti:

Část č.	Typické automobilové aplikace	Hlavní vlastnosti	Požadavky na tepelné zpracování
4140	Hřídele náprav, řídicí části, klikové hřídele, ojnice	Dobrá houževnatost, vysoká únavová pevnost, vynikající prokalitelnost i v silných průřezech	Normalizační kalení a popuštění nebo kalení a popuštění; typický předtvrzený rozsah 28–32 HRC nebo dle specifikace tepelného zpracování
4340	Těžké nápravy, součásti pohonu s vysokým zatížením, automobilové díly letecké kvality	Vyšší houževnatost a odolnost proti únavě, schopnost hlubokého kalení, vysoká rázová pevnost	Kalení a popuštění; lze dosáhnout 40–44 HRC při zachování tažnosti
4150	Hřídele hnacího hřídele, hřídele převodovek, ozubená kola s vysokým zatížením	Vyšší obsah uhlíku pro zvýšení povrchové tvrdosti, dobrá odolnost proti opotřebení	Kalení a popuštění; možné dosáhnout povrchové tvrdosti až 50 HRC
4130	Součásti zavěšení, konzoly, konstrukční díly namáhané středně velkým zatížením	Vynikající svařitelnost, dobrý poměr pevnosti a hmotnosti, lepší obrobitelnost	Normalizační žíhání nebo normalizační žíhání s popuštěním; typicky 20–25 HRC (nebo 90–100 HRB)
8620	Ozubená kola, pastorky, vačkové hřídele vyžadující povrchové kalení	Jádro s nízkým obsahem uhlíku pro houževnatost, dobře se cementuje pro tvrdý, odolný proti opotřebení povrch	Cementace, kalení a popuštění; povrch 58–62 HRC s houževnatým jádrem

Všimněte si, jak legující prvky v každé třídě splňují specifické účely. Chrom a molybden ve slitinách řady 41xx zlepšují prokalitelnost a pevnost za tepla. Přidaný nikl v materiálu 4340 výrazně zvyšuje houževnatost a odolnost proti nárazům – což jej činí preferovanou volbou, pokud jsou požadovány maximální vlastnosti při únavě v bezpečnostně kritických aplikacích. Jak metalurgická data potvrzují , prvky jako nikl a mangan zvyšují houževnatost, zatímco chrom a molybden zvyšují mez pevnosti a odolnost proti teplu.

Režimy tepelného zpracování pro optimální výkon

Výběr správné jakostní třídy oceli je jen polovina cesty. Teplotní zpracování, které zadáte, určuje, jak se tyto legující prvky přemění na skutečné mechanické vlastnosti ve vašem hotovém dílu. Představujte si tepelné zpracování jako poslední ladění, které odemkne plný potenciál vašeho kovaného materiálu.

Podle odborníci na tepelné zpracování , tyto procesy upravují fyzikální a mechanické vlastnosti oceli, aniž by měnily tvar dílu. U automobilových výkovků jsou hlavními cíli zvýšení pevnosti povrchu a odolnosti proti opotřebení při zachování houževnatosti jádra.

Nejběžnější sekvence tepelného zpracování pro automobilové výkovky v otevřených formách zahrnují:

• Normalizace: Zahřátí výkovku na 830–950 °C následované ochlazením na vzduchu zjemní strukturu zrna a uvolní vnitřní pnutí vzniklé při tváření. Tento proces vytváří rovnoměrnou mikrostrukturu, která zlepšuje obrobitelnost a připravuje díl pro následné kalení.
• Kalení a popouštění: Materiál je ohřát na austenitizační teplotu, následně rychle ochlazen ve vodě nebo oleji za účelem dosažení maximální tvrdosti. Následné popouštění při řízených teplotách snižuje křehkost a zároveň udržuje pevnost – takto je dosaženo rovnováhy mezi tvrdostí a houževnatostí, kterou vyžadují automobilové aplikace.
• Normalizace a popouštění: Méně náročný postup, který poskytuje střední tvrdost s vynikající houževnatostí. Často se uplatňuje, pokud není vyžadována extrémní tvrdost, ale je nezbytná konzistentní mechanická vlastnost po celém průřezu.

Způsob tepelného zpracování, který zvolíte, ovlivňuje jak výkon, tak náklady. Kalení a popouštění dosahují vyšších úrovní pevnosti, ale vyžadují větší kontrolu procesu a mohou způsobit deformace, které zvyšují přídavky na obrábění. Normalizace je levnější, ale dosahuje nižších rozsahů tvrdosti – obvykle 163–300 BHN v závislosti na třídě a velikosti průřezu.

Požadavky OEM specifikací a certifikace materiálu

Při dodávání kovaných výrobků do automobilového průmyslu se výběr materiálu nesmí omezovat pouze na mechanické vlastnosti, ale musí zahrnovat i komplexní požadavky na dokumentaci a stopovatelnost. Každá ocelová třída musí splňovat specifikace dle oborových norem včetně AISI, ASTM, SAE a mezinárodních ekvivalentů, které definují chemické složení, mechanické vlastnosti a zkušební postupy.

Jakou dokumentaci byste měli očekávat u kovaných výrobků pro automobilový průmysl? Certifikáty materiálu obvykle zahrnují:

• Certifikáty chemické analýzy potvrzující složení slitiny
• Zprávy o mechanických zkouškách s údaji o mez pevnosti, mezi kluzu, protažení a zužení průřezu
• Certifikáty tvrdosti potvrzující účinnost tepelného zpracování
• Stopovatelnost tavby spojující každý kovaný díl se základním materiálem
• Zprávy o nedestruktivních zkouškách, jsou-li stanoveny

Tyto certifikace se přímo integrují do systémů kvality automobilového průmyslu a poskytují dokumentační stopu, kterou dodavatelé první úrovně potřebují pro soulad s IATF 16949. Váš dodavatel výkovků by měl udržovat systémy kvality ISO 9001 nebo AS9100, které zajišťují konzistentní manipulaci s materiálem od přijetí surového materiálu až po konečný odesílání.

Volba materiálu také ovlivňuje celkovou ekonomiku vašeho projektu nad rámec ceny oceli na kilogram. Vyšší třídy slitin, jako například 4340, jsou dražší než 4140, ale jejich lepší vlastnosti mohou umožnit lehčí konstrukce nebo delší intervaly údržby, čímž se kompenzuje počáteční přirážka. Podobně třídy s lepší obrobitelností snižují náklady na následné zpracování ve vašem obráběcím pracovišti. Správný výběr vyvažuje náklady na materiál, efektivitu zpracování a požadavky na provozní výkon pro vaši konkrétní aplikaci.

Po zadání třídy materiálu a tepelného zpracování je dalším kritickým krokem zajistit, aby váš dodavatel kovaných výrobků splňoval přísné požadavky na kvalitu, které automobiloví výrobci vyžadují po celém výrobním procesu.

Normy kvality a certifikace pro automobilové výkovky

Zní to složitě? Pokud dodáváte kované komponenty automobilovým výrobcům, kvalita není jen zaškrtávací políčko – jedná se o celý ekosystém norem, dokumentace a ověřovacích procesů, které sledují každou součástku od surového materiálu až po konečnou montáž. Pro firmy zabývající se výkovky ve volném kování, které působí v automobilovém sektoru, znamená splnění těchto požadavků rozdíl mezi oprávněnými dodavateli a těmi, kteří se v tomto náročném trhu nemohou účastnit.

Moderní vozidla obsahují více než 30 000 dílů získané od stovek dodavatelů z více zemí. Jedna vadná součástka může vyvolat rozsáhlé zpětné odběry, bezpečnostní rizika a významné poškození pověsti. Proto automobilový průmysl vyvinul přísné rámce kvality, které musí každá společnost provozující výkovky ve volné kování absolvovat, aby si udržela postavení dodavatele u hlavních výrobců.

Dodržování IATF 16949 ve výkovcích

Když automobiloví inženýři hodnotí potenciální dodavatele výkovek, certifikace IATF 16949 je často prvním kvalifikačním požadavkem. Tento mezinárodní standard navazuje na základy ISO 9001 a doplňuje je o automobilově specifické požadavky týkající se prevence vad, snižování odpadu a neustálého zlepšování v celém řetězci dodavatelů.

Co pro provoz výkovek ve volném kování skutečně znamená dodržování IATF 16949? Standard vyžaduje komplexní systémy řízení kvality pokrývající každý aspekt výroby:

• Dokumentace řízení procesů: Podrobné pracovní pokyny pro každou kovářskou operaci, včetně parametrů ohřevu, pořadí deformace a postupů chlazení
• Analýza měřicího systému: Ověření, že kontrolní zařízení a metody poskytují přesné a opakovatelné výsledky
• Statistická kontrola procesu: Průběžné sledování kritických rozměrů a vlastností za účelem detekce odchylek dříve, než dojde k výrobě nevyhovujících dílů
• Korekční a preventivní opatření: Systémové přístupy k identifikaci kořenových příčin problémů s kvalitou a implementaci trvalých řešení
• Interní audit: Pravidelné hodnocení zajišťující, že systémy kvality zůstávají účinné a odpovídají požadavkům zákazníků

U uzavřených i otevřených kovaných dílů stejně jako u otevřených kování ukazuje shoda s IATF 16949, že dodavatel implementoval systémové kontroly, které vyžadují výrobci automobilů (OEM). Certifikace zahrnuje přísné audity třetí strany, které ověřují nejen dokumentaci, ale i skutečné provozní postupy a výsledky na výrobní ploše.

Splnění specifikací kvality OEM

Mimo odvětvové normy každý výrobce automobilů udržuje vlastní proprietární specifikace kvality, které musí dodavatelé splňovat. Tyto zákaznické požadavky často překračují základní standardy IATF a odrážejí jedinečné inženýrské koncepty a historické priority daného výrobce v oblasti kvality.

Představte si, že jste doda­vatel vyšší úrovně, který dodává kované polotovary nábojů pro velkého výrobce nákladních vozidel. Budete muset prokázat soulad s jejich konkrétními:

• Specifikacemi materiálu definujícími přípustné rozsahy chemického složení a cílové mechanické vlastnosti
• Požadavky na schválení procesu včetně dokumentace procesu schválení výrobních dílů (PPAP)
• Inspekčními protokoly uvádějícími metody měření, frekvence vzorkování a kritéria přijetí
• Standardy balení a dopravy chránící díly během přepravy
• Systémy dodavatelských portálů pro elektronickou výměnu dat a hlášení kvality

Splnění těchto různorodých požadavků vyžaduje flexibilitu a robustní kvalitativní infrastrukturu. Společnost provozující výkovky ve volné kování pro více automobilových zákazníků musí vést paralelní systémy dokumentace a zároveň zajistit konzistentní výrobní excelenci napříč všemi programy.

Kompletní dokumentační stopa

Sledovatelnost – schopnost sledovat každou součást zpět k jejímu původu – se v automobilovém průmyslu stala regulační nezbytností. Jak poznamenávají analytici odvětví , digitální sledovatelnost pomáhá zajistit automatickou shodu s předpisy, zjednodušuje audity a poskytuje dokumentaci prokazující původ, která chrání dodavatele i výrobce (OEMs).

U výkovků ve volné kování začíná dokumentační stopa ještě před prvním úderem kladiva a pokračuje až do okamžiku dodání zákazníkovi. Mezi klíčové kontroly kvality patří:

• Ověření příchozího materiálu: Certifikáty chemické analýzy, zprávy o mechanických zkouškách a identifikace tavby potvrzují, že suroviny splňují specifikace před zahájením zpracování
• Kontroly rozměrů během výroby: Měření během a po tvářecích operacích ověřují, že součásti zůstávají v rámci tolerance, jak postupují výrobním procesem
• Nedestruktivní testování: Ultrazvukové, magnetické nebo kapilární zkoušky detekují vnitřní nebo povrchové vady, které nejsou viditelné při vizuální prohlídce
• Ověření mechanických vlastností: Tahové zkoušky, měření tvrdosti a zkoušky rázem v ohýbaní na vzorcích potvrzují, že tepelné zpracování dosáhlo požadovaných vlastností
• Konečné dokumentační balíčky: Kompletní certifikační balíčky dodávané spolu s dodávkami zahrnují certifikáty materiálu, rozměrové protokoly, výsledky NDT a veškerá osvědčení vyžadovaná zákazníkem

Tato infrastruktura stopovatelnosti přináší měřitelné výhody nad rámec dodržování předpisů. Pokud dojde k problémům v provozu, mohou výrobci omezit rozsah zpětného odvolání na konkrétní výrobní série místo celých výrobních řad – což může ušetřit miliony v nákladech na izolaci. Analýza kořenové příčiny propojuje poruchy v provozu s konkrétními dávkami komponent, čímž umožňuje rychlejší nápravná opatření.

Statistická kontrola procesů pro automobilové zákazníky

Všimnete si, že výrobci automobilů (OEM) nechtějí pouze zprávy o kontrole – chtějí důkaz, že vaše procesy trvale vyrábějí shodné díly. Statistická kontrola procesů (SPC) tento důkaz poskytuje sledováním variability kritických charakteristik v čase a umožňuje zásah ještě před vznikem neshod.

U výkovků z otevřeného lisování se SPC obvykle zaměřuje na:

• Kritické rozměry na klíčových etapách procesu
• Konzistentnost teploty tváření
• Výsledky tepelného zpracování včetně rozložení tvrdosti
• Indikátory kvality povrchu

Index způsobilosti procesu (hodnoty Cpk) kvantifikují, jak dobře váš proces splňuje specifikační limity. Většina automobilových OEM vyžaduje minimální hodnoty Cpk 1,33 nebo vyšší pro kritické charakteristiky, což demonstruje, že běžná variabilita procesu zůstává výrazně uvnitř přijatelných mezí. Dosažení a udržování těchto úrovní způsobilosti vyžaduje důslednou kontrolu procesu, pravidelnou kalibraci zařízení a rychlou reakci na jakékoli signály rostoucí variability.

Spolupráce se dodavateli certifikovanými podle IATF 16949, jako je Shaoyi (Ningbo) Metal Technology zajistí, že vaše kované komponenty budou splňovat tyto přísné automobilové standardy kvality od počátečního prototypování až po vysokoodběrovou výrobu. Jakmile je váš rámec kvality stanoven, další úvahou je určit, zda otevřené kování je optimální výrobní metoda pro vaši konkrétní aplikaci velkých komponent.

Volba mezi otevřeným kováním a alternativními metodami

Při specifikaci výrobních metod pro velké automobilové komponenty sahá rozhodování daleko za rámec jednoduchých cenových srovnání. Měli byste si vybrat kování v otevřené matrici, kování v uzavřené matrici, lití nebo obrábění z plného materiálu? Každý přístup nabízí zcela jiné výhody v závislosti na velikosti součásti, objemu výroby, požadavcích na výkon a rozpočtových omezeních.

Správná volba vyžaduje pochopení toho, ve kterých oblastech každá metoda exceluje – a kde selhává. Výrobní postup, který je ideální pro prototypy řídicích čepů, může být ekonomickou katastrofou při sériové výrobě náprav. Naopak metoda, která je dominantní při roční výrobě 50 000 kusů, může být naprosto nepraktická pro specializované aplikace s nízkým objemem.

Kdy zvolit kování v otevřené matrici namísto kování v uzavřené matrici

Základní otázka, které se mnozí inženýři potýkají: kdy dává více smyslu výkovky ve volné zápustce než metody v uzavřené zápustce? Odpověď obvykle spočívá ve třech propojených faktorech – velikosti dílu, objemu výroby a nákladech na nástroje.

Výkovky ve volné zápustce jsou zřejmou volbou, když:

• Rozměry součásti překračují možnosti uzavřené zápustky: Součásti o hmotnosti stovek až tisíců liber prostě nemohou vejít do ekonomicky proveditelných uzavřených dutin zápustky. Polotovary náprav pro nákladní automobily, velké součásti pohonů pro námořní techniku a přeměrné průmyslové vozidlové díly často nutně spoléhají na metody volné zápustky.
• Objemy výroby zůstávají relativně nízké: Pokud ročně vyrábíte méně než několik set kusů, investice do zápustných nástrojů se zřídka vyplatí. Jednodušší nástroje používané u volné zápustky rozloží náklady výhodněji přes omezené sériové výroby.
• Záleží na flexibilitě konstrukce: Vývoj prototypů, vlastní specifikace a jednorázové inženýrské projekty těží z přizpůsobitelnosti kování ve volných kleštích. Můžete upravovat rozměry mezi jednotlivými kovanými díly, aniž byste museli vyřadit nákladné specializované formy.
• Převládá jednoduchost průřezu: Kruhové, čtvercové nebo obdélníkové profily s postupnými přechody perfektně vyhovují metodám kování ve volných kleštích. Komplexní tvary blízké finálnímu tvaru s jemnými detaily jsou vhodnější pro uzavřené formy.

Uzavřené kování je výhodnější, pokud potřebujete přesné kované tolerance, složitou geometrii nebo velké sériové objemy dosahující tisíců kusů. Podle výzkumu výrobní ekonomiky se kování do uzavřených forem stává ekonomicky výhodným již při nízkých tisících kusů, kdy se náklady na nástroje rozprostřou na vyšší objemy.

Pro speciální automobilové aplikace – např. vlastní výkonné vozy, komerční platformy malých sérií nebo náhradní díly pro náročné podmínky – často kování ve volných kleštích nabízí optimální rovnováhu mezi kovovým kvalitou a ekonomickou proveditelností.

Analýza nákladů a přínosů pro výrobu velkých komponent

Porozumění výrobní ekonomice vám pomůže dělat informovaná rozhodnutí o zdrojování. Celkové náklady jakékoli tvářecí metody zahrnují investice do nástrojů, náklady na zpracování jednotlivých kusů, využití materiálu a požadavky na obrábění po tváření.

Zde je klíčový poznatek: nejlevnější metoda u 100 kusů může být nejdražší u 10 000 kusů. Objem vaší výroby zásadně ovlivňuje, který postup přináší nejlepší hodnotu.

Následující srovnávací tabulka vám pomůže vyhodnotit výrobní metody podle klíčových rozhodovacích faktorů:

Vyrobní metoda	Ideální rozsah velikosti dílu	Náklady na nástroje	Trend nákladů na kus podle objemu	Nejlepší použití
Kování v otevřené matrici	50 liber až nad 10 000 liber	Nízké (5 000–25 000 USD za jednoduché formy)	Střední při nízkých objemech; méně konkurenceschopné při vysokých objemech	Velké hřídele náprav, těžké polotovary pohonů, prototypové komponenty, speciální díly malých sérií
Tvarové kování	Pod 50 liber typicky; až několik set liber	Vysoká (50 000–500 000+ USD pro složité tvary)	Vysoká při nízkých objemech; nejvýhodnější od 5 000 ks	Ojnice, klikové hřídele, ozubená kola, díly zavěšení vysoké série
Vytváření	Unce až několik tun	Střední (10 000–100 000 USD za formy)	Výhodná při nízkých a středních objemech; závisí na složitosti	Složité skříně, bloky motorů, skříně převodovek, dekorativní díly
Obrábění z plnosti	Omezeno dostupností tyčí/plechů	Minimální (pouze programování a přípravky)	Velmi vysoké náklady na kus; prakticky vhodné pouze pro prototypy nebo velmi malé množství	Prototypy, jednorázové náhrady, malé přesné součásti, u nichž není výhodné tváření

Všimněte si, jak se ekonomika výrazně mění s objemem výroby. U 50 kusů pravděpodobně vyhrává obrábění z plného materiálu nebo tváření ve volných matricích díky nižším celkovým nákladům, i když jsou vyšší náklady na kus, protože se vyhnete významným investicím do nástrojů. U 50 000 kusů pak nižší náklady na kus u tváření v uzavřených matricích převáží nad vyššími náklady na nástroje.

Body zlomu a úvahy týkající se objemu výroby

Kde přesně dochází k tomuto ekonomickému průsečíku mezi jednotlivými metodami? I když konkrétní body zlomu závisí na složitosti součásti, nákladech na materiál a možnostech dodavatele, obecné směrnice pomáhají rámci analýzy stanovit:

• Tváření ve volných matricích vs. tváření v uzavřených matricích: U středně složitých automobilových komponent se uzavřené metody výkovků obvykle stávají ekonomičtějšími někde mezi 500 a 2 000 kusy ročně. U větších dílů se tento bod zvratu posouvá výše, u jednodušších geometrií níže.
• Kování vs. lití: Když rozhodují mechanické vlastnosti, ospravedlní si výkovky svou prémii i při nižších objemech. Jak srovnávací studie ukazují , výkovky často vykazují přibližně o 26 % vyšší mez pevnosti v tahu a o 37 % vyšší únavovou pevnost ve srovnání s odlitky – výhody výkonu, které jsou důležité pro bezpečnostně kritické automobilové aplikace.
• Výkovky vs. obrábění z polotovaru: Pokud nevyrábíte méně než 10–20 kusů, výkovky jsou téměř vždy ekonomičtější než odebírání materiálu z plné tyče nebo desky. Materiálový odpad při obrábění – často 50–80 % počáteční hmotnosti – činí tento postup nepraktickým pro sériovou výrobu.

Jak ovlivňuje geometrie dílu výběr metody

Kromě objemu a nákladů hraje tvar vaší součásti rozhodující roli při výběru metody. Zamyslete se, co dokáže proces výkovku s volnou matricí oproti alternativním postupům.

Výkovky s volnou matricí jsou vynikající pro:

• Válcové nebo hranolové tvary (hřídele, tyče, bloky)
• Stupňovité profily s postupnými přechody
• Součásti, u kterých konečnou geometrii definuje následné obrábění
• Komponenty vyžadující maximální kontrolu orientace toku zrn

Zvažte metody s uzavřenou matricí, pokud váš návrh zahrnuje:

• Složité trojrozměrné obrysy
• Tenké stěny, žebra nebo složité prvky
• Téměř finální tvary minimalizující potřebu obrábění
• Těsné výrobní tolerance jako u kovaných dílů

Lití se stává atraktivním, když dosahuje geometrická složitost úrovně, která není pro žádnou kovací metodu praktická – vnitřní průchody, duté profily nebo extrémně složité vnější prvky. Pamatujte však na kompromis výkonu: odlitky obecně vykazují horší mechanické vlastnosti ve srovnání s kovanými díly, a to v důsledku vnitřní pórosity a slabší struktury zrna.

Příručka pro nákladní vozidla a speciální aplikace

Pro náročné aplikace u těžkých nákladních vozidel – třída 7 a 8 nákladních automobilů, stavební stroje, zemědělská technika – se často ukazuje jako optimální volbou kování za tepla s otevřenými formami. Tyto aplikace obvykle zahrnují:

• Velké rozměry součástí přesahující praktické možnosti uzavřených forem
• Střední roční objemy (stovky až nízké tisíce kusů)
• Vysoké požadavky na únavovou pevnost a odolnost proti nárazům
• Dlouhou životnost výrobku, která odůvodňuje použití nákladnějších výrobních metod

Speciální automobilové aplikace – součásti pro závodění, výkonné vozy na míru, díly pro restaurování, vývoj prototypů – podobně upřednostňují flexibilitu otevřeného kování. Pokud vyrábíte malé množství dílů nebo vyvíjíte nové konstrukce, umožňuje schopnost iterace bez významných investic do nástrojů urychlit vývojové časové plány.

Shrnutí? Přizpůsobte si výrobní metodu konkrétní kombinaci velikosti, objemu, geometrie a požadavků na výkon. Otevřené kování přináší výjimečnou hodnotu u velkých automobilových komponent vyráběných v množstvích, kdy nelze ospravedlnit investice do nástrojů uzavřeného kování – a přesto stále poskytuje nadřazené metalurgické vlastnosti, které odlišují kované výrobky od odlitků.

Po výběru výrobní metody pomáhá porozumění rozměrovým možnostem a očekáváním ohledně tolerancí stanovit vhodné požadavky pro dodavatele kovaných dílů.

Technické specifikace a rozměrové možnosti

Jaké velikosti a rozsahy hmotností může otevřené kování skutečně zvládnout pro automobilové aplikace? Když specifikujete velké součásti pohonu nebo těžké osy, porozumění praktickým limitům procesu vám pomůže stanovit realistická očekávání a efektivně komunikovat se svým dodavatelem kování.

Specifikace otevřeného kování pro automobilové aplikace zahrnují ohromující rozsah – od součástí vážících několik set liber až po obrovská kovaná díla přesahující 70 000 liber. Podle dat o kapacitě průmyslu vedoucí kovárny dokážou vyrobit hřídele až 57 stop dlouhé, kotouče s průměrem až 135 palců a frézovaná kovaná díla s průřezy se blížícími 3 700 čtverečním palcům. Tyto možnosti automobilového kování daleko převyšují to, co lze ekonomicky dosáhnout uzavřeným kováním.

Rozměry a hmotnostní kapacity pro automobilové součásti

Představte si, že hledáte kované polotovary pro nápravy nákladních automobilů nebo součásti pohonu těžké techniky. Fyzické rozměry, které můžete zadat, závisí jak na kapacitě kovacího zařízení, tak na konkrétní geometrii požadované součásti. Následující hodnoty ukazují, co dokážou moderní provozy s otevřeným lisováním dodat:

Typ kování	Minimální rozměry	Maximální rozměry	Rozsah hmotnosti
Tužkové tyče	6 in. (152 mm) průměr	Různé délky v závislosti na hmotnosti	minimálně 1 500 lbs (682 kg)
Hřídele/excentrické hřídele	6,25 in. (160 mm) průměr	57 ft. délka (17 400 mm); 70 in. průměr (1 800 mm)	10 000 - 60 000 lbs (4 536 - 27 215 kg)
Frézované výkovky	šířka/tloušťka 6 in. (152 mm)	délka 40 ft. (12 192 mm); největší rozměr průřezu 140 in.	4 000 - 70 000 lbs (1 814 - 31 800 kg)
Duté výkovky (objímky)	minimální tloušťka stěny 3 in. (76 mm)	vN 72 in. (1 828 mm)	10 000 - 70 000 lbs (4 540 - 31 800 kg)
Disky	tloušťka 7 in. (178 mm)	135 palců průměr (3 429 mm)	10 000 - 70 000 lbs (4 540 - 31 800 kg)

Všimněte si poměrů délky ku průměru dosažitelných u výkovků hřídelí. Hřídel o délce 57 stop s průměry až 70 palců demonstruje flexibilitu procesu, která činí výkování ve volné zápustce nezbytným pro překročené rozměry automobilových a průmyslových komponent. Tyto poměry by fyzicky nebylo možné dosáhnout uzavřenou zápustkovou metodou, kde hloubka dutiny a kapacita lisu stanovují přísné geometrické limity.

U běžných automobilových aplikací budete nejčastěji zadávat výkovky v rozmezí hmotnosti 500 až 5 000 liber – polotovary náprav, velké řídicí součásti a prvky pohonu, které vyžadují významný průřez materiálu pro pevnost, ale zůstávají v rámci praktických mezí manipulace.

Očekávané tolerance a standardy povrchové úpravy

Zde je realita, kterou musí každý automobilový inženýr pochopit: výkovky z otevřeného lisování jsou polotovary, nikoli hotové součásti. Rozměry po výkovu zahrnují přídavky na obrábění, které jsou následně odstraněny během dokončovacích operací. Tolerance rozměrů výkovek tuto skutečnost odrážejí – jsou úmyslně volnější než specifikace pro konečné součásti, protože výkovek slouží jako surový materiál pro přesné obrábění.

Podle Normy DIN 7527 , přídavky na obrábění a přípustné odchylky pro tyče vykovávané v otevřených matricích platí pro díly s tloušťkou nebo šířkou do 1000 mm a délkou do 6000 mm. Tyto normy definují vztah mezi rozměry výkovku a hotovými rozměry, čímž zajišťují dostatečnou rezervu materiálu pro finální obrábění a současně minimalizují odpad.

Jaké tolerance lze očekávat před obráběním? Běžná praxe u automobilových výkovků z otevřeného lisování obvykle zahrnuje:

• Tolerance průměru: +/- 1 % až 3 % jmenovitého rozměru v závislosti na velikosti a průřezu
• Tolerance délky: +/- 0,5 až 1 palec u kratších kovaných dílů; úměrně větší u prodloužených délek
• Rovnost: 0,1 až 0,25 palce na stopu délky u hřídelových komponentů
• Úprava povrchu: Povrch po kování se typicky pohybuje mezi 250 a 500 mikropalců Ra; opracované povrchy dosahují 32–125 mikropalců Ra

Opracovací přídavek, který stanovíte, ovlivňuje přímo náklady na kování i dobu obrábění. Příliš malý přídavek může vést k tomu, že ve výsledném dílu budou odhaleny okujové nálety nebo povrchové vady. Příliš velký přídavek zbytečně plýtvá materiálem a prodlužuje dobu obrábění. U většiny automobilových aplikací poskytují opracovací přídavky 0,25 až 0,50 palce na stranu u kritických povrchů dostatečnou rezervu pro opracování bez nadměrného odpadu.

Při plánování specifikací tváření komunikujte jak potřebné rozměry po tváření, tak cílové rozměry po finálním obrábění. To umožní dodavateli tvářených dílů optimalizovat velikost výchozího ingotu a tvářecího procesu, zajistit dostatek materiálu po celém dílu a současně minimalizovat hmotnost předlohy, kterou nakupujete. Pochopení těchto vztahů mezi rozměry od počátku usnadňuje celý životní cyklus od počátečního návrhu až po integraci do výroby.

Kompletní životní cyklus od návrhu po výrobu

Vybrali jste tváření ve volné formě jako výrobní metodu a rozumíte dostupným možnostem ohledně rozměrů. Jak se však skutečně dostat od koncepčního náčrtu po sériově vyráběné součásti instalované ve vozidlech? Cesta od počátečních návrhových požadavků přes tváření až po finální integraci zahrnuje několik propojených etap – každá vyžaduje pečlivou koordinaci mezi vaším inženýrským týmem a partnery provádějícími tváření.

Úspěšné zvládnutí tohoto životního cyklu odděluje projekty, které dodrží termín a rozpočet, od těch, které trápí zpoždění, přepracování a překročení nákladů. Ať už vyvíjíte masivní hřídele náprav pro novou nákladní platformu nebo prototypujete vlastní pohonné součásti, porozumění jednotlivým fázím vám pomůže předvídat výzvy a urychlit vývojový časový plán.

Hlediska návrhu pro tvářené geometrie

Stalo se vám už někdy, že jste navrhli skvělou součástku, ale pak jste zjistili, že ji nelze ekonomicky vykovat? Zásady vhodného návrhu pro tváření eliminují tento problém tím, že již v nejdřívějších konceptuálních fázích sladí vaše konstrukční požadavky s výrobními realitami.

Při vývoji geometrií pro volné kování mějte na paměti tyto směrnice pro návrh tváření:

• Preferujte postupné přechody: Ostré rohy a náhlé změny průřezu způsobují koncentraci napětí během tváření i provozu. Široká zaoblení a pozvolné přechody zlepšují tok materiálu i výkon finální součástky.
• Zvažte směr toku zrna: Navrhněte svůj výrobek tak, aby proces kování zarovnal strukturu zrna s hlavními směry zatížení. Zrnitost hřídele nápravy by měla být podélná, rovnoběžná s působícími krouticími a ohybovými napětími.
• Ponechte dostatečnou rezervu materiálu pro obrábění: Povrchy po kování vyžadují dořezání. Navrhněte rozměry polotovaru s dodatečným materiálem 0,25 až 0,50 palce na plochách, které budou přesně obráběny.
• Minimalizujte extrémní poměry stran: Ačkoli otevřené kování zvládá působivé poměry délky ku průměru, velmi dlouhé tenké úseky nebo velmi ploché široké tvary zvyšují obtížnost a náklady kování.
• Zjednodušujte, kde je to možné: Prvky jako drážky, vnitřní dutiny nebo složité vnější profily by měly být opracovány po kování, nikoli tvarovány během samotného kovacího procesu.

Základní otázka, kterou je třeba položit: bude tato geometrie fungovat s progresivní deformací mezi plochými nebo jednoduše tvarovanými nástroji? Pokud váš návrh vyžaduje, aby kov přetékal do uzavřených dutin nebo vytvářel složité trojrozměrné tvary během kování, měli byste zvážit změnu výrobního postupu nebo zjednodušení kované geometrie.

Životní cyklus projektu: od konceptu po součásti

Porozumění celému vývojovému procesu automobilového kování pomáhá plánovat realistické časové harmonogramy a vhodně alokovat zdroje. Následující popis ukazuje, jak typický projekt postupuje od počátečních požadavků až po integraci do výroby:

1. Definice požadavků: Váš inženýrský tým stanoví provozní specifikace, požadavky na materiál, rozměrové tolerance a kvalitativní normy. Tato fáze definuje, co má součástka splňovat v provozu – zatížení, cíle únavové životnosti, odolnost vůči prostředí a rozměry pro spojení s přilehlými díly.
2. Předběžná kontrola návrhu: Počáteční koncepty geometrie jsou vyhodnocovány z hlediska proveditelnosti kování. Právě zde se aplikují principy návrhu pro kování, při kterých může dojít k úpravě ideální geometrie tak, aby byly respektovány výrobní omezení, a zároveň byly zachovány funkční požadavky.
3. Zapojení dodavatele: Předáte předběžné návrhy potenciálním dodavatelům kování pro posouzení vyrábětelnosti a cenové kalkulace. Podle odborníků v oboru kování , jsou návrh lisovacích forem a nástrojů klíčovými aspekty přechodu od prototypu ke sériové výrobě, což vyžaduje pečlivou pozornost toku materiálu a jeho trvanlivosti.
4. Optimalizace designu: Na základě zpětné vazby od dodavatele jsou stanoveny finální rozměry kování, specifikace materiálu a požadavky na tepelné zpracování. Tento společný doladovací proces často odhalí příležitosti ke snížení nákladů nebo zlepšení kvality.
5. Výroba prototypu kování: První kusy výkovků jsou vyrobeny obvykle v malém množství pro účely ověřovacích testů. Doba dodání od schválení návrhu po první kus se typicky pohybuje mezi 6 až 12 týdny, v závislosti na dostupnosti materiálu a kapacitě dodavatele.
6. Testování a ověření: Prototypové výkovky procházejí kontrolou rozměrů, mechanickými zkouškami, metalurgickým hodnocením a případně i funkčním testováním ve vozidlech prototypu. Výsledky mohou vést ke změnám v návrhu.
7. Schválení výroby: Jakmile prototypy splní všechny specifikace, je dokončena dokumentace procesu schválení sériového dílu (PPAP) a návrh je uvolněn pro sériovou výrobu.
8. Sériová výroba a integrace: Průběžná výroba výkovků napájí vaše operace obrábění a montáže, přičemž nepřetržité sledování kvality zajišťuje stálý výkon komponent.

Proč dřívější zapojení dodavatele zlepšuje výsledky

Představte si, že po měsících vývoje zjistíte, že geometrie, kterou jste pečlivě stanovili, vyžaduje úpravy nástrojů za 50 000 dolarů a prodlouží váš harmonogram o osm týdnů. Včasná spolupráce se dodavatelem přesně tyto situace předchází.

Když zapojíte dodavatele kování během předběžného návrhu, nikoli až po uzavření specifikací, vzniká řada výhod:

• Zpětná vazba ohledně výrobnosti: Zkušení inženýři kování identifikují potenciální problémy – obtížné vzory toku materiálu, náročné požadavky na tepelné zpracování nebo geometrické prvky, které zvyšují míru výrobních zmetků – ještě před definitivním uzavřením vašeho návrhu.
• Optimalizace materiálů: Dodavatelé mohou doporučit třídy oceli a postupy tepelného zpracování, které splňují vaše požadavky na výkon, a zároveň zlepší náklady nebo dodací lhůtu. Mohou navrhnout alternativy, na které jste nepomysleli, na základě jejich zkušeností z výroby.
• Shoda procesů Pochopení vašich požadavků na následné obrábění pomáhá dodavateli kování optimalizovat rozměry polotovaru, čímž lze potenciálně snížit náklady na materiál a dobu obrábění.
• Realistické plánování časového harmonogramu: Dodavatelé poskytují přesné odhady dodacích lhůt na základě skutečné dostupnosti materiálu a výrobní kapacity, čímž předcházejí neočekávaným prodlevám později ve vývoji.

Například výrobní výzkum ukazuje , optimalizace procesních parametrů je nezbytná při rozšiřování výroby, a zahrnuje faktory jako teplota tváření, rychlost deformace a výběr maziva. Dodavatelé, kteří od počátku znají vaše koncové požadavky, mohou tyto parametry vhodně nastavit již během prvních sérií prototypů.

Od prototypu k integrované výrobě

Přechod od výroby prototypů k trvalé sériové výrobě přináší vlastní výzvy. To, co fungovalo u 10 prototypových výkovků, může vyžadovat úpravy při měsíční výrobě 500 kusů.

Následné operace po tváření, které navazují na kování za tepla, obvykle zahrnují:

• Tepelné zpracování: Normalizační žíhání, kalení a popouštění nebo jiné tepelné procesy, které zajistí konečné mechanické vlastnosti
• Hrubé obrábění: Odstranění kovového popouku z tvářeniny a dosažení rozměrů v rámci tolerance pro dokončovací obrábění
• Nedestruktivní testování: Ultrazvuková, magnetická nebo jiná kontrola ověřující vnitřní a povrchovou integritu
• Dokončovací obrábění: Přesné operace vytvářející finální rozměry, úpravu povrchu a prvky jako závity, drážky nebo ozubení
• Úprava povrchu: Nátěry, pokovování nebo jiné ochranné úpravy dle vašich specifikací
• Konečná kontrola a dokumentace: Komplexní ověření, že hotové komponenty splňují všechny požadavky

U časově náročných automobilových programů se schopnosti rychlého prototypování stávají klíčovými. Někteří dodavatelé mohou dodat první sériový kus již za 10 dní, pokud je materiál k dispozici a používají se standardní procesy. Shaoyi (Ningbo) Metal Technology nabízí krátkou dobu dodání prototypů spojenou s kvalitními systémy certifikovanými podle IATF 16949, což umožňuje urychlené vývojové časové plány bez újmy na přísné dokumentační náročnosti, kterou vyžadují automobiloví OEM výrobci.

Zrychlení vývoje pro časově náročné programy

Když tržní tlaky vyžadují zkrácené vývojové časové plány, několik strategií pomáhá urychlit časový harmonogram tváření:

• Paralelní zpracování: Zahajte kvalifikaci dodavatelů a nákup materiálů již během finalizace konstrukčních detailů, nikoli až po dokončení úplných specifikací
• Standardní materiály: Pokud je možné, specifikujte běžně skladované třídy ocelí, čímž se vyhnete prodlouženým dodacím lhůtám u speciálních slitin
• Zjednodušené geometrie: Konstrukce minimalizující složitost tváření snižují dobu výroby a potenciál vzniku kvalitativních problémů
• Ko-lokované provozy: Dodavatelé s vlastními tepelnými úpravami a obráběcím zařízením eliminují přestávky na dopravu mezi jednotlivými procesními kroky
• Testování na základě rizika: V případě napjatých časových plánů upřednostněte kritické ověřovací testy a méně důležité hodnocení odložte

Investice do předběžného plánování a spolupráce se dodavateli přináší výhody po celou dobu vývojového cyklu. Projekty, které spěchají do sériové výroby bez dostatečného přezkumu návrhu pro výrobu, často zažívají zpoždění, dodatečné práce a překročení rozpočtu, které mnohonásobně převyšují čas ušetřený vynecháním předběžných kroků.

Při jasné orientaci ve vývojovém životním cyklu zbývá poslední rozhodnutí – výběr a budování účinné spolupráce s dodavateli tváření, kteří mohou trvale dodávat kvalitu a reakční schopnost, kterou vaše automobilové programy vyžadují.

Úspěšná spolupráce s dodavateli otevřeného tváření

Definovali jste požadavky na komponenty, vybrali vhodné materiály a potvrdili, že otevřené tváření poskytuje metalurgické výhody požadované vaší aplikací. Nyní přichází rozhodnutí, které může projektu prospět nebo uškodit: výběr správných kritérií pro hodnocení dodavatelů tváření a vytvoření partnerství, které bude dlouhodobě přinášet konzistentní výsledky.

Výběr dodavatele kování ve volné formě není jako nákup komoditních materiálů, kde rozhoduje především cena. U automobilových aplikací, u nichž porucha součástky může mít bezpečnostní důsledky a výpadky dodávek zastaví výrobní linky, se vztah s dodavatelem stává strategickým aktivem. Správní partneři v oblasti automobilového kování znají vaše požadavky na kvalitu, rychle reagují na změny ve vývoji a plynule přecházejí od prototypových sérií k sériové výrobě.

Hodnocení schopností a certifikací dodavatele

Když začnete vyhodnocovat dodavatele kování, která kritéria oddělují opravdu způsobilé dodavatele od těch, kteří pouze tvrdí, že jsou způsobilí? Podle průzkumu odvětví není výběr dodavatele kování jednoduchý proces, nejčastějšími problémy kupujících jsou obavy o kvalitu, řízení nákladů a spolehlivost dodacích lhůt.

Zahajte své hodnocení analýzou těchto klíčových kritérií pro hodnocení dodavatelů:

• Držené certifikace: Certifikace IATF 16949 je nezbytná pro práci v automobilovém průmyslu a prokazuje soulad s požadavky na řízení kvality specifickými pro daný odvětví. Hledejte také certifikaci ISO 9001 jako základní standard a další certifikace požadované vašimi OEM partnery. Jak uvádějí návody pro hodnocení dodavatelů, dodavatelé s certifikací ISO 9001 prokázali schopnost splňovat přísné normy kontroly kvality.
• Možnosti zařízení: Ověřte, zda kapacita lisů, velikost pecí a vybavení pro manipulaci s materiálem odpovídají požadavkům vašich komponent. Přední společnosti zabývající se výkovky v otevřených matricích musí výrazně investovat do moderního strojního vybavení, s lisy o kapacitě od 200 až do více než 5 000 tun, podle odborníků v oboru kování .
• Systémy jakosti: Kromě certifikací zkoumejte skutečné postupy zajištění kvality – implementaci statistické kontroly procesů, možnosti nedestruktivních zkoušek a systémy stopovatelnosti sledující každý výkovek od suroviny až po dopravu.
• Inženýrská podpora: Nabízí dodavatel poradenství při návrhu kování, odborné znalosti výběru materiálů a spolupráci při řešení problémů? Skutečná excelence ve volném kování pochází z komplexních inženýrských služeb, které pokrývají vše od počátečního návrhu dílu až po konečnou kontrolu kvality.
• Geografická poloha: Blízkost ovlivňuje náklady na dopravu, dodací lhůty a vaši schopnost provádět návštěvy nebo audity na místě. U globálních dodavatelských řetězců zvažte dodavatele nacházející se v blízkosti hlavních námořních přístavů.
• Logistické možnosti: Posuďte standardy balení, možnosti dopravy a dosavadní výkony dodavatele v oblasti dodávek včas. Problémy s dodacími lhůtami často vznikají neefektivním plánováním výroby nebo omezenou výrobní kapacitou.

Nezapomínejte na shodu výrobní kapacity s vašimi objemovými požadavky. Někteří dodavatelé volného kování se specializují na malé sériové výroby, zatímco jiní jsou vybaveni pro zpracování velkých objemů. Nejlepší dodavatel kování by měl být schopen škálovat výrobu podle potřeb vašeho projektu, aniž by to kompromitovalo kvalitu nebo dodací lhůty.

Vytváření účinných partnerství ve tváření

Jakmile jste identifikovali kvalifikované dodavatele, jak navrhnout vztahy, které přináší dlouhodobou hodnotu? Rozdíl mezi transakčním nákupem a skutečným partnerstvím se zjevně projeví, když nastanou problémy – a v oblasti výroby problémy vždy nastanou.

Účinní partneři ve výrobě automobilových kovaných dílů sdílejí několik charakteristických rysů:

• Průhledná komunikace: Spolehliví dodavatelé informují odběratele na každém stupni procesu, poskytují aktualizace o průběhu výroby a rychle řeší případné pochybnosti. Když komunikace ztrácí jasnost nebo dochází k prodlevám, vznikají nedorozumění, chyby a frustace.
• Technická spolupráce: Kromě schopnosti provádět zakázky by měl váš dodavatel nabízet odborné poradenství po celou dobu vývojového procesu. Kompletní tvářecí společnosti disponují odborníky na metalurgii, vědu o materiálech a technologické inženýrství, kteří mohou optimalizovat vaše tvářecí procesy.
• Predikovatelné ceny: Cena kované součástky by měla být průhledná a předvídatelná. Dodavatelé s nejasnou cenovou strukturou nebo skrytými poplatky vytvářejí nejistotu rozpočtu, která se u více objednávek násobí.
• Flexibilita pro měnící se požadavky: Automobilové programy se vyvíjejí a váš dodavatel by se měl přizpůsobit. Tradiční dodavatelé nemusí být dostatečně flexibilní na to, aby rychle zohlednili změny konstrukce, což vás může zanechat v obtížích s předělávkami a zpožděními.

Strukturování vztahů pro potřeby prototypů a výroby

Struktura vašeho vztahu může záviset na fázi projektu. Během vývoje prototypu potřebujete rychlou odezvu, inženýrskou spolupráci a flexibilitu pro rychlé iterace návrhů. Shaoyi (Ningbo) Metal Technology ukazuje tento přístup, nabízí rychlý prototyp vyráběný již za 10 dní v kombinaci s podporou vlastního inženýrského týmu, která urychluje časové harmonogramy vývoje.

U vysokých objemů výroby se priority posouvají směrem k zajištění kapacity, optimalizaci nákladů a spolehlivosti dodavatelského řetězce. Konsolidace více etap tvářecího procesu u jediného dodavatele snižuje režijní náklady a zjednodušuje logistiku. Podle výzkumu týkajícího se partnerství mohou podniky spolupracující s dodavateli poskytujícími komplexní služby dosáhnout zkrácení dodacích lhůt až o 30 procent.

Strategická výhoda dodavatelů nacházejících se v blízkosti hlavních přístavů – jako je například přístav Ningbo v Číně – se stává zřejmou, pokud řídíte globální dodavatelské řetězce. Zkrácené doby přepravy, nižší náklady na dopravu a zjednodušená koordinace logistiky přispívají ke konkurenceschopnějším celkovým nákladům na doručení zboží.

Výhody a nevýhody volného kování pro automobilové aplikace

Při finalizaci partnerství s dodavateli si udržujte vyvážený pohled na to, co volné kování přináší, a kde se mohou objevit potíže:

Výhody

• Zvládá rozměry součástí daleko přesahující možnosti uzavřeného kování
• Nižší investice do nástrojů ve srovnání s metodami raznicového kování
• Vyšší metalurgické vlastnosti díky jemnějšímu zrnění
• Flexibilní návrh pro speciální a malosériové aplikace
• Vynikající mechanické vlastnosti pro bezpečnostně kritické součásti

Nevýhody

• Volnější rozměrové tolerance po tváření, vyžadující více opracování po tváření
• Méně konkurenceschopné náklady na kus při velmi vysokých objemech
• Omezená schopnost vyrábět složité téměř hotové tvary
• Vyžaduje zkušené operátory a odbornou znalost procesu
• Úprava povrchu obvykle vyžaduje opracování pro konečné použití

Pochopení těchto kompromisů pomáhá stanovit vhodná očekávání a efektivně komunikovat jak se dodavateli tváření, tak s interními zúčastněnými stranami. Výhody zcela převládají u otevřeného tváření pro velké automobilové součásti, kde kvalita materiálu a možnost výroby velkých rozměrů převažují nad požadavkem na přesné rozměry po tváření.

Vytváření účinných vztahů s kvalifikovanými dodavateli otevřeného kování umisťuje vaši organizaci do pozice, kdy může dodávat automobilové komponenty s vysokým výkonem, které splňují náročné požadavky moderních vozidel. Ať už dovážíte polotovary náprav pro nákladní automobily, nebo speciální součásti pohonu pro speciální aplikace, správné partnerství se zásilovatelem přeměňuje výrobní výzvy na konkurenční výhody.

Nejčastější dotazy k otevřenému kování velkých automobilových dílů

1. Jaký je rozdíl mezi otevřeným a uzavřeným kováním u automobilových dílů?

Kování v otevřené matrici tvaruje zahřátý kov mezi rovinnými nebo jednoduše tvarovanými razícími plochami, aniž by došlo k úplnému uzavření materiálu, což umožňuje materiálu proudit ven při opakovaných úderech kladiva. Tato metoda se osvědčila při výrobě velkých automobilových součástí, jako jsou hřídele náprav a těžké části pohonu, které přesahují rozměrová omezení uzavřených matic. Kování v uzavřené matrici vtlačuje kov do přesně tvarovaných dutin a vytváří tak téměř finální tvary s užšími tolerancemi, ale vyžaduje výrazně vyšší investice do nástrojů. U součástí vážících stovky až tisíce liber nabízí kování v otevřené matrici lepší ekonomiku a kvalitu struktury kovu.

2. Jaké materiály jsou nejvhodnější pro automobilové součásti vyráběné kováním v otevřené matrici?

Nejběžnější ocelové třídy pro automobilové výkovky ve volném kování zahrnují 4140, 4340, 4150, 4130 a 8620. Ocel AISI 4140 je průmyslovým standardem pro hřídele náprav a řídicí součásti díky vynikající prokalitelnosti a únavové pevnosti. U těžkých aplikací vyžadujících maximální houževnatost poskytuje ocel 4340 s vyšším obsahem niklu nadstandardní odolnost proti nárazu. Výběr materiálu závisí na konkrétních požadavcích na mez pevnosti, prokalitelnost, odolnost proti únavě a obrobitelnost, přičemž tepelné zpracování dále optimalizuje konečné mechanické vlastnosti.

3. Jaké rozměry a hmotnostní kapacity nabízí volné kování pro autodíly?

Vláčením otevřených matric se zpracovávají automobilové komponenty s hmotností od několika set do více než 70 000 liber. Přední zařízení dokážou vyrobit hřídele až 57 stop dlouhé, kotouče s průměrem až 135 palců a duté výkovky s vnějším průměrem 72 palců. U běžných automobilových aplikací se komponenty obvykle pohybují v rozmezí 500 až 5 000 liber. Tyto možnosti výrazně převyšují omezení uzavřených matric, což činí vláčení otevřených matric nezbytným pro nápravy nákladních automobilů, velké řídicí součásti a přebytečné prvky pohonu.

4. Jaké certifikace by měl mít dodavatel výkovků otevřených matric pro práci v automobilovém průmyslu?

Certifikace IATF 16949 je klíčová pro dodavatele automobilových kovaných dílů, neboť prokazuje soulad s odvětvově specifickými požadavky na řízení kvality. Další certifikace zahrnují ISO 9001 jako základnu a zákaznické specifické certifikace OEM. Dodavatelé by měli udržovat kompletní systémy stopovatelnosti, schopnosti statistické kontroly procesu a zařízení pro nedestruktivní zkoušení. Dodavatelé certifikovaní podle IATF 16949, jako například Shaoyi (Ningbo) Metal Technology, poskytují dokumentační stopu a záruku kvality, kterou automobiloví OEM vyžadují, a to od rychlého prototypování až po vysoké objemy výroby.

5. Kdy bych měl vybrat kování v otevřených formách před litím nebo obráběním u velkých automobilových dílů?

Zvolte výkovky s volným kováním, pokud potřebujete lepší mechanické vlastnosti pro bezpečnostně kritické komponenty, díly přesahující rozměry uzavřeného kování, nebo střední sériovost, kdy se investice do nástrojů nevyplatí. Výkovky vykazují přibližně o 26 % vyšší pevnost v tahu a o 37 % vyšší únavovou pevnost ve srovnání s odlitky díky jemnější zrnitosti struktury a odstranění pórů. U výrobních množství nad 10 až 20 kusů je kování ekonomičtější než obrábění z plného materiálu, při kterém se ztratí 50 až 80 % výchozího materiálu.
