SHRNUTÍ

Výběr vhodné úpravy povrchu pro kované autodíly je klíčové inženýrské rozhodnutí, které vyvažuje výkon, trvanlivost a náklady. Zahrnuje výběr konkrétního způsobu úpravy – jako je broušení, frézování nebo chemické procesy – na základě funkčních požadavků, vlastností materiálu a požadované drsnosti povrchu. Dosáhnutí správné úpravy povrchu, často měřené jako Ra (průměrná drsnost), je nezbytné pro zajištění optimální odolnosti proti opotřebení, korozní ochrany a celkové životnosti komponentu v náročných automobilových aplikacích.

Pochopení úpravy povrchu: klíčové parametry a normy

Úprava povrchu, neboli textura povrchu, popisuje drobné nerovnosti na vnějším povrchu dílu. U tvářených automobilových komponentů se jedná o kritický parametr, který ovlivňuje vše – od tření a opotřebení až po únavovou životnost a odolnost proti korozi. Správná úprava povrchu zajišťuje správné spojení dílů, vytváření účinných těsnění a odolnost vůči náročným provozním podmínkám vozidla. Porozumění standardizovaným parametrům používaným pro kvantifikaci úpravy povrchu je prvním krokem k informované volbě.

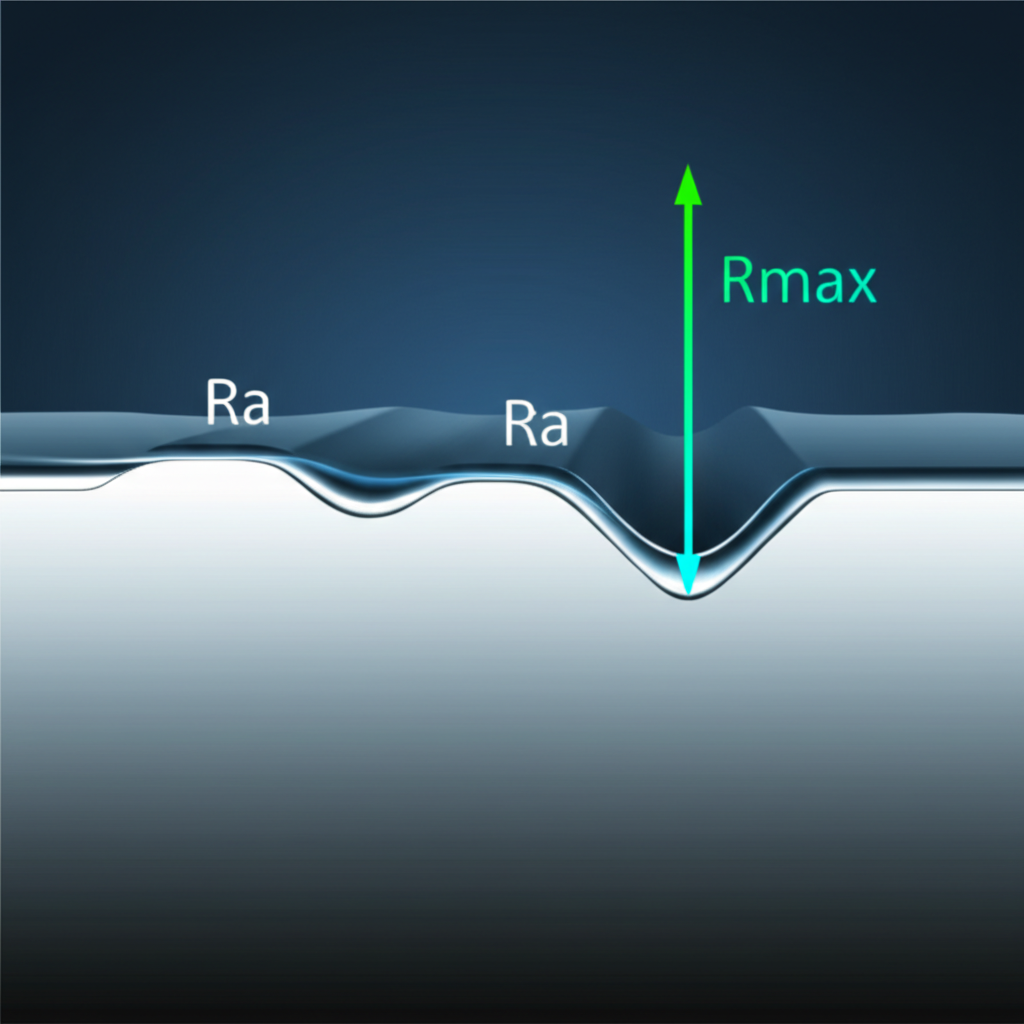

Nejčastěji používaným parametrem je Střední drsnost (Ra) . Jak je podrobně popsáno v příručkách jako například Tabulka drsnosti povrchu od RapidDirect , Ra představuje aritmetický průměr absolutních hodnot výškových odchylek profilu od střední čáry. Protože průměruje všechny vrcholy a údolí, poskytuje stabilní obecný popis povrchové struktury a je méně ovlivněn příležitostnými rýhami nebo vadami. To z něj činí vynikající metriku pro kontrolu kvality a stanovení obecných požadavků na obrábění.

Další důležité metriky nabízejí podrobnější pohled na povrch. Střední kvadratická odchylka (RMS) je podobnou statistickou průměrnou hodnotou jako Ra, ale vypočítává se umocněním odchylek, jejich průměrováním a následným odmocněním. Oproti Ra je mírně citlivější na významné vrcholy a údolí. U aplikací, kde jednotlivé velké vady mohou způsobit poruchu, se používají metriky jako Maximální hloubka drsnosti (Rmax) rmax měří svislou vzdálenost mezi nejvyšším vrcholem a nejnižším údolím v rámci vyhodnocované délky a poskytuje tak klíčové informace o extrémních povrchových vlastnostech. Komplexní tabulka povrchové úpravy je neocenitelným nástrojem pro převod mezi těmito různými standardy a pochopení jejich ekvivalentů.

Běžné metody úpravy povrchu kovaných dílů

Jakmile jsou definovány požadované parametry povrchu, dalším krokem je výběr výrobního procesu, kterým jich bude dosaženo. Kované díly, které obvykle mají hrubší počáteční povrch, mohou projít různými druhy dokončovacích úprav. Tyto metody lze obecně rozdělit na mechanické a chemické, přičemž každá z nich nabízí specifické výhody pro různé automobilové aplikace.

Mechanické dokončení

Mechanické procesy fyzicky mění povrch odstraňováním nebo deformací materiálu. Často se jedná o hlavní metody pro tvarování a vyhlazování kovaných komponent.

• Obrábění: Procesy jako soustružení, frézování a vrtání využívají řezné nástroje k odstraňování materiálu a dosažení přesných rozměrů a stanovené hodnoty Ra. Tento postup je zásadní pro vytváření funkčních prvků, jako jsou ložiskové plochy nebo závitové díry.
• Brusnutí: Tato metoda používá brusný kotouč k odstranění malých množství materiálu a vytváří velmi jemný a přesný povrch. Broušení je nezbytné u dílů, které vyžadují úzké tolerance a extrémně hladké povrchy, jako jsou hřídele a ozubená kola.
• Leštění: Leštění využívá jemné brusivo k vytvoření hladkého, lesklého povrchu. Ačkoli se často používá pro estetické účely, také snižuje mikroskopické vady, což může zlepšit odolnost proti únavě u silně namáhaných součástí.
• Shot Peening: Při tomto procesu je povrch dílu ostřelován malými kulatými částicemi (tzv. shot). Shot peening nepůsobí primárně vyhlazování povrchu; místo toho vytváří vrstvu tlakového pnutí, která výrazně prodlužuje životnost při únavě a zvyšuje odolnost vůči napěťové korozi. Toto je zásadní pro součásti jako jsou ojnice a pérování zavěšení.

Chemické a povrchové úpravy

Chemické úpravy a povlaky mění povrch na molekulární úrovni nebo přidávají ochrannou vrstvu. Tyto metody se primárně používají ke zlepšení odolnosti proti korozi, vylepšení vzhledu nebo změně vlastností povrchu.

• Anodizace: Anodizace se primárně používá u hliníkových výkovků a elektrochemicky přeměňuje povrch na odolný, korozivzdorný a dekorativní oxid hlinitý. Lze ji obarvit do různých barev, což ji činí vhodnou pro viditelné komponenty.
• Pasivace: Tato chemická úprava odstraňuje volné železo z povrchu nerezových ocelových výkovků a tím zvyšuje jejich přirozenou odolnost proti korozi podporou tvorby pasivní oxidační vrstvy.
• Nátěr práškovými barvami / elektroforetický nátěr: Tyto procesy nanášejí na povrch ochrannou vrstvu polymeru nebo barvy. Poskytují vynikající ochranu proti korozi a odolný estetický vzhled, díky čemuž jsou ideální pro díly podvozku a zavěšení vystavené povětrnostním vlivům.

Jak vybrat správný povrchový úprav: Postupný rozhodovací rámec

Výběr optimální povrchové úpravy je systematický proces, který vyžaduje vyvážení funkčních požadavků a výrobních realit. Dodržování strukturovaného rámce zajišťuje zohlednění všech kritických faktorů, což vede ke spolehlivé a nákladově efektivní součástce.

1. Definujte funkční požadavky: Prvním a nejdůležitějším krokem je identifikace hlavní funkce součásti. Bude se pohybovat po jiném povrchu? Musí odolávat korozi způsobené solí na silnicích? Je vystavena vysokým cyklickým zatížením? Odpovědi na tyto otázky naznačí, jaké povrchové úpravy zlepší odolnost proti opotřebení, korozní ochranu nebo únavovou životnost. Například ozubené kolo vyžaduje tvrdý, hladký povrch získaný broušením, zatímco držák brzdového třmenu potřebuje odolný povlak pro zajištění korozní odolnosti.
2. Zvažte vlastnosti materiálu: Základní materiál kování určuje, které dokončovací procesy jsou proveditelné. Například anodická oxidace je specifická pro hliník, zatímco pasivace se používá u nerezové oceli. Tvrdost materiálu také ovlivní snadnost a náklady mechanických dokončovacích procesů, jako je obrábění a broušení.
3. Určete estetické a environmentální požadavky: Zvažte, kde bude díl použit, a zda bude viditelný. Součást motoru může vyžadovat pouze funkční, odolný proti korozi povrch, zatímco vlastní kolo nebo dekorativní prvek karoserie potřebuje bezvadný leštěný nebo lakový povrch. Provozní prostředí – teplota, vlhkost a expozice chemikáliím – také omezí volbu na nejodolnější možnosti.
4. Vyvažte výkon, rozpočet a objem výroby: Vyšší úprava povrchu téměř vždy zvyšuje náklady. Procesy jako lapování a superdokončování mohou vytvořit mimořádně hladké povrchy, ale jsou nákladné a obvykle se používají pouze pro kritické aplikace. Je důležité stanovit úpravu povrchu, která není jemnější, než je nezbytně nutné pro funkci součásti. U výroby ve velkém rozsahu je klíčové najít spolehlivého partnera. Společnosti, které se specializují na služby výkovků na míru od Shaoyi Metal Technology nabízejí integrovaná řešení od výroby nástrojů až po sériovou výrobu, čímž zajišťují konzistenci a efektivitu.

Zvláštní aspekty pro automobilové součásti vyráběné kováním

Obecné principy úpravy povrchu je třeba aplikovat s ohledem na specifické požadavky automobilového průmyslu. Různé systémy vozidel mají jedinečné požadavky, které určují ideální povrchovou úpravu.

Pro součásti pohonu jako jsou klikové hřídele, vačkové hřídele a ojnice, jsou hlavními otázkami životnost při únavě a odolnost proti opotřebení. Tyto součásti jsou vystaveny milionům cyklů zatížení a vysokým kontaktním tlakům. Proto jsou běžné povrchy po dokončovacích operacích, jako je přesné broušení pro dosažení nízké hodnoty Ra na ložiskových čepech. Kromě toho se často používá kuličkové dutání u ojnic a zaoblení klikových hřídelí za účelem zlepšení pevnosti při únavě a zabránění šíření trhlin.

Naopak, součásti podvozku a zavěšení jako řídicí ramena, čepy a rámky prioritně vyžadují odolnost proti korozi a trvanlivost. Tyto součásti jsou neustále vystaveny vodě, soli na silnicích a nečistotám. V důsledku toho jsou nezbytné odolné ochranné povlaky. Elektroforéza (elektroforetická depozice) následovaná vrstvou práškového nátěru je běžnou kombinací, která poskytuje komplexní ochranu proti rezavění a fyzickému poškození, jak je popsáno v návodech ke zlepšení povrchů pro hliník a jiné výkovky .

Nakonec u součástí, u kterých bezpečnost a odolnost při vysokém zatížení jsou naprosto zásadní, jako jsou součásti řízení nebo výkovky brzdového systému, je důraz kladen na bezvadné povrchy. Jakékoli povrchové vady mohou působit jako koncentrátory napětí, což může potenciálně vést k fatálnímu poškození. U těchto kritických dílů jsou procesy přísně kontrolovány, aby byl zajištěn hladký a rovnoměrný povrch, a k ověření integrity povrchu se často používá nedestruktivní zkoušení.

Nejčastější dotazy

1. Jak vybrat vhodný povrchový úprav?

Pro výběr vhodné povrchové úpravy je nutné systematicky vyhodnotit několik faktorů. Začněte tím, že stanovíte funkční požadavky dílu, jako je odolnost proti opotřebení, ochrana proti korozi nebo životnost při únavě materiálu. Dále zvažte základní materiál a jeho kompatibilitu s různými povrchovými úpravami. Nakonec vyvažte estetické požadavky a provozní prostředí s celkovým rozpočtem a objemem výroby. Podrobný průvodce druhy povrchových úprav kovů může pomoci porovnat možnosti, jako je leštění, anodická oxidace nebo práškové nátěry.

2. Jak určit hodnotu povrchové úpravy?

Hodnota úpravy povrchu, obvykle udávaná jako Ra, je určena konstrukčními požadavky součásti. U ploch, které spolu spojují nebo kloužou, je zapotřebí nižší hodnoty Ra (hladší povrch) za účelem snížení tření a opotřebení. U nepohyblivých dílů nebo ploch s vůlí je často přijatelná vyšší hodnota Ra (hrubší povrch), což je zároveň ekonomičtější. Hodnota se vypočítá jako průměr absolutních odchylek od střední linky povrchu na stanovené délce.

3. Čemu odpovídá úprava povrchu RA 6,3?

Úprava povrchu Ra 6,3 mikrometrů (µm) odpovídá přibližně 250 mikropalcům (µin). Tato hodnota je považována za středně kvalitní obráběný povrch. Často se dosahuje postupy jako hrubé broušení, frézování nebo vrtání. I když není vhodná pro vysokopřesné kluzné nebo těsnicí aplikace, jedná se o běžnou a ekonomickou specifikaci pro běžné díly a necitlivé plochy s vůlí, kde není potřeba vysoce dokonalý povrch.
