Pilars de guia i fonaments del moviment guiat

- Sona complicat? Quan la gent busca tipus i usos de pilars de guia, normalment necessiten un punt de partida clar. Un pilar guia és el membre cilíndric de precisió que entra en un busc guia coincidint per mantenir dues seccions d'eines en moviment en la ruta correcta durant l'obertura i tancament - Sí, sí. Però en una eina real, aquest pilar és només una part del sistema de guia. El ajustament de la bossa, la lubricació, la quadratura de la instal·lació, la netesa i qualsevol element de rodatge com les gàbies de boles afecten si l'alineació es manté estable o es desvia lentament.

Un pilar guia és un membre d'alineació de precisió que treballa amb un arbusto d'aparellament i el maquinari relacionat per mantenir les mitges d'eina en moviment en un camí controlat.

Què és un pilar guia

En els motlles d'injecció, les columnes guia dirigeixen la meitat mòbil cap a la meitat fixa i ajuden a prevenir desajustos o col·lisions entre la cavitat i el nucli, un paper descrit per Future Mould. També poden suportar la meitat mòbil i ajudar en la posició en alguns dissenys de motlles. Això sembla senzill, però els compradors sovint cometem el mateix error: comparen les columnes com si fossin peces independents. La precisió de guia es crea, de fet, mitjançant la columna, la camisa, la geometria de la carcassa, l’ajust i la manera com s’instal·la i manté el conjunt. Com Vardhman assenyala, la precisió de les eines prové del moviment guiats, no de la força.

Per què és important l’alineació en les eines

Quan l’alineació no és correcta, els danys rarament es limiten a un sol lloc. Pot ser que observeu desgast unilateral, ratllades, augment de la fricció, calor addicional, moviment sorollós, defectes en les peces o aturades imprevistes. Tant en motlles com en estampes, els elements de guia han d’entrar en contacte abans que les superfícies de treball o els punxons assumeixin la càrrega, un principi que també reflecteix Gud Mould imagineu una base de motlle ben mecanitzada amb una instal·lació deficient o una lubricació negligida. Fins i tot l'acer de primera qualitat es desgastarà prematurament si es fa actuar una càrrega lateral sobre el sistema.

Si heu arribat aquí mitjançant cerques no relacionades, com ara «pilars de vies guiades», «pilars de vies guiades» o «guia dels pilars ètics de la intel·ligència artificial», aquest article tracta l’alineació mecànica d’eines i no els marcs educatius ni els marcs normatius.

Pilar guia vs. pern guia vs. barra guia

El llenguatge dels catàlegs varia, per tant, aquí teniu la versió en català senzilla:

• Pilar guia : el terme habitual en l’àmbit de les eines per designar l’element d’alineació endurit que s’insereix en una camisa.
• Passador guia : sovint s’utilitza de forma intercanviable amb «pilar guia» en la bibliografia sobre motlles.
• Barra guia : un terme més genèric, habitualment emprat en fixacions o automació, i que no sempre equival a un pilar normalitzat per a motlles o jocs de motlles.
• Camisa guia o camisa la mànega d'acoblament que suporta i controla el moviment del pilar.
• Càpsula de rodes un retenedor per a elements rodants utilitzat en alguns conjunts de guia de precisió.

Veureu que el nom per si sol no us indica si una peça és adequada per a altes velocitats, càrregues d’impacte, brutícia o repetibilitat fina. La tria real comença quan aquests termes bàsics es separen en les principals famílies de pilars de guia que els compradors troben efectivament als catàlegs d’eines.

Famílies de pilars de guia i usos habituals

Quan obriu un catàleg d’eines, la part confosa rarament és només el nom. És entendre per què dos pilars de guia que semblen similars estan dissenyats per a tasques molt diferents. Les principals famílies es distingeixen mitjançant tres preguntes pràctiques: com es munta el pilar , com es mou dins de la mànega d’acoblament i quina velocitat, càrrega i repetibilitat ha de suportar el sistema. Veureu que la tria adequada depèn menys de trobar l’opció més avançada i més de fer coincidir el disseny amb les condicions reals de treball.

Si el vostre historial de cerca també inclou termes com a guia de construcció del rogue a Pillars of Eternity, guia de construcció a Pillars of Eternity, guies de construcció a Pillars of Eternity 2 o guia de classes a Pillars of Eternity, aquesta secció tracta l’alineació d’eines mecàniques i no les construccions de joc.

Pilars guia estàndard i de cargol

Els pilars guia estàndard, o simples, són l’estil bàsic de lliscament utilitzat amb bucs simples compatibles. La seva lògica de disseny és senzilla: un element cilíndric endurit i acabat llisca dins d’un buc i manté les meitats mòbils en una trajectòria controlada. Són habituals en motlles, matrius i eines generals perquè són familiars, pràctics i sovint més fàcils de mantenir que sistemes més especialitzats.

Les columnes guia d'espatlla o amb cap construeixen aquest concepte afegint una espatlla o un cap de localització. Aquesta característica addicional ajuda a controlar la posició de muntatge i l’assentament axial, cosa que pot millorar la coherència de l’assemblatge. En termes quotidians, una columna estàndard sovint es tria quan un mètode de guia senzill i provat és suficient. En canvi, una columna d’espatlla té més sentit quan el propi mètode de muntatge requereix un control més estricte.

• Utilitzeu models senzills quan : l’eina funciona a velocitat moderada, la contaminació és manageable i la simplicitat robusta és important.
• Eviteu models senzills quan : el fregament ha de ser molt baix o quan els requisits de repetibilitat són excepcionalment alts.
• Utilitzeu models d’espatlla quan : desitgeu una localització més precisa i una instal·lació més controlada.
• Eviteu models d’espatlla quan : el disseny no se’n beneficia per la característica addicional de muntatge o quan l’accés per a manteniment esdevé incòmode.

Sistemes de guia amb rodaments de boles i sistemes de guia de precisió

Sembla complexe? Imagineu la diferència entre fer lliscar un eix dins d’un mànec i deixar que elements rodants transmetin el moviment. Les columnes guia amb rodaments de boles redueixen el contacte per lliscament i poden oferir un desplaçament més suau, una fricció inferior i una repetibilitat millor en l’entorn adequat. Normalment s’emparellen amb coixinets de boles o disposicions relacionades d’elements rodants, no amb coixinets llisos ordinaris.

Els sistemes de guia d’alta precisió es superposen a aquesta família, però no sempre són idèntics. Alguns es basen en elements rodants. D’altres depenen d’ajustos molt controlats entre la columna i el coixinet. La idea fonamental és la mateixa: un control de moviment més ajustat. El contrapès és la sensibilitat. Els sistemes de precisió solen exigir més en relació amb la neteja, la precisió del muntatge i la disciplina en el manteniment. En entorns bruts i propensos a xocs, un sistema lliscant llis més robust pot ser l’opció millor per a una vida útil prolongada.

Variants per a ús intensiu i desmuntables

Les variants per a serveis pesats es seleccionen per a eines més grans, càrregues laterals més intenses, xocs o cicles de treball més exigents. El seu valor rau en l’estabilitat sota condicions de servei més dures, no només en la seva mida. Els models extraïbles o desmuntables estan dissenyats pensant en el manteniment. Permeten als tallers substituir components desgastats amb menys interrupció de la resta de l’equipament, cosa especialment útil en eines de producció, on la parada és costosa.

La família de catàleg us dona un punt de partida, no una resposta completa. Un pilar que sembla perfecte sobre el paper encara pot tenir un rendiment deficient si l'estil de la camisa, els elements rodants, el camí de lubricació o el mètode de muntatge treballen en contra seva. És aquesta relació sistèmica on es determina realment el rendiment de guia.

Com treballen conjuntament els pilars de guia, les camises i les cadires de boles

Una família de catàleg us indica com està construïda una unitat de guia. El seu comportament real només es manifesta després que s’hagi muntat completament la pila de guia: el pilar o post de guia, la camisa aparellada, qualsevol cadira de boles, els forats de muntatge, el camí de lubricant i els components de suport. En Ciència de les estampes , els perns de guia es descriuen com les peces que localitzen les sabates superior i inferior perquè els components de tall i conformació mantinguin la distància prevista. Aquesta és la visió sistèmica que necessiten els compradors. El pilar per si sol no crea l’alineació.

Com treballen conjuntament els pilars de guia i les camises

En un sistema de lliscament, un pilar llis funciona directament dins d’un coixinet. El contacte és de superfície a superfície, de manera que la fricció i la calor són més elevades que en la guia per rodament. La mateixa font indica que els perns llisos, o de fricció, s’utilitzen habitualment quan es preveu una gran força lateral. Aquests muntatges sovint depenen de coixinets revestits de bronze-alumini, taps de grafit i greix a alta pressió per controlar el desgast. L’avantatge és la robustesa. L’inconvenient és una major resistència, un major desgast i una menor idoneïtat per a funcionament a alta velocitat.

En un sistema de rodament, el pern guia i el coixinet estan separats per rodaments de boles mantinguts en una càpsula. La guia del fabricant explica que aquests conjunts treballen amb precàrrega, o joc negatiu, de manera que el moviment depèn d’un contacte de rodament controlat, i no d’un ajust de lliscament lliure. Això redueix la fricció i pot millorar la repetibilitat, però també fa que el sistema sigui més sensible a la contaminació, als errors de muntatge i als errors de lubricació.

Quan les càpsules de boles milloren la guia

Sembla complexe? Imagineu la diferència entre lliscar un eix dins d’un mànec i deixar que els rodaments suportin el moviment. Les cadires de boles ajuden sobretot quan la velocitat és més elevada, el moviment ha de romandre fluid i els tècnics es beneficien d’una separació més fàcil dels motlles durant la revisió. Les configuracions totalment precarregades funcionen bé en aplicacions de velocitat elevada i cursa curta. Les condicions amb precàrrega alleujada o desengranada poden ser adequades per a curses més llargues i poden ajudar la cadira a reiniciar-se a cada cicle. El compromís és la disciplina en el manteniment. No es recomana la grasa per als components guia de rodaments de boles, ja que pot atrapar contaminants i interferir amb el rodament. L’oli lleuger o l’oli mineral refinat és l’opció més segura segons les indicacions citades.

Accessoris que afecten el rendiment

Les peces petites sovint determinen si els principals elements guia tenen una vida útil llarga. Els blocs de callositat poden complementar els perns guia quan la força està molt desequilibrada. Una ventilació adequada és important, ja que l’aire atrapat pot fer sortir la cadira de la seva posició. Perxes de lubricació amb forats transversals interns pot alimentar lubricant automàticament. En alguns muntatges de components de superfície, un ressort manté la gàbia de boles en la seva posició inicial en lloc de confiar únicament en la gravetat.

• Combinar un pilar d’alta precisió amb una buceta llisa que no està dissenyada per aquest mètode de guia.
• Utilitzar greix en un muntatge de rodaments de boles que hauria de funcionar amb oli lleuger.
• Escollir una guia per rodament en un entorn dominat per càrregues laterals intenses i brutícia.
• Ignorar la ubicació del forat, la rectitud del forat o el paral·lelisme dels perns guia durant el muntatge.
• Menysprear la ventilació, la distribució de lubricant o el control de la posició de la gàbia.
• Esperar que els components guia corregixin una premsa imprecisa o mal mantinguda.

Si la vostra cerca ha inclòs també expressions com «quatre pilars de recorreguts guia», «quatre pilars dels recorreguts guia» o «quatre pilars dels recorreguts guia», aquesta secció tracta la guia mecànica d’eines. I un cop l’estructura completa és visible, la selecció del tipus deixa de ser un exercici de catàleg i es converteix en una decisió d’aplicació.

Ajustar els tipus de pilars guia a aplicacions reals d’eines

Aquesta decisió d’aplicació es fa més clara quan deixeu de preguntar-vos quina família de guies és la millor en general i comenceu a preguntar-vos què ha de suportar l’eina en cada cicle. Un motlle d’injecció exigeix que la cavitat i el nucli coincideixin correctament durant l’obertura i el tancament. Un motlle d’estampació exigeix que les seccions superior i inferior es moguin amb precisió per mantenir una distància uniforme entre el punxó i la matriu. Una fixació o un muntatge d’automatització poden donar més importància a la repetibilitat, l’accés per a manteniment i la neteja que a la càrrega bruta de formació. El mateix conjunt de guies pot semblar impressionant en un catàleg i, malgrat això, ser inadequat en la pràctica.

Si heu arribat aquí mitjançant cerques no relacionades, com ara «guia de combat de Pillars of Eternity», «guia de combat de Pillars of Eternity 2», «guia de fortalesa de Pillars of Eternity» o «guia del vaixell de Pillars of Eternity 2», aquesta secció tracta l’alineació industrial d’eines.

Pilars guia per a motlles d’injecció

En els motlles d'injecció, Future Mould descriu les columnes guia com les peces que alineen les meitats mòbil i fixa, suporten la meitat mòbil en motlles més grans, ajuden a la posició en alguns dissenys i fins i tot contribueixen a la ventilació mitjançant la llindar entre columna i buixó. En la pràctica, veureu què significa això: la selecció del motlle depèn de la repetibilitat del tancament, de la mida del motlle i del cost que suposaria un desajust de les cavitats.

• Utilitzeu estils normals o amb coll quan : la base del motlle és convencional, el recorregut d'obertura i tancament és previsible i la lubricació i la inspecció periòdiques són realistes.
• Utilitzeu sistemes de guia d'alta precisió quan : l'ajust entre cavitat i nucli és més sensible, les accions laterals augmenten les exigències de posició o el nombre de cicles fa que una petita pèrdua d'alineació sigui costosa.
• Eviteu disposicions de guia massa delicades quan : la contaminació, el risc de corrosió o un manteniment inconsistent són més probables que les exigències d'una alineació extremadament precisa.

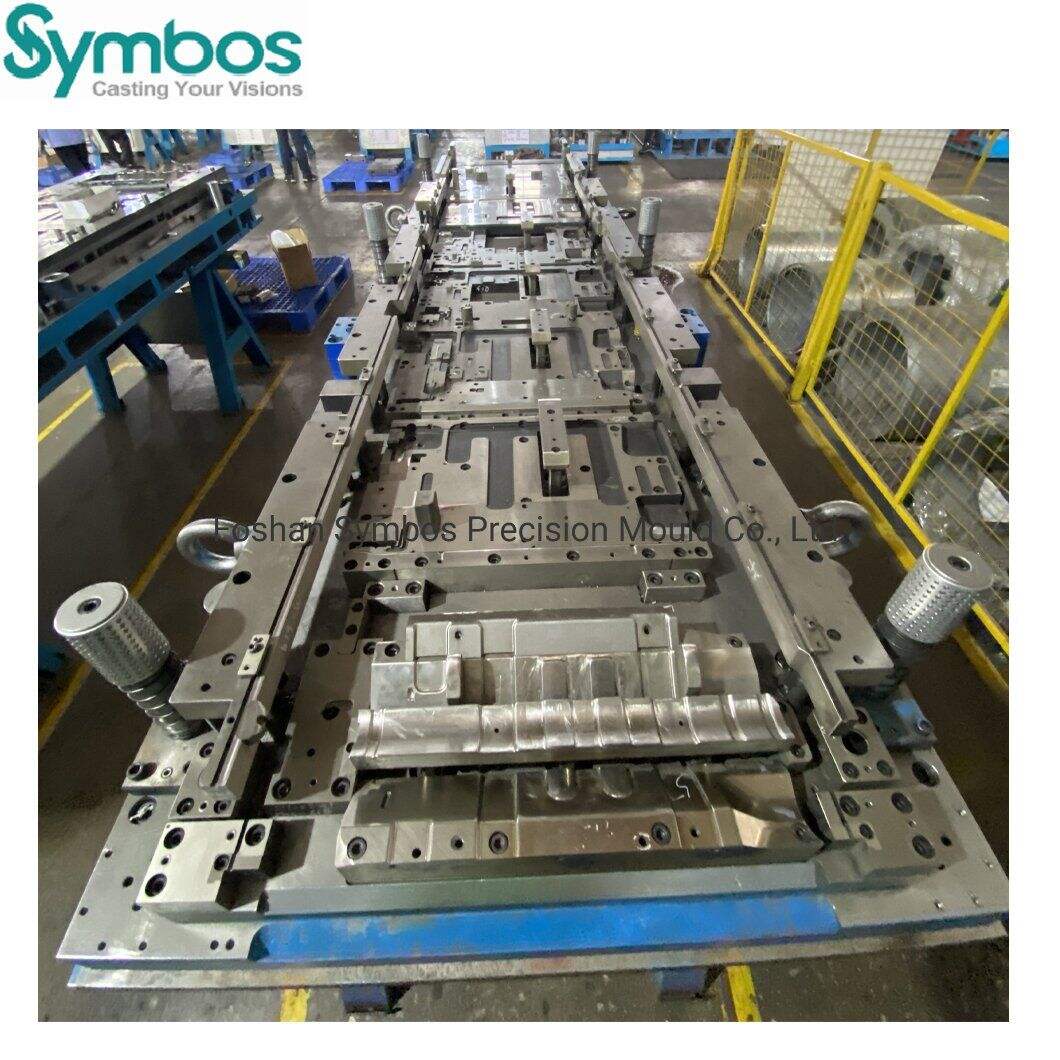

Millors aplicacions per a motlles d'estampació i motlles progressius

Les eines d'estampació exerceixen diferents pressions sobre el sistema de guia. CNstamping explica que els components de guia mantenen les seccions superior i inferior de la matriu en moviment en la direcció correcta, de manera que els punxons i les inserts de matriu conservin una distància uniforme. La mateixa font també assenyala que moltes eines utilitzen un pilar principal de guia i una camisa per a la guia inicial, i després un pilar secundari de guia i una camisa per a una guia més precisa. Això és especialment útil en treball progressiu, on la repetibilitat ha de mantenir-se durant el moviment repetit de la premsa i l’avanç de la banda.

• Utilitzeu pilars principals de guia robustos quan : la càrrega de la premsa, els xocs, la mida de l’eina o la càrrega excèntrica siguin significatives.
• Utilitzeu disposicions amb guia principal i secundària quan : la matriu tingui una producció elevada, les distàncies siguin més estretes o les estacions progressives facin que l’error acumulat sigui més costós.
• Utilitzeu sistemes de guia simplificats amb més precaució quan : l’eina només sigui per a prototips o produccions curtes i l’estructura s’hagi reduït intencionadament per estalviar temps o costos.
• Eviteu opcions lleugeres o de difícil manteniment quan la eina funciona en un entorn de premsa brut o l'accés per a la substitució és deficient.

Un detall és rellevant aquí. En el llenguatge de l'estampació, un pern guia pot fer referència a la guia de la banda o a l'extracció durant l'alimentació, i no necessàriament al principal element d'alinement entre les seccions superior i inferior de la matriu. Els compradors que no tenen en compte aquesta distinció poden triar, des del principi, la família de components incorrecta.

On es necessiten opcions diferents per a fixacions i automatització

Sembla complexe? Imagineu-vos dos muntatges l’un al costat de l’altre. Un és una matriu de producció que es tanca sota una força de premsa repetida. L’altre és una placa de fixació o una corredora d’automatització que simplement ha de tornar a la seva posició de forma fluida. Les fixacions i les unitats d’automatització sovint us permeten prioritzar obertament l’embalatge, la velocitat de substitució i el control de la contaminació. En aquests casos, els pilars llisos o amb coll (shoulder-style) solen ser l’opció pràctica quan el moviment és moderat i la senzillesa del manteniment és important. La guia de precisió o amb rodaments esdevé més atractiva quan el muntatge indexa ràpidament, la repetibilitat posicional és crítica i l’entorn és prou net per protegir les superfícies de guia.

• Utilitzeu pilars llisos o amb coll quan : el moviment sigui moderat, l’accés per al manteniment sigui important i el muntatge no justifiqui un sistema de guia molt sensible.
• Utilitzeu guia de precisió o rodant quan : el moviment hagi de romandre molt fluid i el muntatge hagi de tornar a la seva posició amb una variació mínima.
• Eviteu sobreespecificar si el bastidor, l’accionador o les superfícies de muntatge no poden mantenir el mateix nivell de precisió, un joc de guies premium no resoldrà els problemes del sistema global.

L'aplicació redueix ràpidament el camp d'opcions, però no resol completament el problema. Una família de pilars de guia adequada al moviment pot continuar desgastant-se prematurament si el material, la duresa, l'acabat, el recobriment i la química del lubricant no són els adequats per a l'entorn. És en aquest punt on la vida útil comença a diferir de la mera compatibilitat.

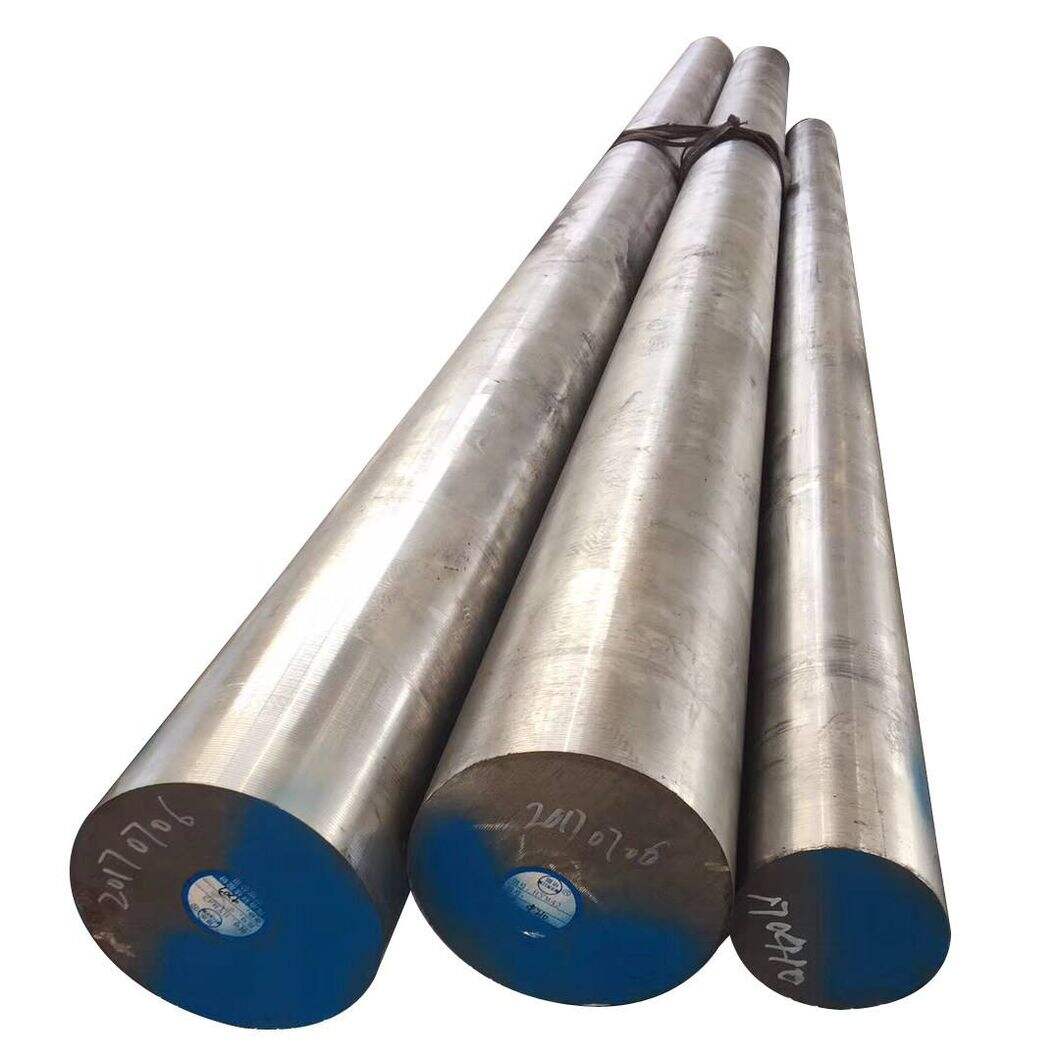

Materials, duresa i opcions de superfície dels pilars de guia

Quan un sistema de guies ben seleccionat continua desgastant-se massa ràpidament, el problema sovint es troba amagat en els detalls del material i de la superfície. La recerca publicada a Problemes de tribologia identifica el desgast i la fatiga per contacte com a principals modes de fallada de les guies, tots dos provocats per la fricció a les superfícies en contacte. En termes senzills, un pilar no necessita només la mida adequada; també necessita una superfície i un estat del material que permetin mantenir l'alineació mentre la càrrega, el moviment i la lubricació canvien contínuament.

Materials que afecten el desgast

Més dur pot ser millor, però només quan la resta del sistema ho suporta. El mateix treball de tribologia relaciona la durabilitat amb la distribució de càrrega, la deformació de contacte, la rugositat superficial i el comportament del lubricant. En notareu les conseqüències des del punt de vista de la compra:

• Un pilar més dur i tractat tèrmicament és útil quan la tensió de contacte és elevada i l’ajust de la peça aparellada està controlat.
• Un material base resistent és fonamental, perquè una rigidesa insuficient o una càrrega concentrada poden anul·lar els avantatges d’una superfície dura.
• En serveis abrasius o mal mantinguts, un sistema de lliscament més senzill pot tenir una vida útil superior a la d’un sistema de rodament més delicat.

Duresa, acabat i bases dels recobriments

Sembla complexe? Imagineu-vos dos pilars amb duresa similar. El que té un acabat millor i una lubricació més estable sovint funcionarà de forma més suau i patirà menys desgast. L’estudi sobre les guies esmentat anteriorment va concloure que la rugositat superficial i les estructures de lubricació influeixen en el comportament operatiu i en l’estabilitat del moviment. També es mencionen lubrificants sòlids que redueixen la fricció, com ara el disulfur de molibdè i el nitruro de bor hexagonal, i es parla del nitruro de bor cúbic com a possible direcció per millorar la resistència al desgast de les superfícies de guia. Aquesta és la conclusió accessible per als compradors: la qualitat superficial i el suport de lubricació poden ser tan importants com la línia de duresa indicada en un catàleg.

Condicions ambientals que modifiquen la millor opció

Els residus canvien ràpidament l’equació. En la recerca de revestiments sobre superfícies de NiCrBSi, la presència de residus d’alumina més grossos en l’oli va provocar un major desgast i una fricció més elevada que les partícules a escala nanomètrica. Per a eines reals, això vol dir que el risc de contaminació pot superar l’avantatge d’un acabat o revestiment premium.

• Els entorns nets i controlats permeten que els acabats fins i les superfícies de baix fregament ofereixinin el seu veritable benefici.
• Els entorns bruts prefereixen superfícies i tipus de guies que suportin la presència de residus i que siguin més fàcils de reengreixar.
• La compatibilitat amb la lubricació és fonamental, ja que una condició inadequada del lubricant augmenta el fregament i desestabilitza el moviment.
• L’exposició a la corrosió o a l’humitat incrementa la importància de la protecció superficial, però aquesta protecció ha d’ajustar-se, igualment, a les condicions reals de residus i lubricació.

La millor columna guia és la que s’adapta a l’entorn operatiu, no pas la que porta l’etiqueta de precisió més sofisticada.

Si les cerques com ara «pillars of eternity attributes guide», «pillars of eternity gear guide» o «pillars of eternity enchanting guide» us han portat fins aquí, aquesta secció tracta el desgast de les eines mecàniques. Els catàlegs sovint condensen aquestes opcions de materials i superfícies en etiquetes normals curtes, la qual cosa explica per què aquests codis mereixen una atenció més detallada.

Llegir les normes de les columnes guia sense perdre’s

Quan un catàleg deixa d’utilitzar descripcions senzilles i comença a llistar codis curts, normalment la confusió sorgeix ràpidament. Les normes ISO, DIN, AFNOR i els números de document, com ara ISO 9182, no són només una decoració tècnica. En termes pràctics de compra, són etiquetes de referència que us ajuden a identificar amb què ha d’emparellar-se una peça, com es descriu i fins a quin punt es pot obtenir o substituir de forma segura. L’oficial ISO OBP existeix per ajudar els usuaris a navegar per les normes, els codis i els termes definits, cosa que recorda útilment que el codi de la línia del catàleg té importància.

Per què són importants les normes dels pilars guia

Adonar-vos-en que les normes esdevenen especialment valuoses quan cal substituir peces anys després o comprar-les a més d’una font. Una referència normativa pot facilitar la discussió sobre dimensions, denominacions i compatibilitat esperada amb els fabricants d’eines, els compradors i els equips de manteniment. També redueix el risc de demanar una columna que sembli similar però que no coincideixi amb la disposició de coixinets o l’estil de muntatge previst. Tot i això, una etiqueta normativa només és un punt de partida. No garanteix un desgast reduït, una bona lubricació, una instal·lació correcta ni una alineació fiable en una aplicació exigent.

ISO, DIN, AFNOR i ISO 9182 en llenguatge senzill

Sembla complicat? Imagineu aquestes etiquetes com a marcadors de mapa, no com a promeses de qualitat.

• ISO : normalment indica una referència a una norma internacional.
• DIN : normalment indica una referència normativa habitualment associada a la pràctica industrial alemanya.
• AFNOR : normalment fa referència a una norma associada a la pràctica de normalització francesa.
• ISO 9182 un document ISO específic numerat que podeu veure als catàlegs de guies de suports. El número és important perquè identifica la referència exacta, no només l’organisme normalitzador.

Per als compradors, la conclusió real és senzilla: l’acrònim us indica qui ha publicat el marc, mentre que el número us indica quin marc ha de seguir la peça.

Com utilitzar les normes en la contractació

1. Registreu el codi complet de la norma indicat al plànol, a la cita o a la fitxa del catàleg.
2. Comproveu el component d’acoblament, especialment la camisa, per assegurar-vos que ambdós components segueixen la mateixa referència o una clarament compatible.
3. Pregunteu al proveïdor què és realment intercanviable i què només és visualment similar.
4. Registreu l’estil de muntatge, la nota del material, la nota de l’acabat i els punts d’inspecció al vostre registre de compres.
5. Planifiqueu el reemplaçament entorn de tot el sistema de guia, no només del suport.

Si cerques com a principis directius sobre negocis i drets humans, les tres columnes, el llibre guia de Pillars of Eternity o la guia oficial del joc Pillars of Eternity Prima us han portat fins aquí, aquesta secció tracta dels estàndards de ferramentes mecàniques. Un codi conegut pot simplificar l’adquisició, però la millor opció continua depenent de la càrrega, la velocitat, la contaminació, les expectatives de manteniment i el tipus d’eina que realment esteu construint.

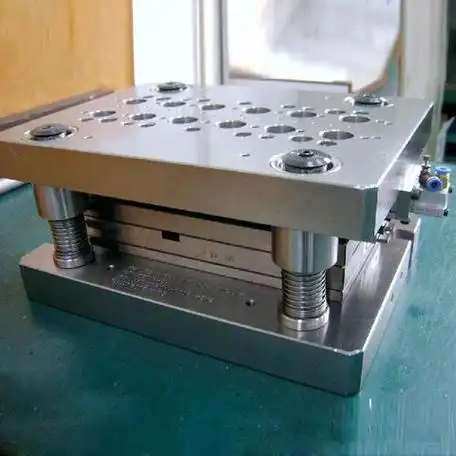

Un flux de treball pràctic per a compradors per a la selecció de columnes guia

Els codis normatius us ajuden a identificar una família de peces, però no determinen si aquesta família pertany a la vostra eina. Quan compareu els tipus i les aplicacions dels pilars guia, el flux de treball més segur és senzill: comenceu amb l’aplicació, estretiu les condicions operatives i, a continuació, decidiu quin nivell d’assessorament tècnic necessita realment el projecte. Això és important perquè la millor opció per a una eina de premsa bruta sovint difereix molt de la millor opció per a un motlle net i d’alta repetibilitat. A Hoorenwell, els motlles generals es dissenyen tenint en compte l’adaptació a la càrrega, la resistència al desgast i la facilitat de manteniment, mentre que els motlles més exigents per a mostres d’assaig s’orienten més cap a una guia d’alta precisió, baixa fricció i posicionament repetitiu estable.

Si la vostra cerca també ha inclòs guies de Pillars of Eternity 2, guia per a principiants de Pillars of Eternity, guia per a nous jugadors de Pillars of Eternity o guia de creació de personatges de Pillars of Eternity 2, aquesta secció tracta de la selecció d’eines mecàniques.

Comenceu pel tipus d’eina

1. Definiu primer l’eina: motlle d’injecció, motlle d’estampació, motlle progressiu, dispositiu de fixació o lliscador d’automatització.
2. Mapieu el patró de càrrega: tancament centrada, empenta lateral, càrrega d’impacte o influència de l’alimentació de la banda.
3. Establiu l’objectiu de precisió: alineació general, posicionament repetitiu ajustat o coherència entre estacions múltiples.
4. Comproveu la velocitat de la cursa i la longitud de desplaçament, ja que un moviment curt i ràpid i un desplaçament llarg i moderat no sol·liciten els guies de la mateixa manera.
5. Avalieu honestament el risc de contaminació i la disciplina en la lubricació, no de forma ideal.
6. Adapteu la camisa al tipus de moviment: camisa llisa per a serveis de lliscament robust, i guia rodant només quan la neteja i la precisió del muntatge ho permetin.
7. Trieu l’estratègia de substitució: peces fixes senzilles per a eines de baix risc, o dissenys desmuntables i mantenibles quan el cost de les parades sigui elevat.

Reduïu les opcions segons la precisió, la velocitat i el desgast

Sembla complexe? Imagineu-vos dues eines. Una funciona en un entorn d'estampació amb xocs, forces excèntriques i brutícia de taller. L'altra és un motlle de precisió que viu o mor segons la repetibilitat del seu tancament. Aquestes condicions orienten la selecció en direccions diferents. Ming Chiang descriu el sistema de guia en els motlles d'estampació com les «vies» de l'eina durant el tancament a alta velocitat, fet per què les opcions de mala alineació es manifesten ràpidament com a desgast dels cantells, inestabilitat i problemes de manteniment.

Quan cal involucrar un soci d’enginyeria de matrius

Sovent es poden comprar directament components guia estàndard quan el tipus d’eina és conegut i el risc és baix. El càlcul canvia en les matrius complexes per estampació automotriu, on interactuen la disposició de la banda, la càrrega d’estacions, la velocitat de la premsa i la selecció de les guies. És aquí on la validació d’enginyeria demostra el seu valor. Com a exemple, Shaoyi Automotive Stamping Dies estructura els seus serveis entorn de la norma de gestió de la qualitat IATF 16949, la simulació CAE, la prototipació en tan sols 5 dies i una taxa d’aprovació al primer intent del 93 % per a programes d’eines automotrius. Des del punt de vista editorial, la conclusió útil no és només el nom de la marca. És saber quan el vostre projecte necessita simulació, validació amb prototip i control de procés a l’estil dels fabricants d’equipament original (OEM) abans que el sistema de guies es fixi definitivament a l’acer.

Una decisió intel·ligent de compra només representa la meitat de la feina. Fins i tot un joc de guies adequat pot perdre rendiment per una mala adaptació, una disciplina deficient en la lubricació o senyals d’desgast ignorats; per això, la instal·lació i el manteniment mereixen tanta atenció com la selecció.

Instal·lació, manteniment i passos següents dels pilars guia

Aquesta deriva de rendiment normalment comença després de la selecció, no abans. Un pilar i una camisa ben combinats poden desgastar-se prematurament si la carcassa no és quadrada, si l’ajust es distorsiona durant la pressió, si la lubricació no arriba a tota la longitud de contacte o si s’introdueixen residus al recorregut de lliscament. Vardhman subratlla clarament aquest punt: els errors d’instal·lació són una causa habitual de fallada prematura de les camises guia. En la pràctica, la mateixa disciplina observada en IMTEK els consells d’instal·lació de guies de precisió també resulta útil aquí, especialment superfícies de muntatge netes, apretat controlat, alineació basada en referències i una verificació posterior al període d’assentament.

Comprovacions d’instal·lació que protegeixen l’alineació

Sembla complicat? Imagineu-vos introduir una camisa lleugerament inclinada dins d’una carcassa rugosa. El pilar pot encara entrar, però ja es produeix una càrrega lateral des del primer cicle. Abans que una eina entri en producció, cal comprovar els aspectes bàsics que protegeixen el moviment concèntric:

• Confirmeu que la carcassa del coixinet està neta, sense vores, correctament mecanitzada i perpendicular a l’eix de guia.
• Utilitzeu una pressió axial controlada, no martelleig, perquè el coixinet no es desalinii ni deformi.
• Verifiqueu l’ajust d’interferència previst en lloc de forçar un muntatge excessivament ajustat.
• Comproveu que el pilar entri de forma concèntrica i recorri tota la cursa sense aturar-se.
• Aplicau el lubricant adequat per al material del coixinet i assegureu-vos que arribi a tota la superfície de contacte.
• Torneu a comprovar la seguretat dels elements de fixació i l’alineació després de l’assentament inicial, especialment en eines de precisió.
• Registreu l’estat de l’ajust, el lubricant utilitzat, les dates d’inspecció i qualsevol callositat o ajust addicional.

Patrons de desgast que indiquen una elecció inadequada

Observareu que els sistemes de guia solen deixar pistes abans de fallar completament. Els patrons de desgast són especialment útils perquè apunten cap a la causa arrel:

• El desgast unilateral sol indicar una mala alineació durant la instal·lació.
• Les superfícies polites o vitrificades sovint indiquen una lubricació inadequada.
• Les ratllades o la transferència de material poden indicar galling, presència de residus o materials aparellats incompatibles.
• Un augment del soroll o una rellubricació inusualment freqüent sovint significa que el joc està augmentant.

S’ha de planificar el canvi quan el joc superi els límits acceptables, quan comenci a deteriorar-se la precisió d’alineació o quan la demanda de lubricació augmenti de forma anormal. Esperar més temps pot provocar danys al pilar, a la carcassa i a les plaques d’eina circumdants.

On trobar suport tècnic

Per a motlles i matrius habituals, una instal·lació i una inspecció rigoroses poden ser suficients. Els projectes d’estampació automotriu són menys perdonadors. Quan les opcions de guies han de complir també els requisits de qualitat del fabricant d’equipament original (OEM), la velocitat de proves i la fabricabilitat, una revisió tècnica externa pot ser molt valuosa. Com a exemple, Shaoyi dóna suport a programes d’estampació automotriu amb la gestió de la qualitat IATF 16949, el desenvolupament d’estampes basat en CAE, la fabricació de prototips en només 5 dies laborables i una taxa d’aprovació de mostres en primera passada superior al 93 %. Aquest tipus de suport té més sentit quan esteu validant un sistema complet d’estampes, i no simplement substituïnt una peça estàndard de catàleg.

L’alineació fiable prové del sistema de guia adequat, instal·lat quadrat, lubrificat correctament, inspeccionat precoçment i substituït abans que el desgast es propagui.

Si les cerques com ara «guia de Pillars of Eternity», «guia del joc Pillars of Eternity» o «guia pas a pas de Pillars of Eternity» us han portat fins aquí, aquesta secció final tracta del manteniment real d’eines. Aquí és on els tipus i les aplicacions de les columnes guia deixen de ser un tema de catàleg i comencen a manifestar-se en forma de temps d’activitat, qualitat de les peces i costos de reparació.

PMF sobre els tipus i les aplicacions de les columnes guia

1. Què és una columna guia i com es diferencia d’un pern guia o d’una barra guia?

Una columna guia és un element d’alineació endurit que treballa conjuntament amb una camisa guia corresponent per controlar com s’obren i es tanquen dues seccions de l’eina. En molts catàlegs de motlles, el terme «perno guia» s’utilitza com a gairebé sinònim, però en el treball d’estampació el mateix terme pot fer referència, de vegades, a una funció guia diferent. El terme «vareta guia» és més genèric i apareix sovint en fixacions o sistemes d’automatització; per tant, els compradors haurien de confirmar l’estil de camisa aparellada, el mètode de muntatge i la norma de referència abans de fer la comanda.

2. Quan he d’utilitzar columnes guia llises en lloc de columnes guia amb rodaments de boles?

Les columnes guia llises solen ser l’opció més segura quan l’eina està sotmesa a xocs, càrregues laterals, brutícia d’oficina o condicions de manteniment menys controlades. Els sistemes amb rodaments de boles tenen més sentit quan el moviment ha de romandre suau, la velocitat de cicle és més elevada i l’entorn és prou net per protegir els elements rodants. La regla pràctica és senzilla: escull la guia per lliscament per a la resistència i només escull la guia per rodament quan tot el sistema pugui donar suport a la seva precisió.

3. Quins tipus de pilars guia són els millors per als motlles d’injecció, les estampadores i les fixacions?

Els motlles d’injecció sovint utilitzen estils normals o amb coll per a una alineació fiable del tancament, reservant-se sistemes de major precisió per a eines en què l’ajust de les cavitats és especialment sensible. Les estampadores i les estampadores progressius solen imposar la selecció de pilars guia principals d’alta resistència o d’una combinació de pilar principal més pilar secundari, ja que el control de xocs i del joc és més crític. Les fixacions i els conjunts d’automatització normalment es beneficien d’estils més senzills, extraïbles o amb coll, llevat que el principal objectiu dissenyat sigui un moviment especialment suau i repetible.

4. Els estàndards ISO, DIN, AFNOR o ISO 9182 garanteixen la intercanviabilitat?

No per si sols. Aquestes normes ajuden a identificar famílies de peces, convencions de denominació i marcs dimensionals, cosa que facilita la recerca i el reemplaçament, però no confirmen automàticament que el pilar guia, la camisa, l’ajust, l’acabat i l’estil de muntatge funcionin correctament conjuntament en la vostra eina. Un codi de norma és útil per a la contractació, però el rendiment continua depenent de la combinació adequada del sistema i de les condicions d’aplicació.

5. Què provoca el desgast dels pilars guia i la desviació d’alineació, i quan caldria implicar un partner d’enginyeria?

El desgast prematur sol ser conseqüència de la desalineació, la mala lubricació, la presència de residus, l’emparellament inadequat de les coixinets o la instal·lació forçada d’un conjunt de guies de precisió en un entorn massa rugós per a ell. El desgast unilateral, les ratllades, l’augment del soroll i la demanda creixent de lubricació són senyals d’avís habituals que indiquen que cal revisar el sistema de guia o el mètode d’instal·lació. Si esteu treballant en una matriu complexa per estampació automotriu, en una eina progressiva d’alta velocitat o en qualsevol projecte amb exigències de qualitat OEM, pot ser convenient fer una revisió tècnica externa. En aquests casos, un soci amb validació CAE i processos IATF 16949, com ara Shaoyi, pot ajudar-vos a confirmar que les opcions de guia s’ajusten correctament al disseny complet de la matriu abans que el risc de producció augmenti.
