Кован или баров колянов вал – издръжливост: Кой издържа на вашите цели за мощност

Решаващото решение за якостта, с което се сблъсква всеки строител на двигатели

Когато търсите сериозна мощност, един въпрос не дава мира на всеки строител на двигател с повишена производителност: кой метод за производство на колянов вал ще издържи на целите ви по мощност? Независимо дали строите двигател за уикенда или специализирана драг машина, разбирането на разликата между цели и ковани колянови валове не е просто техническо знание — това е застраховка за вашия двигател.

Ето суровата истина. Провалът на коляновия вал не означава просто счупен компонент. Означава катастрофално унищожение на двигателя. Говорим за въртяща се система, въртяща се с хиляди оборота в минута, която изведнъж се разрушава, изпращайки парчета метал през блока, главите и всичко останало, в което сте инвестирати. Пълната сглобка на двигател лесно може да надхвърли 20 000 до 50 000 долара за сериозни високопроизводителни приложения, а един-единствен провал на колянов вал може да унищожи всичко за милисекунди.

Защо здравината на коляновия вал определя оцеляването на двигателя

Коленвалът се намира в сърцето на вашия двигател и преобразува силното линейно движение на буталата в използваема ротационна мощност. Според Engine Labs , умните сглобявачи осъзнават, че изборът на правилния колянов вал включва анализ на фактори, които отиват много по-далеч от просто очакваната мощност в конски сили. Всяко горивно събитие изпраща огромна сила през този единичен компонент, който трябва да издържи постоянни огъвания, торсионни напрежения и топлинни цикли – всичко това, докато запазва перфектно балансиране.

Помислете какво се случва в двигател с висока производителност. Може да използвате мощен V8 двигател с девет бутала, генериращ екстремни нива на мощност, или усилена улична кола, която достига над 20+ PSI налягане. Във всеки от тези сценарии коляновият вал подлежи на натоварване, което би унищожило по-слаби компоненти. Разликата между кован колянов вал и вал от цял блок често определя дали двигателят ще издържи това натоварване или ще се превърне в скъпа купчина скрап метал.

Реалните рискове при погрешен избор

Правенето на погрешен избор не означава просто губене на колянов вал. Както сочат експерти от индустрията в SoFi , самата размяна на колянов вал може да струва над 3000 долара, включително части и труд — а това е за стандартен автомобил. За двигател с висока производителност тази сума трябва значително да се увеличи. Но истинската цена идва от страничните щети: унищожени бутала, огънати колянови рамени, напукани блокове и повредени цилиндрови глави.

Този наръчник прониква през маркетинговия шум, за да ви даде обективно, базирано на данни сравнение на методите за производство на колянови валове. Ще научите:

• Как изкованите и брутни методи за изработка създават принципно различни характеристики за якост
• Конкретните прагове на мощност, при които всеки тип колянов вал става задължителен
• Разпространени заблуди, които карят строителите да харчат твърде много — или още по-лошо, твърде малко
• Ясни препоръки, базирани на вашите реални цели за мощност и предвиденото приложение

И кованите бутални валове от прът, и традиционно кованите колянови валове имат законно приложение в двигателите за повишена производителност. Качествен кован колянов вал прекрасно издържа на повечето улични и пистови конфигурации с висока мощност. Буталният вал от прът става логичен избор, когато се стремите към екстремно повишаване на налягането, нестандартни спецификации или устойчивост при високи обороти. Ключовото е да съчетаете правилния метод на производство с конкретните изисквания за вашата конфигурация — защото изискванията за якост варирират значително в зависимост от нивата на мощност, предвиденото използване и честотата, с която планирате да достигате до тези граници.

Как оценихме якостта и издръжливостта на коляновия вал

Звучи сложно? Разбирането на това как сравняваме якостта на кованите детайли с производителността на брутната обработка не изисква диплома по металургия. Но изисква да надникнем зад твърденията на производителите и маркетинговите клишета. Нашата методология за оценка се фокусира върху измерими характеристики, които директно влияят дали коляновият вал ще издържи на вашите цели за мощност или ще стане слабото звено в завъртящата се група.

Когато сравняваме кованите колянови валове с процесите за обработка от брус, ние поставяме приоритет върху реалната издръжливост при екстремни натоварвания, а не върху теоретични максимуми, които имат значение само в лабораторни условия. Кован колянов вал, който поема надеждно 1200 конски сили в продължение на 500 пробега, е по-ценен от модел от брус, оценен за 2000 конски сили, който непредсказуемо се поврежда при 1500.

Показатели за якост, които наистина имат значение

Преди да навлезете в методите на производство, трябва да разберете какво всъщност означава „якост“ за колянов вал. Четири основни метрики определят дали вашата въртяща се система ще издържи на вашите амбиции по отношение на мощността:

Якост на опън измерва максималното напрежение, което един материал може да понесе, преди да се счупи, когато се дърпа. За коляновите валове това има най-голямо значение при работа с високи обороти, когато центробежните сили се опитват да откъснат противотежестите от основните шийки.

Якост на текучество показва нивото на напрежение, при което започва постоянна деформация. Колянов вал, който се огъне — дори леко — под натоварване, е излязъл от строя. Тази метрика ви показва колко натоварване може да поеме вашият вал, преди да започне да се деформира постоянно.

Съпротива на умора представлява способността на коляновия вал да издържа на многократни цикли на натоварване, без да се образуват пукнатини. Според High Performance Academy , радиусът на заоблянето, където шийките се съединяват с рамената, е една от най-напрегнатите части на коляновия вал — точно там обикновено започват пукнатините, което означава край на полезния живот на коляновия вал.

ТОРСИОННА ЯКОСТ описва устойчивостта към усукващи сили. Всяко горене създава усукващи натоварвания, които опитват да навият коляновия вал като пружина. Недостатъчна огъваемост води до хармонични вибрации, които ускоряват умората и могат да унищожат лагерите.

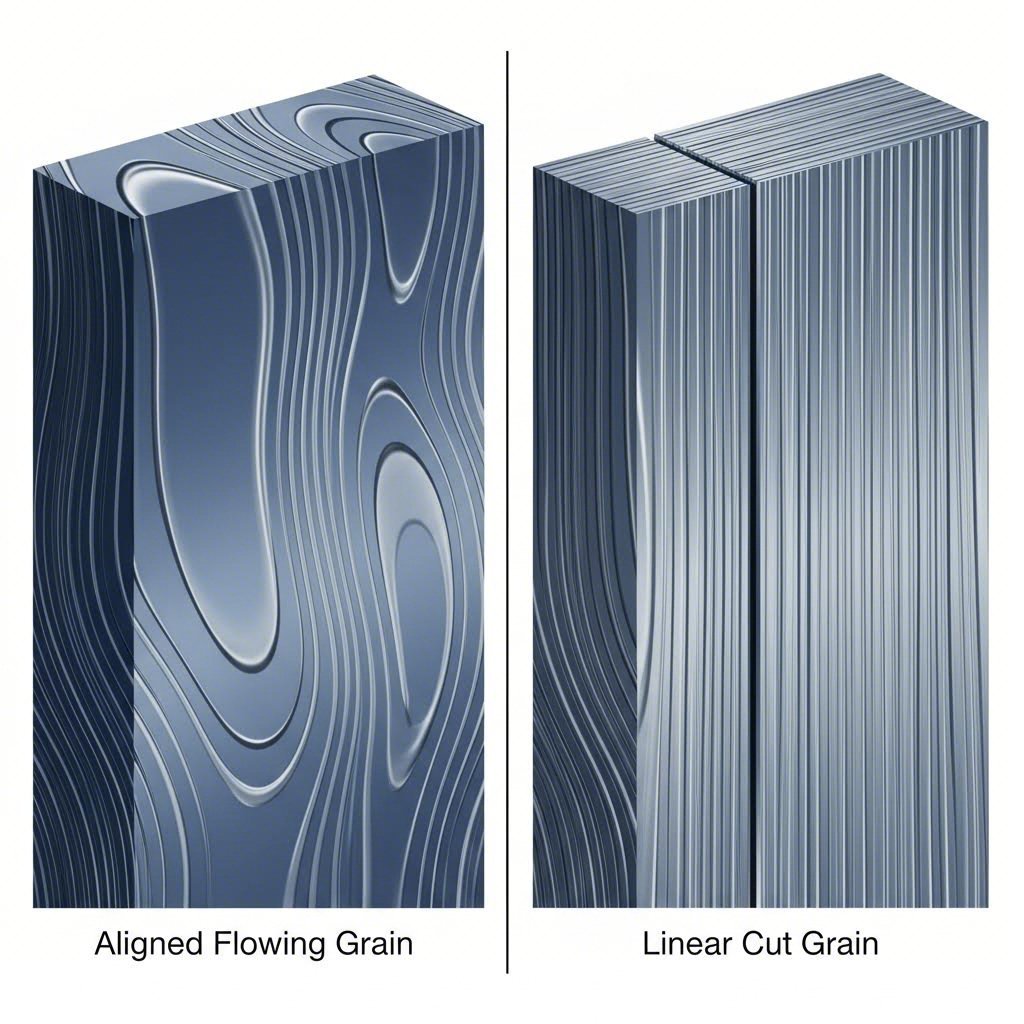

Как производствените методи влияят на зърнестата структура

Тук се появява истинската разлика между цели и кованите колянови валове. Когато обработвате цял колянов вал от масивен стоманен прът, вие пресичате съществуващата зърнеста структура на материала. При коването на колянови валове чрез топлина и налягане зърното непрекъснато следва контурите на детайла.

Представете си рязане на парче дърво. Рязането напряко на зърното създава слаба точка, където лесно се получава напукване. Но ако следвате зърното, се постига максимална якост. Същият принцип важи и за стоманата — въпреки че ефектите са по-деликатни.

Според експерти в областта на металообработката от MetalTek, процесът на коване променя зърнестата структура и може да „усърдява“ или „усърдява“ я в определена посока, създавайки компонент с посочена якост. Кованите части са анизотропни — съдържащи различни стойности на якост в различни посоки — докато машинно обработените билоидни компоненти са по-изотропни с равномерни свойства навсякъде.

Тази разлика в зърнестата структура създава fascinиращ парадокс. При равни условия, правилно кован коляно вал поддържа по-добра зърнеста течност в сравнение с машинно обработен билоид. Въпреки това, производителите на билоид компенсират това чрез използването на по-висококачествени материали и прецизна машинна обработка, която елиминира дефекти, свързани с коването. Резултатът? Двете метода могат да произвеждат изключителни колянови валове, когато са изпълнени правилно — но те се отличават в различни приложения.

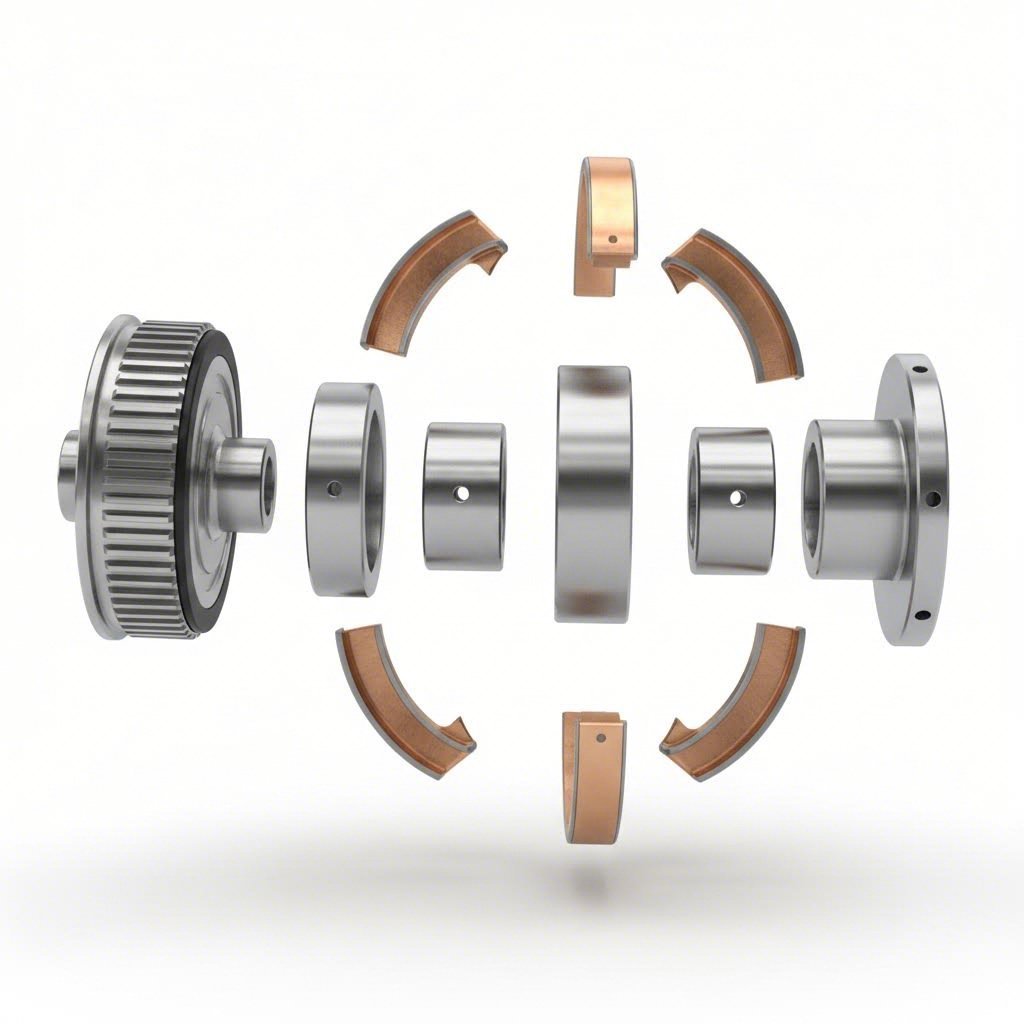

Когато комбинирате коляновия си вал с допълващи компоненти за въртящ се агрегат, като качествени разпределителни валове Lunati или перформанс разпределителни валове Bullet, разбирането на тези разлики в материала ви помага да сглобите хармоничен комплект. Дебатът между Н-образни и I-образни спойки следва подобни металургични принципи – съпоставяне на подходящия метод на изработка с конкретните изисквания за мощност и обороти.

Материалът има значение: сравнение на стоманените сплави

Освен метода на производство, основният материал рязко влияе на крайния перформанс на коляновия вал. Ето какво ще срещнете на вторичния пазар:

4340 Стомана: Индустриалният стандарт за перформанс колянови валове. Тази никел-хром-молибденова сплав предлага отлична якост на опън (типично 180 000–200 000 PSI при правилно термично обработване), комбинирана с добра устойчивост и умороустойчивост. Повечето качествени кованите и бутови колянови валове използват 4340.

5140 Стомана: Хромна стомана, която се намира в много фабрични ковани винтови вали. По-ниско съдържание на сплав означава по-ниски разходи, но също така и по-ниска крайна якост в сравнение с 4340. Подходящ за средно високи производителности, но не идеален за екстремни приложения.

4130 Стомана: Често срещани в аерокосмическите приложения и някои леки конструкции на заводни вали. Добро съотношение сила/тегло, но по-ниска устойчивост на умора от 4340 при приложения с кранквос.

EN40B Стомана: Когато 4340 не е достатъчно, сериозните строители се обръщат към този материал с по-високи спецификации. Според изследванията на High Performance Academy с Nitto Performance Engineering, двигателите, произвеждащи над 2500 коня конски сили, установяват, че материалът 4340 не е достатъчно твърд. Краншафът ще се огъне при екстремно налягане на цилиндъра и високи обороти, което ще доведе до контакт между метала и метала между журналите и лагерите - рецепта за катастрофална повреда. EN40B отразява това ограничение за най-екстремните приложения.

Нашите пет точки за оценка

В целия този сравнителен анализ оценяваме вариантите за колянови валове по следните конкретни критерии:

• Свиваемост при повтарящо се напрежение: На колко цикъла на натоварване възникват пукнатини, тествано при реалистични нива на мощност
• Торсионна устойчивост при целеви обороти: Съпротивление срещу усукване и хармонично вибриране в предвидения експлоатационен диапазон
• Еднородност на материала и процент дефекти: Мерки за контрол на качеството, които гарантират всеки колянов вал да отговаря на спецификациите
• Ефективност на термичната обработка: Правилно затегняване, което максимизира свойствата на материала, без да причинява крехкост
• Стойност спрямо ниво на мощност: Изгодност за конкретните ви цели по отношение на конската сила — защото прекалено голямо харчене за якост на колянов вал, от която никога няма да имате нужда, прахосва ресурси, които биха могли да бъдат използвани по-ефективно другаде

Тези критерии поставят най-важното на първо място, когато двигателят ви генерира мощност: оцеляването при реални условия. След като е установена тази рамка, можем да разгледаме конкретни опции за колянови валове и да определим кой метод на производство най-добре отговаря на различните нива на мощност и приложения.

Премиум колянови валове от масивна стомана за приложения с максимална мощност

Когато изграждането на вашия двигател изисква абсолютно максимална якост без никакви компромиси, коляновият вал от масивна стомана става крайно решение. Представете си, че започвате с цяла пръчка от премиум стомана — проверена, потвърдена и гарантирано свободна от вътрешни дефекти — след което я обработвате чрез машинна обработка точно до колянов вал, от който се нуждаете. Това е предимството на масивния вал в неговата най-чиста форма.

Билетната коляно е върхът на инженерното проектиране на въртящи се групи. За разлика от кованите компоненти, оформени чрез матрици, билетната коляно започва като хомогенен прът, обикновено от стомана 4340 или EN40B, след което подлежи на прецизна CNC обработка, за да се получи готовият компонент. Според експерти от Engine Builder Magazine , "Билет означава, че започваш от нулата. Това е чисто платно. Не си ограничен от съществуващи форми на матрици или ограничения при коването."

Когато максималната якост е задължителна

Тук билетната конструкция наистина блести: приложения, при които уморният лимит на кованата коляно просто не издържа на натоварването. Говорим за двигатели с повече от 2000 конски сили, системи с азотен оксид, които осигуряват масивни моментни въртящи моменти, или двойни турбо драг коли, стартиращи с пълен буст и lencodrive трансмисия, която поема ударите.

Билетната коляно Howard Cams Billet Reaper LS е пример за тази екстремна възможност. Както съобщава Dragzine , този колянов вал е "способен да поема над 2000 конски сили", като използва прътов материал E4230 за изключителна якост и удължен живот на главните лагери. Изработен е чрез CNC обработка с прецизни допуски и компютърно проектирани противотежести, които намаляват натоварванията върху лагерите и подобряват балансирането.

Какво прави изработката от цял блок уникално подходяща за тези екстремни приложения? Три ключови предимства:

Проверка на материала преди машинната обработка: Преди да започне рязането, производителите могат да потвърдят, че прътовият материал отговаря точно на спецификациите. Няма скрити включвания, порьозност или нередности в зърнестата структура вътре — проблеми, които могат да възникнат при коването и да останат незабелязани до момента на повредата.

Пълна свобода на дизайн Трябва ли ви нестандартен ход за SBC колянов вал от масивна стомана? Нестандартно разстояние между цилиндрите при голям блок на Chevy? Необичайно разположение на противотеглата? Масивната стомана осигурява решението. Както обяснява Стив Ареnt от Scat Crankshafts: „Колеяновите валове от масивна стомана могат напълно да се проектират по поръчка – за ход, конфигурация на противотеглата, размери на шийките, смазване или специални приложения.“

Превъзходна еднородност на материала: Зърнестата структура на стоманата от масивна заготовка е линейна и еднородна по цялата си дължина, осигурявайки предвидима устойчивост на умора за целия компонент. Тази еднородност става критична, когато усукващите натоварвания достигнат нива, които биха надхвърлили границите на устойчивостта на кованите колянови валове.

Оптимални приложения за конструкции от масивна стомана

Кога допълнителните разходи за масивна стомана наистина имат смисъл? Прилаганията попадат в определени категории, в които кованите алтернативи просто не могат да осигурят необходимата производителност:

Чисто драг състезание над 1800–2000 к.с.: Когато вашият двигател с принудително асистиране или турбопълнеж достига сериозна мощност, кованата стомана осигурява необходимата якост и резерв на издръжливост. Много състезатели, търсещи Lenco CS1 4-скоростна трансмисия за продажба, строят точно такъв тип двигател, който изисква якост на колянов вал от кована стомана.

Приложения с азотен оксид: Мигновените въртящи моменти от азотен оксид създават уникални модели на напрежение, които натоварват коляновите валове по различен начин в сравнение с двигателите с принудително асистиране. Постоянните материални свойства на кованата стомана поемат тези внезапни натоварвания по-предвидимо.

Индивидуални изисквания за ход: Строите ли двигател с нестандартни размери на ход? Кованата стомана често е единственият практически вариант. Брук Пайпър от Callies Performance Products отбелязва: "Само в света на големите блокове за Chevrolet през годините сме имали всичко – от 4,840", 4,900", 5,000", 5,250" до 5,300" разстояние между цилиндрите. Не може да си позволите специална кова за всяка една от тези комбинации – кованата стомана е единственото практично решение."

Тракторно дърпане и високонапрегнати издържани приложения: Приложенията, изискващи продължително максимално натоварване, се възползват от издръжливостта на кованите части. Според данни от индустрията, при някои конструкции за теглене на трактори са необходими 25–32 часа машинно време за обработка на един кован колянов вал, за да се постигнат изискваните спецификации.

Предимства на кованите колянови валове

• Максимален потенциал за якост: Потвърдено качество на материала преди механичната обработка осигурява максимално възможната якост от избрания сплав
• Напълно персонализирани опции за ход: Всеки ход, всеки разтоя между цилиндрите, всяка конфигурация на противотежестите — кованата технология осигурява точно това, което изисква вашата конструкция
• Еднородност на материала: Линейна, равномерна зърнеста структура по цялата дължина осигурява прогнозируема устойчивост на умора
• Оптимизирани зони с високо напрежение: Инженерите могат точно да усилват шийките за буталните спомагала, главните лагери и заоблените преходи според нуждите
• Прецизни допуски: CNC обработката осигурява по-голяма концентричност, баланс и прецизни размери на шийките в сравнение с коването с матрици
• Изключителна продължителност: Правилно поддържаните монолитни колянови валове редовно издържат повече от 20 години при интензивна употреба

Недостатъци на монолитните колянови валове

• Най-висока цена: Монолитните колянови валове обикновено струват с 1000–1200 щатски долара повече от кованите еквиваленти от производители като Callies, като силно персонализираните модели от Scat са с 2000–8000 щатски долара по-скъпи от кованите варианти
• По-дълги срокове за изпълнение: Целият производствен процес отнема няколко дни до няколко седмици, в зависимост от сложността и натовареността на производството
• Възможност за възникване на зони с повишено напрежение поради грешки при механичната обработка: Неправилно произведени монолитни колянови валове могат да развият концентрации на напрежение в обработените повърхности — качеството на контрола има огромно значение
• Не са по принцип по-здрави от кованите: Както казва Брук Пайпър от Callies: "Ако имате два колянови вала, изработени от един и същ материал — единият кован, другият от прът, кованият ще бъде по-силен всеки път", поради компресия на зърнестата структура
• Изисква правилно отстраняване на напреженията: Металът има памет, затова по време на механична обработка е необходимо внимателно отстраняване на напреженията, за да се предотврати размерна нестабилност

Ключовият извод? Коляновите валове от прът стават необходими, когато нивата на мощност създават усукващи натоварвания, които надхвърлят границите на умора на кованите колянови валове. Под тези прагове вие плащате премиум цена за възможности, които никога няма да използвате. Както признава откровено Пайпър: "Девет пъти от десет нашето ковано изделие ще свърши работата. Затова го обсъждаме с клиентите си."

Качествен колянов вал, комбиниран с коляновия си вал, завършва въртящата се конструкция, но изборът на коляновия вал остава от първостепенно значение. Разбирането кога предимствата на целия прът оправдават инвестициите — спрямо случая, когато висококачествен кован алтернативен вариант осигурява равна реална производителност — отличава информираните сглобявачи от тези, които просто преследват спецификации, от които никога няма да имат нужда.

Ковани колянови вали от стомана 4340 за доказана производителност

Ето една реалност, която може да ви изненада: за голямата част от перформанс проекти, висококачествен кован колянов вал от 4340 стомана осигурява всичко, от което се нуждаете — без високата цена на целия прът. Когато разберете защо коването създава по принцип здрави колянови валове, ще разберете защо производители като Callies са изградили репутацията си върху тази доказана технология.

Кованият колянов вал представлява оптималната точка на баланс, където се пресичат здравината, надеждността и стойността. Според Callies Performance Products , "Девет пъти от десет, нашите кованите продукти ще свършат работата." Това не е маркетингови приказки — това са десетилетия опит от състезания, кондензирани в практически насоки за сериозни изработки.

Оптималната точка за сериозни постижения в изграждането

Какво прави качествен коляно вал от Callies или подобен премиум кован колянов вал толкова привлекателен избор? Започва с процеса на производство. За разлика от леенето, при което се излива разтопен метал в форми, или обработката на баров материал, при която се отстранява вещество от цялостен прът, коването оформя загрята стомана под огромно налягане. Този процес принципно променя вътрешната структура на метала по полезен начин.

Когато стоманата се загрява и компресира в коване във форми на многотонен прес, зърнестата структура непрекъснато следва контурите на коляновия вал. Както обяснява Брук Пайпър от Callies: "Ако имате два колянови вала, изработени от напълно еднакъв материал – един кован и един от баров блок, кованата версия винаги ще бъде по-силна." Това се дължи на това, че коването компресира и подрежда зърната, създавайки насочена якост точно там, където е най-необходима.

Числата говорят сами за себе си. Качествени ковани колянови вали от 4340 тип марка, произведени от проверени производители, надеждно издържат от 1200 до 1800 конски сили при правилно проектирани приложения. За улични/тръбни конфигурации в диапазона 800-1200 конски сили — които обхващат голямата част от сериозните спортни двигатели — кованите колянови вали предлагат изключителна стойност. Според Spool Imports , техните ковани LS колянови вали с ход 3,622" и 4,000" прекрасно справят с тези нива на мощност, когато са балансирани с качествени H-образни или Drag Pro ковани бутални пръти.

Защо зърнестият поток има значение за устойчивостта на умора

Представете си въжета от стоманени кабели, усукани заедно и след това извити, за да следват определен път. Всеки кабел запазва цялостта си, докато целият сноп придобива съвместна якост благодарение на еднаквата посока. Точно това се случва със структурата на зърното на стоманата по време на коването – кристалната структура се подрежда и следва формата на детайла.

Този подреден поток на зърното осигурява по-добра устойчивост на умора в сравнение с обработен заготовки в много приложения. Ето защо това има значение:

Увличане чрез деформация: Самият процес на коване предизвиква уплътняване чрез пластична деформация на стоманата. Докато метала се компресира и оформя, неговата кристална структура става по-плътна и по-устойчива на деформации. Това вродено усилване се случва по време на целия процес на коване – вие не просто оформяте метал, а го правите по-силен.

Непрекъснати граници на зърната: При кован коляно вал, зърнестите граници протичат непрекъснато от главния палец до ръчката и противотежестта. Няма рязки преходи, където може да се концентрира напрежение. Сравнете това с обработката от прът, при която се прерязва съществуващата зърнеста структура, независимо от окончателната форма на коляновия вал.

Устойчивост на умора от пукнатини: Пукнатините от умора обикновено започват в зърнестите граници, където съществуват концентрации на напрежение. Благодарение на подредения поток на зърната, следващ контурите на коляновия вал, кованите колянови валове разпределят напрежението по-равномерно и по-добре се съпротивляват на образуването на пукнатини в сравнение с компоненти с прекъсната зърнеста структура.

Качеството също зависи в голяма степен от източника на материала и начина на обработка. Както отбелязва Брук Пайпър от Callies: "Терминът 4340 стомана е доста широк. Много страни имат затруднения с чистотата на материала, но все пак той отговаря на параметрите на 4340 стомана." Затова е изключително важно да се избират ковани колянови валове от производители, които контролират веригата за доставка на своите материали.

Callies например осигурява суровини от целия свят, за да създаде това, което те считат за най-чистия SAE 4340 прът, използван в линията им Magnum за колянови валове. Техният модел Compstar предлага по-достъпна алтернатива – кован в чужбина в собствени матрици на Callies, грубо обработен до предварителни размери и след това окончателно завършен в Охайо. Този подход осигурява икономическа ефективност за състезателни приложения до около 1 000 конски сили.

Категории качество на кованите колянови валове

Не всички ковани колянови валове са с еднакво качество. Разбирането на различните категории позволява правилно съотнасяне на инвестициите спрямо целите за мощност:

Премиум ковано домашно производство (Callies Magnum, подобни) Произведени в САЩ с използване на местен материал 4340, с максимално съдържание на никел и оптимална термична обработка. Надеждни при проектирани приложения до 1 500–1 800 конски сили. По-висока повърхностна твърдост благодарение на напреднали процеси за азотиране.

Среден клас ковано (Callies Compstar, подобни) Изработени в чужбина в контролирани матрици, с довършване у нас. Според Брук Пайпър тези колянови валове са перфектни за "ентусиаст, който иска голям блок за 800 конски сили. Нашата серия Compstar ще издържи това цял ден." Икономически ефективни за конфигурации под 1000 конски сили.

Изгодни кованите: Ковано импортно желязо с по-ниски изисквания към материала. Подходящо за умерени спортни конфигурации, но не се препоръчва за сериозни мощностни приложения, където е важна умората на материала.

Когато комбинирате кования си колянов вал с качествени пръти Carrillo или подобни ковани бутални пръти, създавате въртяща се система с хармонизирани характеристики за якост. Тази съгласуваност между компонентите максимизира надеждността, като запазва разумни разходи.

Предимства на кованите колянови валове от стомана 4340

• Отличен живот при умора: Подредената зърнеста структура осигурява по-висока устойчивост срещу образуване и разпространение на пукнатини при повтарящи се натоварвания
• Потвърдена надеждност: Десетилетията успех в състезанията доказват, че кованите колянови валове могат да поемат сериозна мощност, когато са правилно подбрани
• По-добра стойност от билетните: Премиум кованите колянови валове струват с 1000-1200 долара по-малко от еквивалентните цели опции, като обслужват 90% от приложенията за висока производителност
• Широка наличност: Няколко производителя предлагат ковани опции за популярни двигателни платформи с разумни срокове за доставка
• Устойчивост чрез накърняване: Самият процес на коване създава вродени предимства в здравината, които надхвърлят свойствата на основния материал
• Доказани прагове на мощност: Съществуват ясни, проверени насоки кога кованите колянови валове са подходящи и кога е необходимо надграждане

Недостатъци на кованите колянови валове от 4340

• Ограничени опции за нестандартна ходова част: Коването изисква скъпи форми, което прави нестандартните ходове непрактични за малки серийни производства
• Вероятност от дефекти при коване: Ако качественият контрол е недостатъчен, вътрешни дефекти могат да останат незабелязани до повредата – винаги избирайте проверени производители
• Променливост на суровинния източник: Кованите части от чужбина може да използват 4340 стомана, която формално отговаря на спецификациите, но с по-ниско съдържание на никел или по-малко оптимална чистота
• Ограничен максимум на мощността: Над 1800 конски сили дори висококачествените ковани колянови валове достигат границите на умората при продължителна употреба

Накратко? За 90% от перформанс двигатели с мощност под 1500 конски сили качествен кован колянов вал от 4340 стомана е разумният избор. Инвестирането е в доказана технология с документирана надеждност, като по този начин запазвате бюджет за други компоненти от въртящата се група, където той ще има истинско значение.

Както казва Брук Пайпър от Callies: "Да предположим, че един ентусиаст иска голям колянов вал за 800 конски сили. Нашата серия Compstar може да издържи това цял ден. Ако обаче иска американски продукт с по-дълъг живот, ще трябва да похарчи 3000 долара за вал от броня, но точно това правим ние. Сядаме и се опитваме да отговорим на нуждите на клиента." Този честен подход – подбор на колянов вал според реалните изисквания, а не според максималните параметри – е това, което отличава информираните производители от онези, които просто търсят повод за хвалене.

Прецизно горещо кованите колянови валове със сертифицирано качество

Какво разделя един добър кован коляно от един изключителен? Не е само видът на стоманената сплав или основния процес на коване – а е точността, последователността и осигуряването на качество зад всеки компонент, излизащ от производствената линия. За професионални строители на двигатели и отбори за състезания, които не могат да си позволят променливостта, прецизни горещо-ковани колянови валове, произведени според сертифицирана система IATF 16949, представляват професионално класово решение, което запълва пропастта между стандартни ковани варианти и премиум бильт конструкции.

Когато сравнявате леен колянов вал срещу кован, разликите са очевидни. Но дори в рамките на категорията на кованите, качеството на производствения процес варира драматично. Прецизен горещо-кован колянов вал, произведен с напреднали контролни процеси и сертифицирано управление на качеството, осигурява последователност, която обикновените ковани части просто не могат да постигнат – и това при цена, която е разумна за сериозни проекти.

Сертифициран контрол на качеството за критични компоненти

Вероятно сте срещали сертифициране по IATF 16949, без напълно да разбирате какво означава това за качеството на коляновия вал. Този международно признат стандарт за управление на качеството конкретно отговаря на изискванията за производство в автомобилната промишленост и изисква строги контроли на процесите, документирани процедури и протоколи за непрекъснато подобряване. Когато производителят притежава този сертификат, вие получавате повече от просто колянов вал — получавате гаранция за последователност в производството.

Защо това има значение за вашия въртящ се агрегат? Помислете какво се случва по време на леене или основни коване операции на коляновия вал без строги контроли:

• Температурни вариации по време на загряване създават нееднородна зърнеста структура
• Изнаждане на матриците води до размерни отклонения между производствените серии
• Недостатъчна инспекция позволява дефектни компоненти да бъдат изпратени
• Замяна или замърсяване на материала остава незабелязано

Сертифицираното прецизно коване елиминира тези променливи. Според Queen City Forging, процесът на коване допринася за по-еднородна структура на материала, намалявайки наличието на включвания или сегрегации, които могат да действат като концентратори на напрежение и да доведат до разрушаване. Когато се комбинира с качествените протоколи IATF 16949, всеки колянов вал отговаря на документирани спецификации — не само повечето от тях.

Сертификацията осигурява и проследимост. В случай на възникване на проблем, сертифицираните производители могат да Проследят материали, процеси и инспекции през цяката производствена верига. За отбори, участващи в състезания с няколко двигателя, или за производители на двигатели с професионална репутация за защитаване, тази документация осигурява безценен покой.

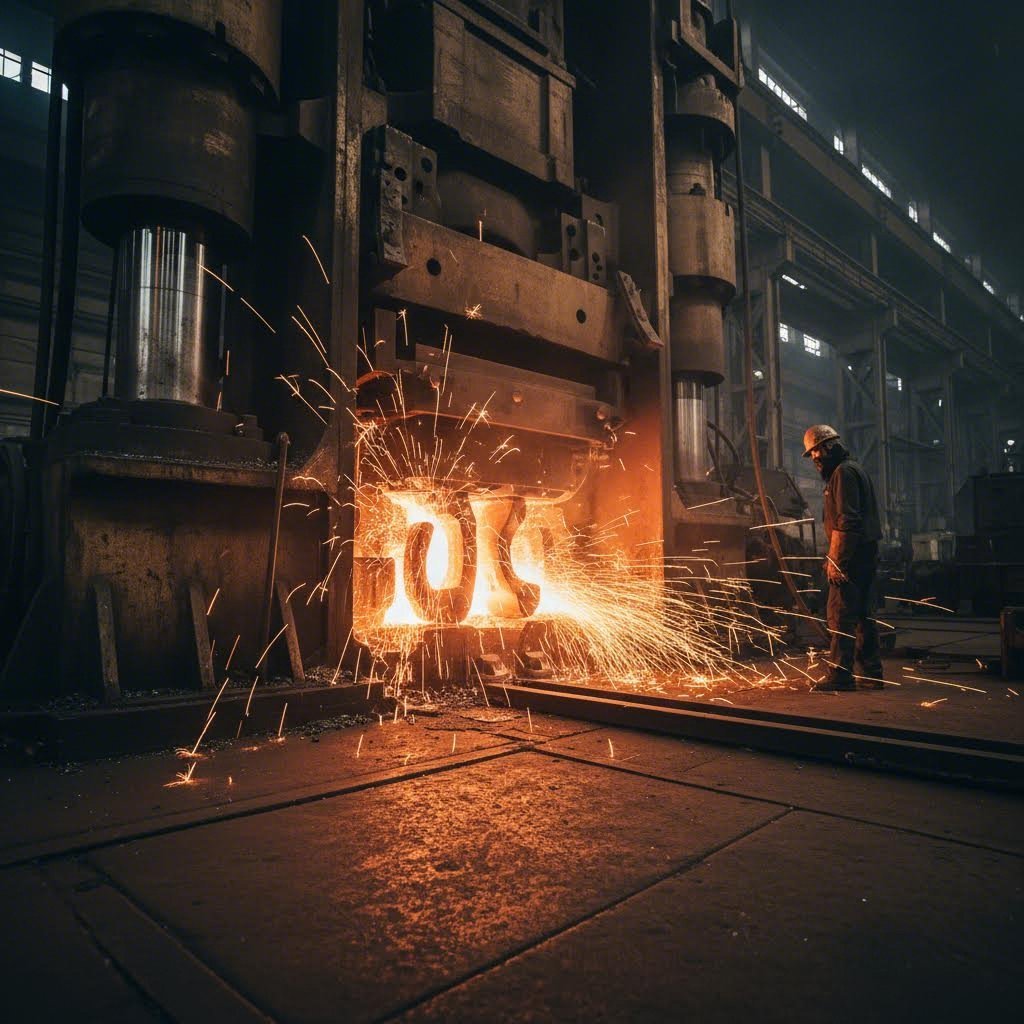

Как прецизното коване максимизира ползите от структурата на зърнестостта

Съвременни процеси на горещо коване извличат вътринните предимства на кованата конструкция и ги усилват чрез инженерна оптимизация. Когато стоманата се нагрява до прецизни температури и се формира в внимателно проектирани матрици при контролирани условия, струкурните ползи, които обсъдихме по-рано — подравнен grain flow, навътряне и посокова якост — достигат максималния си потенциал.

Ето какво осигурява прецизното коване, което стандартните процеси не могат:

Оптимизирано проектиране на матрици: Вътрешни инженерни екипи използват компютърно моделиране за проектиране на ковашки матрици, които максимизират grain flow през критични зони под натоварване. Радиусите на фаски, преходите на шийки и корените на противотежестите всички получават целенасочена ориентация на зърнестата структура, вместо да се предаде шаблонът, който дава базовият ковашки процес.

Контролирани скорости на деформация: Скоростта и налягането, приложени по време на коването, влияят върху крайните свойства. Както се отбелязва в изследванията за коване, степента на упрочняване чрез пластична деформация може да се регулира чрез настройване на степента на деформация и температурата по време на коването, което позволява оптимизация на механичните свойства на материала. Предприятията за прецизно коване точно контролират тези параметри.

Постоянна термична обработка: Термичните процеси след коването, като гасене, отпускане и навиване, допълнително подобряват механичните свойства. Сертифицираните предприятия документират и контролират тези процеси, за да гарантират еднаква обработка на всеки колянов вал — премахвайки вариациите между партиди, които са характерни за по-малко строги операции.

Оптимизация на качеството на повърхността: Коването може да произвежда компоненти с отличено качество на повърхността, което е важно за уморостоустойчивостта. Гладка, безгрешна повърхност намалява риска от възникване на пукнатини, което допринася за общата якост и дълготрайност. Прецизното коване осигурява това качество на повърхността последователно.

За професионални производители на двигатели, набавящи компоненти от производители като тези, намиращи се чрез callies com, или търсещи еквиваленти на Carrilo пръти, намирането на партньор за коване с тези възможности решава проблема с последователността, който преследва серийното производство.

Бързо прототипиране до производство

Екипите за състезания и професионалните производители на двигатели често се сблъскват с тесни графици за разработване. Имате нужда от прототипни компоненти бързо, за да валидирате конструкции, след което безпроблемен преход към производствени количества, когато спецификациите са окончателни. Прецизни горещо ковани цехове с инженерни възможности в рамките на обекта осигуряват този работен процес ефективно.

Например, Shaoyi (Ningbo) Metal Technology предлага бързо прототипиране за срок от само 10 дни, подкрепено от сертификация IATF 16949 и инженерен опит за оптимизиране на конструкции по отношение както на якост, така и на технологичност. Разположението им до пристанище Нинбо осигурява бързо международно пратки за световни програми по моторни състезания или производители на двигатели, набавящи компоненти по целия свят.

Тази възможност за прототипиране е важна, защото проектирането на колянов вал включва компромиси. Разположението на противотеглото влияе на баланса и въздушното съпротивление. Размерите на шийките оказват влияние върху дебелината на масления филм и товароносимостта на лагерите. Дължината на хода определя ъглите на буталната спойка и скоростите на буталото. Наличието на инженерна поддръжка по време на фазата на проектиране — вместо просто да получавате това, което произвеждат кованите форми — води до оптимизирани компоненти, които максимизират съотношението якост-тегло за вашата конкретна употреба.

Предимства на прецизните горещо ковани колянови валове

• Сертифицирана гаранция за качество: Сертификатът IATF 16949 гарантира последователни производствени процеси и документирана проследимост
• Оптимизирана зърнеста структура: Напреднало проектиране на матри и контролирани параметри на коване максимизират вътрешните предимства по отношение на якост на кованата конструкция
• Конкурентно ценообразуване за обеми: Професионалните изграждачи на двигатели и отбори за състезания се възползват от икономически мащаби, без да компрометират качеството
• Бързо изпълнение от прототип до производство: Собствена инженерна екип и възможности за бързо прототипиране скъсяват графиките за развитие
• Елиминиране на дефекти при коване: Стриктирен контрол по качество открива включвания, порьозност и нередности в зърнестата структура, които компрометират якостта при стандартни ковани изделия
• Глобално съответствие: Сертифицирано производство, отговарящо на международните стандарти за качество за състезателни организации и OEM програми

Недостатъци на прецизните горещо ковани колянови валове

• Може да изисква минимални количества за поръчка: Персонализираните спецификации обикновено изискват минимални количества за поръчка (MOQ), за да се оправдаят разходите за разработка и настройка на матрици
• Не е подходящо за единични проекти: Индивидуалните любители, нуждаещи се от единични колянови валове, може да установят, че готовите решения са по-практични
• Времетраене за персонализирани инструменти: Въпреки че прототипирането е бързо, разработката на нови матрици за уникални дизайни изисква допълнително планиране

Изборът на професионалния производител

Прецизно горещо кованите колянови валове със сертифициран контрол на качеството заемат уникално положение в дискусиите относно якостта при сравнение на цели и ковани колянови валове. Те осигуряват предимствата от структурата на зърнестостта, присъщи на коването — уплътняване чрез деформация, подравнен поток на зърната и отстраняване на вътрешни празнини — като едновременно предлагат производствена последователност, изисквана от професионални приложения.

За отбори, участващи в състезания с няколко автомобила, производители на двигатели с изисквания за серийно производство или за всеки, който не може да допусне вариации в компонентите, тази категория предлага оптималното съчетание от здравина, последователност и стойност. Не плащате цени на обработени заготовки за възможности, от които може никога да нямате нужда, но също така не рискувате и с икономични кованки с несигурен контрол на качеството.

Ключът е в партньорство с производители, които съчетават експертиза в коването със сертифицирани системи за качество и инженерна подкрепа. Когато вашата репутация — или вашият състезателен сезон — зависи от надеждността на коляновия вал, прецизното горещо коване от сертифициран обект осигурява увереността, че всеки компонент отговаря напълно на точните спецификации.

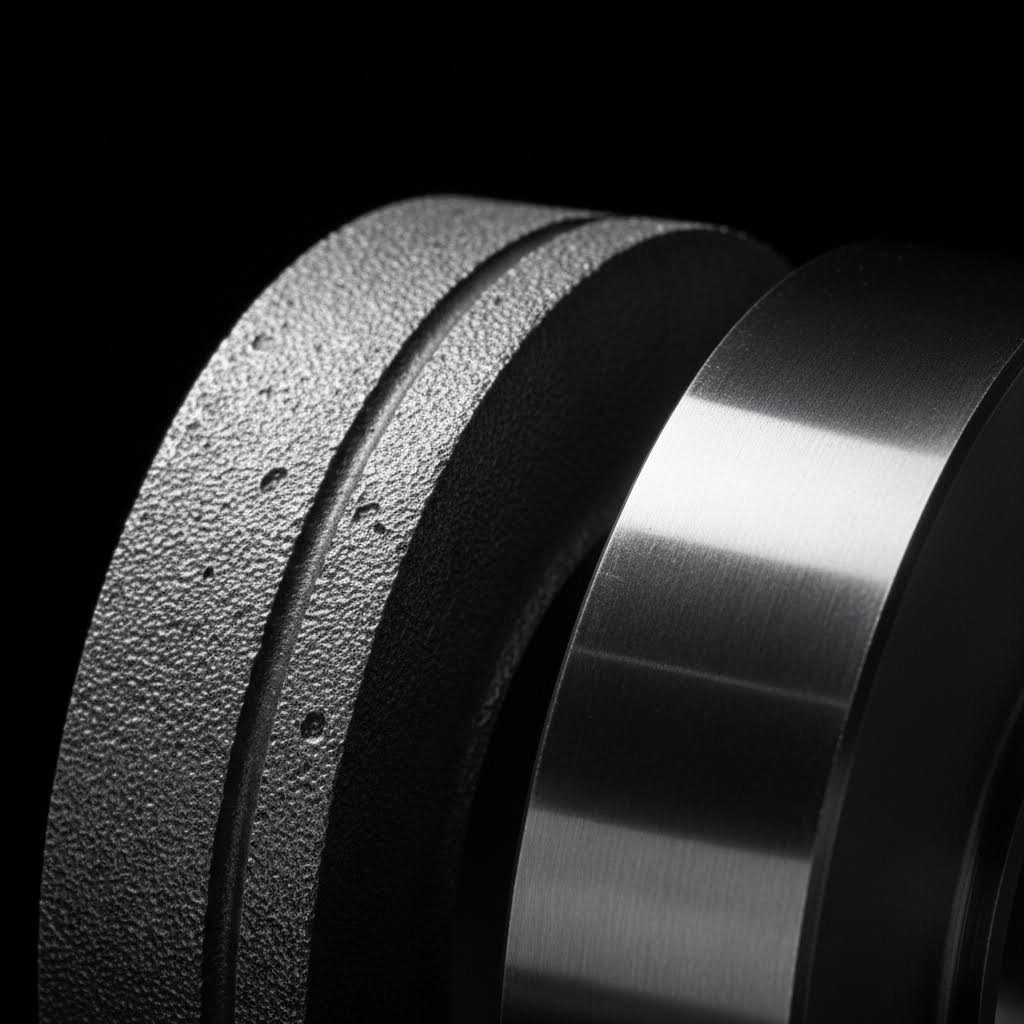

Чугунени стоманени колянови валове и техните граници на производителност

Преди да инвестираме в премиум кован или билятен колянов вал, трябва да разберем какво точно заменяме — и защо. Литите стоманени колянови валове представляват първоначалното ниво, което идва стандартно в повечето серийни превозни средства. Въпреки че те се справят отлично със своето предназначение в стандартни приложения, разбирането на техните ограничения помага за по-обмислени решения, когато двигателят се модифицира за мощности над фабричните нива.

Помислете по следния начин: всеки двигател, излязъл от производствена линия — независимо дали е малък блок Chevy, приложение за колянов вал 283 или дори 300 Ford прав шестцилиндров — вероятно има лит колянов вал. Производителите избират леенето, защото е икономично при масово производство, а не защото предлага по-голяма якост. Когато целите ви за мощност надхвърлят това, което са очаквали инженерите от завода, това леене става слабото звено във въртящата се група.

Разбиране на ограниченията на литите колянови валове

Какво прави литите колянови валове принципно различни от кованите или цели блокове? Това се дължи на начина, по който се формира метала и резултантната вътренна структура.

Както е посочено от Street Muscle Magazine , литите колянови валове се изработват чрез изливане на разтопен материал — обикновено леен чугън — във форма, за да се създаде сурово отливане. Предимствата на този процес включват по-ниска цена, евтино оборудване и минимална механична обработка, необходима за изработването на готов продукт. Затова голямата част от OEM колянови валове се произвеждат чрез този метод.

Ето къде започва проблемът за изграждащите за производителност. Когато метала се затвърдява от течно състояние във форма, зърнестата структура се формира случайно. Няма подреден поток, следващ контурите на коляновия вал, какъвто се получава при коване, и няма потвърдена материална последователност, каквато осигурява цели блокове. Тази случайна ориентация на зърната създава няколко критични слабости:

По-ниска уморостоустойчивост: Случайните граници на зърната действат като точки на концентрация на напрежението, където могат да се появят пукнатини. При повтарящи се цикли на натоварване — точно каквито коляновият вал изпитва по време на нормална работа — тези слаби точки натрупват повреди по-бързо в сравнение със структури с подредени зърна.

Намалена якост на опън: Според същия източник литите колянови валове започват от около 60 000 PSI якост на опън, докато кованите могат да удвоят този показател до 125 000 PSI. Това е значителна разлика, когато двигателят произвежда сериозна мощност.

Крехкост при натоварване: Показателят за удължение — с други думи колко може да се деформира материала преди скъсване — разкрива истинската картина. Заводските лити колянови валове имат показател за удължение около 3 процента, което означава, че са относително крехки. Дори леените части от нодулярен чугун подобряват този показател само до около 6 процента, в сравнение с над 20 процента при висококачествените ковани колянови валове.

При големи блокови приложения или всеки друг тип двигател, при който се цели значително увеличение на мощното, тези ограничения превръщат рисковете от повреда в реална заплаха, а не само в теоретично безпокойство.

Когато фабричните леени колянови валове са достатъчни

Въпреки техните ограничения, леените колянови валове имат напълно оправдано приложение. Не всеки двигател изисква висококачествени компоненти и разбирането на това кога леените колянови валове са напълно достатъчни, предотвратява прекомерни разходи за възможности, които никога няма да бъдат нужни.

Според Техническите експерти на Summit Racing , леените или нодулярни чугунени колянови валове обикновено издържат надеждно между 300 и 400 конски сили и могат да понесат случайна употреба на пистата през уикендите. Според Карл Притс от техническия отдел на Summit, леените колянови валове са идеални за стандартни или леко модифицирани улични приложения.

Общоприетото индустриално ръководство предполага, че литите колянови валове стават кандидати за подмяна, когато мощнността надхвърли 450-500 конски сили. Този праг не е произволен — той представлява точката, в която нивата на напрежение започват да достигат границите на умората при лити конструкции при многократна употреба.

Ето практически насоки за приложението на лити колянови валове:

• Стандартни ремонти: Ако възстановявате двигател според фабричните спецификации, оригиналният лит колянов вал е напълно подходящ
• Умерена улична производителност: Модификации от тип „болн-он“, като впускателни системи, колектори и разпределителни валове, които запазват мощнсотта под 400-450 конски сили, работят отлично с лити колянови валове
• Ежедневни превозни средства с ниско натоварване: Двигатели, които рядко достигат червената зона и никога не работят продължително под високо натоварване, могат да използват лити колянови валове неограничено
• Икономични проекти: Когато средствата са ограничени, фабричният лит колянов вал ви позволява да заделите бюджета си за глави, разпределителен вал или принудително асистиране

Както обяснява Майк Маклафлин от Lunati в Street Muscle Magazine, здравината на коляно вала е нещо повече от просто функция на това, което той ще издържи при един геройски пробег. Колянови валове от първоначално производство са проектирани от производителите да изминат 100 000 мили или повече — буквално милиони цикли — и този експлоатационен срок зависи от повече неща от просто якост на опън. Дори най-слабите леени колянови валове могат да издържат неопределено дълго време, ако се използват при по-ниски обороти и нива на мощност.

Ключовата разлика? Времето, прекарано при висока натовареност и високи обороти, определя нуждата от кован колянов вал толкова, колкото нивото на пиковата мощност. Един 400 конски силени малък блок в уличен автомобил, който се кара всеки ден, може да работи добре с леен колянов вал, но същият мотор, задвижващ развлечителна лодка — работеща при продължително висока натовареност в продължение на часове — ще изисква ковани компоненти.

Предимства на лееностоманни колянови валове

• Най-ниска цена: Леените колянови валове струват значително по-малко от ковани или близенци, което ги прави икономични за умерени постройки
• Лесно достъпни за стандартни приложения: Оригинални заместващи лити колянови валове се предлагат широко за най-популярните двигателни платформи
• Достатъчно за умерени конфигурации: Мощности под 400-450 к.с. в улични приложения работят надеждно с лити компоненти
• Не изисква специална термична обработка: Железни шийки се навтвърдяват по време на машинната обработка, което премахва необходимостта от стъпката за термична обработка, задължителна за кованите колянови валове
• Лесен достъп до доставки: Авторазборки, магазини за части и онлайн доставчици поддържат обширни запаси от лити колянови валове

Недостатъци на коляновите валове от лита стомана

• Най-ниска якост: Якост на опън около 60 000-80 000 PSI значително ограничава възможностите за поемане на мощност в сравнение с кованите варианти
• Непредвидими режими на отказ: Случайната зърнеста структура означава, че пукнатини могат да възникнат в различни места, което прави отказите трудни за предвиждане
• Не е подходящ за сериозни производителни приложения: Всяка конструкция, целяща мощност над 500 к.с. или продължителна работа при високи обороти, изисква надграждане с нещо повече от лити компоненти
• Хрупкост: Ниските показатели за удължение означават, че литите колянови валове обикновено се счупват внезапно, вместо да се огъват или да предупреждават преди отказ
• Ограничен живот при умора под натоварване: Цикли с високо натоварване натрупват повреди по-бързо в сравнение с кованите алтернативи

Как да различим лит от кован колянов вал

Преди да започнете строителството, трябва да знаете с какво работите. Разпознаването дали коляновият ви вал е лит или кован включва няколко прости метода за инспекция:

Търсете следи от леене: Леените колянови валове обикновено показват видима линия на разделяне, където са се срещали двете половини на формата. Тази линия минава по контрагресивите и често е видима без почистване. Кованите колянови валове също могат да имат линия на разделяне, но обикновено е по-тясна и по-чиста.

Проверете повърхностната обработка: Леените колянови валове често имат малко по-груба и по-пореста текстура на необработените участъци. Кованите валове обикновено имат по-гладки и по-плътни повърхности дори преди окончателната обработка.

Проучете номерата на частите: Фабричните номера на частите обикновено показват дали коляновият вал е леен или кован. За двигателите на Chevrolet номерата за леене върху коляновия вал могат да бъдат съпоставени с известни леени и ковани приложения. Много ковани валове от стомана 4340 често са ясно маркирани от производителите на резервни части.

Сравнение на теглото: Кованите стоманени колянови валове обикновено са малко по-тежки от еквивалентните леени чугуни с еднакъв ход поради по-плътния материал. Ако имате достъп до спецификациите, сравняването на действителното тегло с известни стойности може да потвърди типа конструкция.

Магнитен тест: Въпреки че не е окончателно, кованите чугунени колянови валове реагират леко по-различно на магнити в сравнение с кованата стомана. Този метод изисква опит за правилното му тълкуване, но може да осигури допълнително потвърждение.

Когато изграждате сериозен двигател за производителност — независимо дали е 300 ford с прави шест цилиндъра с увеличен ход или голям блок монстр — познаването на изходната точка ви помага да планирате подходящите надграждания. Кован колянов вал в двигател, който се стреми към 600+ конски сили, трябва да бъде сменен независимо от текущото му състояние. Същият този кован колянов вал в умерено улично изпълнение може да служи перфектно през следващите години.

Интелигентният подход съпоставя конструкцията на коляновия вал с реалните цели за мощност и предвиденото му използване. Кованите колянови валове имат своето място в спектъра на производителността — просто трябва да се уверите, че това място отговаря на изискванията на вашия проект, преди да приемете, че фабричният компонент ще оцелее при вашите амбиции.

Пълна таблица за сравнение на якост и прагове на мощност

След като разгледахме всеки метод за производство на коляно вал поотделно, нека сравним всичко едно до друго. Когато изчислявате обема с калкулатор за кубични инчове или определяте как да изчислите кубичните инчове за вашия струйкер двигател, коляновият вал, който избирате, трябва да отговаря на вашите цели за мощност – не само на днешните цифри, но и на това, към което се стремите.

Това задълбочено сравнение обобщава всичко, което разгледахме, в практически насоки. Независимо дали строите умерен уличен крузер или специализиран автомобил за драг, ще намерите ясни граници за съпоставяне на конструкцията на коляновия вал с вашите конкретни изисквания.

Класиране по здравина според метода на производство

Следната таблица класира опциите за колянови валове от най-оптималния баланс между здравина и стойност до началните нива със значителни ограничения. Използвайте това като отправна точка, след което вземете предвид конкретните фактори, обсъдени за всяка категория:

Метод на производство	Типичен материал	Якост на опън (PSI)	Съпротива на умора	Препоръчителен обхват на мощност	Типичен ценови диапазон
Прецизно горещо кован (IATF Certified)	4340 Стомана	180,000-200,000	Отлично	600-1 800 к.с.	$1,200-$2,500
Премиум билет	4340/EN40B стомана	180,000-220,000	Отлично	1 500–3 000+ к.с.	$2,500-$8,000+
Стандартно ковано 4340	4340 Стомана	125,000-180,000	Много Добро	500–1 500 к.с.	$800-$1,800
Икономично ковано	5140/4130 стомана	95,000-125,000	Добре	400–800 к.с.	$400-$900
Леен чугун/стомана	Възелно желязо	60,000-80,000	Честно е.	Под 500 к.с.	$150-$400

Забележете, че прецизните горещо ковани колянови валове заемат първото място – не премиум баровете. Това класиране отразява реалната производителност, при която сертифицираният контрол на качеството и оптимизираната зърнеста структура осигуряват изключителна надеждност в най-широкия обхват на мощност. Баровете се отличават при екстремните върхове, но за повечето сериозни постижения в производителността, прецизното коване предлага оптималния баланс.

Мощностни прагове за всеки тип коляно вал

Тези конкретни прагове на конски сили представляват индустриален консенсус, базиран на десетилетия опит от състезания и документирани повреди. Използвайте ги като ръководство, но помнете, че типът на приложението е толкова важен, колкото и пиковите стойности на мощност:

Под 500 конски сили: Леените коляно валове остават приемливи за употреба на пътни превозни средства със случайна употреба на писта. Заводските инженери са проектирали тези компоненти за надеждност в рамките на този диапазон на мощност. Въпреки това, ако планирате бъдещи надграждания, инвестицията в ковано изработване сега ще предотврати скъпоструващи демонтажи по-късно.

500-1 200 конски сили: Кованите коляно валове стават минималнаепрепоръка. Според Engine Labs, доставчиците на пазара обикновено препоръчват своите леени коляно валове за употреба до 500 конски сили — този праг съществува по добра причина. Качествен кован 4340 материал поема този диапазон на мощност надеждно в приложения за път/писта.

1 200-1 800 конски сили: Премиум кованите колянови валове със сертифициран контрол на качеството стават задължителни. Както сочи Callies Performance Products, техните премиум ковани варианти надеждно поемат този обхват мощност, когато са комбинирани с подходящи компоненти на въртящия се агрегат. Икономичните ковани изделия нямат необходимото качество на материала и процесен контрол за продължителна работа на тези нива.

Над 1 800 конски сили: Кованите от цял брус колянови валове стават препоръчания избор, особено за приложения с азотен оксид, агресивни системи с турбокомпресори или продължителна работа при високи обороти. Възможността да се провери качеството на материала преди механична обработка и да се постигнат индивидуални ходови параметри оправдава по-високата инвестиция на тези нива на мощност.

Как термичната обработка влияе на крайната якост

Независимо от метода на производство, процесите на термична обработка значително повлияват крайните свойства на коляновия вал. Както обясняват експерти в индустрията , "Ключът към лития колянов вал е термичната обработка. Литите детайли изискват различен тип термична обработка в сравнение с кованите." Този принцип важи за всички видове конструкции.

Термичната обработка включва три критични стъпки:

• Гасене: Бързото охлаждане от висока температура затвърдява кристалната структура на стоманата
• Степен на оцветяване: Контролираното повторно нагряване намалява крехкостта, като запазва твърдостта
• Отпускане на напреженията: Финалната обработка премахва вътрешните напрежения от механична обработка или коване

Някои производители прилагат криогенна обработка — охлаждане до около -300°F непосредствено след първоначалната термична обработка. Тази стъпка помага да се довърши процесът на гасене и увеличава плътността на материала. Сертифицираните компании за колянови валове от вторичния пазар или имат собствени термични цехове, или сътрудничат с близки специалисти, където мерките за контрол на качеството могат да се наблюдават директно.

Том Лайб от Scat Crankshafts отбелязва, че „Когато извършваме топлинната обработка самостоятелно, ефективно тестваме коляновите валове. Защото ако има нещо нередно с метала, валовете се връщат с напукани, деформирани или подути участъци.“ Тази вградена проверка за качество обяснява защо топлинната обработка никога не бива да се извършва от непознати страни.

Заблудата между билинг и ковано

Ето една истина, която противоречи на онова, което повечето ентусиасти вярват: билинг не е автоматично по-силно от ковано. Тази заблуда е струвала на строителите пари и в някои случаи е довела до повреди на двигатели, когато те са предполагали, че скъпата конструкция от билинг гарантира по-добри резултати.

Както ясно заявява Брук Пайпър от Callies Performance Products: „Ако имате два колянови валове, направени от точно един и същ материал — един кован, друг от билинг, кованата версия винаги ще бъде по-силна.“ Процесът на коване компресира и подрежда зърнестата структура, създавайки посокова якост, която не може да бъде възпроизведена чрез механична обработка на билинг.

Къде бронката получава своето предимство? Три конкретни области:

• Избор на материал: Производителите на бронкови части могат да използват сплави с по-високи спецификации, като EN40B, които не са практични за ковашки форми
• Проверка преди машинна обработка: Прътовият материал може да бъде проверен за дефекти преди началото на всяка машинна обработка
• Свобода в дизайна: Възможни са персонализирани ходове и конфигурации на противотеглата, без нужда от скъпо развитие на форми

Въпреки това, слабо обработен бронков коляно вал с недостатъчно отстраняване на напрежения всъщност може да показва по-лоша устойчивост на умора в сравнение с подходящо кован аналог. Самият процес на машинна обработка може да създаде зони на повишено напрежение, ако не бъде извършен правилно, а рязането през структурата на зърната премахва предимствата от насочената якост, които осигурява коването.

Практическият извод? Не приемайте превъзходството на кованите части само въз основа на цената. Прецизно горещо кован колянов вал от сертифициран производител често има по-добра производителност от евтин кован вал от по-малко строг източник. Подберете си продукта според реалните изисквания за мощност и инвестирайте в качествено производство, независимо от метода на изработка.

Програмни разисквания

Числата за максимална мощност разкриват само част от историята. Начинът, по който използвате тази мощност, е еднакво важен при избора на конструкцията на коляновия вал:

Продължителна работа при високи обороти: Двигатели в NASCAR, които работят 500 мили при над 9000 оборота в минута, изискват ковани колянови валове не поради пиковата мощност, а поради натрупаните цикли на умора. Колянов вал от кован материал се използва при 900-конски сили двигател в NASCAR, докато при 1500-конски сили драг двигател може да се използва кован – разликата е в продължителността под натоварване.

Моментни въртящи моментни вълни: Приложението на азотен оксид и агресивно повишаване създава ударни натоварвания, които се различават от естествените криви на мощност. Тези внезапни сили могат да надвишат границата на пластичност на материала, дори когато средните нива на мощност сочат, че кованата конструкция би била достатъчна.

Двойна употреба Град/Трек: Двигателите, използвани както за ежедневно пътуване, така и за периодично шофиране по трек, имат полза от устойчивостта на кованата конструкция към умора. Повтарящите се термични цикли и променливите натоварвания благоприятстват подредената зърнеста структура пред обработения билообразен материал.

Специализирани състезания: Едноцелевите състезателни двигатели могат да оптимизират избора на колянов вал за конкретни условия. Малък блок за състезания в класа „брекет“, който постига постоянни резултати в десетсекундовия диапазон, има различни изисквания спрямо автомобил за директни състезания, който работи с пълна мощност и има минимално охлаждане между отделните пробеги.

Разбирането на тези нюанси ви помага да избегнете надхарчването за възможности, които никога няма да използвате, както и недостатъчно изграждане на компоненти, които ще се повредят при достигане на техните граници. Таблицата за сравнение на якост осигурява изходни точки, но разумното прилагане на тези принципи гарантира, че изборът на коляно вал напълно отговаря на вашите цели за изграждане.

Разбиране на режимите на повреда на коляно вала и предпазване

Знаването на подходящия метод за изработка на коляно вал спрямо вашите цели за мощност е само половината от уравнението. Разбирането на начина, по който тези компоненти всъщност се повреждат — и разпознаването на предупредителните признаци преди катастрофално унищожение — може да спаси цялата инвестиция в двигателя ви. Независимо дали използвате кован или цялостно обработен коляно вал, режимите на повреда се различават значително в зависимост от метода на изработка, и ранното засичане на проблеми е най-добрата ви защита.

Ето неудобната истина: дори най-силният коляно вал в крайна сметка ще се повреди, ако бъде подложен на условия, които надхвърлят неговите проектирани лимити. Според автомобилни експерти , допълнителното натоварване, което оказвате върху двигателя, когато постоянно газувате рязко от място, принуждава коляновия вал да поема силни въртящи моменти, които не може да издържи завинаги. В крайна сметка температурите се повишават твърде много, а натоварването върху лагерите става прекалено голямо. Разбирането на тези механизми на повреда ви помага да ги предотвратите.

Как коляновите валове се повреждат при екстремни натоварвания

Кованите и брегетните колянови валове се повреждат по различни механизми — знание, което може да ви помогне да идентифицирате проблемите, преди те да доведат до катастрофа.

Типични схеми на повреда при ковани колянови валове: Кованите колянови валове обикновено се повреждат поради уморни пукнатини, които се появяват в точките на концентрация на напрежение. Най-честите места за начало на повреда включват:

• Пресичания на маслените канали: На местата, където маслените канали достигат повърхността на шийките, напрежението се концентрира в преходната зона. Повтарящи се цикли на натоварване могат да причинят микроскопични пукнатини, които с течение на времето се разпространяват.
• Фасови радиуси: Криволинейните преходи между лагерите и рамената изпитват най-високи концентрации на напрежение по време на работа. Недостатъчен радиус на заобляне или лошо качество на повърхността в тези зони ускоряват образуването на пукнатини.
• Основи на противотеглото: Съединението между противотеглата и основния корпус подлежи на значително огъващо напрежение, особено при високи обороти.

Тъй като кованите колянови валове имат подредена зърнеста структура, пукнатините обикновено се разпространяват по предвидими пътища. Това всъщност осигурява леко предимство — уморните пукнатини често растат достатъчно бавно, за да създадат предупредителни признаци преди пълно разрушаване. Кован колянов вал може да работи десетки пъти или хиляди мили с развиваща се пукнатина, като ви дава възможност да откриете проблема.

Модели на разрушаване на цилиндрични колянови валове: Цилиндричните колянови валове могат да се разрушават по-внезапно и непредсказуемо, когато съществуват проблеми. Доминират две основни форми на разрушаване:

Напрежения, предизвикани от машинна обработка: Когато CNC обработката прерязва зърнестата структура на материала, следите от инструмента, остри вътрешни ъгли или повърхностни дефекти стават потенциални точки за начало на пукнатини. За разлика от коването, при което зърнестата структура непрекъснато следва областите под напрежение, при машинно обработените повърхности зърнестата структура се прекъсва при всеки рязане. Ако качеството на обработката е лошо, тези прекъсвания могат да се превърнат в точки на разрушаване под натоварване.

Недетектирани дефекти в материала: Въпреки че използването на прътов материал позволява проверка преди обработката, вътрешни дефекти все пак могат да останат незабелязани. Включвания, пори или локални концентрации на сплавта в дълбочината на пръта може да се проявят едва когато коляновият вал бъде подложен на максимално напрежение — често водейки до изведнъжно, катастрофално разрушаване без предупреждение.

Режимът на повреда също зависи в голяма степен от това дали двигателят ви работи при продължителни високи обороти или при внезапни въртящи моменти. Двигател 351w с определен ред на запалване, който работи при постоянни обороти в кръгови надбягвания, натрупва уморни повреди постепенно. Редът на запалване при 351 Уиндзор създава предвидими импулси на запалване, които напрягат коляновия вал по последователни схеми, позволявайки на уморните пукнатини да се развиват прогресивно.

Напротив, двигател за драг надсилване с азотен оксид изпитва масивни внезапни въртящи моменти, които изведнъж могат да надвишат границата на якост на материала. Редът на запалване при Уиндзор 351 или всеки друг ред на запалване за 351 Уиндзор е по-малко важен от изведнъжните ударни натоварвания, които могат да доведат до незабавен отказ, ако коляновият вал вече е компрометиран.

Предупредителни знаци преди катастрофален отказ

Засичането на неизправен колянов вал, преди той да унищожи двигателя ви, изисква бдителност. Тези предупредителни признаци сочат за развиващи се проблеми, които изискват незабавно внимание:

• Необичайни вибрации: Нови вибрации, които преди не са присъствали, особено при определени обхвати на оборотите, могат да сочат за развиващи се пукнатини или проблеми с лагерите. Обърнете внимание на хармоничните честоти, които променят своя характер с времето.
• Изнасяне на лагери: По време на разглобяване внимателно проверявайте основните и ръчковите лагери. Неравномерно износване, драскотини или появата на мед през материала на лагера сочат за проблеми с уравновесяването или повреда на шийките, които неравномерно напрягат коляновия вал.
• Показатели от анализ на маслото: Регулярният анализ на маслото може да открие повишени нива на желязо, хром или частици от материал на лагери, преди да се появи видима повреда. Проследяването на тези стойности с времето разкрива развиващи се проблеми.
• Необикновени шумове: Ударни, ромонни или ритмични звуци, които съответстват на оборотите на двигателя, често сочат за проблеми с люфта на лагерите или повреда на шийките, които влияят на натоварването на коляновия вал.
• Проблеми с хармоничния амортизатор: Неизправен или неподходящ хармоничен амортизатор позволява на торсионните вибрации да повредят коляновия вал. Проверявайте регулярно амортизаторите за разрушаване на гумата или изтичане на течност.
• Флуктуации на налягането на маслото: Непостоянно налягане на маслото, особено при празен ход или забавяне, може да сочи промени в зазорите на лагерите поради износване на шийките или огъване на коляновия вал.

Както е посочено от индустриални експерти , евтини лагери, болтове от непознати марки и слабо обработени компоненти не запазват допуските добре, което увеличава риска от несъосност, неподходящи зазори за масло и неравномерно натоварване върху шийките на коляновия вал. Коляновият вал е толкова добър, колкото са частите, които го поддържат.

Предпазване чрез правилна настройка

Най-добрият случай на разрушаване на колянов вал е този, който изобщо не се случва. Няколко фактора значително удължават живота на коляновия вал, независимо от начина на производство:

Правилно балансиране: Точно балансиран въртящ се агрегат премахва вибрационното напрежение, което ускорява умората и разрушаването. Професионалното балансиране отчита буталата, осите, пръстените, бутовете и цяката въртяща се маса, за да се постигне възможно най-точното балансиране.

Избор на хармоничен амортисьор: Хармоничният амортисьор контролира тангенциалните вибрации, които биха навили коляновия вал като пружина с всеки импулс от запалване. Съгласуването на характеристиките на амортисьора с конкретните хармонични честоти на двигателя е от решаващо значение — неподходящ амортисьор може всъщност да усилва вредните вибрации.

Топлинна обработка и повърхностно финиране: Правилната топлинна обработка максимизира свойствата на материала, докато подходящата повърхностна обработка премахва концентрациите на напрежение. Закалката чрез валяне — процес, при който критичните радиуси на прехода се упрочняват чрез пластична деформация — значително подобрява живота на умора както при кованите, така и при целия от прът материал колянови валове.

Качество на поддържащите компоненти: Коляновият ви вал разчита на главни лагери, лагери на буталните сплавки и правилно смазване, за да оцелее. Използването на оригинални или най-качествени вторични пазарни компоненти, изработени по точни спецификации, осигурява гладко въртене на коляновия вал по истинската му ос, напълно поддържан от масления филм.

Когато сглобявате сериозни мощностни конфигурации — независимо дали използвате горивна помпа holley blue, за да отговорите на агресивните нужди от гориво, или проучвате опции за допълнителна помпа c6 forum aux fuel pump boost за вашия надути двигател — имайте предвид, че възможностите на горивната система не означават нищо, ако въртящият се комплект излезе от строя. Коляновият вал трябва да издържи мощността, която системата за гориво осигурява.

Съветът на опитните сглобчици остава непроменен: избягвайте рязко ускорение, рязко спиране и ненужни високи обороти по време на приработката. Тези малки навици се натрупват с времето и помагат на коляновия вал, лагерите и целия долен край да служат значително по-дълго. След като двигателят ви е напълно приработен, нагласете стила на каране според възможностите на коляновия си вал и никога не приемайте, че някой компонент е неунищожим.

Окончателни препоръки за всяко ниво на мощност

След като разгледахме металургията, производствените процеси, начините на повреда и данните за реалната експлоатационна производителност, време е да премахнем шума и да ви дадем окончателни насоки. Независимо дали строите кола за уикенда с двигател Ford 460 или специализирана драг кола с мощност над хиляда конски сили, подборът на подходящ коляно вал, съобразен с реалните ви цели за мощност, ще ви спести както прекомерни разходи, така и катастрофални повреди.

Дебатът относно здравината на цялан и кован коляно вал всъщност се свежда до следното: какво изисква конкретно вашето построяване? Не какво звучи впечатляващо на автомобилно шоу, а какво ще издържи надеждно на вашите цели за мощност с течение на времето. Нека анализираме по приложение.

Съпоставяне на типа коляно вал с целите за вашето построяване

Подборът на коляно вал трябва да следва логическа схема за вземане на решения, базирана на ниво на мощност, предвидена употреба и бюджетни приоритети. Ето окончателните препоръки, класирани по приложение:

1. Построявания с мощност под 600 конски сили: Кованите колянови валове от стомана 4340 осигуряват отлична стойност и надеждност за този обхват мощности. Независимо дали изграждате 460 фордов двигател за употреба по пътищата или малък блок за състезания през уикенда, премиум кованата конструкция издържа на тези нива на мощност със значителен запас от безопасност. Ще похарчите между 800 и 1800 долара за колянов вал, който надеждно ще издържи на вашите цели по мощност, като ви остави бюджет за други компоненти на въртящата се група. Предимствата от коването — уплътняване чрез пластична деформация и подравнена структура на зърното — осигуряват устойчивост на умора, която надхвърля изискванията на повечето проекти за употреба по пътищата и състезания.
2. постройки за път/състезателни цели с мощност 600–1500 конски сили: Премиум кованите колянови валове със сертифициран контрол на качеството стават оптимален избор. Тук изключително значение има последователността в производството — необходими са потвърдени качествени материали, правилна термична обработка и документирани процесни контроли. Независимо дали използвате надуто фордово V8 с обем 460 или турбоживено импортно шаси, сертифицираните ковани колянови валове от реномирани производители осигуряват нужната якост без цената на целия прът. Според Engine Labs производители като Callies са показали, че кованите колянови валове надеждно издържат 1200–1800 конски сили в правилно проектирани приложения.
3. Специализирани за драг надсилване над 1500 конски сили: Помислете за използването на ковано гилосани колянови валове, когато нестандартни изисквания за ход, екстремни нива на надлъжно притискане или приложения с азотен оксид надхвърлят границите на умора при обикновено ковани валове. Ако търсите готов двигател Ford 460, за да сглобите сериозен състезателен агрегат, или разработвате персонализирана комбинация с увеличен ход, свободата в проектирането и потвърденото високо качество на материала оправдават инвестициите от 2500–8000 долара и повече. Възможността да зададете точно размерите на хода, позициите на противотежестите и диаметрите на шийките става практическа необходимост, а не лукс на такива нива на мощност.
4. Професионални състезателни отбори и серийни производители: Точни горещо ковани компоненти със сертификат IATF 16949 предлагат най-добрия баланс между якост, последователност и стойност. Когато произвеждате множество двигатели или успехът ви през състезателния сезон зависи от надеждността на компонентите, сертифицираните производствени процеси елиминират вариациите, които често се срещат при стандартни ковани детайли. Партньори като Shaoyi (Ningbo) Metal Technology предлагат бързо прототипиране за до 10 дни, комбинирано с възможност за производство в големи обеми — точно това, от което се нуждаят професионалните програми за развитие и състезания.

Основният извод относно избора на якост

Ето какво разбират опитните мотористи, което често остава незабелязано за случайни ентусиасти: предимството на якостта при детайли от цял кръгов слитък става значимо само над определени прагове на мощност. Както казва Брук Пайпър от Callies Performance Products: "Девет пъти от десет нашето ковано изделие ще свърши работата." Това не е занижаване на качествата на слитъците, а честно признание, че повечето проекти никога не достигат границите, при които конструкцията от цял слитък осигурява реални предимства.

Помислете за математиката. Премиум кован колянов вал струва с 1000–1200 долара по-малко от еквивалентен баров вариант. Ако вашият двигател развива 1200 конски сили и използвате ковани колянови вали, оценени за 1800 конски сили, къде допълнителната инвестиция в баров вал добавя стойност? Не добавя. Тези 1200 долара могат да закупят по-добри бутални пръти, по-качествени бутала или прецизен хармоничен амортизатор — компоненти, които наистина подобряват надеждността и производителността на вашия двигател.

Изключението потвърждава правилото. Когато целите нива на мощност като при големия блок 460, достигащи 2000+ конски сили, или строите двигатели, при които редът на запалване на ford 460 създава жестоки върхове на налягането в цилиндъра чрез принудително пълнене, баровата конструкция става разумният избор. Потвърденото качество на материала и свободата в дизайна оправдават инвестициите, защото всъщност използвате тази възможност.

Повечето строители ще бъдат по-добре обслужени чрез инвестиции в качествени кованите колянови валове и поддържащи компоненти, вместо да преследват спецификации от цял билинг, които никога няма да им бъдат нужни.

Стратегия за пълна въртящаща се система

Изборът на коляновия вал никога не би трябвало да се случва изолирано. Въртящата се система работи като цялостна единица — коляновият вал, бутални пинове, бутала, лагери и хармоничен амортисер трябва да работят заедно, за да издържат целите за мощност. Несъвместими компоненти създават слаби връзки, които обезсмислят целта на инвестицията в преми колянов вал.

Ето как да го разглеждате стратегически:

• Съпоставете якостта на буталните пинове с възможностите на коляновия вал: Използването на преми кован колянов вал с икономични бутални пинове създава ненужна точка на повреда. Предвидете бюджет за H-образни или качествени ковани пинове, които допълват избора на вашия колянов вал.
• Изборът на бутала влияе върху натоварването на коляновия вал: По-тежките бутала увеличават масата на въртеливо движение и натоварването на коляновия вал. По-леки кованите бутала намаляват натоварването, но изискват внимателен подбор на пръстеновата група. Балансирайте тези компромиси спрямо целевите обороти.
• Качеството на лагерите има огромно значение: Коляновият ви вал се движи върху маслен филм, осигурен от главни и ръчни лагери. Според Утрешен техник , замърсяванията са първопричината за повреди на лагери и колянови валове. Висококачествени трикомпонентни или покрити лагери осигуряват защитата, която сериозните конструкции изискват.
• Избор на хармоничен амортисьор: Неподходящият амортисьор може всъщност да усилва вредни вибрации, вместо да ги контролира. Съгласувайте характеристиките на амортисьора с конкретните хармонични честоти на двигателя – особено важно при повишаване на нивата на мощността.

За професионални производители на двигатели, търсещи компоненти за множество двигатели или отбори по състезания, нуждаещи се от последователно високо качество в рамките на своите програми, партньорството с производители, сертифицирани по IATF 16949, опростява доставките и гарантира спазването на спецификациите. Поддръжка от собствен инженерен екип по време на фазата на проектиране оптимизира съотношението якост-тегло за вашето конкретно приложение, вместо да приема каквото произвеждат стандартните ковашки форми.

Вашата рамка за вземане на решения

Когато сте готови да изберете колянов вал, обмислете следните въпроси:

1. Каква е реалистичната ви цел за максимална мощност – не числото, което казвате на приятелите си, а действителната мощност, която ще произведе вашият двигател?
2. Как ще се използва двигателят? За всекидневна употреба, само през уикендите, за предвидено състезателно участие или за професионални състезания?
3. Какъв е бюджетът ви за цялата въртяща се група? Можете ли да си позволите премиум ковано изпълнение с качествени допълнителни компоненти или цената на прецизната механична обработка ще ви принуди да направите компромиси на друго място?
4. Имате ли нужда от персонализирани спецификации за ход или стандартните кованите опции покриват вашите изисквания?
5. Колко важна е последователността в производството? Единичните изработки допускат по-голяма променливост в сравнение с професионални програми, изискващи идентични компоненти в множество двигатели.

Отговорете честно на тези въпроси и изборът на коляно става очевиден. Спорът за силата на цялна против ковано коляно се разрешава, когато съпоставите метода на изработка с реалните изисквания, вместо да преследвате спецификации, които звучат впечатляващо, но нямат реална полза.

Дали изграждате умерен уличен двигател или монстрозен драг автомобил, целта остава една и съща: да сглобите въртяща се група, която надеждно ще издържи вашите цели за мощност в продължение на време. Изберете мъдро, инвестирайте в качествено производство и коляновият вал ще бъде последното нещо, за което ще се притеснявате, когато натиснете педала.

Често задавани въпроси за силата на коляновия вал

1. Кой е най-силният колянов вал?

Най-силният коляно вал зависи от приложението ви. Премиум цели колянови валове, изработени от стомана EN40B или 4340, предлагат най-висок потенциал за якост при екстремни приложения с мощност над 2000 конски сили. Въпреки това, качествени кованите колянови валове от 4340 стомана от производители като Callies осигуряват по-добра устойчивост на умора благодарение на подредения зърнест поток и материал с повишена твърдост вследствие пластична деформация. За повечето спортни двигатели с мощност под 1500 конски сили прецизни горещо кованите колянови валове с сертификат IATF 16949 осигуряват оптимална якост и надеждност. Производители с IATF сертификация като Shaoyi Metal Technology гарантират постоянство на качеството чрез строги процесни контроли и потвърдени спецификации на материала.

2. По принцип ли целият (бillet) е по-силен от кован?

Не, билингът не е по принцип по-силен от коването. Според експерти в индустрията, ако два колянови вала са изработени от идентичен материал – един чрез коване, друг чрез билинг – кованата версия ще бъде по-силна поради компресираната и подравнена зърнеста структура, която следва контурите на детайла. Предимствата на билинга идват от свободата при проектирането, възможността за проверка на материала преди машинната обработка и способността да се използват сплави с по-високи спецификации. Процесът на коване създава накърпен от работата стоманен материал с насочена якост, докато машинната обработка на билинг прерязва съществуващата зърнеста структура. И двата метода произвеждат изключителни колянови валове, когато са изпълнени правилно, но те се отличават в различни диапазони на мощност и приложения.

3. При каква мощност трябва да премина от леен към кован колянов вал?

Индустриалният консенсус препоръчва надграждане от лити до ковано коляно, когато се строи мощност над 450-500 конски сили. Литите коленни валове имат якост на опън около 60 000–80 000 PSI в сравнение с кованите – 125 000–200 000 PSI. За мощности между 500 и 1200 конски сили качествената кована стомана 4340 става минимална препоръка. При мощности над 1200 конски сили се изискват премиум ковани валове със сертифициран контрол на качеството. Приложения с мощност над 1800 конски сили обикновено изискват изработване от масивен прът за максимална якост и персонализирани спецификации.

4. Какви са причините за повреда на коляновия вал при високопроизводителни двигатели?

Неизправностите на коляновия вал обикновено се появяват от уморни пукнатини в точките на концентрация на напрежение, включително пресичанията на маслените отвори, радиусите на заобляне и корените на противотеглото. Кованите колянови валове обикновено се повреждат чрез прогресивно уморно пукане, което дава предупредителни признаци, докато валовете от прът може да се повредят изведнъж поради напрежения, причинени от машинна обработка, или недоловени дефекти в материала. Спомагателни фактори включват неправилна термична обработка, лошо качество на лагерите, несъвместими хармонични амортизатори и надвишаване на номиналната мощност на коляновия вал. Редовният анализ на маслото, проверките на лагерите и вниманието към необичайни вибрации помагат за откриване на проблеми преди фатална неизправност.

5. Как структурата на зърното влияе на трайността на коляновия вал?

Зърнестата структура значително влияе върху умороустойчивостта и издръжливостта на коляновия вал. Коването подравнява кристалната зърнеста структура по контурите на коляновия вал, създавайки посокова якост там, където напреженията са най-високи. Тази подравнена структура по-добре противодейства на образуването и разпространението на пукнатини в сравнение със случайни или прекъснати зърнести модели. Машинната обработка на била прерязва съществуващата линейна зърнеста структура, което потенциално създава точки на концентрация на напрежение в обработените повърхности. Леените колянови валове имат случайна ориентация на зърната с непредвидими слаби места. Правилната термична обработка допълнително подобрява ползите от зърнестата структура, независимо от метода на производство.
