Bir bosqichli va progressiv matritsa: Texnikaviy solishtirish

Qisqacha

Yagona bosqichli matritsalar har bir press urishida bitta aniq metallni shakllantirish operatsiyasini amalga oshiradi, bu esa oddiy qismlar, namunalar va kam hajmli ishlab chiqarish uchun arzon tanlov bo'lib xizmat qiladi. Aksincha, progressiv matritsalar uzluksiz metall lenta orqali ko'plab stantsiyalarga yetkazib beruvchi to'liq avtomatlashtirilgan tizimdan foydalanadi va bitta press urishida ketma-ketlikdagi operatsiyalarni bajaradi. Bu usul ayniqsa samarali bo'lib, murakkab qismlarni katta miqdorda va yuqori takrorlanuvchanlikda ishlab chiqarish uchun idealdir.

Asosiy tamoyillarni tushunish: Yagona bosqichli matritsa nima?

Oddiy bosqichli matritsa, ko'pincha qo'lda boshqariladigan yoki bitta amaliyot uchun mo'ljallangan matritsa sifatida ataladi va metallni preslashda asosiy yondashuv hisoblanadi. Uning asosiy tamoyili oddiyligi: matritsa har bir pres urilishida bitta aniq amalni bajarish uchun mo'ljallangan. Bu metall plastinkasidan teshik ochish, bitta bukib chiqarish yoki katta metall varaqdan detalni ajratish kabi sodda vazifalar bo'lishi mumkin. Bu jarayon odatda operator tomonidan material yoki detallarni har bir operatsiya uchun qo'lda presga joylashtirishni o'z ichiga oladi, garchi yarim avtomatik yuklash ham mumkin.

Bir bosqichli uskunalar dizayni murakkab bo'lmagan, bu ma'lum ishlab chiqarish vaziyatlarida katta afzalliklarni anglatadi. Uskunaning bajarishi kerak bo'lgan ishi faqat bittagina bo'lgani uchun, uning dizayni, yaratilishi va sozlanishi nisbatan tez va arzon bo'ladi. Bu yangi dizaynni sinab ko'rish uchun prototip yaratish yoki tajovuziy ishlarni amalga oshirish kabi, bozorga tez chiqish muhim bo'lgan loyihalar uchun ajoyib tanlovdir. Turli operatsiyalar uchun tezda uskunani almashtirish imkoniyati ham minimal to'xtash va arzonda bo'lish bilan dizayn takrorlanishlariga mos keladi.

Biroq, bir bosqichli matritsalar oddiyligi bilan bir qatorda cheklovlarga ham ega bo'lib, asosan ishlab chiqarish tezligi va mehnat sig'imi bilan bog'liq. Har bir operatsiya alohida press tsiklini va ko'pincha qo'lda bajariladigan amallarni talab qilgani uchun umumiy ishlab chiqarish hajmi avtomatlashtirilgan variantlarga qaraganda ancha past bo'ladi. Bir nechta amallarni — masalan, egilishlar, teshiklar va kesishlar seriyasini — talab qiluvchi murakkab detal uchun jarayon alohida operatsiyalar ketma-ketligiga aylanadi, bu esa xatolik ehtimolini hamda vaqt sarfini oshiradi. Bu esa samaradorlik va birlamchi xarajatlarning katta ahamiyat kasb etayotgan yuqori hajmdagi ishlab chiqarish uchun kamroq mos kelishiga sabab bo'ladi.

Bir bosqichli matritsalar asosiy xususiyatlari quyidagilardan iborat:

• Yaxshi tomonlari: Dastlabki jihozlarning arzonligi, matritsa yaratish uchun qisqa tayyorgarlik muddati, oddiy va oson sozlanadigan tuzilishi hamda dizayn o'zgarishlari uchun yuqori moslashuvchanlik.
• Salbiy tomonlari: Sekinroq ishlab chiqarish tezligi, qo'lda bajariladigan amallar tufayli yuqori mehnat xarajatlari hamda bir nechta operatsiyalarni talab qiluvchi murakkab detallar uchun samarasizlik.

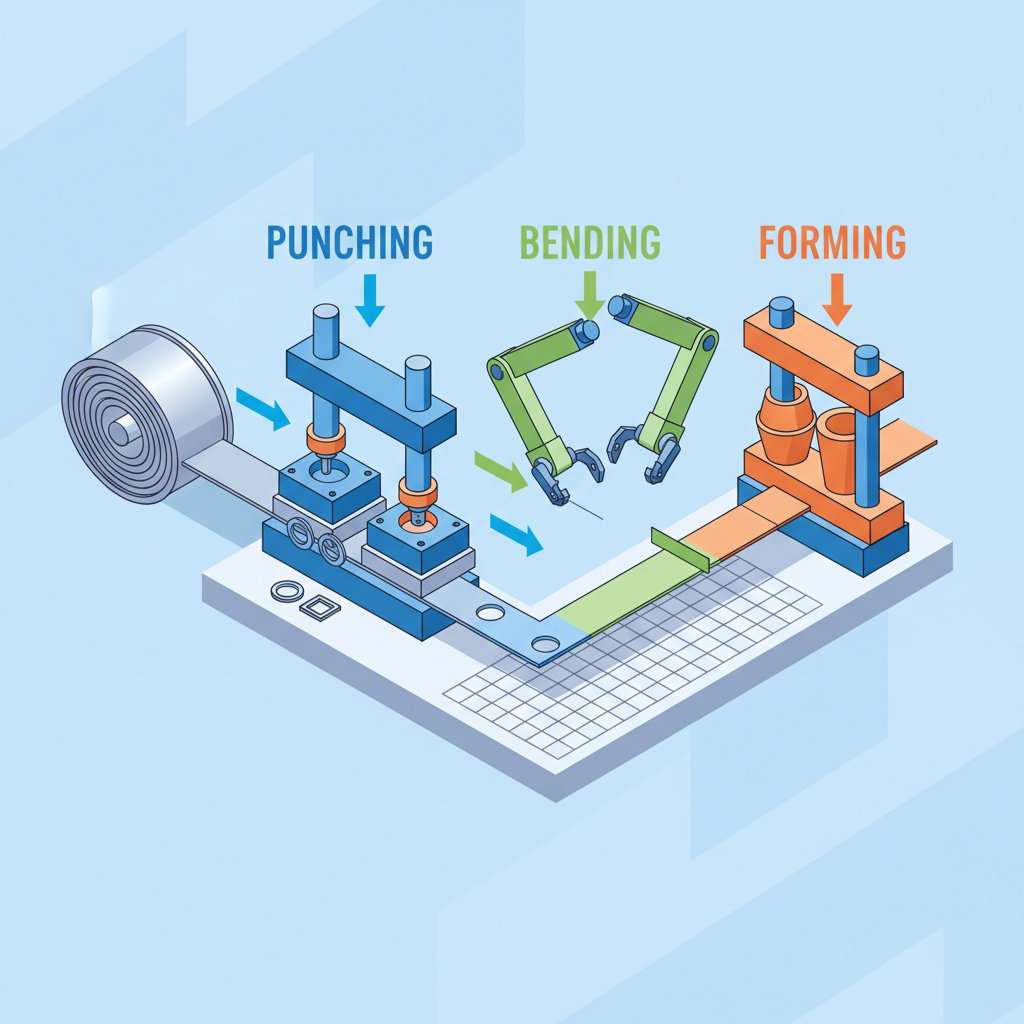

Yuqori Hajmli Kuch: Ketma-Ket Matritsa Nima?

Progressive die presslovchi jarayon — mass ishlab chiqarish uchun mo'ljallangan yuqori samarali, avtomatlashtirilgan ishlab chiqarish usuli. Bitta bosqichdagi preslovchi bilan taqqoslaganda, ketma-ket presslovchi bitta asbobga birlashtirilgan bir nechta stantsiyalarda bir vaqtning o'zida bir nechta operatsiyalarni bajaradi. Jarayon uzluksiz sanoqdan tashkil topgan varaqsimon metall lentinining pressga avtomatik ravishda kiritilishi bilan boshlanadi. Metall lent 'harakatlanib' presslovchi orqali o'tganda, har bir stansiya kesish, teshish, egish yoki tangalash kabi aniq ketma-ketlikda alohida amallarni bajaradi.

Ushbu jarayonning ahamiyati uning avtomatlashtirilishi va aniq to'g'riligidadir. Metall lenta ketma-ketlik davomida ulanib turadi va har bir stantsiyadan keyingi marta ideal tekislashishni ta'minlaydigan yo'naluvchi teshiklar orqali ushlab turiladi. Lenta oxirgi stantsiyaga yetib borganda, undan tayyorlangan detal kesib olinadi. Bu uzluksiz, uzilmagan operatsiya favqulodda yuqori ishlab chiqarish tezligini ta'minlaydi va avtomobilsozlik, elektronika hamda kosmik sanoat kabi sohalarda millionlab bir xil detallarni g'ayrioddiy barqarorlik va tor me'yorida ishlab chiqarish imkonini beradi. Takrorlanuvchanlikning bunday darajasi aynan shu sohalarda juda muhim.

Ushbu ajoyib samaradorlik uchun asosiy almashtirish — uskunalar murakkabligi va narxidir. Ketma-ket matritsalar tuzilishi jihatdan nozik bo'lib, mutaxassislarning loyihalash ishlari va aniq muhandislik talab qilinadi, bu esa dastlabki sarmoyani oshiradi hamda matritsa tayyorlash uchun kerak bo'ladigan vaqtni uzaytiradi. Yagona stansiyaga etkazilgan biron zarar butun matritsa to'plamini ta'mirlash uchun olib tashlanishini talab qilishi mumkin, bu esa belgilangan muddatda ishni to'xtatishga olib kelishi ehtimoli bor. Shu omillarga ko'ra, ketma-ket shikastlash jarayoni dastlabki sozlash xarajatlarini katta miqdordagi detal orqali taqsimlash imkonini beradigan yuqori hajmdagi buyurtmalar uchun eng mos keladi, natijada uzoq muddat davomida bir dona detaling narxi juda past bo'ladi.

Ketma-ket matritsalarning asosiy xususiyatlari quyidagilardan iborat:

• Yaxshi tomonlari: Juda yuqori ishlab chiqarish tezligi, avtomatlashtirish tufayli kamroq mehnat xarajatlari, yuqori takrorlanuvchanlik va barqarorlik hamda minimal material chiqindilari.
• Salbiy tomonlari: Yuqori dastlabki sozlash xarajatlari, matritsa tayyorlash uchun uzoqroq yetkazib berish muddatlari hamda loyihalash va texnik xizmat ko'rsatishdagi katta murakkablik.

Bosh-boshiga qo'yilgan solishtirish: Oddiy bosqichli va Ketma-ket matritsa

Yagona bosqichli va progressiv matritsani tanlash loyihaning aniq talablariga butunlay bog'liq. Ikkalasi ham metallarni shakllantiradi, lekin ular ishlab chiqarishning turli sohalari uchun mo'ljallangan. Asosiy omillar bo'yicha to'g'ridan-to'g'ri solishtirma ularning alohida afzalliklari va ideal foydalanish hollari farqlarini ko'rsatadi. Mutaxassislarning ta'kidlashicha, Chia Chang , yagona bosqichli matritsalar har bir urishda bitta operatsiyani amalga oshiradi, progressiv matritsalar esa uzluksiz, avtomatlashtirilgan ishlab chiqarish uchun bir nechta stantsiyalardan foydalanadi. Ushbu asosiy farq narx, tezlik va qo'llanilishdagi boshqa barcha farqlarga sabab bo'ladi.

Quyidagi jadval ikkala jarayon orasidagi asosiy farqlarni tushuntiradi:

Asosan, bu dastlabki sarmoya va uzoq muddatli operatsion xarajatlar o'rtasidagi klassik almashtirishdir. Bir bosqichli matritsa ishlab chiqarish uchun kirish to'ponini kamaytiradi va shu sababli dizaynni sinab ko'rish yoki kichik buyurtmani bajartish uchun ajoyib variantdir. Aksincha, ketma-ket matritsa — samaradorlikka qilingan uzoq muddatli sarmoyadir, qismlarni katta miqdorda va tezkor ishlab chiqarish uchun mo'ljallangan bo'lib, yirik seriyalarda har bir qismning narxini jiddiy darajada pasaytiradi.

Loyangangiz uchun to'g'ri preslov jarayonini tanlash

To'g'ri tikuv matritsasini tanlash ishlab chiqarish samaradorligiga, qism sifatiga va umumiy loyiha xarajatlariga bevosita ta'sir qiladigan muhim qaror hisoblanadi. Tanlov faqat qaysi jarayon 'yaxshiroq' degan narsaga emas, balki aniq ehtiyojlaringizga mos keladigan eng yaxshi variantni aniqlashga oid. Mutaxassislarning aytishicha, asosiy omillarga ishlab chiqarish hajmi, qismlarning murakkabligi va byudjet kiradi. JV Manufacturing Co. ushbu omillarni ehtimol baholash orqali siz ishlab chiqarish natijasini optimallashtiruvchi ma'lumotlarga asoslangan qarorga ega bo'lishingiz mumkin.

Ishlab chiqarish hajmi va loyiha muddati

Birinchi va eng muhim savol: sizga nechta detal kerak? Prototiplar, sinov seriyalari yoki kichik hajmdagi ishlab chiqarish uchun (odatda yuzlab yoki minglab dona) birlamchi matritsa deyarli doim eng arzon yechim bo'ladi. Uning past vosita xarajatlari sarmoyani tezroq qaytarish imkonini beradi. Aksincha, o'nlab minglab yoki millionlab donadan iborat katta seriyalar uchun progresiv matritsaning tezkor, avtomatlashtirilgan xususiyati bir dona detaling narxini ancha past darajada ushlab turadi va dastlabki katta miqdordagi vosita sarmoyasini oqlashda osongina asoslanadi.

Detal murakkabligi va geometriyasi

Qanchalik murakkab sizning qismlar loyihasi? Oddiy geometriyaga ega bo'lgan bir bosqichli matritsalar — tekis qismlar, bitta bukkan komponentlar yoki oddiy teshish talab qiladigan qismlar uchun mos keladi. Agar sizning dizayningiz bir nechta bukmalarni, nozik kesishlarni va murakkab shakllarni o'z ichiga olsa, progressiv matritsa afzalroqdir. U barcha ushbu operatsiyalarni bitta, juda aniq boshqariladigan ketma-ketlikda amalga oshirib, ko'plab bir bosqichli sozlamalarda qilish qiyin va vaqt talab qiladigan tor tafovutlar hamda doimiylikni ta'minlaydi.

Byudjet hamda investitsiyalardan foyda olish (ROI)

Byudjetingiz tanlovingizga katta ta'sir qiladi. Agar dastlabki kapitalingiz cheklangan bo'lsa, bir bosqichli moslamalarning arzon boshlang'ich narxi juda tortuvchi bo'ladi. Biroq, siz barcha egallash xarajatlarini ham hisobga olishingiz kerak. Uzoq muddatli, yuqori hajmli loyihada bitta bosqichli chandqadozlikning har bir detal uchun yuqori mehnat xarajatlari oxir-oqibat dastlabki tejamkorlikdan oshib ketishi mumkin. Jarayonli matritsa esa boshida qimmat bo'lsada, avtomatlashtirish va tezlik orqali doimiy massali ishlab chiqarishda uzoq muddatli foyda jihatidan ancha yaxshi ROI (investitsiyalardan foyda) taklif etadi. Avtomobil kabi qattiq talablarga ega sohalarda maxsus buyurtma matritsalar bilan shug'ullanadigan mutaxassislarga hamkorlik qilish hal etuvchi ahamiyatga ega. Masalan, Shaoyi (Ningbo) Metal Teknologiyasi Co., Ltd. dastlabki namunadan tortib, OEMlar uchun massali ishlab chiqarishgacha bo'lgan to'liq echimlarni taqdim etadi va sifat hamda samaradorlikni ta'minlash uchun die dizaynini optimallashtirish maqsadida ilg'or simulatsiyalardan foydalanadi.

Material turi va qalinligi

Nihoyat, ishlayotgan materialingizni hisobga oling. Ikkala jarayon ham turli xil metallarga ega bo'lishi mumkin, lekin material xususiyatlari matritsa dizaynini ta'sir qilishi mumkin. Rostoksiz po'lat kabi qattiqroq materiallar matritsalarni mustahkamroq va eskirishga chidamliroq talab qilishi mumkin, bu esa ikkala turdagi jihozlarning narxini va murakkabligini oshiradi. Qalinroq materiallar ham ko'proq kuch talab qiladi, bu ba'zi dasturlar uchun oddiyroq, mustahkamroq birlamchi sozlamani afzal ko'rish yoki yanada kuchli va qimmatroq progressiv matritsa tizimini talab qilish kerak bo'lishi mumkin.

Koʻpincha soʻraladigan savollar

1. Birlamchi matritsa va progressiv matritsa o'rtasidagi farq nima?

Birlamchi matritsa yoki birlamchi bosish matritsasi har bir press urilishiga faqat bitta bosish jarayonini (masalan, kesish yoki egish) amalga oshiradi. Aksincha, progressiv matritsa uzluksiz metall lenta orqali o'tkazilayotganda, bitta asbob ichida bir nechta turli stantsiyalarda bir nechta bosish jarayonlarini tugatadi.

2. Press-formalash shablonlarining qanday turlari mavjud?

Yagona bosqichli va progressiv matritsalar bilan birga boshqa keng tarqalgan turlarga murakkab matritsalar, ya'ni bitta stantsiyada bir nechta kesish operatsiyalarini bajaradigan matritsalar ham kiradi, shuningdek, ketma-ket operatsiyalar uchun alohida qismlarni bir stantsiyadan ikkinchisiga o'tkazadigan transffer matritsalar ham bor. Har bir tur turli darajadagi qism murakkabligi va ishlab chiqarish hajmi uchun mos keladi.

3. Bosqichli asboblar va progressiv asboblar o'rtasidagi farq nima?

Bosqichli asboblar — bu yagona bosqichli asboblarning boshqa atamasi. Asosiy farq tezlik va hajmda. Bosqichli asboblar sekinroq bo'lib, mayda, kam miqdordagi ishlab chiqarish uchun yaxshiroq, shu esa aksincha, progressiv asboblar (yoki progressiv matritsa preslov) juda tez ishlaydi va keng ko'lamli ishlab chiqarish uchun mo'ljallangan.

4. Progressiv matritsa qancha turadi?

Progressiv matritsaning narxi qismlarning o'lchami va murakkabligiga qarab keskin farq qiladi. Uskunalar uchun xarajatlar kichik, oddiy qismlar uchun 10 000 AQSH dollardan kamroqdan, katta, nozik dizaynlari uchun 100 000 AQSH dollardan ham yuqori bo'lishi mumkin. YUqori narx barcha stantsiyalarning mukammal sinxronizatsiyada ishlashini ta'minlash uchun talab etiladigan murakkab muhandislikni aks ettiradi.
