Yuqori mustahkamlikdagi po'lat matritsa dizaynining muhim strategiyalari
Qisqacha
Yuqori mustahkamlikdagi po'latni (HSS) bosish uchun matritsalar ishlash oddiy bo'ron po'latlar bilan solishtirganda mohiyatan boshqacha yondashuvni talab qiladi. HSS ning o'ziga xos xususiyatlari, masalan, yuqori cho'zilishga chidamlilik va shakl berish qobiliyatining pasayishi tufayli kattaroq egilish (springback) hamda kuchliroq bosish kuchi kabi jiddiy muammolar paydo bo'ladi. Muvaffaqiyatga erishish uchun g'ayrioddiy mustahkam matritsa tuzilmalari yaratish, ilg'or iste'molga chidamli asbob materiallari va qoplamalarni tanlash hamda muammolarni ishlab chiqarish boshlanishidan oldin bashorat qilish va ulardan saqlanish uchun shakllantirish simulyatsiya dasturidan foydalanishga bog'liq.
Asosiy qiyinchiliklar: Nima uchun HSS bosish maxsus matritsa dizaynini talab qiladi
Yuqori mustahkamlikdagi po'latlar (HSS) va ilg'or yuqori mustahkamlikdagi po'latlar (AHSS) yengil, lekin xavfsiz avtomashina tuzilmalarini yaratishda zamonaviy ishlab chiqarishning asosiy tayanchi hisoblanadi. Biroq, ularning yuqori mexanik xususiyatlari an'anaviy matritsa dizaynini yetarli bo'lmagan qilib qo'yadigan murakkabliklarni keltirib chiqaradi. Oddiy po'latlardan farqli o'laroq, HSS kesish kuchini sezilarli darajada oshiradi, ba'zi sinflari 1200 MPa dan oshadi, shuningdek cho'zilish yoki cho'zuvchanlik qobiliyatini pasaytiradi. Bu kombinatsiya HSS ni bosishdagi noyob qiyinchiliklarning asosiy sababidir.
Eng muhim muammo bu shakl berishdan keyin materialning elastik tiklanishi, ya'ni prujinaga o'tishdir. Yuqori quyilish kuchiga ega bo'lganligi sababli, HSS boshlang'ich shakliga qaytishga ko'proq moyillikka ega bo'lib, yakuniy detalda o'lchov aniqligiga erishishni qiyinlashtiradi. Bu kompensatsiya qilish uchun ortiqcha egish yoki keyingi cho'zishni o'z ichiga olgan maxsus matritsa jarayonlarini talab qiladi. Shuningdek, HSS ni shakllantirish uchun talab qilinadigan katta kuch matritsa tuzilishiga juda katta ta'sir qiladi va agar matritsa ushbu yuklarga chidamli bo'lmasa, tez eskirish va erta ishdan chiqish xavfi ortib boradi. Quyidagilarga muvofiq Yuqori Mustahkamlikdagi Po'lat Chizish Uchun Dizayn Qo'llanmasi , oddiy po'lat uchun ishlaydigan jarayon doim HSS uchun qondiruvchi natijalarga olib kelmaydi va ko'pincha yorilishlar, troshinalar yoki jiddiy o'lchovlar noaniqligi kabi nuqsonlarga olib keladi.
Ushbu material xususiyatlaridagi farqlar matritsa dizayni jarayonini to'liq qayta baholashni talab qiladi. Talab qilinadigan yuqori tonnaj nafaqat press tanloviga ta'sir qiladi, balki mustahkamroq matritsa tuzilishini ham belgilaydi. Yuqori mustahkamlikdagi po'latlarning (HSS) shakllanuvchanligi past bo'lgani uchun detallarni ishlab chiqaruvchilar matritsa muhandislari bilan yaqin hamkorlikda ishlashi kerak bo'lib, materialning preslash davomida shikastlanishini oldini olish uchun asta-sekin o'tishlar va mos radiuslarga ega geometriyalar yaratish kerak. Maxsus yondashuv mavjud bo'lmasa, ishlab chiqaruvchilar qimmatbaho sinov va xato sikllari, yomon sifatdagi detallar va shikastlangan asbob-uskunalar bilan duch keladi.
| Dizayn jihatidan | Yumshoq po'lat | Yuqori mustahkamlikdagi po'lat (HSS/AHSS) |
|---|---|---|
| Preslash kuchi (tonnaj) | Past, bashorat qilinadigan kuchlar. | Juda yuqori kuchlar, kuchliroq presslar va mustahkamroq matritsa strukturalarini talab qiladi. |
| Springback Kompenatsiyasi | Minimal; ko'pincha e'tiborga arziymaydi yoki osongina kompensatsiya qilinadi. | Yuqori; matritsaning asosiy dizayn muammosi bo'lib, ortiqcha egilish, keyingi cho'zish va simulyatsiya talab qilinadi. |
| Matritsa eskirishiga chidamlilik | Standart asbob po'latlari ko'pincha etarli. | Ertasidan eskirishni oldini olish uchun yuqori sifatli poyabzal po'latlar, sirt qoplamalari va qattiq komponentlarni talab qiladi. |
| Konstruksion qattiqlik | Standart matritsa to'plami tuzilishi yetarli. | Yuk ostida siljishni oldini olish uchun og'irroq, mustahkamlangan matritsa to'plamlari va yo'naltiruvchi tizimlarni talab qiladi. |
| Shakllantiriluvchanlik hisobga olinishi | Yuqori cho'zilish chuqur tortish va murakkab shakllarni olish imkonini beradi. | Past cho'zilish tortish chuqurligini cheklaydi va yorilishni oldini olish uchun material oqimini ehtiyotkorlik bilan boshqarishni talab qiladi. |

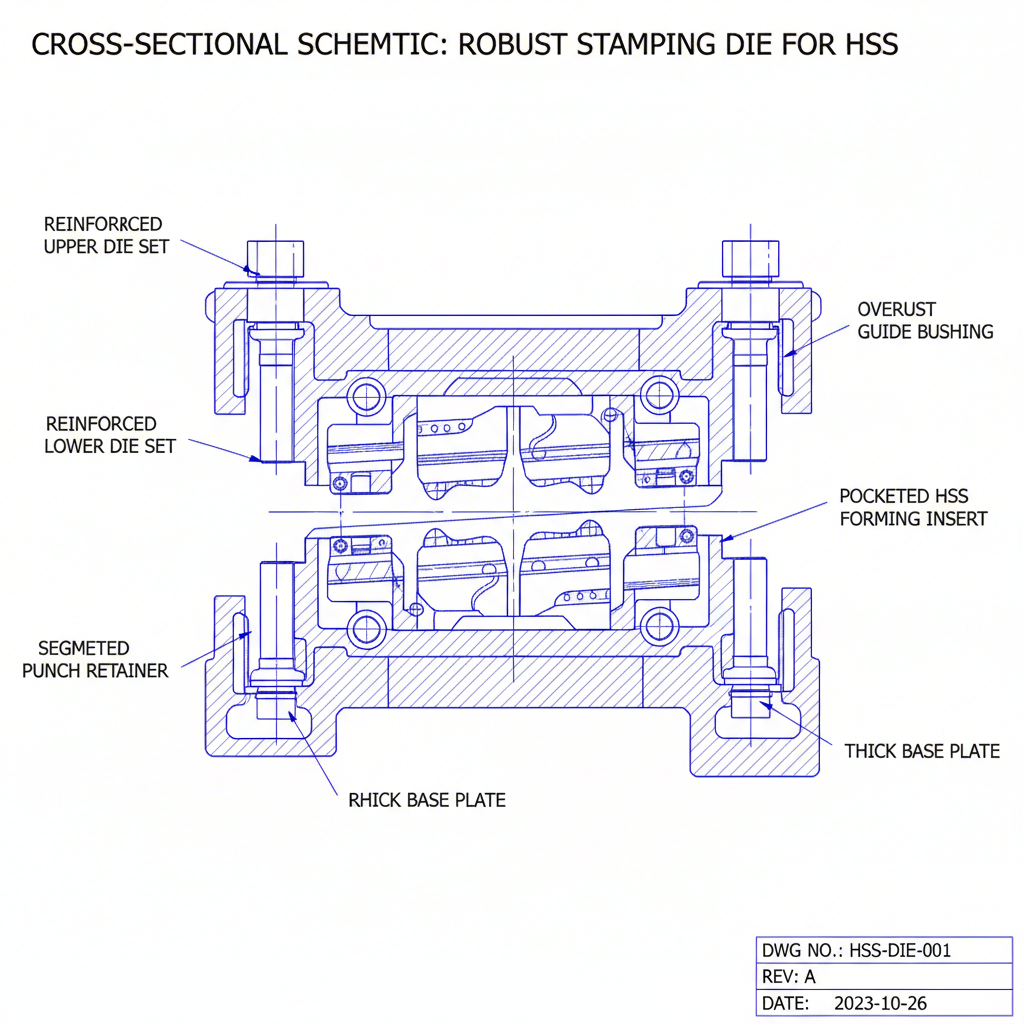

Yuqori mustahkamlikdagi po'lat (HSS/AHSS) uchun konstruktiv matritsa dizaynining asosiy tamoyillari
HSS ning kuchli ta'sirini va noyob xatti-harakatini qarshilash uchun matritsa tuzilishi ayniqsa mustahkam bo'lishi kerak. Bu faqatgina ko'proq materialdan foydalanishni anglatmaydi; balki qattiqlik, kuch taqsimoti va material oqimini boshqarish bo'yicha strategik yondashuvni o'z ichiga oladi. Asosiy maqsad — yuk ostida egilishga qarshi turadigan matritsani yaratishdir, chunki hatto eng mayda egilish ham o'lchamdagi aniqlikni pasaytirishi va detal sifatining barqaror bo'lmasligiga olib kelishi mumkin. Bu ko'pincha press harakati davomida to'p va o'rali orasidagi aniq tekislashni ta'minlash uchun og'irroq matritsa to'plamlari, qalinroq plastinkalar va mustahkamlangan yo'naltiruvchi tizimlarga olib keladi.
Material oqimini samarali boshqarish — konstruksiya dizaynining yana bir muhim jihati. Oddiy po'lat uchun ixtiyoriy yoki kam muhim bo'lgan xususiyatlar HSS uchun zarur bo'lib qoladi. Masalan, burmalanish yoki yorilishlarga olib keladigan nazoratsiz material harakatini oldini olish uchun aniq cheklov kuchini ta'minlash uchun tortish tayoqchalari (drawbeads) ehtimoli bilan ishlab chiqilishi va joylashtirilishi kerak. Ba'zi ilg'or jarayonlarda press urilishining oxirida qismning yon devorlarida cho'zishni maqsad qiluvchi matritsaga "lockstep" (qadamlarini moslashtirish) kabi xususiyatlar qo'shiladi. Bu usul, post-cho'zish yoki "shakl berish" deb ham ataladi, qoldiqlar kuchini minimal darajada kamaytirish va prujinani (springback) jiddiy darajada kamaytirishga yordam beradi.
Ushbu murakkab vositalarni loyihalash va yaratish chuqur mutaxassislarga ega bo'lishni talab qiladi. Masalan, sohaning yetakchilari Shaoyi Metal Texnologiya oEM uchun yuqori aniqlikda yechimlar taqdim etish uchun ilg'or CAE simulyatsiyalaridan va loyiha boshqaruvidan foydalangan holda, maxsus avtomobil pres-formalari sohasida mutaxassislashgan. Yuqori mustahkamlikli po'lat (HSS) uchun ketma-ket rivojlanayotgan press-forma dizaynini ishlab chiqish, har bir bosqichda ish qattiq bo'lishi va egilishni hisobga olish uchun diqqat bilan rejalashtirilishi kerak bo'lgan, bir nechta shakllantirish stantsiyalarini o'z ichiga oladi. HSS uchun ko'p stantsiyali ketma-ket press-forma tuzilmasi ancha murakkabroq bo'lib, barcha operatsiyalar davomida yig'ilmagan kuchlanishlarga chidamli bo'lishi uchun muhandislik qilinishi kerak.
Yuqori mustahkamlikli po'lat (HSS) uchun asosiy strukturaviy dizayn tekshiruv ro'yxati
- Kuchaytirilgan press-forma to'plamlari: Diezli plastinkalarni egilishdan saqlash uchun diezli tayoq va urish ushlagich uchun qalinroq, yuqori sifatli po'lat plastinalardan foydalaning.
- Mustahkam yo'naltiruvchi tizim: Yuqori yuk ostidagi dasturlar uchun katta yo'nalish pinlari va vstavkalardan foydalaning hamda bosim ostida moylash tizimini ko'rib chiqing.
- Pochtaga joylashtirilgan va kalitlangan komponentlar: Bosim ostida harakatlanish yoki siljish sodir bo'lmasligi uchun barcha shakllantiruvchi po'latlar va kirishmalar diezli tayoqqa mustahkam pochtaga joylashtirilsin va kalitlansin.
- Optimal ravishda sozlangan cho'zilish tasmalari dizayni: Material oqishini boshqarish, shu jumladan, sindirishni keltirib chiqarmaslik uchun cho'zilish tayoqchalarining ideal shakli, balandligi va joylashishini aniqlash uchun simulatsiyadan foydalaning.
- Shakl qaytishini kompensatsiya qilish xususiyatlari: Materialning shakl qaytishini hisobga olish uchun oldindan egilgan burchaklar bilan shakllantirish sirtlarini loyihalang.
- Qattiqroq iste'mol plastinkalari: Kamerali sirpanishlar ostida yoki mahkamlagich sirtlarida kabi yuqori ishqalanish maydonlariga qattiqroq iste'mol plastinkalarini kiritish.
- Etarli press kuchlanishi: Yuqori shakllantirish yuklarini hal etish uchun yetarli kuchlanish va o'rindiq hajmiga ega bo'lgan press uchun matritsani loyihalash mashinaning buzilishiga yo'l qo'ymasligiga ishonch hosil qiling.
Matritsa materialini tanlash va komponentlarning texnik talablari
Yuqori mustahkamlikdagi po'latni preslash uchun matritsaning ishlash xususiyatlari va foydalanish muddati to'g'ridan-to'g'ri uning tayyorlanish materiallariga bog'liq. Yuqori mustahkamlikdagi po'latni shakllantirish jarayonida vujudga keladigan kuchli bosim va yeyuvchi kuchlar oddiy asbobpo'latdan tayyorlangan matritsalarni tez orada buzib tashlaydi. Shu sababli, urish tayoqchalari, matritsa va shakllantirish qo'shimchalari kabi muhim komponentlar uchun to'g'ri materiallarni tanlash jarayonni barqaror va ishonchli qilishda nafaqat takomillashtirish emas, balki asosiy talabdir. Tanlov aniq HSS markasiga, ishlab chiqarish hajmiga va shakllantirish operatsiyasining jiddiyligiga bog'liq.
Odatdagi asbobli po'latlarga nisbatan qattiqroq, mustahkamroq va siqilishga chidamliroq bo'lgan yuqori samarali sovuq ishlov berish asbob po'latlari, masalan D2 yoki changdan olingan metall (PM) sifatlari ko'pincha boshlang'ich nuqta hisoblanadi. Yana ham yuqori samaradorlik uchun, ayniqsa, kuchli tiklanish maydonlarida ilg'or sirt qoplamalari qo'llaniladi. Fizik bug'lanish (PVD) va kimyoviy bug'lanish (CVD) qoplamalari ishqalanishni kamaytiruvchi, gallyur (varaqdan matritsaga material uzatilishi) oldini oluvchi va asbobning foydalanish muddatini keskin uzaytiruvchi juda qattiq, aralashuvchan sirt qatlamini hosil qiladi.
Asosiy shakllantirish sirtlaridan tashqari, aniq va chidamkorlik uchun maxsus komponentlar zarur. Yuqori ta'sir va drenaj kuchlariga chidash uchun to'plar mos material, geometriya va qoplam bilan maxsus loyihalangan bo'lishi kerak. Yuvish va joylashtirish komponentlari, masalan, yuvish yo'nalishlari va joylashtirish konusli pinlari ham aniqlikni saqlash uchun qattiq ishlov berish va aniq taxtalanishni talab qiladi, bu ketma-ket matritsalarda qism sifatining muhim jihatidir. Har bir komponent HSS tikuvishning oshirilgan talablarini boshdan kechirish uchun belgilangan bo'lishi kerak.
| Material / Qoplama | Ijobiy tomonlar | Salbiy tomonlar | Eng yaxshi |
|---|---|---|---|
| D2 O'qish Po'lati | Yaxshi iste'molga chidamlik, yuqori siquv kuchi, keng tarqoq. | Shishqanoq bo'lishi mumkin; eng gavjum AHSS baholar uchun yetarli bo'lmasa kerak. | Shakllantirish bo'limlari, kesish chegaralari va umumiy maqsadli HSS dasturlari. |
| Seriya metall (PM) po'lat | A'lo darajadagi mustahkamlik va iste'molga chidamlik, tekis mikrotuzilma. | Yuqori material narxi. | Yuqori me'yorida ishlatiladigan sohalar, murakkab shakllantiruvchi qo'shimchalar va juda yuqori mustahkamlikdagi po'latlarni bosib chiqish. |
| PVD qoplamalar (masalan, TiN, TiCN) | Juda yuqori sirt qattiqqligi, ishqalanishni kamaytiradi, materialning yopishishini oldini oladi. | Ingichka qavat jiddiy ta'sir yoki yeyilish xarajatlari tufayli shikastlanishi mumkin. | Teshgichlar, shakllantiruvchi radiuslar hamda yuqori ishqalanish va material yopishish xavfi bor joylar. |
| Karbida asosiy qo'shimchalar | Ajoyib qattiqlik va yeyilishga chidamlilik, juda uzoq xizmat muddati. | Shaffof, zarbaga sezgir va narxi baland. | Kesish qirralari, kesish po'latlari hamda yuqori hajmli ishlab chiqarishda kichik, yuqori me'yorida ishlatiladigan qo'shimchalar. |
Zamonaviy yuqori mustahkamlikdagi po'lat matritsalarini loyihalashda simulyatsiyaning roli
Avvalgi kungacha qiyin materiallar uchun matritsa loyihalash tajribali dizaynerlarning tajribasi va intuitsiyasiga katta qaramagan. Bu ko'pincha fizik sinov va xatolardan iborat uzoq va qimmatbaho jarayonni o'z ichiga olgan. Bugungi kunda shakllantirish simulyatsiya dasturiy ta'minoti yuqori mustahkamlikdagi po'latlarni bosib chiqish murakkabligini boshqarish uchun hech qachon bo'linmaydigan vosita bo'lib xizmat qiladi. Yechim taqdim etuvchilar tomonidan aks ettirilishicha AutoForm Engineering , simulyatsiya muhandislarga matritsa uchun po'lat kesilishidan ancha oldin virtual muhitda potentsial ishlab chiqarish bilan bog'liq muammolarni aniq bashorat qilish va hal etish imkonini beradi.
Chegaralash simulyatsiya dasturi Finite Elementlar Tahlili (FEA) dan foydalanib, butun shakllantirish jarayonining raqamli ikkilangisini yaratadi. Detal geometriyasi, YUQORI mustahkamlikdagi po'lat material xususiyatlari va matritsa jarayon parametrlarini kiritish orqali dastur muhim natijalarni bashorat qilishi mumkin. U material oqimini ko'rsatadi, ortiqcha ingichkalashish yoki yorilish ehtimoli bo'lgan joylarni aniqlaydi va eng muhimi, yay qaytish kuchi va yo'nalishini bashorat qiladi. Bu bilim loyihalashtiruvchilarga chizilish tasmalari, radiuslarni o'zgartirish yoki bo'shliq shaklini optimallashtirishni sozlash orqali boshidan barqaror hamda samarali jarayonni ishlab chiqish imkonini beradi.
Simulyatsiya uchun investitsiya rentabelligi sezilarli darajada oshadi. Bu jismoniy matritsani sinovdan o'tkazish zarurini ancha kamaytiradi, natijada yetkazib berish muddati qisqaradi va ishlab chiqarish xarajatlari pasayadi. Jarayonni raqamli ravishda optimallashtirish orqali ishlab chiqaruvchilar detal sifatini yaxshilash, materiallarni chiqindiga aylantirish hajmini kamaytirish hamda ishlab chiqarish jarayonining barqarorligini ta'minlash imkoniyatiga ega bo'ladi. Xavfsizlik va ishlash uchun eng qattiq talablarga javob beradigan murakkab detallar uchun xato chegarasi juda tor bo'lgan HSS (yuqori mustahkamlikli po'lat) uchun simulyatsiya matritsa dizaynini reaktiv san'atdan bashorat qiluvchi fan sifatiga aylantiradi.
Matritsani optimallashtirish uchun tipik simulyatsiya ish oqimi
- Dastlabki amalga oshirish tahlili: Jarayon detalning 3D-modelini yuklab olish bilan boshlanadi. Tanlangan HSS markasidagi dizaynning umumiy shakllantirilishini baholash va darhol muammo vujudga keltirayotgan joylarni aniqlash maqsadida tezkor simulyatsiya o'tkaziladi.
- Jarayon va matritsa sirti dizayni: Muhandislar virtual matritsa jarayonini, operatsiyalar soni, mahkamlagich sirtlari va dastlabki chizilgan chiziqlar joylashuvini o'z ichiga olgan holda loyihalaydi. Bu batafsil simulyatsiya uchun asos bo'lib xizmat qiladi.
- Material xususiyatlarini belgilash: Tanlangan yuqori mustahkamlikdagi po'lat (HSS) ning aniq mexanik xususiyatlari (masalan, quyilish kuchi, cho'zilish kuchi, cho'zilish darajasi) dasturiy ta'minotning materiallar bazasiga kiritiladi. Natijalarning ishonchliligi uchun bu erda aniqlik juda muhim.
- To'liq jarayonni simulyatsiya qilish: Dasturiy ta'minot butun to'q sim seqvenciyasini simulyatsiya qiladi, kuchlanishlarni, kuchlanishlarni va material oqimini tahlil qiladi. U yorilish, burmalanish yoki ortiqcha ingichkalashish xavflarini ko'rsatadigan shakllanish qobiliyatini aks ettiruvchi batafsil hisobotlar chiqaradi.
- Shakldan qaytishni bashorat qilish va kompensatsiya qilish: Shakllantirish simulyatsiyasidan so'ng, elastik qaytish tahlili amalga oshiriladi. Dasturiy ta'minot elastik qaytishdan keyingi detalning yakuniy shaklini hisoblaydi va deformatsiyani bartaraf etish uchun avtomatik ravishda kompensatsiyalangan matritsa sirtlarini yaratishi mumkin.
- Yakuniy tekshiruv: Kompensatsiyalangan matritsa dizayni qayta simulyatsiya qilinadi, yakuniy chizilgan detal barcha o'lchovli to'g'riliklarga rioya qilishini ta'minlash uchun, shu bilan birga ishonchli va samarali ishlab chiqarish jarayonini ta'minlaydi.
Zamonaviy matritsa dizayni uchun ilg'or tamoyillarni birlashtirish
Yuqori mustahkamlikdagi po'latni chizish uchun matritsa dizaynining rivojlanishi an'anaviy, tajriba asosidagi amaliyotlardan murakkab, muhandislikka asoslangan fan darajasiga keskin o'tishni anglatadi. Yuqori mustahkamlikdagi po'lat (HSS) bilan bog'liq asosiy qiyinchiliklar — ya'ni kuchli kuchlar, yuqori darajadagi egilish va tekinishning oshishi — eski usullarni ishonchsiz va noo'rin qildi. Bu qattiq sohadagi muvaffaqiyat endi mustahkam konstruktiv muhandislik, ilg'or materialshunoslik va bashorat qiluvchi simulatsiya texnologiyasini birlashtirishga bog'liq.
Yuqori mustahkamlikli po'lat (HSS) matritsa dizaynini egallash faqat kuchliroq asbob yaratish emas, balki aqlli jarayon yaratishdir. Materialning asosiy xatti-harakatlarini tushunish va umumiy tuzilmadan tikuvchi qisqichdagi poydevorgacha matritsaning barcha jihatlari uchun raqamli vositalardan foydalanish orqali ishlab chiquvchilar ushbu ilg'or materiallarni shakllantirishning o'ziga xos qiyinchiliklarini engishlari mumkin. Ushbu integratsiyalashgan yondashuv murakkab, sifatli qismlar ishlab chiqarish imkonini berishi hamda asbob-uskunalarning ishonchliligi va xizmat ko'rsatish muddatini ta'minlashi nafaqat muhim, balki yengil va xavfsiz komponentlarga bo'lgan talab ortib borgan sari raqobatbardosh va muvaffaqiyatli ishlab chiqarish uchun ushbu ilg'or dizayn tamoyillari zarur bo'lib qoladi.
Yuqori mustahkamlikli po'lat matritsa dizayni haqida tez-tez beriladigan savollar
1. Yuqori mustahkamlikli po'latni presslashdagi eng katta qiyinchilik nima?
Eng katta va doimiy muammo — bu qaytish jarayonini boshqarishdir. Yuqori mustahkamlikdagi po'latning (HSS) yuqori siljish chegarasiga ega bo'lishi tufayli shakllantirish bosimi olib tashlangandan keyin material elastik tiklanish yoki egilish tendensiyasiga ega. Bu harakatni bashorat qilish va kompensatsiya qilish yakuniy detalning talab qilinadigan o'lchamdagi aniqlikka erishish uchun juda muhim bo'lib, ko'pincha murakkab simulyatsiya va matritsa kompensatsiya strategiyalarini talab qiladi.
2. HSS uchun matritsa oraliqligi oddiy po'tg'orga qaraganda qanday farq qiladi?
Matritsa oraliqligi — to'p va matritsa o'rtasidagi bo'shliq — odatda HSS uchun kattaroq va aniqroq bo'lishi kerak. Oddiy po'tgor keng oraliqlarda shakllantirilishi mumkin bo'lsachi, HSS kesish paytida sof kesishni ta'minlash hamda shakllantirish davomida materialni aniq boshqarish uchun material qalinligining aniq foiziga mos keluvchi oraliq talab qiladi. Noto'g'ri oraliq kesish chetlarida ortiqcha burunlarni, kesuvchi qirralarga yuqori kuchlanishni va matritsaning erta eskirishiga olib kelishi mumkin.
3. Oddiy bo'ronli po'lat va yuqori sopolli po'lat (HSS) chandlash uchun bir xil moysimon moddalardan foydalanish mumkinmi?
Yo'q, HSS chandlash maxsus moysimon moddalarni talab qiladi. Yuqori tezlikdagi shakllantirish paytida matritsa sirtida vujudga keladigan kuchli bosim va harorat oddiy moysimon moddalarning parchalanishiga olib keladi, natijada ishqalanish, teshilish va asboblar shikastlanishi sodir bo'ladi. Matritsa va ishlov berilayotgan material orasida barqaror to'siq yaratish, materialning silliq oqishini ta'minlash hamda asbobni himoya qilish uchun sintetik moylar, quruq qatlam moysimon moddalar yoki maxsus parda qoplamalar kabi yuqori samarali kuchli bosim (EP) moysimon moddalari kerak bo'ladi.
