Aniq asbob ishlab chiqarishda matritsani sozlashning hal etuvchi roli

Qisqacha

Shablonlarni sozlash — shablon yoki matritsaning ikki qismi o'rtasidagi aniqlikni ta'minlash va o'lchov aniqligini kafolatlash uchun shablon ishlab chiqishda foydalaniladigan sifat nazorati jarayonining muhim qismidir. Bu jarayonda biror sirtga Prussiya ko'k rangsizlovchi modda singari bo'yoq moddasi bilan ishlanadi va keyin maxsus sozlash pressida boshqariladigan bosim ostida ehtiyotkorlik bilan yopiladi. Bo'yoq o'tishini tekshirish orqali asbobsozlar yuqori nuqtalarni yoki nuqsonlarni aniq aniqlashlari va ularni qo'lda tuzatishlari mumkin, natijada yakuniy ishlangan detal aniq talablarga javob beradi hamda xarajatli ishlab chiqarish xatolarini oldini oladi.

Aniqlikni ta'minlashda shablonlarni sozlashning asosiy ahamiyati

Yuqori aniqlikdagi ishlab chiqarish sohasida yakuniy mahsulot sifati ishlab chiqarishda foydalaniladigan vositalarning mukammalligiga bevosita bog'liq. Matritsani sinovdan o'tkazish — yangi ishlangan asbobni ishlab chiqarishga tayyor vositaga aylantirish orasidagi bo'shliqni to'ldiruvchi, shartli bo'lmagan diagnostik qadamdir. Asosan, bu jarayon tekshirishning ehtiyotkor usulidir. Asosiy maqsadi matritsa yoki shablonning ikki yarmi — o'rik va yadro — deyarli mukammal tekislikda va aloqada bir-biriga mos kelishini ta'minlashdir. Bu faqatgina detallarni bir-biriga moslashtirish haqida emas, balki katta bosim ostida varaqsimon metall yoki plastmassa kabi xom ashyoning qanday harakatlanishi va shakllanishini nazorat qilish haqida.

Prinsip oddiy, lekin katta malaka talab qiladi. Matritsaning asosiy sirtiga maxsus qurimaydigan, ko'pincha 'spotting blue' deb ataladigan ingichka, tekis qatlamli bo'yoq qo'llaniladi. So'ngra uskuna matritsa belgilash pressiga o'rnatiladi va ehtiyotkorlik bilan yopiladi. Qayta ochilganda bo'yoq aynan aloqada bo'lgan joylarga o'tadi. Bu belgilangan maydonlar — «yuqori nuqtalar» — aniq aloqa namunasini ko'rsatadi. To'liq bo'lmagan yoki noaniq namuna mos kelmaslik yoki geometrik aniqlikning yo'qligini anglatadi, bu esa odatda sirti zinhorlash yoki tishqorini qadoqlash orqali qo'lda to'g'rilanishi kerak bo'lgan holda, mehnatkash amalni talab qiladi. Ushbu takrorlanuvchi jarayon muhim sirtlarda odatda 80% yoki undan yuqori bo'lgan istalgan aloqa darajasi erishilguncha takrorlanadi.

To'g'ri matritsa so'rishsiz ishlab chiqaruvchilar katta xavf ostida qoladi. Hatto asbobdagi eng mayda aniqlik ham, shakldan tashqari material oqib chiqish (shaffoflik), qismlarda devor qalinligining tekis bo'lmasligi yoki sirtdagi nuqsonlar kabi ishlab chiqarishdagi ko'plab kamchiliklarga olib kelishi mumkin. Shuningdek, noto'g'ri tekislash asbobga lokal bosimni orttirib, tez eskirish, chandqalanish yoki vayron bo'lish kabi halokatli oqibatlarga sabab bo'lishi mumkin. Matritsani so'rashga vaqt ajratish orqali kompaniyalar nafaqat mahsulotlarining sifati va barqarorligini, balki millionlab dollarga tushadigan asboblarining ham uzun muddat ishlashini ta'minlaydi.

Mukammal matritsa so'rish jarayonining asosiy afzalliklari quyidagilardan iborat:

• Detallar Sifatini Oshirish: Asbobdagi nuqsonlarni bartaraf etish orqali yakuniy mahsulotning o'lchamdagi aniqligini va ajoyib sirt qoplamasini ta'minlaydi.
• Asbob Eskirishini Kamaytirish: Biriktirish va shakllantirish kuchlarini kontakt sirtiga tekis taqsimlash orqali matritsaning erta shikastlanishini oldini oladi.
• Ishlab chiqarishda To'xtash Vaqtini Kamaytirish: Asbobni massali ishlab chiqarishga kirishishidan oldin potentsial muammolarni aniqlaydi va ishlab chiqarish liniyasida qimmatga tushadigan kechikishlarni va qayta ishlashni oldini oladi.
• Yaxshilangan metall oqimini boshqarish: Chizish operatsiyalarida varaqa metall oqimini nazorat qilish, burmalanish yoki uzilishlarni oldini olish uchun to'g'ri belgilangan mahkamlagich sirti zarur.

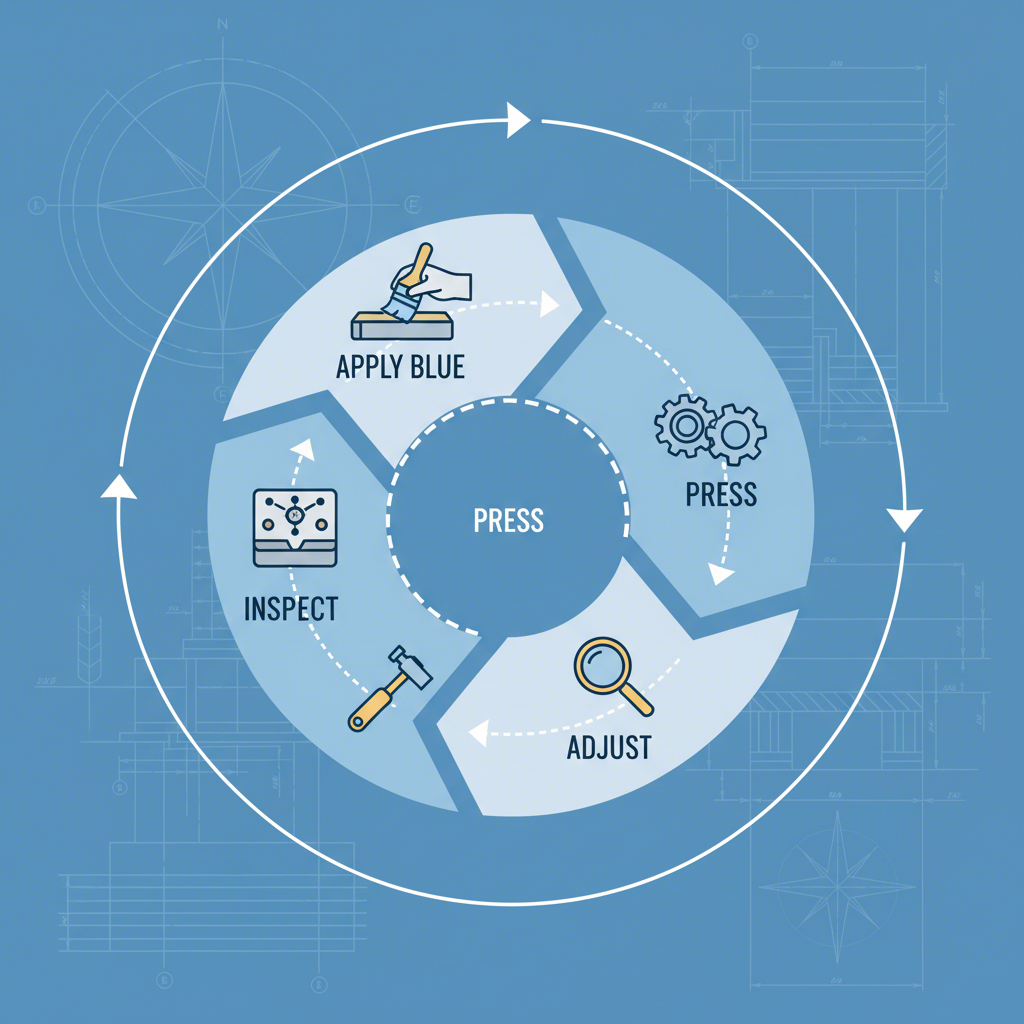

Matritsani belgilash jarayoni: Qadam-qadam tahlil

Matritsani belgilash jarayoni mehnatsevarlik, aniqlik va tajribali asbobsozning e'tiborli ko'zini talab qiladigan maqsadga yo'naltirilgan va takrorlanuvchi kasb-hunar san'ati hisoblanadi. Bu bitta harakatdan ko'ra, sinovlar va takomillashtirish tsikliga ko'proq o'xshaydi. Maxsus tafsilotlar asbobning murakkabligiga va shakllantirilayotgan materialga qarab farq qilishi mumkin, lekin asosiy protsedura tuzilgan ketma-ketlikka amal qiladi. Bu tartibli yondashuv yangi ishlangan asbobni ishlab chiqarish qattiq sharoitlariga tayyor mukammal mos keluvchi asbobga aylantiradi.

Taxminan mos keluvchi holatdan ishlab chiqarishga tayyor asbobgacha bo'lgan yo'l quyidagi asosiy qadamlarga bo'linadi:

1. Tayyorgarlik va tozalash: Matritsaning ikkala yarmi ham yog'lar, axlatlar yoki boshqa ifloslantiruvchilarni olib tashlash uchun ehtimol tozalanadi. Boshlang'ich spottinfg vositasini qo'llash uchun odatda o'rab turgan yuzi yoki murakkabroq bo'lgan yarim tomon tanlanadi.
2. Spottinfg vositasini qo'llash: Bosh yuzaga juda ingichka, tekis qatlamda spottinfg ko'k (ba'zida qizil) bo'yoq qo'llaniladi. Maqsad sirt tafsilotlarini yopish yoki oshkor etish emas, balki aloqada toza uzatiladigan barqaror parda hosil qilishdir.
3. Pressda nazorat ostida yopish: Matritsa ehtimol die spottinfg pressiga o'rnatiladi va tekislantiriladi. Yiqilish kuchi va tezlik bilan ishlaydigan ishlab chiqarish pressidan farqli o'laroq, spottinfg pressi operatorga matritsani sekin yopish imkonini beradi va aniq, nazorat qilinadigan bosim qo'llash imkonini beradi. Bu ishlab chiqarish zarbasining kuchini boshdan kechirmasdan, mahkamlash kuchini simulyatsiya qiladi.
4. Rang uzatilishini tekshirish: Press ochiladi va asbob sozlovchi ikkala sirtini ham ehtimol tekshiradi. Asosiy sirtidagi nuqtali ko'k rang qo'shni tomondagi urilgan joylarga o'tadi. Muvofiq ravishda nuqtaga o'tkazilgan asbob-daftar tekis, keng tarqoq rang o'tkazishini namoyon qiladi.
5. Aniqlash va sozlash: Ink o'tgan joylar — bu pastga tushirilishi kerak bo'lgan «yuqori nuqtalar». Asbob sozlovchi ushbu joylarni belgilaydi va so'ngra qo'lda nayzalar, toshlar yoki polirovka asboblari yordamida mikroskopik miqdordagi materialni olib tashlaydi. Bu jarayonning eng ko'p malaka talab qiladigan qismi bo'lib, juda ko'p materialni olib tashlash past nuqta hosil qilishi mumkin, ya'ni qayta ishlash ancha katta hajmda olib borilishini talab etadi.
6. Mukammallikgacha takrorlanish: Dastlabki sozlashlardan keyin matritsa tozalanadi, nuqtali modda qayta qo'llaniladi va butun tsikl takrorlanadi. Bosish, tekshirish va sozlashning ushbu sikli asbobning barcha muhim sirtlarida kamida 80-90% aloqa tekis taqsimlanguncha davom etadi.

Ushbu ehtimolli protsedura shuni kafolatlaydiki, asbob oxir-oqibat ishlab chiqarish muhitiga qo'yilganda u bashorat qilinadigan tarzda xatti-harakat qiladi va birinchi tsikldan boshlab o'lchamlari jihatidan mukammal bo'lgan tushirmalarni ishlab chiqaradi. Bu yuqori sifatli asboblar va matritsalarni yaratishning san'ati hamda fanini aks ettiruvchi dalildir.

Muhim texnologiya: Matritsa nuqtasi presslarini tushunish

Asbobsoz mahorati nihoyatda muhim bo'lsada, matritsani sozlash jarayoni maxsus uskunaga — matritsa nuqtasi pressiga katta qaramlikni talab qiladi. Ushbu mashina ishlab chiqarish pressidan tubdan farq qiladi va asboblarni moslashtirish uchun kerak bo'lgan aniqlik, xavfsizlik hamda nazorat maqsadida maxsus ravishda yaratilgan. Yuqori tezlikdagi ishlab chiqarish pressida matritsani sozlashga harakat qilish nafaqat noaniq, balki juda xavfli hamdir. Sozlash presslari katta og'ir matritsa yarmilarini nozik boshqaruv bilan bir-biriga yaqinlashtirish imkonini beradi va kontakt sirtini mikron darajadagi aniqlikda tekshirishga mo'ljallangan.

Shablon o'rnatish pressining asosiy xususiyatlariga kirish, aniqlikni boshqarish hamda xavfsizlik jihatlari kiritiladi. Masalan, VEM Tooling tomonidan ta'riflangan zamonaviy presslarning aksariyatida 180 gradusga buriladigan yoki og'ayotgan plitalar mavjud. Bu shablonning yuqori qismini aylanish orqali chiqarish imkonini beradi hamda instrument maktabchisiga xavfsiz va ergonomik ish balandligida taqdim etadi, bu esa kranlardan foydalanish zarurini bartaraf etadi hamda baxtsiz hodisalar xavfini kamaytiradi. Shunihamda, bunday presslar juda past bosim hamda tezlikda ishlaydi, operatorga shablon sirtiga zarar yetkazmaslik uchun yopilish jarayonini aniq boshqarish imkonini beradi.

Aynan shu sababli yirik ishlab chiqaruvchilar, jumladan OEM hamda Tier 1 yetkazib beruvchilar mutaxassislarga murojaat qiladi. Masalan, Shaoyi (Ningbo) Metal Teknologiyasi Co., Ltd. ular aniq sifat nazorati majburiy bo'lgan sohalarda maxsus avtomotiv tikilgan matritsalarni yaratishda ilg'or usullar va chuqur mutaxassislarga tayanadi. To'g'ri jihozlardan va jarayonlardan foydalanishga qaratilganlik murakkab komponentlarning eng yuqori sifat va samaradorlik me'yorlariga muvofiq ishlab chiqarilishini ta'minlaydi.

Ular qo'shgan qiymatni to'liq baholash uchun aynan shu vazifani bajarish uchun maxsus matritsa belgilash pressini standart ishlab chiqarish pressi bilan solishtirish foydali bo'ladi:

Shinalarni nuqtaviy tekshirishning rivojlanishi: Qo'ldan bajariladigan mehnatdan raqamli ilm-fanga

O'ttiz yildan buyon shinalarni nuqtaviy tekshirish — asosan ustalar tomonidan bilvosita hissiyotlar va tajriba orqali amalga oshiriladigan hurmatga sazovor hunar bo'lib kelgan. Ushbu an'anaviy, qo'lda bajariladigan jarayon samarali bo'lsa-da, juda ko'p vaqt talab qiladi va uskuna ishlab chiqarish tarixi davrida katta to'siqqa aylanishi mumkin. Sanoat ekspertlariga ko'ra, FormingWorld uskunalarni sinab ko'rish bosqichi uskuna muhandisligi uchun umumiy vaqtni 40%gacha tashkil etadi, unda shinalarni nuqtaviy tekshirish o'z navbatida ushbu sinov muddatining 70-80%ini qamrab oladi. Bu esa ushbu zarur qadamni yanada samarali qilish uchun katta bosim borligini anglatadi.

Kuchli hisoblash vositalari va murakkab dasturiy ta'minotlarning paydo bo'lishi ushbu qadimiy amaliyotni inqilob qilishni boshladi. Eng muhim yutuq — aloqa simulyatsiya dasturiy ta'minotidan foydalanishdir. Muhandislar endi faqat jismoniy sinov va xatolarga tayanmasdan, matritsa to'plami uchun 'raqamli ikkilik' yaratishlari mumkin. Bu virtual model matritsalar yopilayotganda qanday bo'lishini, kontakt bosimi va taqsimlanish ko'rinishini, hatto press va asboblar yuk ostida biroz egilishini ham hisobga olib, simulyatsiya qiladi. Bu esa po'latning bitta bo'lakka ham kesilishidan oldin, qayerda yuqori nuqtalar vujudga kelishini bashorat etish imkonini beradi.

Bu raqamli birinchi yondashuv chuqur afzalliklarni taqdim etadi. Simulyatsiya natijalarini tahlil qilish orqali moslamachilar matritsaning CAD sirtlarini oldindan sozlashlari mumkin. Masalan, shakllantirish jarayonida bashqariladigan po'latning ingichkalashishi yoki qalinlashishini kompensatsiya qilish uchun ular aniq sozlashni ma'lum hududlarga qo'llashlari mumkin. Bu matritsaning dastlabki holatda miksimal yaqin bo'lishi uchun frezerlanishini anglatadi. Natijada, jismoniy belgilash tsikllarining soni keskin kamayadi va bu bevosita vaqt hamda xarajatlarda katta tejashga olib keladi. Maqsad moslamachini nishonlamaslik, balki ularni yaxshiroq ma'lumotlar bilan qudratlantirish, mehnatni haftalardan kunlarga qisqartirishdir.

Shablonlarni sozlashning kelajagi raqamli aniqlikni inson mahorati bilan uzluksiz birlashtiruvchi g'ibrid yondashuvda. Simulyatsiya dastlabki tahlil va sirt kompensatsiyasining asosiy ishini olib, vositani kerakli holatga 95% ga yetkazib beradi. Oxirgi, me'yorida muhim sozlashlar hali ham shablon ustasi tomonidan amalga oshiriladi, u raqamli natijalarni oxirgi jismoniy sozlash orqali tekshiradi. Bu sinergetik aloqada eng yuqori sifat ta'minlanadi hamda tezroq ishlab chiqarish muddatlari va yuqori ishlab chiqarish samaradorligi talablariga javob beriladi.

E'tiborli mehnat orqali a'lo sifatni saqlab turish

Matritsani tekshirish oddiy mexanik tekshirishdan ancha yuqori darajada bo'lib, asboblar va matritsalardagi sifatni ta'minlashning asosiy ustunlaridan biri hisoblanadi. Bu raqamli dunyoda loyihalangan va qattiq po'latdan ishlangan asboblarning haqiqiy dunyoda mukammal ishlashini tasdiqlashning oxirgi vositasi vazifasini o'taydi. Bu ehtiyotkorlik bilan amalga oshiriladigan, qo'lda bajariladigan jarayon har bir egri chiziq, burchak va matritsa sirtining o'lchov jihatidan aniqlik hamda estetik sifat talablari bilan mos keluvchi tushkunlik hosil qilish uchun mukammal muvofiqlikda ishlashini ta'minlaydi.

Shaklning yarim qismlarining aniq tekislashidan tortib, bosim ostida material oqimini boshqarishgacha bo'lgan jarayonlarda matritsa belgilash ahamiyati katta va almashtirib bo'lmas ekan. Zamonaviy texnologiyalar, masalan, simulatsiya dasturlari, ushbu jarayonni soddalashtirish va qo'lda bajariladigan ishlarni kamaytirish bilan shug'ullanadi, lekin bu kasbning asosiy tamoyillarini kuchaytiradi, ularni almashtirmaydi. Yakuniy xulosa sifatida, matritsa belgilash muhandislik dizayni bilan muvaffaqiyatli massali ishlab chiqarish orasidagi zarur bog'lovchi tarmoq bo'lib qolmoqda, nuqsonlardan himoya qilish, qimmatbaho jihozlarning foydalanish muddatini uzaytirish hamda ishlab chiqarishdagi ajoyib natijalarga erishish uchun kafolat beradi.

Koʻpincha soʻraladigan savollar

1. Asbob o'qish jarayoni nima?

Asboblar va matritsalar yaratish jarayoni, sanoatda qismlarni jadallik bilan ishlab chiqarish uchun foydalaniladigan maxsus asboblar, matritsalar, shakllar, jiqlar va mahsulotni ushlab turuvchi jihozlarni yaratishni o'z ichiga oladi. Bu mutaxassislarning oliy malakasini talab qiladigan kasb bo'lib, u muhandislik chizmalarini tushunish, metallarni yuqori aniqlikda kesish va shakllantirish uchun stanoklar (masalan, tokar, frezer, shin'elash) sozlash va boshqarish, shuningdek, bu asboblar va moslamalarni yig'ish hamda ta'mirlashdan iborat. Matritsalarni sinovdan o'tkazish — bu kengroq jarayonning muhim yakuniy va tekshirish bosqichidir.

2. Asbob va matritsa sifatida ishlovchi stanog'chining lavozimi nimadan iborat?

Asbobsoz yoki shablonchi — ishlab chiqarishda foydalaniladigan asbob-uskunalarni yaratuvchi va ta'mirlab turuvchi malakali mehnat etaruvchidir. Uning vazifalariga texnik chizmalarni o'qish, qo'lda boshqariladigan hamda CNC (kompyuter bilan boshqariladigan raqamli) shkalali keng ko'lamli mashinalarni sozlash va ulardan foydalanish, aniq o'lchovlarga ega bo'lgan tushirilgan detallarni ishlab chiqarish kiradi. Keyin ular ushbu tarkibiy qismlarni yig'adi, aynan mos kelishini ta'minlash uchun matritsa sirtini tekshirish kabi moslashtirish jarayonlarini amalga oshiradi hamda ishlab turgan liniyalarning uzluksiz ishlashi uchun mavjud asbob-uskunalarni ta'mirlash va texnik xavfsizlikni ta'minlash bo'yicha ishlar olib boradi.

3. Asbobsozlar yaxshi maosh oladimi?

Asboblar va matritsalar yaratish juda malakali hamda qimmatli kasb bo'lib, uning to'lovi odatda shu darajada bo'ladi. Maoshlar joylashuv, tajriba, sanoat hamda aniq ko'nikmalarga qarab sezilarli darajada farq qilishi mumkin, lekin tajribali asboblashtirish mutaxassislari odatda raqobatbardosh ish haqi oladi. Avtomobilsozlik, aviatsiya-kosmik sanoat hamda tibbiyot asboblari kabi yuqori qiymatli ishlab chiqarish sohalarida ularning aniqlik bo'yicha ko'nikmalari talabga ega bo'lishi tez-tez kuchli daromad olish imkonini ta'minlaydi.
