Qisqacha

Ishlab chiqarishda "matritsa" atamasi ikkita o'zaro bog'liq tushunchani anglatadi. Birinchidan, matritsa komponentlari — bosuv pressida birgalikda ishlovchi, matritsa plastinkalari, yo'naltiruvchi pinlar va to'ntarishlar kabi uskunaning alohida qismlaridir. Ikkinchidan, matritsalar kesish yoki shakllantirish orqali varaqsimon metallni yakuniy mahsulotga aylantirish usuliga qarab oddiy, murakkab va ketma-ket kabi turiga bo'linadi.

Bosish matritsasining asosiy komponentlari

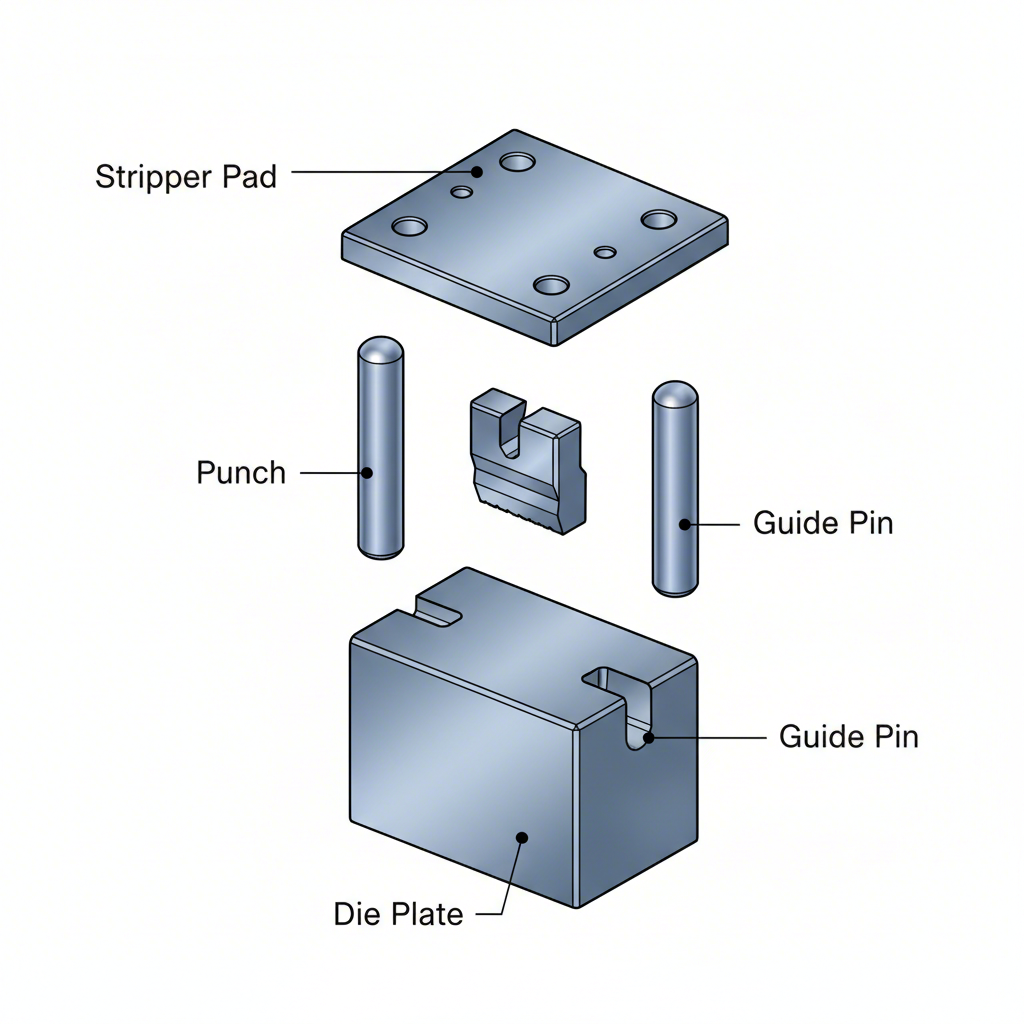

Tegirmon shabloni — bu varaqsimon metallarni kesish va shakllantirish uchun ishlatiladigan aniq asbob bo'lib, bir nechta muhim komponentlardan tashkil topgan. Asosida shablon plastinkalari , shuningdek, shablon oyoqlari yoki shablon to'plamlari sifatida ham tanilgan. Ular barcha boshqa ishchi qismlarni o'rnatish uchun asos vazifasini bajaruvchi qalin, tekis plastinkalardir. Butun uskuna aniqligi uchun ularning tekisligi va parallel ravishda joylashishi juda muhim. Yuqori va pastki shablon oyoqlari har bir pres urishida ikkita yarim qism mukammal tarzda uchrashishini ta'minlovchi yo'naltiruvchi pinlar va vstavkalar bilan aniq moslashtirilgan, bu esa vosita yoki hosil qilinayotgan detalga shikast yetkazish ehtimolini oldini oladi.

Shablonning faol elementlari tirnaglar va tugmalar (yoki matritsa). Tirnaglar kesish yoki shakllantirishni amalga oshiradigan qismlardir; masalan, teshish tirnagi teshik hosil qiladi, blankoviy tirnak esa detalning tashqi konturini kesib chiqadi. Bu tirnaklar mustahkam ushlab turuvchi ushlagichlar . To'qnayotgan qism materialga kirganda, u quyi matritsa blokining mos keladigan bo'shlig'iga kirib, metallni kesadi. Materialni chiqayotgan to'qcha bilan yopishib qolishini oldini olish uchun, prujinali qATLAM QIYMOQ varaqsimon metallni pastga bosib turadi, bu esa to'qchaning sof chiqishiga imkon beradi.

Yakuniy jihatda, butun montaj turli boshqa komponentlar tomonidan quvvatlanadi va boshqariladi. Tillar —ular loyka, uretan yoki azot gazli prujinalar bo'lishi mumkin— shakllantirish jarayonida metallni ushlab turuvchi tayoqchalarni va bosim plastinkalarini ishlash uchun zarur kuchni ta'minlaydi. Katta yonlama kuchlarga duch keladigan matrisalarda dum bloklari va dum plastinkalari ushbu itarish kuchini so'rish va yo'nalish pinlarini egilishdan himoya qilish uchun qo'shiladi. Ekspertlarning fikricha, Ishlab chiqaruvchi , ushbu asosiy komponentlar eng oddiydan tortib eng murakkabigacha bo'lgan deyarli barcha tikuv matrisalarining asosini tashkil etadi.

Asboblar asosiy turlariga to'liq qo'llanma

O'z tarkibiy qismlaridan tashqari, matritsalar ular bajaradigan operatsiyalarga va murakkablik darajasiga qarab bir nechta turdagi guruhlarga bo'linadi. Matritsa turini tanlash detallarning murakkabligi, ishlab chiqarish hajmi va xarajatlarni tejash kabi omillarga bog'liq. Eng asosiy turi — bu Chiziq shaklidagi matritsa (yoki oddiy matritsa), u har bir pres urilishida bie martalik operatsiyani, masalan, egish yoki duralishni amalga oshiradi. Bu usul kam hajmli ishlab chiqarish yoki oddiy qismlarni yaratishda ko'proq qo'llaniladi, chunki u kamroq murakkab va arzonroq jihozlarni talab qiladi.

Ishlab chiqarishni yanada samarali tashkil etish uchun ishlab chiquvchilar yanada rivojlangan dizaynlarga murojaat qiladi. Bir bosqichli press urilishida bitta stantsiyada bir nechta kesish operatsiyalarini bajaradigan Murakkab kalip masalan, detalning markaziga teshik ochish bilan bir vaqtda uning tashqi konturini ham chetlatishi mumkin, shu tufayli u yuqori aniqlikda g'ildirak kabi tekis qismlarni ishlab chiqarish uchun ajoyib mos keladi. Bunga qarama-qarshi ravishda, Progressiv kalip har biri ketma-ket turli operatsiyalarni bajaruvchi stantsiyalar seriyasidan iborat. Metall plastinaning rulon shtampidan o'tkaziladi va har bir pres urilishida detal keyingi stantsiyaga o'tkaziladi, toki butunlay tayyor bo'lmaguncha. Shunday ekan, Standart o'lik bu usul murakkab detallarning yuqori hajmdagi ishlab chiqarish uchun ayniqsa tezkor va arzon ekanligini ta'kidladi.

Yana bir muhim toifasi — Tashish matritsasi , bu ketma-ket ishlov berish shabloniga o'xshaydi, lekin uzluksiz shtamp o'rniga alohida, ajratilgan plastinkalar bilan ishlaydi. Mexanik barmoqlar yoki robot qo'llar detalni bir stantsiyadan keyingisiga o'tkazadi. Bu avtomobil panellaridagi katta detallar uchun qulay, chunki ularni shtampda boshqarish qiyin. Murakkab loyihalar, ayniqsa avtomotot sohasida, maxsus ishlab chiqaruvchi bilan hamkorlik qilish juda muhim. Masalan, Shaoyi (Ningbo) Metal Teknologiyasi Co., Ltd. maxsus avtomobil shtamp shablonlarini yaratishda ustunlik qiladi va seriyali ishlab chiqarish uchun ilg'or jihozlarni talab qiladigan OEM va Birinchi darajali yetkazib beruvchilar uchun aniq yechimlar taklif etadi.

Maxsus ishlab chiqarish operatsiyalari uchun maxsus matritsalarni o'rganish

Ish jarayoniga asoslangan umumiy tasniflardan tashqari, ko'plab matritsalar bajaradigan maxsus vazifaga qarab nomlanadi. Ushbu maxsus, ko'pincha yagona operatsiyali matritsalar ishlab chiqarilayotgan detalga aniq xususiyatlarni berish uchun juda muhim. Masalan, Blanking matritsa faqatgina detaling tashqi shakli yoki konturini metall varaqning kattaroq bo'lakidan kesib olish uchun mo'ljallangan. Kesib olingan qism, ya'ni blank, keyingi operatsiyalarda ishlov beriladigan ishchi detallar sifatida qoladi. Bu avtomashina eshigi panellari kabi buyumlarning tekis shaklini shakllantirishdan oldin kesish kabi, ishlab chiqarish jarayonining dastlabki qadami bo'lishi hamda ko'pincha birinchi qadam bo'ladi.

Buning o'rniga, Chuqur matritsa qismning tashqi konturiga ta'sir qilmaydigan qism ichida teshiklar, yorliqlar yoki boshqa ichki xususiyatlarni yaratish uchun ishlatiladi. Bo'shatishdan farqli o'laroq, qayerda ajratilgan qism kerakli qism bo'lsa, o'tkazishda ajratilgan material (tirnoq) chiqindi sifatida tashlanadi. O'tkazish operatsiyalari maxsus matritsa yoki kengaytirilgan progressiv matritsaning bir qismi sifatida bajarilishi mumkin. Bo'shatish ham, o'tkazish ham metall kesishda asosiy kesish operatsiyalari bo'lib, turli ishlab chiqarish manbalarida, jumladan Shablon ishlab chiqarish haqida Vikipediya sharhi .

Boshqa maxsus shablonlar kesishdan ko'ra shakllantirishga e'tibor qaratadi. A Rel'efli matritsa varaq metallga ularning qalinligini o'zgartirmasdan ko'tarilgan yoki botirilgan dizaynlarni yaratish uchun ishlatiladi. Bu ko'pincha logotiplar, harflar yoki bezak elementlari uchun ishlatiladigan, mos keladigan to'qmoq va matritsaga ega bosish orqali amalga oshiriladi. Shunga o'xshash, a Tang qolip ishlov beriladigan detalga juda katta bosim o'tkazadi, shu tufayli metall matritsa o'yig'ining murakkab tafsilotlariga kirib boradi. Bu jarayon qismning har bir tomonida turli xususiyatlarni yaratishi mumkin va tangalar, medallar kabi yuqori batafsillik talab qilinadigan buyumlarni ishlab chiqarishda qo'llaniladi.

Koʻpincha soʻraladigan savollar

1. Matritsa komponenti nima?

Matritsa komponenti press-shtablada foydalaniladigan kattaroq matritsa to'plamining alohida qismidir. Ushbu komponentlar varaqsimetallni kesish yoki shakllantirish uchun birgalikda ishlaydi. Asosiy misollar orasida matritsa plastinkalari (asos), yo'naltiruvchi pinlar va bushinglar (tekislash uchun), ponslar (kesish yoki shakllantirishni amalga oshiradi) hamda materialni ponsdan ajratuvchi plyankalar mavjud.

2. Matritsa materiallarining turli turlari qanday?

Matritsalar odatda juda chidamli, iste'molga chidamli materiallardan tayyorlanadi. Eng keng tarqoqlari — qattiqlikka ega bo'lishi uchun qattirlash mumkin bo'lgan temir va uglerdagi maxsus qotishmalar bo'lgan asbob po'latlaridir. Juda yuqori hajmdagi yoki ishdan chiqish xavfli sohalarda kesish va shakllantirish uchun qat'iyatli qattiq volfram karbidi ko'proq ishlatiladi. Boshqa materiallarga vazni kamaytirish uchun matritsa tagliklari uchun alyuminiy, ishqalanishni kamaytirish uchun esa tiklanadigan plastinkalar va vтулкалар uchun alyuminiy-qalay qotishmasi kiradi.
