Modern İmalatta Kalıp Kavramını Anlamak

İmalatta kalıp nedir? Basitçe söylemek gerekirse, kalıp, uygulanan kuvvetle malzemeleri kesmek, şekillendirmek veya biçimlendirmek amacıyla tasarlanmış özel bir araçtır. Onu, ham maddeyi —metal levhalar, plastikler veya kauçuk olabilir— tutarlı ve tekrarlanabilir parçalara dönüştüren yüksek hassasiyetli bir kalıp ya da şablon olarak hayal edin. Bir akıllı telefon kılıfı, bir otomobil kapı paneli ya da hatta basit bir metal bağlantı parçası elinizde tuttuğunuzda, büyük ihtimalle bir imalat kalıbının eserini gözlemliyorsunuz.

Kalıp, malzemeleri işlevsel şekillere kesen ve biçimlendiren bir hassaslık aracıdır ve dört temel işlevi yerine getirir: konumlandırma, sıkma, işleme ve serbest bırakma.

İmalat Kalıbı Tanımı

"Kalıp" terimi, "verilen veya oynanan bir şey" anlamına gelen Latince "datum" kelimesinden gelir. İmalatta kalıplar tam olarak nedir? Bunlar, üretim sırasında büyük basınç ve kuvvete dayanacak şekilde tasarlanmış özel araçlardır. Basit kesme aletlerinin aksine, bir kalıp, elle imal edilmesi mümkün olmayan, çok sıkı toleranslara ve karmaşık geometrilere sahip parçalar üretmek için kullanılır.

The kalıp tanımı uzmanlar çalışır bu, birkaç temel özelliği kapsar. Bu araçlar genellikle devasa bir kuvvet üretebilen bir presin içine yerleştirilen iki yarım kısımdan oluşur. Üst ve alt bölümler, kesme, bükme, delme, kabartma, şekillendirme, çekme, germe ve damgalama gibi değer katılan işlemler gerçekleştirmek üzere birlikte çalışır. Bu çok yönlülük, kalıpları otomotivden tüketici elektroniğine kadar birçok sektörde vazgeçilmez kılar.

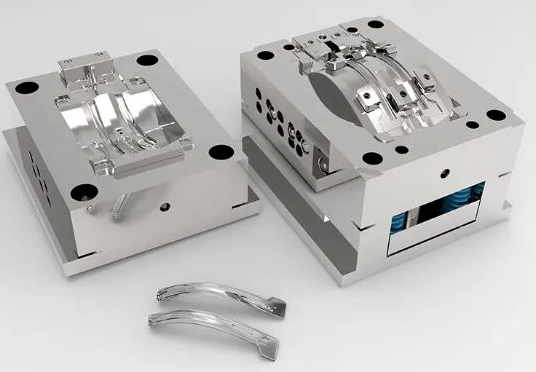

Ham Maddeden Hassas Parçaya

İmalatta kalıpların ne olduğunu anlamak, dönüştürücü güçlerini gördüğünüzde daha net hale gelir. Düz bir çelik levhanın bir pres makinesine girdiğini hayal edin. Saniyeler içinde aynı malzeme, delikleri, bükümleri ve yüzey özellikleriyle tam olarak şekillendirilmiş bir otomotiv bağlantı parçası olarak çıkar. Bu dönüşüm, kalıbın malzemeyi mühendislik tasarımı doğrultusunda kesin olarak kontrol edilen kuvvet uygulayarak şekillendirmesi sayesinde gerçekleşir.

Üretim tesisindeki atölye ortamında kalıplar, mühendislik tasarımları ile fiziksel ürünler arasındaki kritik bağlantıyı temsil eder. Aynı parçaların büyük ölçekli üretimini, dikkat çekici ölçüde tutarlı bir şekilde gerçekleştirmelerini sağlar; genellikle bakım gerektirmeden binlerce hatta milyonlarca bileşen üretirler. Kalıbın ne olduğunu ilk kez öğreniyor olmanız ya da üretim bilginizi derinleştiriyor olmanız fark etmez; bu temel aracı anlamanız, modern üretim yöntemlerini kavramanızı sağlar.

Kalıplar, günümüzün üretim ortamında önemlidir çünkü alternatif yöntemlerin ölçeklenebilirlik açısından eşleşemeyeceği şekilde hassasiyet, tekrarlanabilirlik ve verimliliği bir araya getirirler. Kalıp üretimiyle ilgili dokuz temel noktayı inceledikçe, bu dikkat çekici araçların modern endüstrinin talep ettiği zorlu gereksinimleri nasıl karşılamak üzere tasarlandığını, nasıl üretildiğini ve nasıl seçildiğini keşfedeceksiniz.

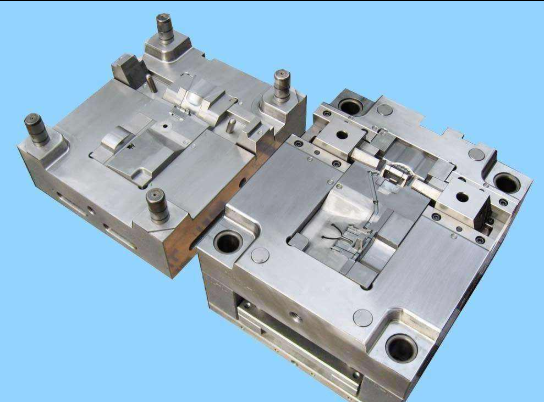

Kalıpların Türleri ve Üretim Uygulamaları

Seçim doğru sac kesme kalıbı üretim projenizin başarısı veya başarısızlığına neden olabilir. Her biri belirli uygulamalar için tasarlanmış çeşitli kalıp türleri mevcuttur; bu türler arasındaki farkları anlamak, üretim verimliliğinizi optimize etmenize, maliyetleri kontrol etmenize ve müşterilerinizin beklediği parça kalitesini sağlamanzı sağlar. Üretim sektörlerinde yaygın olarak kullanılan dört ana kalıp türünü inceleyelim ve her birinin ne zaman en uygun olduğunu açıklayalım.

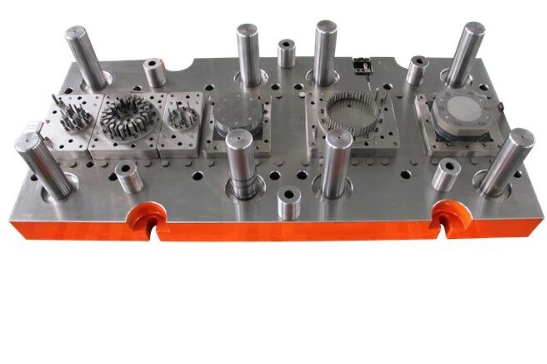

Yüksek Hacimli Üretim İçin İlerlemeli Kalıplar

Binlerce—hatta milyonlarca—aynı parçayı üretiyorsanız, ilerlemeli kalıplar eşsiz hız ve verimlilik sağlar. Bu metal pres kalıpları, malzeme şeridinin pres boyunca ilerlemesiyle sıralı olarak çalışan bir dizi istasyondan geçerek çalışır. Bunu, tek bir kalıp içine sıkıştırılmış bir montaj hattı olarak düşünebilirsiniz.

Nasıl çalıştığını şöyle açıklayabiliriz: Bir sac metal bobini presin içine beslenir ve her vuruşta malzeme bir sonraki istasyona ileri doğru hareket eder. Bir istasyon delikler açabilir, bir sonraki istasyon bir flanşı bükülebilir, diğeri fazla malzemeyi kesip atabilir ve son istasyon tamamlanmış parçayı serbest bırakmak için kesim yapabilir. Tüm bu işlemler hızlı bir ardışıklık içinde gerçekleşir; genellikle dakikada yüzlerce parça üretilebilir.

Bunun karşılığı nedir? Daha yüksek başlangıç tasarım ve kalıp maliyetleri. İlerlemeli (progressive) kalıp sistemleri, her istasyonun mükemmel şekilde hizalanmasını sağlamak için titiz planlama ve hassas mühendislik gerektirir. Ancak büyük üretim miktarlarında parça başına maliyet önemli ölçüde düşer; bu nedenle bu yöntem, uzun vadeli ve yüksek hacimli projeler için oldukça ekonomiktir. Otomotiv üreticileri, elektronik ürün üreticileri ve ev aletleri üreticileri, bağlantı parçaları, terminaller ve yapısal takviyeler gibi bileşenler için sıkça ilerlemeli (progressive) kalıp sistemlerine başvururlar.

Çoklu İşlem Verimliliği İçin Bileşik Kalıplar

Karmaşıklık olmadan hassasiyet mi gerekiyor? Bileşik kalıplar, tek bir pres vuruşunda çoklu kesme ve delme işlemlerini gerçekleştirir. Malzemenin istasyonlar boyunca ilerletildiği ilerleyici kalıpların aksine, bileşik kalıplar tüm işlemleri aynı anda tamamlar—böylece sıkı toleransların en çok önemli olduğu daha basit, düz parçalar için idealdir.

Dış çapı ve iç deliği tek bir hızlı hareketle kesilen düz bir pul üretmeyi hayal edin. İşte bu, bileşik kalıpların sağladığı verimliliktir. Malzeme kullanımında verimli oldukları için hurda oranı düşük kalır; bu da doğrudan kar marjınızı etkiler.

Bileşik kalıpların daha basit yapısı, ilerlemeli kalıplara kıyasla daha düşük tasarım maliyetleri ve azaltılmış bakım gereksinimleri anlamına gelir. Ancak bu şekillendirme kalıplarının sınırlamaları vardır: karmaşık geometrilere sahip parçalar veya çoklu bükme ya da çekme işlemleri gerektiren parçalar için pek uygun değildir. Projeniz orta miktarlarda yüksek hassasiyetli düz parçalar gerektirdiğinde bileşik kalıplar, genellikle maliyet ile yetenek arasında ideal dengeyi sağlar.

Transfer Kalıpları: Karmaşık Parçalar İçin Esneklik

Parçalarınız ilerlemeli kalıplar için çok büyük veya çok karmaşık olduğunda ne olur? Bu durumda devreye transfer kalıbı presleme işlemi girer. Bu yöntem, bireysel parçaları bağımsız presleme istasyonları arasında mekanik olarak ya da manuel olarak taşır ve böylece parçaların işlenmesi ve yönelimi konusunda size daha fazla esneklik sağlar.

Transfer kalıpları, ilerlemeli kalıbın şerit formatına sığmayacak kadar büyük bileşenlerin üretiminde üstün performans gösterir. Tek bir üretim döngüsü içinde delme, bükme, çekme ve kenar kesme gibi çeşitli işlemler gerçekleştirilebilir; bu da daha karmaşık şekillerin ve daha derin çekmelerin mümkün olmasını sağlar. Otomotiv gövde panelleri, derin çekmeli muhafazalar ve karmaşık yapısal bileşenler genellikle bu yaklaşımı gerektirir.

Bu esneklik, bir maliyetle gelir. İşletim maliyetleri, karmaşık kurulum gereksinimleri ve bakım için gerekli olan uzman iş gücü nedeniyle daha yüksektir. Her üretim çalışması için kurulum süresi, özellikle karmaşık parçalarda daha uzun sürebilir. Ancak karmaşık bileşenlerin orta ila yüksek hacimli üretimleri için transfer kalıpları, diğer kalıplar ve presleme yöntemlerinin eşleşemeyeceği özelliklere sahiptir.

Doğru Kalıp Türünün Seçilmesi

Peki üreticiler bu seçenekler arasında nasıl karar verir? Karar genellikle dört temel faktöre dayanır:

• Parça Karmaşıklığı: Basit düz parçalar bileşik kalıpları tercih eder; karmaşık geometriler ise ilerlemeli veya transfer kalıpları yönünde bir eğilim yaratır.
• Üretim Hacmi: Yüksek üretim hacimleri, ilerleyici kalıp yatırımını haklı çıkarır; daha düşük üretim miktarları için bileşik veya taşıma kalıpları yaklaşımı tercih edilebilir
• Parça boyutu: Daha büyük parçalar genellikle taşıma kalıpları gerektirir; daha küçük bileşenler ise ilerleyici kalıp teknolojisiyle iyi çalışır
• Bütçe kısıtlamaları: Bileşik kalıplar daha düşük başlangıç maliyeti sunar; ilerleyici kalıplar ise ölçeklendikçe parça başına daha iyi ekonomi sağlar

Bu kalıp türlerini ve uygulama alanlarını anlamak, başarılı imalat projeleri için temel oluşturur. Ancak en iyi tasarlanmış bir kalıp bile, kalıbın işlevini yerine getirmesini sağlayan kaliteli bileşenlerin sorunsuz bir şekilde bir arada çalışmasına bağlıdır—bu da bizi her presleme kalıbının işlevini sağlayan temel yapı taşlarına götürür.

Bir İmalat Kalıbının Temel Bileşenleri

Bir kalıp dövme kalıbının düz metal levhayı hassas parçalara dönüştürmesini sağlayan iç yapısını hiç merak ettiniz mi? Kalıp bileşenlerini anlamak yalnızca akademik bir bilgi değil—sorun giderme yeteneğinizi, kalıp tedarikçileriyle iletişim kurma becerinizi ve kalıp tasarımı ile bakımına ilişkin bilinçli kararlar verme sürecinizi doğrudan etkiler. Her pres aracı içinde birlikte çalışan kritik bileşenleri inceleyelim.

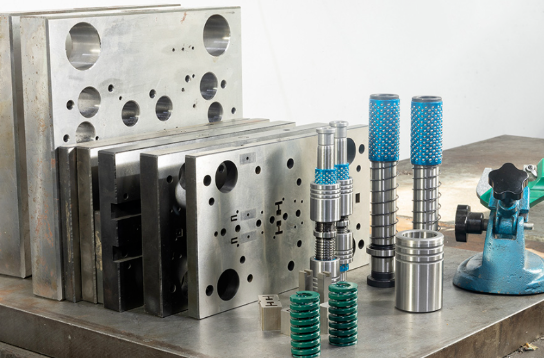

Kritik Kalıp Bileşenleri ve İşlevleri

A üretim kalıbı, birbirine bağlı çoklu parçalardan oluşur , her biri belirli bir işlevi yerine getirir. Moeller Precision Tool’a göre bu sekiz temel kalıp bileşeni, çoğu dövme işleminin temelini oluşturur:

• Kalıp Plakaları (Ayaklar/Kümeler): Bu bileşenler, diğer kalıp araçlarının monte edildiği temeli oluşturur. Genellikle çelikten veya hafif alüminyum alaşımlarından üretilirler ve punch’ları (delici uçları), düğmeleri, yayları ve tutucuları kesin konumlarda tutar.
• Kılavuz Pimleri ve Burçlar: Bu hizalama bileşenleri, üst ve alt kalıp bölümlerinin doğrulukla birleşmesini sağlar. .0001 inçlik toleranslar içinde üretilmiş olup, farklı uygulamalar için sürtünmeli veya bilyalı yataklı tiplerde temin edilebilirler.
• Kalıp Çakaları: Kesme ve şekillendirme işlemlerinin işçileri olan punsalar, delik açmak veya bükülmeler oluşturmak amacıyla metal saça baskı uygular. Çeşitli burun şekillerinde gelirler—yuvarlak, oval, kare, altıgen veya özel konfigürasyonlar.
• Kalıp Düğmeleri: Punsalara karşıt olarak çalışan düğmeler, kesmenin karşı kenarını oluşturur. Genellikle malzeme kalınlığının %5–%10’u kadar daha büyük olacak şekilde punsa göre hafifçe kaydırılmıştır; bu da temiz kesim için gerekli olan "kalıp kırılması"nı sağlar.
• Kalıp Yayları: Bu yüksek kuvvetli sıkıştırma yayları, şekillendirme ve sökme işlemlerinde malzemelerin tutulması için gerekli basıncı sağlar. Mekanik bobin yayları ve azot gazlı yaylar en yaygın tiplerdir.
• Kalıp Tutucular: Top kilidi, omuzlu ve trompet başlı tutucular, kesme ve şekillendirme bileşenlerini kalıp ayakkabılarına sabitlerken bakım sırasında hızlı punsa çıkarma imkânı tanır.
• Çıkartıcı Plakalar: Her işlem sonrasında kesme punch'larını çevreleyen malzemenin çökmesini önlemek için punch gövdelerinden metal çekmeyi veya soyulmasını sağlayan yaylı plakalar.
• Basınç Yastıkları: Bunlar, kesme ve şekillendirme süreçleri sırasında metalin düz kalmasını veya istenen şekli almasını sağlar; uygulanan kuvvet, gerekli bükme kuvvetine eşit ya da ondan daha büyük olur.

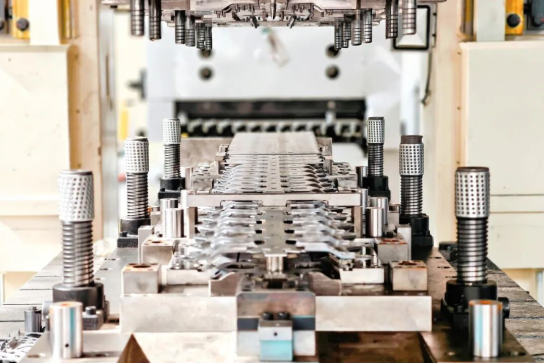

Bir kalıp presi çevrim yaptığı zaman bu bileşenler tam uyum içinde çalışmak zorundadır. Pres plakası, üst kalıp tabanı aracılığıyla kuvvet uygular ve punch'ları malzemenin içinden geçirirken stripler ve pedler iş parçasını kontrol eder. Bu etkileşimi anlayarak, pahalı duruş sürelerine neden olabilecek sorunları önceden tespit edebilirsiniz.

Kalıp Parçalarının Birlikte Çalışma Şekli

Bireysel bileşenlerin ötesinde, pres uygulamaları için tasarlanan her kalıp dört temel işlevi yerine getirir. Bu işlevlerin birbiriyle nasıl bağlantılı olduğunu görselleştirmek, doğru bileşen seçiminin ve hizalamanın neden bu kadar önemli olduğunu açıklamaya yardımcı olur.

Konumlandırma: Kesme veya şekillendirme işleminden önce malzemenin tam olarak konumlandırılması gerekir. Yönlendirme pimleri, daha önce delinen deliklere girerek şeridin sonraki işlemler için hizalanmasını sağlar. Kılavuz raylar, malzemenin yanal hareketini sınırlandırır. Bir metal şeridin ilerleyen kalıp (progressive die) içine beslenmesini hayal edin: yönlendirme pimleri, her istasyonun malzemeyi tam olarak doğru konumda almasını sağlayarak milyonlarca parça boyunca ölçüsel toleransların korunmasını garanti eder.

Sıkıştırma: Konumlandırıldıktan sonra malzeme sıkıca tutulmalıdır. Basınç pedleri ve sökme plakaları aşağı yönlü kuvvet uygulayarak kesme veya şekillendirme sırasında hareketini önler. Örneğin bir silme bükme (wipe bending) işlemi düşünün: basınç pedi, metalin kaymaması için bükme kuvvetine eşit ya da daha büyük bir kuvvet uygulamalıdır. Yetersiz basınç tutarsız bükümlere neden olur; fazla basınç ise malzemenin çatmasına yol açabilir.

Çalışma: Dönüştürme burada gerçekleşir. Kalıp çakmaları, malzemenin içinden kalıp düğmelerine doğru iner ve delikler oluşturur veya kesme parçaları oluşturur. Şekillendirme çakmaları, malzemeyi kalıp boşluklarına iter ve bükümler, çekmeler veya kabartma özellikler oluşturur. Çakma ile düğme arasındaki hassas ilişki—o kritik %5-%10 boşluk—kenar kalitesini ve takım ömrünü belirler.

Serbest bırakma: İş vuruşundan sonra parçaların takımdan temiz bir şekilde ayrılmasını sağlamak gerekir. Yaylı sökücüler, çakmalar geri çekilirken malzemeyi çakmalardan iter. Çekme işlemlerinde, çıkarma pimleri şekillendirilmiş parçaları kalıp boşluklarından dışarı atar. Uygun serbest bırakma mekanizmaları olmadan malzeme çakmalara yapışır ve bu da hasara ve üretim gecikmelerine neden olur.

Bu dört fonksiyon, üretim sırasında sürekli olarak tekrarlanır; genellikle dakikada yüzlerce kez. Kalıp bileşenleri arasındaki etkileşim, sadece parça kalitesini değil, aynı zamanda kalıbın ömrünü ve bakım sıklığını da belirler. Örneğin aşınmış kılavuz pimleri, delici ile buton arasında hizalama hatasına neden olur; bu durum her iki bileşenin aşınmasını hızlandırır ve kesim kalitesini düşürür.

Yaygın yapısal varyasyonlar, farklı parça gereksinimlerine uyum sağlamak için kullanılır. Bazı kalıplarda düz stripper (çekme) plakaları kullanılırken, diğerlerinde parça geometrisine uygun şekillendirilmiş stripper'lar kullanılır. Çekme yastıkları —aynı zamanda bağlayıcılar veya sac tutucular olarak da bilinir—derin çekme işlemlerinde metal akışını kontrol eder ve buruşma veya çatlama oluşumunu önler. Bu varyasyonları anlayarak, yeni kalıp belirtirken gereksinimlerinizi açık ve net bir şekilde ifade edebilirsiniz.

Kalıp bileşenleri ve bunların birbirleriyle olan etkileşimleri konusunda sağlam bir bilgiye sahip olduğunuzda, bu unsurların tasarım ve mühendislik sürecinde nasıl bir araya geldiğini incelemeye hazırsınız—burada kavramlar üretimde kullanılabilir kalıplara dönüşür.

Kalıp Tasarımı ve Mühendislik Süreci

Aslında kalıp yapımı nedir? Bu, çelik blokları şekillendirmek için tornalama işleminden çok daha fazlasıdır. Kavram eskizi aşamasından üretimde kullanıma hazır kalıba kadar olan süreç, sistematik mühendislik kararları, ileri düzey simülasyonlar ve tekrarlayan iyileştirme adımlarını içerir. Bu süreci anlamak, gerçekçi beklentiler oluşturmanıza, kalıp ortaklarınızla etkili iletişim kurmanıza ve üretim zaman çizelgelerini aksatmaya neden olabilecek maliyetli hatalardan kaçınmanıza yardımcı olur.

Kavram Eskizinden Üretim Kalıbına

Her üretim kalıbı bir parça tasarımıyla başlar — ancak bu tasarım, önemli analiz ve uyarlama yapılmadan doğrudan kalıp üretimi için kullanılamaz. Yetkin bir kalıpcı, parçanın geometrisini inceler, olası üretim zorluklarını belirler ve kalite, verimlilik ve maliyet dengesini sağlayan bir süreç geliştirir. İşte tam kalıp tasarım iş akışı şu şekilde gerçekleşir:

1. Parça Analizi ve DFM İncelemesi: Mühendisler, müşteri parçasının tasarımını Üretilebilirlik İçin Tasarım (DFM) açısından analiz eder. GOHO Tech'ın kalıp imalat sürecine göre bu kritik ilk adım, güvenilir üretim sağlamak amacıyla çekme açılarının eklenmesini, duvar kalınlıklarının ayarlanmasını ve ayırma çizgilerinin tanımlanmasını içerir. DFM aşamasında bir hafta fazla harcamak, ileride yapılacak kalıp modifikasyonları için altı haftalık süre tasarrufu sağlayabilir.
2. İşlem Düzeni Geliştirme: İlerleyici kalıplar için bu, malzemenin istasyonlar boyunca nasıl aktığını gösteren şerit düzenlerinin oluşturulması anlamına gelir. Transfer takımları için ise mühendisler parçaların işlemler arasında nasıl hareket ettiğini haritalandırır. Bu aşamada malzeme verimliliği ve işlem optimizasyonu dikkatle incelenir.
3. Malzeme Akışı Simülasyonu: Herhangi bir çelik kesilmeden önce mühendisler, şekillendirme sırasında malzemenin tam olarak nasıl davranacağını öngören kalıp akışı simülasyonları çalıştırır. Bu dijital analizler, hava sıkışması, incelme veya geri yayılma gibi potansiyel kusurları tespit eder; bu sorunlar, sertleştirilmiş çelikte çözülmekten çok yazılımda çözüldüğünde çok daha düşük maliyetlidir.
4. Tolerans Planlaması: Mühendisler, kalıp ve son üretilen parçalar için boyutsal hedefleri ve kabul edilebilir varyasyonları belirler. Bu, malzemenin geri yayılması (springback), termal genleşme ve kalıbın öngörülen kullanım ömrü boyunca aşınma etkilerini de dikkate alır.
5. Detaylı Kalıp Tasarımı: Süreç onayıyla birlikte ayrıntılı 3B modelleme başlar. Her bileşen—delici uçlar, düğmeler, ayırıcılar, kılavuzlar—kesin teknik özelliklere göre tanımlanır. Tasarım, hem geometrik hem de fiziksel özellikleriyle malzemenin tam yelpazesine uyum sağlamalıdır.
6. Tasarım İncelemesi ve Onayı: Çapraz fonksiyonlu ekipler, üretim uygulanabilirliğini, bakım erişilebilirliğini ve operatör güvenliğini göz önünde bulundurarak tamamlanmış tasarımı inceler. Bu aşama sonrasında yapılan değişiklikler giderek daha maliyetli hâle gelir.
7. Çelik Seçimi ve Tedariki: Üretim hacmi ve malzeme gereksinimlerine dayanarak mühendisler uygun kalıp çeliklerini belirtir. Yüksek hacimli kalıplar için termal direnç açısından premium sınıf çelikler (örneğin H13) gerekebilir; düşük hacimli uygulamalar için ise daha ekonomik seçenekler tercih edilebilir.
8. Kalıp İşleme ve Montaj: CNC freze tezgâhları ve EDM makineleri, çelik blokları hassas bileşenlere dönüştürür. Bunu ısı işlemi takip eder; üretim dayanıklılığı için gerekli sertliği sağlar. Nihai montaj, tüm bileşenleri bir araya getirir.
9. Deneme ve Doğrulama: Tamamlanan kalıp, boyutsal doğrulama amacıyla örnek parçalar üretmek üzere deneme çalıştırılmalarına tabi tutulur. Kalıp, genellikle minimum 1,67 Ppk değerini sağlayan yetenek gereksinimlerini karşılayana kadar üretim onayı alamaz.

Kalıp Başarısı İçin Mühendislik Düşünceleri

Bazı kalıplar yıllarca kusursuz çalışırken diğerleri sürekli ayarlama gerektirir. Bunun cevabı, genellikle tasarım sürecinin erken aşamalarında alınan mühendislik kararlarında yatmaktadır. Bir üretim kalıbının beklentileri karşılayıp karşılamayacağını belirleyen birkaç faktör vardır.

Parça Geometrisi Karmaşıklığı Belirler: Düzgün özelliklere sahip basit düz parçalar, doğrudan kalıp gereçlerini gerektirir. Derin çekmeler, dar yarıçaplar veya asimetrik özellikler eklediğinizde karmaşıklık hızla artar. Her büküm, delik veya kabartma detayı, buna karşılık gelen kalıp bileşenlerini gerektirir ve her bileşen komşularıyla mükemmel şekilde etkileşime girmelidir. On özellik içeren bir parça, on iki ya da daha fazla istasyonlu bir ilerleyici kalıba ihtiyaç duyabilir; her istasyon potansiyel hata noktaları ekler.

CAE Benzetimi Yinelemeleri Azaltır: Bilgisayar destekli mühendislik, kalıp imalatını kökten değiştirmiştir. Modern şekillendirme benzetimi yazılımı malzemenin davranışını dikkat çekici doğrulukla tahmin eder ve mühendislerin birden fazla tasarım alternatifini dijital ortamda test etmelerine olanak tanır. Son zamanlarda bir üretici, üç farklı döküm ağzı tasarımını benzetimde test etmiş; yalnızca üçüncü seçenek kritik bir sızdırmazlık alanında hapsolmuş havayı ortadan kaldırmıştır. Bu dijital yineleme bir gün sürmüştür; sorunun kalıp üretildikten sonra tespit edilmesi ve düzeltilmesi ise haftalar almıştır.

Benzetim sırasında dikkat edilmesi gereken hususlar şunlardır:

• Malzeme incelmesi analizi—genellikle geleneksel şekillendirme sırasında %15 maksimuma sınırlıdır
• Nihai boyutların doğruluğu için geri yayılma tahmini
• Olası çatlak konumlarını belirlemek amacıyla gerilme dağılımı
• Sıcak şekillendirme işlemlerinde sıcaklık etkileri

Tolerans Birikimi Önemlidir: Bir işeleme kalıbındaki her bileşen, nihai parçanın doğruluğuna katkı sağlar. Kılavuz pim boşlukları, punch- buton hizalaması ve montaj yüzeyinin düzgünlüğü gibi faktörler birikerek toplanır. Deneyimli kalıp çizim uygulamaları bu birikimleri dikkate alır ve en olumsuz kombinasyonlarda bile kabul edilebilir parçalar üretmeyi sağlar.

Bakım Erişimi Uzun Ömürlülüğü Etkiler: Üretim kalıpları düzenli bakım gerektirir—keskinleştirme, bileşen değişimi ve ayarlamalar. Kritik bileşenleri diğer yapılar altında gizleyen tasarımlar bakım sürecini zorlaştırır. Tecrübeli tasarımcılar, bakım kolaylığı sağlamak için erişim pencereleri, hızlı değişim özellikleri ve standartlaştırılmış bileşenler sunar; bu sayede kalıp presinden çıkarılmadan bakım yapılabilir.

Mühendislik yatırımı ile kalıp performansı arasındaki ilişki, açık bir örüntü izler: Detaylı başlangıç analizi, maliyetli alt akım sorunlarını önler. Tasarım aşaması aceleyle tamamlanan bir kalıp imalat projesi, yeterli geliştirme süresi verilen bir projeye kıyasla genellikle yeniden işlenmeye harcanan toplam saat sayısı açısından daha fazla zaman gerektirir. Üretim hacmi arttıkça bu denklem daha da avantajlı hâle gelir: Uzatılmış mühendislik maliyeti daha fazla parça üzerinden yayılırken, üretilen her bir birimi etkileyen kalite sorunlarının önüne geçilir.

Tasarım tamamlandıktan ve mühendislik doğrulaması yapıldıktan sonra dikkat, kalıp performansı ve ömrü üzerinde derin etkisi olan bir karara yönelir: malzeme seçimi. Takım çeliği sınıfları, karbür ve özel malzemeler arasında yapılacak seçim, hem başlangıç yatırımını hem de uzun vadeli işletme maliyetlerini belirler.

Kalıp Malzemeleri ve Seçim Kriterleri

On yıllarca çalışan bir kalıbı, aylar içinde aşınan bir kalıptan ayıran nedir? Genellikle cevap, malzeme seçimiyle ilgilidir. Doğru kalıp çeliğini seçmek ya da karbürün daha mantıklı olduğu durumları belirlemek, doğrudan takım ömrünü, bakım sıklığını ve ürettiğiniz her parçanın kalitesini etkiler. Ancak bu karar, ilk bakışta her zaman açık olmayan bazı uzlaşma gerektiren unsurları içerir.

Kalıp Ömrü İçin Takım Çeliği Seçimi

Takım çelikleri, çoğu kalıp uygulama senaryosunda temel malzeme olarak kalmaya devam etmektedir. Dayton Lamina’nın teknik kılavuzuna göre, takımların delme ve imalat uygulamalarında kullanılması amacıyla özel olarak tasarlanan takımlar, farklı derecelerle belirli gereksinimlere optimize edilmiştir. Anahtar nokta, belirli işleminiz için en çok önemli olan özellikleri anlamaktır.

Darbe dayanımı ile aşınmaya dayanıklılık: Bu, her kalıp tasarımı mühendisinin karşılaştığı temel uzlaşma durumudur. Darbe dayanımı—darbe altında çatlama ve kırılmaya direnme yeteneği—alaşım içeriği arttıkça genellikle azalır. Bununla birlikte, daha yüksek alaşım içeriği, çelikte daha fazla karbür oluşumuna neden olur ve bu da aşınmaya dayanıklılığı büyük ölçüde artırır. Her ikisini aynı anda maksimum seviyeye çıkarmak mümkün değildir.

İnce paslanmaz çelik kesimi için kullanılan bir metal kalıbı düşünün. Yüksek krom içeriğiyle dikkat çeken D2 takım çeliği, bu aşındırıcı uygulama için mükemmel aşınma direnci sağlar. Ancak aynı kalıp önemli darbe yüklerine maruz kalırsa D2 çelikten yapılmış kalıp çentiklenebilir. S7 veya H13 gibi daha üstün tokluğa sahip çelikler bu darbeleri daha iyi emer—ancak sürekli aşınmaya karşı daha hızlı aşınacaktır.

Isıl işlem, malzeme sınıfı seçimi kadar önemlidir: Aynı çelikten yapılmış bir kalıp, uygulanan ısıl işleme bağlı olarak çok farklı performans gösterebilir. Dayton’un metalurji uzmanlarının da belirttiği üzere, presleme uygulamaları tokluk açısından yüksek talepler ortaya koyar ve bu nedenle aynı çelik sınıfından üretilen kesme takımlarında uygulanan ısıl işlem protokolleriyle farklılık gösterir. Doğru önisıtmalar, bekleme süreleri, su verme ve temperleme süreçleri, ham çeliği üretimde kullanıma hazır takımlara dönüştürür. Bu adımlardan herhangi birini atlayıp ya da kısaltıp geçerseniz, en üst düzey malzemeler bile beklenen performansı gösteremeyecektir.

Basınç dayanımı—sıkça göz ardı edilen bir özellik—bir kalıp ile şekillendirilmiş parçanın şekil değiştirmeden önce ne kadar kuvvete dayanabileceğini belirler. Molibden ve tungsten gibi alaşım elementleri bu özelliği artırır ve böylece M2 gibi çelikler, aşırı şekillendirme basınçları gerektiren işlemler için uygundur.

Karbid Ne Zaman Ekonomik Olur?

Tungsten karbür, kalıp malzemelerinin en üst düzey sınıfını temsil eder—ve buna uygun olarak fiyatlandırılır. California İş Dünyası Dergisi’ne göre , karbid, aşındırıcı ortamlarda çelik eşdeğerlerinden 10 ila 100 kat daha uzun ömürlü olabilir. Bu bir yazım hatası değildir—doğru şekilde uygulanan karbid kesici takımları, kullanım ömründe on katlık (büyüklük mertebesi) iyileşmeler sağlar.

Peki neden herkes karbid kullanmıyor? Karbidin uygulamasını sınırlayan birkaç faktör vardır:

• Kırılganlık: Karbid son derece serttir ancak tokluk açısından zayıftır. Bir karbid punch’ı beton zemine düşürürseniz çatlayabilir veya kırılabilir. Çelik ise yalnızca çukur oluşumuna uğrardı.
• İmalat Karmaşıklığı: Karbid, sinterlemeden sonra geleneksel yöntemlerle işlenemez. Şekillendirme işlemi için elmas taşlama gereklidir; bu da uygulanabilir geometrileri sınırlandırır ve üretim maliyetlerini artırır.
• Peşin Yatırım: Ham madde maliyetleri çelikten önemli ölçüde daha yüksektir ve özel imalat işlemleri ek maliyet getirir.

Karbid yatırımını ne zaman haklı kılar? Hesaplama, yalnızca satın alma fiyatından ziyade toplam sahiplik maliyeti üzerine odaklanır. Yılda milyonlarca elektrik bağlantı ucunu üreten bir ilerleyici kalıp örneğini düşünün. Aşınan bileşenleri bilenmek veya değiştirmek amacıyla üretim her durduğunda hem üretim kaybı yaşarsınız hem de işçilik maliyetleri oluşur. Çelik eşdeğerine göre beş kat daha pahalı olan ancak yirmi kat daha uzun ömürlü bir karbid takımı, daha sıkı toleransları uzun kullanım ömrü boyunca koruyarak önemli net tasarruflar sağlar.

Üretim hacmi kararı belirler: Yüksek hacimli uygulamalarda karbürün yüksek maliyeti daha fazla parça üzerinden amorti edilir; bu da parça başına maliyet avantajını giderek daha cazip hale getirir. Yılda 500.000 parça üreten bir kalıp, karbür kullanımını hiçbir zaman haklı çıkarmayabilir. Aynı tasarımın yıllık üretim hacmi 5 milyon parça olması durumunda ise karbür, bakım ve ölü zaman kayıplarındaki azalmayla birinci yıl içinde kendini amorti edebilir.

Sıcaklık faktörü de belirli durumlarda karbürü avantajlı kılar. Çelik, 400–500 °F (204–260 °C) üzerinde sertliğini kaybetmeye başlarken, karbür 1000 °F (538 °C) veya daha yüksek sıcaklıklara kadar özelliklerini korur. Sürtünme ısısı üreten yüksek hızda işlemler ya da sıcak şekillendirme süreçleri genellikle karbürün termal kararlığını gerektirir.

Birçok üretici, aşınmaya maruz kalan bölgelerde karbür takımları kullanırken kalıbın büyük kısmını takım çeliğinden oluşturarak karma bir yaklaşım benimser. Bu strateji, karbürün aşınmaya dayanıklılık avantajlarından en çok ihtiyaç duyulan yerlerde yararlanmayı sağlarken toplam kalıp yatırımı üzerinde kontrolü korur.

Kalıp performansı için temel oluşturan malzeme seçimiyle birlikte, farklı kesme ve kalıplama yöntemlerinin bu malzemeleri nasıl uyguladığını anlamak, üretim operasyonlarınızı optimize etmek için bir sonraki kritik husustur.

Kalıp Kesimi ve Kalıplama Operasyonları Açıklanıyor

Kalıp kesimi nedir ve üreticiler neden farklı uygulamalar için farklı yöntemleri tercih eder? Kalıp kesim yöntemlerini ve kalıplama operasyonlarını anlamak, üretim gereksinimlerinize uygun yaklaşımı seçmenize yardımcı olur—milyonlarca etiket üretiyor olmanız ya da otomotiv gövde panelleri şekillendiriyor olmanız fark etmez. Bu kritik üretim kararlarını şekillendiren temel farklılıkları inceleyelim.

Karşılaştırılan Kalıp Kesim Yöntemleri

Temelde die cut (kesim kalıbı) nedir? Kesim kalıbı, malzemeyi istenen şekillerde ayırdığında oluşturulan hassas biçimli parçalardır. Bir kurabiye kesici kalıbının hamuru delip geçmesini düşünün—bu, bir die cutter'ın (kesim kalıbı makinesi) yaptığı şeyin temelidir; ancak bu makine kağıttan ağır kalibreli metale kadar çeşitli malzemelerle çalışır. İki ana makine tabanlı die cutting yöntemi, temelde farklı üretim ihtiyaçlarına hizmet eder.

Düz yatak matris kesimi malzemeyi düz bir yüzeye yerleştirirken, kesim kalıbını taşıyan bir platen dikey yönde hareket ederek kesimleri gerçekleştirir. Buna göre Rhyguan’ın teknik karşılaştırmasına göre , düz tezgâhlı makineler daha kalın malzemeleri etkili bir şekilde işleyebilir ve levha formundaki hammaddeleri kabul edebilir. Bunun karşılığı nedir? Üretim hızları daha yavaştır; bu nedenle bu yöntem, küçük parti miktarları için idealdir.

Rotary die cutting malzemeyi silindirik bir kalıp ile bir tokmak silindiri arasında sürekli olarak besler. Silindirler döndükçe kesme kenarları, malzemeyi temiz kesimler veya delikler oluşturmak üzere tokmak üzerine sıkıştırır. Bu sürekli işlem, endüstriyel kalıp kesme makinesi uygulamaları için önemli ölçüde daha yüksek üretim kapasitesi sağlar.

• Üretim hızı: Döner sistemler yüksek hacimli üretimlerde üstün performans gösterir; düz tezgâh yöntemleri ise daha küçük partiler için uygundur.
• Malzeme Kalınlığı: Düz tezgâh sistemleri daha kalın ham maddeyi işleyebilir; döner sistemler ise daha ince ve esnek malzemelerle en iyi sonuçları verir.
• Hassasiyet: Döner kalıp kesiciler daha dar toleranslara ulaşır; silindirler arasındaki runout (dönme ekseni sapması) kontrolünü çok dar aralıklar içinde sağlar.
• Yüzey kesimi özelliği: Döner sistemler etiketler ve çıkartmalar için yüzey kesimi yapabilir; düz tezgâh makineleri genellikle bu işlemi gerçekleştiremez.
• Takım Maliyetleri: Düz tezgâh kalıpları daha düşük maliyetlidir ve daha hızlı geliştirilir; döner kalıplar başlangıçta daha yüksek yatırım gerektirir ancak büyük miktarlarda birim maliyetleri düşürür.
• Malzeme formatı: Düz tezgâh sistemleri levha formatındaki malzemeleri kabul eder; döner sistemler ise sürekli rulo beslemeli malzeme gerektirir.

Metal uygulamaları için bir kesme kalıbı genellikle kalın kesitli malzemeler için düz tezgâh yapılandırmalarını kullanırken, etiket ve ambalaj üreticileri hız avantajları nedeniyle döner sistemleri tercih eder. Seçiminiz, malzeme türüne, üretim hacmine ve hassasiyet gereksinimlerine bağlıdır.

Vurma İşlemleri ve Pres Gereksinimleri

Kesmenin ötesinde, kalıplar imalatta üç ayrı işlem kategorisi gerçekleştirir: kesme, şekillendirme ve çekme. Her bir işlem, pres ekipmanları ve kalıp tasarımı üzerinde farklı talepler oluşturur.

Kesme İşlemleri boşaltma, delme, kenar kesme ve kesme işlemlerini içerir. Bu işlemler, malzemenin kesme kuvvetleriyle ayrılmasını sağlar—yani bir punch’ı malzemenin içinden geçirerek bir kalıp açıklığına doğru iter. Otomotiv endüstrisi, kesme işlemlerine, keskin kenar kalitesine sahip bağlantı parçaları, takviye elemanları ve yapısal bileşenler üretmek için güvenmektedir.

Şekillendirme işlemleri malzemeyi ayırmadan bükme, uzatma veya sıkıştırma işlemidir. Bükme işlemi ile kenarlıklar ve kanallar oluşturulur; kabartma işlemi ile yüzeyde kabartılı özellikler elde edilir; para basma (coining) işlemi ise ince detaylar ve boyutsal doğruluk elde etmek için aşırı basınç uygular. Elektronik üreticileri, bağlantı elemanı muhafazaları ve ısı emicileri için şekillendirme işlemlerini yoğun şekilde kullanır.

Çekme işlemleri düz sac parçaları üç boyutlu şekillere dönüştürür—kupalar, kutular ve karmaşık muhafazalar. Pişirme tava gibi tüketici ürünleri, içecek kapları ve ev aleti bileşenleri gibi ürünler, dikişsiz ve yapısal olarak sağlam muhafazalar oluşturmak için derin çekme süreçlerine dayanır.

Doğru pres tonajının hesaplanması, kalıpları hasara uğratmadan ve kusurlu parça üretmeden başarılı işlemler gerçekleştirmeyi sağlar. Dayton Rogers’a göre temel tonaj formülü şöyledir:

T = P x Th x C

T, ton cinsinden gereken basıncı; P, inç cinsinden kesim çevresini; Th, malzeme kalınlığını; C ise bir malzeme sabitini (kesme mukavemetinin 2000’e bölünmüş değeri) temsil eder. Örneğin, 0,050" kalınlığında yarı sert soğuk haddeleme çeliğinde 12 inçlik bir çevre kesimi için gereken kuvvet şöyledir: 12 × 0,050 × 32 = 19,2 ton.

Malzeme sabitleri büyük ölçüde değişir—yumuşak alüminyum için bu değer 11 iken, yarı sert paslanmaz çelik için 50’dir. Gerekli tonajın alt tahmini, eksik kesimlere ve takım aşınmasının hızlanmasına neden olur; fazla tahmin ise enerji israfına ve ekipmana gereğinden fazla yüklenmeye yol açar.

Pres hızı değerlendirmeleri, üretkenlik ile kalite arasında denge kurmayı amaçlar. Daha yüksek hızlar üretim miktarını artırır ancak sürtünme yoluyla daha fazla ısı oluşturur; bu da malzeme özelliklerini ve takım ömrünü olumsuz etkileyebilir. Karmaşık şekillendirme işlemlerinde, malzemenin yırtılmadan akmasını sağlamak için genellikle daha düşük hızlar gerekir. Üretim mühendisleri, bu parametreleri belirli parça gereksinimlerine, malzeme özelliklerine ve kalite hedeflerine göre optimize eder.

Bu işlemsel farklılıkları anlayarak, kalıp tedarik ederken gereksinimlerinizi açık bir şekilde iletebilirsiniz. Ancak mükemmel tasarlanmış ve işletilmiş olsalar bile kalıpların sürekli izlenmesi gerekir—bu da üretimi sorunsuz şekilde sürdüren bakım uygulamalarına bizi götürür.

Kalıp Bakımı ve Ömür Optimizasyonu

Milyonlarca kaliteli parça üreten bir kalıp ile üretim hattınızı beklenmedik şekilde durduran bir kalıp arasındaki fark nedir? Genellikle bu fark, bakımdan kaynaklanır. JVM Manufacturing’e göre, yetersiz bakım görmüş araçlar ve kalıplar üretim kalitesini ve verimliliğini ciddi şekilde etkileyebilir; buna karşılık beklenmedik arızalar üretim planlamasını bozar ve maliyetli acil durumlar yaratır. Üretimdeki kalıpların nasıl arıza yaptığına dair bilgi sahibi olmak ve bu arızaların ortaya çıkmasından önce önlem almak, doğrudan kar marjınızı etkiler.

Uzun Ömürlü Kalıplar İçin Önleyici Bakım

Kalıbın bakımını araç bakımı gibi düşünün. Motorunuzun sıkışmasına kadar bekleyip sonra yağ değiştirmek istemezsiniz. Aynı mantık makine kalıpları için de geçerlidir: düzenli bakım, felaket niteliğinde arızaları önler ve kullanım ömrünü önemli ölçüde uzatır. Etkili bir bakım programı şöyle görünür:

• Düzenli görsel denetimler gerçekleştirin: Üretim süreçlerinden önce ve sonra, aşınma, çatlak veya hasar belirtilerini tespit etmek amacıyla çalışma yüzeylerini ve kesme kenarlarını inceleyin. Gelişmekte olan sorunları gösteren kenar döküntüleri, çizikler veya renk değişikliklerine dikkat edin.
• Uygun yağlama uygulayın: Hareketli yüzeyler arasındaki sürtünmeyi azaltarak ısı birikimini ve malzeme yorgunluğunu önleyin. Farklı işlemler için özel yağlayıcı tipleri gerekir: yüksek hız uygulamaları için yağlar, rulmanlar ve mafsallar için gresler, aşırı sıcaklıklarda kullanılan katı yağlayıcılar.
• Bileyme programlarına uygun hareket edin: Taşlama ve honlama işlemleri, kesme kenarlarının orijinal geometrisini ve keskinliğini geri kazandırır. Düzenli olarak yapılan yenileme işlemi, bozulmuş kenarların sağlayamayacağı toleransları ve yüzey kalitesini korur.
• Hizalama ve kalibrasyonu kontrol edin: Üst ve alt kalıp bölümlerinin tam olarak birleştiğini doğrulayın. Hizalama hatası, punch'lar, butonlar ve yönlendirme bileşenlerinde aşınmayı hızlandırırken parça kalitesini de düşürür.
• Uygun shim'ler kullanın: Doğru shimleme, açıklıkları ve konumsal doğruluğu korur. Yanlış shim seçimi, eşitsiz kesimlere, aşırı aşınmaya ve potansiyel takım hasarına neden olur.
• Gelişmiş muayene tekniklerini uygulayın: Ultrasonik test ve manyetik parçacık muayenesi, görsel inceleme ile tespit edilemeyen yüzey altı kusurları tanımlar ve sorunları arızalara dönüşmeden önce yakalar.

Planlama, görevlerin kendisi kadar önemlidir. Planlı duruş süreleri sırasında yürütülen önleyici bakım, üretim sırasında kesintilere engel olur. Buna göre Vacaero'nun arıza analizi araştırması , taşlamaya bağlı olarak değerlendirilen birçok çatlak sorunu aslında daha önceki işlem adımlarından kaynaklanmaktadır — bu da sistematik bakımı, tekil kontrollerin kaçırabileceği sorunları tespit etmesi açısından neden bu kadar önemli hale getirir.

Kalıp Arızasının Erken Uyarı Belirtilerini Tanımak

Kalıplar genellikle uyarı vermeden nadiren arızalanır. Erken belirtileri tanımak, sorunları üretim durdurucu acil durumlara dönüşmeden önce küçük çapta gidermenize yardımcı olur. Kalıp imalatı sektöründe yaygın arıza türleri şunlardır:

Giyinmek: Kesme kenarlarında ve şekillendirme yüzeylerinde kademeli malzeme kaybı. Parçaların üretimi için daha fazla kuvvet gerekmeye başlamasını, kenarların netliğini yitirmesini veya boyutların tolerans dışına çıkmasını fark edersiniz. Aşındırıcı malzemeler işlenen kalıplarda veya yeterli yağlama yapılmadan çalışan kalıplarda aşınma hızlanır.

Çipleme: Kesme kenarlarından küçük parçaların kırılması—genellikle aşırı sertlik, darbe yüklemesi veya kalıba yabancı madde girmesi nedeniyle oluşur. Baskı parçalarında düzensiz kenar kalitesi veya pres çalıştırılırken duyulan alışılmadık seslere dikkat edin.

Galling: Kalıp ile iş parçası yüzeyleri arasında malzeme geçişi, pürüzlü noktalar ve yapışma sorunlarına neden olur. Yapışma (galling), genellikle yetersiz yağlama, aşırı basınç veya malzeme uyumsuzluğu göstergesidir. Parçalarda çizikler, kazınmalar veya malzeme bulaşması gözlenebilir.

Hizalama bozulması: Üst ve alt kalıp bileşenleri artık tam olarak uyuşmadığında, eşitsiz kesimler, tutarsız bükülmeler veya yönleyici pimlerde ve burçlarda hızlı aşınma gözlemlersiniz. Hizalama kaymaları yaşayan kalıp ekipmanları, üretim süreci boyunca boyutsal değişkenlik gösteren parçalar üretir.

Sorun giderme, sistematik gözlemle başlar. Parçalarda aniden kalite sorunları ortaya çıkarsa, son zamanlarda yapılan değişiklikleri kontrol edin—yeni malzeme partileri, pres ayarlarının değiştirilmesi ya da bakım faaliyetleri. Çatlak yüzeylerindeki ton rengi, aşırı ısıya maruz kalındığını gösterir ve bu durum taşlama veya işletme sorunlarına işaret eder. Çatlakların içindeki pas tabakası, sorunun kullanım sırasında değil, ısıl işlem sırasında oluştuğunu gösterir.

Kalıp işleme ortamı da ömrü etkiler. Sıcaklık, nem ve kirlilik kontrolü, hem kalıpların hem de parçaların kalitesini korur. Operatörler, anormal sesler, artan kuvvet gereksinimi veya görsel değişimler gibi uyarı işaretlerini tanıyacak şekilde eğitildiğinde, beklenmedik arızalara karşı ilk savunma hattınız olurlar.

Bakıma yatırım yapmak, yalnızca önlenen arızaların ötesinde getiri sağlar. İyi bakımlı kalıplar, kullanım ömürleri boyunca tutarlı parçalar üretir ve bu da hurda oranlarını ve kaliteyle ilgili maliyetleri azaltır. Bu tutarlılık doğrudan müşteri memnuniyetine ve öngörülebilir üretim ekonomisine dönüşür—ki bu da bizi kalıp imalat kararlarını yönlendiren maliyet faktörlerine getirir.

Maliyet Faktörleri ve Ekonomik Değerlendirmeler

Kalıp imalatına ne kadar yatırım yapılmalı ve bu yatırım ne zaman geri kazanılmalıdır? Bu sorular, satın alma yöneticilerini ve üretim mühendislerini gece gündüz düşündürür—ve bunun iyi bir nedeni vardır. Akıllı kalıp yatırımları ile pahalı hatalar arasındaki fark, genellikle yalnızca bir teklifte yer alan rakam değil, tam maliyet resminin anlaşılmasına bağlıdır.

İşte rahatsız edici gerçek: i̇lk fiyat odaklılığı, maliyetli bir kısa görüşlülük biçimidir bir şimşek çakışı gibi parlayan bir gölge görüntüsü gibi, düşük maliyetli bir teklif cazip görünse de, sonunda işletmenizi yüksek bakım maliyetleri, üretim darboğazları ve kalite sorunları gibi gizli maliyetlere sürükleyebilir. Kalıp üretimi maliyetlerini gerçekten belirleyen faktörleri inceleyelim ve yatırımınızı stratejik olarak nasıl değerlendireceğinizi öğrenelim.

Kalıp Yatırımı ROI Hesaplaması

Toplam Sahiplik Maliyeti (TCO), birincil değerlendirme ölçütünüz olarak satın alma fiyatını yerine geçmelidir. Başlangıç teklifi yalnızca buzdağının görünen ucudur; yüzeyin altında projeyi tanımlayan büyük maliyetler gizlidir. Profesyonel bir kalıp üretimi maliyet yapısı genellikle şunları içerir:

• Tasarım ve Mühendislik: Deneyimli mühendislerin sahip olduğu entelektüel sermaye: Üretilebilirlik Tasarımı (DFM) analizi, simülasyon ve optimizasyon
• Malzeme maliyetleri: Kalıbın iskeletini oluşturan takım çeliği, karbür uçlar ve özel alaşımlar
• İşleme ve imalat: Ham çeliği hassas bileşenlere dönüştüren CNC işlemleri, elektrik deşarjla imalat (EDM), taşlama ve ısıl işlem
• Montaj ve deneme: Bileşenlerin montajı, deneme çalıştırılmaları ve üretim kapasitesinin doğrulanması
• Genel giderler ve lojistik: Proje yönetimi, ambalaj, taşıma ve uygulanabilir vergiler

Ancak açık maliyetler, hikâyenin yalnızca bir kısmını anlatır. Gizli giderler üretim ve işletme süreçleri sırasında ortaya çıkar ve nihayetinde gerçek yatırım getirinizi şekillendirir. "Ucuz" bir kalıp imalatı araçlandırması kararı, genellikle çelik sınıfında, tasarım optimizasyonunda, işlenme hassasiyetinde veya ısıl işlemde yapılan uzlaşmaları işaret eder. Başlangıçta sağlanan tasarruflar, üretim sürecinde neredeyse kaçınılmaz olarak — katlanarak — geri döner.

Ucuz kalıpların yarattığı bu gizli maliyet unsurlarını göz önünde bulundurun:

• Sık Bakım Gereksinimi: Kusurlu yapısal tasarım veya yetersiz dayanım, üretim ekiplerini maliyetli acil müdahale döngülerine sürükleyen tekrarlayan arızalara neden olur
• Kalite sorunları: Düşük kaliteli malzemeler, tolerans sınırlarını daha hızlı aşan parçalar üretir; bu da hurda oranlarını ve müşteri şikâyetlerini artırır
• Üretim gecikmeleri: Profesyonel olmayan tedarikçilerle çalışmak, mühendislik ve satın alma ekiplerinizin zamanını orantısız ölçüde talep eder
• Tekrar işlenme maliyetleri: Tasarım kusurları ürün piyasaya sürüldükten sonra ortaya çıkarsa, seri üretim kalıplarını değiştirmek felaket niteliğinde olabilir

Kalıp Üretiminin Ekonomik Olarak Anlamlı Olduğu Zaman

Şekillendirme kalıbı üretimi ile alternatif teknolojiler—özellikle lazer kesim—arasındaki ilişki, ne zaman kalıp yatırımı üstün değer sağladığını gösterir. Hotean’ın üretim maliyet analizine göre, başa çıkma noktası üretim hacmine büyük ölçüde bağlıdır.

3.000 birimden az partili seri üretimlerde lazer kesim, 15.000 USD+’lik kalıp maliyetlerini ortadan kaldırarak genellikle baskı şekillendirmeye kıyasla %40 oranında maliyet azaltımı sağlar. Ekonomik hesaplama basittir: Baskı şekillendirmesi için kalıp maliyetleri 10.000–50.000 USD arasında değişmekte ve 4–8 haftalık önceden hazırlık süresi gerektirmektedir; bu nedenle küçük siparişler için ekonomik değildir. Bu küçük seri üretimlerde lazer kesim birim başına ortalama 8,50 USD iken baskı şekillendirmesi birim başına 14,20 USD maliyet oluşturmaktadır.

Ancak daha yüksek üretim hacimlerinde denklem kökten değişir. Kalıp şekillendirme maliyetlerinin nasıl amorti edildiğini göz önünde bulundurun:

Hacmin ötesinde, birkaç faktör kararları orta düzey miktarlarda bile kalıp imalatına doğru yönlendirir:

• Hassasiyet gereksinimleri: Sac şekillendirme işlemi ±0,3 mm toleranslar sağlar; lazer kesim ise ±0,1 mm’ye ulaşır. Sıkı tolerans gereksinimi olan uygulamalarda, üretim hacmine bakılmaksızın lazer kesim tercih edilmeye devam edebilir.
• Parça Karmaşıklığı: Derin çekmeler, karmaşık bükümler ve çok istasyonlu işlemler ilerleyici kalıp yaklaşımlarını avantajlı kılar.
• Malzeme Kalınlığı: Çoğu uygulamada sac şekillendirme, lazer kesime kıyasla daha kalın malzemeleri daha ekonomik şekilde işler.
• Yüzey pürüzlülüğü gereksinimleri: Kalıp şekillendirme tüm parçalarda tutarlı yüzey kalitesi sağlar; lazer kesim ise ısı etkilenmiş bölgeler bırakır.

Kalıp sektörü, yatırım getirisini (ROI) artırmak amacıyla giderek daha fazla modüler yaklaşım benimsemektedir. Standart tabanlara ve değiştirilebilir çekirdek takımlarına sahip kalıplar tasarlamak, gelecekteki ürün türevleri için tam kalıp yenileme yerine yalnızca yeni takımlara yönelik minimum yatırım yapılmasını sağlar. Bu strateji, üretim kalıpları varlıklarınızdan uzun vadeli maksimum değeri sağlamayı hedefler.

Akıllı satın alma, aynı zamanda kalıp ömrü sınıfını gerçek üretim ihtiyaçlarına uygun hale getirmeyi de içerir. 50.000 birimlik bir projede 1 milyon atışa dayanacak şekilde tasarlanmış Birinci Sınıf 101 kalıbı kullanmak kaynakların israfına neden olur. Buna karşılık, 1 milyon birimlik üretim için zorla kullanılan Birinci Sınıf 104 kalıbı ise sürekli duruş süreleri ve kalite sorunlarına yol açar. Aşırı yatırım yapmamak veya yetersiz mühendislik uygulamalarına başvurmamak için Teklif Talebi (RFQ) aşamasında uygun SPI kalıp sınıfını belirtin.

Bu maliyet dinamiklerini anlayarak, pasif fiyat karşılaştırıcısı konumundan stratejik karar vericiye dönüşürsünüz. Ancak mükemmel bir maliyet analizi bile, projenizi gerçekleştirebilecek yetkin bir üretim ortağı olmadan pek anlam ifade etmez—bu da bizi kalıp üreticisi değerlendirme ve seçimi konusuna getirir.

Kalıp Üretim Ortağını Seçme

Kalıp türlerini öğrendiniz, malzeme seçimini anladınız ve ROI'nizi hesapladınız. Şimdi tüm bu bilgilerin üretim başarısına dönüştürülüp dönüştürülmeyeceğini belirleyen karar geliyor: doğru kalıp üreticisini seçmek. Söz verilenleri teslim edemeyen bir ortakla iş birliği yapıyorsanız, kalıp ve takımlama uzmanlığınızın değeri ne olur? Kalıp imalat şirketleri arasından seçim yapmak, sistemli bir değerlendirme gerektirir—sadece teklifleri karşılaştırmak değil, aynı zamanda uzun vadeli performansı öngören yetkinlikleri değerlendirmek gerekir.

Risk yüksektir. LMC Industries'ın ortak seçimi rehberine göre, doğru sözleşme imalat ortağını seçmek bir işin hayatta kalmasını ya da başarısız olmasını belirleyebilir. Sadece bir tedarikçi değil, güvenilir bir danışman haline gelen bir üretici, ürün tasarımını optimize eder, üretimi kolaylaştırır ve maliyet verimliliğini artırır. Peki, üstün kalıp ve takımlama imalat ortaklarını yeterli tedarikçilerden ayıran unsurlar nelerdir? Bunları inceleyelim.

Kalıp İmalat Yetkinliğinin Değerlendirilmesi

Araç ve kalıp anlamını pratik terimlerle anladığınızda, bu yeteneklerin işlenebilirlik kapasitesini çok daha öteye taşıdığını fark edersiniz. Gerçekten uzman bir kalıpcı, mühendislik derinliği, üretim esnekliği ve zaman çizelgenizi etkilemeden sorunları önleyebilen problem çözme uzmanlığı getirir.

1. Sektöre özel deneyimi doğrulayın: Üretici, sizinkilere benzer projeleri gerçekleştirmiş mi? Kanıtlanmış otomotiv sektörü deneyimine sahip bir kalıpcı, dar toleranslar, yüksek hacimli üretim gereksinimleri ve OEM spesifikasyonları gibi özel zorlukları anlar. Sektörünüzden vaka çalışmaları veya referanslar isteyin; ilgili geçmişe sahip üreticiler, projenizin risklerini önemli ölçüde azaltır.
2. Mühendislik yeteneklerini değerlendirin: Parça tasarımınızı üretilebilirlik açısından optimize edebilirler mi? Çelik kesmeden önce malzeme davranışını öngören CAE simülasyon yeteneklerini araştırın. Uzman imalatçılar, metal deformasyonu ve geri yaylanma gibi zorlukları önceden tahmin eder ve buna göre tasarımları uyarlar. Güçlü mühendislik ekipleri, işlevsel gereksinimleri üretim verimliliğiyle dengeler.
3. Üretim kapasitesini ve ölçeklenebilirliği değerlendirin: Mevcut taleplerinizi karşılayabilir ve birlikte büyüyebilirler mi? Altyapılarının hem prototip partilerini hem de yüksek hacimli üretim süreçlerini yönetip yönetemeyeceğini değerlendirin. Değişen gereksinimlere uyum sağlayabilen bir ortak, işletmenizin gelişimiyle birlikte esneklik sağlar.
4. Kalite kontrol sistemlerini inceleyin: Tutarlı çıktıları sağlamak için hangi muayene prosedürleri uygulanır? Koordinat Ölçüm Makinesi (CMM) testleri, istatistiksel süreç kontrolü ve kusur takip sistemleri hakkında bilgi alın. Güvenilir ortaklar, tam izlenebilirlik sağlamak amacıyla kalite kontrolleri ve kullanılan malzemelerle ilgili ayrıntılı kayıtlar tutar.
5. İletişim uygulamalarını doğrulayın: Düzenli güncellemeler ve gerçek zamanlı ilerleme raporları sağlıyorlar mı? Etkili iş birlikleri, üretim süreci boyunca şeffaf iletişim üzerine kurulur. Olası ortakların, iş birliği ve yanıt verme konusundaki beklentilerinize uyum sağladıklarından emin olun.
6. Maliyet şeffaflığını gözden geçirin: Fiyatlandırma yapısı, dahil edilen tüm maliyetleri ayrıntılı şekilde belirtiyor mu? Güvenilir bir üretici, kalıp maliyetleri, malzeme maliyetleri, nakliye ücretleri ve olası revizyon maliyetleri gibi her unsuru kapsayan, bütçenizi etkileyebilecek gizli sürprizler içermeyen kapsamlı bir maliyet analizi sunar.
7. Konum ve teslimat sürelerini değerlendirin: Konumları teslimat programlarını ve nakliye maliyetlerini nasıl etkiler? Yakınlık, hızlı dönüş süresi açısından avantaj sağlar; ancak yurt dışı ortaklar, daha uzun teslimat süreleri ve lojistik karmaşıklığına karşın maliyet avantajı sunabilir.

Önem Arz Eden Kalite Standartları

Sertifikalar sadece duvar süsü değildir—sistematik kalite yönetimi konusunda doğrulanmış taahhütleri temsil eder. Endüstriyel takım kalıp ve mühendislik sağlayıcılarını değerlendirirken, sertifikasyon gereksinimleri operasyonel olgunluğu ve müşteri odaklılığına işaret eder.

ISO 9001 iSO 9001, belgelenmiş kalite yönetim sistemlerini ve sürekli iyileştirme süreçlerini göstererek temeli oluşturur. Ancak otomotiv uygulamaları için daha fazlasına ihtiyacınız vardır.

IATF 16949 otomotiv sektörüne özgü gereksinimlerle ISO 9001'e ek değer katar. Şuna göre Abbott Tool’un sertifikasyon özeti iATF 16949, tedarik zinciri boyunca kusur önleme ile varyasyon ve israf azaltımına vurgu yaparak sürekli iyileştirme sağlayan kalite yönetim sistemlerinin geliştirilmesine odaklanan bu standarttır. Bir şirket, IATF 16949’u uygulamadan önce öncelikle ISO 9001 sertifikasını almak zorundadır—ek gereksinimler, otomotiv mükemmelliğine bağlılığı gösterir.

Sertifikaların ötesinde, ilk geçiş onay oranlarını ve prototip dönüş sürelerini değerlendirin. %93 veya üzeri ilk geçiş onay oranı elde eden ortaklar, maliyetli yinelemeleri azaltan mühendislik doğruluğunu gösterir. Hızlı prototipleme yetenekleri—bazı üreticiler örnekleri en az 5 günde teslim eder—geliştirme sürecinizi hızlandırır ve daha hızlı pazar girişinizi sağlar.

Otomotiv pres kalıp seçeneklerini inceleyen okuyucular için Shaoyi'nin kapsamlı kalıp tasarımı ve imalat kabiliyetleri nitelikli ortakların sunduğu özellikleri örnekler: IATF 16949 sertifikasyonu, kusursuz sonuçlar için gelişmiş CAE simülasyonu, hızlı prototipleme ve yüksek ilk geçiş onay oranları. Mühendislik ekipleri, OEM standartlarına uygun, maliyet etkin kalıp imalatı sunar—başarılı kalıp ve kalıp imalatı ortaklıklarının gerektirdiği tam da bu yetenekler kombinasyonudur.

Unutmayın, bir kalıp üretimi ortağı, satın alma siparişlerini yerine getirmekten öte, başarınızla ilgilenen ve sizin ekibinizin bir uzantısı gibi çalışan bir ortak olmalıdır. Deneyim, yetenekler, kalite sistemleri ve iletişim uygulamaları konusunda sistematik bir değerlendirme yaparak projelerinizi ilk parça itibarıyla üretim başarısı için hazırlarsınız.

Üretimde Kalıplarla İlgili Sık Sorulan Sorular

1. Fabrikada bir kalıp nedir?

Kalıp, metal, plastik veya kauçuk gibi malzemeleri belirli şekillerde kesmek, biçimlendirmek veya şekillendirmek amacıyla fabrikalarda kullanılan özel bir hassas işleme aracıdır. Kalıplar kalıplar gibi çalışır ve dört temel işlevi yerine getirir: malzemenin konumunu belirlemek, sabitlemek (kılavuzlamak), işlemek (kesmek veya şekillendirmek) ve tamamlanmış parçayı serbest bırakmak. Kalıplar, aynı bileşenlerin büyük miktarlarda üretilmesini sağlar ve muazzam bir tutarlılıkla binlerce ya da milyonlarca parça üretilebilir; genellikle bakım gerektirmeden bu kadar parça üretilebilir.

2. Neden buna kalıp üretimi denir?

'Dövme kalıbı' terimi, 'verilen şey' veya 'ayarlanmış şey' anlamına gelen Latince 'datum' kelimesinden gelir ve bu, malzemeleri istenen şekillere dönüştürmek için kullanılan sabit bir araç olarak işlevini yansıtır. Dövme kalıbı üretimi, bu özel araçların tasarımını, mühendislik analizini ve üretimini kapsayan tam süreçtir. Bu süreç; parça analizi, malzeme akışı simülasyonu, tolerans planlaması, detaylı tasarım, çelik seçimi, hassas işleme, ısı işlemi, montaj ve doğrulama testleri gibi adımları içerir ve böylece seri üretime hazır kalıplar oluşturulur.

3. Üretimde kullanılan başlıca dövme kalıbı türleri nelerdir?

Dört ana tip, ilerleyici kalıplar, bileşik kalıplar, taşıma kalıpları ve birleşik kalıplardır. İlerleyici kalıplar, yüksek hacimli ve karmaşık parçalar için sıralı istasyonlar kullanır. Bileşik kalıplar, daha basit düz parçalar için tek bir strokta birden fazla işlem gerçekleştirir. Taşıma kalıpları, büyük veya karmaşık bileşenler için parçaları bağımsız istasyonlar arasında mekanik olarak taşır. Birleşik kalıplar, hem kesme hem de şekillendirme işlemlerini birleştirir; bu nedenle hem kesim (blanking) hem de şekillendirme gerektiren parçalar için kullanılır, örneğin kupa ve çekilmiş kabuklar.

4. Kalıp imalatının projem için uygun olup olmadığını nasıl anlarım?

Kalıp imalatı, genellikle 3.000–10.000 birim üzerinde üretim hacimlerinde ekonomik olarak anlamlı hale gelir; bu durumda kalıp maliyetleri etkili bir şekilde amorti edilir. 3.000 birimden düşük hacimlerde lazer kesim, 15.000 USD’ye varan kalıp yatırımını ortadan kaldırarak genellikle %40 oranında maliyet azaltımı sağlar. Kalıp imalatını, yüksek hacimlerde tutarlı kaliteye ihtiyaç duyduğunuzda, derin çekme gibi karmaşık şekillendirme işlemlerinde, kalın malzemelerde veya lazer kesimin ulaşamayacağı belirli yüzey parlaklığı gereksinimlerinde değerlendirin.

5. Bir kalıp imalatı ortağı seçerken nelere dikkat etmeliyim?

Sektöre özel deneyim, CAE simülasyonu da dahil olmak üzere mühendislik yetenekleri, üretim kapasitesi ve ölçeklenebilirlik, IATF 16949 gibi sertifikalara sahip kalite kontrol sistemleri, iletişim uygulamaları, maliyet şeffaflığı ve teslim süreleri değerlendirilmelidir. İlk geçiş onay oranları yüksek (%%93+), hızlı prototipleme yeteneğine sahip ortaklar aranmalıdır. Shaoyi gibi nitelikli ortaklar, kapsamlı kalıp tasarımı, kusursuz sonuçlar için gelişmiş simülasyon ve üretilebilirliği optimize eden mühendislik ekipleri sunar.
