TL;DR

Stansning av bilupphängningsreglagär är den branschstandardiserade tillverkningsprocessen för att balansera strukturell integritet med kostnadseffektivitet i massmarknadsfordon. Genom kallformning av höghållfast låglegerat (HSLA) eller borstål från plåt med hjälp av progressiv verktygsteknik uppnår tillverkare en komponent som vanligtvis är 20–35 % billigare än smidda alternativ och 15–30 % lättare än segjärn . Denna metod möjliggör skalbarhet i stora volymer med OE-nivås precision, och använder boxade eller öppna skal-designer för att möta de krävande kraven inom modern fordonsdynamik, inklusive minskad oavvecklad massa som krävs för elfordon (EV).

Tekniken bakom stansade reglagär

Tillverkning av stansade tvärslingor är en studie i precisionsteknik, långt bortom enkel metallböjning. Det innebär en sofistikerad arbetsflödesprocess som omvandlar platta stålskivor till komplexa, viktupptagande upphängningskomponenter som definierar ett fordon's köregenskaper. Processen startar med materialval och blankning , där stålrullor av hög kvalitet skärs med laser eller mekaniskt blankas till exakta former, vilket minimerar svinn och förbereder kornstrukturen för deformation.

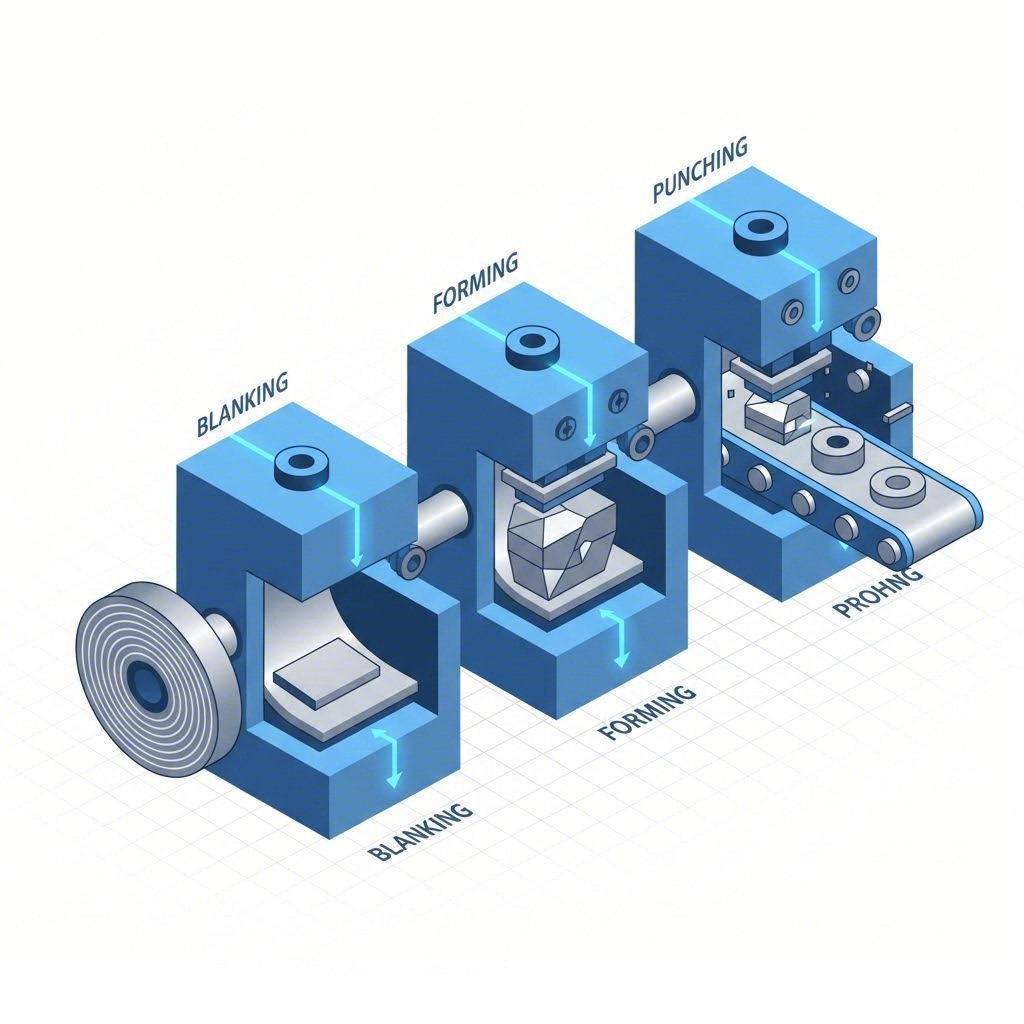

I produktionens centrum finns progressiv stansning . I denna fas förs stålblanken genom en serie stationer inom ett enda verktygssats. Varje station utför en specifik operation – böjning, punktering eller prägling – för att successivt forma delen. För B2B-inköps- och konstruktionsavdelningar är den kritiska metriken här "produktionsrytmen", som avancerade anläggningar kan minska till ungefär 15 sekunder per del. Denna hastighet, kombinerat med automatiserade transportsystem, säkerställer konsekvent geometri med toleranser som ofta hålls inom ≤0,05 mm, en referens som anges av ledande leverantörer som MIVO Parts .

Designkomplexitet styr ofta de slutliga monteringsstegen. Medan "öppna skal"-designer består av ett enda djupdragen plåtstycke kräver tillämpningar med högre belastning "boxade" eller "mussel-formade" design. Här svetsas två djupdragna halvor samman med robotar för att skapa en ihålig, styv struktur. Denna teknik maximerar vridstyvheten utan att lägga på betydande vikt. För OEM:er och Tier 1-leverantörer som ska ta steget från snabb prototypframställning till massproduktion är det avgörande att samarbeta med anläggningar som erbjuder mångsidiga presskapaciteter. Shaoyi Metal Technology's omfattande stanslösningar , utnyttjar till exempel presskapaciteter upp till 600 ton och IATF 16949-certifierade protokoll för att leverera både prototypserier och storproduktion som uppfyller strikta globala standarder.

Materialvetenskap: Avancerade stål och hållbarhet

Den föråldrade uppfattningen om djupdragen stål som "skör" har rivits upp genom införandet av Avancerade högfasthetsstål (AHSS) modern kontrollarmar använder Dual-Phase (DP) och Boron-stål med brottgränser mellan 800 till 1200 MPa (Megapascal). Denna metallurgiska förbättring gör att ingenjörer kan använda tunnare stålsorter för att minska vikten, samtidigt som de bibehåller eller överträffar den strukturella hållfastheten hos tjockare, äldre stålsorter. Som påpekas i tekniska jämförelser av SH Autoparts , är detta höga hållfasthets-till-viktförhållande avgörande för att uppfylla kraven på bränsleekonomi och kompensera för batterivikten i EV:er.

Korrosionsmotstånd är det sista kritiska skiktet i materialvetenskapsekvationen. Eftersom pressade delar är benägna att oxidera innebär branschstandarden en flerstegs skyddsprocess. Komponenter genomgår E-beläggning (elektroforetisk deposition) , där de nedsänks i ett elektriskt laddat färgbad för att säkerställa jämn täckning av varje spricka. Detta följs ofta av pulverlackering för ökad slagstyrka. Pålitliga tillverkare validerar denna skyddsfunktion genom omfattande tester, såsom 720-timmars saltspruttest , vilket säkerställer att tvärbalken kan tåla år av exponering för vägsalt och fukt utan strukturell försämring.

Jämförande analys: Stansad vs. Gjuten vs. Aluminium

Att välja rätt tillverkningsmetod är en avvägning mellan kostnad, vikt och prestanda. För kommersiell utredning visar följande jämförelse varför stansning fortfarande dominerar inom högvolymtillämpningar.

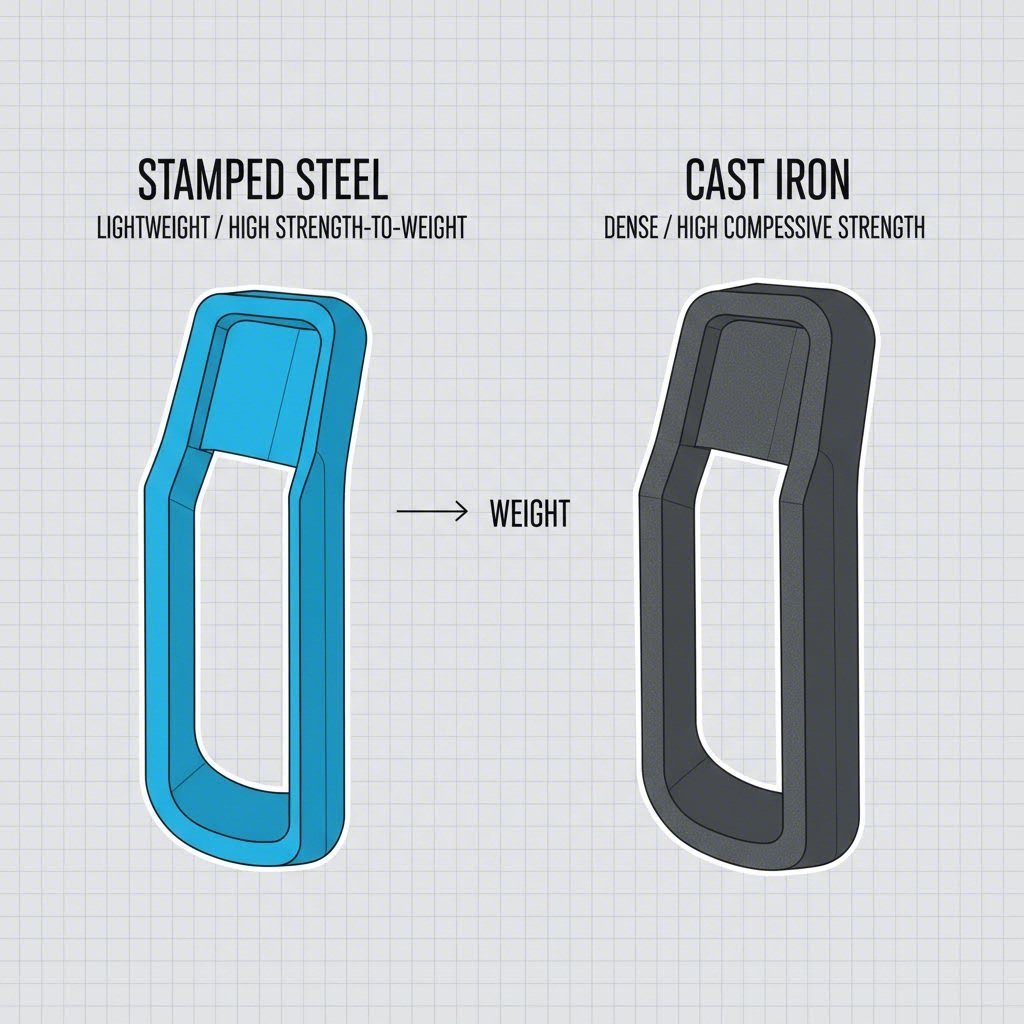

Stansad Stål mot Gjuten Järn: Stansade armar erbjuder tydliga fördelar vad gäller viktminskning, vanligtvis med en vinst på 15–30 % jämfört med gjuten järn. Även om gjuten järn är slitstarkt och billigt, påverkar dess vikt bränsleeffektiviteten och hanteringen negativt. Stansning erbjuder också bättre NVH-absorption (buller, vibration och hårda körningsegenskaper) tack vare stålskivans naturliga elasticitet jämfört med gjuten järns sprödhet.

Stansad Stål mot Smidd Aluminium: Aluminium är segraren när det gäller ren prestanda, eftersom det erbjuder lägsta vikten och hög styvhet. Det är dock dyrare 20–35 % mer än stansat stål. För de flesta personbilar är den marginella prestandavinsten med aluminium inte värd den kraftiga prishöjningen. Dessutom minskar moderna HSLA-stansade armar viktskillnaden, vilket gör dem till en "kostnadseffektiv, OE-stil-lösning" enligt GSW Autoparts .

Användning och framtida trender

Utvecklingsbanan för fordonsproduktion påverkas kraftigt av eldrivsystemens elektrifiering. Inom detta område spelar stansade tvärbalkar en avgörande roll. Elfordon (EV) kräver komponenter som kan hantera ökad fordonsvikt (på grund av batteripaket) samtidigt som den oxfyllda massan minskas för att bevara räckvidden. Stansat ståls möjlighet att formas till optimerade, ihåliga geometrier gör att ingenjörer kan minska vikten med kritiska kilogram utan att offra bärförmågan som krävs för tyngre elfordonplattformar.

Inom eftermarknadssektorn är stansade tvärbalkar det föredragna valet för "OE-anpassad" återställning. Eftersom de kopierar exakt samma geometri och material egenskaper som originalutrustningen säkerställer de konsekvent hjulinställning och köregenskaper. Kvalitetssäkring inom denna sektor styrs av certifieringar som IATF 16949 , och anlitade leverantörer utför "miljoncyklars utmattningsprovning" för att garantera lång livslängd. När fordonsplattformar blir mer modulära kommer flexibiliteten i progressiv dieskärning fortsatt att göra det till den primära tillverkningsmetoden för nästa generations upphängningssystem.

Sammanfattning av ingenjörsvärdet

Skärande av bilens upphängningsreglage representerar korsningen mellan ekonomisk nödvändighet och ingenjörsinnovation. Genom att utnyttja avancerade material och automatiserad bearbetning levererar tillverkare komponenter som stödjer den globala fordonsleveranskedjan. För inköpschefer gäller det att fortsätta fokusera på att välja leverantörer som kombinerar högtonnage presskapacitet med sträng metallurgisk kvalitetskontroll.

Vanliga frågor

1. Hur vet jag om jag har stansade stålfälgar?

Du kan identifiera stansade stålfjädrar genom deras utseende och ett enkelt magnettest. Stansade armar ser vanligtvis ut som ett vikt metallplåtstycke, ofta med en "smörgås"- eller svetsad söms konstruktion, och har en slät, målad yta. Till skillnad från aluminiumarmer kommer en magnet att fästa starkt på stansat stål. Gjutjärnsarmer drar också till sig magneter men har vanligtvis en grovare, sandgjuten ytstruktur och en solid, kantig form utan sömmar.

2. Vad är huvudfördelen med stansning jämfört med gjutning för fjädrar?

Den främsta fördelen är styrka-vikt-förhållande . Stansade stålfjädrar är avsevärt lättare än motsvarande gjutjärn, vilket minskar fordonets oavdampade vikt. Denna minskning förbättrar fjäderns respons, komforten i körningen och bränsleeffektiviteten. Dessutom erbjuder valsat stål bättre dämpningsegenskaper jämfört med det mer spröda gjutjärnet.

3. Är aftermarket-stansade fjädrar säkra att använda?

Ja, bilhandelsmässiga stansade reglage är säkra förutsatt att de uppfyller OE-specifikationer. Pålitliga reservdelar från bilhandeln tillverkas med samma HSLA-stålsorter och skyddande beläggningar som originaldelarna. Det är dock viktigt att verifiera att tillverkaren följer kvalitetsstandarder som IATF 16949 för att säkerställa att svetskvaliteten och stålsorten uppfyller de nödvändiga säkerhetskraven för upphängningskomponenter.
