CNC-prototypbearbetning avslöjad: Från CAD-fil till färdig del

Time : 2026-03-07

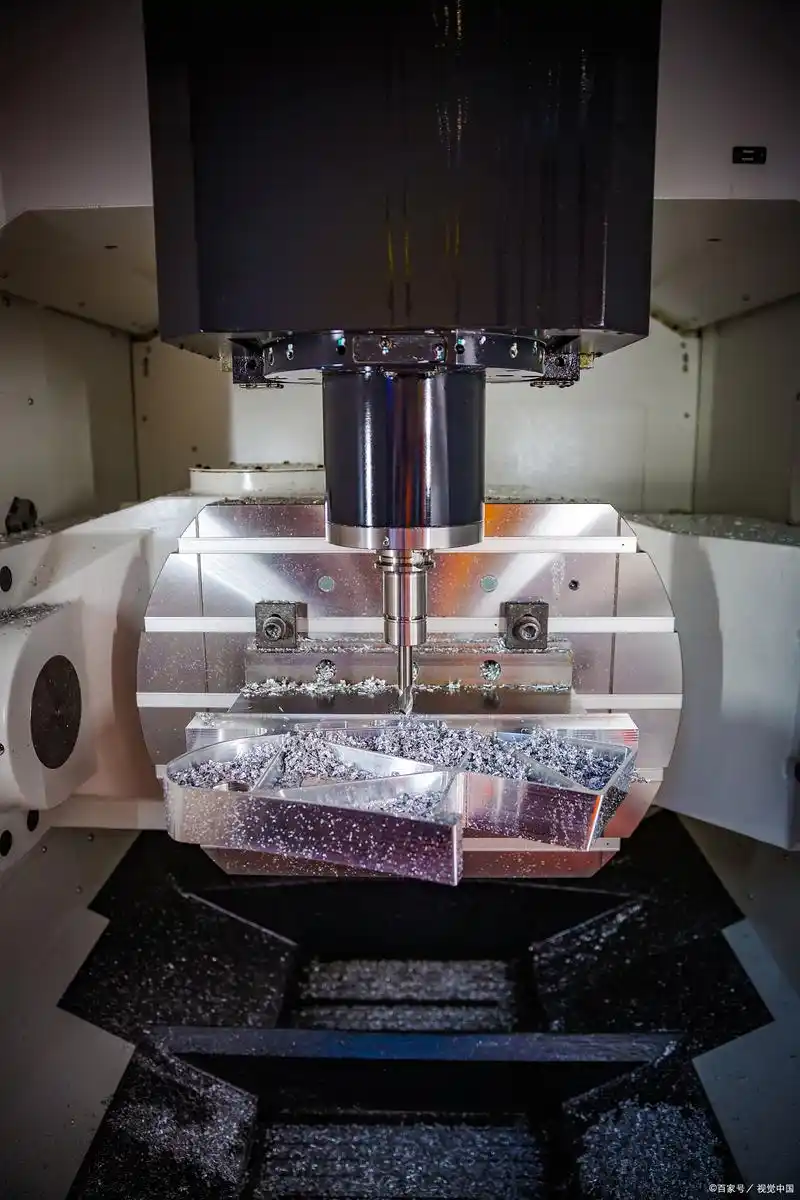

cnc milling machine precision cutting a metal prototype in a modern manufacturing facility

Vad CNC-prototypbearbetning egentligen innebär för produktutveckling

Föreställ dig att ha en digital design på din skärm och hålla en fungerande, produktionsklassad del i dina händer bara några dagar senare. Det är exakt vad CNC-prototypbearbetning gör möjligt. Denna tillverkningsmetod använder numerisk styrning med dator för att omvandla dina CAD-filer till fysiska prototyper genom en exakt subtraktiv process. Till skillnad från 3D-utskrift, som bygger delar lager för lager, tar CNC-prototypbearbetning bort material från en massiv block för att avslöja din design med exceptionell noggrannhet.

Från digital design till fysisk verklighet

Resan från koncept till konkret prototyp börjar med din 3D-CAD-modell. Denna digitala fil omvandlas till G-kod, det programmeringsspråk som instruerar maskinen om exakt hur den ska röra sig, skära och forma ditt material. Oavsett om du behöver en komplex luft- och rymdfartsbyggnadsbeslag eller en enkel mekanisk komponent, möjliggör CNC-prototypbearbetning övergången mellan virtuell design och verklig provkörning.

Vad gör denna metod unik? Du arbetar med verkliga produktionsmaterial från första dagen. När du skapar en CNC-prototyp i aluminium, stål eller tekniskt plast testar du med samma egenskaper som din slutgiltiga produkt kommer att ha. Detta eliminerar gissningarna som uppstår vid testning i ersättningsmaterial.

Hur subtraktiv tillverkning skapar precisionsprototyper

Två huvudsakliga tekniker ligger bakom de flesta prototypbearbetningsprojekten. CNC Växling excelerar vid tillverkning av delar med rotationsymmetri, tänk på axlar, stavar eller cylindrar, där arbetsstycket roterar medan skärdonen formar det. CNC-fräsning hanterar mer komplexa geometrier och fräsar plana ytor, spår, hål och fickor medan arbetsstycket förblir stillastående.

Den grundläggande skillnaden mellan CNC-prototypning och produktionsbearbetning handlar om syfte och skala. Prototyper validerar din design innan du investerar betydande resurser. Produktionsomgångar prioriterar effektivitet och volym. Under prototypningen är flexibilitet det viktigaste. Du behöver friheten att testa, förbättra och iterera utan begränsningarna från verktyg för högvolymsproduktion.

De delar som du testar bör motsvara de delar som du till slut kommer att tillverka. CNC-bearbetade produkter som skapas under prototypningen kan uppnå samma strikta toleranser och material egenskaper som slutliga produktionsdelar, vilket gör funktionsvalidering genuint meningsfull.

Ingenjörer och produktutvecklare förlitar sig på denna metod av ett övertygande skäl: verifiering i verkligheten. Du kan kontrollera monteringspassform, testa mekanisk prestanda under verkliga belastningar och bekräfta termiskt beteende – allt innan du investerar i dyr produktionsteknik. Denna ansats upptäcker designfel tidigt, när ändringar är billiga, snarare än att upptäcka problem efter att du redan har gått in på massproduktion.

Kärnvärdet är enkelt. CNC-prototypbearbetning låter dig bevisa att ditt koncept fungerar med delar som är representativa för serieproduktion, vilket minskar risken och förkortar vägen från idé till marknadsfärdig produkt.

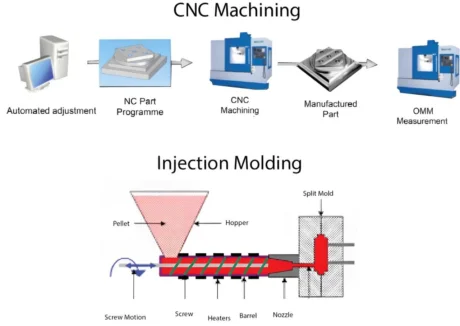

visual representation of the cnc prototype machining workflow from design to finished part

Den kompletta CNC-prototypbearbetningsprocessen förklarad steg för steg

Så du har en design som är redo att bli en fysisk prototyp. Vad händer sedan? Att förstå den fullständiga arbetsflödesprocessen hjälper dig att förbereda bättre filer, kommunicera tydligare krav och få högkvalitativa delar snabbare låt oss gå igenom varje steg från det ögonblick du skickar in din CAD-fil till det att du håller den färdiga CNC-maskindelen i dina händer.

De sju stegen i prototypskapandet

Varje CNC-bearbetningsprototypprojekt följer en förutsägbar sekvens. Att känna till dessa steg hjälper dig att förutse de beslutspunkter där ditt engagemang är viktigast.

  1. Inlämning av konstruktionsfiler
    Din resa börjar när du laddar upp din 3D-CAD-fil. De flesta maskinverkstäder accepterar vanliga format som STEP, IGES eller inbyggda SolidWorks- och Fusion 360-filer. Denna digitala ritning innehåller alla mått, kurvor och funktioner som din prototyp kräver. I detta skede bör du inkludera eventuella tekniska ritningar som anger toleranser, ytytor eller kritiska mått. Ju tydligare dina krav är, desto snabbare kommer du att komma igenom granskningsprocessen.
  2. Granskning av tillverkningsanpassat design (DFM)
    Här är där expertis möter ditt konstruktionsarbete. Ingenjörer analyserar din fil för att identifiera potentiella bearbetningsutmaningar innan fräsningen påbörjas. De markerar problem som inre hörn som är för trånga för standardverktyg , väggar som är för tunna för att bearbetas pålitligt, eller funktioner som kräver orimliga monteringslösningar. Denna samarbetsbaserade granskning tar vanligtvis ett till två arbetsdagar. Förvänta dig återkoppling och möjligen förslag på mindre ändringar som inte påverkar funktionen men förbättrar tillverkningsbarheten och minskar kostnaderna.
  3. Materialval
    Att välja rätt material är en avgörande beslutsfaktor som kräver ditt engagemang. Ger aluminium tillräcklig hållfasthet för funktionsprov? Kräver ditt användningsområde slitstarkt stål eller de specifika egenskaperna hos tekniska plastmaterial? Din bearbetningspartner kommer att bekräfta tillgängligheten av materialet och kan föreslå alternativ om ditt första val medför utmaningar vid inköp. Vid provbearbetning används ibland ersättningsmaterial för att verifiera geometrin innan man investerar i dyrare legeringar.
  4. Verktygspathsprogrammering
    När designen är godkänd och materialen fastställda tar CAM-programmerare över. De använder specialiserad programvara för att planera exakt hur skärande verktyg kommer att röra sig genom ditt material. Detta inkluderar valet av lämpliga fräsar, bestämning av spindelhastigheter och matningshastigheter samt kartläggning av den exakta sekvensen av operationer. Tänk på detta som att skapa en detaljerad receptbeskrivning som CNC-maskinen kommer att följa. Programmeringskomplexiteten varierar beroende på delens geometri – från några timmar för enkla komponenter till flera dagar för komplicerat arbete med flera axlar som innefattar CNC-fräsning och svarvning.
  5. Bearbetningsoperationer
    Nu börjar den fysiska omformningen. Operatörer säkrar råmaterialförrådet i maskinen, laddar de erforderliga skärverktygen och ställer in exakta referenspunkter. CNC-maskinen utför sedan de programmerade verktygsvägarna och avlägsnar material skärv för skärv tills din del framträder. Beroende på komplexiteten kan detta innebära flera inställningar, vändning av delen för att komma åt olika ytor eller överföring mellan maskiner. Den faktiska sk tid varierar från under en timme för enkla delar till flera dagar för komplexa geometrier som kräver omfattande materialavlägsning.
  6. Efterbehandling
    Råa maskinbearbetade delar skickas sällan direkt till frakt. Detta skede inkluderar rengöring från skärvätskor och metallspån, avkantning av skarpa kanter som lämnats av skärdon, samt applicering av eventuella specificerade ytbearbetningar. Du kan begära kornstrålning för en enhetlig matt yta, anodisering för korrosionsbeständighet på aluminium eller polering för estetiska prototyper. Efterbearbetning tar tid men är ofta avgörande för funktionsprovning eller visuell utvärdering.
  7. Kvalitetskontroll
    Innan din prototyp skickas genomgår den en verifiering. Inspektörer använder precisionsinstrument som mätstockar, mikrometerskruvar och koordinatmätmaskiner (CMM) för att bekräfta att måtten stämmer överens med dina specifikationer. För kritiska applikationer kan du få formella kontrollrapporter som dokumenterar de faktiskt uppmätta värdena i förhållande till dina toleranser. Denna sista kontrollpunkt säkerställer att prototypens CNC-bearbetningsprocess levererat exakt det du har konstruerat.

Vad händer efter att du skickat in dina konstruktionsfiler

Undrar du över realistiska tidsramar? Här är vad du kan förvänta dig för typiska projekt:

Etapp Typisk längd Krävs kundens input?
Inlämning av filer och offert Samma dag till 24 timmar Ja – ange fullständiga filer och specifikationer
DFM-granskning 1–2 arbetsdagar Ja – godkänn ändringar eller förtydliga kraven
Materialbekräftelse Samma dag (om lager finns) Ja – bekräfta val av material
Programmering 2–8 timmar (enkla) till 2+ dagar (komplexa) Sällan nödvändigt
Bearbetning Timmar till dagar beroende på komplexitet No
Efterbehandling Timmar till 1–2 dagar Nej (om det anges från början)
Inspektion och frakt Samma dag till 1 dag No

Total tid för framställning av enkla prototyper ligger ofta mellan tre och sju arbetsdagar. Komplexa delar med strikta toleranser, exotiska material eller omfattande efterbearbetning kan kräva två veckor eller mer. Expressservice kan avsevärt förkorta dessa tider när det är avgörande med kortsiktiga leveransdatum.

Det viktigaste att komma ihåg? Din förberedelse påverkar direkt både hastighet och kvalitet. Fullständiga konstruktionsfiler, tydliga toleransangivelser och snabba svar under DFM-granskningen säkerställer att ditt projekt fortskrider utan onödiga fördröjningar. Med en solid förståelse för denna arbetsprocess är du nu redo att fatta välgrundade beslut om material – vilket är precis vad vi kommer att gå igenom härnäst.

Att välja rätt material för ditt CNC-prototypprojekt

Du har din design klar och förstår bearbetningsprocessen. Nu kommer ett av de mest avgörande besluten du kommer att fatta: vilket material ska din prototyp tillverkas i? Detta val påverkar allt från hur exakt din prototyp återspeglar de slutgiltiga produktionsdelarna till hur mycket du kommer att betala och hur länge du måste vänta.

Här är det som de flesta guider inte tar upp. Materialval handlar inte bara om att välja från en lista. Det handlar om att anpassa materialens egenskaper till det du faktiskt vill lära dig genom din prototyp. Validerar du mekanisk hållfasthet under belastning? Testar du termiskt beteende? Kontrollerar du monteringspassform? Varje mål pekar mot olika materialval.

Metaller eller plast för dina prototypbehov

Den första vägskälningen är grundläggande: metall eller plast? Varje kategori tjänar olika syften i prototyputvecklingen, och att förstå när man ska välja vilken som helst spar både tid och budget.

Välj metall när du behöver:

  • Hållfasthets- och slitstyrkatestning under verkliga belastningar
  • Validering av termisk prestanda vid högre temperaturer
  • Produktionsrepresentativa delar för certifieringstestning
  • Prototyper som kommer att bli funktionsdugliga slutkomponenter
  • Utmärkt ytkvalitet efter efterbearbetning

Fräst aluminium kvar arbetshästen inom metallprototypning och med god anledning. Det bearbetas snabbt, är billigare än stål eller titan och erbjuder ett utmärkt förhållande mellan styrka och vikt. När dina produktionsdelar kommer att tillverkas i aluminium ger prototypning i samma legering dig korrekta prestandadata utan kompromisser.

Välj plast när du behöver:

  • Form- och passningsvalidering innan du går över till metall
  • Lätta komponenter för initial koncepttestning
  • Kostnadseffektiva iterationer under tidiga designfaser
  • Elektrisk isolering eller specifik kemisk motstånd
  • Visuella prototyper för presentationer till intressenter

En CNC-plastprototyp kostar ofta betydligt mindre än motsvarande metallprototyp och bearbetas snabbare. Detta gör plast idealisk när du fortfarande förfinar geometrin och förväntar dig flera designiterationer. Tekniska plastmaterial som PEEK eller Delrin kan även användas som funktionsprototyper för krävande applikationer.

Anpassa materialens egenskaper till funktionella krav

Innan du går in på specifika material bör du ställa dig följande frågor:

  • Vilka krafter kommer denna prototyp att utsättas för under testning?
  • Påverkar temperatur min applikation?
  • Kommer komponenten i kontakt med kemikalier, fukt eller UV-strålning?
  • Hur kritiska är strikta toleranser för mina valideringsmål?
  • Vilken ytyta kräver mitt applikationsområde?

Dina svar styr materialvalet på ett mer tillförlitligt sätt än någon generell rekommendation. Enligt Jigas vägledning för materialval påverkar materialens egenskaper – såsom hårdhet, styrka i förhållande till vikt, korrosionsbeständighet och termisk stabilitet – direkt delens prestanda och bearbetningsekonomi.

Vanliga material för CNC-prototypbearbetning

Jämförelsen nedan omfattar material som du ofta kommer att stöta på vid beställning av bearbetade metallkomponenter och plastdelar. Varje material erbjuder olika fördelar beroende på din prototyps syfte.

Material Nyckelegenskaper Bästa användningsområden Bearbetningsöverväganden
Aluminium 6061-T6 Utmärkt bearbetbarhet, god hållfasthet, korrosionsbeständig, lättviktig Allmänna prototyper, höljen, konstruktionskomponenter, fästningar Bearbetas snabbt med minimal verktygsslitage; utmärkt ytfinish kan uppnås; anodiseras väl
Aluminium 7075 Hög hållfasthet, nästan lika hög som stål, god utmattningshållfasthet Aerospace-komponenter, högspänningsbryggor, prestandakomponenter Hårdare än 6061 men maskinbearbetas fortfarande bra; högre materialkostnad; lägre korrosionsbeständighet
Rostfritt stål 304 Utmärkt korrosionsbeständighet, god hållfasthet, icke-magnetisk Medicinska apparater, livsmedelsbearbetning, marin användning Kräver långsammare maskinbearbetningshastigheter; arbetshärtnar under skärning; högre verktygsslitage
Rostfritt stål 316 Överlägsen korrosionsbeständighet, särskilt mot klorider Marina beslag, kemisk bearbetning, farmaceutisk utrustning Liknande 304 men något mer utmanande; premium materialkostnad
Mässing 360 Utmärkt maskinbearbetbarhet, god korrosionsbeständighet, attraktiv yta Fittingar, dekorativa beslag, elektriska komponenter, ventiler En av de lättaste metallerna att maskinbearbeta; ger utmärkt spånbristning; korta cykeltider
ABS God slagfasthet, prisvärd, lätt att maskinbearbeta Kapslingar, höljen, prototyper av konsumentprodukter, formmodeller Maskiner lätt; observera värmeuppladdning; bra för CNC-bearbetning av ABS vid komplexa former
Akryl (PMMA) Optisk klarhet, skrytbeständighet, UV-stabil Displaykomponenter, ljusledare, visuella prototyper, linser Kräver skarpa verktyg och kontrollerade fördjupningar för CNC-bearbetning av akryl; poleras till optisk klarhet
Delrin (Acetal/POM) Låg friktion, utmärkt dimensionsstabilitet, god hållfasthet Kugghjul, lager, precisionsmekaniska komponenter, bushingar Utmärkt bearbetbarhet; minimal fuktabsorption; håller stränga toleranser
Peek Hög temperaturbeständighet (250 °C), kemikaliebeständig, stark Inredning för luftfart, medicinska implantat, halvledarutrustning Kräver långsammare hastigheter; dyr material; utmärkt för krävande miljöer
Nylon (PA) Tålig, slitstark, självsmörjande Kugghjul, rullar, slitagekomponenter, konstruktionsdelar Absorberar fukt, vilket påverkar måtten; bearbetas väl men kan bli trådig

Specialmaterial som är värt att känna till

Utöver standardmetaller och plast är vissa applikationer beroende av specialmaterial. Keramisk CNC-bearbetning används i extrema termiska och kemiska miljöer, där material som Macor och aluminiumnitrid möjliggör komponenter som tål förhållanden som ingen metall eller plast kan hantera. Dessa material kräver dock specialverktyg och expertis, vilket ökar kostnaden och leveranstiden avsevärt.

Titanlegeringar erbjuder exceptionellt bra hållfasthet i förhållande till vikt samt biokompatibilitet, vilket gör dem oumbärliga för prototyptillverkning inom luft- och rymdfart samt medicinsk teknik. Titan grad 5 (Ti-6Al-4V) är det vanligaste valet, även om det bearbetas långsammare än aluminium och ökar verktygsslitage.

Ytyta och kompatibilitet med efterbearbetning

Ditt materialval påverkar direkt vilka ytbehandlingsalternativ som är tillgängliga. Överväg dessa kompatibilitetsfaktorer:

  • Anodisering fungerar uteslutande med aluminium och skapar slitstarka, färgbara oxidlager
  • Elektrokoppling lämpar sig för de flesta metaller men kräver ledande underlag
  • Pulverlackering häftar väl på metaller och vissa högtemperaturplaster
  • Polering ger bästa resultat på täta material som rostfritt stål, mässing och akryl
  • Måleri fungerar på nästan alla material med korrekt ytförberedelse

Om din prototyp kräver en specifik ytbearbetning för estetisk utvärdering eller funktionell testning, kontrollera att ditt valda material stödjer den processen innan du placerar beställningen.

Att Fatta Din Beslut

När du väljer material för din CNC-prototyp bör du prioritera dessa faktorer i följande ordning:

  1. Funktionella krav - Vilka egenskaper måste din prototyp demonstrera?
  2. Produktionsavsikt - Kommer de slutgiltiga delarna att använda samma eller liknande material?
  3. Budgetbegränsningar - Hur stämmer material- och bearbetningskostnaderna överens med dina projektökonomi?
  4. Tidsplanens krav - Stödjer materialtillgängligheten din tidsplan?

Enligt Protolabs , att använda samma harts för fräsade prototyper som för den kommande sprutgjutna produktionen ger dig prototyper som presterar liknande de slutgiltiga delarna, vilket gör att testresultaten verkligen är prediktiva.

Materialval påverkar prototypens framgång mer än någon annan enskild beslut. Med rätt material anpassat till dina testmål är du väl positionerad för meningsfull validering. Men hur jämför sig CNC-prototypning med alternativ som 3D-utskrift när ditt projekt kan gå i antingen riktning? Det är exakt vad vi kommer att undersöka härnäst.

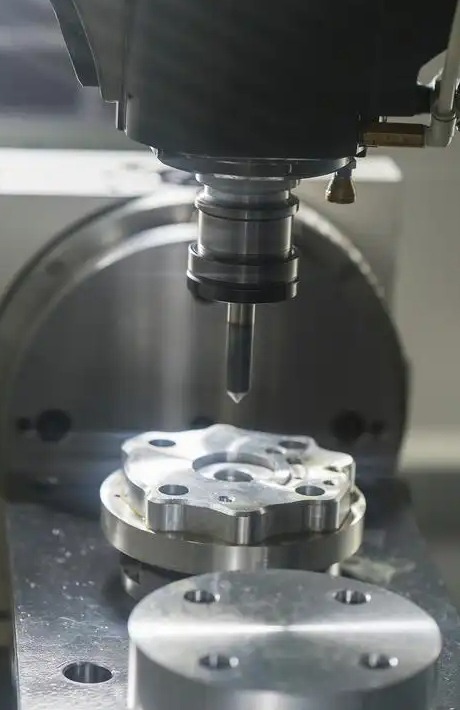

comparison between cnc machining and 3d printing prototyping methods

CNC-prototypning jämfört med 3D-utskrift och andra snabba metoder

Du har valt ditt material och förstår CNC-arbetsflödet. Men här är en fråga som är värd att ställa: Är CNC-bearbetning verkligen det rätta valet för din prototyp? Ibland är det absolut det. Andra gånger ger 3D-utskrift eller andra metoder bättre resultat till lägre kostnad. Att veta när man ska använda varje metod sparar tid, budget och frustration.

Låt oss ta bort marknadsföringsbullret och undersöka när snabb CNC-prototypframställning verkligen överträffar alternativ, och när du bör överväga helt andra vägar.

När CNC är bättre än 3D-utskrift – och tvärtom

Båda teknikerna har intagit sin plats i produktutvecklingen, men de löser olika problem. Enligt Hubs ger CNC-bearbetning överlägsen dimensionell noggrannhet och konsekventa mekaniska egenskaper i alla tre axlar, medan 3D-utskrift är överlägsen när designflexibilitet eller komplexa geometrier krävs.

CNC-bearbetning är att föredra när:

  • Du behöver stränga toleranser som additiva metoder helt enkelt inte kan uppnå
  • Funktionstest kräver material egenskaper på produktionsnivå
  • Ytfinish är viktigt och du vill ha minimal efterbearbetning
  • Din prototyp kommer att utsättas för mekanisk belastning eller högre temperaturer
  • Du arbetar med metaller där isotrop styrka är en absolut nödvändighet

3D-utskrift är fördelaktig när:

  • Din konstruktion inkluderar komplexa interna geometrier, gitterstrukturer eller topologioptimerade funktioner
  • Du behöver delar inom 24 timmar och hastighet är viktigare än precision
  • Antalet enheter är extremt lågt, ofta under 10 stycken
  • Du använder specialmaterial som flexibelt TPU, som maskinbearbetas dåligt
  • Budgetbegränsningar gör att alla CNC-fräsningens snabba prototypprocesser blir för dyra för tidiga iterationer

Här är något som många guider inte berättar för dig: den lager-för-lager-natur hos 3D-utskrift skapar delar med anisotropa egenskaper. Detta innebär att utskrivna delar ofta är svagare längs lagerlinjerna, vilket är av stor betydelse vid funktionstestning. När du behöver verifiera hur en del presterar under belastning ger snabb prototypbearbetning med verkliga produktionsmaterial tillförlitliga data som utskrivna delar helt enkelt inte kan ge.

Välja mellan subtraktiva och additiva metoder

Beslutet är inte alltid binärt. Smarta produktutvecklingslag använder ofta båda teknikerna strategiskt i olika projektstadier. Fictiv påpekar att en hybridansats ofta ger de bästa resultaten: 3D-utskrift för tidiga designiterationer, följt av CNC-snabbprototypning för slutlig funktionsvalidering.

Utöver dessa två huvudsakliga metoder erbjuder uretangjutning och mjuk verktygstillverkning värdefulla alternativ för specifika scenarier. Överväg denna beslutsmatris när du utvärderar dina alternativ:

Fabrik Cnc-mackning 3D-utskrift (SLS/FDM) Uretanformgjutning Mjuk verktygstillverkning
Materiella alternativ Utomordentlig – metaller, plast och kompositer med egenskaper av produktionsklass Tillväxande urval – plast och vissa metaller; egenskaper varierar beroende på tillverkningsprocess Begränsad till polyuretanformuleringar som imiterar olika plasttyper Produktionsklassens termoplast via aluminiumgjutformar
Toleranskapacitet Utmärkt – typiskt ±0,025 mm till ±0,125 mm uppnåeligt Måttlig – typiskt ±0,1 mm till ±0,3 mm beroende på teknik Bra – typiskt ±0,15 mm till ±0,25 mm Bra – närmar sig noggrannheten hos injektering
Ytbehandling Utmärkt – slät direkt efter bearbetning; godtar alla ytbehandlingsmetoder Synliga lagerlinjer vid de flesta processer; efterbearbetning krävs ofta Bra – återger ytkvaliteten hos mastermodellen Utmärkt – färdigprodukt av produktionskvalitet
Kostnad för 1–5 enheter Måttlig till hög – installationskostnader sprids över få delar Låg – minimal installation, betalar endast för material och tid Måttlig – kräver mastermodell samt form Hög – verktygsinvestering för liten mängd
Kostnad för 20–50 enheter Konkurrenskraftig – installationskostnaden amorteras över volymen Stigande – linjär kostnadsökning blir dyr Ekonomiskt – silikonformar stödjer 20–30 gjutningar Blir ekonomiskt – verktygskostnaden sprids ut
Leveranstid 3–10 dagar är typiskt för snabba CNC-maskinverkstäder 1–5 dagar – snabbast för enkla geometrier 5–15 dagar – inkluderar tillverkning av master och form 2–4 veckor – verktygskonstruktion och tillverkning
Geometrisk komplexitet Begränsat av verktygsåtkomst – interna funktioner är utmanande Utmärkt – interna kanaler, gitterstrukturer, organiska former Måttligt – utskjutande delar möjliga med flerdelsformer Måttligt – liknande begränsningar som vid injektering

När CNC inte är ditt bästa val

En ärlig bedömning är viktigare än att tvinga fram någon enskild teknik. Snabb prototypframställning med CNC-fräsning är inte optimal när:

  • Din geometri inkluderar oåtkomliga interna funktioner. Komplexa interna kanaler, inneslutna hålrum eller organiska gitterstrukturer som fräsverktyg helt enkelt inte kan nå gör 3D-utskrift till den tydliga vinnaren.
  • Du behöver en eller två delar för konceptvisualisering. För enkla formmodeller där mekaniska egenskaper inte spelar någon roll kostar skrivbordsbaserad 3D-utskrift en bråkdel av fräsning och levererar på en natt.
  • Budgeten är kraftigt begränsad under tidiga idéfasen. När du förväntar dig fem eller fler designiterationer innan geometrin är färdigställd är det inte rimligt att förbruka fräsbudgeten på delar som du kommer att kassera.
  • Du arbetar med material som är optimerade för additiva processer. Flexibla TPU-material, vissa metallsuperlegeringar och träfyllda kompositmaterial presterar bättre vid utskrift än vid fräsning.

Enligt RAPIDprototyping.nl , vakuumgjutning blir särskilt attraktiv när du behöver 20–30 identiska prototyper i material som simulerar produktionsplast (termoplast). Silikonformen, som skapas från en SLA-huvudmodell, möjliggör konsekvent reproduktion till lägre styckkostnad per del jämfört med både fräsning och 3D-utskrift vid denna volym.

Gör rätt val för ditt projekt

Överväg dessa praktiska riktlinjer vid beslutsfattandet:

  • För funktionsprov under verkliga belastningar: Snabbprototypframställning med CNC-fräsning förblir guldstandarden eftersom du testar faktiska produktionsmaterial med isotropa egenskaper.
  • För mängder mellan 10–50 enheter: Urethankastning uppnår ofta den optimala balansen mellan styckkostnad och acceptabel leveranstid.
  • För komplexa geometrier med strikta yt-toleranser: Överväg en hybridlösning. 3D-skriv den komplexa kärnan och fräs sedan kritiska anslutningsytor till specifikationen.
  • För produktionsvolymer över 500 enheter: Varken CNC-bearbetning eller 3D-utskrift är sannolikt optimala. Sprutgjutning eller andra formningsmetoder ger vanligtvis bättre ekonomi vid storskalig produktion.

De mest framgångsrika prototypstrategierna anpassar metoden till tillfället. Tidiga koncept kan använda FDM-utskrift för snabbhet och kostnadseffektivitet. Prototyper i mellanstadiet kan dra nytta av SLS för högre noggrannhet. Prototyper för slutlig validering kräver ofta CNC-bearbetning för att bekräfta prestanda i enlighet med den avsedda serieproduktionen.

Nu när du förstår när CNC-prototypning ger störst värde, låt oss undersöka hur du specifikt kan optimera dina konstruktioner för denna tillverkningsmetod. Rätt konstruktionsförberedelse minskar antalet iterationer, sänker kostnaderna och förkortar din tidslinje.

Riktlinjer för tillverkningsanpassad konstruktion för CNC-prototyper

Du har valt din prototypmetod och dina material. Nu kommer ett steg som skiljer smidiga projekt från frustrerande fördröjningar: att förbereda din design för faktisk bearbetning. Tänk på det så här: Din CAD-modell kan se perfekt ut på skärmen, men CNC-maskiner arbetar i den fysiska världen där skärdverktyg har minimidiametrar, material kan böjas under tryck och vissa geometrier helt enkelt inte går att nå.

Design för bearbetning handlar inte om att begränsa kreativiteten. Det handlar om att översätta ditt designmål till något som maskiner faktiskt kan producera effektivt. Att få detta rätt innan du skickar in dina filer eliminerar kostsamma omarbetningar, minskar bearbetningstiden och säkerställer att fräsade delar stämmer överens med dina specifikationer redan vid första försöket.

Designregler som sparar tid och pengar

Varje CNC-maskin har fysiska begränsningar. Skärdverktyg roterar i höga hastigheter, avlägsnar material successivt och måste fysiskt kunna nå varje funktion som de skapar. Att förstå dessa realiteter hjälper dig att designa smartare redan från början.

Minimal väggtjocklek

Tunna väggar utgör verkliga problem vid bearbetning. De vibrerar när skärverktygen kommer i kontakt, böjer sig under verktygstryck och kan förvränga sig på grund av värme som uppstår under skärandet. Enligt Geomiqs designriktlinjer , bör du hålla en minst tjocklek på 0,8 mm för metall och 1,5 mm för plast för att säkerställa stabilitet. Högre väggar behöver ännu mer tjocklek. En bra tumregel? Håll ditt bredd-höjdförhållande på 3:1 eller bättre för utan stöd.

Inre hörnradier

Det är något som många designers inte ser: CNC-fräsdelar använder roterande cylindriska verktyg, som fysiskt inte kan skapa perfekt skarpa inre hörn. Varje inre hörn ska ha en radie som minst motsvarar skärverktygets radie. Vill du ha mindre radier? Det kräver mindre verktyg, som skär långsammare och slits snabbare, vilket höjer kostnaderna.

Designa inre hörn med radier som är minst 30 % större än din skärande verktygs radie. Till exempel, om bearbetning utförs med en 6 mm fräs, ange inre radier på 4 mm eller större. Denna tolerans minskar verktygsbelastningen, ökar skärhastigheten och minimerar de synliga frässpåren som ofta uppstår vid skarpare hörn.

Förhållandet mellan håldjup och håldiameter

Standardborrverktyg skapar effektivt hål med en djupnivå på upp till cirka fyra gånger deras diameter. Utöver detta blir avlägsnandet av spån problematiskt och verktygets böjning ökar. För ett hål med en diameter på 10 mm håller man sig under 40 mm i djup för att behålla enkelheten. Djupare hål kräver specialverktyg, stegvis borrning (peck drilling) eller alternativa metoder, vilket alla ökar tiden och kostnaden.

Överväganden kring håldjup

Samma logik gäller för fickor och hålrum. Fräsverktyg fungerar mest effektivt vid djup upp till tre gånger deras diameter. Vill man gå djupare krävs längre verktyg, vilka är mer benägna att böjas och vibrera. Håll håldjupet under fyra gånger hålbreddens bredd när det är möjligt.

Tillgänglighet för underskärningar

Standard CNC-maskiner med tre axlar når funktioner från ovan. Om ditt design inkluderar underskärningar, dolda fickor eller funktioner som blockeras av utskjutande geometri kan maskinen helt enkelt inte nå dem utan specialinställningar. Överväg om underskärningar verkligen är nödvändiga, eller om samma funktion kan uppnås genom tillgänglig geometri.

Toleransackumulering

Strängare toleranser kostar mer. Mycket mer. En standardbearbetningstolerans på ±0,13 mm hanterar de flesta applikationer fullkomligt väl. Att specificera ±0,025 mm för varje mått ökar kontrolltiden kraftigt, kräver långsammare skärhastigheter och kan kräva specialutrustning. Reservera stränga toleranser för ytor som ska sammanfogas och kritiska funktionsmått där de verkligen spelar roll.

Undvik vanliga geometrifejl

Även erfarna designers gör dessa fel. Att upptäcka dem innan inlämning sparar alla tid och håller ditt projekt i takt med schemat.

  • Skarpa inre hörn överallt. Kom ihåg att skärdverktyg är runda. Lägg till lämpliga radier till alla inre hörn baserat på förväntade verktygsstorlekar. Yttre hörn kan förbli skarpa eftersom verktyg naturligt skapar dem.
  • Onödigt djupa fickor. Den 50 mm djupa, 8 mm breda spåret ser bra ut i CAD, men kräver specialiserad långräckande verktygslösning som böjer sig och vibrerar. Om möjligt bör djupa smala funktioner omformas, eller man måste acceptera att de kommer att kosta betydligt mer.
  • Överdrivna toleranser för icke-kritiska mått. Att tillämpa ±0,05 mm-toleranser på varje mått slösar med pengar. Standardtoleranser fungerar för de flesta funktioner. Ange stränga toleranser endast där funktionen kräver det.
  • Text och logotyper utan utdrag. Ingraverad text med helt vertikala väggar kräver små verktyg och långsamma matningar. Att lägga till lätt utdrag på bokstäverna gör bearbetningen snabbare och förbättrar ofta läsbarheten.
  • Icke-standardiserade hålstorlekar. Standardborrstorlekar skapar hål snabbt och exakt. Icke-standarddiametrar kräver fräsar för att successivt borra bort material, vilket lägger till betydande tid. Kontrollera standardborrtabeller innan du anger håldiametrar.
  • Att bortse från begränsningar för gängdjup. Gängstyrkan finns främst i de första gängorna. Att ange gängor djupare än tre gånger håldiametern slösar bort bearbetningstid. För dolda hål ska den icke-gängade längden vid botten vara lika med halva håldiametern.
  • Att utforma funktioner som kräver elektrisk urladdningsbearbetning (EDM). Verkligt skarpa inre hörn, mycket smala spår och vissa komplexa geometrier kan endast tillverkas med hjälp av elektrisk urladdningsbearbetning. Denna process är betydligt dyrare och tidskrävande än standard-CNC-fräsning.
  • Att glömma arbetsuppspänningslösningar. Din del måste spännas säkert under bearbetningen. Konstruktioner utan plana ytor för fastspänning eller delar som är för tunna för att gripas orsakar problem vid inställningen. Överväg hur din del kommer att hållas när du utformar kritiska ytor.

Filformat och modellförberedelse

Kvaliteten på din konstruktionsfil påverkar direkt hur snabbt ditt projekt går igenom programmeringsfasen. Enligt Dipecs guide för filförberedelse eliminerar korrekt formaterade filer missförstånd och förhindrar skalningsfel som kan stoppa produktionen.

Rekommenderade filformat:

  • STEP (.step, .stp) - Industristandard för överföring av 3D-geometri mellan olika CAD-system. Bevarar kurvor och ytor noggrant.
  • IGES (.iges, .igs) - Ett annat universellt format, även om det är äldre. Fungerar bra för enklare geometrier.
  • Inbyggda CAD-filer - SolidWorks-, Fusion 360- eller Inventor-filer fungerar när din bearbetningspartner använder kompatibel programvara.
  • PDF-ritningar - Inkludera alltid 2D-ritningar för delar med kritiska toleranser, krav på ytyta eller monteringsanteckningar.

Innan du skickar in:

  • Kontrollera att enheterna är korrekta. Om en modell i millimeter av misstag tolkas som tum skapas delar som är 25 gånger större än avsett.
  • Se till att modellen är vattentät utan öppna ytor eller luckor.
  • Ta bort undertryckta funktioner och oanvända skisser som kan förvirra programmeringen.
  • Ange modellens origo vid en logisk referenspunkt.
  • Konvertera all text till geometri eller konturer.

Rätt designförberedelse handlar inte bara om att undvika fel. Det handlar om att respektera fysiken i bearbetning samtidigt som man uppnår sina funktionella mål. Varje timme som läggs på att optimera din design för tillverkbarhet sparar flera timmar i bearbetning, minskar materialspill och får fungerande prototyper snabbare i dina händer.

När din design är optimerad för CNC-produktion är du redo att överväga hur olika branscher tillämpar dessa principer för sina specifika krav. Luft- och rymdfart, medicin, bilindustrin och konsumentelektronik ställer alla unika krav som påverkar prototypspecifikationerna.

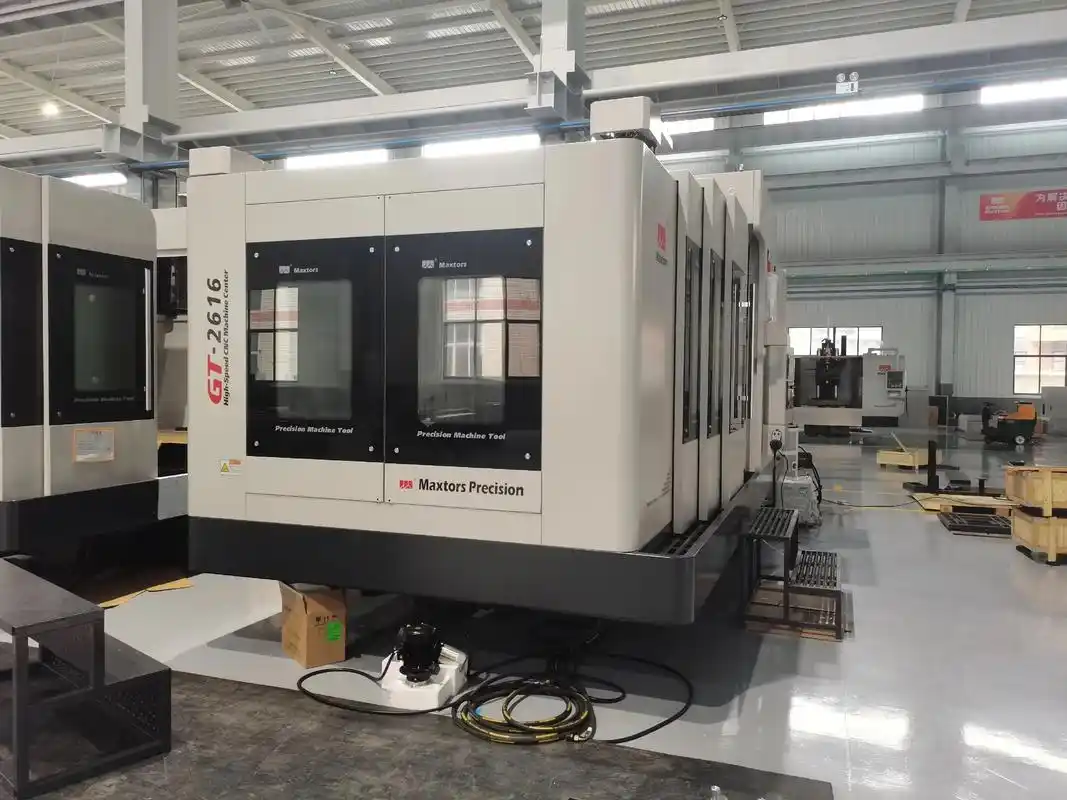

precision cnc machined prototypes serving aerospace automotive medical and electronics industries

Industritillämpningar från luft- och rymdfart till medicintekniska apparater

Din konstruktion är optimerad och ditt material har valts. Men här är något som grundläggande påverkar varje beslut du hittills har tagit: den bransch som din prototyp är avsedd för. En fästplåt som ska användas i ett flygplan ställer helt andra krav än ett hölje för en konsumentprodukt. Att förstå dessa sektor-specifika krav hjälper dig att ange rätt toleranser, välja lämpliga material och förbereda dig för den dokumentation som din applikation kräver.

Låt oss undersöka hur fyra stora branscher går tillväga vid CNC-prototypbearbetning och vad det innebär för dina projektspecifikationer.

Branschspecifika krav på toleranser och material

Olika branscher har utvecklat olika förväntningar under decennier av tillverknings erfarenhet. Vad som anses acceptabelt inom konsumentelektronik skulle omedelbart misslyckas inom luft- och rymdfart. Att veta var din prototyp passar in hjälper dig att kommunicera kraven tydligt och undvika både över- och underspecifiering av kritiska mått.

Flygindustrin

När komponenter arbetar på 40 000 fot under extrema krafter räcker standardtoleranser helt enkelt inte till. Enligt TPS Elektroniks guide för precisionsbearbetning kräver luft- och rymdfartsapplikationer vanligtvis toleranser på ±0,0005 tum, vilket är betydligt striktare än allmänna tillverkningsstandarder.

  • Toleranskrav: Vanligtvis ±0,0005 tum eller striktare för flygkritiska CNC-delar. Specialiserade inställningar kan uppnå ±0,0001 tum när det absolut är nödvändigt.
  • Materialkrav: Titanlegeringar, Inconel och luft- och rymdfartsgradens aluminium dominerar. Dessa exotiska legeringar erbjuder exceptionella hållfasthets-till-vikt-förhållanden men kräver specialverktyg och långsammare bearbetningshastigheter.
  • Spårbarhetskrav: Fullständig dokumentation från råmaterialcertifiering till slutlig inspektion. Varje CNC-fräst del måste vara spårbar till sitt materialursprung, värmebatch och bearbetningshistorik.
  • Certifieringskrav: Leverantörer måste uppfylla AS9100-standarder. ITAR-kompatibilitet är obligatorisk för försvarsrelaterade komponenter.
  • Specifikationer för ytfinish: Ofta 32 Ra eller bättre för aerodynamiska ytor och områden som är kritiska för utmattning.

Aerospace-prototyper används ofta som funktionsprov som utsätts för samma belastningar som produktionskomponenter. Det innebär att dina frästa delar måste fungera identiskt med slutliga produktionsdelar.

Fordonsindustrin

Bilprototypering balanserar prestandavalidering med produktionskonomi. Prototyperna måste korrekt återge hur produktionsdelar kommer att bete sig under hållbarhetstester samtidigt som de uppfyller krävande utvecklingstidslinjer.

  • Toleranskrav: Generellt ±0,001 tum till ±0,005 tum beroende på systemet. Kraftöverföringskomponenter kräver striktare toleranser än karosseridelar.
  • Materialkrav: Produktionsrepresentativa material är avgörande. Att testa en stålprototyp när produktionen använder aluminium gör dina prestandadata ogiltiga.
  • Fokus på funktionsprovning: Prototyper genomgår hållbarhetsvalidering, termisk cykling och monteringsverifiering. Metall-CNC-bearbetning producerar delar som klarar verkliga provningsförhållanden.
  • Certifieringskrav: IATF 16949-certifiering visar på mognaden i kvalitetsledningssystemet. Dokumentation för statistisk processkontroll (SPC) åtföljer ofta de levererade delarna.
  • Volymförväntningar: Bilprogram kräver ofta 10–50 prototypenheter för flerställningsprovning, vilket gör kostnadseffektivitet viktig även i prototypstadiet.

Medicinsk utrustningsindustri

Patientens säkerhet styr varje beslut vid prototypframställning av medicintekniska produkter. Regleringskrav lägger till ytterligare dokumentationskrav och materialbegränsningar som inte finns i andra branscher. Enligt BOEN Rapids översikt över bearbetning av medicintekniska produkter är efterlevnad av FDA:s regler och ISO 13485 obligatorisk, inte frivillig.

  • Biokompatibilitetskrav: Materialen måste överensstämma med ISO 10993-standarder. Vanliga val inkluderar medicinsk stål (316L), titan (Ti-6Al-4V ELI) och PEEK för implantabla applikationer.
  • Krav på ytyta: Släta ytor minskar bakterieadhesion och förbättrar rengörbarheten. Ytor på implantat kräver ofta specifika Ra-värden som dokumenteras i kontrollrapporter.
  • Regleringsdokumentation: FDA:s kvalitetssystemreglering (21 CFR Del 820) kräver dokumenterade förfaranden för varje tillverkningssteg. ISO 13485-certifiering ger ramverket för kvalitetsledning.
  • Riskhanteringsintegration: ISO 14971 kräver dokumenterad riskanalys för medicintekniska produkter. Din prototypbearbetningsprocess ingår i denna riskdokumentation.
  • Valideringskrav: Processvalidering måste visa konsekventa och återkommande resultat. Detta gäller även vid prototypkvantiteter för design med produktionsavsikt.

Konsumentelektronik

Konsumentprodukter prioriterar estetik tillsammans med funktion. Din prototyp kan visas i presentationer för intressenter, fokusgrupper eller marknadsföringsfotografering innan den ens genomgår teknisk testning.

  • Toleranskrav: Måttundantag på ±0,005 tum är vanligtvis tillräckliga för höljen. Strängare krav gäller för monteringsfunktioner för interna komponenter.
  • Estetiska prioriteringar: Ytkvaliteten är ofta viktigare än måtnoggrannheten. Prototyper måste se ut och kännas som produktionsenheter.
  • Fokus för monteringstestning: Prototyper validerar hur komponenter passar ihop, hur knappar känns och hur displayar justeras mot höljen.
  • Materialrepresentation: Även om produktionen kan använda injektering, validerar CNC-bearbetning av delar i liknande plast eller aluminium form och funktion.
  • Förväntningar på hastighet: Utvecklingscyklerna för konsumentelektronik är aggressiva. Snabb leverans är ofta viktigare än att uppnå de strängaste möjliga måttundantagen.

Hur branschkrav formar prototypspecifikationer

Att förstå dessa sektorskillnader hjälper dig att kommunicera effektivare med din bearbetningspartner. När du beställer CNC-fräsade delar för luft- och rymdfartsapplikationer förstår din leverantör omedelbart vilken dokumentation, spårbarhet och inspektionsintensitet som krävs. Att ange användning för medicintekniska apparater väcker frågor om materialcertifieringar och validering av ytyta.

Dokumentationskraven varierar kraftigt:

  • Flygindustri: Materialcertifieringar, värmebatchspårbarhet, dimensionella inspektionsrapporter, processcertifieringar (AS9100, ITAR-kompatibilitet)
  • Fordon: Första-artikel-inspektionsrapporter, kapabilitetsstudier (Cpk-data), materialprovrapporter, PPAP-dokumentation för prototyper avsedda för produktion
  • Medicinsk: Materialcertifikat för biokompatibilitet, mätningar av ytyta, dokumentation för processvalidering, register över riskhantering
  • Konsument: Vanligtvis minimal dokumentation om inte annat anges. Fokus skiftar till visuell kvalitetskontroll och passningsverifiering.

Godkännandekriterierna skiljer sig också åt mellan olika branscher. Inom luft- och rymdfarten kan en del avvisas på grund av en enda måttavvikelse på 0,0002 tum utanför toleransen. I konsumentelektronik kan samma avvikelse accepteras utan att det väcker någon oro. Att kommunicera din branschkontext hjälper din bearbetningspartner att tillämpa lämplig noggrannhet vid kontrollen.

Dessa branschspecifika krav påverkar direkt projektens kostnader. Strängare toleranser, exotiska material och omfattande dokumentation ökar alla kostnaderna. Att förstå vad ditt användningsområde faktiskt kräver hjälper dig att ange kraven på rätt sätt utan överdimensionering, vilket håller prototypbudgeten under kontroll samtidigt som de verkliga prestandakraven uppfylls.

Förståelse av kostnader och pristillfällen för CNC-prototypbearbetning

Du har optimerat ditt design och förstår branschkraven. Nu uppstår frågan som alla ställer sig, men som få resurser svarar ärligt på: hur mycket kommer detta att kosta? Till skillnad från standardprodukter med fasta prisetiketter varierar priset för CNC-prototypbearbetning kraftigt beroende på dina specifika projektbehov. Att förstå vilka faktorer som driver dessa kostnader hjälper dig att budgetera korrekt, göra smarta avvägningar och undvika överraskningar när offerterna anländer.

Här är verkligheten. Ingen kan ge dig en universell prislista eftersom varje prototyp är unik. Men du kan absolut förstå de variabler som påverkar ditt projekts kostnad, och den kunskapen ger dig kontroll.

Vad driver prototypkostnaderna

Varje offert för CNC-fräsade delar återspeglar en kombination av faktorer som påverkar varandra på komplexa sätt. Enligt JLCCNC:s kostnadsanalys bidrar materialval, konstruktionskomplexitet, toleranser och frästid i betydande utsträckning till den slutliga prissättningen. Låt oss gå igenom varje variabel så att du vet exakt vad du betalar för.

  • Materialtyp och volym
    Ditt materialval utgör grunden för alla andra kostnader. Standardaluminiumlegeringar som 6061-T6 är billigare att köpa och kan bearbetas snabbt med minimal verktygsslitage. Hårdare material som rostfritt stål eller titan kräver långsammare skärhastigheter, specialverktyg och orsakar större slitage på skärverktygen. Råmaterialkostnaden är viktig, men bearbetbarheten påverkar ofta den totala kostnaden ännu mer. En CNC-del i titan kan kosta lika mycket i råmaterial som en motsvarande ståldel, men ta tre gånger längre tid att fräsa – vilket tredubblar din bearbetningskostnad.
  • Geometrisk komplexitet
    Enkla delar med grundläggande funktioner maskinbearbetas snabbt. Komplexa geometrier med djupa fickor, tunna väggar, intrikata detaljer eller krav på flera axlar ökar programmeringstiden, installationskomplexiteten och maskinbearbetningstiden kraftigt. Enligt Modelcraft kräver komplexa delkonstruktioner ofta specialverktyg, extra programmeringstid och fler kvalitetssäkringskontroller, vilket alla bidrar till högre kostnader.
  • Toleranskrav
    Här är det där kostnaderna kan stiga snabbt. Standardtolleranser på ca ±0,13 mm är uppnåeliga med vanliga maskinbearbetningsprocesser. Att fördjupa toleransen till ±0,05 mm kräver långsammare fördjupningshastigheter, mer noggranna installationer och ytterligare inspektions- och kontrolltid. Att kräva ±0,025 mm eller strängare toleranser kan kräva specialutrustning, temperaturkontrollerade miljöer samt 100 % kontroll av kritiska mått. Sambandet är inte linjärt. Varje steg mot en strängare tolerans fördubblar ungefär inspektions- och kontrolltiden och ökar kraftigt kraven på noggrannhet vid maskinbearbetningen.
  • Kvantitet
    Kostnaden per del sjunker kraftigt när antalet ökar. Varför? Eftersom installationskostnader, programmeringstid och verktygsförberedelse sprids över fler enheter. Enligt JW Machine kan beställning av endast en prototyp bli betydligt dyrare per enhet än beställning av flera stycken, eftersom de initiala kostnaderna sprids över högre kvantiteter, vilket gör en betydande skillnad för de totala produktionskostnaderna. En enskild prototyp kan kosta 500 USD, medan tio identiska delar kostar 150 USD styck.
  • Ytförändringskrav
    Ytor som är färdigbearbetade på maskin inkluderas utan extra kostnad utöver noggrann bearbetning. Att begära specifika Ra-värden, spegelblankpolering, kulstrålning, anodisering eller målning innebär ytterligare efterbearbetningssteg med egna arbets- och materialkostnader. Premiumytor på CNC-bearbetade produkter kan öka grundkostnaderna för bearbetning med 20–50 % beroende på komplexiteten.
  • Handläggningstid
    Standardleveranstider gör att verkstäder kan schemalägga ditt uppdrag effektivt tillsammans med andra arbetsuppgifter. Expressbeställningar kräver omplanering av scheman, potentiellt övertid eller att maskiner ägnas uteslutande åt ditt projekt. Förvänta dig att betala en extra avgift på 25–100 % för expedierad service, där samma-dag- eller nästa-dag-leveranser innebär högst extraavgifter.

Budgetplanering utan överraskande kostnader

Att känna till kostnadsdrivare är hälften av striden. Den andra halvan är att strategiskt hantera dem för att hålla ditt projekt inom budgeten utan att offra det som är viktigast.

Hur designoptimering minskar kostnaderna

Varje onödig funktion ökar bearbetningstiden. Varje alltför strikt tolerans ökar inspektions­tiden. Smarta designval minskar direkt både dessa tider. Överväg dessa praktiska tillvägagångssätt:

  • Använd strikta toleranser endast för ytor som ska sitta ihop och för funktionella delar. Låt icke-kritiska mått följa standardmässiga bearbetningstoleranser.
  • Undvik djupa, smala fickor som kräver små verktyg och låga skärhastigheter.
  • Använd standardhålstorlekar som matchar vanliga borr-diametrar.
  • Lägg till generösa inre hörnradier för att tillåta större, snabbare skärande verktyg.
  • Minimera materialborttagning genom att utgå från råmaterial med mått nära de slutgiltiga dimensionerna.

Dessa optimeringar komprometterar inte funktionaliteten. De eliminerar helt enkelt slöseri, vilket minskar både bearbetningstid och materialavfall.

Mängdsöverväganden och brytpunkter

Prototypbearbetningstjänster strukturerar prissättningen kring amortering av installationskostnader. Så här påverkar mängden vanligtvis ekonomin:

  • 1–5 enheter: Högsta kostnad per del. Installation och programmering dominerar den totala kostnaden. Överväg om du verkligen behöver endast en del, eller om att beställa tre ger bättre värde för iterativ testning.
  • 10–25 enheter: Betydande minskning av kostnaden per del, eftersom installationskostnaderna sprids över fler delar. Idealisk mängd för funktionsprototypserier där flera testkonfigurationer krävs.
  • 50+ enheter: Närmar sig den brytpunkt där prototypprissättningen börjar övergå till produktionsrelaterad ekonomi. Verktygsinvesteringar blir motiverade.

När prototypprissättning blir produktionskonomi

Det finns en volymtröskel där kostnaderna per del för CNC-prototypning överstiger vad specialanpassad produktionsteknik skulle ge. Denna skärningspunkt varierar beroende på delens komplexitet, men ligger i allmänhet mellan 100 och 500 enheter. Vid högre volymer ger investeringar i injektionsformar, tryckgjutningsverktyg eller automatiserade CNC-fästsystem lägre kostnader per del trots den högre första investeringen.

För CNC-prototypningsprojekt som närmar sig dessa volymer bör du fråga din bearbetningspartner om strategier för övergång till serieproduktion. Många prototypbearbetningstjänster kan ge råd om när alternativa tillverkningsmetoder blir mer ekonomiska.

Få korrekta offertförfrågningar

Online-CNC-bearbetningstjänster har effektiviserat offertprocessen, men noggrannheten beror på vad du anger. Fullständig information ger dig snabbare pålitliga offertförslag:

  • Lämna in 3D-CAD-filer i STEP-format
  • Inkludera 2D-ritningar med toleransangivelser för kritiska mått
  • Ange materialklass, inte bara materialtyp
  • Ange tydligt kraven på ytyta
  • Ange antalet som behövs och om du förväntar dig återbeställningar
  • Kommunicera din tidsplan och eventuell flexibilitet du har

Att förstå dessa kostnadsfaktorer omvandlar budgetering från gissning till strategisk planering. Du kan göra informerade avvägningar mellan tolerans och kostnad, mellan antal och styckpris samt mellan hastighet och budget. När kostnaderna är kända är nästa avgörande övervägande att säkerställa att de delar du får verkligen uppfyller dina specifikationer genom korrekt kvalitetssäkring och inspektion.

cmm inspection verifying dimensional accuracy of a cnc machined prototype

Kvalitetssäkring och inspektion av CNC-prototyper

Du har investerat i optimerade konstruktioner, valt rätt material och förstått dina kostnader. Men här är frågan som slutgiltigt avgör om din prototyp ger värde: stämmer den färdiga delen verkligen överens med dina specifikationer? Kvalitetssäkring omvandlar projekt för CNC-maskinerade prototyper från hoppfulla experiment till verifierade datapunkter som du kan lita på vid viktiga beslut.

Kvalitet handlar inte bara om att upptäcka brister. Det handlar om att dokumentera att dina maskinbearbetade prototyper uppfyller kraven så ingående att du med säkerhet kan gå vidare till produktion, lämna in för certifiering eller presentera resultaten för intressenter med full tillförsikt.

Inspektionsmetoder som verifierar prototypens noggrannhet

Olika verifieringsmetoder tjänar olika ändamål. Att förstå vad varje metod ger hjälper dig att specificera lämplig kvalitetskontroll för CNC-bearbetade delar baserat på dina faktiska behov i stället för att gissa.

Koordinatmätmaskinsinspektion (CMM-inspektion)

CMM-inspektion är fortfarande standarden för dimensionsverifiering av CNC-prototyper. Enligt Zintilons CMM-guide använder dessa maskiner probningssystem för att samla in exakta tredimensionella datapunkter och jämföra den verkliga delens geometri med din ursprungliga CAD-design med exceptionell noggrannhet.

CMM-inspektion fungerar genom att en kalibrerad sond nuddar flera punkter på ytan av din komponent och därmed skapar en fullständig dimensionskarta. Maskinen jämför sedan dessa mätningar med dina konstruktionskrav och identifierar eventuella avvikelser som ligger utanför de godtagbara toleranserna. För komplexa CNC-fräsade prototyper med dussintals kritiska mått ger CMM en omfattande verifiering som manuell mätning helt enkelt inte kan matcha.

Det finns fyra huvudtyper av CMM, var och en anpassad för olika applikationer:

  • Bro-CMM: Vanligaste typen, idealisk för små till medelstora komponenter med höga krav på noggrannhet
  • Portalkran-CMM: Hanterar stora, tunga komponenter som bilchassinmonteringar
  • Utbyggnads-CMM: Ger tillträde till komponenter från tre sidor, användbart för komplexa geometrier i trånga utrymmen
  • Horisontell arm-CMM: Nås svåråtkomliga funktioner och tunnväggiga komponenter

Ytråghetsprovning

Dimensionell noggrannhet betyder ingenting om ytkvaliteten inte uppfyller kraven. Ytråhetstestning kvantifierar ytfinishens kvalitet med hjälp av Ra-värden, vilket mäter den genomsnittliga avvikelsen från medelytlinjen. Medicinska implantat, luft- och rymdfartsytors tätningsytor samt estetiska konsumentprototyper kräver alla specifika Ra-specifikationer som måste verifieras och dokumenteras.

Profilometrar följer spåren över bearbetade ytor och genererar råhetsprofiler som bekräftar om dina CNC-slipnings- eller fräsoperations tjänster uppnådde de specificerade ytfinisherna. För kritiska applikationer bevisar denna dokumentation att prototypens yta uppfyller de funktionella kraven.

Materialcertifiering

Din prototyps prestanda beror helt på att använda rätt material. Materialcertifikat spårar ditt råmaterial tillbaka till dess ursprung och dokumenterar kemisk sammansättning, värmebehandling och mekaniska egenskaper. För luftfarts- och medicinska applikationer är denna spårbarhet ovillkorlig. Även för mindre reglerade branscher ger materialcertifikat en garanti för att dina funktionsprov återspeglar det faktiska produktionsmaterialets beteende.

Dimensionell rapportering

Utöver godkännande/underkännande-beslut dokumenterar detaljerade dimensionella rapporter de faktiska mätvärdena för varje undersökt egenskap. Dessa uppgifter bevisar efterlevnad vid regleringsansökningar, identifierar trender över flera prototyper och ger referensmätvärden för att jämföra produktionsdelar med validerade prototyper.

Kvalitetsdokumentation för kritiska applikationer

Inspektion sker i flera steg under hela prototypprocessen. Att känna till dessa kontrollpunkter hjälper dig att förstå var kvaliteten byggs in, inte bara verifieras efteråt.

Kvalitetskontrollpunkter under hela produktionsprocessen

  • Inkommande materialinspektion: Verifiera att materialcertifikaten stämmer överens med specifikationerna innan bearbetning påbörjas
  • Kontroller under produktionen: Kritiska mått verifieras under bearbetningen, särskilt innan irreversibla operationer
  • Förstakontroll: Den första färdiga delen mäts noggrant innan produktionen fortsätter
  • Slutinspektion: Fullständig verifiering av mått enligt ritningskrav
  • Verifiering av ytfinish Ra-mätningar dokumenteras för angivna ytor
  • Visuell inspektion: Kontrollera estetiska fel, burrar och slutförandekvalitet
  • Funktionell verifiering: Monteringspassningskontroller, gängmätning och verifiering av geometriska toleranser

Ange kvalitetskrav vid beställning

Din offertförfrågan bör tydligt kommunicera förväntningarna på inspektion. Vaga krav leder till antaganden som kanske inte stämmer överens med dina behov. Ange:

  • Vilka dimensioner kräver formell inspektionsrapportering
  • Om CMM-data krävs eller om standardmätning räcker
  • Krav på verifiering av ytyta med specifika Ra-angivelser
  • Krav på materialcertifiering och spårbarhetsdjup
  • Eventuella branschspecifika dokumentationsformat (AS9102 för luftfartsindustrin, PPAP för bilindustrin)

Första artikelinspektion för prototyper avsedda för produktion

När din prototyp avspeglar produktionsavsikt blir första artikelinspektion (FAI) avgörande. Enligt Industriell Inspektion & Analys , verifierar FAI att en tillverkningsprocess har producerat en produkt som uppfyller specifikationerna, och dokumenterar material, processer och dimensionskrav innan full produktion påbörjas.

FAI berättar den fullständiga historien om hur din komponent tillverkades. Den omfattar använda material, tillämpade specialprocesser samt omfattande dimensionsverifiering. För CNC-prototyper som övergår till produktion bevisar FAI-dokumentationen att din tillverkningsprocess är kapabel och kontrollerad.

En fullständig första artikelinspektion är lämplig när:

  • Tillverkning av en ny eller omdesignad produkt för första gången
  • Ändring av material, leverantörer eller tillverkningsplatser
  • Modifiering av verktyg eller tillverkningsprocesser
  • Återupptagande av produktion efter en längre avbrott
  • Kunden begär specifikt verifiering

Certifieringar som är avgörande för prototypens kvalitet

Certifieringar inom kvalitetsstyrning visar att en bearbetningspartner har ett systematiskt tillvägagångssätt för att säkerställa konsekvens och kontinuerlig förbättring. IATF 16949-certifiering, särskilt utformad för bilindustrins leveranskedja, visar på rigorösa kvalitetssystem inklusive statistisk processkontroll (SPC), analys av mätsystem samt dokumenterade rutiner för varje tillverkningssteg.

Enligt Riktlinjer för IATF 16949 , certifierade leverantörer bör använda samma underleverantörer, verktyg och processer för prototyper som kommer att användas i serietillverkningen. Detta tillvägagångssätt minimerar variationen mellan din validerade prototyp och de slutliga serietillverkade delarna, vilket gör att testresultaten faktiskt kan förutsäga hur produkten kommer att fungera i serietillverkning.

För krav på bilprototyper arbetar vi med IATF 16949-certifierade partners som Shaoyi Metal Technology ger förtroende för att kvalitetssystemen uppfyller branschens förväntningar. Genomförandet av statistisk processkontroll säkerställer enhetlighet mellan prototypserier, medan certifiering visar engagemang för dokumentation och spårbarhet efterfrågan på fordonsprogram.

Godkännande och kommunikation

Tydliga kriterier för godkännande förhindrar tvister och säkerställer att alla förstår vad som utgör en överensstämmande del. Definera:

  • Kritiska dimensioner som utan undantag måste omfattas av toleranserna
  • Större dimensioner där mindre avvikelser kan vara acceptabla med kundens godkännande
  • Mindre dimensioner när standard bearbetningstoleranser gäller
  • Kraven på ytbehandling per zon eller funktion
  • Kosmetiska standarder för visuell inspektion

Kvalitetssäkring omvandlar CNC-prototypbearbetning från tillverkning till validering. När inspektionsdokumentationen bevisar att din prototyp uppfyller alla specifikationer får du den säkerhet som krävs för att fatta beslut – oavsett om det gäller godkännande av produktionsverktyg, inlämning för regleringsmyndighetens godkännande eller presentation av resultat till intressenter som behöver bevis, inte löften.

När kvalitetssystemen är förstådda är det sista pusselbiten att välja en bearbetningspartner som kan leverera enligt dessa krav konsekvent. Detta beslut påverkar varje aspekt av din prototypupplevelse.

Att välja rätt partner för CNC-prototypbearbetning

Du har bemästrat designoptimering, materialval och kvalitetskrav. Nu kommer beslutet som sammankopplar allt: att välja vem som faktiskt tillverkar din prototyp. Den rätta partnern omvandlar din CAD-fil till en exakt tillverkad del som validerar din design. Den felaktiga partnern leder till förseningar, kvalitetsproblem och frustration som gör att din utvecklingstidslinje går åt skogen.

Här är vad de flesta gör fel. De fokuserar nästan uteslutande på pris och betraktar maskinprototyper som en kommoditet. Men det billigaste offertförslaget blir ofta det dyraste valet när man tar hänsyn till omarbetning, kommunikationsproblem och missade tidsfrister. Låt oss undersöka vad som faktiskt är viktigt när man utvärderar potentiella leverantörer.

Utvärdera bearbetningspartners utöver pris

Pris är viktigt, men det är bara en variabel i en komplex ekvation. Enligt BOEN Rapi­ds leverantörsjämförelseguide bör en omfattande utvärdering omfatta tekniska förmågor, kvalitetssystem, kommunikationsresponsivitet och leveranspålitlighet. Varje faktor påverkar direkt om dina prototypbearbetade delar anländer i tid och enligt specifikationen.

Verifiering av förmåga

Börja med att bekräfta att verkstaden faktiskt kan tillverka det du behöver. Avancerade fleraxliga bearbetningscentraler, precisionsväxlingsutrustning och automatiserade inspektionsverktyg indikerar en leverantör som är utrustad för komplexa geometrier och stränga toleranser. För komplexa luft- och rymdfarts- eller medicinska komponenter bör du särskilt söka efter 5-axlig CNC-bearbetningstjänst som kan nå funktioner från flera vinklar i en enda monteringsuppsättning.

Utöver utrustningslistor bör du undersöka deras materialkunskap. Ett prototypmaskinverkstad med erfarenhet av just dina legeringar eller tekniska plastmaterial förstår de specifika egenskaperna hos dessa material vid bearbetning. De väljer lämpliga skärparametrar, förutser potentiella problem och levererar bättre resultat än en allmän verkstad som lär sig på ditt uppdrag.

Kvalitetssystem och certifieringar

Certifieringar ger objektiv bevisning för ett systematiskt kvalitetsledningssystem. ISO 9001:2015-certifiering visar att man följer globalt erkända standarder för konsekvens och kontinuerlig förbättring. Branschspecifika certifieringar är ännu viktigare för reglerade tillämpningar. AS9100 verifierar efterlevnad av luftfartsindustrins krav. ISO 13485 bekräftar förmågan att tillverka medicintekniska produkter.

För CNC-bearbetning av prototyper inom bilindustrin signalerar IATF 16949-certifiering att leverantören förstår den omfattande dokumentationskravet och processkontrollen som bilprogram kräver. Enligt Wauseon Machine , att hitta en partner med möjligheter från prototyp till produktion frigör betydande effektivitetsförbättringar genom läror som inhämtats under utvecklingsfasen.

Kommunikationsresponsivitet

Hur snabbt och professionellt svarar leverantören på förfrågningar? Denna tidiga indikator förutsäger hur de kommer att kommunicera under ditt projekt. Enligt LS Manufacturings urvalsguide har en specialist effektiva rutiner för snabba offertförslag som levereras inom timmar i stället för dagar.

Sök efter leverantörer som erbjuder dedicerade projekthanterare eller ingenjörer som ger teknisk vägledning under hela design- och produktionsfasen. Tydliga kommunikationskanaler förhindrar missförstånd, löser problem snabbt och säkerställer överensstämmelse med dina krav. Den responsivitet du upplever under offertfasen speglar den service du får under produktionen.

Leveranstidspålitlighet

Löften betyder ingenting utan leverans. Begär data om genomsnittliga genomloppstider, flexibilitet för brådskande beställningar och beredskapsplanering för oväntade störningar. En pålitlig partner ger realistiska tidsramar och visar på en beprövad förmåga att uppfylla tidsfrister vid olika produktionsvolymer.

För snabba CNC-fräsningsskärningsbehov bör du kontrollera om det finns möjlighet till expedierad bearbetning och förstå den eventuella extra kostnaden. Vissa leverantörer specialiserar sig på snabbbearbetning med system som är optimerade för hastighet. Andra prioriterar volymproduktion, vilket innebär att ditt prototyp kan vänta i kö bakom större beställningar.

Möjligheter att säkerställa råmaterial

Din prototyps tidsplan beror delvis på tillgängligheten av material. Leverantörer med etablerade relationer till materialfördelare och som håller lager av vanliga legeringar kan påbörja bearbetningen snabbare än de som beställer material efter att ha tagit emot er order. För exotiska legeringar eller specialplaster bör ni fråga om vanliga leveranstider och om de kan föreslå lättillgängliga alternativ som uppfyller era krav.

Kontrolllista för leverantörsutvärdering

Innan ni binder er vid någon bearbetningspartner bör ni gå igenom denna verifieringskontrolllista:

  • Utrustningskapaciteter: Har de maskiner som är lämpliga för er dels komplexitet, storlek och toleranskrav?
  • Erfarenhet av material: Har de tidigare framgående bearbetat de material ni specificerat?
  • Kvalitetscertifieringar: Stämmer deras certifieringar överens med era branschkrav (ISO 9001, AS9100, IATF 16949, ISO 13485)?
  • Inspektionsutrustning: Har de koordinatmätmaskiner (CMM), ytjämnhetstestare och annan lämplig metrologi för era toleransspecifikationer?
  • Offertrespons: Svarade de inom 24 timmar med ett detaljerat, uppdelat offert?
  • DFM-feedback: Identifierade de proaktivt tillverkningsrelaterade problem och föreslog förbättringar?
  • Referensprojekt: Kan de visa exempel på delar av liknande komplexitet som de framgående har tillverkat?
  • Leveranstidsåtagande: Har de lämnat en realistisk tidplan med tydliga milstolpar och förväntningar?
  • Kommunikationsstruktur: Finns det en dedicerad kontaktperson för ditt projekt?
  • Skalbarhet: Kan de skala upp från prototypkvantiteter till serietillverkningsvolymer?
  • Geografiska överväganden: Påverkar platsen leveranstid, tidsöverlappning för kommunikation eller efterlevnad av regleringar? (För projekt som kräver inhemsk tillverkning kan alternativ som CNC-prototypservice i Georgia eller andra regionala leverantörer vara värt att undersöka.)

Sätta upp ditt prototypprojekt för framgång

Att hitta en kompetent partner är bara halva ekvationen. Hur du kommunicerar dina krav och förbereder dig för samarbete påverkar direkt resultaten.

Vilken information leverantörer behöver

Fullständig information ger dig snabbare och mer exakta offertförslag och minskar utbytet av frågor och svar. Förbered dessa element innan du kontaktar dem:

  • 3D CAD-filer i STEP- eller inbyggt format
  • 2D-ritningar med GD&T-angivelser för kritiska mått
  • Materialspecifikation inklusive sort och tillstånd
  • Ytytans krav per funktion eller zon
  • Behövda kvantitet och uppskattad återbeställningsfrekvens
  • Målleveransdatum och eventuell flexibilitet
  • Krav på kvalitetsdokumentation (kontrollrapporter, certifikat, FAI)
  • Eventuella branschspecifika efterlevnadskrav

Ju mer komplett din initiala förfrågan är, desto mer exakt blir ditt offert och desto snabbare kommer ditt projekt framåt.

Ledtidsförväntningar beroende på projektets komplexitet

Realistiska tidsramar förhindrar frustration och möjliggör korrekt planering. Här är vad du kan förvänta dig för olika projekttyper:

Projekttyp Typisk ledtid Nyckelfaktorer
Enkel geometri, standardmaterial 3-5 arbetsdagar Minimal programmering, lagerhållna material tillgängliga, standardtoleranser
Måttlig komplexitet, vanliga legeringar 5-10 arbetsdagar Flera monteringsställningar, vissa stränga toleranser, standardytbehandling
Komplexa fleraxliga delar 10-15 arbetsdagar Utomordentlig programmering, specialmonteringsutrustning, omfattande kontroll
Exotiska material eller specialytbehandlingar 15–20+ arbetsdagar Materialinköp, specialverktyg, samordning av efterbehandling
Snabbt/accelererat service 1-3 arbetsdagar Premiumprissättning, schemaprioritering, kan begränsa komplexiteten

Partners som Shaoyi Metal Technology demonstrera vad som är möjligt när system optimeras för hastighet. Deras tjänster för prototypframställning inom bilindustrin erbjuder ledtider så snabbt som en arbetsdag för komponenter som komplexa chassinmonteringar och anpassade metallbussningar. Denna snabba genomloppstid uppnås genom att kombinera kvalitetssystem certifierade enligt IATF 16949 med produktionskapacitet som är utformad för snabb respons snarare än endast hög volym.

Övergång från prototyp till produktion

Smart planering tar hänsyn till vad som händer efter att prototypvalideringen har lyckats. Enligt Wauseon Machines riktlinjer ger samarbete med en partner som hanterar hela processen från prototyp till serieproduktion betydande effektivitetsförbättringar genom erfarenheter från utvecklingsfasen, förenklad fakturering, bättre kommunikation och snabbare produktförbättringar.

När du utvärderar potentiella partners bör du ställa frågor om deras produktionskapacitet:

  • Kan de skala upp från prototypkvantiteter till hundratals eller tusentals enheter?
  • Har de kapacitet att hantera pågående serieproduktion parallellt med ny prototypframställning?
  • Vilka produktionsövergångar har de hanterat framgångsrikt för liknande delar?
  • Hur ändras prissättningen när volymerna ökar?

Att hitta en partner som kan skala upp eliminerar störningarna vid överföring till en ny leverantör efter validering. Kunskapen som samlas in under prototypfasen – inklusive materialens speciella egenskaper, spännlösningssystem och optimala skärparametrar – förs över till produktionen, vilket minskar problem vid igångsättningen och säkerställer konsekvens mellan din validerade prototyp och produktionsdelarna.

Att bygga ett partnerskap, inte bara lägga beställningar

De bästa relationerna för prototypbearbetning utvecklas bortom rent transaktionella beställningar. När din leverantör förstår dina produktmål, branschkrav och utvecklingstidplan blir de en samarbetspartner snarare än bara en leverantör. De föreslår proaktivt förbättringar, påpekar potentiella problem innan de blir allvarliga och prioriterar ditt arbete när tidsramarna är strama.

Investera tid i den inledande relationsbyggnaden. Dela kontext om ditt användningsområde. Förklara varför vissa toleranser är viktiga. Diskutera dina produktionsavser och volymförväntningar. Denna information hjälper din bearbetningspartner att optimera sitt angreppssätt för dina specifika behov istället för att tillämpa generiska processer.

Att välja rätt CNC-prototypbearbetningspartner avgör om ditt utvecklingsprogram genomförs smärtfritt eller stöter på undvikbara hinder. Utöver prisjämförelser bör du bedöma kompetens, kvalitetssystem, kommunikation och skalbarhet. Förbered fullständig information för att möjliggöra exakta offertförslag och snabba startar. Och tänk bortom den omedelbara prototypen till partner som kan stödja dig under hela resan – från första provexemplaret till full produktion.

Vanliga frågor om CNC-prototypbearbetning

1. Vad är en CNC-prototyp?

En CNC-prototyp är en fysisk del som skapas från din CAD-design med hjälp av datorstyrd numerisk styrning (CNC). Till skillnad från 3D-utskrift, som bygger lager för lager, tar CNC-prototypning bort material från fasta block för att uppnå produktionsgradens noggrannhet. Den viktigaste fördelen är möjligheten att testa med faktiska produktionsmaterial som aluminium, stål eller tekniska plastmaterial, vilket ger dig pålitliga prestandadata innan du går vidare till massproduktion. Denna metod validerar monteringspassform, mekanisk hållfasthet och termiskt beteende med delar som överensstämmer med de slutgiltiga produktionskraven.

2. Hur mycket kostar en CNC-prototyp?

Kostnaderna för CNC-prototyper varierar beroende på materialtyp, geometrisk komplexitet, toleranskrav, kvantitet och ledtid. Enkla prototyper i plast kan kosta från cirka 100–200 USD, medan komplexa metallkomponenter med strikta toleranskrav kan kosta mer än 1 000 USD per styck. Inställningskostnader fördelas över antalet beställda delar, så att en beställning av 10 delar minskar styckkostnaden betydligt jämfört med en enskild prototyp. Optimering av konstruktionen – till exempel genom att välja lämpliga toleranser och standardiserade hålstorlekar – minskar direkt bearbetningstiden och de totala kostnaderna utan att påverka funktionen.

3. Vad gör en prototypmaskinist?

En prototypmaskinist omvandlar digitala design till fysiska delar med hjälp av CNC-utrustning. Deras ansvarsområden inkluderar tolkning av CAD-filer, programmering av verktygsvägar, val av lämpliga skärande verktyg, montering av arbetsstycken samt drift av fräs- och svarvautomater. De mäter färdiga delar mot specifikationer med hjälp av precisionsinstrument och felsöker bearbetningsproblem. Erfarna prototypmaskinister förstår principerna för konstruktion för tillverkbarhet och kan föreslå ändringar som förbättrar delarnas kvalitet samtidigt som produktionstiden och kostnaderna minskar.

4. När bör jag välja CNC-bearbetning framför 3D-utskrift för prototyper?

Välj CNC-bearbetning när du behöver strikta toleranser under ±0,1 mm, material egenskaper av produktionsklass för funktionsprovning, utmärkta ytytor eller delar som kommer att utsättas för mekanisk belastning eller högre temperaturer. CNC är särskilt lämplig för metallmaterial som kräver isotrop styrka. Däremot är 3D-utskrift att föredra för komplexa interna geometrier, gitterstrukturer, extremt små upplagor eller när hastighet är viktigare än precision. Många utvecklingsgrupper använder båda metoderna strategiskt: 3D-utskrift för tidiga iterationer och CNC för slutlig funktionsvalidering.

5. Hur förbereder jag mina konstruktionsfiler för CNC-prototypbearbetning?

Skicka in 3D-CAD-filer i STEP-format tillsammans med 2D-ritningar som visar kritiska toleranser. Innan inlämning ska rätt enheter verifieras, geometrin säkerställas vara vattentät utan luckor och modellursprunget anges på ett logiskt sätt. Vid konstruktionen bör man ta hänsyn till att bibehålla en minsta väggtjocklek på 0,8 mm för metall, lägga till inre hörnradier som är minst 30 % större än verktygsradien samt hålla håldjup under fyra gånger håldiametern. Strikta toleranser bör endast tillämpas på funktionella egenskaper, och standardborrstorlekar bör användas för att minska bearbetningstid och kostnader.

Föregående :Ingen

Nästa: CNC online avkodat: Från spel-slang till precisionstillverkning

Få ett gratispris

Lämna din information eller ladda upp dina ritningar, och vi kommer att bistå dig med teknisk analys inom 12 timmar. Du kan också kontakta oss direkt via e-post: [email protected]
E-post
Namn
Företagsnamn
Meddelande
0/1000
Bilaga
Ladda upp minst en bilaga
Up to 3 files,more 30mb,suppor jpg、jpeg、png、pdf、doc、docx、xls、xlsx、csv、txt

FRÅGEFORMULÄR

Efter år av utveckling omfattar företagets svetsningsteknik främst gasshieldad svetsning, bågsvidering, lasersvetsning och olika svetsningstekniker, kombinerade med automatiserade sammansättningslinjer, genom Ultraljudsprovning (UT), Röntgenprovning (RT), Magnetpartikelprovning (MT), Infiltrationsprovning (PT), Eddyströmprovning (ET), Avdragskraftstestning, för att uppnå hög kapacitet, hög kvalitet och säkrare svetsade komponenter. Vi kan erbjuda CAE, MOLDING och 24-timmars snabbt offert för att ge våra kunder bättre service för chassiutslagdelar och maskineringsdelar.

  • Diverse biltilbehör
  • Mer än 12 års erfarenhet inom mekanisk bearbetning
  • Uppnår strikt precision i bearbetning och toleranser
  • Kvalitetskonsekvens mellan kvalitet och process
  • Kan erbjuda anpassade tjänster
  • På tid leverans

Få ett gratispris

Lämna din information eller ladda upp dina ritningar, och vi kommer att bistå dig med teknisk analys inom 12 timmar. Du kan också kontakta oss direkt via e-post: [email protected]
E-post
Namn
Företagsnamn
Meddelande
0/1000
Bilaga
Ladda upp minst en bilaga
Up to 3 files,more 30mb,suppor jpg、jpeg、png、pdf、doc、docx、xls、xlsx、csv、txt

Få ett gratispris

Lämna din information eller ladda upp dina ritningar, och vi kommer att bistå dig med teknisk analys inom 12 timmar. Du kan också kontakta oss direkt via e-post: [email protected]
E-post
Namn
Företagsnamn
Meddelande
0/1000
Bilaga
Ladda upp minst en bilaga
Up to 3 files,more 30mb,suppor jpg、jpeg、png、pdf、doc、docx、xls、xlsx、csv、txt
