Konstruktionsrollen för stötfångarförstärkningar

Stötfångarförstärkningar, vanligtvis kallade stötfångarbalkar, utgör fordonets primära strukturella ryggrad i dess krockantssystem. Genom att fungera som förbindelsen mellan den yttre fascia och fordonets chassi (ofta via krockboxar) måste dessa komponenter absorbera och sprida rörelseenergi vid front- eller bakre krock. Ingenjörmässigt utmaningen består i att balansera krockäkerhet med vikttillämpning (LW) krav som drivs av bränsleekonomiregleringar och EV-räckhållskrav.

Tidigare tillverkades stötfångarbalkar av lättstål med kallformsprägning. Men efterfrågan efter bättre säkerhetsklassificeringar har förskjutit branschstandarder mot Ultra-Högfaststål (UHSS) , särskilt bor-mangan-legeringar som 22MnB5. Även om aluminiumlegeringar (6000- eller 7000-serien) används i vissa premiumtillämpningar för deras höga hållfasthets-till-viktförhållande, är borstål fortfarande det dominerande materialet på grund av sitt exceptionella kostnads-effektivitetsförhållande och förmåga att uppnå martensitisk härdning.

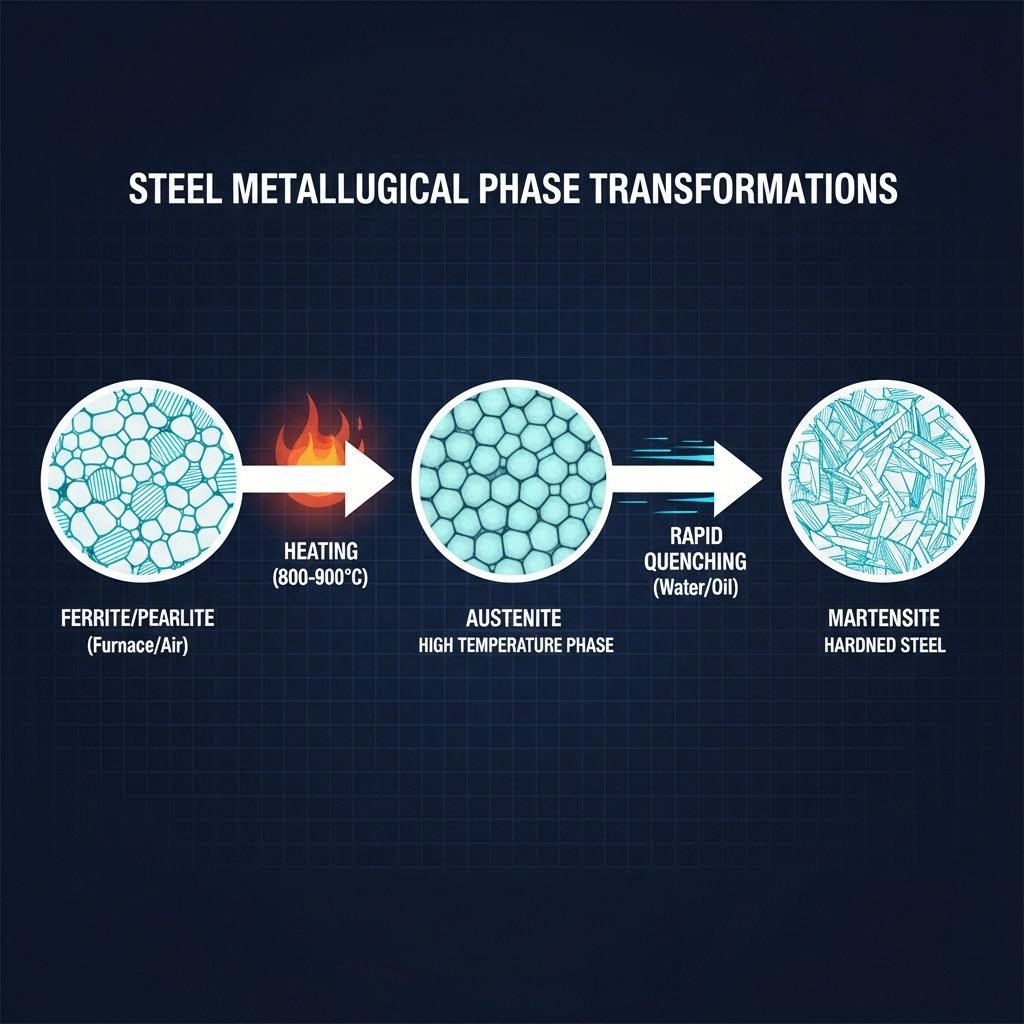

Den metallurgiska omvandlingen är avgörande: stålet börjar med en ferrit-perlit mikrostruktur (draghållfasthet ~600 MPa) och värmebehandlas för att uppnå en helt martensitisk struktur (draghållfasthet >1 500 MPa). Denna omvandling gör att ingenjörer kan minska väggtjockleken – ofta ner till 1,2 mm–2,0 mm – utan att kompromissa med strukturell integritet.

Kärnprocess: Varmpressning (Presshärdning) Arbetsflöde

Varmpressning är den enda tillverkningsprocess som kan forma stötfångare med hållfasthet över 1 500 MPa utan de stora återfjädringsproblem som är förknippade med kallformning. Arbetsflödet är en precisionsstyrd termisk cykel som integrerar formning och värmebehandling.

1. Austenitisering (uppvärmning)

Processen börjar med att staplade förskurna plåtar (ofta Al-Si-beklätta för att förhindra skalbildning) tas isär och förs in i en rullugnsugn. Plåtarna värms upp till ungefär 900°C–950°C och hålls vid denna temperatur under en viss tid. Denna värmebehandling omvandlar stålets mikrostruktur från ferrit till austenit austenit, vilket gör materialet mycket formbart och minskar dess sträckgräns till ungefär 200 MPa för enklare omformning.

2. Överföring och omformning

När plåten lämnar ugnen är hastighet avgörande. Robotiska överföringsarmar flyttar den glödande plåten in i pressverktyget inom några sekunder (vanligtvis <3 sekunder) för att förhindra för tidig avkylning. Den hydrauliska eller servomekaniska pressen stängs sedan snabbt. Stängningshastigheter varierar ofta mellan 500 till 1 000 mm/s för att säkerställa att materialet formas innan fasomvandlingen påbörjas.

3. Härdning i verktyget

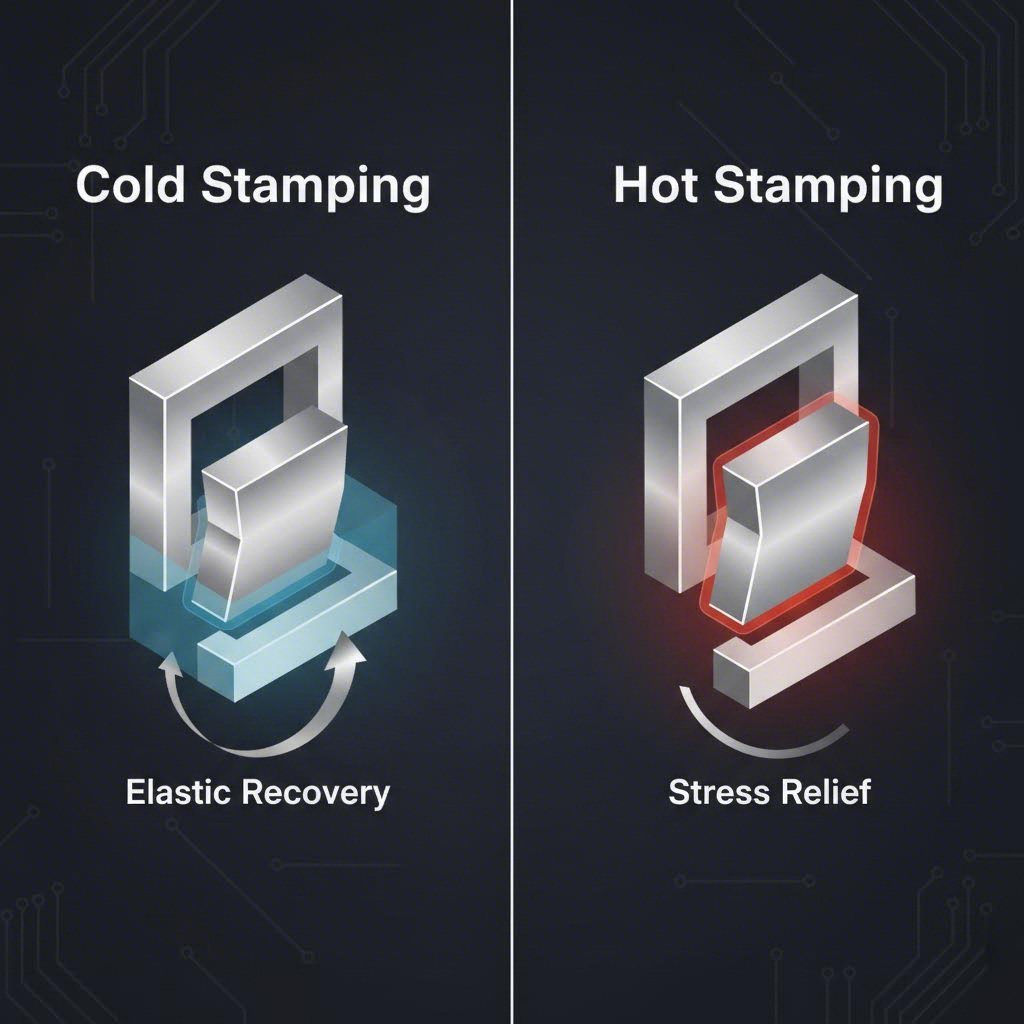

Detta är den avgörande fasen i stötfångarförstärkningens stansprocess . Verktyget är utrustat med komplexa interna kylkanaler genom vilka kyld vatten cirkulerar. När pressen når nedersta slaggdödpunkten (BDC) pausar den och håller den formade delen under hög tonnage (vanligtvis 500–1 500 ton beroende på delens storlek). Denna kontakt extraherar värme snabbt, vilket ger en svalningshastighet som överstiger 27°C/s . Denna snabba härdning kringgår perlit/bainit-formationszoner och omvandlar austeniten direkt till martensit .

4. Delutkastning

Efter en härdningstid på cirka 5 till 10 sekunder öppnas pressen och den härdata delen expelleras. Komponenten har nu sina slutgiltiga mekaniska egenskaper: extrem hårdhet, hög dragstyrka och noll återfjädring, eftersom termiska spänningar avlastas under fasomvandlingen.

Jämförelse av tillverkningsmetoder

Medan varmstansning är guldstandarden för högpresterande förstyvningar, är kallstansning och valsformning fortfarande relevanta för specifika tillämpningar. Att förstå avvägningarna är avgörande för val av process.

Kall presning fungerar bra för komponenter med lägre hållfasthet eller milda stålbalkar där kostnad och cykeltid prioriteras framför viktminskning. Formning av UHSS kall däremot leder till kraftig verktytslitage och oförutsägbar återfjädring. Valsformning är effektiv för balkar med konstant tvärsnitt (räta balkar) men kan inte hantera de komplexa svängda kurvor och integrerade monteringsfunktioner som krävs av moderna aerodynamiska designs.

För tillverkare som navigerar bland dessa alternativ är det avgörande att välja rätt tillverkningssammarbete. Företag som Shaoyi Metal Technology överbryggar denna klyfta genom att erbjuda omfattande stansningskapacitet. Med IATF 16949-certifiering och presskapacitet upp till 600 ton stödjer de fordonsprojekt från snabb protillverkning till massproduktion, och hanterar kritiska strukturella komponenter med den precision som krävs för globala OEM-standarder.

Efterbehandling och kvalitetskontroll

Den extrema hårdheten hos hot-stamped stötfångarförstärkningar medför unika utmaningar vid efterföljande bearbetning. Traditionella mekaniska trimningsverktyg misslyckas ofta eller slits omedelbart mot 1 500 MPa stål.

Lasertrimning och skärning

För att uppnå slutgiltiga mått och skära monteringshål använder tillverkare huvudsakligen 5-axliga laserskärningsceller . Denna kontaktfria metod säkerställer exakta kanter utan mikrosprickor, vilka kan bli potentiella brottytor vid krockscenarier. Även om det är långsammare än mekanisk perforering erbjuder lasertrimning den flexibilitet som krävs för olika stötfångarvarianter på samma linje.

Ytbehandling

Om borstålsplåten var oklädd orsakar de höga ugnstemperaturerna ytoxidation (oxidskala). Dessa delar måste genomgå strålsandblästring innan e-beläggning för att säkerställa tillräcklig adhesion. Alternativt förhindrar Al-Si (aluminium-silicium) förklädda plåtar bildandet av oxidskala, men kräver noggrann processkontroll för att undvika beläggningsavlövning under formsättningsfasen.

Kvalitetsverifiering

Strikta testprotokoll är oavvisliga för säkerhetsdelar. Standardåtgärder för kvalitetskontroll inkluderar:

• Vickers-hårdhetstestning: verifiering av martensitomvandling i kritiska zoner.
• 3D blåljusskanning: kontroll av dimensionsnoggrannhet mot CAD-data, vilket säkerställer att fästpunkterna överensstämmer med chassit.
• Mikrostrukturanalys: periodisk destruktiv provning för att bekräfta frånvaro av bainit eller ferrit i belastningsbärande områden.

Optimering av produktionsstrategi

Övergången till varmformade stötfångarförstärkningar innebär en definitiv förändring inom bilindustrin, med fokus på passagerarsäkerhet och fordons effektivitet. Genom att behärska variabler som temperatur, överföringshastighet och kyltryck kan tillverkare leverera komponenter som tål enorma krafter samtidigt som vikten minimeras. När stålsorterna utvecklas mot 1 800 MPa och högre förblir precisionen i formningsprocessen den avgörande faktorn för nästa generations fordonsäkerhetsstrukturer.

Vanliga frågor

1. Vad är skillnaden mellan direkt och indirekt varmembossning?

I direkt varmforming , råmaterialet värms först och formas sedan och härdas i ett enda steg. Detta är den vanligaste metod för stötfångarbalkar. Indirekt varmforming innebär att delen formas kallt till nästan sin slutgiltiga form först, sedan värms, och slutligen placeras i en kyld form för härdning och kalibrering. Indirekt embossning tillåter mer komplexa geometrier men är dyrare på grund av den ytterligare verktygning som krävs.

2. Varför adderas bor till stålet som används i stötfångarförstärkningar?

Bor adderas i mycket små mängder (vanligtvis 0,002 %–0,005 %) för att avsevärt förbättra härdbarhet av stålet. Det fördröjer bildandet av mjukare mikrostrukturer som ferit och perlit under avkylning, vilket säkerställer att stålet helt omvandlas till hårt martensit även vid de avkylningshastigheter som kan uppnås i industriella embossningsverktyg.

3. Kan varmembossade delar svetsas?

Ja, delar i varmformad borstål kan svetsas, men de kräver specifika parametrar. Eftersom värmen från svetsningen lokalt kan glödga (mjuka) den värmebehandlade zonen, vilket skapar en "mjuk punkt", måste svetsprocessen – oavsett om det är punktsvetsning eller lasersvetsning – kontrolleras noggrant. Ofta används laserablation för att ta bort Al-Si-beklädnaden i svetsområdena innan montering för att säkerställa svetsintegritet.
