Ce sunt matrițele de ambutisare și de ce sunt importante în producție

V-ați întrebat vreodată cum obțin panourile caroseriei auto, componentele smartphone-urilor sau electrocasnicele din bucătărie formele lor precise? Răspunsul se află în matrițele de ambutisare — sisteme de scule proiectate cu precizie care transformă foile plane de metal în piese tridimensionale complexe prin deformare controlată. Înțelegerea procesului de ambutisare a metalelor și a modului în care funcționează aceste scule specializate este esențială pentru oricine este implicat în producție, achiziții sau managementul calității.

A fereastra de presare este o unealtă specială, unică în genul său, care taie și formează foaia de metal într-o formă sau profil dorit. Acest proces de deformare la rece utilizează prese cu presiune ridicată pentru a modela piesele metalice fără a introduce intenționat căldură. Rezultatul? Piese consistente și reproductibile, produse la viteze care pot atinge până la 1.500 de cicluri pe minut, cu toleranțe de până la ±0,001 inch.

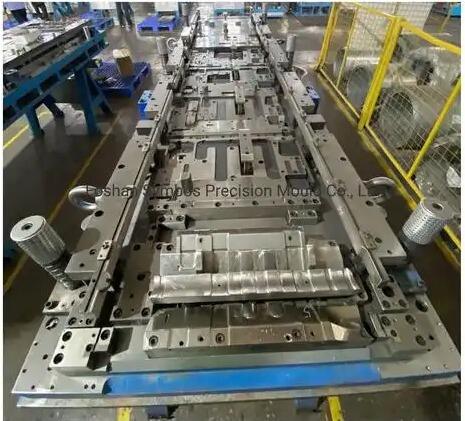

Anatomia unui sistem de matriță de ambutisare

Din ce sunt confecționate matrițele și cum funcționează împreună? Fiecare matriță de ambutisare constă din mai multe componente esențiale care lucrează în armonie:

• Matricea activă (componenta masculină): Uneltele superioare care coboară în blocul matriței, imprimând forma dorită prin operații de tăiere sau deformare. Matricele active sunt, de obicei, confecționate din oțel pentru scule durificat, pentru a rezista uzurii intense.
• Blocul matriței (componenta feminină): Cavitatea inferioară care reproduce forma matricei active, primind materialul și finalizând acțiunea de deformare sau tăiere. În cazul operațiilor de tăiere, blocul matriței este ușor mai mare decât matricea activă, pentru a asigura jocurile necesare.
• Sistemul de extragere: De obicei acționat hidraulic sau cu arc, acest component desprinde sau extrage materialul de pe matricele active după fiecare ciclu de presare, permițând funcționarea continuă.
• Pini de ghidare și bucșe: Aceste componente esențiale mențin alinierea precisă între jumătatea superioară și cea inferioară a matriței, asigurând o calitate constantă a pieselor la fiecare cursă.
• Tălpile matriței: Plăcile de bază—de obicei din font sau oțel—la care sunt fixate toate celelalte componente ale matriței. Acestea trebuie să reziste deformării în timpul funcționării.

Cum transformă matrițele materialul brut în piese de precizie

Ce este stampilarea în esența sa? Este un joc fascinant între forță, precizie și știința materialelor. Când presa se activează, piesa de lovire coboară spre blocul matriței cu o forță enormă. Materialul sub formă de foaie metalică, așezat între acestea, suferă o deformare controlată—fie prin tăiere, datorită acțiunii de forfecare, fie prin deformare în forma dorită.

În timpul operațiunilor de tăiere, metalul este supus unei solicitări până la rupere, între secțiunile de oțel pentru scule care se evită reciproc. Jocul dintre piesa de lovire și matriță—denumit joc de tăiere—este, de obicei, de aproximativ 10% din grosimea metalului. Acest lucru produce o margine caracteristică de tăiere, cu o bandă lucioasă de tăiere și o zonă mai aspră de rupere.

Operațiunile de deformare funcționează în mod diferit. În loc să taie materialul, piesa de forțare (punch) și matrița lucrează împreună pentru a întinde, îndoi sau trage metalul în forme tridimensionale. Despre ce este de fapt vorba în ceea ce privește expertiza în fabricarea matrițelor? Este vorba despre înțelegerea exactă a modului în care diferitele materiale se comportă sub acțiunea acestor forțe și despre proiectarea unor scule care țin cont de revenirea elastică a materialului, subțierea acestuia și caracteristicile de curgere.

De ce calitatea matrițelor determină calitatea pieselor

Iată o realitate: piesele dvs. stampilate pot fi la fel de bune precum matrițele care le produc. Fiecare finisare de suprafață, fiecare toleranță dimensională și fiecare stare a muchiilor se datorează direct calității sculelor. Luați în considerare aceste legături:

• Precizia se traduce prin consistență: Matrițele bine proiectate produc piese identice pe parcursul a milioane de cicluri
• Selectarea materialului influențează durabilitatea: Calitățile oțelurilor pentru scule și tratamentele de suprafață determină perioada de timp în care matrițele își păstrează precizia
• Expertiza în domeniul proiectării reduce defectele: Jocurile corespunzătoare, configurațiile ghidurilor și mecanismele de decapare previn formarea de bavuri, derivarea dimensională și deteriorarea suprafeței

Pentru profesioniștii din domeniul achizițiilor, acest lucru înseamnă evaluarea investițiilor în scule într-un mod diferit. Costul inițial al unei matrițe de ambutisare reprezintă doar o componentă a ecuației totale a costurilor. Ce valoare are, de fapt, o matriță în termeni de fabricație? Luați în considerare costul pe piesă pe întreaga serie de producție, necesarul de întreținere și rezultatele calitative care afectează operațiunile dvs. ulterioare și satisfacția clienților.

În medii de înalt volum — automotive, electronice, producția de echipamente electrocasnice — unde consistența și reproductibilitatea sunt esențiale, înțelegerea principiilor de bază ale matrițelor nu este opțională. Este fundația pentru luarea deciziilor inteligente privind achiziții, obținerea unor rezultate calitative previzibile și gestionarea eficientă a costurilor pe întreaga durată de viață a produsului dumneavoastră.

Tipuri de matrițe de ambutisare și aplicațiile lor industriale

Cu atât de multe opțiuni de matrițe de ambutisare disponibile, cum puteți ști ce tip se potrivește nevoilor dvs. de fabricație? Răspunsul depinde de înțelegerea celor trei sisteme de clasificare suprapuse pe care industria le folosește pentru a categoriza matrițele și operațiunile de ambutisare. Să analizăm fiecare cadru, astfel încât să puteți lua decizii informate privind investițiile în echipamente.

Matrițele și tehnologiile de ambutisare au evoluat semnificativ, creând soluții specializate pentru practic fiecare scenariu de producție. Indiferent dacă produceți simple garnituri plane sau componente structurale complexe pentru autovehicule, există o configurație de matriță concepută pentru cerințele specifice ale dvs.

Clasificarea funcțională: Ce realizează fiecare tip de matriță

Primul mod de a clasifica matrițele de ambutisare este în funcție de operația pe care o efectuează. Gândiți-vă la această clasificare ca la înțelegerea exactă a ceea ce face matrița cu materialul dvs.:

• Matrice de decupaj: Acestea decupează profilul exterior al piesei dvs. din foaia de tablă. Piesa decupată devine piesa finită (sau trece la operații suplimentare), în timp ce materialul rămas devine deșeu.
• Matrițe de perforare: Opusul decupării — acestea creează găuri interne, fante sau decupaje. Materialul perforat devine deșeu, în timp ce foaia înconjurătoare rămâne ca piesă de prelucrat.
• Matrițe de formare: În loc să taie, acestea deformează plastic metalul în forme tridimensionale, fără a modifica în mod semnificativ grosimea materialului. Gândiți-vă la reliefare, amprentare sau crearea de nervuri și elemente de rigidizare.
• Matricile de tragere: Acestea întind metalul în forme asemănătoare unor cupe sau goale prin procesul numit tragere profundă. Cutiile de băuturi carbogazoase, vasele de bucătărie și rezervoarele auto de combustibil sunt exemple clasice de piese obținute prin tragere.
• Matrice de încovoiere: Acestea creează forme unghiulare de-a lungul liniilor de îndoire definite, producând suporturi, profile în formă de canal și diverse profile deformate. Compensarea revenirii elastice este esențială în proiectarea matrițelor de îndoire.

În practică, multe matrițe pentru tablă combină mai multe operații. O singură configurație de sculă poate executa găuri de ghidare, decuparea conturului exterior și formarea nervurilor de rigidizare — toate acestea într-un singur ciclu de presă sau pe stații secvențiale.

Configurații cu o singură stație versus configurații cu mai multe stații

Al doilea cadru de clasificare se concentrează asupra modului în care are loc producția. Imaginați-vă că aveți nevoie de o piesă cu trei găuri, o flanșă îndoită și o anumită formă exterioară. Aveți două abordări fundamentale:

Matrițele cu o singură stație efectuarea unei singure operații pe cursa presăei. Dacă piesa dumneavoastră necesită cinci operații, veți avea nevoie fie de cinci setări separate de matrițe (cu manipulare manuală sau automată a piesei între ele), fie de o configurație mai sofisticată de matriță. Aceste matrițe funcționează bine în următoarele situații:

• Producție de volum mic, unde investiția în scule trebuie să rămână minimă
• Piese simple care necesită doar una sau două operații
• Prototipare și dezvoltare, unde modificările de design sunt frecvente
• Situații în care flexibilitatea este mai importantă decât viteza de producție

În matrițele cu o singură stație veți întâlni mai multe subtipuri. Matrice simple efectuează exact o operație pe cursă—de exemplu, decupare sau perforare simplă. Compound dies cresc complexitatea prin efectuarea simultană, într-o singură cursă, a mai multor operații de tăiere, cum ar fi decuparea conturului exterior în timp ce se efectuează simultan perforarea găurilor interioare. Matrițe combinate dus această abordare mai departe, combinând într-o singură cursă atât operații de tăiere, cât și operații de deformare.

Matrițe cu mai multe stații deplasează semifabricatul prin mai multe stații, fiecare efectuând operații diferite în succesiune. Această abordare domină producția de volum mare, deoarece crește în mod semnificativ debitul, reducând în același timp manipularea între operații.

Matrițe progresive pentru producția continuă de volum mare

Stamparea cu matriță progresivă reprezintă motorul principal al producției moderne în volum mare. Iată cum funcționează: o bandă continuă de metal este alimentată prin matriță, avansând o distanță fixă (numită „pasul”) la fiecare cursă a presei. Fiecare stație din matriță efectuează o operație specifică, iar până când banda ajunge la ultima stație, piesa finalizată este decupată.

Mecanismul este elegant prin eficiența sa:

1. Bobina de metal este alimentată în dreptunghiuri și alimentatoare care asigură o poziționare constantă
2. Găurile de ghidaj perforate la începutul secvenței se angajează cu pinii de ghidaj din fiecare stație ulterioară, menținând alinierea precisă
3. Fiecare cursă a presei avansează simultan toate piesele aflate în proces — o piesă este decupată, în timp ce altele sunt supuse operațiilor de deformare, perforare sau decupare în stațiile anterioare
4. Piesele finite cad prin deschidere sau sunt evacuate, gata pentru operații secundare sau asamblare

Matrițele progresive sunt excelente atunci când aveți nevoie de producție în volum mare a unor piese relativ mici, cu multiple caracteristici. Conform referințelor din industrie, aceste matrițe permit rate de producție extrem de ridicate și o repetabilitate excepțională, odată ce sculele au fost optimizate. Compromisul? Costuri mai mari inițiale pentru scule și flexibilitate redusă în ceea ce privește modificările de design.

Matrițe de transfer pentru cerințe de geometrie complexă

Ce se întâmplă atunci când piesa dumneavoastră este prea mare pentru ambutisarea progresivă, necesită ambutisare adâncă sau are nevoie de operații care nu pot fi efectuate în timp ce este atașată la bandă? Aici intervine ambutisarea cu matrițe de transfer.

În operațiunile de transfer, piesa este decupată din foaia de metal la început, nu la final. Ulterior, semifabricatele individuale se deplasează între stații — fie prin sisteme mecanice de transfer, fie prin roboți, sau, în unele cazuri, manual. Această abordare este potrivită pentru:

• Componente structurale mari, cum ar fi panourile de caroserie și cadrele auto
• Piese care necesită ambutisare adâncă, unde atașarea la bandă ar interfera
• Geometrii complexe care necesită reașezarea între operații
• Formarea tuburilor și a carcaselor, unde manipularea piesei de prelucrat diferă de cea din stampilarea plană

Sistemele de matrițe cu transfer pot consta dintr-o singură matriță mare cu mai multe stații sau dintr-o serie de matrițe individuale aranjate într-o linie de producție. Diferența esențială față de stampilare și decupare în sisteme progresive este faptul că piesele de prelucrat se deplasează independent, nu rămân atașate unei benzi portante.

Sistemul de clasificare al sculelor: potrivirea investiției cu volumul de producție

Al treilea cadru de clasificare abordează calitatea execuției și durata de viață prevăzută a producției. Profesioniștii din industrie fac adesea referire la sculele de clasa A, clasa B și clasa C:

• Matrițe de clasa A: Construite pentru cele mai mari volume de producție (de obicei milioane de cicluri), dotate cu oțeluri premium pentru scule, inserții din carburi acolo unde este cazul și construcție de precizie pe toată suprafața. Acestea reprezintă cea mai mare investiție în scule, dar asigură cel mai scăzut cost pe piesă la scară largă.
• Matrițe de clasa B: Proiectat pentru volume medii de producție, echilibrând durabilitatea cu costul. Potrivit pentru programe care prevăd fabricarea a sute de mii de piese pe durata de viață a matriței.
• Matrițe Clasa C: Potrivite pentru producție de volum scăzut, prototipare sau matrițe de tranziție. Investiție inițială mai mică, dar pot necesita întreținere sau înlocuire mai frecventă.

Comparare completă a tipurilor de matrițe

Tabelul următor rezumă caracteristicile cheie pentru a vă ajuta să potriviți configurațiile matrițelor cerințelor specifice ale dumneavoastră:

Tip die	Aplicații tipice	Conformitate cu volumul de producție	Investiție relativă în dotări	Avantaje cheie
Simplu, cu o singură stație	Decupare simplă, perforare, îndoire simplă	Scăzut până la mediu (prototipuri până la 50.000 de piese)	Scăzute	Flexibilitate, schimbare rapidă, cost scăzut
Compuși	Piese plane cu găuri, inele de siguranță, garnituri	Mediu (10.000 până la 500.000 de piese)	Scăzut spre moderat	Operații multiple de tăiere într-o singură cursă
Combinație	Piese care necesită tăiere și deformare în același timp	Mediu (10.000 până la 500.000 de piese)	Moderat	Tăiere plus deformare într-o singură cursă
Progresiv	Piese mici până la mijlocii, în volume mari, cu multiple caracteristici	Ridicat (100.000 până la milioane)	Ridicat	Debit maxim, repetabilitate excelentă
Transfer	Piese mari, tragere profundă, componente structurale complexe	Mediu până la ridicat (50.000 până la milioane)	Ridicat	Prezintă capacitatea de a gestiona complexitatea pe care oțelurile progresive nu o pot prelua

Alegerea tipului potrivit de matriță implică echilibrarea volumului de producție față de investiția în scule, a complexității pieselor față de cerințele privind timpul de ciclu și a necesităților de flexibilitate față de obiectivele privind costul pe piesă. Așa cum veți vedea în secțiunile următoare, înțelegerea componentelor matrițelor și a principiilor de proiectare ajută la rafinarea acestor decizii.

Componente esențiale ale matrițelor de ambutisare și principii de proiectare

Acum că înțelegeți diferitele tipuri de matrițe disponibile, să analizăm mai în profunzime ce face ca aceste unelte să funcționeze, de fapt. Indiferent dacă evaluați o propunere a unui furnizor sau investigați probleme de producție, înțelegerea componentelor matrițelor de ambutisare și a principiilor lor de proiectare vă oferă cunoștințele necesare pentru a pune întrebările potrivite și pentru a lua decizii mai bune.

Fiecare matriță de ambutisare este alcătuită din elemente proiectate cu atenție, care lucrează în armonie. Atunci când orice componentă nu îndeplinește cerințele — fie datorită unui proiect deficitar, fie unei specificații incorecte sau unei întrețineri necorespunzătoare — întregul sistem suferă. Iată ce trebuie să știți despre fiecare element esențial:

• Poanson: Uneltele masculine de tăiere sau deformare care coboară în blocul matriței, creând caracteristica dorită prin forfecare sau deformare plastică
• Bloc de matriță: Cavitatea feminină care primește poansonul și oferă muchia opusă de tăiere sau suprafața de deformare
• Placă de desprindere: Menține materialul plan în timpul cursei de tăiere și îl desprinde de pe poanson în timpul cursei de revenire
• Ghidaje: Pini de precizie care poziționează cu exactitate banda la fiecare stație în operațiile progresive
• Sistem ghidare: Pini și bucși care mențin alinierea între jumătățile superioară și inferioară ale matriței
• Plăci de sprijin: Plăci călite care susțin poansoanele și inserțiile matriței, distribuind forțele pentru a preveni deteriorarea
• Tălpile matriței: Plăcile de bază care țin toate componentele în relația corectă

Noțiuni fundamentale de inginerie pentru blocurile de poanson și matriță

Gândiți-vă la poanson și la blocul de matriță ca la parteneri de dans — relația lor trebuie să fie coregrafiată cu precizie pentru o proiectare reușită a matrițelor de ambutisare metalică. Geometria poansonului determină caracteristica care se realizează, în timp ce blocul de matriță oferă contraformă esențială care finalizează fiecare operație.

Considerente privind proiectarea poansonului: Geometria vârfului perforatorului variază în funcție de operația prevăzută. Perforatoarele de tăiere au, în mod obișnuit, fețe plane pentru o tăiere curată, deși unghiurile de forfecare de pe fața perforatorului pot reduce forța necesară cu 25–50 % prin concentrarea forțelor de tăiere pe o suprafață mai mică în orice moment dat. Perforatoarele de deformare necesită raze și finisaje de suprafață calculate cu atenție pentru a controla curgerea materialului fără a genera concentratori de tensiune sau defecte de suprafață.

Caracteristicile de uzură necesită o atenție deosebită în proiectarea matrițelor pentru ambutisare. Perforatoarele mici se uzează mai rapid decât cele mari, pur și simplu din cauza concentrației mai mari de tensiune. Colțurile ascuțite se uzează mai rapid decât marginile curbate sau drepte. Orice porțiune a perforatorului care intră în contact cu materialul în primul rând — cum ar fi marginea frontală a unei fețe de forfecare — efectuează cea mai mare parte a lucrării și necesită inspecții mai frecvente.

Specificații bloc matriță: Blocul de matriță (uneori numit și matrice) este cu adevărat elementul de bază al sistemului de amprentare — judecătorul final al calității produsului. Proiectarea cavității trebuie să țină cont de curgerea materialului în timpul operațiunilor de deformare, de evacuarea deșeurilor (slugs) în operațiunile de tăiere și de unghiurile corespunzătoare de degajare pentru a preveni blocarea deșeurilor.

Cerințele privind finisarea suprafeței în procesul de matrițare variază în funcție de aplicație. Cavitățile de tăiere beneficiază de suprafețe lustruite care reduc frecarea în timpul trecerii deșeurilor (slugs). Cavitățile de deformare necesită texturi specifice — o suprafață prea aspră provoacă zgârieturile, iar una prea netedă poate duce la îndoirea materialului în operațiunile de tragere. Majoritatea producătorilor specifică finisarea suprafeței între 16 și 32 microinchi Ra pentru operațiunile de tăiere, cu o control mai strict pentru aplicațiile critice de deformare.

Sistemele de extracție (stripper) și impactul lor asupra vitezei de producție

După fiecare cursă a matriței, materialul tinde să rămână lipit de poanson. Fără o desprindere eficientă, nu puteți obține o funcționare continuă. Totuși, proiectarea dispozitivului de desprindere implică compromisuri care afectează direct calitatea pieselor, timpul de ciclu și costul sculelor.

Dispozitive de desprindere cu arc reprezintă varianta superioară pentru majoritatea aplicațiilor. Conform referințelor tehnice, dispozitivele de desprindere cu arc sunt montate sub vârfurile poansoanelor și sunt printre primele componente care vin în contact cu piesa, menținând-o fixată pe tot parcursul ciclului. Presiunea lor continuă în timpul cursei de lucru îmbunătățește:

• Planeitatea piesei, prin fixarea fermă a materialului pe suprafața matriței
• Calitatea tăierii, datorită sprijinirii constante a materialului
• Alinierea desprinderii, prin prevenirea mișcării în timpul operațiilor
• Durata de viață totală a sculei, prin controlul forțelor de „snap-through”

Principalele aspecte de luat în considerare la utilizarea dispozitivelor de desprindere cu arc sunt alegerea corectă a arcurilor și evitarea pătrunderii excesive. Închiderea matriței sub înălțimea recomandată de închidere duce la deteriorarea arcurilor, perforarea prematură a găurilor și, eventual, la ruperea sculei.

Demontori fixi oferă o alternativă mai simplă și mai puțin costisitoare — esențial, o placă de oțel cu găuri de trecere montată într-o poziție fixă. Pe măsură ce matrița se deschide, demontorul menține materialul apăsat și îl îndepărtează de pe poansoane. Totuși, demontorii fixi prezintă dezavantaje semnificative: nu pot susține materialul în timpul ciclului de tăiere, iar șocul brusc de perforare, când poansoanele pătrund brusc în material, poate provoca deteriorarea capetelor poansoanelor.

Demontori hidraulici sunt utilizați în operațiuni de deformare grele sau specializate, unde forțele arcurilor nu pot oferi un control suficient. Ei oferă presiune și temporizare reglabile, dar adaugă complexitate și costuri suplimentare. Pentru aplicațiile standard cu matrițe pentru tablă, demontorii cu arc oferă, de obicei, cel mai bun echilibru între performanță și eficiență economică.

Demontori din uretan oferă o soluție rentabilă pentru aplicații mai simple. Se montează prin presare pe piesele active (punch-uri) pentru a preveni căderea acestora în matriță. Totuși, uretanul se comprimă semnificativ sub încărcare și poate nu menține o planitate constantă a pieselor — ceea ce îl face mai puțin potrivit pentru lucrări de precizie.

Calculul jocului pentru diferite tipuri de materiale

Aici proiectarea matrițelor de calibrare devine cu adevărat tehnică — și de aici provin multe probleme de calitate. Jocul se referă la spațiul dintre piesa activă (punch) și blocul de matriță în momentul în care piesa activă pătrunde în deschiderea matriței. Dacă acest joc este calculat incorect, veți observa buruieni, uzură excesivă, calitate scăzută a găurilor sau toate cele trei probleme.

Principiul fundamental: jocul total al matriței trebuie să fie, de obicei, de 15–30 % din grosimea materialului , variație care depinde de tipul de material și de operație. Aceasta înseamnă că jocul pe o singură parte este de aproximativ 7,5–15 % din grosimea materialului — sau, în multe aplicații obișnuite, de aproximativ 5–10 % pe o singură parte.

Conform ghiduri tehnice industriale , jocurile recomandate variază semnificativ în funcție de tipul de material:

Tip de material	Grosimea materialului	Joc total pentru perforare	Joc total pentru decupare
Aluminiu (rezistență la forfecare de 25.000 psi)	Mai puțin de 0,098" (2,50 mm)	15%	15%
Aluminiu	0,098" – 0,197" (2,50–5,00 mm)	20%	15%
Oțel moale (rezistență la forfecare de 50.000 psi)	Mai puțin de 0,118" (3,00 mm)	20%	15%
Oțel moale	0,118" – 0,237" (3,00–6,00 mm)	25%	20%
Oțel inoxidabil (rezistență la forfecare de 75.000 psi)	Mai puțin de 0,059" (1,50 mm)	20%	15%
Oțel inoxidabil	0,059" – 0,157" (1,50–4,00 mm)	25-30%	20%

Ce se întâmplă în cazul jocurilor incorecte? Consecințele sunt previzibile:

• Joc prea mic: Se formează fisuri secundare prin forfecare în material, ceea ce crește în mod semnificativ forța de perforare și accelerează uzura sculelor. Vă veți confrunta cu o durată de viață redusă a sculelor, probleme de aderare (galling) și acumulare excesivă de căldură.
• Joc prea mare: Suprafețele de rupere nu se întâlnesc curat, rezultând muchii neregulate, înălțime crescută a burlanelor și control dimensional precar. Piesele pot prezenta o deformare excesivă (rollover) și profiluri rotunjite.

Ștampilele matriței vă spun povestea. Examinarea talerelor (slugs) relevă dacă jocul este corect: un taler ideal arată suprafețe de rupere provenind din partea superioară și cea inferioară, aliniate perfect. Dacă zona de lucru fină (burnish zone) este prea mică, iar suprafața de rupere este neregulată, jocul este prea mare. Dacă suprafețele de rupere prezintă un unghi mic și zona de lucru fină este excesiv de mare, jocul este prea mic.

Configurații ale ghidajelor (pilot) pentru poziționarea benzii: În operațiile progresive, ghidajele asigură poziționarea precisă la fiecare stație. Aceste pini de precizie pătrund în găurile anterior perforate înainte ca operațiile să înceapă la stațiile ulterioare. Diametrul vârfului ghidajului este, în mod obișnuit, cu 0,001" mai mic decât diametrul perforatorului folosit pentru crearea găurii de localizare, prevenind astfel blocarea în timpul introducerii, dar menținând totuși o poziționare precisă.

Proiectarea corectă a ghidajelor și sincronizarea lor sunt esențiale. Ghidajele trebuie să se angajeze complet cu banda înainte ca operațiile de deformare sau tăiere să înceapă. Pentru majoritatea aplicațiilor, lungimea de lucru a ghidajelor se extinde cu 0,080" până la 0,125" dincolo de perforatoarele de ghidaj, pentru a asigura prinderea benzii înainte ca operațiile să înceapă. Această atenție acordată componentelor matriței de ambutisare și relațiilor precise dintre acestea distinge un echipament de producție fiabil de configurațiile problematice care necesită ajustări continue.

Materiale pentru matrițe și criterii de selecție a oțelurilor pentru scule

Ați învățat despre tipurile și componentele matrițelor — dar din ce sunt de fapt fabricate aceste unelte esențiale? Răspunsul influențează direct durata de viață a matrițelor dvs. de decupare din oțel, frecvența necesară a întreținerii acestora și, în cele din urmă, costul pieselor dvs. Totuși, surprinzător, mulți cumpărători neglijează selecția materialului la evaluarea propunerilor de echipamente. Hai să remediem această situație.

Selectarea oțelurilor pentru scule, în cazul matrițelor din procesul de fabricație, nu este o decizie universal valabilă. Alegerea corectă depinde de volumul de producție, de materialul care se decupează, de operațiile efectuate și de toleranța dvs. față de intervalele de întreținere. Înțelegerea acestor relații vă ajută să faceți investiții mai inteligente și să evitați defectările costisitoare ale echipamentelor.

Calitățile oțelurilor pentru scule în funcție de cerințele de producție

Patru familii principale de oțeluri pentru scule domină industria matrițelor de decupare, fiecare fiind concepută pentru anumite caracteristici de performanță. Iată ce trebuie să știți despre fiecare dintre ele:

Oțel de scule D2: Aceasta este alegere standard pentru matrițele de decupare cu durată lungă de viață care necesită o rezistență excepțională la uzură. Cu o duritate de lucru de 58–60 HRC, oțelul D2 oferă un echilibru excelent între durabilitate și stabilitate dimensională. Este deosebit de eficient în aplicațiile de ambutisare de înaltă rezistență, unde menținerea muchiei este esențială. Totuși, tenacitatea D2 este inferioară celei a oțelurilor slab aliate — ceea ce înseamnă că acesta funcționează cel mai bine în aplicații fără încărcări de impact severe.

Oțel instrumental A2: Gândiți-vă la A2 ca la o opțiune versatilă, situată între cele două extreme. Acest oțel mediu aliat, care se întărește în aer, oferă o tenacitate superioară seriei D și o rezistență la uzură mai bună decât seria O. A2 este excelent pentru matrițele și piesele active de ambutisare în serii medii, care necesită o duritate între 58–60 HRC. Stabilitatea sa dimensională excepțională în timpul tratamentului termic îl face deosebit de fiabil în aplicațiile de precizie, unde distorsiunea minimă este esențială.

Oțel pentru scule S7: Când rezistența la impact devine preocuparea dvs. principală, oțelul S7 oferă soluția potrivită. Acest oțel călit în aer combină o tenacitate ridicată cu stabilitate dimensională, fiind ideal pentru matrițe de decupare grele și unelte de tăiere. S7 suportă încărcări de impact extrem de mari la o duritate tipică de 54–58 HRC. Pentru aplicațiile de ambutisare cu matrițe care implică plăci groase sau solicitări repetitive de șoc, S7 depășește adesea performanța altor oțeluri mai dure, dar mai fragile.

Oțel rapid M2: Pentru operațiunile cele mai exigente — în special la ambutisarea materialelor dificile, cum ar fi oțelul inoxidabil — oțelul M2 oferă o performanță superioară. Acest oțel rapid pe bază de molibden menține o duritate de lucru stabilă de 60–65 HRC și oferă o rezistență superioară la ciupirea muchiilor comparativ cu oțelurile din seria D. M2 este foarte potrivit pentru matrițe de lungă durată, care depășesc 100.000 de cicluri, și se remarcă în aplicațiile de ambutisare înaltă viteză.

Calitate oțel pentru scule	Duritate de lucru (HRC)	Rezistență principală	Cele mai bune aplicații	Cost relativ
D2	58-60	Rezistență la uzură, retenție a muchiei	Decupare în volum mare, producție pe termen lung	Moderat
A2	58-60	Rezistență echilibrată la uzură și tenacitate	Matrițe pentru loturi medii, aplicații de precizie	Moderat
S7	54-58	Rezistență la impact, încărcare dinamică	Decupare robustă, ambutisare a plăcilor groase	Moderat-Ridicat
M2	60-65	Durețe la temperaturi ridicate, rezistență la ciobirea muchiilor	Oțel inoxidabil, operațiuni înalt viteza	Ridicat

Potrivirea oțelului cu volumul de producție: Volumul prevăzut de producție influențează în mod semnificativ selecția materialului. Pentru serii scurte, sub 10.000 de piese, concentrați-vă pe controlul costurilor materialelor și ale prelucrării prin așchiere, utilizând oțeluri cu conținut scăzut de aliaje, cum ar fi O1, sau oțeluri călite superficial. Seriile medii, de la 10.000 până la 100.000 de piese, justifică utilizarea oțelului A2, care oferă un echilibru între performanță și cost. Pentru aplicații de matrițe în producția de mare volum, depășind 100.000 de piese, oțelul D2 devine standardul — iar pentru condiții cele mai exigente se folosesc inserții din M2 sau carburi.

Când inserțiile din carburi justifică investiția

Carburile oferă o durată de viață mult mai lungă decât chiar și cele mai bune oțeluri pentru scule — dar la un cost semnificativ mai ridicat. Când este justificată această investiție? Luați în considerare inserțiile din carbură atunci când:

• Volumele de producție ajung la milioane: Inserțiile din carbură pentru tăiere și deformare au o durată de viață mult mai lungă decât oțelurile obișnuite pentru scule , făcându-le justificate din punct de vedere economic la volume mari, unde durata prelungită de funcționare compensează costul inițial
• Stamparea materialelor extrem de abrazive: Oțelul electric cu conținut ridicat de siliciu, oțelul inoxidabil și alte materiale abrazive accelerează în mod semnificativ uzura. Durețea superioară a carbidei prelungește durata de viață a matrițelor în aceste aplicații dificile
• Costurile legate de întreruperile de producție depășesc costurile echipamentelor: În mediile de producție continuă, unde fiecare minut de nefuncționare a presei implică costuri semnificative, intervalele prelungite între întrețineri oferite de carbida aduc un avantaj real
• Toleranțele pieselor impun consistență: Carbida menține acuratețea dimensională mai mult timp decât oțelul pentru scule, reducând deriva care apare pe măsură ce muchiile tăietoare se uzează

Pentru fabricarea matrițelor la nivelul de producție Clasa A — de obicei milioane de cicluri — inserțiile din carburi în zonele critice supuse uzurii reprezintă adesea cea mai economică soluție, în ciuda investiției inițiale mai mari. Totuși, fragilitatea carburelor comparativ cu oțelul pentru scule face ca acestea să nu fie potrivite pentru aplicații cu încărcări prin șoc semnificative. În stampilarea foilor groase, unde încărcările de impact cresc considerabil, oțelul rapid M2 demonstrează o rezistență la șoc mai fiabilă decât carbura.

Tratamente de suprafață care prelungesc durata de viață a matrițelor

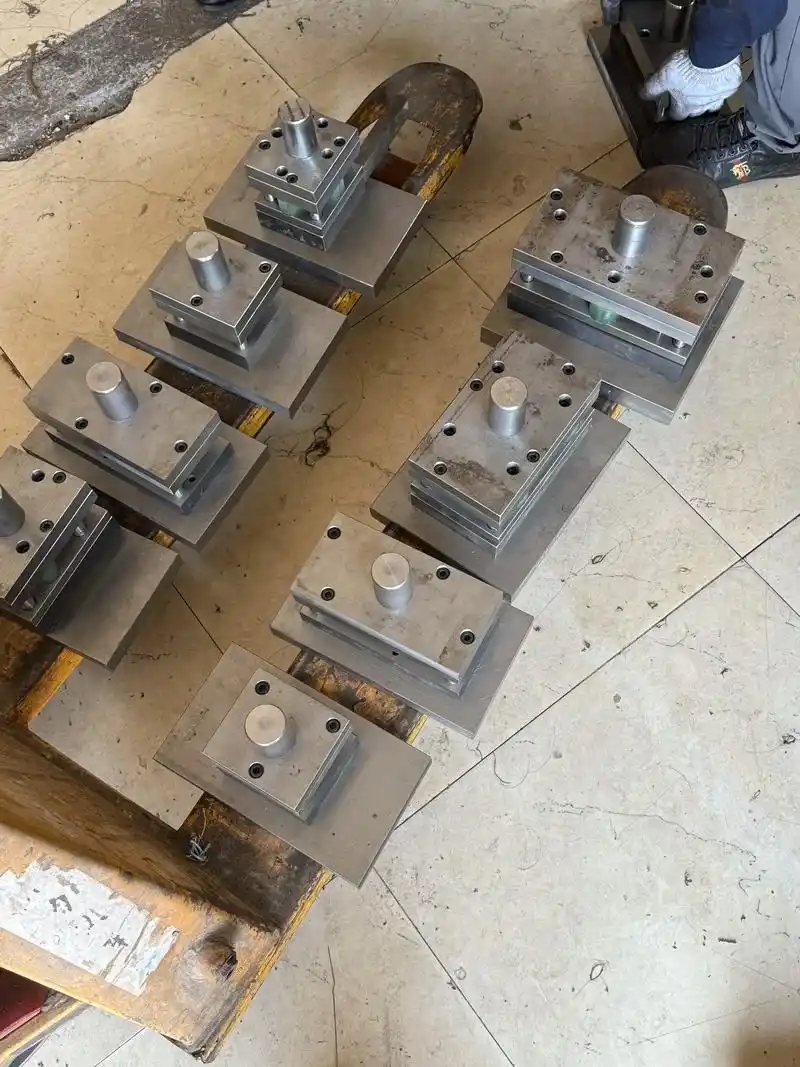

În afară de alegerea materialului de bază, tratamentele de suprafață pot prelungi în mod semnificativ durata de viață a matrițelor și pot îmbunătăți calitatea pieselor. Trei abordări principale domină industria matrițelor de fabricație:

Nitrurare ionizată: Multe operații de ambutisare trec de la cromarea standard la nitrurarea cu ioni. Spre deosebire de legătura superficială realizată prin cromare, nitrurarea se bazează pe difuzia azotului în suprafața oțelului, formând o legătură metalurgică cu rezistență și durabilitate superioare. Procesul încălzește componentele matriței la aproximativ 510 °C într-o atmosferă îmbogățită cu azot, unde azotul formează compuși cu elementele de aliere, obținându-se o duritate extremă (>58 HRC) și o rezistență excelentă la uzură și oboseală. Adâncimea stratului tratat variază între 0,015 mm și 0,09 mm, în funcție de cerințele aplicației.

Un avantaj cheie al nitrurării: spre deosebire de straturile aplicate, acest tratament al suportului permite totuși constructorilor de scule să prelucreze ulterior suprafețele poansoanelor, ale cavităților și ale dispozitivelor de fixare pentru a îmbunătăți starea suprafeței.

Straturi PVD (Depunere Fizică din Fază de Vapori): Această metodă de depunere în vid aplică filme subțiri pe suprafețele matrițelor la temperaturi relativ scăzute — aproximativ 215 °C pentru depunere, cu temperaturi de procesare de 400 °C. Chimia uzuală a acoperirilor PVD include nitridul de crom (CrN) la grosimi de 1–4 microni. Avantajele includ rezistența chimică și termică, duritate crescută, rezistență ridicată la uzură, lubrifiere îmbunătățită și un coeficient scăzut de frecție (0,5). Temperaturile scăzute de procesare minimizează deformarea pieselor — o considerație esențială pentru sculele de precizie.

Învelișurile PVD industriale standard includ nitridul de titan (TiN), carbonitridul de titan (TiCN), nitridul de crom (CrN) și carbonul de tip diamant (DLC) — fiecare oferind avantaje specifice pentru aplicații diferite.

Placarea cu crom: Abordarea tradițională este încă utilizată acolo unde constrângerile de cost sau cerințele specifice privind suprafața o favorizează. Cromul oferă o bună rezistență la uzură și o finisare netedă a suprafeței. Totuși, mecanismul său de legare la suprafață (în comparație cu difuzia specifică nitrurării) înseamnă că poate fi mai puțin durabil în condiții extrem de solicitante.

Selectarea materialului nu este doar o chestiune de cost inițial al sculelor — este vorba despre costul total de deținere pe întreaga durată a producției, inclusiv intervalele de întreținere, ciclurile de ascuțire și înlocuirea finală.

Legătura dintre alegerile materialelor pentru matrițe în procesul de fabricație și costul total devine clară atunci când se calculează durata de viață așteptată a matriței. O matriță din oțel D2, care necesită ascuțire la fiecare 50.000 de lovituri, ar putea părea mai ieftină inițial decât una din oțel M2 — dar dacă oțelul M2 extinde acest interval la 150.000 de lovituri, reducerea costurilor de întreținere și a timpului de nefuncționare justifică adesea prețul suplimentar. Pentru programele de înalt volum, aceste calcule ar trebui să ghideze deciziile privind specificațiile materialelor, nu comparațiile simple ale costurilor inițiale.

Cu combinația potrivită dintre materialul de bază și tratamentul de suprafață, investiția în scule asigură o calitate constantă pe parcursul a milioane de cicluri. Totuși, chiar și cele mai bune materiale necesită o proiectare corespunzătoare — iar aici simularea modernă prin CAE și uneltele digitale de proiectare transformă procesul de dezvoltare a matrițelor.

Tehnologia modernă de proiectare a matrițelor și simularea CAE

Imaginați-vă că descoperiți un defect critic de formare abia după ce ați investit mii de dolari în echipamente și săptămâni întregi de timp de producție. Aceasta este realitatea tradițională a dezvoltării matrițelor — și exact această realitate a fost transformată de tehnologia modernă de ambutisare. Fluxurile de lucru digitale actuale de proiectare previzionează problemele înainte ca orice oțel să fie tăiat, reducând în mod semnificativ costurile de dezvoltare și accelerând perioada până la punerea în producție.

Trecerea de la realizarea echipamentelor pe baza metodei încercare-eroare la dezvoltarea bazată pe simulare reprezintă una dintre cele mai importante progrese în procesul de ambutisare a metalelor. Conform analizei industriale, defictele de proiectare a pieselor și ale procesului apar adesea doar în timpul primelor încercări din etapa de verificare (try-out) a fabricării matrițelor — când corecțiile sunt atât consumatoare de timp, cât și costisitoare. Capacitățile de verificare virtuală abordează astăzi aceste provocări înainte ca echipamentele fizice să existe.

Simularea CAE pentru previziunea și prevenirea defectelor

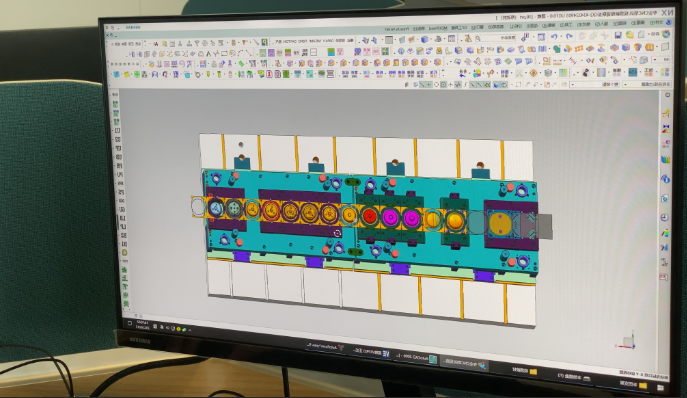

Simularea ingineriei asistate de calculator (CAE) a devenit elementul de bază al tehnicilor moderne de ambutisare a metalelor. Dar ce anume prezice CAE, în mod concret, și cum transformă procesul de dezvoltare?

Software-ul de simulare pentru deformarea tablelor subțiri analizează comportamentul materialului în condițiile de deformare — previzionând locurile în care vor apărea probleme și permițând optimizarea proiectării înainte de începerea producției fizice. Funcționalitățile cheie includ:

• Analiza fluxului de material: Simularea urmărește modul în care tabla subțire se deplasează în timpul operațiunilor de deformare, identificând zonele cu întindere excesivă, compresiune sau forfecare care ar putea duce la defecte
• Prezicerea Springback: Oțelurile avansate cu rezistență ridicată și aliajele de aluminiu prezintă un reveni semnificativ după deformare. CAE cuantifică această revenire, permițând ajustări compensatorii ale geometriei matriței
• Hărți de subțiere și îngroșare: Analiza prin elemente finite evidențiază zonele în care materialul se va subția excesiv (risc de ruperi) sau se va îngroșa (determinând ondulări și defecte de suprafață)
• Detectarea ondulărilor și a defectelor de suprafață: Simularea identifică defectele estetice care ar apărea altfel doar în timpul încercării fizice—aspect esențial pentru componentele auto vizibile

Procesul de deformare prin ambutisare implică o interacțiune continuă între tabla metalică și matrițe, iar selecția materialelor prezintă provocări particulare. Oțelurile avansate cu rezistență ridicată și aliajele de aluminiu—din ce în ce mai frecvent utilizate în aplicații auto—sunt dificil de format și prezintă valori ridicate ale revenirii elastice. Simularea virtuală permite inginerilor să optimizeze strategiile de compensare a matrițelor pentru aceste materiale solicitante, înainte de a trece la realizarea fizică a sculelor.

Optimizarea dispunerii pieselor pe bandă pentru eficiență materială

În operațiunile cu matrițe progresive, dispunerea benzii influențează direct atât costul materialului, cât și calitatea piesei. Sistemele moderne CAD/CAM optimizează acest aspect critic al procesului de ambutisare a tablei metalice prin algoritmi sofisticați care echilibrează cerințele concurente.

O optimizare eficientă a dispunerii benzii abordează mai mulți factori cheie:

1. Utilizarea materialelor: Reducerea deșeurilor prin optimizarea orientării pieselor, a dispunerii acestora (nesting) și a dimensiunilor benzii portante — obținând adesea economii de material de 5–15% comparativ cu dispunerile neoptimizate
2. Poziționarea găurilor de ghidare: Asigurarea avansării precise a benzii prin amplasarea corectă a ghidajelor (pilot) în raport cu caracteristicile pieselor și operațiile de deformare
3. Selecționarea stațiilor: Dispunerea operațiilor astfel încât să se mențină stabilitatea benzii, să se gestioneze forțele aplicate și să se evite interferența între stațiile adiacente
4. Proiectarea benzii portante: Echilibrarea lățimii benzii (cost) cu integritatea structurală necesară pentru a susține piesele pe parcursul mai multor stații

Procesul de ambutisare a aluminiului ridică provocări unice legate de dispunere, datorită rezistenței mai scăzute a materialului și tendinței sale mai mari de deformare în timpul manipulării. Instrumentele de simulare modelează comportamentul benzii sub acțiunea forțelor de alimentare, identificând eventualele erori de poziționare înainte ca acestea să se transforme în probleme de producție.

De la proiectarea digitală la dotări gata pentru producție

Fluxul de lucru modern pentru proiectarea matrițelor integrează modelarea CAD, simularea CAE și programarea CAM într-un fir digital fără discontinuități. Iată cum transformă acest proces termenele de dezvoltare:

Abordarea tradițională: Proiectare → Construire → Testare → Identificare defecțiuni → Modificare → Reconstruire → Retestare (adesea mai multe iterații)

Abordarea bazată pe simulare: Proiectare → Simulare → Optimizare → Construire → Validare (de obicei una sau două iterații)

Această tranziție aduce beneficii măsurabile. Obținerea condițiilor optime de ambutisare implica, în mod tradițional, ajustarea fină a parametrilor precum viteza presei, forța de reținere a semifabricatului și ungerea, prin teste ample — un proces consumator de timp. Testarea virtuală comprimă această optimizare la câteva zile, în loc de săptămâni.

În plus, simularea abordează provocările legate de variația materialelor. Chiar și în cadrul aceleiași serii, incoerențele proprietăților materialelor pot afecta calitatea finală a pieselor. Analiza cu elemente finite (CAE) permite efectuarea unei analize de sensibilitate — testarea modului în care proiectul se comportă în întreaga gamă prevăzută de proprietăți ale materialelor — înainte de începerea producției.

Capabilitățile de încercare virtuală a matrițelor au transformat fundamental economia dezvoltării uneltelor, reducând numărul de iterații și permițând obținerea unor rate de succes la prima încercare care erau imposibil de atins cu metodele tradiționale bazate pe încercare și eroare.

Pentru producătorii care caută aceste capacități avansate, colaborarea cu furnizori care investesc în tehnologia de simulare oferă avantaje tangibile. Soluțiile Shaoyi pentru matrițe de stampilare de precizie folosesc simulări avansate CAE pentru a obține o rată de aprobare la prima încercare de 93% — reducând în mod semnificativ durata și costul dezvoltării. Echipa lor de ingineri combină sisteme de calitate certificate IATF 16949 cu capacități de prototipare rapidă, disponibile în doar 5 zile, oferind echipamente de producție gata de utilizare, adaptate standardelor OEM. Explorați oferta lor completă capacități de proiectare și fabricare a matrițelor pentru a vedea cum dezvoltarea condusă de simulare accelerează cronograma dumneavoastră de producție.

Înțelegerea modului în care capacitățile de simulare se traduc în decizii practice privind selecția matrițelor vă ajută să specificați configurația corectă a echipamentelor pentru cerințele dumneavoastră specifice — aspect pe care îl vom aborda în continuare.

Cum să selectați configurația potrivită a matriței de stampilare

Vă înțelegeți tipurile de matrițe, componentele, materialele și tehnologia de proiectare — dar cum transformați această cunoaștere în decizia potrivită privind echipamentul pentru proiectul dumneavoastră specific? Alegerea configurației optime a matriței de ambutisare necesită echilibrarea simultană a mai multor factori. Luați această decizie corect și veți obține o producție eficientă din punct de vedere al costurilor, cu o calitate constantă. Luați-o greșit și veți plăti prea mult pentru echipamente de care nu aveți nevoie sau veți întâmpina dificultăți datorită unor echipamente inadecvate, care nu îndeplinesc cerințele dumneavoastră.

Vestea bună? Un cadru structurat de luare a deciziilor elimină complexitatea. Indiferent dacă specificați echipamentele pentru lansarea unui nou produs sau evaluați propunerile primite de la producătorii de matrițe, aceste orientări vă ajută să potriviți cerințele dumneavoastră cu configurația potrivită a matriței.

Orientări privind selecția matrițelor pe baza volumului

Volumul anual de producție reprezintă principalul factor care determină deciziile privind alegerea matrițelor. De ce? Pentru că matrița pentru operațiunile de presare constituie o investiție fixă, care se amortizează pe fiecare piesă produsă. Volumele mai mari justifică o investiție mai mare în dotări, deoarece costul matriței pe piesă scade semnificativ pe măsură ce cantitatea de producție crește.

Conform analizei industriale, pragurile de volum se aliniază în mod tipic astfel cu configurațiile matrițelor:

• Sub 10.000 de piese anual: Matrițele cu o singură stație sau matrițele în linie sunt adesea cele mai economice. Costurile de dotare rămân reduse, iar flexibilitatea de a adapta modificări de design oferă un avantaj suplimentar în fazele inițiale ale ciclului de viață al produsului.
• 10.000 până la 100.000 de piese anual: Această zonă intermediară necesită o analiză atentă a punctului de echilibru. Matrițele progresive pot justifica investiția lor mai mare dacă economiile pe piesă depășesc diferența de cost a dotărilor pe întreaga perioadă de producție.
• Peste 100.000 de piese anual: Matrițele progresive oferă, de obicei, cel mai scăzut cost pe piesă, iar investiția lor inițială mai mare este recuperată relativ rapid datorită eficienței în producție.
• Programe cu milioane de piese: Uneltele progresive de clasă A, cu materiale premium și inserții din carburi, devin justificate din punct de vedere economic la aceste volume

Calculul pragului de rentabilitate este simplu: dacă economiile pe piesă obținute prin utilizarea unei matrițe progresive în locul unei matrițe liniare sunt egale cu o anumită valoare, iar diferența de cost între cele două tipuri de matrițe este cunoscută, atunci împărțirea diferenței de cost la economiile pe piesă vă oferă cantitatea de prag de rentabilitate. În afara acestui punct, soluția progresivă este mai avantajoasă din punct de vedere economic.

Potrivirea complexității matriței cu cerințele piesei

Volumul singur nu spune întreaga poveste. Geometria și complexitatea piesei adesea prevalează asupra considerentelor pur volumetrice atunci când se alege între prese de ambutisare metalică și configurațiile matrițelor. Puneți-vă următoarele întrebări:

Poate rămâne piesa dvs. atașată de banda portantă? Aceasta este întrebarea fundamentală care diferențiază aplicațiile progresive de cele cu matrițe de transfer. În stampilarea progresivă, piesele rămân conectate la banda metalică pe tot parcursul tuturor operațiilor. Dacă piesa dumneavoastră necesită tragere profundă, care ar interfera cu mișcarea benzii, sau are pereți înalți care se ciocnesc cu elementele de susținere, atunci matrițele de transfer devin obligatorii, indiferent de volumul de producție.

Câte operații necesită piesa dumneavoastră? Piesele simple, care necesită doar decupare sau perforare de bază, pot fi prelucrate eficient în matrițe cu o singură stație. Pe măsură ce numărul de operații crește — perforare, deformare, îndoire, calibrare, finisare — matrițele progresive consolidează acești pași într-un singur proces continuu. Pentru piese complexe care necesită 10 sau mai multe stații, stamping progresiv oferă avantaje semnificative de eficiență.

Care sunt cerințele dumneavoastră privind toleranțele? Toleranțele mai strânse favorizează, în general, matrițele progresive, deoarece piesa își menține o poziționare constantă pe parcursul tuturor operațiilor. Sistemele de transfer introduc o variație potențială de poziționare de fiecare dată când piesa se deplasează între stații — deși mecanismele moderne de transfer acționate cu servomotoare au redus considerabil această diferență.

Operațiile de ambutisare și deformare a metalelor pentru geometrii complexe necesită adesea o secvențiere atentă. Luați în considerare aceste recomandări bazate pe geometria piesei:

• Piese plane cu găuri: Matrițele compuse sau cele progresive simple prelucrează eficient astfel de piese
• Piese cu îndoituri și forme: Matrițele progresive sunt superioare, operațiile de formare fiind secvențiate după perforare
• Carcase sau cupe ambutisate adânc: Matrițele de transfer oferă capacitățile necesare de ambutisare și reambutisare
• Componente structurale mari: Matrițele de transfer sau cele în linie sunt potrivite pentru piese de dimensiuni mari, care depășesc limitele de manipulare ale benzii la matrițele progresive

Considerente legate de material pentru selecția matriței

Materialul pe care îl imprimați influențează în mod semnificativ cerințele privind configurarea matriței. Aliajele diferite prezintă provocări distincte de deformare, care afectează atât proiectarea matriței, cât și selecția procesului.

Aliaje de aluminiu prezintă provocări unice. Rezistența lor mai scăzută comparativ cu cea a oțelului implică faptul că benzile portante trebuie să fie mai late pentru a menține rigiditatea în timpul operațiunilor progresive. Rebotezul este pronunțat, necesitând adesea stații suplimentare de reimprimare sau compensare prin supradobândire. Pentru componente din aluminiu obținute prin tragere profundă, cum ar fi cupele pentru carcasele bateriilor, matrițele de transfer cu secvențe de tragere-retragere-decapare-perforare oferă, de obicei, rezultate superioare față de încercarea alimentării benzi în mod progresiv.

Acciaze de înaltă putere necesită o tonaj mai mare și unelte mai robuste. Aceste materiale vă pot determina să optați pentru operații cu matrice de transfer sau linii etapizate, pentru a controla fisurarea care ar putea apărea în cazul unei deformări prea agresive în operațiile cu bandă progresivă. Limitele de deformare ale oțelurilor avansate cu rezistență ridicată necesită o planificare atentă a procesului — simularea devine deosebit de valoroasă pentru aceste aplicații.

Oțel inoxidabil necesită atenție specială în prevenirea găuririi (galling). Matrițele progresive pot prelucra eficient oțelul inoxidabil cu lubrifiere adecvată și tratamente de suprafață corespunzătoare, dar componentele din oțel inoxidabil cu deformare profundă beneficiază adesea de configurații cu matrițe de transfer.

Oțelul carbon standard și materialele zincate (grosime 0,5–3,0 mm) funcționează bine în toate configurațiile de matrițe, făcând astfel volumul și complexitatea factorii decisivi principali pentru aceste materiale comune.

Cadrul decizional: Selectarea configurației matriței dumneavoastră

Utilizați acest proces pas cu pas pentru a lua în mod sistematic decizia privind alegerea matriței:

1. Definiți cerințele dumneavoastră anuale de volum și orizontul de previziune. Include cantitățile de lansare în producție, de la prototip până la producția completă. Luați în considerare dacă volumul ar putea crește semnificativ pe durata ciclului de viață al produsului
2. Analizați geometria piesei pentru compatibilitatea cu banda portantă. Poate piesa fi transportată pe o bandă portantă prin toate operațiile? Există extrudări adânci, elemente înalte sau forme complexe 3D care ar interfera cu alimentarea progresivă?
3. Numărați operațiile necesare. Enumerați fiecare operație de perforare, decupare, deformare, îndoire, calibrare și finisare. Un număr mai mare de operații favorizează, în general, abordările progresive sau prin transfer față de cele cu stație unică.
4. Evaluați caracteristicile materialului. Notați grosimea, tipul de aliaj și orice considerente speciale privind deformarea, cum ar fi compensarea revenirii elastice sau prevenirea griparei.
5. Evaluați cerințele privind toleranțele și calitatea. Toleranțele mai strânse pot necesita configurații mai sofisticate ale matrițelor, cu un control mai precis al poziționării.
6. Calculați punctele de echilibru. Comparați diferențele de investiții în echipamente cu economiile pe piesă la volumele proiectate
7. Potriviți echipamentul de presare disponibil. Asigurați-vă că configurațiile alese pentru matrițe sunt compatibile cu capacitățile presei dvs. de ambutisare a foilor metalice

Cerințe de compatibilitate a presei pentru specificațiile matrițelor

Selecția matrițelor dvs. trebuie să corespundă capacităților mașinilor disponibile de ambutisare a matrițelor. Chiar și un design perfect de matriță eșuează dacă presa dvs. nu poate funcționa eficient cu ea. Factorii cheie de compatibilitate includ:

Cerințe privind forța de îndoire (tonaj): Calculați forța totală necesară pentru toate operațiile care au loc simultan. În cazul matrițelor progresive, aceasta înseamnă însumarea forțelor de pe toate stațiile active. Presa dvs. trebuie să aibă o capacitate care să depășească această cerință cu un surplus rezonabil — de obicei 20–30% — pentru a compensa variațiile materialelor și pentru a asigura un joc operațional.

Dimensiunea patului: Matrița trebuie să încapă în dimensiunile mesei presei, cu un spațiu suficient pentru alimentarea benzii, evacuarea pieselor și accesul pentru întreținere. Matrițele progresive pentru piese complexe pot deveni destul de mari, necesitând, eventual, prese dedicate.

Lungimea cursei: Asigurați-vă că cursa este suficient de lungă pentru operațiunile dvs. de deformare cele mai adânci, plus spațiul necesar pentru alimentarea benzii și evacuarea pieselor. Aplicațiile de tragere adâncă în operațiuni de transfer pot necesita curse semnificativ mai lungi decât cele tipice pentru operațiunile de decupare și perforare.

Înălțimea închiderii: Verificați dacă presa dvs. poate accepta înălțimea matriței închise. Această verificare devine deosebit de importantă atunci când se montează matrițe în echipamente existente sau atunci când se rulează mai multe configurații de matrițe pe aceeași presă.

Compatibilitatea sistemului de alimentare: Matrițele progresive necesită sisteme de alimentare servo sau mecanice capabile de avans precis al pasului. Verificați dacă precizia alimentării corespunde cerințelor dvs. de toleranță și dacă capacitatea de lungime a alimentării acoperă configurația benzii dvs.

Factor de selecție	Favorizează stația unică / linia	Favorizează matrița progresivă	Favorizează transferul
Volum Anual	Sub 10.000 de piese	Peste 50.000 piese	Mediu-înalt, cu complexitate
Dimensiunea piesei	Mari sau supradimensionate	Mică până la medie	Medie până la mare
Geometrie	Simplu, cu puține operații	Multiple caracteristici, profil plan	Trageri adânci, complexitate 3D
Stabilitatea proiectului	Se așteaptă modificări frecvente	Design stabil și verificat	Design stabil
Bugetul pentru scule	Restrictionat	Investiția este justificată de volum	Investiția este justificată de complexitate
Termen de livrare	2–8 săptămâni	10-16 săptămâni	12–20+ săptămâni

Rețineți că aceste orientări reprezintă puncte de plecare, nu reguli rigide. Multe programe de succes încep cu utilaje mai simple în fazele de prototip și pilot, apoi trec la matrițe progresive sau de transfer pe măsură ce volumul de producție crește — o abordare practică care validează cererea înainte de a se angaja investiții mai mari în utilaje. Selecția matriței pentru presa de tablă trebuie să corespundă atât cerințelor actuale, cât și nevoilor viitoare anticipate.

Odată selectată configurația potrivită a matriței, întreținerea acesteia devine esențială pentru menținerea calității și productivității pe întreaga durată a ciclului de producție — ceea ce ne conduce la practicile esențiale de întreținere și de diagnosticare a problemelor.

Elemente esențiale de întreținere și diagnosticare a matrițelor de stampilare

Ați investit semnificativ în echipamente de calibrare precisă pentru ambutisare—dar această investiție aduce beneficii doar dacă matrițele dvs. asigură o calitate constantă pe întreaga durată de funcționare. Din păcate, mulți producători consideră întreținerea ca pe un aspect secundar, intervenind doar atunci când problemele devin imposibil de ignorat. Această abordare reactivă duce la opriri neplanificate, la scăpări de calitate și la înlocuirea prematură a matrițelor. Hai să schimbăm această perspectivă.

Conform experți din industria întreținerii , liderii din domeniu au redefinit întreținerea echipamentelor și a matrițelor pentru ambutisare ca pe un factor strategic de afaceri, nu ca pe o cheltuială inevitabilă. Fiecare dolar economisit prin o întreținere excepțională—fie prin evitarea opririlor, reducerea deșeurilor sau amânarea unor investiții majore de capital—are același impact asupra rezultatului net ca și obținerea unui dolar suplimentar de profit net.

Identificarea timpurie a modelelor de uzură ale matrițelor, înainte ca calitatea să fie afectată

Ștampilele dumneavoastră vă indică atunci când întâmpină dificultăți—dacă știți ce să căutați. Cheia constă în identificarea timpurie a modelelor de uzură, înainte ca acestea să se transforme în piese ștanțate defectuoase. Gândiți-vă la inspecție ca la o măsură preventivă: detectarea precoce evită defecțiunile costisitoare.

Recunoașterea eficientă a modelelor de uzură începe cu înțelegerea locului de origine al problemelor. Recunoașterea relației directe dintre rolul unui component și modurile sale probabile de cedare constituie baza unei întrețineri inteligente și proactive. Dacă apare găurirea (galling), soluția nu este pur și simplu lustruirea sculei, ci examinarea sistemului de ungere, evaluarea compatibilității materialelor și analizarea tratamentului de suprafață.

Puncte critice de inspecție:

• Starea muchiei de tăiere: Căutați ciupituri, rotunjire sau depuneri de material pe vârfurile poansonului și pe marginile butoanelor matriței. Muchiile ascuțite produc tăieturi curate; muchiile degradate generează burri și zone de rupere neregulate.
• Modificări ale finisajului suprafeței: Rizurile, urmele de găurire (galling) sau modelele de uzură lustruite indică probleme de frecare care se vor agrava în absența unei intervenții
• Verificări dimensionale: Măsurați diametrele critice ale poansoanelor și deschiderile matrițelor în raport cu specificațiile originale. Uzura apare de obicei sub forma unor poansoane cu dimensiuni reduse și a unor deschideri ale matrițelor cu dimensiuni excesive
• Jocul sistemului de ghidare: Verificați dacă există un joc excesiv în pinișii și bucșele de ghidare, care permite deplasarea celor două jumătăți ale matriței (superioară și inferioară) în timpul funcționării
• Funcționarea sistemului de extracție: Verificați tensiunea arcurilor și planitatea plăcii de extracție — arcurile uzate sau plăcile de extracție deteriorate afectează calitatea pieselor și alimentarea cu bandă

Decizia între ascuțire și înlocuire: Când trebuie să ascuțiți și când trebuie să înlocuiți? Răspunsul depinde de cantitatea rămasă de material al sculei și de tipul defectului. Rotunjirea ușoară a muchiei sau ciupiturile minore răspund de obicei bine la ascuțire — eliminând doar cantitatea minimă de material necesară pentru restabilirea unei muchii ascuțite. Totuși, ciupiturile profunde, fisurile sau pierderea semnificativă de dimensiune pot necesita înlocuirea. Un criteriu util: dacă ascuțirea ar elimina mai mult de 10–15% din lungimea inițială de lucru a poansoanelor, evaluați din punct de vedere economic necesitatea înlocuirii.

Planuri de întreținere preventivă în funcție de volumul de producție

Sună complicat? Nu trebuie să fie. Un program structurat de întreținere transformă prelucrarea matrițelor dintr-o intervenție reactivă de urgență într-o rutină previzibilă și ușor de gestionat. Cheia constă în adaptarea intensității întreținerii la cerințele de producție.

Conform cadrelor de protocoale de întreținere, programele de clasă mondială se împart în patru niveluri progresive:

Nivelul 1 – Verificări zilnice efectuate de operator (la fiecare schimb): Această inspecție de 5 minute identifică peste 80 % dintre potențialele defecțiuni înainte ca acestea să se agraveze. Operatorii verifică prezența unor deteriorări evidente, asigură lubrifierea corespunzătoare și confirmă alimentarea corectă a benzii. Principiul necondiționat: nu se operează niciodată cu o unealtă compromisă.

Nivelul 2 – Întreținere preventivă (în funcție de numărul de curse):

Volumul de producție	Interval recomandat	Acțiuni esențiale
Ușoară (sub 50.000 de curse)	Lunar sau la finalizarea unei comenzi	Curățare, inspecție, lubrifiere, documentare
Medie (50.000–250.000 de curse)	La fiecare 50.000–100.000 de curse	În plus față de verificările dimensionale, ascuțirea se efectuează după necesitate
Volum mare (peste 250.000 de curse)	La fiecare 25.000–50.000 de curse	Inspecție completă, înlocuirea componentelor, măsurători de precizie

Nivelul 3 – Intervenție diagnostică: Când verificările preventive evidențiază tendințe anormale, se trece la rezolvarea investigativă a problemelor. Tehnicile avansate includ măsurători de precizie, analiza modelelor de uzură și investigarea cauzelor profunde.

Nivelul 4 – Revizuire majoră: Reconstrucții cuprinzătoare care abordează uzura acumulată pe toate componente — de obicei programate anual sau la intervalele recomandate de producător.

Stocare și manipulare: Stocarea corespunzătoare a matrițelor prelungește durata de viață utilă și previne deteriorarea între serii de producție. Matrițele trebuie stocate în spații cu climat controlat pentru a preveni coroziunea. Se aplică acoperiri anticorozive pe toate suprafețele active. Matrițele trebuie susținute corespunzător pentru a evita deformarea datorită propriei greutăți. Locul și starea de depozitare trebuie documentate pentru recuperare ușoară.

Depanarea defectelor comune de ambutisare

Când piesele stampilate prezintă probleme de calitate, identificarea sistematică a cauzelor permite detectarea cauzei fundamentale mai rapid decât ajustările aleatorii. Utilizați această abordare de diagnostic pentru a stabili legătura dintre simptomele defectelor și cauzele posibile legate de matriță:

• Buruieni excesive pe piesele stampilate:
  • Verificați jocurile dintre poanson și matriță — un joc insuficient creează condiții defavorabile de tăiere
  • Examinați ascuțimea muchiilor de tăiere — muchiile uzate împing materialul în loc să-l taie prin forfecare
  • Verificați alinierea corectă între componentele poansonului și ale matriței
• Derivă dimensională:
  • Examinați pinoții de ghidare și elementele de poziționare pentru uzură
  • Verificați sistemul de ghidare pentru joc excesiv, care permite deplasarea semimatrițelor
  • Verificați acuratețea alimentării și consistența poziționării benzii
  • Utilizați în mod regulat mandrinele de aliniere pentru a verifica și ajusta alinierea turtei mașinii-unelte
• Degradarea calității suprafeței:
  • Evaluați adecvarea și distribuția lubrifiantului
  • Inspectați starea suprafeței matriței pentru a detecta griparea sau zgârieturile
  • Verificați prezența depozitelor de material pe suprafețele de deformare
• Unghiuri de îndoire necorespunzătoare:
  • Matrița s-ar putea să nu fie corect poziționată, ceea ce duce la erori unghiulare
  • Elasticitatea insuficientă a arcurilor determină unghiuri necorespunzătoare — înlocuiți arcurile
  • Abaterile grosimii materialului afectează consistența îndoirii
  • Reglajele necorespunzătoare ale jocurilor necesită reparație
• Modele neuniforme de uzură:
  • Proiectarea turelei sculelor mașinii sau precizia prelucrării pot fi insuficiente
  • Alinierea suporturilor de montare ale platourilor superior și inferior trebuie verificată
  • Precizia bușonului de ghidare s-ar putea să fi scăzut în urma utilizării

Documentarea este esențială: Fiecare intervenție de întreținere—fie că implică înlocuirea unui component, efectuarea unei măsurători sau îndepărtarea unui material—trebuie înregistrată în istoricul de întreținere al sculei. Acest înregistrare nu este doar o formalitate administrativă; este un activ strategic de date de mare valoare, care sprijină optimizarea intervalelor de întreținere și constituie baza analizei predictive.

Gestionarea eficientă a sculelor pentru ambutisare metalică depășește repararea reactivă și acoperă întregul ciclu de viață—de la instalare până la retragere. Atunci când abordați întreținerea ca pe o investiție, nu ca pe un cost, matrițele dvs. asigură o calitate constantă pe toată durata lor de funcționare, iar calculul costului pe piesă reflectă valoarea reală a sculelor bine întreținute.

Analiza costurilor și cadrul ROI pentru investițiile în matrițe

Ați evaluat tipurile de matrițe, ați selectat materialele și înțelegeți cerințele de întreținere—dar cum transformați toate aceste cunoștințe în decizii inteligente de achiziție? Prea des, echipele de achiziții se concentrează exclusiv pe prețul cotat pentru echipamente, ignorând imaginea de ansamblu privind costul total de proprietate. Această viziune îngustă duce la surprize bugetare, cheltuieli neașteptate de întreținere și, uneori, la înlocuirea prematură a matrițelor.

Costurile de fabricare a matrițelor pentru ambutisare nu sunt cifre arbitrare extrase din aer. Fiecare ofertă reflectă decizii ingineresci specifice privind complexitatea, materialele și durata de funcționare prevăzută. Înțelegerea factorilor care determină aceste costuri—și a elementelor pe care acestea nu le includ—vă pune într-o poziție favorabilă pentru a evalua propunerile în mod inteligent și pentru a negocia dintr-o poziție bine informată.

Înțelegerea costului total de proprietate a matriței

Prețul de cumpărare al unei matrițe personalizate pentru ambutisare din metal reprezintă doar punctul de plecare. Conform analizei industriale a costurilor, costul total al unei matrițe cuprinde mai multe intrări directe și indirecte care depășesc în mod semnificativ oferta inițială.

Factorii principali ai costului:

• Complexitatea structurală: Un număr mai mare de stații, toleranțe mai strânse și operațiuni de deformare complexe necesită timp suplimentar de inginerie și prelucrare cu precizie. O matriță progresivă cu 15 stații costă semnificativ mai mult decât o matriță compusă simplă, dar produce piese la o fracțiune din costul pe bucată, în cazul volumelor mari de producție.
• Dimensiunea matriței: Matrițele mai mari necesită mai mult material, prese mai mari pentru fabricație și ridică provocări suplimentare legate de manipulare. Dimensiunea influențează, de asemenea, logistica de transport și instalare.
• Clasă de material: Alegerea oțelului pentru scule influențează direct atât costul inițial, cât și durata de funcționare estimată. Calitățile superioare, cum ar fi oțelul M2 sau inserțiile din carburi, implică costuri inițiale mai ridicate, dar asigură intervale mai lungi între intervențiile de întreținere.
• Cerințe privind toleranțele: Cerințele excesiv de ridicate de precizie pot crește costurile în mod dramatic. Dacă desenele specifică o toleranță de ±0,01 mm, dar produsul real permite o toleranță de ±0,05 mm, această diferență de 0,04 mm ar putea majora costurile pentru prelucrarea prin electroeroziune (EDM), rectificare și prelucrarea accesorilor cu 30 % până la 50 %
• Durata de viață prevăzută a producției: Matrițele concepute pentru 1.000.000 de cicluri necesită o construcție mai robustă decât cele destinate pentru 100.000 de cicluri — dar stabilirea unui termen de viață excesiv reprezintă o risipă de investiții dacă volumul de producție nu se va concretiza

Costul matriței nu este economisit; el este proiectat. Prin gândirea anticipată în faza de proiectare, evaluarea structurală și simularea duratei de viață a matriței, costul devine previzibil, controlabil și îmbunătățibil chiar înainte de începerea fabricației.

Costuri ascunse dincolo de ofertă:

Mai multe cheltuieli sunt, de obicei, excluse din oferta inițială de dotări, dar au un impact semnificativ asupra investiției totale:

• Bugetul pentru probe și modificări: Este aproape imposibil ca o probă de matriță să atingă dimensiunile perfecte la prima încercare. Rezervați 5 % până la 10 % din bugetul total ca rezervă pentru probe și modificări
• Întreținere și ascuțire: Intervalele regulate de întreținere necesită muncă în atelierul de unelte, componente de înlocuire și întreruperi ale producției. Aceste costuri recurente se acumulează pe durata de viață a matriței
• Înlocuirea finală: Chiar și matrițele bine întreținute se uzează, în cele din urmă, până la un punct în care reparația nu mai este rentabilă. Luați în calcul momentul înlocuirii în modelul dumneavoastră de cost total
• Stocare și manipulare: Matrițele necesită depozitare corespunzătoare între rulările de producție, inclusiv controlul climatic, prevenirea coroziunii și sisteme de documentare

Analiza punctului de echilibru între tipurile de matrițe

Când ar trebui să investiți în matrițe progresive mai scumpe, comparativ cu matrițele mai simple cu o singură stație? Răspunsul se află în analiza punctului de echilibru — calculând momentul în care investiția mai mare în matrițe este recuperată prin costuri mai mici de producție pe piesă.

Conform analizei costurilor de ambutisare, acest calcul implică înțelegerea modului în care costurile fixe (dotări) și costurile variabile (producție pe piesă) interacționează în funcție de diferite volume. Matematica este simplă: dotările reprezintă un cost fix care se împarte între toate piesele dumneavoastră. Dacă produceți 1.000 de piese, costul ridicat al matriței afectează semnificativ costul fiecărei piese. Dacă produceți 100.000 de piese, această investiție în dotări devine brusc aproape imperceptibilă în calculul costului pe piesă.

Ghiduri privind pragurile de volum:

• Sub 10.000 de piese: Procese alternative, cum ar fi tăierea cu laser, pot fi mai economice decât investiția în dotări pentru ambutisare
• între 10.000 și 100.000 de piese: Zona decizională — este necesară o analiză atentă pentru a compara amortizarea dotărilor cu economiile pe piesă
• Peste 100.000 de piese: Ambutisarea oferă, de obicei, cea mai eficientă economie de producție, iar matrițele progresive sunt adesea justificate, chiar dacă investiția inițială este mai mare

Punctul specific de echilibru depinde de complexitatea piesei dvs., de costurile materialelor și de diferențele de rată de producție între configurațiile matrițelor. Solicitați oferte detaliate pentru mai multe abordări și calculați costul total al programului la volumele proiectate — nu doar prețul inițial al echipamentului.

Evaluarea eficientă a propunerilor furnizorilor de matrițe

Când producătorii de matrițe pentru ambutisare prezintă propuneri, compararea acestora necesită o analiză care depășește simpla evaluare a sumei finale. O matriță pentru succesul în fabricație depinde de factori care nu apar întotdeauna în mod evident în ofertele comerciale.

Criterii cheie de evaluare:

• Realismul termenului de livrare: Termenele de livrare comprimate conduc adesea la inginerie sau fabricație precipitate, cu compromisuri calitative. Înțelegeți ce este realist pentru complexitatea matriței dvs. și fiți atenți la promisiunile care par excesiv agresive.
• Suport pentru proiectare inclus: Include oferta analiza concepției pentru fabricabilitate? Colaborarea timpurie poate reduce numărul de modificări ale matriței cu peste 20 %, îmbunătățind în același timp stabilitatea generală a producției de masă.
• Servicii de probă: Cine efectuează încercarea matriței și unde? Transportul către facilitățile de încercare situate la distanță adaugă costuri și timp. Posibilitatea de a efectua încercarea pe loc oferă avantaje în ceea ce privește viteza de iterație
• Suport tehnic continuu: Ce se întâmplă când întâmpinați probleme de producție la șase luni după livrare? Evaluați reactivitatea furnizorului și capacitatea sa de întreținere
• Disponibilitatea pieselor de schimb: Vor fi disponibile piese de schimb (matrice, arcuri și componente supuse uzurii) atunci când sunt necesare? Unii producători de matrițe pentru ambutisare metalică oferă liste de piese de schimb și mențin stocuri pentru înlocuire rapidă

Cadru de comparare a ofertelor:

Factor de evaluare	Întrebări de pus	Semne de alarmă
Specificație privind durata de viață a matriței	Care este numărul de cicluri garantat înainte de întreținerea majoră?	Angajamente vagi sau lipsă de angajamente privind durata de viață
Specificatii materiale	Ce tipuri de oțel pentru scule și ce tratamente termice sunt incluse?	Materiale nespecificate sau descrieri generice
Garantii de precizie	Ce toleranțe va menține matrița și pe ce durată?	Fără angajamente privind stabilitatea preciziei
Politica de modificări	Cum sunt gestionate modificările de proiect în timpul dezvoltării?	Comenzi de modificare nelimitate, fără cost suplimentar (nerealiste)
Asistență în menținere	Ce asistență post-livrare este inclusă sau disponibilă?	Nu se prevede o relație continuă

Conform recomandărilor din industrie, matrițele produse de fabricanți de matrițe de stampilare orientați spre calitate sunt garantate să realizeze milioane de șocuri înainte de a necesita întreținere — însă acest nivel de fiabilitate necesită o investiție adecvată. Nu încercați să reduceți costurile legate de echipamentele de stampilare, proiectarea și fabricarea matrițelor.

Perspectivă asupra costului total al livrării:

Comparați costul total livrat, nu doar prețul pe bucată. Includeți amortizarea sculelor, taxele de configurare, ambalajul, transportul și orice servicii suplimentare necesare. Înțelegerea ipotezelor din ofertă este esențială — furnizori diferiți pot face ipoteze diferite privind toleranțele, cerințele de inspecție sau termenii de livrare, ceea ce afectează comparabilitatea prețurilor.

Prețurile extrem de mici pot indica o neînțelegere a cerințelor, o investiție inadecvată în scule sau probleme legate de capacitatea furnizorului. Elementele lipsă din propuneri — cum ar fi costurile sculelor, taxele de configurare sau ipotezele neclare privind specificațiile — pot duce la surprize de cost în etapele ulterioare.

Cu un cadru clar pentru evaluarea investițiilor în matrițe și compararea propunerilor furnizorilor, vă aflați într-o poziție favorabilă de a lua decizii informate care optimizează costul total al programului, nu doar prețul inițial al echipamentelor. Înțelegerea acestor aspecte economice devine deosebit de importantă atunci când se abordează cerințele exigente ale programelor producătorilor auto OEM — unde standardele de calitate, volumele de producție și calificările furnizorilor intensifică toate presiunile.

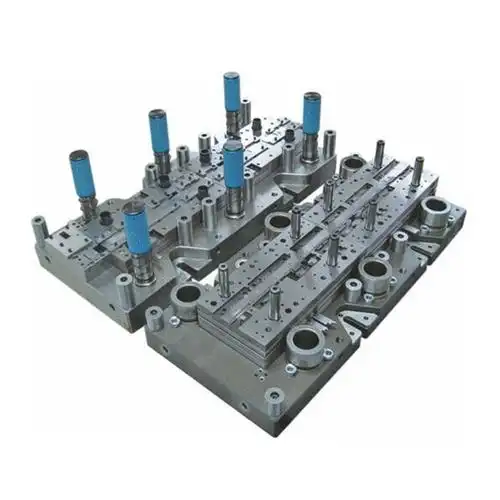

Matrițele pentru ambutisare auto și cerințele producătorilor de echipamente originale (OEM)

Când observați o panou de caroserie auto impecabil sau un component structural perfect format, asistați la cel mai exigent nivel al metalului ambutisat. Matrițele auto pentru ambutisare reprezintă apogeul preciziei în domeniul sculelor — unde toleranțele măsurate în sutimi de milimetru determină dacă piesele se asamblează fără probleme sau generează costuri suplimentare în procesul de asamblare. Ce face, deci, ca ambutisarea auto să difere de aplicațiile generale de ambutisare a metalelor și de ce producătorii auto OEM impun cerințe atât de riguroase furnizorilor lor de scule?

Răspunsul se află într-o combinație perfectă de provocări: cerințe extreme de precizie, materiale dificil de format, volume masive de producție și termene limitate pentru dezvoltare. Programele de matrițe pentru stampare auto necesită capacități care diferențiază furnizorii calificați de cei care nu pot livra la standardele producătorilor de echipamente originale (OEM).

Îndeplinirea standardelor de calitate ale producătorilor auto OEM

Dacă furnizați componente din tablă metalică stampilată producătorilor auto, există o singură certificare care se află deasupra tuturor celorlalte: IATF 16949. Acest standard specific industriei auto privind managementul calității se bazează pe ISO 9001, adăugând în același timp cerințe adaptate în mod special realităților fabricării auto.

Conform experților din domeniul certificărilor industriale, IATF 16949 acoperă o gamă impresionantă de subiecte și creează coerentă, siguranță și calitate în produsele destinate industriei auto. Dar iată ce mulți furnizori omit: această certificare nu este doar o chestiune de documentație. Certificarea semnifică faptul că o organizație a îndeplinit cerințe riguroase, demonstrându-și capacitatea și angajamentul de a limita defectele din produse — ceea ce reduce, de asemenea, deșeurile și eforturile risipite.

De ce impun producătorii auto (OEM) această certificare furnizorilor de utilaje?

• Prevenirea defectelor în locul detectării acestora: IATF 16949 pune accentul pe prevenirea problemelor înainte de apariția lor, nu pe detectarea acestora ulterior — un aspect esențial atunci când o singură matriță produce milioane de piese metalice ambutisate.
• Consistența procesului: Programele auto se desfășoară pe parcursul mai multor ani, cu actualizări periodice ale modelelor. Sistemele de calitate certificate asigură o performanță constantă a matrițelor pe întreaga durată a ciclurilor extinse de producție.
• Cerințe de urmărire: Când apar probleme, producătorii de echipamente originale (OEM) trebuie să urmărească acestea până la sursa lor. Furnizorii certificați mențin documentația necesară pentru identificarea rapidă a cauzei fundamentale
• Îmbunătățire continuă: Spre deosebire de auditurile unice, certificarea IATF necesită îmbunătățiri continue — asigurându-se că furnizorii nu se bazează exclusiv pe realizările inițiale

Procesul de certificare implică, de fapt, audituri interne și externe care acoperă domenii precum contextul organizației, conducerea, planificarea, sistemele de susținere, operațiunile, evaluarea performanței și protocoalele de îmbunătățire. Furnizorii care obțin și mențin această certificare demonstrează abordarea sistematică pe care o cer producătorii de echipamente originale din industria auto.

Provocările oțelurilor înalt rezistente în stamparea pieselor auto

Stamparea pieselor metalice auto din ziua de astăzi se confruntă cu o tensiune fundamentală: vehiculele trebuie să devină mai ușoare pentru eficiența combustibilului și autonomia vehiculelor electrice (EV), dar, în același timp, mai rezistente pentru siguranța în caz de impact. Soluția? Oțelurile avansate înalt rezistente (AHSS) — materiale care creează provocări semnificative pentru proiectarea matrițelor de stampare auto.

Conform experților în proiectarea și construcția matrițelor, evoluția oțelurilor AHSS reprezintă o inovație fascinantă. Oțelurile AHSS de prima generație au apărut acum aproximativ trei decenii, oferind o formabilitate superioară față de oțelurile înalt rezistente cu conținut scăzut de aliaje existente, la rezistențe similare. Oțelul bifazic (DP) rămâne cel mai utilizat în mod global. În prezent, oțelurile AHSS de a treia generație sunt disponibile comercial și se caracterizează prin raporturi îmbunătățite între rezistență și ductilitate, permițând proiectarea unor piese mai complexe din materiale de rezistență superioară.

De ce este important acest lucru pentru cerințele matrițelor de tanțare a foilor metalice?

• Forțe de deformare crescută: Materialele de rezistență superioară necesită o tonaj mult mai mare, ceea ce impune o construcție mai robustă a matrițelor și echipamente de presare de dimensiuni mai mari
• Revenire elastică pronunțată: Oțelurile AHSS prezintă o revenire elastică semnificativă după deformare, ceea ce necesită strategii sofisticate de compensare în proiectarea matrițelor
• Ferestre de formabilitate reduse: Fereastra de procesare dintre deformarea reușită și fisurare se îngustează considerabil, lăsând un domeniu mai mic de toleranță pentru variațiile materialelor
• Uzură accelerată a sculei: Materialele mai dure uzează sculele mai repede, necesitând oțeluri de scule de înaltă calitate și tratamente de suprafață
• Aplicații pentru compartimentul bateriei: Programele EV necesită carcase de protecție pentru baterii și suporturi — aplicații în care rezistența oțelurilor AHSS oferă o protecție esențială în caz de impact pentru centralele electrice grele

Pentru materialele multiphazice și cele cu rezistență superioară la tractiune (MPa), testarea materialelor și simularea devin cerințe absolute, nu doar îmbunătățiri opționale. Furnizorii care nu dispun de capacități avansate de analiză prin elemente finite (CAE) nu pot prezice comportamentul acestor materiale dificile în timpul deformării — ceea ce duce la cicluri prelungite de încercări, defecțiuni neașteptate și întârzieri ale programelor.

Viteză de prototipare în programele de dezvoltare auto

Termenele de dezvoltare auto s-au scurtat semnificativ. Programele de vehicule care anterior permiteau ani întregi pentru dezvoltarea sculelor așteaptă acum matrițe gata pentru producție în luni. Cum își îndeplinesc furnizorii de top aceste termene accelerate, păstrând în același timp precizia cerută de aplicațiile auto?

Conform specialiști în prototipare rapidă , integrarea verticală sporește eficiența. Companiile care combină principiile de proiectare lean cu echipamente avansate pot transforma proiecte CAD complexe în piese funcționale în doar opt săptămâni. Această capacitate răspunde unei realități critice din industria auto: producătorii de echipamente originale (OEM) se confruntă cu termene strânse pentru lansarea produselor, pe care cronogramele tradiționale de realizare a matrițelor nu le pot respecta.

Dezvoltarea modernă a matrițelor pentru ambutisare în industria auto utilizează mai multe strategii de accelerare:

• Proiectare bazată pe simulare: Verificarea virtuală a matrițelor validează proiectele acestora înainte de prelucrarea oțelului, eliminând ciclurile de iterație fizică care, în trecut, prelungiseră dezvoltarea cu săptămâni sau luni întregi
• Capacitate de producție de punte: Când producătorii de echipamente originale (OEM) întâmpină întârzieri în pregătirea matrițelor, furnizorii calificați pot interveni cu soluții de producție intermediare. Un exemplu din referințele industriale descrie un acord de aprovizionare provizoriu care s-a transformat într-un angajament de nouă luni, în cadrul căruia au fost produse peste 100.000 de piese, cu validare completă a calității
• Capacități interne: Furnizorii cu capacități de amprentare, sudură și asamblare într-un singur loc elimină întârzierile cauzate de externalizare, care fragmentează cronogramele de dezvoltare
• Expertiză în materiale avansate: Experiența cu materiale dificile, cum ar fi DP980 (oțel bifazic de 980 MPa), reduce curbele de învățare pentru programe solicitante

Cerințe cheie pentru matrițele de amprentare auto

Întrunind standardele de calitate, provocările legate de materiale și presiunile asupra termenelor, programele auto cer următoarele de la furnizorii de matrițe de amprentare:

• Certificare IATF 16949: O condiție obligatorie pentru programele OEM de nivel 1 și nivel 2 — demonstrează o gestionare sistematică a calității
• Capacități avansate de simulare: Software CAE care prezice revenirea elastică, subțierea și îndoirea înainte de realizarea fizică a sculelor
• Experiență cu oțeluri de înaltă rezistență: Succes documentat cu calitățile de oțeluri avansate cu rezistență ridicată (AHSS), inclusiv oțeluri bifazice, cu fază complexă și de generația a treia
• Realizarea unor toleranțe strânse: Capacitatea de a respecta cerințele dimensionale pentru panourile de suprafață de clasă A și pentru asamblarea structurală
• Gata pentru producția în volum: Matrițe proiectate pentru milioane de cicluri, cu calități adecvate de oțel pentru scule și tratamente de suprafață
• Capacitate de prototipare rapidă: Capacitatea de a livra piese prototip rapid, pentru validare, fără a compromite termenele de realizare ale matrițelor de producție
• Documentație completă: Trasabilitate completă, de la certificarea materialelor până la validarea încercărilor

Pentru producătorii care caută capacități de matrițare automotive certificate, Shaoyi oferă soluții de precizie sprijinite de certificarea IATF 16949 și de simulări avansate CAE pentru rezultate fără defecțiuni. Echipa lor de ingineri obține o rată de aprobare la prima încercare de 93%, oferind în același timp prototipare rapidă în doar 5 zile — rezolvând astfel presiunile legate de termenele de desfășurare ale programelor automotive. De la prototip până la producția în volum ridicat, matrițele lor eficiente din punct de vedere al costurilor respectă standardele OEM. Explorați capacități de proiectare și fabricare a matrițelor pentru a vedea cum experiența lor specifică domeniului automotive accelerează programul dumneavoastră.

Înțelegerea acestor cerințe specifice industriei auto vă ajută să evaluați potențialii furnizori și să vă asigurați că investițiile dvs. în matrițe de stampilare oferă fiabilitatea, calitatea și performanța în ceea ce privește termenele, așa cum cer programele producătorilor de echipamente originale (OEM). Indiferent dacă lansați o nouă platformă de vehicule sau achiziționați echipamente de înlocuire pentru producția în curs, colaborarea cu furnizori care înțeleg provocările unice ale industriei auto vă poziționează programul pentru succes.

Întrebări frecvente despre matrițele de ștanțat

1. Cum funcționează o matriță de ambutisare?

O matriță de ambutisare funcționează prin acțiunea coordonată a unui poanson (componentă masculină) și a blocului de matriță (componentă feminină), montate într-o presă. Când presa este activată, poansonul coboară cu o forță enormă către blocul de matriță, iar o foaie de metal este plasată între acestea. În timpul operațiunilor de tăiere, metalul este supus unei solicitări până la rupere, prin acțiune de forfecare, iar jocul corect (de obicei 5–10% din grosimea materialului pe fiecare parte) asigură tăieturi curate. În operațiunile de deformare, poansonul și matrița lucrează împreună pentru a întinde, îndoi sau trage metalul în forme tridimensionale, fără a rupe materialul. Sistemele de evacuare (stripper) îndepărtează piesa prelucrată de pe poanson, permițând funcționarea continuă la viteze de până la 1.500 de cicluri pe minut.

2. Cât costă o matriță de amprentare metalică?

Costurile pentru matrițele de ambutisare din metal variază semnificativ în funcție de complexitate, dimensiune, calitatea materialului, cerințele de toleranță și durata de viață prevăzută în producție. Matrițele simple cu o singură stație pot începe de la aproximativ 500 USD, în timp ce matrițele progresive complexe pot depăși 15.000 USD sau mai mult. Principalele factori care influențează costul sunt complexitatea structurală (numărul de stații și operații), dimensiunea matriței, alegerea oțelului pentru scule (D2, A2, S7 sau M2) și cerințele de precizie. În afară de oferta inițială, trebuie să alocați un buget pentru probe și modificări (5–10% din costul total), întreținere continuă, ascuțire și, în cele din urmă, înlocuire. Costul pe piesă scade dramatic pe măsură ce volumul de producție crește, ceea ce justifică economic investiții mai mari în dotări pentru programele de mare volum.

3. Care este diferența dintre matrițele progresive și matrițele de transfer?

Matrițele progresive mențin piesele atașate la o bandă continuă de metal pe tot parcursul tuturor operațiilor, avansând prin mai multe stații cu fiecare cursă a presei. Acestea se dovedesc excelente pentru producția în volum mare a pieselor mici și mijlocii cu multiple caracteristici. Matrițele de transfer taie piesa din foaie la început, după care sisteme mecanice sau roboți deplasează piesele individuale (blancuri) între stații. Matrițele de transfer sunt potrivite pentru componente structurale mari, piese obținute prin tragere adâncă și geometrii complexe, unde atașarea la bandă ar interfera cu operațiile de deformare. În general, matrițele progresive oferă timpi de ciclu mai rapizi, în timp ce matrițele de transfer gestionează complexitatea pe care configurațiile progresive nu o pot acoperi.

4. Ce oțel pentru scule este cel mai potrivit pentru matrițele de decupare?

Cel mai bun oțel pentru scule depinde de aplicația dvs. specifică. D2 oferă o rezistență excepțională la uzură și o retenție excelentă a muchiei pentru matrițele de decupare în volume mari. A2 oferă o combinație echilibrată între tenacitate și rezistență la uzură, fiind potrivit pentru aplicații în loturi medii care necesită stabilitate dimensională. S7 asigură o rezistență superioară la impact pentru operațiuni grele, cum ar fi prelucrarea plăcilor groase sau încărcarea cu șoc. Oțelul rapid M2 păstrează duritatea la temperaturi ridicate și este excelent pentru ambutisarea oțelului inoxidabil. Pentru serii de producție care depășesc 100.000 de piese, D2 este standard; pentru condiții solicitante sau milioane de cicluri, se recomandă M2 sau inserții din carburi. Tratamentele de suprafață, cum ar fi nitrurarea ionica sau depozitarea prin PVD, prelungesc în continuare durata de funcționare a matrițelor.

5. De ce este importantă certificarea IATF 16949 pentru matrițele de ambutisare auto?

Certificarea IATF 16949 este obligatorie pentru furnizorii care deservesc producătorii auto OEM, deoarece asigură un sistem de management al calității adaptat în mod sistematic cerințelor fabricației auto. Această certificare demonstrează capacitatea unui furnizor de a preveni defecțiunile, nu doar de a le detecta, de a menține consistența proceselor pe întreaga durată a ciclului de producție extins, de a oferi o urmăribilitate completă pentru analiza cauzelor profunde și de a se angaja în îmbunătățirea continuă. Pentru matrițele de stampilare care produc milioane de piese metalice, sistemele de calitate certificate asigură performanță constantă, reduc deșeurile și respectă standardele riguroase impuse de programele auto pentru componente esențiale pentru siguranță și componente vizibile.
