Ce este o matriță pentru presă din tablă metalică și cum funcționează

Imaginați-vă producerea a mii de componente metalice identice, fiecare corespunzând perfect cu celelalte, cu precizie măsurată în microni. Acest lucru este exact ceea ce face posibilă o matriță pentru presă din tablă metalică. În esență, acest instrument specializat transformă foi plane de metal în piese tridimensionale complexe prin aplicarea controlată a unei forțe. Indiferent dacă examinați o panou de ușă auto, un suport pentru avion sau carcasa telefonului dvs. inteligent, vedeți rezultatul sistemelor de presare și matrițare de precizie. sisteme de presare și matrițare de precizie .

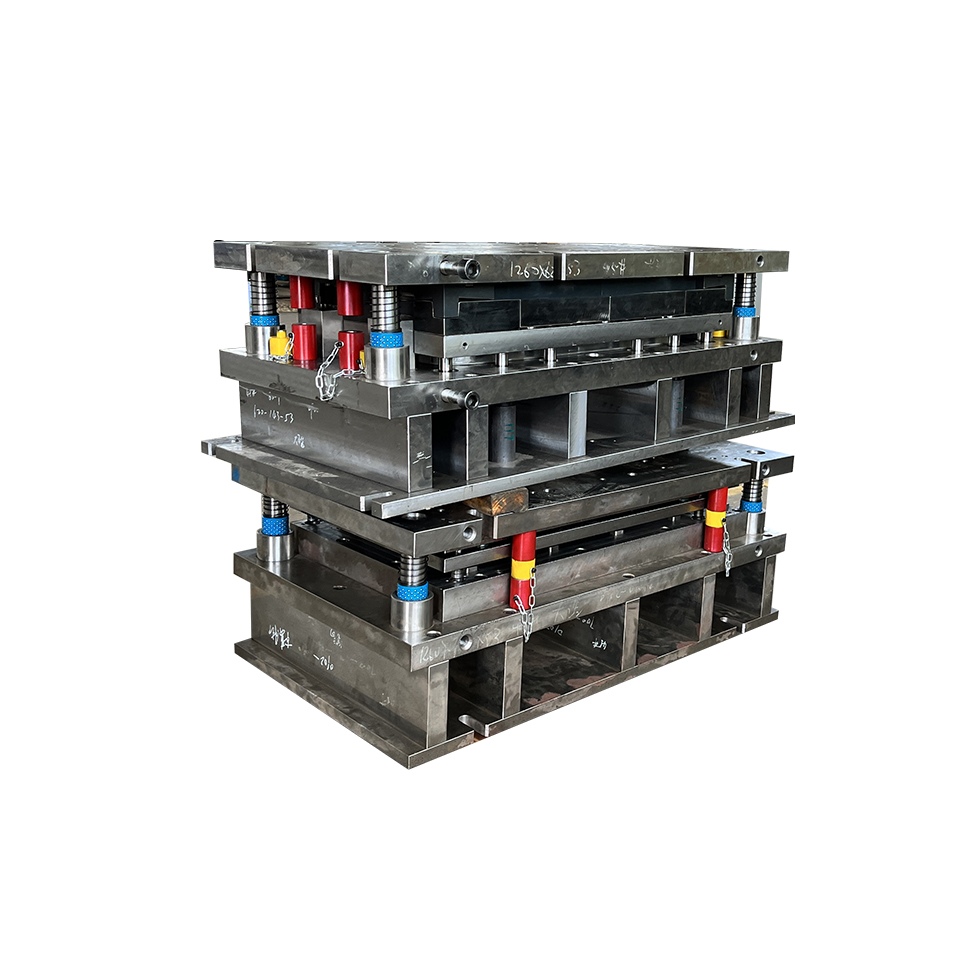

O matriță de presare pentru foile de metal funcționează ca un set pereche de scule din oțel durificat, montate într-o mașină de presare. Când presa aplică forța, de obicei cuprinsă între câteva tone și mii de tone, scula matriței taie, îndoaie sau formează foaia de metal într-o formă prestabilită. Acest proces are loc în fracțiuni de secundă, permițând producătorilor să realizeze componente cu debite care ar fi imposibil de atins prin metode manuale de fabricație.

Anatomia unui sistem de matriță de presare

Înțelegerea modului de funcționare al unei matrițe de presare începe cu recunoașterea componentelor sale fundamentale. Conform experților în dotări tehnologice de la Moeller Precision Tool, un set de matrițe este alcătuit din mai multe elemente esențiale care lucrează în coordonare precisă:

• Plăci ale matriței (tălpi): Acestea constituie baza pe care se montează celelalte componente. Realizate, de obicei, din oțel sau aliaje de aluminiu, asigură poziționarea corectă a tuturor elementelor.
• Poanson: Componenta superioară mobilă care aplică forța direct asupra foilor de metal, fie tăindu-le, fie apăsându-le în cavitatea matriței de dedesubt.
• Bloc de matriță: Componentul inferior fix, dotat cu o cavitate sau o muchie de tăiere care acționează în opoziție față de matricea activă (punch).
• Pini de ghidare și bucșe: Fabricate în limite de toleranță de ±0,0001 inch, acestea asigură alinierea cu o precizie excepțională a plăcilor superioare și inferioare ale matriței.
• Arcuri pentru matrice: Arcuri cilindrice de înaltă forță care mențin foi de metal în poziția lor în timpul operațiunilor de deformare.
• Dispozitive de fixare: Componente care fixează matricele active (punch-uri) și butoanele matriței în pozițiile lor exacte.

Relația dintre matricea activă (punch) și matrița pasivă (die) este esențială. În operațiunile de tăiere, vârful matricei active este ușor mai mic decât deschiderea matriței pasive, fiind de obicei decalat cu 5–10% din grosimea materialului. Această distanță calculată, denumită „ruptura matriței (die break)”, permite o acțiune curată de forfecare atunci când matricea activă coboară prin foaia de tablă.

De ce tehnologia de precizie conduce fabricația modernă

Preselor metalice echipate cu matrițe de precizie le-a devenit esențială utilizarea în aproape toate sectoarele de producție. În producția automotive, aceste unelte formează panourile caroseriei, componentele structurale și nenumăratele suporturi. Producătorii din domeniul aerospațial se bazează pe ele pentru obținerea pieselor ușoare din aluminiu și titan. Companiile din domeniul electronicii folosesc sisteme miniaturizate de matrițe pentru a crea pini de conectare și componente de ecranare, măsurate în milimetri.

Matrițele pentru prese permit producția în masă a unor piese identice, cu o precizie de ordinul micronilor, transformând tabla metalică brută în componente funcționale, la viteze și cu un grad de consistență pe care nici o altă metodă de fabricație nu le poate egala.

Operațiunile de presare a oțelului care modelează produsele moderne depind în totalitate de această precizie. Atunci când o matriță este proiectată corect și întreținută corespunzător, ea poate produce sute de mii de piese înainte de a necesita întreținere. Fiecare componentă rezultată este practic identică cu cea precedentă, respectând toleranțele care pot specifica dimensiuni cu o precizie de câteva miimi de inch.

Ce face presa pentru tablă atât de valoroasă nu este doar viteza; este combinația dintre repetabilitate, eficiență în utilizarea materialelor și rentabilitate la scară largă. Odată ce o matriță este construită și validată, costul pe piesă scade dramatic comparativ cu prelucrarea prin așchiere sau fabricarea manuală. Această avantaj economic explică de ce ambutisarea rămâne metoda preferată pentru producția în volum mare de componente metalice în întreaga lume.

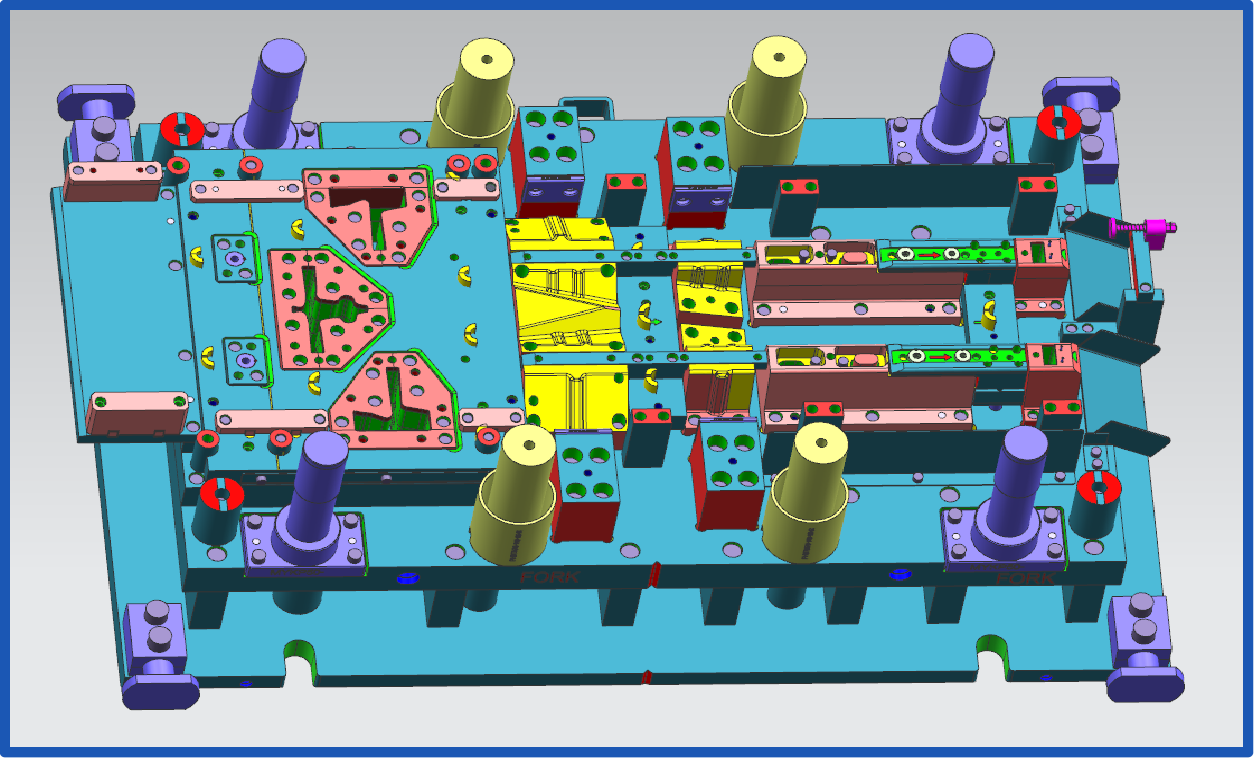

Tipurile esențiale de matrițe pentru prese de tablă explicate

Acum că înțelegeți modul de funcționare al unui sistem de matrițe pentru presă, următoarea întrebare devine: de ce tip aveți nevoie, de fapt? Alegerea matrițelor potrivite nu este doar o decizie tehnică — ea influențează direct viteza de producție, calitatea pieselor și rezultatul financiar final. Totuși, majoritatea resurselor abordează doar superficial diferențele dintre tipurile de matrițe. Să schimbăm acest lucru, analizând în profunzime cele patru categorii majore cu care veți întâlni.

Fiecare set de matriță îndeplinește un scop distinct, iar înțelegerea acestor diferențe vă ajută să alegeți echipamentul potrivit pentru cerințele specifice de fabricație. Indiferent dacă realizați piese simple (de exemplu, inele de siguranță) sau suporturi complexe pentru industria auto, există o configurație optimă a presei cu matrițe pentru aplicația dumneavoastră.

Tip die	Principiul de funcționare	Cele mai bune aplicații	Nivel de complexitate	Conformitate cu volumul de producție
Matrițe progresive	Benzi metalice avansează prin mai multe stații; fiecare stație efectuează o operațiune specifică, în mod secvențial	Piese mici și medii cu mai multe caracteristici: conectori electrici, suporturi, cleme	Ridicat (necesită alimentare precisă a benzii metalice și aliniere exactă a stațiilor)	Producție în volum mare (peste 100.000 de piese)
Transferul ștanțelor	Golurile individuale sunt transferate mecanic între stațiile separate ale matriței	Piese mai mari care necesită deformare complexă: componente obținute prin tragere adâncă, piese structurale	Foarte ridicat (necesită mecanisme sofisticate de transfer)	Volum mediu până la ridicat; flexibil pentru serii variabile
Compound dies	Mai multe operațiuni de tăiere au loc simultan într-o singură cursă a presei	Piese plate care necesită margini precise; şaibe, garnituri, semifabricate simple	Moderat (mai simplu decât un matriță progresivă, dar necesită precizie)	Volum mediu până la ridicat pentru geometrii simple
Matrițe combinate	Atât operațiile de tăiere, cât și cele de deformare se execută într-o singură cursă	Piese care necesită atât decuparea, cât și îndoirea; console deformate, componente profilate	Moderat până la ridicat (combine mai multe tipuri de operații)	Volum mediu cu cerințe mixte privind operațiile

Matrițe progresive versus sisteme cu matrițe de transfer

Când ai nevoie producție înaltă viteză a pieselor complexe , matrițele progresive și cele de transfer reprezintă cele două opțiuni principale. Totuși, acestea funcționează în mod fundamental diferit, iar o alegere incorectă vă poate costa timp și bani semnificativi.

Matrițele progresive funcționează ca o linie de asamblare comprimată într-un singur instrument. O bandă continuă de metal este alimentată prin matriță, avansând o distanță precisă la fiecare cursă a presei. La fiecare stație de-a lungul benzii, are loc o operațiune diferită — perforarea unui orificiu aici, formarea unei îndoieli acolo, tăierea unei margini la poziția următoare. Conform specialiștilor în fabricație de la Eigen Engineering, această abordare oferă o repetabilitate excepțională și permite producerea rapidă și rentabilă a componentelor complexe.

Setul de matrițe pentru presă dintr-un sistem progresiv include, de obicei:

• Multiple stații de perforare și matrițe aranjate în secvență
• Pini de ghidare care localizează cu precizie banda la fiecare stație
• Benzi portante care conectează piesele parțial finalizate până la separarea finală
• Mecanisme de alimentare automată care asigură un avans constant al materialului

Matrițele de transfer adoptă o abordare diferită. În loc să mențină piesele conectate la o bandă, acestea lucrează cu semifabricate discrete, care sunt deplasate între stații de către degete mecanice sau roboți. Această metodă, așa cum subliniază Worthy Hardware, oferă o flexibilitate mai mare în manipularea și orientarea pieselor, fiind ideală pentru designuri mai mari și mai complexe.

Când ar trebui să alegeți una dintre cele două variante? Matrițele progresive sunt superioare atunci când produceți piese mici în volume extrem de mari — de exemplu, terminale electrice sau suporturi mici, unde viteza este esențială. Matrițele de transfer devin varianta mai potrivită pentru componente mai mari, care necesită o adâncime semnificativă de deformare sau forme tridimensionale complexe, care nu ar funcționa bine dacă ar rămâne atașate unei benzi portante. Aceste sisteme de transfer sunt adesea acționate de prese hidraulice, datorită forțelor considerabile necesare pentru operațiunile de tragere profundă.

Alegerea între matrițele compuse și cele combinate

Aici este locul în care terminologia creează adesea confuzie. Matrițele compuse și matrițele combinate sună similar, dar îndeplinesc scopuri distinct diferite în aplicațiile de matrițe.

Matrițele compuse efectuează mai multe operații de tăiere simultan. Imaginați-vă că decupați forma unui inel (washer) în timp ce perforați simultan gaura centrală — totul într-o singură cursă a presei. Această abordare oferă o precizie excepțională, deoarece toate muchiile de tăiere acționează asupra materialului în același moment, eliminând variațiile de aliniere care pot apărea în cazul operațiilor secvențiale. Pentru piesele plane care necesită toleranțe strânse atât pentru profilul interior, cât și pentru cel exterior, matrițele compuse sunt adesea alegerea optimă.

Avantajul de precizie al matrițelor compuse devine evident atunci când luăm în considerare aspectele matematice. Când operațiunile de tăiere au loc separat, fiecare cursă introduce propriile variații minime de poziționare. Matrițele compuse elimină această acumulare a toleranțelor efectuând toate tăierile într-o singură acțiune. Acest principiu se aplică în mod similar și matrițelor pentru monede utilizate în baterea monedelor, unde operațiunile simultane asigură o înregistrare perfectă între elementele respective.

Matrițele combinate extind funcționalitatea dincolo de tăiere, incluzând și operațiuni de deformare în aceeași cursă unică. Aveți nevoie să decupați o formă și apoi să o îndoiți imediat? O matriță combinată gestionează ambele operațiuni. Această abordare reduce numărul de etape de manipulare și poate îmbunătăți ratele de producție pentru piese care necesită atât operațiuni de tăiere, cât și de deformare.

Când este potrivit să folosiți fiecare tip de matriță pentru setul dumneavoastră de matrițe pentru prese?

• Alegeți matrițele compuse atunci când: Produceți piese plane, cum ar fi inele de etanșare, garnituri sau contururi decupate, unde precizia muchiilor este cea mai importantă și nu este necesară nicio deformare
• Alegeți matrițe combinate atunci când: Piesele dvs. necesită atât tăierea, cât și formarea într-o singură operațiune, reducând manipularea materialelor și îmbunătățind timpii de ciclu
• Luați în considerare matrițele progresive în locul acestora atunci când: Complexitatea piesei necesită mai mult de două sau trei operațiuni sau atunci când volumul justifică investiția mai mare în scule

Implicațiile privind costurile diferă, de asemenea, semnificativ. În general, matrițele compuse sunt mai ieftine decât sistemele progresive, datorită construcției lor mai simple. Totuși, conform analizei din industrie, stampilarea cu matrițe compuse este mai potrivită pentru piese simple și plane și poate să nu fie rentabilă atunci când geometria piesei devine complexă. Alegerea corectă depinde, în cele din urmă, de echilibrul dintre cerințele privind piesa, volumele de producție și constrângerile bugetare.

Înțelegerea acestor categorii de matrițe vă pune într-o poziție favorabilă pentru a purta discuții informate cu furnizorii de echipamente și pentru a lua decizii care optimizează atât calitatea, cât și costul.

Selectarea materialelor pentru matrițe și piese din tablă metalică

Ați identificat tipul potrivit de matriță pentru aplicația dvs. Acum urmează o decizie care va determina dacă echipamentul dvs. va rezista 50.000 de cicluri sau 500.000 de cicluri: selectarea materialului. Acest factor esențial influențează nu doar durata de viață a sculelor, ci și calitatea pieselor, finisajul suprafeței și, în cele din urmă, costul pe piesă. Cu toate acestea, surprinzător, majoritatea resurselor trec cu totul peste această temă. Să acoperim această lacună.

Relația dintre construcția matriței metalice și tabla de oțel care este formată creează o interacțiune complexă. Dacă alegeți materiale pentru matriță prea moi, veți întâmpina uzură prematură. Dacă selectați materiale prea dure, dar fără tenacitate suficientă, riscul apariției unor fisuri catastrofale devine real. Înțelegerea acestui echilibru distinge operațiunile de ambutisare de succes de cele afectate în mod constant de probleme legate de scule.

Selectarea oțelului pentru matrițe pentru o durată maximă de viață a sculelor

La construirea unei matrițe pentru tablă de oțel, alegerea oțelului influențează direct fiecare aspect al economiei producției. Conform cercetărilor realizate de Informații AHSS , uzura sculelor și matrițelor apare ca urmare a frecării generate de contactul dintre tabla de oțel și suprafața sculelor. Materialul potrivit pentru matriță rezistă acestei uzuri, păstrând în același timp tenacitatea necesară pentru a preveni fisurarea.

Majoritatea matrițelor utilizate pentru formarea tablei de oțel se încadrează în categoriile de font turnat, oțel turnat sau oțeluri pentru scule. Iată ce trebuie să știți despre fiecare dintre acestea:

• Font turnat (G2500, G3500, D4512, D6510): Cost-eficient pentru aplicații cu volum redus și materiale mai moi. Fonturile cenușii sunt potrivite pentru construcția de matrițe prototip, în timp ce fonturile ductile perlite oferă o durabilitate îmbunătățită pentru serii de producție moderate.
• Oțel pentru scule D2 (SKD11, X153CrMoV12): Oțelul tradițional de referință pentru matrițele de ambutisare. Ofertă o bună rezistență la uzură la durități de RC 58–60. Totuși, conform cercetărilor din domeniu, matrițele din oțel D2 care rezistă 50.000 de cicluri cu oțelurile convenționale pot ceda după doar 5.000–7.000 de cicluri la deformarea oțelurilor avansate cu rezistență ridicată.
• Oțeluri pentru scule A2 și S7: A2 oferă o combinație echilibrată între rezistența la uzură și tenacitate, în timp ce S7 oferă o rezistență superioară la șoc pentru aplicații care implică încărcări prin impact.
• Oțeluri pentru scule obținute prin metalurgie pulberilor: Aceste matrițe din oțel premium prezintă carburi mai fine și mai uniform distribuite decât cele ale oțelurilor convenționale pentru scule. Această microstructură asigură o rezistență la impact semnificativ mai mare — în unele cazuri până la aproximativ de 10 ori mai mare — păstrând în același timp duritatea și rezistența la uzură.
• Plăcuțe din carburi: Pentru situații extreme de uzură, inserțiile din carburi de wolfram la punctele critice de contact prelungesc în mod semnificativ durata de viață a matriței, deși cu un cost inițial mai ridicat.

Tabloul din oțel presat pe care îl formați influențează în mod semnificativ materialul matriței care oferă cea mai bună performanță. Când se execută ambutisarea oțelului moale sau a aluminiului , oțelurile obișnuite pentru scule, cum ar fi D2, oferă de obicei o durată de viață adecvată. Totuși, dacă treceți la oțelurile bifazice cu rezistențe la tractiune apropiate de 1000 MPa, aceleași scule pot ceda prematur prin exfoliere, fisurare sau uzură excesivă.

Tratamente de suprafață care prelungesc durata de viață a matrițelor

În afara selecției materialelor de bază, tratamentele de suprafață creează un set de matrițe metalice capabil să reziste condițiilor de producție exigente. Aceste tratamente adaugă rezistență la uzură fără a compromite tenacitatea intrinsecă a oțelului de bază.

Opțiunile comune de tratament de suprafață includ:

• Durificare prin flacără sau prin inducție: Creează un strat superficial durificat prin tratament termic localizat. Conținutul de carbon limitează duritatea maximă realizabilă, iar călirea implică un risc de deformare.
• Nitruri: Difuzează azot în suprafața sculei, creând o duritate excepțională. Nitrurarea prin plasmă (ion) este mai rapidă decât nitrurarea gazificată la temperaturi mai joase, minimizând formarea stratului fragil „alb”.
• Învelișuri PVD (TiN, TiAlN, CrN): Depunerea fizică din fază vaporizată aplică învelișuri subțiri, extrem de dure, la temperaturi care nu reduc duritatea oțelului de sculă de bază. Studiile arată că oțelurile de tăiere acoperite cu PVD produc muchii mai curate și mai uniforme după peste 200.000 de piese.
• Straturi CVD și TD: Depunerea chimică din fază vaporizată și difuzia termică creează legături metalurgice mai puternice decât PVD, dar temperaturile de aplicare de aproximativ 1000 °C pot necesita o reîntărire ulterioară.

Cifrele spun o poveste convingătoare. Conform cercetare privind sculele , o sculă cromată a cedat după 50.000 de piese, în timp ce o sculă nitrurată prin ionizare, acoperită suplimentar cu un înveliș PVD de nitrid de crom, a produs peste 1,2 milioane de piese. Aceasta reprezintă o îmbunătățire de 24 de ori a duratei de viață a matriței, obținută prin alegerea corectă a tratamentului de suprafață.

Potrivirea proiectării matriței cu proprietățile materialului din tablă

Iată o realitate pe care multe pagini de cataloage nu vă-o vor spune: aceleași componente ale matriței care funcționează perfect cu un anumit material pot eșua catastrofal cu un altul. Proprietățile tablei din metal determină anumite cerințe specifice de proiectare.

Considerente legate de grosime: Materialele mai subțiri necesită jocuri mai mici între poanson și matriță. Pe măsură ce grosimea tablei crește, procentele de joc cresc, de asemenea, în mod tipic — variind de la 5% din grosimea materialului pentru materiale subțiri până la 10% sau mai mult pentru materiale mai groase. O alegere incorectă duce la formarea de buruieni, uzură excesivă sau calitate slabă a marginilor.

Efectele durității materialului: Metalele mai moi, cum ar fi aliajele de aluminiu și cupru, permit viteze mai mari de deformare și o durată de viață mai lungă a matrițelor. Oțelurile inoxidabile și oțelurile cu rezistență ridicată necesită operații mai lente, jocuri mai mari și matrițe mai robuste. Unele grade avansate de oțeluri cu rezistență ridicată ating valori de duritate apropiate de 57 HRC — aproape la fel de dure ca și sculele care le prelucrează.

Metale diferite, cerințe diferite:

• Aliaje de aluminiu: Predispus la gripare și uzură adezivă. Suprafețele matrițelor lucrate la rindea și învelișurile adecvate minimizează transferul de material. Jocurile mai mari decât cele pentru oțel previn fisurarea marginilor.
• Din oțel inoxidabil: Se întărește semnificativ în timpul deformării, ceea ce crește cerințele față de materialele matrițelor. Se preconizează forțe de deformare mai mari și uzură accelerată comparativ cu oțelul carbon.
• Oțeluri de înaltă rezistență (AHSS): Aceste calități pot atinge niveluri de duritate de 4–5 ori mai mari decât oțelul moale. Materialele obișnuite pentru matrițe se dovedesc adesea inadecvate. Oțelurile pentru scule în stare pulverizată (PM) cu învelișuri avansate devin esențiale pentru o durată de viață acceptabilă a sculelor.
• Oțeluri placate: Foliile placate cu zinc și cele placate cu aluminiu-siliciu interacționează în mod diferit cu suprafețele matrițelor. Cercetările indică faptul că învelișurile obținute prin nitrurare ionizată funcționează cel mai bine pentru oțelurile placate cu zinc, în timp ce învelișurile obținute prin depunere fizică în fază vaporizată (PVD) oferă cele mai bune rezultate pentru materialele neplicate.

Relația dintre proprietățile materialelor și modelele de uzură ale matrițelor urmează principii previzibile. Uzura abrazivă domină în timpul deformării semifabricatelor neacoperite, care dezvoltă o crustă de oxid. Uzura adezivă și griparea devin probleme principale în cazul materialelor acoperite, unde stratul de acoperire tinde să adere și să se transfere pe suprafețele matrițelor. Înțelegerea comportamentului specific al materialului dumneavoastră orientează atât selecția materialului pentru matrițe, cât și planificarea întreținerii.

Temperatura adaugă o altă variabilă. Operațiunile de ambutisare generează căldură prin frecare și deformare plastică. Cercetarea realizată de Uddeholm demonstrează că materialele pentru matrițe expuse la temperaturi ridicate pot ceda, pierzând atât rezistența, cât și rezistența la uzură. Acest efect de revenire la temperatură devine deosebit de critic în aplicațiile de ambutisare la cald, unde temperatura semifabricatelor depășește 900 °C.

Cu principiile de selecție a materialelor stabilite, următorul pas logic constă în transformarea acestor considerente în proiecte reale de matrițe. Principiile ingineresci, cum ar fi calculul jocurilor, compensarea revenirii elastice și specificațiile de toleranțe, determină dacă materialele selectate cu atenție își pot exprima întregul potențial de performanță.

Principii de proiectare a matrițelor și fundamenturi ingineresti

Ați selectat tipul de matriță și ați ales materialele corespunzătoare. Acum urmează lucrul de inginerie care diferențiază matrițele funcționale de cele afectate de probleme. Înțelegerea principiilor din spatele calculului jocurilor, compensării revenirii elastice și specificațiilor de toleranțe vă oferă cunoștințele necesare pentru a evalua critic proiectele și pentru a comunica eficient cu realizatorii de matrițe. Să explorăm fundamenturile ingineresti care fac ca matrițele de deformare să funcționeze efectiv.

Fiecare matriță de succes pentru aplicații de presare începe cu înțelegerea motivului pentru care anumite alegeri de proiectare sunt importante — nu doar cu cunoașterea dimensiunilor care trebuie specificate. Atunci când stăpâniți aceste principii de bază, puteți anticipa problemele înainte ca acestea să apară și puteți face compromisuri informate între cerințele concurente.

Calculul critic al jocului și al toleranțelor

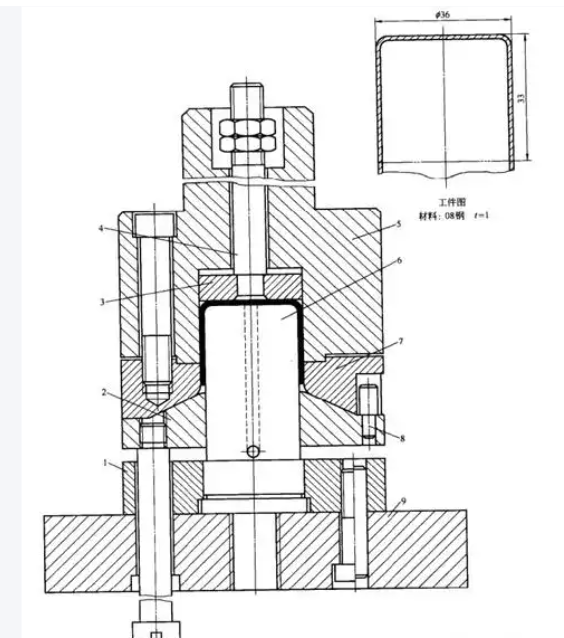

Jocul dintre poanson și matriță — denumit clearance — pare poate un detaliu nesemnificativ, dar o alegere incorectă duce la probleme de calitate care se amplifică. Conform inginerilor de la MISUMI, clearance-ul corect asigură tăieturi curate , precise, cu deformare minimă a materialului și cu buruieni reziduali reduși la minimum pe marginile tăiate.

Cum determinați, deci, clearance-ul potrivit pentru aplicația dvs.? Calculul pornește de la înțelegerea faptului că clearance-ul se specifică ca procent din grosimea materialului pe fiecare parte. Când cineva menționează «clearance de 10%», înseamnă că jocul de pe fiecare parte a orificiului matriței este egal cu 10% din grosimea tabloului din metal.

Iată formula aplicată:

Joc (pe parte) = Grosime Material × Procentaj Joc

De exemplu, ștanțarea oțelului moale de 1,0 mm cu o joc recomandat de 10% oferă un joc de 0,1 mm pe fiecare parte. Deschiderea totală a matriței va fi egală cu diametrul piesei active plus 0,2 mm (jocul de pe ambele părți).

Ce determină procentajul potrivit?

• Rezistența materialului: Materialele mai dure și mai rezistente necesită un joc crescut. Oțelul moale utilizează în mod obișnuit un joc de 5–10%, în timp ce oțelurile înalt rezistente pot necesita un joc de 10–15% sau mai mult.
• Grosime material: Materialul mai gros necesită, în general, jocuri proporțional mai mari pentru a preveni solicitarea excesivă a sculelor.
• Cerințe privind calitatea marginii: Jocurile mai mici produc margini mai curate, dar accelerează uzurarea sculelor. Atunci când calitatea marginii este prioritară, se poate accepta o rată mai rapidă de uzură.
• Priorități privind durata de viață a sculelor: Cercetările moderne din domeniul fabricației sugerează că utilizarea unor jocuri de 11–20% poate reduce considerabil solicitarea sculelor și poate crește durata lor de funcționare, deși acest lucru se face cu un anumit compromis privind calitatea marginilor.

Consecințele unei jocuri incorecte depășesc calitatea pieselor. Studiile tehnice confirmă faptul că jocurile specificate necorespunzător pot duce chiar la ruperea completă a sculelor de perforare și matriță, creând astfel riscuri pentru siguranța personalului din producție. A obține această valoare corect este esențial.

Toleranțele întregii asamblări a plăcii de matriță necesită o atenție similară. Piesele formate prin matriță pot fi la fel de precise ca și sculele care le creează. Bolțurile de ghidare și bucșele mențin, în mod obișnuit, toleranțe de maximum 0,0001 inch pentru a asigura alinierea între talpa superioară și cea inferioară a matriței. Poziționarea butoanelor de perforare și a matriței necesită un control la fel de strict — mici nealinieri se acumulează pe parcursul miilor de cicluri, ducând la derapaje semnificative ale calității.

Proiectarea pentru compensarea revenirii elastice

Ați încovoiat vreodată o bucată de metal doar pentru a observa că se destinde parțial în momentul eliberării presiunii? Aceasta este revenirea elastică (springback), unul dintre cele mai dificile aspecte ale proiectării matrițelor. Așa cum explică inginerii de la Dahlstrom Roll Form când metalul este îndoit, regiunea interioară este comprimată, în timp ce regiunea exterioară este întinsă, ceea ce generează tensiuni interne care determină metalul să revină la forma sa inițială.

Revenirea elastică nu este un defect pe care îl puteți elimina — este o consecință a legilor fizicii. Cheia constă în înțelegerea modului de a prezice și de a compensa acest fenomen în etapa de proiectare a matriței.

Ce determină mărimea revenirii elastice a unei piese?

• Punctul de curgere: Aceasta este valoarea tensiunii la care metalul încetează să revină la forma sa inițială. Materialele cu rezistență mai mare la curgere prezintă o revenire elastică mai pronunțată.
• Modulul de elasticitate: Aceasta măsoară câtă tensiune produce o anumită cantitate de deformație. Materialele cu modul de elasticitate mai ridicat au o revenire elastică mai accentuată.
• Rază de îndoire: Îndoirile mai strânse în raport cu grosimea materialului reduc revenirea elastică, deoarece o proporție mai mare din material suferă o deformare plastică.
• Grosime material: Materialele mai groase au, în general, o revenire elastică mai mică decât cele mai subțiri, chiar dacă sunt confecționate din aceeași aliaj.

Strategia principală de compensare implică îndoirea excesivă — proiectarea matriței de deformare astfel încât să îndoie materialul peste unghiul final dorit. Atunci când piesa revine la forma inițială (springback), aceasta atinge dimensiunea corectă. De exemplu, dacă aveți nevoie de o îndoire de 90 de grade într-un material care revine cu 3 grade, matrița va crea o îndoire de 93 de grade.

Oțelurile înalt rezistente complică în mod semnificativ acest calcul. Conform recomandărilor din industrie, cantitatea de revenire elastică (springback) variază în funcție de tipul specific de metal utilizat. Oțelurile avansate înalt rezistente pot prezenta o revenire elastică de mai multe ori mai mare decât cea a oțelului moale, ceea ce necesită o compensare corespunzător mai mare prin îndoire excesivă.

Modul în care geometria piesei influențează complexitatea matriței

Forma piesei finite determină în mod direct cât de complex trebuie să devină matrița dumneavoastră. Șabloanele plane simple pot necesita doar o matriță compusă cu o singură stație. Adăugarea de îndoituri implică utilizarea unor matrițe de deformare cu profiluri de poansoane proiectate cu atenție. Introducerea operatiunilor de tragere profundă, a mai multor direcții de îndoire sau a unor toleranțe foarte strânse transformă brusc proiectarea într-un sistem progresiv sau cu transfer, cu mai multe stații.

Raportul de tragere este esențial în special pentru componentele formate prin tragere profundă. Acest raport compară diametrul șablonului cu diametrul final al căuşului în operațiunile de tragere. Depășirea raportului de tragere sigur implică ruperea sau ondularea materialului — probleme pe care tălpile de matriță și plăcile de evacuare nu le pot corecta, indiferent de precizia cu care sunt executate.

Complexitatea crește exponențial atunci când piesele necesită:

• Mai multe direcții de îndoire care nu pot fi realizate simultan
• Elemente care necesită ca materialul să curgă în direcții opuse
• Toleranțe extrem de strânse pentru caracteristicile formate prin matriță
• Flanșe sau pereți subțiri, predispuse la ondulare
• Colțuri interne ascuțite care concentrează efortul

Procesul secvențial de proiectare

Ingineria profesională a matrițelor urmează o progresie logică, de la concept la echipamente validate. Iată cum abordează experții această provocare:

1. Analiza piesei: Se analizează geometria componentei finite, specificațiile materialelor, cerințele de toleranță și așteptările privind volumul de producție. Se identifică dimensiunile critice și eventualele provocări legate de formare.
2. Planificarea procesului: Se stabilesc operațiunile necesare (decupare, perforare, deformare, tragere) și ordinea lor optimă. Se decide dacă o matriță progresivă, de transfer, compusă sau combinată este cea mai potrivită pentru cerințe.
3. Dezvoltare în gol: Se calculează dimensiunile modelului plan necesare pentru obținerea formei finale, luându-se în considerare întinderea și comprimarea materialului în timpul formării.
4. Specificație de joc: Se aplică procentele corespunzătoare de joc, în funcție de tipul materialului, grosimea acestuia și cerințele privind calitatea muchiilor, pentru fiecare operațiune de tăiere.
5. Compensarea revenirii elastice: Se calculează unghiurile de supradobândire și se ajustează profilurile matriței pentru a obține dimensiunile finale ale piesei după recuperarea elastică.
6. Proiectarea componentelor matriței: Proiectați talpile matriței, pinoanele de ghidare, plăcile de extracție și toate componentele funcționale.
7. Simulare și validare: Utilizați software-ul CAE pentru a modela curgerea materialului, a prezice defectele potențiale și a verifica dacă proiectul va produce piese conforme cu specificațiile.
8. Prototipare și validare: Construiți matrița, executați probele inițiale, măsurați rezultatele în comparație cu specificațiile și efectuați ajustările necesare până când se obține o calitate constantă.

Pe tot parcursul acestui proces, talpile matriței oferă fundația stabilă care menține alinierea tuturor elementelor. Pinoanele de ghidare asigură registrarea precisă între jumătatea superioară și cea inferioară, cu o precizie măsurată în zecimi de miime de inch. Plăcile de extracție asigură eliberarea curată a pieselor formate de pe poansoane, prevenind blocările și deteriorarea acestora.

Înțelegerea acestor principii fundamentale de inginerie vă permite să evaluați în mod inteligent proiectele matrițelor și să colaborați eficient cu furnizorii de echipamente pentru prelucrare. Totuși, chiar și cel mai bun proiect rămâne teoretic până când cineva îl realizează efectiv. Procesul de fabricare care transformă modelele CAD în echipamente pentru prelucrare gata pentru producție introduce propriile sale considerente — și oportunități, fie pentru excelentă, fie pentru eșec.

Procesul de fabricare a matrițelor: de la proiectare la producție

Ați văzut cum principiile de proiectare a matrițelor transformă cerințele în specificații. Dar cum se transformă un model CAD într-un instrument din oțel durificat, capabil să stampileze milioane de piese? Procesul de fabricare a matrițelor combină mai multe tehnologii de precizie, fiecare aducând capacități esențiale care determină dacă echipamentul final pentru prelucrare îndeplinește specificațiile — sau nu le satisface. Înțelegerea acestei etape vă ajută să evaluați potențialii furnizori și să anticipați termenele pentru proiectele dvs. de echipamente pentru mașini de presat metal.

Fabricarea modernă a matrițelor a evoluat în mod spectaculos față de metodele tradiționale. Producătorii avansați de astăzi folosesc fluxuri de lucru digitale integrate, care conectează proiectarea, simularea, prelucrarea și verificarea calității într-un proces fără discontinuități. Această integrare reduce erorile, scurtează termenele de livrare și asigură matrițe de tăiere pentru prese cu o precizie fără precedent.

De la modelul CAD la matrița finalizată

Transformarea de la proiectarea digitală la dotarea operațională urmează un flux de lucru structurat. Fiecare etapă se bazează pe cea precedentă, iar problemele apărute în orice fază pot avea ca rezultat refaceri costisitoare. Iată cum abordează această provocare producătorii experimentați de echipamente pentru matrițe.

Proiectare și detaliere CAD: Totul începe cu modelarea tridimensională a fiecărui component al matriței. Inginerii creează modele detaliate ale poansoanelor, blocurilor de matriță, talpilor de matriță, ansamblurilor de ghidare și ale tuturor componentelor auxiliare. Aceste modele includ nu doar formele, ci și specificațiile privind materialul, cerințele privind finisajul suprafeței și toleranțele indicate. Sistemele moderne CAD pot genera automat desfășuratele, pot calcula dimensiunile semifabricatelor și pot identifica eventualele probleme de interferență înainte ca orice oțel să fie tăiat.

Simulare CAE și încercare virtuală: Înainte de a trece la operațiunile costisitoare de prelucrare mecanică, producătorii experimentați efectuează simulări cuprinzătoare. Conform cercetării industriale realizate de Keysight , proiectarea pieselor și a procesului poate influența în mod semnificativ calitatea, iar defecțiunile pot apărea doar în timpul primelor încercări, când corecțiile sunt atât consumatoare de timp, cât și costisitoare. Încercările virtuale identifică aceste probleme în timp ce modificările rămân modificări digitale ieftine, nu reprelucrări fizice.

Prelucrarea prin frezare CNC a componentelor matriței: Odată ce proiectele trec validarea prin simulare, centrele de prelucrare CNC taie formele de bază. Frezarea înaltă viteză elimină materialul în mod eficient, menținând în același timp toleranțe strânse. Blocurile de matriță, suporturile pentru piese active (punch) și talpile de matriță primesc geometria lor primară prin aceste operații. Mașinile moderne cu cinci axe pot produce contururi complexe într-o singură fixare, reducând astfel erorile cumulate de poziționare.

EDM pentru geometrii complexe: Unele caracteristici nu pot fi prelucrate convențional. Conform explicațiilor oferite de CAM Resources, prelucrarea prin descărcare electrică (EDM) folosește scântei electrice pentru a eroda metalul și a crea forme complexe și desene intricate, care ar fi dificil de realizat prin metode tradiționale de tăiere. EDM cu fir este excelentă pentru obținerea profilurilor precise ale pieselor active (punch) și ale deschiderilor de matriță, cu o precizie excepțională. EDM cu electrozi (sinker EDM) creează cavitați și caracteristici tridimensionale pe care sculele convenționale nu le pot atinge.

Avantajele prelucrării prin electroeroziune (EDM) devin deosebit de valoroase atunci când se lucrează cu oțeluri pentru scule călite. Deoarece EDM nu intră în contact fizic cu piesa de prelucrat, taie materialele având duritatea de peste RC 60 la fel de ușor ca și metalele mai puțin dure — ceea ce ar distruge rapid sculele de tăiere convenționale.

Tratare Termică: Oțelurile pentru scule necesită un tratament termic precis pentru a atinge duritatea și tenacitatea prevăzute în proiectare. Acesta implică, de obicei, încălzirea componentelor la temperaturi specifice, menținerea lor timp de perioade calculate, urmată de răcire bruscă (calire) și revenire, pentru a obține proprietățile dorite. Chiar și mici abateri față de ciclurile prescrise pot duce la obținerea unor matrițe prea moi (care se uzează prematur) sau prea fragile (care sunt predispuse la fisurare).

Rectificare și finisare: După tratamentul termic, rectificarea de precizie aduce suprafețele critice la dimensiunile finale. Rectificatoarele de suprafață nivelează fețele matrițelor cu o precizie de miimi de inch. Rectificatoarele de profil rafinează contururile poansoanelor și deschiderile matrițelor conform specificațiilor exacte. Această etapă include, de asemenea, polizarea suprafețelor critice de contact pentru reducerea frecării și prevenirea adeziunii materialului în timpul operațiunilor de ambutisare.

Asamblare și verificare: După finalizarea tuturor componentelor, tehnicienii asamblează întreaga matriță. Bolțurile de ghidare și bucșele sunt montate cu jocuri precise. Poansoanele sunt fixate în suporturi, se instalează arcurile și toate sistemele auxiliare sunt conectate. Verificările inițiale confirmă faptul că matrița funcționează conform proiectării, producând piese care îndeplinesc toate cerințele dimensionale și de calitate.

Cum simularea previne defectele costisitoare ale matrițelor

Imaginați-vă că descoperiți o deficiență de proiectare după ce ați investit săptămâni întregi în prelucrarea prin așchiere și mii de dolari în materiale. Aceasta este exact problema pe care tehnologia de simulare o previne. Încercările virtuale ale matrițelor permit inginerilor să testeze proiectele în condiții reale, înainte ca orice oțel să fie tăiat.

Ce poate prezice simularea? Conform cercetărilor privind simularea formării, aceste instrumente abordează simultan mai multe provocări:

• Predicția fluxului de material: Software-ul modelează modul în care tabla de oțel se deformează în timpul operațiunilor de formare, identificând zonele în care ar putea apărea ruperi sau ondulări
• Analiza springback: Simulările avansate calculează recuperarea elastică cu o precizie remarcabilă, permițând o compensare exactă în geometria matriței
• Distribuția tensiunilor: Inginerii pot observa zonele în care matrițele suferă încărcări maxime, asigurându-se astfel că rezistența este adecvată în zonele critice
• Optimizarea Proceselor: Parametri precum viteza presei, forța de reținere a semifabricatului și lubrifierea pot fi ajustați virtual, în loc să fie testați fizic, ceea ce implică costuri ridicate

Impactul economic este semnificativ. Dezvoltarea traditională a matrițelor ar putea necesita mai multe prototipuri fizice, fiecare reprezentând săptămâni întregi de timp de fabricație. Dezvoltarea bazată pe simulare poate reduce drastic aceste iterații — producătorii avansați care utilizează simularea CAE pentru obținerea unor rezultate fără defecțiuni ating adesea rate de aprobare la prima încercare de 93% sau mai mari. Unele instalații pot oferi prototipare rapidă în doar cinci zile, atunci când simularea validează proiectele înainte de începerea prelucrării mecanice.

Încercările virtuale identifică defecțiunile de deformare în timp ce modificările rămân ajustări digitale ieftine, nu reprelucrări fizice costisitoare — transformând săptămâni întregi de iterații în ore de simulare.

Această tehnologie abordează, de asemenea, provocările legate de variația materialelor. Proprietățile reale ale tablelor din oțel variază chiar și în cadrul aceleiași serii, afectând calitatea pieselor. Software-ul de simulare poate modela aceste variații, identificând ferestre de proces robuste care acceptă fluctuațiile normale ale materialelor fără a genera defecțiuni.

Puncte de verificare a calității pe parcursul fabricării

Construirea unei matrițe de precizie necesită verificare la fiecare etapă. Problemele de calitate identificate timpurie costă puțin pentru a fi corectate; aceleași probleme descoperite în timpul încercării finale pot necesita eliminarea unor componente scumpe. Iată cum producătorii riguroși mențin controlul pe întreaga durată a procesului:

• Revizia proiectului: Verificare independentă care să confirme că modelele CAD corespund cerințelor privind piesele, specificațiile privind materialul sunt adecvate și toate toleranțele pot fi realizate cu procesele planificate
• Validare prin simulare: Confirmarea faptului că încercările virtuale demonstrează o formare reușită, fără defecțiuni, cu compensare documentată a revenirii elastice și parametri de proces clar definiți
• Inspecția Materialelor Primite: Verificarea faptului că tipurile de oțel pentru scule respectă specificațiile chimice și de duritate înainte de începerea prelucrării
• Verificări dimensionale în cursul procesului: Măsurători CMM ale caracteristicilor critice în etapele cheie ale prelucrării, înainte de operațiunile care ar face imposibilă corectarea ulterioară
• Verificarea tratamentului termic: Teste de duritate efectuate după tratamentul termic, pentru a confirma atingerea proprietăților țintă în întregul volum al componentelor
• Inspecția finală dimensională: Măsurare completă a tuturor caracteristicilor critice în raport cu specificațiile desenului, înainte de asamblare
• Verificarea asamblării: Confirmarea jocurilor corespunzătoare, a funcționării fluide și a alinierii corecte a tuturor componentelor
• Calificarea pieselor eșantion: Producerea unor piese de probă cu verificare dimensională completă în conformitate cu specificațiile piesei
• Studiu de capacitate: Analiză statistică a mai multor piese eșantion pentru a confirma faptul că matrița produce rezultate constante în limitele toleranțelor

Pentru aplicațiile destinate industriei auto, certificate precum IATF 16949 impun sisteme documentate de calitate pe întreaga durată a fabricării echipamentelor pentru matrițe. Aceste cerințe asigură trasabilitatea de la materiile prime până la sculele finite, iar înregistrările susțin fiecare decizie critică.

Integrarea capacităților avansate de simulare cu procesele de fabricație de precizie a transformat ceea ce este posibil în domeniul fabricării matrițelor. Producătorii care combină proiectarea condusă de CAE cu sisteme riguroase de calitate oferă echipamente care funcționează corect încă de la prima utilizare—eliminând ciclurile costisitoare de încercare și eroare care au caracterizat anterior această industrie. Această capacitate devine deosebit de valoroasă atunci când trebuie să alegeți între opțiunile disponibile pentru aplicația dvs. specifică.

Cum să selectați matrița potrivită pentru presă în funcție de aplicația dvs.

Vă înțelegeți tipurile de matrițe, materialele, principiile de proiectare și procesele de fabricație. Acum vine decizia care leagă totul împreună: care soluție specifică de echipament de matrițare se potrivește proiectului dumneavoastră? Aici se confruntă mulți producători cu dificultăți. Paginile comerciale enumeră specificațiile produselor, dar explică rar modul în care aceste caracteristici trebuie potrivite cerințelor din lumea reală. Să construim un cadru practic de luare a deciziilor care să vă ajute să alegeți între seturi standard de matrițe pentru aplicații la prese și soluții personalizate, concepute special.

Alegerea corectă depinde de mai mulți factori interconectați. Volumul de producție, luat izolat, nu determină dacă aveți nevoie de un set de matrițe pentru presă hidraulică sau de o configurație simplă de birou. Complexitatea pieselor, cerințele legate de material, necesitățile de toleranță și restricțiile bugetare influențează toate ecuația. Înțelegerea modului în care acești factori interacționează vă oferă puterea de a lua decizii încrezătoare — și de a evita greșelile costisitoare.

Potrivirea tipului de matriță cu cerințele de producție

Înainte de evaluarea opțiunilor specifice de scule, trebuie să aveți claritate cu privire la cerințele reale ale aplicației dumneavoastră. Cadrul următor compară factorii critici de decizie în diferite scenarii de producție:

Factor de Decizie	Volum redus (sub 10.000 piese)	Volum mediu (10.000–100.000 de piese)	Volum mare (100.000+ piese)
Impactul Volumului de Producție	Seturile standard de matrițe sunt adesea suficiente; costul sculelor pe piesă este mai puțin critic	Sculele personalizate devin viabile din punct de vedere economic; amortizarea îmbunătățește rentabilitatea investiției (ROI)	Matrițele progresive sau de transfer personalizate sunt esențiale; optimizarea costului pe piesă este prioritară
Considerente legate de complexitatea piesei	Geometriile simple pot fi realizate cu soluții disponibile pe piață; formele complexe pot necesita scule personalizate, chiar și pentru volume mici	Complexitatea moderată justifică utilizarea unor scule dedicate; matrițele combinate devin atrăgătoare	Matrițele progresive multi-stație complexe oferă cea mai bună eficiență economică pentru piese intricate
Cerințe privind tipul de material	Jocurile standard sunt adecvate pentru oțel moale/aluminiu; materialele exotice pot necesita matrițe specializate	Proiectarea matrițelor specifice fiecărui tip de material îmbunătățește semnificativ calitatea și durata de viață a sculelor	Materiale și învelișuri optimizate pentru matrițe esențiale; oțelurile avansate cu rezistență ridicată (AHSS) necesită echipamente de înaltă calitate
Necesități de toleranță	Toleranțe standard (±0,010" sau mai largi) realizabile cu echipamente standard din cataloage	Toleranțe mai strânse (±0,005") favorizează componente personalizate, rectificate	Toleranțe de precizie (±0,002" sau mai strânse) necesită soluții complet inginerite
Constracţii bugetare	Minimizați investiția inițială; acceptați costuri mai mari pe piesă	Echilibrați costul inițial al matrițelor cu câștigurile de eficiență în producție	Investiți în matrițe optimizate; economiile pe piesă se acumulează pe durata întregii serii de producție

Cum influențează acești factori alegerea presei metalice? Luați în considerare un exemplu practic. Aveți nevoie de 5.000 de suporturi din aluminiu, cu îndoiri simple la 90 de grade și toleranțe de ±0,015". O matriță standard de presare din catalogul unui furnizor este probabil capabilă să realizeze eficient această sarcină. Costul inițial rămâne scăzut, livrarea este rapidă, iar costul pe piesă rămâne acceptabil pentru acest volum.

Acum imaginați-vă același suport din oțel inoxidabil, cu toleranțe de ±0,003 inch și volume anuale de 250.000 de bucăți. Brusc, matrițele standard pentru tablă nu mai pot asigura precizia de care aveți nevoie. Materialul necesită jocuri specifice și tratamente de suprafață adecvate. O matriță progresivă concepută personalizat — deși necesită o investiție semnificativă inițială — reduce în mod dramatic costul pe piesă, asigurând în același timp o calitate constantă.

Conform specialiștilor în fabricație de la Zintilon, selecția matriței dumneavoastră influențează direct fiecare aspect al operației de ambutisare. Atunci când alegeți matrița potrivită, veți observa o îmbunătățire a calității produselor, o reducere a ratei de deșeuri și o eficiență crescută a producției. În schimb, alegerea unei matrițe nepotrivite duce la variații dimensionale, finisaje de suprafață necorespunzătoare și necesități sporite de întreținere.

Când funcționează matrițele standard și când este necesară proiectarea personalizată

Seturile standard de matrițe pentru aplicații de presare oferă avantaje convingătoare: disponibilitate imediată, proiecte verificate și costuri inițiale mai mici. Totuși, acestea prezintă și limitări care pot genera probleme în anumite aplicații. Înțelegerea acestor limite vă ajută să recunoașteți când soluțiile standard sunt adecvate — și când nu sunt.

Matrițele standard reușesc, de obicei, atunci când:

• Geometria piesei corespunde profilurilor de scule disponibile (dimensiuni obișnuite ale găurilor, unghiuri standard de îndoire)
• Materialul este oțel moale convențional, aluminiu sau aliaje de cupru, la grosimi standard
• Toleranțele se încadrează în limitele ±0,010" sau sunt mai largi
• Volumul de producție rămâne sub 25.000 de piese pe an
• Viteza de lansare pe piață este mai importantă decât optimizarea costului pe piesă
• Presa pentru deformarea metalică are o capacitate care corespunde cerințelor standard ale sculelor

Pentru operațiunile de deformare prin presare a metalelor care îndeplinesc aceste criterii, utilajele din cataloage oferă o valoare excelentă. Evitați costurile de inginerie, eliminați durata de proiectare și puteți primi adesea utilajele în câteva zile, nu în săptămâni.

Totuși, anumite caracteristici ale proiectului indică faptul că este necesară o inginerie personalizată. Atenție la aceste semnale de alarmă care arată că soluțiile standard nu vor satisface nevoile dvs.:

• Geometrii neobișnuite: Forme neobișnuite ale găurilor, secvențe complexe de îndoire sau elemente care necesită operații simultane în mai multe direcții
• Materiale dificile: Oțeluri cu rezistență ridicată, aliaje exotice sau materiale cu caracteristici neobișnuite de revenire elastică, care necesită compensări specializate
• Toleranțe strânse: Cerințe de precizie sub ±0,005" pe care utilajele standard nu le pot atinge în mod fiabil
• Economia producției în volum mare: Cantități de producție pentru care investiția în utilaje se amortizează pe un număr suficient de piese pentru a justifica optimizarea
• Eliminarea operațiilor secundare: Oportunități de combinare a mai multor operații într-o singură matriță, reducând manipularea și îmbunătățind consistența
• Aplicații critice din punct de vedere al calității: Componente auto, aero-spațiale sau medicale, unde consecințele unei defecțiuni impun cerințe riguroase
• Compatibilitatea cu presele hidraulice pentru matrițe: Piese mari sau aplicații cu tragere profundă care necesită ratinguri specifice de tonaj și geometrie a matriței

Compromisul dintre investiția inițială și economiile pe termen lung merită o analiză atentă. Așa cum subliniază experții din domeniu, trebuie să calculați costurile estimate pentru proiectarea, fabricarea și achiziționarea matrițelor — inclusiv materialele, manopera și echipamentele specializate. Apoi, comparați aceste costuri cu ratele de producție și eficiența generală, pentru a determina costul real pe piesă.

Luați în considerare acest calcul: o matriță progresivă personalizată ar putea costa 50.000 USD, comparativ cu 5.000 USD pentru echipamentele standard. La prima vedere, varianta standard pare clar avantajoasă. Totuși, dacă matrița personalizată reduce timpul de ciclu cu 40 % și elimină o operațiune secundară, echilibrul economic se schimbă radical la volume mari de producție. Pentru 500.000 de piese, această diferență de 45.000 USD ar putea economisi 200.000 USD în costuri de muncă și manipulare.

Alegerea corectă a matriței nu constă în identificarea variantei celei mai ieftine, ci în potrivirea investiției în echipamente cu cerințele de producție, într-un mod care să optimizeze costul total de deținere.

Restricțiile bugetare sunt reale, dar abordarea echipamentelor exclusiv ca pe o cheltuială, în loc de o investiție, duce adesea la economii iluzorii. Un set de matrițe pentru presă hidraulică optimizat pentru aplicația dvs. specifică poate costa inițial mai mult, dar poate asigura costuri pe piesă semnificativ mai mici, calitate superioară și o durată de viață mai lungă decât alternativele mai ieftine, care nu au fost concepute pentru cerințele exacte ale dvs.

Luarea acestor decizii cu încredere necesită informații precise despre parametrii de producție și o evaluare obiectivă a cerințelor privind calitatea. Totuși, chiar și cele mai bine alese echipamente necesită o atenție constantă pentru a asigura rezultate consistente pe termen lung. Practicile de întreținere și capacitățile de depanare determină, în final, dacă investiția în matrițe va aduce beneficiile așteptate.

Măsuri recomandate privind întreținerea și depistarea defecțiunilor la matrițe

Ați investit semnificativ în echipamente de precizie. Ce urmează? Realitatea este că, chiar și cele mai bine proiectate matrițe se vor degrada în timp, dacă nu primesc îngrijirea corespunzătoare. Totuși, majoritatea resurselor comerciale se concentrează exclusiv pe caracteristicile produsului, ignorând practicile de întreținere care decid dacă echipamentele dvs. vor rezista 50.000 de cicluri sau 500.000 de cicluri. Înțelegerea managementului ciclului de viață transformă matrița dvs. pentru presă de tablă dintr-un activ supus amortizării într-un avantaj competitiv pe termen lung în producție.

Gândiți-vă la întreținerea matrițelor ca la întreținerea autovehiculelor. Nu ați conduce 160.000 km fără schimbarea uleiului și nu v-ați aștepta la performanțe maxime. În mod similar, trecerea metalului prin matriță de mii de ori generează uzuri care, dacă nu sunt abordate în mod corespunzător, se pot transforma în probleme de calitate și în defecțiuni prematură. O abordare sistematică a inspecției, întreținerii și diagnosticării protejează investiția dumneavoastră, asigurând în același timp o calitate constantă a pieselor.

Programe de întreținere preventivă care prelungesc durata de viață a șablonului

Întreținerea reactivă — remedierea problemelor după ce au provocat perturbări în producție — este semnificativ mai costisitoare decât prevenția. Conform specialiștilor în fabricație de la The Phoenix Group , un sistem slab definit de management al atelierului de matrițe poate reduce în mod dramatic productivitatea liniei de presare și poate crește costurile. O întreținere necorespunzătoare a matrițelor provoacă defecte de calitate în timpul producției, determinând creșterea costurilor de sortare și mărirea probabilității de expediere a pieselor defecte.

Întreținerea preventivă eficientă urmează un program structurat bazat pe ciclurile de producție, nu pe timpul calendaristic. Mai jos găsiți o listă completă de verificare pentru prelungirea duratei de funcționare a matrițelor:

• După fiecare serie de producție: Curățați toate suprafețele matriței pentru a elimina particulele de metal, reziduurile de lubrifiant și alte deșeuri. Examinați marginile tăietoare pentru deteriorări sau ciobiri vizibile. Verificați pini ghid și bucșele pentru funcționarea lor fără bătăi.
• La fiecare 10.000–25.000 de cicluri: Măsurați jocurile critice dintre poansoane și deschiderile matriței. Verificați alinierea talpii matriței folosind indicatoare de precizie. Verificați tensiunea arcurilor și înlocuiți orice componente slăbite.
• La fiecare 50.000–100.000 de cicluri: Efectuați o inspecție detaliată a tuturor suprafețelor supuse uzurii. Măsurați dimensiunile poansoanelor și ale butoanelor matriței în comparație cu specificațiile inițiale. Evaluați învelișurile de suprafață pentru degradare. Luați în considerare rectificarea dacă uzura depășește limitele admise.
• Trimestrial (indiferent de numărul de cicluri): Revizuiți inventarul de piese de schimb pentru a vă asigura că componentele de înlocuire sunt disponibile. Inspectați condițiile de depozitare pentru a identifica coroziunea sau deteriorarea cauzată de factorii de mediu. Actualizați jurnalele de întreținere și analizați tendințele de uzură.
• Anual: Demontare completă și inspecție a tuturor componentelor. Înlocuirea proactivă a componentelor ghid uzate. Verificarea planității și paralelismului talpii matriței. Reevaluarea sistemelor de ungere și actualizarea procedurilor de întreținere pe baza modelelor observate de uzură.

Factorii de mediu afectează în mod semnificativ durata de viață a matrițelor între rulările de producție. Umiditatea favorizează coroziunea suprafețelor din oțel de precizie. Fluctuațiile de temperatură provoacă modificări dimensionale care pot influența jocurile. Depozitarea corectă a matrițelor presupune medii climatizate, cu aplicarea unor straturi protectoare pe toate suprafețele expuse din oțel. Așezarea componentelor matriței pe suprafețe curate și orizontale previne distorsionarea talpilor matriței în timp.

Diagnosticarea modelelor frecvente de uzură a matrițelor

Când piesele încep să prezinte probleme de calitate, diagnosticul sistematic previne eforturile irosite pe reparații incorecte. Așa cum subliniază DGMF Mold Clamps, matrițele de ambutisare în uz sunt predispuse la uzură neuniformă în funcție de poziția laterală, unele piese prezentând zgârieturi mai mari și rate de uzură mai rapide.

Formarea de bavură: Buruienii excesivi de pe marginile tăiate indică, de obicei, muchii de tăiere uzate sau joc incorect. Dacă buruienii apar brusc, verificați existența vârfurilor de perforator ciobite sau a deteriorării butoanelor de matriță. Creșterea treptată a buruienilor sugerează o uzură normală a muchiilor, care necesită ascuțire. Când jocul s-a mărit peste limitele acceptabile—adesea ca urmare a ascuțirilor repetate care scurtează perforatoarele—înlocuirea componentelor devine necesară, nu o nouă rectificare.

Derivă dimensională: Piesele care se deplasează treptat în afara toleranței sunt adesea cauzate de uzură a matrițelor de forjare sau a componentelor de ghidare. Verificați mai întâi uzura știfturilor și bușonilor de ghidare—aceste componente mențin alinierea dintre jumătățile superioară și inferioară ale matriței. Dacă măsurătorile știfturilor de ghidare se încadrează în limitele specificate, examinați suprafețele de montare ale talpii matriței pentru a detecta găurirea (galling) sau uzura care permite deplasarea sub sarcinile presei.

Degradarea calității suprafeței: Rizurile, urmele de găurire (galling) sau finisajele neuniforme indică probleme legate de starea suprafeței matriței. Depunerile de material pe fețele poansoanelor necesită curățare și, eventual, o nouă polizare. Rizurile profunde din cavitatea matriței pot indica contaminarea cu materiale străine sau cedarea stratului de acoperire. În cazul deteriorării severe a suprafeței, recondiționarea profesională este adesea mai economică decât înlocuirea componentelor.

Modele neuniforme de uzură: Când o parte a unui poanson sau a unei matrițe se uzează mai repede decât cealaltă, apar probleme de aliniere. Conform ghidurilor de depanare, utilizarea regulată a mandrinelor de aliniere pentru verificarea și ajustarea alinierii turelei și a bazei de montare a mașinii-unelte previne acest tip de uzură asimetrică.

Când trebuie să reascuțiți în loc să înlocuiți? Decizia depinde de mai mulți factori. Reascuirea este eficientă atunci când uzura este uniformă și se încadrează în cantitatea de material care poate fi îndepărtată, fără a compromite lungimea necesară a poansonului. Majoritatea poansoanelor permit o scurtare totală de 2–3 mm prin reascuiri succesive. Totuși, atunci când uzura este neuniformă, marginile sunt ciobite, nu uzate, sau reascuirile anterioare au consumat întregul material disponibil, înlocuirea devine varianta mai potrivită.

O abordare bazată pe date pentru luarea deciziilor privind întreținerea este superioară intuiției. Urmați numărul de cicluri, măsurați ratele de uzură și documentați tendințele de calitate pentru fiecare matriță. Așa cum subliniază experții din domeniu, există nevoie de o abordare sistematică, bazată pe date, pentru a determina ce matrițe vor fi supuse lucrărilor și când vor fi efectuate aceste lucrări. Aceste decizii trebuie să se bazeze pe necesitățile producției, satisfacția clienților și rentabilitatea investiției.

Această perspectivă pe întreaga durată de viață—de la selecția inițială până la întreținerea continuă—determină, în final, valoarea reală pe care o aduce investiția dumneavoastră în echipamentele de matrițare. Totuși, cunoașterea modului de întreținere a matrițelor reprezintă doar o parte a ecuației. Colaborarea cu producători care înțeleg aceste principii încă de la etapa de proiectare asigură faptul că echipamentele de matrițare sunt concepute pentru ușurința întreținerii încă de la prima zi.

Luarea unor decizii informatizate pentru proiectele dumneavoastră de matrițare prin ambutisare

Ați parcurs întregul spectru al tehnologiei matrițelor de presare pentru tablă—de la principiile fundamentale până la considerentele avansate de inginerie. Acum este momentul să legați aceste elemente într-un ghid practic și aplicabil. Indiferent dacă specificați prima dvs. matriță sau optimizați o linie de producție existentă, deciziile pe care le luați cu privire la partenerii de realizare a matrițelor vor modela succesul dvs. în domeniul fabricației pe parcursul multor ani.

Cunoștințele pe care le-ați dobândit constituie o bază solidă pentru luarea deciziilor în mod convingător. Înțelegeți cum matrițele progresive, cu transfer, compuse și combinate servesc diferite scenarii de producție. Recunoașteți motivul pentru care selecția materialelor atât pentru matrițe, cât și pentru piesele prelucrate influențează direct durata de viață a matrițelor și calitatea pieselor. Apreciați cum principiile fundamentale ale ingineriei—cum ar fi calculul jocurilor și compensarea revenirii elastice—determină dacă piesele îndeplinesc specificațiile. Și știți că practicile corespunzătoare de întreținere protejează investiția dvs. în matrițe pe termen lung.

Dar cunoștințele singure nu asigură marcarea pieselor. Transformarea acestei înțelegeri în realitatea producției necesită colaborarea cu producători care împărtășesc angajamentul dumneavoastră față de calitate și pot onora promisiunile lor.

Concluzii cheie pentru o selecție reușită a matrițelor

Înainte de a iniția discuții cu furnizorii potențiali, asigurați-vă claritatea cu privire la acești factori critici, care vor ghida conversațiile și comparațiile dumneavoastră:

• Potrivirea volumului de producție: Cantitățile anuale pe care le comandați determină dacă matrițele standard de deformare a metalelor sunt suficiente sau dacă soluțiile personalizate inginerite oferă o eficiență economică superioară. Aplicațiile de mare volum justifică aproape întotdeauna investițiile în matrițe optimizate.
• Compatibilitatea materialului: Materialul din tablă de oțel pe care îl deformați determină cerințele privind materialul matriței, specificațiile de joc și necesitățile de tratament de suprafață. Oțelurile avansate cu rezistență ridicată necesită matrițe de înaltă calitate, pe care matrițele convenționale nu le pot egala.
• Cerințe privind toleranțele: Așteptările privind precizie influențează fiecare aspect al proiectării și fabricării matrițelor. Fiți realiști în ceea ce privește toleranțele de care aveți nevoie efectiv, comparativ cu cele pe care le-ați specificat în mod tradițional din obișnuință.
• Economia pe durata de viață: Costul inițial al sculelor reprezintă doar o parte a întregii povești. O presă pentru deformare metalică care funcționează cu matrițe optimizate asigură un cost pe piesă mai scăzut pe durata seriei de producție, chiar dacă investiția inițială este mai mare.
• Ușurința în întreținere: Sculele concepute pentru întreținere ușoară și înlocuirea componentelor reduc costurile totale de proprietate pe termen lung. Luați în considerare modul în care proiectarea afectează capacitatea dumneavoastră de a efectua întreținerea rutinieră.

Acești factori interacționează în moduri care nu pot fi exprimate prin formule simple. O piesă care necesită toleranțe strânse, realizată din materiale dificile, în volume moderate, ar putea justifica utilizarea unor matrițe personalizate pentru prese hidraulice, care nu ar fi justificate pentru o geometrie mai simplă, chiar dacă volumul este identic. Contextul contează, iar partenerii experimentați vă ajută să navigați eficient aceste compromisuri.

Găsirea partenerului de producție potrivit

Alegerea unui furnizor de matrițe depășește cu mult simpla comparare a prețurilor oferite. orientările industriale ale KY Hardware partenerul ideal face mai mult decât doar produce piese — oferă experțiză în domeniul ingineriei, asigură un control riguros al calității și funcționează ca o extensie a echipei dumneavoastră. Cotația cea mai ieftină se dovedește adesea cea mai costisitoare atunci când problemele de calitate, întârzierile în livrare sau suportul inadecvat generează costuri suplimentare în aval.

Ce ar trebui să evaluați atunci când comparați potențialii furnizori de prese pentru deformare metalică și matrițe?

Expertiză Tehnică: Pot ei optimiza proiectele dumneavoastră pentru fabricabilitate? Cei mai buni furnizori identifică oportunitățile de reducere a costurilor și eventualele probleme înainte de tăierea oțelului. Căutați echipe care vă pun întrebări detaliate despre aplicația dumneavoastră, nu doar care oferă cotații pentru ceea ce ați specificat. indică cercetarea comparativă , furnizorii care investesc în instrumente avansate CAD/CAM, automatizare și capacități de simulare obțin avantaje competitive prin precizie sporită și reducerea erorilor.

Certificări de Calitate: Certificările, cum ar fi IATF 16949, oferă o validare de terță parte a proceselor sistemice de calitate. În special pentru aplicațiile auto, această certificare confirmă faptul că furnizorii înțeleg și pot îndeplini cerințele riguroase ale Procesului de Aprobare a Pieselor de Producție (PPAP). ISO 9001 stabilește un cadru de bază pentru managementul calității, în timp ce certificările specifice industriei demonstrează o aliniere mai profundă a capacităților.

Capacități de simulare: Producătorii care folosesc simularea CAE identifică potențialele defecțiuni înainte de începerea prelucrării prin așchiere. Această capacitate se traduce direct în cicluri de dezvoltare mai rapide și în reducerea costurilor de iterare. Verificările virtuale care validează proiectele înainte de producția fizică permit termene scurte de prototipare rapidă — unele facilități avansate livrează prototipuri în doar cinci zile.

- Înregistrări dovedite: Experiența în domeniul dumneavoastră specific este esențială. Un furnizor care servește producătorii auto OEM înțelege cerințe diferite față de unul specializat în fabricarea electrocasnicelor. Solicitați studii de caz, referințe și dovezi privind proiecte reușite similare cu al dumneavoastră. Ratele de aprobare la prima încercare, peste 90 %, indică procese maturizate care obțin rezultate corecte de la început, evitând astfel iterațiile costisitoare.

Partenerul de fabricație potrivit combină expertiza în inginerie, sisteme de calitate certificate și capacități de producție dovedite pentru a livra echipamente de prelucrare care funcționează imediat din prima zi — transformând specificațiile dumneavoastră în matrițe fiabile și durabile pentru deformarea metalului.

Capacități Complexe: Furnizorii care oferă servicii complete, de la proiectare până la producție, simplifică lanțul dvs. de aprovizionare și asigură responsabilitatea. Atunci când un singur partener se ocupă de modelarea CAD, simularea, prelucrarea prin frezare CNC, prelucrarea prin electroeroziune (EDM), tratamentul termic și asamblarea finală, dispar lacunele de comunicare. Această integrare se dovedește deosebit de valoroasă în aplicațiile complexe de deformare prin matrici pentru piese din metal, unde mai multe specialități trebuie să colaboreze fără nicio discontinuitate.

Pentru cititorii care doresc să exploreze soluții pentru proiectele lor de matrițe de stampare, producătorii care combină aceste capacități cu o experiență dovedită în domeniul automotive oferă parteneriate atrăgătoare. Căutați furnizori ale căror operațiuni de fabricație pe prese susțin atât prototiparea rapidă, cât și producția de mare volum, iar sistemele lor de calitate sunt certificate pentru a îndeplini standardele OEM. Investiția necesară pentru identificarea partenerului potrivit aduce beneficii pe întreaga durată a fiecărei serii de producție sprijinite de echipamentele dvs. de tipare.

Proiectul dumneavoastră de matrițe de ambutisare reprezintă mult mai mult decât o achiziție de utilaje — este o investiție în capacitatea de producție care va influența economia fabricației dumneavoastră pe parcursul a mulți ani. Înarmat cu cunoștințele obținute din acest ghid, sunteți pregătit să evaluați opțiunile în mod critic, să puneți întrebări informate și să alegeți parteneri care oferă o valoare reală, depășind prețul citat. Drumul de la proiectul inițial la piese impecabile începe cu aceste decizii.

Întrebări frecvente despre matrițele pentru presare din tablă metalică

1. Ce sunt matrițele de ambutisare și cum sunt utilizate în deformarea tablelor metalice?

Matrițele de ambutisare sunt unelte de precizie specializate care modelează și taie piese din tablă metalică prin aplicarea controlată a unei forțe. Ele constau într-un set pereche de componente din oțel durificat — în principal un matriță activă (componenta superioară) și un bloc de matriță (componenta inferioară) — montate într-o presă. Când presa aplică forța, matrița taie, îndoaie sau formează foi plane de metal în forme tridimensionale prestabilite. Aceste unelte permit producția în masă a unor componente identice, cu precizie la nivel de microni, la viteze imposibil de obținut prin fabricație manuală, făcându-le esențiale în domeniile producției auto, aeronautice, electrocasnice și electronice.

2. Care este diferența dintre matrițele progresive și matrițele de transfer?

Matrițele progresive și matrițele de transfer prelucrează ambele ștanțarea complexă cu mai multe operații, dar funcționează în mod fundamental diferit. Matrițele progresive păstrează piesele conectate la o bandă continuă de metal care avansează prin mai multe stații la fiecare cursă a presei — soluție ideală pentru piese mici produse în volume extrem de mari, cum ar fi conectorii electrici. Matrițele de transfer lucrează cu semifabricate discrete, care sunt deplasate între stații separate cu ajutorul unor degete mecanice sau al roboților, oferind o flexibilitate mai mare pentru componente mai mari, care necesită o adâncime semnificativă de deformare sau forme tridimensionale complexe. Alegeți matrițe progresive pentru producția înaltă viteză a pieselor mici; selectați matrițe de transfer pentru piese mai mari și mai intricate, care necesită orientări variate în timpul deformării.

3. Cum aleg materialul potrivit pentru matrița mea de ștanțare?

Selectarea materialului depinde de tipul dvs. de tablă metalică, de volumul de producție și de cerințele privind toleranțele. Pentru oțelul moale convențional sau aluminiul, la volume moderate de producție, oțelul pentru matrițe D2 (duritate RC 58–60) oferă o rezistență adecvată la uzură. La deformarea oțelurilor avansate cu rezistență ridicată, se recomandă trecerea la oțeluri pentru matrițe obținute prin metalurgie pe pulberi, care prezintă o distribuție mai fină a carburilor, asigurând până la de 10 ori mai mare rezistență la impact. Inserturile din carburi, plasate în punctele critice de contact, prelungesc durata de viață în situațiile extreme de uzură. Tratamentele de suprafață, cum ar fi acoperirile PVD (TiN, TiAlN) sau nitrurarea ionizată, pot crește durata de viață a matriței de până la de 24 de ori sau chiar mai mult. Alegeți materialul matriței în funcție de proprietățile piesei prelucrate — materialele mai dure necesită echipamente de formare mai robuste.

4. Ce cauzează apariția bavurilor pe piesele ambutisate și cum pot fi acestea prevenite?

Bururile de pe piesele decupate rezultă, în mod obișnuit, din muchii de tăiere uzate sau din jocul incorect dintre poanson și matriță. Apariția bruscă a bururilor indică vârfuri de poanson ciobite sau deteriorarea butonului de matriță, necesitând o inspecție imediată. Creșterea treptată a bururilor sugerează uzura normală a muchiilor, care necesită ascuțire. Prevenirea începe cu specificarea corectă a jocului—de obicei 5–10% din grosimea materialului pentru oțel moale, crescând la 10–15% pentru oțelurile înalt rezistente. Întreținerea regulată, care include inspecția muchiilor la fiecare 10.000–25.000 de cicluri, ungerea corespunzătoare și rectificarea oportună înainte ca uzura să depășească limitele admise, menține bururile sub control. Când jocul se mărește peste limitele acceptabile ca urmare a ascuțirilor repetate, devine necesară înlocuirea componentelor.

5. Cât costă echipamentul personalizat de matrițe comparativ cu seturile standard de matrițe?

Matrițele progresive personalizate costă de obicei între 25.000 și 100.000 USD sau mai mult, comparativ cu 1.000–10.000 USD pentru seturile standard de matrițe din cataloage. Totuși, o comparație bazată exclusiv pe costurile inițiale este înșelătoare. Echipamentele de tip tooling personalizat, optimizate pentru aplicația dvs. specifică, reduc adesea timpul de ciclu cu 30–50%, elimină operațiunile secundare și îmbunătățesc consistența calității. Pentru un volum de 500.000 de piese, o matriță personalizată de 50.000 USD care asigură un timp de ciclu cu 40 % mai rapid și elimină o etapă de manipulare ar putea economisi peste 200.000 USD în costuri salariale. Calculați costul total de deținere, inclusiv costurile de producție pe piesă, ratele de rebut și cheltuielile legate de calitate. Pentru volume sub 25.000 de piese și geometrii standard, echipamentele din cataloage oferă, de obicei, cea mai bună valoare; volumele mai mari și piesele complexe beneficiază de ingineria personalizată.
