Producția precisă din foi metalice: Cele mai importante decizii care determină succesul sau eșecul proiectului dumneavoastră

Ce înseamnă, de fapt, fabricația precisă a foilor metalice

Când auzi termenul „ fabricarea plaștilor metalice cu precizie , ce vă vine în minte? Dacă vă imaginați operațiuni standard de tăiere și îndoire a metalelor, vedeți doar o parte din imagine. Această disciplină specializată de fabricație operează într-un domeniu complet diferit — unul în care toleranțele se măsoară în miimi de inch, iar cerințele de calitate lasă practic zero loc pentru erori.

Fabricația precisă a foilor metalice este o fabricație de nivel ingineresc care menține toleranțe de ±0,005" până la ±0,010" (±0,13 mm până la ±0,25 mm) prin procese avansate, echipamente specializate și sisteme riguroase de control al calității — permițând astfel componentelor să îndeplinească specificațiile exacte necesare în aplicații critice.

Deci, ce este un proces de prelucrare a foilor metalice și cum se diferențiază abordarea de precizie de metodele standard? Răspunsul se află în detaliile care separă ceea ce este acceptabil de ceea ce este excepțional.

Definirea preciziei în prelucrarea metalelor

Prelucrarea standard a metalelor lucrează, de obicei, în limitele de toleranță de ±1/16" până la ±1/8" (±1,6 mm până la ±3,2 mm). Pentru structurile de construcții sau carcasele de bază, aceste specificații sunt perfect adecvate. Totuși, prelucrarea de precizie a foilor metalice restrânge drastic această abatere admisibilă – adesea cu un factor de 10 sau mai mult.

Luați în considerare următorul aspect: diferența dintre prelucrarea metalică de precizie și cea standard nu constă doar în cifre mai strânse pe o fișă de specificații. Aceasta reprezintă o abordare fundamental diferită a prelucrării foilor metalice, care include:

• Sisteme avansate cu laser de fibră, dotate cu tehnologie de tăiere cu îmbinări micro

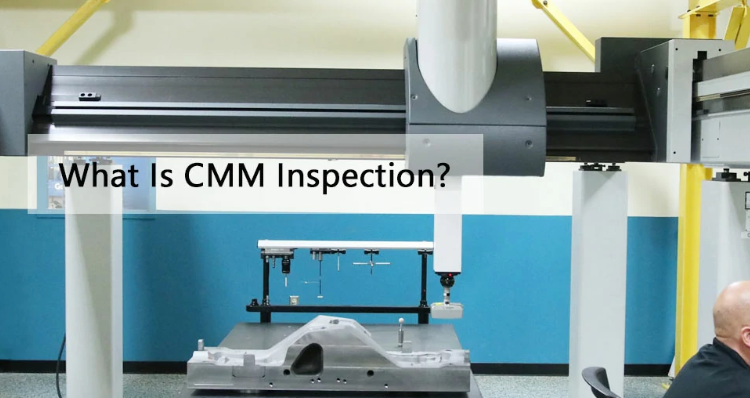

• Mașini de măsurare tridimensionale (CMM) și comparatoare optice pentru verificare
• Monitorizarea controlului statistic al proceselor pentru dimensiunile critice, în timp real
• Trasabilitate completă a materialelor, de la stocul de materie primă până la produsul finit

Cum transformă toleranțele strânse rezultatele fabricației

De ce este atât de importantă precizia în prelucrarea metalelor? Imaginați-vă asamblarea unui dispozitiv medical în care o abatere de 0,020" face ca un component să devină imposibil de utilizat – sau o asamblare aerospațială în care variațiile dimensionale afectează direct siguranța. În aceste scenarii, capacitățile de prelucrare precisă a foilor metalice nu sunt opționale; ele sunt esențiale pentru îndeplinirea misiunii.

Toleranțele strânse aduc beneficii măsurabile în cadrul întregului proiect. Componentele se asamblează perfect, eliminând modificările costisitoare efectuate pe teren. Interchangeabilitatea devine fiabilă – un component dintr-un lot de producție funcționează identic cu unul din alt lot. Deșeurile de material scad, deoarece nu mai este necesar să compensați incertitudinile dimensionale.

Pe parcursul acestui ghid, veți obține o înțelegere tehnică aprofundată privind cele opt decizii critice care determină dacă proiectul dumneavoastră de metal subțire de precizie va avea succes sau va întâmpina dificultăți. De la procesele de bază de fabricație până la selecția materialelor, de la principiile de proiectare până la standardele de calitate – fiecare alegere contribuie la rezultatele finale de fabricație care îndeplinesc exact cerințele dumneavoastră.

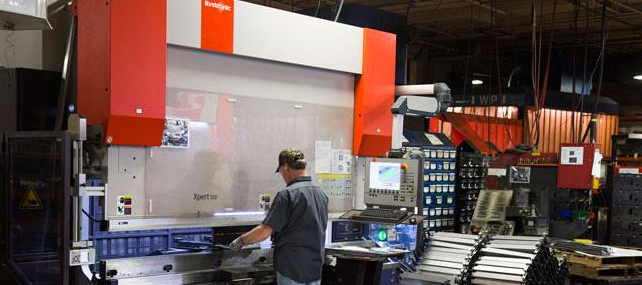

Procesele de bază de fabricație și modul în care funcționează

Este probabil că ați întâlnit mențiuni ale proceselor de fabricație în nenumărate specificații și broșuri ale furnizorilor. Dar iată realitatea frustrantă: majoritatea descrierilor se opresc la prezentări generale de suprafață, fără a explica modul concret în care aceste procese funcționează, de fapt. Înțelegerea mecanismelor din spatele fiecărei metode vă permite să luați decizii de proiectare mai informate și să comunicați mai eficient cu partenerii dumneavoastră de fabricație.

Să analizăm, pas cu pas, fiecare proces de bază, oferindu-vă nivelul de detaliu tehnic de care aveți nevoie, într-adevăr.

Noțiuni fundamentale privind tăierea cu laser și perforarea CNC

Aceste două tehnologii de tăiere constituie baza operațiuni moderne de deformare precisă a metalelor , totuși, îndeplinesc scopuri distincte.

Tăierii cu laser folosește un fascicul extrem de amplificat de lumină focalizat pe suprafața metalului, vaporizând materialul într-un mod extrem de controlat. Rezultatul? Modele intricate și detalii fine care ar fi aproape imposibil de realizat prin metode mecanice. Laserii cu fibră, utilizați frecvent în aplicații de precizie, pot tăia oțel până la o grosime de 1" menținând calitatea muchiei, astfel încât, în multe cazuri, nu este necesară nicio finisare secundară.

Parametri cheie care influențează precizia tăierii cu laser:

• Diametrul focalizării fasciculului – de obicei între 0,1 mm și 0,3 mm pentru lucrări de precizie
• Viteza de tăiere – echilibrată în funcție de grosimea materialului și de cerințele privind calitatea muchiei
• Presiunea gazului auxiliar – azot pentru muchii curate, oxigen pentru tăiere mai rapidă a oțelului
• Compensarea lățimii fisurii (kerf) – ajustări programate pentru materialul eliminat de fascicul

Perforare cnc adoaptă o abordare fundamental diferită. O mașină de perforat pentru table metalice conduce un scule durizat prin material folosind forță mecanică, creând găuri sau elemente în succesiune rapidă. Deși o presă de perforat metalic nu poate egala flexibilitatea geometrică a tăierii cu laser, aceasta se remarcă în producția de volum mare, unde viteza este esențială.

Mașinile moderne de perforat table metalice pot realiza peste 1.000 de lovituri pe minut pe materiale subțiri. Pentru proiecte care necesită sute de găuri identice pe mii de piese, eficiența operațiunilor de presare și perforare nu are egal.

Înțelegerea calculului forței de perforare a metalelor

V-ați întrebat vreodată cum aleg fabricanții echipamentul potrivit pentru proiectul dumneavoastră? Răspunsul implică calcularea forței de perforare necesare — o etapă esențială care asigură că sculele și mașinaria pot suporta specificațiile dumneavoastră fără deteriorare sau deformare.

Formula fundamentală pentru forța de perforare a tablelor metalice este:

F = K × L × t × τ

Unde:

• F = Forța de perforare necesară
• K = Factor de siguranță (de obicei 1,3, pentru a ține cont de uzura sculelor și de variațiile materialelor)
• L = Perimetrul total al găurii sau al elementului care se decupează (mm)
• t = Grosimea materialului (mm)
• τ = Rezistența la forfecare a materialului (MPa)

De exemplu, decuparea unei găuri cu diametrul de 25 mm într-o foaie de oțel inoxidabil cu grosimea de 2 mm (rezistență la forfecare ~400 MPa) necesită aproximativ: 1,3 × 78,5 mm × 2 mm × 400 MPa = 81.640 N, adică aproximativ 8,3 tone-forță.

Această calculare influențează direct calitatea găurilor. Forța insuficientă produce margini neregulate și forfecare incompletă. Forța excesivă accelerează uzura sculelor și poate provoca deformarea materialului în jurul perforațiilor – o defecte frecvent întâlnită în operațiunile de decupare a metalelor.

Îndoirea, formarea și tehnici de sudură explicate

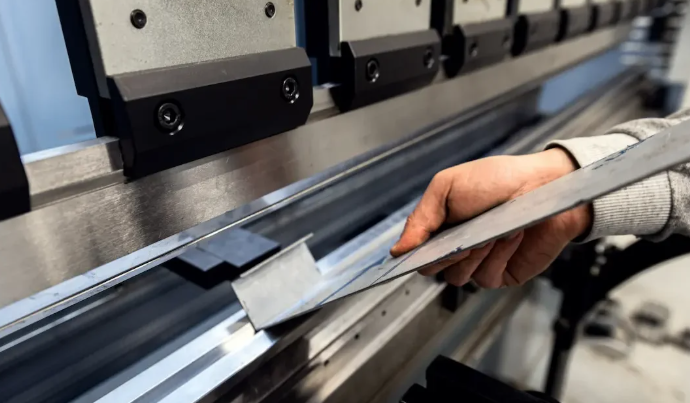

Îndoire transformă foaia plană de metal în forme tridimensionale prin aplicarea unei forțe de-a lungul unei axe liniare. Presa cu comandă numerică (CNC) folosește scule rectificate cu precizie pentru a realiza unghiuri care variază de la îndoiri simple de 90 de grade până la geometrii complexe cu mai multe îndoiri. Variabilele cheie includ:

• Raza de îndoire – determinată de geometria sculelor și grosimea materialului
• Compensarea revenirii elastice – elasticitatea materialului face ca piesele să „revină” după îndoire
• Direcția fibrelor – îndoirea perpendiculară pe direcția fibrelor reduce riscul de fisurare
• Factorul K – raportul care determină poziția axei neutre în timpul îndoirii

FORMAREA cuprinde tehnici mai ample de deformare, inclusiv tragerea profundă, laminarea și întinderea. Tragerea profundă folosește matrițe conice pentru a întinde metalul în forme de cupă sau în caracteristici cu cavitate, fără a rupe suprafața – de exemplu, carcase pentru echipamente electronice sau componente auto cu contururi complexe.

Sudura unește secțiuni separate din metal prin aplicarea controlată de căldură și presiune. Sudarea TIG oferă cea mai mare precizie pentru materiale subțiri, utilizând un electrod fix din tungsten pentru a crea suduri curate și controlate. Sudarea MIG asigură viteze mai mari de producție pentru secțiuni mai groase, dar necesită materiale omogene.

Comparație a selecției proceselor

Alegerea metodei potrivite de fabricație depinde de echilibrarea mai multor factori. Această comparație ajută la clarificarea momentului în care fiecare proces oferă rezultate optime:

Procesul	Aplicații tipice	Capacitate de precizie	Compatibilitatea materială	Viteza de productie
Tăierii cu laser	Contururi complexe, prototipuri, modele intricate	±0,005" (±0,13 mm)	Oțel, aluminiu, inox, cupru, alamă	Moderată – tăiere cu un singur punct
Perforare cnc	Configurații de găuri în volum mare, forme standard	±0,010" (±0,25 mm)	Oțel, aluminiu, oțel inoxidabil până la 6 mm	Ridicată – peste 1.000 de lovituri pe minut
Curbarea cu presă	Carcase, console, componente ale carcaselor	±0,005" până la ±0,015" unghiular	Majoritatea tablelor metalice, în limitele capacității de încărcare	Moderată – operații secvențiale
Trație profundă	Cupuri, tăvi, carcase cu cavități	±0,010" (±0,25 mm)	Metale ductile – aluminiu, oțel, cupru	Ridicat pentru sculele de producție
Sudura TIG	Asamblări de precizie, materiale subțiri, îmbinări vizibile	Dependent de abilitatea operatorului	Toate metalele sudabile, inclusiv cele neomogene	Scăzut – proces manual
Sudura MIG	Asamblări structurale, secțiuni mai groase	Toleranțe standard de fabricație	Numai materiale omogene	Moderat – semiautomatizat

Observați cum fiecare proces ocupă o nișă specifică? Tăierea cu laser domină atunci când complexitatea geometrică este cel mai important factor. O mașină de perforat metalul este superioară din punctul de vedere al eficienței volumetrice pentru caracteristici repetitive. Îndoirea și formarea transformă materialele plane în geometrii funcționale. Sudarea creează ansambluri din componente individuale.

Înțelegerea acestor diferențe vă pune într-o poziție favorabilă pentru a specifica procesul potrivit – sau combinația de procese potrivită – pentru aplicația dumneavoastră. Totuși, selecția procesului reprezintă doar o parte a ecuației. Alegerea materialului influențează fundamental ceea ce este realizabil în domeniul fabricării de precizie.

Ghid de selecție a materialelor pentru aplicații de precizie

Ați specificat procesul perfect de fabricație. Ați stabilit cu exactitate cerințele privind toleranțele. Acum vine o decizie care va modela fundamental succesul proiectului dumneavoastră – selectarea materialului potrivit. Iată provocarea: majoritatea ghidurilor privind fabricarea din tablă metalică menționează opțiunile de materiale, fără a explica de ce o anumită variantă este superioară celeilalte pentru aplicația dumneavoastră specifică.

Selectarea materialului în formarea precisă a tablelor metalice nu constă pur și simplu în alegerea unui metal și continuarea lucrului. Fiecare familie de aliaje aduce caracteristici distincte care influențează deformabilitatea, rezistența la coroziune, rezistența mecanică și, în final, costul total al proiectului dumneavoastră. Să analizăm ce contează, de fapt, atunci când asociem materialele cu cerințele de precizie.

Aluminiu, oțel și aliaje speciale comparate

Înțelegerea diferențelor fundamentale dintre familiile de materiale transformă modul în care abordați deciziile privind prelucrarea foilor metalice. În loc să vă bazați exclusiv pe recomandările fabricanților, veți fi pregătiți să conduceți aceste discuții dintr-o perspectivă informată.

Aliaje de aluminiu oferă un raport excepțional rezistență-pe-greutate – adesea factorul decisiv pentru aplicațiile din domeniul aerospațial, automotive și al echipamentelor electronice portabile. Grade populare, cum ar fi aluminiul 6061, oferă proprietăți mecanice bune împreună cu o sudabilitate excelentă, în timp ce 5052 oferă o rezistență superioară la coroziune în medii marine.

Considerente cheie pentru selecția aluminiului:

• Gradele tratate termic versus cele netratate termic influențează opțiunile de post-prelucrare
• aliajele seriei 5000 (aliate cu magneziu) oferă cea mai bună rezistență la coroziune fără tratament termic
• aliajele seriei 6000 (aliate cu magneziu-siliciu) echilibrează formabilitatea cu o rezistență moderată
• aliajele seriei 7000 (aliate cu zinc) oferă cea mai mare rezistență, dar necesită proceduri de sudare atente
• Gama tipică de grosimi pentru lucrări de precizie: 0,020" până la 0,250" (0,5 mm până la 6 mm)

Oțel inoxidabil combinează rezistența la coroziune cu rezistența structurală – făcând-o esențială pentru echipamentele destinate prelucrării alimentelor, dispozitivele medicale și manipulării substanțelor chimice. Calitățile austenitice 304 și 316 domină aplicațiile de precizie, iar oțelul inoxidabil 316 adaugă molibden pentru o rezistență îmbunătățită la cloruri și acizi neoxidanți.

Principalele criterii de selecție a oțelului inoxidabil:

• calitatea 304 satisface în mod eficient din punct de vedere al costurilor majoritatea cerințelor generale de rezistență la coroziune
• calitatea 316 este esențială în cazul expunerii la apă de mare, procesării chimice sau aplicațiilor farmaceutice
• Întărirea prin deformare la rece în timpul prelucrării foilor metalice necesită unelte și regimuri de avans adecvate
• Pasivarea după fabricare restabilește stratul protector de oxid
• Gama tipică de grosimi pentru lucrări de precizie: 0,015" până la 0,187" (0,4 mm până la 4,8 mm)

Oțel carbon rămâne materialul de bază atunci când rezistența la coroziune nu este esențială. Calitățile cu conținut scăzut de carbon, cum ar fi DC01, oferă o formabilitate și sudabilitate excepționale, în timp ce oțelurile cu conținut mediu de carbon asigură o rezistență superioară pentru aplicații structurale. Compromisul? Aceste materiale necesită straturi de protecție sau medii controlate pentru a preveni oxidarea.

Considerente cheie pentru selecția oțelului carbon:

• Calitățile cu conținut scăzut de carbon (sub 0,25% carbon) maximizează formabilitatea și calitatea sudurii
• Calitățile cu conținut mediu de carbon (0,25%–0,50%) măresc duritatea, dar reduc ductilitatea
• Laminarea la cald versus laminarea la rece influențează finisajul suprafeței și consistența dimensională
• Tratamentele de decapare și ungere protejează împotriva coroziunii în timpul depozitării
• Gama tipică de grosimi pentru lucrări de precizie: 0,024" până la 0,375" (0,6 mm până la 9,5 mm)

Aliaje de cupru sunt utilizate în aplicații specializate care necesită conductivitate termică, conductivitate electrică sau proprietăți antimicrobiene. Deși sunt mai scumpe decât alternativele din oțel, cuprul și alama oferă caracteristici de performanță unice, imposibil de replicat cu alte materiale.

Principalele criterii de selecție a aliajelor de cupru:

• Cuprul pur oferă cea mai ridicată conductivitate electrică și termică
• Alama (cupru-zinc) îmbunătățește prelucrabilitatea, păstrând în același timp o bună rezistență la coroziune
• Bronzul (cupru-estan) oferă o excelentă rezistență la uzură în aplicațiile cu contact alunecător
• Tendința de deformare necesită manipulare atentă în timpul operațiunilor de prelucrare a foilor metalice
• Gama tipică de grosime pentru lucrări de precizie: 0,010″ până la 0,125″ (0,25 mm până la 3 mm)

Potrivirea proprietăților materialelor la cerințele aplicației

Sună complicat? Realitatea este simplă, odată ce corelezi proprietățile materialelor cu cerințele reale ale aplicației tale. Această tabelă de comparație sintetizează factorii esențiali care determină deciziile privind fabricarea pieselor metalice:

Familia materială	Formabilitate	Rezistență la coroziune	Raport rezistență-greutate	Cost relativ	Aplicații ideale
Aluminiu 5052	Excelent	Excelent (grad marin)	Înaltelor	Mediu	Învelișuri marine, rezervoare de combustibil, panouri de semnalizare
Aluminiu 6061	Bun	Bun	Înaltelor	Mediu	Cadre structurale, suporturi pentru industria auto și aeronautică
304 oțel inoxidabil	Bun	Excelent	Moderat	Înaltelor	Echipamente pentru industria alimentară, aplicații arhitecturale, dispozitive medicale
316 din oțel	Bun	Superior (rezistență chimică)	Moderat	Foarte sus	Industrie farmaceutică, marină, prelucrarea produselor chimice
Oțel cu conținut scăzut de carbon DC01	Excelent	Slabă (necesită acoperire)	Scăzut	Scăzut	Carcase, suporturi, ansambluri vopsite
Oțel structural S235JR	Bun	Slabă (necesită acoperire)	Scăzut	Scăzut	Cadre robuste, echipamente industriale
Cupru C110	Excelent	Bun	Scăzut	Foarte sus	Bară de legătură electrică, schimbătoare de căldură
Alamă C260	Bun	Bun	Scăzut	Înaltelor	Elemente decorative de fixare, conectori electrici

Când evaluați materialele pentru aplicații de deformare precisă a foilor metalice, puneți-vă aceste întrebări esențiale:

• În ce mediu va funcționa această piesă? Umiditatea, substanțele chimice și temperaturile extreme reduc rapid opțiunile disponibile.
• Ce forțe va suporta piesa? Sarcinile statice, solicitările dinamice și ciclurile de oboseală impun o rezistență adecvată a materialului.
• Cât de stricte sunt constrângerile privind greutatea? În domeniul aerospațial și pentru dispozitivele portabile, costul suplimentar al aluminiului este adesea justificat.
• Ce tip de finisare de suprafață necesită aplicația? Oțelul inoxidabil păstrează aspectul estetic; oțelul carbon necesită învelișuri protectoare.
• Care este volumul de producție? Volumele mai mari pot justifica utilizarea aliajelor speciale care reduc operațiile secundare.

Grosimea materialului influențează, de asemenea, direct capacitățile de precizie. Materialele mai subțiri (sub 0,040"/1 mm) necesită o manipulare mai atentă în timpul prelucrării tablelor metalice pentru a preveni deformarea. Materialele mai groase (peste 0,125"/3 mm) necesită forțe mai mari de deformare și pot limita complexitatea geometrică. Specificațiile echipamentelor fabricantului dumneavoastră determină, în final, domeniile de grosime pe care le poate prelucra în limitele toleranțelor de precizie.

După ce ați clarificat selecția materialelor, următoarea dvs. decizie esențială constă în transformarea intenției de proiectare într-o geometrie realizabilă din punct de vedere al fabricației – unde principiile Proiectării pentru Fabricabilitate previn erorile costisitoare înainte ca acestea să apară.

Principii de Proiectare pentru Fabricabilitate care asigură precizia

Ați selectat procesul de fabricație și ați ales materialul ideal. Acum vine un punct de decizie care separă proiectele de metal subțire de precizie de succes de ciclurile costisitoare de refacere – geometria proiectului dvs. Iată adevărul neplăcut: nici măcar cel mai capabil fabricant de piese din metal subțire de precizie nu poate depăși deficiențele fundamentale ale proiectării. Deciziile pe care le luați în etapa CAD determină direct dacă piesele dvs. ating toleranțele țintă sau necesită modificări costisitoare.

Proiectarea pentru fabricabilitate (DFM) nu are ca scop limitarea creativității dumneavoastră, ci înțelegerea modului în care materialele fizice se comportă în timpul operațiunilor de deformare. Când proiectați ținând cont de constrângerile de fabricație, obțineți o producție mai rapidă, toleranțe mai strânse și costuri semnificativ mai mici. Să analizăm regulile specifice care fac posibilă producția precisă a pieselor metalice.

Reguli privind raza de îndoire și poziționarea găurilor

Imaginați-vă că încercați să îndoiți o bucată de carton prea brusc – suprafața exterioară se crapa, în timp ce cea interioară se îndoaie. Metalul se comportă în mod similar. Fiecare îndoire generează tensiuni care pot compromite integritatea piesei dumneavoastră dacă ignorați limitele materialelor.

Cerințe privind raza minimă de îndoire

Curba interioară a îndoiturii dvs. trebuie să corespundă sau să depășească grosimea materialului. Această regulă, aparent simplă, previne fisurarea în vârful îndoiturii și asigură unghiuri constante pe întreaga serie de producție. Conform ghidurilor de fabricație ale companiei Norck, standardizarea razelor de îndoire în cadrul proiectului dvs. permite prelucrătorilor să utilizeze un singur scule pentru fiecare pliere – reducând astfel timpul de configurare și costurile proiectului.

• Oțel și aluminiu: Raza minimă de îndoire interioară este egală cu 1× grosimea materialului
• Din oțel inoxidabil: Raza minimă de îndoire interioară este egală cu 1,5×–2× grosimea materialului (datorită întăririi prin deformare)
• Materiale în stare dură: Pot necesita o rază de 3×–4× grosimea materialului, în funcție de aliaj
• Avantajul consistenței: Utilizarea unor raze de îndoire uniforme în întregul proiect reduce schimbările de scule

Cerințe privind distanța dintre gaură și linia de îndoire

Atunci când plasați o gaură prea aproape de linia de îndoire, forța de deformare distorsionează gaura într-o formă ovală. Rezultatul? Elementele de fixare nu mai intră în gaură, alinierea eșuează și asamblarea devine imposibilă fără reprelucrare.

Regula esențială: mențineți o distanță minimă de de două ori grosimea materialului plus raza de îndoire între marginea oricărui orificiu și linia cea mai apropiată de îndoire. Pentru o piesă cu grosimea de 2 mm și o rază de îndoire de 2 mm, aceasta înseamnă că orificiile trebuie plasate la cel puțin 6 mm distanță de locurile de îndoire.

• Orificiile situate la o distanță mai mică decât de două ori grosimea materialului față de îndoiri se vor deforma în timpul formării
• Fantele paralele cu îndoirile necesită o distanță de siguranță și mai mare — de obicei de trei ori grosimea materialului
• Degajările conice (countersinks) din apropierea îndoirilor prezintă riscul de fisurare sau de dezaliniere în operațiunile de tăiere precisă a tablelor subțiri

Implementarea degajărilor pentru îndoire

Când linia de îndoire întâlnește o muchie plană, materialul tinde să se rupă în colț. Degajările pentru îndoire — decupări mici, dreptunghiulare sau semicirculare, la capetele liniei de îndoire — previn acest tip de defect. Proiectați degajările cu o lățime egală cu grosimea materialului și cu o adâncime care să depășească ușor linia de îndoire.

Proiectarea pentru prevenirea acumulării toleranțelor

Aici e unde proiectele de fabricație de precizie a pieselor din tablă metalică eșuează adesea: proiectanții specifică toleranțe strânse pentru caracteristici individuale, fără a lua în considerare cum se acumulează aceste toleranțe pe întreaga piesă. Când aveți cinci îndoiri, fiecare cu o toleranță unghiulară de ±0,5°, geometria finală ar putea varia cu ±2,5° — ceea ce ar putea face piesa impropice utilizării.

Ghiduri practice privind toleranțele bazată pe standarde industriale de la Factorem :

• Dimensiuni liniare (margini tăiate/decupate): ±0,010" până la ±0,020" (±0,25 mm până la ±0,5 mm)
• Diametre ale găurilor (perforate): ±0,005" până la ±0,010" (±0,13 mm până la ±0,25 mm)
• Unghiuri de îndoire: ±0,5° până la ±1° pentru operațiunile standard de îndoire la presă
• Distanțe între găuri: ±0,010" (±0,25 mm) în cadrul aceluiași desen plan
• Distanțe între îndoire și gaură: ±0,015" până la ±0,030" (±0,4 mm până la ±0,8 mm)

Strategii de prevenire a suprapunerii:

• Identificați dimensiunile critice care afectează potrivirea la asamblare și acordați prioritate toleranțelor acestora
• Utilizați suprafețele de referință (datum) ca puncte de referință pentru mai multe caracteristici
• Luați în considerare modul în care revenirea elastică (springback) afectează relațiile unghiulare dintre secțiunile îndoită
• Specificați toleranțe mai strânse doar acolo unde este necesar din punct de vedere funcțional — aplicarea excesivă a toleranțelor crește costurile

Considerente legate de direcția fibrei

Materialul din foaie metalică are o structură direcțională a fibrei rezultată din procesul de laminare — îndoirea perpendiculară pe direcția fibrei reduce în mod semnificativ riscul de fisurare. Această regulă „ascunsă” din domeniul fabricației industriale de precizie previne eșecul pieselor luni după livrare, atunci când acestea sunt supuse stresului sau ciclurilor de oboseală.

• Orientați îndoirile principale perpendicular pe direcția de laminare, ori de câte ori este posibil
• Dacă îndoirile trebuie să fie paralele cu direcția fibrei, măriți raza de îndoire cu 50%
• Specificați direcția granulației pe desene pentru aplicații critice

Cerințe privind distanța între caracteristici

Tăierea cu laser folosește o căldură intensă care poate deforma secțiunile subțiri. Ranurile înguste și elementele dispuse la distanțe mici creează zone afectate termic care compromit stabilitatea dimensională.

• Lățimea minimă a ranului: 1,5 × grosimea materialului
• Lățimea minimă a inimii dintre găuri: 2 × grosimea materialului
• Distanța minimă de la margine pentru găuri: 1 × grosimea materialului față de marginile tăiate
• Evitați „degetele” lungi și înguste care se deformează din cauza căldurii generate la tăiere

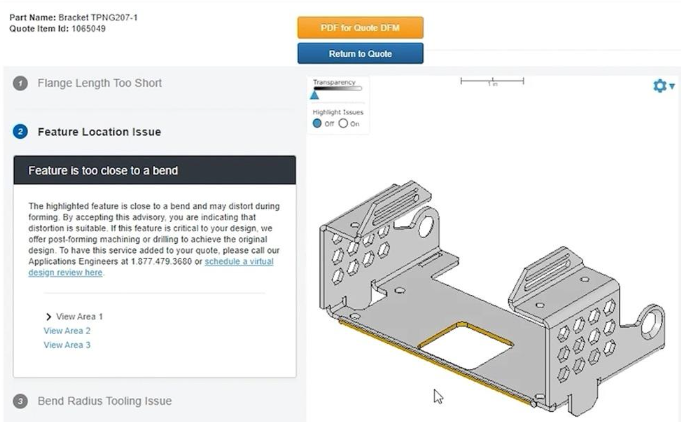

Integrarea modelării 3D și a prototipării

Producătorii moderni de piese metalice de precizie utilizează capacități avansate de inginerie care identifică problemele DFM înainte ca metalul să fie tăiat efectiv. Când furnizați modele CAD 3D, producătorii pot simula operațiunile de deformare, pot prezice compensarea revenirii elastice și pot identifica zonele potențial problematice.

O integrare eficientă a proiectării include:

• Verificarea modelului plan: Confirmați că geometria dvs. desfășurată ia în calcul corect adaosurile de îndoire
• Specificație K-factor: Comunicați calculele de îndoire specifice materialului pentru a asigura modele plane precise
• Validarea prototipului: Producția primului articol identifică problemele legate de toleranțe înainte de lansarea producției în serie
• Bucla de feedback DFM: Revizuirea colaborativă cu fabricanții optimizează proiectele pentru echipamentele lor specifice

Cei mai capabili parteneri specializați în prelucrarea precisă a tablelor metalice oferă analiza DFM ca parte integrantă a procesului de ofertare. Aceștia vor identifica eventualele probleme — găuri prea apropiate de zonele de îndoire, lungimi insuficiente ale flanșelor, indicații de toleranță problematice — înainte ca dumneavoastră să vă angajați în realizarea sculelor de producție.

Aplicarea acestor principii DFM plasează proiectul dumneavoastră pe o cale de succes. Dar cum puteți ști când prelucrarea tablelor metalice este alegerea potrivită comparativ cu prelucrarea prin strunjire/frezare de precizie? Următoarea secțiune oferă un cadru clar de luare a deciziilor pentru abordarea acestei întrebări esențiale.

Cadru decizional: Prelucrarea precisă a tablelor metalice vs. Prelucrarea precisă prin strunjire/frezare

Ați stăpânit principiile DFM pentru tablă de oțel. Dar iată o întrebare care oprește mulți ingineri în drumul lor: ar trebui acest element să fie chiar din tablă de oțel? Uneori, răspunsul este nu — iar recunoașterea momentului în care prelucrarea prin strunjire de precizie este mai potrivită poate economisi timp și bani semnificativi.

Fabricarea metalică înseamnă transformarea materialelor brute în componente finite prin diverse procese. Atât fabricarea precisă a tablelor metalice, cât și prelucrarea prin strunjire CNC se încadrează în această categorie, dar rezolvă probleme fundamental diferite. Înțelegerea domeniilor în care fiecare metodă dă cele mai bune rezultate — și a celor în care întâmpină dificultăți — vă permite să specificați, de la început, abordarea optimă.

Cazuri în care fabricarea din tablă de oțel depășește prelucrarea prin strunjire

Imaginați-vă că aveți nevoie de 500 de carcase ușoare, cu pereți subțiri și multiple elemente de îndoire. Prelucrarea fiecăreia dintr-un bloc masiv ar duce la o pierdere enormă de material și ar dura o eternitate. Fabricarea din tablă de oțel oferă aceste piese mai rapid, mai ieftin și cu un impact ambiental redus.

Prelucrarea precisă a metalelor prin metode de tablă metalică este excelentă atunci când proiectul dumneavoastră implică:

• Structuri cu pereți subțiri: Componentele cu grosimea pereților sub 6 mm sunt candidați naturali pentru deformare, nu pentru îndepărtarea materialului
• Geometrii goale: Carcasele, carcasele de protecție și structurile în formă de cutie se realizează eficient din materiale plate
• Volume de producție medii până la mari: Costul pe unitate scade dramatic odată ce sculele au fost realizate
• Aplicații critice după greutate: Componentele din tablă metalică obțin rezistență fără a necesita volumul masiv de material solid
• Designuri scalabile: Asamblările modulare și iterațiile de design se implementează rapid

Conform analizei industriale efectuate de Boona Prototypes, fabricarea din tablă metalică utilizează dispoziții optimizate de așezare (nesting) care minimizează deșeurile – ceea ce o face semnificativ mai eficientă din punct de vedere al consumului de material decât procesele de prelucrare prin așchiere. Atunci când lucrați cu materiale costisitoare, cum ar fi oțelul inoxidabil sau aliajele de cupru, această eficiență se traduce direct în economii de costuri.

Aplicațiile ideale pentru prelucrarea foii de tablă includ:

• Carcase electrice și cutii de comandă
• Panouri pentru caroserii auto și bride structurale
• Componente ale sistemelor HVAC și conducte
• Carcase pentru calculatoare și carcase pentru servere
• Suporturi și cadre industriale de montare

Când prelucrarea cu precizie ia conducerea

Acum inversați scenariul. Aveți nevoie de un suport complex pentru industria aerospațială, cu canale interne, suprafețe de montare cu toleranțe strânse și elemente pe mai multe fețe. Perforarea și îndoirea foilor de tablă nu pot realiza, pur și simplu, această geometrie. Prelucrarea cu precizie a foilor de tablă – în special frezarea și strunjirea CNC – devin esențiale.

Fabricarea metalică și prelucrarea se diferențiază cel mai clar în funcție de următorii factori:

• Acuratețe dimensională: Prelucrarea CNC atinge toleranțe de ±0,01 mm, comparativ cu ±0,5 mm pentru operațiunile tipice de prelucrare a foilor de tablă
• Geometrii complexe 3D: Cavitățile interne, degajările și elementele pe mai multe axe necesită eliminarea materialului
• Materiale groase sau neformabile: Oțelurile călite și unele aliaje rezistă îndoirii, dar se prelucrează bine
• Cerințe privind calitatea suprafeței: Prelucrarea mecanică oferă direct de pe mașină o rugozitate Ra ≤ 0,8 µm
• Prototipuri funcionale: Testarea geometriilor complexe înainte de a trece la dotarea de producție

Aplicațiile ideale de prelucrare mecanică de precizie includ:

• Componente structurale pentru industria aerospațială și de apărare
• Carcase pentru dispozitive medicale și componente implantabile
• Suporturi pentru senzori și dispozitive de fixare de precizie în robotică
• Carcase pentru echipamente optice și instrumente de măsură
• Suporturi pentru motoare și piese auto de înaltă performanță

Comparație directă

Această comparație detaliată clarifică exact unde oferă fiecare metodă rezultate optime pentru proiectele de fabricație precisă a metalelor:

Criterii	Prelucrare precisă tablă	Prelucrarea CNC de precizie
Potrivirea geometriei piesei	Structuri subțiri, goale, cu elemente îndoite, modele plane cu decupaje	Forme complexe 3D, cavități interne, elemente cu multiple axe, componente solide
Intervalul de toleranță tipic	precizie standard ±0,25 mm până la ±0,5 mm; ±0,13 mm realizabilă	precizie standard ±0,01 mm până la ±0,05 mm; mai strictă cu echipamente specializate
Utilizare material	eficiență de 85–95 % cu dispunere optimizată	eficiență tipică de 40–60 %; deșeuri semnificative de așchii din procesul substractiv
Cost la volum mic (1–50 de bucăți)	Moderat – investiție minimă în scule	Cost mai ridicat pe unitate, dar fără costuri pentru scule; ideal pentru prototipuri
Cost la volum mediu (50–500 de bucăți)	Costuri mai mici pe unitate; vitezele de formare reduc necesarul de forță de muncă	Costuri mai mari pe unitate; timpul de ciclu limitează debitul
Cost la volum mare (500+ unități)	Semnificativ mai scăzut; producție înaltă viteză	Mult mai ridicat; fiecare piesă necesită un ciclu complet de prelucrare mecanică
Timpul obișnuit de livrare	1–3 săptămâni pentru producție; câteva zile pentru piese simple	2–4 săptămâni în mod obișnuit; piesele complexe necesită mai mult timp
Calitatea finisajului superficial	Poate necesita finisare secundară (pulverizare cu pudră, lustruire)	Finisare excelentă direct din mașină; se poate obține o rugozitate Ra ≤ 0,8 µm
Flexibilitate în proiectare	Limitat de constrângerile de formare și de geometria îndoirii	Libertate geometrică aproape nelimitată în cadrul volumului de lucru al mașinii

Abordări hibride pentru componente complexe

Iată ce mulți ingineri ratează: nu trebuie întotdeauna să alegeți una sau alta. Cercetarea prezentată la Conferința Internațională ASME de Știință și Inginerie a Producției subliniază modul în care combinarea procedeelor de îndoire, fabricare aditivă și prelucrare mecanică permite obținerea unor rezultate imposibil de atins cu oricare dintre aceste metode luate separat.

Fabricarea hibridă combină în mod strategic tehnici de prelucrare precisă a metalelor pentru a optimiza atât costurile, cât și performanța. Luați în considerare aceste aplicații din lumea reală:

• Carcasă din tablă metalică cu inserții prelucrate mecanic: Carcasele se realizează rapid din materiale laminate, în timp ce filetele și elementele de aliniere sunt prelucrate mecanic la toleranțe strânse
• Dissipatoare de căldură prelucrate mecanic montate în ansambluri din tablă metalică: Geometria complexă necesară gestionării termice este prelucrată mecanic, apoi integrată în componente structurale deformate
• Structuri îndoite cu suprafețe de montare prelucrate: Formarea din foaie creează forma generală; prelucrarea ulterioară asigură dimensiunile critice ale interfeței

Abordarea hibridă reduce costul total, păstrând în același timp precizia acolo unde este cea mai importantă. O carcasă integral prelucrată ar putea costa de trei ori mai mult decât o variantă din tablă de oțel cu elemente selectiv prelucrate — oferind în același timp o performanță funcțională identică.

Când evaluați proiectul dumneavoastră, puneți-vă aceste întrebări decisive:

• Necesită geometria elemente interioare sau subcoturi? → Prelucrare mecanică
• Sunt pereții subțiri în raport cu dimensiunea totală a piesei? → Tablă de oțel
• Este volumul de producție peste 100 de unități? → Tabla de oțel este probabil avantajoasă din punct de vedere al costurilor
• Necesită anumite caracteristici toleranțe sub ±0,1 mm? → Luați în considerare abordarea hibridă
• Este finisarea suprafeței esențială fără operații secundare? → Avantajul prelucrării mecanice

După ce ați ales metoda de fabricație, următoarea decizie esențială constă în verificarea faptului că partenerul dumneavoastră de fabricație poate, într-adevăr, oferi precizia de care aveți nevoie. Standardele de calitate și certificatele reprezintă cadrul care asigură această încredere.

Standardele de calitate și cerințele de certificare explicate

Ați ales metoda corectă de fabricație și ați proiectat produsul ținând cont de posibilitățile de fabricație. Totuși, iată o întrebare care diferențiază companiile fiabile de prelucrare a tablelor metalice cu precizie de cele riscante: cum verificați dacă un prelucrator poate, într-adevăr, livra calitatea pe care o promite? Certificatele și standardele de calitate oferă răspunsul — totuși, majoritatea cumpărătorilor nu înțeleg pe deplin ce înseamnă aceste calificări pentru proiectele lor.

Controlul calității în prelucrarea CNC a foilor de metal nu este doar o inspecție finală înainte de expediere. Este o abordare sistematică care acoperă întreaga perioadă, de la validarea proiectului până la livrare – cu puncte de control documentate care identifică problemele înainte ca acestea să se transforme în defecțiuni costisitoare. Să analizăm ce cerințe impun de fapt aceste standarde și de ce sunt esențiale pentru obținerea rezultatelor dvs. de precizie.

Înțelegerea certificărilor ISO și a celor specifice industriei

Când vedeți menționat pe site-ul unui operator de prelucrare „Certificat conform ISO 9001”, ce garantează de fapt această certificare? ISO 9001:2015 stabilește cerințele fundamentale ale sistemului de management al calității (SMC), aplicabile în toate domeniile de activitate. Ghidurile de certificare ale NSF International , acest standard se aplică oricărei organizații, indiferent de mărimea acesteia, de domeniul de activitate sau de produsele și serviciile pe care le oferă.

Cerințe esențiale ale ISO 9001:2015:

• Politica documentată privind calitatea: Angajament scris față de obiectivele de calitate și îmbunătățirea continuă
• Abordare bazată pe procese: Proceduri definite pentru toate operațiunile de prelucrare precisă a foilor de metal, cu rezultate măsurabile
• Gândire bazată pe risc: Identificarea sistematică și atenuarea potențialelor probleme de calitate
• Concentrarea pe client: Mecanisme pentru captarea cerințelor și măsurarea gradului de satisfacție
• Audit intern: Autoevaluări regulate în raport cu cerințele sistemului de management al calității (SMC)
• Revizuirea conducerii: Implicarea conducerii în analiza performanței privind calitatea

Pentru nevoile generale de fabricație, certificarea ISO 9001 indică faptul că o companie de produse metalice de precizie a implementat controale sistematice ale calității. Totuși, anumite industrii cer standarde mai riguroase.

IATF 16949 pentru aplicații auto

Dacă componentele dvs. de tablă metalică de precizie sunt destinate utilizării în industria auto, certificarea IATF 16949 devine esențială. Această normă se bazează pe ISO 9001, introducând cerințe specifice industriei auto — ceea ce înseamnă că nu puteți obține certificarea IATF 16949 fără a îndeplini mai întâi standardele ISO 9001.

Ce face ca IATF 16949 să fie mai exigentă?

• Managementul siguranței produselor: Procese documentate pe întreaga durată a ciclului de viață al produsului, cu aprobări pe mai multe niveluri și complet traceabile
• Cerința privind instrumentele de bază AIAG: Utilizarea obligatorie a Procesului de Aprobare a Pieselor pentru Producție (PPAP), Analizei Modurilor de Defecțiune și a Efectelor (FMEA), Analizei Sistemului de Măsurare (MSA) și Controlului Statistic al Proceselor (SPC)
• Programe de dezvoltare a furnizorilor: Audituri de părțile terțe și monitorizare activă a calității furnizorilor
• Cerințe specifice clienților (CSRs): Integrarea cerințelor individuale ale producătorilor de echipamente originale (OEM) în sistemul de calitate
• Audituri interne îmbunătățite: Audituri ale sistemului de management al calității (QMS), audituri ale proceselor de fabricație și audituri ale produselor – nu doar verificări de conformitate

Eliberarea certificării IATF 16949 presupune producerea de materiale incluse în vehiculele finale, menținerea unui acord activ cu un client din domeniul automotive și existența unor date documentate privind producția pe o perioadă de 12 luni. Aceste reguli asigură faptul că certificarea rămâne specifică furnizorilor activi din domeniul automotive – o firmă specializată în prelucrări de precizie care deserveste exclusiv clienți industriali nu ar îndeplini aceste condiții.

Metode de control al calității care garantează precizia

Certificările stabilesc cadrul. Totuși, ceea ce se întâmplă pe linia de producție determină dacă piesele dvs. respectă specificațiile. Conform cercetărilor privind controlul calității realizate de HiTech Digital, un control eficient al calității acoperă întreaga ciclu, de la proiectare până la livrare, cu puncte de verificare specifice în fiecare etapă.

Puncte cheie de control al calității pe parcursul fabricației:

• Inspecția Materialelor Primite: Verificarea certificatelor de material, a măsurătorilor de grosime și a stării suprafeței înainte de prelucrare
• Inspecția primei piese: Verificarea completă a dimensiunilor pieselor din prima serie de producție în raport cu specificațiile
• Monitorizare în timpul procesului: Controlul statistic al procesului pentru urmărirea dimensiunilor critice în timpul rulărilor de producție
• Verificarea post-formare: Măsurători unghiulare după operațiunile de îndoire pentru a confirma compensarea revenirii elastice
• Validare asamblare: Verificări de potrivire și teste funcționale ale componentelor sudate sau asamblate
• Inspeție finală: Audit dimensional complet și examinare vizuală înainte de ambalare
• Pachet de documentație: Certificatul de material, rapoartele de inspecție și datele dimensionale însoțesc livrarea

Defecte comune ale produselor de tablă subțire de precizie și modalități de prevenire

Înțelegerea a ceea ce poate merge greșit vă ajută să evaluați competențele furnizorului de servicii de fabricație și să specificați cerințele adecvate de calitate. Mai jos sunt enumerate defectele pe care producătorii de produse de tablă subțire de precizie, inclusiv fabricanții similari, trebuie să le prevină activ:

Tip defect	Cauzele principale	Strategii de prevenire
Variație dimensională	Uzură a sculelor, dilatare termică, compensare incorectă a revenirii elastice	Inspectarea regulată a sculelor, medii cu temperatură controlată, date empirice privind revenirea elastică în funcție de material
Scratch-uri pe suprafață	Deteriorare prin manipulare, urme lăsate de matriță, scule contaminate	Folosirea unor filme protectoare în timpul prelucrării, scule dedicate pentru suprafețele vizibile, proceduri de manipulare curată
Fisurare la îndoire	Rază de îndoire insuficientă, îndoire paralelă cu direcția fibrelor, material prea dur	Revizuire DFM pentru raze minime, specificarea direcției fibrelor, verificarea certificatelor de material
Deformare a găurilor	Punțiere prea aproape de zonele îndoite, joc insuficient, scule uzate	Respectarea regulilor privind distanța dintre gaură și zonă îndoită, programe de întreținere a sculelor, selectarea corectă a jocului matriței
Defecte de sudură	Suprafețe contaminate, parametri incorecți, penetrare insuficientă	Proceduri de pregătire a suprafeței, proceduri de sudură calificate, încercări distructive ale eșantioanelor
Probleme de planitate	Tensiuni reziduale din tăiere, distribuție neuniformă a căldurii, amplasare incorectă a pieselor pe foaie	Tăieturi de reducere a tensiunilor în desenele plane, secvențe optimizate de tăiere, nivelare post-procesare, atunci când este necesară

Diferența dintre companiile capabile și cele excepționale de prelucrare a tablelor subțiri constă în modul în care abordează în mod proactiv aceste moduri de defectare. Un producător care utilizează metodologii predictive de control al calității – concentrându-se pe prevenirea defectelor, nu doar pe detectarea acestora – obține în mod constant rezultate superioare.

Când evaluați potențialii parteneri, puneți întrebări specifice privind abordarea lor în domeniul calității: Ce metode statistice folosesc pentru monitorizarea proceselor? Cum validează compensarea revenirii elastice pentru materialele dvs. specifice? Care este rata de reușită la prima încercare? Aceste întrebări dezvăluie dacă certificatele se traduc într-o disciplină reală de fabricație.

Standardele de calitate stabilesc încrederea – dar factorii de cost determină, în cele din urmă, fezabilitatea proiectului. Înțelegerea economiei fabricației de precizie vă ajută să echilibrați cerințele de calitate cu constrângerile bugetare.

Înțelegerea factorilor de cost în fabricația de precizie

Ați validat standardele de calitate și ați confirmat capacitățile furnizorului de prelucrare. Acum vine conversația pe care cei mai mulți furnizori o evită în totalitate – ce anume determină, de fapt, costul proiectului dvs. de fabricație de precizie a pieselor din tablă? Înțelegerea acestei economii vă permite să faceți compromisuri mai bine fundamentate între cerințele de toleranță, alegerile de materiale și volumele de producție.

Iată realitatea: prețul pe care îl primiți într-o ofertă reflectă zeci de decizii interconectate. Unele dintre acestea sunt sub controlul dumneavoastră direct, prin alegerile de proiectare. Altele depind de cantitățile comandate și de momentul plasării comenzii. Să analizăm exact unde se direcționează banii dumneavoastră — și cum puteți optimiza fiecare factor.

Economia prototipului versus cea a seriei de producție

Profilul financiar al realizării unui singur prototip versus cel al fabricării a mii de piese de serie nu ar putea fi mai diferit. Conform analizei de costuri efectuate de Mingli Metal , este frecvent ca costul pe unitate în producția de masă să fie cu 50 % până la 80 % mai mic decât costul unui singur prototip. De ce o diferență atât de semnificativă?

Factorii care determină costul prototipului:

• Timpul de pregătire domină: Programarea echipamentelor CNC, realizarea dispozitivelor și configurarea sculelor pentru presa de îndoit necesită același timp pentru o singură piesă ca și pentru o sută de piese
• Fără reduceri pentru cantități mari: Furnizorii de materiale aplică tarife suplimentare pentru cantități mici
• Muncă mai mare pe unitate: Operatorii petrec o proporție mai mare de timp manipulând, inspectând și ambalând piese individuale
• Revizia inginerescă: Inspecia primei piese și analiza DFM adaugă costuri inițiale

Economia seriei de producție:

• Amortizarea costurilor de configurare: Costurile fixe distribuite pe sute sau mii de unități reduc în mod semnificativ prețul pe piesă
• Eficiența materialelor: Comenzile mai mari permit configurări optimizate de așezare (nesting) care minimizează deșeurile
• Optimizarea Proceselor: Operatorii își perfecționează tehnicile pe durata unor serii extinse, crescând productivitatea
• Prețuri pe volume: Achizițiile în cantități mari de materiale și prelucrarea automatizată a produselor metalice reduc costurile materiei prime

Când căutați un furnizor de fabricație precisă din tablă metalică în apropierea mea, întrebați potențialii parteneri despre punctele lor de echilibru. Mulți fabricanți oferă reduceri semnificative de preț începând cu 50 de unități, cu reduceri și mai mari la 250, 500 și respectiv peste 1.000 de unități. Înțelegerea acestor praguri vă ajută să planificați cantitățile comandate în mod strategic.

Drumul de la prototip la producție implică, de asemenea, și considerente legate de cronometrare. Prototiparea rapidă poate furniza piese funcționale în 3–5 zile, în timp ce echipamentele de producție și validarea proceselor pot necesita 2–4 săptămâni de pregătire. Companii precum Precision Metal Fab Inc. echilibrează viteza cu investițiile necesare pentru configurare — accelerarea realizării echipamentelor de producție generează, de obicei, costuri mai mari decât economiile de timp obținute.

Factori ascunși de cost care afectează bugetul dumneavoastră

În afară de articolele evidente de cheltuieli, mai mulți factori influențează în mod semnificativ costul total al proiectului dumneavoastră. Conform analizei costurilor efectuate de TMCO, înțelegerea acestor variabile ajută la evitarea surprizelor bugetare.

Impactul selecției materialelor:

• Oțelul inoxidabil costă de 2–3 ori mai mult decât oțelul carbon pe kilogram
• Aliajele speciale pot necesita termene mai lungi de livrare și cantități minime de comandă
• Materialele mai groase măresc durata operațiunii de tăiere, forța necesară pentru deformare și greutatea la transport
• Materialele pre-finisate (aluminiu anodizat, oțel zincat) reduc operațiunile secundare, dar au un cost mai mare inițial

Specificații privind toleranțele:

• Toleranțele mai strânse necesită viteze de prelucrare mai lente și inspecții mai frecvente
• Precizia care depășește capacitățile standard poate necesita operații suplimentare de prelucrare mecanică
• Aplicarea unor toleranțe excesiv de strânse la caracteristici necritice adaugă costuri fără beneficii funcționale
• Specificați toleranțe strânse doar acolo unde asamblarea sau funcționalitatea le impun

Cerințe privind finisarea:

• Stratul de pudră adaugă 0,50–2,00 USD pe picior pătrat, în funcție de complexitate
• Anodizarea aluminiului implică o prelucrare chimică cu taxe minime pe lot
• Operațiunile de placare (zinc, nichel, crom) necesită instalații specializate
• Lustruirea și perierea suprafețelor vizibile adaugă etape laborioase

Factori de complexitate în proiectare:

• Multiplele operații de îndoire măresc timpul de configurare al presei de îndoit
• Uneltele personalizate pentru perforarea tablelor metalice pot necesita taxe unice de fabricație
• Modelele complexe de tăiere cu laser prelungesc timpul de procesare
• Asamblările sudate adaugă cerințe privind forța de muncă calificată și inspecția

Strategii de optimizare a costurilor:

• Standardizați razele de îndoire în cadrul proiectului dumneavoastră pentru a minimiza schimbările de scule
• Utilizați grosimi standard de material, nu grosimi personalizate
• Proiectați pentru compatibilitatea cu fabricarea automatizată a tablelor metalice, acolo unde volumul o justifică
• Combinați mai multe piese într-o singură expediere pentru a reduce costurile de transport
• Furnizați modele CAD complete în 3D pentru a simplifica programarea și a reduce durata de elaborare a ofertelor
• Luați în considerare o analiză „Design pentru fabricabilitate” în faza de prototipare pentru a optimiza costurile de producție

Costul total de livrare depășește factura furnizată de operatorul de prelucrare. Pentru operațiunile de prelucrare precisă a foilor metalice care deservesc clienți globali, factori precum termenii de transport internațional, taxele vamale și costurile de stocare au un impact semnificativ asupra economiei proiectului. Clarificați aceste responsabilități din faza inițială — în special atunci când comparați ofertele furnizate de furnizori naționali cu cele ale furnizorilor din străinătate.

Odată ce factorii de cost sunt înțeleși, sunteți pregătit să evaluați partenerii de prelucrare pe baza atât a capacităților lor, cât și a valorii adăugate. Decizia finală — selectarea partenerului potrivit pentru prelucrarea precisă — determină dacă întreaga dvs. planificare atentă se va concretiza în rezultate de succes ale proiectului.

Selectarea partenerului potrivit pentru prelucrarea precisă

Ați luat şapte decizii critice – de la selecția procesului până la alegerea materialelor, de la principiile DFM până la standardele de calitate. Acum vine decizia care determină dacă toată această planificare atentă produce, într-adevăr, rezultate: alegerea fabricantului potrivit de piese de precizie. Această parteneriată influențează totul, de la viteza de realizare a prototipurilor până la consistența producției, iar o alegere greșită costă mult mai mult decât doar bani.

Iată adevărul neplăcut: mulți fabricanți afirmă că dispun de capacități de precizie pe care, de fapt, nu le pot oferi. Listele de echipamente par impresionante pe site-urile web, dar performanța reală depinde de disciplina aplicării proceselor, de expertiza inginerescă și de angajamentul organizațional față de calitate. Să analizăm exact cum să distingem atelierele autentice de prelucrare a tablelor metalice de precizie de cele care se mulțumesc doar să vorbească despre ele.

Lista de verificare pentru evaluarea capacităților fabricanților

Înainte de a solicita oferte, evaluați potențialii parteneri în funcție de aceste criterii esențiale. Conform recomandărilor din domeniul achizițiilor, elaborate de profesioniști cu experiență, procesul unui furnizor este mai important decât lista sa de echipamente.

Certificări și Sisteme de Calitate

Certificările evidențiază angajamentul organizației față de procese documentate și reproductibile. Ce trebuie să căutați:

• ISO 9001:2015 ca minim: Confirmă implementarea unui sistem de management al calității la nivel de bază
• IATF 16949 pentru industria auto: Esential pentru șasiu, suspensie și componente structurale – demonstrează rigurozitatea specifică industriei auto în domeniul calității
• Certificări specifice industriei: Pentru prelucrarea foii de tablă în domeniul medical sunt necesare documentații conforme FDA; în domeniul aerospațial se impune AS9100
• Proceduri documentate de control al calității: Inspecția primului articol, monitorizarea în timpul procesului și protocoalele de verificare finală

Pentru aplicații auto Shaoyi (Ningbo) Metal Technology reprezintă standardul de certificare pe care îl puteți aștepta – certificarea lor IATF 16949 asigură existența proceselor documentate și a trasabilității, cerute de producătorii auto (OEM) pentru componente critice din punct de vedere al siguranței.

Capacități în domeniul echipamentelor și tehnologiilor

Mașinile moderne permit toleranțe mai strânse și un debit mai rapid. Echipamentele cheie de verificat:

• Sisteme de tăiere cu laser pe fibră: Căutați valori ale puterii adecvate grosimilor materialelor dvs.
• Presuri cu Cotit CNC: Ghidajele posterioare cu mai multe axe permit secvențe complexe de îndoire cu o precizie constantă
• Masina de măsură cu coordonate (CMM): Esential pentru verificarea dimensională a produselor precise din tablă
• Capacități de sudură: Sudură TIG, MIG și robotică pentru diverse cerințe de asamblare
• Echipamente de finisare: Aplicarea internă a pudrei de acoperire, anodizarea sau placarea reduc timpul de livrare și variația calității

Suport tehnic și expertiză DFM

Cei mai buni parteneri în domeniul prelucrării tablelor nu doar construiesc proiectele dvs., ci le și îmbunătățesc. Conform analizei industriale privind prelucrarea tablelor realizate de TMCO, o prelucrare de succes începe cu ingineria, nu la mașină.

• Analiza proiectării din punctul de vedere al fabricabilității: Identificarea proactivă a acumulărilor de toleranțe, a problemelor de formabilitate și a oportunităților de optimizare a costurilor
• Sprijin CAD/CNC: Capacitatea de a lucra cu formatele native de fișiere și de a oferi verificarea desfășuratei
• Testarea prototipului: Producția primului articol cu raportare completă dimensională înainte de angajamentul de producție
• Recomandări privind materialele: Ghidare privind selecția optimă a aliajelor pentru cerințele aplicației dumneavoastră

Suportul complet DFM (Design for Manufacturability) distinge un fabricator de precizie autentic de un atelier de prelucrare la comandă. Parteneri precum Shaoyi integrează analiza DFM direct în procesul lor de ofertare, identificând eventualele probleme înainte ca acestea să devină probleme de producție.

Scalabilitate a producției

Partenerul ideal sprijină atât nevoile actuale, cât și creșterea viitoare. Evaluați:

• Capabilitățile pentru prototipuri: prototiparea rapidă în 5 zile permite cicluri mai rapide de iterație a designului
• Gama Producției: Capacitate pentru serii de volum mic specializate, prin producție în masă automatizată
• Calitate constantă la scară mare: Controlul statistic al procesului, care menține toleranțele pe întreaga durată a producției
• Gestionarea stocurilor: Programe de comenzi cadru și sisteme kanban pentru producția repetitivă

Semnale de alarmă și semnale verzi în selecția partenerilor

Experiența vă învață să recunoașteți semnele de avertizare înainte ca acestea să devină probleme ale proiectului. Iată ce indică o capacitate reală, comparativ cu lacunele care ridică îngrijorări:

Luminile verzi – Semne ale unui producător de piese de precizie de încredere:

• Livrate rapide ale ofertei: răspunsul la ofertă în 12–24 de ore indică o inginerie bine organizată și procese eficiente
• Întrebări detaliate despre aplicația dumneavoastră: Interes autentic de a înțelege cerințele funcționale, nu doar dimensiunile
• Structură transparentă de prețuri: Descompunere clară a costurilor pentru configurare, materiale, prelucrare și finisare
• Invitație la turul facilității: Încredere în a-și expune operațiunile și a vă prezenta personalul cheie
• Clienți de referință din domeniul dumneavoastră: Experiență dovedită cu aplicații și cerințe similare
• Retroalimentare proactivă DFM: Sugestii privind îmbunătățirea posibilităților de fabricație, chiar și înainte de a le cere
• Angajamente documentate privind durata de livrare: Termene realiste cu vizibilitate asupra etapelor cheie

Semne de alarmă – Indicatori de risc de urmărit:

• Afirmații vagi privind capacitățile: "Putem realiza orice", fără specificarea toleranțelor sau a proceselor
• Subcontractare excesivă: Operațiunile esențiale gestionate de subcontractanți reduc controlul calității
• Comunicare lentă sau nepreluată: Dacă comunicarea înainte de vânzare este dificilă, actualizările privind producția vor fi și mai slabe
• Reticența de a discuta procedurile de calitate: Răspunsuri evazive privind metodele de inspecție sau ratele de randament
• Prețuri semnificativ sub nivelul pieței: Cotele nerealiste indică adesea costuri ascunse sau compromisuri legate de calitate
• Lipsa sprijinului ingineresc: "Trimiteți-ne doar desenul" fără capacitate de analiză DFM
• Echipamente învechite: Deși mașinile vechi pot încă funcționa, echipamentele moderne permit o precizie superioară

Abordarea comunicării și parteneriatului

Conform ghiduri de evaluare a furnizorilor din surse industriale , gestionarea mai multor furnizori crește costurile de comunicare și riscul proiectului. Cei mai buni parteneri americani specializați în prelucrarea precisă a tablelor metalice simplifică achiziționarea dvs. prin capacități integrate.

• Punct unic de contact: Management dedicat al proiectului pe întreaga durată a producției
• Actualizări regulate privind stadiul de avans: Comunicare proactivă, nu doar răspunsuri la întrebările dumneavoastră
• Orientare spre rezolvarea problemelor: Accent pe soluții în momentul apariției unor probleme, nu pe atribuirea vinovăției
• Mentalitate orientată pe relații pe termen lung: Investiție în succesul dumneavoastră, nu doar în finalizarea tranzacției

Când evaluați opțiunile de prelucrare precisă a tablelor metalice din apropierea dumneavoastră, rețineți că proximitatea geografică oferă avantaje — vizite mai ușoare la uzină, livrare mai rapidă și comunicare simplificată. Totuși, competența și calitatea trebuie să prevaleze asupra comodității atunci când alegeți partenerul principal de fabricație.

Luarea deciziei finale

Fabricantul potrivit de piese metalice precise devine o extensie a echipei dumneavoastră de inginerie. Acesta identifică problemele de proiectare înainte de producție, sugerează alternative care reduc costurile și asigură o calitate constantă, contribuind astfel la succesul produselor dumneavoastră. Indiferent dacă aveți nevoie de prelucrare precisă a tablelor metalice pentru domeniul medical, cu documentație FDA, componente auto care necesită conformitatea IATF 16949 sau produse generale de precizie din tablă metalică pentru aplicații industriale — criteriile de evaluare rămân aceleași.

Începeți prin a solicita oferte de preț de la trei până la cinci fabricanți calificați. Comparați nu doar prețurile, ci și promptitudinea răspunsurilor, calitatea feedback-ului privind proiectarea pentru fabricație (DFM) și modul în care înțeleg în profunzime cerințele dumneavoastră. Oferta de preț cea mai mică rareori reprezintă cea mai bună valoare, dacă luați în considerare consistența calității, livrarea la timp și asistența inginerescă. Succesul dumneavoastră în domeniul fabricării de precizie a pieselor din tablă metalică depinde, în cele din urmă, de această parteneriat – alegeți cu grijă.

Întrebări frecvente despre fabricarea de precizie a pieselor din tablă metalică

1. Ce toleranțe poate atinge fabricarea de precizie a pieselor din tablă metalică?

Producția de precizie a pieselor din tablă metalică respectă în mod tipic toleranțe de ±0,005" până la ±0,010" (±0,13 mm până la ±0,25 mm), ceea ce reprezintă aproximativ de 10 ori mai strâns decât toleranțele standard de fabricație, care se situează între ±1/16" și ±1/8". Atingerea acestor specificații necesită sisteme avansate cu laser în fibră, prese de îndoit CNC cu ghidaje posterioare cu mai multe axe și un control riguros al calității, inclusiv verificarea cu mașini de măsurat cu coordonate (CMM). Pentru aplicațiile din domeniul automotive, producătorii autorizați IATF 16949, cum ar fi Shaoyi, asigură o precizie constantă prin controlul statistic al proceselor și proceduri documentate de inspecție.

2. Cum se deosebește fabricația de precizie a pieselor din tablă metalică de fabricația standard a pieselor din tablă metalică?

Diferența esențială constă în specificațiile de toleranță, gradul de sofisticare al echipamentelor și sistemele de calitate. Fabricația standard se realizează în limitele de toleranță de ±1,6 mm până la ±3,2 mm, adecvate pentru construcții sau carcase simple. Fabricația de precizie reduce aceste toleranțe la ±0,13 mm până la ±0,25 mm, utilizând tehnologia de tăiere cu laser cu fibră optică și tehnologie de îmbinare micro, mașini de măsurare tridimensionale pentru verificare, control statistic în timp real al procesului și urmăribilitate completă a materialelor. Aceasta permite realizarea de componente destinate dispozitivelor medicale, ansamblurilor aeronautice și pieselor critice pentru siguranță în industria auto, unde acuratețea dimensională influențează direct performanța.

3. Ce materiale sunt cele mai potrivite pentru aplicațiile de precizie în tablă?

Selectarea materialului depinde de cerințele aplicației dumneavoastră. Aliajele de aluminiu, cum ar fi 5052 și 6061, oferă raporturi excelente între rezistență și greutate pentru domeniile aerospațial și automotive. Oțelul inoxidabil 304 asigură o rezistență la coroziune generală într-un mod eficient din punct de vedere al costurilor, în timp ce calitatea 316 este esențială pentru medii marine, farmaceutice sau de prelucrare chimică. Oțelul carbon rămâne economic atunci când rezistența la coroziune nu este critică, dar necesită straturi de protecție. Aliajele de cupru sunt utilizate în aplicații specializate care necesită conductivitate electrică și termică. Grosimea variază în mod obișnuit între 0,5 mm și 6 mm pentru lucrări de precizie.

4. Când ar trebui să alegeți fabricarea din foaie de metal în locul prelucrării prin frezare CNC?

Prelucrarea tablelor metalice este excelentă pentru structuri cu pereți subțiri sub 6 mm, carcase goale și volume de producție medii până la mari, unde costul pe unitate scade semnificativ. Aceasta asigură o utilizare a materialului de 85–95%, comparativ cu 40–60% în cazul prelucrării prin strunjire. Alegeți prelucrarea CNC atunci când aveți nevoie de geometrii complexe 3D cu cavități interne, toleranțe sub ±0,1 mm sau finisaje superficiale excelente direct din mașină. Multe proiecte beneficiază de abordări hibride care combină structuri din tablă metalică formată cu elemente de precizie selectiv prelucrate prin strunjire.

5. Ce certificate ar trebui să dețină un fabricant de precizie pentru tablă metalică?

Certificarea ISO 9001:2015 confirmă existența unor sisteme de management al calității de bază, cu proceduri documentate și îmbunătățire continuă. Pentru componente auto, certificarea IATF 16949 este esențială, deoarece se bazează pe ISO 9001, adăugând cerințe specifice industriei auto, inclusiv metodologiile PPAP, FMEA, MSA și SPC. Aplicațiile medicale necesită documentație conform FDA, în timp ce domeniul aerospațial impune certificarea AS9100. În afara certificărilor, este necesară evaluarea practicilor reale de control al calității, inclusiv inspecția primului articol, monitorizarea în timpul procesului de producție și trasabilitatea documentată pe întreaga durată a fabricației.
