Fiecare componentă a mașinii CNC explicată: de la baza mașinii până la panoul de comandă

Înțelegerea părților esențiale ale unei mașini CNC

Imaginați-vă o mașină care poate transforma un bloc solid de metal într-un component auto de precizie, cu toleranțe măsurate în miimi de inch. Aceasta este puterea prelucrării CNC — iar totul se rezumă la înțelegerea modului în care fiecare componentă a mașinii CNC funcționează împreună într-o armonie perfectă.

Mașinile CNC (Comandă Numerică Computerizată) au devenit colțul de rezistență al producției moderne de precizie. De la componente aero-spațiale până la dispozitive medicale, aceste sisteme sofisticate se bazează pe mai multe părți interconectate pentru a oferi rezultate constante și de înaltă calitate. Totuși, ceea ce mulți oameni trec cu vederea este faptul că calitatea fiecărei componente individuale determină direct performanțele pe care le poate obține mașina dumneavoastră.

De ce contează fiecare componentă în producția de precizie

Gândiți-vă la o mașină CNC ca la o orchestră. Mandrina, axele, comenzile și cadru trebuie să funcționeze toate fără nicio defecțiune — și în sincronizare — pentru a produce un adevărat capodoperă. Când înțelegeți bazele construcției unei mașini CNC, dobândiți capacitatea de a depista probleme, de a evalua achizițiile de echipamente și de a comunica eficient cu prelucratorii și inginerii.

Fiecare componentă a unei mașini CNC își are un rol specific:

• Baza mașinii absoarbe vibrațiile și asigură stabilitatea
• Mandrina antrenează sculele de tăiere cu rotație precisă
• Ghidajele liniare asigură o mișcare lină și precisă de-a lungul fiecărei axe
• Comanda transformă proiectele digitale în mișcare fizică

Când orice componentă individuală funcționează sub performanță, se creează un efect de domino în întregul sistem. O piuliță cu bilă ușor uzată poate părea nesemnificativă — până când observați apariția unor inexactități dimensionale în piesele finite.

Precizia ieșirii dvs. CNC este la fel de bună ca cel mai slab component al sistemului. Înțelegerea modului în care fiecare piesă contribuie la întregul sistem reprezintă primul pas către atingerea excelenței în fabricație.

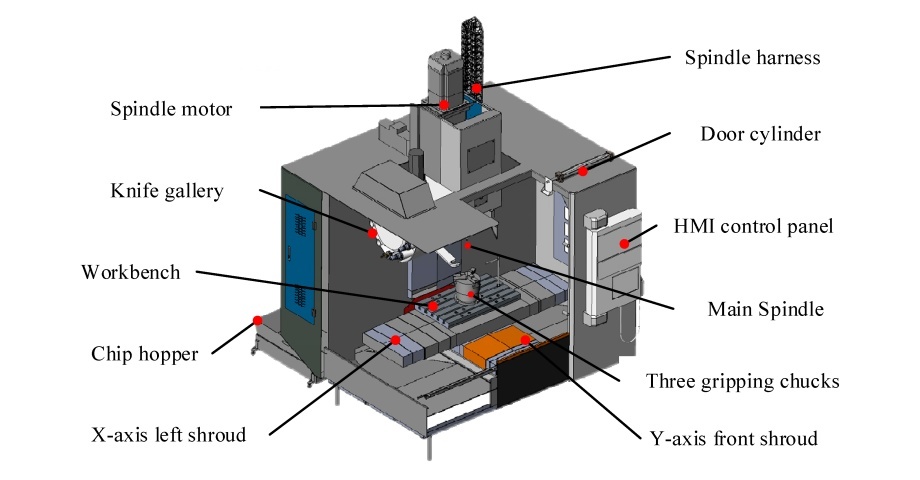

Blocurile de construcție ale prelucrării controlate prin calculator

Ce anume constituie, de fapt, componentele unei mașini CNC? În esență, orice sistem CNC include elemente structurale (baza și carcasă), componente de mișcare (axe, motoare și acționări), sistemul de așchiere (axul principal și sculele) și sistemul de comandă (controller-ul și software-ul). Aceste componente ale mașinii CNC funcționează ca un ansamblu integrat, în care semnalele circulă de la controller către motoare, transformând instrucțiunile G-code în mișcări fizice precise.

Indiferent dacă evaluați achiziționarea unei noi mașini, depanați un sistem existent sau căutați pur și simplu informații complete despre mașinile cu comandă numerică (CNC), înțelegerea acestor componente ale mașinilor vă oferă un avantaj semnificativ. Veți ști care specificații sunt cele mai importante pentru aplicațiile dvs. și care caracteristici justifică prețul ridicat.

În secțiunile următoare, vom explora în detaliu fiecare componentă majoră – de la baza mașinii (masa mașinii) până la panoul de comandă sofisticat. Veți descoperi modul în care aceste componente interacționează, ce diferențiază componentele de calitate de alternativele ieftine și cum să le întrețineți pentru o performanță optimă. Să începem cu fundația care ține totul împreună.

Baza și structura mașinii

Fiecare piesă de precizie pentru mașini începe cu o fundație stabilă. În prelucrarea prin strunjire cu comandă numerică (CNC), această fundație este baza mașinii — structura de bază care susține toate celelalte componente CNC și determină gradul de precizie cu care poate funcționa mașina dumneavoastră. Gândiți-vă așa: nu ați construi un zgârie-nori pe nisip. În mod similar, nu puteți obține o precizie la nivel de micron fără o bază care să absoarbă vibrațiile și să mențină stabilitatea dimensională sub acțiunea forțelor de așchiere.

Baza mașinii face mai mult decât doar să țină împreună părțile mașinii este baza rigidă care menține axul principal, masa de lucru și ghidajele liniare în aliniament perfect pe parcursul a mii de ore de funcționare. Când forțele de așchiere acționează asupra piesei de prelucrat, baza trebuie să reziste deformării. Când rotația axului principal generează vibrații, baza trebuie să le amortizeze înainte ca acestea să ajungă în zona de așchiere.

Turnare din fontă vs construcție cu cadru sudat din oțel

Alegerea între materialele de bază nu este doar o chestiune de cost — este vorba despre potrivirea proprietăților patului cu cerințele dumneavoastră de prelucrare. Să analizăm cele trei opțiuni principale pe care le veți întâlni la evaluarea pieselor pentru mașini de fabricație:

Fier de fier rămâne standardul industrial din motive bine întemeiate. Fonta turnată de calitate G3000 oferă capacități de amortizare de 8–10 ori mai mari decât cele ale oțelului , ceea ce înseamnă că vibrațiile sunt absorbite, nu transmise sculei de tăiere. Flacoanele de grafit din structura microscopica a fontei cenușii acționează ca amortizoare naturale ale vibrațiilor. Totuși, fonta este grea și sensibilă la dilatarea termică — factori pe care îi veți trebui să îi luați în considerare pentru aplicația specifică dumneavoastră.

Oțel sudat oferă o alternativă mai ușoară și mai rentabilă. Cadrele din oțel oferă o rigiditate excelentă și pot fi fabricate mai rapid decât componentele turnate. Compromisul? O amortizare redusă a vibrațiilor. Producătorii compensează acest dezavantaj prin adăugarea unor nervuri interne sau a unor structuri de tip sandwich cu straturi amortizoare. Oțelul este potrivit pentru aplicații în care viteza este mai importantă decât finisarea perfectă a suprafeței.

Betonul polimeric (turnare minerală) reprezintă cea mai recentă evoluție în tehnologia bazei mașinilor-unelte. Aceste materiale compozite oferă aproximativ 92 % din capacitatea de amortizare a fontei turnate, dar cu o masă redusă cu 30 %. Ele se remarcă, de asemenea, prin stabilitate termică superioară — un aspect esențial atunci când fluctuațiile de temperatură ar putea afecta precizia dimensională. Costul inițial mai ridicat limitează adoptarea lor, dar, pentru aplicațiile de precizie care necesită toleranțe strânse, bazele din beton polimeric justifică, de obicei, investiția.

Material	Rigiditate	Amortizarea vibrațiilor	Stabilitate termică	Greutate	Cost
Fier de fier	Înaltelor	Excelent	Moderat	Greu	Moderat
Oțel sudat	Moderat	- E corect.	Scăzut	Ușor	Scăzut
Beton polimeric	Moderat	Excelent	Înaltelor	Moderat	Înaltelor

Cum influențează rigiditatea bazei precizia prelucrării

Aici lucrurile devin practice. Rigiditatea cadrelor—măsurată prin rigiditatea statică—afectează direct toleranțele pe care le poate menține mașina dumneavoastră. Mașinile CNC de calitate industrială obțin, în mod tipic, o rigiditate statică de 50 N/μm sau mai mare, ceea ce înseamnă că platoul se deformează cu mai puțin de un micrometru pentru fiecare 50 de newtoni de forță aplicată.

De ce este important acest lucru? Atunci când scula de așchiere intră în contact cu piesa de prelucrat, se generează o forță semnificativă. Dacă platoul se deformează chiar și ușor, această mișcare se transformă direct într-o eroare dimensională a piesei finite. Un platou bine proiectat menține precizia de poziționare de 0,01 mm/m sau mai bună sub forțe de așchiere până la 10 kN.

Designul cu nervuri interne joacă un rol esențial în acest context. Modelele cu nervuri transversale distribuie forțele de tăiere mai uniform decât nervurile simple paralele, oferind o susținere superioară în mai multe direcții. Dimensiunea, grosimea și distanța dintre aceste nervuri sunt calculate pe baza forțelor de tăiere așteptate și a dimensiunilor generale ale bazei. Designurile simetrice contribuie la echilibrarea forțelor, reducând tendința de apariție a tensiunilor neuniforme și a deformărilor.

Evaluarea calității bazei mașinii

La evaluarea tuturor pieselor mașinii, atât pe o mașină CNC nouă, cât și pe una folosită, baza merită o inspecție atentă. Mai jos sunt indicatorii cheie de calitate care trebuie examinați:

• Certificare privind calitatea materialului: Solicitați documentația furnizată de turnătorie care să dovedească originea materialului — fonta turnată de calitate G3000 este standardul de referință în domeniu pentru amortizarea optimă
• Plajă de suprafață: Ghidajele trebuie prelucrate cu o precizie de câțiva micrometri pentru a asigura o mișcare lină și precisă a componentelor
• Frecvență de rezonanță: Vizați mașini cu frecvență rezonantă peste 80 Hz pentru a evita amplificarea vibrațiilor în timpul operațiunii de tăiere
• Toleranță la deformare termică: Căutați specificații sub 15 μm/m°C pentru aplicații care necesită toleranțe strânse
• Modelul de nervurare: Examinați structura internă pentru o nervurare transversală bine proiectată, care distribuie efortul uniform
• Înregistrări privind tratamentul termic: Recoacerea elimină tensiunile interne rezultate din turnare, prevenind deformarea pe termen lung

Întreținerea regulată prelungește în mod semnificativ durata de viață a bazei. Verificările lunare de nivelare, verificarea anuală a șuruburilor de fundație și analiza spectrului de vibrații la fiecare 2.000 de ore de funcționare constituie practica standard. Mașinile cu sisteme integrate de acoperire a ghidajelor reduc uzura cauzată de deșeuri cu până la 65%.

Acum, după ce ați înțeles fundația mașinii, să trecem la componenta care îndepărtează efectiv materialul — arborele principal.

Arborele principal și rolul său esențial în îndepărtarea materialului

Dacă baza mașinii este fundația, atunci arborele principal este inima oricărei mașini CNC. Această asamblare rotativă susține, antrenează și poziționează scula dvs. CNC cu precizia necesară pentru a transforma materialul brut în componente finite Fiecare tăietură, fiecare finisare de suprafață și fiecare toleranță dimensională depind de modul în care axul dvs. își îndeplinește funcția.

Funcția axului pare simplă: rotirea sculei de așchiere la viteza potrivită, cu suficientă putere pentru a elimina materialul. Totuși, obținerea acestei performanțe în mod constant pe parcursul a mii de ore de funcționare necesită o inginerie sofisticată. Configurațiile lagărelor, integrarea motorului, sistemele de răcire și specificațiile de echilibrare contribuie toate la performanța axului — și, în final, la calitatea pieselor dvs. prelucrate prin frezare CNC.

Înțelegerea tipurilor de axe vă ajută să alegeți componentele potrivite de frezare CNC pentru aplicațiile dvs. specifice. Să analizăm cele trei tipuri principale de axe și să descoperim domeniile în care fiecare dintre ele se remarcă.

Tipuri de axe și aplicațiile lor ideale

Axe acționate prin curea reprezintă abordarea tradițională a transmisiei de putere. Un sistem de roți de curea și curea transmite puterea motorului către arborele axului principal, menținând motorul fizic separat de zona de tăiere. Această separare oferă un avantaj semnificativ: transfer redus de căldură de la motor , ceea ce contribuie la menținerea preciziei în timpul operațiunilor extinse de prelucrare.

Proiectările cu antrenare prin curea se remarcă prin livrarea unui cuplu ridicat la turații mai mici — exact ceea ce aveți nevoie atunci când efectuați tăieturi grele în oțel sau tăieturi adânci în lemn masiv. Ele sunt, de asemenea, rentabile și relativ ușor de întreținut. Compromisul? Sistemul de curea poate genera vibrații, produce mai mult zgomot decât alte proiectări și limitează, în general, viteza maximă a axului principal. Pentru aplicații generale de prelucrare a metalelor, prelucrare a lemnului și prototipare, unde precizia extremă nu este preocuparea principală, axurile principale cu antrenare prin curea oferă o valoare excelentă.

Axuri principale cu antrenare directă elimină complet curelele și roțile de transmisie prin conectarea directă a arborelui motorului la arborele axului principal. Această concepție simplificată reduce sursele de vibrații, permițând o precizie mai ridicată și o finișare superioară a suprafețelor pieselor prelucrate pe un frezor CNC.

Fără pierderi mecanice de putere în transmisie, axele principale cu antrenare directă ating turații mai mari și răspund mai rapid la comenzi de modificare a vitezei — soluție ideală atunci când procesul de prelucrare implică schimbări frecvente de scule, cu cerințe variabile de viteză. Construcția de matrițe și matrițe, prelucrarea componentelor pentru industria aerospațială, precum și lucrările de precizie din domeniile medical și electronic se bucură de avantajele axelor principale cu antrenare directă. Totuși, căldura generată de motor poate fi transmisă mai ușor axului principal, necesitând adesea sisteme de răcire cu lichid pentru menținerea stabilității termice.

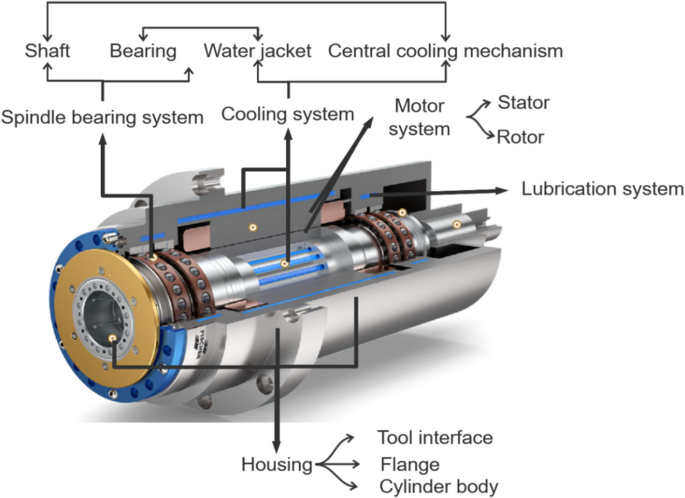

Axuri principale motoare (de asemenea, denumite spindeli integrale sau încorporate) duc integrarea mai departe, găzduind motorul în interiorul propriei asamblări de spindle. Această concepție compactă oferă o performanță superioară: viteze extrem de ridicate, vibrații minime și precizie excepțională. Ele reprezintă componente esențiale ale configurațiilor mașinilor-unelte CNC de frezare concepute pentru prelucrarea înaltă viteză.

Industriile aerospațială și auto se bazează pe spindeli motoare pentru eficiența producției. Operațiunile de rectificare de precizie depind de rotația lor lină pentru obținerea unor finisaje de suprafață cu aspect de oglindă. În fabricarea dispozitivelor medicale, acestea sunt utilizate pentru crearea unor geometrii complexe ale implanturilor. Performanța superioară se obține la un preț superior — spindelii motoare costă semnificativ mai mult decât celelalte tipuri și necesită adesea înlocuirea întregii unități, nu doar reparația la nivel de componentă.

Tipul arborelui	Interval de viteză	Momentul de torsiune	Nivel precis	Aplicații tipice
Acționare prin curea	Scăzut până la moderat (până la 8.000 RPM în mod tipic)	Ridicat la turații scăzute	Bun	Prelucrarea generală a metalelor, prelucrarea lemnului, prototipare, tăiere intensivă
Acționare directă	Moderat până la ridicat (până la 15.000+ RPM)	Moderat	Foarte Bun	Realizarea matrițelor și a matrițelor, prelucrarea în industria aerospațială, fabricația de precizie
Motorizat	Foarte ridicată (20.000–60.000+ RPM)	Mai scăzută la RPM scăzut	Excelent	Prelucrare de înaltă viteză, rectificare de precizie, componente medicale, gravură

Înțelegerea relației dintre viteza axului și cuplul motor

Aici este unde selecția axului devine interesantă. Viteza și cuplul se află într-o relație fundamentală — iar înțelegerea acestei relații vă ajută să alegeți piesele potrivite pentru frezarea CNC pentru lucrarea dumneavoastră.

Cuplul reprezintă forța de rotație — capacitatea axului de a menține viteza de așchiere sub sarcină. Când scula dvs. intră în contact cu un material dur sau efectuează o așchiere profundă, cuplul menține axul în rotație la viteza comandată. Axurile cu cuplu ridicat sunt excelente pentru eliminarea rapidă a unor volume mari de material.

Viteza (măsurată în RPM) determină viteza de așchiere pe suprafață. Sculele de diametru mic necesită RPM mai mari pentru a atinge vitezele optime de așchiere. Operațiunile fine de finisare, gravura și lucrul cu scule mici necesită toate o capacitate ridicată de viteză.

Provocarea? Majoritatea axelor de lucru nu pot maximiza simultan ambele caracteristici. Proiectările cu transmisie prin curea favorizează cuplul la viteze reduse. Axele de lucru motoare favorizează viteza, dar pot întâmpina dificultăți în cazul așchierilor grele la turații joase. Axele de lucru cu antrenare directă oferă un compromis, echilibrând ambele caracteristici pentru o performanță versatilă.

Configurația rulmenților influențează direct vitezele pe care le poate atinge axul de lucru. Rulmenții de contact angular aranjați în configurații duplex sau triplex suportă atât sarcinile radiale, cât și cele axiale, în timp ce permit funcționarea la viteze ridicate. Rulmenții hibridi din ceramic reduc generarea de căldură la turații extreme. Preîncărcarea rulmenților—gradul în care rulmenții sunt presați unul împotriva celuilalt—influențează atât precizia, cât și viteza maximă posibilă.

Cum calitatea axului de lucru influențează calitatea suprafeței prelucrate și durata de viață a sculelor

Vă puteți întreba de ce componentele mașinilor-unelte CNC de frezare variază atât de mult în preț. Răspunsul se află adesea în calitatea axului de lucru—și în impactul său direct asupra rezultatelor obținute.

Un arbore principal rectificat cu precizie, echipat cu rulmenți corect preîncărcați, funcționează cu o excentricitate minimă (cantitatea de oscilație la vârful sculei). O excentricitate sub 0,0001 inch asigură finisaje de suprafață mai netede și prelungește în mod semnificativ durata de viață a sculelor. De ce? Pentru că muchia de tăiere intră în contact cu materialul într-un mod mai constant, reducând acțiunea de tăiere intermitentă care provoacă uzură prematură a sculelor.

Stabilitatea termică este la fel de importantă. Pe măsură ce arborii principali se încălzesc în timpul funcționării, componentele lor se dilată. Arborii principali de calitate sunt echipați cu sisteme de răcire — fie cu aer, fie cu lichid — și folosesc materiale ale căror coeficienți de dilatare termică sunt compatibili, pentru a menține precizia chiar și la creșterea temperaturii. Arborii principali de calitate inferioară pierd acuratețea pe măsură ce se încălzesc, necesitând compensare sau recalibrare frecventă.

Amortizarea vibrațiilor diferențiază axele de înaltă calitate de variantele bugetare. Fiecare ax generează o anumită vibrație în timpul rotației. Axele bine proiectate includ ansambluri rotative echilibrate și caracteristici de amortizare care împiedică transmiterea vibrațiilor către zona de așchiere. Rezultatul? Finisaje de suprafață superioare și reducerea urmelor de vibrații (chatter) pe piesele finite.

Considerente legate de întreținere pentru durata de viață prelungită a axului

Protecția investiției dvs. în ax necesită practici constante de întreținere. Iată ce este cel mai important:

• Proceduri de încălzire: Rulați axul printr-un ciclu gradat de încălzire înainte de începerea așchierii productive — de obicei 10–15 minute, trecând treptat de la viteză scăzută la viteza de funcționare
• Monitorizarea lubrifierii: Verificați zilnic sistemele de lubrifiere cu ulei-aer sau cu unsoare; eșecul rulmenților datorat lubrifierii insuficiente reprezintă un procent semnificativ din reparațiile axelor
• Analiza vibrațiilor: Analiza periodică a spectrului de vibrații detectează uzura rulmenților înainte ca să apară o defecțiune catastrofală
• Inspeția portsculelor: Portatoarele de scule uzate sau deteriorate cauzează excentricitatea care, pe termen lung, deteriorează rulmenții arborelui principal
• Gestionarea lichidului de răcire: Pentru arborii principali răciți cu lichid, mențineți temperatura corectă a lichidului de răcire și debitele corespunzătoare pentru a preveni deteriorarea termică

Când arborii principali necesită reparații, complexitatea acestora variază în funcție de tip. Arborii principali acționați prin curea permit, de obicei, înlocuirea rulmenților ca o operațiune de întreținere. Arborii principali motorizați necesită, în general, centre specializate de reparații și pot necesita înlocuirea întregului ansamblu în cazul defectărilor interne ale motoarelor.

Acum, după ce am înțeles arborele principal ca fiind „motorul” care conduce îndepărtarea materialului, să analizăm componentele care poziționează acest arbore principal cu precizie în spațiul tridimensional — sistemele de axe și componentele de mișcare liniară.

Sisteme de axe și componente de mișcare liniară

Acum că înțelegeți cum axul elimină materialul, să explorăm ce mișcă acel ax — și piesa dumneavoastră de prelucrat — prin spațiul tridimensional cu o precizie de ordinul micronilor. Sistemele de axe și componentele de mișcare liniară sunt părțile mașinii CNC responsabile de transformarea coordonatelor digitale în mișcare fizică. Fără ele, chiar și cel mai performant ax ar fi inutil.

Fiecare mișcare a unei mașini CNC se bazează pe un sistem bine orchestrat de motoare, șuruburi și ghidaje care lucrează împreună. Când controllerul dumneavoastră trimite o comandă de deplasare a sculei de tăiere cu 0,001 inch spre stânga, acestea componente cnc precise trebuie să execute exact această mișcare — nu cu 0,0009 inch, nici cu 0,0011 inch, ci exact cu 0,001 inch. Înțelegerea modului în care aceste componente obțin o astfel de precizie vă ajută să evaluați mașinile, să diagnosticați problemele și să apreciați ingineria din spatele tehnologiei moderne CNC.

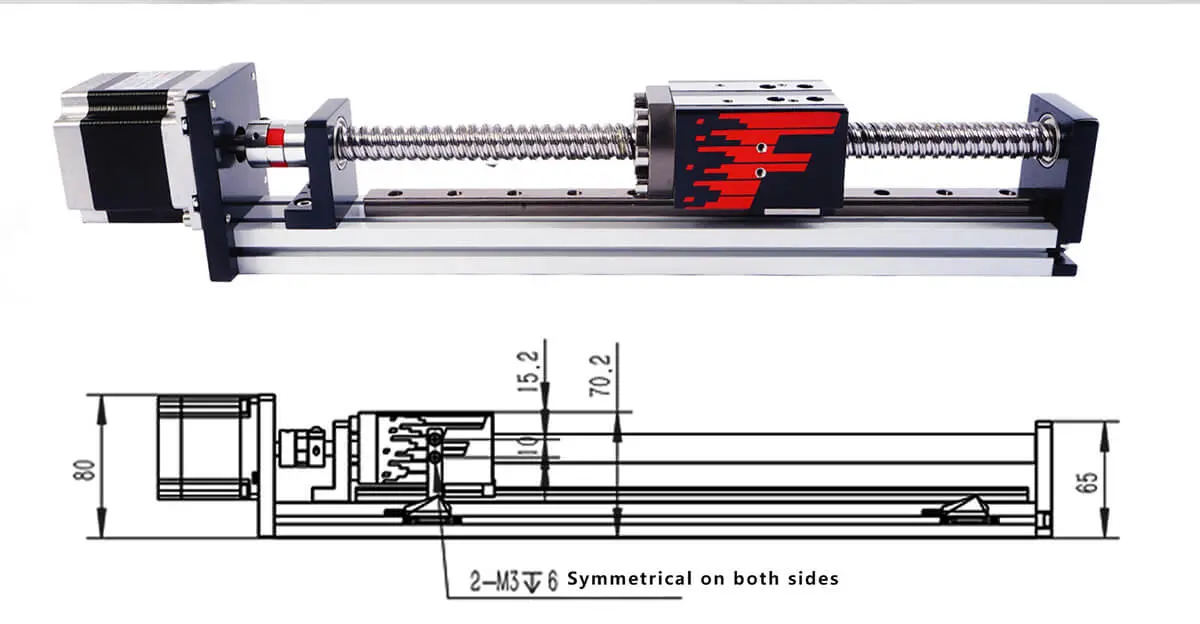

Șuruburi cu bile vs. șuruburi conducătoare pentru mișcarea precisă

La baza mișcării liniare se află un mecanism aparent simplu: o șuruburi care se rotește și transformă mișcarea de rotație în mișcare liniară. Totuși, modul în care are loc această conversie face întreaga diferență în performanța mașinii dumneavoastră. Vă veți confrunta cu două tehnologii principale — șuruburi cu bile și șuruburi conducătoare — fiecare având caracteristici distincte, potrivite pentru aplicații diferite.

Șuruburi cu bile reprezintă standardul de precizie pentru lucrările serioase de prelucrare CNC. Într-un ansamblu de șurub cu bile, bile din oțel durificat se rostogolesc între arborele șurubului și piuliță, creând o interfață cu frecare redusă, ceea ce îmbunătățește în mod semnificativ eficiența. Conform specificațiile industriale , această mișcare de rostogolire reduce pierderile de energie și crește eficiența transmisiei forței la 90 % sau mai mult — comparativ cu doar 20–40 % pentru concepțiile bazate pe contact prin alunecare.

Designul cu bile recirculante oferă mai multe avantaje în producția pieselor pentru strunguri CNC și în frezarea de precizie:

• Joc minim: Piulițele cu bile pretensionate elimină jocul dintre șurub și piuliță, permițând o poziționare precisă în ambele direcții.
• Eficiență ridicată: Mai puțină frecare înseamnă o generare redusă de căldură și necesități mai mici de putere pentru motor
• Operatie fără probleme: Contactul de rulare asigură o mișcare constantă, fără comportament de alunecare-prindere (stick-slip)
• Durată lungă de viață: Reducerea frecării se traduce într-o uzură mai mică în timp

Șuruburi conducătoare adoptă o abordare mai simplă — piulița alunecă direct pe filetul șurubului, fără elemente de rulare. Această frecare prin alunecare generează o rezistență mai mare, dar oferă și avantaje proprii. Șuruburile conducătoare costă semnificativ mai puțin decât șuruburile cu bile și oferă în mod natural capacitatea de autoblocare. Când motorul se oprește, frecarea împiedică șurubul să fie antrenat invers — o caracteristică valoroasă pentru axe verticale, unde gravitația ar putea altfel deplasa sarcina.

Când ar trebui să alegeți fiecare tip? Suruburile cu bile domină aplicațiile care necesită înaltă precizie, viteză ridicată și cicluri de funcționare prelungite. Mașinile-unelte CNC de frezare, strungurile și centrele de prelucrare folosesc aproape în mod universal suruburi cu bile pe axele lor principale. Suruburile cu filet trapezoidal sunt utilizate în aplicații cu precizie redusă, mașini pentru pasionați, imprimante 3D și situații în care comportamentul de autoblocare este mai important decât eficiența.

Dacă analizați o diagramă a unei mașini CNC cu 3 axe, veți observa, de obicei, că suruburile cu bile acționează axele X, Y și Z. Pasul surubului (distanța parcursă pe o rotație completă) determină relația dintre rotația motorului și mișcarea liniară — pasurile mai mici oferă o rezoluție mai fină de poziționare, în timp ce pasurile mai mari permit viteze mai mari de deplasare.

Sisteme de ghidare liniară care definesc precizia

Suruburile cu bile furnizează forța de antrenare, dar ghidurile liniare mențin totul în mișcare pe o linie perfect dreaptă. Aceste sisteme de ghidare susțin componentele mobile — mesele, capetele port-scule și carusele — în timp ce limitează mișcarea la o singură axă. Orice abatere de la mișcarea liniară perfectă se reflectă ca eroare geometrică în piesele finite.

Mașinile CNC moderne folosesc, de obicei, ghiduri liniare cu bile (denumite, de asemenea, ghiduri pentru mișcare liniară sau ghiduri LM). La fel ca și suruburile cu bile, aceste sisteme folosesc bile care se recirculă pentru a crea contactul de rulare între șina de ghidare și blocul de carusel. Rezultatul? O frecare extrem de redusă, o rigiditate ridicată și o mișcare fluidă chiar și sub sarcini mari.

Specificațiile ghidurilor liniare influențează direct toleranțele pe care le poate menține mașina dumneavoastră. Parametrii cheie includ:

• Clasă de precizie: Variază de la normal (N) până la ultra-precis (UP), cu toleranțe mai strânse privind rectilinitatea șinei și paralelismul de deplasare al caruselului
• Clasa de pretensionare: Pretensionarea ușoară este potrivită pentru aplicațiile cu viteză ridicată; pretensionarea mare maximizează rigiditatea pentru operațiunile de așchiere grele
• Capacitate de încărcare: Evaluat în funcție de limitele de încărcare statică și dinamică — trebuie să depășească cerințele aplicației dvs. cu o marjă de siguranță adecvată
• Rigiditatea: Rezistența la deformare sub încărcare, măsurată în N/μm

Dispoziția șinelor de ghidare este, de asemenea, importantă. Majoritatea schemelor de desen pentru mașini CNC prezintă două șine paralele pe fiecare axă, cu mai multe blocuri de carusel pe fiecare șină. Această configurație oferă rezistență la momentul de încărcare — capacitatea de a suporta forțele de înclinare fără blocare sau pierderea preciziei. O distanță mai mare între șine crește capacitatea de rezistență la momentul de încărcare, dar necesită o suprafață mai mare pentru mașină.

Motoarele servo: Mușchii din spatele mișcării precise

Șuruburile cu bilă și ghidajele liniare gestionează partea mecanică a mișcării. Dar ce determină, de fapt, mișcarea? Aici intervin motoarele — iar alegerea tipului de motor influențează în mod semnificativ performanța mașinii.

Motoruri servo domină mașinile profesionale CNC pentru un motiv întemeiat. Aceste motoare includ sisteme de reacție care monitorizează și ajustează în mod continuu poziția, oferind o comandă în buclă închisă. Atunci când controlerul comandă o mișcare către o coordonată specifică, sistemul servo verifică poziția reală și efectuează corecții în timp real. Conform ghidurilor de selecție a motoarelor , motoarele servo oferă o performanță superioară și o flexibilitate mai mare comparativ cu alternativele, având o comandă precisă și un cuplu de ieșire ridicat.

Avantajele motoarelor servo includ:

• Capacitate ridicată de viteză și accelerare
• Poziționare precisă prin feedback-ul encoderului
• Cuplu constant pe întreaga gamă de viteze
• Răspuns dinamic la sarcini variabile

Motoruri cu pași oferă o alternativă mai economică pentru aplicații mai puțin solicitante. Acestea funcționează prin parcurgerea unor poziții discrete — de obicei 200 de pași pe rotație — fiind potrivite pentru aplicații care necesită o comandă precisă, fără complexitatea sistemelor servo. Motoarele pas cu pas funcționează bine în frezele CNC de intrare, imprimantele 3D și mașinile de hobby, unde costul este mai important decât performanța maximă.

Diferența esențială? Sistemele servo știu unde se află; sistemele pas cu pas presupun că se află acolo unde ar trebui să fie. Sub sarcini mari sau accelerare rapidă, motoarele pas cu pas pot pierde pași fără ca controlerul să își dea seama — ceea ce duce la erori de poziționare. Sistemele servo detectează și corectează astfel de erori automat.

Configurații ale axelor: sisteme cu 3 axe până la 5 axe

Câte axe necesită aplicația dumneavoastră? Răspunsul determină atât complexitatea mașinii, cât și capacitatea acesteia. Să analizăm configurațiile obișnuite:

mașini cu 3 axe asigură mișcare liniară de-a lungul axelor X, Y și Z — stânga/dreapta, față/spate și sus/jos. Această configurație gestionează majoritatea operațiunilor de frezare, găurire și profilare. Frezele CNC, router-urile și centrele de prelucrare verticală folosesc în mod obișnuit configurații cu 3 axe. Limitarea? Se pot accesa doar suprafețele pe care scula le poate atinge din partea superioară.

mașini cu 4 axe adaugă mișcare de rotație, de obicei în jurul axei X (numită axa A) sau în jurul axei Y (axa B). Această libertate suplimentară permite prelucrarea unor caracteristici pe mai multe fețe ale unei piese, fără repositionare manuală. Producția de piese pentru mașini de strung CNC include adesea capacitatea de 4 axe pentru geometrii complexe.

mașini 5-axe combină cele trei axe liniare cu două axe rotative, permițând sculei de tăiere să se apropie de semifabricat din practic orice unghi. Componentele complexe pentru industria aerospațială, palele de turbină și implanturile medicale necesită adesea capacitatea de 5 axe pentru prelucrarea contururilor lor intricate într-un singur montaj.

Fiecare axă suplimentară adaugă complexitate sistemului de mișcare. Mai multe șuruburi cu bilă, mai multe ghidaje, mai mulți motoare, mai mulți codificatori — și mai multe surse potențiale de eroare care trebuie calibrate și întreținute.

Specificații ale componentelor în funcție de tipul mașinii

Diferitele tipuri de mașini CNC își optimizează componentele de mișcare pentru aplicații specifice. Tabelul următor compară specificațiile tipice din cadrul categoriilor comune de mașini:

CompoNent	Frânele CNC	Strunguri CNC	Routere CNC
Cursa axelor (tipică)	X: 500–1500 mm, Y: 400–800 mm, Z: 400–600 mm	X: 200–600 mm, Z: 300–1500 mm	X: 1200–3000 mm, Y: 1200–2000 mm, Z: 150–300 mm
Precizia de poziționare	±0,005–0,01 mm	±0,005–0,01 mm	±0,05-0,1 mm
Repetabilitate	±0,002–0,005 mm	±0,002–0,005 mm	±0,02–0,05 mm
Calitate surub cu bilă	Rectificat cu precizie C3–C5	Rectificat cu precizie C3–C5	Laminat sau rectificat C5–C7
Tip ghidaj liniar	Rulouri sau bile cu rigiditate ridicată	Ghidaje în formă de cutie sau ghidaje liniare	Ghidaje liniare cu rail profilat
Tip Motor	Servo AC	Servo AC	Servomotor sau pas cu pas
Rata de deplasare rapidă	20–48 m/min	20–30 m/min	30–60 m/min

Observați cum ruterele acordă prioritate unor game mari de deplasare și viteze ridicate de deplasare în detrimentul preciziei maxime — ele sunt concepute pentru prelucrarea rapidă a materialelor în foaie de dimensiuni mari. Frezele și strungurile sacrifică domeniul de deplasare pentru a obține toleranțe mai strânse, necesare în prelucrarea precisă a metalelor.

Cum interacțiunea componentelor influențează precizia generală

Iată ce diferențiază mașinile bune de cele excelente: nu este vorba doar de calitatea individuală a componentelor, ci de modul în care aceste componente funcționează împreună ca un sistem.

Luați în considerare acum acumularea erorilor în mișcarea pe o singură axă. Surubul cu bilă contribuie cu eroarea de precizie a pasului. Ghidajele liniare adaugă eroarea de rectilinitate. Motorul servo și encoderul introduc eroarea de poziționare. Cuplajul dintre motor și surub poate genera joc. Modificările de temperatură provoacă dilatare termică în toate componentele. Fiecare sursă de eroare se acumulează cu celelalte.

Constructorii de mașini de calitate abordează această problemă prin:

• Potrivire componente: Selectarea componentelor cu clase de precizie compatibile
• Asamblare precisă: Alinierea atentă în timpul instalării
• Compensare volumetrică: Corecție software pentru erorile geometrice măsurate
• Gestionarea termică: Sisteme de răcire și designuri simetrice care minimizează distorsiunea termică

Când evaluați o mașină CNC — fie pe baza unui desen al mașinii CNC, fie în mod direct — depășiți specificațiile individuale. Întrebați-vă despre precizia totală de poziționare după asamblare și compensare. Această valoare reflectă performanța în condiții reale mai bine decât specificațiile la nivel de componentă, luate izolat.

Acum, după ce am înțeles sistemele de mișcare, să ne concentrăm asupra componentei care coordonează întreaga această mișcare — panoul de comandă și controllerul CNC, care funcționează ca „creierul” mașinii.

Panou de comandă și sisteme de controller CNC

Ați văzut cum axul principal elimină materialul și cum sistemele de axe poziționează totul cu precizie. Dar ce coordonează toate aceste mișcări? Aceasta este sarcina controllerului CNC — creierul care transformă instrucțiunile digitale în mișcare fizică. Înțelegerea acestui element al arhitecturii mașinilor CNC vă ajută să apreciați modul în care utilizarea mașinilor CNC a evoluat de la simpla poziționare punct-cu-punct la conturarea sofisticată pe mai multe axe.

Controllerul nu funcționează singur. El lucrează împreună cu panoul de comandă — interfața fizică prin care operatorii interacționează cu mașina. Împreună, aceste componente acoperă decalajul dintre planurile CNC create în programele CAD/CAM și piesele finite care ies din mașina dumneavoastră. Să analizăm modul în care funcționează această parteneriat esențial.

Decodificarea interfeței panoului de comandă CNC

Apropiți-vă de orice mașină CNC și veți întâlni mai întâi panoul de comandă. Această interfață vă servește ca centru de comandă pentru totul, de la încărcarea programelor până la ajustarea fină a operațiunilor în timpul tăierii. Un panou bine proiectat pentru mașina CNC pune funcțiile esențiale la îndemâna dvs., păstrând în același timp setările avansate accesibile, dar neinvasive.

Ce veți găsi exact pe panoul de comandă al unei mașini de frezat CNC? Dispunerea variază în funcție de producător, dar elementele esențiale rămân constante pe majoritatea mașinilor:

• Ecran de afișare: Afișează codul programului, coordonatele mașinii, alarmele active și starea de funcționare — mașinile moderne sunt echipate cu ecrane tactili de înaltă rezoluție pentru o navigare intuitivă
• Taste de selecție a modului: Comutați între modul de funcționare automată, modul manual (jog), MDI (Introducere manuală a datelor) și modul de editare
• Controale manuale pentru axe (jog): Volante sau butoane pentru poziționarea manuală a fiecărei axe în timpul configurării și al schimbărilor de scule
• Reglaj suplimentar al vitezei de avans: Buton rotativ care permite ajustarea în timp real a vitezei de avans programate, între 0–150% sau mai mult
• Reglaj suplimentar al vitezei de rotație a arborelui: Cadran similar pentru reglarea în timp real a turației axului principal
• Pornire/Oprire ciclu: Inițiază și pune în pauză executarea programului
• Oprire de urgență (E-Stop): Buton roșu mare în formă de ciupercă care oprește imediat toate mișcările mașinii
• Tastatură numerică: Pentru introducerea coordonatelor, compensărilor și modificărilor programului
• Taste soft: Taste sensibile la context, ale căror funcții se schimbă în funcție de ecranul curent

Interfața panoului de comandă CNC a evoluat semnificativ. Mașinile vechi cereau operatorilor să memoreze combinații criptice de butoane. Panourile actuale dispun de interfețe grafice cu capacități de simulare, opțiuni de programare conversațională și chiar monitorizare la distanță prin dispozitive conectate. Această evoluție face tehnologia CNC accesibilă unui spectru mai larg de operatori, păstrând în același timp adâncimea pe care o cer mașiniștii experimentați.

Cum controlerele transformă codul în mișcare

În spatele panoului de comandă se află adevărata inteligență: controllerul CNC în sine. Gândiți-vă la el ca la un computer specializat, optimizat pentru o sarcină critică — transformarea instrucțiunilor programate în mișcări precise și coordonate ale motoarelor. surse din industrie conform

Înțelegerea modului în care funcționează o mașină CNC la nivelul controllerului dezvăluie un proces sofisticat:

Pasul 1: Interpretarea programului. Controllerul citește programul dvs. în G-code — un limbaj standardizat în care comenzi precum G01 specifică interpolarea liniară, iar G02 comandă arce circulare. Codurile M gestionează funcțiile auxiliare, cum ar fi activarea lichidului de răcire și schimbarea sculelor.

Pasul 2: Planificarea traseului. Pentru mișcările complexe, controlerul calculează pozițiile intermediare folosind algoritmi de interpolare. O comandă simplă de arc poate genera mii de segmente liniare mici care aproximează traiectoria curbilinie cu o abatere imperceptibilă.

Pasul 3: Coordonarea mișcării. Mai multe axe trebuie să se miște simultan și să ajungă împreună în poziția țintă. Controlerul calculează profilurile de viteză pentru fiecare axă, gestionând accelerarea și decelerarea pentru a obține o mișcare lină și coordonată.

Pasul 4: Închiderea buclei servo. Comenzile sunt transmise către acționările servo, care alimentează motoarele. Codificatoarele raportează în mod continuu poziția reală înapoi către controler. Acest sistem în buclă închisă compară poziția comandată cu cea reală și efectuează corecții în timp real — de obicei de mii de ori pe secundă.

Pasul 5: Monitorizare și compensare. Pe tot parcursul funcționării, controlerul monitorizează apariția defecțiunilor, compensează erorile cunoscute, cum ar fi jocul (backlash) și dilatarea termică, și ajustează parametrii pe baza feedback-ului primit de la diverse senzori.

Mărci importante de controlere și caracteristicile lor

Piața controlerelor este dominată de câțiva jucători importanți, fiecare cu filozofii și puncte forte distincte. Conform analiza Pieței , FANUC și Siemens dețin împreună aproximativ 45% din cota globală de piață a controlerelor CNC.

FANUC (Japonia) și-a construit reputația pe baza fiabilității și a adoptării largi. Controlerele lor echipamentează mașini în aproape toate sectoarele de producție, făcând ca operatorii instruiți să fie ușor de găsit. Interfața constantă de la o generație de produse la alta reduce costurile de reinstruire la actualizarea echipamentelor.

Siemens (Germania) oferă controlere puternice, cunoscute pentru caracteristicile sofisticate și flexibilitatea lor. Linia lor SINUMERIK se remarcă în aplicațiile complexe cu mai multe axe și se integrează strâns cu sistemele mai ample de automatizare a fabricilor — un avantaj valoros pentru implementările Industry 4.0.

Mitsubishi (Japonia) oferă controlere care echilibrează performanța cu eficiența din punct de vedere al costurilor, fiind în special populare pe piețele asiatice. Sistemele lor se integrează bine cu acționările servo și PLC-urile Mitsubishi pentru soluții complete de mișcare.

HEIDENHAIN (Germania) se specializează în aplicații de înaltă precizie, controlerele lor fiind preferate de producătorii de matrițe, atelierele de filiere și producătorii din domeniul aerospațial, care cer cele mai stricte toleranțe.

Mazak și Haas produc controlere proprietare pentru propriile lor mașini-unelte. Sistemele Mazak MAZATROL și Haas NGC sunt dotate cu interfețe prietenoase utilizatorului, care simplifică exploatarea — făcându-le alegeri populare pentru atelierele care pregătesc operatori noi.

Cum influențează calitatea controlerului rezultatele obținute

De ce contează specificațiile controlerului pentru rezultatele dvs. de prelucrare? Răspunsul se află în viteza de procesare, sofisticarea interpolării și rezoluția semnalului de reacție.

Un controller capabil oferă control precis al mișcării prin algoritmi avansați care interpolează în mod fluid traiectorii complexe. Acesta compensează factorii din lumea reală, cum ar fi jocul și variațiile de temperatură, în timp ce monitorizează în mod continuu condițiile de siguranță. Atunci când controllerul funcționează corect, fiecare altă componentă a mașinii CNC poate atinge potențialul său maxim.

Viteza de procesare determină cât de repede poate citi controllerul blocurile de program și poate calcula comenzile de mișcare. Aplicațiile de prelucrare înaltă viteză necesită controale care pot analiza în avans sute sau mii de blocuri, optimizând profilurile de viteză pentru a menține o mișcare fluidă pe contururi complexe.

Rezoluția semnalului de reacție influențează precizia de poziționare. Controalele care lucrează cu codificatoare de înaltă rezoluție pot detecta și corecta erori mai mici de poziționare. În combinație cu algoritmi avansați de reglare servo, aceasta permite toleranțe strânse, cerute de fabricarea de precizie.

Eficiența operatorului depinde, de asemenea, de concepția controlerului. Interfețele intuitive reduc timpul necesar programării. Capacitățile avansate de simulare permit identificarea erorilor înainte de începerea operațiunii de tăiere. Funcțiile de monitorizare la distanță permit supravegherea simultană a mai multor mașini. Acești factori de productivitate justifică adesea prețul ridicat al controlerului prin reducerea timpilor de ciclu și a numărului de piese rebutate.

Acum că am înțeles „creierul” mașinii dvs. CNC, să analizăm componentele care prind efectiv piesa de prelucrat și susțin sculele de tăiere — sistemele de scule și de fixare a pieselor, care completează ecuația prelucrării mecanice.

Componente pentru scule și fixare a pieselor

Axul principal se învârte, axele dumneavoastră se deplasează cu precizie, iar controllerul coordonează perfect întreaga operațiune. Totuși, niciunul dintre acestea nu are importanță dacă nu puteți fixa în mod sigur piesa de prelucrat și sculele de tăiere. Componentele pentru fixarea sculelor și a pieselor sunt părțile mașinii-unelte care asigură legătura între capacitatea mașinii și procesul efectiv de îndepărtare a materialului. Aceste componente prelucrate prin frezare CNC determină dacă piesa finită respectă specificațiile sau ajunge în coșul de deșeuri.

Gândiți-vă la acest aspect în felul următor: chiar și un centru de prelucrare în valoare de 500.000 USD produce deșeuri dacă piesa de prelucrat se deplasează în timpul tăierii sau dacă portscula vibrează excesiv. Înțelegerea conceptului de dotare pentru mașini CNC vă ajută să alegeți soluțiile potrivite pentru aplicațiile dumneavoastră — și să recunoașteți momentul în care calitatea dotării limitează rezultatele obținute.

Selectarea menghinei potrivite pentru piesa dumneavoastră de prelucrat

Să începem prin a răspunde unei întrebări fundamentale: ce este, de fapt, un mandrin? Pentru a defini în mod simplu mandrinele, acestea sunt dispozitive de strângere montate pe arborele principal, care prind și rotesc piesele de prelucrat în timpul operațiunilor de prelucrare mecanică. Conform indicativele industriale , un mandrin corespunzător este esențial pentru asigurarea poziționării precise și pentru prevenirea vibrațiilor, deformărilor sau alunecărilor în timpul operațiunilor de tăiere, foraj sau finisare.

Componentele configurațiilor strungurilor cu comandă numerică (CNC) includ aproape în mod universal un mandrin ca dispozitiv principal de fixare a pieselor. Dar ce tip se potrivește aplicației dvs.? Iată ce trebuie să știți despre principalele categorii:

Mandrine universale cu trei menghine sunt lucrătorii de bază ai pieselor CNC pentru strunguri. Cele trei mandrine, așezate la 120 de grade unul față de celălalt, se deplasează simultan spre centru — centrând automat semifabricatele rotunde sau hexagonale. Această acțiune de autocompensare face reglarea rapidă și simplă. Compromisul? Forța de strângere limitată comparativ cu alte tipuri de mandrine, iar precizia centrării poate scădea în timp, datorită uzurii. Pentru strunjirea generală a barelor rotunde, mandrinele cu trei menghine oferă o valoare excelentă.

Mandrine cu patru menghine independente oferă flexibilitate maximă. Fiecare menghin se reglează independent, permițând prinderea pieselor pătrate, dreptunghiulare și neregulate, pe care mandrinele cu trei menghine nu le pot prelua deloc. De asemenea, puteți regla centrarea cu precizie pentru operațiuni de prelucrare excentrice sau decalate față de centru. Dezavantajul? Reglarea durează mai mult, deoarece trebuie să ajustați fiecare menghin individual și să verificați centrarea cu un indicator cu cadran. Strungarii experimentați folosesc mandrinele cu patru menghine atunci când geometria piesei prelucrate o impune.

Mandrine cu colțeț excelă în precizie și repetabilitate. Un mandrin cu colțe este un colier ranforsat care se strânge uniform în jurul piesei de prelucrat atunci când este strâns, distribuind presiunea de fixare în mod egal. Această concepție minimizează deformarea pieselor delicate și asigură o concentricitate excepțională—esențială pentru piesele prelucrate pe strunguri CNC destinate componentelor cu toleranțe stricte. Limitarea? Fiecare mandrin cu colțe se potrivește doar unei game înguste de dimensiuni, astfel că veți avea nevoie de un set de mandrine cu colțe pentru a acoperi diferite diametre. În cazul alimentării automate cu bare în producție, unde același diametru este prelucrat în mod repetat, mandrinele cu colțe maximizează eficiența și precizia.

Mandrine magnetice folosesc magneți electromagnetici sau permanenți pentru a fixa piesele de prelucrat feromagnetice fără presiune mecanică de strângere. Această metodă elimină în totalitate deformarea—ideală pentru piese subțiri sau delicate, care ar putea fi deformate de menghinele tradiționale. Totuși, mandrinele magnetice funcționează doar cu materiale magnetice, cum ar fi oțelul și fierul, iar ele nu pot rezista forțelor rotative generate de operațiile de așchiere grele.

Mandrine hidraulice și pneumatice automatizați procesul de fixare folosind presiunea fluidului sau a aerului. Aceste sisteme oferă o forță de fixare constantă, o comandă rapidă și o integrare ușoară cu sistemele automate de încărcare. Mediile de producție în volum mare se bazează pe mandrine acționate pentru a minimiza timpul de ciclu și pentru a menține repetabilitatea pe mii de piese.

Sisteme de purtători de scule care maximizează rigiditatea

În timp ce mandrinele prind piesa de prelucrat, purtătorii de scule fixează sculele de tăiere la arborele principal. Conexiunea dintre purtătorul de scule și arborele principal influențează direct rigiditatea, excentricitatea și, în final, calitatea finisajului suprafeței. O legătură slabă în acest punct compromite întreaga performanță a mașinii dumneavoastră.

Pe piață concurează mai multe sisteme de purtători de scule, fiecare fiind optimizat pentru priorități diferite:

Purtători CAT (cu flanșă în V) rămân standardul nord-american pentru centrele de prelucrare. Partea conică a mandrinei se așează în conul axului, în timp ce un buton de reținere trage ferm mandrina în poziție. Mandrinele CAT oferă o rigiditate bună pentru prelucrarea generală, dar pot pierde forța de strângere la viteze ridicate ale axului, deoarece forța centrifugă dilată conul axului.

Mandrine BT urmează principii similare, dar folosesc dimensiuni metrice și o construcție simetrică. Designul echilibrat face ca mandrinele BT să fie preferate în aplicațiile cu viteză ridicată, unde excentricitatea (runout) are o importanță mai mare.

Mandrine HSK (cu partea conică goală) depășesc limitările legate de viteza ridicată prin contactul simultan pe suprafața frontală și pe con. Partea conică goală se dilată sub acțiunea forței de strângere, apăsând simultan atât pe con, cât și pe fața axului. Acest contact dublu menține rigiditatea chiar și la turații ridicate și asigură o poziționare mai constantă a sculei. HSK a devenit standardul pentru aplicațiile de prelucrare la viteză ridicată.

Mandrine cu colțuri elastice și sisteme de colțuri elastice ER oferă versatilitate pentru fixarea sculelor cu coadă rotundă. Mandrina cu arc se comprimă în jurul cozii sculei, asigurând o prindere bună și o concentricitate rezonabilă. Mandrinele ER acceptă o gamă de diametre ale cozii în cadrul fiecărei dimensiuni de mandrină, reducând astfel stocul necesar.

Mandrine cu încălzire oferă gradul cel mai ridicat de rigiditate și performanță privind excentricitatea. Diametrul interior al mandrinei este ușor mai mic; încălzirea determină dilatarea acesteia suficient de mult pentru a accepta coada sculei, iar răcirea creează o ajustare prin strângere care fixează scula cu o forță enormă. Se pot obține valori de excentricitate sub 0,0001 inch. Precizia are un preț: este necesară dotarea cu echipament de încălzire, iar schimbarea sculelor durează mai mult decât în sistemele rapide de schimb.

Mandrine hidraulice folosesc presiunea uleiului din interiorul corpului mandrinei pentru a fixa coada sculei. Ele oferă o excentricitate excelentă, o amortizare bună a vibrațiilor și pot accepta mici variații ale diametrului cozii. Mandrinele hidraulice echilibrează precizia cu comoditatea, fiind astfel foarte populare în operațiile de finisare, unde calitatea suprafeței este esențială.

Compararea opțiunilor de scule pentru aplicațiile dvs.

Selectarea sculelor potrivite implică echilibrarea cerințelor de precizie, a constrângerilor de cost și a cerințelor aplicației. Comparația de mai jos vă ajută să luați deciziile corecte:

Tipul sculei	Nivel precis	Considerent Costurile	Aplicații ideale
MANDRINĂ CU Trei MAXILARE	Bună (±0,001–0,003")	Scăzut spre moderat	Strunjire generală a barelor rotunde/șase muchii, lucrări de prototip
Cârligul cu patru falci	Excelentă (dependentă de operator)	Moderat	Forme neregulate, strunjire excentrică, centrare precisă
Mandrină cu colțuri	Excelentă (±0,0005" sau mai bună)	Moderată (plus seturi de mandrine)	Lucrări de bară în producție, strunjire de precizie, diametre mici
Portațiuni CAT/BT	Bună (±0,0002–0,0005")	Scăzut spre moderat	Frezare generală, foraj, aplicații cu viteză moderată
Portațiuni HSK	Foarte bună (±0,0001–0,0003")	Moderat spre ridicat	Prelucrare înaltă viteză, frezare de precizie, industria aerospațială
Mandrine cu încălzire	Excelentă (±0,0001" sau mai bună)	Ridicat (plus echipament de încălzire)	Frezare de finisare, lucrări pentru matrițe și modele, micro-prelucrare
Mandrine hidraulice	Foarte bun (±0,0001–0,0002")	Moderat spre ridicat	Operații de finisare, prelucrare sensibilă la vibrații

Schimbătoare automate de scule: Productivitate prin automatizare

Centrele moderne de prelucrare rar se opresc la utilizarea unei singure scule. Schimbătoarele automate de scule (ATC) stochează mai multe scule și le înlocuiesc automat în axul principal — adesea în câteva secunde. Această capacitate transformă prelucrarea dintr-o serie de intervenții manuale într-o operațiune continuă, fără supraveghere umană.

Capacitatea schimbătoarelor ATC variază de la carusele simple cu 10 scule până la magazii masive de tip lanț care pot stoca peste 100 de scule. Mecanismul de schimbare trebuie să poziționeze sculele cu precizie și să execute înlocuirile rapid, fără a deteriora muchiile delicate ale sculelor de tăiere. Integrarea cu unitatea de comandă asigură încărcarea sculei corecte pentru fiecare operațiune, verificată prin senzori de prezență a sculelor și sonde de măsurare a lungimii.

Pentru magazinele care comercializează piese diverse, capacitatea generoasă a magaziei de scule elimină timpul de configurare care ar fi altfel necesar pentru încărcarea și descărcarea sculelor între diferitele lucrări. Creșterea productivității justifică adesea investiția suplimentară în magazii mai mari de scule.

Evaluarea calității sculelor

Cum distingeți sculele de calitate de alternativele economice? Diferențele pot să nu fie evidente la prima vedere, dar se manifestă clar în rezultatele prelucrării. Iată ce trebuie evaluat:

• Specificații privind excentricitatea: Portsculele de calitate specifică valori garantate de excentricitate — de obicei ±0,0002" sau mai bune pentru lucrări de precizie
• Grad de echilibrare: Aplicațiile de înaltă viteză necesită portscule echilibrate (grad G2,5 sau mai bun la viteza de funcționare) pentru a preveni vibrațiile
• Calitatea materialului: Portsculele premium sunt fabricate din oțel durificat și rectificat cu precizie, cu un tratament termic corespunzător pentru durabilitate
• Precizia conicității: Unghiul de conicitate și calitatea suprafeței determină gradul de precizie cu care se așează portscula în axul principal
• Reproductibilitate: Sculele de calitate își păstrează specificațiile inițiale pe parcursul a mii de schimbări de scule
• Reputația fabricantului: Mărcile stabilite își asociază reputația cu calitatea constantă — o formă de asigurare pentru investiția dumneavoastră

Conform experți în dispozitive de fixare a pieselor , prin selectarea soluției adecvate de fixare a pieselor, prelucratorii pot îmbunătăți precizia, eficiența și productivitatea generală în operațiunile lor CNC. Același principiu se aplică și purtătoarelor de scule — investiția în scule de calitate aduce beneficii sub formă de piese de calitate superioară, durată mai lungă de viață a sculelor și timp redus de depanare.

Acum că v-ați familiarizat cu elementele fundamentale ale sculelor și ale dispozitivelor de fixare a pieselor, întreținerea acestor componente — împreună cu toate celelalte sisteme critice pe care le-am abordat — devine următoarea prioritate. Să analizăm practicile de întreținere care mențin fiecare componentă a mașinii dvs. CNC la performanța maximă.

Întreținere și depanare pentru componente CNC

Ați investit semnificativ în mașina dvs. CNC — acum, cum vă protejați această investiție? Înțelegerea componentelor mașinii CNC reprezintă doar jumătate din ecuație. Menținerea acestor piese ale mașinilor CNC la un nivel de eficiență maximă necesită o abordare sistematică a întreținerii și capacitatea de a recunoaște problemele înainte ca acestea să se transforme în defecțiuni catastrofale.

Iată o realitate: conform experți în Menținere , neglijarea întreținerii mașinilor CNC afectează grav performanța, planificarea producției și calitatea. Când piesele mecanice ale mașinilor CNC nu sunt întreținute corespunzător, toleranțele se deviază, apar abateri și defecte apar în produsele finite. Veste bună? Majoritatea defecțiunilor pot fi prevenite prin respectarea corectă a programelor de întreținere și prin identificarea semnelor timpurii de avertizare.

Programe de întreținere preventivă după componentă

Diferitele componente ale mașinilor CNC necesită intervale diferite de întreținere. Unele componente necesită atenție zilnică, în timp ce altele pot funcționa luni întregi fără intervenție de service. Tabelul de mai jos organizează sarcinile esențiale de întreținere pe componente, ajutându-vă să elaborați un program complet de întreținere preventivă:

CompoNent	Sarcină de întreținere	Frecvență	Criticitate
AXA	Verificați apariția unor zgomote sau vibrații neobișnuite în timpul încălzirii	În fiecare zi	Înaltelor
AXA	Verificați funcționarea sistemului de ungere (ulei-aer sau grăsime)	În fiecare zi	Înaltelor
AXA	Inspectați conicitatea pentru uzură, zgârieturi sau contaminare	Săptămâna	Înaltelor
AXA	Efectuați analiza spectrului de vibrații	Trimestrial	Mediu
Principale liniare	Ștergeți suprafețele expuse și eliminați resturile de material	În fiecare zi	Mediu
Principale liniare	Verificați nivelul și distribuția lubrifiantului	Săptămâna	Înaltelor
Principale liniare	Inspectați pentru zgârieturi, pitting sau modele neobișnuite de uzură	În fiecare lună	Mediu
Șuruburi cu bile	Aplicați grăsimea recomandată de producător	Conform programului stabilit (de obicei la fiecare 500–1000 de ore)	Înaltelor
Șuruburi cu bile	Rulați programul de măsurare a jocului axial și înregistrați valorile	În fiecare lună	Înaltelor
Șuruburi cu bile	Inspectați pentru contaminare și pătrundere de particule străine	Săptămâna	Mediu
Sistem de răcire	Verificați concentrația lichidului de răcire și nivelul de pH	În fiecare zi	Mediu
Sistem de răcire	Curățați filtrele și inspectați pompele	Săptămâna	Mediu
Sistem de răcire	Goliți, curățați rezervorul și înlocuiți lichidul de răcire	Lunar la trimestrial	Mediu
Capace de ghidare	Inspectați pentru deteriorări, etanșare corespunzătoare și acumulare de așchii	În fiecare zi	Mediu
Panou de control	Curățați afișajul și verificați funcționarea butoanelor/comutatoarelor	Săptămâna	Scăzut
Conexiuni electrice	Inspectați cablurile pentru deteriorări și verificați strângerea conexiunilor	În fiecare lună	Înaltelor
Alinierea axelor	Verificați alinierea X, Y, Z folosind indicatori cu cadran sau laser	Trimestrial până la anual	Înaltelor

De ce este atât de important să urmăriți un program? Conform ghidurilor de diagnosticare, prevenția este adesea elementul esențial al unei întrețineri eficiente. Inspectarea periodică, ungerea, verificarea conexiunilor slabe și menținerea curățeniei sunt practici fundamentale care contribuie la durata de viață a mașinilor CNC.

Recunoașterea semnelor precoce ale uzurii componentelor

Chiar și cu programe de întreținere perfecte, componentele se uzează în cele din urmă. Esențial este să identificați problemele la timp—înainte ca o problemă minoră să se transforme într-o factură mare de reparații sau într-o oprire a producției. Iată ce trebuie să monitorizați la piesele de schimb critice pentru mașinile dvs. CNC:

Semne de avertizare ale axului principal:

• Zgomote neobișnuite în timpul funcționării—zgomot de frecare, strigăt sau tunet indică stresul rulmenților
• Căldură excesivă la capătul axului principal comparativ cu temperatura normală de funcționare
• Vibrații care nu erau prezente anterior, în special în anumite game de turații (RPM)
• Degradarea calității finisajului suprafeței pieselor care anterior erau prelucrate corespunzător
• Creșterea excentricității la vârful sculei, măsurată cu un indicator cu cadran

Semne premonitorii ale surubului cu bile:

Conform specialiști în suruburi cu bile , înțelegerea modurilor comune de defectare este esențială pentru identificarea timpurie a problemelor potențiale. Observați:

• Creșterea valorilor de joc axial în programul dvs. de măsurare — indică uzură internă
• Mișcare neregulată sau aspră la deplasarea lentă a axelor
• Zgomote neobișnuite provenite din zona piuliței cu bile în timpul mișcării
• Contaminare vizibilă sau resturi de particule în apropierea etanșărilor surubului cu bile
• Erori de poziționare care anterior nu erau prezente

Semne premonitorii ale ghidajelor liniare:

• Urmări vizibile de uzură sau zgârieturi pe suprafețele șinelor
• Rezistență crescută în timpul deplasării manuale a axelor
• Mișcare alternativă „stick-slip” la viteze mici de avans
• Schimbare de culoare a lubrifiantului, indicând contaminarea sau degradarea acestuia
• Joc sau afloare la verificarea blocurilor de carcasă manual

Modele comune de defectare și prevenire

Înțelegerea motivelor pentru care componentele cedează vă ajută să preveniți aceste defecțiuni. Iată cele mai frecvente cauze din categoriile de piese de reparație CNC:

Ungere inadecvată se află pe primul loc. Fie că este vorba de rulmenții arborelui principal, șuruburile cu bile sau ghidajele liniare, lipsa unei lubrifieri adecvate provoacă frecare, căldură și uzură accelerată. Prevenirea presupune stabilirea și respectarea unor programe stricte de ungere, folosind lubrifiante specificate de producător. Pentru aplicații cu cerințe ridicate, sistemele automate de ungere elimină eroarea umană din ecuație.

Contaminarea cauzează uzură prematură la mai multe tipuri de componente. Fragmente metalice, praf și lichid de răcire care pătrund în suruburile cu bile sau în ghidajele liniare creează condiții abrazive care degradează rapid suprafețele de precizie. Prevenirea implică menținerea etanșeității garniturilor și a protecțiilor pentru ghidaje, păstrarea zonei de lucru curată și utilizarea unor sisteme adecvate de evacuare a așchiilor.

Supraîncărcare solicita componente peste limitele lor de proiectare. Acest lucru se aplică axelor port-outil care funcționează cu parametri prea agresivi, suruburilor cu bile care suportă forțe depășind valorile nominale sau mandrinelor care strâng piesele dincolo de capacitatea lor maximă. Prevenirea presupune cunoașterea specificațiilor componentelor și programarea în limitele acestora — chiar și atunci când presiunea de producție vă tentă să depășiți aceste limite.

Alinierea greșită generează modele de uzură neuniforme și accelerează degradarea componentelor. Atunci când axele nu sunt corect pătrate sau suruburile cu bile nu sunt aliniate corespunzător cu rulmenții de susținere, anumite zone suferă o solicitare excesivă, în timp ce altele rămân subîncărcate. Verificarea periodică a alinierii detectează derapajele înainte ca deteriorarea să se acumuleze.

Soluţionarea problemelor comune

Când apar probleme, diagnosticarea sistematică salvează timp și previne diagnosticul greșit. Urmați acești pași atunci când investigați orice problemă legată de o piesă a unei mașini CNC:

• Pasul 1: Observați și documentați — Notați cu atenție comportamentul mașinii, momentul apariției problemei, orice modificări sau întrețineri recente și circumstanțele specifice în care apare problema
• Pasul 2: Verificați mai întâi elementele de bază — Verificați nivelurile de lubrifiere, inspectați prezența unor contaminanți evidenți, confirmați că conexiunile electrice sunt sigure și analizați jurnalele recente de erori
• Pasul 3: Izolați problema — Reduceți sistematic cauzele potențiale prin testarea individuală a componentelor și prin analiza datelor de diagnostic
• Pasul 4: Consultați documentația — Producătorii oferă ghiduri de diagnosticare și asistență tehnică — folosiți aceste resurse pentru a obține informații despre problemele frecvente și soluțiile recomandate
• Pasul 5: Implementați soluțiile — Odată ce cauza a fost identificată, efectuați reparația corespunzătoare — fie înlocuind componentele deteriorate, fie ajustând setările sau recalibrând
• Pasul 6: Testare și verificare — După implementarea soluțiilor, testați în mod riguros mașina pentru a vă asigura că problema a fost rezolvată și monitorizați performanța în continuare

Pentru probleme persistente sau complexe, nu ezitați să contactați producătorii de echipamente sau furnizorii specializați de servicii. Expertiza lor privind anumite componente ale sistemelor de mașini CNC identifică adesea cauzele profunde pe care o diagnosticare generalizată le poate omite.

Construirea unei culturi de întreținere

Cele mai eficiente programe de întreținere depășesc simpla listă de verificare. Ele creează o cultură în care operatorii participă activ la îngrijirea mașinilor. Formați echipa dumneavoastră să recunoască sunete anormale, să monitorizeze comportamente neobișnuite și să raporteze eventualele probleme înainte ca acestea să se agraveze. Conform experților în întreținere, investiția în programe complete de formare, atât pentru operatori, cât și pentru personalul de întreținere, aduce beneficii semnificative eficienței și fiabilității generale.

Documentați totul. Mențineți jurnale detaliate ale activităților de întreținere și ale problemelor întâlnite. Analiza modelelor în timp evidențiază problemele care se repetă și orientează elaborarea unor măsuri preventive specifice. Această abordare bazată pe date transformă întreținerea dintr-o acțiune reactivă de gestionare a urgențelor într-o gestionare proactivă a activelor.

Cu practici adecvate de întreținere puse în aplicare, componentele dvs. CNC oferă ani de servicii fiabile. Dar cum diferă aceste componente în funcție de tipul mașinii? Înțelegerea acestor variații vă ajută să aplicați abordarea corectă de întreținere — și să luați decizii informate atunci când extindeți capacitățile dvs.

Diferențe ale componentelor în funcție de tipul mașinilor CNC

Ați învățat despre axele de lucru (spindle-uri), axe, controlere și scule — dar iată ce ignoră majoritatea resurselor: aceste componente au aspecte și performanțe foarte diferite, în funcție de faptul că sunt instalate într-o mașină de frezat, strung sau router. Înțelegerea acestor variații nu este doar o cunoaștere teoretică. Este esențială atunci când evaluați achiziții de echipamente, diagnosticați probleme transversale între platforme sau extindeți capacitățile atelierului dumneavoastră.

Gândiți-vă astfel: un ax de lucru (spindle) conceput pentru un router CNC ar ceda catastrofal într-o aplicație de frezare intensivă. Componentele pentru mașini de frezat CNC, optimizate pentru prelucrarea oțelului, nu sunt aceleași cu componentele pentru routere CNC, proiectate special pentru sculptarea lemnului. Să analizăm în detaliu modul în care fiecare categorie principală de mașină unealtă configurează componentele sale în mod diferit — și de ce aceste diferențe contează pentru operațiunile dumneavoastră.

Variații ale componentelor între mașinile-unelte CNC de frezat și strunguri

Frezele și strungurile CNC reprezintă cele două abordări fundamentale ale îndepărtării materialului — iar configurațiile componentelor lor reflectă filozofii de prelucrare fundamental diferite.

Diferențe privind concepția axului principal: Într-o freză CNC, axul principal susține și rotește scula de tăiere, în timp ce piesa de prelucrat rămâne fixă pe masă. Această configurație necesită axe principale optimizate pentru funcționarea la viteză ridicată, cu diverse dimensiuni ale sculelor. Conform specialiștilor în axe principale , axele principale CNC permit prelucrarea de înaltă precizie și la viteză ridicată, având caracteristici precum schimbarea automată a sculelor, operațiunile programabile și posibilitatea de filetare rigidă.

Piesele pentru strunguri CNC adoptă o abordare opusă. Aici, axul principal rotește piesa de prelucrat, în timp ce sculele de tăiere rămân relativ fixe pe un revolver sau pe un suport pentru scule. Axurile principale ale strungurilor prioritizează cuplul în detrimentul vitezei — este necesară o forță de rotație semnificativă pentru a prelucra bare masive din oțel. Axurile principale ale strungurilor tradiționale au o structură mai simplă comparativ cu cele ale frezelor CNC, concentrându-se pe operații de prelucrare la viteză redusă, cu sarcină grea și pe operații de prelucrare de bază.

Diferențe privind configurația axelor: Frezele CNC funcționează, de obicei, cu trei axe liniare principale (X, Y, Z), axul principal mișcându-se vertical, iar masa mișcându-se orizontal. Configurații mai avansate adaugă axe rotative (A, B sau C) pentru capacitatea de 4 axe și 5 axe. Componentele strungurilor CNC configurează axele în mod diferit — axa X controlează mișcarea sculei către sau dinspre axa centrală a piesei de prelucrat, în timp ce axa Z controlează mișcarea de-a lungul lungimii piesei de prelucrat. Multe strunguri includ, de asemenea, o axă C pentru poziționarea axului principal și pentru operații cu scule active.

Cerințe privind controlerul: Deși ambele tipuri de mașini folosesc arhitecturi similare ale controlerului, software-ul și algoritmii de interpolare diferă semnificativ. Controlerele pentru strunguri trebuie să gestioneze ciclurile de filetare, calculele de viteză constantă a suprafeței și ciclurile predefinite specifice strunjirii. Controlerele pentru freze se concentrează pe frezarea în buzunare, interpolarea circulară și conturarea multi-axială. Conform comparațiilor din industrie, alegerea dintre aceste mașini depinde în mare măsură de geometria piesei — piesele cilindrice sunt mai potrivite pentru strunguri, în timp ce formele geometrice complexe necesită freze.

Cum diferă componentele routerelor CNC de cele ale centrelor de prelucrare

Routerele CNC pot părea la prima vedere similare cu frezele, dar componentele sistemelor de router CNC sunt proiectate pentru priorități complet diferite. Înțelegerea acestor diferențe previne aplicarea incorectă costisitoare a echipamentelor.

Componente Structurale: Ruterele au în mod tipic o construcție de tip portal, în care axul principal se deplasează peste o masă fixă. Această configurație permite prelucrarea materialelor în foi mari — panouri din placaj, foi din plastic, plăci compozite — pe care le prelucrează ruterele. Construcția cadrelor este concepută pentru a acoperi suprafețe de lucru mari, mai degrabă decât pentru a rezista unor forțe intense de tăiere. În timp ce centrele de prelucrare utilizează sisteme de ghidare cu șine în formă de cutie sau ghidaje liniare grele pentru o rigiditate maximă, sistemele de mișcare liniară ale ruterelor prioritizează viteza și domeniul de deplasare în detrimentul rigidității maxime.

Caracteristici ale axului principal: Axurile principale ale ruterelor funcționează la viteze mai mari, dar cu un cuplu mai mic decât cele ale centrelor de prelucrare. Conform experților în prelucrare, ruterele CNC sunt concepute în mod tipic pentru piese de dimensiuni mai mari și mai plane, precum și pentru materiale mai moi, cum ar fi lemnul, plasticele și materialele compozite. Specificațiile axului principal reflectă acest fapt: vitezele maxime ating frecvent 24.000 rpm sau chiar mai mult, dar valorile cuplului sunt insuficiente pentru tăierea agresivă a metalelor.

Prioritățile sistemului de mișcare: Componentele frezei cu comandă numerică (CNC) prioritizează vitezele rapide de deplasare și gamele mari de deplasare în detrimentul preciziei de poziționare. În timp ce un centru de prelucrare poate atinge o precizie de poziționare de ±0,005 mm, o freză obișnuită specifică de obicei ±0,05–0,1 mm — perfect acceptabilă pentru realizarea de panouri publicitare și prelucrarea lemnului, dar inadecvată pentru prelucrarea precisă a metalelor. Calitățile șuruburilor cu bilă, rezoluțiile encoderelor și reglajele servomotoarelor reflectă toate aceste cerințe diferite de precizie.

Metode de fixare a pieselor: Aici diferențele devin imediat vizibile. Centrele de prelucrare folosesc menghine, dispozitive de fixare și mandrine pentru a prinde rigid piese individuale. Frezele utilizează, de obicei, mese cu vid care țin materialele sub formă de foi plane prin succionare — fără necesitatea unei fixări mecanice. Această metodă de fixare funcționează excelent pentru aplicațiile prevăzute ale frezelor, dar nu ar oferi niciodată forța de fixare adecvată pentru tăierea metalelor grele.

Comparație completă a componentelor între tipurile de mașini

Tabelul următor consolidează specificațiile cheie ale componentelor din principalele categorii de mașini CNC. Utilizați această comparație atunci când evaluați echipamentele pentru aplicații specifice sau pentru a înțelege de ce anumite mașini se disting în realizarea unor sarcini particulare:

CompoNent	MAȘINA FRAZĂ CNC	Strung CNC	Cnc router	centru de prelucrare 5-Axe
Interval de viteză al mandrinei	6.000–15.000 rpm tipic	2.000–6.000 rpm tipic	12.000–24.000+ rpm	10.000–42.000 rpm
Puterea axului	5–30 kW	7–45 kW	2–15 kW	15–40 kW
Tipul arborelui	Antrenare prin curea sau antrenare directă	Antrenare prin curea sau prin angrenaj	Antrenare directă sau motorizată	Motorizat (motor integrat)
Axele principale	X, Y, Z (liniare)	X, Z (liniare); C (rotativ)	X, Y, Z (liniare)	X, Y, Z + A, B sau A, C
Gama tipică de deplasare	500–1500 mm pe axă	X: 200–600 mm, Z: 300–1500 mm	1200–3000 mm+ pe axă	500–1500 mm pe axă
Precizia de poziționare	±0,005–0,01 mm	±0,005–0,01 mm	±0,05-0,1 mm	±0,003–0,008 mm
Calitate surub cu bilă	Rectificat cu precizie C3–C5	Rectificat cu precizie C3–C5	Laminat sau rectificat C5–C7	Rectificate cu precizie C3
Tip ghidaj liniar	Ghidoane liniare cu role sau bile	Ghidaje în formă de cutie sau ghidaje liniare	Ghidoane cu rail profilat	Ghidoane cu role de înaltă rigiditate
Avans rapid	20–48 m/min	20–30 m/min	30–60 m/min	30–60 m/min
Fixare principală a piesei	Menghine, dispozitive de fixare, cleme	Mandrine, colțeți, plăci frontale	Masă cu vid, cleme	Menghine, dispozitive de fixare, mese cu articulație
Sistem de schimbare a sculelor	turelă/braț pentru 10–40 de scule	turelă pentru 8–12 scule	Schimbare manuală sau automată simplă a sculelor (ATC)	magazie pentru 30–120+ scule
Materiale ideale	Metale, plásticuri, compozite	Metale, materiale plastice (bare rotunde)	Lemn, materiale plastice, aluminiu, spumă	Aliaje aeronautice, metale complexe
Construcție cadru	Cadru în C sau pod din fontă	Pat din fontă înclinat sau plan	Arcă de oțel sudată	Fontă sau beton polimeric

Mașini cu mai multe axe: unde complexitatea componentelor atinge maximul

Centrele de prelucrare pe cinci axe reprezintă vârful integrării componentelor CNC. Fiecare element — de la arborele principal până la controller — trebuie să funcționeze conform unor specificații ridicate pentru a realiza conturarea complexă oferită de aceste mașini.

Componente ale axelor rotative: Axele suplimentare A și B (sau C) introduc mese rotative sau sisteme de tip trunnion care trebuie să corespundă preciziei axelor liniare. Aceste componente includ traductoare rotative de înaltă precizie, mecanisme de tip roată melcată de precizie sau cu antrenare directă, precum și sisteme sofisticate de fixare care blochează pozițiile în timpul prelucrării, dar permit o rotație fluidă în timpul deplasărilor de poziționare.

Gradul ridicat de sofisticare al controller-ului: Controlerele cu cinci axe trebuie să coordoneze simultan cinci fluxuri de mișcare, gestionând în același timp controlul punctului central al sculei (TCPC), care ajustează automat pozițiile axelor liniare pe măsură ce axele rotative se mișcă, pentru a menține vârful sculei în locația programată. Această complexitate computațională necesită procesoare mai puternice și algoritmi de interpolare mai sofisticați decât cele necesare mașinilor cu trei axe.

Cerințe privind arborele principal: Mașinile cu mai multe axe abordează frecvent piesele de prelucrat din unghiuri neobișnuite, ceea ce impune arborele principal să ofere o accesibilitate excelentă. Designurile compacte ale capetelor de arbore principal minimizează interferența cu piesele de prelucrat și cu dispozitivele de fixare. Componentele pentru strunguri CNC destinate mașinilor multifuncționale de frezat-strung combină arborele principal de tip strung cu arborele principal de frezare — integrând, de fapt, componente din ambele categorii de mașini într-o singură platformă.

Potrivirea componentelor cu aplicațiile

Deci, cum aplicați această cunoaștere? La evaluarea oricărei achiziții majore de mașini-unelte sau a unei extinderi a capacităților, luați în considerare următoarele întrebări la nivelul componentelor:

• Ce materiale veți procesa? Metalele dure necesită cadre rigide, axe puternice și suruburi cu bilă de precizie.
• Ce toleranțe necesită piesele dumneavoastră? Lucrările de precizie necesită suruburi cu bilă rectificate, codificatoare de înaltă rezoluție și construcții termic stabilizate. Lucrările generale permit utilizarea unor componente de calitate mai economică.
• Ce geometrii de piese veți produce? Piesele cilindrice indică configurări de strung. Suprafețele complexe 3D necesită capacitate de frezare pe mai multe axe. Prelucrarea foilor plane se potrivește construcțiilor de freze cu comandă numerică (router).
• Ce volume de producție vă așteptați? Producția în volum mare justifică utilizarea schimbătoarelor automate de scule, a sistemelor de fixare cu acționare hidraulică/pneumatică și a componentelor robuste, concepute pentru funcționare continuă.

Înțelegerea modului în care componentele variază în funcție de tipul mașinii vă transformă dintr-un utilizator pasiv al echipamentelor într-un decident informat. Veți recunoaște momentul în care specificațiile unei mașini corespund aplicației dumneavoastră — și momentul în care ofertele aparent avantajoase reprezintă, de fapt, capacități neconforme care vor limita rezultatele obținute.

Cu această înțelegere cuprinzătoare a modului în care funcționează componentele și în ce fel diferă în funcție de tipul mașinii, sunteți pregătit să luați decizii informate în domeniul fabricației. Să analizăm acum cum puteți aplica această cunoaștere la evaluarea partenerilor de prelucrare mecanică și la luarea deciziilor de achiziție.

Aplicarea cunoștințelor despre componente în luarea deciziilor de fabricație

Acum înțelegeți cum contribuie fiecare componentă a unei mașini la performanța sistemelor CNC — de la baza care amortizează vibrațiile până la controllerul care asigură coordonarea precisă. Dar aici este punctul în care această cunoaștere devine cu adevărat valoroasă: transformarea înțelegerii tehnice în luarea deciziilor practice la selectarea partenerilor de prelucrare mecanică sau la achiziționarea pieselor pentru prelucrarea CNC destinate proiectelor dumneavoastră.

Gândiți-vă la această situație în felul următor: atunci când evaluați un potențial partener de producție, nu vă concentrați doar pe prețurile oferite și pe termenele de livrare. Evaluați, de asemenea, dacă echipamentele lor pot respecta, de fapt, toleranțele necesare pieselor dvs. CNC. Cunoștințele dvs. despre componente vă transformă dintr-un cumpărător pasiv într-un evaluator informat, capabil să pună întrebările potrivite și să recunoască indicatorii de calitate pe care alții îi omit.

De la cunoștințele despre componente la evaluarea calității

Cum legați ceea ce ați învățat despre componente pentru prelucrare de la strunguri cu comandă numerică de la rezultatele reale privind calitatea? Începeți prin a înțelege că fiecare specificație a piesei dvs. finite de prelucrare CNC se datorează unor capacități specifice ale mașinii și ale componentelor.

Luați în considerare cerințele privind finisarea suprafeței. Acea specificație de finisare de 32 Ra microinch? Depinde de excentricitatea axului principal, de amortizarea vibrațiilor și de rigiditatea sculelor, care trebuie să funcționeze împreună. O unitate care utilizează lagăre uzate ale axului principal sau suporturi pentru scule de buget nu poate obține, în mod simplu, finisări de suprafață superioare — indiferent de ce promite echipa sa de vânzări.

Toleranțele dimensionale urmează o logică similară. Atunci când desenul dumneavoastră cere o precizie de poziționare de ±0,001", aveți nevoie de o mașină dotată cu șuruburi cu bilă rectificate cu precizie, cu codificatoare de înaltă rezoluție și cu axe corect etalonate. Conform linii directoare pentru evaluarea industriei , precizia în prelucrarea prin frezare CNC este definită de cât de aproape corespunde piesa prelucrată specificațiilor de proiectare, iar domeniile de toleranță sunt măsurate, de obicei, în microni sau milimetri.

Iată ce diferențiază cumpărătorii informați de ceilalți: ei evaluează potențialii parteneri pe baza specificațiilor echipamentelor, nu doar pe baza promisiunilor. Ei întreabă despre:

• Vârsta și starea mașinii: Echipamentele mai noi, cu istoric documentat de întreținere, oferă, de obicei, toleranțe mai strânse
• Specificații ale axului principal: Viteza maximă, valorile de excentricitate și înregistrările recente privind întreținerea indică capacitatea de a efectua lucrări de precizie
• Accuratețe a axeului: Specificațiile privind precizia de poziționare și repetabilitate relevă toleranțele pe care le poate menține în mod fiabil mașina
• Sisteme de scule: Port-sculele de calitate și echipamentele pentru fixarea pieselor influențează direct precizia pieselor
• Capacități de măsurare: Echipamentele de măsurare cu coordonate (CMM) și uneltele de inspecție în timpul procesului verifică faptul că afirmațiile privind calitatea sunt susținute de date

Evaluarea partenerilor de producție prin specificațiile mașinilor

Când achiziționați piese prelucrate prin frezare cu comandă numerică (CNC), procesul de evaluare depășește simpla analiză a pieselor eșantion. Profesioniștii experimentați din domeniul achizițiilor evaluează întregul sistem de fabricație — deoarece acest sistem determină dacă calitatea va fi constantă pe întreaga comandă, nu doar pe eșantioanele pe care aceștia le-au selectat intenționat pentru evaluarea dumneavoastră.

Potrivit experților în certificări, certificările formale asigură clienții și părțile interesate că o companie își asumă angajamentul față de calitate la fiecare etapă. Totuși, certificările singure nu spun întreaga poveste. Este necesar să înțelegeți ce cerințe impun, de fapt, aceste certificări în ceea ce privește gestionarea mașinilor și a pieselor.

Certificările de management al calității sunt importante: Certificările din industrie indică abordări sistematice ale controlului calității. ISO 9001 stabilește practici de bază de management al calității. Pentru aplicațiile din domeniul automotive, certificarea IATF 16949 ridică semnificativ nivelul de exigență — cerând controlul statistic al proceselor, analiza sistemelor de măsurare și protocoale de îmbunătățire continuă care afectează direct modul în care sunt întreținute și monitorizate componentele de prelucrare mecanică.

Gândiți-vă cum funcționează acest lucru în practică. O unitate care operează în conformitate cu cerințele IATF 16949 nu se limitează doar la verificarea pieselor după prelucrare — ci monitorizează, în timp real, capacitatea procesului. Controlul statistic al proceselor (SPC) urmărește tendințele dimensionale, identificând momentul în care componentele mașinii încep să devieze, înainte ca piesele să iasă din toleranță. Această abordare proactivă protejează programul dvs. de producție împotriva problemelor neașteptate de calitate.

De exemplu, Shaoyi Metal Technology ilustrează modul în care managementul calității la nivel de componentă se traduce în excelentă în fabricație. Certificarea IATF 16949 și implementarea SPC asigură faptul că prelucrarea CNC de precizie pentru aplicații auto menține consistența pe întreaga durată a seriei de producție. Componentele cu toleranțe strânse rezultă din piesele bine întreținute ale mașinilor, combinate cu un monitorizare riguroasă a procesului — nu din noroc sau din abilitățile excepționale ale operatorului într-o anumită zi.

Întrebări care dezvăluie capacitatea reală: Conform recomandărilor din industrie, alegerea partenerului potrivit pentru prelucrarea prin strunjire cu comandă numerică (CNC) este una dintre cele mai importante decizii pe care le puteți lua pentru proiectul dumneavoastră. Puneți potențialilor parteneri aceste întrebări orientate spre componente:

• Ce echipamente CNC utilizați și care sunt specificațiile de precizie de poziționare?
• Cât de des calibrați mașinile și puteți furniza înregistrările de calibrare?
• Ce program de întreținere preventivă aplicați axelor port-scule, șuruburilor cu bile și ghidajelor liniare?
• Ce echipamente de inspecție utilizați pentru verificarea dimensiunilor pieselor?
• Puteți furniza date Cpk care să demonstreze capacitatea procesului pentru cerințe de toleranță similare?

Partenerii care răspund cu încredere la aceste întrebări — cu documentație care să susțină afirmațiile lor — demonstrează atenția la nivel de componentă necesară pentru obținerea unei calități fiabile a pieselor prelucrate prin strunjire CNC.

Indicatori de calitate la evaluarea partenerilor de prelucrare CNC

Nu fiecare producător merită afacerea dumneavoastră. Iată indicatorii cheie de calitate care diferențiază partenerii capabili de cei care vă vor dezamăgi:

• Specificații documentate ale echipamentelor: Atelierele de calitate cunosc capacitățile mașinilor lor și împărtășesc specificațiile în mod deschis — inclusiv domeniile de toleranță, valorile de repetabilitate și capacitățile de finisare a suprafeței
• Programe de întreținere preventivă: Consultați-vă despre programele și înregistrările de întreținere; atelierele care investesc în întreținerea componentelor obțin rezultate mai constante
• Capacități de inspectare: Echipamente CMM, aparate de măsurare a rugozității suprafeței și proceduri de inspecție documentate indică un angajament față de verificare, nu doar față de producție
• Certificări specifice industriei: IATF 16949 pentru industria auto, AS9100 pentru aerospace, ISO 13485 pentru domeniul medical — aceste certificate necesită sisteme de calitate documentate
• Controlul Statistic al Procesului: Implementarea SPC (Controlul Statistic al Proceselor) demonstrează o gestionare proactivă a calității, nu doar o sortare reactivă a pieselor bune de cele defecte
• Sisteme de traseabilitate: Capacitatea de a urmări orice piesă până la mașinile specifice, operatorii și loturile de materiale indicate reflectă sisteme de calitate mature
• Calitatea pieselor eșantion: Solicitați prelucrare de probe care corespunde cerințelor reale ale dumneavoastră — nu piese de demonstrație simplificate
• Clienți de referință: Partenerii stabiliți oferă cu plăcere referințe din rândul clienților care au cerințe de precizie similare

Puneți în valoare cunoștințele dumneavoastră despre componente

Înțelegerea dumneavoastră privind componentele mașinilor-unelte CNC vă oferă un avantaj semnificativ în luarea deciziilor de producție. Vă puteți evalua acum achizițiile de echipamente cu o perspectivă tehnică, nu doar pe baza afirmațiilor vânzătorilor. Vă puteți evalua potențialii parteneri de prelucrare în funcție de capacitățile și practicile lor de întreținere a echipamentelor. Și puteți comunica mai eficient cu prelucratorii și inginerii, deoarece înțelegeți factorii care determină calitatea pieselor.

Indiferent dacă specificați piese prelucrate prin frezare cu comandă numerică (CNC) pentru un produs nou, investigați probleme de calitate cu furnizorii existenți sau investiți în propria echipament CNC, cunoștințele despre componente transformă specificațiile abstracte într-o înțelegere practică. Știți că starea suprafeței depinde de starea axului principal și de calitatea sculelor. Înțelegeți că toleranțele strânse necesită suruburi cu bilă de precizie și axe calibrate. Recunoașteți că o calitate constantă provine din întreținerea mașinilor și din procese controlate.

Această cunoaștere reprezintă avantajul dvs. competitiv. Folosiți-o pentru a lua decizii informate care să asigure calitatea cerută de aplicațiile dvs. — și pentru a construi parteneriate cu producători al căror nivel de atenție la componente corespunde cerințelor dvs. de precizie.

Întrebări frecvente despre piesele mașinilor CNC

1. Care sunt cele 7 componente principale ale unei mașini CNC?

Cele șapte componente principale ale unei mașini CNC includ Unitatea de Comandă a Mașinii (MCU), care interpretează comenzile în cod G, dispozitivele de intrare pentru încărcarea programelor, sistemul de acționare cu motoare servo și șuruburi cu bilă, sculele mașinii, inclusiv arborele principal și instrumentele de tăiere, sistemul de reacție cu codificatoare pentru verificarea poziției, baza și masa care oferă fundația structurală, și sistemul de răcire care gestionează condițiile termice. Fiecare componentă funcționează împreună pentru a realiza operații de prelucrare automatizate și precise.

2. Care sunt părțile unei mașini CNC?

Părțile mașinilor CNC cuprind toate componentele care permit prelucrarea controlată de computer. Acestea includ elemente structurale, cum ar fi baza și cadru din fontă, componente de mișcare, cum ar fi șuruburile cu bilă și ghidajele liniare, ansamblul axului principal pentru îndepărtarea materialului, sistemele de scule, inclusiv mandrinele și purtătoarele de scule, interfața panoului de comandă și controllerul CNC care coordonează toate operațiunile. Producătorii de calitate, cum ar fi cei care dețin certificarea IATF 16949, mențin aceste componente prin Controlul Statistic al Proceselor pentru a asigura o precizie constantă.

3. Care sunt cele trei părți ale unei mașini CNC?

În mașinile CNC cu 3 axe, cele trei componente principale de mișcare sunt motorul axei X, care conduce mișcarea orizontală, motorul axei Y, care controlează mișcarea verticală, și motorul axei Z, care gestionează poziționarea în adâncime. Fiecare axă utilizează șuruburi de precizie cu bile, ghidaje liniare și motoare servo cu feedback de la encoder pentru a obține acuratețe de poziționare de ±0,005–0,01 mm. Această configurație gestionează eficient majoritatea operațiunilor de frezare, găurire și profilare.

4. Cum influențează calitatea arborelui principal rezultatele prelucrării CNC?

Calitatea arborelui principal determină în mod direct calitatea suprafeței finite și durata de viață a sculelor în prelucrarea CNC. Arborii principali rectificați cu precizie și echipați cu rulmenți corect pretensionați ating o excentricitate sub 0,0001 inch, asigurând finisaje mai netede și prelungind semnificativ durata de viață a sculelor. Factorii cheie includ configurația rulmenților, stabilitatea termică asigurată de sistemele de răcire și caracteristicile de amortizare a vibrațiilor. Arborii principali cu transmisie prin curea, cu antrenare directă și cei motorizați oferă fiecare relații diferite între viteză și cuplu, adaptate unor aplicații specifice.

5. Ce întreținere necesită componentele mașinilor CNC?

Componentele mașinilor CNC necesită o întreținere programată pentru a preveni defecțiunile și a menține precizia. Activitățile zilnice includ încălzirea prealabilă a arborelui principal, verificarea lubrifierii și inspecția acoperișurilor ghidajelor. Întreținerea săptămânală cuprinde curățarea ghidajelor liniare și monitorizarea lichidului de răcire. Cerințele lunare includ măsurarea jocului la șurubul cu bile și verificarea conexiunilor electrice. Activitățile trimestriale cuprind analiza vibrațiilor și verificarea alinierii axelor. Respectarea programelor specificate de producător, utilizând lubrifianții adecvați, previne uzura prematură care duce la derivarea toleranțelor și la probleme de calitate în producție.
