Piese metalice pentru prelucrare decodate: De la alegerea materialului până la inspecția finală

Înțelegerea pieselor metalice prelucrate și a bazei lor de fabricație

Când vă luați un telefon inteligent, porniți mașina sau urcați la bordul unui avion, vă bazați pe piese metalice prelucrate fără să vă dați seama. Aceste componente proiectate cu precizie constituie baza practic a oricărui sistem mecanic din producția modernă. Dar ce anume face ca o piesă prelucrată să difere de celelalte componente metalice și de ce este această diferențiere importantă pentru următorul dvs. proiect?

Piese metalice prelucrate sunt componente create prin eliminarea materialului dintr-o piesă brută metalică solidă pentru a atinge specificațiile exacte. Spre deosebire de piesele fabricate prin alte metode, fiecare componentă metalică prelucrată începe ca o bucată mai mare de material brut, care este modelată cu grijă până la forma finală. Această abordare fundamentală conferă pieselor prelucrate caracteristici unice, făcându-le indispensabile în domenii variate, de la industria auto și aerospace până la dispozitive medicale și electronice de consum.

Ce face ca piesele prelucrate să difere de celelalte componente metalice

Imaginați-vă că aveți nevoie de o componentă metalică pentru o aplicație critică. Aveți mai multe opțiuni de fabricație, dar fiecare dintre acestea produce rezultate fundamental diferite. Înțelegerea acestor diferențe vă ajută să luați decizii mai bune privind achiziționarea.

Piese forjate sunt create prin aplicarea unei temperaturi extreme asupra metalului până acesta devine maleabil, urmată de utilizarea unei forțe de compresie pentru a-i schimba forma. B.B. Price forjarea produce o rezistență excepțională, deoarece acest proces aliniază structura internă a grânelor metalului, reducând buzunarele de aer sau golurile. Acest lucru face ca componentele forjate să fie ideale pentru aplicații supuse unor eforturi ridicate, care necesită rezistență la impact.

Piesele turnate implică încălzirea metalului până devine lichid topit, urmată de turnarea acestuia într-o formă, unde se solidifică. Turnarea este excelentă pentru crearea unor forme complexe și intricate în mod rentabil. Totuși, componentele turnate au, de obicei, structuri ale grânelor neuniforme și proprietăți mecanice mai scăzute comparativ cu cele forjate sau prelucrate prin strunjire.

Părțile mecanizate adoptă o abordare complet diferită. În loc să redea forma sau să toarne metalul, prelucrarea prin așchiere lucrează cu materialul solid, eliminând prin tăiere tot ceea ce nu face parte din piesa finală. Acest lucru conferă componentelor metalice prelucrate prin așchiere avantaje distincte: toleranțe dimensionale mai strânse, finisaje de suprafață mai netede și flexibilitatea de a produce atât prototipuri unice, cât și serii de producție în volum mare, cu aceeași precizie.

Principiul prelucrării prin eliminare explicat

Prelucrarea metalelor se bazează pe principiul fabricării prin eliminare. Gândiți-vă la această tehnică ca la sculptarea marmorei: începeți cu mai mult material decât aveți nevoie, apoi eliminați progresiv materialul până când rămâne doar forma dorită.

După cum explică Dassault Systèmes, fabricarea prin eliminare implică îndepărtarea materialului prin strunjire, frezare, găurire, rectificare, tăiere și alezare. Acest proces utilizează, în mod obișnuit, metale sau materiale plastice ca materii prime și produce produse finale cu finisaje netede și toleranțe dimensionale stricte.

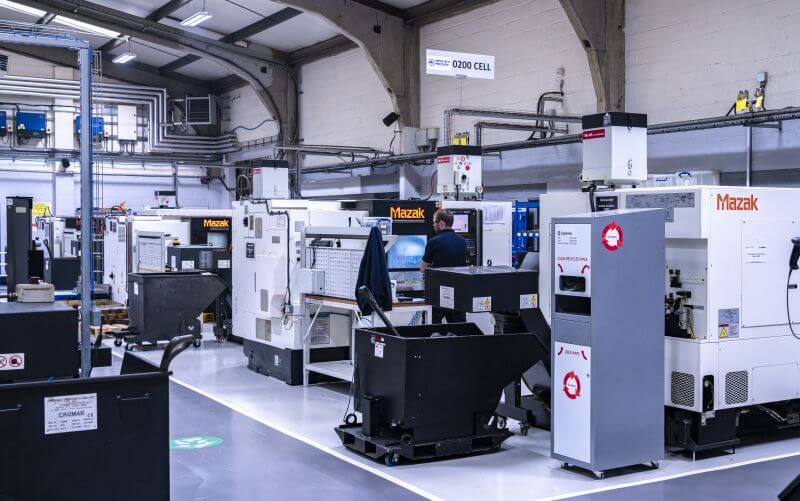

Mașinile moderne CNC (Comandă Numerică Computerizată) execută această îndepărtare a materialului cu o precizie excepțională. Un software preprogramat controlează echipamente complexe pentru a tăia și modela piesele conform desenelor exacte CAD. Această automatizare permite obținerea unor rezultate constante și reproductibile pentru sute sau mii de componente identice.

De ce este atât de importantă precizia? În aplicațiile auto, chiar și mici variații dimensionale pot afecta modul în care se asamblează componentele, putând genera probleme de siguranță sau uzură prematură. În domeniul aerospațial, cerințele de precizie devin și mai riguroase, deoarece eșecul unei componente nu este deloc acceptabil la o altitudine de 35.000 de picioare.

Acest ghid vă va conduce pas cu pas prin tot ceea ce trebuie să înțelegeți despre piesele metalice prelucrate – de la selectarea materialelor și proceselor potrivite, până la specificarea toleranțelor și evaluarea furnizorilor. Indiferent dacă proiectați prima dvs. piesă prelucrată sau căutați optimizarea unei piese existente, veți găsi informații practice care vă vor ajuta să luați decizii fundamentate.

Piesele metalice prelucrate de calitate au mai multe caracteristici definitorii:

• Precizie dimensională – Capacitatea de a atinge în mod constant dimensiunile țintă în cadrul intervalului de toleranțe specificat
• Finalizare suprafață – Suprafețe netede și uniforme, care îndeplinesc atât cerințele funcționale, cât și cele estetice
• Integritatea Materialului – Proprietățile mecanice păstrate, fără defecte rezultate din procesul de fabricație
• Repetabilitate – Capacitatea de a produce piese identice în cadrul diferitelor serii de producție, indiferent dacă se fabrică 10 piese sau 10.000

Aceste caracteristici acționează împreună pentru a asigura faptul că fiecare piesă prelucrată funcționează exact așa cum a fost proiectată — de fiecare dată. În secțiunile care urmează, vom analiza modul în care selecția materialelor, procesele de prelucrare mecanică, toleranțele și controlul calității contribuie, toate împreună, la obținerea acestor rezultate pentru aplicația dvs. specifică.

Ghid de selecție a materialelor pentru proiectele de prelucrare mecanică a metalelor

Alegerea metalului potrivit pentru proiectul dvs. de prelucrare mecanică nu este doar o chestiune de a alege un material puternic sau accesibil din punct de vedere financiar — este vorba despre potrivirea proprietăților materialelor cu cerințele specifice ale aplicației dvs. O alegere incorectă poate duce la defectarea prematură a componentelor, la costuri excesive de fabricație sau la piese care pur și simplu nu funcționează așa cum era de așteptat. Cum puteți, deci, naviga în această decizie?

Gândiți-vă la selecția materialelor ca la echilibrarea a trei factori interconectați ce trebuie să facă piesa (performanță), cât puteți cheltui (buget) și cât de eficient poate fi fabricată (prelucrabilitate). Fiecare material implică compromisuri între aceste dimensiuni, iar înțelegerea acestora vă ajută să luați decizii ingineresti mai bune.

Aliaje de aluminiu pentru aplicații ușoare și de înaltă performanță

Prelucrarea aluminiului a devenit extrem de populară în toate industriile, și cu bună rațiune. Aceste aliaje oferă un raport excepțional rezistență-pe-greutate, o excelentă rezistență la coroziune și o prelucrabilitate remarcabilă, care menține costurile de producție la un nivel gestionabil.

aluminiu 6061 este adesea numit „omul cu multe meserii" în familia aluminiului. Conform RapidDirect, acest aliaj prezintă o bună prelucrabilitate, o excelentă rezistență la coroziune și o rezistență la tractiune solidă la un cost relativ scăzut. Compoziția sa, care include siliciu și magneziu, îl face extrem de sudabil și ușor de prelucrat. Veți găsi piese din aluminiu prelucrate din aliajul 6061 în tot felul de aplicații: de la componente auto și structuri aeronautice până la carcase pentru echipamente electronice de consum și echipamente marine.

aluminiu 7075 este ales atunci când aveți nevoie de rezistență maximă. Având zincul ca element principal de aliere, aliajul 7075 oferă o rezistență la curgere semnificativ mai mare decât cea a aliajului 6061 — ceea ce înseamnă că suportă mai multe impacturi și presiuni fără a se deforma. Totuși, această rezistență are și dezavantaje: 7075 este mai greu de prelucrat, mai puțin sudabil și are un preț mai ridicat. Industria aerospațială și cea de apărare specifică frecvent aliajul 7075 pentru cadre de avioane, componente structurale supuse unor eforturi ridicate și aplicații în care reducerea greutății și rezistența sunt ambele esențiale.

La compararea acestor aliaje, luați în considerare următorul aspect: aliajul 6061 oferă o conductivitate termică și electrică superioară, făcându-l ideal pentru schimbătoarele de căldură și aplicațiile electrice. În schimb, duritatea și rezistența la oboseală superioare ale aliajului 7075 îl fac alegerea preferată pentru aplicații de înaltă performanță, unde eșecul nu este o opțiune.

Calitățile oțelului și momentul potrivit pentru utilizarea fiecăreia

Oțelul inoxidabil rămâne una dintre cele mai versatilе familii de metale pentru componente prelucrate prin așchiere. Cheia constă în înțelegerea calității care corespunde cel mai bine cerințelor dvs. specifice.

Material oțel inoxidabil 303 a fost conceput în mod special pentru prelucrabilitate. Conform Atlantic Stainless, conținutul său de sulf îl face cel mai ușor de prelucrat dintre oțelurile inoxidabile austenitice. Acest lucru se traduce direct prin timpi de producție mai scurți și costuri de fabricație reduse. Aplicațiile frecvente includ piulițe, șuruburi, elemente de fixare pentru aeronave, roți dințate, șuruburi, arburi și bucși. Compromisul? Conținutul de sulf reduce ușor rezistența la coroziune comparativ cu alte calități.

oțel inoxidabil 304 reprezintă peste 50% din oțelul inoxidabil utilizat la nivel mondial. Ofertă o rezistență excepțională la coroziune, atât în medii chimice, cât și atmosferice, rămânând în același timp ușor de sudat. Îl veți găsi în echipamentele de bucătărie, mașinile pentru prelucrarea alimentelor, elementele arhitecturale de finisare și componentele auto. Atunci când aveți nevoie de un material sigur, versatil, cu o excelentă capacitate de deformare, oțelul inoxidabil 304 este, de obicei, cea mai bună alegere.

oțeluri din oțel inoxidabil 316 adaugă 2–3% molibden în compoziție, oferind o rezistență superioară la coroziune și la pitting în medii bogate în cloruri. Acest lucru îl face esențial pentru aplicații marine, echipamente pentru procesarea produselor chimice, fabricarea produselor farmaceutice și dispozitive medicale. Dacă piesele dvs. vor fi expuse apării sărate, substanțelor chimice agresive sau trebuie să îndeplinească standarde stricte de igienă, oțelul inoxidabil 316 justifică costul său suplimentar.

Oțelurile carbonice oferă o altă opțiune atunci când rezistența la coroziune nu este preocuparea principală. Aceste materiale oferă o rezistență excelentă la costuri mai mici decât cele ale calităților din oțel inoxidabil, făcându-le potrivite pentru componente interne, piese de mașini și aplicații în care se pot aplica învelișuri protectoare după prelucrare.

Metale speciale pentru medii solicitante

Unele aplicații depășesc ceea ce pot oferi aluminiul și oțelul. Aici intră în scenă metalele speciale.

360 Aliaj de alamă (C360) este cunoscut sub denumirea de „bronz ușor de prelucrat” dintr-un motiv foarte întemeiat — se prelucrează excelent. Conform MakerVerse , prelucrarea prin frezare CNC a bronzului produce piese cu finisaje de suprafață excepționale și toleranțe strânse, în mod eficient. Compoziția din cupru, zinc și plumb oferă o rezistență bună și o excelentă rezistență la coroziune, făcându-l ideal pentru conectori electrici, racorduri pentru instalații sanitare și accesorii decorative.

C110 cupru este alegerea preferată atunci când conductivitatea electrică este esențială. Acest cupru aproape pur, cu un conținut scăzut de oxigen, oferă cea mai ridicată conductivitate electrică dintre toate metalele uzuale prelucrate prin strunjire. Plăcile de circuit, conectorii electrici, componentele de legare la pământ și dissipatoarele de căldură necesită frecvent proprietățile unice ale cuprului C110.

Titan reprezintă nivelul premium al materialelor prelucrate prin strunjire. Prelucrarea CNC a titanului produce componente cu raporturi excepționale rezistență/greutate, rezistență remarcabilă la coroziune și biocompatibilitate, ceea ce le face potrivite pentru implante medicale. Titanul de gradul 2 oferă o formabilitate excelentă și este frecvent utilizat în aplicații aerospațiale și de procesare chimică. Titanul de gradul 5 (Ti-6Al-4V) asigură o rezistență și mai mare pentru aplicații exigente din domeniile aerospațial, medical și marin. Dezavantajul? Titanul este semnificativ mai scump și necesită utilaje specializate și expertiză specifică pentru a fi prelucrat eficient.

Compararea proprietăților materialelor

Pentru a vă ajuta să evaluați rapid opțiunile, mai jos găsiți o comparație pe colțană a proprietăților cheie:

Material	Clasament prelucrabilitate	Rezistența la tracțiune	Rezistență la coroziune	Cost relativ	Aplicații tipice
Aluminiu 6061	Excelent	Mediu (310 MPa)	Excelent	Scăzut	Automobilistică, structuri aeronautice și echipamente marine
Aluminiu 7075	Bun	Ridicat (572 MPa)	Bun	Mediu	Structuri de avioane, piese structurale supuse unor eforturi ridicate
oțel inoxidabil 303	Excelent	Ridicat (620 MPa)	Bun	Mediu	Elemente de fixare, roți dințate, arburi, bucși
oțel inoxidabil 304	Bun	Ridicat (580 MPa)	Excelent	Mediu	Echipamente pentru industria alimentară, electrocasnice de bucătărie, aplicații arhitecturale
oțeluri din oțel inoxidabil 316	Moderat	Ridicat (580 MPa)	Superior	Mediu-Mare	Aplicații marine, prelucrarea chimicalelor, dispozitive medicale
alamă 360 (C360)	Excelent	Mediu (380 MPa)	Bun	Mediu	Conectori electrici, instalații sanitare, piese decorative
C110 cupru	Bun	Scăzută (220 MPa)	Excelent	Mediu-Mare	Componente electrice, radiatoare de căldură, legare la pământ
Titanium Grade 5	Greu	Foarte ridicată (1100 MPa)	Superior	Înaltelor	Aeronautică, implante medicale, echipamente marine

Modul în care selecția materialului influențează fabricarea

Alegerea materialului nu afectează doar performanța piesei — influențează direct timpul de prelucrare mecanică, uzura sculelor și, în cele din urmă, costurile proiectului dumneavoastră. Materialele mai dure, cum ar fi aluminiul 7075 și titanul, necesită viteze de așchiere mai reduse și schimbări mai frecvente ale sculelor, ceea ce crește timpul de producție și cheltuielile. Materialele mai moi și mai ușor de prelucrat, cum ar fi aluminiul 6061 și oțelul inoxidabil 303, se prelucrează mai rapid și cu o uzură redusă a sculelor, menținând astfel costurile la un nivel mai scăzut.

Relația funcționează în ambele sensuri: dacă specificați un material dificil de prelucrat mecanic, așteptați-vă la termene de livrare mai lungi și la costuri mai mari pe piesă. În schimb, alegerea unui material ușor de prelucrat, atunci când cerințele aplicației o permit, poate reduce semnificativ bugetul de fabricație fără a compromite calitatea.

Acum că aveți cadru de selecție a materialelor în loc, următorul pas este înțelegerea proceselor de prelucrare mecanică care vor transforma materialul brut în componenta finită — și modul în care selecția procesului influențează ceea ce se poate realiza din punct de vedere al geometriei, al toleranțelor și al stării suprafeței.

Procesele de prelucrare CNC explicate cu parametri tehnici

Acum că ați selectat materialul potrivit pentru proiectul dumneavoastră, întrebarea următoare este: care proces de prelucrare va transforma, de fapt, metalul brut în componenta finită? Răspunsul depinde în totalitate de geometria piesei, de cerințele de toleranță și de volumul de producție. Înțelegerea modului de funcționare al fiecărui proces — și a domeniilor în care acesta se remarcă — vă ajută să comunicați eficient cu atelierele de prelucrare mecanică și să primiți oferte precise.

O mașină CNC pentru metal funcționează prin urmare a instrucțiunilor preprogramate pentru a ghida uneltele de tăiere prin mișcări precise. Totuși, nu toate mașinile CNC pentru prelucrarea metalelor funcționează în același mod. Să analizăm procesele de bază și să vedem când fiecare dintre acestea este potrivită pentru piesele dvs. de prelucrat.

Operații de frezare CNC și configurații ale axelor

Frezarea CNC elimină materialul folosind unelte de tăiere rotative care se deplasează pe suprafața piesei de prelucrat. Gândiți-vă la acest proces ca fiind opusul găuririi: în loc să pătrundă doar vertical în jos, frezele pot călători în mai multe direcții pentru a crea forme complexe, degajări, canale și suprafețe conturate.

Numărul de axe determină geometriile pe care le poate genera mașina dvs. CNC pentru metal:

frezare CNC pe 3 axe deplasează uneltele de tăiere de-a lungul a trei direcții liniare: X (stânga-dreapta), Y (înainte-înapoi) și Z (sus-jos). Conform CNC Cookbook , prelucrarea pe 3 axe este cea mai potrivită pentru profiluri frezate plane, găuri și fileturi aliniate cu o axă. Această configurație prelucrează eficient și rentabil cele mai multe piese standard, dar întâmpină dificultăți în realizarea subgolurilor și a elementelor complexe înclinate, fără mai multe reconfigurări ale piesei.

fresaj CNC cu 4 Axe adaugă o axă rotativă A care se rotește în jurul axei X. Această adăugare, aparent simplă, deblochează capacități semnificative. Piesa de prelucrat poate roti în timpul așchierii, permițând prelucrarea unor elemente înclinate, a elicelor și a arcelor complexe într-un singur montaj. Pentru producătorii care lucrează cu geometrii complicate, mașinile cu 4 axe elimină schimbările de dispozitive, care măresc costurile și termenele de livrare.

fresaj CNC cu 5 Axe reprezintă standardul de aur pentru geometrii complexe. Prin adăugarea unei a doua axe de rotație, aceste mașini pot aborda piesa de prelucrat din practic orice unghi. Acest lucru permite prelucrarea paletelor de turbine, a rotorilor, a componentelor aeronautice și a dispozitivelor medicale cu curbe compuse, care ar fi imposibil de realizat — sau prohibitiv de scumpe — pe mașini mai simple.

• 3 axe excelă în: Suprafețe plane, buzunare simple, găuri, contururi de bază. Limitări: Nu poate prelucra subțăieturi sau elemente înclinate fără re-poziționarea piesei.
• 4 axe excelă în: Piese care necesită caracteristici pe mai multe fețe, modele elicoidale, componente cilindrice cu caracteristici excentrice. Limitări: În continuare limitate comparativ cu prelucrarea pe 5 axe pentru suprafețe curbe compuse.
• prelucrarea pe 5 axe este excelentă pentru: Componente aero-spațiale complexe, implanturi medicale, matrițe și forme, orice piesă cu suprafețe curbe compuse. Limitări: Costurile mai mari ale mașinilor se reflectă direct în prețurile mai ridicate ale pieselor.

O mașină de frezat CNC pentru aluminiu va atinge, în general, viteze de așchiere mai mari decât una utilizată pentru oțel sau titan, influențând direct atât costul, cât și durata de livrare a proiectului dumneavoastră.

Procese de strunjire pentru componente cilindrice

În timp ce la frezare se mișcă scula de tăiere, strunjirea CNC funcționează în mod diferit: piesa de prelucrat se rotește, iar sculele de tăiere fixe îndepărtează materialul. Acest lucru face ca strunjirea să fie ideală pentru orice componentă cu simetrie de rotație: arburi, bucși, pini, elemente de fixare filetate și carcase cilindrice.

Conform CNC WMT, strunjirea CNC poate atinge toleranțe la fel de strânse ca ±0,0001 inch (±0,0025 mm) și finișuri de suprafață la fel de netede ca Ra 0,04 μm — apropiindu-se de calitatea oglinzii. Procesele standard de strunjire ating în mod obișnuit valori Ra între 1,6 și 0,8 μm, în timp ce strunjirea de precizie pătrunde în această gamă ultrafină.

Ce face strunjirea CNC atât de precisă? Mai mulți factori acționează împreună:

• Rigiditatea mașinii: Stabilitatea structurală minimizează vibrațiile în timpul așchierii
• Dinamica arborelui principal: Controlul precis al rotației asigură o îndepărtare constantă a materialului
• Selecție Unelte: Sculele din aliaje dure și cu înveliș din diamant mențin stabilitatea așchierii
• Gestionarea termică: Răcirea eficientă previne dilatarea materialului, care ar putea cauza inexactități dimensionale

Așchierea metalică CNC pe centre de strunjire are loc remarcabil de rapid pentru piese cilindrice. În timp ce frezarea ar putea necesita mai multe treceri pentru a crea o caracteristică rotundă, strunjirea o realizează într-o singură operație, pe măsură ce semifabricatul se rotește în jurul sculei de așchiere.

Operații secundare care îmbunătățesc calitatea pieselor

Procesele primare de prelucrare aduc piesele aproape de forma lor finală, dar operațiunile secundare oferă adesea precizia și calitatea suprafeței necesare în aplicații critice.

Făcere praf folosește discuri abrazive pentru a îndepărta cantități minuscule de material, obținând toleranțe și finisaje de suprafață pe care frezarea și strunjirea nu le pot atinge. Conform MultiSource Manufacturing , sistemele de rectificare finalizează suprafețele și interiorul componentelor la toleranțe exacte, creând în același timp finisaje estetice și funcționale dorite. Rectificatoarele specializate pentru roți dințate asigură o precizie ridicată a angrenajelor, iar rectificatoarele cu vârfuri se ocupă de prelucrarea riguroasă a arborelor.

Operațiunilor de foraj creează găuri de diverse tipuri. Găurirea standard realizează găuri simple prin întreaga grosime, în timp ce găurirea cu burghiu de armă folosește lichid de tăiere atât pentru răcire, cât și pentru ungere, pentru a crea găuri adânci, ale căror adâncimi depășesc de cinci ori diametrul — esențiale pentru componente hidraulice și canale de răcire în matrițe.

Prelucrarea prin eroziune electrică (EDM) adoptă o abordare complet diferită. În loc să taie, prelucrarea prin descărcare electrică (EDM) folosește curentul electric pentru a eroda materialul din piesa de prelucrat. EDM cu fir poate tăia plăci cu o grosime de până la 11,81 inch (300 mm), cu precizie ghidată CNC. Acest proces este excelent pentru tăierea metalelor călite, care ar provoca uzură excesivă a sculelor de tăiere convenționale — gândiți-vă la componente pentru matrițe de injectare, matrițe și piese aeronautice fabricate din aliaje exotice.

Fraiere efectuează rapid anumite tăieturi asimetrice folosind freze dinate. Canalele de pană, dinții roților dințate și profilele interne complexe, care ar necesita mai multe operații de frezare, pot fi broșate în câteva secunde, cu toleranțe de până la ±0,0005 inch (±0,01 mm).

Potrivirea procesului cu geometria piesei

Cum aflați ce proces are nevoie piesa dumneavoastră? Începeți cu geometria acesteia:

• Cilindrică, cu simetrie de rotație: Strunjirea CNC este cea mai eficientă soluție
• Prismatică (de tip bloc), cu suprafețe plane: frezarea pe 3 axe prelucrează aceste piese în mod economic
• Elemente pe mai multe fețe: frezarea pe 4 axe reduce numărul de montări și îmbunătățește precizia
• Suprafețe curbe complexe: se cere în mod obișnuit frezarea pe 5 axe
• Toleranțe extrem de strânse sau finisaje fine: Adăugați rectificarea ca operație secundară
• Materiale călite sau caracteristici interne intricate: Luați în considerare prelucrarea prin electroeroziune (EDM)

Relația dintre complexitatea proiectului și cost este directă: geometriile mai complexe necesită echipamente mai sofisticate, timpi de ciclu mai lungi și, adesea, mai multe operații. O piesă care poate fi realizată pe o freză cu 3 axe într-o singură prindere va costa întotdeauna mai puțin decât una care necesită prelucrare pe 5 axe, urmată de rectificare secundară.

Înțelegerea acestor capacități tehnologice vă ajută să proiectați piese care pot fi fabricate la costuri rezonabile — și stabilește așteptări realiste privind toleranțele și finisajele de suprafață pe care le puteți specifica. Vorbind despre toleranțe, să analizăm exact ce înseamnă aceste specificații și cum puteți evita supraproiectarea, care vă mărește bugetul fără a adăuga valoare funcțională.

Specificațiile de toleranță și cerințele de precizie explicate în termeni simpli

Iată un scenariu care se repetă constant în domeniul fabricației: un inginer specifică toleranțe de ±0,001" pe întreaga desen tehnic al unei piese, considerând că o toleranță mai strictă este întotdeauna mai bună. Rezultatul? Costurile de prelucrare se triplează, termenele de livrare se dublează, iar performanța piesei este exact aceeași ca și a unei piese realizate conform toleranțelor standard. Vă sună cunoscut?

Înțelegerea specificațiilor privind toleranțele nu constă doar în cunoașterea valorilor numerice — ci în recunoașterea cerințelor reale ale aplicației dumneavoastră, comparativ cu cerințele care adaugă costuri fără a oferi beneficii funcționale. Să analizăm ce înseamnă, de fapt, aceste specificații și cum să le aplicați în mod strategic pieselor metalice prelucrate cu precizie.

Clase de toleranță și implicațiile lor în lumea reală

Toleranțele definesc variația acceptabilă a unei dimensiuni. Când un desen specifică un diametru de gaură de 0,500" ±0,005", gaura reală poate avea orice valoare între 0,495" și 0,505" și tot va fi considerată acceptabilă. Dar ce se întâmplă atunci când această toleranță este strânsă la ±0,001"? Intervalul acceptabil se reduce dramatic, necesitând viteze mai mici de prelucrare, scule mai precise, timp suplimentar de inspecție și, adesea, echipamente specializate.

Conform Protolabs , toleranțele bilaterale standard de ±0,005" (0,127 mm) funcționează bine pentru majoritatea aplicațiilor generale de prelucrare mecanică. Aceste toleranțe pot fi exprimate, de asemenea, ca valori unilaterale (+0,000/-0,010" sau +0,010/-0,000") sau ca dimensiuni bazate pe limite, unde se specifică direct intervalul acceptabil.

Iată ce înseamnă, de obicei, diferitele clase de toleranțe pentru proiectul dumneavoastră:

Interval de toleranță	Clasificarea	Proces tipic	Impactul relativ al costului	Aplicații comune
±0,010" (±0,25 mm)	Comercial/standard	Frezare/strunjire CNC standard	Nivel de referință (1x)	Suporturi, capace, piese structurale necritice
±0,005" (±0,127 mm)	Standard de precizie	Frezare/strunjire CNC cu atenție	1,2–1,5x	Componente mecanice generale, carcase
±0,002" (±0,05 mm)	Precizie	CNC de precizie cu scule de calitate	1,5–2x	Montaje pentru rulmenți, suprafețe de asamblare, piese din aluminiu prelucrate CNC
±0,001" (±0,025 mm)	Precizie Înaltă	CNC de precizie + rectificare	2-3x	Componente aero-spațiale, dispozitive medicale
±0,0005" (±0,013 mm)	Ultra-precizie	Rectificare, leșuire, echipamente specializate	3–5x+	Suporturi optice, instrumente de precizie

Observați cum cresc costurile pe măsură ce toleranțele se strâng. O piesă cu toate dimensiunile la ±0,001" ar putea costa de trei ori mai mult decât aceeași piesă la ±0,005"—chiar dacă toleranța mai strictă nu aduce niciun beneficiu funcțional pentru caracteristici necritice.

Toleranțe generale versus dimensiuni critice

Specificarea inteligentă a toleranțelor împarte dimensiunile în două categorii: generale și critice. Toleranțele generale se aplică caracteristicilor ale căror dimensiuni exacte nu influențează semnificativ funcționarea—de exemplu, lungimea totală, suprafețele care nu se asamblează sau găurile de degajare. Dimensiunile critice sunt tocmai opusul: alezajele pentru rulmenți, suprafețele de etanșare, interfețele de asamblare și orice caracteristică al cărei grad de variație afectează direct performanța.

Conform Epec Engineered Technologies una dintre cele mai frecvente greșeli în proiectarea pieselor de precizie este aplicarea excesivă a toleranțelor. Stabilirea unor toleranțe strânse pentru fiecare dimensiune nu îmbunătățește calitatea piesei, ci doar o face mai scumpă și mai dificil de realizat. Majoritatea atelierelor de prelucrare lucrează cu blocuri standard de toleranțe, cum ar fi ±0,005" sau ±0,010" pentru dimensiunile generale, iar utilizarea acestor standarde duce adesea la obținerea unor toleranțe reale chiar mai bune, deoarece prelucratorii sunt obișnuiți să lucreze în cadrul acestor domenii.

Luați în considerare un exemplu simplu: proiectați o consolă de montare cu patru găuri și o gaură de poziționare critică. Cele patru găuri de montare necesită o precizie suficientă pentru a se alinia cu elementele de asamblare corespunzătoare — o toleranță de ±0,005" este perfect adecvată. Dar gaura de poziționare care determină exact poziția ansamblului dumneavoastră? Aceasta ar putea avea nevoie, într-adevăr, de o toleranță de ±0,001". Specificarea unor toleranțe strânse doar acolo unde este esențială menține piesele dvs. frezate la un preț accesibil, asigurând în același timp funcționalitatea lor.

Când toleranțele mai strânse justifică investiția

Deci, când aveți nevoie, de fapt, de acele toleranțe strânse și scumpe? Răspunsul depinde de cerințele funcționale ale aplicației dvs.:

• Interfețe pentru rulmenți: Diametrele arborelor și ale alezajelor pentru rulmenți necesită, în mod tipic, toleranțe de ±0,0005" până la ±0,001" pentru a asigura o potrivire corectă și pentru a preveni uzura prematură
• Suprafețe de etanșare: Canalele pentru inele O și suprafețele de etanșare necesită un control strict pentru a preveni scurgerile în sistemele hidraulice și pneumatice
• Asamblări precise: Componentele care trebuie să fie aliniate cu precizie de ordinul micronilor în aplicații optice sau electronice
• Părțile rotative la viteză ridicată: Cerințe privind echilibrarea și concentricitatea pentru piese care se rotesc la mii de RPM
• Implante medicale: Cerințele de biocompatibilitate și de potrivire impun un control dimensional excepțional

În schimb, aceste aplicații funcționează, în mod tipic, bine și cu toleranțe standard:

• Găurile de trecere pentru șuruburi (șurubul nu este afectat dacă diametrul găurii este cu 0,005" mai mare)
• Suprafețele nefuncționale care nu vor intra în contact cu alte componente
• Caracteristici estetice în care aspectul contează mai mult decât dimensiunile exacte
• Piese prototip în care se testează forma și funcționalitatea, nu gata pentru producție

Înțelegerea dimensionării geometrice și a toleranțelor (GD&T)

Când piesele dvs. metalice prelucrate implică relații complexe între caracteristici, sistemul clasic de toleranțare cu valori ± uneori nu este suficient. Aici intervine dimensionarea geometrică și toleranțele (GD&T).

Conform First Mold, GD&T este un sistem de simboluri care definește caracteristicile geometrice ale pieselor, permițând o producție precisă chiar și în prezența unor mici variații dimensionale. Spre deosebire de toleranțarea convențională, care se bazează pe dimensiuni coordonate simple, GD&T oferă o descriere funcțională a geometriei piesei.

Cele mai frecvente indicații GD&T cu care veți avea de-a face includ:

• Poziția reală: Definește poziția la care trebuie să se afle o caracteristică (de exemplu, un orificiu) relativ la reperele de referință, cu toleranțe exprimate ca o zonă cilindrică
• Planeitatea: Specifică faptul că o suprafață trebuie să se afle între două plane paralele, controlând deformarea (răsucirea sau îndoirea) cauzată de eforturile din material sau de forțele de prelucrare
• Cilindricitate: Asigură menținerea formei circulare a găurilor și a elementelor cilindrice pe întreaga lor lungime — prevenind apariția unor forme ovalizate
• Concentricitate: Controlează cât de bine mai multe elemente cilindrice împart o axă comună, ceea ce este esențial pentru componentele în rotație
• Perpendicularitate: Definește abaterea admisibilă între suprafețe care ar trebui să fie perpendiculare

După cum subliniază Protolabs, GD&T oferă un nivel superior de control al calității, care include relațiile dintre diversele caracteristici ale piesei, precum și calificatorii de formă și ajustare. Pentru piese metalice personalizate cu caracteristici interconectate, GD&T permite adesea toleranțe individuale mai largi, păstrând în același timp funcționalitatea piesei — reducând astfel potențial costurile, fără a compromite performanța.

Ghid practic pentru specificarea toleranțelor dumneavoastră

Gata să specificați toleranțe care echilibrează precizia cu eficiența din punct de vedere al costurilor? Urmați această abordare:

Identificați mai întâi dimensiunile critice care afectează direct funcționarea piesei. Aplicați cele mai strânse toleranțe doar în aceste zone, iar pentru restul utilizați blocurile standard de toleranțe (±0,005" până la ±0,010").

Luați în considerare acumularea toleranțelor atunci când mai multe toleranțe interacționează. Dacă trei piese cu toleranțe de ±0,005" se suprapun, variația cumulată ar putea ajunge la ±0,015"—ceea ce ar putea cauza probleme de asamblare, chiar dacă fiecare piesă individuală este „în limitele specificate".

În final, colaborați din timp cu strungarul dumneavoastră. Conform Epec, partajarea intenției de proiectare, nu doar a specificațiilor, permite strungarilor să sugereze modificări care îmbunătățesc realizabilitatea fără a compromite funcționalitatea. Un atelier dotat cu echipamente mai noi și cu controale de mediu superioare poate obține toleranțe mai strânse mai ușor, în timp ce un alt atelier ar putea recomanda modificări de proiectare care elimină în întregime necesitatea unei precizii extreme.

Odată ce ați definit strategia de toleranțe, următorul aspect de luat în considerare este finisarea suprafeței—deoarece modul în care arată și se simte o piesă poate conta la fel de mult ca și dimensiunile sale, mai ales atunci când intră în ecuație rezistența la coroziune, proprietățile de uzură sau cerințele estetice.

Opțiuni de finisare a suprafeței și beneficii funcționale ale performanței

Ați specificat materialul perfect și ați stabilit toleranțele dorite—dar ați luat în considerare ce se întâmplă cu suprafața piesei dvs.? Finisarea suprafeței nu are ca scop doar îmbunătățirea aspectului componentelor. Aceasta influențează direct rezistența la coroziune, comportamentul la uzură, caracteristicile de frecare și modul în care se aderă straturile de acoperire. Înțelegerea opțiunilor disponibile vă ajută să echilibrați funcționalitatea cu bugetul.

Rugozitatea suprafeței este măsurată folosind valoarea „rugozității medii”, exprimată în mod obișnuit ca Ra. Conform Get It Made, Ra reprezintă media calculată între vârfurile și depresiunile unei suprafețe. Cu cât valoarea Ra este mai mică, cu atât suprafața este mai netedă—și, în general, cu atât costul de fabricație este mai ridicat.

Clasele de finisare a suprafeței și modul în care sunt obținute

Când primiți piese prelucrate fără finisare suplimentară, aveți de-a face cu o suprafață „așa cum a fost prelucrată”. Această finisare va prezenta urme vizibile ale sculelor din procesul de tăiere, dar păstrează cele mai strânse toleranțe dimensionale — până la ±0,05 mm sau mai bune. Pentru prototipuri, dispozitive de fixare și componente interne, unde aspectul nu este important, finisarea „așa cum a fost prelucrată” oferă soluția cea mai cost-eficientă.

Finisajele standard „așa cum a fost prelucrată” ating în mod obișnuit o rugozitate Ra de 3,2 μm, care pare netedă la atingere, deși liniile de prelucrare rămân vizibile. Acest nivel este potrivit pentru majoritatea aplicațiilor. Totuși, atunci când aveți nevoie de suprafețe mai netede, devin necesare treceri suplimentare de prelucrare sau operații secundare.

Iată cum se traduc diferitele valori Ra în aplicații din lumea reală:

Valoare Ra	Calitatea suprafeței	Metoda obișnuită de obținere	Aplicații comune
3,2 μm	Mașini de prelucrat standard	Prelucrarea CNC de înaltă viteză	Componente generale, prototipuri, dispozitive de fixare
1,6 μm	Prelucrat fin	Trecere de finisare cu scule de calitate	Piese vizibile, suprafețe de alunecare ușoare
0,8 μm	Finisaj precis	Treceri lente de finisare, rectificare	Suprafețe de rulare, fețe de etanșare
0,4 μm	Finisare de Înaltă Precizie	Rectificare, polizare	Componente supuse unor eforturi ridicate, suporturi optice

Costurile de fabricație cresc pe măsură ce rugozitatea scade. Conform Get It Made, obținerea unor suprafețe cu o rugozitate Ra scăzută poate necesita procese suplimentare, cum ar fi rectificarea superficială sau polizarea manuală — ambele fiind consumatoare de timp și de muncă, comparativ cu operațiunile standard de prelucrare mecanică.

Procese de finisare care adaugă funcționalitate și protecție

În afară de atingerea unei anumite rugozități de suprafață, procesele secundare de finisare pot îmbunătăți în mod semnificativ caracteristicile de performanță ale pieselor dumneavoastră. Fiecare proces oferă beneficii distincte, în funcție de cerințele aplicației dumneavoastră.

Sablare cu bile folosește aer sub presiune pentru a propulsa mici bile de sticlă împotriva suprafeței, creând o textură mată sau satinată uniformă. Acest proces ascunde eficient urmele de sculă și produce o aparență estetică constantă. Totuși, sablarea cu bile nu este foarte controlată din punct de vedere dimensional — caracteristicile critice, cum ar fi găurile, trebuie acoperite (mascate) în timpul procesului pentru a menține toleranțele.

Anodizare creează un strat protector de oxid pe aluminiu printr-un proces electrochimic. Spre deosebire de vopsea sau placare, acest strat devine parte integrantă a metalului însuși. Conform PTSMAKE, anodizarea transformă suprafața în oxid de aluminiu — un material asemănător ceramicii, extrem de dur și rezistent la uzură. Anodizarea de tip II produce straturi de până la 25 μm grosime, potrivite pentru aplicații decorative și cu uzură moderată. Anodizarea de tip III („hardcoat”) creează straturi mult mai groase (peste 25 μm), având duritatea suprafeței apropiată de cea a oțelului pentru scule. Piesele din aluminiu anodizat pot accepta, de asemenea, coloranți vii și rezistenți la decolorare, pentru obținerea unor culori specifice mărcii.

Vopsire în pulbere aplică un pudru uscat electrostatic, apoi îl coace la căldură pentru a forma un strat protector durabil. Acest proces oferă o rezistență excelentă la impact și este disponibil într-o gamă practic nelimitată de culori. Finisajele prin pudrare electrostatică pot fi aplicate pe mai multe materiale — nu doar pe aluminiu — ceea ce le face versatilă pentru ansambluri compuse din materiale diferite.

Pasivare este esențial pentru componentele din oțel inoxidabil. Conform AQUASGROUP , acest tratament chimic elimină fierul liber și contaminanții de pe suprafață, favorizând formarea unui strat uniform de oxid inert care îmbunătățește rezistența la coroziune. Procesul implică curățarea, imersia într-o soluție de acid azotic sau citric, urmată de spălare și uscare. Industrii precum cea a fabricării dispozitivelor medicale, aerospace și prelucrarea alimentelor se bazează pe pasivare pentru a îndeplini cerințele de curățenie și conformitate reglementară.

Opțiuni de placare depozitează straturi subțiri metalice pe piesele dumneavoastră în scopuri diverse:

• Cu o greutate de peste 0,01 g/cm3 Îmbunătățește rezistența la coroziune și oferă un finisaj decorativ strălucitor
• Cu o greutate de maximum 0,15 g/cm3 Oferă protecție anticorozivă sacrificială la un cost mai scăzut
• Placarea cu crom: Asigură o duritate excepțională și o rezistență superioară la uzură în aplicațiile cu frecare ridicată
• Plată cu aur: Asigură o excelentă conductivitate electrică pentru aplicațiile de conectoare

Potrivirea finisajului cu funcția

Când aveți nevoie, de fapt, de finisare secundară, în loc să acceptați suprafețele așa cum au fost prelucrate? Luați în considerare aceste cerințe funcționale:

• Rezistență la coroziune: Anodizare pentru aluminiu, pasivare pentru oțel inoxidabil sau placare pentru alte metale
• Rezistență la uzurare: Anodizare dură de tip III, placare crom, sau rectificare precisă până la valori scăzute Ra
• Conductivitate electrică: Placare aur sau argint pentru conectori; se observă că anodizarea creează o suprafață electric neconductoare
• Apel estetic: Blastare cu bilă pentru o aspect mat uniform, anodizare cu coloranți pentru obținerea culorii, pulverizare electrostatică pentru finisaje rezistente la impact
• Reducerea frecării: Valori mai mici Ra (0,8 μm sau mai mic) pentru suprafețele de alunecare

Cerințele privind finisarea influențează direct atât timpul de livrare, cât și costul. Conform Get It Made, există adesea un compromis între rugozitatea suprafeței și bugetul alocat — obținerea unor finisaje mai fine necesită etape suplimentare de fabricație. Anodizarea și pasivarea prelungesc timpul de procesare și pot necesita externalizarea către facilități specializate. Serviciile de pulverizare electrostatică necesită timp de coacere după aplicare.

Pentru piese care nu vor fi vizibile, nu vor intra în contact cu alte suprafețe în timpul funcționării și nu vor fi expuse unor medii corozive, finisajele obținute direct prin prelucrare (as-machined) îndeplinesc, de obicei, cerințele în mod perfect. Economisiți bugetul alocat finisajelor pentru componente unde acesta contează cu adevărat.

După ce specificațiile privind finisajul suprafeței au fost definite, următorul pas este asigurarea faptului că proiectul dumneavoastră poate fi, de fapt, fabricat eficient — deoarece chiar și cele mai bune alegeri de material și finisaj nu vor ajuta dacă geometria piesei creează provocări de fabricație inutile.

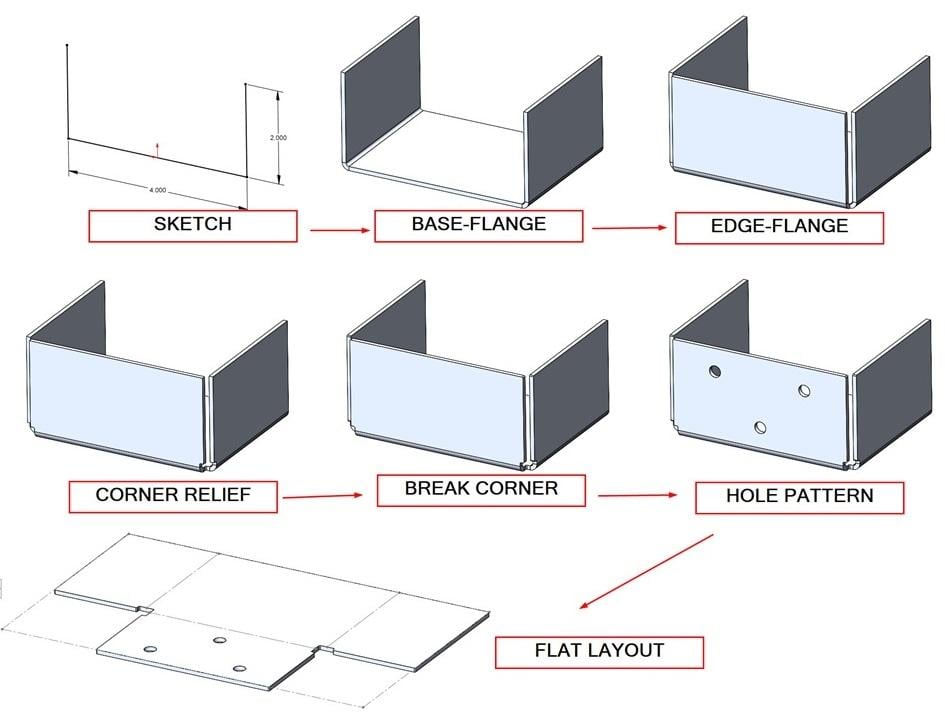

Principii de proiectare pentru fabricabilitate care reduc costurile

Ați ales materialul potrivit, ați specificat toleranțele adecvate și ați definit cerințele privind finisajul suprafeței. Dar iată realitatea: niciuna dintre acestea nu are importanță dacă proiectul piesei dumneavoastră generează dificultăți inutile de fabricație. Deciziile pe care le luați în faza de proiectare au repercusiuni asupra fiecărei etape ulterioare de fabricație — iar decizii aparent minore pot transforma o operație simplă de prelucrare CNC într-un coșmar costisitor.

Conform Modus Advanced , implementarea eficientă a conceptului Design pentru fabricabilitate (DFM) poate reduce costurile de fabricație cu 15–40 % și poate scurta termenele de livrare cu 25–60 % comparativ cu proiectele neoptimizate. Acestea nu sunt economii nesemnificative — reprezintă diferența dintre un proiect care se încadrează în bugetul dumneavoastră și unul care îl depășește.

Ce distinge, deci, proiectele rentabile de cele costisitoare? Să analizăm în detaliu caracteristicile care măresc costurile și strategiile care le mențin la un nivel gestionabil.

Caracteristici ale proiectării care măresc costurile de prelucrare mecanică

Imaginați-vă că sunteți un strungar care primește un nou desen de piesă. Unele caracteristici vă fac să zâmbiți, deoarece vor fi prelucrate eficient. Altele vă determină să vă încruntiți, deoarece vor necesita scule specializate, mai multe montări sau tăieri extrem de lente și laborioase. Înțelegerea caracteristicilor care se încadrează în fiecare categorie vă ajută să proiectați mai inteligent, încă de la început.

Colțuri interne ascuțite reprezintă una dintre cele mai frecvente și problematice probleme de proiectare. Iată de ce: frezele de cap sunt cilindrice, deci nu pot crea fizic colțuri interne adevărate de 90 de grade. Atunci când specificați colțuri ascuțite, prelucratorii trebuie să utilizeze unelte din ce în ce mai mici, care se deformează mai mult, se uzează mai rapid și taie mai lent. Conform Modus Advanced, colțurile interne ascuțite pot adăuga 50–100% la timpul de programare și 25–50% la costul pe element. Soluția? Specificați cel mai mare rază pe care o poate accepta proiectul dumneavoastră — o rază minimă de 0,030" (0,76 mm) asigură compatibilitatea cu uneltele standard.

Muchii ascuțite apar acolo unde două suprafețe se întâlnesc sub unghiuri extrem de ascuțite. Aceste caracteristici fragile generează bavuri în timpul prelucrării, necesitând operații secundare de îndepărtare a bavurilor. De asemenea, sunt predispuse la deteriorare în timpul manipulării și asamblării. Adăugarea unor micuțe racordări exterioare cu raze de 0,005–0,015" (0,13–0,38 mm) elimină aceste probleme, păstrând în același timp intenția de proiectare.

Găuri adânci și cavități reprezintă o provocare pentru prelucrători, deoarece sculele mai lungi se deformează în mai mare măsură sub acțiunea forțelor de așchiere. Atunci când adâncimea unei degajări depășește de 4–6 ori diametrul sculei, veți observa viteze de avans reduse, posibile urme de vibrații (chatter) și costuri crescute. Dacă proiectul dumneavoastră necesită caracteristici profunde, evaluați dacă acestea pot fi împărțite între mai multe componente sau realizate prin procese alternative.

Curbe complexe și raze variabile pot părea impresionante în CAD, dar creează bariere semnificative în fabricație. Conform CNC Parts XTJ , aceste caracteristici necesită programare specializată, schimbări multiple de scule și timpi prelungiți de prelucrare — ceea ce poate duce la o creștere de 100–300% a timpului de programare și de 200–400% a timpului de prelucrare. Puneți-vă întrebarea: această curbă îndeplinește un anumit rol funcțional sau este pur estetică?

Caracteristici care necesită prelucrare pe 5 axe costă semnificativ mai mult decât cele realizabile pe echipamente cu 3 axe. Suprafețele înclinate, degajările și curburile compuse determină adesea trecerea proiectelor în domeniul prelucrării pe 5 axe—la costuri cu 300–600 % mai mari. De fiecare dată când este posibil, aliniați caracteristicile cu axele X, Y și Z pentru a menține proiectul dumneavoastră de prelucrare CNC din aluminiu pe echipamente mai simple și mai accesibile.

Optimizarea proiectului pentru o producție eficientă

Acum că știți ce factori determină creșterea costurilor, să ne concentrăm asupra strategiilor de proiectare care le reduc. Aceste principii vă ajută să prelucrați piese din aluminiu — și orice alt material — în mod mai eficient.

Considerente legate de grosimea pereților

Pereții subțiri se deformează sub acțiunea forțelor de așchiere, provocând vibrații (chatter), finisaje de suprafață necorespunzătoare și, eventual, inexactități dimensionale. Pentru piesele din aluminiu, mențineți grosimi minime ale pereților de 0,040" (1 mm) pentru elemente mici și de 0,080" (2 mm) pentru secțiuni mai mari, neîntărite. Oțelul și titanul pot avea pereți ușor mai subțiri datorită rigidității superioare, dar principiul rămâne valabil: pereții mai groși se prelucrează mai fiabil.

Raportul dintre adâncimea și diametrul găurilor

Burghiele standard cu tăiș spiralat funcționează eficient până la o adâncime de aproximativ 4–5 ori diametrul lor. În afara acestei limite, intrați în domeniul uneltelor specializate — cicluri de găurire în etape (peck drilling), burghie pentru țevi (gun drills) sau mai multe operații care adaugă timp și costuri. Dacă proiectul dumneavoastră necesită găuri adânci, evaluați dacă găurile trecătoare (care permit găurirea din ambele părți) ar putea îndeplini aceeași funcție.

Specificații filet

Software-ul CAD utilizează adesea, în mod implicit, specificații de filetare care pot să nu corespundă abordării preferate a producătorului dumneavoastră. În loc să impuneți dimensiunile găurilor și tipurile de filetare, specificați clasa de filet și cerințele funcționale. Această flexibilitate permite atelierelor de prelucrare să-și optimizeze procesele, asigurând în același timp îndeplinirea cerințelor funcționale ale dumneavoastră.

Aveți grijă de adâncimea filetării — fiecare sculă de filetat are o porțiune de intrare în filet care trebuie luată în considerare. Conform Modus Advanced, asigurarea unei adâncimi adecvate de filetare, precum și a adâncimii corespunzătoare de găurire necesare pentru obținerea unor filete complete, previne blocajele în producție. Atunci când este posibil, proiectați găurile ca fiind trecătoare, pentru a economisi timp și costuri.

Lista de verificare a celei mai bune practici de proiectare

Gata să optimizați următorul dvs. design? Urmați aceste principii:

• Evitați toleranțele excesiv de strânse pentru caracteristicile necritice – Aplicați precizia doar acolo unde funcționalitatea o impune; utilizați blocuri de toleranță standard (±0,005" până la ±0,010") în rest
• Proiectați pentru scule standard – Utilizați dimensiuni obișnuite pentru găuri, filete standard și rază de racordare care corespund frezelor disponibile pe piață
• Reduceți numărul de montări prin amplasarea gândită a caracteristicilor – Grupați caracteristicile care pot fi prelucrate din aceeași direcție; luați în considerare modul în care piesa va fi fixată
• Adăugați rază de racordare în colțurile interioare – Minimum 0,030" (0,76 mm) pentru sculele standard; razele mai mari reduc în continuare costurile
• Eliminați muchiile ascuțite – Adăugați racordări cu rază de 0,005–0,015" în colțurile exterioare ascuțite
• Limitează adâncimea buzunarelor – Menține raportul adâncime/lățime sub 4:1, atunci când este posibil
• Aliniază caracteristicile cu axele mașinii – Evită suprafețele înclinate care necesită echipamente cu 4 axe sau 5 axe, cu excepția cazurilor în care acestea sunt funcțional necesare
• Standardizează caracteristicile repetitive – Folosește aceeași dimensiune a găurilor, aceeași specificație de filet sau aceeași adâncime a buzunarelor pe întreaga piesă, atunci când funcționalitatea o permite

Cum influențează complexitatea costul și termenul de livrare

Fiecare decizie de proiectare are un efect în lanț asupra procesului de fabricație. Conform CNC Parts XTJ, caracteristicile de proiectare care sunt dificil de prelucrat pot crește costurile cu 30–40 %, chiar dacă toleranțele și materialele sunt optimizate. Iată cum se acumulează complexitatea:

O piesă care necesită prelucrare pe 5 axe, în loc de 3 axe, nu doar costă mai mult pe oră — poate necesita programarea pe echipamente cu disponibilitate limitată, ceea ce prelungește termenele de livrare. Caracteristicile care necesită scule speciale adaugă timp suplimentar pentru achiziționare. Mai multe montări implică proiectarea suplimentară a dispozitivelor de fixare, programarea și verificarea calității la fiecare etapă.

Inversul este la fel de adevărat: proiectele simplificate se prelucrează mai rapid, necesită echipamente mai puțin specializate și trec prin procesul de producție într-un mod mai previzibil. Atunci când durata de livrare este esențială, simplificarea proiectului aduce adesea câștiguri mai mari în ceea ce privește respectarea termenelor decât plățile suplimentare pentru accelerarea producției.

Comunicarea eficientă cu atelierele de prelucrare mecanică:

Dorești oferte precise și o producție fără probleme? Iată cum puteți pregăti proiectul pentru succes:

Comunicați intenția de proiectare, nu doar specificațiile. Explicați ce funcție îndeplinește piesa și care caracteristici sunt esențiale din punct de vedere funcțional. Acest context ajută operatorii de mașini-unelte să sugereze modificări care îmbunătățesc fabricabilitatea, fără a compromite performanța.

Solicitați feedback DFM la început. Furnizorii profesioniști, precum cei descriși în ghidul Modus Advanced, efectuează revizuiri amănunțite folosind software CAD pentru a simula traiectoriile de prelucrare și a identifica eventualele probleme înainte de începerea producției. Beneficiați de această expertiză — sugestii precum „Adăugați o racordare de 0,5 mm în colțurile interioare pentru a elimina nevoia de prelucrare EDM” pot reduce costurile cu 20–30 % pentru piese complexe.

Stabiliți ordinea de prioritate a desenelor. Când modelele CAD și desenele 2D sunt contradictorii, producția se oprește până la clarificarea discrepanței. Indicați în mod clar care document are caracter obligatoriu în cazul unei neconcordante.

Identificați dimensiunile cu adevărat critice. Specificarea toleranțelor care nu pot fi relaxate ajută prelucrătorii să-și concentreze eforturile de inspecție și poate evidenția oportunități de reducere a costurilor pentru caracteristicile necritice.

Aplicând aceste principii de proiectare pentru fabricabilitate, nu reduceți doar costurile — construiți, de asemenea, relații cu furnizorii care apreciază piesele bine proiectate și vor acorda prioritate proiectelor dumneavoastră în consecință. Următorul pas? Înțelegerea exactă a modului în care toți acești factori se combină pentru a determina costul componentelor finite.

Factori de cost și considerente privind stabilirea prețurilor pentru piese metalice prelucrate prin strunjire

V-ați întrebat vreodată de ce două piese aparent similare pot avea prețuri foarte diferite? Sau de ce oferta primită a fost mai mare decât v-ați aștepta? Înțelegerea costului de realizare a unei piese metalice necesită analiza unor factori care depășesc cei evidenți. Realitatea este că costurile de fabricare a pieselor metalice nu sunt arbitrare — ele urmează modele previzibile, odată ce înțelegeți factorii determinanți.

Indiferent dacă stabiliți bugetul pentru un prototip sau planificați o producție în volum mare, cunoașterea factorilor care influențează prețul vă ajută să luați decizii de proiectare mai bune, să negociați eficient și să evitați surprize costisitoare. Să analizăm fiecare factor care influențează factura finală.

Costurile materialelor și modul în care acestea afectează bugetul dumneavoastră

Selectarea materialului constituie baza structurii de cost a piesei dumneavoastră — și nu doar din cauza prețurilor materiilor prime. Conform PartMFG , costurile materialelor sunt, de asemenea, influențate de prelucrabilitate, care se referă la viteza cu care un material poate fi debitat folosind scule standard. Cu cât prelucrabilitatea este mai ridicată, cu atât costul total de fabricație este mai scăzut.

Iată cum se compară materialele frecvent utilizate din punctul de vedere al costului brut și al impactului asupra prelucrării:

Material	Cost brut aproximativ	Capacitatea de prelucrare	Impact asupra costului total al piesei
Aluminiu 6061	3–6 USD pe livră	Excelent	Timp de prelucrare redus, uzură scăzută a sculelor
Oțel (moale)	5–10 USD pe livră	Bun	Timp de prelucrare moderat
Oțeluri din oțel inoxidabil 304	8–16 USD pe livră	Moderat	Uzură crescută a sculelor, viteze mai lente
Oțel inoxidabil 316	10–20 USD pe livră	Greu	Costuri semnificativ mai mari de prelucrare mecanică
Alamă C360	8–12 USD pe livră	Excelent	Tăiere rapidă, uzură minimă a sculelor
Titan	15–35 USD pe livră	Săraci	Echipamente specializate, viteze reduse, prețuri superioare

Observați cum costul materiei prime din titan reprezintă doar o parte a întregii povești. Prelucrabilitatea sa scăzută implică viteze de așchiere mai mici, schimbări frecvente ale sculelor și echipamente specializate — ceea ce duce adesea la dublarea sau chiar triplarea costului efectiv pe piesă, comparativ cu aluminiul de geometrie similară.

Concluzia practică? Atunci când fabricarea pieselor din aluminiu îndeplinește cerințele funcționale, veți realiza economii semnificative față de materialele mai dure. Rezervați oțelul inoxidabil și titanul pentru aplicații în care proprietățile lor specifice — rezistența la coroziune, biocompatibilitatea sau raportul rezistență-pe-greutate — justifică într-adevăr prețul suplimentar.

Factori de complexitate care influențează prețul

Geometria piesei dvs. influențează în mod direct durata prelucrării prin strunjire mai mult decât aproape orice alt factor. Conform Fictiv, prelucrarea prin frezare CNC a pieselor complexe este scumpă, deoarece costul prelucrării este direct proporțional cu complexitatea proiectului — cu cât o piesă este mai complexă, cu atât durează mai mult prelucrarea ei. În plus, plătiți pentru timpul de configurare, timpul de programare și timpul efectiv de tăiere. Aceste costuri se acumulează rapid.

Proiectele simple care necesită doar prelucrare pe 3 axe costă în mod obișnuit între 10 și 20 USD/oră, în timp ce piesele elaborate care necesită capacități de prelucrare pe 5 axe pot costa între 20 și 40 USD/oră sau chiar mai mult. Totuși, tarifele orare reflectă doar o parte din poveste — piesele complexe necesită, de asemenea:

• Timp extins de programare: Crearea traiectoriilor sculelor pentru curbe compuse și caracteristici elaborate durează ore în plus față de geometriile simple
• Multiple montări: De fiecare dată când o piesă trebuie repositionată, plătiți pentru schimbarea dispozitivelor de fixare, refacerea punctului zero și verificări suplimentare de calitate
• Echipamente specializate: Caracteristicile unice pot necesita scule personalizate, care trebuie achiziționate sau fabricate
• Viteze de avans reduse: Colțurile strânse, pereții subțiri și buzunarele adânci necesită viteze de prelucrare cu grijă

Cerințele de toleranță amplifică aceste efecte. Conform Komacut, designurile complexe care includ elemente precum găuri, decupări, detalii fine și toleranțe strânse necesită viteze de prelucrare mai lente pentru a asigura precizia, ceea ce crește atât durata prelucrării, cât și probabilitatea schimbărilor frecvente ale sculelor.

Cum influențează volumul prețul pe piesă

Aici este unde economia fabricării pieselor personalizate devine interesantă. Fiecare operațiune CNC include costuri fixe — programare, configurare, inspecție a primei piese — care trebuie recuperate indiferent de cantitate. Comandați o singură piesă și suportați în întregime aceste costuri. Comandați o mie de piese și ele sunt distribuite pe fiecare unitate.

Această tabelă ilustrează modul în care nivelurile de cantitate afectează în mod tipic prețurile:

Factor de Cost	1-10 piese	11–100 de piese	101–1000 de piese	1000+ piese
Costul de configurare pe piesă	Ridicat (absorbție completă)	Mediu (distribuit)	Scăzut (amortizat)	Minimală
Costul programării pe piesă	Înaltelor	Mediu	Scăzut	Minimală
Eficiența materialelor	Mai scăzut (mai puțină optimizare)	Moderat	Mai ridicat (achiziționare în cantități mari)	Cel mai mare
Costul relativ pe piesă	Bază (maxim)	reducere de 40–60%	reducere de 60–75%	reducere de 75–85 %

Conform PARTMFG, un volum mai mare de producție reduce, în general, costul pe unitate datorită reducerii costului relativ de configurare, care este distribuit pe un număr mai mare de unități. Achiziționarea materialelor în cantități mari atrage, de asemenea, adesea reduceri de preț, ceea ce scade în continuare cheltuielile.

Pentru proiectele de prelucrare metalică, aceasta creează un punct strategic de decizie: uneori, comandarea unui număr ușor mai mare de piese decât cel strict necesar are sens economic, atunci când economiile pe unitate depășesc costurile de stocare.

Cerințe privind finisarea și impactul lor asupra costurilor

Procesele secundare de finisare adaugă atât timp, cât și cheltuieli suplimentare proiectului dumneavoastră. Conform Fictiv, fie că este vorba de placare, acoperire prin conversie, lustruire sau vopsire, fiecare dintre aceste servicii specializate adaugă cost piesei. Aceste operații trebuie efectuate în condiții specifice și controlate.

Iată cum influențează bugetul dumneavoastră opțiunile obișnuite de finisare:

• După prelucrare mecanică: Fără cost suplimentar—dar poate prezenta urme vizibile ale uneltelor
• Sablat cu biluțe: Adaugă 10–20% pentru o aspect mat uniform
• Anodizare (Tip II): Adaugă 15–30% pentru protecția împotriva coroziunii aluminiului și opțiuni de culoare
• Anodizarea dură (Tip III): Adaugă 25–40% pentru suprafețe rezistente la uzură
• Vopsire în Pulbere: Adaugă 20–35% pentru finisaje durabile și rezistente la impact
• Placare cu nichel fără curent: Adaugă 30–50% pentru rezistență la coroziune și uzură
• Pasivare: Adaugă 10–15% pentru îmbunătățirea rezistenței la coroziune a oțelului inoxidabil

Fiecare finisaj prelungește, de asemenea, termenul de livrare—uneori cu zile întregi—deoarece piesele pot necesita transportul către facilități specializate pentru procesare.

Considerente legate de termenul de livrare și producție accelerată

Termenele standard de livrare pentru fabricarea metalică prin frezare CNC se situează, în mod obișnuit, între 1 și 3 săptămâni, în funcție de complexitatea pieselor și de volumul de lucru al atelierului. Totuși, atunci când aveți nevoie de piese mai repede, intervin taxele pentru producție accelerată.

Producția accelerată are sens atunci când:

• Costurile întreruperii liniei de producție depășesc taxele pentru execuție urgentă
• Momentul introducerii pe piață creează oportunități de venit care justifică prețurile suplimentare
• Schedularea testărilor prototipurilor nu poate fi amânată fără a afecta datele de lansare
• Sunt necesare imediat piese de schimb critice pentru siguranță

În schimb, planificarea din timp și acceptarea termenelor standard de livrare pot economisi 20–50 % comparativ cu comenzile urgente. Multe ateliere oferă prețuri ierarhizate care recompensează flexibilitatea — dacă cronograma proiectului dumneavoastră permite acest lucru, întrebați-vă despre opțiunile de termen de livrare economic.

Citirea ofertelor și luarea unor decizii informate

Când primiți o ofertă pentru piese prelucrate din metal, analizați mai mult decât suma finală. Furnizorii de calitate detaliază costurile în articole distincte care evidențiază oportunitățile de optimizare:

Examinați separat fiecare componentă a costurilor: materialul, timpul de prelucrare, configurarea, finisarea și inspecția. Întrebați-vă care specificații determină cele mai mari costuri — apoi evaluați dacă aceste specificații sunt, de fapt, necesare pentru aplicația dumneavoastră.

Întrebări utile de adresat furnizorului dumneavoastră:

• "Care toleranțe generează cele mai mari costuri și ce ar putea fi economisit prin relaxarea lor?"
• "Ar putea un alt material oferi o performanță similară la un cost mai scăzut?"
• "Ce cantitate este necesară pentru a atinge următorul prag de reducere de preț?"
• "Există modificări ale proiectului care ar reduce timpul de prelucrare mecanică?"

Cei mai buni furnizori își doresc aceste conversații. Ei înțeleg că sprijinirea optimizării specificațiilor dvs. consolidează relațiile pe termen lung — și conduce la piese care echilibrează performanța cu constrângerile bugetare.

Odată ce factorii de cost sunt clar înțeleși, următoarea considerație esențială este asigurarea faptului că acele piese îndeplinesc, într-adevăr, specificațiile după fabricare. Metodele de control al calității și de inspecție oferă verificarea necesară pentru a transforma promisiunile în performanță dovedită.

Metode de control al calității și standarde de certificare industriale

Piesele dvs. par perfecte imediat după prelucrare pe mașină — dar cum puteți ști cu adevărat că îndeplinesc specificațiile? Inspectia vizuală oferă doar o parte din poveste. Verificarea reală are loc prin metode sistematice de control al calității, care identifică abaterile înainte ca acestea să devină probleme costisitoare pe linia dvs. de asamblare sau în produsul final.

Indiferent dacă achiziționați servicii de prelucrare CNC din oțel inoxidabil pentru dispozitive medicale sau piese prelucrate din aluminiu pentru aplicații auto, înțelegerea proceselor de control al calității vă ajută să comunicați clar așteptările și să evaluați eficient capacitățile furnizorilor.

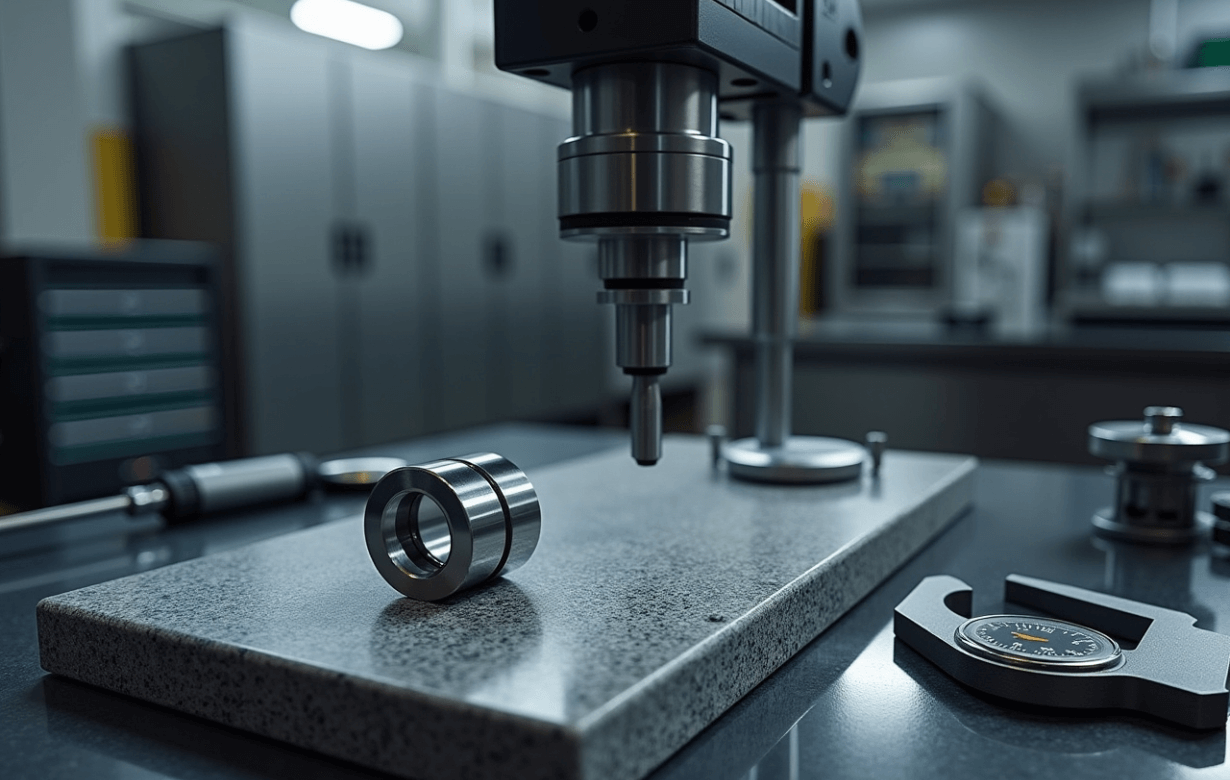

Metode de inspecție care verifică precizia dimensională

Inspecția dimensională confirmă faptul că fiecare caracteristică critică se încadrează în toleranțele specificate. Metodele utilizate depind de complexitatea piesei, de precizia necesară și de volumul de producție.

Unelte de mână rămân surprinzător de relevante chiar și în producția de înaltă tehnologie. Conform Keller Technology , indicatoare cu cadran, calibre digitale, micrometre și rulete asigură majoritatea aplicațiilor de inspecție dimensională. Sunt extrem de portabile, ușor de obținut și accesibile din punct de vedere financiar — ideale pentru verificarea rapidă a dimensiunilor standard în timpul producției.

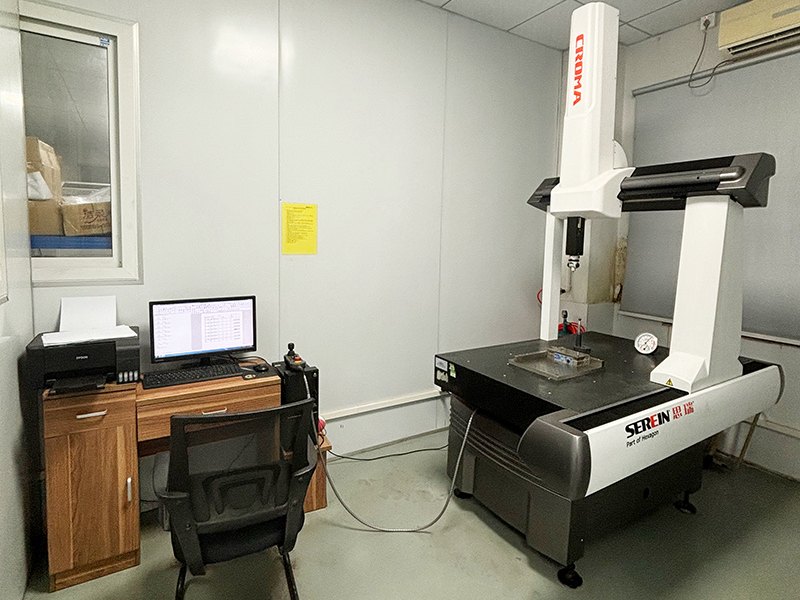

Măsurarea coordonatelor (CMM) reprezintă standardul de aur pentru verificarea pieselor complexe. Aceste sisteme sofisticate folosesc sonde de contact programate să atingă mai multe puncte de pe suprafață, transformând pozițiile fizice în coordonate digitale în cadrul unui sistem multi-axial. Mașinile de măsurat cu coordonate (CMM) pot măsura piese mari cu o precizie de doar câțiva microni — deși sistemele de înaltă performanță capabile de această precizie pot costa peste un milion de dolari. Pentru piesele prelucrate prin frezare CNC, cu geometrii complexe și toleranțe strânse, inspecția cu CMM oferă documentația necesară pentru a dovedi conformitatea.

Sisteme optice și bazate pe viziune oferă alternative fără contact atunci când piesele sunt prea delicate pentru a fi atinse sau necesită cicluri de inspecție extrem de rapide. Sistemele de măsurare bazate pe viziune folosesc dispozitive cu cuplaj în sarcină (CCD), iluminare specializată și software analitic pentru a produce imagini de înaltă rezoluție, cu o precizie la scară micronică. Aceste sisteme se remarcă în aplicațiile de control al calității care necesită o mare precizie, oferind în același timp rezultate rapide și fiabile.

Pentru producătorii de componente din oțel inoxidabil care lucrează în regim de producție de înalt volum, calibrarea pneumatică (manometre de aer) oferă o inspecție rapidă, fără contact. Aceste instrumente măsoară dimensiunile — în mod tipic diametrele exterioare sau găurile — prin detectarea modificărilor fluxului sau presiunii aerului. Conform Keller Technology, calibrarea cu aer este, în general, specificată pentru piesele care au toleranțe de 0,005" sau mai mici, iar rezoluția și repetabilitatea pot ajunge la milionimi de inch.

Verificarea Finisajului Suprafetei asigură faptul că piesele dvs. îndeplinesc specificațiile Ra. Profilometrele parcurg suprafețele pentru a măsura vârfurile și depresiunile, generând valori cantitative ale rugozității. Această verificare este esențială în special pentru suprafețele de etanșare, interfețele lagărelor și componentele ale căror caracteristici de frecare influențează performanța.

Cerințe privind documentarea și certificarea

Calitatea nu constă doar în măsurarea pieselor — ci și în documentarea proceselor, menținerea trasabilității și dovedirea conformității prin standarde recunoscute de certificare. Certificările deținute de furnizorul dvs. reflectă angajamentul acestuia față de o gestionare sistematică a calității.

ISO 9001 reprezintă referința internațional recunoscută pentru sistemele de management al calității. Conform American Micro Industries, principiile de bază ale acestei standarde includ orientarea către client, abordarea procesuală, îmbunătățirea continuă și luarea deciziilor pe baza dovezilor. ISO 9001 ajută operațiunile CNC să stabilească proceduri clare pentru fiecare aspect al producției, creând un mediu în care fiecare piesă produsă respectă standardele precise.

IATF 16949 se bazează pe ISO 9001, adăugând cerințe specifice industriei auto. Această standardă globală pentru managementul calității în domeniul automotive combină principiile ISO 9001 cu cerințe specifice sectorului privind îmbunătățirea continuă, prevenirea defectelor și supravegherea riguroasă a furnizorilor. Serviciile de prelucrare CNC din oțel inoxidabil destinate aplicațiilor din industria auto necesită această certificare pentru a demonstra o trasabilitate robustă a produselor și un control riguros al proceselor.

AS9100D adresează cerințelor riguroase ale sectorului aerospațial. Această normă se bazează pe ISO 9001 și introduce cerințe suplimentare specifice domeniului aerospațial, subliniind gestionarea riscurilor, documentarea riguroasă și controlul integrității produselor de-a lungul lanțurilor complexe de aprovizionare. Obținerea certificării AS9100D demonstrează disciplina și capacitatea de a îndeplini așteptările exigențe ale sectorului aerospațial.

ISO 13485 reglementează fabricarea dispozitivelor medicale. Această normă definitivă de management al calității stabilește controale stricte asupra proiectării, fabricării, urmăribilității și atenuării riscurilor. Unitățile care doresc această certificare trebuie să implementeze practici detaliate de documentare, verificări riguroase ale calității și un sistem eficient de gestionare a reclamațiilor.

Când evaluați producătorii de componente din oțel inoxidabil sau orice furnizor de prelucrare precisă, așteptați-vă ca operațiunile orientate spre calitate să ofere:

• Certificări privind materialele: Rapoarte de testare la laminor care verifică compoziția chimică și proprietățile mecanice ale materialelor brute
• Raport de inspecție a primului articol (FAI): Verificare dimensională completă a primelor mostre de producție în raport cu specificațiile din desene
• Înregistrări ale inspecțiilor în cursul procesului: Documentarea verificărilor calității efectuate în timpul rulărilor de producție
• Rapoarte de inspecție finală: Verificarea faptului că piesele finalizate îndeplinesc toate cerințele specificate
• Certificate de conformitate (CoC): Declarații oficiale conform cărora piesele respectă specificațiile din comanda de achiziție
• Documentație de urmăribilitate: Înregistrări care asociază piesele finite cu loturile specifice de materiale și datele specifice de producție

Controlul statistic al proceselor: de ce este esențial pentru consistența producției

Iată un scenariu care se întâmplă mai des decât își doresc producătorii: inspecția primei piese este perfectă, dar la a 200-a piesă dimensiunile încep să devieze din toleranță. Nimeni nu a observat acest lucru, deoarece sistemul de control nu a semnalat modificarea până când piesele au început să cedeze.

Conform informațiilor furnizate de CNCFirst, inspecția primului articol nu este suficientă în sine — aveți nevoie, de asemenea, de controlul statistic al procesului (SPC) pentru a monitoriza în mod continuu procesul de producție. SPC folosește metode statistice pentru a analiza datele de producție, detectând și corectând deviațiile în stadiu incipient, înainte ca piesele defecte să fie produse.

Eșantionarea tradițională ar putea verifica 10 piese aleatorii dintr-un lot de 100. Dacă 3 dintre acestea se află în afara toleranțelor, problema s-a produs deja — iar celelalte 90 de piese ar putea ascunde, de asemenea, defecțiuni. SPC funcționează într-un mod diferit: verifică dimensiunile cheie la intervale timpurii și plotează datele pe diagrame de control în timp real. Dacă o dimensiune începe să devieze spre limitele de toleranță, se iau măsuri imediat — ajustând compensarea sculelor sau înlocuind tăișurile — înainte ca problemele să se multiplice.

Sursele de variație în prelucrare pe care SPC le ajută să controleze includ:

• Uzurarea sculelor pe parcursul rulărilor de producție
• Dilatarea termică datorată încălzirii mașinii și a piesei prelucrate
• Inconsistențele materiale între diferitele bucăți de semifabricat
• Variații ale dispozitivelor care afectează poziționarea pieselor
• Factori de mediu, cum ar fi modificările de temperatură și umiditate

CNCFirst prezintă un exemplu convingător: furnizorul anterior al unui client din domeniul dispozitivelor medicale obținuse un randament de 92%. Prin aplicarea controlului statistic al proceselor (SPC), s-a descoperit că diametrul unei alezaje cheie a început să crească treptat începând cu cea de-a 85-a piesă în cadrul duratei de viață a sculei. Înlocuirea muchiei tăietoare la cea de-a 80-a piesă și ajustarea compensărilor au crescut randamentul la 99,7% — economisind aproximativ ¥12.000 în reprelucrări și rebuturi.

Potrivirea asigurării calității cu gradul de criticitate al aplicației

Nu toate piesele necesită același nivel de documentare a calității. Potrivirea cerințelor de asigurare a calității cu cerințele reale ale aplicației menține costurile la un nivel rezonabil, asigurând în același timp o verificare adecvată.

Pentru aplicații industriale generale: Certificarea ISO 9001 oferă o asigurare suficientă a sistemului de calitate. Solicitați certificatele de material și rapoartele finale de inspecție pentru dimensiunile critice.

Pentru componente auto: Certificarea IATF 16949 ar trebui să fie obligatorie. Se așteaptă date SPC pentru serii de producție și documentație completă de urmăribilitate. Piesele din aluminiu prelucrate cu toleranțe ridicate, destinate aplicațiilor de carcasă sau transmisie, necesită acest nivel de control.

Pentru piesele destinate industriei aerospațiale: Certificarea AS9100D este esențială. Rapoartele de inspecție ale primei piese, conform cerințelor AS9102, urmăribilitatea completă a materialelor și documentația de control al proceselor devin standarde de așteptare.

Pentru dispozitive medicale: Certificarea ISO 13485 asigură pregătirea pentru conformitatea reglementară. Cerințele de documentare se extind la controalele de proiectare, analiza riscurilor și înregistrările de validare, depășind verificarea dimensională.

Nivelul de documentație privind calitatea pe care îl solicitați trebuie să reflecte consecințele unei defecțiuni a piesei. Un suport pentru un produs de consum are cerințe diferite față de un component implantat în corpul uman sau care funcționează la o altitudine de 35.000 de picioare.

Controlul calității transformă promisiunile de producție în performanță verificată. Atunci când metodele de inspecție, certificatele și controalele de proces sunt clar înțelese, ultimul pas este identificarea unui furnizor capabil să ofere acest nivel de calitate în mod constant — ceea ce ne conduce la evaluarea și selecția partenerului de producție potrivit pentru proiectul dumneavoastră.

Selectarea furnizorului potrivit de prelucrare a metalelor pentru proiectul dumneavoastră

Ați proiectat o piesă fabricabilă, ați specificat toleranțele adecvate și ați definit cerințele de calitate. Acum vine decizia care va determina dacă toată această pregătire va da roade: alegerea partenerului de producție potrivit. Diferența dintre un furnizor de încredere și unul problematic poate însemna diferența dintre livrarea la timp a pieselor de calitate și întârzierile în livrare, însoțite de respingerea componentelor.

Fie că căutați producători de piese metalice în apropierea dumneavoastră, fie că evaluați companii care fabrică piese metalice personalizate la nivel global, criteriile de evaluare rămân aceleași. Să analizăm împreună cum să evaluați în mod sistematic potențialii furnizori — și cum să evitați greșelile costisitoare care apar atunci când alegeți doar pe baza prețului.

Evaluarea capacităților și certificărilor furnizorului

Începeți evaluarea prin examinarea echipamentelor pe care le operează efectiv un potențial furnizor. Conform BOEN Rapid, un furnizor dotat cu centre avansate de prelucrare pe mai multe axe, echipamente de strunjire de precizie și instrumente automate de inspecție este mai probabil să realizeze geometrii complexe cu o acuratețe ridicată. Integrarea unui software modern CAD/CAM este la fel de importantă, deoarece determină eficiența cu care proiectele sunt transformate în piese finite.

Totuși, mașinaria relatează doar o parte din poveste. Expertiza în materiale este la fel de importantă. Așa cum se menționează în aceeași analiză, capacitatea de a lucra cu o mare varietate de materiale — de la metale precum oțelul inoxidabil, aluminiul și titanul, până la plasticele pentru inginerie — asigură versatilitate în diverse aplicații. Un furnizor cu experiență în materiale specializate pentru industria dumneavoastră specifică poate sprijini mai bine nevoile proiectului dumneavoastră.

Certificările de calitate oferă o validare independentă a sistemelor unui furnizor. Conform Caldera Manufacturing, o acreditare importantă de căutat la alegerea unui fabricant de piese metalice este certificarea ISO 9001:2015. Această normă specifică cerințele sistemului de management al calității, ceea ce înseamnă că un fabricant care deține această certificare aplică practici de management al calității în toate procesele de prelucrare a metalelor.

Iată o distincție esențială de reținut: certificarea este diferită de conformitate. O companie poate afirma că este conformă standardului ISO 9001, dar această afirmație are o greutate mai mică decât certificarea, deoarece nu există nicio verificare că executantul a aplicat, de fapt, standardul în mod constant.

Pentru proiectele de prelucrare a foilor metalice și de prelucrare mecanică de precizie, evaluați aceste domenii fundamentale de competențe:

• Gama și starea echipamentelor: Mașini moderne CNC cu 3 axe, 4 axe și 5 axe, cu capacitate adecvată pentru volumul proiectului dumneavoastră
• Portofoliu de materiale: Experiență dovedită cu aliajele și calitățile specifice de material pe care le utilizați
• Capacități de inspectare: Echipamente CMM, aparate de măsurare a rugozității suprafeței și instrumente de măsurare adecvate
• Prelucrare secundară: Capacitate internă sau parteneriate stabilite pentru operațiunile de finisare, cum ar fi anodizarea, placarea sau tratamentul termic
• Asistență tehnică: Personal tehnic capabil să analizeze proiectele și să ofere feedback privind concepția pentru fabricație (DFM)

În special pentru aplicațiile destinate industriei auto, certificarea IATF 16949 devine esențială. Această normă de calitate specifică industriei auto se bazează pe ISO 9001, adăugând cerințe suplimentare privind îmbunătățirea continuă, prevenirea defectelor și controlul riguros al proceselor. Furnizorii care deservesc producătorii auto (OEM) și producătorii de nivel unu (tier-one) trebuie să demonstreze capacități solide de Control Statistic al Proceselor (SPC) — sisteme de monitorizare continuă care detectează derapajele dimensionale înainte ca acestea să producă piese defecte.

Companii precum Shaoyi Metal Technology ilustrează ceea ce trebuie căutat la un furnizor specializat în domeniul automotive: certificarea IATF 16949 combinată cu implementarea riguroasă a SPC pentru componente cu toleranțe strânse, cum ar fi ansamblurile de carcasă și bucșele metalice personalizate. Capacitatea lor de a livra în termene de livrare de până la o zi lucrătoare demonstrează tipul de eficiență operațională care menține liniile de producție în funcțiune.

De la prototipare la scalarea volumului de producție

Una dintre cele mai valoroase — și adesea neglijate — capacitățile furnizorilor este capacitatea de a crește în mod fluent de la cantitățile necesare pentru prototipuri până la volumele complete de producție. De ce este atât de important acest lucru?

Conform Modelcraft când colaborați cu furnizorul dumneavoastră de producție la realizarea prototipurilor, vă asigurați că prototipul este aliniat direct, încă de la început, cu capacitățile de producție. Această abordare permite o tranziție fluentă către producția la scară completă, reducând nevoia de ajustări costisitoare sau reconfigurări.

Beneficiile realizării prototipurilor împreună cu partenerul dumneavoastră de producție depășesc comoditatea:

• Estimări realiste ale costurilor: Furnizorii de producție oferă o imagine precisă a costurilor de fabricație încă de la începutul procesului, ajutându-vă să evitați surprizele la momentul extinderii producției
• Reducerea riscului de defecțiuni de proiectare: Furnizorii care vor fabrica, în final, produsul dumneavoastră pot identifica problemele potențiale înainte ca acestea să devină probleme costisitoare în cadrul producției
• Iterații mai rapide: Procesele optimizate înseamnă că modificările de design pot fi implementate și testate mai rapid, accelerând astfel timpul până la lansarea pe piață
• Îmbunătățirea controlului calității: Când furnizorii sunt implicați încă de la faza de prototipare, au un interes direct în asigurarea faptului că prototipurile îndeplinesc standarde înalte

Evaluarea capacității de producție este la fel de importantă. Conform BOEN Rapid, evaluarea capacității de producție este fundamentală pentru a vă asigura că furnizorul dumneavoastră de prelucrare CNC poate face față atât cerințelor actuale, cât și celor viitoare. Luați în considerare numărul de mașini aflate în funcțiune, gradul lor de automatizare și modul în care sunt programate schimburile de producție pentru a satisface cerințele pieței. Un furnizor cu o capacitate scalabilă este mai bine poziționat pentru a gestiona solicitările urgente, dezvoltarea prototipurilor și producția la scară completă, fără întârzieri.

Dimensiunea forței de muncă a fabricantului are, de asemenea, importanță. O forță de muncă mai mare dispune de mai mulți angajați care pot lucra la proiectele dumneavoastră, asigurând finalizarea în termen, chiar și în perioadele de vârf ale cererii.

Fiabilitatea termenelor de livrare și calitatea comunicării

Atelierele de fabricație din apropierea mea ar putea oferi un avantaj geografic, dar fiabilitatea termenelor de livrare este întotdeauna mai importantă decât proximitatea. Conform BOEN Rapid, termenele de livrare reprezintă un factor esențial în evaluarea fiabilității furnizorilor. Un partener de încredere trebuie să ofere termene realiste pentru proiecte și să demonstreze un istoric dovedit de respectare a termenelor, indiferent de volumul producției.

Când evaluați potențiali furnizori de servicii de prelucrare a oțelului sau de prelucrare CNC a aluminiului, solicitați date specifice:

• Termenele medii de finalizare pentru proiecte similare cu al dumneavoastră
• Flexibilitatea în gestionarea comenzilor urgente
• Planificarea măsurilor de contingență pentru perturbări neașteptate
• Înregistrarea livrărilor la timp (vizați o performanță de 95% sau mai mare)

Calitatea comunicării prezice adesea succesul unui proiect mai bine decât orice specificație tehnică. Asistența excelentă acordată clienților și comunicarea eficientă sunt esențiale pentru gestionarea eficientă a proiectelor de prelucrare CNC. Evaluați cât de rapid și de profesionist răspund furnizorii la întrebările dvs., precum și expertiza tehnică a personalului lor de asistență.

Cei mai buni furnizori oferă manageri de proiect sau ingineri dedicați care oferă orientare pe întreaga durată a etapelor de proiectare și producție. Canalele clare de comunicare contribuie la rezolvarea rapidă a problemelor, previn neînțelegerile și asigură alinierea cu cerințele dumneavoastră. Acest nivel de serviciu nu doar simplifică colaborarea, ci consolidează și parteneriatele pe termen lung, bazate pe încredere.

Lista de verificare a evaluării furnizorului

Gata să evaluați potențialii parteneri de producție? Utilizați această listă de verificare completă:

Categorie de evaluare	Întrebări Cheie de Pus	Ce să căutăm
Capacități tehnice	Ce tipuri de mașini și configurații ale axelor sunt disponibile?	Echipamente moderne, corespunzătoare complexității pieselor dumneavoastră
Experiență în materiale	Ce materiale prelucrați în mod obișnuit?	Experiență dovedită cu aliajele specifice dumneavoastră
Certificări de Calitate	Ce certificări de calitate dețineți?	Certificare ISO 9001 ca minim; IATF 16949 pentru industria auto; AS9100D pentru industria aerospațială
Echipamente de inspectie	Ce capacități de inspecție sunt disponibile intern?	Mașini de măsurat cu coordonate (CMM), aparate de măsurare a rugozității suprafeței, sisteme optice de măsurare
Capacitate de producție	Care este timpul obișnuit de livrare și capacitatea dumneavoastră?	Capacitatea de a trece de la prototipuri la volume de producție
Comunicare	Cine va fi contactul meu principal?	Manager de proiect dedicat cu cunoștințe tehnice
Istoric	Puteți furniza referințe din proiecte similare?	Succes verificabil cu aplicații comparabile

Dincolo de listă de verificare, luați în considerare orientarea furnizorului către construirea relațiilor. Conform Caldera Manufacturing, ar trebui să evaluați dacă compania este mai interesată să finalizeze rapid proiectul dumneavoastră sau este dornică să stabilească un parteneriat pe termen lung cu afacerea dumneavoastră. Un fabricant interesat de stabilirea unor relații continue va fi mai probabil să țină cont de nevoile companiei dumneavoastră și să înțeleagă direcția în care dorește să își îndrepte proiectele.

Cotația cea mai mică reflectă rar valoarea cea mai bună. Evaluați costul total de deținere — inclusiv calitatea, fiabilitatea, comunicarea și costurile ascunse generate de problemele furnizorului — atunci când luați decizia finală.

Pentru cititorii din sectorul auto, în special, partenerii de producție certificați care combină capacitățile de precizie cu scalabilitatea în producție reprezintă cea mai bună cale de urmat. Furnizori precum Shaoyi Metal Technology demonstrează cum arată această combinație în practică: facilități certificate IATF 16949 care livrează componente auto cu toleranțe strânse, cu viteza și consistența cerute de programele moderne de producție.

Acum, cu cadrul dumneavoastră de evaluare a furnizorilor deja stabilit, sunteți pregătit să luați decizii informate care echilibrează capacitatea, calitatea și costul. Ultimul pas constă în consolidarea tuturor aspectelor abordate până acum în pași concreți de urmat pentru proiectul dumneavoastră de prelucrare mecanică a metalelor.

Punerea în aplicare a cerințelor privind piesele prelucrate mecanic din metal

Ați parcurs împreună subiectele legate de materiale, procese, toleranțe, finisaje, factori de cost, controlul calității și evaluarea furnizorilor. Acum vine momentul cel mai important: transformarea cunoștințelor în acțiune. Indiferent dacă vă pregătiți pentru prima solicitare de ofertă (RFQ) sau vă optimizați strategia de achiziții pentru piese prelucrate mecanic din metal, deciziile pe care le luați în etapele următoare determină succesul proiectului.

Să sintetizăm tot ceea ce am acoperit până acum în considerentele esențiale și în instrumentele practice de care aveți nevoie pentru a vă îndrepta în continuare cu încredere.

Concluzii cheie pentru proiectul dumneavoastră de prelucrare a metalelor

Pe parcursul acestui ghid, anumite principii s-au dovedit a fi adevăruri fundamentale pentru o prelucrare reușită a pieselor metalice. Acestea nu sunt simple sugestii — ci reprezintă punctele de decizie care separă proiectele fără complicații de cele costisitoare și pline de probleme.

Alegeți mai întâi materialul în funcție de cerințele aplicației. Specificați doar toleranțele pe care le impune efectiv funcționalitatea piesei. Proiectați din start având în vedere posibilitățile de fabricație. Verificați certificările furnizorului înainte de a vă angaja în producție.

Fiecare dintre aceste principii este legat direct de rezultatele proiectului. Alegerea aluminiului atunci când titanul nu este necesar din punct de vedere funcțional economisește o sumă semnificativă din buget. Aplicarea unor toleranțe strânse doar pentru dimensiunile critice—și nu pentru specificații generale—reduce timpul și costul prelucrării prin așchiere. Proiectarea cu scule standard și cu rapoarte rezonabile între adâncime și lățime elimină gâturile de sticlă în fabricație înainte ca acestea să apară.

La prelucrarea prin așchiere a pieselor metalice, relația dintre specificațiile dumneavoastră și realitatea fabricației determină totul. Proiectele supradimensionate nu produc piese mai bune—ci piese mai scumpe. Cerințele subdimensionate nu economisesc bani—ci generează probleme de calitate în etapele ulterioare.

Înaintăm încrezători

Traseul dumneavoastră de la concept la piese metalice personalizate, prelucrate prin așchiere, urmează o succesiune previzibilă. Înțelegerea stadiului în care vă aflați în această călătorie vă ajută să vă concentrați asupra priorităților corecte în fiecare etapă.

Traseul decizional arată astfel:

• Definirea cerințelor funcționale: Ce trebuie să facă, de fapt, piesa dumneavoastră? În ce mediu va fi expusă?
• Selectați materialul potrivit: Potriviți proprietățile cerințelor — rezistență, rezistență la coroziune, greutate, prelucrabilitate
• Proiectare pentru fabricabilitate: Aplicați principiile DFM pentru a crea o geometrie care să permită o prelucrare eficientă
• Specificați toleranțele în mod strategic: Toleranțe strânse acolo unde funcționalitatea le impune, toleranțe standard în rest
• Determinați necesitățile de finisare: Specificați doar finisările secundare care adaugă valoare funcțională
• Evaluați furnizorii în mod sistematic: Certificări, capacități, comunicare, istoric de colaborare
• Pregătiți documentația completă pentru cererea de ofertă (RFQ): Pachete tehnice complete care să permită ofertarea precisă

Conform Zenith Manufacturing, o cerere de ofertă (RFQ) eficientă pentru prelucrarea prin strunjire CNC a pieselor metalice necesită un pachet tehnic complet: un model 3D CAD (în format .STEP) pentru geometrie, un desen tehnic 2D (.PDF) care să definească toate toleranțele, GD&T, starea suprafeței și specificațiile materialelor, precum și un tabel care să indice cantitățile necesare. Această documentație devine baza pentru ofertarea precisă și pentru o producție de succes.

Lista de verificare pentru pregătirea cererii dvs. de ofertă

Gata să solicitați oferte? Folosiți această listă de verificare pentru a vă asigura că pachetul dumneavoastră de documentație este complet:

• model CAD 3D – Furnizați fișiere în format .STEP sau .IGES cu geometrie precisă
• desen tehnic 2D – Includeți toate toleranțele, indicațiile GD&T, cerințele privind finisarea suprafeței și specificațiile materialelor
• Specificațiune material – Identificați exact calitatea aliajului (de exemplu, „aluminiu 6061-T6”, nu doar „aluminiu”)
• Cerințe privind cantitatea – Specificați volumul comenzii inițiale și volumul anual previzionat
• Dimensiunile critice identificate – Indicați care toleranțe nu pot fi relaxate
• Cerințe de Finisaj al Suprafeței – Specificați valorile Ra pentru suprafețele critice; indicați unde este acceptabilă finisarea „așa cum a fost prelucrată”
• Necesitatea finisărilor secundare – Detaliați orice procese post-prelucrare, cum ar fi anodizarea, placarea, pulverizarea electrostatică sau altele
• Cerințe privind documentația de calitate – Specificați rapoartele de inspecție, certificatele și necesitățile de trasabilitate
• Termenul țintă de livrare – Indicați cerințele standard sau cele urgente
• Contextul de utilizare – Explicați funcția piesei, astfel încât furnizorii să poată oferi feedback privind proiectarea pentru fabricație (DFM)

După cum este menționat de DGSXCNC , definirea clară a cerințelor dumneavoastră este esențială — înțelegerea condițiilor de mediu la care vor fi expuse piesele, a volumelor necesare și a termenelor de livrare din faza inițială facilitează selecția furnizorilor capabili să răspundă nevoilor proiectului dumneavoastră.

Pentru cititorii din domeniul automotive, riscurile sunt deosebit de mari. Componentele trebuie să îndeplinească standarde stricte de calitate, în timp ce se realizează trecerea fără probleme de la prototip la producție în serie. Acesta este momentul în care partenerii de producție certificați își dovedesc valoarea.

Shaoyi Metal Technology reprezintă tipul de partener care merită explorat: o unitate certificată IATF 16949, care furnizează componente auto cu toleranțe ridicate — de la ansambluri complexe de suspensie până la bucși metalice personalizate — cu termene de livrare de doar o zi lucrătoare. Implementarea riguroasă a Controlului Statistic al Proceselor asigură consistența producției, cerută de aplicațiile auto.

Indiferent dacă achiziționați pentru prima dată piese metalice prelucrate prin strunjire CNC sau optimizați un lanț de aprovizionare deja stabilit, principiile din acest ghid vă oferă harta de drum. Potriviți specificațiile cerințelor reale. Alegeți furnizorii în funcție de capacitate, nu doar de preț. Documentați clar întregul proces. Rezultatul? Piese metalice prelucrate prin strunjire CNC care funcționează exact așa cum au fost proiectate — livrate la timp și în buget.

Întrebări frecvente despre piese prelucrate din metal

1. Cât costă prelucrarea pieselor?

Costurile pentru prelucrarea prin frezare CNC se situează în mod obișnuit între 50 USD și 150 USD pe oră, în funcție de complexitatea echipamentelor și de cerințele de precizie. Costul total al piesei depinde de mai mulți factori: alegerea materialului (aluminiul este mai ieftin de prelucrat decât titanul), complexitatea designului (prelucrare pe 3 axe versus prelucrare pe 5 axe), specificațiile de toleranță (toleranțe mai strânse măresc costurile de 2–5 ori), cantitatea (costurile de configurare distribuite pe un număr mai mare de unități reduc prețul pe piesă cu 60–85% la volume mai mari) și cerințele de finisare (anodizare, placare sau pulverizare electrostatică adaugă 10–50% la costul de bază). Pentru o estimare precisă a prețului, pregătiți documentația tehnică completă, inclusiv fișierele 3D CAD, desenele 2D cu toleranțe și cerințele de cantitate.

2. Care sunt cele 7 unelte de bază utilizate în prelucrarea metalelor?

Cele șapte unelte fundamentale pentru prelucrarea metalelor includ: (1) mașini de strungit, cum ar fi strungurile și mașinile de alezat, pentru componente cilindrice, (2) frezele plane și rabotezele pentru suprafețe plane, (3) mașini de găurit pentru realizarea găurilor, (4) frezele pentru geometrii complexe, utilizând scule de tăiere rotative, (5) mașini de rectificat pentru finisarea de precizie și toleranțe strânse, (6) ferăstraiele mecanice pentru tăierea materialelor brute și (7) presele pentru operațiuni de deformare. Tehnologia modernă CNC a îmbunătățit aceste unelte tradiționale prin control computerizat, permițând obținerea unor toleranțe mai strânse (până la ±0,0001 inch) și mișcări complexe pe mai multe axe pentru geometrii intricate ale pieselor.

3. Ce materiale sunt utilizate în mod frecvent pentru piesele metalice prelucrate prin tehnologie CNC?

Materialele populare pentru prelucrarea prin frezare CNC includ aliajele de aluminiu (6061 pentru utilizare generală, 7075 pentru aplicații aero-spațiale cu rezistență ridicată), oțelurile inoxidabile (303 pentru prelucrabilitate excelentă, 304 pentru rezistență la coroziune, 316 pentru medii marine și medicale), oțelurile carbon pentru piese structurale cost-efficiente, alama C360 pentru conectori electrici și instalații sanitare, cuprul C110 pentru aplicații care necesită conductivitate electrică ridicată și titanul pentru aplicații aero-spațiale și implanturi medicale, unde este esențială o raport excepțional de rezistență pe unitatea de masă. Alegerea materialului trebuie să echilibreze cerințele aplicației, prelucrabilitatea (care influențează costul) și constrângerile bugetare.

4. Cum aleg între prelucrarea CNC cu 3 axe, 4 axe și 5 axe?

Alegeți în funcție de geometria piesei și de buget: prelucrarea pe 3 axe gestionează eficient din punct de vedere al costurilor suprafețele plane, buzunarele simple și contururile de bază, dar nu poate prelucra subcoturi fără repoziționare. Prelucrarea pe 4 axe adaugă rotația piesei de prelucrat, permițând realizarea unor caracteristici pe mai multe fețe și a unor modele elicoidale într-un singur montaj, reducând astfel schimbările de dispozitiv cu 25–40%. Prelucrarea pe 5 axe abordează piesele din practic orice unghi, fiind esențială pentru curbele compuse, palele de turbină și componentele aeronautice — dar costă cu 300–600 % mai mult decât operațiunile pe 3 axe. Începeți cu cea mai simplă configurație care îndeplinește cerințele geometrice ale dvs., pentru a optimiza costurile de fabricație.

5. Ce certificate ar trebui să căutați la alegerea unui furnizor de prelucrare metalică?

Certificările esențiale depind de industria dumneavoastră: ISO 9001 oferă un cadru de bază pentru managementul calității în aplicații generale. IATF 16949 este obligatorie pentru componente auto, asigurând îmbunătățirea continuă și controlul strict al proceselor, inclusiv implementarea Controlului Statistic al Proceselor (SPC). AS9100D acoperă cerințele din domeniul aerospațial, inclusiv documentarea riguroasă și gestionarea riscurilor. ISO 13485 reglementează fabricarea dispozitivelor medicale, cu controale complete ale proiectării și trasabilitate. În afară de certificări, verificați dacă furnizorii dispun de capacități de inspecție cu mașini de măsurat coordonate (CMM), documentație de certificare a materialelor și o experiență dovedită în lucrul cu materialele și toleranțele specifice dumneavoastră.
