Ce înseamnă de fapt prelucrarea personalizată de precizie pentru proiectele dumneavoastră

V-ați întrebat vreodată de ce unele piese prelucrate se asamblează perfect, în timp ce altele necesită ajustări nesfârșite? Răspunsul se află adesea în diferența dintre fabricația standard și prelucrarea personalizată de precizie . Înțelegerea acestei distincții vă poate economisi un timp, bani și frustrare semnificative în următorul dumneavoastră proiect de fabricație.

Definirea prelucrării personalizate de precizie în fabricația modernă

Prelucrarea personalizată de precizie reprezintă intersecția dintre ambiția inginerescă și excelenta în fabricație. Spre deosebire de operațiunile standard de prelucrare, care urmează specificații generale, această abordare oferă componente adaptate exact cerințelor dumneavoastră, cu o precizie dimensională excepțională.

Prelucrarea personalizată de precizie este un proces de fabricație specializat care produce componente cu toleranțe la fel de strânse ca ±0,0005" sau mai bune, folosind tehnologii avansate de prelucrare cu comandă numerică (CNC) și controale riguroase ale calității pentru a îndeplini cerințele specifice aplicației, care nu pot fi atinse prin metodele obișnuite de fabricație.

Ceea ce face serviciile de prelucrare de precizie cu adevărat valoroase nu este doar echipamentul implicat, ci abordarea sistematică de obținere a consistenței. Atelierele moderne de prelucrare personalizată utilizează tehnologia de comandă numerică (CNC), sisteme de feedback în timp real, cum ar fi interferometria cu laser, și codificatoare digitale pentru a monitoriza și ajusta dinamic procesul de prelucrare. Acest nivel de control nu este posibil deloc cu metodele convenționale.

Cum diferă prelucrarea de precizie de cea obișnuită

Diferența dintre prelucrarea obișnuită și cea de precizie merge mult dincolo de terminologia de marketing. Prelucrarea obișnuită oferă, de obicei, toleranțe cuprinse între ±0,010" (±0,25 mm) —perfect acceptabil pentru componente structurale, carcase și piese mecanice generale. Totuși, atunci când aplicația dumneavoastră necesită mai mult, aici intervin piesele prelucrate personalizat.

Luați în considerare diferențele practice:

• Capacitatea de toleranță: Prelucrarea standard are toleranțe de ±0,005" până la ±0,010", în timp ce prelucrarea de precizie atinge ±0,0005" sau chiar mai strânse
• Tehnologia utilizată: Tăierea metalică cu CNC, sisteme laser și prelucrarea prin descărcare electrică (EDM) comparativ cu echipamente manuale sau semiautomate

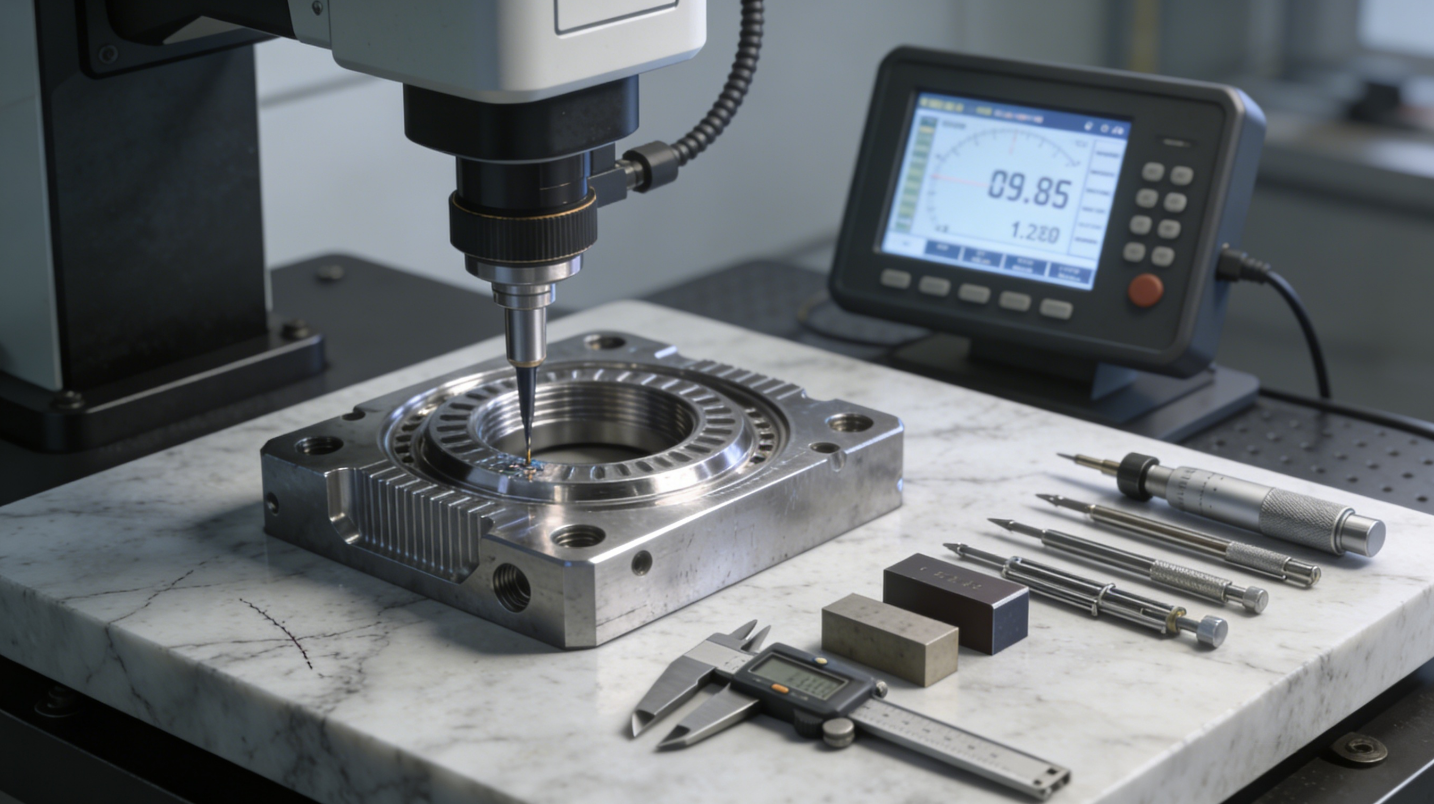

• Verificarea calității: Monitorizarea procesului în timp real comparativ cu inspecția doar post-producție
• Acumularea erorilor: Metodele de precizie previn acumularea erorilor în geometrii complexe, care afectează abordările tradiționale

Prelucrarea tradițională se bazează în mare măsură pe abilitățile operatorului și este limitată de uzura sculelor și de rigiditatea mașinii. Acești factori introduc variabilitate care se acumulează — în special problematic atunci când mai multe caracteristici trebuie să interacționeze cu precizie în cadrul unui ansamblu.

Rolul toleranțelor strânse în componentele personalizate

Iată ce mulți furnizori nu vor explica: toleranțele strânse nu sunt doar numere de pe un desen — ele reprezintă cerințe funcționale care afectează direct dacă piesa dvs. funcționează așa cum este prevăzut. Când toleranțele sunt prea largi, piesele se pot potrivi necorespunzător, ansamblurile pot prezenta joc excesiv, iar performanța devine nesigură de la o serie la alta.

De ce anumite aplicații necesită o astfel de precizie? Răspunsul este legat direct de consecințe. În domeniul aerospace, o componentă care se abate cu câteva miimi de milimetru ar putea compromite siguranța zborului. Implanturile medicale necesită diametre de până la 0,1 mm și finișuri de suprafață de Ra 0,1 μm pentru a asigura biocompatibilitatea și funcționalitatea . Sistemele de apărare care protejează personalul din teren nu își permit incertitudini dimensionale.

Valoarea reală a înțelegerii cerințelor de precizie constă în luarea unor decizii informate. Nu fiecare caracteristică a piesei dvs. necesită toleranțe extrem de strânse — specificarea acestora în mod nejustificat crește costurile fără a îmbunătăți performanța. O analiză inginerescă bine gândită ajută la identificarea dimensiunilor care necesită, într-adevăr, prelucrare de precizie și a celor care pot funcționa în limitele standard. Această cunoaștere vă transformă dintr-un cumpărător pasiv într-un partener informat, capabil să optimizeze atât calitatea, cât și bugetul.

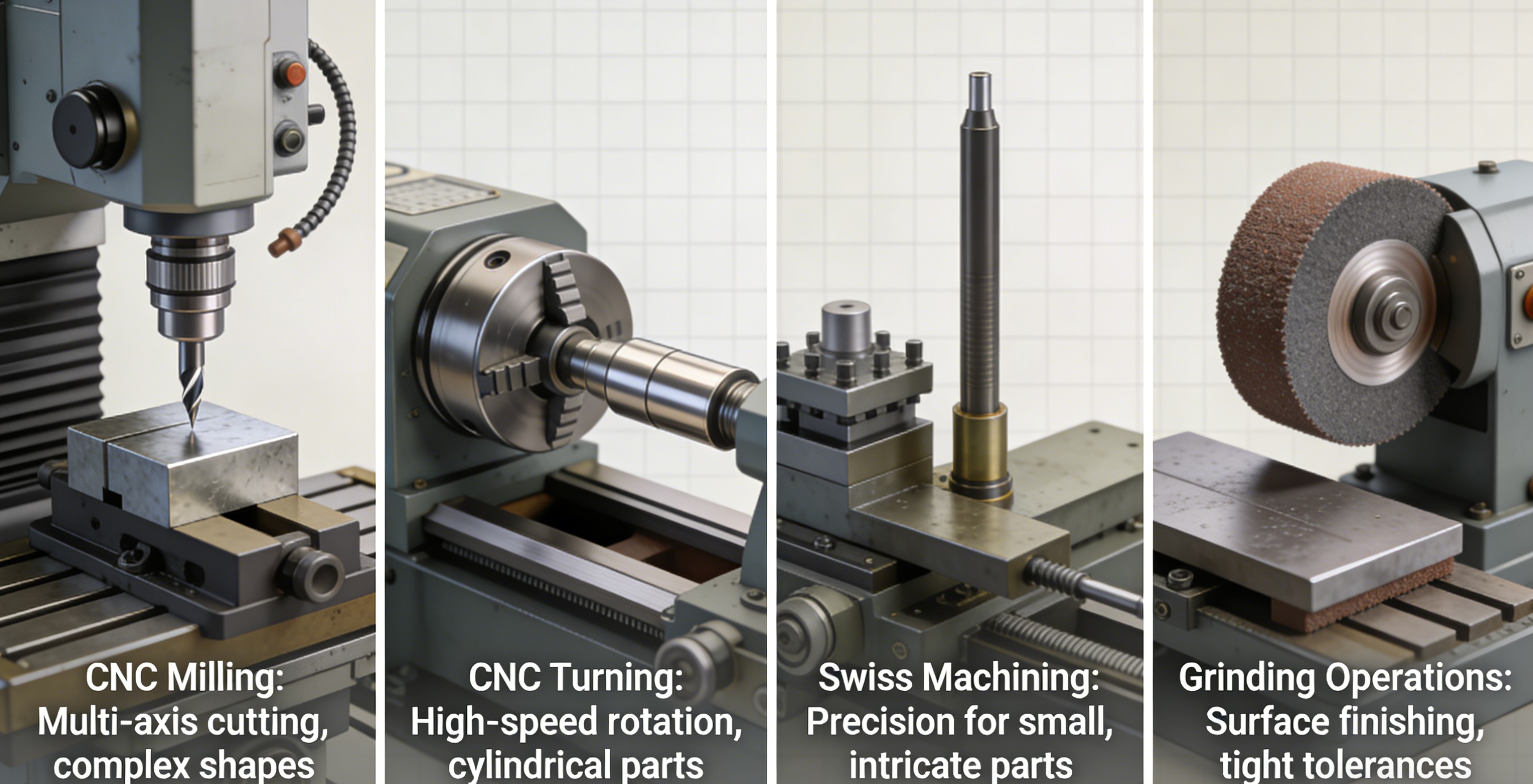

Procese de prelucrare de precizie și momentul potrivit pentru utilizarea fiecăruia

Faptul că aveți nevoie de precizie este un lucru — înțelegerea procesului de prelucrare care oferă cele mai bune rezultate pentru piesa dvs. specifică este cu totul altceva. Fiecare metodă de fabricație are puncte tari distincte, iar alegerea unei metode incorecte poate însemna plățile unor sume mai mari pentru rezultate mai puțin optime. Să analizăm procesele de bază, astfel încât să puteți lua decizii informate înainte de a solicita oferte.

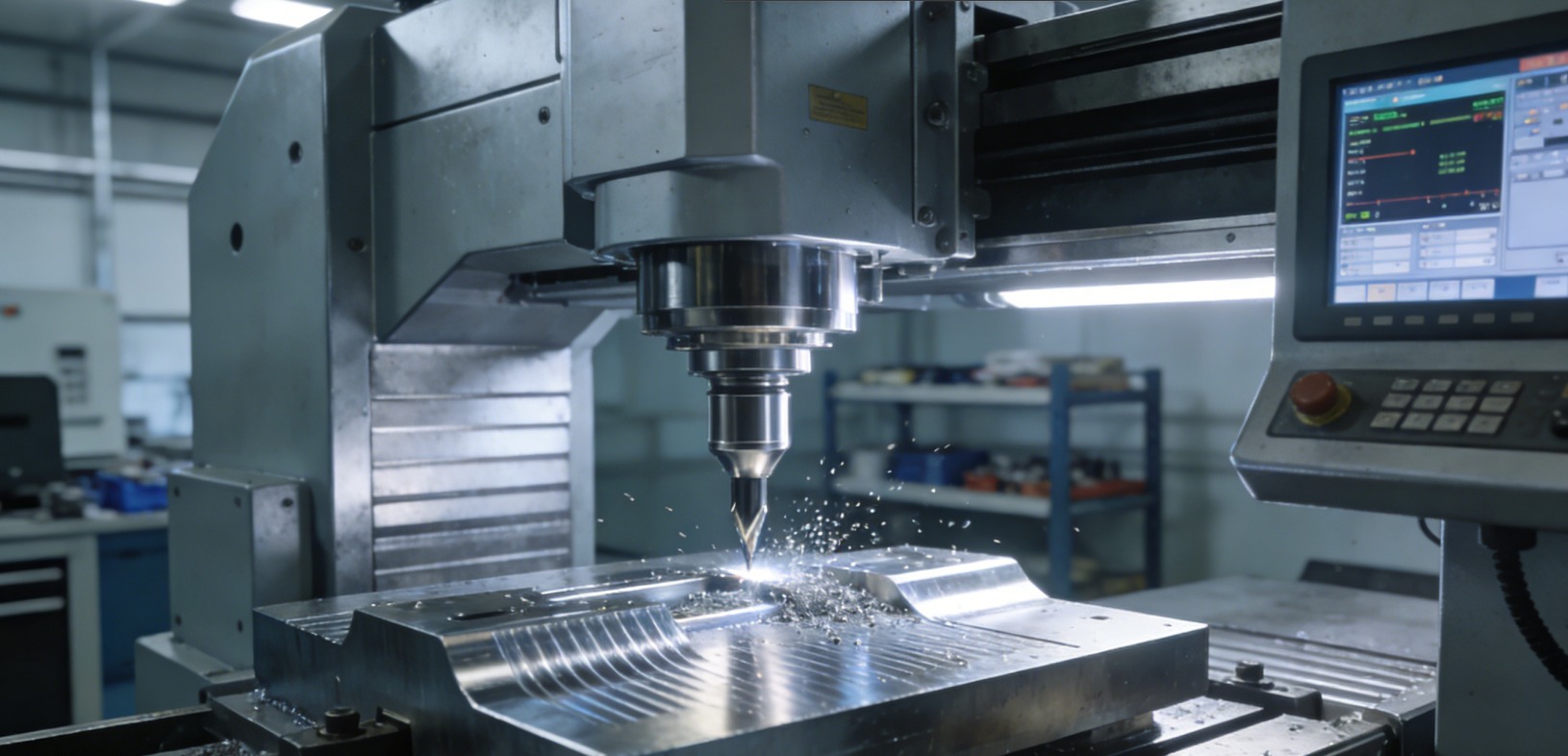

Frezarea CNC pentru geometrii complexe și caracteristici de suprafață

Imaginați-vă că piesa dvs. are degajări, canale, suprafețe înclinate sau contururi tridimensionale elaborate . Frezarea CNC este probabil răspunsul dumneavoastră. În acest proces, semifabricatul rămâne fix, în timp ce o sculă de tăiere rotativă se deplasează pe mai multe axe pentru a îndepărta materialul în mod progresiv.

Ce face frezarea atât de versatilă? O mașină de tăiere CNC poate aborda semifabricatul din practic orice unghi, atunci când se folosesc configurații cu 3 axe, 4 axe sau 5 axe. Această flexibilitate permite:

• Forme prismatice complexe: Carcase, suporturi și carcase de protecție cu multiple caracteristici
• Degajări și cavități de precizie: Caracteristici interioare care necesită o adâncime controlată și unghiuri ale pereților
• Modelarea suprafețelor: Suprafețe curbe netede pentru cerințe aerodinamice sau estetice
• Prelucrarea pe mai multe fețe: Piese care necesită prelucrarea unor caracteristici pe mai multe fețe, finalizată într-un număr redus de montări

Piesele prelucrate prin frezare CNC ating, de obicei, toleranțe între ±0,001" și ±0,005", în funcție de material și geometrie. Compromisul? Frezarea durează, în general, mai mult decât strunjirea pentru piesele rotative, deoarece scula trebuie să parcurgă traiectorii mai complexe. Totuși, atunci când proiectul dumneavoastră include suprafețe plane, unghiuri sau detalii intricate, frezarea oferă rezultate pe care alte procedee nu le pot egala.

Strunjire CNC pentru piese cilindrice și rotative

Când componenta dumneavoastră este în principal rotundă — axe, bucșe, pini sau elemente de fixare filetate — strunjirea CNC devine alegerea eficientă. În acest proces, semifabricatul se rotește la viteză ridicată, în timp ce o sculă de tăiere staționară profilează suprafețele exterioare sau interioare.

Acest proces se remarcă datorită avantajului său intrinsec de viteză. Deoarece materialul se rotește continuu în raport cu scula, îndepărtarea acestuia are loc rapid și constant. Un serviciu de strunjire CNC oferă, de obicei:

• Timpuri de ciclu mai rapide: Piese cilindrice produse mai rapid decât operațiile echivalente de frezare
• Finalizare Excelentă a Suprafeței: Acțiunea continuă de așchiere creează suprafețe netede și uniforme
• Eficiență Costurilor: Costuri mai mici pe piesă pentru componente simetrice, în special la volume mari
• Capabilitate de filetare: Filete interne și externe realizate cu precizie în cadrul aceleiași montări

Centrele moderne de strunjire CNC includ adesea scule active — scule acționate motorizat care pot efectua operații de frezare, găurire și găurire transversală, în timp ce piesa rămâne fixată în menghină. Această capabilitate reduce manipularea și îmbunătățește precizia prin finalizarea unui număr mai mare de caracteristici într-o singură montare.

Strunjire elvețiană pentru lucrări de înaltă precizie cu diametru mic

Iată un proces despre care mulți cumpărători nu au auzit până când nu-l au nevoie: strunjirea elvețiană. Dezvoltată în anii 1870 pentru industria ceasurilor, această tehnică folosește un design unic al batiului mobil, în care semifabricatul din bară se deplasează prin intermediul unei bucși ghidatoare, în timp ce scula de așchiere lucrează extrem de aproape de punctul de susținere.

De ce este important acest lucru? Buchia de ghidare oferă o rigiditate excepțională, susținând piesa de prelucrat la doar câțiva milimetri distanță de zona unde are loc așchierea. Acest lucru previne devierea care, în caz contrar, ar compromite precizia la piesele lungi și subțiri. Conform specificațiilor din industrie, mașinile de tip Swiss obțin în mod curent toleranțe de la 0,0001 până la 0,0005 inch — o precizie pe care strunjirea convențională o obține cu dificultate la componente cu diametru mic.

Strunjirea Swiss este avantajoasă atunci când piesele dvs. au:

• Raport mare lungime-pe-diametru: Componente lungi și subțiri care s-ar deforma pe strungurile standard
• Caracteristici de dimensiune micrometrică: Detalii complexe care necesită o stabilitate excepțională
• Diametre mici: În general, sub 32 mm, unde buchia de ghidare oferă beneficiul maxim
• Operații complexe într-un singur ciclu: Filetare, canelare, frezare și găurire finalizate fără reținerea piesei

Strungurile moderne de tip elvețian dispun de între 7 și 13 axe, permițând operații de prelucrare simultane care reduc în mod semnificativ timpul de ciclu. Industriile precum cea a dispozitivelor medicale, electronica și aerospace se bazează în mare măsură pe acest proces pentru producerea unor componente, cum ar fi șuruburile pentru os, contactele electrice și arborele miniaturizate.

Rectificarea pentru finisaje ultrafine și materiale călite

Când toleranțele devin mai strânse decât pot realiza în mod fiabil sculele de așchiere sau când lucrați cu materiale călite care ar distruge sculele convenționale, rectificarea devine esențială. Acest proces folosește roți abrazive pentru a îndepărta cantități mici de material cu o control excepțional.

Rectificarea nu este, de obicei, o operație primară de modelare — este adesea pasul final de finisare după strunjire sau frezare. Ceea ce oferă este fără egal:

• Finisaje de suprafață sub Ra 0,4 μm: Suprafețe de tip oglindă pentru aplicații de etanșare sau cerințe estetice
• Toleranțe de ±0,0001" Cel mai strict control dimensional disponibil în prelucrarea convențională
• Capacitate de prelucrare a materialelor călite: Prelucrează oțeluri cu duritate peste 60 HRC, care ar deteriora sculele de tăiere

Compararea proceselor de prelucrare de precizie

Selectarea procesului potrivit necesită evaluarea simultană a mai multor factori. Comparația de mai jos ajută la clarificarea momentului în care fiecare metodă oferă rezultate optime:

Tip de proces	Cele mai bune aplicații	Toleranțe tipice	Potrivire material	Cost relativ
Frezare CNC	Geometrii complexe, degajări, piese cu multiple fețe, suprafețe conturate	±0,001" până la ±0,005"	Metale, materiale plastice de inginerie, compozite	Moderat spre ridicat
Frezare CNC	Piese cilindrice, arbori, bucși, componente filetate	±0,001" până la ±0,003"	Majoritatea metalelor și a plasticelor	Scăzut spre moderat
Machetare Swiss	Piese cu diametru mic, raport mare lungime/diametru (L/D), caracteristici micro, componente pentru domeniul medical/electronic	±0,0001″ până la ±0,0005″	Alamă, oțel inoxidabil, titan, plastice	Moderat spre ridicat
Făcere praf	Finisaje ultrafine, materiale călite, operații finale de dimensionare	±0,0001" până la ±0,0002"	Oțeluri călite, ceramici, carburi	Înaltelor

Observați cum alegerea nu este pur și simplu o chestiune de capacitate — este vorba despre potrivirea punctelor forte ale procesului cu cerințele dvs. specifice. O piesă cilindrică care ar putea fi, în principiu, frezată ar costa semnificativ mai mult decât una produsă pe un strung. În schimb, încercarea de a prelucra prin strunjire o carcasă complexă, cu suporturi, ar fi imposibilă.

Înțelegerea acestor diferențe vă pune într-o poziție avantajoasă pentru a formula întrebări mai bune atunci când evaluați furnizorii și asigură faptul că proiectele dvs. folosesc abordarea de fabricație cea mai adecvată — și cea mai eficientă din punct de vedere al costurilor. Totuși, selecția procesului reprezintă doar o parte a ecuației. Materialul pe care îl alegeți influențează totul, de la toleranțele realizabile până la performanța finală a piesei.

Ghid de selecție a materialelor pentru piese prelucrate cu precizie

Ați ales procesul corect de prelucrare prin așchiere — dar iată ce mulți furnizori nu vă vor spune: alegerea materialului dumneavoastră poate determina succesul sau eșecul întregului proiect. Proprietățile materialelor influențează direct toleranțele realizabile, calitatea suprafeței, viteza de uzură a sculelor și, în cele din urmă, costul pe piesă. Alegerea unui material nepotrivit pentru aplicația dumneavoastră nu afectează doar performanța — poate dubla timpul de prelucrare prin așchiere sau poate impune compromisuri de proiectare pe care nu le-ați anticipat.

Înțelegerea modului în care se comportă materialele în condiții de așchiere vă transformă dintr-un specificator pasiv într-un luător de decizii strategic . Să analizăm principalele categorii de materiale și ce aduce fiecare dintre ele componentelor dumneavoastră de precizie.

Metale pentru aplicații de precizie cu rezistență ridicată

Metalele rămân baza prelucrării personalizate prin așchiere, oferind rezistență, durabilitate și un comportament previzibil sub sarcină. Totuși, fiecare familie de metale prezintă caracteristici specifice de prelucrare prin așchiere, care afectează termenul de livrare și bugetul proiectului dumneavoastră.

• Aliaje de aluminiu (6061, 7075, 2024): Machibilitate excelentă, cu valori de aproximativ 70–90 % comparativ cu oțelul ușor de prelucrat. Uzură redusă a sculelor, viteze ridicate de așchiere și conductivitate termică bună fac din aluminiu un material ideal pentru geometrii complexe. Se obțin ușor toleranțe strânse, dar este necesară atenție la dilatarea termică în lucrările de precizie.
• Oțel inoxidabil (303, 304, 316): Se întărește prin deformare plastică în timpul prelucrării, ceea ce impune utilizarea unor scule ascuțite și a unor avansuri constante pentru a evita deteriorarea suprafeței. Oțelul inoxidabil 303 se prelucrează semnificativ mai ușor decât 304 sau 316, datorită sulfului adăugat. Se așteaptă timpi de ciclu mai lungi și costuri mai mari ale sculelor comparativ cu aluminiul, dar se obține o rezistență superioară la coroziune și o rezistență mecanică crescută.
• Aliaje de bronz (C932, C954, C510): Atunci când trebuie să prelucrați bronz pentru suprafețe de lagăre sau componente supuse uzurii, veți constata o machibilitate excelentă și o lubrifiere naturală. Prelucrarea CNC a bronzului generează așchii curate și finisaje netede, făcând ca prelucrarea CNC a bronzului să fie directă și eficientă în atelierele experimentate. Este ideală pentru bucși, roți dințate și aplicații marine.
• Oțeluri carbon (1018, 1045, 4140): Machinabilitate moderată, care se îmbunătățește prin alegerea corectă a tratamentului termic. Oțelul 1018 se prelucrează ușor pentru componente generale; oțelul 4140 oferă o rezistență superioară, dar necesită strategii mai agresive de așchiere.

Iată ceva demn de menționat: clasele de machinabilitate indică cât de ușor poate fi tăiat un metal comparativ cu un material de referință , de obicei oțelul AISI B1112 la 100%. Metalele cu clase mai mari de machinabilitate se prelucrează mai rapid, produc finisuri mai netede și reduc uzura sculelor. La evaluarea ofertelor, rețineți că un material cu jumătate din clasa de machinabilitate va necesita, în general, aproximativ dublul timpului de prelucrare — ceea ce influențează direct costurile dumneavoastră.

Plasticuri inginerești și caracteristicile lor de prelucrare

Plasticurile inginerești oferă reducerea în greutate, rezistență chimică și proprietăți unice pe care metalele nu le pot egala. Totuși, prelucrarea fontei sau a aluminiului și prelucrarea plasticelor necesită abordări fundamental diferite. Plasticul ridică provocări precum sensibilitatea la căldură, instabilitatea dimensională și tendința de a se deforma sub presiunea de așchiere.

Două materiale domină prelucrarea precisă a plasticelor: Delrin (acetal) și Nylon. Înțelegerea diferențelor dintre acestea previne erorile costisitoare de specificație.

• Plasticul Delrin (homopolimer acetal): Alegerea preferată atunci când stabilitatea dimensională este esențială. Delrin absoarbe practic nicio umiditate, astfel încât ceea ce prelucrezi este exact ceea ce obții — dimensiunile rămân stabile chiar și în medii umede. Se prelucrează curat, oferind finisuri excelente ale suprafeței direct din sculă, fiind adesea inutilă orice prelucrare ulterioară. Ideal pentru roți dințate, lagăre, componente de supape și orice aplicație care necesită toleranțe strânse în plastic.
• Nylon pentru aplicații de prelucrare: Oferă o rezistență superioară la impact și o tenacitate superioară față de Delrin, precum și o toleranță termică mai bună în gradele armate. Totuși, nylonul este higroscopic — absoarbe umiditatea din aer, ceea ce modifică atât dimensiunile, cât și proprietățile mecanice. Această caracteristică înseamnă că nylonul poate schimba dimensiunea după prelucrare dacă nu este condiționat corespunzător, făcându-l problematic pentru ansamblurile cu toleranțe strânse în medii variabile.
• PEEK și Ultem: Polimeri de înaltă performanță pentru temperaturi extreme și expunere chimică. Costisitori, dar indispensabili atunci când specificațiile cer proprietățile lor unice. Necessită parteneri experimentați în prelucrare, datorită necesităților speciale de scule.

Diferența practică? Delrin produce, de obicei, finisaje de suprafață mai bune cu efort redus. Flexibilitatea nylonului îl face să alunece sau să se deformeze în timpul tăierii, necesitând adesea etape suplimentare de finisare, cum ar fi îndepărtarea burghielor sau slefuirea. Pentru componente de precizie—în special cele destinate unor ansambluri în care piesele trebuie să se încleșteze sau să se rotească cu precizie—Delrin este, în general, alegerea mai sigură, chiar dacă costul materialului este ușor mai ridicat.

Aliaje speciale pentru medii solicitante

Atunci când materialele standard nu pot rezista condițiilor de funcționare—temperaturi extreme, substanțe chimice corozive, uzură severă sau contact metal-pe-metal—devin necesare aliaje speciale. Aceste materiale au prețuri superioare și prezintă provocări în procesul de prelucrare, dar oferă performanțe care justifică investiția.

Nitronic 60 este un exemplu reprezentativ pentru această categorie. Acest oțel inoxidabil întărit cu azot oferă o rezistență excepțională la gripare, ceea ce înseamnă că componentele pot funcționa în contact cu alte metale fără a se bloca—chiar și sub sarcini mari și cu lubrifiere limitată. Conform date privind prelucrabilitatea din partea HP Alloys , Nitronic 60 în stare recoptă se prelucrează la aproximativ 24 % din viteza oțelului B1112 ușor de prelucrat, necesitând scule din carburi și o control riguros al procesului.

Prelucrarea aliajelor speciale necesită înțelegerea mai multor factori critici:

• Întărirea prin deformare plastică: Materiale precum Nitronic 60 și Inconel se întăresc rapid în timpul așchierii. Vitezele de avans trebuie să rămână suficient de mari pentru a efectua așchierea sub trecerea anterioară, evitând astfel stratul întărit prin deformare plastică care distruge sculele.
• Gestionarea temperaturii: Conductivitatea termică redusă concentrează căldura la muchia de așchiere. Alegerea corespunzătoare a lichidului de răcire și reducerea vitezelor de așchiere previn deteriorarea termică atât a sculelor, cât și a piesei prelucrate.
• Selecție Unelte: Se utilizează în mod obișnuit scule din carburi clasificate C-2 pentru degroșare și C-3 pentru finisare. Oțelul rapid nu poate rezista cerințelor impuse de aceste materiale.
• Cerințe privind rigiditatea: Mașinile-unelte trebuie să funcționeze la maximum 75 % din capacitatea lor nominală. Atât piesa de prelucrat, cât și scula trebuie fixate rigid, cu o lungime de înconsolă minimă, pentru a preveni vibrațiile (chatter) și devierile.

Când aplicația dumneavoastră necesită într-adevăr aceste materiale, așteptați termene de livrare mai lungi și costuri mai mari. Totuși, pentru componente ale supapelor, axe ale pompelor, elemente de fixare în medii marine sau orice aplicație în care rezistența la gripare este esențială, investiția în alegerea corectă a materialului aduce beneficii pe întreaga durată de funcționare a componentei.

Alegerea materialului stabilește fundamentele pentru tot ceea ce urmează. Totuși, chiar și cu o alegere perfectă a materialului, specificarea unui nivel incorect de toleranță poate duce fie la o creștere nejustificată a costurilor, fie la compromiterea funcționalității piesei. Înțelegerea specificațiilor de toleranță – și a implicațiilor reale pe care acestea le au pentru componentele dumneavoastră – este următorul decalaj critic de cunoștințe care trebuie abordat.

Specificații de toleranță și semnificația lor pentru piesele dumneavoastră

Iată un secret pe care mulți furnizori nu-l vor dezvălui spontan: specificarea incorectă a toleranțelor vă costă bani în ambele direcții. Prea largi, și piesele dvs. prelucrate prin frezare cu comandă numerică (CNC) nu vor funcționa conform proiectului. Prea strânse, și plătiți prețuri superioare pentru o precizie de care, de fapt, nu aveți nevoie. Înțelegerea specificațiilor de toleranță vă transformă dintr-un cumpărător care acceptă simplu orice ofertă primită de la un atelier într-un cumpărător capabil să optimizeze simultan calitatea și costul.

Ce înseamnă, de fapt, acele valori ±0,001" de pe desene? Să descifrăm clasele de toleranță, să analizăm factorii care influențează precizia realizabilă și să adaptăm specificațiile cerințelor reale ale piesei.

Înțelegerea claselor de toleranță și a aplicațiilor lor

Clasele de toleranță nu sunt arbitrare — ele reprezintă capacități distincte de fabricație, cu implicații reale pentru proiectul dumneavoastră. Conform Standardului ISO 2768 , toleranțele se împart în patru clase: fină (f), medie (m), grosolană (c) și foarte grosolană (v). Majoritatea atelierelor de prelucrare CNC folosesc în mod implicit toleranțe medii de aproximativ ±0,005" (0,13 mm), atunci când clienții nu specifică cerințe.

Dar iată ce nu vă spune această toleranță standard: aplicațiile diferite necesită niveluri de precizie radical diferite.

Nivel de toleranță	Interval Tipic	Aplicații comune	Impact asupra costurilor	Considerente materiale
Standard	±0,005" (±0,13 mm)	Componente structurale, carcase, console, piese mecanice generale	Cost de bază — fără suprataxă	Funcționează cu majoritatea metalelor și a plasticelor rigide; acceptă variații minore ale materialelor
Precizie	±0,001" (±0,025 mm)	Componente pentru industria aerospațială, piese performante pentru industria auto, ansambluri de precizie, ajustaje pentru rulmenți	creștere a costurilor cu 20–50 %; timpi de ciclu mai lungi	Optimă pentru metale dimensional stabilite; pentru plastice este necesară o selecție atentă în funcție de stabilitatea la umiditate
Ultra-precizie	±0,0001" până la ±0,0005" (±0,003–0,013 mm)	Instrumente chirurgicale, componente optice, implante medicale, echipamente pentru semiconductori	de 2–5 ori costul standard; este necesară echipament specializată	Limitat la aliaje stabile și materiale rigide; dilatarea termică devine un factor critic

Ați observat colțul privind impactul asupra costurilor? Conform datelor din industrie, doar aproximativ 1% dintre piesele prelucrate necesită, de fapt, toleranțe ultra-precise în intervalul ±0,0002" până la ±0,0005". Totuși, mulți cumpărători specifică toleranțe excesiv de strânse „doar pentru siguranță” — plătind prețuri superioare fără beneficiu funcțional.

Întrebarea practică nu este „cât de strânsă poate fi toleranța?”, ci mai degrabă „ce toleranță are nevoie, de fapt, această caracteristică pentru a funcționa corect?”. Un orificiu de montare care acceptă un bulon standard nu necesită aceeași precizie ca o suprafață de lagăr pentru un arbore, care trebuie să mențină un joc constant sub sarcină.

Factorii care influențează toleranțele realizabile

Sună complicat? Iată ce determină dacă toleranțele specificate sunt realiste sau dacă pun proiectul dumneavoastră într-o situație frustrantă.

Proprietățile materialelor limitează direct precizia. Materialele moi și flexibile, cum ar fi nilonul, se deformează sub presiunea de tăiere, făcând dificilă menținerea constantă a toleranțelor strânse. Așa cum observă experții în domeniul fabricației, așteptarea privind toleranța trebuie să corespundă prelucrabilității materialelor — ISO 2768-1 Mediu este adecvat pentru piese standard din plastic, în timp ce metalele și materialele rigide pot atinge ISO 2768-1 Fin.

Principalele factori legați de material care influențează capacitatea de realizare a toleranțelor includ:

• Greutate specifică: Materialele mai dure sunt prelucrate mai predictibil, dar necesită scule specializate; materialele mai moi se pot deforma în timpul prelucrării
• Expansiune termică: Materialele cu coeficienți termici mari își modifică dimensiunile pe măsură ce se încălzesc în timpul tăierii — aluminiul se dilată aproximativ de două ori mai mult decât oțelul la fiecare grad de schimbare de temperatură
• Stabilitatea Dimensională: Materialele higroscopice, cum ar fi nilonul, absorb umiditatea și își modifică dimensiunile după prelucrare; tensiunile reziduale din turnături pot provoca deformări (îndoire) atunci când materialul este îndepărtat

Geometria piesei creează limitări intrinseci. Pereții subțiri se deformează sub acțiunea forțelor de așchiere. Caracteristicile lungi și subțiri tind să vibreze sau să se îndoaie spre exterior, departe de sculă. Găurile adânci limitează rigiditatea sculei, deoarece aceasta se extinde tot mai mult față de suportul său. Aceste realități geometrice înseamnă că anumite caracteristici nu pot atinge, pur și simplu, aceleași toleranțe ca secțiunile robuste și bine susținute.

Capacitatea mașinii stabilește limita superioară. Mașinile CNC variază semnificativ în ceea ce privește capacitatea lor de precizie. Deși unele echipamente ating o precizie de ±0,0002", menținerea acestei precizii necesită calibrări frecvente, medii controlate și timpi de ciclu prelungiți. Pe măsură ce sculele se uzură în timpul seriei de producție, menținerea unor toleranțe extreme devine progresiv mai dificilă — o sculă nouă care îndeplinește standardele de ±0,001" poate întâmpina dificultăți în a păstra această precizie după fabricarea unui număr mare de piese.

Potrivirea cerințelor de toleranță cu funcția piesei

Abordarea cea mai eficientă din punct de vedere al costurilor pentru prototiparea și producția CNC? Aplicați toleranțe strânse în mod selectiv — doar acolo unde funcția o impune.

Luați în considerare modul în care funcționează piesa dumneavoastră:

• Suprafețe de îmbinare: La interfețele piesei cu alte componente, toleranțele trebuie să asigure o potrivire corectă. Orificiul pentru un lagăr montat prin presare necesită precizie; dimensiunile exterioare ale carcasei pot nu necesita aceeași precizie.
• Relațiile mobile: Arborii rotitori, suprafețele glisante și ajustajele cu joc necesită toleranțe controlate pentru a preveni blocarea sau jocul excesiv.
• Caracteristicile independente: Dimensiunile care nu interacționează cu alte piese — de exemplu, lungimea totală a unei manete sau lățimea unui suport — rar necesită toleranțe strânse.

Când specificați componente mecanice de precizie, utilizați un cadru practic de luare a deciziilor:

1. Identificați caracteristicile care afectează direct asamblarea, potrivirea sau funcționarea — acestea sunt candidați pentru toleranțe de precizie
2. Mențineți dimensiunile necritice la toleranțe standard pentru a minimiza costurile și durata de livrare
3. Luați în considerare acumularea toleranțelor atunci când mai multe piese sunt asamblate împreună — variațiile se acumulează și pot cauza probleme de potrivire
4. Includeți o tabelă de toleranțe în desenul 2D atunci când cerințele diferă de valorile implicite din industrie

Dacă toleranțele nu sunt specificate la trimiterea pieselor CNC pentru producție, majoritatea atelierelor aplică toleranța lor standard—de obicei în jur de ±0,004". Deși această abatere este invizibilă cu ochiul liber, ea poate afecta semnificativ modul în care piesele se asamblează între ele. Un orificiu chiar cu 0,005" mai mic decât cel prevăzut face asamblarea mai dificilă decât ar fi necesar.

Concluzia? Specificarea informată a toleranțelor diferențiază proiectele care decurg fără probleme de cele care se confruntă cu reprelucrări și depășiri ale bugetului. Totuși, cerințele privind toleranțele variază foarte mult în funcție de industrie—iar fiecare sector aduce cerințe unice legate de certificare, documentare și calitate, care influențează modul în care trebuie abordate proiectele de prelucrare cu precizie.

Aplicații industriale și cerințele lor specifice de prelucrare

Fiecare industrie susține că are nevoie de „precizie” — dar ceea ce înseamnă aceasta în practică variază dramatic de la un sector la altul. Inginerul aerospațial care urmărește fiecare gram de titan, de la lingou brut până la suportul finit, activează într-o lume complet diferită de cea a furnizorului auto care livrează săptămânal mii de carcase din aluminiu. Înțelegerea acestor cerințe specifice fiecărei industrii vă ajută să comunicați eficient cu furnizorii și asigură faptul că proiectul dvs. îndeplinește barierele reglementare impuse de aplicația finală.

Iată ce majoritatea furnizorilor nu vă vor explica din start: fiecare industrie aduce cu sine cerințe unice de certificare, standarde de documentare și așteptări privind calitatea, care afectează direct termenele de livrare și costurile proiectului. Cunoașterea acestor cerințe înainte de a solicita oferte vă plasează în poziția unui cumpărător informat.

Componente aerospațiale și cerințe de certificare

Prelucrarea CNC în domeniul aerospațial se desfășoară în cadrul unor dintre cele mai riguroase cerințe din industria fabricației. Atunci când defectarea unui component poate însemna pierderea vieții, fiecare aspect al producției — de la achiziționarea materiilor prime până la inspecția finală — trebuie documentat și trasabil.

Standardul de aur pentru furnizorii din domeniul aerospațial este certificarea AS9100, care se bazează pe ISO 9001, adăugând controale specifice sectorului aerospațial privind gestionarea riscurilor, managementul configurației și siguranța produselor. Conform Grupului Internațional pentru Calitatea Aerospațială, peste 80% dintre companiile aerospațiale globale cer furnizorilor lor de prelucrare CNC să dețină certificarea AS9100 — ceea ce înseamnă că atelierele care nu dețin această certificare nu pot concura pentru contractele aerospațiale.

Ce face ca cerințele aerospațiale să fie deosebit de exigente?

• Trasabilitate completă a materialelor: Fiecare componentă trebuie să fie trasabilă, de la numerele de lot ale materiilor prime până la piesa finită, inclusiv traiectoriile sculelor, schimburile de operatori și jurnalele de inspecție.
• Inspecția la primul articol (FAI): Documentație conformă cu AS9102 care verifică faptul că prima piesă produsă îndeplinește toate specificațiile desenului — un proces detaliat care poate genera zeci de pagini pe numărul de piesă
• Controlul configurației: Gestionare strictă a reviziilor, care asigură faptul că modificările de proiect sunt documentate și implementate corespunzător, fără abateri neautorizate
• Integrarea managementului riscurilor: Identificarea proactivă și reducerea potențialelor probleme de calitate înainte ca acestea să afecteze producția

Componentele tipice de precizie pentru industria aerospațială includ palele turbinelor, suporturile structurale, ansamblurile trenurilor de aterizare și carcasele sistemelor de comandă de zbor. Prelucrarea materialelor precum titanul, Inconel-ul și aluminiul de calitate aerospațială necesită expertiză specializată datorită caracteristicilor lor exigente de așchiere și cerințelor stricte de toleranță

La evaluarea furnizorilor pentru lucrări aerospațiale, capacitatea de prelucrare CNC a metalelor, deși esențială, nu este suficientă — aveți nevoie de sisteme documentare verificate, capabile să reziste auditurilor FAA, DoD sau ale altor reglementări internaționale

Prelucrarea dispozitivelor medicale și standardele de biocompatibilitate

Prelucrarea medicală ridică o provocare unică: piesele trebuie să îndeplinească nu doar specificațiile dimensionale, ci și să interacționeze în siguranță cu țesutul uman. Cerințele privind finisarea suprafeței depășesc aspectul estetic și intră în domeniul biocompatibilității, unde caracteristicile microscopice ale suprafeței pot determina dacă un implant reușește sau declanșează reacții adverse.

Cadru de reglementare pentru dispozitivele medicale se concentrează pe ISO 10993 iSO 10993, standardul internațional pentru evaluarea biologică. Acest standard cuprinzător, compus din 23 părți, reglementează cerințele de testare în funcție de doi factori esențiali: tipul de contact cu organismul (dispozitiv de suprafață, dispozitiv extern comunicant sau implant) și durata contactului (limitată, prelungită sau permanentă).

Pentru componentele prelucrate prin așchiere, considerentele cheie ale industriei medicale includ:

• Testarea biocompatibilității: Materialele trebuie să demonstreze o răspuns adecvat al gazdei pentru aplicația lor prevăzută — ceea ce este potrivit pentru un dispozitiv care intră în contact cu pielea poate fi inadecvat pentru un implant care intră în contact cu sângele.
• Specificații privind finisarea suprafeței: Implantele medicale necesită adesea finisaje de suprafață cu o rugozitate Ra de 0,1 μm sau mai bună, obținute doar prin operații specializate de finisare, cum ar fi electropolisharea sau rectificarea de precizie
• Certificări privind materialele: Documentația materialelor brute trebuie să verifice compoziția, prelucrarea și proprietățile — în special importantă pentru titanul și oțelurile inoxidabile de calitate implantabilă
• Manipulare în sală curată: Unele componente medicale necesită fabricarea sau ambalarea în medii controlate pentru a preveni contaminarea
• Conformitatea cu FDA 21 CFR Partea 820: Cerințe privind sistemul de calitate pentru dispozitivele comercializate în Statele Unite, aliniat cu ISO 13485 pentru piețele internaționale

Prelucrarea mecanică medicală implică, de obicei, șuruburi pentru os, instrumente chirurgicale, carcase pentru echipamente de diagnostic și componente pentru implante ortopedice. Combinația dintre toleranțe strânse, finisaje de suprafață excepționale și documentație completă face ca fabricarea dispozitivelor medicale să fie una dintre cele mai exigente aplicații ale prelucrării mecanice de precizie.

Când piesa dumneavoastră necesită o mașină cu comandă numerică (CNC) pentru prelucrarea metalelor în aplicații medicale, verificați dacă furnizorul dumneavoastră înțelege atât cerințele dimensionale, cât și contextul reglementar mai larg care afectează documentarea și urmărirea.

Piese de precizie pentru industria auto și scalarea volumelor

Aplicațiile din domeniul automotive ridică o altă provocare: menținerea preciziei în timp ce se trece de la cantități prototip la sute de mii de piese anual. Standardul industrial de management al calității — Certificare IATF 16949 — a fost elaborat de Grupul Internațional pentru Automobil (International Automotive Task Force) pentru armonizarea cerințelor privind calitatea pe întreaga lanță globală de aprovizionare din industria auto.

Ce diferențiază IATF 16949 de standardele generale de calitate? Acest standard combină cerințele ISO 9001 cu elemente specifice industriei auto, axate pe prevenirea defectelor, reducerea variațiilor și eliminarea deșeurilor de-a lungul întregii lanțe de aprovizionare. Mulți producători de echipamente originale (OEM) solicită această certificare ca condiție de livrare — transformând-o astfel într-o poartă de acces, nu într-un simplu titlu opțional.

Cerințele cheie pentru prelucrarea pieselor auto includ:

• Procesul de omologare a pieselor pentru producție (PPAP): Documentație completă care demonstrează că procesele de producție generează în mod constant piese conforme cu specificațiile — de obicei necesară înainte de începerea producției de volum
• Controlul Statistic al Procesului (SPC): Monitorizarea continuă a dimensiunilor critice, utilizând metode statistice pentru detectarea și corectarea variațiilor înainte ca acestea să producă piese defecte
• Planificarea capacității: Capacitatea demonstrabilă de a trece de la prototipare la producție de masă fără degradarea calității
• Așteptări privind reducerea costurilor: Programele auto includ adesea obiective anuale de reducere a costurilor, care necesită îmbunătățiri continue ale proceselor
• Livrare just-in-time: Termene de livrare fiabile, care sprijină fabricarea eficientă (lean manufacturing) și minimizează stocurile pe întreaga lanță de aprovizionare

Prelucrarea aluminiului domină aplicațiile auto datorită presiunilor de reducere a greutății, deși oțelul, fonta și plasticurile inginerești rămân importante pentru anumite componente. Piesele tipice includ carcasele transmisiilor, suporturile motorului, componentele de cheson și elementele trenului de rulare.

Pentru proiectele auto care necesită precizie și scalabilitate, serviciile de prelucrare mecanică ale Shaoyi Metal Technology, Certificate IATF 16949 ilustrează ce trebuie căutat într-un partener calificat — combinând capacitatea de a respecta toleranțe strânse cu Controlul Statistic al Proceselor și termene de livrare de doar o zi lucrătoare pentru componente care variază de la ansambluri complexe de caroserie până la bucși metalice personalizate.

Înțelegerea acestor cerințe specifice industriei vă ajută să puneți întrebări mai bine formulate la evaluarea furnizorilor. Cu toate acestea, indiferent de industria dumneavoastră, un factor afectează fiecare proiect: costul. Și acesta este un domeniu în care transparența este adesea în lipsă.

Factori de cost și considerații bugetare pentru proiectele de precizie

Gata să auziți oarece sinceritate? Majoritatea furnizorilor evită discutarea în detaliu a factorilor care influențează costul, deoarece conversațiile despre prețuri pot deveni neplăcute. Totuși, înțelegerea elementelor care influențează efectiv oferta dvs. personalizată pentru prelucrarea precisă vă transformă dintr-un cumpărător care acceptă orice sumă apărută în propunere într-o persoană capabilă să facă compromisuri strategice între cerințe și buget.

Iată ce determină dacă proiectul dvs. va costa 500 USD sau 5.000 USD — și cum puteți controla aceste variabile înainte de a solicita oferte.

Principali factori care influențează costul în proiectele personalizate de prelucrare precisă

Nu toți factorii de cost au aceeași importanță. Pe baza analizei industriale realizate în studiile privind costurile de prelucrare, iată variabilele principale care influențează prețul, enumerate în ordinea impactului lor tipic:

• Selectarea și utilizarea materialului: Costurile materiilor prime variază semnificativ — titanul costă mult mai mult decât aluminiul, iar materialele mai dure necesită echipamente specializate care se uzează mai repede. Dimensiunea semifabricatului este, de asemenea, importantă: un material de pornire mai mare înseamnă mai multe deșeuri și timp suplimentar de prelucrare.
• Timp de prelucrare: Aceasta determină direct costurile cu forța de muncă și cu echipamentele. Designurile complexe, cu elemente detaliate, toleranțe strânse sau cavități adânci necesită mai mult timp pentru producere. Materialele mai groase necesită mai multe treceri, prelungind astfel timpul de ciclu.
• Configurare și programare: Fiecare piesă nouă necesită pregătirea mașinii — instalarea sculelor, încărcarea programelor și verificarea calității primei piese produse. Aceste costuri fixe există indiferent dacă comandați o singură piesă sau o sută de piese.
• Cerințe privind toleranțele: Precizia are un cost. Trecerea de la toleranțe standard de ±0,005" la toleranțe de precizie de ±0,001" crește timpul de prelucrare, necesită operatori mai experimentați și impune verificări suplimentare de calitate pe întreaga durată a producției.
• Complexitatea designului: Caracteristici precum pereții subțiri, buzunarele adânci și colțurile interne strânse necesită viteze de avans reduse și scule specializate. Operațiunile cu mai multe axe adaugă capabilități, dar și timp de funcționare a mașinii.
• Postprocesare: Finisarea suprafețelor, tratamentul termic, placarea sau învelișurile specializate adaugă etape suplimentare și costuri. Chiar și deburarea standard și rotunjirea muchiilor contribuie la prețul final.

Conform Descompunerea costurilor TMC Technologies , tarifele tipice pentru prelucrarea CNC variază între 35 și 40 USD pe oră pentru frezare pe 3 axe, ajungând la 75–120 USD pe oră pentru lucrări cu mai multe axe. Aceste tarife includ uzura mașinii, întreținerea, consumul de energie și manopera – dar costurile materialelor și ale prelucrărilor ulterioare sunt suplimentare.

Deși perforarea metalică și operațiunile de perforare a tablelor oferă structuri de cost diferite pentru componente bazate pe tablă, prelucrarea de precizie din material masiv implică investiții intrinseci în material și timp, care influențează fiecare ofertă pe care o primiți.

Cum influențează volumul prețul pe piesă

Aici este locul unde economiile de scară devin prietenoase—sau provocatoare—pentru dvs. Prelucrarea CNC în loturi mici implică costuri mai mari pe unitate, deoarece cheltuielile de configurare sunt distribuite între un număr mai mic de piese. Comandați 10 bucăți și fiecare va absorbi 10% din această investiție de configurare. Comandați 1.000 bucăți și fiecare va absorbi doar 0,1%.

Efectul volumului se extinde dincolo de amortizarea costurilor de configurare:

• Achiziționarea materialelor: Comenzile în cantități mari adesea beneficiază de reduceri pentru cantitate pe materiile prime, reducând astfel costul metalic al prelucrătorului pe piesă
• Optimizarea Proceselor: Serii mai mari justifică investiția de timp în optimizarea traiectoriilor sculelor și a avansurilor, reducând timpul de ciclu pe piesă
• Viabilitatea automatizării: Producția în volum mare face ca încărcarea automată, alimentarea cu bare și prelucrarea fără supraveghere să devină economice și practice
• Reducerea timpului nefolositor: Operatorii petrec o proporție mai mică de timp în activități neproductive, cum ar fi documentarea inspecției și manipularea pieselor

Care este implicația practică? Prototipurile și producția în volume mici implică în mod natural prețuri superioare datorită amortizării costurilor de configurare. Dacă proiectul dumneavoastră permite comandarea în loturi, mai degrabă decât unitar, veți obține, de obicei, economii semnificative pe piesă.

Totuși, nu comandați în exces doar pentru a obține reduceri la nivelul costului unitar. Depozitarea unui stoc excedentar imobilizează capital și presupune riscul de devansare dacă se modifică proiectele. Echilibrați reducerile legate de volum cu previziuni realiste ale cererii.

Echilibrarea cerințelor privind toleranțele cu bugetul

Vă amintiți tabelul de toleranțe menționat anterior? Aici devine un instrument de planificare bugetară. Fiecare toleranță specificată mai strictă decât cea standard determină o creștere a costurilor — uneori, dramatică.

Creșterea costurilor apare deoarece lucrul de precizie necesită:

• Viteze mai reduse de prelucrare pentru a menține acuratețea
• Schimbări mai frecvente ale sculelor, deoarece uzura afectează consistența dimensională
• Timp suplimentar de inspecție pentru verificarea dimensiunilor critice
• Operatori sau ingineri cu calificări superioare care monitorizează procesul de producție
• Echipament specializat capabil să atingă și să mențină toleranțe strânse

Un cadru practic de luare a deciziilor pentru specificații care țin cont de buget:

1. Identificați dimensiunile cu adevărat critice: Care caracteristici necesită, de fapt, toleranțe strânse pentru a funcționa corect? Specificați precizia doar acolo unde este absolut necesară.
2. Utilizați toleranțele standard ca bază: Folosiți în mod implicit ±0,005" pentru caracteristicile necritice — această opțiune nu implică costuri suplimentare și accelerează producția.
3. Luați în considerare relaxarea toleranțelor: Puteți îndeplini cerințele funcționale cu ±0,002" în loc de ±0,001"? Diferența de cost vă poate surprinde.
4. Evaluați alternativele de material: Uneori, trecerea la un material mai ușor de prelucrat permite obținerea acelorași toleranțe la un cost mai scăzut.

Obținerea unor oferte precise online pentru prelucrarea prin strunjire numerică (CNC)

Când sunteți gata să solicitați online o ofertă pentru prelucrarea CNC, gradul de pregătire determină exactitatea ofertei. Informațiile incomplete conduc la estimări excesiv de prudente — furnizorii se protejează presupunând scenariul cel mai defavorabil în cazul lipsei unor detalii.

Pentru a obține cele mai precise oferte online de prelucrare mecanică:

• Furnizați fișiere CAD 3D complete în formate standard (STEP, IGES sau formate native)
• Includeți desene 2D cu toate toleranțele specificate și cerințele privind finisarea suprafeței
• Specificați exact calitatea materialului, nu doar „aluminiu” sau „oțel inoxidabil”
• Indicați cantitatea necesară și dacă se așteaptă comenzi repetate
• Definiți orice certificări, teste sau documentație necesare
• Stabiliți termene realiste — taxele pentru execuția urgentă măresc semnificativ costul

Cu cât este mai completă cererea dumneavoastră, cu atât este mai precisă oferta. Iar ofertele precise previn surprizele neplăcute la sosirea facturilor.

Înțelegerea factorilor de cost permite o luare mai bună a deciziilor. Totuși, chiar și cu o conștientizare perfectă a costurilor, proiectele pot eșua înainte de a începe dacă nu sunteți suficient de bine pregătiți. Următoarea secțiune acoperă exact ce trebuie să aveți pregătit înainte de a colabora cu un furnizor de prelucrare mecanică de precizie.

Cum să vă pregătiți pentru un proiect personalizat de prelucrare mecanică de precizie

Ați ales procesul, materialul și înțelegeți cerințele privind toleranțele. Acum vine pasul care separă proiectele fluide de cele frustrante: pregătirea. Conform Experților în fabricație CNC de la Eurotech , un model CAD incorect, toleranțe lipsă sau un material specificat insuficient pot duce la întârzieri în producție, revizii nejustificate și costuri suplimentare.

Iată ce mulți furnizori nu vă vor spune din start: documentația bine pregătită poate reduce costurile de producție cu 20–30% și poate elimina întârzierile cauzate de schimburile repetitive de informații, care prelungesc termenele de livrare. Vom detalia exact ce trebuie să furnizați pentru proiecte de prelucrare mecanică personalizată și de precizie.

Fișiere de desen esențiale și cerințe privind formatul

Modelul dumneavoastră 3D CAD constituie baza programării CNC. Sistemele moderne de prelucrare citesc geometria piesei direct din fișierele CAD, dar compatibilitatea formatului este mai importantă decât realizează mulți cumpărători.

La pregătirea fișierelor principale de prelucrare, acordați prioritate acestor formate universal acceptate:

• STEP (.stp, .step): Standardul industrial pentru schimbul de date 3D între diferite sisteme CAD — funcționează cu practic orice software CAM
• IGES (.igs, .iges): Un alt format larg acceptat, deși ușor mai vechi decât STEP
• Parasolid (.x_t, .x_b): Transfer excelent al geometriei, cu pierdere minimă de date
• Formate native: Fișierele native SolidWorks (.sldprt), Inventor (.ipt) sau Fusion 360 funcționează dacă furnizorul dumneavoastră folosește un software compatibil — totuși, evitați să vă bazați pe aceste formate atunci când lucrați cu contractori externi

Deși un fișier CAD 3D este suficient pentru a solicita o ofertă de preț, desenele tehnice rămân esențiale în procesul de fabricație. Desenele transmit detalii pe care fișierele 3D nu le pot exprima: fileturi, toleranțe mai strânse decât cele standard, cerințe privind finisarea suprafeței pe fețe specifice și cerințe privind inspecția.

Exportați desenul 2D în format PDF, împreună cu formatul DWG sau DXF. Această combinație elimină posibilitatea de interpretare greșită de către programele CAM și oferă o referință vizuală clară pentru operatorii de prelucrare pe toată durata producției.

Specificații critice de definit înainte de elaborarea ofertei de preț

Specificațiile incomplete îi forțează pe furnizori să facă presupuneri — iar aceste presupuneri sunt, de obicei, orientate către varianta mai costisitoare, pentru a se proteja împotriva riscurilor. Definiți clar aceste elemente înainte de a trimite cerințele dvs. privind prelucrarea prin frezare CNC:

1. Specificația materialului: Indicați exact calitatea, nu doar familia de materiale. «Aluminiu 6061-T6» transmite clar informația; «aluminiu», în schimb, lasă loc unor neînțelegeri costisitoare. Includeți, acolo unde este cazul, starea de tratament termic.
2. Toleranțe specificate: Marcați dimensiunile critice cu toleranțe specifice pe desenul dvs. 2D. Elementele fără indicații vor fi realizate conform standardului uzinal — de obicei ±0,005 inch — ceea ce poate sau nu să corespundă nevoilor funcționale ale dvs.
3. Cerințe privind calitatea suprafeței: Specificați valorile Ra pentru suprafețele care necesită o finisare superioară celei standard. Suprafețele prelucrate obișnuite ating, de regulă, o rugozitate Ra de 3,2 μm (125 μin); finisările mai fine, cum ar fi Ra 1,6 μm sau Ra 0,8 μm, necesită operații suplimentare și trebuie indicate explicit.
4. Specificații ale filetelor: Folosiți designațiile standard pentru filet (M4x0,7, 1/4-20 UNC), nu dimensiunile caracteristicilor filetului. Specificați adâncimea filetului, cerințele privind teșitura și dacă filetul este trecător sau oarbă.
5. Cantitate și livrare: Indicați cantitatea comandată și un termen realist de livrare. Cerințele de execuție urgentă implică costuri suplimentare; planificarea anticipată economisește bani.
6. Cerințe de certificare: Dacă aplicația dumneavoastră necesită certificate de material, rapoarte de inspecție a primului articol sau documentație specifică, indicați acest lucru de la început.

Un detaliu frecvent ignorat: verificați dacă unitățile folosite sunt consistente (mm sau inch în întregul desen) și dacă modelul dumneavoastră are un punct zero clar definit. Unitățile inconsistente reprezintă o cauză frecventă a erorilor de producție care necesită reproiectarea programului.

Considerente privind proiectarea pentru fabricabilitate

Chiar și o documentație perfectă nu poate salva un design care contravine realităților fabricației. Proiectarea pentru fabricabilitate (DFM) se concentrează pe realizarea piesei într-un mod eficient și rentabil — evidențiind adesea oportunități de reducere a costurilor fără a compromite funcționalitatea.

Probleme comune de proiectare care măresc costurile sau provoacă întârzieri:

• Colțuri interne ascuțite: Uneltele rotative nu pot crea colțuri interne perfect ascuțite. Specificați raze de racordare ale colțurilor care corespund dimensiunilor standard ale sculelor (1/8", 1/4", etc.) pentru a evita utilizarea unor scule personalizate costisitoare sau operații de prelucrare prin electroeroziune (EDM).
• Cavități adânci și înguste: Elementele cu raportul adâncime/lățime mai mare de 4:1 necesită scule speciale cu braț lung, viteze reduse și mai multe treceri — toate acestea adaugă timp și cost.
• Pereții subțiri fără suport: Pereții cu grosime sub 0,5 mm la metale sau sub 1,0 mm la materiale plastice se deformează sub presiunea de așchiere, făcând dificilă sau imposibilă obținerea unor toleranțe strânse.
• Subtăieturi și elemente interne: Elementele pe care uneltele standard nu le pot accesa necesită montaje speciale, scule personalizate sau operații secundare, cum ar fi prelucrarea prin electroeroziune (EDM).
• Toleranțe excesiv de strânse: Specificarea unei toleranțe de ±0,001" pentru dimensiuni necritice adaugă costuri fără beneficii funcționale. Rezervați indicațiile de precizie doar pentru elementele care necesită cu adevărat această acuratețe.

Deși prelucrarea CNC excelă în realizarea geometriilor complexe, designurile mai simple sunt, în general, mai ieftine și se produc mai rapid. Înainte de a finaliza designul dumneavoastră, evaluați dacă elementele decorative sau geometriile excesiv de complexe adaugă o valoare proporțională costului lor de fabricație.

Pentru proiecte care implică strunjirea la rece a aluminiului sau alte operații specializate de deformare care ar putea completa caracteristicile prelucrate prin strunjire, discutați cu furnizorul dumneavoastră abordările hibride — uneori combinarea proceselor reduce costul total comparativ cu prelucrarea integrală din material masiv.

Verificare înainte de trimitere

Înainte de a trimite proiectul dumneavoastră pentru ofertare, parcurgeți această verificare finală:

1. model 3D exportat în format STEP sau IGES, fără suprafețe lipsă sau erori de geometrie
2. desen 2D în format PDF care afișează toate dimensiunile critice, toleranțele și cerințele privind finisarea
3. Calitatea materialului specificată clar, împreună cu starea de tratament termic
4. Indicații privind filetul, utilizând denumirile standard, inclusiv adâncimea și cerințele privind teșitura
5. Cerințe privind finisarea suprafeței menționate acolo unde depășesc valoarea standard Ra 3,2 μm
6. Unitățile verificate ca fiind consistente în întreaga documentație
7. Cantitatea și termenul de livrare specificate
8. Cerințele privind certificarea sau documentația enumerate

Un pachet de date pregătit în acest mod permite începerea programării aproape imediat după primire. Furnizorii pot oferi oferte exacte fără adaosuri pentru necunoscute, iar producția continuă fără întârzieri legate de clarificări.

Pregătirea corespunzătoare vă plasează în poziția unui cumpărător informat, care înțelege procesul de fabricație. Totuși, chiar și proiectele bine pregătite pot întâmpina probleme. Înțelegerea celor mai frecvente greșeli — și a modului de evitare a acestora — vă protejează investiția împotriva erorilor costisitoare.

Greșeli frecvente în prelucrarea de precizie și modul de evitare a acestora

Chiar și inginerii experimentați comit greșeli costisitoare atunci când specifică proiecte personalizate de prelucrare precisă. Partea frustrantă? Cele mai multe dintre aceste greșeli pot fi evitate în totalitate — dacă știți la ce să vă uitați. După ce au văzut mii de proiecte trecând prin atelierele lor, strungarii experimentați pot prezice, în doar câteva minute de la analiza documentației, care cereri vor trece fără probleme prin producție și care vor întâmpina bariere.

Iată ce nu vă vor oferi voluntar majoritatea furnizorilor: ei preferă să vă facă o ofertă pentru proiectul așa cum l-ați trimis, decât să vă atragă atenția asupra unor probleme care ar putea duce la pierderea comenzii. Înțelegerea acestor capcane frecvente înainte de trimiterea următorului dvs. proiect vă protejează atât bugetul, cât și termenul de livrare.

Evitarea greșelilor comune de proiectare care măresc costurile

Erorile de proiectare multiplică costurile mai repede decât aproape orice alt factor. Conform specialiștilor în fabricație de la Uptive, proiectele excesiv de complexe, care nu adaugă valoare funcțională, determină timpi mai lungi de prelucrare, uzură crescută a sculelor și provocări de producție inutile.

• Specificarea excesivă a toleranțelor: Aceasta este cea mai costisitoare greșeală pe care o fac cumpărătorii. Cercetările din domeniul fabricației de precizie arată că trecerea de la toleranțe de ±0,05 mm la ±0,02 mm crește costurile cu aproximativ 50 % — dar trecerea de la ±0,02 mm la ±0,01 mm poate multiplica costurile de mai multe ori. Multe desene includ „toleranțe de siguranță” adăugate din precauție, nu din necesitate funcțională. Soluția? Aplicați toleranțe strânse doar la caracteristicile unde funcționalitatea le impune, iar în rest folosiți toleranțe standard.
• Colțuri interne ascuțite: Uneltele rotative de tăiere nu pot crea colțuri perfect ascuțite — ele lasă raze egale cu diametrul sculei. Specificarea unor colțuri interne ascuțite obligă furnizorii să utilizeze operații secundare costisitoare, cum ar fi prelucrarea prin descărcare electrică (EDM) sau scule personalizate. În schimb, proiectați racordări (fillete) care să corespundă dimensiunilor standard ale sculelor (1/8", 1/4") pentru a optimiza producția.
• Geometrii inutil de complexe: Caracteristicile care par impresionante în CAD, dar nu îmbunătățesc funcția piesei, risipesc timpul de prelucrare și măresc uzura sculelor. Înainte de finalizarea proiectelor, întrebați-vă dacă fiecare caracteristică adaugă valoare proporțională cu costul său de fabricație.
• Ignorarea limitărilor privind grosimea pereților: Pereții subțiri se deformează sub presiunea așchierii, făcând aproape imposibilă menținerea toleranțelor strânse. Pereții mai subțiri de 0,5 mm la materialele metalice creează provocări în prelucrare care adaugă timp și reduc consistența calității.

Erori de selecție a materialului și consecințele acestora

Alegerea unui material nepotrivit nu afectează doar performanța piesei — poate perturba întreaga cronogramă de producție. Așa cum observă experții din domeniu, mulți furnizori nu au experiență în prelucrarea materialelor exotice, cum ar fi titanul sau plasticul de înaltă performanță, ceea ce duce la rate mai mari de rebut și rezultate nesigure.

• Selectarea materialelor fără a lua în considerare prelucrabilitatea: Un material care funcționează perfect în aplicația dumneavoastră poate fi un adevărat coșmar de prelucrat. Neglijarea clasificărilor de prelucrabilitate duce la prelungirea timpilor de producție, la uzură crescută a sculelor și, în general, la ineficiențe.
• Ignorarea dilatării termice: Materialele cu coeficienți termici mari își modifică dimensiunile pe măsură ce se încălzesc în timpul prelucrării. Aluminiul se dilată aproximativ de două ori mai mult decât oțelul la fiecare grad de schimbare de temperatură — aspect esențial atunci când se impun toleranțe extrem de strânse pe piese de dimensiuni mari.
• Nepotrivirea materialului cu mediul: Specificarea unui oțel inoxidabil standard pentru o aplicație marină, atunci când aveți nevoie de rezistență la gripare, sau alegerea nilonului pentru o asamblare de precizie expusă umidității, generează defecțiuni funcționale pe care nici cea mai ridicată calificare în domeniul prelucrării nu le poate preveni.
• Ignorarea certificărilor materialelor: Pentru aplicații din domeniul aerospațial, medical sau de apărare, trasabilitatea materialelor nu este opțională. Descoperirea faptului că furnizorul dumneavoastră nu poate oferi certificatele necesare după finalizarea producției duce la pierderi de timp și bani.

Goluri de comunicare care pun în pericol proiectele

Când căutați un «atelier CNC în apropierea mea» sau evaluați ateliere de prelucrare în apropierea dumneavoastră, capacitatea tehnică este importantă — dar la fel de importantă este și comunicarea. Conform analizei industriei de prelucrare , o comunicare slabă duce la neînțelegeri și erori de producție care cauzează întârzieri frustrante și corecții inutile.

• Desene și specificații incomplete: Lipsa indicațiilor privind toleranțele, finisajele nespecificate ale suprafețelor sau designul ambiguu al filetelor îi forțează pe furnizori să facă presupuneri — iar presupunerile rareori favorizează bugetul dumneavoastră. Documentația completă elimină ghicirea și previne reprelucrarea costisitoare.
• Așteptări nerealiste privind termenele: Presupunerea că toate atelierele locale de prelucrare au aceleași timpi de livrare duce la ratarea termenelor limită și la întârzieri ale proiectelor. Lucrările de precizie necesită timp; accelerarea producției compromite calitatea. Discutați termene realiste înainte de a vă angaja să respectați datele de livrare pe care nu le puteți îndeplini.
• Nespecificarea necesităților de post-prelucrare: Concentrarea exclusiv pe prelucrare, ignorând în același timp cerințele de finisare, tratament termic sau placare, conduce la piese incomplete, care necesită furnizori suplimentari și perioade mai lungi de livrare. Definiți integral cerințele dvs. încă de la început.
• Neverificarea capacităților furnizorului: Nu toate atelierele de prelucrare din apropierea mea oferă aceleași niveluri de precizie sau certificate de calitate. Colaborarea cu un atelier care nu poate respecta toleranțele cerute sau care nu deține certificatele de calitate necesare duce la pierdere de timp și la obținerea unor piese neutilizabile.

Firul comun care le unește pe toate aceste greșeli? Toate pot fi evitate prin pregătirea corespunzătoare și comunicarea clară. Alocarea unui timp pentru verificarea specificațiilor, validarea alegerii materialelor și confirmarea capacităților furnizorului înainte de începerea producției costă mult mai puțin decât corectarea problemelor ulterior.

Evitarea acestor capcane vă plasează în fața majorității cumpărătorilor. Totuși, cunoașterea greșelilor de evitat reprezintă doar jumătate din ecuație — trebuie, de asemenea, să știți cum să identificați partenerul potrivit pentru prelucrarea precisă, care să îndeplinească în mod constant cerințele dumneavoastră.

Alegerea partenerului potrivit pentru prelucrarea precisă

Ați evitat greșelile comune. Documentația dumneavoastră este completă, toleranțele sunt specificate cu grijă, iar alegerea materialului este potrivită pentru aplicație. Acum vine decizia care determină dacă toată această pregătire se va traduce în piese de succes: selectarea furnizorului potrivit de servicii CNC.

Iată ce descoperă mulți cumpărători prea târziu: nu toate serviciile de prelucrare CNC de precizie oferă rezultate identice, chiar dacă oferă citate pentru aceleași specificații. Diferența dintre un partener care execută impecabil și unul care creează probleme continue se reduce adesea la factori pe care îi puteți evalua înainte de a plasa comanda. Când căutați «CNC lângă mine» sau comparați servicii CNC lângă mine, știind ce întrebări să puneți face diferența între cumpărătorii informați și cei care învață lecții costisitoare prin încercare și eroare.

Certificări de calitate importante pentru industria dumneavoastră

Certificările nu sunt doar decorațiuni pentru pereți — ele reprezintă sisteme verificate care asigură o calitate constantă. Conform cercetărilor privind evaluarea furnizorilor, un furnizor de încredere trebuie să aibă măsuri riguroase de control al calității și să mențină standarde de certificare adecvate domeniului dumneavoastră de activitate.

Ce certificări ar trebui să căutați? Depinde de aplicația dumneavoastră:

• ISO 9001: Standardul de bază de management al calității — demonstrează procese documentate și angajamentul față de îmbunătățirea continuă. Esențial pentru orice ateliere serioase de prelucrare CNC din apropierea mea.
• AS9100: Certificare specifică industriei aeronautice, care se bazează pe ISO 9001 și adaugă controale suplimentare privind trasabilitatea, gestionarea riscurilor și controlul configurației. Este obligatorie pentru peste 80 % dintre producătorii OEM din industria aerospațială.
• IATF 16949: Standardul de aur al industriei auto, care combină ISO 9001 cu cerințe specifice sectorului auto privind prevenirea defectelor și reducerea variațiilor. Furnizorii care dețin această certificare dovedesc capacitatea de a efectua prelucrări personalizate de înaltă precizie, în volume mari, cu control statistic al proceselor.
• ISO 13485: Managementul calității pentru dispozitive medicale — esențial pentru orice componente care intră în contact cu pacienții sau care susțin echipamentele de diagnostic.

În afară de verificarea existenței certificărilor, confirmați că acestea sunt valabile și acoperă procesele relevante pentru proiectul dumneavoastră. Un atelier certificat pentru operațiuni de strunjire nu are neapărat aceeași certificare pentru frezare — iar certificările expirate indică deficiențe ale sistemului de calitate.

Evaluarea capacităților tehnice și a echipamentelor

Certificările confirmă existența unor sisteme, dar echipamentele determină ceea ce este de fapt realizabil. La evaluarea partenerilor specializați în prelucrare personalizată de precizie, analizați detaliile specifice, nu acceptați afirmații generale privind capacitățile.

Conform experții din domeniu de la Lakeview Precision , tehnologia modernă de prelucrare este un factor esențial, fără posibilitate de negociere, pentru asigurarea preciziei, eficienței și consistenței. Frezarea pe mai multe axe, monitorizarea în timp real și automatizarea contribuie toate la obținerea unor niveluri superioare de precizie.

Utilizați acest checklist la evaluarea atelierelor de prelucrare CNC din apropierea dumneavoastră:

• Vârsta și starea mașinilor-unelte: Echipamentele mai noi respectă, de obicei, toleranțele mai strânse în mod mai constant. Interogați-vă despre programul de întreținere preventivă și frecvența calibrării.
• Capabilitățile axelor: mașinile cu 3 axe prelucrează piese mai simple; echipamentele cu 5 axe permit realizarea unor geometrii complexe într-un număr redus de montări, cu o precizie superioară.
• Echipamente de inspecție: Capabilitatea CMM (mașinii de măsurare cu coordonate), instrumentele de măsurare a calității suprafeței și comparatoarele optice verifică faptul că piesele îndeplinesc specificațiile — nu doar presupunerile.
• Controlul Statistic al Procesului (SPC): Monitorizarea în timp real a dimensiunilor critice identifică abaterile înainte ca acestea să producă piese defecte. Furnizorii care utilizează SPC demonstrează angajamentul lor față de calitatea constantă, nu doar față de inspecția finală.
• Capacitatea pentru volumul dumneavoastră: Pot gestiona prototiparea până la scalarea producției? Un atelier perfect pentru 10 bucăți s-ar putea confrunta cu dificultăți în cazul a 10.000 de bucăți — sau invers.

Nu ezitați să solicitați tururi ale facilităților sau prezentări video. Furnizorii care au încredere în capacitățile lor le oferă cu plăcere ocazia de a-și demonstra echipamentele și procesele.

Evaluarea comunicării și a managementului de proiect

Capacitatea tehnică nu înseamnă nimic dacă comunicarea se întrerupe. Studiile de evaluare a furnizorilor subliniază faptul că o comunicare eficientă și un sprijin adecvat sunt esențiale pentru parteneriatele de succes. Un furnizor dispus să colaboreze, să ofere actualizări regulate și să abordeze prompt preocupările ajută la optimizarea proiectelor și la asigurarea livrărilor în termen.

Evaluați acești factori de comunicare înainte de a vă angaja:

• Reactivitate: Cât de repede răspund la întrebări? Răspunsurile lente la cererile de ofertă prezic adesea o comunicare lentă în cadrul producției.
• Suport tehnic: Puteți vorbi direct cu inginerii sau programatorii despre cerințele complexe? Sau totul este filtrat prin reprezentanții de vânzări?
• Feedback privind designul: Oferă furnizorul sugestii DFM (Design for Manufacturability — Proiectare pentru fabricabilitate), care ar putea îmbunătăți piesa dumneavoastră sau reduce costurile? Partenerii care identifică proactiv oportunitățile de optimizare adaugă valoare dincolo de simpla executare a comenzilor.
• Fiabilitatea termenului de livrare: Cereți referințe și verificați performanța în ceea ce privește livrările în termen. Respectarea constantă a termenelor de livrare este mai importantă decât promisiunile exagerate care se amână frecvent.
• Rezolvarea problemelor: Cum gestionează problemele atunci când acestea apar? Solicitați exemple de modul în care au rezolvat în trecut probleme legate de calitate sau de livrare.

Cele mai bune relații în domeniul prelucrării prin așchiere de precizie sunt colaborative, nu doar tranzacționale. Partenerii care investesc în înțelegerea aplicației dumneavoastră — nu doar în prelucrarea desenului dumneavoastră — obțin rezultate superioare pe termen lung.

Cum arată în practică partenerii calificați

Cum se traduc aceste criterii în procesul real de selecție a furnizorilor? Luați în considerare ce demonstrează furnizorii eficienți de prelucrare prin așchiere de precizie și soluții personalizate:

• Certificări adecvate domeniului de activitate: Certificarea IATF 16949 pentru aplicații auto semnalează sisteme de calitate verificate, concepute pentru consistență la volume mari
• Investiții în controlul proceselor: Implementarea Controlului Statistic al Proceselor (SPC) reflectă angajamentul față de reducerea variațiilor, nu doar față de inspecția finală
• Scalabilitate: Capacitate care acoperă întreaga gamă — de la prototipare rapidă până la producție de masă — fără degradarea calității
• Performanța privind termenele de livrare: Capacitate demonstrată de a livra componente cu toleranțe stricte și cu termene de livrare fiabile—unii furnizori obțin termene de livrare de doar o zi lucrătoare pentru cerințe urgente

În special pentru nevoile de prelucrare precisă în domeniul automotive, Serviciile certificate IATF 16949 ale companiei Shaoyi Metal Technology exemplifică aceste calități—combinând controlul statistic al proceselor cu scalarea de la prototipare la producție pentru componente care variază de la ansambluri complexe de carcasă până la bucși metalice personalizate.

Alegerea partenerului potrivit transformă prelucrarea personalizată de precizie dintr-o simplă tranzacție de achiziții într-un avantaj competitiv. Furnizorul care înțelege cerințele dumneavoastră, comunică proactiv și livrează constant devine o extensie a echipei dumneavoastră de ingineri—permițându-vă să vă concentrați pe inovație, nu pe rezolvarea de probleme legate de calitate.

Întrebări frecvente despre prelucrarea personalizată de precizie

1. Ce este prelucrarea personalizată de precizie?

Prelucrarea personalizată de precizie este un proces specializat de fabricație care produce componente cu toleranțe de până la ±0,0005 inch sau mai bune, utilizând tehnologii avansate de prelucrare CNC. Spre deosebire de prelucrarea standard, care oferă toleranțe de ±0,010 inch, prelucrarea de precizie folosește comanda numerică computerizată (CNC), sisteme de feedback în timp real, cum ar fi interferometria cu laser, și controale riguroase ale calității pentru a crea piese specifice aplicației. Acest proces este esențial în domeniile aerospațial, medical, auto și apărare, unde precizia dimensională influențează direct siguranța și performanța.

2. Cât costă prelucrarea CNC pe oră?

Costurile prelucrării CNC variază semnificativ în funcție de complexitatea și caracteristicile mașinii. Tarifele tipice se situează între 35–40 USD/oră pentru frezare pe 3 axe, între 75–120 USD/oră pentru lucrări pe mai multe axe și între 100–150+ USD/oră pentru operațiuni pe 5 axe. Aceste tarife includ uzura mașinii, întreținerea, consumul de energie și costurile cu forța de muncă, dar costurile materialelor, taxele de configurare (50–1.000+ USD) și prelucrarea ulterioară sunt suplimentare. Volumul influențează în mod semnificativ prețul pe piesă, deoarece costurile de configurare distribuite pe comenzi mai mari reduc substanțial costul unitar.

3. Care este diferența dintre toleranțele standard și cele de precizie la prelucrarea mecanică?

Machinarea standard de obicei respectă toleranțe de ±0,005–±0,010 inch, fiind potrivită pentru componente structurale și piese mecanice generale. Machinarea de precizie atinge toleranțe de ±0,001 inch sau mai strânse, în timp ce lucrările ultra-precise ajung la toleranțe de ±0,0001–±0,0005 inch, utilizate pentru instrumente chirurgicale și componente optice. Diferența esențială constă în tehnologia utilizată — lucrările de precizie folosesc monitorizarea în timp real a procesului, echipamente specializate și operatori calificați. Trecerea de la toleranțe standard la toleranțe de precizie crește costurile cu 20–50 %, iar toleranțele ultra-precise pot multiplica costurile de 2–5 ori.

4. Ce certificate ar trebui să cauți la un furnizor de prelucrare de precizie?

Certificările esențiale depind de industria dumneavoastră: ISO 9001 este standardul de bază privind managementul calității pentru orice furnizor serios. Certificarea AS9100 este obligatorie pentru peste 80% dintre producătorii OEM din domeniul aerospațial, pentru asigurarea trasabilității și a managementului riscurilor. IATF 16949 este standardul de aur al industriei auto, demonstrând capacitatea de producție în volum mare cu control statistic al proceselor. ISO 13485 este esențială pentru componente destinate dispozitivelor medicale. Verificați întotdeauna dacă certificările sunt valabile la data curentă și acoperă procesele specifice relevante pentru proiectul dumneavoastră.

5. Cum pregătesc fișierele pentru un proiect personalizat de prelucrare precisă?

Furnizați fișiere complete CAD 3D în format STEP sau IGES, care sunt universal acceptate de software-ul CAM. Includeți desene 2D în format PDF cu DWG/DXF, care să afișeze toate toleranțele indicate, cerințele privind finisarea suprafeței (valori Ra) și specificațiile filetelor, utilizând denumirile standard. Specificați exact calitățile materialelor împreună cu condițiile de tratament termic — nu doar «aluminiu», ci «aluminiu 6061-T6». Verificați consistența unităților de măsură pe tot parcursul documentației și includeți cantitatea, termenul de livrare și orice cerințe privind certificările. O documentație bine pregătită poate reduce costurile cu 20–30%.
