Înțelegerea serviciilor personalizate de prelucrare CNC și rolul lor în producția modernă

V-ați întrebat vreodată cum transformă inginerii planurile digitale complexe în componente tangibile, de înaltă precizie? Răspunsul se află în serviciile personalizate de prelucrare CNC, o abordare de fabricație care leagă imaginația de realitatea fizică cu o precizie remarcabilă.

De la proiectarea digitală la piesa fizică

Prelucrarea CNC (Computer Numerical Control) folosește un software computerizat preprogramat pentru a controla uneltele de mașină, cum ar fi frezele, strungurile și router-urile. În locul operației manuale, instrucțiunile digitale guvernează fiecare tăiere, găurire și conturare. Se pornește de la un fișier CAD (Proiectare Asistată de Calculator), pe care un software specializat îl convertește în cod G — limbajul pe care mașinile CNC îl înțeleg. Acest cod dictează mișcările precise, vitezele, adâncimile și traiectoriile de tăiere, permițând crearea de piese cu toleranțe de până la ±0,001 inch.

Rezultatul? Geometriile complexe, care ar fi aproape imposibil de realizat manual, devin obișnuite. Indiferent dacă aveți nevoie de un singur prototip sau de un lot de componente specializate, acest proces de prelucrare CNC de precizie oferă rezultate constante de fiecare dată.

Ce face prelucrarea CNC personalizată

Prelucrarea CNC standard este excelentă în producerea unor volume mari de piese identice, pe baza unor specificații predeterminate. Este optimizată pentru eficiență și rentabilitate în producția de masă. Serviciile de prelucrare CNC personalizate, însă, adoptă o abordare fundamental diferită.

Când colaborați cu un serviciu de prelucrare CNC personalizat, fiecare proiect beneficiază de o atenție individuală, adaptată cerințelor dumneavoastră specifice. Această metodologie personalizată abordează provocările pe care soluțiile standard nu le pot rezolva deloc.

• Specificații unice: Serviciile personalizate acceptă dimensiuni neobișnuite, geometrii neconvenționale și caracteristici interne complexe, pe care prelucrarea standard nu le poate realiza.
• Flexibilitate material: De la titan de calitate aerospațială până la plaste din PEEK de calitate medicală, furnizorii specializați lucrează cu materiale specializate, adaptate cerințelor aplicației dumneavoastră.
• Precizia toleranțelor: Proiectele care necesită toleranțe extrem de strânse beneficiază de programe dedicate, dotări speciale și protocoale de inspecție.
• Certificări Industriale: Atelierele specializate de prelucrare personalizată dețin adesea certificate specializate, cum ar fi AS9100 pentru domeniul aerospațial sau ISO 13485 pentru dispozitive medicale, asigurând conformitatea cu cerințele specifice sectorului.
• Capacitate redusă de producție: Spre deosebire de operațiunile standard, optimizate pentru producția de masă, prelucrarea personalizată gestionează eficient prototipurile, componentele unice și loturile mici.

Căutarea expresiei «prelucrare CNC în apropierea mea» poate returna zeci de rezultate, dar nu toți furnizorii oferă adevărate capacități de personalizare. Această diferențiere este esențială atunci când proiectul dumneavoastră necesită mai mult decât soluții generice.

Evoluția fabricației de precizie

Capabilitățile moderne CNC s-au extins în mod spectaculos față de originile lor. Mașinile de astăzi funcționează simultan pe mai multe axe, permițând crearea unor piese complexe care, în trecut, erau imposibil de fabricat. Centrele de prelucrare pe cinci axe pot aborda semifabricatele din practic orice unghi, producând pale de turbine aeronautice complexe sau implante medicale specifice pacienților într-o singură configurație.

Această evoluție a deschis uși în domenii industriale diversificate. Inginerii aerospațiali se bazează pe fabricarea CNC pentru realizarea suporturilor structurale ușoare din aliaje de titan. Producătorii de dispozitive medicale realizează instrumente chirurgicale biocompatibile cu finișuri de suprafață extrem de precise. Companiile auto accelerează ciclurile de dezvoltare prin prototipare rapidă. Firmele din domeniul electronicului creează dissipatoare de căldură și carcase de precizie optimizate pentru gestionarea termică.

Integrarea automatizării bazate pe inteligență artificială și a sistemelor avansate de control al calității continuă să împingă limitele. Monitorizarea în timp real, întreținerea predictivă și inspecția în timpul procesului asigură acum faptul că fiecare componentă îndeplinește specificațiile înainte de a părăsi mașina. Pentru ingineri și profesioniști din domeniul achizițiilor care caută parteneri de producție de încredere, înțelegerea acestor capacități reprezintă primul pas către optimizarea atât a costurilor, cât și a termenelor de livrare.

Procesele fundamentale de prelucrare CNC și momentul potrivit pentru utilizarea fiecărei metode

Alegerea procesului corect de prelucrare poate determina succesul sau eșecul termenului de finalizare și bugetului proiectului dumneavoastră. Componenta dumneavoastră trebuie prelucrată prin strunjire sau frezare? Este suficientă prelucrarea pe 3 axe sau designul necesită capacități de prelucrare pe 5 axe? Înțelegerea acestor procese fundamentale vă ajută să comunicați mai eficient cu partenerul de producție și să evitați greșeli costisitoare înainte de începerea producției.

Explicarea frezării CNC

În frezarea prin prelucrare CNC, piesa de prelucrat rămâne fixă, în timp ce un instrument de tăiere cu mai multe muchii, în rotație, îndepărtează materialul strat cu strat. Imaginați-vă că eliminați materialul în exces pentru a dezvălui forma exactă ascunsă în interior. Această metodă este excelentă pentru obținerea suprafețelor plane, crestăturilor, cavitaților și contururilor 3D complexe.

Flexibilitatea frezării provine din configurațiile sale de axe:

• frezare pe 3 axe: Instrumentul de tăiere se deplasează de-a lungul axelor liniare X, Y și Z. Aceasta permite realizarea celei mai mari părți a sarcinilor plane, cum ar fi găurirea, realizarea cavitaților și strunjirea frontală. Este o soluție rentabilă și larg disponibilă, dar necesită repositionarea piesei de prelucrat pentru geometrii complexe.
• frezare 4 axe: Adaugă rotația în jurul unei axe, de obicei axa X. Aceasta permite prelucrarea unor caracteristici situate pe mai multe fețe fără repositionare manuală, reducând astfel timpul de configurare și îmbunătățind precizia.
• servicii de prelucrare pe 5 axe: Uneltele sau mesele pot fi înclinate și rotite, oferind acces din practic orice unghi. Această capacitate minimizează numărul de configurări necesare, permite atingerea suprafețelor dificil de accesat și asigură finisaje mai uniforme pe piese cu contururi complexe, cum ar fi palele turbinelor, rotorii pompelor și implanturile medicale.

Când proiectarea dumneavoastră include tăieturi oblice, găuri la unghiuri compuse sau suprafețe 3D complexe, prelucrarea prin frezare CNC devine alegerea logică. Frezele frontale, frezele de degroșare, frezele sferice și sculele de teșire își au fiecare aplicații specifice, de la operațiunile agresive de degroșare până la cele delicate de finisare.

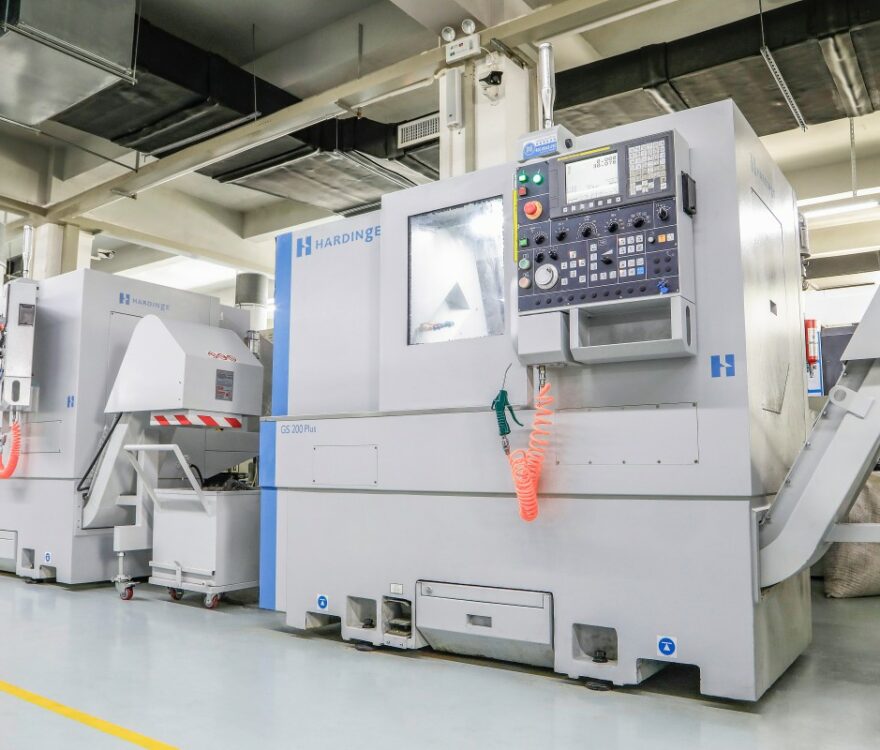

Când are sens prelucrarea prin strunjire CNC

Strunjirea CNC schimbă complet abordarea. În acest caz, piesa de prelucrat se rotește la viteză ridicată, în timp ce o sculă de tăiere cu un singur vârf, fixă, modelează suprafața. Gândiți-vă la ea ca la un vas de olar pentru metal, dar cu precizie controlată de computer, măsurată în miimi de inch.

Acest proces este excelent pentru componente cu simetrie de rotație — arburi, pini, bucși, role și tije filetate. Deoarece piesa se rotește în jurul unei axe centrale, strunjirea asigură o concentricitate și o rotunditate excepționale. Pentru producția în volum mare a componentelor cilindrice, un serviciu de strunjire CNC oferă o eficiență fără precedent.

Centralele moderne de strunjire extind aceste capacități și mai departe:

• Dotare cu scule active: Uneltele rotative montate pe turret pot efectua operații de frezare, cum ar fi forarea unor găuri transversale sau frezarea canalelor de pană, fără a fi necesară transferarea piesei către o altă mașină.
• Subaxele: Un al doilea ax captusește piesa de prelucrat pentru operații pe partea posterioară, finalizând astfel piesele într-un singur ciclu.
• Alimentatoare de bare: Alimentarea automată cu material permite rularea continuă a producției cu intervenție minimă din partea operatorului.

Dacă piesa dumneavoastră pornește dintr-o bară rotundă și prezintă în principal diametre concentrice, alezaje interioare, filete sau canale, serviciile de strunjire CNC oferă, de obicei, timpi de ciclu mai scurți și costuri mai mici pe piesă decât frezarea aceleiași geometrii.

Mașinări cu mai multe axe pentru geometrii complexe

Ce se întâmplă când proiectul dumneavoastră combină elemente cilindrice cu suprafețe plane frezate, găuri înclinate sau contururi complexe? Aici este locul unde serviciile de prelucrare CNC pe 5 axe și centrele hibride de frezare-strunjire își dovedesc valoarea.

Mașinile pe cinci axe accesează piesa de prelucrat din practic orice direcție, eliminând necesitatea mai multor montări. Orientarea continuă a sculei reduce erorile de re-poziționare și îmbunătățește în mod semnificativ calitatea finisajului suprafețelor sculptate. Componentele pentru industria aerospațială, implanturile ortopedice și matrițele pentru industria auto necesită frecvent aceste capacități.

Centrele de frezare-strunjire integrează ambele procese într-o singură platformă. Piesa de prelucrat poate roti ca pe un strung, în timp ce sculele active execută operații de frezare — totul fără a fi dezprinsă. O tijă flanșată cu canale frezate și găuri transversale forate devine o singură operație de montare, nu o succesiune de operații pe mai multe mașini.

Operațiile secundare completează adesea aceste procese primare:

• Foraj CNC: Creează găurile inițiale rapid și în mod rentabil.
• Alezare: Mărește și aliniază găurile cu o precizie cilindrică îmbunătățită.
• Alezare: Obține dimensiuni exacte și suprafețe interne netede ca o oglindă.
• Surfatarea: Produce finisaje ultrafine ale suprafețelor și toleranțe strânse pe materiale călite.

Potrivirea cerințelor piesei cu metodele de prelucrare mecanică

Selectarea procesului optim începe prin analizarea geometriei piesei dumneavoastră. Comparația de mai jos evidențiază factorii cheie de decizie:

Factor	Frezare CNC	Frezare CNC
Aplicații tipice	Carcase, suporturi, matrițe, blocuri motor, piese prismatice	Arbori, pini, bucși, role, tije filetate, componente cilindrice
Geometrii ale pieselor	Suprafețe plane, crestături, buzunare, contururi 3D, caracteristici pe mai multe fețe	Cilindrice, conice, simetrie de rotație în jurul axei centrale
Capacități de toleranță	±0,001" până la ±0,005" în mod tipic; toleranțe mai strânse cu prelucrarea pe 5 axe	±0,001" până la ±0,002" pentru rotunjime și concentricitate
Materialul de bază ideal	Plăci plane, blocuri dreptunghiulare	Bare rotunde, țevi
Complexitatea Montajului	Mai mare pentru piese cu mai multe fețe; redusă cu prelucrarea pe 5 axe	În general mai simplu pentru piese simetrice
Eficiența producției	Cel mai potrivit pentru piese complexe, cu volume mici până la medii	Excelent pentru piese cilindrice în volume mari

Luați în considerare aceste recomandări practice atunci când planificați următorul dvs. proiect:

• Piesele cu caracteristici în principal rotunde și diametre concentrice tind să fie prelucrate prin strunjire CNC pentru viteza și eficiența costurilor.
• Proiectele care necesită fețe plane, degajări sau caracteristici unghiulare se potrivesc operațiunilor de frezare.
• Componentele care combină atât caracteristici de rotație, cât și caracteristici prismatice beneficiază de centrele combinate frezare-strunjire sau de operațiuni secvențiale.
• Suprafețele complexe în 3D, degajările și punctele de acces multiunghiulare justifică investiția în capacitățile de prelucrare pe 5 axe.

Înțelegerea acestor procese fundamentale vă pune într-o poziție avantajoasă pentru a avea conversații mai productive cu partenerul dumneavoastră de prelucrare mecanică. Odată ales procesul potrivit, următoarea decizie esențială constă în selectarea materialelor care echilibrează cerințele de performanță cu prelucrabilitatea și costul.

Ghid de selecție a materialelor pentru piese personalizate CNC

Ați definit geometria piesei și ați selectat procesul de prelucrare potrivit. Acum vine o decizie care influențează direct performanța, costul și durata de livrare: ce material trebuie să alegeți? O selecție incorectă poate duce la defecte prematur în exploatare, uzură excesivă a sculelor în timpul producției sau depășiri bugetare care pot compromite întregul proiect.

Spre deosebire de listele generice de materiale, care vă lasă să ghiciți, acest ghid oferă cadre de luare a deciziilor. Veți înțelege nu doar ce materiale sunt disponibile, ci și în ce situații fiecare dintre ele este potrivită pentru aplicația dvs. specifică.

Aliaje de Aluminiu pentru Aplicații Ușoare

Când inginerii au nevoie de un raport excelent rezistență-pe-greutate, combinat cu o prelucrabilitate remarcabilă, aliajele de aluminiu se află în mod constant pe primul loc. Aceste materiale pentru prelucrarea CNC oferă rezistență naturală la coroziune, conductivitate termică și electrică ridicată, precum și eficiență de cost greu de egalat.

Totuși, nu toate aluminiile sunt la fel. Iată cum puteți alege între cele mai frecvente calități:

• Aluminiu 6061: Lucrătorul de bază al prelucrării personalizate prin frezare CNC. Acest aliaj universal oferă o rezistență bună, o prelucrabilitate excelentă și se sudează ușor. Alegeți aliajul 6061 pentru suporturi, dispozitive de fixare, carcase și prototipuri, acolo unde eficiența costurilor este mai importantă decât rezistența maximă.
• Aluminiu 7075: Aveți nevoie de performanță de calitate aerospațială? Acest aliaj se apropie de rezistența oțelului, păstrând în același timp avantajul de greutate al aluminiului. Tratabil termic până la o duritate ridicată, aliajul 7075 este excelent pentru componente structurale ale aeronavelor, suporturi supuse unor eforturi ridicate și piese auto de înaltă performanță. Așteptați costuri materiale mai mari și o ușoară reducere a prelucrabilității comparativ cu aliajul 6061.
• Aluminiu 5083: Când piesa dumneavoastră este expusă apelor marine sau mediilor marine, rezistența excepțională la coroziune a acestui aliaj justifică alegerea sa. De asemenea, se sudează excelent, fiind ideal pentru componente de ambarcațiuni și echipamente marine.

Toate aliajele de aluminiu pot fi anodizate pentru a crea un strat superficial dur și protector care îmbunătățește rezistența la uzură și permite opțiuni de colorare. Această flexibilitate în finisare adaugă un alt avantaj unei familii de materiale deja foarte versatilă.

Plastice inginerești și avantajele lor

Metalul nu este întotdeauna răspunsul. Plasticurile inginerești oferă soluții ușoare cu proprietăți unice pe care metalele pur și simplu nu le pot egala — rezistență chimică, izolare electrică și comportament autounguent care elimină necesitatea lubrifiantelor externe.

Două materiale domină această categorie: plasticul Delrin și nailonul, destinate aplicațiilor de prelucrare mecanică.

Delrin (POM/Acetal) se remarcă ca fiind cel mai ușor de prelucrat mecanic plastic disponibil. Combinarea sa de rigiditate ridicată, frecare scăzută și stabilitate dimensională excelentă îl face ideal pentru piese de precizie care trebuie să mențină toleranțe strânse. Luați în considerare Delrin atunci când proiectați:

• Roți dințate și lagăre care necesită o funcționare lină și silențioasă
• Conectori electrici care impun precizie dimensională
• Componente pentru procesarea alimentelor care necesită materiale conforme cu reglementările FDA
• Piese expuse umidității, unde stabilitatea dimensională este importantă

Prelucrarea nylonului oferă un profil de proprietăți diferit. Nylonul absoarbe mai multă umiditate decât Delrin — până la 8%, comparativ cu absorbția aproape nulă a Delrinului — ceea ce poate afecta dimensiunile în medii umede. Totuși, rezistența superioară la oc și flexibilitatea nylonului îl fac mai potrivit pentru aplicații care implică forțe de impact sau șoc mecanic.

Alegeți nylonul atunci când proiectul dumneavoastră necesită:

• Rezistență ridicată la impact fără fisurare
• Flexibilitate combinată cu rezistență la uzură
• Componente care funcționează la temperaturi ridicate (nylonul suportă căldura ușor mai bine decât Delrin)
• Roți dințate și role în sistemele industriale de transport

Alte materiale plastice inginerești îndeplinesc roluri specializate. PEEK rezistă la temperaturi extreme și oferă biocompatibilitate pentru implante medicale. Policarbonatul asigură claritate optică cu o rezistență excepțională la impact. PTFE (Teflon) oferă cel mai scăzut coeficient de frecare dintre toate materialele solide.

Metale speciale pentru medii solicitante

Unele aplicații necesită proprietăți ale materialelor pe care aluminiul și oțelurile standard nu le pot oferi. Aici este locul unde metalele speciale își justifică prețul ridicat.

Oțel inoxidabil combinează rezistența mecanică cu rezistența la coroziune. Tipul 304 este potrivit pentru majoritatea aplicațiilor generale, în timp ce 316 oferă o rezistență superioară față de cloruri și apă de mare. Pentru medii extreme, cum ar fi platformele offshore de extracție a petrolului, oțelul inoxidabil duplex 2205 oferă de două ori mai multă rezistență decât gradele standard de oțel inoxidabil. Aceste materiale sunt mai scumpe și mai dificil de prelucrat decât aluminiul, necesitând viteze de avans mai reduse și scule din carburi.

Bronz CNC prelucrarea prin strunjire/frezare a bronzului servește aplicații în care alte materiale nu pot funcționa pur și simplu. prelucrezi bronz , de obicei vizezi suprafețe de rulare, bucși sau componente care necesită o rezistență excepțională la uzură combinată cu imunitate la coroziune.

Principalele aliaje de bronz utilizate pentru prelucrarea prin strunjire/frezare CNC includ:

• Bronz pentru rulmenți C932 (SAE 660): Alegerea preferată pentru rulmenți și bucși. Rezistența excelentă la uzură, proprietățile anti-fricțiune și prelucrabilitatea bună îl fac ideal pentru componente ale supapelor și pentru inelele de împingere.
• C954 Bronz cu aluminiu: Când aveți nevoie de o rezistență apropiată celei a oțelului, combinată cu o rezistență excepțională la coroziune, în special în medii marine. Se utilizează pentru arborele pompelor, rulmenții grei și plăcile rezistente la uzură.
• C510 Bronz fosforos: Rezistența superioară la oboseală și elasticitatea ridicată îl recomandă pentru contactele electrice, arcuri și componente supuse unor cicluri repetitive de solicitare mecanică.

Prelevarea bronzului ridică provocări specifice. Bronzul C932 generează virgule lungi și fibroase, care necesită scule ascuțite și strategii adecvate de rupere a virgulelor. Rezistența ridicată a bronzului C954 impune utilizarea sculelor din carburi metalice și controlul vitezelor de așchiere. Acești factori măresc timpul de ciclu și costul, comparativ cu aluminiul sau alama.

Cum influențează alegerea materialului rezultatul final al afacerii dumneavoastră

Fiecare decizie privind materialul are un impact asupra economiei proiectului dumneavoastră. Materialele mai dure uzează sculele mai repede, ceea ce crește costurile de prelucrare. Aliagele dificil de prelucrat necesită avansuri și viteze mai reduse, prelungind timpul de ciclu. Materialele speciale pot avea termene mai lungi de aprovizionare.

Comparația de mai jos vă ajută să echilibrați cerințele de performanță cu realitățile fabricației:

Categorie de Material	Proprietăți cheie	Aplicații tipice	Machinabilitate relativă
Aluminiu 6061	Ușor, rezistent la coroziune, conductivitate excelentă	Suporturi, carcase, prototipuri, dispozitive de fixare	Excelentă (valoare de referință)
Aluminiu 7075	Rezistență ridicată, tratabil termic, rezistent la oboseală	Structuri aeronautice, componente supuse unor eforturi ridicate	Bun
Oțeluri din oțel inoxidabil 304/316	Rezistent la coroziune, cu rezistență ridicată, sudabil	Dispozitive medicale, echipamente pentru alimente, accesorii marine	Moderat
Delrin (POM)	Frecare scăzută, stabilitate dimensională, rezistent la umiditate	Roți dințate, rulmenți, conectori electrici	Excelent
Nailon 6/66	Rezistent, flexibil, rezistent la uzură, absoarbe umiditatea	Role industriale, roți dințate, piese rezistente la impact	Bun
Bronz C932	Rezistente la uzură, antifricțiune, rezistente la coroziune	Rulmenți, bucși, componente pentru supape	Bun
Bronz aluminiu c954	Rezistență ridicată, rezistente la coroziune marină	Arbori de pompă, componente marine, plăci rezistente la uzură	Moderat la scăzut

Certificările industriale adaugă o altă considerentă. Aplicațiile aeronautice pot necesita materiale care îndeplinesc specificații AMS particulare. Dispozitivele medicale necesită adesea teste de biocompatibilitate și materiale conforme reglementărilor FDA. Componentele auto pot necesita materiale cu trasabilitate către lanțuri de aprovizionare certificate conform IATF 16949.

Abordarea cea mai eficientă din punct de vedere al costurilor? Începeți cu cerințele funcționale — rezistență, rezistență la coroziune, greutate, temperatură de funcționare — apoi identificați cel mai ieftin material care îndeplinește toate criteriile. Specificarea excesivă a materialelor duce la risipa de fonduri; specificarea insuficientă implică riscul unor defecțiuni în exploatare.

După finalizarea selecției materialelor, următorul factor care influențează atât costul, cât și calitatea devine specificarea toleranțelor. Înțelegerea modului în care cerințele de precizie afectează procesul de fabricație vă ajută să specificați exact ceea ce are nevoie aplicația dumneavoastră — nimic în plus, nimic în minus.

Explicarea specificațiilor de toleranță și a capacităților de precizie

Imaginați-vă că comandați o piesă personalizată și descoperiți ulterior că aceasta nu se potrivește în timpul asamblării. Gaura este prea strâmtă, arborele nu intră în rulment sau suprafețele de contact nu se aliniază. Ce s-a întâmplat greșit? În majoritatea cazurilor, răspunsul se află în specificațiile de toleranță — acele numere aparent mici care determină dacă piesele dvs. prelucrate cu precizie funcționează fără probleme sau eșuează catastrofal.

Toleranțele definesc variația acceptabilă a unei dimensiuni. Ele reprezintă diferența dintre o piesă care costă 50 USD și una care costă 200 USD. Înțelegerea modului corect de specificare a acestora vă protejează atât bugetul, cât și funcționalitatea produsului dumneavoastră.

Specificații de toleranță standard versus specifice strânse

Fiecare operațiune de prelucrare mecanică produce variații ușoare. Niciunul dintre două piese nu este niciodată perfect identic cu celălalt. Toleranțele recunosc această realitate stabilind limite acceptabile pentru abaterile dimensionale.

Toleranțele standard de prelucrare mecanică se încadrează, de obicei, în intervalul ±0,005" (±0,127 mm). Majoritatea mașinilor CNC pot atinge acest nivel fără proceduri speciale, ceea ce face ca soluția să fie rentabilă pentru majoritatea aplicațiilor. Conform Protolabs , aceste toleranțe bilaterale funcționează bine pentru dimensiuni necritice, unde precizia exactă nu este necesară din punct de vedere funcțional.

Toleranțele strânse — ±0,001" (±0,025 mm) sau mai strânse — necesită abordări fundamental diferite. Mașinile funcționează mai lent. Sculele necesită înlocuire mai frecventă. Controlul temperaturii devine esențial, deoarece dilatarea termică afectează măsurătorile. Fiecare piesă trebuie inspectată individual, nu prin eșantionare statistică.

Iată cum se aliniază domeniile obișnuite de toleranțe cu aplicațiile tipice:

• ±0,005" (±0,127 mm): Piese prelucrate pentru uz general, suporturi, carcase, caracteristici necritice
• ±0,002" (±0,05 mm): Ajustaje de precizie, carcase pentru rulmenți, caracteristici de aliniere care necesită o precizie moderată
• ±0,001" (±0,025 mm): Asamblări cu ajustaj strâns, suprafețe de etanșare, componente aeronautice și medicale
• ±0,0005" (±0,0127 mm): Instrumente de înaltă precizie, echipamente optice, suprafețe critice de asamblare
• ±0,0001" (±0,0025 mm): Aplicații ultra-precise care necesită echipamente specializate și medii cu control climatic

Ideea-cheie? Rezervați toleranțele strânse pentru caracteristicile la care variația dimensională afectează direct funcționalitatea. Un arbore care se rotește într-un rulment necesită precizie. Colțul exterior al unei carcase nu necesită acest lucru.

Înțelegerea principiilor de bază ale GD&T

Toleranțarea tradițională de tip plus-minus gestionează eficient lungimea, lățimea și dimensiunea găurilor. Dar cum asigurăm faptul că o suprafață este cu adevărat plană? Sau că o gaură este poziționată exact perpendicular pe o suprafață de referință? Aici devine esențială Toleranțarea Geometrică și Dimensională (GD&T).

GD&T oferă un limbaj simbolic standardizat—definit în ASME Y14.5 —care comunică relațiile geometrice dintre caracteristicile pieselor. În loc să specifice doar dimensiunile, GD&T controlează modul în care caracteristicile se raportează una la cealaltă în spațiul tridimensional.

Cele mai frecvent aplicate controale GD&T includ:

• Planeitatea: Asigură faptul că o suprafață se află între două plane paralele separate de toleranța specificată. Esențial pentru suprafețele de etanșare și pentru fețele de montare, unde deformarea ar putea împiedica contactul corespunzător.
• Perpendicularitate: Controlează perpendicularitatea unei suprafețe sau a unei axe față de un reper. Esențial atunci când componentele trebuie să se asambleze sub unghiuri drepte precise.
• Poziție: Definește poziția la care trebuie să se afle o caracteristică (în mod tipic o gaură) relativ la referințele de reper. Folosește poziția reală, nu toleranțarea bilaterală, adesea cu modificatori de Condiție de Material Maxim (CMM) sau Condiție de Material Minim (CMMi), care oferă o toleranță suplimentară.
• Cilindricitate: Controlează simultan rotunjimea și rectitudinea caracteristicilor cilindrice. Previne transformarea găurilor sau arborelor în forme ovalare sau conice.
• Concentricitate: Asigură faptul că mai multe caracteristici circulare împart o axă comună, de exemplu roțile mașinii dvs., care împart aceeași linie centrală a axului.

GD&T adaugă complexitate desenelor și cerințelor de inspecție. Totuși, pentru ansamblurile cu mai multe piese care se asamblează între ele, această metodă oferă adesea toleranțe mai funcționale decât metodele tradiționale, păstrând în același timp cerințele de ajustare. Un serviciu de prelucrare precisă cu experiență în GD&T vă poate ghida către specificații care optimizează atât calitatea, cât și costurile.

Cum influențează alegerile de toleranță bugetul dumneavoastră

Iată adevărul neplăcut: toleranțele mai strânse costă exponențial mai mult. Datele din industrie arată că specificarea unei precizii de ±0,001" costă de 3–4 ori mai mult decât toleranțele standard de ±0,005". Dacă se trece la ±0,0001", costurile pot crește de 10–24 de ori față de valoarea de referință.

Din ce provine această explozie a costurilor?

• Timp prelungit de prelucrare: Realizarea unei precizii de ±0,001" necesită viteze de avans mai reduse, adâncimi de așchiere mai mici și mai multe treceri de finisare. O piesă care necesită 10 minute la toleranța standard ar putea necesita 30 de minute pentru specificațiile strânse.
• Echipament specializat: Toleranțele ultra-stricte necesită medii cu climat controlat, în care fluctuațiile de temperatură nu afectează măsurătorile. Devin necesare mașini de înaltă precizie, cu rigiditate superioară și acuratețe ridicată în poziționare.
• Verificare intensivă: Piesele standard sunt supuse eșantionării statistice. Lucrările cu toleranțe stricte necesită adesea verificarea dimensională a 100 % a pieselor, folosind mașini de măsurare tridimensionale (CMM), ceea ce adaugă între 50 și 150 USD pe piesă pentru măsurători complete și documentare.
• Rate mai mari de rebut: Datorită domeniilor mai înguste de acceptabilitate, un număr mai mare de piese se află în afara specificațiilor. Se acumulează deșeurile de material și costurile legate de refacerea pieselor.
• Costurile de utilizare a uneltelor: Menținerea muchiilor ascuțite ale sculelor devine esențială. Sculele sunt înlocuite mai frecvent, iar uneori pot fi necesare geometrii specializate.

Termenele de livrare se prelungesc corespunzător. Piesele cu toleranțe standard pot fi expediate în 5–7 zile, în timp ce serviciile de prelucrare CNC de precizie care asigură specificații de ±0,001" necesită de obicei 10–14 zile. Toleranțele ultra-stricte pot prelungi termenele până la 3 săptămâni sau chiar mai mult.

Concluzie privind proiectarea: Evaluați fiecare toleranță în funcție de necesitatea funcțională. Puneți-vă întrebarea «ce se întâmplă dacă această dimensiune variază cu ±0,05 mm?». Dacă răspunsul este «nimic critic», utilizați toleranțe standard pentru a reduce costurile, complexitatea și cerințele de inspecție.

Strategia cea mai eficientă? Aplicați toleranțe strânse doar la 10–20 % dintre caracteristici care le necesită cu adevărat — suprafețele de asamblare, interfețele de etanșare și ajustările de precizie. Lăsați celelalte caracteristici să utilizeze implicit specificațiile standard. Această abordare selectivă poate reduce costurile de fabricație cu 40–60 %, păstrând în același timp precizia care contează cu adevărat pentru aplicația dumneavoastră.

După ce au fost definite cerințele privind toleranțele, următorul aspect de luat în considerare implică specificațiile privind finisajul suprafeței — un alt factor care influențează semnificativ atât estetica, cât și funcționalitatea, afectând în același timp costul și termenul de livrare al proiectului dumneavoastră.

Opțiuni și specificații privind finisajul suprafeței

Dimensiunile piesei dvs. sunt perfecte. Toleranțele respectă specificațiile. Totuși, când componente ajung, suprafețele par aspre, au o textură abrazivă sau încep să se corodeze în câteva săptămâni. Ce s-a întâmplat? Specificațiile privind finisarea suprafeței au fost fie ignorate, fie potrivite necorespunzător cerințelor reale ale aplicației.

Finisarea suprafeței influențează mult mai mult decât aspectul estetic. Ea determină coeficienții de frecare, rezistența la uzură, protecția împotriva coroziunii și chiar modul în care suprafețele de etanșare se asamblează corect. Înțelegerea opțiunilor disponibile — și a implicațiilor lor financiare — vă ajută să specificați exact ce necesită aplicația dvs.

Stare după prelucrare vs. finisare secundară

Fiecare piesă prelucrată prin strunjire CNC părăsește mașina cu urme vizibile ale sculei, care urmează traiectoria de tăiere. Această stare „după prelucrare” reprezintă opțiunea cea mai economică, dar implică compromisuri pe care ar trebui să le înțelegeți.

Calitatea suprafeței este măsurată folosind Ra (Rugozitatea medie), exprimată în micrometri (μm) sau microinchi (μin). Conform Hubs, valoarea Ra standard pentru suprafața obținută prin prelucrare mecanică este de 3,2 μm (125 μin). O trecere finală de frezare poate îmbunătăți această valoare la 1,6, 0,8 sau chiar 0,4 μm (63, 32 sau 16 μin) — dar fiecare îmbunătățire adaugă etape suplimentare de prelucrare și crește costul.

Când este potrivită finisarea obținută prin prelucrare mecanică?

• Componente interne: Piese ascunse de vedere, unde aspectul nu are importanță
• Validarea prototipului: Verificarea ajustării și a funcționalității înainte de investiția în tratamente de suprafață
• Caracteristici cu toleranțe strânse: Finisarea secundară elimină material, ceea ce poate afecta dimensiunile critice
• Aplicații Sensibile din Punct de Vedere al Costului: Când restricțiile bugetare sunt mai importante decât cerințele estetice

Avantajul esențial? Nu implică niciun cost suplimentar față de prelucrarea mecanică standard și păstrează cele mai strânse toleranțe dimensionale, deoarece nu se elimină material după prelucrarea mecanică.

Cu toate acestea, urmele vizibile ale sculelor pot fi inacceptabile pentru produsele destinate clienților. Suprafețele aspre pot reține contaminanți în aplicații alimentare sau medicale. În plus, multe metale încep să se corodeze imediat după expunerea la umiditate sau substanțe chimice, dacă nu sunt supuse unui tratament protectiv.

Anodizare și învelișuri protectoare

Când piesele dvs. CNC din aluminiu necesită protecție anticorozivă, rezistență la uzură sau atracție estetică, finisajele secundare transformă suprafețele prelucrate brute în învelișuri exterioare durabile și funcționale.

Sablare cu bile folosește bile de sticlă sub presiune pentru a crea o textură uniformă mată sau satinată. Acest proces elimină urmele sculelor și asigură o aspect uniform pe întreaga piesă. Este în principal estetic, dar oferă, de asemenea, o bază bună pentru învelișurile ulterioare. Elementele critice, cum ar fi găurile filetate, pot fi mascate pentru a preveni modificările dimensionale. Așteptați-vă ca acest proces să adauge un cost minim, dar să îmbunătățească semnificativ aspectul vizual.

Anodizare creează un strat integral de oxid ceramic pe suprafețele din aluminiu și titan prin intermediul unui proces electrochimic. Spre deosebire de vopsea, care se aplică pe suprafață, anodizarea transformă efectiv materialul superficial în oxid de aluminiu dur. Acest strat este neconductiv și excepțional de rezistent.

Două tipuri principale răspund unor necesități diferite:

• Tipul II (Standard/Decorativ): Produce straturi de oxid cu o grosime obișnuită de 4–12 μm. Îmbunătățește netezimea suprafeței, oferă o bună rezistență la coroziune și acceptă coloranții pentru opțiuni de colorare. Piesele colorate în negru se încadrează de obicei în intervalul 8–12 μm.
• Tipul III (Hardcoat): Creează straturi mult mai groase, de obicei de aproximativ 50 μm, dar care pot ajunge până la 125 μm. Asigură o rezistență superioară la uzură și la coroziune pentru aplicații funcționale solicitante. Procesul necesită un control mai strict, inclusiv menținerea temperaturii soluției la valori apropiate de 0 °C, ceea ce crește semnificativ costul.

O considerație esențială: anodizarea crește atât în exterior, cât și în interior față de suprafața inițială. Un strat de 50 μm se extinde cu aproximativ 25 μm deasupra și elimină aproximativ 25 μm sub dimensiunea inițială. Luați în calcul această modificare dimensională atunci când specificați caracteristicile critice.

Vopsire în pulbere aplică un strat durabil de polimer prin pulverizare electrostatică, urmată de coacere în cuptor. Spre deosebire de anodizare, vopsirea în pulbere poate fi aplicată pe orice metal, nu doar pe aluminiu. Grosimea tipică variază între 18 μm și 72 μm, iar paleta de culori disponibile este foarte largă. Această finisare oferă o rezistență excelentă la impact, depășind adesea suprafețele anodizate în aplicații care implică contact mecanic sau manipulare.

Opțiuni de placare depun straturi subțiri de metal pentru cerințe funcționale specifice:

• Cu o greutate de peste 0,01 g/cm3 Asigură rezistență la coroziune și protecție împotriva uzurii
• Cu o greutate de maximum 0,15 g/cm3 Barieră economică împotriva coroziunii pentru componente din oțel
• Placarea cu crom: Suprafață dură și rezistentă la uzură pentru aplicații funcționale
• Plată cu aur: Conductivitate electrică superioară pentru aplicații cu conectori

Pentru materiale specializate, cum ar fi acriliul sau policarbonatul, un serviciu CNC pentru acriliu poate prelucra aceste plastice până la claritate optică, deși, în general, acestea primesc tratamente finale diferite față de metale. La lucrul cu o mașină CNC pentru acriliu, lustruirea cu vapori sau lustruirea cu flacără înlocuiesc, de obicei, finisarea mecanică pentru a obține suprafețe transparente.

Potrivirea finisajului cu funcția

Alegerea finisajului potrivit începe cu înțelegerea cerințelor funcționale ale suprafeței dumneavoastră — nu doar a aspectului ei. Diferite zone ale aceleiași piese pot necesita tratamente complet diferite.

Luați în considerare aceste categorii de aplicații:

• Suprafețe estetice: Zonele vizibile clienților, unde aspectul este esențial. Sablarea cu bilă urmată de anodizare produce finisaje uniforme și atrăgătoare. Pulverizarea electrostatică oferă opțiuni nelimitate de culori.
• Suprafețe de rulment: Zonele supuse contactului prin alunecare necesită o rugozitate controlată. Prea netede împiedică reținerea lubrifiantului; prea aspre accelerează uzura. Valorile tipice Ra de 0,4–1,6 μm echilibrează aceste cerințe.
• Suprafețe de etanșare: Suprafețele de contact ale garniturilor și inelelor O necesită profiluri specifice de rugozitate. Prea aspre provoacă scurgeri; prea netede pot împiedica fixarea corectă a garniturii. Specificați valoarea Ra în funcție de recomandările producătorului de etanșări.
• Suprafețe de contact electrice: Pot necesita placare pentru conductibilitate, în timp ce alte zone sunt anodizate pentru izolare.

Următoarea comparație ajută la potrivirea tipurilor de finisare cu cerințele dumneavoastră:

Tipul de finisare	Valoarea tipică Ra	Apariție	Aplicații recomandate
Fără finisare (standard)	3,2 μm (125 μin)	Urmuri vizibile ale sculei	Piese interioare, prototipuri, aplicații sensibile din punct de vedere al costurilor
Fără finisare (fin)	0,8–1,6 μm (32–63 μin)	Urmări minime ale sculei	Suprafețe de rulare, fețe de etanșare, ajustaje de precizie
Sablat cu bile	1,6–3,2 μm (63–125 μin)	Mat/satén uniform	Piese cosmetice, pregătire pentru aplicarea stratului de acoperire
Anodizare Tip II	0,5–1,5 μm după proces	Suprafață netedă, culori colorate disponibile	Carcase din aluminiu, produse de consum, carcase pentru echipamente electronice
Anodizare Tip III	1,0–2,0 μm	Mat, de obicei mai închis la culoare	Componente supuse unui uzură intensă, piese pentru industria aerospațială, aplicații militare
Vopsit cu pulbere	Variază în funcție de tipul de pulbere	Finisaj neted sau texturat, paletă largă de culori	Carcase, echipamente pentru utilizare în aer liber, produse de consum

Calitatea finisajului superficial influențează direct atât costul, cât și durata de livrare. Prelucrarea prin sablare adaugă 1–2 zile și un cost minim. Anodizarea de tip II prelungește de obicei durata de livrare cu 3–5 zile. Anodizarea dură de tip III — cea mai costisitoare opțiune discutată — poate adăuga o săptămână sau mai mult, în timp ce crește semnificativ costul pe piesă.

Abordarea cea mai eficientă din punct de vedere al costurilor? Specificați finisajele în funcție de zonele funcționale. Aplicați tratamentele premium doar acolo unde performanța le impune, iar în zonele necritice lăsați condiția standard „după prelucrare mecanică”. Această specificare selectivă poate reduce costurile de finisare cu 30–50%, păstrând în același timp caracteristicile de performanță necesare aplicației dumneavoastră.

Cu cerințele privind finisarea suprafeței definite, următoarea decizie implică stabilirea faptului dacă prelucrarea prin frezare CNC este chiar metoda de fabricație potrivită pentru proiectul dumneavoastră – sau dacă alte procese ar putea satisface mai bine nevoile dumneavoastră.

Prelucrarea CNC versus metode alternative de fabricație

Ați definit specificațiile piesei, ați selectat materialele și ați stabilit cerințele de toleranță. Dar înainte de a solicita oferte de preț, puneți-vă o întrebare esențială: este prelucrarea prin frezare CNC, de fapt, cea mai potrivită metodă de fabricație pentru acest proiect? Alegerea unei metode incorecte duce la pierdere de timp, crește costurile și întârzie termenul de livrare.

Fiecare metodă de fabricație se remarcă în anumite scenarii. Înțelegerea acestor diferențe vă ajută să luați decizii informate – iar acest lucru poate economisi mii de dolari și accelera livrarea.

Factori de decizie: CNC vs imprimare 3D

Prelucrarea prin frezare CNC și imprimarea 3D reprezintă abordări fundamental opuse. CNC elimină material din blocuri solide, în timp ce imprimarea 3D construiește obiecte strat cu strat, pornind de la nimic. Această diferență determină punctele forte și limitele specifice ale fiecăreia.

Conform Fictiv, prelucrarea prin frezare CNC oferă o precizie superioară, rezistență superioară a pieselor și o calitate superioară a finisajului suprafeței. Atunci când prototipul dvs. CNC trebuie să reziste testelor de solicitare mecanică, mediilor agresive sau validării funcționale cu materiale de calitate industrială, prelucrarea CNC este decisiv avantajoasă.

Alegeți prelucrarea prin frezare CNC atunci când proiectul dvs. necesită:

• Toleranțe strânse: CNC realizează o toleranță de ±0,001" sau mai bună; majoritatea tehnologiilor de imprimare 3D se confruntă cu dificultăți în atingerea unei toleranțe sub ±0,005"
• Performanța materialului: Metale cu rezistență completă și plastice inginerești cu proprietăți mecanice cunoscute
• Calitatea finisajului suprafeței: Finisaje netede, cu un volum minim de prelucrare ulterioară
• Testare Funcțională: Piese care trebuie să funcționeze identic cu componentele din producția de serie

imprimarea 3D depășește prelucrarea prin frezare CNC în scenarii diferite:

• Geometrii interne complexe: Structuri în grilă, canale interne și forme organice care nu pot fi realizate prin prelucrare mecanică
• Iterație rapidă a designului: Actualizarea unui fișier CAD și începerea unei noi imprimări durează ore, nu zile
• Optimizare ușoară: Structurile optimizate topologic reduc greutatea, păstrând în același timp rezistența
• Modele vizuale de cost redus: Când aspectul este mai important decât performanța

Ecuația costurilor se modifică în funcție de cantitate. Imprimarea 3D menține costuri constante pe piesă, indiferent de volum — imprimarea unei singure piese costă la fel ca imprimarea celei de-a suta piese. Prelucrarea prin strunjire și frezare CNC pentru prototipuri implică costuri mai mari de configurare, dar devine din ce în ce mai avantajoasă pe măsură ce cantitățile cresc.

Când injectarea în formă depășește prelucrarea mecanică

Pentru piesele din plastic, injectarea în formă reprezintă standardul de aur pentru producția în volum mare. Odată finalizată realizarea matriței, procesul oferă o consistență remarcabilă, viteză ridicată și costuri pe piesă care nu pot fi egale de prelucrarea mecanică.

Totuși, injectarea în formă necesită o investiție semnificativă inițială. Costurile matrițelor variază de la 3.000 USD pentru geometrii simple până la peste 100.000 USD pentru matrițe complexe cu mai multe cavități. Această investiție este justificată doar atunci când volumele de producție o susțin.

Luați în considerare turnarea prin injecție atunci când:

• Cantitățile depășesc 500–1.000 de bucăți: Punctul de echilibru în care costurile de dotare se amortizează eficient
• Geometria piesei este fixată: Modificările de design necesită modificări costisitoare ale matrițelor
• Timpul de ciclu este esențial: Turnarea prin injecție produce piese în câteva secunde, nu minute
• Este necesară o varietate de materiale: Mii de formulări plastice oferă proprietăți adaptate specificului aplicației

Serviciile de prelucrare mecanică pentru prototipuri acoperă perfect această breșă. Utilizați prelucrarea CNC pentru a valida proiectele înainte de a vă angaja în realizarea matrițelor pentru turnarea prin injecție. Un prototip prelucrat mecanic costă între 200 și 500 USD și este livrat în câteva zile; descoperirea unei defecțiuni de proiectare după realizarea unei matrițe care costă 50.000 USD se dovedește catastrofală.

Sau Protolabs observații: multe produse de succes trec prin mai multe procese — imprimare 3D pentru modele conceptuale, prelucrare CNC pentru prototipuri funcționale, apoi turnare prin injecție pentru volumele de producție.

Metode alternative pentru aplicații specifice

Procesul de prelucrare a tablei se remarcă în cazul carcaselor cu pereți subțiri, al suporturilor și al componentelor de bază ale șasiului. Atunci când proiectul dumneavoastră are o grosime constantă a pereților sub 6 mm, îndoituri și decupări, prelucrarea prin foaie de metal este, de obicei, mai puțin costisitoare decât prelucrarea prin strunjire din blocuri masive. Tăierea cu laser combinată cu îndoirea CNC produce piese precise într-un timp scurt.

TURNARE devine rentabilă pentru forme complexe în volume moderate sau mari. Turnarea în coji (turnarea prin ceară pierdută) permite realizarea unor geometrii complicate în diverse metale. Turnarea sub presiune asigură o excelentă consistență dimensională pentru piesele din aluminiu și zinc. Ambele procese necesită investiții inițiale în dotări, dar oferă o eficiență superioară în utilizarea materialelor comparativ cu prelucrarea mecanică, în cazul anumitor geometrii.

Prototipare din fibre de carbon acoperă aplicațiile care necesită rapoarte extrem de ridicate între rezistență și greutate. Deși mașinile CNC pot tăia foi și tuburi din fibră de carbon, procesele de stratificare a compozitelor permit realizarea unor structuri curbe complexe, imposibil de obținut prin prelucrare mecanică.

Abordări hibride de fabricație

Viitorul fabricației combină din ce în ce mai mult mai multe procese. Conform All3DP , fabricarea hibridă—integrarea imprimării 3D cu prelucrarea prin strunjire-frezare (CNC)—a redus perioadele de livrare de la 10 săptămâni la 72 de ore în unele aplicații, reducând în același timp deșeurile de material cu până la 97%.

Strategii practice hibride includ:

• imprimare 3D a formelor apropiate de cele finale, urmată de prelucrarea prin strunjire-frezare (CNC) a caracteristicilor critice: Tehnologia aditivă creează geometrii complexe; prelucrarea CNC asigură precizia acolo unde sunt esențiale toleranțele
• Prototipare rapidă CNC pentru validare, urmată de realizarea unor scule imprimate 3D pentru producție: Se verifică proiectele înainte de investiția în matrițe convenționale
• Componente prelucrate prin strunjire-frezare (CNC) asamblate cu dispozitive imprimate 3D: Unelte personalizate pentru asamblare, imprimate într-o singură noapte, accelerează producția

Această abordare combinată valorifică punctele forte ale fiecărei metode, minimizând în același timp punctele slabe. Canalele interne complexe sunt imprimate, iar suprafețele de contact sunt prelucrate prin strunjire-frezare (CNC) cu precizie.

Alegerea Metodei Corecte pentru Proiectul Dvs.

Comparația de mai jos vă ajută să identificați rapid metoda de fabricație cea mai potrivită pentru nevoile dumneavoastră:

Factor	Frezare CNC	imprimare 3D	Injecție de presformare	Folie metalică
Cantități ideale	1–10,000	1–100	500–1,000,000+	10–10,000
Capacități de toleranță	±0,001" realizabil	±0.005" tipic	±0,002" tipic	±0,010" tipic
Opțiuni de Material	Metale, plásticuri, compozite	Materiale plastice, rășini, unele metale	Termoplastice în principal	Doar table metalice
Timpuri tipice de livrare	5–15 zile	1–5 zile	4–8 săptămâni (cu dotări)	5–10 zile
Costul de instalare/abilități	Scăzut spre moderat	Nimic	Ridicat (3.000–100.000+ USD)	Scăzut spre moderat
Cel Mai Bine Pentru	Piese funcționale, toleranțe strânse	Geometrii complexe, iterații rapide	Materiale plastice pentru producție în volum mare	Carcase, Suporturi

Puneți-vă aceste întrebări înainte de a vă angaja într-un proces:

• Designul meu necesită toleranțe mai strânse decât ±0,005"? → Prelucrare CNC
• Iterez rapid prin mai multe versiuni ale designului? → Imprimare 3D
• Voi produce mai mult de 1.000 piese plastice identice? → Turnare prin injecție
• Este piesa mea în principal plană, cu îndoituri și decupări? → Tablă de oțel
• Am nevoie de proprietăți materiale de calitate industrială pentru testare? → Prelucrare CNC prototipică

Prelucrarea CNC prototipică dă cele mai bune rezultate atunci când aveți nevoie de validare funcțională cu materiale reale, precizie dimensională ridicată și flexibilitatea de a trece de la un singur prototip la mii de piese de producție, folosind același proces. Când acești factori corespund cerințelor proiectului dumneavoastră, sunteți pregătiți să treceți la fluxul de lucru al prelucrării prin strunjire — de la pregătirea fișierelor până la livrarea finală.

Fluxul complet de lucru al prelucrării CNC, de la proiectare până la livrare

Ați ales prelucrarea CNC ca metodă de fabricație. Proiectul dumneavoastră este finalizat, materialele sunt selectate și toleranțele sunt specificate. Ce urmează? Înțelegerea întregului flux de lucru — de la momentul în care trimiteți fișierele până când piesele prelucrate prin CNC ajung la ușa dumneavoastră — elimină surprizele și vă ajută să stabiliți termene realiste.

Fiecare etapă a acestui proces oferă oportunități de accelerare a livrării sau de reducere a costurilor. Cunoașterea ceea ce se întâmplă în spatele scenei vă permite să pregătiți fișiere mai bune, să puneți întrebări mai informate și să evitați întârzierile care perturbă planificarea proiectelor.

Pregătirea fișierelor CAD pentru trimitere

Fișierul dumneavoastră CAD este mult mai mult decât o reprezentare vizuală — este planul matematic care controlează fiecare mișcare a sculelor. Conform LeadCNC , integritatea acestui fișier se reflectă direct în eficiența producției, minimizarea deșeurilor de material și calitatea componentelor.

La pregătirea fișierelor pentru producția de piese prelucrate prin CNC, alegerea formatului are o importanță semnificativă:

• STEP (.step sau .stp): Formatul preferat pentru schimbul B2B. STEP capturează geometria exactă și informațiile topologice esențiale, asigurând transferul modelului ca un solid autentic, nu doar ca date grafice. Utilizați STEP AP214 atunci când este posibil — acesta suportă culoarea, straturile și proprietățile de validare a geometriei.
• IGES (.igs sau .iges): Un standard mai vechi, care gestionează geometria suprafețelor, dar este mai predispus la erori de continuitate. În general, este înlocuit de STEP pentru modelarea robustă a solidelor.
• Formate CAD native: Dacă partenerul dumneavoastră de producție folosește același software CAD, fișierele native păstrează inteligența caracteristicilor și datele parametrice.
• DXF/DWG: Utilizat în principal pentru operațiuni 2D, cum ar fi tăierea profilului. Este util pentru definirea geometriilor tip șablon plan, dar nu conține informații despre volum.

Înainte de trimitere, efectuați o analiză geometrică pentru a verifica problemele frecvente: muchii nemani-fold (muchii comune mai multor de două fețe), fețe subțiri ca o lamelă care perturbă algoritmii de generare a traiectoriei sculei și contururi deschise care împiedică definirea unui corp solid etanș. Aceste probleme se propagă în aval, provocând eșecuri în CAM sau piese care nu trec verificările de calitate.

O verificare esențială: asigurați-vă că unitățile utilizate corespund intenției dumneavoastră. Un model conceput în milimetri, dar interpretat ca fiind în inch, va genera piese redimensionate la o scară de 1/25,4 — o greșeală costisitoare care duce la rebutarea întregilor loturi.

Procesul de revizuire DFM

După trimiterea fișierului, producătorii experimentați efectuează o analiză de proiectare pentru fabricabilitate (DFM). Această etapă identifică problemele înainte ca acestea să devină defecțiuni costisitoare pe linia de producție.

Ce se întâmplă în timpul analizei DFM? Inginerii analizează geometria dumneavoastră în raport cu constrângerile de fabricație, identificând caracteristicile care măresc costurile, prelungesc termenele de livrare sau prezintă riscuri pentru calitate. Conform Summit CNC , urmând cele mai bune practici DFM, oferă piese personalizate prelucrate prin strunjire mai rapid și mai cost-eficiente.

Principalele recomandări DFM de abordat înainte de trimitere:

1. Mențineți grosimea minimă a pereților peste 0,02 inch: Pereții subțiri reduc greutatea, dar devin casanți și predispuse la rupere în timpul prelucrării. Pereții mai groși se prelucrează mai rapid, cu un risc redus.
2. Evitați buzunare adânci cu colțuri interne ascuțite: Uneltele CNC sunt cilindrice — nu pot realiza colțuri interne interne de 90 de grade. Specificați rază de racordare a colțurilor de cel puțin 0,0625 inch pentru a permite utilizarea uneltelor standard. Raza internă minimă trebuie să fie cel puțin de 1,2 ori raza uneltei pe care vă așteptați să o folosiți.
3. Limitați adâncimea buzunarelor la de șase ori cea mai mică rază de racordare a colțurilor: Buzunarele mai adânci necesită unelte cu braț lung, care sunt predispuse la rupere și deformare. Un buzunar cu raze de racordare a colțurilor de 0,125 inch nu trebuie să depășească 0,75 inch adâncime pentru o eficiență optimă a prelucrării.
4. Eliminați complexitatea pur estetică: Detaliile complicate care nu îndeplinesc nicio funcție practică adaugă costuri fără a adăuga valoare. Proiectați mai întâi în funcție de funcționalitate.
5. Specificați muchii teșite, nu muchii rotunjite, pe marginile exterioare: Muchiile teșite necesită trasee de sculă simple în 2D; muchiile rotunjite necesită conturare complexă în 3D sau scule specializate.
6. Rezervați toleranțele strânse doar pentru caracteristicile critice: Toleranțele mai strânse decât ±0,005" măresc costurile datorită vitezei reduse de prelucrare, sculelor specializate și inspecțiilor riguroase. Aplicați precizia doar acolo unde funcționalitatea o impune.

O analiză DFM completă necesită, de obicei, 1–2 zile, dar previne săptămâni întregi de întârzieri cauzate de probleme de fabricație descoperite în timpul producției. Partenerii de încredere comunică clar constatările, oferind alternative, nu doar respingând proiectele.

De la aprobarea ofertei până la operațiunile de prelucrare mecanică

După ce analiza DFM confirmă realizabilitatea fabricației, fluxul de lucru avansează prin mai multe etape bine definite:

1. Ofertare și confirmare comandă: Primiți o ofertă detaliată care reflectă costurile materialelor, timpul de prelucrare mecanică, operațiunile de finisare și cerințele de inspecție. După aprobare, începe programarea producției.
2. Aprovizionarea materialelor: Materialele standard, cum ar fi aluminiul 6061 sau oțelul inoxidabil 304, sunt de obicei livrate de distribuitori în termen de 1–2 zile. Aliajele speciale, materialele aeronautice certificate sau calitățile neobișnuite pot necesita 1–2 săptămâni. Confirmați termenele de livrare ale materialelor înainte de a vă angaja către programe agresive.
3. Programare CAM: Inginerii transformă geometria dvs. CAD în traiectorii de sculă — instrucțiunile precise care controlează mișcările sculei. Piesele complexe prelucrate prin frezare CNC, care necesită mai multe montări, necesită mai mult timp de programare decât geometriile simple.
4. Montare și fixare: Materialul brut este montat în mod sigur în mașină. Punctul zero al piesei (punctul de origine) este stabilit în raport cu semifabricatul. Pentru piesele prelucrate prin strunjire CNC, acest lucru implică prinderea barelor rotunde în menghină; pentru operațiunile de frezare, înseamnă fixarea blocurilor sau plăcilor pe masa mașinii.
5. Operațiuni de Machetare: Trecerile de degroșare elimină materialul în cantitate mare, rapid. Operațiunile de semifinisare rafinează geometria. Trecerile finale de finisare asigură toleranțele și calitatea suprafeței specificate. Piesele care necesită mai multe montări sunt repoziționate între operațiuni.
6. Operațiuni secundare: Deburrarea elimină muchiile ascuțite. Filetarea, găurirea cu tarod sau finisarea specializată a găurilor are loc după necesitate. Tratamentele de suprafață, cum ar fi anodizarea sau placarea, urmează finalizării prelucrării mecanice.

Punctele de contact pentru comunicare sunt importante pe întreaga durată a acestui proces. Vă puteți aștepta la actualizări la confirmarea comenzii, la începutul prelucrării mecanice și înainte de expediere. Partenerii de calitate comunică proactiv eventualele întârzieri, în loc să lase termenele limită să expire fără nicio notificare.

Inspecția calității și livrarea finală

Înainte ca piesele prelucrate prin strunjire cu comandă numerică (CNC) să părăsească instalația, o inspecție verifică conformitatea cu specificațiile dumneavoastră. Domeniul de acțiune al inspecției depinde de cerințele dumneavoastră privind toleranțele și de certificatele industriale aplicabile.

Inspeția standard include, de obicei:

• Verificarea dimensională: Măsurarea caracteristicilor critice cu ajutorul șublerelor, micrometrelor, riglelor de înălțime și al calibrelor cu tije. Rezultatele sunt comparate cu specificațiile din desen.
• Inspecție vizuală: Evaluarea calității finisării suprafeței, absența urmelor de scule în zonele critice, tratamentul corespunzător al muchiilor și aspectul estetic.
• Inspecția la primul articol (FAI): Pentru comenzile de producție, prima piesă finalizată este supusă unei măsurători complete înainte ca celelalte piese să fie prelucrate.

Aplicațiile cu toleranțe strânse sau cele care necesită certificare cer o verificare mai riguroasă:

• Inspecție cu MMC (mașină de măsurare cu coordonate): Sondele programabile măsoară geometrii complexe cu precizie la nivel de microni, generând rapoarte detaliate de măsurare.
• Verificare GD&T: Poziția, planitatea, perpendicularitatea și alte caracteristici geometrice sunt validate în raport cu referințele de bază (datums).
• Certificare a materialelor: Rapoartele de testare la laminor confirmă faptul că compoziția materialului respectă specificațiile — esențial pentru aplicațiile aeronautice și medicale.
• Controlul Statistic al Procesului (SPC): Pentru serii de producție, datele de măsurare urmăresc stabilitatea și capacitatea procesului.

Documentația de inspecție însoțește livrarea. Cel puțin, veți primi un certificat de conformitate. Pentru aplicațiile de precizie se pot furniza rapoarte dimensionale complete, certificate de material și documentație privind procesul.

Ambalajul vă protejează investiția în timpul transportului. Ambalarea individuală previne contactul între piese. Inserturile din spumă amortizează elementele delicate. Pachetele cu desicant controlează umiditatea pentru materialele sensibile la coroziune. Opțiunile de livrare accelerată echilibrează viteza cu costul.

De la transmiterea fișierelor până la livrare, un flux de lucru tipic durează 7–15 zile lucrătoare pentru toleranțe standard și materiale ușor disponibile. Lucrările cu toleranțe strânse, materiale speciale sau finisaje complexe prelungesc corespunzător termenele. Înțelegerea fiecărei etape vă ajută să planificați în mod realist — și să identificați oportunitățile de accelerare a livrării atunci când calendarul impune această necesitate.

După ce ați înțeles fluxul de lucru, următorul factor esențial constă în gestionarea strategică a costurilor și a termenelor de livrare. Cunoașterea factorilor care determină cheltuielile — și a variabilelor pe care le puteți controla — transformă achiziționarea dintr-o activitate bazată pe presupuneri într-un proces de optimizare.

Factori de cost și strategii de optimizare a termenelor de livrare

Ați proiectat piesa dumneavoastră, ați selectat materialele și ați specificat toleranțele. Acum vine întrebarea care modelează fiecare decizie de achiziție: cât va costa, de fapt, această piesă și când va ajunge? Spre deosebire de concurență, care se ascunde în spatele calculatoarelor de oferte imediate, înțelegerea factorilor reali care stau la baza prețului prelucrării prin strunjire cu comandă numerică (CNC) vă ajută să luați decizii mai bune — și, eventual, să economisiți 30–50% din costul următorului dumneavoastră proiect.

Adevărul este că majoritatea variabilelor legate de cost și de termenul de livrare sunt sub controlul dumneavoastră. Ajustări mici ale proiectării, alegeri strategice privind materialele și practici inteligente de comandă se acumulează în economii semnificative, fără a compromite calitatea.

Ce determină costurile în prelucrarea prin strunjire CNC

Fiecare ofertă pentru o piesă prelucrată prin strunjire cu comandă numerică (CNC) reflectă o combinație de factori. Înțelegerea fiecărui component vă ajută să identificați unde există oportunități de optimizare.

Selectarea materialului și deșeurile

Costul materiei prime depășește prețul pe kilogram. Prelucrarea prin frezare CNC este un proces substractiv — plătiți pentru materialul care se transformă în așchii pe podea. Un reper prelucrat dintr-un bloc de aluminiu de 4,5 kg, care are masa finală de 0,9 kg, înseamnă că 80 % din costul materialului ajunge efectiv în coșul de deșeuri.

Conform Analiza costurilor HKAA pentru 2025 , alegerea materialului influențează în mod semnificativ atât costul materiei prime, cât și eficiența prelucrării. Aluminiul se prelucrează rapid, cu uzură minimă a sculelor. Oțelul inoxidabil este mai scump pe kilogram și necesită viteze de avans reduse, scule din carburi și mai mult timp de mașină. Titanul agravează aceste provocări: așteptați-vă la un timp de prelucrare de 3–5 ori mai lung comparativ cu cel al aluminiului, pentru geometrii echivalente.

Complexitatea reperului și timpul de ciclu

Timpul de mașină reprezintă cea mai mare componentă a costului pentru majoritatea proiectelor. Tarifele orare în 2025 variază între 70–125 USD pentru lucrări standard pe 3 axe și între 150–250 USD pentru prelucrarea pe 5 axe. Fiecare minut petrecut pe mașină se adaugă direct facturii dumneavoastră.

Complexitatea multiplică exponențial cerințele de timp:

• Găurile adânci necesită mai multe treceri cu scule din ce în ce mai lungi
• Pereții subțiri necesită așchieri mai ușoare, la avansuri reduse, pentru a preveni devierea
• Colțurile interne strânse necesită scule mai mici, care funcționează la viteze reduse
• Numărul crescut de montări adaugă timp suplimentar pentru re-poziționare și introduce riscul acumulării toleranțelor

Cerințe privind Toleranțele

Toleranțele standard (±0,005") se facturează la tarife de bază. Strângerea lor la ±0,001" determină o creștere a costurilor de 3–4 ori. Dacă se ajunge la ±0,0001", creșterea costurilor este de 10–24 ori. De ce? Specificațiile mai strânse necesită avansuri mai lente, mai multe treceri de finisare, medii cu climat controlat, echipamente specializate și inspecție integrală (100 %), nu eșantionare statistică.

Reduceri de preț în funcție de cantitate

Costurile de pregătire — programare, fixare, pregătirea mașinii — sunt esențialmente fixe, indiferent dacă comandați un singur reper sau o sută de bucăți. O pregătire care costă 200 USD adaugă 200 USD pe piesă pentru un prototip unic, dar doar 2 USD pe piesă pentru o comandă de 100 de bucăți. De aceea, proiectele mici de prelucrare CNC implică prețuri unitare superioare.

Operațiuni de finisare

Procesele secundare adaugă atât costuri, cât și durată de livrare. Prelucrarea prin abrazivare cu jet de nisip este relativ ieftină. Anodizarea de tip II adaugă un cost moderat. Anodizarea dură de tip III, placarea specială sau rectificarea de precizie pot dubla cheltuiala totală a proiectului.

Factorii care influențează durata de livrare și pe care îi puteți controla

Durata de livrare nu depinde doar de viteza de prelucrare mecanică — este suma tuturor etapelor, de la comandă până la livrare. Conform PartsBadger , înțelegerea acestor componente evidențiază unde puteți accelera termenele.

Disponibilitatea materialelor

Materialele standard, cum ar fi aluminiul 6061, oțelul inoxidabil 304 și plasticul obișnuit, sunt expediate de distribuitori în 1–2 zile. Dacă specificați aluminiul 7075-T6 certificat pentru aplicații aeronautice, cu certificate de testare din laminor, puteți aștepta 2–3 săptămâni. Aliaje exotice sau dimensiuni neobișnuite pot prelungi perioada de achiziție la 4–6 săptămâni. Confirmați întotdeauna duratele de livrare ale materialelor înainte de a vă angaja către termene foarte restrictive.

Programarea mașinilor

Sarcina dvs. este plasată într-o coadă împreună cu alte proiecte. Comenzile urgente trec în fața cozii — dar la prețuri superioare, de obicei cu 25–50 % peste tarifele standard. Planificarea din timp și oferirea de flexibilitate privind termenele de livrare pot reduce costurile, fără a compromite nevoile reale ale dvs.

Cerințe de inspecție

Verificările dimensionale standard adaugă un timp minim. Inspectia completă cu mașină de măsurat cu coordonate (CMM), inclusiv rapoarte detaliate, adaugă 1–2 zile. Inspectia primului articol (FAI), cu documentație completă pentru aplicații aerospațiale sau medicale, poate prelungi termenele cu o săptămână sau mai mult.

Procese de finisare

Finisarea internă se desfășoară rapid. Tratamentele subcontractate — anodizarea, placarea, învelișurile speciale — adaugă timp de transport plus timpul de așteptare în coada furnizorului. Aceste operații secundare adaugă, de obicei, 3–7 zile lucrătoare la termenul total de livrare.

Strategii pentru optimizarea bugetului

Cercetarea Fictiv confirmă faptul că deciziile de proiectare luate înainte de emiterea ofertei au cel mai mare impact asupra costurilor finale. Aplicați aceste strategii dovedite:

Strategii de reducere a costurilor

• Simplificați geometriile: Eliminați caracteristicile pur decorative. Fiecare suprafață, buzunar sau orificiu suplimentar adaugă timp de prelucrare fără a adăuga funcționalitate.
• Relaxați toleranțele necritice: Aplicați toleranțe stricte doar acolo unde funcționalitatea le impune. Lăsați dimensiunile necritice să adopte implicit toleranțele standard de ±0,005".
• Alegeți materiale ușor disponibile: Aliajele standard de aluminiu și oțel inoxidabil sunt mai ieftine și sunt livrate mai rapid decât aliajele speciale. Substituiți-le doar atunci când cerințele de performanță o impun.
• Proiectați pentru utilaje standard: Utilizați dimensiuni standard pentru fileturi, diametre de orificii și raze de colțuri. Sculele personalizate adaugă costuri și timp de configurare.
• Minimizarea Operațiilor de Prindere: Proiectați piesele astfel încât să poată fi prelucrate din una sau două orientări, nu necesitând trei sau patru reașezări.
• Comandați loturi mai mari: Când veți avea nevoie în cele din urmă de mai multe piese, comandarea lor împreună repartizează costurile de configurare și deschide adesea posibilitatea obținerii de reduceri pentru cantitate.
• Solicitați oferte online pentru prelucrarea CNC de la mai mulți furnizori: Prețurile variază semnificativ între diferitele ateliere, în funcție de echipamentele pe care le au, de capacitatea lor și de specializarea lor. Obținerea unei oferte CNC online durează doar câteva minute și oferă referințe valoroase.

Sfaturi pentru optimizarea timpului de livrare

• Trimiteți fișierele pregătite pentru producție: Desene incomplete, toleranțe lipsă sau specificații ambigue declanșează cicluri de întrebări privind informațiile (RFI) care adaugă zile înainte de începerea lucrărilor.
• Confirmați disponibilitatea materialelor din start: Informați-vă despre materialele existente în stoc înainte de finalizarea specificațiilor. Un aliaj ușor de obținut ar putea avea aceeași performanță ca unul care necesită comandă specială.
• Planificați capacitatea de producție: Trimiteți comenzile cu 2–3 săptămâni înainte de data efectivă de necesitate, în loc să solicitați servicii urgente. Termenele standard de livrare sunt mai ieftine decât tarifele pentru livrare accelerată.
• Consolidați cerințele de finisare: Aplicarea mai multor tratamente de suprafață prelungește termenele. Evaluați dacă o finisare mai simplă satisface nevoile funcționale reale ale produsului dumneavoastră.
• Comunicați clar prioritățile: Dacă anumite caracteristici sunt esențiale, iar altele flexibile, informați-mi pe prelucratorul dumneavoastră. Acesta vă poate sugera alternative care accelerează livrarea.
• Construiți relații cu furnizorii: Clienții obișnuiți beneficiază adesea de programare prioritară și de prețuri mai avantajoase comparativ cu cumpărătorii ocazionali.

Informații privind bugetul: Costul metalului pentru prelucrare reprezintă în mod tipic 20–40 % din cheltuiala totală a proiectului dumneavoastră. Timpul de funcționare al mașinii reprezintă 30–50 %. Configurarea, inspecția și finisarea acoperă restul. Optimizarea oricăruia dintre aceste componente generează economii măsurabile.

Reducerea costurilor cea mai eficientă provine din colaborare. Comunicați-vă partenerului de producție, cât mai devreme, constrângerile bugetare și termenele limită stabilite. Atelierele experimentate sugerează adesea modificări ale designului care reduc semnificativ costurile fără a compromite funcționalitatea — modificări pe care nu le-ați descoperi niciodată lucrând în izolare.

Având în vedere factorii legați de cost și durata de livrare, următoarea decizie critică implică alegerea partenerului potrivit de producție. Certificările, capacitățile și calitatea comunicării variază semnificativ între furnizori — iar o alegere judicioasă protejează atât bugetul dumneavoastră, cât și succesul proiectului dumneavoastră.

Evaluarea furnizorilor de servicii de prelucrare CNC personalizată

Ați optimizat designul, ați selectat materialele și ați specificat toleranțele. Acum vine o decizie care determină dacă proiectul dumneavoastră va avea succes sau nu: alegerea partenerului potrivit de producție. Căutarea expresiei «ateliere de prelucrare CNC în apropierea mea» returnează zeci de opțiuni — dar cum distingeți partenerii capabili de cei care vor depăși termenele limită, vor livra produse de calitate scăzută sau vor dispărea în momentul apariției unor probleme?

Prețul și termenul de livrare sunt importanți, dar reprezintă doar punctul de plecare. Criteriile care previzionează într-adevăr performanța furnizorului implică certificatele, capacitatea de inspecție, practicile de comunicare și scalabilitatea. Înțelegerea acestor factori vă protejează investiția și consolidează parteneriatele care asigură rezultate constante în cadrul mai multor proiecte.

Certificări de calitate care contează

Certificatele nu sunt doar insignă pe un site web — ele reprezintă procese verificate prin audit, proceduri documentate și abordări sistematice ale managementului calității. Conform experți în industrie , certificatele potrivite semnalează angajamentul unui furnizor față de trasabilitate, controlul proceselor și obținerea unor rezultate constante.

Iată ce vă spune fiecare dintre principalele certificate despre un potențial partener:

• ISO 9001: Standardul de bază pentru managementul calității. Gândiți-vă la el ca la un permis de conducere pentru producție. Furnizorii certificați au procese documentate privind controlul calității, îmbunătățirea continuă și comunicarea cu clienții. Dacă un prelucrător de piese din apropierea mea nu deține certificarea ISO 9001, aceasta este un semnal de alarmă imediat.
• AS9100: Aplicațiile din domeniul aerospațial și apărării necesită această certificare. Aceasta adaugă cerințe suplimentare privind urmăribilitatea, gestionarea riscurilor și protocoalele critice pentru siguranță peste cele ale standardului ISO 9001. Atunci când viața oamenilor depinde de fiabilitatea componentelor—structuri de aeronave, trenuri de aterizare sau sisteme de ghidare a rachetelor—certificarea AS9100 este obligatorie.
• IATF 16949: Cerințele industriei auto se concentrează pe prevenirea defectelor, controlul statistic al proceselor și sistemele de producție lean. Această certificare asigură faptul că furnizorii înțeleg mentalitatea zero-defect impusă de producătorii auto (OEM). Furnizori precum Shaoyi Metal Technology care dețin certificarea IATF 16949 demonstrează sisteme de calitate de nivel auto, capabile să livreze componente cu toleranțe strânse în termene foarte scurte.
• ISO 13485: Fabricarea dispozitivelor medicale necesită această certificare specializată, care acoperă cerințele de biocompatibilitate, considerentele legate de sterilitate și urmăribilitatea completă, de la materialele brute până la produsul finit.
• Înregistrare ITAR: Proiectele de apărare care implică date tehnice controlate necesită furnizori conformi cu reglementările ITAR, care înțeleg reglementările privind exportul și cerințele de gestionare a datelor.

La evaluarea atelierelor de prelucrare din apropierea mea sau a furnizorilor îndepărtați, solicitați documentația de certificare înainte de a lua o decizie. Certificările legitime includ numerele de certificat, organismele emitente și datele de expirare, pe care le puteți verifica independent.

Rolul esențial al controlului statistic al proceselor

Certificările confirmă faptul că un furnizor dispune de sisteme de calitate — dar cum se asigură acesta că fiecare piesă din seria dvs. de producție respectă specificațiile? Răspunsul se găsește în controlul statistic al proceselor (SPC).

Conform cercetare în domeniul fabricării sPC implică colectarea și analiza datelor pentru a determina capacitatea procesului și a prezice rezultatele. În loc să inspecteze defecțiunile după apariția lor, SPC le previne prin monitorizarea caracteristicilor critice pe întreaga durată a producției.

Un proces capabil din punct de vedere statistic produce piese pentru care probabilitatea de a fi în afara toleranței este extrem de redusă. Această capacitate este măsurată cu ajutorul indicilor Cp și Cpk:

• Cp = 1,0: Capacitate de bază — toleranța este egală cu 6 abateri standard ale procesului
• Cp = 1,33: O șansă la aproximativ 16.000 de a produce o piesă în afara toleranței, dacă procesul este corect centrat
• Cp = 1,67: Capacitate superioară, potrivită pentru caracteristici critice
• Cp = 2,0: Capacitate premium pentru aplicațiile cele mai exigente

De ce este important acest lucru pentru proiectul dumneavoastră? Piesele cu sute de caracteristici — fiecare având mai multe parametri, cum ar fi diametrul, lungimea și starea suprafeței — necesită procese capabile pentru a asigura conformitatea. Dacă oricare dintre aceste caracteristici individuale depășește limitele specificate, întreaga piesă este neconformă.

Când evaluați atelierele locale de prelucrare mecanică sau companiile specializate în prelucrarea de precizie, întrebați-vă despre implementarea lor a controlului statistic al proceselor (SPC). Înregistrează acestea caracteristicile critice în timp real? Pot furniza date Cpk care să demonstreze stabilitatea procesului? Furnizorii care aplică un SPC riguros, cum ar fi unitățile certificate IATF 16949, livrează în mod constant componente cu toleranțe ridicate pe întreaga durată a seriei de producție — sprijinind atât nevoile de prototipare, cât și cele de producție în masă.

Evaluarea scalabilității producției

Proiectul dumneavoastră poate începe cu cinci prototipuri, dar ce se întâmplă când aveți nevoie de 5.000 de piese de producție? Nu fiecare atelier CNC din apropierea dumneavoastră poate efectua cu succes această tranziție. Evaluarea scalabilității înainte de plasarea comenzilor inițiale previne schimbările dureroase de furnizori în mijlocul proiectului.

Indicatorii cheie ai scalabilității includ:

• Capacitatea echipamentului: Existența mai multor mașini cu capacitate similară permite producția paralelă. Atelierele dotate cu o singură mașină creează gâturi de sticlă atunci când cerința crește.
• Capabilități de Automatizare: Alimentatoarele cu bară, schimbătoarele de paletă și sistemele de încărcare robotizată extind capacitatea de producție fără creșteri proporționale ale forței de muncă.
• Standardizarea dispozitivelor: Furnizorii care documentează și stochează dispozitivele utilizate în rulările de prototip pot trece rapid la producție fără a fi nevoie de reinginerie a configurațiilor.
• Lanțurile de aprovizionare cu materiale: Relațiile stabilite cu distribuitorii de materiale asigură disponibilitatea constantă pe măsură ce volumele cresc.
• Scalabilitatea sistemului de calitate: Metodele de eșantionare statistică permit inspecții eficiente la volumele de producție, fără a măsura fiecare piesă individual.

Conform cercetarea privind evaluarea furnizorilor capacitățile tehnice și capacitatea de producție trebuie să corespundă nevoilor dumneavoastră actuale și viitoare. Un furnizor perfect adaptat pentru prototipuri unice s-ar putea confrunta cu dificultăți în ceea ce privește consistența și eficiența necesare pentru volumele de producție.

Întrebați direct furnizorii potențiali: „Dacă avem nevoie să trecem de la 10 unități la 1.000 de unități, ce modificări vor interveni în procesul dumneavoastră?”. Răspunsul dezvăluie maturitatea planificării lor de producție și eventualele restricții ale capacității.

Evaluarea comunicării și a promptitudinii

Capacitatea tehnică nu înseamnă nimic dacă nu puteți contacta furnizorul dumneavoastră în momentul apariției problemelor. Calitatea comunicării distinge, de obicei, partenerii excepționali de cei care generează frustrare.

Evaluați acești factori de comunicare în timpul procesului de ofertare:

• Timp de răspuns: Cât de repede confirmă ei recepția întrebărilor dumneavoastră? Răspunsurile în aceeași zi indică o orientare clară către client; întârzierile de o săptămână sugerează probleme de capacitate sau o organizare deficitară.
• Implicarea tehnică: Vă pun ei întrebări de clarificare privind aplicația dumneavoastră? Furnizorii care înțeleg utilizarea finală a produsului dumneavoastră pot propune îmbunătățiri; cei care ofertează doar pe baza desenelor pierd oportunitățile de optimizare.
• Calitatea feedback-ului DFM: Feedback-ul detaliat privind realizabilitatea fabricației demonstrează expertiză. Răspunsurile generice de tipul „arată bine” sugerează o analiză superficială.
• Actualizări proactive: Vă informează ei despre modificările de program înainte ca termenele limită să expire, sau doar atunci când îi contactați pentru a afla starea de fapt?
• Rezolvarea problemelor: Cum gestionează ei problemele? Asumarea greșelilor și propunerea de soluții construiesc încrederea; evitarea responsabilității distruge relațiile.

Faza de ofertare servește ca o probă a comunicării în producție. Dacă obținerea unor răspunsuri este dificilă înainte de plasarea comenzii, imaginați-vă frustrarea pe care o veți simți atunci când așteptați piese critice.

Semne de alarmă la alegerea unui furnizor

Experiența arată că anumite semne de avertizare prezic probleme viitoare. Aveți grijă de acești indicatori atunci când evaluați companiile specializate în prelucrarea de precizie:

• Prețuri semnificativ sub cele de piață: Ofertele extrem de scăzute indică adesea compromisuri — materiale inferioare, sărirea etapelor de inspecție sau operatori fără experiență. Ceea ce plătiți este ceea ce obțineți.
• Certificări vagi sau absente: Afirmațiile privind «eforturile de obținere» a unei certificări sau incapacitatea de a furniza documentația corespunzătoare sugerează că sistemele de calitate nu sunt, de fapt, implementate.
• Fără feedback DFM: Furnizorii care acceptă orice proiect fără observații fie nu dispun de expertiză, fie nu își doresc suficient de mult să vă ajute să reușiți.
• Refuzul de a furniza mostre: Furnizorii de renume își doresc comenzi de probe care să demonstreze capacitățile lor. Rezerva față de astfel de comenzi sugerează îngrijorări legate de propria lor calitate.
• Practici slabe de documentare: Furnizorii care nu pot furniza rapoarte de inspecție, certificate de materiale sau documentație privind procesele nu dispun de sistemele necesare pentru asigurarea unei calități constante.
• Canale limitate de comunicare: Contactul exclusiv prin e-mail, fără asistență telefonică, creează întârzieri periculoase în cazul apariției unor probleme urgente.
• Nu sunt disponibile referințe: Furnizorii stabiliți au clienți satisfăcuți care sunt dispuși să ofere referințe. Lipsa referințelor indică fie lipsa unui istoric de activitate, fie clienți nemulțumiți.

Pași practici de evaluare

Înainte de a plasa comenzi semnificative către orice furnizor, urmați acest proces de evaluare:

1. Solicitați piese eșantion: Comandați o cantitate mică — chiar și unul sau două bucăți — înainte de a plasa comenzile de producție. Evaluați precizia dimensională, calitatea finisajului superficial și grijă acordată ambalării.
2. Examinați rapoartele de inspecție: Cereți datele de inspecție dimensională pentru piesele eșantion. Rapoartele trebuie să indice clar valorile măsurate față de specificații, metodele de măsurare și eventualele abateri.
3. Verificați certificatele: Contactați organismul de certificare pentru a confirma valabilitatea certificatului. Există certificate frauduloase — aveți încredere, dar verificați.
4. Vizitați instalațiile atunci când este posibil: Pentru relații continue semnificative, vizitele la instalații evidențiază starea echipamentelor, gradul de organizare și capacitatea forței de muncă—aspecte pe care fotografiile nu le pot transmite.
5. Verificați referințele: Contactați clienții existenți din industrii similare. Întrebați-vă despre consistența calității, promptitudinea comunicării și modul în care furnizorul gestionează problemele.
6. Începeți cu mici comenzi și extindeți treptat: Plasați comenzile inițiale cu un risc acceptabil. Extindeți volumul pe măsură ce furnizorul demonstrează o performanță constantă.

Găsirea partenerului de producție potrivit necesită o investiție inițială — dar această investiție aduce dividende în cadrul fiecărui proiect ulterior. Un furnizor care deține certificatele adecvate, aplică în mod riguros controlul statistic al proceselor (SPC), dispune de o capacitate scalabilă și menține o comunicare operativă devine un avantaj competitiv, nu o problemă de achiziții.

Cu criteriile de evaluare a furnizorilor stabilite, ultima considerație implică înțelegerea modului în care cerințele specifice industriei modelează aplicațiile de prelucrare CNC personalizate — de la trasabilitatea în domeniul aerospațial până la biocompatibilitatea în domeniul medical și consistența producției în domeniul automotive.

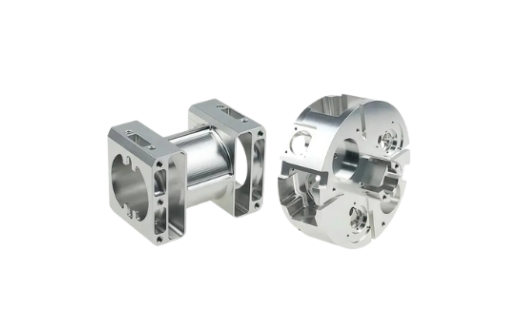

Aplicații industriale și cerințe specializate

Fiecare industrie care se bazează pe prelucrarea CNC personalizată aduce cerințe unice pe linia de producție. Ceea ce funcționează pentru o consolă aerospațială eșuează spectaculos pentru un implant medical. Toleranțele acceptabile în electronica de consum ar fi respinse imediat de auditorii de calitate din domeniul automotive. Înțelegerea acestor cerințe specifice industriei vă ajută să specificați materialele, toleranțele și certificatele potrivite — evitând în același timp greșelile costisitoare care apar din gândirea bazată pe soluții universale.

Aceste cerințe specializate nu adaugă doar hârtie. Ele modelează fundamental modul în care piesele sunt proiectate, fabricate, inspectate și documentate. Cunoașterea cerințelor specifice industriei dumneavoastră vă pune într-o poziție favorabilă pentru a comunica eficient cu furnizorii și pentru a lua decizii informate privind achiziții.

Cerințe pentru prelucrarea mecanică aeronautică

Când componente zboară la 35.000 de picioare sau orbitează în spațiu, eșecul nu este o opțiune. Prelucrarea CNC pentru domeniul aerospațial reprezintă cea mai exigentă aplicație a fabricației de precizie, combinând materiale exotice, toleranțe extreme și cerințe de documentare care urmăresc fiecare aspect al producției.

Conform datelor din industrie, avioanele moderne conțin între 2 și 3 milioane de piese prelucrate cu precizie. Fiecare componentă trebuie să funcționeze impecabil în condiții de variații de temperatură de la -65°F până la +350°F (-54°C până la +177°C), variații de presiune de la 0,2 la 1,2 atm și solicitări mecanice care ar distruge materiale mai puțin rezistente.

Ce diferențiază prelucrarea aerospațială de fabricația standard?

• Materiale exotice: Aliajele de titan (Ti-6Al-4V), superaliajele Inconel și gradele specializate de aluminiu, cum ar fi 7075-T6, domină aplicațiile aeronautice. Aceste materiale rezistă temperaturilor și eforturilor extreme, dar necesită scule specializate și parametri mai lenti de prelucrare prin așchiere. Nitronic 60, un oțel inoxidabil întărit cu azot, este utilizat în aplicații cu uzură ridicată, acolo unde oțelul inoxidabil standard nu oferă performanțe satisfăcătoare.
• Toleranțe extreme: Deși prelucrarea standard asigură o toleranță de ±0,005 inch, prelucrarea precisă aeronautică oferă constant o toleranță de ±0,0001 inch sau mai bună. Profilurile aerodinamice ale paletelor de turbină, carcasele motoarelor și consolele structurale necesită toate acest nivel de precizie.
• Certificare AS9100: Această normă de calitate specifică industriei aeronautice adaugă 105 cerințe suplimentare față de ISO 9001, acoperind managementul riscurilor, controlul configurației și siguranța produselor. Fiecare furnizor din lanțul de aprovizionare aeronautic trebuie să mențină o certificare valabilă în prezent.
• Trasabilitate completă: Certificările privind materialele, înregistrările tratamentelor termice, datele de inspecție și calificările operatorilor trebuie să asocieze fiecare piesă finită cu originea sa din materialele brute. Această documentație permite un răspuns rapid în cazul apariției unor probleme de calitate în exploatare.

Cerințele privind finisajul suprafeței adaugă un alt nivel de complexitate. Suprafețele aerodinamice specifică, de obicei, o rugozitate Ra de 16–32 μin, în timp ce suprafețele de contact ale lagărelor necesită o rugozitate Ra de 4–8 μin. Imperfecțiunile microscopice pot deveni puncte de concentrare a tensiunilor în timpul zborului, făcând din calitatea suprafeței un factor critic pentru siguranță.

Prelucrarea CNC pe cinci axe a devenit standardul de aur în fabricarea componentelor aeronautice. Spre deosebire de mașinile pe trei axe, sistemele pe cinci axe adaugă două axe de rotație, permițând accesul complet la piesa de prelucrat din practic orice unghi. Această capacitate reduce timpul de configurare cu până la 92 % comparativ cu metodele tradiționale, în timp ce îmbunătățește precizia pe suprafețele complexe conturate.

Producere de componente automobile

Producția automotive funcționează la o scară diferită față de cea aerospace — volume mai mari, presiune constantă asupra costurilor și toleranță zero pentru perturbări în producție. Atunci când o linie de asamblare care produce zilnic 1.000 de vehicule depinde de componentele dvs., consecvența devine prioritatea supremă.

Cadrul de calitate al industriei auto se concentrează pe certificarea IATF 16949. Conform Smithers , acest standard stabilește cerințe stricte pentru sistemele de management al calității, concepute pentru a asigura îmbunătățirea constantă a calității produselor și serviciilor. Elementele cheie includ:

• Prevenirea defectelor: În loc să inspecționeze calitatea în produse, IATF 16949 pune accent pe controalele procesului care previn apariția defectelor
• Controlul Statistic al Procesului (SPC): Monitorizarea în timp real a caracteristicilor critice asigură că procesele rămân capabile pe întreaga durată a ciclurilor de producție
• Analiza Modurilor de Defecțiune și a Efectelor (FMEA): Identificarea sistematică a riscurilor și reducerea acestora înainte de începerea producției
• Managementul lanțului de aprovizionare: Canale clare de comunicare cu furnizorii și audituri regulate ale proceselor furnizorilor

Prelucrarea aluminiului domină aplicațiile din industria auto — blocurile motor, carcasele de transmisie și componentele structurale beneficiază de raportul ridicat rezistență/greutate al aluminiului. Cercetările arată că reducerea masei unui vehicul cu 100 de lire sterline (aprox. 45,4 kg) economisește aproximativ 14.000 de galoane (aprox. 52.996 de litri) de combustibil pe an, ceea ce generează o presiune constantă pentru utilizarea materialelor mai ușoare.

Furnizori specializați precum Shaoyi Metal Technology sprijină lanțurile de aprovizionare auto cu componente de precizie, inclusiv ansambluri de suspensie și bucși metalice personalizate. Certificarea IATF 16949 și implementarea riguroasă a controlului statistic al proceselor (SPC) le permit livrarea de componente cu toleranțe strânse, în termene de livrare de până la o zi lucrătoare — sprijinind atât nevoile de prototipare rapidă, cât și cele de producție în masă.

Componentele din bronz prelucrate prin frezare CNC servesc aplicații esențiale de lagăre și bucși în întreaga transmisie auto. Aliajele de bronz oferă o rezistență excepțională la uzură, combinate cu proprietăți autolubrifiate care prelungesc durata de viață a componentelor în medii cu frecare ridicată.

Standarde de precizie pentru dispozitive medicale

Prelucrarea medicală ocupă un domeniu unic în care precizia fabricației influențează direct siguranța pacienților. Conform experților din domeniu, chiar și defectele minore ale componentelor medicale pot duce la situații care pun viața în pericol, exercitând o presiune enormă asupra producătorilor pentru a obține rezultate perfecte de fiecare dată.

Ce diferențiază prelucrarea CNC medicală de celelalte industrii?

• Cerințe de biocompatibilitate: Materialele care intră în contact cu țesutul uman trebuie să treacă teste riguroase conform standardelor ISO 10993. Titanul, prelucrarea oțelului inoxidabil 316L și plasticul PEEK domină aplicațiile implantabile, deoarece nu declanșează reacții biologice adverse.
• Certificare ISO 13485: Acest standard de calitate specific domeniului medical reglementează controalele de proiectare, validarea proceselor și urmărirea pe întreaga durată de viață a produsului.
• Conformitatea cu FDA: Reglementarea FDA privind sistemul de calitate (21 CFR Partea 820) adaugă cerințe specifice Statelor Unite, inclusiv dosarele istorice de proiectare și documentarea completă
• Considerente legate de sterilitate: Componentele trebuie să reziste ciclurilor repetate de sterilizare—autoclavare, radiație gamma sau oxid de etilen—fără a se degrada

Toleranțele pentru componentele medicale ajung adesea la ±0,0001" (2,54 micrometri) pentru caracteristici critice, cum ar fi interfețele implanturilor chirurgicale. Serviciile de prelucrare a aliajului Kovar acoperă aplicații specializate care necesită proprietăți controlate de dilatare termică, în special în dispozitivele medicale electronice, unde stabilitatea dimensională pe întreaga gamă de temperaturi este esențială.

Starea suprafeței influențează direct atât funcționalitatea, cât și siguranța. Implanturile ortopedice pot necesita suprafețe deliberat texturate pentru a stimula integrarea osoasă, în timp ce instrumentele chirurgicale necesită finisaje extrem de netede (0,1–0,4 μm Ra) pentru a preveni trauma tisulară și pentru a permite o sterilizare corespunzătoare.

Cerințele privind documentația depășesc pe cele ale oricărei alte industrii. Fiecare componentă trebuie să poată fi urmărită până la loturile specifice de materiale, datele de fabricație, operatorii, echipamentele și rezultatele inspecțiilor. Această urmăribilitate completă permite o reacție rapidă în cazul apariției unor probleme de siguranță după implantare.

Aplicații în industria electronică

Fabricarea electronicelor necesită prelucrare precisă pentru gestionarea termică, protecția împotriva interferențelor electromagnetice (EMI) și componente structurale care protejează circuitele sensibile. Deși toleranțele pot fi mai puțin stricte decât în domeniul aerospace, combinația dintre cerințele privind materialele și specificațiile funcționale creează provocări unice.

Principalele aplicații electronice includ:

• Radiatoare și management termic: Componentele din aluminiu și cupru disipează căldura generată de procesoare și de electronica de putere. Geometriile complexe ale aripioarelor maximizează suprafața de răcire, în timp ce se încadrează în limitele strânse ale dimensiunilor de ambalare.
• Carcase de protecție împotriva interferențelor electromagnetice/radiofrecvență (EMI/RFI): Carcasele prelucrate cu precizie, cu trasee controlate de conductivitate, previn interferențele electromagnetice care ar putea perturba circuitele sensibile sau care ar putea scăpa în mediul înconjurător.
• Carcase pentru conectori: Caracteristicile cu toleranță strânsă asigură conexiuni electrice fiabile pe parcursul a mii de cicluri de cuplare.
• Echipamente pentru semiconductori: Sistemele de manipulare a wafere-lor, camerele de vid și modulele de proces necesită o curățenie excepțională, alături de precizie dimensională.

Selectarea materialelor echilibrează conductivitatea termică, greutatea și costul. Aluminiul 6061 este utilizat în majoritatea aplicațiilor generale. Cuprul oferă performanțe termice superioare, dar implică un cost mai mare al materialului și o dificultate crescută în prelucrare. Aliajele speciale răspund unor cerințe specifice de conductivitate sau de ecranare.

Cum influențează cerințele industriale deciziile dumneavoastră

Comparația de mai jos evidențiază modul în care diferitele industrii influențează considerentele cheie de fabricație:

Factor	Aerospațial	Automotive	Medical	Electronice
Certificare principală	AS9100	IATF 16949	ISO 13485	ISO 9001 (nivel de bază)
Materiale tipice	Titan, Inconel, aluminiu 7075	aluminiu 6061, oțel, bronz	Titan, oțel inoxidabil 316L, PEEK	Aluminiu, aliaje de cupru
Așteptări privind toleranțele	caracteristici critice de ±0,0001"	±0,001" până la ±0,005"	±0,0001" pentru implanturi	±0,002" până la ±0,005"
Nivel de documentație	Trasabilitate completă, verificare inițială a piesei (FAI)	Date SPC, procesul de aprobari pentru piese de producție (PPAP)	Istoric complet al dispozitivului	Rapoarte standard de inspecție
Profil de volum	Volum scăzut-mediu, mix ridicat	Volum ridicat, consistența este esențială	Volum scăzut-mediu, zero defecțiuni	Volum mediu-ridicat, cicluri rapide

Înțelegerea cerințelor specifice ale industriei dumneavoastră permite o selecție mai inteligentă a furnizorilor, specificații mai precise și așteptări mai realiste privind termenele. Un furnizor perfect adaptat pentru producția automotive s-ar putea să nu dispună de sistemele de documentare pe care le impune industria aerospațială. Producătorii de dispozitive medicale au nevoie de parteneri care înțeleg testarea biocompatibilității și conformitatea cu reglementările FDA—capacități irelevante pentru electronica de consum.

Când evaluați serviciile de prelucrare CNC personalizate pentru aplicații specifice unei anumite industrii, verificați dacă furnizorii potențiali dețin certificatele relevante, demonstrează experiență cu materialele necesare și pot furniza documentația pe care sistemul dumneavoastră de calitate o cere. Partenerul potrivit înțelege nu doar modul în care se prelucrează piesele dumneavoastră, ci și motivul pentru care există cerințele industriei dumneavoastră — precum și modul de a le îndeplini în mod constant în cadrul fiecărei serii de producție.

Întrebări frecvente despre serviciile de prelucrare CNC personalizate

1. Care este diferența dintre serviciile standard și cele personalizate de prelucrare CNC?

Prelucrarea standard prin frezare CNC produce volume mari de piese identice, utilizând specificații predeterminate, optimizate pentru eficiență. Serviciile de prelucrare personalizată prin frezare CNC adoptă o abordare adaptată, acceptând dimensiuni neobișnuite, geometrii unice, materiale specializate și toleranțe extrem de strânse. Furnizorii personalizați dețin, de asemenea, certificate specifice industriei, cum ar fi AS9100 pentru domeniul aerospațial sau ISO 13485 pentru dispozitive medicale, ceea ce le permite să servească proiecte cu cerințe speciale de conformitate pe care operațiunile standard nu le pot îndeplini.

2. Cum obțin o ofertă de prelucrare prin frezare CNC online?

Pentru a obține un deviz online pentru prelucrarea prin frezare CNC, pregătiți fișierele CAD în format STEP (preferat) sau IGES, asigurându-vă că unitățile de măsură sunt corecte și că geometria este etanșă. Încărcați fișierele pe platformele furnizorilor, cum ar fi cele oferite de producătorii certificați. Includeți specificațiile privind materialele, toleranțele, finisajele de suprafață și cantitățile. Furnizorii certificați IATF 16949, precum Shaoyi Metal Technology, oferă devize rapide, cu termene de livrare de la o zi lucrătoare pentru componente auto și de precizie.

3. Ce materiale sunt cele mai potrivite pentru piesele prelucrate prin frezare CNC?

Selectarea materialului depinde de cerințele aplicației dumneavoastră. Aluminiul 6061 oferă o prelucrabilitate excelentă și o relație cost-eficiență ridicată pentru suporturi și carcase. Aluminiul 7075 oferă rezistență de calitate aerospațială. Oțelul inoxidabil 304/316 asigură rezistență la coroziune pentru aplicații medicale și marine. Plasticele inginerești, cum ar fi Delrin, se remarcă în aplicațiile de lagăre cu frecare redusă, în timp ce aliajele de bronz sunt utilizate pentru bucșe supuse unor uzuri intense. Alegeți întotdeauna materialul în funcție de cerințele funcționale, evitând specificarea excesivă.

4. Cum pot reduce costurile de prelucrare CNC fără a sacrifica calitatea?

Reduceți costurile prin relaxarea toleranțelor pentru caracteristicile necritice la valoarea standard de ±0,005 inch, alegând materiale ușor disponibile, cum ar fi aluminiul 6061, simplificând geometriile pentru a minimiza timpul de prelucrare mecanică și proiectând piesele pentru dimensiunile standard ale sculelor. Comandarea unor loturi mai mari repartizează costurile de configurare pe un număr mai mare de piese. Trimiterea fișierelor CAD gata pentru producție elimină întârzierile cauzate de ciclurile de clarificare. Colaborarea cu furnizori certificați asigură calitatea, în timp ce procesele lor eficiente mențin costurile competitive.

5. Ce certificate ar trebui să căutăm la un furnizor de prelucrare CNC?

ISO 9001 servește ca certificare de bază pentru managementul calității. Aplicațiile aeronautice necesită AS9100 pentru trasabilitate și gestionarea riscurilor. Proiectele din domeniul automotive impun IATF 16949, care pune accent pe controlul statistic al proceselor și prevenirea defectelor — furnizori precum Shaoyi Metal Technology, care dețin această certificare, livrează componente de înaltă precizie, cu toleranțe stricte. Producția dispozitivelor medicale necesită ISO 13485 pentru biocompatibilitate și trasabilitate completă. Verificați întotdeauna certificările direct cu organismele emitente.
