Ce înseamnă de fapt prelucrarea personalizată prin frezare CNC

V-ați căutat vreodată „frezare CNC în apropierea mea” și v-ați întrebat dacă proiectul dumneavoastră necesită, de fapt, lucrări personalizate? Nu sunteți singur. Termenul „prelucrare personalizată prin frezare CNC” este folosit frecvent, dar înțelegerea a ceea ce face o prelucrare cu adevărat „personalizată” vă poate economisi timp, bani și evita frustrările în etapa de planificare a următorului proiect.

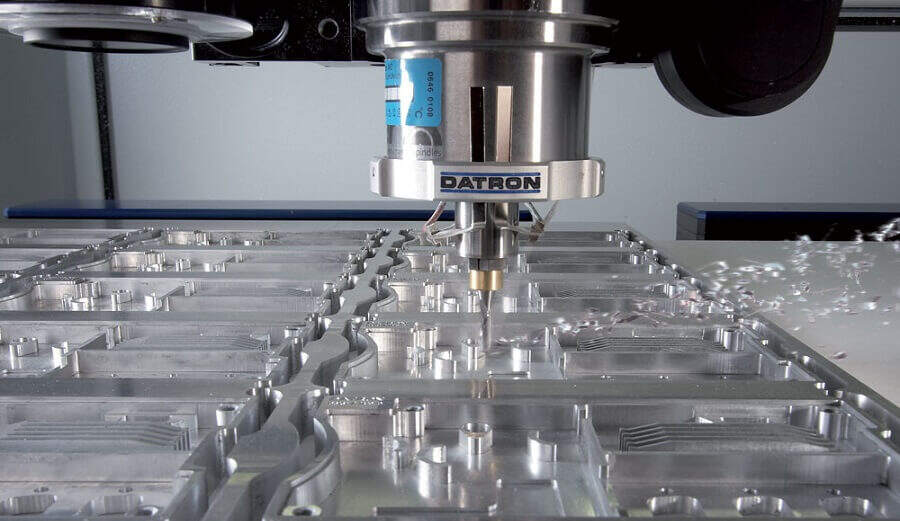

În esență, prelucrarea personalizată prin frezare CNC implică utilizarea tehnologiei de comandă numerică computerizată pentru a crea piese cu o precizie ridicată pe baza specificațiilor dumneavoastră unice. Spre deosebire de componentele standard pe care le puteți găsi într-un catalog, piesele prelucrate personalizat sunt proiectate și fabricate special pentru a îndeplini exact cerințele aplicației dumneavoastră particulare. Inginerii introduc fișiere CAD detaliate în mașinile CNC, care apoi taie, forțează și frezează materialele conform specificațiilor precise ale dumneavoastră.

Gândiți-vă la această comparație: piesele standard sunt ca și cum ați cumpăra haine dintr-un magazin, în timp ce prelucrarea CNC personalizată este ca și cum ați angaja un croitor pentru a crea ceva special pentru dumneavoastră.

Ce face prelucrarea CNC personalizată

Distincția dintre lucrările standard și cele personalizate se reduce la o întrebare fundamentală: poate îndeplini o componentă existentă, disponibilă pe piață, sarcina respectivă? Atunci când răspunsul este negativ, v-ați aflat în domeniul lucrărilor personalizate.

Prelucrarea personalizată prin mașini-unelte implică de obicei:

• Geometrii unice care nu există în cataloagele standard
• Toleranțe specifice adesea cu toleranțe foarte strânse, de până la ±0,001" pentru aplicațiile de prelucrare CNC de precizie
• Materiale specializate precum titanul, PEEK-ul sau aliaje exotice
• Proiecte proprietare protecționate de proprietatea intelectuală a dumneavoastră

Această abordare se dovedește ideală pentru prototipare sau volume mici până la medii de producție, făcând din prelucrarea CNC soluția preferată pentru industrii care necesită toleranțe exacte și componente extrem de specializate, inclusiv domeniile medical, aerospațial, apărare și optică.

Piese standard vs. Soluții personalizate

Deci, când are proiectul dumneavoastră nevoie reală de lucrări personalizate, comparativ cu achiziționarea unui produs standard? Iată principalele scenarii în care prelucrarea CNC personalizată devine esențială:

• Prototipare rapidă: Când aveți nevoie să testați un concept sau să ajustați un design, fabricarea personalizată oferă o metodă rapidă și precisă de a aduce ideea dumneavoastră la viață
• Producție în cantități mici și serii limitate: Dacă produsul dumneavoastră nu necesită mii de piese, prelucrarea permite producerea exact a ceea ce aveți nevoie, fără investiții masive în echipamente de tipar
• Componente de înaltă precizie: Industrii precum cea a dispozitivelor medicale, aerospace și apărare impun toleranțe pe care piesele standard nu le pot îndeplini
• Cerințe speciale privind materialele: Când componenta dumneavoastră necesită materiale exotice, cum ar fi Delrin, PEEK sau titan, fabricarea personalizată este adesea singura opțiune viabilă

Pe de altă parte, dacă proiectul dumneavoastră implică o producție în volum mare a unor geometrii simple, cu materiale standard și toleranțe largi, metodele de producție în masă pot dovedi o soluție mai rentabilă. Cheia constă în a alege metoda de producție potrivită pentru cerințele reale ale proiectului, nu în a aplica în mod automat o anumită abordare.

Înțelegerea acestei distincții de la început vă ajută să comunicați mai eficient cu atelierele de prelucrare mecanică și vă asigură că investiți în abordarea de fabricație potrivită pentru nevoile specifice ale dumneavoastră.

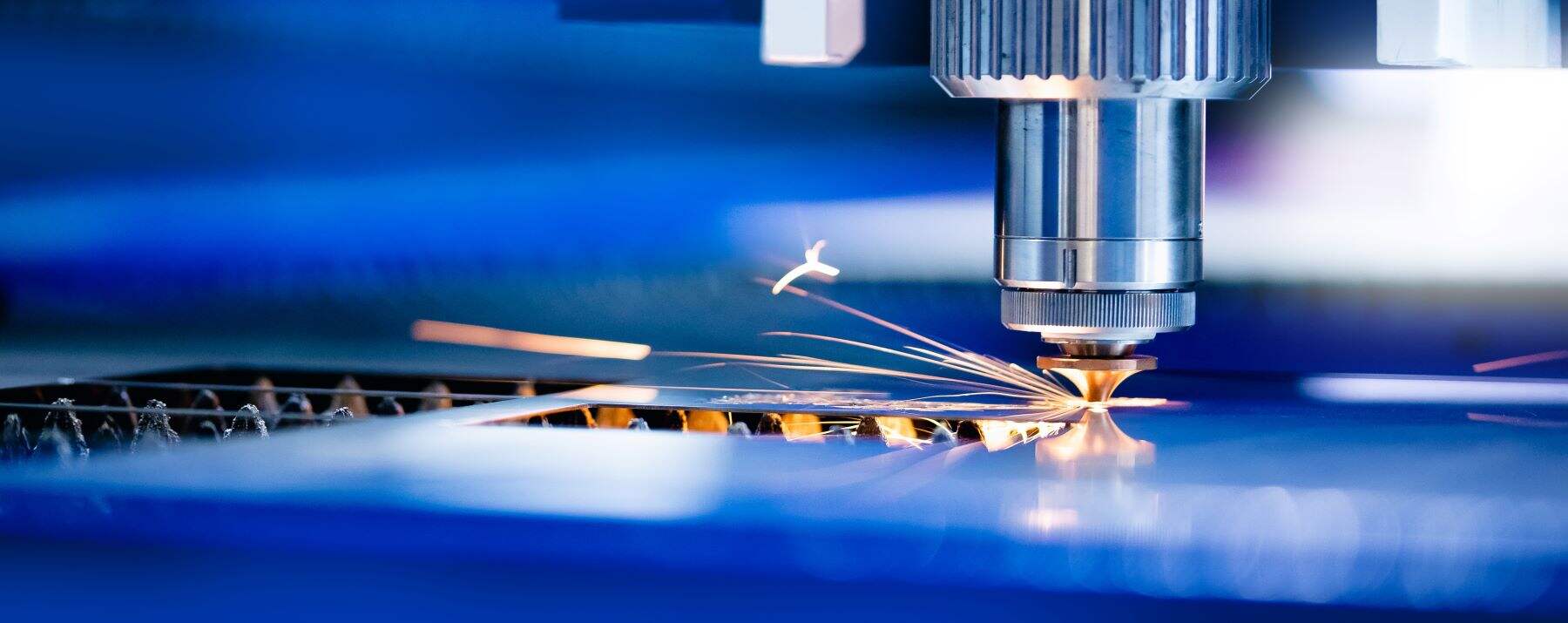

Înțelegerea proceselor CNC de frezare, strunjire și frezare cu router

Acum că știți când are sens să recurgeți la lucrări personalizate, următoarea întrebare este: ce proces trebuie să utilizați? Frezarea, strunjirea și frezarea pe contur (routing) se încadrează toate sub umbrela CNC, dar fiecare funcționează în mod diferit și este excelentă în anumite sarcini. Alegerea unui proces nepotrivit poate duce la costuri inutile, la termene de livrare prelungite sau la piese care nu respectă specificațiile dumneavoastră.

Să analizăm modul în care funcționează fiecare proces și când trebuie să-l folosiți pentru proiectul dumneavoastră personalizat.

Frezarea CNC pentru geometrii complexe

Imaginați-vă un instrument de tăiat în rotație care îndepărtează materialul dintr-un bloc care rămâne perfect imobil. Aceasta este prelucrarea prin frezare CNC în acțiune. Instrumentul rotativ se deplasează de-a lungul mai multor axe, în mod obișnuit X, Y și Z, pentru a elimina materialul strat cu strat și a dezvălui forme tridimensionale complexe.

Componentele prelucrate prin frezare CNC sunt ideale atunci când proiectul dumneavoastră include:

• Suprafețe plane cu degajări sau canale
• Elemente unghiulare și profiluri conturate
• Găuri la diverse unghiuri
• Geometrii 3D complexe care necesită tăiere CNC pe mai multe axe

Acest proces prelucrează o gamă largă de materiale, de la aluminiu și oțel până la plastice de inginerie și titan. Atunci când piesa dumneavoastră necesită toleranțe strânse pentru caracteristici intricate, frezarea oferă, de obicei, precizia de care aveți nevoie. Totuși, rețineți că frezarea poate fi mai lentă pentru piese rotunde simple comparativ cu alte metode.

Strunjire CNC pentru componente cilindrice

Strunjirea CNC inversează rolurile. În locul unui instrument de tăiat în rotație, piesa de prelucrat se rotește la viteză mare, în timp ce un instrument de tăiat staționar modelează materialul imaginați-vă o roată de olar, dar realizată din metal și cu precizie controlată de computer.

Aceasta face ca serviciile de strunjire CNC să fie alegerea preferată pentru:

• Arbori și axe
• Bucșelor și manșoanelor
• Elemente de Asamblare Filetate
• Orice componentă cu simetrie de rotație

Deoarece piesa de prelucrat se rotește continuu în fața sculei, strunjirea CNC produce caracteristici cilindrice mai rapid decât orice tip de frezare. De asemenea, este de obicei mai rentabilă pentru piesele rotunde, deoarece procesul creează în mod natural suprafețe netede și concentrice, fără a fi necesară repoziționarea piesei de prelucrat.

Când să alegeți frezarea cu router în loc de frezare

Ce este, de fapt, frezarea cu router CNC și cum diferă de frezare? Ambele folosesc scule de tăiere rotative, dar routerele sunt concepute pentru viteză pe materiale mai moi, nu pentru precizie pe metale.

Routerele CNC au cadre mai ușoare și viteze mai mari ale axului principal, ceea ce le face ideale pentru:

• Lemn și placaj
• Spumă și materiale compozite
• Plastice și Acrile
• Materiale în foi care necesită decupări rapide

Dacă proiectul dvs. implică frezarea CNC a lemnului sau tăierea unor panouri mari din materiale mai puțin dure, frezarea oferă rezultate mai rapide și la un cost mai scăzut. Totuși, construcția mai ușoară a mașinii determină o vibrație mai mare și o precizie mai redusă comparativ cu frezarea clasică. Pentru piese metalice care necesită toleranțe strânse, rămâneți la frezarea clasică.

Compararea opțiunilor de proces

Tabelul de mai jos rezumă modul în care aceste trei procese de frezare CNC și frezare clasică se compară în funcție de factorii cheie:

Factor	Frezare CNC	Frezare CNC	Frezare CNC
Cel Mai Bine Pentru	Forme complexe 3D, piese prismatice	Componente cilindrice și rotative	Materiale în foaie, substraturi moi
Compatibilitatea materială	Metale, plásticuri, compozite	Metale, Plastice	Lemn, spumă, materiale plastice, compozite
Toleranță Realizabilă	±0,001" până la ±0,005"	±0,001" până la ±0,005"	±0,005" până la ±0,010"
Calitatea finisajului superficial	Excelentă (Ra 16–125 μin)	Excelentă (Ra 16–125 μin)	Bună (Ra 63–250 μin)
Viteza de productie	Moderat	Rapid pentru piese rotunde	Foarte rapid pentru materiale moi
Cost relativ	Mai mare	Mai scăzută pentru piese cilindrice	Cea mai scăzută pentru materialele potrivite

Încă nu sunteți sigur ce proces se potrivește proiectului dumneavoastră? Începeți prin a examina geometria piesei. În mare parte rotundă, cu simetrie de rotație? Strunjirea este răspunsul. Contururi complexe, degajări sau elemente înclinate? Frezarea le prelucrează cel mai bine. Lucrați cu lemn, spumă sau materiale plastice în foi? Rularea (routing) finalizează lucrarea mai rapid și mai ieftin.

După ce ați ales procesul, următoarea decizie esențială constă în selectarea materialului potrivit pentru a îndeplini cerințele de performanță.

Selectarea materialului potrivit pentru piesele personalizate

Ați identificat proiectul ca fiind unul personalizat și ați ales procesul de prelucrare mecanică potrivit. Acum vine o decizie care poate determina succesul sau eșecul performanței piesei: selecția materialului. Dacă alegeți un material nepotrivit, veți obține componente care cedează prematur, sunt prea costisitoare de prelucrat sau pur și simplu nu îndeplinesc specificațiile dumneavoastră.

Provocarea? Majoritatea listelor de materiale pentru prelucrarea CNC enumeră doar opțiunile, fără a explica motivul pentru care ați alege unul în locul altuia. Să schimbăm acest lucru prin construirea unui cadru practic pentru potrivirea materialelor cu cerințele dumneavoastră reale.

Metale pentru rezistență și durabilitate

Când aplicația dumneavoastră necesită integritate structurală, rezistență la temperatură sau o durată lungă de funcționare, metalele oferă, în general, soluții adecvate. Totuși, nu toate metalele se prelucrează în același mod sau au același cost.

Aliaje de aluminiu reprezintă materialele de bază pentru prelucrarea aluminiului. Sunt ușoare, conductoare termic, iar prelucrarea lor pe echipamente CNC este excelentă. Aliajul 6061 oferă o sudabilitate excelentă și o rezistență moderată, fiind ideal pentru componente structurale. Aveți nevoie de o rezistență mai mare? Aliajul 7075, îmbunătățit cu zinc și magneziu, oferă o rezistență la tractiune de aproximativ 540 MPa, păstrând în același timp o bună prelucrabilitate.

Clase de oțel pasul care se face atunci când durabilitatea și capacitatea de încărcare sunt cele mai importante. Oțelul carbon C45 oferă o duritate ridicată și o rezistență crescută la oboseală pentru aplicații de precizie. În mediile cu risc de coroziune, oțelul inoxidabil 316 (care conține molibden) rezistă acizilor clorici și menține stabilitatea la temperaturi ridicate. Compromisul? Oțelurile necesită în general viteze de așchiere mai lente și scule mai robuste decât aluminiul.

Bronz cnc se remarcă în aplicațiile care necesită rezistență la uzură și frecare redusă. Prelucrarea bronzului produce piese ideale pentru bucși, lagăre și suprafețe glisante, unde are loc contactul metal-pe-metal. Bronzul oferă, de asemenea, o excelentă rezistență la coroziune în medii marine și se prelucrează curat, cu burri minime.

Materiale plastice pentru aplicații specializate

Nu presupuneți că materialele plastice sunt pur și simplu «alternative mai ieftine» față de metale. Plasticul de inginerie rezolvă probleme pe care metalele nu le pot rezolva, de la izolare electrică până la rezistență chimică.

Plasticul Delrin (polioximetilenul) se numără printre cele mai populare alegeri pentru piesele plastice prelucrate prin așchiere. Acest material Delrin oferă o stabilitate dimensională excepțională, coeficient de frecare scăzut și o rezistență excelentă la uzură. Se prelucrează curat, păstrează toleranțe strânse și este ideal pentru roți dințate, lagăre și componente mecanice de precizie.

Nylonul prelucrabil oferă o rezistență excepțională la impact și o durabilitate ridicată la oboseală. La prelucrarea naylonului, obțineți proprietăți auto-lubrifianțe și o rezistență excelentă la agenții chimici. Totuși, naylonul absoarbe umiditatea din aer, ceea ce provoacă modificări dimensionale. Proiectați în consecință sau specificați o marcă stabilizată la umiditate.

PEEK (polieter-eter-cetonă) rezistă celor mai extreme condiții de mediu. Păstrează rezistența la temperaturi care depășesc 250 °C, rezistă aproape tuturor substanțelor chimice și oferă o rezistență excepțională la oboseală. Dezavantajul? PEEK costă semnificativ mai mult decât alte materiale plastice și necesită o gestionare atentă a vitezei și a avansului pentru a evita arsurile cauzate de frecare.

Potrivirea materialelor cu cerințele de performanță

Alegerea materialului potrivit înseamnă echilibrarea simultană a mai mulților factori. Tabelul de mai jos compară materialele obișnuite utilizate în prelucrarea prin strunjire cu comandă numerică (CNC) în funcție de proprietățile care contează cel mai mult pentru proiectele personalizate:

Material	Capacitatea de prelucrare	Rezistență	Rezistență la coroziune	Cost relativ	Cele mai bune aplicații
Aluminiu 6061	Excelent	Moderată (310 MPa)	Bun	Scăzut	Suporturi structurale, carcase, prototipuri
Aluminiu 7075	Bun	Ridicată (540 MPa)	Moderat	Mediu	Componente pentru industria aerospațială, dispozitive supuse unor eforturi ridicate
Oțel inoxidabil 316	Moderat	Ridicată (500–700 MPa)	Excelent	Mediu-Mare	Dispozitive medicale, echipamente marine, echipamente pentru industria alimentară
Oțel carbon C45	Bun	Înaltelor	Săraci	Scăzut	Arbori, roți dințate, componente supuse uzurii intense
Bronz	Excelent	Moderat	Excelent	Mediu	Bucși, rulmenți, accesorii marine
Delrin (POM)	Excelent	Moderat	Bun	Scăzut	Roți dințate, role, piese mecanice de precizie
Nylon	Bun	Moderat	Bun	Scăzut	Plăci de uzură, izolatori, piese rezistente la impact
PEEK	Moderat	Înaltelor	Excelent	Foarte sus	Implanturi medicale, sigilii pentru industria aerospațială, prelucrarea substanțelor chimice

În afară de proprietățile menționate mai sus, luați în considerare modul în care alegerea materialului influențează rezultatele practice ale proiectului dumneavoastră:

• Toleranțe: Metalele respectă, în general, toleranțe mai strânse (±0,001" până la ±0,005") decât plasticul (±0,002" până la ±0,010"). Plasticul se dilată la creșterea temperaturii, iar unele tipuri absorb umiditatea, ceea ce provoacă modificări dimensionale.
• Finisaj Suprafață: Aluminiul și Delrin-ul pot fi prelucrate la finișuri excelente, cu un volum minim de operații suplimentare. Oțelul inoxidabil poate necesita operații suplimentare de finisare pentru a obține suprafețe netede.
• Termene de livrare: Materialele frecvent utilizate, cum ar fi aluminiul 6061 și Delrin-ul, sunt, în general, disponibile în stoc la majoritatea atelierelor. Aliajele exotice sau plasticurile speciale pot adăuga zile sau chiar săptămâni de așteptare pentru procurarea materialelor.
• Costuri de prelucrare mecanică: Materialele mai dure necesită viteze de așchiere mai reduse, scule specializate și mai mult timp de funcționare a mașinii. Costul prelucrării mecanice al unei piese din oțel inoxidabil poate fi de două până la trei ori mai mare decât cel al unei piese cu aceeași geometrie realizată din aluminiu.

Când evaluați materialele, începeți întâi cu funcționalitatea. La ce solicitări mecanice, temperaturi și medii va fi supusă piesa dumneavoastră? Apoi, lucrați în sens invers pentru a identifica materialele care îndeplinesc aceste cerințe, rămânând în limita bugetului. Specificarea excesivă a materialelor duce la cheltuieli inutile, iar specificarea insuficientă conduce la defecte.

După ce ați ales materialul, următorul pas constă în comunicarea exactă a gradului de precizie necesar pieselor dumneavoastră prin specificarea toleranțelor și a calității suprafeței.

Toleranțe și finisaje de suprafață demistificate

Ați ales materialul și procesul de prelucrare mecanică. Acum vine etapa în care multe proiecte iau o direcție greșită: specificarea toleranțelor și a calității suprafeței. Dacă acestea sunt stabilite incorect, veți plăti prea mult pentru o precizie de care nu aveți nevoie sau veți primi piese prelucrate care nu se asamblează corect sau nu funcționează corespunzător.

Iată problema: majoritatea atelierelor de prelucrare mecanică presupun că deja înțelegeți notația toleranțelor și valorile Ra. Ele nu explică ce înseamnă, de fapt, ±0,001" pentru proiectul dumneavoastră sau de ce o finisare Ra 32 ar putea fi excesivă pentru aplicația dumneavoastră. Să eliminăm această lacună.

Citirea și specificarea toleranțelor

Toleranțele definesc domeniul acceptabil de variație pentru orice dimensiune a piesei dumneavoastră. Orice proces de fabricație implică un anumit grad de variație, iar toleranțele reprezintă modul în care comunicați ce este acceptabil pentru aplicația specifică dumneavoastră.

Când vedeți ±0,005" pe un desen, aceasta înseamnă că dimensiunea reală poate varia cu cinci miimi de inch în oricare dintre cele două direcții față de valoarea nominală. O dimensiune de 2,000" cu o toleranță de ±0,005" poate avea orice valoare între 1,995" și 2,005" și tot va trece inspecția.

Dar ce înseamnă acest lucru în practică? Luați în considerare următorul aspect: diametrul unui fir de păr uman este de aproximativ 0,003". Astfel, toleranța de ±0,005" permite o variație echivalentă cu aproximativ două grosimi de fir de păr. Această toleranță este suficient de strictă pentru majoritatea ansamblurilor mecanice, dar mult mai largă decât cea oferită de serviciile de prelucrare de precizie pentru ajustaje critice.

Clasele obișnuite de toleranțe și aplicațiile lor tipice includ:

• ±0,010" (Standard) - Caracteristici cu destinație generală, dimensiuni necritice, componente decorative
• ±0,005" (Precisie) - Ajustări funcționale, interfețe de asamblare, cele mai multe cerințe pentru piese prelucrate prin frezare CNC
• ±0,002" (Precizie înaltă) - Asamblări cu ajustare strânsă, suprafețe de sprijin pentru rulmenți, piese prelucrate cu precizie
• ±0,001" (Precizie ultra) - Ajustări cu interferență, componente optice, cerințe de calitate aerospațială
• ±0,0005" sau mai strâns - Aplicații specializate care necesită rectificare sau lepuire după operațiunile de frezare CNC

Cu cât toleranța este mai strictă, cu atât se afectează mai mult întregul proces ulterior. Serviciile de prelucrare cu precizie aplică tarife mai mari pentru toleranțe mai strânse, deoarece necesită viteze de așchiere mai reduse, scule mai fine, medii controlate din punct de vedere termic și inspecții mai ample. O toleranță de ±0,001" poate costa de trei ori mai mult decât o toleranță de ±0,005" pentru aceeași caracteristică.

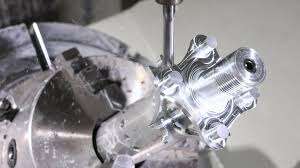

Explicarea valorilor de finisare a suprafeței

În timp ce toleranțele controlează dimensiunile, finisarea suprafeței controlează textura. Măsurătoarea cea mai frecvent utilizată este Ra (Rugozitatea medie), exprimată în microinci (μin) sau microni (μm). Ra reprezintă media aritmetică a abaterilor suprafeței față de linia medie.

Valorile mai mici ale parametrului Ra indică suprafețe mai netede. Iată cum arată și cum se simt, de fapt, diferitele finisaje:

• Ra 250 μin (6,3 μm) - Urme vizibile ale sculelor, aspre la atingere. Tipice pentru suprafețele obținute direct prin prelucrare mecanică, acolo unde aspectul nu este important.
• Ra 125 μin (3,2 μm) - Urme ușoare ale sculelor vizibile, textură ușoară. Finisaj standard pentru majoritatea operațiilor de prelucrare mecanică a metalelor.
• Ra 63 μin (1,6 μm) - Aspect neted, urme minim vizibile. Potrivit pentru suprafețele de etanșare și pentru ajustaje cu alunecare.
• Ra 32 μin (0,8 μm) - Foarte neted, aspect apropiat de cel polimat. Obligatoriu pentru suprafețele rulmenților de precizie și pentru componente hidraulice.
• Ra 16 μin (0,4 μm) - Finisaj de tip oglindă care necesită operații secundare. Utilizat în aplicații optice și medicale.

Finisajul suprafeței influențează funcționalitatea, nu doar aspectul estetic. Suprafețele mai aspre generează o frecare mai mare și se uzează mai rapid în aplicațiile cu alunecare. De asemenea, asigură o etanșare mai puțin eficientă față de garniturile și inelele O. Totuși, unele aplicații beneficiază, de fapt, de o rugozitate controlată, cum ar fi suprafețele care trebuie să rețină lubrifiantul sau să adere la adezivi.

Când sunt esențiale toleranțele strânse

Întrebarea esențială nu este «cât de strânse pot fi toleranțele?», ci mai degrabă «cât de strânse sunt, de fapt, necesare?». Specificarea unor toleranțe mai strânse decât este necesar duce la cheltuieli inutile, fără a îmbunătăți funcționalitatea.

Toleranțele mai strânse sunt, într-adevăr, importante atunci când:

• Componentele trebuie să interacționeze cu precizie - Arburi care se montează în rulmenți, pini care se poziționează în găuri sau componente care trebuie să se alinieze corect în cadrul ansamblurilor
• Funcționalitatea depinde de dimensiuni exacte - Canale pentru curgerea fluidelor, trasee optice sau mecanisme de sincronizare mecanică
• Aplicații critice pentru siguranță - Componente destinate industriei aerospațiale, medicale și auto, unde eșecul nu este o opțiune
• Cerințe privind interschimbabilitatea - Piese care trebuie să poată fi înlocuite cu altele fără ajustări de montare

În schimb, multe caracteristici nu necesită deloc toleranțe strânse. Găurile de joc, suprafețele exterioare estetice și marginile nefuncționale pot accepta adesea o toleranță de ±0,010" sau mai largă, fără a afecta performanța.

Cerințele privind toleranțele influențează, de asemenea, modul în care piesa dumneavoastră este fabricată. Specificațiile mai strânse pot necesita:

• Selectarea unor mașini diferite (prelucrare CNC de înaltă precizie față de echipamente standard)
• Utilizarea unor scule specializate și a unor viteze de avans reduse
• Mai multe treceri de prelucrare, inclusiv tăieri finale de finisare
• Inspectare avansată, cu ajutorul mașinilor de măsurat cu coordonate (CMM) sau al sistemelor optice de măsurare
• Medii de prelucrare controlate din punct de vedere termic

Abordarea cea mai eficientă? Aplicați toleranțe strânse doar pentru caracteristicile critice și lăsați celelalte să varieze în limitele capacităților standard de prelucrare. Această abordare menține costurile la un nivel rezonabil, asigurând în același timp că piesele dumneavoastră prelucrate cu precizie funcționează exact așa cum au fost concepute.

Cu toleranțele și finisajele corect specificate, sunteți pregătit să vă asigurați că proiectul dumneavoastră poate fi, de fapt, fabricat în mod eficient. Secțiunea următoare acoperă principiile proiectării pentru fabricabilitate, care previn reviziile costisitoare și întârzierile în producție.

Proiectarea pieselor care pot fi prelucrate cu succes pe mașini-unelte

Ați stabilit cu exactitate toleranțele și materialul ales. Dar iată o realitate: chiar și piesele perfect specificate pot deveni coșmaruri în fabricație dacă geometria lor se opune procesului de prelucrare mecanică. Principiile proiectării pentru fabricabilitate (DFM) disting proiectele fluide de ciclurile costisitoare de revizii.

Partea frustrantă? Majoritatea atelierelor de prelucrare nu vă vor explica aceste reguli decât după ce ați trimis un proiect care nu poate fi realizat. Hai să anticipăm această situație prin înțelegerea factorilor care fac ca un proiect să fie cu adevărat fabricabil, atât pentru prototipuri CNC, cât și pentru serii de producție.

Evitarea erorilor comune de design

Anumite erori de proiectare apar în mod repetat în proiectele personalizate de prelucrare CNC. Aceste greșeli nu doar că măresc costurile; unele dintre ele fac imposibilă prelucrarea pieselor prin metode convenționale. Iată cele mai frecvente cauze:

• Pereți prea subțiri: Pereții subțiri vibrează în timpul așchierii, provocând o finisare slabă a suprafeței, inexactități dimensionale sau chiar ruperea piesei. Respectați o grosime minimă a pereților de 0,8 mm pentru metale și de 1,5 mm pentru materiale plastice, pentru a asigura stabilitatea în timpul prelucrării.
• Colțuri interne ascuțite: Uneltele rotative de așchiere au formă cilindrică. Acestea nu pot crea fizic colțuri interne perfect drepte. Încercarea de a obține astfel de colțuri necesită prelucrarea prin descărcare electrică (EDM) sau treceri extrem de lente cu scule de dimensiuni foarte mici, ceea ce mărește în mod semnificativ costul.
• Toleranțe excesive: Aplicarea unor toleranțe strânse la fiecare dimensiune reprezintă o risipă de bani. Operațiunile standard CNC oferă în mod implicit o precizie de ±0,13 mm. Rezervați specificațiile mai strânse doar pentru suprafețele de asamblare și interfețele funcționale.
• Goluri adânci și înguste: Uneltele de tăiere se îndoaie și se rup atunci când depășesc adâncimea lor sigură. Cavitatea cu o adâncime mai mare de patru ori lățimea sa creează probleme de evacuare a așchiilor și probleme legate de înghesuirea uneltei.
• Dimensiuni ne-standard ale găurilor: Burghiurile standard creează găuri rapid și cu precizie. Diametrele neobișnuite necesită freze de cap pentru a prelucra treptat dimensiunea dorită, ceea ce adaugă timp și cost suplimentar de prelucrare.
• Adâncime excesivă a filetului: Rezistența filetului provine în principal din primele câteva spire. Proiectarea unei adâncimi de filet care depășește de trei ori diametrul găurii risipește efortul de prelucrare fără a adăuga valoare funcțională.

Fiecare dintre aceste greșeli obligă atelierul de prelucrare mecanică să folosească unelte specializate, viteze de avans mai mici sau operații suplimentare. Rezultatul? Oferte mai scumpe, termene mai lungi de livrare și ingineri frustrați pe ambele părți.

Optimizarea geometriei pentru producția CNC

În afară de evitarea greșelilor, alegerile inteligente privind geometria reduc activ timpul de prelucrare și îmbunătățesc calitatea pieselor. Gândiți-vă la această abordare ca la proiectarea cu uneltele de tăiere în minte.

Razele interne ale colțurilor: Fiecare colț interior necesită un racord cu rază cel puțin egală cu raza sculei de tăiere care îl creează. Mai bine încă, proiectați racorduri cu 30% mai mari decât raza sculei dumneavoastră . Pentru o freză de cap de 10 mm, specificați un racord interior de 13 mm. Aceasta reduce stresul asupra sculei, permite viteze de așchiere mai mari și prelungește durata de viață a sculei.

Muchiile exterioare: Deși colțurile interioare necesită racorduri, muchiile exterioare beneficiază mai degrabă de teșituri la 45 de grade, nu de racorduri. Teșiturile se prelucrează mai rapid și costă mai puțin decât profilele exterioare rotunjite. De asemenea, ele îmbunătățesc manipularea și reduc muchiile ascuțite care ar putea răni utilizatorii.

Raportul dintre adâncimea și lățimea buzunarelor: Sculele de tăiere CNC funcționează cel mai eficient la adâncimi de până la de trei ori diametrul lor. Atunci când prelucrarea CNC necesită cavități mai adânci, mențineți o adâncime maximă de patru ori lățimea cavității. Acest lucru asigură că scula poate ajunge în întreaga zonă fără devieri excesive și permite evacuarea corespunzătoare a așchiilor.

Raportul înălțimea peretelui/față de grosime: Peretele înalt și subțire se deformează sub acțiunea forțelor de așchiere. Pentru pereții neconsolidați, mențineți un raport lățime/înălțime de cel puțin 3:1. Un perete de 30 mm înălțime trebuie să aibă cel puțin 10 mm grosime pentru a rezista vibrațiilor și pentru a menține precizia în timpul prelucrărilor CNC.

Specificații ale filetelor: Utilizați dimensiunile standard ale filetelor ori de câte ori este posibil. Mașinile CNC dispun de cicluri preprogramate pentru pitch-ul obișnuit al filetelor, ceea ce le face mai rapide și mai precise în execuție. Pentru găurile înfundate, lăsați o adâncime nefiletată egală cu jumătate din diametrul găurii la partea inferioară.

Subtăieturi și elemente interne: Frezele standard cu 3 axe nu pot accesa caracteristicile ascunse sub suprafețele în consolă. Dacă proiectul dumneavoastră necesită degajări (undercuts), planificați prelucrarea pe mașini cu 5 axe sau operații separate cu scule specializate. Mai bine încă, redimensionați piesa pentru a elimina în totalitate degajările, atunci când este posibil.

Practici recomandate pentru pregătirea fișierelor

Chiar și o geometrie perfect concepută poate cauza probleme dacă fișierele CAD nu sunt pregătite corect. Atelierele de prelucrare au nevoie de informații specifice pentru a programa echipamentele și pentru a verifica intenția dumneavoastră.

Formate de fișiere preferate: Fișierele STEP (.stp sau .step) funcționează universal în sistemele CAD și CAM. Acestea păstrează geometria solidă fără a depinde de software-uri proprietare. Fișierele native CAD (SolidWorks, Inventor, Fusion 360) funcționează, de asemenea, dar pot necesita conversia formatului. Evitați fișierele STL pentru prototiparea prin prelucrare CNC, deoarece acestea pierd precizia dimensională și nu conțin informații despre toleranțe.

Cerințe privind modelul: Trimiteți modele solide complet închise și etanșe. Suprafețele deschise, geometria cu autointersecții sau golurile minuscule pot confunda software-ul CAM și pot întârzia emiterea ofertei. Efectuați verificări ale geometriei în sistemul dvs. CAD înainte de export. Asigurați-vă că modelul reflectă piesa finită reală, nu un ansamblu sau o configurație cu mai multe corpuri.

Anotații pe desen: Deși modelele 3D definesc geometria, desenele 2D transmit cerințele esențiale. Includeți:

• Indicarea toleranțelor pentru toate dimensiunile critice
• Cerințe privind calitatea suprafeței acolo unde acestea se abat de la standard
• Specificarea materialului, inclusiv calitatea sau denumirea aliajului
• Indicarea filetelor, inclusiv pasul și clasa de precizie
• Orice operațiuni secundare necesare (tratament termic, acoperire, anodizare)

Pentru proiectele de prototipare CNC, pregătirea clară a fișierelor reduce întrebările repetitive și pune piesele dumneavoastră în producție mai rapid. Multe ateliere oferă feedback automatizat privind proiectul în momentul încărcării fișierelor, evidențiind caracteristicile care ar putea cauza probleme în procesul de fabricație.

Rețineți: fiecare decizie de proiectare are repercusiuni asupra întregului proces de fabricație. Caracteristicile care par minore pe ecran pot dubla timpul de prelucrare sau pot necesita scule specializate. Prin proiectarea pieselor pentru mașini CNC ținând cont de posibilitățile de fabricație încă de la început, veți primi oferte mai rapide, costuri mai mici și piese care corespund așteptărilor dumneavoastră.

După ce proiectul dumneavoastră este optimizat pentru producție, înțelegerea întregului flux de lucru al proiectului vă ajută să știți ce să așteptați, de la solicitarea ofertei până la livrarea finală.

Explicarea fluxului de lucru pentru proiectele personalizate CNC

Ați proiectat o piesă care poate fi fabricată, ați ales materialul potrivit și ați specificat toleranțele adecvate. Ce urmează? Înțelegerea exactă a ceea ce se întâmplă după ce apăsați „Trimite” elimină incertitudinile și vă ajută să stabiliți termene realiste pentru nevoile dvs. de servicii CNC.

Majoritatea atelierelor de prelucrare păstrează procesele lor vagi, lăsându-vă să vă întrebați dacă proiectul dvs. progresează sau este blocat într-o coadă de așteptare. Hai să ridicăm perdeaua și să dezvăluim întregul flux de lucru, de la fișierul de proiectare până la livrarea pieselor prelucrate la ușa dvs.

De la fișierul de proiectare la cererea de ofertă

Calea începe în momentul în care încărcați fișierele dvs. Iată ce se întâmplă în etapele inițiale:

1. Predarea proiectului: Încărcați fișierul dvs. STEP, desenele 2D și specificațiile prin portalul atelierului sau prin e-mail. Includeți cerințele privind materialul, cantitatea necesară și data țintă de livrare. Documentarea clară în această etapă previne întârzierile ulterioare.
2. Analiza fabricabilității: Inginerii analizează geometria dumneavoastră pentru a identifica eventuale probleme. Ei verifică grosimile pereților, razele interne, adâncimile buzunarelor și accesibilitatea caracteristicilor. Pentru proiectele de prelucrare CNC de prototipuri, această analiză durează în mod obișnuit 1–2 zile lucrătoare. Asamblările complexe pot necesita o perioadă mai lungă de analiză.
3. Feedback privind proiectare (dacă este necesar): Dacă analiza evidențiază probleme, veți primi recomandări specifice. De exemplu, poate fi necesară mărirea razei unui colț interior sau ajustarea unei toleranțe pentru a utiliza unelte diferite. Această comunicare bidirecțională economisește bani prin detectarea problemelor înainte de începerea producției.
4. Generarea ofertei de preț: Odată ce proiectul trece cu succes de analiză, atelierul calculează timpul de prelucrare CNC, costurile materialelor și orice operații secundare. Multe ateliere oferă acum, în mod obișnuit, un deviz CNC online în termen de 24–48 de ore pentru proiecte standard. Serviciile de prelucrare CNC pentru prototipuri complexe pot necesita un timp suplimentar de inginerie pentru stabilirea unui preț exact.

În această fază, reactivitatea este esențială pe ambele părți. Răspunsurile rapide la întrebările de clarificare mențin proiectul în avans. Întârzierile în răspunderea la feedback-ul privind designul prelungesc direct termenul final al proiectului.

Etapele de producție și verificare a calității

După ce aprobați oferta și confirmați comanda, începe munca propriu-zisă:

1. Confirmarea comenzii și programarea: Proiectul dumneavoastră intră în coada de producție. Atelierul de prelucrare CNC alocă resursele necesare și vă confirmă fereastra estimată de livrare. Comenzile urgente pot fi plasate în fața pozițiilor standard din coadă, cu o taxă suplimentară.
2. Aprovizionarea materialelor: Materialele obișnuite, cum ar fi aluminiul 6061 sau Delrin, sunt disponibile în stoc la majoritatea atelierelor, fără nicio perioadă de așteptare. Aliajele speciale, plasticul exotic sau certificatele specifice ale materialelor pot necesita 3–7 zile pentru procurare. Unele ateliere încep programarea în timp ce așteaptă livrarea materialelor.
3. Programare CAM: Strungarii transformă proiectul dumneavoastră în instrucțiuni pentru mașină. Ei aleg sculele de tăiere, determină vitezele și avansurile optime și planifică strategiile de fixare. Această fază de programare durează, de obicei, între 1 și 3 zile, în funcție de complexitatea piesei.
4. Montare și prelucrare: Materialul dumneavoastră este încărcat în mașina cu comandă numerică (CNC). Piesele de probă sunt executate conform programului, în timp ce strungarii monitorizează eventualele probleme. Odată ce procesul este optimizat, piesele rămase trec în producție. Prelucrarea pieselor simple poate fi finalizată în câteva ore, în timp ce componentele complexe, care necesită mai multe operații, pot necesita mai multe zile.
5. Verificare în Cursul Procesului: Controlul calității nu este doar o activitate efectuată la finalul liniei de producție. Operatorii verifică dimensiunile critice în timpul producției, pentru a detecta eventualele abateri înainte ca acestea să afecteze întreaga serie. Acest lucru previne rebutarea pieselor care ar fi putut fi corectate în timpul execuției.
6. Inspeție finală: Piesele finalizate sunt supuse verificării dimensionale în conformitate cu specificațiile dumneavoastră. În funcție de cerințe, aceasta poate include verificări cu MMC (mașină de măsurare cu coordonate), măsurători ale rugozității suprafeței și inspecție vizuală pentru identificarea defectelor. Se generează documentația necesară pentru arhiva dumneavoastră.
7. Operații secundare (dacă sunt necesare): Tratamentul termic, anodizarea, placarea sau alte operații de finisare au loc după prelucrare. Acestea adaugă 2–5 zile, în funcție de proces și de disponibilitatea furnizorilor externi.
8. Ambalarea și transportul: Piesele primesc ambalaj protectiv adecvat materialului și sensibilității lor. Informațiile privind urmărirea livrării sunt partajate, astfel încât să puteți monitoriza progresul livrării.

Ce se întâmplă după trimiterea comenzii

Pe tot parcursul producției, punctele de contact pentru comunicare vă țin la curent. Atelierele orientate spre calitate oferă:

• Confirmarea comenzii: Confirmarea faptului că proiectul dumneavoastră a fost înregistrat în sistem, cu numărul de comandă atribuit
• Notificare privind începutul producției: Alertă când prelucrarea pieselor dumneavoastră începe
• Managementul problemelor: Contact imediat în cazul apariției oricăror probleme care ar putea afecta calitatea sau termenul de livrare
• Notificare livrare: Detalii privind urmărirea, odată ce piesele părăsesc unitatea

Pentru comenzile de prelucrare a prototipurilor, așteptați termene de livrare totale de 5–10 zile lucrătoare pentru piese simple din materiale obișnuite. Seriile de producție cu toleranțe mai strânse sau operații secundare necesită, de obicei, 2–4 săptămâni. Opțiunile de livrare accelerată pot reduce semnificativ aceste termene, dar la un preț suplimentar.

Documentația privind calitatea însoțește piesele dumneavoastră. În funcție de cerințele dumneavoastră, aceasta poate include rapoarte de inspecție, certificate de calitate ale materialelor, certificate de conformitate și date privind inspecția primului articol. Pentru industrii reglementate, aceste înregistrări devin parte integrantă a documentației dumneavoastră de conformitate.

Înțelegerea acestui flux de lucru vă ajută să planificați proiectele în mod realist. Alocăți un timp tampon pentru etapa de revizuire a proiectului, în special la primele comenzi plasate către un nou furnizor. Stabiliți de la început preferințele clare de comunicare, astfel încât să primiți actualizările în formatul dorit.

Acum că fluxul de lucru a fost demistificat, următoarea întrebare care îi preocupa pe majoritatea cumpărătorilor este legată de cost. Înțelegerea factorilor care determină prețul vă ajută să optimizați proiectele și să stabiliți așteptări realiste privind bugetul.

Ce determină prețurile pentru frezarea CNC personalizată

Ați primit vreodată o ofertă care părea surprinzător de ridicată și v-ați întrebat de unde provin acele cifre? Nu sunteți singur. Multe ateliere se ascund în spatele sistemelor de oferte instantanee, fără a explica ce stă efectiv la baza acestor valori. Înțelegerea factorilor reali de cost vă dă puterea să optimizați proiectele, să stabiliți bugete realiste și să luați decizii informate privind proiectele dumneavoastră personalizate de prelucrare CNC.

Adevărul este că prețul prelucrării CNC depinde de mai mulți parametri interconectați. Să analizăm fiecare dintre aceștia, astfel încât să știți exact pentru ce plătiți.

Costuri materiale și factori de deșeu

Alegerea materialului influențează direct costul final în două moduri: costul brut pe kilogram și cantitatea de material care se transformă în așchii pe podea.

Materiile prime sunt produse în masă în dimensiuni standard, ceea ce înseamnă că piesa dvs. se potrivește rar perfect cu dimensiunile stocurilor disponibile. Un strungar trebuie să achiziționeze materialul în stare brută, care depășește adesea semnificativ dimensiunile piesei dvs., iar dvs. suportați de obicei costul întregului bloc, nu doar al componentei finite.

Luați în considerare acest exemplu: piesa dvs. necesită un bloc de aluminiu de 4" x 4" x 2", dar cel mai apropiat material disponibil în stoc este în foi de 6" x 6" x 2". Plătiți astfel pentru materialul care devine deșeu. În cazul prelucrării CNC a plasticului, acest factor de deșeu este adesea mai mic, deoarece materialele plastice în stare brută sunt disponibile într-o gamă mai variată de dimensiuni. Totuși, în proiectele CNC cu oțel, costurile legate de deșeu pot fi semnificative atunci când se lucrează cu calități speciale de oțel, care sunt disponibile doar în dimensiuni limitate.

În afară de considerentele legate de dimensiune, tipul de material influențează în mod semnificativ costul metalului pentru strungar:

• Aliaje de aluminiu: Aproximativ 2–5 USD pe kilogram, prelucrare excelentă
• Oțel carbon: Aproximativ 1–3 USD pe kilogram, dificultate moderată de prelucrare
• Din oțel inoxidabil: Aproximativ 3–8 USD pe kilogram, necesită viteze de așchiere mai reduse
• Titan: Aproximativ 15–30 USD pe kilogram, necesită utilaje specializate
• Materiale plastice de inginerie (Delrin, Nylon): Aproximativ 5–15 USD pe kilogram, prelucrare rapidă
• PEEK: Aproximativ 70–150 USD pe kilogram, material premium pentru aplicații extreme

Fluctuațiile din lanțul global de aprovizionare au făcut ca prețurile materialelor să devină din ce în ce mai volatile. Conform unei analize industriale, prețurile materialelor se modifică uneori de două ori pe săptămână și, rar, scad. Acest lucru înseamnă că ofertele au, de obicei, perioade de valabilitate mai scurte decât în anii anteriori.

Prețul în funcție de timpul și complexitatea prelucrării

Timpul este bani în prelucrarea CNC, chiar în sens literal. Majoritatea atelierelor calculează costurile pe baza tarifelor orare ale mașinilor, care variază semnificativ în funcție de tipul echipamentului:

Tip de mașină	Tarif orar tipic	Cele mai bune aplicații
freză CNC cu 3 axe	35–60 USD/oră	Piese prismatice standard, geometrii simple
freză CNC cu 4 axe	$50–80/oră	Piese care necesită acces rotativ
freză CNC 5-Axe	75–120 USD/oră	Contururi complexe, subgoluri, componente aeronautice
Strunjit CNC/Strunjire	$30–50/oră	Piese cilindrice, axe, bucși

Ce factori măresc timpul de prelucrare și determină creșterea ofertei dvs.?

Duritatea materialului contează. Materialele mai dure, cum ar fi oțelul inoxidabil și titanul, necesită viteze de avans mai reduse pentru a preveni deteriorarea sculelor. Prelucrarea unei piese din titan poate dura de trei ori mai mult decât cea a unei piese cu aceeași geometrie din aluminiu, ceea ce multiplică direct costurile de prelucrare.

Complexitatea determină durata. Caracteristicile intricate cu colțuri interne strânse, buzunare adânci și detalii fine necesită viteze mai reduse și un număr mai mare de schimbări de sculă. Fiecare schimbare de sculă adaugă minute la ciclul de prelucrare, iar programarea complexă necesită operatori calificați, care beneficiază de tarife superioare.

Cerințele privind toleranțele afectează totul. Toleranțele mai strânse necesită treceri de finisare la viteze mai reduse, înlocuiri mai frecvente ale sculelor și timp suplimentar de inspecție. O piesă specificată cu o toleranță de ±0,001" poate costa cu 50–100% mai mult decât aceeași geometrie cu o toleranță de ±0,005", doar datorită timpului suplimentar necesar pentru prelucrare și verificare.

Specificațiile de finisare a suprafeței adaugă costuri. Obținerea unor finisări Ra 16 μin necesită mai multe treceri ușoare și, eventual, operații secundare de lustruire. Finisările standard, așa cum rezultă din prelucrare, sunt esențialmente gratuite, în timp ce suprafețele lustruite în oglindă pot adăuga un număr semnificativ de ore de muncă.

Efectul volumului asupra costurilor pe piesă

Aici se află cel mai mare provocare cu care se confruntă proiectele mici de prelucrare CNC: costurile de configurare sunt împărțite între numărul de piese comandate.

Fiecare serie de producție implică costuri fixe înainte ca prima așchiuță să fie realizată:

• Costul pornirii mașinii: Punerea sub tensiune și calibrarea echipamentului
• Configurarea dispozitivelor de prindere: Instalarea dispozitivelor de fixare a piesei și verificarea pozițiilor prin indicare
• Timpul de programare: Crearea și verificarea traiectoriilor sculelor
• Inspecția primei piese: Verificarea faptului că piesa inițială respectă specificațiile

Luați în considerare acest lucru exemplu practic : o piesă care necesită două montări pe o mașină cu 3 axe ar putea genera costuri fixe de montare de 120 USD. Comandați o singură piesă și întreaga sumă de 120 USD se adaugă la prețul unitar. Comandați zece piese și aceleași costuri se împart, ajungând la doar 12 USD pe piesă. Timpul de prelucrare pe piesă rămâne constant, dar povara legată de montare scade semnificativ.

Acest lucru explică de ce ofertele online pentru prelucrarea prin așchiere indică adesea reduceri de preț spectaculoase la anumite cantități:

Cantitatea	Cost de pregătire pe unitate	Costul de prelucrare pe unitate	Total pe unitate
1 bucată	$120.00	$25.00	$145.00
5 bucăți	$24.00	$25.00	$49.00
10 bucăți	$12.00	$25.00	$37.00
25 bucati	$4.80	$24.00	$28.80
100 bucăți	$1.20	$22.00	$23.20

Observați că costul de prelucrare pe unitate scade, de asemenea, ușor la volume mai mari. Operatorii devin mai eficienți, schimbările de scule sunt optimizate, iar achizițiile în cantități mari de materiale pot beneficia de reduceri.

Pentru deciziile legate de prototipare versus producție, această dinamică creează o alegere strategică. Costul unui singur prototip este semnificativ mai mare pe unitate, dar vă permite să validați proiectele înainte de a vă angaja în comenzi mai mari. Seriile de producție oferă o economie mai bună, dar necesită încredere în proiectul dumneavoastră. Multe proiecte beneficiază de comandarea inițială a unui număr de 3–5 prototipuri, urmată apoi de trecerea la cantitățile de producție după verificare.

Termenul de livrare influențează, de asemenea, prețurile. Comenzile urgente, care săriți coada, implică de obicei suplimente de 25–50%. Planificarea anticipată și acceptarea termenelor standard de livrare mențin costurile la un nivel mai scăzut, asigurându-vă în același timp primirea unor piese de calitate.

Înțelegerea acestor factori care determină prețul vă ajută să luați decizii mai bune privind proiectarea și comandarea. Simplificați geometriile acolo unde este posibil. Relaxați toleranțele pentru caracteristicile necritice. Comandați în cantități modeste, mai degrabă decât în bucăți individuale, atunci când este practic. Aceste alegeri se acumulează și conduc la economii semnificative, fără a compromite funcționalitatea pieselor personalizate CNC.

Cu factorii de cost clarificați, ultima piesă a puzzle-ului implică găsirea partenerului de producție potrivit pentru a aduce proiectul dumneavoastră la viață.

Alegerea partenerului potrivit pentru prelucrarea CNC personalizată

Vă înțelegeți procesele, materialele și factorii de preț. Acum vine, probabil, cea mai importantă decizie din întreaga dvs. călătorie personalizată cu prelucrarea prin strunjire numerică (CNC): selectarea partenerului de producție potrivit. O alegere greșită duce la nerespectarea termenelor limită, piese care nu respectă specificațiile și eșuarea proiectului. Un partener potrivit devine o extensie a echipei dvs. de ingineri.

Când căutați «ateliere de prelucrare CNC în apropierea mea» sau «ateliere de prelucrare în apropierea mea», veți găsi zeci de opțiuni. Dar cum distingeți atelierele care pot livra efectiv de cele care fac promisiuni exagerate? Să stabilim un cadru sistematic de evaluare.

Certificări care semnalează angajamentul față de calitate

Certificările nu sunt doar decorațiuni pentru pereți. Ele reprezintă dovezi documentate că o unitate menține standarde riguroase, supuse auditului, în toate aspectele producției. Iată ce înseamnă, de fapt, principalele certificări pentru proiectul dumneavoastră:

ISO 9001 servește ca bază pentru sistemele de management al calității la nivel mondial. Această certificare confirmă faptul că un atelier are fluxuri de lucru documentate, monitorizează indicatorii de performanță și abordează neconformitățile prin acțiuni corective. Când colaborați cu o unitate certificată ISO 9001, sunteți asigurat de procese constante și de luarea deciziilor pe baza unor dovezi obiective.

IATF 16949 se bazează pe ISO 9001, adăugând cerințe specifice industriei auto. Această normă impune îmbunătățirea continuă, prevenirea defectelor și o supraveghere riguroasă a furnizorilor. Pentru componente auto, această certificare nu este opțională; reprezintă biletul de intrare pentru colaborarea cu producătorii de echipamente originale (OEM) și furnizorii de nivel 1.

AS9100 extinde ISO 9001 pentru aplicații aeronautice, punând accent pe gestionarea riscurilor, controlul documentației și integritatea produsului pe întreaga lungime a lanțurilor complexe de aprovizionare. Companiile de prelucrare prin așchiere care deservesc industria aerospațială trebuie să demonstreze o trasabilitate excepțională și o disciplină riguroasă a proceselor.

ISO 13485 reglementează fabricarea dispozitivelor medicale cu controale stricte asupra proiectării, urmăribilității și atenuării riscurilor. Dacă piesele dvs. sunt utilizate în echipamente medicale, această certificare garantează că unitatea înțelege cerințele FDA și protocoalele de siguranță a pacienților.

Accreditare Nadcap validează procese specializate, cum ar fi tratamentul termic și încercările ne-distructive. Această acreditare oferă un strat suplimentar de calitate pentru aplicațiile critice din domeniul aerospațial și al apărării.

În afară de certificate, întrebați-vă despre implementarea Controlului Statistic al Proceselor (SPC). Atelierele care combină expertiza personalului cu audituri automate identifică variațiile înainte ca acestea să devină defecțiuni. Această abordare proactivă asigură o consistență pe care inspecția reactivă, singură, nu o poate realiza.

Evaluarea echipamentelor și capacităților

Certificatele confirmă procesele; echipamentele determină ceea ce este, de fapt, posibil. La evaluarea atelierelor locale de prelucrare sau a serviciilor de prelucrare CNC din apropierea mea, investigați capacitățile lor tehnice:

Capacități multi-axiale este potrivit pentru geometrii complexe. O freză cu 3 axe prelucrează majoritatea pieselor prismatice, dar componentele cu subțăieri, unghiuri compuse sau contururi intricate necesită adesea servicii de prelucrare CNC cu 5 axe. Mașinile cu 5 axe accesează caracteristicile din mai multe unghiuri într-o singură montare, reducând timpul de manipulare și îmbunătățind precizia.

Experiență în materiale distinge specialiștii de generaliști. Unele ateliere se remarcă în prelucrarea aluminiului, dar întâmpină dificultăți la titan sau aliaje exotice. Altele se concentrează exclusiv pe materiale plastice. Întrebați ce materiale prelucrează atelierul și dacă are experiență cu aliajul sau gradul specific de polimer pe care îl utilizați.

Capacitate și scalabilitate influențează relația dvs. pe termen lung. Un atelier care prelucrează perfect prototipul dumneavoastră s-ar putea să nu aibă capacitatea necesară pentru volumele de producție. În schimb, facilitățile orientate spre producția de mare volum ar putea să nu acorde prioritate comenzilor mici. Căutați parteneri al căror domeniu de expertiză să corespundă profilului obișnuit al comenzilor dumneavoastră.

Folosiți acest checklist atunci când evaluați parteneri potențiali:

• Certificări: ISO 9001 ca minim; standarde specifice industriei (IATF 16949, AS9100, ISO 13485) pentru aplicații reglementate
• Capacități echipamente: frezare pe 3 axe, 4 axe sau 5 axe; strunjire CNC; dimensiunea adecvată a volumului de lucru pentru piesele dvs.
• Experțise în Materiale: Experiență dovedită cu materialele și calitățile de aliaje specifice dvs.
• Fiabilitatea termenului de livrare: Istoric verificabil de livrări la timp, cu programări realiste
• Procese de control al calității: Inspecție cu mașină de măsurat cu coordonate (CMM), verificare a finisajului superficial, sisteme de calitate documentate
• Asistență tehnică: Feedback privind concepția pentru fabricabilitate (DFM), recomandări de optimizare a proiectării, rezolvare tehnică a problemelor
• Practici de comunicare: Ofertare rapidă și responsivă, actualizări proactive ale proiectului, căi clare de escaladare

Pentru aplicații auto și de precizie care necesită certificarea IATF 16949 și controlul statistic al proceselor (SPC), producători precum Shaoyi Metal Technology demonstrează modul în care facilitățile certificate livrează componente cu toleranțe ridicate și timpi de livrare reduși pentru aplicații care variază de la ansambluri de caroserie până la bucși metalice personalizate.

Întrebări de pus înainte de angajare

Înainte de semnarea unei comenzi de achiziție, adunați informații care să evidențieze dacă un atelier de prelucrare CNC din apropierea dvs. poate îndeplini efectiv promisiunile făcute. Aceste întrebări disting afirmațiile de marketing de realitatea operațională:

"Cum arată procesul dvs. de control al calității?" Ascultați cu atenție detalii specifice, în afara expresiei generale «verificăm totul». Răspunsurile solide menționează inspecția cu mașina de măsurat cu coordonate (CMM), testarea cu filtru Millipore, dispozitive de măsurare personalizate, testarea finisajului de suprafață și prevenirea erorilor prin metoda poka-yoke. Solicitați exemple de rapoarte de inspecție pentru a înțelege ce documentație veți primi.

«Puteți oferi referințe din proiecte similare?» Atelierele cu experiență relevantă ar trebui să ofere cu ușurință contacte ale clienților sau studii de caz. Atenție la domeniile industriale menționate; experiența în sectoare de înaltă performanță, cum ar fi aerospace, medical sau automotive, indică capacitatea de a realiza lucrări solicitante.

«Care este abordarea dvs. privind feedback-ul privind proiectare?» Partenerii de calitate nu doar fabrică ceea ce le transmiteți, ci vă ajută să dezvoltați piesa optimă, în mod eficient și economic. O echipă de ingineri implicată identifică potențialele probleme înainte ca acestea să devină probleme costisitoare.

«Cum gestionați problemele atunci când apar?» Fiecare relație de producție întâlnește, în cele din urmă, provocări. Ceea ce contează este modul în care atelierul răspunde. Căutați răspunsuri care subliniază comunicarea, analiza cauzelor profunde și acțiunile corective, nu transferul vinovăției.

"Pot vizita instalația dumneavoastră și mă pot întâlni cu echipa?" Pentru relațiile semnificative și continue, o vizită personală evidențiază cultura organizațională, gradul de organizare și capacitățile reale. Atelierele curate și bine organizate, cu personal competent, produc, de obicei, rezultate mai bune decât mediile haotice.

Înainte de a vă angaja în comenzi de producție, luați în considerare posibilitatea de a solicita piese eșantion. O mică comandă plătită de prototip testează întreaga relație: exactitatea ofertelor, calitatea comunicării, precizia fabricației și fiabilitatea livrărilor. Această investiție costă, de obicei, mai puțin decât consecințele unei lansări nereușite de producție cu un partener neatestat.

Examinați cu atenție rapoartele de inspecție din comenzile eșantion. Măsurătorile se încadrează în toleranțele specificate? Documentația este completă și profesională? Au fost observate și rezolvate eventualele probleme? Aceste semnale timpurii previzionează performanța viitoare.

Găsirea celor mai potrivite ateliere de prelucrare mecanică din apropierea mea necesită timp, dar investiția aduce beneficii semnificative. Un partener de încredere simplifică proiectele, identifică timpurie problemele de proiectare și livrează piese care funcționează corect la prima utilizare. Acum, după ce ați stabilit cadrul de evaluare, sunteți pregătiți să vă continuați activitatea cu încredere.

Continuarea proiectului dvs. personalizat de prelucrare CNC

Ați parcurs întregul domeniu al prelucrării CNC personalizate, de la înțelegerea momentului potrivit pentru lucrările personalizate până la evaluarea partenerilor de producție. Este acum momentul să transformați această cunoaștere în acțiune. Indiferent dacă comandați pentru prima dată piese CNC personalizate sau dacă optimizați un lanț de aprovizionare deja stabilit, principiile prezentate în acest ghid vă asigură succesul.

Să sintetizăm totul în concluzii practice și pași concreți care să pună proiectul dumneavoastră în mișcare.

Concluzii cheie pentru succesul în domeniul prelucrării CNC personalizate

Pe parcursul acestui ghid, patru factori critici de succes au apărut în mod repetat. Stăpâniți aceștia și experiența dvs. cu serviciile de prelucrare CNC personalizate se va transforma dintr-o presupunere stresantă în parteneriate profesionale și previzibile.

Fundamentul fiecărui proiect de prelucrare CNC personalizată de succes se bazează pe patru piloni: pregătirea designului, care ține cont de posibilitățile de fabricație; specificarea toleranțelor, care corespunde cerințelor funcționale fără a face o proiectare excesivă; selecția materialelor, determinată de nevoile de performanță, nu de presupuneri; și verificarea partenerului, care confirmă capacitatea acestuia înainte de angajament.

Pregătirea corectă a designului previne ciclurile costisitoare de revizuire care perturbă termenele și bugetele. Vă amintiți acele raze interne ale colțurilor, grosimile minime ale pereților și raporturile de adâncime ale buzunarelor? Proiectarea pieselor CNC ținând cont de scula de tăiere încă de la început elimină schimburile repetitive de informații și pune proiectul dvs. în producție mai rapid.

Specificarea precisă a toleranțelor echilibrează precizia cu costul. Toleranțe strânse acolo unde contează, toleranțe standard în restul cazurilor. Această abordare ierarhizată asigură piese funcționale fără a plăti pentru precizie suplimentară pe caracteristici necritice.

Selecția informată a materialelor asociază proprietățile cu cerințele. Înțelegerea compromisurilor dintre prelucrabilitate, rezistență, rezistență la coroziune și cost vă permite să alegeți materiale care îndeplinesc performanța dorită fără a depăși bugetul.

Verificarea partenerilor confirmă faptul că certificatele, echipamentele și expertiza corespund cerințelor proiectului dumneavoastră. Istoricul unei unități de producție este mai important decât afirmațiile de marketing, iar comenzile de probe evidențiază realitatea operațională înainte de a vă angaja în volume mari de producție.

Următorii pași înainte

Gata să solicitați oferte și să lansați proiectul dumneavoastră? Utilizați această listă de verificare a pregătirii pentru a vă asigura că furnizați informații complete, ceea ce va genera prețuri exacte și un timp de livrare rapid:

• Pregătiți fișierele CAD: Exportați fișiere STEP curate, cu geometrie etanșă; evitați formatele STL, care nu oferă precizie dimensională
• Documentați cerințele de materiale: Specificați exact calitățile și stările de tratament ale aliajelor (de exemplu, „Aluminiu 6061-T651”), nu denumiri generice de materiale
• Definiți toleranțele în mod strategic: Indicați dimensiunile critice cu specificații stricte; aplicați toleranțe standard pentru caracteristicile nefuncționale
• Specificați necesitățile privind finisajul suprafeței: Utilizați valori Ra acolo unde este posibil; descrieți cerințele funcționale dacă finisajul influențează performanța
• Includeți detalii privind filetul și elementele de fixare: Documentați dimensiunile filetelor, standardele, clasele și adâncimile care nu apar în modelele 3D
• Indicați cantitatea și proiecțiile de volum: Furnizați atât nevoile imediate, cât și potențialele comenzi viitoare, pentru a permite elaborarea unor oferte adecvate
• Comunicați așteptările privind termenul de livrare: Furnizați termene limită specifice sau indicați flexibilitatea pentru a ajuta magazinele să-și optimizeze programarea
• Adăugați context despre funcția piesei: Explicați modul în care funcționează componenta și ce mediu îi este specific, pentru a permite recomandări mai bune

La evaluarea serviciilor online de prelucrare CNC, căutați furnizori care oferă feedback privind proiectarea, alături de ofertele de preț. Cei mai buni parteneri în domeniul prelucrării CNC de precizie nu doar fabrică ceea ce le transmiteți; vă ajută să optimizați proiectarea pentru o producție eficientă din punct de vedere al costurilor, păstrând în același timp funcționalitatea.

Pentru cititorii care necesită precizie de calitate automotive și capacități de prototipare rapidă CNC care pot fi extinse la volume de producție, există soluții certificate de fabricație care combină standardele de calitate IATF 16949 cu timpi de livrare reduși. Explorați opțiunile disponibile pentru ansambluri de caroserie, bucșe metalice personalizate și componente cu toleranțe ridicate la Soluțiile Shaoyi de prelucrare auto .

Prelucrarea personalizată prin frezare CNC nu trebuie să pară misterioasă sau intimidantă. Înarmat cu cunoștințele obținute din acest ghid, puteți comunica clar cerințele, evalua partenerii cu încredere și primi piese care îndeplinesc specificațiile dvs. de la prima livrare. Producătorii care reușesc pe termen lung își tratează atelierele de prelucrare ca pe parteneri, nu ca pe furnizori, investind în relații care se îmbunătățesc cu fiecare proiect.

Următorul dvs. proiect vă așteaptă. Aplicați ceea ce ați învățat, puneți întrebările potrivite și urmăriți cum piesele dvs. personalizate CNC iau viață exact așa cum v-ați imaginat.

Întrebări frecvente despre prelucrarea mecanică CNC personalizată

1. De ce este atât de scumpă prelucrarea prin frezare CNC a pieselor personalizate?

Prețurile personalizate pentru prelucrarea CNC reflectă mai mulți factori de cost: timpul de configurare, care se împarte pe întreaga cantitate comandată, costurile materialelor, inclusiv deșeurile rezultate din dimensiunile standard ale semifabricatelor, timpul de prelucrare în funcție de complexitate și de toleranțe, precum și necesitățile de scule specializate. Un singur prototip suportă întregul cost de configurare, în timp ce loturile mai mari împart aceste cheltuieli fixe pe un număr mai mare de piese. Toleranțele mai strânse necesită viteze de așchiere mai reduse și inspecții suplimentare, ceea ce poate dubla, uneori, costurile comparativ cu specificațiile standard. Colaborarea cu producători certificați IATF 16949, cum ar fi Shaoyi Metal Technology, poate optimiza costurile prin procese eficiente, păstrând în același timp standardele de calitate specifice industriei auto.

2. Cât costă serviciile de prelucrare CNC?

Tarifele de prelucrare CNC variază în funcție de tipul mașinii și de complexitatea piesei. Frezele standard cu 3 axe costă în mod obișnuit între 35 și 60 USD pe oră, în timp ce mașinile cu 5 axe se plătesc între 75 și 120 USD pe oră. Costul total al unei piese include cheltuielile cu materialul, timpul de prelucrare, taxele de configurare și orice operațiuni secundare, cum ar fi anodizarea sau tratamentul termic. Piesele simple din aluminiu pot costa între 25 și 50 USD bucata, în cantități mici, în timp ce componentele complexe din titan, cu toleranțe strânse, pot depăși câteva sute de dolari pe bucată. Volumul are un impact semnificativ asupra prețului unitar, deoarece costurile de configurare se împart pe un număr mai mare de piese.

3. Care este diferența dintre frezarea CNC personalizată și strunjirea CNC?

Frezarea CNC folosește scule de tăiere rotative care se deplasează pe o piesă de prelucrat fixă pentru a crea forme complexe în 3D, degajări și elemente unghiulare. Strunjirea CNC rotește piesa de prelucrat însăși în jurul unor scule de tăiere fixe, fiind astfel ideală pentru componente cilindrice, cum ar fi arburi, bucși și elemente de fixare filetate. Strunjirea produce în mod obișnuit piese rotunde mai rapid și mai rentabil decât frezarea. Geometria piesei dvs. determină procesul cel mai potrivit: simetria de rotație indică strunjirea, în timp ce formele prismatice cu caracteristici variate necesită frezarea.

4. Cum găsesc servicii fiabile de prelucrare CNC personalizată în apropierea mea?

Evaluați potențialii parteneri folosind un cadru sistematic: verificați certificatele, cum ar fi ISO 9001 sau standardele specifice industriei, precum IATF 16949 pentru aplicații auto, evaluați capacitățile echipamentelor, inclusiv opțiunile de prelucrare pe mai multe axe, confirmați expertiza în materiale specifice (aliaje sau materiale plastice), și solicitați piese eșantion înainte de a vă angaja în comenzi de producție. Întrebați-vă despre procesele de control al calității, examinați documentația de inspecție și verificați referințele din proiecte similare. Instalațiile care combină experțiza forței de muncă cu controlul statistic al proceselor oferă rezultate mai consistente decât atelierele care se bazează exclusiv pe inspecția finală.

5. Ce formate de fișiere trebuie să folosesc pentru ofertele personalizate de prelucrare CNC?

Fișierele STEP (.stp sau .step) funcționează în mod universal în sistemele CAD și CAM, păstrând geometria solidă fără a depinde de software proprietar. Fișierele native CAD din SolidWorks, Inventor sau Fusion 360 funcționează, de asemenea, dar pot necesita conversie. Evitați fișierele STL pentru prelucrarea CNC, deoarece acestea pierd precizia dimensională și nu conțin informații despre toleranțe. Însoțiți modelele 3D cu desene 2D care documentează toleranțele critice, cerințele privind finisajul suprafeței, specificațiile filetelor și indicațiile materialelor, pentru a asigura o ofertă și o fabricație precise.
