Ce face ca mașinile de prototipare CNC să fie esențiale în dezvoltarea produselor

V-ați întrebat vreodată cum transformă inginerii conceptele digitale în piese tangibile și funcționale pe care le pot ține efectiv în mână și le pot testa? Acesta este exact rolul unei mașini de prototipare CNC. Aceste sisteme controlate de calculator iau proiectele dumneavoastră CAD și le transformă în realitate fizică folosind unelte de tăiere de precizie — eliminând materialul strat cu strat până când prototipul dumneavoastră apare dintr-un bloc solid de metal, plastic sau material compozit.

Gândiți-vă în felul următor: începeți cu o schemă digitală și un bloc de material brut. Mașina citește specificațiile proiectului dumneavoastră, calculează mișcările exacte ale uneltei necesare și taie sistematic tot ceea ce nu face parte din piesa dumneavoastră. Această abordare substractivă oferă prototipuri cu o precizie excepțională, toleranțe strânse și proprietăți ale materialului care se apropie foarte mult de cele ale componentelor destinate producției.

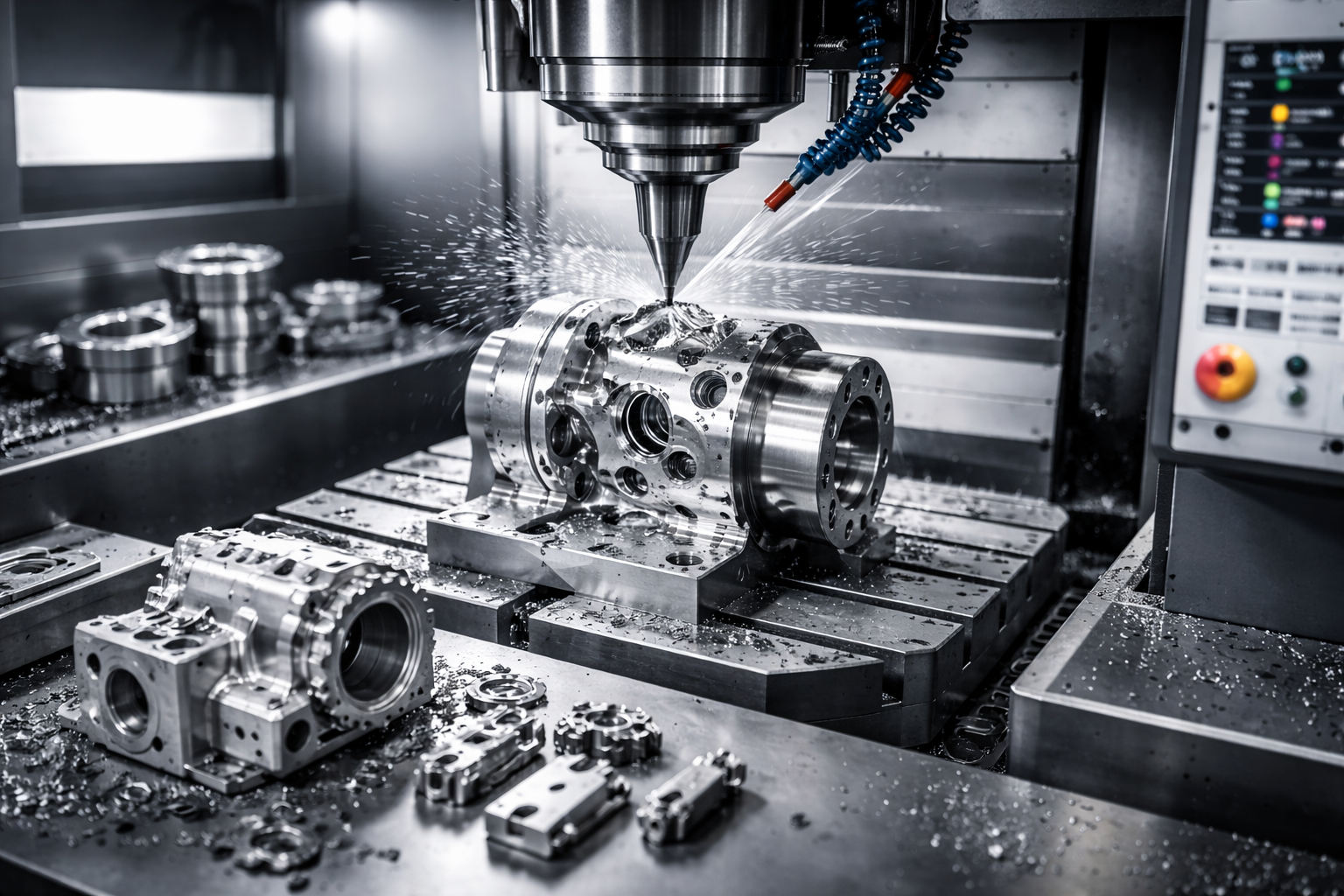

De la designul digital la realitatea fizică

Drumul de la ecran la linia de producție urmează o cale simplă. Un inginer creează un model 3D folosind software CAD, definind fiecare dimensiune, curbă și caracteristică. Acest fișier digital este apoi transferat în sistemul CNC, unde o programare specializată transformă geometria în traiectorii precise ale sculelor. În decurs de câteva ore — uneori chiar minute — dețineți un prototip realizat prin prelucrare CNC, gata pentru testare.

Ce diferențiază prelucrarea CNC pentru prototipuri de prelucrarea obișnuită în producție? Viteza și flexibilitatea. În timp ce serii de producție prioritizează eficiența la scară largă, prelucrarea CNC pentru prototipuri accentuează iterația rapidă. Puteți testa un design, identifica problemele, modifica fișierul CAD și realiza un nou prototip actualizat în aceeași zi. Această capacitate de iterație accelerează în mod semnificativ ciclurile de dezvoltare.

Prelucrarea CNC pentru prototipuri acoperă decalajul esențial dintre validarea conceptului și fabricarea pregătită pentru producție, permițând echipelor să testeze materiale reale în condiții reale înainte de a face investiții costisitoare în utilaje.

De ce fabricarea prin eliminare continuă să domine prototiparea

În ciuda exploziei tehnologiei de imprimare 3D, prelucrarea rapidă prin metode sustractive rămâne opțiunea preferată pentru dezvoltarea prototipurilor funcționale. De ce? Răspunsul se află în autenticitatea materialelor și în performanța mecanică.

Când aveți nevoie de un prototip CNC care se comportă exact ca piesa finală de producție — rezistând testelor de solicitare, ciclurilor termice sau evaluărilor de impact — nimic nu se compară cu versatilitatea materială oferită de prelucrarea CNC. Puteți prelucra aceleași aliaje de aluminiu, oțeluri inoxidabile sau plastice de inginerie destinate producției în serie. Conform analizei industriale, piața prototipării rapide este previzionată să crească cu o rată anuală compusă (CAGR) de 14,9 % în perioada 2022–2031 , reflectând dependența continuă a producătorilor de aceste metode dovedite.

Luați în considerare următoarele scenarii în care prototiparea CNC dă rezultate excelente:

• Testarea funcțională care necesită proprietăți materiale echivalente cu cele ale producției
• Prototipuri care necesită toleranțe strânse și finisaje superioare ale suprafeței
• Piese care trebuie să treacă prin teste mecanice, termice sau de impact riguroase
• Componente la care o alternativă realizată prin imprimare 3D ar ceda prematur sub sarcină

imprimarea 3D are cu siguranță un rol important — în special pentru geometrii complexe, modele conceptuale ieftine sau iterații din fazele inițiale. Totuși, atunci când prototipul dumneavoastră trebuie să funcționeze ca și cel real, prelucrarea prin frezare CNC oferă o fiabilitate și o precizie inegalate, pe care metodele aditive nu le pot reproduce pur și simplu.

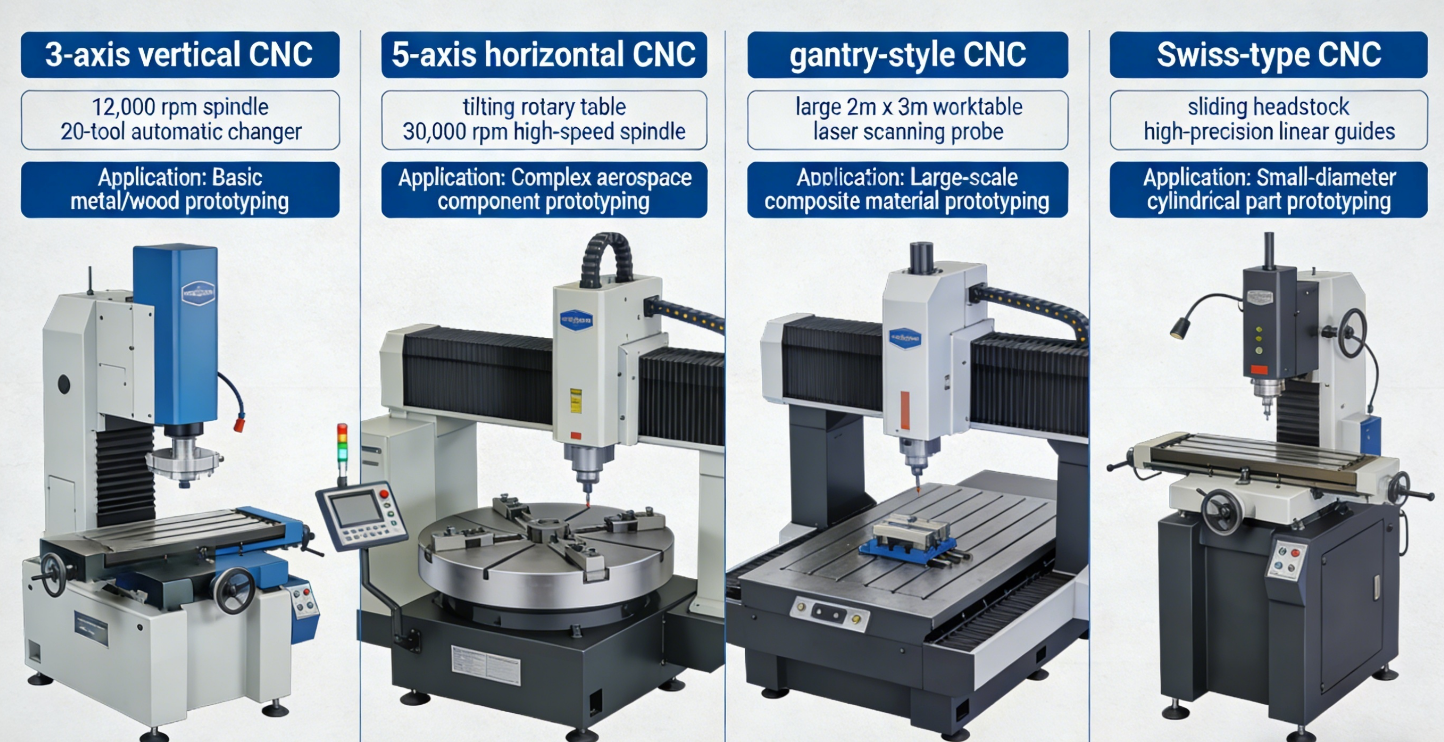

Tipuri de mașini CNC pentru prototipare și aplicațiile lor ideale

Ați decis deja că prototiparea CNC este calea potrivită pentru proiectul dumneavoastră. Dar ce tip de mașină ar trebui să folosiți, de fapt? Această întrebare pune probleme chiar și inginerilor experimentați, deoarece răspunsul depinde în totalitate de geometria piesei, de cerințele privind materialul și de specificațiile de toleranță. Să analizăm fiecare categorie de mașină, astfel încât să puteți asocia capacitatea tehnică cu nevoile specifice ale prototipului dumneavoastră.

Înțelegerea configurațiilor axelor în funcție de nevoile proiectului dumneavoastră

Când evaluarea opțiunilor de prototipare CNC configurația axelor determină ce geometrii puteți obține și câte montări necesită piesa dumneavoastră. Mai multe axe înseamnă o flexibilitate mai mare, dar și o complexitate și un cost crescut.

freze CNC cu 3 axe reprezintă mașinile de referință pentru prelucrarea prototipurilor. Scula de așchiere se deplasează pe trei direcții liniare: X (stânga-dreapta), Y (față-spate) și Z (sus-jos). Aceste mașini sunt excelente pentru producerea de piese frezate CNC cu geometrii simple — suprafețe plane, degajări, găuri și contururi 2,5D. Dacă prototipul dumneavoastră necesită prelucrare doar dintr-o singură direcție, o freză CNC cu 3 axe oferă rezultate excelente la un cost mai scăzut. Gândiți-vă la suporturi de fixare, panouri de carcasă sau carcase simple.

freze CNC cu 4 axe adaugă capacitatea de rotație în jurul axei X (numită axa A), permițând rotirea piesei în timpul prelucrării. Această configurație este deosebit de eficientă pentru caracteristicile cilindrice, modelele elicoidale și piesele care necesită prelucrare pe mai multe fețe fără repoziționare manuală. Camele, arborele specializate și componentele cu caracteristici înfășurătoare pot fi realizate într-un număr redus de montări.

servicii de machetare CNC pe 5 axe oferă libertatea geometrică maximă. Prin deplasarea simultană de-a lungul axelor X, Y și Z, împreună cu rotația în jurul a două axe suplimentare (de obicei A și B sau A și C), aceste mașini pot aborda piesele din practic orice unghi. Conform datelor industriale furnizate de RapidDirect, sistemele cu 5 axe ating toleranțe de până la ±0,0005" și valori de rugozitate superficială până la Ra 0,4 µm. Paletele de turbine aeronautice, implanturile medicale și componentele auto complexe necesită acest nivel de performanță.

Strunguri CNC adoaptă o abordare fundamental diferită — rotesc piesa de prelucrat în timp ce sculele de tăiere rămân fixe pentru a modela materialul. Acest lucru le face ideale pentru piese rotative, cum ar fi arborele, bucșele, conectorii și orice prototip cu profil cilindric sau conic. Lățile CNC moderne includ adesea posibilitatea utilizării sculelor active, permițând operații de găurire și frezare pe aceeași mașină.

Routere CNC prelucrează piese de dimensiuni mai mari și materiale mai moi, fiind astfel perfecte pentru prototipuri din lemn, modele din spumă, carcase din plastic și panouri compozite. Deși sunt mai puțin precise decât frezele CNC, router-urile acoperă volume de lucru mai mari — uneori întinzându-se pe câțiva metri — fiind ideale pentru semne publicitare, maquete arhitecturale și aplicații de prototipare în format mare.

Potrivirea capacităților mașinii cu complexitatea prototipului

Alegerea mașinii potrivite implică echilibrarea mai multor factori. Mai jos găsiți o comparație practică care vă va ghida în luarea deciziei:

Tip de mașină	Configurație axe	Cele mai potrivite aplicații de prototipare	Nivel de complexitate	Volum de lucru tipic
freză CNC cu 3 axe	X, Y, Z liniar	Piese plate, buzunare, profile 2.5D, plăci de montare, carcase simple	Scăzut până la mediu	305 mm × 305 mm × 152 mm până la 1016 mm × 508 mm × 508 mm
freză CNC cu 4 axe	Mișcări pe axele X, Y, Z și rotație pe axa A	Caracteristici cilindrice, profiluri de came, prelucrare multi-fațetă, tăieturi elicoidale	Mediu	Asemănătoare cu freza cu 3 axe, dar echipată cu o masă rotativă
freză CNC 5-Axe	Mișcări pe axele X, Y, Z și rotații pe axele A și B (sau C)	Componente aeronautice, implante medicale, pale de turbină, suprafețe complexe sculptate	Înaltelor	305 mm × 305 mm × 305 mm până la 1524 mm × 1016 mm × 762 mm
Strung CNC	Mișcări pe axele X și Z (cu opțiune pentru axe Y, C și scule active)	Arbori, bucși, racorduri, componente filetate, piese cu simetrie de rotație	Scăzut până la mediu	Până la diametrul de 24", lungimea de 60"
Cnc router	X, Y, Z (opțiuni cu 3 sau 5 axe)	Panouri mari, modele din lemn, prototipuri din spumă, carcase din plastic, panouri de semnalizare	Scăzut până la mediu	48" x 48" până la 120" x 60"

Când evaluați opțiunile disponibile, luați în considerare aceste recomandări practice:

• Prelucrare pe o singură față, cu caracteristici de bază? Un frezor cu 3 axe prelucrează eficient și rentabil cele mai multe componente de frezare CNC
• Piese care necesită acces la mai multe fețe? frezarea CNC cu 4 sau 5 axe elimină necesitatea mai multor montări și îmbunătățește precizia
• Prototipuri cilindrice sau cu simetrie de rotație? Strungurile CNC cu capacități combinate de frezare și strunjire CNC oferă rezultate optime
• Piese de format mare din materiale mai moi? Frezele CNC oferă spațiul de lucru de care aveți nevoie
• Geometrii complexe pentru aplicații aeronautice sau medicale? serviciile de prelucrare CNC pe 5 axe justifică costul suplimentar pentru producția de piese CNC complexe

Rețineți că complexitatea configurării influențează direct timpul de livrare și costul. O piesă care necesită trei configurări separate pe o mașină cu 3 axe ar putea fi finalizată într-o singură operație pe un sistem cu 5 axe — ceea ce ar putea face ca mașina mai scumpă să fie avantajoasă din punct de vedere economic pentru prototipul dumneavoastră specific.

Înțelegerea acestor tipuri de mașini vă pune într-o poziție favorabilă pentru a lua decizii informate privind selecția materialelor — următorul factor esențial care determină dacă prototipul dumneavoastră funcționează așa cum este prevăzut în timpul testărilor funcționale.

Ghid de selecție a materialelor pentru fabricarea prototipurilor prin prelucrare CNC

Acum că înțelegeți ce tipuri de mașini se potrivesc proiectului dumneavoastră, iată următoarea întrebare esențială: ce material trebuie să tăiați, de fapt? Alegerea materialului influențează direct modul în care prototipul dumneavoastră se comportă în timpul testărilor, eficiența prelucrării sale și dacă piesa finală reprezintă cu exactitate intenția de producție. Alegeți cu grijă și veți valida mai rapid designurile. Alegeți necorespunzător și veți pierde timp rezolvând probleme cauzate de nepotrivirea materialului, nu de deficiențe ale designului.

Selectarea metalelor pentru testarea prototipurilor funcționale

Metalele rămân alegerea preferată atunci când prototipul dumneavoastră trebuie să reziste încărcărilor mecanice reale, stresului termic sau mediilor corozive. Fiecare categorie de metal oferă avantaje distincte, în funcție de cerințele aplicației dumneavoastră.

Aliaje de aluminiu domină prelucrarea CNC a prototipurilor din motive bine întemeiate. Conform analizei materialelor realizate de RapidDirect, aluminiul are raportul cel mai ridicat rezistență/raport greutate dintre metalele obișnuite — depășind chiar oțelul în acest sens. Piesele din aluminiu frezate rapid, acceptă diverse finisaje de suprafață și rezistă în mod natural la coroziune prin oxidare superficială. Pentru prototipuri destinate industriei auto și aeronautice, care necesită performanță ușoară, aluminiul oferă rezultate excepționale.

• aluminiu 6061: Cel mai versatil tip, cu o rezistență la curgere de 40 ksi, o excelentă rezistență la coroziune și o prelucrabilitate remarcabilă — ideal pentru console structurale, schimbătoare de căldură și carcase electronice
• 7075 Aluminiu: Cu o rezistență la rupere de 83 ksi, acest aliaj de calitate aerospațială este potrivit pentru aplicații supuse unor eforturi ridicate, cum ar fi racordurile pentru aeronave și roțile dințate ale mașinilor
• aluminiu 5052: Rezistența excepțională la coroziune în apă sărată face din acest aliaj alegerea preferată pentru prototipuri de echipamente marine

Variante de oțel oferă o rezistență superioară atunci când piesele dvs. metalice pentru prelucrare trebuie să reziste unor teste structurale exigente. Calitățile de oțel inoxidabil oferă o excelentă rezistență la uzură, împreună cu protecție împotriva coroziunii, făcându-le potrivite pentru instrumente medicale, echipamente pentru procesarea alimentelor și componente pentru manipularea substanțelor chimice. Oțelurile carbon oferă o duritate mai mare la un cost mai scăzut, atunci când coroziunea nu este o preocupare principală.

Alamă se remarcă în aplicațiile electrice și în componentele decorative. Acest aliaj de cupru și zinc se prelucrează excelent, oferă finișuri de suprafață excelente și are proprietăți antimicrobiene naturale. Atunci când prototipul dvs. necesită atracție estetică împreună cu conductivitate electrică—gândiți-vă la conectori, racorduri sau carcase pentru instrumente—aliajul de alamă răspunde pe ambele planuri.

Titan comandă un preț premium, dar justifică costul pentru aplicații din domeniul aerospace, medical și de înaltă performanță. Biocompatibilitatea sa îl face esențial pentru prototipuri de implante, în timp ce raportul excepțional de rezistență la greutate și rezistența la căldură îl recomandă pentru componente aerospace solicitante. Rețineți că titanul este prelucrat mai lent și necesită scule specializate, ceea ce crește atât costul, cât și durata de livrare pentru prototipurile metalice prelucrate prin strunjire.

Plastice inginerești care simulează materialele de producție

Când prototipul dumneavoastră trebuie să valideze potrivirea, forma și funcționarea de bază, fără greutatea sau costul metalului, plasticele inginerești oferă alternative atrăgătoare. Producția modernă de prototipuri din plastic prin frezare CNC gestionează o gamă largă de polimeri, fiecare cu caracteristici distincte.

ABS (acrilonitril butadien stiren) rămâne una dintre cele mai populare alegeri pentru aplicațiile de prelucrare CNC a ABS-ului. Acest termoplast oferă o rezistență ridicată la impact, o bună stabilitate dimensională și o prelucrabilitate ușoară la un cost relativ scăzut. Carcasele pentru produse de consum, componentele interioare auto și carcasele electronice sunt frecvent prototipate din ABS înainte de trecerea la injectare.

Alte produse este ales atunci când aveți nevoie de claritate optică combinată cu rezistență la spargere. Prototipurile de dispozitive medicale, lentilele de iluminat auto și echipamentele de protecție necesită adesea combinația unică a policarbonatului de transparență și rezistență mecanică.

PEEK (Polieter eter cetona) reprezintă extremitatea de înaltă performanță a spectrului plasticilor. Acest polimer avansat suportă temperaturi de funcționare continuă până la 480°F (249°C), rezistă majorității substanțelor chimice și oferă proprietăți mecanice apropiate de cele ale unor metale. Componentele aeronautice, echipamentele pentru industria semiconductorilor și aplicațiile industriale solicitante justifică costul ridicat al materialului PEEK.

Delrin (Acetal/POM) oferă o rigiditate excepțională, frecare redusă și o excelentă stabilitate dimensională. Roțile dințate, rulmenții, bucșele și componentele mecanice de precizie beneficiază de proprietățile autolubrifiante ale Delrinului și de rezistența sa la uzură.

Pentru aplicații speciale care necesită o rezistență extremă la temperatură, prelucrarea prin strunjire cu comandă numerică (CNC) a ceramicii deschide posibilități suplimentare. Ceramicele tehnice, cum ar fi alumina și zirconia, suportă temperaturi care depășesc 3000°F, oferind în același timp izolare electrică și inertitate chimică. Totuși, aceste materiale necesită scule speciale din diamant și parametri de prelucrare atent controlați.

Categorie de Material	Materiale specifice	Cele mai bune aplicații	Considerații privind Prelucrarea	Cazuri de utilizare pentru prototipuri
Aliaje de aluminiu	6061, 7075, 5052, 6063	Aerospațial, automotive, electronică, marină	Prelucrabilitate excelentă, viteze ridicate posibile, uzură minimă a sculelor	Teste structurale, gestionarea termică, componente ușoare
Oțeluri	inoxidabil 304/316, carbon 1018, aliaj 4140	Medical, industrial, structural, în condiții de uzură accentuată	Moderat până la dificil, necesită lichid de răcire, viteze mai reduse	Validare la încărcare, teste de durabilitate, evaluare a coroziunii
Alamă	C360 pentru prelucrare ușoară, C260 pentru cartușe	Electrice, decorative, pentru instalații sanitare, instrumente	Prelucrare excelentă, obținerea ușoară a unor finisaje de calitate	Conectori electrici, corpuri de supape, componente estetice
Titan	Calitatea 5 (Ti-6Al-4V), Calitatea 2 pură	Aeronautică, implante medicale, domeniul maritim, sporturi motorizate	Prelucrare dificilă, scule specializate, necesită viteze reduse	Teste de biocompatibilitate, aplicații critice din punct de vedere al greutății
Plasturile de inginerie	ABS, Policarbonat, Nylon, Delrin	Produse de consum, interior auto, componente mecanice	Prelucrare rapidă, necesită scule ascuțite, gestionarea acumulării de căldură	Verificarea potrivirii/forme, testare funcțională, evaluarea sistemelor de fixare prin clip
Plastice de Performanță Înaltă	PEEK, PTFE, Ultem, PVDF	Aerospațial, semiconductor, prelucrarea chimică	Dificultate moderată, gestionarea temperaturii este esențială	Validare la temperaturi înalte, testare a rezistenței chimice
Ceramica tehnică	Alumină, Zirconiu, Carburi de siliciu	La temperaturi înalte, izolare electrică, rezistent la uzură	Necesită scule cu diamant, manipulare atentă a materialelor fragile, avans lent	Testare în medii extreme, prototipuri de izolatori

La selectarea materialelor pentru piese metalice prelucrate sau prototipuri din plastic, luați întotdeauna în considerare mediul de utilizare finală. Testarea cu materiale echivalente cu cele din producție — sau cu substituenți apropiați — asigură faptul că validarea prototipului se reflectă corect în performanța finală din producție. Un material care se prelucrează ușor, dar care nu corespunde intenției de producție, consumă inutil timp de dezvoltare și creează o încredere falsă în proiectele care ar putea eșua odată ce sunt fabricate din materialul corect.

După ce ați ales materialul, următoarea provocare constă în proiectarea pieselor care pot fi, de fapt, prelucrate cu succes. Înțelegerea principiilor de proiectare pentru fabricabilitate previne surprizele costisitoare atunci când modelul dumneavoastră CAD ajunge pe podeaua atelierului de prelucrare mecanică.

Principii de proiectare pentru fabricabilitate în prototiparea CNC

Ați ales materialul și ați identificat tipul potrivit de mașină. Dar aici e locul în care multe proiecte întâmpină dificultăți: modelul dumneavoastră CAD, frumos conceput, pur și simplu nu poate fi prelucrat așa cum a fost intenționat. Colțuri interne ascuțite pe care sculele de tăiere nu le pot atinge. Pereți atât de subțiri încât vibrează în timpul prelucrării. Elemente amplasate atât de adânc încât nicio sculă standard nu le poate accesa. Aceste neglijențe legate de proiectarea pentru prelucrare transformă prototipurile simple în probleme costisitoare, care necesită mai multe cicluri de redesenare.

Înțelegerea principiilor DFM specifice producției de prototipuri prin prelucrare CNC economisește timp, reduce costurile și asigură faptul că prima piesă fizică corespunde, într-adevăr, intenției de proiectare. Conform cercetării realizate de Modus Advanced , implementarea eficientă a DFM poate reduce costurile de fabricație cu 15–40 % și poate scurta termenele de livrare cu 25–60 % comparativ cu proiectele neoptimizate.

Specificații de toleranță care asigură succesul prototipului

Toleranțele definesc abaterea acceptabilă dintre dimensiunile proiectului dumneavoastră și cele ale piesei finite. Dacă specificați toleranțe prea largi, prototipul dumneavoastră nu va funcționa corespunzător în timpul testărilor. Dacă specificați toleranțe prea strânse, veți plăti prețuri superioare pentru o precizie care, de fapt, nu îmbunătățește performanța.

Pentru operațiunile standard de prototipare CNC, puteți aștepta în mod realist următoarele:

• ±0,005" (±0,13 mm): Toleranță de prelucrare standard, realizabilă pe majoritatea echipamentelor CNC fără proceduri speciale — utilizați această valoare ca referință de bază pentru dimensiunile necritice
• ±0,002" (±0,05 mm): Toleranță de precizie care necesită o atenție sporită în timpul prelucrării — adaugă 25–50 % la termenul de livrare și trebuie specificată doar atunci când este necesară din punct de vedere funcțional
• ±0,0005" (±0,013 mm): Lucrări de înaltă precizie care necesită echipamente specializate, medii cu temperatură controlată și operații de descărcare a tensiunilor — așteptați termene de livrare cu 100–200 % mai lungi
• ±0,0002" (±0,005 mm): Toleranță ultra-precisă care necesită controale extreme ale mediului și echipamente specializate de inspecție — adaugă 300 % sau mai mult la termenele de fabricație

Principiul cheie? Aplicarea selectivă a toleranțelor strânse. Suprafețele critice de asamblare, interfețele lagărelor și caracteristicile de aliniere justifică specificațiile de precizie. Suprafețele decorative, găurile de trecere și geometria nefuncțională trebuie să utilizeze toleranțe standard. Această abordare selectivă menține costurile de prototipare la un nivel gestionabil, asigurând în același timp îndeplinirea cerințelor funcționale.

Grosimea pereților reprezintă o altă considerație critică în proiectarea pieselor pentru prelucrarea CNC. Așa cum se menționează în ghidul Jiga privind proiectarea CNC, pereții mai subțiri sunt mai costisitori, deoarece măresc în mod semnificativ riscul de vibrații (chatter), necesitând viteze de avans mai reduse și adâncimi de așchiere mai mici pentru a menține precizia și o finișare acceptabilă a suprafeței. Pentru rezultate fiabile:

• Metale: Grosime minimă a peretelui de 0,8 mm ca valoare de bază; 0,5 mm este posibilă, dar crește semnificativ costul
• Plastice: Grosime minimă de 1,2–4 mm, în funcție de rigiditatea materialului și de geometria piesei
• Pereți cu raport înalt de aspect: Când înălțimea depășește de patru ori grosimea peretelui, se pot produce probleme de vibrații (chatter), care generează urme vizibile de frezare și inexactități dimensionale

Evitarea celor mai frecvente greșeli de proiectare în prototiparea CNC

Anumite caracteristici geometrice cauzează în mod constant probleme în prototiparea CNC. Înțelegerea acestor limitări înainte de finalizarea proiectului previne surprize costisitoare atunci când fișierele dvs. ajung la atelierul de prelucrare mecanică.

Razele colțurilor interne

Frezele frontale sunt cilindrice — nu pot crea fizic colțuri interne ascuțite de 90 de grade. Fiecare colț interior necesită un racord cu rază egală sau mai mare decât diametrul sculei de tăiere. Conform ghidurilor de proiectare Norck, raza recomandată trebuie să fie cel puțin 1/3 din adâncimea cavității sau mai mare. Pentru piesele frezate CNC care necesită componente de asamblare:

• Specificați o rază minimă de 0,030" (0,76 mm) pentru colțurile interne standard
• Utilizați o rază de 0,060" (1,52 mm) sau mai mare pentru buzunare adânci, pentru a permite utilizarea unor scule rigide
• Luați în considerare tăieturi de degajare de tip „dog-bone” sau „T-bone” atunci când sunt necesare colțuri perfect drepte pentru piesele de asamblare
• Dacă colțurile ascuțite sunt absolut esențiale, devin necesare operațiuni secundare de prelucrare prin scântei electrice (EDM) — ceea ce adaugă costuri și durate de livrare semnificative

Raportul dintre adâncimea și lățimea cavității

Cavitatea profundă și îngustă reprezintă o provocare chiar și pentru echipamentele CNC sofisticate. Limitările de lungime ale sculelor, problemele de deviere și evacuarea așchiilor se agravează pe măsură ce adâncimea crește în raport cu lățimea:

• Adâncimea maximă recomandată a cavității: de 4 ori lățimea cavității
• Înălțimea elementului nu trebuie să depășească de 4 ori lățimea acestuia
• Găurile pot atinge o adâncime de până la 30 de ori diametrul lor — mult mai profund decât nișele
• Diametrele standard ale găurilor variază între 1 mm și 38 mm; găurile mai mici cresc substanțial costul

Subtăieri și elemente inaccesibile

Subtăierile — elemente pe care sculele verticale standard nu le pot prelucra — necesită scule speciale, montaje suplimentare sau metode alternative de prelucrare. Înainte de a include subtăieri în proiectul prototipului dumneavoastră:

• Evaluați dacă subtăierea îndeplinește o funcție utilă care să justifice complexitatea suplimentară
• Luați în considerare împărțirea piesei în mai multe componente care se asamblează împreună
• Explorați posibilitățile de prelucrare pe 5 axe, care permit accesul la caracteristici din mai multe unghiuri
• Alocați un buget pentru termene de livrare cu 100–200 % mai lungi, atunci când subțăierările sunt inevitabile

Specificații filet

Caracteristicile filetate necesită o specificare atentă pentru a evita complicații în procesul de fabricație. Conform ghidurilor industriale:

• Dimensiunile minime ale filetelor: #0-80 (ANSI) sau M2 (ISO)
• Adâncimea recomandată a filetului: de 3 ori diametrul nominal pentru o angrenare adecvată
• Specificați clasa filetului și cerințele de angrenare, nu dimensiunile exacte ale găurilor de burghiu
• Asigurați o distanță suficientă între pereții peretelui și filet – găurile filetate plasate prea aproape de pereții buzunarelor prezintă riscul de perforare
• Luați în considerare găurile trecătoare, atunci când este posibil, pentru a simplifica operațiile de burghiere și filetare

considerente de proiectare: 3 axe vs. 5 axe

Alegerea mașinii dumneavoastră influențează fundamental geometriile pe care le puteți obține în mod eficient. Piesele proiectate pentru prelucrare pe 3 axe trebuie să:

• Alinieze toate caracteristicile cu planele X, Y și Z, ori de câte ori este posibil
• Evite suprafețele înclinate care necesită mai multe montări
• Prevadă caracteristici accesibile dintr-un număr limitat de orientări
• Accepte faptul că unele subțăieturi și contururi complexe nu sunt pur și simplu practice

prelucrarea pe 5 axe oferă o libertate geometrică mai mare, dar la un cost cu 300–600 % mai ridicat decât operațiunile pe 3 axe. Rezervați capacitățile de prelucrare pe 5 axe pentru:

• Suprafețe sculpturale complexe care necesită modificări continue ale orientării sculei
• Piese cu caracteristici situate pe mai multe fețe înclinate, care ar necesita numeroase montări pe 3 axe
• Componente aeronautice și medicale, unde optimizarea geometriei prevalează asupra considerentelor de cost
• Prototipuri în care eliminarea mai multor montări îmbunătățește precizia relațiilor critice

Aceste principii DFM formează baza pentru fabricarea cu succes a prototipurilor. Cu proiectul dumneavoastră optimizat pentru prelucrabilitate, pasul următor implică înțelegerea întregului flux de lucru, de la fișierul CAD până la piesa finită—asigurându-se că fiecare etapă a procesului oferă rezultatele pe care le așteptați.

Fluxul complet de prototipare CNC, de la proiectare până la piesa finită

Ați proiectat piesa având în vedere posibilitățile de fabricare și ați selectat materialul potrivit. Ce urmează? Mulți ingineri înțeleg obiectivul final—un prototip finit în mână—dar rămân neclari cu privire la pașii exacti dintre apăsarea butonului „export” în software-ul CAD și primirea unei componente prelucrate cu precizie. Această lacună de cunoaștere este importantă, deoarece înțelegerea întregului flux de lucru vă ajută să comunicați mai eficient cu atelierele de prelucrare, să anticipați eventualele întârzieri și să optimizați proiectele pentru un timp de livrare mai scurt.

Să parcurgem împreună fiecare etapă a producției pieselor prelucrate prin frezare CNC, de la pregătirea fișierului digital până la verificarea finală a calității. Urmarirea acestei fluxuri de lucru asigură faptul că prototipul dumneavoastră va fi livrat exact așa cum a fost specificat.

1. Pregătirea și exportul fișierului CAD

   Totul începe cu modelul dumneavoastră 3D. Înainte de export, verificați dacă fișierul CAD conține un model solid etanș, fără goluri, suprafețe suprapuse sau geometrie ambiguă. Asigurați-vă că toate dimensiunile sunt scalate corect (milimetri față de inch generează erori costisitoare) și că toleranțele critice sunt clar annotate.

   Pentru prototiparea CNC, exportați proiectul în unul dintre următoarele formate preferate:

   • STEP (.stp/.step): Standardul universal pentru transferul geometriei solide între sistemele CAD — păstrează cu acuratețe caracteristicile geometrice și este larg acceptat de atelierele de prelucrare mecanică
   • IGES (.igs): Un format mai vechi, potrivit pentru geometrii mai simple; mai puțin fiabil pentru suprafețe complexe
   • Parasolid (.x_t): Păstrare excelentă a geometriei, utilizat frecvent împreună cu software-ul avansat CAM
   • Formate CAD native: Fișierele SolidWorks (.sldprt), Inventor (.ipt) sau Fusion 360 funcționează atunci când atelierul de prelucrare utilizează un software compatibil

   Includeți un desen 2D separat cu dimensiunile critice, toleranțele, cerințele privind finisarea suprafeței și orice instrucțiuni speciale. Acest desen servește ca specificație contractuală pentru testarea calității pieselor prelucrate prin frezare CNC.

2. Programarea CAM și generarea traiectoriei sculei

   Fișierul dumneavoastră CAD nu vorbește limba pe care mașinile CNC o înțeleg. Software-ul CAM (Fabricație asistată de calculator) acoperă această breșă, transformând geometria în instrucțiuni precise de tăiere.

   Traducerea de la CAD la CAM pentru trasee optime ale sculelor

   În timpul programării CAM, un strungar sau un programator ia decizii critice care influențează direct calitatea piesei și durata producției. Conform analizei fluxului de lucru de fabricație a zone3Dplus , software-ul CAM gestionează mai multe funcții esențiale:

   • Selectarea sculelor de tăiere adecvate pentru fiecare element
   • Stabilirea turațiilor axului principal (viteza de rotație a sculei)
   • Definirea vitezelor de avans (viteza cu care scula se deplasează prin material)
   • Trasarea traseului exact pe care îl va urma scula de tăiere

   Rezultatul este codul G — un limbaj de comandă numerică care indică mașinii exact mișcările pe care trebuie să le execute. Gândiți-vă la codul G ca la rețeta pe care o urmează mașina dvs. CNC, specificând fiecare mișcare în parte, până la miimi de inch.

   Programarea eficientă a traseului sculei echilibrează viteza cu calitatea suprafeței. Parametrii agresivi de tăiere reduc timpul de ciclu, dar pot lăsa urme vizibile de frezare sau pot provoca devierea sculei. Parametrii conservatori produc finisaje superioare, dar prelungesc durata producției. Programatorii experimentați CAM optimizează acest echilibru în funcție de cerințele dvs. specifice.

3. Configurarea mașinii și fixarea piesei de prelucrat

   Înainte de începerea tăierii, mașina necesită o pregătire atentă. Această fază de configurare include:

   • Încarcarea materialelor: Fixarea blocului de material brut („piesa de prelucrat”) într-o menghină, un dispozitiv de fixare sau un sistem de strângere care să prevină orice mișcare în timpul prelucrării
   • Încărcarea sculelor: Instalarea sculelor de tăiere necesare în purtătorul de scule al mașinii sau în schimbătorul automat de scule
   • Stabilirea originii de lucru (Work Zero): Localizarea precisă a originii coordonatelor mașinii în raport cu piesa de prelucrat — aceasta asigură faptul că toate mișcările programate se execută în pozițiile corecte
   • Calibrarea lungimii sculelor: Măsurarea exactă a lungimii fiecărei scule, astfel încât mașina să compenseze corect în timpul prelucrării

   Deciziile privind fixarea piesei de prelucrat influențează în mod semnificativ ce caracteristici pot fi prelucrate într-o singură montare. Piesele care necesită acces la mai multe fețe pot necesita dispozitive personalizate sau mai multe montări, cu repositionare atentă între operații.

4. Secvențierea operațiilor de prelucrare

   După finalizarea montării, începe efectiv procesul de așchiere. Operațiile urmează, de obicei, o secvență logică care progresează de la eliminarea grosolană a materialului până la tăierile finale de precizie:

   • Debitare frontală: Crearea unei suprafețe de referință plane pe partea superioară a piesei de prelucrat
   • Pre-machetare: Eliminarea rapidă a volumului principal de material pentru a obține o geometrie aproximativă a piesei finale, lăsând un adaos de 0,010–0,030" pentru finisare
   • Semi-finisare: Refinarea suprafețelor mai aproape de dimensiunile finale, păstrând în același timp timpi de ciclu rezonabili
   • Finisare: Trecerile finale de precizie care ating toleranțele specificate și calitatea suprafeței
   • Operațiuni de găurire: Găurire, alezare, reamare și filetare a găurilor filetate
   • Profilare: Debitarea contururilor exterioare și separarea piesei finite de materialul rămas

   După cum este menționat de Documentația de programare CAM a MecSoft , înțelegerea controlului adâncimii de așchiere este extrem de importantă—fiecare operațiune specifică exact cât de adânc pătrunde scula în raport cu geometria piesei dvs. Pentru aplicațiile de prelucrare eșantion, programatorii ordonează cu atenție operațiunile pentru a minimiza schimbările de sculă și repoziționarea piesei de prelucrat.

   Pe tot parcursul prelucrării, lichidul de răcire inundează zona de așchiere, îndeplinind mai multe roluri: prevenirea acumulării de căldură, lubrifierea așchierii și evacuarea așchiilor care ar putea deteriora calitatea suprafeței sau provoca ruperea sculei.

5. Inspectare în Decursul Procesului

   Prototipurile critice prelucrate prin frezare CNC necesită adesea verificare în timpul prelucrării — nu doar după finalizarea acesteia. Operatorii pot opri mașina între operații pentru a măsura dimensiunile cheie, asigurându-se că piesa rămâne în limitele de toleranță înainte de a trece la tăierile ulterioare. Detectarea erorilor în mijlocul procesului previne rebutarea pieselor aproape finalizate.

6. Îndepărtarea și curățarea pieselor

   După finalizarea prelucrării, piesa finită obținută prin prelucrare CNC necesită o demontare atentă din dispozitivul de fixare. Operatorii elimină reziduurile de lichid de așchiere, așchii și alte impurități folosind aer comprimat, spălare cu solvenți sau curățare ultrasonică, în special pentru geometrii complexe.

Operații post-prelucrare care finalizează prototipul dumneavoastră

Extragerea piesei din mașină nu înseamnă că aceasta este finalizată. Majoritatea prototipurilor necesită operații suplimentare înainte de a fi gata pentru testare sau prezentare.

Îndepărtarea Bavurilor

Prelucrarea mecanică generează inevitabil bavuri — mici margini ridicate sau fragmente metalice de-a lungul frontierelor tăierii. Aceste proeminențe ascuțite afectează funcționarea pieselor, creează riscuri pentru siguranță și interferă cu asamblarea. Metodele comune de îndepărtare a bavurilor includ:

• Îndepărtarea manuală a bavurilor cu unelte specializate pentru margini accesibile
• Prelucrarea prin rostogolire sau finisare vibratoare pentru procesarea în loturi
• Îndepărtarea termică a bavurilor pentru canale interne și geometrii complexe
• Îndepărtarea electrochimică a bavurilor pentru cerințe de precizie

Finisarea suprafeței

În funcție de cerințele dumneavoastră, tratamentele suplimentare ale suprafeței îmbunătățesc aspectul, durabilitatea sau performanța:

• Sablat cu biluțe: Creează o textură mată uniformă și elimină urmele lăsate de prelucrarea mecanică
• Ușurare: Obține suprafețe de tip oglindă pentru aplicații optice sau estetice
• Anodizarea: Adaugă rezistență la coroziune și culoare prototipurilor din aluminiu
• Vopsire în Pulbere: Oferă finisaje durabile colorate pentru testarea funcțională
• Placare: Placare crom, nichel sau zinc pentru o protecție îmbunătățită împotriva uzurii sau a coroziunii

Unele aplicații necesită, de asemenea, servicii de rectificare CNC pentru finisaje de suprafață extrem de precise sau pentru controlul strict al dimensiunilor pe caracteristici critice.

Inspecția calității

Inspecia finală confirmă faptul că prototipul dvs. îndeplinește toate cerințele specificate. În funcție de complexitate și gradul de criticitate, inspecția poate include:

• Verificarea dimensională: Cale de măsurat, micrometre și rigle de înălțime pentru măsurători de bază
• CMM (mașină de măsurat cu coordonate): Măsurare automată 3D care confirmă faptul că geometria complexă corespunde specificațiilor CAD
• Testarea rugozității suprafeței: Profiliometre care măsoară valorile Ra în concordanță cu cerințele privind finisajul
• Inspecție vizuală: Verificarea prezenței defectelor estetice, a bavurilor sau a anomaliilor de suprafață
• Testare Funcțională: Verificarea asamblării cu componentele conjugate sau a performanței în condiții de funcționare simulate

Testarea completă a calității pieselor prelucrate prin strunjire CNC documentează faptul că prototipul dvs. îndeplinește specificațiile înainte de expediere — esențială pentru industriile reglementate, care necesită trasabilitate.

Documentație și livrare

Serviciile profesionale de prototipare oferă rapoarte de inspecție, certificate de material și orice documentație de conformitate necesară, alături de piesele finalizate. Această documentație devine esențială în momentul trecerii de la prototipurile reușite la fabricarea în serie.

Înțelegerea acestui flux de lucru complet — de la exportul fișierelor CAD până la inspecția finală — vă pune într-o poziție favorabilă pentru a lua decizii informate privind termenele, costurile și cerințele de calitate. Dar cum se compară prototiparea prin prelucrare CNC cu celelalte metode de fabricație? Următoarea secțiune explică în ce situații prelucrarea CNC depășește alte abordări și când alternativele ar putea satisface mai bine nevoile proiectului dumneavoastră.

Prototiparea CNC versus metodele alternative de fabricație

Vă înțelegeți fluxul de lucru pentru prototiparea CNC, dar iată întrebarea reală: este prelucrarea prin așchiere alegerea potrivită pentru proiectul dumneavoastră specific? Având în vedere progresul rapid al imprimării 3D și avantajele economice atrăgătoare oferite de turnarea prin injecție la volume mari, răspunsul nu este întotdeauna clar. O decizie greșită duce la risipirea bugetului pe un proces nepotrivit — sau, mai rău, la obținerea unor prototipuri care nu reprezintă corect intenția de producție.

Să construim împreună un cadru decizional care să elimine zgomotul informațional. Prin compararea prototipării CNC cu metodele alternative, pe baza unor criterii cheie de performanță, veți ști exact când prelucrarea prin așchiere aduce o valoare superioară și când alte abordări sunt mai potrivite.

Când CNC este preferabil față de imprimarea 3D pentru prototipuri

Dezbaterea dintre prelucrarea prin frezare cu comandă numerică (CNC) și imprimarea 3D domină discuțiile despre prototipare, iar acest lucru este pe bună dreptate — ambele procese transformă proiectele digitale în piese fizice. Totuși, aici se opresc și asemănările. Conform analizei de fabricație realizate de Jiga, prelucrarea CNC atinge toleranțe la fel de strânse ca ±0,01 mm, în timp ce imprimarea 3D se situează, în mod tipic, între ±0,05 mm și ±0,3 mm, în funcție de tehnologia utilizată.

Prototiparea rapidă CNC depășește fabricarea aditivă în mai multe scenarii critice:

• Autenticitatea materialului este esențială: CNC prelucrează exact aceleași materiale utilizate în producție — aluminiu 6061, oțel inoxidabil 316, PEEK — cu rezistență izotropică completă. Piesele imprimate 3D prezintă adesea proprietăți anizotrope, cu rezistență redusă în anumite orientări.
• Finisajul suprafeței este esențial: Suprafețele prelucrate mecanic ating o rugozitate Ra de 0,4–1,6 µm chiar după prelucrare. Piesele imprimate 3D prezintă linii de strat cu o înălțime de 5–25 µm, necesitând, în mod obișnuit, un proces extensiv de finisare pentru a obține o calitate comparabilă.
• Testarea funcțională sub sarcină: Când prototipul dumneavoastră trebuie să reziste solicitărilor mecanice, ciclurilor termice sau testelor de oboseală, prelucrarea prin frezare cu comandă numerică (CNC) oferă piese care se comportă ca și componentele din producția de serie.
• Toleranțele strânse sunt indispenzabile: Suprafețele de asamblare precise, interfețele pentru rulmenți și caracteristicile critice pentru asamblare necesită precizia dimensională oferită de prelucrarea CNC.

Totuși, imprimarea 3D este avantajoasă atunci când proiectul dumneavoastră necesită geometrii interne complexe, structuri în rețea pentru reducerea masei sau iterații rapide ale designului, în cazul în care proprietățile materialelor nu reprezintă prioritate. Prototiparea rapidă CNC și metodele aditive nu sunt concurente — sunt instrumente complementare, adaptate unor provocări diferite.

Pragurile de volum care determină cea mai potrivită abordare

Cantitatea destinată producției modifică fundamental economia alegerii metodei de prototipare. Înțelegerea acestor praguri previne cheltuielile excesive pentru serii mici sau investițiile insuficiente atunci când volumul justifică abordări diferite.

Pentru cantități de 1–10 bucăți, prototiparea rapidă prin prelucrare CNC și imprimarea 3D concurează strâns. Prelucrarea CNC implică costuri mai mari de configurare — programarea, fixarea pieselor și verificarea fără material consumă timpul mașinii — dar oferă piese echivalente cu cele din producție. Imprimarea 3D elimină cheltuielile suplimentare de configurare, făcând-o competitivă din punct de vedere al costurilor pentru cantități foarte mici, în ciuda costurilor mai ridicate pe piesă pentru materiale.

Conform analizei industriale a costurilor, punctul de echilibru se situează, de obicei, între 5 și 20 de bucăți, fiind influențat în mare măsură de complexitatea piesei și de alegerile privind materialele. În afara acestei limite, avantajul costurilor pe piesă al prelucrării CNC se accentuează pe măsură ce costurile de configurare se amortizează pe un număr mai mare de bucăți.

Turnarea prin injecție intră în discuție atunci când cantitățile depășesc 500+ bucăți. Investiția inițială în scule—de obicei între 5.000 și 50.000+ USD, în funcție de complexitate—face ca turnarea să nu fie practică pentru prototipare reală. Totuși, atunci când aveți nevoie de sute de piese identice pentru testarea beta sau validarea pe piață, costul scăzut pe unitate al turnării prin injecție devine atrăgător. Așa cum subliniază Protolabs, turnarea prin injecție este ideală pentru producția de volum mare și pentru geometrii complexe cu caracteristici detaliate și varietate de materiale.

Prelucrarea manuală—prelucrarea efectuată de strungari și frezari calificați cu mașini-unelte convenționale—își păstrează încă un rol pentru prototipuri unice extrem de complexe, care necesită adaptare în timp real. Atunci când o piesă necesită ajustări continue, rezolvare creativă de probleme sau montaje neobișnuite, care ar consuma un timp excesiv de programare CNC, strungarii și frezarii experimentați obțin rezultate eficiente. Totuși, această abordare nu este scalabilă și introduce variabilitate umană, pe care prelucrarea CNC o elimină.

Metodologie	Intervalul optim de volum	Opțiuni de Material	Toleranțe tipice	Timp de așteptare	Considerații Financiare
Frezare CNC	1–500+ bucăți	Toate metalele, plasticele inginerești, materialele compozite și ceramicele	±0,01–0,05 mm	1–5 zile în mod tipic	Configurare moderată; scăderea costului pe piesă la volume mari
imprimare 3D (FDM/SLA/SLS)	1-50 bucăți	Polimeri și rășini limitate; unele metale prin DMLS	±0,05–0,3 mm	Ore până la 3 zile	Configurare scăzută; cost ridicat pe piesă la volume mari
Injecție de presformare	500–100.000+ bucăți	Gamă largă de termoplastice; unele termorășini	±0,05–0,1 mm	2–6 săptămâni (confecționarea matrițelor); zile pentru piese	Investiție ridicată în dotări; cost foarte scăzut pe piesă
Prelucrare manuală	1-10 unități	Toate materialele prelucrabile prin așchiere	±0,05–0,1 mm (dependent de operator)	1–10 zile	Cost ridicat al forței de muncă; fără supracost legat de programare

Când evaluați opțiunile dumneavoastră, luați în considerare acești criterii de decizie:

• Cantitate: Sub 10 unități favorizează prelucrarea CNC rapidă sau imprimarea 3D; între 50 și 500 de unități favorizează în mod clar prelucrarea CNC pentru prototipare rapidă; peste 500 de unități pot justifica investiția în matrițe pentru turnare prin injecție
• Cerințe privind materialele: Metale echivalente cu cele din producție sau polimeri de înaltă performanță necesită prelucrare CNC; modelele conceptuale pot utiliza materiale pentru imprimare 3D
• Cerințe privind toleranțele: Caracteristicile care necesită toleranțe de ±0,02 mm sau mai strânse impun prelucrarea CNC; toleranțele mai largi deschid alternative
• Linia de timp: Necesitățile pentru aceeași zi favorizează imprimarea 3D; ferestrele de 2–5 zile se potrivesc prelucrării CNC pentru prototipare rapidă; turnarea prin injecție necesită săptămâni pentru realizarea matrițelor
• Buget: Bugetele limitate pentru cantități mici pot favoriza imprimarea 3D; bugetele mai mari, împreună cu cerințele de volum, beneficiază de eficiența prelucrării CNC

Fluxurile de lucru hibride combină din ce în ce mai frecvent aceste metode în mod strategic. Inginerii pot utiliza imprimarea 3D pentru conceptele inițiale, în scopul validării formei, pot prelucra prototipuri funcționale din materiale de producție pentru testare, apoi pot trece la turnarea prin injecție pentru lansarea pe piață. Conform analizei de prototipare a 3D Actions , mulți dezvoltatori combină mai multe tehnologii pentru a echilibra eficient viteza, rezistența și eficiența din punct de vedere al costurilor.

Înțelegerea acestor compromisuri vă permite să alocați bugetul de prototipare în mod judicios. Totuși, rămâne o altă decizie majoră: ar trebui să investiți în capacitate CNC internă sau să colaborați cu servicii externe de prototipare? Răspunsul depinde de factori care țin de mai mult decât simplele calcule ale costului pe piesă.

Mașini CNC interne versus servicii externe de prototipare

Acum vine întrebarea care poate face sau strica bugetul dumneavoastră pentru prototipare: să investiți în propria mașină de prototipare CNC sau să colaborați cu un serviciu de prototipare CNC? Această decizie nu este doar un calcul financiar — este o alegere strategică care va afecta viteza de iterație a designului, controlul asupra proprietății intelectuale și flexibilitatea operațională pe parcursul următorilor ani.

Multe echipe abordează această decizie cu date incomplete, concentrându-se exclusiv pe costul pe piesă, dar ignorând cheltuielile ascunse care se acumulează în timp. Conform analizei de producție realizate de Rivcut, costul echipamentului reprezintă doar aproximativ 40 % din investiția totală internă — salariile operatorilor, cerințele privind spațiul de producție și sculele adaugă restul de 60 %. Să analizăm în ce situații fiecare abordare oferă valoare reală.

Calcularea costului real al prototipării CNC interne

Cumpărarea unei mașini este doar începutul. Propriul dvs. atelier de prototipuri generează costuri continue care trebuie luate în calcul în orice estimare onestă a rentabilității investiției (ROI). Conform standardelor din industrie, investiția din primul an pentru o configurație profesională cu 3 axe variază între 159.000 USD și 286.000 USD, iar capacitatea cu 5 axe poate ajunge la 480.000–1.120.000 USD, dacă se iau în considerare toate elementele:

• Cumpărarea echipamentului: 50.000–120.000 USD pentru sisteme entry-level cu 3 axe; 300.000–800.000 USD pentru sisteme profesionale cu 5 axe
• Software CAM: 5.000–25.000 USD/anual, în funcție de complexitate și modelul de licențiere
• Stocul inițial de scule: 10.000–30.000 USD pentru freze, port-freze și dispozitive de fixare
• Salariul operatorului: 60.000–90.000 USD/anual pentru prelucrători calificați
• Formare și perioadă de rampă: $5.000–$20.000 plus 12–18 luni de productivitate redusă
• Cerințe privind spațiul: $24.000–$60.000 anual pentru climatizare, alimentare cu energie electrică și suprafață utilă
• Întreținere și reparații: 8–12% din costul echipamentului anual

Iată ce omit majoritatea echipelor: curba de învățare. Conform datelor Rivcut, noile operațiuni interne înregistrează un deșeu de materiale cu 40–60% mai mare și timpi de ciclu de 2–3 ori mai lungi în perioada de rampă de 12–18 luni. Această «taxă de învățare» costă adesea între $30.000 și $80.000 în materiale risipite și productivitate pierdută, sume care apar rar în proiecțiile inițiale de rentabilitate (ROI).

Deci, când începe să fie profitabilă investiția internă? Datele din industrie sugerează aproximativ 2.000 de ore-mașină pe an reprezintă pragul de echilibru — echivalentul aproximativ al unei funcționări într-o singură schimbă, la utilizare completă. Sub acest nivel, finanțați de fapt echipamente scumpe care stau inactiv.

Prototiparea CNC internă este justificată atunci când:

• Volumul dumneavoastră depășește 500–800 de piese pe an, de complexitate moderată
• Frecvența ridicată a iterațiilor necesită livrare în aceeași zi — efectuați teste, modificați și reprelucrați zilnic
• Designurile proprietare necesită un control strict al drepturilor de proprietate intelectuală, cu întreaga activitate desfășurată în interiorul sediului
• Dispuneți de capital disponibil și puteți aștepta 18+ luni pentru obținerea întregului return on investment (ROI)
• Piesele dvs. au geometrii simple, cu toleranțe relaxate, potrivite pentru echipamente de bază
• Puteți angaja, instrui și păstra operatori experimentați de prelucrare CNC pe piața dvs.
• Infrastructura facilității există deja sau poate fi adăugată în mod rentabil

Așa cum a explicat o companie specializată în prototiparea pentru industria aerospațială, la alegerea capacității interne: „Capacitatea de a controla în interior acest ciclu de feedback este foarte puternică în stadiile inițiale ale dezvoltării. De fiecare dată când prelucrăm o piesă și o ținem pentru prima dată în mână, ne gândim la 3–4 îmbunătățiri pe care dorim să le implementăm.” În mediile care necesită iterații rapide, acest ciclu de feedback strâns justifică investiții semnificative.

Când externalizarea aduce un avantaj economic mai mare

Serviciile online de prelucrare CNC au transformat prototiparea externalizată dintr-un proces lent și imprevizibil într-un flux de lucru fiabil, care livrează piese în câteva zile, nu în săptămâni. Serviciile profesionale de prelucrare a prototipurilor oferă acum oferte de preț imediate, feedback DFM (Design for Manufacturability) și termene de livrare de doar 1–3 zile.

În afară de viteză, externalizarea elimină în întregime riscul de capital. Transformați astfel costurile fixe legate de echipamente în cheltuieli variabile pe piesă, care se adaptează la cerința reală. Pentru echipele care caută expresii precum „servicii de frezare CNC în apropierea mea” sau chiar opțiuni specializate, cum ar fi „servicii de prototipare CNC Georgia”, barierele geografice care limitau anterior externalizarea au dispărut în mare parte datorită platformelor digitale de ofertare și logisticii eficiente.

Externalizarea este avantajoasă atunci când:

• Volumul anual este sub 300 de piese sau cerința fluctuează imprevizibil
• Viteza ridicată de iterație este esențială, dar conservarea capitalului este mai importantă decât costul pe piesă
• Piesele necesită lucrări complexe pe 5 axe sau capacități specializate care depășesc investiția potențială în echipamente
• Preferați să vă concentrați resursele interne asupra ingineriei de bază, mai degrabă decât asupra operării mașinilor
• Aveți nevoie de capacitate imediată, fără perioada de învățare de 12–18 luni
• Utilizarea mai multor tipuri de materiale sau a unor procese diverse de finisare ar necesita investiții în echipamente variate
• Conform cerințelor reglementare, este necesară existența unor sisteme documentate de calitate pe care altfel le-ați fi obligați să construiți din zero

Conform analizei industriale a costurilor, pentru volume sub 300 de piese anual, externalizarea generează, de obicei, un cost total cu 40–60 % mai mic, dacă se iau în calcul toate cheltuielile ascunse. Atelierele profesionale oferă, de asemenea, sprijin DFM (Design for Manufacturability) care identifică problemele de fabricabilitate înainte ca acestea să necesite redesignuri costisitoare — o expertiză care necesită ani întregi pentru a fi dezvoltată intern.

Abordarea hibridă

Multe echipe de succes combină ambele strategii, păstrând prototiparea de bază în interiorul companiei, dar externalizând lucrările complexe sau cele ocazionale. Acest model hibrid oferă flexibilitate fără a comite excesiv capital:

• Mențineți o capacitate de bază cu 3 axe pentru iterații rapide ale pieselor simple
• Externalizați lucrările pe 5 axe, materialele exotice și caracteristicile cu toleranțe strânse către specialiști
• Utilizați echipamentele interne pentru validarea proiectării; treceți la parteneri externi pentru prototipuri reprezentative din punct de vedere al producției
• Extindeți capacitatea externă în perioadele de vârf ale cererii, fără ca echipamentele să rămână nefolosite în perioadele de scădere a activității

După cum se menționează în cercetarea privind strategia de fabricație, «Tot mai multe companii folosesc un model mixt—păstrând producția de bază în interiorul firmei și externalizând comenzile mai complexe sau ocazionale către parteneri externi.» Această abordare echilibrată optimizează atât costurile, cât și capacitățile.

Fie că vă construiți capacitate internă, colaborați cu servicii externe sau combinați ambele abordări, decizia dumneavoastră trebuie să fie aliniată cu tiparele specifice de volum, cerințele de iterație și restricțiile de capital. Odată ce strategia de aprovizionare a fost definită, următoarea considerație implică adaptarea abordării la cerințele specifice industriei — deoarece prototiparea în domeniile aerospace, automotive și dispozitive medicale necesită fiecare considerații unice, care depășesc principiile generale ale prelucrării prin strunjire numeric comandată (CNC).

Cerințe și aplicații specifice industriei pentru prototiparea CNC

Strategia dumneavoastră de achiziții este stabilită, dar iată ce diferențiază programele de prototipuri de succes de eșecurile costisitoare: înțelegerea faptului că cerințele de prelucrare prin strunjire pentru prototipuri variază în mod semnificativ între industrii. Un suport pentru caroserie destinat testelor de impact auto necesită considerații fundamental diferite față de un instrument chirurgical destinat încercărilor clinice. Consiliile generale privind prototiparea nu sunt suficiente atunci când conformitatea reglementară, certificarea materialelor și cerințele de documentare diferă atât de mult între sectoare.

Să analizăm ce cere fiecare industrie majoră de la prelucrarea precisă a prototipurilor — toleranțele specifice, materialele, certificatele și documentația care determină dacă prototipul dumneavoastră validează proiectul sau generează întârzieri costisitoare.

Cerințe pentru prototipuri auto care asigură viabilitatea producției

Prototiparea automotive funcționează în condiții de presiune intensă: componentele trebuie să reziste testelor riguroase de validare, în timp ce îndeplinesc obiectivele de cost care fac posibilă producția în serie. Conform analizei industriale realizate de JC Proto, companiile auto au nevoie de piese prototip fabricate din materiale destinate producției pentru a genera date valide de testare — imprimarea 3D pur și simplu nu este adecvată atunci când se validează performanța în caz de impact sau comportamentul la cicluri termice.

La elaborarea programelor de prelucrare CNC pentru prototipuri destinate aplicațiilor auto, luați în considerare aceste cerințe specifice fiecărei categorii:

Șasiu și Componente Structurale

• Toleranțe: ±0,05 mm până la ±0,1 mm pentru interfețele de montare; ±0,02 mm pentru suprafețele de rulare și caracteristicile critice pentru aliniere
• Materiale: aluminiu 6061-T6 și 7075-T6 pentru aplicații ușoare; oțeluri înalt rezistente (4140, 4340) pentru prototipuri care suportă sarcini
• Cerințe de testare: Teste de oboseală, validare a simulărilor de impact, verificare a rezistenței la coroziune
• Documentație: Certificări ale materialelor, rapoarte de inspecție dimensională, înregistrări ale tratamentelor termice

Componente ale transmisiei

• Toleranțe: ±0,01 mm până la ±0,025 mm pentru componente rotative; finisare de suprafață Ra 0,4–0,8 µm pentru suprafețele de etanșare
• Materiale: Aliaje de aluminiu pentru carcase; oțel și titan pentru piese rotative supuse unor eforturi ridicate; aliaje specializate pentru aplicații în sistemele de evacuare la temperaturi înalte
• Cerințe de testare: Ciclare termică, testare la vibrații, verificare a compatibilității cu fluide
• Tratamente de suprafață: Anodizare, placare cu nichel sau straturi protectoare termice, în funcție de mediul de funcționare

Elemente interioare

• Toleranțe: ±0,1 mm până la ±0,25 mm în mod tipic; toleranțe mai strânse pentru interfețele clemei și ale elementelor de fixare
• Materiale: ABS, policarbonat și nylon umplut cu sticlă pentru teste funcționale; piese prototip CNC din aluminiu pentru suporturi structurale interioare
• Cerințe de testare: Evaluarea ajustării și finisării, validarea feedback-ului tactil, stabilitatea la UV și la temperatură
• Cerințe privind finisajul: Texturi reprezentative pentru producție, utilizate în clinicile cu clienți și în reviziile de design

Pentru piesele mecanizate prototip auto, certificarea sistemului de calitate este de o importanță deosebită. Facilitățile certificate IATF 16949, precum Shaoyi Metal Technology satisfac cerințele de asigurare a calității pentru prototiparea automotive, cu procese controlate SPC care asigură componente cu toleranțe strânse pentru ansamblurile de suspensie și piese de precizie. Această certificare demonstrează abordări sistematice privind prevenirea defectelor și îmbunătățirea continuă, cerute de producătorii auto (OEM) de la lanțul lor de aprovizionare.

Prototipare aerospace: Materiale certificate și urmăribilitate completă

Prelucrarea prin frezare CNC a metalelor în domeniul aerospace funcționează într-un cadru reglementar în care fiecare lot de material, fiecare parametru de prelucrare și fiecare rezultat al inspecțiilor necesită o urmăribilitate documentată. Conform prezentării capacităților aerospace ale companiei Lewei Precision, ciclul de dezvoltare progresează prin faze distincte de validare: validarea inginerescă, validarea proiectului, validarea producției și, în final, producția de masă – fiecare fază implicând cerințe crescânde de documentare.

• Certificare a materialelor: Prototipurile aeronautice necesită certificate de laminare care să confirme compoziția chimică și proprietățile mecanice ale materialelor; nu sunt permise materiale înlocuitoare fără aprobarea inginerilor
• Documentare proces: Înregistrări complete ale parametrilor de tăiere, ale selecțiilor de scule și ale rezultatelor inspecțiilor pentru fiecare operațiune
• Toleranțe: De obicei ±0,01 mm până la ±0,025 mm; finisajele de suprafață sunt adesea specificate la Ra 0,8 µm sau mai bune
• Materiale preferate: Aliaje de titan (Ti-6Al-4V), aluminiu aeronautic (7075-T7351, 2024-T351), Inconel pentru aplicații la temperaturi înalte
• Standarde de calitate: Certificare AS9100 pentru managementul calității; acreditare NADCAP pentru procese speciale, cum ar fi tratamentul termic sau încercările ne-distructive
• Inspecția Articolului Inițial: Verificare dimensională completă conform desenelor tehnice înainte de aprobarea producției

Secvența de validare este esențială în prototiparea pentru domeniul aerospațial. Prototipurile de validare inițială a ingineriei pot utiliza documentație simplificată, dar fazele de validare a proiectului și de validare a producției necesită o trasabilitate completă, conform standardelor aerospațiale. Planificarea din stadiul inițial al proiectului pentru această sarcină documentară previne rework-ul costisitor care ar putea apărea în fazele finale ale dezvoltării, atunci când apar decalaje în conformitate.

Considerente privind conformitatea în prototiparea dispozitivelor medicale

Prelucrarea prin frezare CNC a prototipurilor pentru dispozitive medicale implică responsabilități unice — aceste piese pot intra, în final, în contact cu țesuturi vii, pot administra medicamente sau pot susține funcții vitale. Conform analizei PTSMAKE privind fabricarea medicală, prelucrarea CNC medicală se diferențiază în principal prin cerințele excepționale de precizie, selecția materialelor biocompatibile, conformitatea strictă cu reglementările și protocoalele cuprinzătoare de documentare, care depășesc practicile standard de fabricație.

• Cerințe de biocompatibilitate: Materialele trebuie să îndeplinească standardele ISO 10993 pentru evaluarea biologică; opțiunile frecvente includ titanul (Ti-6Al-4V), oțelul inoxidabil 316L, PEEK și polimeri de calitate medicală
• Standardele de precizie: Toleranțe la fel de strânse ca ±0,0001" (2,54 micrometri) pentru componente implantabile; finisaje de suprafață de Ra 0,1–0,4 µm pentru suprafețele care intră în contact cu țesutul
• Compatibilitate cu sterilizarea: Piesele trebuie să reziste ciclurilor repetate de autoclavare, radiației gamma sau sterilizării cu oxid de etilen (EtO), fără a se degrada
• Cerințe ale sistemului de calitate: Certificarea ISO 13485 demonstrează un sistem de management al calității specific domeniului medical; conformitatea cu FDA 21 CFR Part 820 este necesară pentru accesul pe piața americană
• Documentație: Trasabilitate completă a materialelor, înregistrări ale validării proceselor și dosare istorice ale dispozitivelor pentru fiecare lot de producție
• Considerente legate de camerele curate: Componentele critice pot necesita fabricarea în medii de curățenie ISO 7 sau mai bune

Calea reglementară influențează în mod semnificativ strategia de prototipare. Cantitățile destinate studiilor clinice — probabil între 50 și 500 de bucăți — necesită piese echivalente din punct de vedere al producției, fără investiția masivă în echipamente complete de producție. Acesta este exact domeniul în care prelucrarea prin strunjire CNC a prototipurilor din plastic și a celor din metal aduce valoare: piese funcționale și biocompatibile pentru testare, fără angajament prematur privind construcția matrițelor.

După cum se menționează în cercetarea privind producția medicală, investiția într-o matriță industrială din oțel, în valoare de 100.000 USD, înainte de obținerea feedback-ului clinic reprezintă un risc foarte mare. Prelucrarea precisă a prototipurilor permite iterarea proiectului pe baza feedback-ului medicilor și a observațiilor autorităților reglementare, înainte de angajamentul final privind producția.

Electronice de consum: carcase și gestionarea termică

Prototiparea produselor electronice de consum echilibrează perfecțiunea estetică cu performanța funcțională—adesea sub presiunea unor termene foarte restrictive. Când o startup de hardware finalizează cu succes o campanie de finanțare colectivă, are nevoie de piese prototip prelucrate prin strunjire care să valideze atât intenția de design, cât și fezabilitatea fabricației.

• Cerințe pentru carcase: Toleranțe de ±0,05 mm până la ±0,1 mm pentru elementele de fixare prin înclicare (snap-fit) și suprafețele de asamblare; finisaje de suprafață care să reflecte intenția cosmetică finală
• Materiale: aluminiu 6061 pentru carcase metalice; policarbonat sau ABS pentru carcase plastice; aliaje de magneziu pentru aplicații critice din punct de vedere al greutății
• Componente pentru gestionarea termică: Radiatoare care necesită toleranțe stricte de planitate (de obicei 0,05 mm pe 100 mm); geometrii ale aripilor optimizate pentru curgerea aerului sau răcirea pasivă
• Considerente EMI/RFI: Carcasele prototip trebuie să valideze eficacitatea ecranării electromagnetice înainte de realizarea matrițelor pentru producție
• Cerințe estetice: Prototipurile îndeplinesc adesea două roluri simultan—validare funcțională și modele de aspect pentru prezentări către investitori sau fotografiere promoțională
• Iterație rapidă: Ciclurile de dezvoltare a electronicii de consum necesită un timp de răspuns rapid; termenele de livrare de 3–5 zile sunt adesea necesare pentru a obține un avantaj competitiv

Pentru startup-uri care trec de la succesul obținut prin finanțare colectivă la livrarea pe piață, prelucrarea prin strunjire și frezare a prototipurilor acoperă decalajul dintre concept și producție. Primele serii de 1.000–5.000 de bucăți pot fi produse prin prelucrare CNC, în timp ce se realizează matrițele pentru turnare prin injecție — generând astfel venituri și feedback de piață în mod simultan.

Înțelegerea acestor cerințe specifice industriei asigură faptul că programul dumneavoastră de prototipare abordează, încă de la prima zi, criteriile corecte de validare. Serviciile generice de prelucrare pot produce piese cu dimensiuni exacte, dar partenerii aliniați cu industria înțeleg documentația, certificatele și sistemele de calitate impuse de aplicația specifică dumneavoastră. Odată ce aceste considerente sunt clarificate, sunteți într-o poziție favorabilă pentru a lua decizii informate, care să accelereze tranziția de la prototip la producție.

Luarea unor decizii inteligente privind prelucrarea CNC a prototipurilor pentru proiectul dumneavoastră

Ați acoperit o mulțime de aspecte — tipuri de mașini, selecția materialelor, principiile DFM, etapele fluxului de lucru, comparații între metode, strategii de aprovizionare și cerințe specifice industriei. Acum este momentul să integrați toate aceste elemente într-un ghid practic, pe care îl puteți aplica imediat, fie că lansați primele prototipuri CNC, fie că optimizați un program de dezvoltare deja stabilit.

Diferența dintre programele de prototipare reușite și eșecurile costisitoare se datorează adesea luării unor decizii interconectate, nu izolate. Alegerea mașinii afectează opțiunile de materiale. Selecția materialelor influențează constrângerile DFM. Cerințele privind toleranțele determină abordarea de aprovizionare. Să construim un cadru care leagă aceste elemente între ele.

Cadru de decizie pentru prototiparea CNC

Gândiți-vă la deciziile legate de prototiparea CNC ca la o succesiune de alegeri interconectate. Fiecare decizie restrânge opțiunile pentru alegerile ulterioare, dar clarifică și calea dvs. spre viitor. Iată cum puteți aborda fiecare etapă în mod sistematic:

Pentru începători care își lansează primul proiect de prototip:

• Începeți cu funcționalitatea, nu cu caracteristicile: Definiți exact ce trebuie să valideze prototipul dumneavoastră — testarea potrivirii, performanța funcțională, evaluarea estetică sau fezabilitatea producției. Aceasta determină tot restul.
• Alegeți materialele în funcție de obiectivele de validare: Dacă aveți nevoie de date privind performanța echivalentă celei din producție, prelucrați materialul real destinat producției. Dacă testați doar forma și potrivirea, luați în considerare alternative mai ieftine, cum ar fi aluminiul 6061 sau ABS.
• Aplicați toleranțele selectiv: Specificați toleranțe strânse (±0,02 mm sau mai bune) doar acolo unde funcționalitatea o impune. Folosiți toleranțe standard (±0,1 mm) în restul cazurilor, pentru a controla costurile și termenele de livrare.
• Folosiți feedback-ul DFM: Înainte de finalizarea proiectelor, solicitați analiza realizabilității tehnologice de la partenerul dumneavoastră de prelucrare mecanică. Identificarea problemelor înainte de începerea operațiunilor de așchiere economisește o cantitate semnificativă de muncă suplimentară.
• Începeți cu externalizarea: Cu excepția cazului în care aveți previziuni clare de volum care depășesc 500+ piese anual, serviciile externe de prelucrare rapidă pentru prototipuri oferă rezultate mai rapide și cu un risc mai scăzut decât investiția într-o infrastructură proprie.

Pentru inginerii experimentați care optimizează fluxurile de lucru:

• Alineați etapa de prototipare cu intenția de producție: Conform experților în fabricație ai Fictiv, alegerea materialelor pentru prototipare care se apropie cât mai mult de caracteristicile materialelor destinate producției definitive asigură o tranziție fără probleme — eliminând surprizele legate de material la scară largă.
• Integrați calitatea în proiectare: După cum subliniază inginerii de fabricație, proiectarea pentru o calitate ridicată merge dincolo de DFM (Design for Manufacturability) sau DFA (Design for Assembly) — asigură faptul că cerințele pe care le specificați pot fi verificate și atinse în mod constant pe întreaga durată a producției.
• Stabiliți hărțuirea proceselor în stadiu incipient: Documentați fluxul de lucru al prototipului, de la achiziționarea materialelor până la inspecție și expediere. Aceasta creează un cadru de referință pentru compararea proceselor de prototipare cu cerințele de producție.
• Evaluați modelele hibride de aprovizionare: Mențineți o capacitate de bază internă pentru iterații rapide, în timp ce delegați către specialiști lucrările complexe pe 5 axe, materialele speciale și cerințele de înaltă precizie.
• Colaborează cu furnizori certificați: Pentru aplicații din domeniul automotive, aerospace sau medical, colaborarea cu facilități certificate ISO sau cu certificări specifice industriei (IATF 16949, AS9100, ISO 13485) asigură alinierea sistemelor de calitate cu cerințele dumneavoastră de conformitate încă de la prima zi.

Cele mai de succes programe de prototipare CNC tratează fiecare prototip ca pe o oportunitate de învățare — nu doar pentru validarea proiectului, ci și pentru validarea întregii căi de fabricație, de la selecția materialelor până la inspecția finală.

Scalarea cu succes de la prototip la producție

Trecerea de la prototip la producție poate crea probleme chiar și echipelor experimentate. Conform cercetărilor din domeniul fabricației, una dintre cele mai dificile aspecte de rezolvat pentru un produs este stabilirea prețului — dacă acesta este incorect, întregul program iese de pe traseu. O scalare reușită necesită abordarea mai multor factori înainte de angajarea în producția de volum:

Considerente privind Proiectarea pentru Asamblare (DFA):

Prototipurile dvs. prelucrate prin frezare CNC se pot asambla perfect manual, dar asamblarea în producție ridică provocări diferite. De obicei, apar probleme atunci când se trece de la asamblarea manuală a prototipurilor la liniile automate de producție și la robotici. Evaluați dacă proiectarea dvs. permite manipularea automată, orientarea constantă și fixarea repetabilă.

Selectarea procesului adecvat volumului de producție:

Prelucrarea prin frezare cu comandă numerică (CNC) rămâne rentabilă chiar și la volume surprinzător de mari pentru anumite geometrii — dar turnarea prin injecție, turnarea în matrice sau alte procese pot oferi o eficiență economică superioară pentru peste 500–1.000 de bucăți. Partenerul dumneavoastră pentru prototipare ar trebui să vă ajute să evaluați momentul în care trecerea la un alt proces devine justificată din punct de vedere financiar.

Scalabilitatea lanțului de aprovizionare:

Poate furnizorul dumneavoastră de prototipuri să crească împreună cu dumneavoastră? Conform analizei industriale, colaborarea cu un partener de producție capabil să-și adapteze volumul de fabricație — fie în sus, fie în jos — de la 1.000 la 100.000 de bucăți lunar, folosind aceleași procese și fără constrângeri, poate fi esențială pentru succes. Un atelier rapid de prelucrare CNC care realizează serii de prototipuri de câte 10 bucăți poate să nu dispună de capacitatea sau de sistemele de calitate necesare pentru o producție de 10.000 de bucăți.

Alinierea sistemului de calitate:

Cerințele de producție implică un control al calității documentat și reproductibil, care nu este întotdeauna necesar pentru cantitățile de prototip. Asigurați-vă că partenerul dumneavoastră de producție deține certificatele adecvate domeniului dumneavoastră de activitate și poate furniza rapoartele de inspecție, certificatele de materiale și documentația de urmărire pe care clienții dumneavoastră le așteaptă.

Colaborarea cu parteneri de producție capabili accelerează întreaga tranziție de la prototipare la producție. Shaoyi Metal Technology reprezintă această abordare — extinzându-se fără efort de la prototiparea rapidă la producția în masă, cu termene de livrare de până la o zi lucrătoare. Certificarea lor IATF 16949 și procesele controlate prin SPC asigură consistența calității cerută de lanțurile de aprovizionare auto, făcându-i astfel ideali pentru echipele pregătite să treacă de la etapa de prototipare la fabricarea capabilă de producție.

Indiferent dacă prelucrați primul dumneavoastră prototip sau optimizați un flux de lucru de dezvoltare deja stabilit, principiile rămân aceleași: adaptați deciziile la obiectivele de validare, proiectați pentru fabricabilitate încă de la început, alegeți materiale care reflectă intenția de producție și colaborați cu furnizori ale căror capacități se aliniază cu traiectoria de scalare a dumneavoastră. Aplicați aceste principii în mod sistematic și prototipurile dvs. CNC devin trepte către produse de succes, nu experiențe costisitoare de învățare.

Întrebări frecvente despre mașinile de prototipare CNC

1. Cât costă un prototip CNC?

Costurile pentru prototipuri CNC se situează în mod obișnuit între 100 USD și peste 1.000 USD pe piesă, în funcție de complexitate, alegerea materialului, toleranțe și cerințele de finisare. Prototipurile simple din plastic încep de la aproximativ 100–200 USD, în timp ce piesele complexe din metal cu toleranțe strânse pot depăși 1.000 USD. Factori precum prelucrarea pe 5 axe, materialele exotice și termenele de livrare accelerate măresc semnificativ costurile. Colaborarea cu facilități certificate IATF 16949, cum ar fi Shaoyi Metal Technology, poate optimiza costurile prin procese eficiente, menținând în același timp standardele de calitate pentru aplicații auto și industriale.

2. Ce este un prototip CNC?

Un prototip CNC este o piesă fizică creată prin combinarea prelucrării cu comandă numerică computerizată (CNC) cu principiile prototipării rapide. Acest proces folosește modele CAD sau 3D pentru a ghida sculele de tăiere de precizie care îndepărtează materialul din blocuri solide, producând prototipuri extrem de precise, conforme cu specificațiile stricte. Spre deosebire de imprimarea 3D, prototiparea CNC utilizează materiale echivalente cu cele din producție, cum ar fi aluminiul, oțelul și plasticul tehnic, oferind piese cu proprietăți mecanice autentice, ideale pentru testarea funcțională, verificarea asamblării și validarea proiectului înainte de producția de masă.

3. Care este diferența dintre prototiparea CNC cu 3 axe și cea cu 5 axe?

frezele CNC cu 3 axe se deplasează de-a lungul a trei direcții liniare (X, Y, Z) și sunt excelente pentru piese plane, degroșări și profiluri 2,5D, oferind un cost mai scăzut și o programare mai simplă. Mașinile cu 5 axe adaugă două axe de rotație, permițând accesul sculei din practic orice unghi pentru suprafețe sculptate complexe, componente aeronautice și implanturi medicale. Deși sistemele cu 5 axe pot atinge toleranțe de până la ±0,0005 inch, acestea costă cu 300–600 % mai mult decât operațiunile cu 3 axe. Alegeți mașini cu 3 axe pentru geometrii simple și mașini cu 5 axe atunci când caracteristicile complexe ar necesita altfel multiple montări.

4. Ar trebui să investesc într-o mașină CNC internă sau să externalizez prototiparea?

Decizia depinde de volumul anual, frecvența iterațiilor și disponibilitatea capitalului. Prelucrarea CNC în regim intern este justificată atunci când se produc peste 500 de piese anual, se necesită iterații zilnice ale proiectelor sau se dorește protejarea designurilor proprietare. Investiția din primul an pentru configurații profesionale variază între 159.000 USD și 1,12 milioane USD, inclusiv echipamente, software și operatori. Externalizarea reduce costul total cu 40–60 % pentru volume sub 300 de piese anual, elimină pierderile legate de curba de învățare și oferă acces imediat la competențe specializate. Multe echipe adoptă modele hibride, menținând o capacitate de bază în regim intern, dar externalizând lucrările complexe.

5. Ce materiale sunt cele mai potrivite pentru prototiparea CNC?

Selectarea materialului depinde de obiectivele dumneavoastră de validare. Aliajele de aluminiu (6061, 7075) domină în cazul prototipurilor ușoare destinate industriei auto și aeronautice, datorită prelucrării excelente. Oțelul inoxidabil este potrivit pentru instrumentele medicale și aplicațiile cu uzură ridicată. Plasticul tehnic, cum ar fi ABS, PEEK și Delrin, este utilizat pentru testarea funcțională a produselor destinate consumatorilor. Pentru rezultate echivalente cu cele din producție, materialul real utilizat în producție trebuie întotdeauna prelucrat prin așchiere. Opțiuni specializate includ titanul, folosit pentru implanturi biocompatibile, și ceramica tehnică, destinată aplicațiilor cu temperaturi extreme, deși acestea necesită scule specializate și măresc costurile.
