Costurile prelucrării metalice CNC dezvăluite: Ce nu vă spun atelierele

Ce înseamnă de fapt prelucrarea metalică prin frezare CNC pentru producția modernă

V-ați întrebat vreodată cum obțin piesele complexe din metal din motorul mașinii dumneavoastră sau din smartphone-ul dumneavoastră o precizie atât de impecabilă? Răspunsul se află în prelucrarea metalică prin frezare CNC — un proces care a transformat fundamental modul în care fabricăm totul, de la componente aero-spațiale până la implanturi medicale.

În esență, prelucrarea metalică prin frezare CNC se referă la utilizarea mașinilor controlate de computer pentru eliminarea materialului din semifabricatele metalice, transformând blocurile brute în componente finite cu o precizie excepțională. Spre deosebire de aplicațiile generale CNC, care pot lucra cu lemn, plastic sau materiale compozite, prelucrarea metalică prin frezare CNC necesită echipamente specializate, scule de tăiere și tehnici de programare adaptate provocărilor specifice pe care le prezintă metalele.

De la planul digital la piesa metalică de precizie

Drumul de la concept la componenta metalică finită începe cu un design digital. Software-ul de proiectare asistată de calculator (CAD) creează planul, care este apoi translat de software-ul de fabricație asistată de calculator (CAM) în instrucțiuni precise pe care mașina le poate executa. Aceste instrucțiuni — cunoscute sub denumirea de cod G — indică mașinii CNC metalică exact unde să se deplaseze, cu ce viteză să taie și ce scule să utilizeze.

Imaginați-vă că programați un bucătar-robot cu măsurători exacte, temporizări precise și tehnici bine definite. Acesta este, în esență, procesul prin care operatorii programează o mașină CNC. Calculatorul interpretează desenul dumneavoastră și conduce o simfonie de mișcări, asigurându-se că fiecare tăietură corespunde specificațiilor dumneavoastră până la miimi de inch.

Revoluția controlată de calculator în domeniul prelucrării metalelor

Înainte ca tehnologia CNC să apară în mijlocul secolului al XX-lea, strungarii și frezarii calificați operau manual strungurile și frezele. Fiecare tăiere depindea de judecata umană și de mâinile sigure ale operatorului. Deși meșterii obțineau rezultate remarcabile, procesul era consumator de timp, nesistematic și limitat din punct de vedere al complexității.

Introducerea tehnologiei CNC, inițiată de John Parsons și ulterior dezvoltată la MIT , a schimbat totul. Brusc, producătorii au putut fabrica piese identice în mod repetat, fără nicio variație. Ceea ce înainte necesita ore întregi de muncă manuală atentă se realizează acum în minute, cu precizie ghidată de computer.

Sistemele moderne sofisticate CNC cu mai multe axe prelucrează geometrii complexe pe care prelucrarea manuală nu le-ar fi putut realiza niciodată. De la operațiuni simple de găurire până la frezarea complexă pe cinci axe, capacitățile de fabricație CNC continuă să se extindă pe măsură ce tehnologia progresează.

De ce a transformat CNC fabricarea din metal

Trei avantaje fundamentale stau la baza adoptării generalizate a prelucrării CNC a metalelor în toate domeniile industriale:

• Reproductibilitate: Odată programate, mașinile CNC produc piese identice, indiferent dacă aveți nevoie de zece sau de zece mii. Această consistență este esențială pentru industrii precum cea auto și cea aerospațială, unde variația componentelor poate duce la defecțiuni de siguranță.
• Precizie: Echipamentele moderne CNC ating toleranțe măsurate în microni. Spindelurile de înaltă viteză, sculele avansate și programarea riguroasă se combină pentru a oferi finisaje de suprafață și precizie dimensională imposibil de obținut prin metode manuale.
• Scalabilitate: Același program care creează prototipul dumneavoastră poate fi folosit și pentru fabricarea volumelor de producție. Această tranziție fără discontinuități de la dezvoltare la producție la scară largă accelerează timpul până la lansarea pe piață, păstrând în același timp calitatea.

Industrii precum cea aerospațială, auto și cea a dispozitivelor medicale se bazează zilnic pe aceste capacități. Fie că se prelucrează componente critice pentru motoarele de avion, fie instrumente chirurgicale de precizie, prelucrarea CNC asigură toleranțele extrem de stricte cerute de aceste aplicații.

Înțelegerea acestor noțiuni fundamentale vă pregătește să abordați costurile reale și considerentele care urmează — cunoștințe pe care multe ateliere presupun că le aveți deja, dar pe care rar le explică în detaliu.

Procesele esențiale CNC care prelucrează componente metalice

Iată o realitate pe care multe ateliere nu o vor comunica din start: procesul pe care îl alegeți influențează direct oferta finală — uneori în mod semnificativ. Înțelegerea diferențelor dintre frezarea CNC, strunjirea, găurirea și rectificarea nu este doar o cunoștință tehnică; este un instrument de negociere pentru luarea unor decizii mai inteligente privind achiziții.

Fiecare Metodă de tăiere a metalelor prin CNC are scopuri specifice, iar alegerea unei metode incorecte poate duce la costuri inutile, termene mai lungi de livrare sau piese care nu respectă specificațiile. Să analizăm în detaliu ce face fiecare proces și când este potrivit pentru proiectul dumneavoastră.

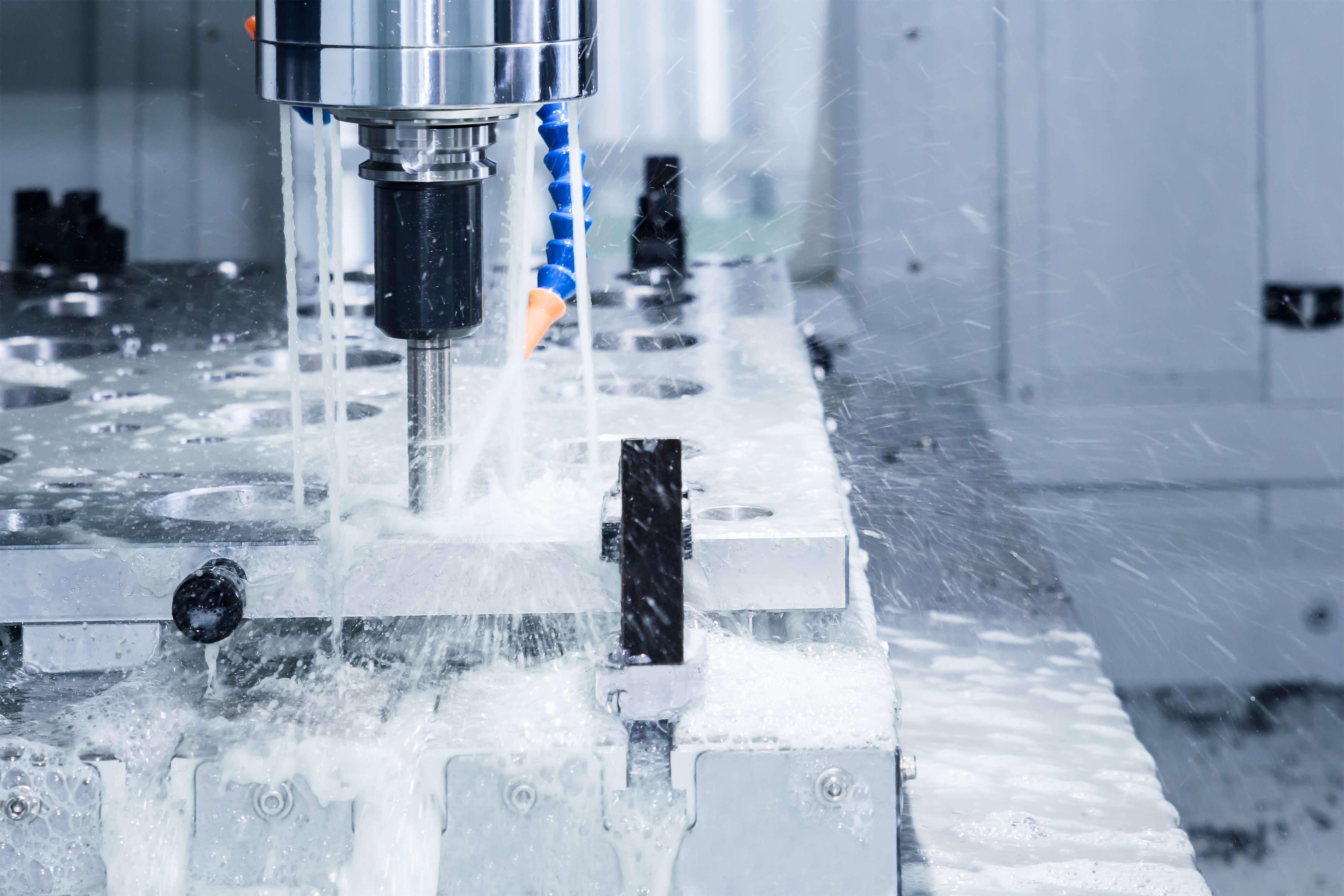

Operațiunile de frezare CNC explicate

Imaginați-vă o sculă de tăiere rotativă care se deplasează peste un bloc metalic fix, îndepărtând materialul strat cu strat. Aceasta este frezarea CNC în acțiune. Semifabricatul rămâne fix, în timp ce sculele de tăiere cu mai multe puncte se rotesc la viteze ridicate, îndepărtând materialul de-a lungul axelor X, Y și Z pentru a crea forme complexe.

Când este potrivită frezarea? Este procesul dvs. de referință pentru piese care prezintă:

• Suprafețe plane și degajări
• Ranforsuri și canale
• Contururi 3D complexe
• Elemente înclinate și găuri la unghiuri compuse

Componentele frezate CNC apar peste tot — de la blocurile motorului, care necesită adâncimi precise ale degajărilor, până la suporturile aeronautice cu geometrii complexe. Acest proces prelucrează materiale de la aluminiu până la titan, deși materialele mai dure necesită viteze mai reduse și scule mai robuste, ceea ce influențează oferta dvs.

Un aspect pe care uzinele nu-l menționează întotdeauna: frezarea nu este ideală pentru piesele cilindrice. Dacă componenta dvs. este în principal rotundă, veți plăti mai mult timp de prelucrare decât este necesar. În acest caz, strunjirea devine alegerea mai inteligentă.

Noțiuni fundamentale de strunjire și prelucrare prin rotire

Strunjirea CNC schimbă regula jocului. În loc ca scula să se rotească, piesa de prelucrat se învârte, iar o sculă de așchiere fixă profilează suprafețele exterioare (sau interioare). Gândiți-vă la modul în care un olar modelează lutul pe o roată de olărit—doar că, în acest caz, materialul este metalul, iar precizia este excepțională.

Acest proces este excelent pentru realizarea:

• Arborilor și tijelor
• Bucșelor și manșoanelor
• Componentelor filetate
• Orice piesă cu simetrie de rotație

Un serviciu de calitate de strunjire CNC oferă, de obicei, timpi de ciclu mai scurți pentru piese cilindrice comparativ cu frezarea. De ce? Acțiunea continuă de așchiere și programarea mai simplă a traiectoriei sculei se traduc într-un timp de funcționare redus al mașinii—și, implicit, în costuri mai mici pe factura dumneavoastră.

Multe ateliere combină operațiile de strunjire și frezare pentru piese complexe. De exemplu, un arbore poate fi strunjit mai întâi pentru stabilirea diametrului, apoi transferat la un centru de frezare pentru realizarea canalelor de pană sau a găurilor transversale. Înțelegerea acestei fluxuri de lucru vă ajută să anticipați termene realiste de livrare.

Găurirea, alezarea și reamarea: Trioul pentru realizarea găurilor

Crearea găurilor pare simplă, dar realizarea precisă a găurilor implică trei operații distincte:

• Forare: Crearea inițială a găurii cu ajutorul unei freze rotative. Rapidă și rentabilă, dar cu precizie limitată.
• Alezare: Mărirea și poziționarea exactă a găurilor existente cu ajutorul unor scule cu un singur vârf, pentru o acuratețe îmbunătățită.
• Alezare: Operația de finisare care asigură diametre exacte și suprafețe interne perfect netede, ca o oglindă.

Iată ce influențează costurile dumneavoastră: dacă proiectul specifică găuri cu toleranțe strânse, este de așteptat ca atelierul să vă ofere un deviz care include toate cele trei operații. O gaură simplu forată costă semnificativ mai puțin decât una care necesită alezare și calibrare — dar aceste operații suplimentare pot fi esențiale pentru asamblarea corectă sau pentru funcționarea corespunzătoare.

Rectificarea pentru precizie maximă

Când toleranțele măsurate în microni sunt esențiale, intervine rectificarea. Această operație de finisare folosește discuri abrazive pentru a elimina cantități minime de material, obținând finișuri de suprafață și precizie dimensională superioară celor realizabile prin prelucrarea CNC prin frezare sau strunjire.

Rectificarea devine necesară pentru:

• Componente din oțel durificat
• Cerințe ultra-stricte privind toleranțele
• Specificații superioare privind finisarea suprafeței
• Componente care necesită zone cu stres minim sau zone afectate termic

Compromisul? Rectificarea este mai lentă și mai costisitoare decât operațiunile primare de prelucrare mecanică. Este, de obicei, rezervată suprafețelor critice, unde funcționalitatea impune perfecțiunea.

Capacități de Machetare Multi-Axă

Mașinile standard cu 3 axe deplasează sculele de-a lungul coordonatelor X, Y și Z — suficient pentru multe piese. Totuși, geometriile complexe necesită adesea prelucrarea cu 4 axe sau 5 axe, unde mișcările suplimentare de rotație permit accesul la suprafețe care altfel ar fi inaccesibile.

Grație capacității de prelucrare pe 5 axe, scula de tăiere sau piesa de prelucrat pot înclina și roti, permițând:

• Finalizarea pieselor complexe într-un singur montaj
• Reducerea erorilor legate de fixare și repoziționare
• Îmbunătățirea finisării suprafețelor conturate
• Accesul la degajări și unghiuri compuse

Implicațiile privind costuri sunt semnificative. Timpul de funcționare al mașinilor cu 5 axe este, de obicei, mai ridicat decât cel al lucrărilor cu 3 axe, dar reducerea numărului de montaje compensează adesea acest supliment de cost pentru piese cu adevărat complexe. Unele ateliere tind să opteze în mod implicit pentru ofertare multi-axială, fără a explora alternative mai simple — de aceea merită să întrebați dacă piesa dumneavoastră necesită, într-adevăr, capacități avansate.

Compararea proceselor: Alegerea metodei potrivite

Selectarea mașinii și a procesului optime de tăiere CNC depinde de geometria piesei, materialul utilizat, toleranțele și volumul de producție. Această tabelă de comparație clarifică în ce situații fiecare metodă oferă cea mai bună valoare:

Tip de proces	Cele mai bune aplicații	Toleranțe tipice	Potrivire material	Nivel de complexitate
Frezare CNC	Piese prismatice, degajări, canale, contururi 3D	±0,001" până la ±0,005" (±0,025 mm până la ±0,127 mm)	Toate metalele, inclusiv oțelul, aluminiul și titanul	Scăzut până la foarte ridicat (de la 3 axe la 5 axe)
Frezare CNC	Piese cilindrice, arbore, bucși, fileturi	±0,001" până la ±0,003" (±0,025 mm până la ±0,076 mm)	Toate metalele; excelent pentru alamă și aluminiu	Scăzut până la mediu
Găurire/alezare/reamare	Găuri cu cerințe variabile de precizie	Găurire: ±0,005"; Alezare: ±0,0005"	Toate metalele	Scăzut până la mediu
Făcere praf	Piese tratate termic, suprafețe ultra-precise	±0,0001" până la ±0,0005" (±0,0025 mm până la ±0,0127 mm)	Oțeluri tratate termic, oțeluri pentru scule, ceramici	Mediu la ridicat

Cum influențează selecția procesului rezultatul financiar final

Iată perspectiva din interior: selecția procesului determină adesea o variație mai mare a costurilor decât alegerea materialului. O piesă proiectată pentru frezare eficientă poate avea un preț de ofertă cu 40 % mai mic decât aceeași geometrie realizată forțat prin operații de strunjire.

Deciziile inteligente de proiectare pentru fabricație includ:

• Utilizarea strunjirii pentru caracteristicile simetrice în jurul unei axe, ori de câte ori este posibil
• Evitarea toleranțelor excesiv de strânse pe suprafețele necritice
• Proiectarea caracteristicilor accesibile prin prelucrare pe 3 axe, atunci când geometria o permite
• Consolidarea operațiunilor pentru a minimiza reglările și manipularea pieselor

Multe piese combină mai multe procese — sunt strunjite pe un strung, apoi frezate pentru caracteristici secundare și, în final, rectificate pentru suprafețele critice. Înțelegerea acestui flux de lucru vă ajută să evaluați ofertele și să identificați unde pot fi optimizate costurile.

După stabilirea principiilor de bază ale proceselor, următoarea decizie esențială este cea privind selecția materialului — unde proprietățile metalului ales influențează direct procesele care funcționează cel mai bine și toleranțele pe care le puteți realiza în mod realist.

Selectarea materialului metalic pentru obținerea unor rezultate optime în prelucrare

Iată ceva pe care majoritatea ofertelor de prelucrare mecanică nu-l explică: metalul pe care îl alegeți influențează mult mai mult decât doar costul materialului. El determină vitezele de așchiere, ratele de uzură ale sculelor, toleranțele realizabile și, în cele din urmă, cheltuiala totală a proiectului dumneavoastră. Totuși, multe ateliere oferă opțiuni de materiale fără a explica de ce o anumită alegere v-ar putea economisi 30%, în timp ce alta vă garantează doar probleme.

Înțelegerea modului în care materialele pentru prelucrarea CNC se comportă sub acțiunea sculelor de așchiere vă transformă din cumpărător pasiv în partener informat. Să analizăm diferențele reale dintre metalele obișnuite și ce înseamnă acestea pentru rezultatul final al afacerii dumneavoastră.

Aliajele de aluminiu și caracteristicile lor de prelucrare

Când producătorii au nevoie de o producție rapidă și rentabilă, prelucrarea aluminiului se află de obicei pe primul loc. Prelucrabilitatea sa excelentă înseamnă viteze de tăiere mai mari viteze de așchiere mai mari, uzură redusă a sculelor și timpi de ciclu mai scurți—toate acestea se traduc direct în oferte mai mici.

Totuși, nu tot aluminiul are aceeași performanță. Cele două aliaje cele mai frecvent utilizate în prelucrarea CNC—6061 și 7075—îndeplinesc scopuri distincte:

aluminiu 6061: Calul de poveste versatil

Amestecând magneziu și siliciu, aliajul 6061 oferă un raport impresionant rezistență-pe-greutate, rămânând în același timp ușor de prelucrat și sudat. Conform comparației aliajelor realizate de Ryerson, 6061 oferă o prelucrabilitate excelentă, sudabilitate și deformabilitate—făcându-l ideal pentru producătorii care apreciază flexibilitatea și performanța constantă în modelare.

Rezistența sa naturală la coroziune face ca componentele din aluminiu prelucrate prin frezare numerică (CNC) din 6061 să fie perfecte pentru:

• Cadre structurale și suporturi
• Învelișuri electronice
• Componente auto
• Aplicații marine, unde are loc expunerea la apă sărată

aluminiu 7075: Varianta de înaltă performanță

Atunci când rezistența este mai importantă decât costul, aliajul 7075 intră în discuție. Compoziția sa bogată în zinc asigură o rezistență la tracțiune, o rezistență la curgere și o duritate semnificativ mai mari comparativ cu 6061. Acest lucru face din 7075 alegerea preferată pentru componente aeronautice, echipamente militare și produse sportive de înaltă performanță.

Compromisul? Aliajul 7075 este mai dificil de prelucrat datorită durității sale mai mari, necesitând o precizie sporită și scule specializate. De asemenea, are un preț mai ridicat și oferă o rezistență la coroziune mai scăzută decât aliajul 6061 — performanța sa fiind optimă în medii controlate, nu în aplicații exterioare.

Calități de oțel pentru aplicații structurale

Când proiectele necesită o rezistență și o durabilitate superioară, oțelul devine materialul de alegere. Totuși, prelucrarea oțelului inoxidabil ridică provocări specifice care afectează direct costurile dumneavoastră.

Oțelul carbon: Rezistență accesibilă

Pentru aplicații în care rezistența este prioritară față de rezistența la coroziune, oțelul carbon oferă o valoare excelentă. Este relativ ușor de prelucrat comparativ cu calitățile de oțel inoxidabil și are un cost semnificativ mai mic. Aplicațiile frecvente includ componente structurale, piese pentru mașini și unelte, unde protecția împotriva ruginei este asigurată prin acoperiri sau în medii controlate.

Oțelul inoxidabil: Familia rezistentă la coroziune

Calitățile de oțel inoxidabil variază în mod semnificativ în ceea ce privește prelucrabilitatea și performanța. Înțelegerea acestor diferențe previne surprizele costisitoare:

• inoxidabil 303: Oțelul inoxidabil cel mai ușor de prelucrat, care conține sulf adăugat pentru a îmbunătăți caracteristicile de așchiere. Ideal pentru producția în volum mare de șuruburi, piulițe și racorduri, unde eficiența prelucrării este factorul cel mai important.
• oțel inoxidabil 304: Oțelul inoxidabil multifuncțional, cu rezistență bună la coroziune și cost moderat. Conform observațiilor din cercetarea comparativă a materialelor, calitatea 304 oferă o rezistență adecvată la coroziune în domeniile procesării alimentelor, arhitecturii și utilizării industriale generale — deși întâmpină dificultăți în medii bogate în cloruri.
• oțel inoxidabil 316L: Atunci când este esențială rezistența maximă la coroziune, calitatea 316L se distinge. Conținutul său de molibden îi conferă rezistență la coroziunea prin puncte și la coroziunea interstițială în medii marine și chimice. Designația cu „L” (low-carbon – cu conținut scăzut de carbon) îmbunătățește sudabilitatea, reducând precipitarea carbidelor în timpul sudării.

Iată ce ar putea să nu menționeze magazinele: prelucrarea CNC a oțelului inoxidabil provoacă o uzură mai mare a sculelor decât cea a aluminiului, necesitând viteze de tăiere mai reduse și schimbări mai frecvente ale sculelor. Acest lucru explică de ce piesele din oțel inoxidabil sunt adesea cotate la un preț de 2–3 ori mai mare decât cele echivalente din aluminiu—chiar și atunci când costurile materialelor sunt similare.

Metale speciale pentru medii solicitante

În afara aluminiului și oțelului, mai multe metale speciale sunt utilizate în aplicații specifice, acolo unde materialele standard nu îndeplinesc cerințele.

Alamă și bronz: perechea de precizie

Prelucrarea alamei și a bronzului oferă avantaje excepționale pentru componente de precizie. Prelucrabilitatea excelentă a acestora asigură finisuri de suprafață netede, cu uzură minimă a sculelor. Componentele CNC din bronz apar frecvent în lagăre, bucși și echipamente marine, unde lubrifierea naturală și rezistența la coroziune sunt esențiale.

Mașinile din alamă funcționează chiar mai liber, făcându-le ideale pentru conectorii electrici de înalt volum, componentele decorative pentru echipamente și instrumentele de precizie. Ambele materiale sunt mai scumpe decât oțelul, dar oferă adesea costuri totale ale proiectului mai mici datorită timpilor mai rapizi de prelucrare.

Cuprul: aplicații electrice și termice

Conductivitatea electrică și termică excepțională a cuprului pur îl face esențial pentru disipatoarele de căldură, contactele electrice și barele colectoare. Totuși, plasticitatea sa ridicată și tendința de a se găli (de a adera la sculele de tăiere) necesită parametri de prelucrare atenționați. Se așteaptă costuri ușor mai mari de prelucrare comparativ cu alama.

Titanul: performanța maximă raportului rezistență-pe-greutate

Prelucrarea CNC a titanului reprezintă vârful raportului rezistență-pe-greutate pentru aplicații solicitante din domeniul aerospațial, medical și al echipamentelor de înaltă performanță. Biocompatibilitatea sa îl face ideal pentru implanturi chirurgicale și dispozitive medicale.

Cu toate acestea, titanul prezintă provocări semnificative în prelucrare prin așchiere. Conductivitatea sa termică scăzută concentrează căldura la muchia de tăiere, accelerând uzurarea sculelor. Utilizarea unor scule specializate, reducerea vitezelor de așchiere și aplicarea atentă a tehnicilor de răcire devin esențiale — toate acestea contribuind la creșterea costurilor proiectului. Așteptați-vă ca piesele din titan să fie cotate cu 3–5 ori mai scump decât componentele echivalente din aluminiu.

Comparație între metale prelucrate prin frezare CNC: Alegerea corectă

Selectarea materialului optim necesită echilibrarea cerințelor de performanță cu realitățile prelucrării prin așchiere. Această comparație cuprinzătoare leagă proprietățile materialelor de considerentele practice legate de cost și producție:

Material	Proprietăți cheie	Clasament prelucrabilitate	Aplicații comune	Cost relativ
Aluminiu 6061	Ușor, rezistent la coroziune, sudabil, cu o rezistență bună	Excelentă (90%)	Cadre structurale, carcase pentru echipamente electronice, componente auto	Scăzut ($)
Aluminiu 7075	Rezistență ridicată, rezistent la oboseală, ușor	Bună (70%)	Componente aeronautice, echipamente militare, piese supuse unor solicitări ridicate	Mediu ($$)
Inoxidabil 303	Cea mai bună prelucrabilitate dintre oțelurile inoxidabile, rezistență moderată la coroziune	Bună (65 %)	Șuruburi, piulițe, racorduri, piese turnate în volum mare	Mediu ($$)
Inoxidabil 304	Rezistență bună la coroziune, rezistență ridicată, sudabil	Acceptabilă (45%)	Prelucrarea alimentelor, arhitectură, utilizare industrială generală	Mediu ($$)
Inox 316L	Rezistență superioară la coroziune, sudabilitate excelentă, biocompatibil	Satisfăcător (40%)	Inginerie marină, dispozitive medicale, prelucrarea produselor chimice	Mediu-Mare ($$$)
Oțel carbon	Rezistență ridicată, duritate excelentă, raport calitate-preț avantajos	Bună (65 %)	Componente structurale, mașini, unelte, componente auto	Scăzut ($)
Alamă	Prelucrare excelentă, rezistență la coroziune, finisaj decorativ	Excelentă (100 %)	Conectori electrici, accesorii, elemente decorative pentru echipamente	Mediu ($$)
Cupru	Conductivitate electrică/termică superioară, moale, rezistent la coroziune	Bună (70%)	Dissipatoare de căldură, contacte electrice, bare colectoare	Mediu-Mare ($$$)
Titan	Raportul cel mai ridicat rezistență-masă, biocompatibil, rezistent la coroziune	Slab (22%)	Aerospațial, implante medicale, aplicații de înaltă performanță	Ridicat ($$$$)

Cum influențează alegerea materialului oferta finală

În afara costurilor materialelor brute, selecția dumneavoastră influențează aproape fiecare aspect al economiei prelucrării prin așchiere:

• Rata uzurii sculelor: Titanul și oțelurile inoxidabile consumă sculele de tăiere mai rapid decât aluminiul sau alama, generând costuri ascunse.
• Vitezele de așchiere: Aluminiul este prelucrat de 3–5 ori mai rapid decât oțelul inoxidabil, reducând direct timpul de ciclu și costurile cu forța de muncă.
• Calitatea finisajului suprafeței: Alama și aluminiul obțin în mod natural finisaje mai netede, ceea ce poate elimina operațiile secundare.
• Cerințe privind tratamentul termic: Unele calități de oțel necesită tratament termic post-prelucrare, adăugând etape suplimentare de procesare și prelungind termenul de livrare.

O alegere inteligentă a materialului înseamnă potrivirea cerințelor de performanță cu nevoile reale — nu supra-specificarea. Un component care funcționează perfect din aluminiu 6061 nu ar trebui cotat în titan doar pentru că sună impresionant.

După clarificarea proprietăților materialelor, următorul factor esențial apare: înțelegerea toleranțelor de precizie de care aveți nevoie, de fapt — și ce se întâmplă cu oferta dvs. atunci când specificațiile depășesc cerințele practice.

Toleranțe de precizie și semnificația lor pentru piesele dvs.

Iată un secret de preț pe care majoritatea atelierelor îl păstrează cu strictețe: toleranțele pot dubla sau chiar tripla oferta dvs. mai repede decât orice altă specificație. Dacă solicitați ±0,001" atunci când ±0,005" ar funcționa perfect, ați plătit deja pentru o precizie de care nu aveți nevoie. Totuși, majoritatea producătorilor nu explică niciodată unde se află granița dintre acuratețea necesară și supradimensionarea costisitoare.

Înțelegerea specificațiilor privind toleranțele transformă modul în care abordați prelucrarea pieselor — vă permite să specificați exact ceea ce este necesar, fără a plăti în plus pentru capacități pe care aplicația dvs. nu le necesită.

Înțelegerea claselor de toleranță și a domeniilor lor de aplicare

Deci, ce este de fapt toleranța? Conform standardelor ASME, toleranțele se referă la abaterea totală admisibilă față de valoarea nominală a unei dimensiuni, asigurându-se că o piesă se potrivește și funcționează corect. În termeni mai simpli, este intervalul acceptabil în care piesa finită poate varia față de dimensiunea ideală din proiectare, rămânând totuși funcțională așa cum este prevăzut.

Mașinile moderne CNC ating o precizie remarcabilă —unele ajungând la ±0,0025 mm, aproximativ un sfert din grosimea unui fir de păr uman. Totuși, conform specificațiilor industriale, toleranțele diferă de la o mașină la alta, iar ±0,02 mm reprezintă un standard comun pentru serviciile de prelucrare CNC de precizie generală.

Diferitele tipuri de toleranțe îndeplinesc scopuri distincte:

• Toleranțe standard: Variația de bază pe care un atelier o realizează fără cost suplimentar — de obicei indicată în blocurile de titlu și aplicată dacă nu se specifică altfel.
• Toleranțe limită: Dimensiuni minime și maxime specifice indicate direct pe desene, facilitând astfel verificarea fără necesitatea efectuării de calcule.
• Toleranțe unilaterale: Variație permisă într-o singură direcție (plus sau minus), utilizată în mod obișnuit la condiția de material maxim.
• Toleranțe bilaterale: Variație permisă în ambele direcții, oferind dimensiuni acceptabile superioară și inferioară pentru fiecare măsurătoare.

Standardele industriale oferă cadre pentru specificarea toleranțelor. ISO 2768 acoperă cerințele de precizie medie pentru piesele mecanice generale, în timp ce ASME Y14.5 stabilește standarde riguroase pentru sectoarele de înaltă precizie, cum ar fi cel aerospațial și cel auto. Unele producători de precizie își mențin standarde interne care impun toleranțe de ±0,005 mm sau mai mici .

Limitări specifice materialelor privind precizia

Iată ce omit multe oferte: materialul pe care îl alegeți limitează direct toleranțele realizabile. Chiar și cele mai avansate echipamente nu pot depăși comportamentele fundamentale ale materialelor.

Se recomandă utilizarea aliajului de aluminiu 6061-T6. După prelucrare, piesele se deformează în mod tipic cu 0,05–0,1 mm datorită eliberării tensiunilor interne. Acest efect de revenire elastică înseamnă că toleranțele mai strânse decât acest domeniu necesită tăieturi de compensare sau tratamente de descărcare a tensiunilor—ceea ce adaugă etape suplimentare în proces și crește costurile.

Multiple factori influențează toleranțele pe care le pot atinge în mod realist piesele prelucrate prin frezare CNC:

• Rigiditatea mașinii: Vibrațiile apărute în timpul tăierii introduc erori. Mașinile de înaltă calitate, dotate cu baze din turnare minerală și construcție rigidă, minimizează acest efect.
• Starea sculei de tăiere: Uzura sculei degradează progresiv precizia. La prelucrarea aliajelor de aluminiu cu scule din carburi, uzura ajunge la aproximativ 0,02 mm la fiecare 100 de piese—determinând o derivație a toleranțelor în lipsa unui monitorizare adecvată.
• Expansiune termică: Căldura generată în timpul tăierii determină atât dilatarea sculelor, cât și cea a pieselor prelucrate. Alungirea axului principal este de aproximativ 12 μm pentru fiecare creștere de temperatură de 1 °C—ceea ce are o semnificație importantă atunci când se urmărește obținerea unor toleranțe la nivel de microni.
• Duritatea materialului: Materialele mai dure necesită viteze de tăiere mai reduse și generează mai multă căldură, ambele afectând stabilitatea dimensională.
• Geometria piesei: Secțiunile cu pereți subțiri se deformează sub acțiunea forțelor de tăiere. Deformarea prin fixare la piesele cu pereți subțiri poate ajunge la 0,1 mm — depășind multe specificații de toleranță chiar înainte de începerea tăierii.

Oțelul inoxidabil ridică provocări specifice. Durificarea prin prelucrare în timpul aşchierii modifică proprietățile materialului în cursul tăierii, necesitând ajustarea parametrilor pentru a menține dimensiunile constante. Conductivitatea termică scăzută a titanului concentrează căldura la muchiile de tăiere, accelerând uzurarea sculelor și provocând distorsiuni termice.

Când sunt esențiale toleranțele strânse

Nu fiecare suprafață necesită precizie maximă. Înțelegerea locurilor unde toleranțele strânse sunt cu adevărat esențiale — și unde ele reprezintă o risipă de fonduri — face diferența între cumpărătorii informați și cei care plătesc prea mult.

Toleranțele strânse devin esențiale pentru:

• Suprafețe de îmbinare: Piesele care se asamblează sau interacționează necesită dimensiuni controlate. Componentele motoarelor electrice necesită o potrivire precisă pentru funcționarea corectă — un alezaj al lagărului prea larg conduce la vibrații și la o deteriorare prematură.
• Suprafețe de etanșare: Conținerea fluidelor sau gazelor necesită o planitate și o finisare a suprafeței extrem de precise.
• Interfețe de asamblare: Conexiunile prin presare sau cu joc negativ necesită toleranțe controlate pentru a asigura forța corectă de montare și reținerea adecvată.
• Componente mobile: Arborii, rulmenții și ghidajele necesită jocuri constante pentru o funcționare fără bătăi.

În schimb, suprafețele necritice — fețele exterioare, suporturile de fixare sau elementele structurale — funcționează adesea perfect chiar și la toleranțe standard de prelucrare. Specificarea unor toleranțe excesiv de strânse pentru aceste caracteristici adaugă costuri fără beneficii funcționale.

Impactul costurilor al specificării toleranțelor

Aceasta este realitatea prețurilor: cerințele privind toleranțele determină direct costurile de fabricație prin mai multe mecanisme.

Toleranțele mai strânse necesită, în mod tipic:

• Operații suplimentare: Rectificarea sau lăpușirea după prelucrarea primară pentru a obține dimensiunile finale.
• Viteze de tăiere mai lente: Reducerea vitezelor de avans îmbunătățește precizia, dar prelungesc timpul de ciclu.
• Inspecție mai frecventă: Specificațiile mai strânse necesită un număr mai mare de puncte de măsurare și controlul statistic al procesului.
• Medii cu climat controlat: Lucrul de precizie necesită adesea menținerea temperaturii ambientale în limitele de ±1°C pentru a controla dilatarea termică.
• Echipamente avansate: Atingerea toleranțelor sub ±0,005 mm poate necesita mașini specializate dotate cu sisteme de rețele la scară nanometrică și acționări cu motoare liniare.

Relația nu este liniară — reducerea la jumătate a toleranței nu duce pur și simplu la dublarea costurilor. Trecerea de la ±0,005 inch la ±0,001 inch ar putea tripla durata procesării, în timp ce se adaugă și cerințe suplimentare de inspecție, precum și potențiale rate de rebut. Înțelegerea acestei curbe vă ajută să specificați ceea ce este cu adevărat necesar.

O practică inteligentă de proiectare aplică toleranțele strânse în mod selectiv. Caracteristicile pieselor prelucrate critice primesc precizia de care au nevoie; restul rămâne la toleranțele standard. Această abordare direcționată asigură piese funcționale la prețuri realiste.

După stabilirea fundamentelor toleranțelor, următoarea întrebare devine inevitabilă: ce stă, de fapt, la baza acelor articole din oferta dvs.? Secțiunea următoare dezvăluie întreaga structură de costuri pe care majoritatea atelierelor preferă să nu o înțelegeți.

Înțelegerea costurilor și a factorilor de prețare în prelucrarea metalelor prin frezare CNC

Ați primit vreodată o ofertă de prelucrare CNC care v-a lăsat întrebându-vă de unde provin acele cifre? Nu sunteți singur. Majoritatea atelierelor prezintă doar sumele finale, fără a explica cât costă realizarea unei piese metalice — sau de ce piese care par identice pot avea prețuri extrem de diferite. Adevărul este că înțelegerea factorilor care determină costul vă oferă un adevărat avantaj în negociere și oportunități reale de optimizare a proiectării.

Să ridicăm perdeaua și să vedem ce determină, de fapt, valoarea finală a facturii dumneavoastră.

Ce determină prețurile la prelucrarea metalelor prin frezare CNC

Fiecare ofertă pe care o primiți se descompune în componente de cost interconectate. Înțelegerea fiecărui element relevă locurile unde se pot obține economii — și unde reducerea costurilor poate genera probleme.

• Costuri ale materialelor: Prețurile materialelor brute variază constant. Conform Analizei industriale a Factorem , prețurile materialelor au devenit din ce în ce mai volatile, modificându-se uneori de două ori pe săptămână și scăzând rar. Această volatilitate înseamnă că ofertele rămân valabile pentru perioade mai scurte decât se așteaptă mulți cumpărători.
• Timp mașină: Factorul principal de cost pentru majoritatea proiectelor. Duratele mai lungi ale ciclului măresc direct cheltuielile prin consumul de electricitate, uzura echipamentelor și alocarea forței de muncă. Geometriile complexe care necesită mai multe treceri sau traiectorii de sculă specializate amplifică acest factor.
• Complexitatea configurării: De fiecare dată când o piesă necesită repositionare sau schimbarea dispozitivelor de fixare, costurile de pregătire se acumulează. O piesă prelucrată într-un singur montaj costă semnificativ mai puțin decât una care necesită mai multe orientări.
• Cerințe privind toleranțele: Toleranțele mai strânse impun viteze de așchiere mai reduse, operații suplimentare de finisare și inspecții mai riguroase — toate acestea adaugă costuri fără a adăuga material.
• Finisaj suprafață: Tratamentele post-prelucrare, cum ar fi anodizarea, placarea sau lustruirea, reprezintă etape suplimentare de procesare, fiecare cu propriile cheltuieli de muncă și materiale.
• Volum comandă: Costurile fixe distribuite pe un număr mai mare de piese reduc prețul unitar. Un singur prototip suportă toate cheltuielile de pregătire; o comandă de o sută de piese le împarte.

Economia de volum și costurile de pregătire

Iată realitatea care surprinde mulți cumpărători noi: costurile de configurare pot depăși costurile reale de prelucrare pentru comenzi de volum mic. Înțelegerea acestei relații previne şocul cauzat de prețuri neașteptat de mari și permite luarea unor decizii mai bune privind comenzi.

Luați în considerare acest scenariu, extras din analiza costurilor din industrie: o piesă care necesită prelucrare pe două fețe necesită două configurări separate pe o mașină standard cu 3 axe. Având în vedere că costul unei configurări este de aproximativ 40 USD, iar taxa de pornire a mașinii este de 40 USD, o singură piesă implică doar costuri de configurare în valoare de 120 USD. Comandați zece piese identice? Acești 120 USD se împart între toate unitățile — reducând astfel costurile de configurare la aproximativ 12 USD pe piesă.

Această logică explică de ce costul metalurgic al prelucrării pe unitate scade dramatic pe măsură ce cantitățile cresc. Efectul este deosebit de pronunțat în cazul prelucrărilor personalizate, unde programarea și realizarea dispozitivelor reprezintă investiții semnificative inițiale.

Piesele personalizate vor fi, în mod inevitabil, mai scumpe pe bucată datorită costurilor fixe inițiale. Prețurile pentru comenzi de sub 10 bucăți sunt adesea mai mari de două ori față de ceea ce ar sugera experiența cu comenzi în cantități mari.

Avantajele volumului depășesc simpla distribuire a costurilor de configurare. Producția la scară mare a pieselor metalice permite:

• Trasee optime ale uneltei, refine pe parcursul rundelor de producție
• Achiziționarea materialelor în cantități mari, la tarife reduse
• Echipamente de fixare dedicate, care accelerează încărcarea și descărcarea
• Reducerea cheltuielilor de inspecție pe bucată

Factori ascunși care influențează oferta dumneavoastră

În afară de factorii de cost evidenți, mai mulți alți factori influențează în mod discret prețul — adesea surprinzând cumpărătorii.

Provocări legate de disponibilitatea materialelor

Materiile prime sunt disponibile în dimensiuni standard. Realitățile lanțului de aprovizionare înseamnă că stocul preferat de dumneavoastră s-ar putea să nu fie ușor accesibil. Dacă un strungar trebuie să achiziționeze un tub de oțel special pentru comanda dumneavoastră de o singură bucată — utilizând mai puțin de un sfert din lungimea stocului — este posibil să suportați întreaga costă a tubului, fără nicio garanție că restul acestuia va fi vreodată folosit.

Multiplicatori ai complexității designului

Geometriile complicate nu adaugă doar timp de prelucrare—pot necesita, de asemenea, scule specializate, capacități avansate cu mai multe axe sau etape suplimentare de control al calității. Conform analizei costurilor de fabricație, designurile complexe cu toleranțe strânse necesită tehnici mai avansate, ceea ce crește costul total.

Presiuni asupra termenelor de livrare

Comenzile urgente implică suplimente tarifare. Termenele scurte de livrare determină creșterea costurilor prin muncă suplimentară și achiziționarea accelerată a materialelor. Planificarea din timp permite, în mod obișnuit, economisirea de 15–30 % comparativ cu termenele de livrare de urgență.

Decizii de design care controlează costurile dumneavoastră

Alegerile inteligente de design reduc costurile de fabricație fără a sacrifica funcționalitatea. Ghidurile de proiectare pentru prelucrabilitate oferă oportunități practice:

• Simplificați colțurile interne: Specificați raze de racordare de cel puțin o treime din adâncimea cavității. Razele mai mari permit utilizarea unor scule mai mari, care pot funcționa la viteze mai ridicate.
• Limitați adâncimea cavității: Mențineți adâncimea sub de patru ori lungimea caracteristicii, pentru a evita necesitatea unor scule speciale.
• Măriți grosimea pereților: Peretele mai groase de 0,8 mm pentru metale îmbunătățesc stabilitatea și reduc timpul de prelucrare.
• Utilizați dimensiuni standard pentru găuri: Specificați diametrele în creșterte de 0,1 mm până la 10 mm și în creșterte de 0,5 mm pentru valori superioare.
• Minimizarea Operațiilor de Prindere: Proiectați piesele pentru prelucrare într-un singur montaj, atunci când este posibil, sau luați în considerare divizarea geometriilor complexe în ansambluri.

Obținerea unor oferte precise: Ce au nevoie producătorii

Vă întrebați cum să obțineți o ofertă CNC fiabilă online? Calitatea ofertei dvs. depinde direct de informațiile pe care le furnizați. Producătorii au nevoie de date complete pentru a efectua o estimare precisă:

• fișiere CAD 3D: Formatele STEP sau IGES sunt preferate față de formatele proprietare
• desene 2D cu toleranțe: Indicații GD&T pentru caracteristicile critice
• Specificații de material: Calitatea și starea exactă (ex.: duritate), nu doar „aluminiu” sau „oțel”
• Cerințe privind cantitatea: Includerea volumelor potențiale viitoare care ar putea influența treptele de preț
• Cerințe privind calitatea suprafeței: Valori Ra sau standarde vizuale
• Necesități de certificare: Certificări de material, rapoarte de inspecție sau cerințe de conformitate

Când solicitați oferte online pentru prelucrarea prin așchiere, furnizați contextul privind aplicația dumneavoastră. Unele ateliere sugerează uneori materiale alternative sau modificări ale designului care reduc costurile, păstrând în același timp performanța — dar numai dacă înțeleg cu adevărat ce funcție îndeplinește piesa.

Flexibilitatea accelerează procesul de ofertare și reduce adesea prețurile. Deschiderea față de substituirea materialelor sau față de ajustări minore ale dimensiunilor permite furnizorilor să lucreze din stocul disponibil, în loc să comande materiale speciale doar pentru proiectul dumneavoastră.

Acum, când structurile de cost sunt transparente, următoarea considerație esențială este asigurarea calității — înțelegerea exactă a ceea ce garantează certificările și modul în care metodele de inspecție verifică faptul că piesele dumneavoastră respectă specificațiile.

Standarde de calitate și certificări în prelucrarea metalelor

V-ați întrebat vreodată de ce fiecare atelier CNC afirmă pe site-ul său web că oferă «calitate ridicată»? Iată problema: fără a înțelege ce cerințe impun de fapt certificatele, nu puteți distinge între sistemele reale de calitate și afirmațiile de marketing. Diferența este esențială — mai ales atunci când piesele dvs. ajung în avioane, dispozitive medicale sau sisteme de siguranță auto.

Certificatele nu sunt doar decorațiuni pentru pereți. Ele reprezintă sisteme documentate care reglementează fiecare etapă, de la achiziționarea materialelor până la inspecția finală. Înțelegerea cerințelor specifice fiecărui standard vă ajută să evaluați dacă un potențial partener poate oferi, într-adevăr, precizie în prelucrarea CNC pentru industria aerospațială sau fiabilitate în prelucrarea pentru domeniul medical.

Certificate industriale și ceea ce garantează ele

Certificările de fabricație reprezintă o validare independentă că o unitate îndeplinește anumite așteptări privind calitatea. Conform ghidului de certificare al American Micro Industries, aceste credențiale asigură clienții și părțile interesate de angajamentul companiei față de calitate la fiecare etapă — nu doar la inspecția finală.

Iată ce cer în mod concret principalele certificări:

• ISO 9001: Standardul internațional recunoscut ca bază pentru sistemele de management al calității. Acest standard stabilește orientarea spre client, abordarea procesuală, îmbunătățirea continuă și luarea deciziilor pe baza dovezilor. Unitățile certificate trebuie să documenteze fluxurile de lucru, să monitorizeze indicatorii de performanță și să remedieze orice neconformități prin acțiuni corective. Gândiți-vă la acest standard ca la fundația unui sistem — necesară, dar nu suficientă pentru aplicații exigente.
• AS9100D: Construit pe baza standardului ISO 9001, acest standard specific industriei aerospațiale adaugă cerințe riguroase privind gestionarea riscurilor, documentarea strictă și controlul integrității produselor de-a lungul lanțurilor complexe de aprovizionare. Atelierele care deservesc industria aerospațială trebuie să demonstreze o disciplină și o capacitate mult superioară celor din producția generală. Dacă achiziționați componente esențiale pentru zbor, certificarea AS9100D nu este opțională.
• IATF 16949: Standardul global pentru managementul calității în industria auto combină principiile ISO 9001 cu cerințe specifice sectorului privind îmbunătățirea continuă, prevenirea defectelor și supravegherea riguroasă a furnizorilor. Serviciile de prelucrare CNC a oțelului inoxidabil destinate aplicațiilor din industria auto necesită, de obicei, această certificare pentru a fi calificate ca furnizori autorizați.
• ISO 13485: Standardul definitiv de management al calității pentru dispozitive medicale stabilește controale stricte privind proiectarea, fabricarea, urmăribilitatea și atenuarea riscurilor. Unitățile trebuie să implementeze practici detaliate de documentare, verificări riguroase ale calității și proceduri eficiente de gestionare a plângerilor și a retragerilor. Fiecare componentă medicală trebuie să fie sigură, fiabilă și complet urmăribilă.

În afara acestor standarde de bază, acreditările specializate, cum ar fi NADCAP, se concentrează asupra unor procese specifice esențiale pentru domeniul aerospațial și apărare — tratamente termice, prelucrări chimice și încercări neconvenționale. Spre deosebire de certificatele generale, NADCAP examinează în mod amănunțit controalele specifice proceselor, validând faptul că producătorii efectuează în mod constant operațiuni specializate la cel mai înalt nivel de standard.

Controlul statistic al proceselor în prelucrarea metalelor

Certificările stabilesc sisteme; controlul statistic al proceselor (SPC) le face să funcționeze în practică. Conform explicațiilor furnizate de Baker Industries, SPC este o metodă bazată pe date pentru monitorizarea și controlul prelucrării prin frezare cu comandă numerică (CNC), care identifică tendințe, variații și probleme potențiale înainte ca acestea să se transforme în probleme majore.

Implementarea eficientă a SPC implică:

• Definirea parametrilor critici: Identificarea dimensiunilor și caracteristicilor care afectează cel mai mult funcționarea piesei
• Stabilirea limitelor de control: Stabilirea plajelor acceptabile de variație pe baza studiilor de capabilitate a procesului
• Monitorizarea continuă: Măsurarea pieselor la intervale regulate pe parcursul ciclurilor de producție
• Analiza tendințelor: Detectarea derivării treptate înainte ca piesele să depășească specificațiile
• Protocoale de acțiuni corective: Răspunsuri documentate în cazul în care măsurătorile se apropie de limitele de control

De ce este important acest lucru pentru oferta dumneavoastră? Atelierele care utilizează un sistem robust de control statistic al proceselor (SPC) detectează imediat abaterile, reducând la minimum defectele, deșeurile și lucrările de refacere. Producătorii de componente din oțel inoxidabil care folosesc astfel de sisteme oferă o calitate mai constantă, cu mai puține surprize — chiar și atunci când prelucrează materiale dificile, predispuse la îngălbenire prin deformare plastică sau la instabilitate dimensională.

Operațiunile de prelucrare pe mașini elvețiene beneficiază în mod deosebit de SPC, datorită preciziei ridicate și toleranțelor strânse pe care aceste mașini le obțin. Monitorizarea variațiilor microscopice de-a lungul seriei de producție asigură faptul că fiecare piesă respectă specificațiile.

Metode de inspecție pentru verificarea preciziei

Cum verifică, de fapt, atelierele dacă piesele corespund specificațiilor dumneavoastră? Înțelegerea metodelor de inspecție vă ajută să evaluați dacă afirmațiile unui producător privind calitatea se dovedesc corecte la o analiză riguroasă.

Inspecție cu mașină de măsurat cu coordonate (CMM)

Inspecția cu mașină de măsurat cu coordonate (CMM) reprezintă standardul de aur pentru verificarea dimensională. Conform analizei ingineriei de precizie aceste mașini sofisticate măsoară caracteristicile geometrice fizice prin atingerea suprafețelor componentelor în diverse puncte, colectând date care definesc forma și dimensiunea exacte.

Mașinile de măsurare cu coordonate (CMM) oferă mai multe funcționalități esențiale:

• Precizie de măsurare la nivel de micrometru
• Verificarea geometriei complexe, inclusiv a suprafețelor curbe
• Programe automate de inspecție pentru evaluare constantă
• Rapoarte detaliate cu reprezentare grafică a abaterilor

Testarea rugozității suprafeței

Precizia dimensională nu are nicio valoare dacă calitatea suprafeței nu corespunde cerințelor. Profilometrele măsoară textura suprafeței, cuantificând valorile de rugozitate (Ra), care influențează funcționalitatea, aspectul și caracteristicile de asamblare. Suprafețele critice pentru etanșare sau interfețele lagărelor necesită verificarea specificațiilor privind finisarea.

Verificarea Materialului

Cum puteți ști că materialul corespunde celui specificat în ofertă? Atelierele de încredere verifică materialele primite prin:

• Rapoarte de testare de la laminor, care confirmă compoziția chimică
• Analiză spectroscopică pentru identificarea pozitivă a materialului
• Testarea durității pentru verificarea condițiilor de tratament termic
• Trasabilitatea documentației, care leagă materialul brut de piesele finite

Când evaluați potențialii parteneri de producție, întrebați-vă în mod specific despre capacitățile de inspecție și programele de etalonare. Mașinile bine întreținute produc piese precise — iar măsurătorile exacte confirmă faptul că acestea îndeplinesc cerințele dumneavoastră înainte de expediere.

Sistemele de calitate și metodele de inspecție stabilesc ce poate livra un atelier. Dar ce se întâmplă când apar probleme? Înțelegerea defectelor frecvente de prelucrare mecanică — și a cauzelor acestora — vă ajută să evaluați dacă problemele provin din limitări ale capacității sau din probleme de proces controlabile.

Defecte frecvente de prelucrare mecanică și modul de prevenire a acestora

Iată ce majoritatea atelierelor nu vor discuta până când problemele nu apar pe piesele dvs.: defectele de prelucrare există. Chiar și producătorii experimentați întâmpină neregularități de suprafață, derapaje dimensionale și provocări specifice materialelor. Înțelegerea acestor probleme – și a cauzelor lor fundamentale – vă transformă dintr-un beneficiar pasiv într-un partener informat, capabil să identifice potențialele probleme înainte ca acestea să se transforme în rebuturi costisitoare.

Indiferent dacă prelucrați oțel inoxidabil, aluminiu sau lucrați cu aliaje speciale, fiecare material prezintă provocări unice. Cunoașterea aspectelor la care trebuie să fiți atenți vă ajută să evaluați capacitățile furnizorilor și să puneți întrebările potrivite în faza de ofertare.

Defecțiuni ale finisajului suprafeței și cauzele lor

Calitatea suprafeței influențează mult mai mult decât aspectul estetic – afectează funcționalitatea, durata de viață la oboseală și ajustarea la asamblare. Conform analizei defectelor de prelucrare CNC, neregularitățile finisajului de suprafață se manifestă sub formă de texturi aspre, linii sau neuniformități care afectează direct funcționalitatea pieselor.

Defectele comune de suprafață includ:

• Urmări de vibrații: Linii regulate, ondulate, care indică vibrații în timpul prelucrării prin așchiere. Acestea rezultă, de obicei, din rigiditate insuficientă a mașinii, turații incorecte ale arborelui principal sau din prea marele înțepenire a sculei. Prevenirea necesită optimizarea parametrilor de așchiere și asigurarea unei fixări solide a piesei de prelucrat.
• Urmări ale sculelor: Linii sau creste vizibile lăsate de interacțiunea sculei de așchiere. Deși o anumită marcare este inevitabilă, prezența excesivă a urmelor de sculă sugerează utilizarea unor scule uzate, viteze de avans incorecte sau treceri de finisare inadecvate.
• Urmări de ars: Petice decolorate care indică supraîncălzirea în timpul prelucrării prin așchiere. Acest fenomen apare atunci când frecarea generează căldură excesivă — adesea datorită sculelor uzate, răcitor insuficient sau vitezelor de așchiere excesive.
• Urmări spiralate: Modele circulare rezultate din viteze de avans sau turații ale sculei incorecte, care creează modele de așchiere neuniforme. Reglarea acestor parametri elimină, de obicei, problema.

La prelucrarea componentelor din oțel sau oțel frezat, provocările legate de calitatea suprafeței se intensifică. Materialele mai dure generează mai multă căldură și provoacă o uzură mai rapidă a sculelor, ceea ce degradează calitatea suprafeței dacă nu este gestionat corespunzător.

Probleme de precizie dimensională

Inexactitățile dimensionale apar atunci când piesele prelucrate nu respectă dimensiunile specificate, generând probleme de potrivire, funcționalitate sau asamblare. Înțelegerea cauzelor vă ajută să comunicați eficient cu producătorii în ceea ce privește așteptările privind toleranțele.

• Derivă dimensională: Devierea treptată de la dimensiunile țintă pe parcursul unei serii de producție. Conform analizei industriale, aceasta provine adesea din uzura sculelor care se acumulează în timp sau din dilatarea termică a mașinilor pe măsură ce se încălzesc în timpul funcționării prelungite.
• Formarea de bavură: Mici proeminențe sau muchii ridicate care apar la marginile sau colțurile pieselor. Buruienii afectează atât estetica, cât și funcționalitatea — fiind în special problematice pentru suprafețele de contact sau pentru componente care necesită muchii curate.
• Deformare: Deformare neintenționată, răsucire sau modificări de formă în timpul prelucrării. Piesele cu pereți subțiri sunt deosebit de sensibile la deformarea cauzată de fixare și la devierea provocată de forța de așchiere.
• Contaminarea suprafeței: Material străin încorporat în suprafețele prelucrate datorită reziduurilor de lichid de răcire, manipulării sau expunerii mediului. Protocoalele corespunzătoare de curățare și manipulare a materialelor previn majoritatea problemelor de contaminare.

Strategiile de prevenție se concentrează pe controlul procesului: scule ascuțite, regimuri optime de tăiere (viteză și avans), aplicarea corespunzătoare a lichidului de răcire și calibrarea regulată a mașinii. Controlul statistic al procesului detectează derapajele înainte ca piesele să depășească specificațiile.

Provocări specifice materialelor în prelucrarea prin așchiere

Fiecare familie de metale prezintă obstacole unice în prelucrarea prin așchiere. Recunoașterea acestor provocări vă ajută să anticipați eventualele probleme și să evaluați dacă un atelier are o experiență reală cu materialul specificat de dumneavoastră.

Oțel inoxidabil: îmbătrânire prin deformare

Prelucrarea oțelului inoxidabil necesită o atenție deosebită acordată întăririi prin deformare—o stare în care suprafața devine progresiv mai dură în timpul operației de așchiere. Conform cercetărilor de prelucrare ale Kennametal, întărirea prin deformare apare atunci când căldura generată de sculele de așchiere se transferă la piesa de prelucrat, provocând o deformare plastică. Suprafața afectată devine lucioasă și sticloasă—uneori atingând o duritate comparabilă cu cea a sculei de așchiere însăși.

Prevenirea întăririi prin deformare necesită:

• Menținerea ascuțirii sculelor de așchiere—sculele uzate măresc frecarea și căldura
• Utilizarea avansurilor și turațiilor recomandate pentru a asigura așchierea, nu frecarea
• Evitarea staționărilor sau a trecerilor de revenire care generează căldură fără a îndepărta material
• Utilizarea sculelor răcite cu lichid de răcire, cu concentrație corect amestecată
• Menținerea unor viteze de avans constante în timpul operațiilor de găurire

Aluminiu: lipirea și muchia acumulată

Prelucrarea aluminiului prezintă provocări diferite. Caracterul său moale și tendința de gârbovire — aderarea materialului la sculele de tăiere — necesită scule ascuțite și aplicarea corespunzătoare a lichidului de răcire.

Prelucrarea cuprului și prelucrarea alamă prezintă tendințe similare de gârbovire, deși ușurința lor remarcabilă de prelucrare generează, în general, finisaje superficiale superioare, cu parametri adecvați.

Titan: Sensibilitate la căldură

Aliajele de titan prezintă, probabil, cele mai exigente provocări. Întrucât cercetarea privind sculele specializate explică , conductivitatea termică scăzută a titanului determină concentrarea temperaturilor ridicate la interfața sculă-piesă, accelerând uzura sculelor și punând eventual în pericol integritatea piesei.

Prelucrarea reușită a titanului necesită:

• Muchii de tăiere ascuțite și lucioase, cu unghiuri de atac pozitive
• Scule din carburi cu învelișuri avansate pentru rezistență la uzură
• Sisteme de răcire cu presiune ridicată pentru disiparea căldurii
• Viteze de așchiere reduse și viteze de avans moderate
• Configurații rigide care previn vibrațiile

Reactivitatea chimică ridicată a materialului la temperaturi înalte duce la aderență și difuziune între sculă și piesa prelucrată — ceea ce impune utilizarea unor scule specializate și o controlare atentă a parametrilor.

Înțelegerea acestor comportamente specifice materialului vă ajută să evaluați expertiza furnizorilor. Un atelier experimentat în prelucrarea oțelului s-ar putea confrunta cu dificultăți în prelucrarea titanului, datorită cerințelor sale unice — și invers. Potrivirea cerințelor privind materialul cu capacitățile dovedite evită probleme costisitoare de calitate.

După clarificarea cauzelor defectelor și a strategiilor de prevenire, ultima considerație devine selecția partenerului de fabricație potrivit — unul care deține certificatele, echipamentele și expertiza necesare pentru a livra piese de calitate în mod constant.

Alegerea partenerului potrivit pentru prelucrarea metalică prin frezare CNC

Ați făcut temele — înțelegând procesele, materialele, toleranțele și factorii care influențează costurile. Acum vine decizia care determină dacă toată această cunoaștere se transformă în piese de calitate: alegerea partenerului potrivit de fabricație. Iată realitatea pe care majoritatea cumpărătorilor o descoperă prea târziu: oferta cea mai ieftină rareori oferă cea mai bună valoare, iar site-urile web impresionante nu garantează neapărat o execuție competentă.

Indiferent dacă căutați ateliere de prelucrare CNC în apropierea dumneavoastră sau evaluați furnizori globali, aceleași principii de evaluare se aplică. O abordare structurată previne greșelile costisitoare și consolidează relațiile care vă vor sprijini proiectele pe parcursul anilor.

Evaluarea capacităților de fabricație

Gândiți-vă la potențialii parteneri de prelucrare ca la candidați la un post. Conform ghidurilor industriale privind selecția, de fapt efectuați interviuri — iar cei mai buni candidați răspund cu încredere la întrebări și demonstrează o expertiză autentică.

Înainte de a solicita oferte de preț, clarificați propriile cerințe:

• Ce cantități aveți nevoie acum — și eventual în viitor?
• Care toleranțe sunt cu adevărat critice, comparativ cu cele „frumoase de avut”?
• Aveți nevoie de certificate specifice pentru industria dumneavoastră?
• Ce termene de livrare se potrivesc cu programul dumneavoastră de producție?

După ce cerințele au fost definite, evaluați potențialii parteneri în funcție de acești criterii esențiali:

• Certificări: ISO 9001 stabilește baza sistemului de management al calității. Standardele specifice industriei — IATF 16949 pentru domeniul auto, AS9100D pentru aerospace, ISO 13485 pentru domeniul medical — dovedesc competențe specializate și procese documentate.
• Capacități echipamente: Asigurați-vă că dispun de echipamentele adecvate pentru piesele dumneavoastră. Capacitățile multi-axiale, serviciile de strunjire CNC, echipamentele de rectificare — tehnologia lor trebuie să corespundă cerințelor de proiectare ale dumneavoastră.
• Procese de control al calității: Informați-vă despre controlul statistic al proceselor, echipamentele de inspecție și programele de etalonare. Producătorii serioși discută cu plăcere despre sistemele lor de calitate.
• Termene de livrare: Înțelegeți timpul obișnuit de execuție și flexibilitatea capacității lor. Pot face față comenzilor urgente, atunci când este necesar?
• Receptivitatea în comunicare: Cât de rapid răspund la întrebări? Stilul de comunicare al unui partener în faza de ofertare reflectă, de obicei, modul în care va acționa în timpul producției.

Nu vă limitați doar la întrebarea ce își propun să obțină — întrebați-vă ce reușesc, de fapt, să obțină. În calitate de experții în producție recomandă , atelierele orientate spre calitate ar trebui să obțină cifre impresionant de ridicate privind calitatea și un număr scăzut de neconformități care să scape controlului, vorbind pe larg despre sistemele pe care le-au implementat.

De la prototip la scalarea producției

Aici eșuează mulți parteneri: un atelier care se descurcă excelent la prototiparea CNC s-ar putea confrunta cu dificultăți în producția în volume mari — și invers. Trecerea de la prototip la producția în masă implică mult mai mult decât simpla rulare a aceluiași program de mai multe ori.

Conform cercetărilor privind tranziția în producție, pot exista diferențe semnificative între ingineria unui produs destinat prototipării și ingineria aceluiași produs destinat fabricării. Partenerii de încredere aduc la masă, încă de la început, expertiză în domeniul Designului pentru Fabricabilitate (DFM), identificând eventualele probleme înainte ca acestea să necesite redesignuri costisitoare.

Producția de volum scăzut—de obicei zeci până la sute de mii de unități—reprezintă o fază intermediară esențială. Această etapă vă permite să:

• Refinați rapid proiectele de producție
• Vă adaptați schimbărilor din industrie sau să integrați feedback-ul
• Validați procesele de asamblare înainte de angajamentul pe scară largă
• Reduceți riscurile de supra-producție și costurile de depozitare

Trecerea la producția de masă necesită parteneri capabili să se extindă eficient. Așa cum subliniază experții din domeniu, colaborarea cu un partener de producție capabil să crească volumul de la 1.000 la 100.000 de unități lunar—folosind aceleași procese, fără constrângeri—poate fi esențială pentru succes.

Pentru aplicațiile din lanțul de aprovizionare auto, această capacitate de scalare devine deosebit de critică. Shaoyi Metal Technology exemplifică această abordare, oferind producție certificată IATF 16949, cu un control statistic riguros al proceselor (SPC), care se adaptează fără efort de la prototiparea rapidă la producția de masă. Instalația lor livrează componente cu toleranțe ridicate în termene de livrare de doar o zi lucrătoare — fie că se produc asamblări complexe ale caroseriei, fie piese prelucrate personalizat, cum ar fi bucșele din metal.

Ce trebuie căutat într-un partener pentru prelucrare mecanică

În afara competențelor tehnice, calitățile de parteneriat determină succesul pe termen lung. Cele mai bune relații depășesc simplele tranzacții comerciale cu furnizorii.

Suport tehnic și expertiză DFM

Partenerii de top oferă evaluări de Tip Design pentru Fabricabilitate (DFM), care îmbunătățesc proiectele dumneavoastră înainte de începerea prelucrării. Conform celor mai bune practici de selecție a furnizorilor, echipele de inginerie ajută la dezvoltarea celei mai bune variante posibile a piesei, maximizând eficiența și reducând în același timp costurile. Influența lor se dovedește cea mai valoroasă în stadiile inițiale ale procesului de proiectare și atunci când devin necesare modificări.

Această abordare colaborativă economisește adesea mai mult decât ar putea face vreo licitație competitivă. Eliminarea eforturilor inutile de prelucrare prin optimizarea proiectării reduce frecvent costurile de fabricație cu 20–30%.

Transparență și responsabilitate

Un partener valoros oferă o comunicare clară și își asumă responsabilitatea pentru calitate. Atenție la semnele de avertizare în timpul procesului de ofertare:

• Evitarea răspunsurilor la întrebări despre capacitățile sau experiența proprii
• Atribuirea problemelor de calitate anterioare unor factori externi
• Retragerea în a oferi referințe sau studii de caz
• Răspunsuri neclare privind metodele de inspecție sau certificatele de calitate

Producătorii siguri de calitatea proprie își susțin ferm produsele. Ei discută deschis despre istoricul lor, explică în mod clar procesele pe care le folosesc și furnizează mărturii din partea clienților satisfăcuți.

Flexibilitate și scalabilitate

Producția rareori urmează planuri perfecte. Se emit comenzi de modificare. Cantitățile se schimbă. Termenele limită se apropie mai repede. Partenerul potrivit se adaptează acestor realități, în loc să creeze o fricțiune suplimentară.

Luați în considerare posibilitatea de a pune următoarele întrebări potențialilor parteneri:

• Cum gestionați comenzile de modificare urgente?
• Care este procesul dumneavoastră de scalare a producției în sus sau în jos?
• Puteți oferi servicii cu valoare adăugată, cum ar fi asamblarea sau finisarea?
• Cum gestionați perturbările din lanțul de aprovizionare?

Deși căutarea unor ateliere de prelucrare mecanică în apropierea mea poate duce la opțiuni conveniente, proximitatea nu trebuie să prevaleze asupra capacității. Atelierele locale de prelucrare mecanică oferă avantaje pentru prototipare și lucrări urgente, dar cerințele de producție pot impune parteneri care dispun de echipamente specializate sau certificate, indiferent de locație.

Luarea deciziei finale

După evaluarea capacităților, solicitați piese eșantion sau vizitați facilitățile, acolo unde este posibil. Dovada fizică este mai convingătoare decât afirmațiile de marketing. Examinați finisajele de suprafață, măsurați toleranțele și observați modul în care răspund la solicitarea dumneavoastră.

Stabiliți așteptări clare, cu termeni preciși, încă de la început. Definiți responsabilitățile, stabiliți protocoale de comunicare și abordați relația cu o mentalitate de câștig-câștig. Investiția într-o selecție corectă a partenerului aduce beneficii pe toate proiectele ulterioare — transformând fabricarea nepredictibilă într-o execuție fiabilă a lanțului de aprovizionare.

Întrebări frecvente despre prelucrarea metalelor prin frezare CNC

1. Ce este o mașină CNC pentru metal?

O mașină CNC pentru metal este un echipament controlat de computer care îndepărtează material din piese de metal pentru a crea componente de precizie. Spre deosebire de prelucrarea manuală, sistemele CNC execută instrucțiuni programate (cod G) pentru a efectua operații de tăiere, găurire, frezare și strunjire cu o acuratețe excepțională—atingând adesea toleranțe de ±0,001 inch. Aceste mașini variază de la freze cu 3 axe, destinate pieselor simple, până la sisteme cu 5 axe, care prelucrează geometrii complexe utilizate în industria aerospațială, transformând blocuri brute de metal în componente finite, cu o repetabilitate imposibil de obținut prin metode manuale.

2. Cât costă realizarea unei piese din metal prin prelucrare CNC?

Costurile pieselor metalice prelucrate prin CNC depind de mai mulți factori interconectați, nu de o simplă tarifare pe bucată. Principalele elemente care influențează costul includ alegerea materialului (titanul costă de 3–5 ori mai mult decât aluminiul pentru prelucrare), cerințele de toleranță (specificațiile mai stricte pot tripla durata procesării), complexitatea configurării (costuri fixe de 40–120 USD per configurare) și volumul comenzii (costurile de configurare distribuite pe cantități mai mari reduc semnificativ prețul unitar). Un singur prototip suportă întreaga cheltuială de configurare, în timp ce o comandă de 100 de bucăți împarte aceste costuri — reducând adesea prețul pe bucată cu 50 % sau mai mult.

3. Ce metale pot fi prelucrate prin CNC și care este cel mai rentabil din punct de vedere al costurilor?

Majoritatea metalelor pot fi prelucrate prin frezare CNC, inclusiv aliajele de aluminiu, oțelurile inoxidabile (gradele 303, 304, 316L), oțelul carbon, alama, bronzul, cuprul și titanul. Pentru eficiență din punct de vedere al costurilor, aluminiul 6061 oferă, de obicei, cea mai bună valoare — prelucrabilitatea sa excelentă permite viteze de așchiere mai mari, uzură redusă a sculelor și timpi de ciclu mai scurți. Alama se prelucrează chiar mai rapid pentru piese mici de precizie. Prelucrarea oțelului inoxidabil costă de 2–3 ori mai mult decât cea a aluminiului, datorită vitezelor mai reduse și uzurii mai mari a sculelor, în timp ce titanul are un preț premium datorită necesității unor scule specializate și a cerințelor stricte privind gestionarea căldurii.

4. Ce toleranțe poate atinge prelucrarea CNC pe piese metalice?

Mașinile moderne CNC ating toleranțe cuprinse între ±0,005 inch pentru lucrări standard și ±0,0001 inch pentru operațiunile de rectificare de precizie. Totuși, toleranțele realizabile depind de proprietățile materialelor, geometria pieselor și alegerea procesului. Piesele din aluminiu pot prezenta o revenire (springback) de 0,05–0,1 mm după prelucrare, în timp ce secțiunile subțiri pot ceda sub acțiunea forțelor de așchiere. Standardele industriale, cum ar fi ISO 2768, reglementează piesele mecanice generale, iar ASME Y14.5 se aplică în domeniul aerospace. Specificarea unor toleranțe excesiv de strânse pentru caracteristici necritice crește semnificativ costurile, fără a aduce beneficii funcționale.

5. Cum aleg partenerul potrivit pentru prelucrarea CNC a proiectului meu?

Evaluați potențialii parteneri CNC în funcție de certificatele lor, care trebuie să corespundă industriei dumneavoastră (ISO 9001 ca bază, IATF 16949 pentru industria auto, AS9100D pentru industria aerospațială), capacitățile echipamentelor lor, adaptate complexității pieselor dumneavoastră, procesele documentate de control al calității, inclusiv inspecția prin control statistic al proceselor (SPC) și prin mașina de măsurat cu coordonate (CMM), termenele realiste de livrare și promptitudinea în comunicare. Solicitați, atunci când este posibil, piese eșantion și verificați capacitatea lor de a trece de la prototipare la volume de producție. Partenerii care oferă revizii de tip „Design for Manufacturability” (Proiectare pentru fabricabilitate) economisesc adesea 20–30 % prin optimizarea proiectării — oferind o valoare mai mare decât competitorii care doar prezintă cele mai mici oferte.
