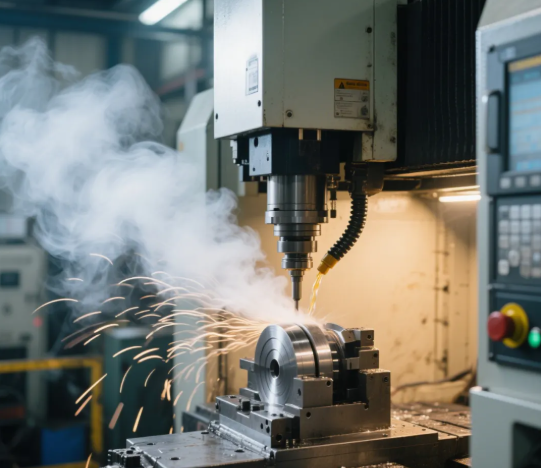

Ce înseamnă, de fapt, sistemele mecanice CNC pentru fabricația modernă

Când auziți termenul «CNC», vă puteți gândi imediat la calculatoare și cod. Dar iată realitatea: calculatorul reprezintă doar jumătatea poveștii. Ce este, deci, CNC din perspectiva ingineriei mecanice? CNC înseamnă «comandă numerică computerizată», dar adevărata magie are loc atunci când aceste comenzi digitale se transformă în mișcări fizice precise prin intermediul unor sisteme mecanice proiectate cu mare atenție.

Gândiți-vă astfel: calculatorul acționează ca un creier, procesând instrucțiunile în G-code și calculând coordonatele exacte. Totuși, sunt componentele mecanice — axele de rotație (spindle), șuruburile cu bilă, ghidajele liniare și motoarele servo — cele care intră, de fapt, în contact cu materialul și îl prelucrează pentru a obține piesele finite. Înțelegerea semnificației CNC din această perspectivă duală diferențiază specialiștii calificați de operatorii ocazionali.

Inima mecanică a fabricației automate

Un sistem mecanic CNC este, în esență, un ansamblu precis orchestrat de componente de comandă a mișcării care funcționează în mod coordonat. Spre deosebire de prelucrarea manuală, unde mâinile operatorului ghidează scula de tăiere, un sistem CNC se bazează pe componente mecanice pentru a executa mișcări cu o precizie de ordinul micronilor. Aceste sisteme trebuie să transforme semnalele electrice provenite de la controller în mișcare fizică lină și controlată — totodată rezistând forțelor semnificative de tăiere și variațiilor termice.

Ce înseamnă acest lucru în practică? De fiecare dată când un frezor CNC prelucrează aluminiu sau un strung CNC prelucrează oțel, sistemul mecanic suportă forțe care ar pune la încercare chiar și strungarii experimentați. Axul principal trebuie să mențină o viteză constantă sub sarcini variabile. Suruburile cu bile trebuie să transforme mișcarea de rotație a motorului în deplasare liniară, fără a introduce erori. Ghidajele liniare trebuie să susțină capul de tăiere, permițând în același timp o mișcare fără frecare pe întreaga zonă de lucru.

Dincolo de calculator: unde comenzile digitale întâlnesc precizia fizică

Deci, ce înseamnă CNC când vorbim despre conectarea lumii digitale cu cea fizică? Luați în considerare o operațiune simplă: controllerul trimite o comandă pentru deplasarea axei X cu 10 milimetri, la o viteză de 500 de milimetri pe minut. Această singură instrucțiune declanșează un lanț de evenimente mecanice. Motorul servo primește un impuls electric, rotorul său se rotește un număr calculat de rotații, șurubul cu bilă transformă această rotație în deplasare liniară, iar ghidul liniar asigură că mișcarea rămâne perfect rectilinie.

Operatorii care înțeleg doar partea de programare întâmpină adesea dificultăți în diagnosticarea motivului pentru care piesele lor nu îndeplinesc specificațiile. Cei care stăpânesc fundamentele mecanice pot identifica dacă problema provine din jocul de funcționare (backlash), dilatarea termică sau uzura lagărelor — și pot remedia situația înainte de a pierde materiale scumpe.

Acesta este exact motivul pentru care un sistem CNC se distinge de automatizarea simplă. Precizia mecanică integrată în fiecare componentă determină dacă piesele finite respectă toleranțele stricte sau ies în afara specificațiilor. Conform standardelor din industrie, mașinile CNC ating, de obicei, toleranțe de aproximativ ±0,005 inch (0,127 mm) — adică aproximativ de două ori lățimea unui fir de păr uman — dar obținerea acestei precizii necesită ca componentele mecanice să funcționeze în armonie perfectă.

Înțelegerea arhitecturii unui sistem CNC din această perspectivă mecanică vă oferă un avantaj diagnostic. Atunci când calitatea suprafeței se deteriorează, veți ști că trebuie să verificați rulmenții arborelui principal. Atunci când dimensiunile se abat pe parcursul unei serii de producție, veți analiza compensarea termică. Atunci când piesele prezintă urme de vibrații („chatter marks”), veți examina rigiditatea întregului lanț mecanic.

Pe parcursul acestui articol, veți descoperi exact modul în care fiecare componentă mecanică contribuie la precizia prelucrării prin așchiere — și cum stăpânirea acestor noțiuni fundamentale vă va îmbunătăți competențele ca operator CNC.

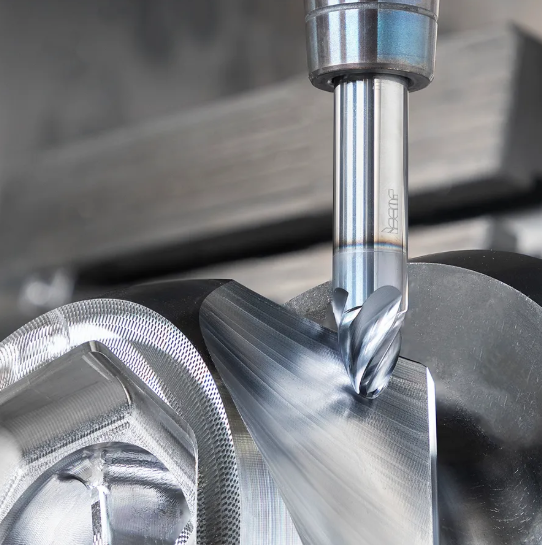

Componente mecanice esențiale din interiorul fiecărei mașini CNC

Acum că înțelegeți cum comenzile digitale se transformă în mișcare fizică, să analizăm componentele mecanice care fac posibilă această transformare. Indiferent dacă operați o freză CNC, un strung CNC sau un centru de prelucrare cu mai multe axe , aceleași componente fundamentale lucrează împreună pentru a obține precizie. Înțelegerea acestor elemente vă ajută să optimizați performanța, să diagnosticați problemele și să înțelegeți de ce unele mașini CNC au o performanță superioară altora.

Fiecare mașină CNC se bazează pe cinci sisteme mecanice fundamentale: axe de rotație (spindle), șuruburi cu bilă, ghidaje liniare, motoare servo și rulmenți. Fiecare joacă un rol distinct, iar deficiențele oricărui component limitează capacitatea generală a mașinii. Gândiți-vă la acestea ca la organele esențiale ale mașinii dumneavoastră — fiecare trebuie să funcționeze corect pentru ca întregul sistem să funcționeze eficient.

Axele de rotație (spindle) și șuruburile cu bilă: Diorul de precizie

Axa de rotație (spindle) este, probabil, componenta cea mai critică din freze și strunguri metalice. Aceasta susține și pune în rotație scula de așchiere (în cazul frezelor) sau piesa de prelucrat (în cazul strungurilor), influențând direct calitatea suprafeței finite, viteza de îndepărtare a materialului și toleranțele realizabile.

Axele de rotație (spindle) sunt disponibile în mai multe configurații:

• Axă de rotație (spindle) cu transmisie prin curea: Răspândită în mod obișnuit la mașinile de intrare în domeniu, oferă 2.000–8.000 rpm cu un cuplu moderat. Este rentabilă, dar introduce ușoare vibrații datorate transmisiei prin curea.
• Axă de rotație (spindle) cu acționare directă: Motorul este conectat direct la arborele axului, eliminând vibrațiile asociate curelei. Vitezele tipice variază între 6.000–15.000 rpm, cu caracteristici excelente de cuplu.
• Axuri cu motor integrat: Rotorul motorului este integrat direct în arborele axului. Acestea ating viteze de 20.000–60.000+ rpm, fiind ideale pentru prelucrarea înaltă-viteză a pieselor din aluminiu și materiale compozite.

Cuplul este la fel de important ca și viteza. Un ax clasificat la 40.000 rpm nu este util dacă nu oferă cuplu suficient pentru tăieri grele în oțel. Mașinile de înaltă performanță echilibrează ambele aspecte — oferind cuplu suficient la viteze mai mici pentru operațiunile de degroșare, în timp ce mențin viteze ridicate pentru finisare.

Suruburile cu bile transformă mișcarea de rotație provenită de la motoarele servo în mișcare liniară care deplasează scula de tăiere sau piesa de prelucrat. Spre deosebire de suruburile clasice cu filet, care se bazează pe contactul prin alunecare, suruburile cu bile folosesc bile rulante recirculante care se deplasează pe canale elicoidale. Conform Documentației tehnice Anaheim Automation , acest design atinge randamente de eficiență superioare lui 90 %, comparativ cu aproximativ 40 % pentru șuruburile cu contact alunecător.

De ce este important acest lucru pentru prelucrarea pieselor? O eficiență mai ridicată înseamnă o generare redusă de căldură, o uzură mai mică și o poziționare mai precisă. Bilele elimină jocul—acea mișcare pierdută frustrantă care apare la inversarea sensului de deplasare—ce afectează direct precizia dimensională. Șuruburile cu bile de înaltă calitate ating clase de precizie a pasului de la C0 până la C10, unde C0 reprezintă cea mai înaltă precizie, potrivită pentru aplicații CNC solicitante.

Sisteme de mișcare liniară care definesc precizia

Deși șuruburile cu bile asigură forța de antrenare, ghidajele liniare garantează că mișcarea rămâne perfect rectilinie. Aceste ghidaje susțin componentele mobile ale mașinii dvs. CNC—capul de frezare, masa de lucru sau carusa—permițând în același timp o deplasare lină și fără frecare.

Două tipuri principale domină echipamentele CNC moderne:

• Ghidaje liniare cu bile (cu recirculare): Rulourile cu bile se rostogolesc între șină și carcasă, oferind o frecare redusă și o capacitate ridicată de încărcare. Acestea reprezintă alegerea standard pentru majoritatea frezelor CNC și centrelor de prelucrare.
• Ghidoane cu role: Folosesc role cilindrice în loc de bile, oferind o rigiditate și o capacitate de încărcare superioară. Sunt preferate pentru strungurile metalice de mare putere și pentru mașinile cu portal mare, unde forțele de așchiere sunt semnificative.

Rigiditatea sistemului dvs. de ghidare liniară influențează direct rezistența la vibrații (chatter). Ghidoanele mai rigide permit utilizarea unor parametri de așchiere mai agresivi, fără ca vibrațiile să provoace defecte de suprafață. Așa cum se menționează în analiza realizată de Protolabs, baza și cadru mașinii lucrează împreună cu ghidoanele liniare pentru a absorbi vibrațiile, asigurând astfel precizia dimensională a pieselor finite.

Motoarele servo furnizează forța de rotație controlată cu precizie care antrenează șuruburile cu bilă și alte componente de mișcare. Spre deosebire de motoarele standard, motoarele servo includ sisteme de feedback—în mod tipic codificatoare sau rezolvatoare—care raportează în mod constant poziția către controllerul CNC. Acest sistem în buclă închisă permite o precizie de poziționare măsurată în microni.

Motoarele servo moderne ating o precizie de poziționare de 2–5 micrometri atunci când sunt cuplate cu șuruburi de înaltă calitate cu bilă, conform analizei comparative realizate de Leapion . Rezpondentul lor—adică viteza cu care accelerează, decelerează și își schimbă direcția—affectează atât timpul de ciclu, cât și calitatea finisajului suprafeței în timpul operațiunilor complexe de conturare.

În final, rulmenții susțin componentele rotative și mobile de pe întreaga mașină. Rulmenții arborelui port-scule suportă cerințele extreme ale rotației la viteză înaltă sub sarcini de așchiere, în timp ce rulmenții de susținere mențin alinierea șurubului cu bilă și reduc frecarea. Rulmenții de contact axial de calitate din arborele port-scule pot funcționa la viteze de peste 20.000 RPM, păstrând rigiditatea necesară pentru prelucrarea de precizie.

CompoNent	Funcție	Specificații de intrare	Specificații de mijloc de gamă	Specificații de top de gamă
AXA	Rotește scula de așchiere sau piesa de prelucrat	Antrenat prin curea, 2.000–8.000 RPM, 3–5 CP	Antrenat direct, 8.000–15.000 RPM, 10–15 CP	Motor integrat, 20.000–40.000+ RPM, 15–30 CP
Șurub cu globulete	Transformă mișcarea de rotație în mișcare liniară	Rolat, precizie C7–C10, eficiență 90%	Rectificat, precizie C5–C7, eficiență 92%	Rectificat cu precizie, precizie C0–C3, eficiență 95%+
Principale liniare	Susține și ghidează mișcarea liniară	Ghidaje cu bile, pretensionare standard	Ghidaje cu bile, pretensionare medie, rigiditate superioară	Ghidaje cu role, pretensionare ridicată, rigiditate maximă
Motoruri servo	Furnizează forță de rotație controlată	encoder cu 1.000–2.000 impulsuri, 1–2 kW	encoder cu 4.000–8.000 impulsuri, 2–5 kW	encoder absolut cu 17 biți+, 5–15 kW
Rulmenți (axă principală)	Susțin rotația la viteză ridicată	Precizie standard, ABEC-5	Precizie ridicată, ABEC-7	Precizie ultra-radicată, ABEC-9, hibrid ceramic

Observați cum se scalează împreună fiecare clasă de componente. O axă principală integrată pentru viteză ridicată, combinată cu șuruburi cu bilă de nivel de intrare, creează un punct îngust — sculele CNC pot roti rapid, dar poziționarea nu va corespunde acestei capacități. De aceea, înțelegerea interacțiunii componentelor este esențială atunci când se evaluează calitatea unei mașini CNC sau se planifică modernizări.

Controllerul CNC orchestrează toate aceste componente, citind codul G și trimițând semnale precis temporizate fiecărui motor servo. Totuși, nici cel mai sofisticat controller nu poate compensa rulmenții uzurați, ghidurile liniare contaminate sau pierderea preciziei șuruburilor cu bilă. Excelența mecanică rămâne fundamentul prelucrării precise.

Acum, după ce ați înțeles aceste componente de bază, sunteți pregătiți să explorați cum diferitele configurații ale axelor multiplică complexitatea mecanică — și de ce adăugarea de axe nu este întotdeauna răspunsul la provocările prelucrării.

Compararea configurațiilor mașinilor cu 3 axe și cu 5 axe

Ați văzut cum axele-portație, filetele de bilă și ghidajele liniare formează fundația mecanică a sistemelor CNC. Dar iată o întrebare care merită luată în considerare: ce se întâmplă când adăugați axe rotative acestei fundații? Răspunsul implică mai mult decât o extindere a capacităților — modifică fundamental dinamica mecanică a întregii mașini.

Înțelegerea acestor diferențe este esențială, deoarece alegerea între configurațiile de axe nu este doar o chestiune de forme pe care le puteți prelucra. Este vorba despre compromisuri mecanice care afectează rigiditatea, precizia, efortul de întreținere și, în cele din urmă, calitatea pieselor finite.

Cum axe suplimentare modifică mecanica mașinii

O mașină CNC cu 3 axe funcționează pe trei direcții liniare: X, Y și Z. Acestea mașini de frezat CNC deplasează scula de tăiere (sau piesa de prelucrat) orizontal, vertical și în profunzime. Structura mecanică rămâne relativ simplă — trei seturi de ghidaje liniare, trei filete de bilă și trei motoare servo care acționează pe traiectorii perpendiculare.

Când treceți la mașinile cu 4 axe, adăugați o mișcare de rotație—în mod obișnuit axa A, care se rotește în jurul axei X. Aceasta necesită integrarea unei mese rotative sau a unui indexator în sistemul mecanic. Brusc, mașina dumneavoastră trebuie să gestioneze simultan atât forțele liniare, cât și cele de rotație, iar poziția piesei prelucrate se modifică relativ la axa centrală a arborelui în timpul rotației.

Mașinile cu cinci axe duc acest concept mai departe, adăugând o a doua axă de rotație, în mod obișnuit axa B (care se rotește în jurul axei Y) sau axa C (care se rotește în jurul axei Z). Conform Ghidului complet al AMFG , această configurație permite sculei de tăiere să abordeze piesa prelucrată din practic orice unghi—extinzând în mod spectaculos posibilitățile geometrice, dar multiplicând în același timp complexitatea mecanică.

Gândiți-vă ce implică acest lucru din punct de vedere structural. Fiecare axă suplimentară introduce:

• Rulmenți și motoare rotative suplimentare care trebuie să mențină precizia sub sarcinile de prelucrare
• Lanțuri cinematice extinse în care erorile mici ale unui component se acumulează prin axele ulterioare
• Mai multe puncte potențiale de deviere deoarece piesa de prelucrat este situată mai departe de baza rigidă a mașinii
• Vectori de forță complecși care se modifică în mod continuu în timpul mișcării simultane pe mai multe axe

Configurațiile mecanice ale mașinilor cu 5 axe variază semnificativ. Mașinile de tip trunnion montează piesa de prelucrat pe o masă care se înclină și se rotește. Designurile cu capul de frezare înclinabil mențin piesa de prelucrat imobilă, în timp ce capul port-scule se deplasează. Configurațiile hibride combină ambele abordări. Fiecare design oferă compromisuri diferite între volumul de lucru, accesibilitate și rigiditate mecanică.

Rigiditate versus flexibilitate: compromisul multi-axial

Iată ce înțeleg machiniștii experimentați în mod intuitiv: adăugarea de axe implică adesea o scădere a rigidității. De ce? Pentru că mecanismele rotative introduc elemente mecanice între scula de așchiere și fundația mașinii — elemente care pot ceda, vibra sau se pot deforma sub sarcină.

La o mașină de frezat CNC cu 3 axe, arborele principal este conectat la coloana mașinii prin ghidaje liniare cu o rigiditate minimă. Forțele de așchiere se transmit direct în baza mașinii. La o mașină cu 5 axe dotată cu o masă trunnion, aceleași forțe trebuie să parcurgă rulmenții rotativi, structura trunnion și apoi să ajungă în bază. Fiecare interfață reprezintă un potențial punct de deformare.

Acest lucru nu înseamnă că mașinile cu 5 axe lipsesc de precizie — dimpotrivă. Așa cum subliniază Analiza tehnică BobCAD-CAM , industrii precum cea aerospațială, medicală și cea de realizare a matrițelor se bazează pe prelucrarea cu 5 axe exact pentru că aceasta oferă precizia necesară pentru suprafețe complexe. Totuși, obținerea acestei precizii necesită o construcție mai masivă și mai rigidă — ceea ce explică, în parte, de ce mașinile capabile cu 5 axe costă semnificativ mai mult decât omologii lor cu 3 axe.

Distincția dintre prelucrarea 3+2 (cu 5 axe poziționale) și prelucrarea complet simultană cu 5 axe ilustrează în continuare acest compromis. În prelucrarea 3+2, axele rotative poziționează piesa de prelucrat sub un unghi fix, apoi mașina efectuează tăierea folosind mișcări pe 3 axe. Axele rotative se blochează în timpul tăierii, maximizând rigiditatea. Prelucrarea complet simultană cu 5 axe păstrează toate axele în mișcare în timpul tăierii — permițând finisări de suprafață mai netede pe piese conturate, dar solicitând în mod mai mare capacitatea sistemului mecanic de a menține precizia în timpul mișcărilor complexe și coordonate.

Configurare	Complexitate mecanică	Aplicații tipice	Considerente privind precizia	Cerințe de întreținere
3 axe	Cea mai scăzută — doar trei sisteme de mișcare liniară	Suprafețe plane, caracteristici 2,5D, piese prismatice, prototipare	Rigiditate intrinsecă cea mai ridicată; precizia este limitată de calitatea componentelor liniare	Cea mai simplă — mai puține componente care necesită inspecție, ungere și calibrare
4 axe	Moderată — adaugă o masă rotativă sau un indexator	Piese care necesită prelucrare pe mai multe fețe, caracteristici cilindrice, aplicații de strunjire CNC	Axă rotativă care adaugă o sursă de eroare; precizia indexării este esențială	Rulmenții rotativi necesită inspecții periodice; sunt necesare verificări ale jocului
5 axe (3+2)	Ridicat — două axe rotative cu blocare pozițională	Piese complexe prelucrate la unghiuri fixe, caracteristici pe mai multe fețe, găuri înclinate	Precizia poziționării rotative este esențială; prelucrarea are loc cu axele blocate pentru a asigura rigiditatea	Două sisteme rotative de întreținut; mai simple decât funcționarea completă pe 5 axe
5 axe (simultan)	Cea mai ridicată — mișcare coordonată continuă pe toate axele	Suprafețe sculptate, componente aeronautice, implanturi medicale, pale de turbină	Necesită compensare RTCP/TCPC; stabilitatea termică este esențială; erorile cumulative sunt amplificate	Cel mai exigent — toate componentele trebuie să mențină calibrarea; sistemele de palpere sunt esențiale

Când depășesc configurațiile mai simple pe cele complexe? Mai des decât v-ați putea imagina. Pentru piese prismatice cu elemente geometrice pe una sau două fețe, o mașină rigidă cu 3 axe oferă adesea o precizie superioară față de o mașină CNC cu 5 axe care încearcă să execute aceeași lucrare. Elementele mecanice suplimentare din frezele CNC cu mai multe axe nu sunt pur și simplu necesare — iar prezența lor poate chiar degrada performanța datorită creșterii flexibilității (complianței) și a surselor suplimentare de eroare.

Tipurile de configurații ale mașinilor CNC trebuie să corespundă nevoilor reale de producție. Un atelier care produce mii de plăci plane din aluminiu nu beneficiază de capacitatea de prelucrare cu 5 axe — dar un producător care realizează componente pentru frezare CNC cu curbe compuse și degajări are neapărat nevoie de această capacitate. Cheia constă în potrivirea capacității mecanice cu complexitatea geometrică, nu în presupunerea că un număr mai mare de axe înseamnă automat rezultate mai bune.

Înțelegerea acestor realități mecanice vă ajută să luați decizii informate privind investițiile în echipamente și să recunoașteți când o sarcină necesită cu adevărat capacitate multi-axială, comparativ cu situațiile în care abordările mai simple oferă rezultate superioare. Acum, după ce configurațiile axelor au fost clarificate, să analizăm modul în care materialele pe care le prelucrați interacționează cu aceste sisteme mecanice — și de ce selecția materialelor influențează direct performanța mașinii.

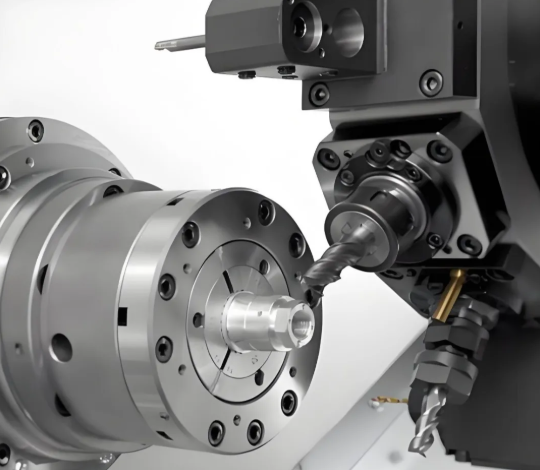

Modul în care materialele afectează performanța mecanică a mașinilor CNC

Ați ales configurația corectă a axelor pentru proiectul dumneavoastră. Axul principal (spindle), șuruburile cu bile și ghidajele liniare sunt calibrate și gata de funcționare. Totuși, există un factor care schimbă totul: materialul aflat pe masa de lucru. Indiferent dacă efectuați operații CNC pe metal (de exemplu, pe titan) sau utilizați o mașină CNC pentru lemn în vederea fabricării componentelor de mobilier, proprietățile materialelor determină în mod direct cât de intens trebuie să lucreze sistemele mecanice — și cât de mult va dura durata lor de funcționare.

Selectarea materialului nu este doar o decizie de proiectare. Este o decizie mecanică care influențează sarcina axului, vitezele de avans, uzura sculelor și, în cele din urmă, durata de viață a fiecărui component în mișcare din sistemul dvs. CNC.

Proprietățile materialelor care pun la încercare mecanismele mașinii

Fiecare material prezintă o combinație unică de provocări pentru sistemele mecanice CNC. Duritatea determină câtă forță trebuie să genereze axul dumneavoastră. Conductivitatea termică afectează locul în care se acumulează căldura generată la prelucrare. Tendința de ecruisare poate transforma o tăiere ușoară într-o luptă împotriva unui material din ce în ce mai dur.

Luați în considerare ce se întâmplă în timpul operațiunilor de tăiere CNC. Scula de tăiere intră în contact cu piesa de prelucrat, generând frecare și deformare. O parte din acea energie elimină materialul sub formă de așchii. Restul se transformă în căldură — iar locul în care se direcționează această căldură depinde în totalitate de proprietățile materialului.

Aluminiul, datorită conductivității sale termice excelente, disipează eficient căldura în piesa prelucrată și în așchii. Rulmenții axului principal și șuruburile cu bile rămân relativ reci. Titanul? Conform cercetărilor efectuate de Frigate privind prelucrarea la temperaturi înalte, titanul și aliajele superrezistente rețin căldura la interfața sculă-piesă datorită conductivității termice scăzute. Această căldură concentrată supune la stres componente mecanice, accelerează uzurarea sculelor cu 50–60 % și poate provoca dilatare termică, afectând precizia dimensională.

Iată o analiză a categoriilor obișnuite de materiale și a considerațiilor mecanice specifice fiecăreia:

• Aliaje de aluminiu: Prelucrare excelentă, cu conductivitate termică ridicată. Provocările includ lipirea așchiilor și formarea muchiei acumulate pe sculele de tăiere. Permite viteze de avans agresive și turații ridicate ale axului principal, reducând astfel timpul de ciclu, în timp ce solicită moderat sistemele mecanice. Ideal pentru operațiunile de prelucrare CNC a metalelor care necesită îndepărtarea rapidă a materialului.
• Oțeluri carbon și oțeluri aliate: Bună prelucrabilitate în majoritatea calităților. Forțele de așchiere mai mari decât cele ale aluminiului necesită un cuplu mai mare la arborele principal și montaje mai rigide. Unele calități se întăresc prin deformare la prelucrare, ceea ce crește progresiv forțele de așchiere dacă parametrii nu sunt optimizați.
• Oțeluri inoxidabile: Calitățile austenitice (304, 316) se întăresc pronunțat prin deformare la prelucrare. Forțele de așchiere pot crește brusc și neașteptat, suprasolicitând motoarele servo și șuruburile cu bilă. Necessită montaje rigide și o angrenare constantă a sculei pentru a preveni tăierile intermitente, care accelerează întărirea prin deformare.
• Aliaje de Titan: Conductivitatea termică scăzută concentrează căldura în zona de așchiere. Conform Ghidului de selecție a materialelor Modus Advanced , titanul este clasificat ca având „prelucrabilitate scăzută”, ceea ce duce la uzură accentuată a sculelor și la generarea semnificativă de căldură. Impune reducerea vitezelor de așchiere, răcire specializată și prevede durate ale ciclurilor cu 25–50 % mai lungi comparativ cu oțelul.
• Plástice tehnice: Machinabilitate variabilă în funcție de compoziție. Comportamentul elastic poate determina deformarea materialului, în locul tăierii curate, afectând precizia dimensională. Topirea, în locul tăierii, devine un risc la viteze excesive. Forțele reduse de tăiere implică o solicitare mecanică scăzută, dar ridică provocări legate de calitatea suprafeței.
• Compozite (fibră de carbon, sticlă-fibroasă): Foarte abrazive pentru sculele de tăiere datorită fibrelor de armare. Riscul de delaminare necesită strategii specifice de tăiere și scule ascuțite. Pulberile și particulele de fibră pot contamina ghidajele liniare și filetele cu bile dacă nu sunt gestionate corespunzător.
• Lemn și produse din lemn: Utilizate pe scară largă în aplicațiile CNC pentru lemn, în domeniul mobilierului, al tâmplăriei și al lucrărilor artistice. Forțele de tăiere sunt mai mici decât cele pentru metale, dar generează praf fin, care necesită o extracție eficientă. Conținutul de umiditate influențează stabilitatea dimensională în timpul și după prelucrare.

Potrivirea capacității mașinii cu cerințele materialelor

Înțelegerea proprietăților materialelor vă ajută să potriviți sistemele mecanice CNC la cerințele pe care le veți impune acestora. O mașină optimizată pentru prelucrarea rapidă a aluminiului poate întâmpina dificultăți în îndeplinirea cerințelor de cuplu necesare pentru titan. În schimb, o mașină robustă concepută pentru oțel irosește capacitatea sa atunci când prelucrează materiale mai moi.

Încărcarea axului principal variază semnificativ în funcție de material. Prelucrarea aluminiului la viteze și avansuri ridicate generează un cuplu moderat, dar necesită turații foarte mari — ceea ce face preferabile axurile principale cu motor integrat. Oțelul și titanul necesită viteze mai scăzute, dar un cuplu mult mai mare, fapt pentru care axurile principale cu antrenare directă și sisteme de rulmenți robuste sunt esențiale. Conform Analizei Tooling U-SME , materialele cu duritate superioară valorii de 35 HRC cresc semnificativ uzura sculelor și necesită abordări specializate.

Ritmurile de avans sunt direct legate de uzura mecanică. Avansurile agresive în materiale dure generează forțe de așchiere care solicită șuruburile cu bile, ghidajele liniare și motoarele servo. În timp, aceste forțe contribuie la apariția jocului, la uzura rulmenților și la degradarea preciziei. Atelierele care prelucrează continuu materiale solicitante trebuie să aștepte intervale mai scurte între calibrările mecanice și înlocuirea componentelor.

Generarea de căldură afectează mai mult decât doar procesul de așchiere. La prelucrarea titanului sau a superaliadelor, dilatarea termică a mașinii în sine devine un factor semnificativ. Așa cum subliniază cercetarea Frigate, rigiditatea structurală a arborelor port-scule, a purtătoarelor de scule și a dispozitivelor de fixare este influențată direct de fluctuațiile de temperatură, ceea ce duce la variații de poziționare în timpul operațiunilor de așchiere prelungite. Mașinile avansate integrează algoritmi de compensare termică, dar componentele mecanice rămân totuși supuse stresului indus de aceste cicluri termice.

Duritatea materialului determină, de asemenea, cerințele privind sculele de tăiere, ceea ce afectează indirect sistemele mecanice. Materialele mai dure necesită montaje mai rigide pentru fixarea sculelor și ale pieselor de prelucrat. Orice joc în lanțul mecanic — precum o presiune insuficientă pe ghidajele liniare, piulițe uzate ale șuruburilor cu bilă sau rulmenți ai arborelui port-scule la limita de funcționare — se manifestă sub formă de vibrații (chatter), finisare slabă a suprafeței sau derapare dimensională în timpul prelucrării materialelor dificile.

Potrivirea materialului cu mașina nu este o chestiune de limitări, ci una de optimizare. Înțelegerea modului în care materialele specifice dumneavoastră interacționează cu sistemele mecanice ale mașinilor CNC vă ajută să stabiliți parametri adecvați, să planificați intervale realiste de întreținere și să obțineți o calitate constantă. Odată ce considerentele legate de material sunt clarificate, pasul următor le conectează aceste realități mecanice cu comenzile de programare care le controlează — dezvăluind astfel modul în care alegerile dumneavoastră privind codul G influențează direct starea de sănătate și performanța mașinii.

Înțelegerea modului în care comenzile G-code comandă mișcarea mecanică

Ați explorat componentele mecanice care fac posibilă funcționarea sistemelor CNC și modul în care diferitele materiale reprezintă o provocare pentru aceste sisteme. Dar iată legătura esențială pe care mulți operatori o omit: fiecare linie de cod G pe care o scrieți comandă direct aceste componente mecanice. Când programați operații CNC, nu doar indicați mașinii unde să meargă — ci dictați exact cum se accelerează motoarele servo, cum transformă șuruburile cu bilă rotația în deplasare și ce solicitare mecanică suportă sistemele dvs.

Înțelegerea ceea ce reprezintă programarea CNC din perspectivă mecanică vă transformă dintr-o persoană care scrie cod într-un orchestrator al comportamentului mașinii. Să analizăm cum se traduc comenzile obișnuite G-code în mișcare fizică și de ce anumite decizii de programare protejează — sau, dimpotrivă, pun la încercare — sistemele mecanice.

Din cod în mișcare: Traducerea mecanică

Fiecare comandă G-code declanșează o reacție mecanică specifică. Controlerul CNC citește instrucțiunea, calculează mișcările necesare ale motoarelor servo și trimite semnale electrice cu temporizare precisă. Aceste semnale acționează motoarele, care rotesc șuruburile cu bile, care, la rândul lor, deplasează ghidajele liniare, care poziționează scula de tăiere. Această succesiune are loc de mii de ori pe secundă în timpul operațiunilor complexe.

Iată cum se traduc cele mai frecvente comenzi în acțiuni mecanice:

1. G00 (Poziționare rapidă): Această comandă deplasează simultan toate axele la viteza maximă de deplasare pentru a ajunge la coordonatele specificate. Motoarele dvs. servo accelerează până la viteza maximă programată, iar toate cele trei (sau mai multe) axe se sincronizează pentru a finaliza deplasarea în același moment. Conform Referinței G-code de la How To Mechatronics , G00 este o mișcare fără tăiere, concepută exclusiv pentru reproiectare. Din punct de vedere mecanic, aceasta înseamnă solicitarea maximă de accelerare asupra motoarelor servo și a șuruburilor cu bile, dar fără sarcină de tăiere asupra arborelui principal.
2. G01 (Interpolare liniară): Spre deosebire de deplasările rapide, G01 deplasează scula în linie dreaptă, cu o viteză de avans controlată, pe care o specificați cu parametrul F. Controlerul calculează punctele intermediare dintre poziția de start și cea finală, trimițând mii de microcomenzi pe secundă pentru a menține o traiectorie perfect rectilinie. Suruburile cu bile trebuie să asigure o mișcare liniară fluidă și constantă, în timp ce axul principal preia forțele de așchiere. Aici are loc cea mai mare parte a prelucrării reale.
3. G02/G03 (Interpolare circulară): Aceste comenzi generează arce în sens orar (G02) și în sens antiorar (G03). Controlerul trebuie să coordoneze simultan două axe, calculând în mod continuu punctele tangente de-a lungul arcului. Motoarele servo primesc comenzi continue de viteză variabilă — o axă accelerează, în timp ce cealaltă decelerează, pentru a menține traiectoria circulară. Aceasta impune cerințe specifice privind precizia de poziționare, deoarece ambele axe lucrează în concordanță.
4. G28 (Returnare la poziția de referință): Această comandă trimite mașina în poziția sa de referință, de obicei pentru schimbarea sculelor sau finalizarea programului. Sistemul mecanic se deplasează prin orice puncte intermediare pe care le specificați înainte de a ajunge la poziția de referință. Acest lucru previne coliziunile în timpul revenirii și oferă ghidajelor liniare și șuruburilor cu bilă un punct de referință cunoscut.
5. M03/M04 (Pornirea axului principal): Aceste coduri M activează rotația axului principal în sens orar sau antiorar, la viteza specificată de parametrul S. Rulmenții axului principal încep să suporte sarcini rotative, iar motorul consumă energie electrică proporțională cu turația programată. Pornirea axului principal înainte de începerea așchierii previne solicitarea bruscă a componentelor mecanice.

Observați cum fiecare comandă impune cerințe diferite sistemelor mecanice. Deplasările rapide solicită capacitatea de accelerare. Deplasările liniare de așchiere verifică precizia șuruburilor cu bilă sub sarcină. Interpolarea circulară pune la încercare coordonarea servomotoarelor. Înțelegerea acestor diferențe vă ajută să programați ținând cont de durata de viață mecanică.

Decizii de programare care influențează starea de sănătate a mașinii

Modul în care programați operațiile CNC afectează direct uzura mecanică, precizia pe termen lung și intervalele de întreținere. Ratele de avans merită o atenție deosebită, deoarece determină gradul de solicitare la care sunt supuse sistemele mecanice în timpul fiecărei operațiuni de așchiere.

Când specificați F400 (400 de milimetri pe minut) în loc de F200, nu vă limitați doar la a tăia mai rapid — ci dublați forțele pe care filetele cu bilă trebuie să le transmită, ghidajele liniare trebuie să le reziste și motoarele servo trebuie să le depășească. Ghidul de depanare al Elephant CNC , ratele incorecte de avans se află printre cele mai frecvente cauze ale rupturii sculelor și ale blocării mașinii, solicitând direct componentele mecanice dincolo de domeniul lor optim de funcționare.

Luați în considerare aceste practici de programare și implicațiile lor mecanice:

• Setări agresive de accelerare: Schimbările rapide de direcție generează sarcini de soc pe piulițele cu bile și pe carusele ghidurilor liniare. Programarea unor tranziții fluide, cu limite adecvate de accelerație, reduce uzura acestor componente de precizie.
• Viteze de avans excesive pentru material: Depășirea vitezelor de avans permise de materialul prelucrat generează forțe de așchiere care provoacă deformarea sistemului mecanic. Chiar dacă operația de așchiere se finalizează, deformarea cumulativă solicită rulmenții, introduce jocuri în timp și degradează precizia de poziționare.
• Adâncime de așchiere nesemnificativă: Variația gradului de angrenare creează sarcini fluctuante care obosesc componentele mecanice mai repede decât așchierea în regim staționar. Programarea unor sarcini constante pe dinte ajută sistemele mecanice să funcționeze în domeniul lor proiectat.
• Turație incorectă a arborelui principal pentru diametrul sculei: Utilizarea unor scule mici la turații insuficiente crește forțele de așchiere, în timp ce depășirea turației pentru scule mari consumă inutil energie și accelerează uzura rulmenților arborelui principal. Potrivirea turației geometriei sculei optimizează încărcarea mecanică.

O programare necorespunzătoare CNC provoacă probleme mecanice care se acumulează în timp. O mașină cu comandă numerică care rulează un cod slab optimizat poate funcționa inițial, dar dezvoltă ulterior probleme de precizie, vibrații neobișnuite sau o uzură prematură a componentelor. Operatorii care înțeleg modul în care codul lor se traduce în acțiune mecanică pot preveni aceste probleme înainte ca ele să apară.

La programarea CNC, rețineți că comenzile modale, cum ar fi viteza de avans (F), rămân active până la modificarea lor. O singură valoare agresivă a vitezei de avans, stabilită la începutul programului, continuă să solicite sistemele mecanice până când specificați o altă valoare. De aceea, programatorii experimentați structurează codul lor ținând cont de implicațiile mecanice — ajustând parametrii în funcție de schimbarea operațiunilor, nu bazându-se pe valori globale care ar putea fi inadecvate pentru anumite caracteristici.

Relația dintre codul G și sistemele mecanice funcționează în ambele sensuri. Când întâmpinați erori de poziționare, vibrații neașteptate sau o finisare nesatisfăcătoare a suprafeței, analizarea programului dumneavoastră din perspectiva unui sistem mecanic relevă adesea cauza. Acea mișcare rapidă agresivă ar putea suprasolicita motoarele servo la inversările de direcție. Acele arce circulare ar putea depăși capacitatea axelor dvs. de a coordona mișcarea în mod fluid, la viteza de avans programată.

Stăpânirea acestei legături dintre programarea operațiunilor CNC și realitatea mecanică distinge operatorii competenți de cei excepționali. Cu această bază, sunteți pregătiți să recunoașteți atunci când problemele mecanice provin din alegerile de programare — și când diagnosticul trebuie să se concentreze asupra componentelor fizice propriu-zise.

Întreținerea și depanarea sistemelor mecanice CNC

Acum înțelegeți cum comenzile G-code determină mișcarea mecanică și cum deciziile de programare influențează starea de sănătate a mașinii. Dar iată realitatea cu care se confruntă orice operator CNC: chiar și operațiunile perfect programate nu vor oferi rezultate precise dacă sistemele mecanice nu sunt întreținute corespunzător. Axele de rotație (spindle), șuruburile cu bile, ghidajele liniare și motoarele servo despre care ați învățat necesită o atenție constantă pentru a funcționa la performanța maximă.

Sună complicat? Nu trebuie să fie. Prin înțelegerea definiției operatorului CNC privind întreținerea preventivă — inspecție și service sistematic înainte ca problemele să apară — puteți prelungi durata de viață a mașinii, mențineți precizia și evitați opririle neplanificate costisitoare. Conform analizei de întreținere realizate de Stecker Machine, o defecțiune neplanificată a unei mașini CNC costă, în mod tipic, de aproximativ cinci ori mai mult decât elaborarea și aplicarea unui plan anual de întreținere preventivă.

Diagnosticarea problemelor axelor și ale axei de rotație (spindle)

Când prelucrarea cu precizie CNC începe să producă rezultate nesigure, sistemul mecanic vă transmite un semnal. Capacitatea de a interpreta aceste semnale distinge tehnicienii experimentați de cei care reacționează doar la defecțiuni.

Problemele axului principal se manifestă adesea prin temperatură, vibrații sau sunet. Un ax principal în stare bună este cald în timpul funcționării — dar nu fierbinte. Conform Ghidului de diagnosticare Yangsen , o creștere a temperaturii cu peste 30°F față de temperatura camerei indică o problemă. Cauzele frecvente includ debit insuficient de răcire, tensiune excesivă a curelei sau uzură a rulmenților. Dacă capul axului principal devine prea fierbinte pentru a fi atins confortabil, opriți imediat prelucrarea și efectuați o verificare urgentă.

Vibrațiile relevă problemele mecanice înainte ca acestea să devină catastrofale. Montați un vibrometru pe carterul axului principal și comparați valorile măsurate cu specificațiile furnizate de producător. Vibrațiile intense sunt, de obicei, cauzate de:

• Dezechilibrul portsculei: Suporturile neechilibrate pentru funcționarea la viteze ridicate creează oscilații care suprasolicită rulmenții
• Curele slabe sau uzate: Curelele flotante lovesc în role, introducând o vibrație ritmică în sistemul axului principal
• Deteriorarea rulmenților: Bilele cu pitting sau rulourile deteriorate produc un zumzet distinct care se agravează sub sarcină

Problemele legate de axe se manifestă în moduri diferite. Când un centru de prelucrare CNC suferă o derivă de poziționare — piesele devin progresiv nefuncționale din punct de vedere al toleranțelor pe parcursul unei serii de producție — creșterea temperaturii șurubului cu bilă este adesea cauza. Pe măsură ce șurubul se încălzește în timpul funcționării, dilatarea termică modifică pasul efectiv, provocând o deriva dimensională. Conform experților în diagnosticarea problemelor, curățarea liniilor de lubrifiere și spălarea cu ulei nou rezolvă, de obicei, această problemă.

Jocul—acea mișcare pierdută frustrantă care apare la inversarea sensului axelor—se dezvoltă treptat pe măsură ce piulițele cu bile și cărucioarele ghidurilor liniare se uzează. Pentru a diagnostica jocul, deplasați o axă prin comandă, observând în același timp un indicator cu cadran fixat pe masă. Dacă mișcarea începe întârziat sau se oprește prematur comparativ cu poziția comandată, este necesară ajustarea compensării sau intervenția tehnică.

O abordare sistematică de diagnostic este superioară întotdeauna metodei încercărilor intuitive. Metoda „Cinci de ce?” funcționează excepțional de bine pentru problemele legate de prelucrarea prin așchiere:

1. De ce s-a oprit axa? Pentru că s-a declanșat o alarmă la variatorul servo.
2. De ce s-a declanșat alarma? Pentru că curentul a crescut neașteptat.
3. De ce a crescut curentul? Pentru că s-a blocat glisiera în timpul deplasării.
4. De ce s-a blocat? Deoarece așchii s-au acumulat sub capacele de protecție ale ghidajelor.
5. De ce s-au acumulat așchiile? Pentru că capacele erau rupte și nu au fost niciodată înlocuite.

Această abordare evidențiază cauzele profunde, nu doar simptomele, prevenind astfel reapariția aceleiași defecțiuni.

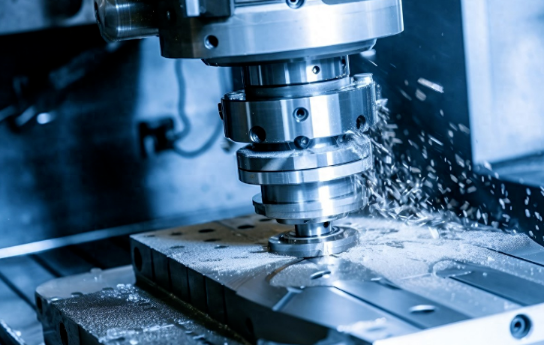

Întreținerea preventivă care prelungește durata de viață a mașinii

Cel mai bun depanare este cea pe care nu trebuie să o faceți niciodată. Întreținerea preventivă menține mașina în funcțiune în mod fiabil, abordând uzura și contaminarea înainte ca acestea să provoace defecțiuni. Gândiți-vă la această practică ca la o investiție periodică de timp, dar redusă, pentru a evita perturbări majore ulterioare.

Conform Cercetarea Zapium privind lista de verificare a întreținerii , programele structurate de întreținere oferă beneficii constante: păstrarea preciziei prelucrărilor prin verificarea alinierii arborelui principal, menținerea acurateței dimensionale prin monitorizarea jocului, schimbarea fluentă a sculelor prin inspecția mecanismului de schimb automat de scule (ATC) și prevenirea defecțiunilor legate de căldură prin ungere corespunzătoare.

Iată ce ar trebui să includă programul dvs. de întreținere:

Sarcini zilnice de întreținere:

• Ștergeți toate suprafețele vizibile, geamurile și panourile de comandă cu șervețele fără piloi
• Verificați nivelul și concentrația lichidului de răcire — un nivel scăzut sau o amestecare slabă deteriorează sculele și piesele prelucrate
• Verificați dacă indicatorii sistemului de ungere arată un flux corect de ulei către ghidaje și șuruburile cu bile
• Evacuați apa din conductele de aer comprimat pentru a preveni deteriorarea componentelor pneumatice datorită umidității
• Eliminați așchiile din zona de lucru, acoperișurile ghidajelor și transportoarele de așchii
• Ascultați sunete neobișnuite în timpul încălzirii — tehnicienii experimentați știu cum sună mașinile sănătoase

Sarcini de întreținere săptămânale:

• Curățați filtrele rezervorului de lichid de răcire pentru a menține debitul corespunzător și a preveni înfundările
• Inspectați tergătoarele ghidajelor pentru rupturi sau deteriorări care ar permite pătrunderea așchiilor
• Verificați funcționarea ventilatorului axului principal pentru a vă asigura că fluxul de aer de răcire este adecvat
• Verificați nivelul lichidului hidraulic dacă mașina dvs. utilizează dispozitive hidraulice de fixare a pieselor sau schimbătoare de palete
• Verificați dacă presiunea aerului corespunde specificațiilor — de obicei 85–90 PSI pentru mecanismele de eliberare a sculelor
• Inspectați purtătoarele de scule pentru uzură, contaminare sau deteriorare care afectează excentricitatea

Sarcini de întreținere lunare:

• Extrageți datele de vibrație din punctele de monitorizare și comparați-le cu valorile de referință
• Salvați în copie de siguranță toate programele, parametrii și variabilele macro pe un suport de stocare extern
• Verificați perpendicularitatea axelor folosind un echer de granit de precizie
• Rulați programele de compensare a jocului și actualizați setările, dacă este necesar
• Utilizați indicatori cu cadran sau instrumente laser de aliniere pentru a verifica alinierea axelor conform specificațiilor fabricii
• Inspectați cabinetele electrice pentru conexiuni slabe, urme de arsură sau acumulare excesivă de praf
• Aplicați unsoare pe ghidajele liniare și pe șuruburile cu bilă la intervalele recomandate de producător

Tehnologia prelucrării s-a dezvoltat până la includerea unui monitorizare automatizată sofisticată, dar inspecția manuală rămâne esențială. Conform experienței din domeniu, un specialist experimentat în întreținere cunoaște aceste mașini în profunzime — recunoaște modificările subtile ale sunetului, simțului sau comportamentului, pe care senzorii le-ar putea omite.

Simptom	Cauză mecanică probabilă	Acțiune recomandată
Axul principal devine fierbinte la atingere	Debit de răcire insuficient, pretensionare excesivă a rulmenților sau uzură a rulmenților	Verificați circulația lichidului de răcire, curățați filtrele, verificați tensiunea curelei; programați o inspecție a rulmenților dacă simptomele persistă
Derivă dimensională în timpul rulării producției	Dilatare termică a șurubului cu bile sau degradare a lubrifiantului	Spălați liniile de lubrifiere cu ulei proaspăt, verificați funcționarea pompei de ungere, luați în considerare calibrarea compensării termice
Urmări vizibile de vibrații pe suprafețele finite	Dezechilibru al arborelui principal, purtător de sculă slab fixat, preîncărcare uzată a ghidajelor liniare	Echilibrați purtătorii de sculă, verificați bătaia axială cu un indicator, verificați setările de preîncărcare ale ghidajelor
Axul hesitează sau face mișcări bruște în timpul deplasării	Contaminare cu așchii sub capacele de protecție, ghidaje liniare uscate, degradare a ajustării servomotoarelor	Eliminați debris-ul din capacele de protecție, aplicați lubrifiantul corespunzător, rulați procedura automată de ajustare (dacă este disponibilă)
Unealta nu se eliberează din arborele principal	Presiune scăzută a aerului, mecanism de prindere contaminat, bulon de tragere uzat	Verificați presiunea aerului la regulator (de obicei 85–90 PSI), curățați conul și mecanismul de prindere, înlocuiți componentele uzate
Erori de poziționare după schimbarea direcției	Joc în șurubul cu bile, piuliță cu bile uzată, cuplaj slab	Măsurați jocul cu un indicator cu cadran, ajustați compensarea în controler, programați întreținerea șurubului cu bile dacă jocul este excesiv
Zgomote neobișnuite de rectificare sau de gârâit provenite din arborele principal	Deteriorarea rulmenților, lubrifiant contaminat, deteriorare termică	Opriți imediat funcționarea, programați demontarea arborelui principal și înlocuirea rulmenților
Reporniri aleatorii ale sistemului de comandă în timpul prelucrării	Alimentare electrică instabilă, conexiuni electrice slabe, suprăîncălzirea componentelor electronice	Măsurați stabilitatea tensiunii de linie, strângeți conexiunile electrice, verificați sistemul de răcire al carcasei

Știind când să solicitați servicii profesionale este la fel de important. Unele reparații — înlocuirea șurubului cu bilă, recondiționarea axului principal, calibrarea unității de comandă servo — necesită echipamente specializate și expertiză specifică. Dacă diagnosticul dumneavoastră indică uzurarea lagărelor, deteriorarea șuruburilor cu bilă sau probleme legate de motoarele servo care depășesc reglajele de bază, apelarea unor tehnicieni calificați previne deteriorarea ulterioară și asigură o restaurare corectă.

Documentați totul. Un jurnal simplu care înregistrează data, simptomul, cauza fundamentală, piesele utilizate și timpul alocat ajută următorul tehnician să rezolve mai rapid defecțiunile similare. În timp, aceste înregistrări evidențiază modele care pot semnala deficiențe de proiectare, nevoi de instruire sau cicluri iminente de înlocuire a componentelor.

Cu protocoalele adecvate de întreținere stabilite, sunteți pregătit să mențineți sistemele mecanice CNC în stare de funcționare optimă. Dar cum se compară aceste sisteme cu metodele alternative de fabricație? Înțelegerea domeniilor în care precizia mecanică CNC este cu adevărat superioară vă ajută să luați decizii informate privind procesele care se potrivesc cel mai bine nevoilor dumneavoastră de producție.

Prelucrarea CNC versus metode alternative de fabricație

Ați învățat cum să întrețineți și să depanați sistemele mecanice CNC pentru o performanță optimă. Dar iată o întrebare care merită luată în considerare: este prelucrarea CNC întotdeauna alegerea potrivită? Înțelegerea domeniilor în care fabricarea CNC este superioară comparativ cu alternativele vă ajută să selectați procesul cel mai eficient pentru fiecare proiect — economisind timp, bani și evitând frustrările.

Peisajul fabricației oferă mai multe căi către piesele finite. Fiecare metodă aduce caracteristici mecanice distincte, care determină domeniile în care aceasta își dă cea mai bună dovadă. Să comparăm prelucrarea CNC cu imprimarea 3D, prelucrarea manuală și prelucrarea prin descărcare electrică (EDM) din perspectiva mecanică.

Când prelucrarea CNC de precizie mecanică depășește alternativele

Prelucrarea CNC funcționează ca un proces substractiv — o mașină de tăiat elimină material din blocuri solide pentru a crea forme finite. Această abordare fundamentală oferă avantaje mecanice pe care alternativele le-au dificil de atins în anumite scenarii.

Luați în considerare mai întâi precizia. Conform analizei comparative realizate de experții în domeniul fabricației , prelucrarea CNC obține, de obicei, toleranțe de ±0,01 mm sau mai bune, făcând-o potrivită pentru piese funcționale care necesită o precizie dimensională ridicată. Comparați această valoare cu tehnologiile de imprimare 3D: FDM oferă o precizie de aproximativ ±0,2 mm, în timp ce procesele SLA și MJF de înaltă performanță oferă o precizie de la ±0,05 mm până la ±0,1 mm. Atunci când componentele dvs. prelucrate necesită asamblări cu ajustare strânsă, sistemele mecanice CNC oferă precizia de care aveți nevoie.

Compatibilitatea cu materialele reprezintă un alt avantaj al prelucrării prin frezare cu comandă numerică (CNC). Prelucrarea în producție poate fi realizată pe practic orice material — metale, materiale plastice, compozite și chiar lemn. Prelucrarea prin electroeroziune (EDM) vă limitează doar la materialele conductoare de electricitate. Imprimarea 3D continuă să-și extindă opțiunile de materiale, dar proprietățile materialelor imprimate diferă adesea de cele ale pieselor fabricate prin metode tradiționale. Atunci când aplicația dumneavoastră necesită anumite proprietăți mecanice specifice din materiale bine cunoscute și testate, prelucrarea CNC este soluția potrivită.

Calitatea suprafeței obținută direct din mașină favorizează prelucrarea CNC și cea prin electroeroziune (EDM) față de metodele aditive. O suprafață prelucrată corespunzător necesită adesea un tratament suplimentar minim, în timp ce piesele imprimate în 3D prezintă, de obicei, urme vizibile ale straturilor, care necesită rectificare, lustruire sau netezire chimică. EDM produce finisaje excelente pe materialele conductoare — adesea fără a mai necesita un finisaj suplimentar.

Alegerea metodei potrivite de fabricație

Metoda de fabricație cea mai potrivită depinde de cerințele specifice ale dumneavoastră. Mai jos se compară alternativele din punct de vedere mecanic:

imprimare 3D (Producție aditivă) construiește piese strat cu strat, pornind de la modele digitale. Se remarcă prin realizarea geometriilor interne complexe, a structurilor în rețea și a formelor organice care ar fi imposibile sau neeconomice de obținut prin metodele substractive. Conform Analizei de producție a Replique , fabricarea aditivă oferă, de obicei, un cost total mai scăzut pentru 1–100 de unități, datorită cerințelor minime de configurare și dotare. Totuși, precizia dimensională și proprietățile mecanice sunt, în general, inferioare celor ale pieselor prelucrate prin frezare CNC.

Prelucrare manuală se bazează pe operatori calificați care controlează mașinile de frezat și strungurile manual. Deși oferă flexibilitate pentru piese unicat și reparații, repetabilitatea este inferioară celor obținute prin alternativele controlate de calculator. Operatorii umani nu pot atinge acuratețea de poziționare și consistența sistemelor mecanice CNC acționate cu servo-motoare. Metodele manuale sunt justificate pentru reparații simple, lucrări personalizate de volum mic sau în situații în care echipamentele CNC nu sunt disponibile.

Prelucrarea prin eroziune electrică (EDM) erodează materialele conductoare folosind descărcări electrice controlate. Prelucrarea prin electroeroziune cu fir (Wire EDM) atinge toleranțe de până la ±0,005 mm — depășind chiar și prelucrarea CNC de precizie pentru profile complexe. Conform comparațiilor detaliate, electroeroziunea (EDM) prelucrează materiale extrem de dure și produce finisaje fără bavuri și de înaltă calitate. Compromisurile? Rate mai scăzute de îndepărtare a materialului, costuri operaționale mai mari și limitarea la materiale conductoare exclusiv.

Factor	Frezare CNC	imprimare 3D	Prelucrare manuală	MET
Precizie Mecanică	±0,01 mm tipic; repetabilitate excelentă	±0,05 mm până la ±0,2 mm, în funcție de tehnologia utilizată	Depinde de operator; repetabilitate scăzută	se poate obține ±0,005 mm; cea mai înaltă precizie
Opțiuni de Material	Cea mai largă gamă: metale, materiale plastice, compozite, lemn	O selecție în creștere; proprietățile pot diferi față de materialele masive	La fel ca la CNC, dar limitată de abilitățile operatorului	Doar materiale conductoare (metale, unele ceramici)
Viteza de productie	Zile până la săptămâni, în funcție de complexitate	Ore până la zile; cea mai rapidă pentru prototipurile inițiale	Foarte variabil; dictat de operator	Zile până la săptămâni; îndepărtare mai lentă a materialului
Eficienţă în ceea ce priveşte costurile	Cel mai potrivit pentru 100–300+ piese; costurile de configurare sunt amortizate	Cel mai economic pentru 1–100 de unități	Costuri cele mai mici pentru echipamente; costuri mari de muncă	Costuri operaționale mai ridicate; justificate pentru capacități unice
Finalizare suprafață	Bună până la excelentă; prelucrare ulterioară disponibilă	Linii de strat vizibile; necesită, în mod obișnuit, finisare	Depinde de abilitățile operatorului	Excelentă; adesea nu necesită prelucrare ulterioară
Complexitatea proiectării	Caracteristicile exterioare sunt excelente; caracteristicile interioare reprezintă o provocare	Prelucrează canale interioare, structuri reticulare și forme organice	Limitat de accesul la scule și de competența operatorului	Profile 2D elaborate și cavități complexe

Fabricarea prin prelucrare cu comandă numerică (CNC) devine din ce în ce mai rentabilă pe măsură ce volumul de producție crește. Conform cercetărilor privind economia producției, prelucrarea prin metode CNC devine, de obicei, mai economică decât metodele aditive începând cu un volum de 100–300 de piese, în funcție de geometria pieselor și de cerințele privind finisarea. Costurile de configurare, care par ridicate pentru un singur prototip, se distribuie pe un număr mai mare de piese, reducând astfel în mod semnificativ costul pe piesă.

Când este potrivită fiecare metodă? Alegeți imprimarea 3D pentru validarea rapidă a conceptelor, pentru structuri interioare complexe sau pentru producția personalizată în volume reduse. Alegeți prelucrarea prin electroeroziune (EDM) atunci când lucrați cu materiale călite care necesită detalii intricate sau atunci când toleranțele depășesc posibilitățile prelucrării CNC. Rezervați prelucrarea manuală pentru reparații, modificări sau în situații în care accesul la mașini CNC este nepractic.

Totuși, pentru prototipuri funcționale care necesită fidelitatea materialelor, piese de producție care cer o calitate constantă sau orice aplicație în care proprietățile mecanice trebuie să corespundă condițiilor de utilizare finală, prelucrarea prin strunjire și frezare cu ajutorul sistemelor mecanice CNC rămâne standardul de referință. Combinația dintre precizie, versatilitatea materialelor și scalabilitatea în producție explică de ce tehnologia CNC continuă să domine industrii variate, de la aerospace până la dispozitive medicale.

Înțelegerea acestor compromisuri vă permite să luați decizii informate privind procesul cel mai potrivit pentru fiecare cerință a proiectului. Odată clarificată selecția metodei de fabricație, următoarea considerație devine la fel de practică: cum evaluați și selectați servicii de prelucrare CNC de calitate atunci când proiectele dumneavoastră necesită capacități externe?

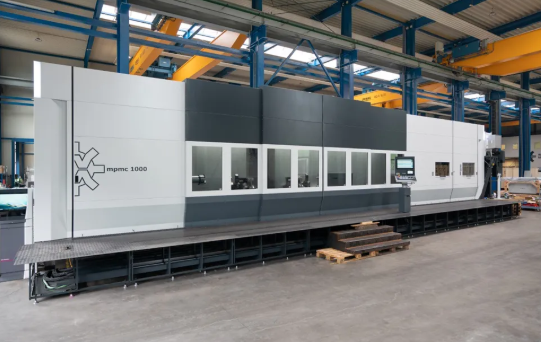

Selectarea serviciilor și echipamentelor de calitate pentru prelucrarea mecanică CNC

Ați comparat prelucrarea prin frezare CNC cu alternativele și înțelegeți unde contează, de fapt, precizia mecanică. Dar iată provocarea practică: când proiectele dvs. necesită capacități externe de fabricație, cum identificați furnizorii ale căror echipamente CNC oferă, într-adevăr, precizia de care aveți nevoie? Selectarea unor servicii CNC de calitate implică mai mult decât simpla comparare a ofertelor de preț — necesită evaluarea capacităților mecanice, a standardelor de toleranță și a sistemelor de calitate care influențează direct piesele dvs. finale prelucrate prin CNC.

Indiferent dacă achiziționați piese prelucrate prin CNC pentru prototipuri sau pentru serii de producție, criteriile de evaluare rămân aceleași. Să analizăm ce diferențiază furnizorii capabili de cei care doar susțin că oferă precizie.

Standardele de toleranță care definesc calitatea

Capacitatea de toleranță reprezintă indicatorul cel mai direct al calității echipamentelor de prelucrare prin CNC. Conform Analizei de producție de precizie a Modus Advanced în mod obișnuit, prelucrarea CNC standard atinge toleranțe de ±0,127 mm (±0,005"), în timp ce serviciile cu toleranțe strânse ajung la ±0,0254 mm (±0,001") sau mai bine. Pentru aplicațiile cele mai exigente, liderii din industrie oferă toleranțe până la ±0,0025 mm (±0,0001") — ceea ce necesită echipamente specializate, controale ale mediului și sisteme complete de calitate.

Înțelegerea clasificărilor de toleranță vă ajută să specificați cerințele în mod adecvat, fără a supra-proiecta:

• Toleranțe standard (±0,005" până la ±0,010"): Potrivit pentru producția generală, dimensiuni necritice și aplicații în care cerințele de ajustare sunt generoase
• Toleranțe de precizie (±0,001" până la ±0,002"): Necesare pentru ansamblurile funcționale, componente mobile și aplicații în care relațiile dimensionale afectează performanța
• Toleranțe strânse (±0,0001" până la ±0,0005"): Rezervate pentru aplicații critice din domeniul dispozitivelor medicale, sistemelor aerospațiale și instrumentelor de precizie, unde acuratețea dimensională influențează siguranța sau funcționalitatea

Fiecare nivel de toleranță necesită investiții corespunzătoare în echipamente. Atingerea unor toleranțe strânse necesită sisteme de compensare termică care mențin temperaturile în limitele de ±1°C, codificatoare de înaltă rezoluție pentru monitorizarea poziției cu o precizie submicronică și specificații privind excentricitatea axului principal sub 0,0013 mm. Când evaluați capacitatea echipamentelor CNC la un furnizor potențial, întrebați-vă despre aceste specificații — ele dezvăluie dacă sistemele mecanice pot oferi, într-adevăr, precizia declarată.

Toleranțele mai strânse măresc semnificativ costurile de fabricație. Conform ghidului de achiziții al LS Manufacturing, ofertele profesionale pentru prelucrarea prin frezare CNC pot fi inițial cu 10–20% mai mari, dar, datorită stabilității calității, garanțiilor de livrare și serviciilor tehnice valoroase, pot reduce costurile totale cu peste 30%. Specificarea unor toleranțe mai strânse decât necesită, de fapt, aplicația dumneavoastră, reprezintă o risipă de resurse fără a îmbunătăți funcționalitatea.

Certificări care asigură excelenta mecanică

Certificările de calitate oferă dovezi documentate că un furnizor de utilaje și procese de prelucrare CNC îndeplinește standardele stabilite. Conform analizei certificărilor Modo Rapid, acestea acționează ca o rețea de siguranță, confirmând faptul că procesele furnizorului sunt supuse auditurilor și sunt fiabile. Dar care certificări sunt esențiale pentru precizia mecanică?

ISO 9001 stabilește baza. Această certificare verifică faptul că furnizorul menține procese documentate de control al calității, practici de îmbunătățire continuă și abordări sistematice pentru îndeplinirea cerințelor clienților. Gândiți-vă la ea ca la un permis de conducere pentru producție — necesar, dar insuficient pentru aplicații solicitante.

IATF 16949 adaugă cerințe specifice industriei auto peste ISO 9001. Această certificare impune sisteme de prevenire a defectelor, control statistic al proceselor și practici de producție lean. Pentru piesele prelucrate CNC destinate industriei auto, această certificare este obligatorie. Furnizori precum Shaoyi Metal Technology demonstrează angajamentul lor față de standardele de calitate din domeniul automotive prin certificarea IATF 16949, combinând-o cu controlul statistic al proceselor (SPC) pentru a asigura în mod constant respectarea cerințelor riguroase privind componente cu toleranțe foarte mici.

AS9100 se adresează cerințelor din domeniul aerospace și apărare, adăugând protocoale de siguranță, gestionarea riscurilor și posibilitatea de urmărire a produselor, în afara sistemelor standard de calitate. Dacă piesele dvs. zboară, această certificare este esențială.

ISO 13485 se aplică în mod specific fabricării dispozitivelor medicale, asigurând conformitatea cu cerințele de biocompatibilitate și cu controalele mediului de producție, esențiale pentru siguranța pacienților.

În afară de certificate, evaluați acești indicatori practici de capacitate:

• Sisteme de măsurare: Mașinile de măsurat cu coordonate (CMM) cu incertitudini de măsurare de ±0,0005 mm sau mai bune indică o capacitate reală de precizie
• Controlul Statistic al Procesului: Programele active de control statistic al proceselor (SPC) demonstrează monitorizarea continuă, nu doar inspecția finală — identificând derapajele înainte ca acestea să producă piese neconforme
• Trasabilitatea materialului: Documentația completă, de la certificarea materialelor brute până la inspecția pieselor finite, protejează împotriva substituirii materialelor și sprijină analiza cauzelor defecțiunilor, dacă este necesar
• Controlul mediului: Mediile controlate din punct de vedere termic pentru prelucrare (de obicei 20 °C ±1 °C) indică o atenție deosebită acordată stabilității termice, care influențează precizia dimensională
• Programe de etalonare a echipamentelor: Planurile regulate de etalonare atât pentru echipamentele de producție, cât și pentru instrumentele de măsură asigură faptul că acuratețea nu se degradează neobservat

Capacitatea de volum de producție merită o atenție deosebită în cadrul evaluării. Unii furnizori se disting în domeniul prototipării, dar întâmpină dificultăți în realizarea cantităților de producție. Alții impun comenzi minime care depășesc nevoile dumneavoastră. Partenerul ideal se adaptează fără efort de la prototiparea rapidă la producția de masă — efectuând rulări de validare pentru un singur piesă cu aceleași sisteme de calitate aplicate și comenzilor de mii de piese. Shaoyi Metal Technology este un exemplu concret al acestei flexibilități, oferind componente cu toleranțe ridicate și termene de livrare de doar o zi lucrătoare, susținând în același timp asamblări complexe de șasiu la volume de producție.

Luați în considerare, alături de factorii tehnici, și capacitatea de comunicare și management de proiect. experți în achiziții potrivit unui studiu, managementul eficient al proiectelor și comunicarea transparentă se dovedesc esențiale pentru livrarea în termen și în buget. Platformele digitale care permit urmărirea în timp real a progresului, sistemele de gestionare a modificărilor ingineresti și managerii de proiect dedicați indică o maturitate organizatorică care reduce riscurile din lanțul de aprovizionare.

Analiza concepției pentru fabricabilitate (DFM) evidențiază dacă un furnizor abordează proiectul dumneavoastră ca un partener sau doar ca un furnizor. Furnizorii care analizează proiectele dumneavoastră și propun optimizări — reducând numărul de piese, recomandând materiale alternative mai economice sau identificând zonele de toleranță care pot fi relaxate fără a afecta funcționalitatea — oferă valoare în plus față de prelucrarea mecanică de bază. Această colaborare inginerescă reduce adesea costurile totale cu 30 % sau mai mult, îmbunătățind în același timp calitatea pieselor.

Ținând cont de acești criterii de evaluare, sunteți pregătit să selectați furnizori de echipamente pentru prelucrarea CNC ale căror capacități mecanice corespund nevoilor reale ale dumneavoastră. Ultimul pas leagă toate aceste fundamenturi mecanice de experțiză practică pe care o puteți aplica imediat — transformând cunoștințele în succes în domeniul fabricației.

Stăpânirea fundamentelor mecanice ale prelucrării CNC pentru succesul în fabricație

Ați parcurs întregul peisaj mecanic al sistemelor CNC — de la axele de rotație și suruburile cu bile până la traducerea codului G, interacțiunile cu materialele și standardele de certificare a calității. Dar iată ce contează cu adevărat: cum aplicați această cunoaștere în practică? Fie că explicați unui coleg nou ce înseamnă CNC, fie că diagnosticați de ce piesele ies din toleranțe în timpul unei serii de producție, înțelegerea mecanică vă transformă dintr-o persoană care operează mașini într-una care le stăpânește.

Înțelegerea semnificației termenului CNC merge mult mai departe decât simpla memorare a faptului că acesta înseamnă «comandă numerică computerizată». Înseamnă să recunoașteți că fiecare mișcare programată depinde de funcționarea în armonie precisă a componentelor mecanice. Înseamnă să știți de ce dilatarea termică afectează precizia suruburilor cu bile. Înseamnă să diagnosticați vibrațiile (chatter) înainte ca acestea să distrugă piese costisitoare. Această adâncime a cunoașterii distinge specialiștii excepționali de cei care urmează doar proceduri.

Aplicarea cunoștințelor mecanice în practică

Gândiți-vă la ce înseamnă un operator CNC care se distinge cu adevărat în domeniul său. El nu doar încarcă programele și apasă butonul de pornire a ciclului. Ascultă modificările din sunetul axului care semnalează uzura rulmenților. Verifică concentrația lichidului de răcire, deoarece înțelege cum influențează căldura stabilitatea dimensională. Ajustează vitezele de avans în funcție de comportamentul materialului, nu doar în baza valorilor programate. Această conștientizare mecanică se traduce direct în piese de calitate superioară, într-o durată de viață mai lungă a mașinii și într-un număr redus de perturbări ale producției.

Semnificația postului de operator CNC depășește simpla operare a mașinii și include capacitatea de diagnosticare. Atunci când calitatea suprafeței se degradează, un tehnician cu cunoștințe mecanice ia în considerare excentricitatea axului, echilibrul port-outilului și preîncărcarea ghidurilor liniare — nu doar parametrii de așchiere. Atunci când apar erori de poziționare, el investighează jocul, setările de compensare termică și reglajul servomotoarelor. Această abordare sistematică, fundamentată pe înțelegerea mecanică, rezolvă problemele mai rapid și previne reapariția acestora.

Conform analiză a industriei , tehnițienii calificați joacă un rol esențial în succesul întreținerii CNC—expertiza lor în identificarea, diagnosticarea și rezolvarea problemelor este decisivă pentru menținerea performanței optime. Tehnologia evoluează în mod continuu, făcând astfel învățarea permanentă esențială pentru a ține pasul cu progresele din domeniul prelucrării prin așchiere. Ce este un operator CNC în mediul actual de producție? O persoană care combină abilitățile practice mecanice cu o instruire tehnică continuă.

Operatorii care înțeleg fundamentele mecanice obțin în mod constant rezultate superioare față de cei care tratează mașinile CNC ca pe niște „cutii negre”. Ei detectează problemele mai devreme, optimizează procesele mai eficient și livrează piese de calitate superioară—pentru că înțeleg nu doar ce face mașina, ci și cum și de ce o face.

Dezvoltarea expertizei mecanice CNC

Dezvoltarea măiestriei mecanice necesită o practică intenționată în mai multe domenii. Începeți prin a lega fiecare decizie de programare de consecința sa mecanică. Când specificați o viteză de avans, imaginați-vă forțele transmise prin suruburile cu bile și ghidajele liniare. Când programați deplasări rapide, luați în considerare efortul de accelerare asupra motoarelor servo. Acest model mental transformă codul abstract într-o înțelegere fizică.

Prelucrarea pentru succesul în producție cere atenție acordată întregului sistem mecanic. Formați obișnuințe legate de întreținerea preventivă — ștergerea zilnică, verificarea filtrilor săptămânală și verificarea alinierii lunara — care mențin componentele mecanice în stare optimă de funcționare. Așa cum subliniază experții în întreținere, privirea asupra întreținerii regulate ca fiind o investiție pe termen lung, nu ca un simplu cheltuieli, prelungește durata de viață a mașinii și asigură o funcționare fiabilă pe parcursul mai multor ani.

Documentați observațiile și lecțiile învățate. Notați materialele care pun la încercare sistemele mecanice specifice ale mașinii dvs. Înregistrați simptomele care au precedat defecțiunile componentelor. Urmăriți modul în care modificările parametrilor afectează calitatea pieselor. În timp, această bază de cunoștințe personală devine inestimabilă pentru diagnosticarea problemelor și optimizarea procesului.

Căutați oportunități de a observa în mod direct procedurile de întreținere. Urăriți reconstrucția arborelui principal, înlocuirea șuruburilor cu bilă și calibrările de aliniere atunci când tehnicienii le efectuează. Înțelegerea modului în care sunt întreținute componentele vă adâncește aprecierea necesității menținerii stării lor de sănătate prin operare corectă și întreținere adecvată.

Producătorii certificați demonstrează modul în care expertiza mecanică se traduce în performanță în condiții reale. Shaoyi Metal Technology exemplifică această conexiune — certificarea lor IATF 16949 și sistemele lor de control statistic al proceselor reflectă o înțelegere profundă a mecanicii, aplicată în mod sistematic. Livrarea de componente cu toleranțe strânse, cu termene de livrare de doar o zi lucrătoare, împreună cu asamblarea complexă a ansamblurilor de caroserie, necesită sisteme mecanice întreținute conform unor standarde riguroase. Capacitatea lor de a trece de la prototipare rapidă la producție de masă demonstrează modul în care excelenta mecanică sprijină flexibilitatea în fabricație.

Indiferent dacă sunteți un operator care dezvoltă abilitățile de diagnostic, un tehnician de întreținere care-și extinde capacitatea de depanare sau un inginer care specifică echipamente pentru linii noi de producție, fundamentul mecanic oferă baza pentru luarea unor decizii informate. Principiile prezentate în acest articol — funcțiile componentelor, configurațiile axelor, interacțiunile materialelor, implicațiile programării, protocoalele de întreținere și standardele de calitate — formează un cadru cuprinzător pentru stăpânirea mecanică a prelucrării prin comandă numerică (CNC).

Aplicați această cunoaștere în mod progresiv. Începeți cu sistemele mecanice cele mai relevante pentru activitatea dumneavoastră curentă. Construiți înțelegerea prin observație, practică și învățare continuă. Drumul de la utilizator CNC la expert CNC trece direct prin înțelegerea mecanică — iar această călătorie începe cu fiecare piesă pe care o fabricați, cu fiecare problemă pe care o rezolvați și cu fiecare sistem pe care îl întrețineți.

Întrebări frecvente despre sistemele mecanice CNC

1. Ce înseamnă CNC în ingineria mecanică?

CNC este abrevierea termenului Computer Numerical Control (Comandă numerică computerizată), care se referă la operarea computerizată a uneltelor de prelucrare. În ingineria mecanică, sistemele CNC combină comanda digitală cu componente mecanice de precizie — axe de rotație (spindle), șuruburi cu bilă, ghidaje liniare și motoare servo — pentru a executa mișcări programate cu o acuratețe de ordinul micronilor. Aceste sisteme mecanice transformă semnalele electrice în mișcare fizică controlată, suportând în același timp forțe semnificative de așchiere și variații termice în timpul operațiunilor de fabricație.

2. Ce este un tehnician mecanic CNC?

Un tehnician mecanic CNC este un specialist calificat care operează, programează și întreține mașini cu comandă numerică computerizată (CNC). În afară de operația de bază, acesta diagnostichează probleme mecanice, cum ar fi defecțiunile axului principal, alinierea axelor și jocul axial. El înțelege modul în care componentele interacționează, efectuează întreținerea preventivă a șuruburilor cu bilă și a ghidajelor liniare și depană problemele legate de motoarele servo. Furnizorii certificați, precum Shaoyi Metal Technology, angajează tehnicieni cu experiență în standardele de calitate IATF 16949 și în Controlul Statistic al Proceselor.

3. Câștigă mecanicii CNC mulți bani?

Strungarii CNC câștigă salarii competitive, cu salarii medii de aproximativ 27,43 USD pe oră în Statele Unite ale Americii. Veniturile variază în funcție de experiență, certificări și specializare. Strungarii care înțeleg fundamentele mecanice — diagnosticarea uzurii lagărelor, optimizarea vitezelor de avans și efectuarea întreținerii preventive — obțin salarii mai mari. Cei care dețin certificări în prelucrarea de precizie sau care lucrează cu componente de înaltă toleranță în domeniul aerospațial sau automotive obțin, de obicei, compensații peste media generală.

4. Care sunt componentele mecanice esențiale ale unei mașini CNC?

Fiecare mașină CNC se bazează pe cinci sisteme mecanice fundamentale: axe de rotație (care rotesc scula de tăiere sau piesa de prelucrat), șuruburi cu bilă (care transformă mișcarea de rotație în mișcare liniară, cu o eficiență de peste 90%), ghidaje liniare (care asigură o mișcare rectilinie fără frecare), motoare servo (care furnizează o forță de rotație controlată cu precizie, având o acuratețe de poziționare de 2–5 micrometri) și rulmenți (care susțin rotația la viteză ridicată și capacitatea de încărcare). Aceste componente lucrează împreună pentru a obține toleranțe de aproximativ ±0,005 inch.

5. Cum aleg între mașinile CNC cu 3 axe și cele cu 5 axe?

Alegeți în funcție de geometria piesei, nu pe baza presupunerilor privind capacitatea. Mașinile cu 3 axe oferă cea mai mare rigiditate intrinsecă pentru suprafețele plane și piesele prismatice. Mașinile cu 5 axe permit prelucrarea suprafețelor complexe modelate, dar introduc o complexitate mecanică suplimentară și puncte potențiale de deformare. Pentru piese care necesită prelucrare la unghiuri fixe, poziționarea 3+2 reprezintă o soluție intermediară — axele rotative se blochează în timpul așchierii pentru a asigura rigiditatea maximă. Potriviți capacitatea mecanică cerințelor geometrice, nu presupuneți că un număr mai mare de axe înseamnă rezultate mai bune.
