Operațiunile de prelucrare CNC explicate: De la fișierul digital la piesa finită

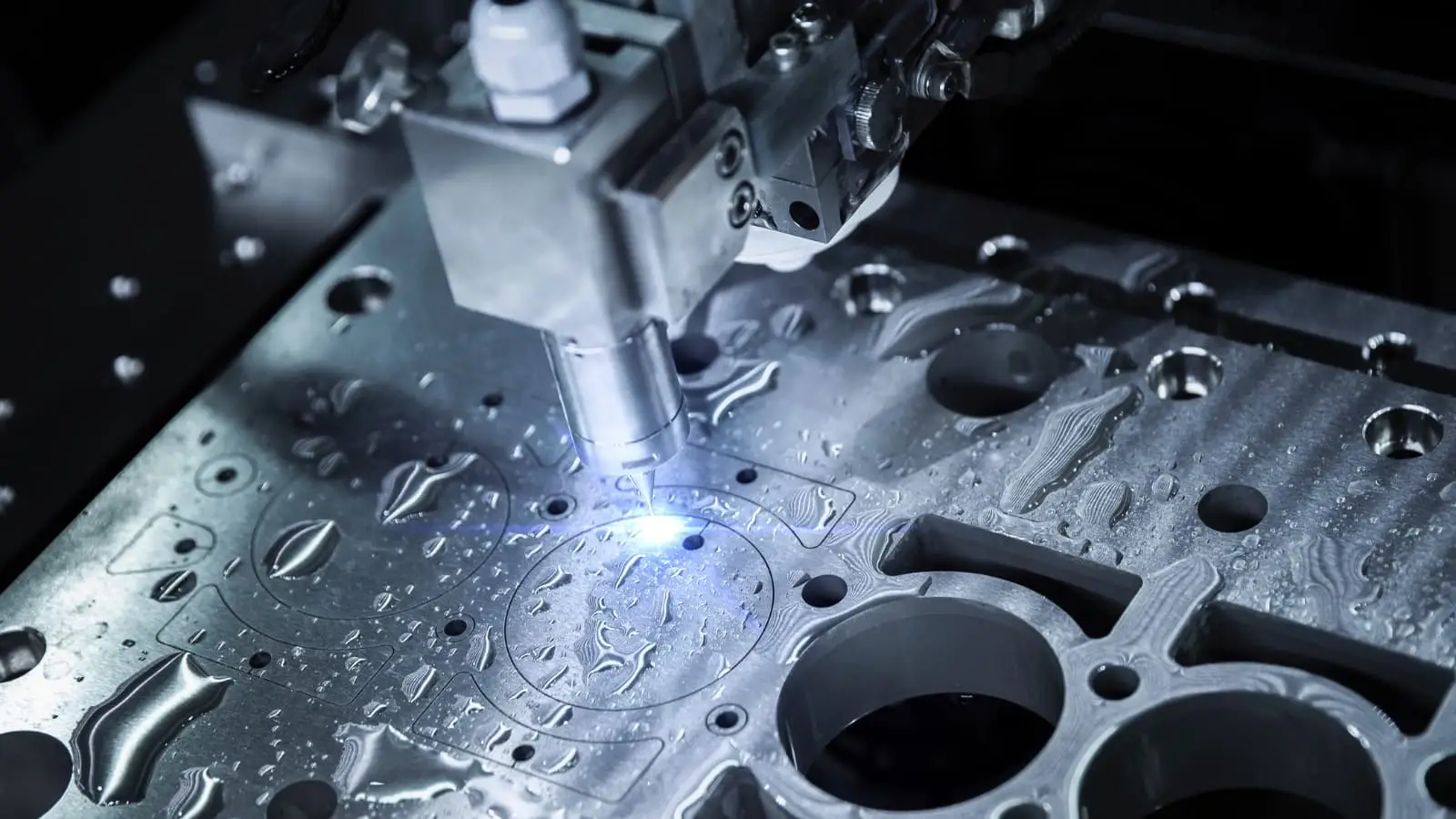

Ce înseamnă, de fapt, operațiile de prelucrare CNC

V-ați întrebat vreodată cum creează producătorii acele piese metalice perfect precise pe care le vedeți în tot felul de produse, de la smartphone-uri până la motoare de avioane? Răspunsul se află în operațiile de prelucrare CNC — o tehnologie care a transformat fundamental modul în care transformăm materialele brute în produse finite.

Definiția de bază a tehnologiei CNC

Deci, ce este, de fapt, un sistem CNC? Să analizăm. CNC înseamnă Control Numeric cu Calculator comandă Numerică Computerizată

Operațiile de prelucrare CNC se referă la procese automate de fabricație în care un software programat pe calculator controlează mișcarea și funcționarea mașinilor pentru a modela materialele brute în piese finite precise, cu intervenție umană minimă.

Definiția CNC depășește simpla automatizare. Conform Goodwin University , mașinile CNC funcționează folosind software și coduri preprogramate care indică fiecărei mașini mișcările exacte și sarcinile de efectuat. Aceasta înseamnă că o mașină CNC poate tăia, modela sau forma o piesă de material pe baza exclusivă a instrucțiunilor computerizate — îndeplinind specificațiile pre-codate în program, fără a necesita un operator uman pentru mașină.

Cum controlul computerizat transformă materialele brute

Când definiți CNC în termeni practici, descrieți un sistem în care instrucțiunile digitale înlocuiesc intervenția manuală a operatorului asupra comenzilor mașinii. Sensul tehnologic al prelucrării prin așchiere implică eliminarea materialului dintr-o piesă semifabricată cu ajutorul sculelor de tăiere — dar cu precizia ghidată de computer, pe care oamenii nu o pot atinge în mod constant.

Iată cum funcționează CNC în practică:

• Planuri digitale create prin intermediul software-ului CAD (proiectare asistată de calculator) definesc geometria piesei
• G-code și M-code transformă aceste proiecte în instrucțiuni citibile de mașină
• Unitatea de comandă a mașinii (MCU) interpretează codurile și dirijează mișcările sculelor
• Motoare de precizie execută mișcări exacte pentru operațiunile de tăiere, forare sau modelare

De ce este important să înțelegeți aceste operațiuni? Fie că sunteți inginer și proiectați componente, manager de achiziții care procură piese, sau dezvoltator de produse care transformă conceptele în realitate, operațiunile de prelucrare prin frezare cu comandă numerică (CNC) constituie baza modernului proces de fabricație de precizie. Aceste procese permit totul, de la prototipare rapidă până la producție în serie mare, cu o acuratețe constantă.

În secțiunile următoare, veți descoperi exact cum devin desenele digitale piese fizice, veți explora diferitele tipuri de operațiuni disponibile și veți învăța cum să alegeți abordarea potrivită pentru nevoile specifice ale proiectului dumneavoastră.

Cum transformă mașinile CNC proiectele digitale în piese fizice

Imaginați-vă că tocmai ați proiectat un suport complex în software-ul dumneavoastră CAD. Arată perfect pe ecran – dar cum devine o piesă fizică pe care o puteți ține în mână? Înțelegerea procesului de prelucrare CNC de la început până la final dezvăluie un drum fascinant în care datele digitale se transformă în realitate precis tăiată.

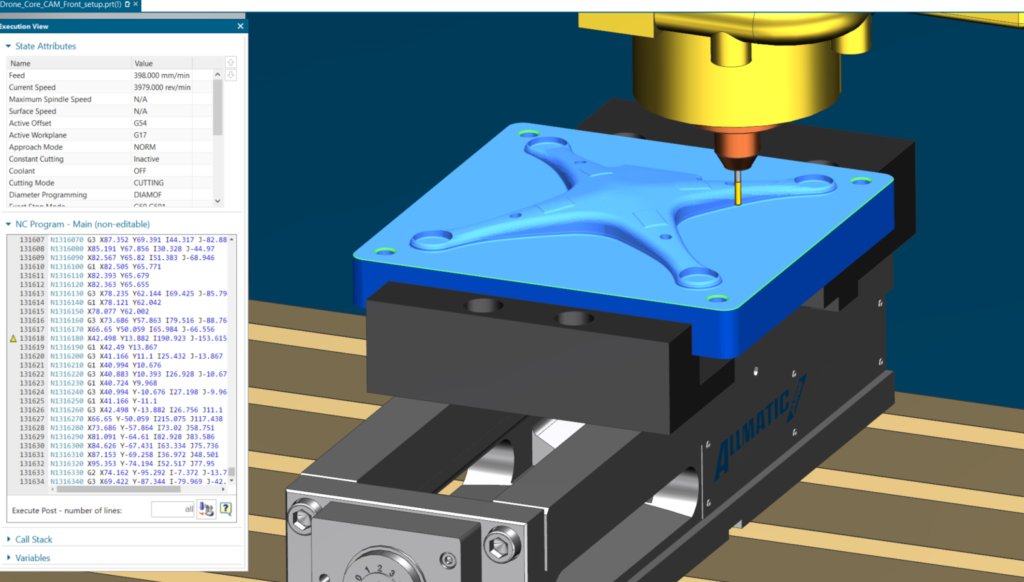

De la proiectarea CAD la instrucțiunile G-Code

Procesul general de prelucrare începe cu mult timp înainte ca orice tăiere să aibă loc. Gândiți-vă la el ca la o cursă cu stafetă, în care fiecare etapă transmite informații esențiale următoarei. Iată cum se desfășoară întregul proces CNC:

1. Crearea modelului CAD: Totul începe cu un model digital 3D proiectat în programe precum SolidWorks, Fusion 360 sau Inventor. Acest model definește fiecare dimensiune, unghi și suprafață a piesei dvs. cu precizie matematică.
2. Export în format compatibil CNC: Proiectul dvs. este exportat în formate pe care software-ul ulterior le poate interpreta – în mod obișnuit Fișiere STEP, IGES sau Parasolid evitați formatele bazate pe rețele, cum ar fi STL, deoarece acestea transformă curbele netede în triunghiuri și pierd precizia necesară mașinilor cu comandă numerică (CNC).
3. Prelucrarea prin software CAM: Software-ul de fabricație asistată de calculator (CAM) preia proiectul digital și creează traiectoriile sculelor — mișcările exacte pe care le va urma scula de tăiere. Aici se iau decizii privind selecția sculelor, vitezele de tăiere și unghiurile de abordare.
4. Generarea codului G: Software-ul CAM folosește un post-procesor pentru a converti traiectoriile sculelor în cod G și cod M — limbajul universal pe care mașinile CNC îl înțeleg. Codul G controlează mișcarea și coordonatele, iar codul M gestionează funcțiile mașinii, cum ar fi activarea arborelui principal și răcirea cu lichid.
5. Pregătirea mașinii: Un operator încarcă sculele corespunzătoare, fixează materialul brut în dispozitivele de prindere și încarcă programul în cod G în controller-ul mașinii.
6. Executarea traiectoriei sculei: Prin apăsarea unui buton, controller-ul execută programul și începe prelucrarea. Arborele principal rotește scula de tăiere, în timp ce motoarele de precizie efectuează mișcări de-a lungul axelor programate.
7. Partea finită: Ceea ce a început ca stoc brut devine un component complet prelucrat, care corespunde specificațiilor originale din fișierul CAD, până la fracțiuni de milimetru.

Explicarea buclei de control a mașinii

Dar cum funcționează o mașină CNC la nivelul mașinii? Unitatea de comandă se află în inima fiecărei mașini CNC, având rolul unui creier sofisticat care interpretează instrucțiunile programate și coordonează toate mișcările mașinii.

Iată ce se întâmplă în interiorul acestei bucle de control:

• Interpretarea codului: Unitatea de comandă citește codul G linie cu linie, traducând coordonatele și comenzile în semnale electrice
• Activarea motoarelor: Motoarele servo sau motoarele cu pași primesc semnale și deplasează axele mașinii în poziții precise
• Monitorizarea feedback-ului: Mașinile industriale folosesc sisteme servo în buclă închisă cu codificatoare care verifică constant poziția; dacă poziția reală diferă de cea comandată, unitatea de comandă efectuează corecții imediate
• Controlul axului principal: Controllerul gestionează viteza axului principal (RPM) în funcție de comenzile cod M, ajustându-se pentru diferite scule și materiale

Conform ENCY CAD/CAM , acesta este exact modul în care funcționează o mașină CNC: controllerul citește codul, motoarele și acționările deplasează axele mașinii, axul principal rotește scula de tăiere sau piesa de prelucrat, iar senzorii mențin mișcarea pe traiectoria dorită pe tot parcursul operației.

Înțelegerea proceselor de prelucrare CNC: un ghid privind mașinile-unelte și programarea nu ar fi complet fără menționarea faptului că, deși software-ul CAM este frecvent utilizat, multe sisteme moderne de comandă acceptă, de asemenea, programarea conversațională direct la mașină. Acest lucru permite operatorilor experimentați să creeze programe simple fără a părăsi zona de producție.

Acum că înțelegeți fluxul de lucru de la digital la fizic, să explorăm tipurile specifice de operații care elimină efectiv materialul și îi conferă pieselor forma dorită.

Explicarea operațiilor de frezare și strunjire CNC

Ați văzut cum proiectele digitale devin instrucțiuni pentru mașini — dar ce se întâmplă, de fapt, când începe tăierea? Răspunsul depinde de operațiunile de prelucrare CNC pe care le utilizați. Două abordări fundamentale domină domeniul fabricației de precizie: frezarea și strunjirea. Fiecare dintre acestea este excelentă în realizarea unor sarcini specifice, iar cunoașterea momentului potrivit pentru utilizarea uneia sau a celeilalte poate însemna diferența dintre o piesă perfectă și o greșeală costisitoare.

Eliminarea materialului prin tăiere rotativă

Ce este, de fapt, frezarea CNC? Imaginați-vă o sculă de tăiere rotativă care se apropie de o piesă de prelucrat staționară din mai multe unghiuri, îndepărtând materialul strat cu strat. Procesul de frezare CNC utilizează freze rotative care se rotesc la viteze ridicate pentru a elimina materialul în mod sistematic — realizând totul, de la suprafețe plane până la contururi 3D complexe.

Operațiunile de frezare CNC se împart în mai multe categorii, fiecare fiind concepută pentru obținerea unor rezultate specifice:

• Frezare frontală: Acțiunea de tăiere are loc la colțurile finale ale frezei, poziționate perpendicular pe suprafața piesei prelucrate. Această operație creează suprafețe plane rapid și eficient — ideal pentru nivelarea materialului brut sau pentru obținerea unor fețe netede și orizontale pe componente. ghidurile industriale , frezarea frontală obține valori de rugozitate superficială între 1–3 μm pentru finisaje fine.
• Frezare cu freze de cap: Operația cea mai versatilă de frezare pe mașini CNC. Muchiile de tăiere situate atât pe laturile, cât și pe capătul sculei permit tăierea axială și radială simultan. Utilizați frezarea de cap pentru crestături, buzunare, forme complexe 3D și profiluri detaliate — aceasta obține valori de rugozitate în jur de 1–2 μm.
• Frezarea periferică: Cunoscută și sub denumirea de frezare de placă, această tehnică folosește marginile exterioare ale frezei pentru prelucrarea unor suprafețe plane mari. Axul sculei este orientat paralel cu piesa prelucrată, făcând-o ideală pentru eliminarea unei cantități semnificative de material din zone extinse.

Prelucrarea prin frezare CNC prelucrează o gamă impresionantă de materiale – de la aliaje ușoare de aluminiu până la oțeluri călite, plastice, materiale compozite și chiar unele ceramici. Această versatilitate o face metoda preferată atunci când piesa dumneavoastră are forme complexe, designuri care nu sunt simetrice în jurul unei axe de rotație sau necesită canale și degajări.

Obținerea preciziei cilindrice prin strunjire

Acum imaginați-vă abordarea opusă: în loc ca scula să se rotească, piesa de prelucrat se rotește, iar o sculă de tăiere fixă îndepărtează materialul. Aceasta este prelucrarea prin strunjire CNC în acțiune.

Strunjirea CNC este excelentă pentru producerea pieselor cilindrice sau simetrice în jurul unei axe de rotație – de exemplu, arbore, știfturi, bucși și orice componentă cu secțiuni transversale circulare. Piesa de prelucrat se rotește într-un mandrin, în timp ce sculele de tăiere, controlate cu precizie, profilează suprafețele exterioare (și interioare) cu o exactitate excepțională.

Operațiunile obișnuite de strunjire includ:

• Debitare frontală: Creează suprafețe plane la capetele piesei
• Frezare: Execută filete interioare sau exterioare precise
• Canalizare: Produce canale, degajări sau locașuri pentru inele O
• Alezare: Mărește sau finalizează găurile existente
• Filetare texturată (knurling): Adaugă modele texturate de aderență pe suprafețele cilindrice

Conform VMT CNC, strunjirea asigură o precizie de prelucrare în câțiva microni, făcând-o esențială pentru industrii care cer o mare precizie, cum ar fi cea aerospațială, automotive și cea a fabricării dispozitivelor medicale. Procesul prelucrează excelent metalele – aliaje de aluminiu, oțel inoxidabil, alamă, titan și diverse tipuri de oțel.

Potrivirea operațiunilor cu cerințele piesei dumneavoastră

Deci, când ar trebui să alegeți frezarea în locul strunjirii? Totul se reduce la geometria piesei, toleranțe și caracteristicile materialului. Tabelul de mai jos oferă un ghid rapid pentru potrivirea tipurilor de operațiuni cu cerințele proiectului:

Tip Operațiune	Cele mai bune aplicații	Toleranțe tipice	Potrivire material
Frezarea frontală	Suprafețe plane mari, rectificarea semifabricatelor, finisarea suprafețelor	±0,025 – 0,05 mm	Toate metalele, plasticele, materialele compozite
Frezare de cap	Ranforsuri, buzunari, profiluri complexe 3D, contururi	±0,01 – 0,025 mm	Aluminiu, oțel, alamă, materiale plastice, titan
Frezare periferică	Suprafețe plane largi, îndepărtarea masivă de material	±0,05 – 0,1 mm	Metale mai moi, aluminiu, oțel moale
Strunjire CNC (fațetare)	Suprafețe plane la capetele pieselor cilindrice	±0,01 – 0,025 mm	Toate metalele strunjibile, plastice inginerești
Strunjire CNC (exterioară)	Arbori, pene, bucși, componente cilindrice	±0,005 – 0,02 mm	Aluminiu, oțel inoxidabil, alamă, titan
Strunjire CNC (filetare)	Şuruburi, piuliţe, şafturi filetate, racorduri	±0,01 mm pe pas	Majoritatea metalelor, unele materiale plastice tehnice

Iată o regulă practică orientativă: dacă piesa dumneavoastră este simetrică în raport cu o axă de rotație — adică puteți roti piesa în jurul unei axe și aceasta arată la fel — prelucrarea prin strunjire este, de obicei, mai rapidă și mai economică. Pentru piese cu buzunare complexe, elemente înclinate sau geometrii asimetrice, frezarea oferă flexibilitatea de care aveți nevoie.

Multe componente de precizie necesită, de fapt, ambele operații. De exemplu, un arbore cu caneluri poate fi strunjit pentru corpul cilindric și apoi frezat pentru canelurile respective. Centrele moderne de strunjire CNC cu scule active pot efectua chiar și operații de frezare fără a scoate piesa — combinând astfel ambele capacități într-o singură montare.

Desigur, frezarea și strunjirea reprezintă doar baza. Atunci când operațiile standard de așchiere nu pot atinge calitatea dorită a suprafeței sau nu pot prelucra materialele extrem de dure cerute de proiectul dumneavoastră, intră în joc tehnici avansate.

Operații avansate CNC dincolo de așchierea de bază

Ce se întâmplă atunci când frezarea și strunjirea nu pot obține calitatea suprafeței de care are nevoie proiectul dumneavoastră? Sau atunci când materialul dumneavoastră este atât de dur încât sculele de tăiere convenționale pur și simplu nu rezistă la această sarcină? Aici intervin operațiunile avansate de prelucrare. Aceste tehnici specializate de prelucrare prin așchiere rezolvă probleme pe care operațiunile de tăiere de bază nu le pot rezolva — iar înțelegerea momentului potrivit pentru utilizarea lor poate salva proiectul dumneavoastră de eșecuri costisitoare.

Finisare precisă a suprafețelor prin rectificare

Sună complicat? Rectificarea cu CNC este, de fapt, un concept simplu: în loc să elimine așchii cu o sculă cu muchie ascuțită, rectificarea îndepărtează materialul prin abrazare, folosind o roată învârtitoare încorporată cu particule abrazive. Rezultatul? Finisaje de suprafață pe care tipurile convenționale de prelucrare nu le pot atinge.

Iată realitatea: conform Norton Abrasives , rectificarea CNC de precizie obține finisaje de suprafață cuprinse între 32 microinchi Ra și 4,0 microinchi Ra sau mai bune. Comparați aceasta cu frezarea sau strunjirea tradițională, care produc în mod tipic finisaje între 125 și 32 microinchi Ra. Atunci când specificațiile dvs. de prelucrare mecanică cer suprafețe extrem de netede, rectificarea devine esențială.

Operațiunile de rectificare CNC se împart în mai multe categorii în funcție de geometrie:

• Rectificare de suprafață / rectificare cu avans lent (creepfeed): Produce suprafețe plane și de precizie — ideal pentru fețele sculelor, plăcile de fixare și componente care necesită o planitate extremă
• Rectificare pe diametrul exterior (OD): Asigură toleranțe strânse pe suprafețele cilindrice exterioare — gândiți-vă la arbori de precizie și fusuri de rulmenți
• Rectificare pe diametrul interior (ID): Finisează suprafețele alezajelor acolo unde sculele de strunjire nu pot atinge toleranțele cerute
• Rectificare fără vârfuri Procesează volume mari de piese cilindrice fără a necesita montarea în centru

Când ar trebui să specificați rectificarea în operațiunile dvs. de mașini CNC? Luați-o în considerare obligatorie atunci când:

• Cerințele privind finisarea suprafeței sunt sub 16 microinchi Ra
• Toleranțele dimensionale mai strânse decât ±0,0005" sunt necesare
• Componentele au fost tratate termic și sunt prea dure pentru tăierea convențională
• Componentele necesită relații geometrice precise (rotunditate, cilindricitate, paralelism)

Procesul de rectificare în sine implică o control riguros al parametrilor. Viteza discului, viteza de avans, adâncimea de așchiere și condițiile de ascuțire influențează toate calitatea finală a suprafeței. Pentru aplicații critice, operatorii pot mări numărul de treceri fără avans („spark-out”) — permițând discului să efectueze treceri suplimentare ușoare, fără avans — pentru a obține finisuri de tip oglindă.

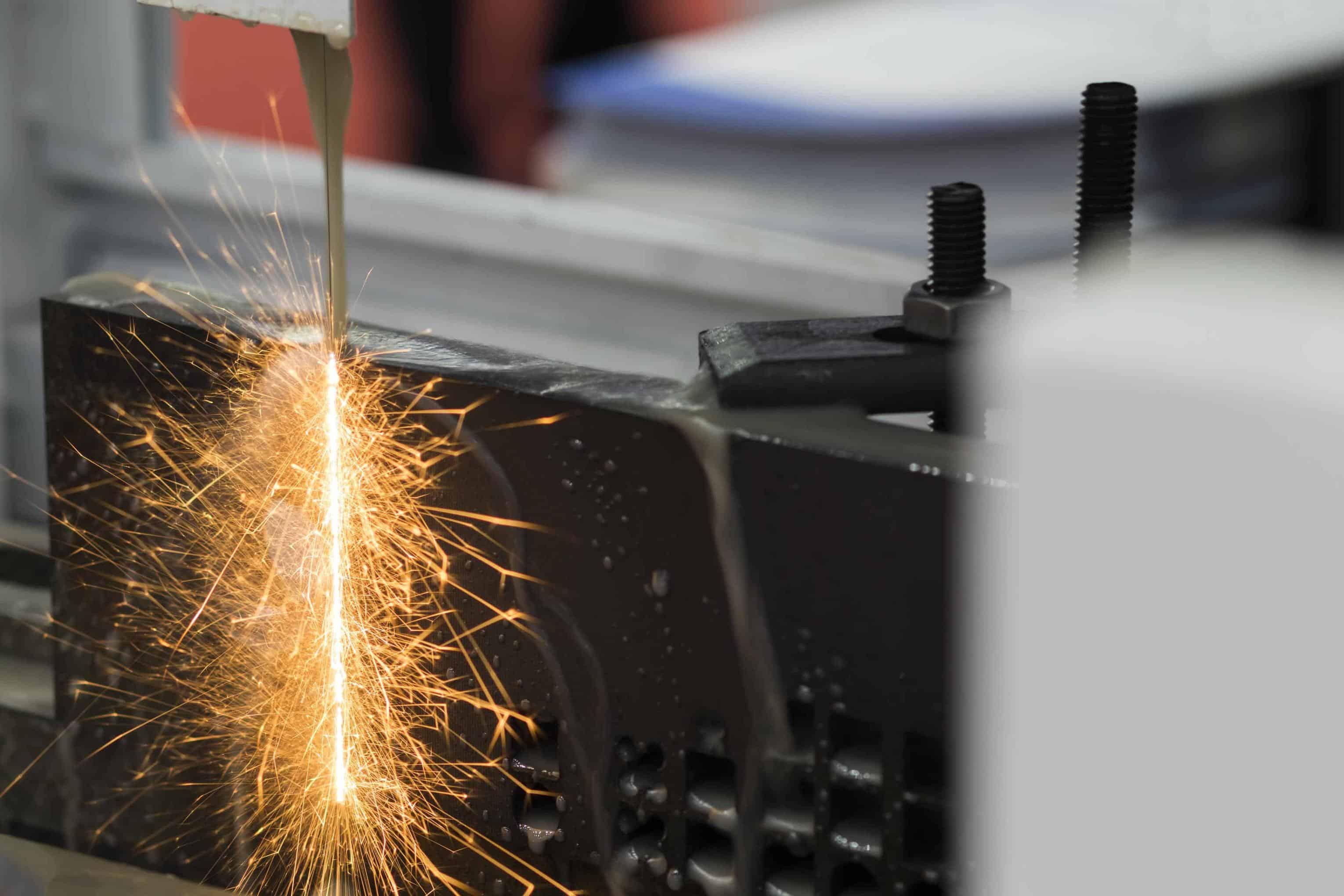

Prelucrarea prin descărcare electrică pentru geometrii complexe

Imaginați-vă prelucrarea oțelului durificat fără a-l atinge vreodată. Acest lucru este exact ceea ce realizează prelucrarea prin descărcare electrică (EDM). În loc de tăiere, EDM îndepărtează materialul prin scântei electrice rapide care vaporizează particule minuscule de pe suprafața piesei de prelucrat.

Conform resurselor tehnice ale Xometry, prelucrarea prin electroeroziune (EDM) asigură toleranțe dimensionale de ±0,0002" — o precizie comparabilă cu cea obținută prin rectificare, dar capabilă să prelucreze materiale care ar distruge sculele convenționale de tăiere. Scânteile generează temperaturi între 14.500–21.500°F în punctul de contact, permițând prelucrarea prin EDM a practic oricărui material conductiv, indiferent de duritatea acestuia.

Trei variante principale ale tehnologiei EDM abordează provocări diferite de prelucrare:

• EDM cu fir: Folosește un electrod sub formă de fir subțire, alimentat continuu, care taie materialul ca un fel de răzătoare pentru brânză — ideal pentru tăierea profilurilor complexe în 2D prin plăci groase sau pentru realizarea componentelor precise ale matrițelor
• EDM prin scufundare în matriță: Un electrod profilat pătrunde în piesa de prelucrat, transferându-i geometria pentru crearea de cavități, matrițe și caracteristici 3D elaborate
• EDM pentru găurire: Specializată în realizarea de microgăuri, găuri adânci cu raporturi extreme între adâncime și diametru sau găuri în materiale călite, unde găurirea convențională nu reușește

Iată exemple practice de prelucrare prin electroeroziune (EDM), unde această metodă devine singura soluție viabilă:

• Tăierea unghiurilor interne ascuțite, pe care sculele rotative nu le pot realiza
• Prelucrarea oțelurilor pentru scule călite (60+ HRC) și a carburiului de wolfram
• Realizarea unor decupări inverse (undercuts) și a unor caracteristici interne complexe, imposibil de obținut cu scule drepte
• Găurirea microgăurilor cu diametrul sub 0,5 mm în componente destinate industriei aerospațiale
• Eliminarea tijelor filetate sau a burghielor rupte din piese costisitoare
• Realizarea cavităților pentru matrițe de injectare cu suprafețe texturate

Compromisul? EDM funcționează semnificativ mai lent decât procesele convenționale de prelucrare, fapt ce îl face rentabil doar atunci când nu există nicio altă alternativă. Totuși, natura sa fără contact implică forțe de așchiere nule — eliminând astfel problemele legate de devierea sculei și permițând prelucrarea geometriilor subțiri sau delicate.

Operații secundare de realizare a găurilor

În afară de rectificare și electroeroziune (EDM), mai multe operații de prelucrare finisează caracteristicile create în timpul prelucrării primare:

• Forare: Creează găuri inițiale folosind burghie rotative – punctul de plecare pentru cele mai multe caracteristici bazate pe găuri
• Alezare: Mărește găurile existente cu scule cu un singur vârf pentru a obține diametre precise și o rotunjime îmbunătățită – esențial atunci când găurile forate nu sunt suficient de precise
• Alezare: O operație de finisare care utilizează scule cu mai multe tăișuri pentru a obține toleranțe strânse ale găurilor (de obicei ±0,0005") și o finișare superioară a suprafeței, după forare
• Onare: Elimină o cantitate minimă de material folosind pietre abrazive pentru a crea modele în cruce – esențial pentru alezajele cilindrilor și componentele hidraulice

Aceste operații funcționează adesea în secvență. O gaură poate fi forată la dimensiunea aproximativă, apoi alezată la o dimensiune apropiată de cea finală și, în final, calibrată pentru a atinge toleranța și finișarea suprafeței finale. Înțelegerea acestei succesiuni vă ajută să specificați operațiile de prelucrare mecanică potrivite pentru cerințele dvs. de toleranță.

Cu această bază privind operațiile avansate, cum decideți, de fapt, ce tehnici să aplicați în proiectul dvs. specific?

Alegerea operației CNC potrivite pentru proiectul dvs.

Ați învățat despre frezare, strunjire, rectificare și prelucrare prin scântei electrice (EDM) – dar când vă uitați la un nou desen de piesă, cum decideți, de fapt, ce operație să utilizați? Pentru ce sunt folosite mașinile CNC în situația dvs. specifică depinde de un cadru clar de luare a deciziilor. Hai să construim unul împreună.

Potrivirea geometriei piesei cu tipul de operație

Gândiți-vă la ceea ce puteți face cu o mașină CNC ca la potrivirea capacităților cu cerințele. Geometria piesei dvs. oferă prima și cea mai importantă indicație pentru selecția operației.

Puneți-vă următoarele întrebări despre piesa dvs.:

• Este simetrică în jurul unei axe de rotație? Piesele care arată identic atunci când sunt rotite în jurul unei axe centrale – arburi, pini, bucși, elemente de fixare filetate – indică direct strunjirea CNC ca operație principală.
• Are buzunari, canale sau suprafețe complexe 3D? Aceste caracteristici necesită operații de frezare, unde o sculă rotativă se apropie de o piesă de prelucrat staționară din mai multe unghiuri.
• Există colțuri interne ascuțite? Uneltele standard de frezare lasă colțuri rotunjite. Dacă sunt necesare colțuri perfect ascuțite, veți avea nevoie de prelucrare prin scântei electrice (EDM) sau de alte metode alternative
• Cât de stricte sunt cerințele dvs. privind calitatea suprafeței? Atunci când specificațiile cer o finisare sub 16 microinchi Ra, devine necesară rectificarea sau alte operații secundare de finisare

Tabelul următor corelează direct cerințele proiectului dvs. cu alegerile recomandate de mașini CNC:

Criterii de decizie	Scăzută/Simplă	Mediu	Ridicată/Complexă
Complexitatea Părții	frezare pe 3 axe sau strunjire standard – prelucrează eficient piese prismatice și piese cilindrice de bază	prelucrare pe 4 axe pentru piese care necesită indexare sau caracteristici rotative fără mișcare continuă	frezare pe 5 axe pentru suprafețe conturate, degajări și caracteristici cu multiple unghiuri, într-un singur montaj
Greutate materială	Instrumente standard din carburi pentru aluminiu, alamă și oțel moale (sub 30 HRC)	Plăcuțe din carburi acoperite sau ceramice pentru oțel inoxidabil și oțeluri pentru scule (30–50 HRC)	Prelucrare prin electroeroziune (EDM) sau rectificare pentru materiale călite peste 50 HRC, unde prelucrarea convențională eșuează
Cerințe privind Toleranțele	Prelucrare standard (±0,005" / ±0,125 mm) – realizabilă cu configurații de bază	Prelucrare de precizie (±0,001" / ±0,025 mm) – necesită controlul climatic și scule de calitate	Prelucrare ultra-precisă (±0,0005" / ±0,013 mm sau mai strict) – necesită rectificare, honuire sau echipamente specializate
Necesități privind finisarea suprafeței	Stare după prelucrare (Ra 3,2–6,3 μm) – frezarea sau strunjirea standard sunt suficiente	Stare finisată netedă (Ra 1,6–3,2 μm) – necesită parametri optimizați de așchiere și scule ascuțite	Stare polizată/rectificată (Ra 0,4–1,6 μm sau mai bun) – operații secundare obligatorii
Volumul de producție	Prototipuri (1–10 bucăți): prioritatea se acordă flexibilității, nu optimizării timpului de ciclu	Producție de volum scăzut (10–500 bucăți): echilibrul dintre costurile de configurare și eficiența pe piesă	Producție de volum ridicat (500+ bucăți): investiții în dispozitive de fixare optimizate, mașini cu mai multe axe sau automatizare

Considerente legate de volumul producției pentru selecția operațiunilor

Diferitele tipuri de configurații ale mașinilor CNC sunt rentabile la diferite niveluri de volum de producție. Înțelegerea capacităților mașinilor CNC la fiecare nivel vă ajută să evitați cheltuielile excesive pentru prototipuri sau subinvestițiile în echipamentele de producție.

Pentru prototipuri și volume mici (1–50 de piese):

• Prioritizați frezarea pe 3 axe și strunjirea standard – larg răspândite și cost-eficiente
• Acceptați timpi de ciclu mai lungi în schimbul unor configurări mai simple
• Utilizați scule standard, nu soluții personalizate
• Luați în considerare repositionarea manuală între operații, dacă aceasta evită utilizarea costisitoare a timpului unei mașini CNC pe 5 axe

Pentru volume medii (50–500 de piese):

• Investiți în dispozitive de prindere optimizate pentru a reduce timpul de configurare
• Evaluați prelucrarea pe 4 axe sau pe 5 axe dacă aceasta elimină mai multe configurări pe piesă
• Uneltele personalizate devin justificate atunci când reduc semnificativ timpul de ciclu
• Controlul statistic al proceselor (SPC) devine valoros pentru menținerea consistenței

Pentru volume mari (500+ piese):

• Mașinile cu mai multe axe, schimbătoarele de paleți și automatizarea asigură economii semnificative pe piesă
• mașinile pe 5 axe se amortizează adesea datorită reducerii manipulărilor și îmbunătățirii preciziei
• Dispozitivele de prindere și pachetele de unelte dedicate devin investiții esențiale
• Operațiile secundare, cum ar fi rectificarea, pot fi transferate către echipamente dedicate pentru a crește productivitatea

Când operațiunile cu mai multe axe justifică costul suplimentar

Dintre diferitele tipuri de mașini CNC, sistemele cu 5 axe au prețuri superioare — între 80.000 USD și peste 500.000 USD, comparativ cu 25.000–50.000 USD pentru echipamentele cu 3 axe. Când este justificat achitarea acestui supliment?

Luați în considerare prelucrarea cu 5 axe atunci când proiectul dumneavoastră implică:

• Suprafețe complexe cu contururi curbe: Componentele aeronautice, palele de turbină și rotorii necesită mișcare continuă pe 5 axe pentru tranziții fluide ale suprafețelor
• Prelucrarea pe mai multe fețe: Piesele care necesită caracteristici pe mai multe fețe beneficiază de prelucrare într-un singur montaj, eliminând erorile de re-poziționare
• Degajări și buzunare adânci: Axele suplimentare de rotație permit accesul sculei în zone imposibil de atins cu orientări fixe
• Toleranțe strânse între caracteristici înclinate: Când caracteristicile de pe fețe diferite trebuie să se coreleze cu precizie, eliminarea schimbărilor de reglare elimină o sursă majoră de erori

Conform analizei Xometry, mașinile cu 5 axe oferă o eficiență crescută și o reducere a schimbărilor de scule prin operații continue de frezare. Pentru piese complexe, costul mai mare al mașinii se traduce adesea într-un cost total mai mic al piesei, datorită unei producții mai rapide și a unei precizii îmbunătățite.

Calculul esențial: comparați costul total al piesei, inclusiv timpul de reglare, timpul de prelucrare și costurile legate de calitate. O piesă care necesită trei reglări pe o mașină cu 3 axe ar putea costa, de fapt, mai mult decât prelucrarea pe o mașină cu 5 axe cu un singur reglaj, dacă luăm în considerare timpul de manipulare și posibila acumulare a toleranțelor ca urmare a re-poziționării.

După ce ați selectat operația în funcție de geometrie, material și volum, ce se întâmplă când lucrurile nu decurg conform planului? Următoarea secțiune abordează problemele din lumea reală cu care se confruntă operatorii și modul de rezolvare a acestora.

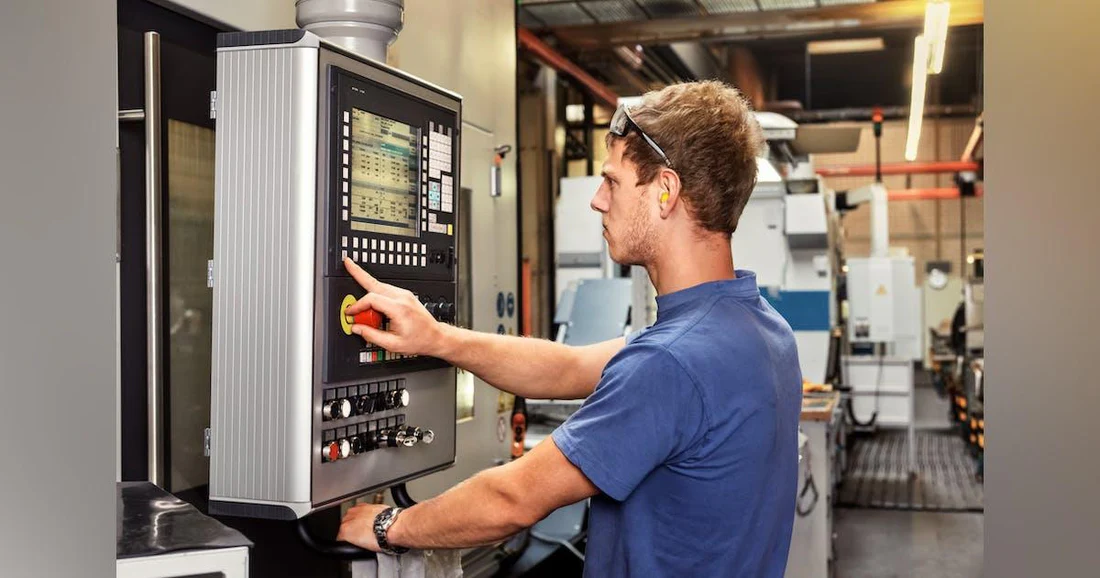

Depanarea problemelor frecvente de prelucrare CNC

Ați selectat operația corectă, ați încărcat programul și ați început tăierea – dar ceva nu este în regulă. Poate suprafața pare neregulată, dimensiunile se deviază sau auziți acel zumzet temut. Învățarea modului de operare a unei mașini CNC înseamnă să știți ce trebuie să faceți atunci când apar probleme. Să analizăm împreună cele mai frecvente probleme și soluțiile practice pentru acestea.

Diagnosticarea problemelor legate de uzură și rupere a sculelor

Când sculele cedează prematur sau se rupe în timpul operației, producția se oprește și costurile cresc brusc. Înțelegerea motivelor pentru care sculele cedează vă ajută să preveniți problemele înainte ca acestea să strice piesele dvs. – sau programul dvs.

Simptom: Uzură excesivă a sculei sau rupere bruscă

• Cauza: Parametri incorecți de tăiere – viteze și avansuri fie prea agresivi, fie prea conservatori pentru materialul respectiv
• Soluție: Conform ghiduri industriale de depanare , verificați parametrii în raport cu recomandările fabricantului sculelor. Utilizați reglajele suplimentare ale turației arborelui și ale avansului în timpul tăierilor de test pentru a găsi combinații stabile

• Cauza: Evacuare slabă a achiilor, determinând re-tăierea acestora
• Soluție: Creșteți presiunea lichidului de răcire, reglați orientarea jetului de lichid de răcire pentru a spăla virgulele din zona de tăiere sau modificați traiectoriile sculelor pentru a îmbunătăți evacuarea virgulelor

• Cauza: Deformare excesivă a sculei datorită alegerii incorecte a acesteia sau a unei lungimi prea mari de ieșire din mandrină
• Soluție: Minimizați lungimea de înțepare a sculei — mențineți-o cât mai scurtă posibil, dar astfel încât să acopere în continuare piesa de prelucrat. Luați în considerare utilizarea unor scule cu diametru mai mare sau reducerea adâncimii de așchiere

• Cauza: Materialul sau învelișul incorect al sculei pentru materialul piesei de prelucrat
• Soluție: Potriviți substratul și învelișul sculei aplicației dumneavoastră — învelișurile din TiAlN se remarcă în situațiile cu temperaturi ridicate la prelucrarea oțelurilor, în timp ce sculele din carburi nemetalizate sau cu înveliș din diamant sunt mai potrivite pentru aluminiu

Funcționarea eficientă a mașinilor-unelte CNC necesită inspecții regulate ale sculelor. Implementați un sistem de monitorizare care urmărește utilizarea sculelor și înlocuiește tăișurile pe baza uzurii reale, nu pe baza unor programe arbitrare. Această abordare bazată pe starea efectivă a sculelor previne atât înlocuirile prematurate, cât și defecțiunile catastrofale.

Rezolvarea problemelor de precizie dimensională

Piese care măsoară în afara toleranței? Derivare dimensională în timpul unei serii de producție? Aceste probleme au cauze identificabile – și soluții.

Simptom: Piese constant prea mari sau prea mici

• Cauza: Uzurarea sculelor determină o deplasare graduală dimensională
• Soluție: Implementați compensarea uzurii sculelor în programul dumneavoastră sau stabiliți intervale de inspecție pentru a detecta deriva înainte ca piesele să iasă din specificații

• Cauza: Valori incorecte ale decalajului sau geometriei sculei
• Soluție: Verificați decalajele de lungime și diametru ale sculei folosind un pre-setter pentru scule sau o procedură de atingere (touch-off). Verificați încă o dată valorile introduse în controler

Simptom: Dimensiunile se derivează în timpul rulărilor prelungite

• Cauza: Dilatarea termică a mașinii, a piesei sau a dispozitivelor de fixare, datorită creșterii temperaturii în timpul operațiunilor de așchiere
• Soluție: Permiteți mașinii să se încălzească înainte de tăierile critice. Pentru lucrări de precizie, luați în considerare sondarea în timpul procesului pentru a compensa creșterea termică. Conform Experților în depanare CNC , efectele termice reprezintă una dintre cele mai neglijate surse de variație dimensională

• Cauza: Fixarea slabă a piesei, care permite mișcarea acesteia
• Soluție: Verificați dacă forțele de strângere sunt adecvate, fără a deforma piesa. Examinați componentele dispozitivului de fixare pentru uzură sau deteriorare

Simptom: Dimensiuni neconsistente între diferitele reglări

• Cauza: Mașina nu menține în mod fiabil poziția zero
• Soluție: Verificați conexiunile și cablurile encoderului pentru eventuale slăbiri. Asigurați-vă că întrerupătoarele de referențiere funcționează corect. Examinați șuruburile cu bile și ghidajele liniare pentru uzură, care ar putea cauza erori de poziționare

Eliminarea vibrațiilor (chatter) și a finisării necorespunzătoare a suprafeței

Acel strident scârțâit înalt în timpul prelucrării? Este mai mult decât o simplă deranjare – vibrațiile (chatter) distrug calitatea finisării suprafeței, accelerează uzura sculelor și pot deteriora mașina. Iată cum să efectuați operațiuni pe mașini CNC fără acest zgomot.

Simptom: Urme vizibile de vibrații (chatter) pe suprafețele prelucrate

• Cauza: Încărcarea cu așchii prea mică – turația prea ridicată sau avansul prea scăzut
• Soluție: Conform Documentație de depanare Haas CNC , când încărcarea pe dinte este prea mică, scula vibrează în timpul așchierii. Reduceți turația arborelui sau creșteți viteza de avans pentru a stabiliza așchierea

• Cauza: Prea multe canale angrenate simultan
• Soluție: Selectați o sculă cu mai puține canale sau reduceți lățimea radială de așchiere pentru a angrena mai puține muchii de așchiere simultan

• Cauza: Înălțime prea mare a părții active a sculei, provocând deviere
• Soluție: Folosiți cea mai scurtă lungime posibilă de prelungire a sculei. Luați în considerare portascule anti-vibrație cu amortizoare de masă reglate sau materiale absorbante de vibrații pentru aplicații cu adâncime mare

• Cauza: Rigiditate insuficientă a dispozitivului de fixare sau probleme legate de fundația mașinii
• Soluție: Verificați dacă piesa de prelucrat este strânsă solid. Asigurați-vă că mașina este amplasată pe o fundație stabilă din beton continuu, fără fisuri

Simptom: Finisaj superficial slab, fără zgomot de vibrații audibil

• Cauza: Sculă de așchiere uzată sau deteriorată
• Soluție: Inspectați muchiile de tăiere pentru uzură, ciupituri sau depuneri de material. Înlocuiți sculele care prezintă uzură vizibilă

• Cauza: Parametri incorecți de tăiere pentru materialul respectiv
• Soluție: Optimizați combinațiile de viteză și avans pentru materialul dumneavoastră specific. Vitezele mai mari de suprafață îmbunătățesc adesea calitatea finisării în multe materiale, în timp ce avansurile corespunzătoare previn frecarea

• Cauza: Lichidul de răcire nu ajunge în zona de tăiere
• Soluție: Ajustați poziționarea duzelor de lichid de răcire pentru a asigura livrarea directă a fluidului în zona de tăiere. Verificați dacă concentrația lichidului de răcire respectă recomandările producătorului pentru o lubrifiere adecvată

Pentru ca o mașină CNC să funcționeze la performanța maximă, este necesară o depanare sistematică. Când apar probleme, evitați tentația de a modifica simultan mai mulți parametri. Ajustați un singur parametru, observați rezultatul, apoi continuați. Această abordare meticuloasă identifică cauzele profunde, nu doar simptomele

Acum că dețineți competențele de depanare, sunteți pregătiți să vedem cum se integrează aceste operații în medii reale de producție din diverse industrii.

Operații CNC în cadrul industriei de fabricație

Cum se reflectă operațiunile pe care le-am discutat în producția reală? Parcurgeți orice fabrică modernă – fie că produce automobile, aeronave sau dispozitive medicale – și veți găsi mașini cu comandă numerică (CNC) la inima procesului de producție. Înțelegerea modului în care funcționează prelucrarea CNC în domeniul fabricației, în diferite sectoare, evidențiază motivul pentru care aceste procese au devenit indispensabile producției globale.

Producția de componente auto la scară largă

Industria automotive este un exemplu emblematic al fabricației în volum mare, unde prelucrarea CNC este solicitată la cel mai înalt nivel. Atunci când produceți zeci de mii de blocuri motor, carcase de transmisie sau componente de frână identice, în fiecare zi, consistența nu este doar o opțiune – este o condiție de supraviețuire.

Ce face ca cerințele industriei de prelucrare CNC din domeniul automotive să fie unice? Luați în considerare următorii factori:

• Blocuri de motor și capete de cilindri: Aceste turnări necesită operații de alezare și frezare de precizie pentru a obține toleranțe ale alezajelor în limite de microni – esențiale pentru o potrivire corectă a pistonului și pentru compresie.
• Componente de transmisie: Roțile dințate, arborele și carcasele necesită toleranțe geometrice stricte pentru a asigura o transmitere lină a puterii și durabilitatea pe distanțe de sute de mii de mile
• Piese ale sistemului de frânare: Pinzele de frână, discurile de frână și cilindrii maștri trebuie să îndeplinească standarde stricte de calitate, unde precizia dimensională influențează direct siguranța
• Componente ale suspensiei: Brațele de comandă, fuzetele de direcție și mozaicurile roților necesită prelucrare constantă pentru a menține caracteristicile de manevrabilitate la fiecare vehicul produs

Producția cu mașini CNC în aplicațiile auto presupune echilibrarea vitezei cu precizia. Conform American Micro Industries, prelucrarea prin metoda CNC permite inginerilor să accelereze procesele de cercetare și dezvoltare, în timp ce produc vehicule și piese îmbunătățite mai rapid. Echipamentele utilizate în producție trebuie să ofere rezultate reproductibile în cadrul operațiunilor desfășurate pe mai multe ture, săptămână de săptămână.

Implicațiile de cost sunt semnificative. În producția automotive de înalt volum, reducerea cu câteva secunde a timpului de ciclu se traduce prin economii anuale substanțiale. Selectarea operațiunii influențează direct această economie – de exemplu, alegerea între prelucrarea pe 3 axe și cea pe 5 axe implică calculul dacă reducerea timpului de configurare justifică tarifele mai mari ale mașinii.

Cerințe de precizie aerospace

Dacă domeniul automotive reprezintă consistența în producția de înalt volum, cel aerospace reprezintă exact opusul – volume mai mici, dar cu toleranțe care împing limitele a ceea ce este fizic realizabil.

Aplicațiile industriale ale mașinilor CNC în domeniul aerospace implică materiale și specificații pe care le întâlnim rar în producția generală. Conform Analizei CNC pentru aerospace realizate de Wevolver , componentele aerospace funcționează în condiții extreme de sarcină termică, mecanică și mediatică, necesitând toleranțe mult mai strânse decât cele utilizate în prelucrarea industrială generală. Caracteristicile critice pot impune benzi de toleranță măsurate în câțiva microni.

Prelucrarea prin așchiere în domeniul aerospace include, de obicei:

• Componente Structurale: Ribre, nervuri și pereți transversali ai aripilor prelucrați din lingouri de aluminiu sau titan – adesea eliminând 90 % sau mai mult din materialul inițial pentru a crea structuri ușoare, dar de înaltă rezistență
• Echipamente motoare: Palete de turbină, discuri de compresor și componente ale camerei de ardere prelucrate din aliaje superrezistente pe bază de nichel, cum ar fi Inconel, care își mențin rezistența la temperaturi extreme
• Tren de Aterizare: Componente din oțel de înaltă rezistență și titan, care necesită aliniamente precise ale alezajelor și suprafețe portante menținute în toleranțe geometrice excepțional de strânse
• Carcase avionică: Carcase de precizie pentru calculatoare de zbor, unități radar și senzori, care necesită control dimensional strict pentru alinierea plăcilor și pentru protecția electromagnetică

Procesul de fabricație al mașinilor CNC pentru industria aerospațială funcționează în conformitate cu standardele de management al calității AS9100D – o extensie a standardului ISO 9001, dezvoltată în mod special pentru producția din domeniile aviației, spațiului cosmic și apărării. Aceasta înseamnă inspecție completă a caracteristicilor critice, urmăribilitate totală a materialelor, de la identificatorii loturilor termice până la asamblarea finală, și păstrarea documentației pe întreaga durată de viață a aeronavei.

Cum influențează selecția operațiunilor economia producției

Indiferent dacă activați în domeniul automotive sau aerospațial – sau în cel al dispozitivelor medicale, petrolului și gazelor, electronicii sau aplicațiilor marine – operațiunile pe care le selectați afectează direct rezultatul financiar final. Înțelegerea acestor factori de cost vă ajută să luați decizii mai bune în procesul de fabricație.

Conform analizei de costuri realizate de Xometry, cei mai importanți factori care influențează costurile pieselor prelucrate prin metoda CNC includ echipamentele, materialele, complexitatea proiectului, volumul de producție și operațiunile de finisare. Iată cum interacționează acești factori:

Echipamentele și complexitatea operațiunilor: Mășinile de frezat costă de obicei mai mult decât strungurile, datorită unor piese mobile mai complexe. Mașinile cu cinci axe, deși sunt capabile să producă geometrii complexe mai rapid și mai precis, au tarife orare mai mari decât echipamentele cu trei axe. Calculul esențial este: timpul redus de prelucrare compensează costurile mai mari ale mașinii?

Prelevabilitatea materialelor: Materialele cu prelevabilitate scăzută necesită mai mult timp și consumă mai multe resurse – lichide de așchiere, energie electrică și scule. Conductivitatea termică scăzută a titanului impune o gestionare atentă a căldurii și utilizarea unor scule specializate. Superaliajele pe bază de nichel provoacă uzură rapidă a sculelor. Acești factori măresc semnificativ timpul de ciclu și costul.

Economia volumelor: Costul pe unitate scade dramatic pe măsură ce cantitatea crește. Costurile de pregătire – proiectarea CAD, pregătirea CAM și configurarea mașinii – se efectuează o singură dată pentru toate piesele. Datele Xometry arată că costul pe piesă pentru 1.000 de unități poate fi cu aproximativ 88 % mai mic decât costul unui singur prototip.

Aplicații specifice industriei, cu exemple reale de componente:

• Petrol și Gaze: Corpuri de supapă, componente pentru pompe, părți pentru burghie și racorduri pentru conducte care necesită materiale rezistente la coroziune și o durabilitate extremă în medii îndepărtate și agresive
• Dispozitive medicale: Instrumente chirurgicale, componente pentru implanturi și carcase pentru echipamente de diagnostic prelucrate din materiale biocompatibile, conform specificațiilor reglementate de FDA
• Electronice: Carcase de precizie, radiatoare și componente pentru conectori care necesită prelucrare micro-mecanică fără erori, cu parametri sub 10 micrometri
• Maritim: Arbori pentru elice, componente pentru supape și racorduri pentru corpul navei prelucrate din materiale rezistente la coroziune, pentru expunere pe termen lung la apă
• Apărare: Componente pentru arme, carcase pentru echipamente de comunicații și piese pentru vehicule care respectă reglementările guvernamentale stricte și cerințele de securitate

Industria prelucrării prin frezare cu comandă numerică (CNC) continuă să evolueze, deoarece aceste sectoare cer materiale mai ușoare, toleranțe mai strânse și cicluri de producție mai rapide. De la prototip până la producția în masă, operațiunile CNC oferă flexibilitatea necesară pentru a satisface comenzi individuale, precum și serii de un milion de bucăți — făcându-le astfel fundamentale în ecosistemele moderne de fabricație.

Având în vedere această înțelegere a aplicațiilor industriale, cum puteți găsi un partener de fabricație capabil să îndeplinească cerințele specifice de producție ale dumneavoastră?

Selectarea unui partener de prelucrare CNC pentru succesul în producție

Vă înțelegeți operațiunile și ați ales procesele potrivite pentru proiectul dumneavoastră — dar cine prelucrează, de fapt, piesele dumneavoastră? Găsirea partenerului potrivit de prelucrare CNC pentru producție poate însemna diferența dintre o lansare fără probleme a produsului și întârzieri costisitoare. Indiferent dacă aveți nevoie de un singur prototip sau de mii de piese pentru producție, evaluarea capacităților reale ale unui furnizor CNC necesită analiza dincolo de afirmațiile prezentate pe site-ul lor web.

Evaluarea capacităților furnizorilor de servicii CNC

Despre ce este de fapt vorba în ceea ce privește capacitatea mașinilor CNC? Totul se rezumă la potrivirea echipamentelor, expertizei și sistemelor unui furnizor cu cerințele dvs. specifice. Conform ghidurilor industriale de evaluare , o evaluare sistematică pe mai multe dimensiuni vă asigură că vă aliați cu un partener capabil să vă livreze efectiv produsele.

Iată ce trebuie să examinați atunci când evaluați parteneri pentru prelucrarea și fabricarea prin metoda CNC:

• Capacitățile și starea echipamentelor: Solicitați liste de mașini care să indice marca, modelul și configurația axelor. Echipamentele moderne CNC provenite de la producători renumiți (Mazak, DMG Mori, Haas) indică, de obicei, o investiție în precizie. Întrebați-vă despre programele de calibrare – mașinile bine întreținute sunt supuse verificărilor regulate conform standardelor traseabile.
• Înregistrarea toleranțelor și a preciziei: Pot obține cu adevărat toleranțele solicitate de dvs.? Solicitați piese eșantion împreună cu rapoarte de măsurare sau studii de capacitate (valori Cpk) care să demonstreze stabilitatea procesului. Un furnizor care afirmă o capacitate de ±0,001" trebuie să dețină date care să o dovedească.
• Experțise în Materiale: Parametrii de prelucrare pentru aluminiu diferă în mod semnificativ de cei pentru titan sau Inconel. Solicitați studii de caz sau exemple de proiecte care implică materiale similare cu cele ale dumneavoastră — acest lucru demonstrează o experiență reală, nu doar cunoștințe teoretice
• Calificările personalului: Operatorii calificați sunt la fel de importanți ca și mașinile de calitate. Interogați-vă despre programele de instruire, certificatele obținute și raportul dintre numărul de operatori și cel al mașinilor. Conform celor mai bune practici de evaluare , un raport de 1:2 sau mai bun asigură o supraveghere adecvată în timpul producției
• Scalabilitatea de la prototip la producție: Pot gestiona rularea inițială de 10 bucăți pentru prototip și apoi pot scala la 10.000 de unități? Căutați furnizori care dispun de echipamente diverse — atât centre de prelucrare flexibile pentru volume mici, cât și mașini orientate spre producție, dotate cu automatizare, pentru volume mari
• Flexibilitatea termenului de livrare: Sistemele de producție rareori decurg conform planului. Întrebați-vă despre capacitatea de a efectua comenzi urgente și despre termenele tipice de livrare. Unii furnizori oferă prototipare rapidă, cu termene de livrare de până la o zi lucrătoare pentru proiecte urgente

Certificări de calitate care contează pentru piese de precizie

Certificările nu sunt doar decorațiuni pentru pereți — ele reprezintă dovezi documentate că procesul de fabricație CNC al unui furnizor îndeplinește standarde verificate extern. Înțelegerea certificărilor care contează pentru industria dumneavoastră vă ajută să filtrați rapid candidații.

Conform Ghidul de certificări al American Micro Industries , următoarele acreditări semnalează un angajament autentic față de calitate:

• IATF 16949 (Auto): Standardul global pentru managementul calității în domeniul automotive, care combină principiile ISO 9001 cu cerințe specifice sectorului privind îmbunătățirea continuă, prevenirea defectelor și supravegherea riguroasă a furnizorilor. Dacă achiziționați componente auto, această certificare este adesea obligatorie — iar obținerea ei indică faptul că furnizorul înțelege exigențele implacabile de calitate ale producției auto
• ISO 9001: Referința internațional recunoscută pentru sistemele de management al calității. Demonstrează fluxuri de lucru documentate, monitorizarea performanței și procesele de acțiune corectivă. Deși este fundamentală, ISO 9001 singură poate să nu fie suficientă pentru industriile reglementate
• AS9100 (Aerospațial): Extinde ISO 9001 cu cerințe specifice industriei aerospațiale privind gestionarea riscurilor, urmăribilitatea produselor și controlul documentației pe întreaga lungime a lanțurilor complexe de aprovizionare. Esențială pentru orice prelucrare legată de domeniul aerospațial
• ISO 13485 (Medical): Standardul de referință privind calitatea în fabricarea dispozitivelor medicale, care impune controale stricte asupra proiectării, urmăribilității și atenuării riscurilor. Obligatorie pentru implante, instrumente chirurgicale și componente ale echipamentelor de diagnostic
• NADCAP (Procese speciale): Acreditare pentru procese speciale din domeniile aerospațial și apărare, inclusiv tratamente termice, prelucrări chimice și încercări neconvenționale. Oferă o validare suplimentară față de certificatele generale de calitate

În afara certificărilor, evaluați practicile de control al calității ale furnizorului. Implementarea Controlului Statistic al Proceselor (SPC) demonstrează o producție bazată pe date – monitorizarea dimensiunilor cheie pe parcursul ciclurilor de producție pentru a detecta deviațiile înainte ca piesele să iasă din specificații. Interogați-vă despre echipamentele de inspecție: mașini de măsurare cu coordonate (CMM), comparatoare optice, aparate de măsurare a rugozității suprafeței și alte instrumente de metrologie, care indică o infrastructură serioasă de calitate.

Punerea împreună: Un cadru practic de evaluare

Evaluarea procesului de fabricație a mașinilor CNC nu trebuie să fie copleșitoare. Utilizați această abordare structurată:

Criterii de evaluare	Ce trebuie solicitat	Semne de alarmă
Capabilități ale Echipamentului	Listă de mașini cu specificațiile lor, înregistrări de etalonare	Echipamente învechite, lipsa documentației de etalonare
Certificări de Calitate	Certificate actuale, rezultate ale auditurilor	Certificări expirate, reticență în a le pune la dispoziție
Istoricul de precizie	Probe de piese cu rapoarte de inspecție, studii Cpk	Nicio date de măsurare, afirmații vagi privind toleranțele
Experiența cu materialele	Studii de caz cu materialele dvs. specifice	Niciun exemplu relevant de proiect
Scalabilitate	Exemple de tranziții de la prototip la producție	Se ocupă doar de unul dintre capetele spectrului volumelor
Performanța termenului de livrare	Rate istorice de livrare la timp	Nicio date de urmărire, istoric de livrări întârziate

Pentru aplicații destinate industriei auto în special, furnizorii care dețin certificarea IATF 16949 și au implementat demonstrat controlul statistic al proceselor (SPC) oferă asigurarea calității pe care o cer constructorii auto (OEM) și furnizorii de nivel 1. Shaoyi Metal Technology exemplifică această abordare – certificarea lor IATF 16949, controlul strict al calității prin SPC și capacitatea de a scala de la prototipare rapidă (cu termene de livrare de până la un singur zi lucrătoare) la producție de masă îi fac un partener capabil pentru soluții de prelucrare CNC destinate industriei auto, care necesită precizie constantă chiar și la volume mari.

Partenerul de prelucrare pe care îl selectați devine o extensie a capacității dvs. de producție. Investiți timp într-o evaluare amănunțită din faza inițială — acest lucru se răsfrânge pozitiv asupra calității, fiabilității și liniștii dvs. pe întreaga durată a programului de producție.

Întrebări frecvente despre operațiunile de prelucrare CNC

1. Este o carieră bună lucrul cu mașinile CNC?

Prelucrarea CNC oferă perspective excelente de carieră, datorită cererii ridicate din domeniile automotive, aerospace și medical. Operatorii calificați de mașini CNC obțin salarii competitive, deoarece atelierele au nevoie de personal calificat pentru a exploata echipamentele de precizie. Această carieră asigură securitate în muncă, oportunități de avansare către roluri de programare și supraveghere, precum și satisfacția de a crea componente precise, tangibile, utilizate în tot, de la vehicule până la instrumente chirurgicale.

2. Care sunt cele 7 componente majore ale unui strung CNC?

Cele șapte componente cheie ale mașinii CNC includ: Unitatea de Comandă a Mașinii (MCU), care interpretează instrucțiunile programate; dispozitivele de intrare pentru încărcarea programelor; sistemul de acționare, cu motoare pentru deplasarea pe axe; sculele de așchiere pentru eliminarea materialului; sistemele de reacție, cu codificatoare pentru verificarea poziției; baza și masa pentru susținerea piesei de prelucrat; și sistemul de răcire pentru gestionarea termică în timpul operațiunilor de prelucrare.

3. Care este diferența dintre frezarea CNC și strunjirea CNC?

Frezarea CNC utilizează scule de așchiere rotative pentru a elimina materialul dintr-o piesă de prelucrat fixă, fiind ideală pentru forme complexe 3D, degajări și canale. Strunjirea CNC rotește piesa de prelucrat, în timp ce sculele fixe îndepărtează materialul, fiind cea mai potrivită pentru piese cilindrice, cum ar fi arborele și bucșele. Alegeți strunjirea pentru piese cu simetrie de rotație și frezarea pentru geometrii prismatice care necesită prelucrare sub mai multe unghiuri.

4. Cum aleg operațiunea CNC potrivită pentru proiectul meu?

Selectați operațiunile CNC în funcție de geometria piesei, duritatea materialului, cerințele de toleranță și volumul de producție. Piesele cu simetrie de rotație sunt potrivite pentru strunjire, în timp ce formele complexe necesită frezare. Materialele călite, cu duritate peste 50 HRC, pot necesita prelucrare prin electroeroziune (EDM) sau rectificare. Pentru prototipuri, acordați prioritate flexibilității; pentru volume mari de producție, investiți în automatizare și în sisteme optimizate de fixare, pentru a reduce costul pe piesă.

5. Ce certificate ar trebui să dețină un partener de prelucrare CNC?

Certificările cheie depind de domeniul dumneavoastră de activitate: IATF 16949 pentru componente auto asigură o gestionare riguroasă a calității și o supraveghere strictă a furnizorilor; AS9100 acoperă cerințele din domeniul aerospațial; ISO 13485 se aplică dispozitivelor medicale. ISO 9001 oferă o bază de referință privind calitatea. Verificați, de asemenea, implementarea controlului statistic al proceselor (SPC), înregistrările de etalonare și capacitatea echipamentelor de inspecție, pentru a vă asigura că furnizorul poate îndeplini cerințele dumneavoastră de precizie.
