Înțelegerea strunjirii CNC și a rolului său în fabricația modernă

V-ați întrebat vreodată ce diferențiază un component aerospace perfect cilindric de o bară metalică brută? Răspunsul se află în strunjirea CNC — o tehnologie care a transformat fundamental modul în care producătorii realizează piese de precizie . Dacă ați căutat expresia «ce este un strung CNC» sau ați încercat să definiți operațiile de strunjire în contextul modern, veți descoperi imediat de ce acest proces stă la baza industriei care cer absolută precizie.

Strunjirea CNC este un proces de prelucrare prin așchiere în care comanda numerică computerizată (CNC) conduce sculele de tăiere pentru a îndepărta materialul dintr-o piesă în rotație, creând forme cilindrice, conice și elicoidale cu toleranțe măsurate în microni.

Gândiți-vă la acest lucru în felul următor: în timp ce piesa de prelucrat se rotește cu viteze mari pe axul principal, sculele de așchiere se deplasează de-a lungul unor traiectorii programate pentru a modela materialul exact așa cum a fost proiectat. „CNC” din denumirea strungului CNC înseamnă comandă numerică computerizată, adică fiecare mișcare urmează instrucțiuni digitale, nu ajustări manuale efectuate de operator. Această schimbare fundamentală de la intervenția manuală la programarea de precizie reprezintă nimic mai puțin decât o revoluție în domeniul fabricației.

Mecanica de bază a strunjirii CNC

Înțelegerea semnificației termenului «strung» în fabricația modernă necesită stăpânirea unui concept esențial: prelucrarea prin rotație. Spre deosebire de operațiile de frezare, unde scula de așchiere se rotește, într-un strung CNC se rotește piesa de prelucrat. Imaginați-vă o bară cilindrică din metal care se învârte rapid, în timp ce o sculă de așchiere fixă se apropie de ea, eliminând cu grijă materialul strat cu strat.

Acest proces permite efectuarea mai multor operații critice:

• Tornarea: Reducerea diametrului piesei de prelucrat pentru a crea suprafețe cilindrice netede
• Debitare frontală: Crearea de suprafețe plane perpendiculare pe axa de rotație
• Canalizare: Tăierea canalelor sau a decupajelor în material
• Frezare: Realizarea atât a filetelor interioare, cât și a celor exterioare
• Alezare: Mărirea preciziei găurilor existente

Strungul cu comandă numerică computerizată interpretează programarea în cod G — un limbaj specializat care transformă desenele CAD în mișcări precise ale mașinii. Fiecare tăietură, fiecare traiectorie, fiecare adâncime sunt stabilite în prealabil, eliminând variabilitatea care afecta operațiunile manuale tradiționale.

De la strunjirea manuală la precizia automatizată

Înainte de apariția tehnologiei de strunjire CNC, prelucrătorii se bazeau în totalitate pe abilitățile lor, experiență și mână sigură. Imaginați-vă că trebuie să produceți 500 de arburi identice — fiecare dintre ele depinzând de capacitatea operatorului de a reproduce exact aceleași mișcări. Rezultatele? Toleranțe nesigure, rate ridicate de rebuturi și blocaje în producție care au frustrat producătorii din toate domeniile industriale.

Trecerea la prelucrarea pe strunguri cu comandă numerică (CNC) a rezolvat aceste probleme fundamentale. Conform datelor din industrie, strungurile moderne cu comandă numerică ating toleranțe la fel de strânse ca ±0,005 mm pentru aplicații exigente, iar precizia standard se situează în jurul valorii ±0,01 mm. Acest nivel de acuratețe ar fi practic imposibil de menținut în mod constant prin operații manuale.

Astăzi, strunjirea CNC reprezintă o tehnologie indispensabilă în mai multe sectoare:

• Automotive: Componente ale motorului, arborele de transmisie și roțile dințate de precizie
• Aeronautice: Elemente de turbină, elemente de fixare și componente critice pentru zbor
• Dispozitive medicale: Instrumente chirurgicale, componente pentru implanturi și echipamente de diagnostic
• Electronice: Dissipatoare de căldură, conectori și carcase pentru semiconductori

Indiferent dacă produceți un singur prototip sau vă extindeți la producția de masă, tehnologia strungurilor cu comandă numerică (CNC) oferă consistența, viteza și precizia de care are nevoie fabricația modernă. Diferența de productivitate dintre strunjirea manuală și procesele automate CNC nu este doar semnificativă — este transformatorie. Înțelegerea acestei diferențe începe cu cunoașterea exactă a modului în care funcționează aceste mașini remarcabile.

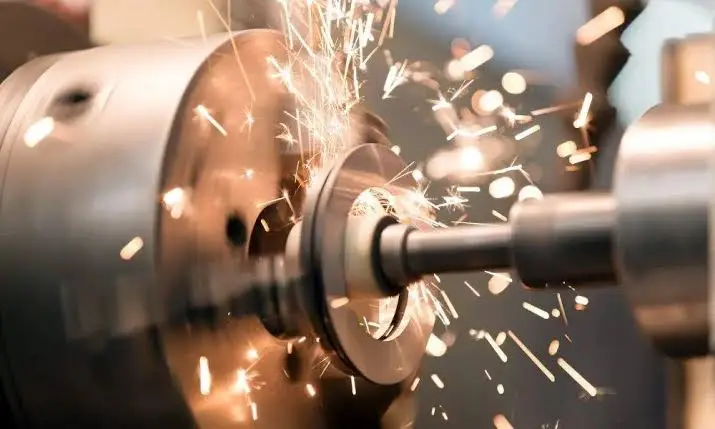

Componentele esențiale ale unei mașini de torn CNC

Ați văzut ce realizează strunjirea CNC — dar ce face, de fapt, ca aceste mașini să funcționeze? Înțelegerea componentelor unui strung CNC vă transformă dintr-un simplu observator într-o persoană capabilă să diagnozeze probleme, să optimizeze procesele și să ia decizii informate privind achiziții . Să analizăm fiecare componentă esențială și să explorăm modul în care acestea lucrează împreună pentru a crea piese de precizie.

Componente esențiale care asigură funcționarea oricărui strung CNC

Fiecare mașină-freză CNC funcționează ca un sistem integrat în care fiecare componentă își are un rol specific. Gândiți-vă la ea ca la o orchestră: batița principală furnizează puterea, patul asigură stabilitatea, iar controllerul coordonează întregul sistem. Când un element funcționează sub performanță, întregul sistem suferă.

CompoNent	Funcția principală	Impactul asupra prelucrării	Nivelul de importanță
Capacitate de producție	Găzduiește axul principal și motorul de antrenare; furnizează puterea de rotație	Determină diametrul maxim al piesei de prelucrat (balans) și puterea de așchiere disponibilă	Critice
Pat	Constituie fundația mașinii; susține toate celelalte componente	Influențează amortizarea vibrațiilor și precizia pe termen lung	Critice
Chuck, nu te mai uita.	Fixează și centrează piesa de prelucrat în timpul rotației	Influențează direct concentricitatea piesei și siguranța operației	Critice
SUPORT DE COADĂ	Susține capătul liber al pieselor lungi pentru a preveni devierea	Esential pentru precizie pe piesele subțiri	Ridicat (specific sarcinii)
Turelă de unelte	Ține și indexează automat mai multe scule de tăiere	Permite prelucrarea multi-operațională fără intervenție manuală	Critice
Controler CNC	Interpretează codul G și coordonează toate mișcările mașinii	Determină precizia, viteza și caracteristicile disponibile	Critice
Ghidoane	Piste de precizie care permit o mișcare liniară fluidă	Fundamentale pentru precizia de poziționare de-a lungul axelor strungului	Critice

The capacitate de producție este amplasat pe partea stângă a unui strung cu centru și acționează ca sursă de putere a mașinii. Conform resurselor tehnice Xometry, dimensiunile batiului principal determină "balansul" strungului — diametrul maxim al oricărei piese de prelucrat care poate fi introdusă în mașină. Rulmenții principali din interiorul batiului principal suportă încărcări semnificative provenite din forțele de așchiere, făcându-i un element critic de întreținere, care necesită monitorizare, în special la mașinile intens utilizate.

The lăpatul Mașinii formează fundația pe care se sprijină totul. Mesele de înaltă calitate sunt fabricate, de obicei, din font turnat, font ductil sau din materiale specializate, cum ar fi Granitan (o piatră artificială de turnare). De ce contează alegerea materialului? Un test simplu oferă răspunsul: loviți masa cu un ciocan. Un „bâzâit” surd indică o histerezis ridicată — adică materialul absoarbe eficient vibrațiile. Un „ting" mai înalt sugerează proprietăți scăzute de amortizare, ceea ce poate compromite precizia.

Multe mașini moderne folosesc o configurație cu masă înclinată, în loc de una plană. Această abordare înclinată oferă două avantaje: gravitația ajută la evacuarea așchiilor și a lichidului de răcire din zona de așchiere, iar operatorii obțin un acces mai bun la piesa de prelucrat în timpul montării.

The chuck, nu te mai uita. prinde fizic piesa de prelucrat și menține poziția acesteia în timpul rotației. Există mai multe tipuri de menghine, fiecare adaptat unor aplicații specifice:

• menghine cu 3 mandrine autocentrante: Ideale pentru semifabricate rotunde; mandrinele se deplasează simultan și automat
• menghine cu 4 mandrine independente: Fiecare mandrină se reglează separat pentru forme neregulate sau centrare precisă
• Mandrine cu colțe: Asigură o precizie excepțională a prinderii pentru piese de diametru mic
• Mandrine hidraulice: Oferă o forță de strângere constantă în medii de producție

The sUPORT DE COADĂ este plasat în partea opusă a batiului, de-a lungul aceleiași axe a strungului CNC. Tija sa — un arbore gol mobil — poate fi deplasată spre piesa prelucrată pentru a oferi susținere prin punctul central. Pentru piese lungi sau subțiri, această susținere previne încovoierea și vibrațiile sub acțiunea forțelor de așchiere. Cozile moderne pot fi poziționate manual sau controlate programabil pentru configurare automată.

The turelă de unelte reprezintă partea operativă a componentelor strungului CNC. Cu 8, 12 sau chiar 16 stații pentru scule, torreta se rotește automat pentru a aduce scula corectă în poziția de lucru atunci când programul cere schimbarea sculei. Această indexare automată elimină schimbarea manuală a sculelor și reduce în mod semnificativ timpul de ciclu.

Sistemul de comandă — creierul din spatele tăierilor precise

Sună complicat? Iată unde se întâlnesc toate elementele. Controlerul CNC servește ca „creierul” mașinii, transformând programarea în cod G în mișcări fizice coordonate. Acest sistem sofisticat face legătura între proiectarea digitală și realitatea fizică.

Interfața de comandă este compusă din două elemente principale:

• Panoul mașinii: Permite operatorilor să deplaseze axele strungului în mod manual, să ajusteze pozițiile sculelor și să controleze manual caracteristicile de funcționare
• Panou de Control: Permite introducerea, editarea și modificarea programelor, cu un ecran integrat care afișează codul G activ

Printre producătorii cunoscuți de controlere se numără Fanuc, Siemens și Haas — fiecare oferind seturi diferite de funcții și medii de programare. Gradul de sofisticare al controlerului influențează direct operațiunile pe care le poate efectua mașina, precum și precizia pe care o poate atinge.

Când controllerul trimite comenzi, sistemul de acționare generează mișcare fizică. Motoarele servo sunt conectate la șuruburi cu bilă de înaltă precizie care transformă mișcarea de rotație în deplasare liniară extrem de precisă. Caruselul — care susține turnul pentru scule — se deplasează de-a lungul ghidajelor călite, asigurând traiectorii perfect rectilinii. Această precizie a sistemului de acționare determină dacă piesele finite îndeplinesc cerințele de toleranță sau se transformă în deșeuri.

Relația dintre calitatea componentelor și toleranțele realizabile este directă și măsurabilă. O mașină cu ghidaje uzate, un cap de fixare cu rulmenți degradăți sau un controller învechit nu poate produce, pur și simplu, aceleași rezultate ca o echipamentă bine întreținută și de înaltă calitate. Când producătorii indică toleranțe de ±0,005 mm, ei presupun că fiecare componentă din sistem funcționează conform specificațiilor proiectate.

Înțelegerea acestor componente ale strungurilor CNC vă pregătește pentru următoarea considerație esențială: ce tip de strung CNC se potrivește cel mai bine nevoilor dumneavoastră de producție?

Tipuri de strunguri CNC și aplicațiile lor specializate

Așadar, înțelegeți componentele — dar ce configurație de strung CNC se potrivește, de fapt, nevoilor dumneavoastră de producție? Această întrebare pune în dificultate mulți producători, deoarece strungurile CNC nu sunt mașini universale. De la configurații de bază cu 2 axe, care prelucrează piese cilindrice simple, până la sisteme sofisticate cu mai multe axe care prelucrează geometrii aeronautice, alegerea tipului potrivit de mașină poate însemna diferența dintre o producție profitabilă și blocaje costisitoare.

Potrivirea tipurilor de strunguri cu nevoile dumneavoastră de producție

Varietatea de strunguri CNC disponibile astăzi reflectă decenii de evoluție inginerescă, orientată spre rezolvarea unor provocări specifice de fabricație. Să analizăm principalele configurații și domeniile în care fiecare dintre ele se remarcă.

Tipul de strung	Configurație axe	Aplicații ideale	Nivel de complexitate	Industrii tipice
strungere cu 2 axe	Axe X, Z	Strunjire de bază, fațetare, canelare, filetare	De intrare	Producție generală, ateliere de prelucrare
Strung multi-axial (4–5+ axe)	Axe X, Z, C, Y, B	Contururi complexe, caracteristici excentrice, găurire înclinată	Avansat	Aerospațial, apărare, automotive
Strung de tip elvețian	În mod tipic 5–7+ axe	Piese mici de precizie, componente lungi și subțiri	Specializat	Dispozitive medicale, confecționarea ceasurilor, electronice
Strung orizontal	2–5+ axe	Arbori, piese de prelucrat mai lungi, strunjire generală	Standard până la avansat	Automotive, mașini industriale
Centru de cotitură vertical	2–5+ axe	Piese de diametru mare, grele și scurte	Specializat	Sectorul energetic, echipamente grele
Strung de scule vii	3–5+ axe cu scule antrenate	Frezare, găurire, filetare pe piese strunjite	Avansat	Aerospațială, medicală, auto

strunguri CNC cu 2 axe reprezintă configurația de bază pentru operațiunile standard de strunjire. Axă X controlează deplasarea sculei către și dinspre axa centrală a piesei prelucrate, în timp ce axa Z gestionează deplasarea de-a lungul lungimii piesei prelucrate. Dacă producția dumneavoastră implică piese cilindrice simple — arburi, bucși sau componente filetate simple — un strung orizontal cu 2 axe oferă rezultate fiabile, fără complexitate sau costuri inutile.

Strunguri CNC de tip Swiss merită o atenție deosebită în fabricarea de precizie. Conform analizei tehnice realizate de CNC WMT, aceste mașini obțin toleranțe în limitele de ±0,001 mm — cu un ordin de mărime mai strânse decât configurațiile standard. Secretul stă în designul lor cu bușon ghidaj, care susține piesa prelucrată extrem de aproape de zona de așchiere, eliminând practic devierea și vibrația în timpul prelucrării.

Ce face ca strungurile de tip elvețian să fie deosebit de valoroase în producția dispozitivelor medicale? Luați în considerare instrumentele chirurgicale, implanturile dentare și șuruburile pentru oase — componente care necesită o precizie dimensională excepțională și o calitate superioară a finisajului suprafeței. Aceste mașini efectuează mai multe procese de prelucrare într-un singur montaj, prin control sincron pe mai multe axe și schimbare automată a sculelor, ceea ce sporește în mod semnificativ eficiența, păstrând în același timp standardele stricte de calitate impuse de aplicațiile medicale.

Configurații cu scule active întrețes împreună limitele dintre centrele de strunjire CNC și mașinile de frezat. Prin adăugarea unor scule antrenate (rotative) la turelă, aceste mașini pot efectua operații de frezare, găurire și filetare fără a transfera piesa de prelucrat către o a doua mașină. Imaginați-vă fabricarea unui arbore cu găuri transversale și fețe plane frezate — toate într-o singură prindere. Această capacitate reduce manipularea pieselor, elimină erorile de reglare între operații și scurtează în mod semnificativ termenele de livrare.

Când să alegeți configurații cu mai multe axe în locul celor standard

Iată o întrebare practică cu care se confruntă mulți producători: când aduce realmente profit investiția în axe suplimentare? Răspunsul depinde de geometria pieselor dvs. și de volumele de producție.

Strungurile CNC cu mai multe axe — de obicei dotate cu 4, 5 sau mai multe axe — permit operații de prelucrare care ar fi imposibile pe mașini mai simple. Axă C oferă poziționarea arborelui principal (indexarea piesei în poziții unghiulare specifice), iar axa Y permite tăierea excentrică. Adăugarea axei B introduce posibilitatea de înclinare pentru realizarea unor caracteristici înclinate.

Conform comparației mașinilor efectuate de RapidDirect, configurațiile cu mai multe axe permit o flexibilitate crescută a mișcărilor și, corespunzător, geometrii mai complexe ale pieselor, inclusiv canale adânci, contururi neregulate și subțăieri. Componentele destinate industriei aerospațiale necesită frecvent aceste capacități — gândiți-vă la elementele de turbină cu unghiuri compuse sau la carcasele de transmisie cu caracteristici accesibile doar din mai multe direcții.

Cu toate acestea, mașinile cu mai multe axe au prețuri semnificativ mai mari. Datele din industrie indică costuri cuprinse între 120.000 USD și 700.000 USD sau mai mult pentru configurații sofisticate. Dacă producția dumneavoastră nu necesită într-adevăr geometrii complexe, mașinile mai simple oferă adesea un randament mai bun al investiției.

Orizontal versus vertical — ce orientare se potrivește aplicației dumneavoastră? Această diferențiere are o importanță mai mare decât realizează inițial mulți operatori.

A strungere de prelucrare orizontală poziționează axul principal orizontal, iar sculele sunt montate pentru a tăia transversal piesa care se rotește. Această configurație domină fabricația generală din motive bine întemeiate: gravitația îndepărtează viramentele din zona de tăiere, patul mai lung permite prelucrarea componentelor de tip arbore, iar deceniile de experiență acumulată fac instruirea și depanarea ușoare. Conform comparației tehnice realizate de 3ERP, centrele de strunjire orizontale oferă flexibilitate datorită patului mai lung, potrivit pentru piese mai lungi, precum și compatibilitate cu alimentatoarele de bare și suporturile mobile, permițând configurări de producție versatilă.

A centru de cotitură vertical —uneori numit strung cu torret vertical sau VTL—inversează această orientare. Axul principal este orientat în sus, iar placa frontală devine o masă rotativă orizontală. Când este avantajoasă această configurație? Piesele de diametru mare, grele și relativ scurte beneficiază enorm de orientarea verticală. Gravitația ajută la așezarea piesei de prelucrat în menghină, iar axul principal beneficiază de o susținere pe 360 de grade, eliminând deformarea („droop”) care poate compromite precizia în cazul așchierilor intense.

Luați în considerare aplicațiile din domeniul automotive: multe piese auto sunt prelucrate vertical, adesea folosind configurații cu două axe principale. Conform observațiilor companiei 3ERP, „gravitația lucrează în favoarea dvs.; când introduceți piesa în menghină, aceasta se așează singură." Mașinile verticale ocupă, de asemenea, o suprafață mai mică—uneori jumătate din cea a configurațiilor orizontale echivalente—ceea ce reprezintă un avantaj semnificativ pentru atelierele cu spațiu limitat.

Strungul de prelucrare orizontală este excelent pentru prelucrarea pieselor mai lungi sau atunci când fluxurile de lucru stabilite se bazează deja pe configurații orizontale. Între timp, centrele de strunjire CNC verticale prelucrează componente grele, cu diametru mare, oferind o stabilitate superioară și o gestionare superioară a așchiilor.

Înțelegerea acestor diferențe vă pregătește pentru următoarea considerație esențială: cum se desfășoară, de fapt, întregul flux de lucru — de la proiectarea CAD până la piesa finită?

Cum funcționează strunjirea CNC: de la programare la producție

Ați ales tipul de mașină — ce urmează? Distanța dintre posesia unei mașini de strunjire CNC și obținerea unor piese de calitate constă în întreaga înțelegere a fluxului de lucru. Spre deosebire de operațiile manuale, unde mâinile experimentate ale operatorului ghidează fiecare tăiere, strunjirea pe strunguri CNC urmează un proces sistematic, în care deciziile luate la fiecare etapă influențează direct rezultatul final. Să parcurgem împreună întreaga călătorie, de la conceptul digital până la componenta verificată.

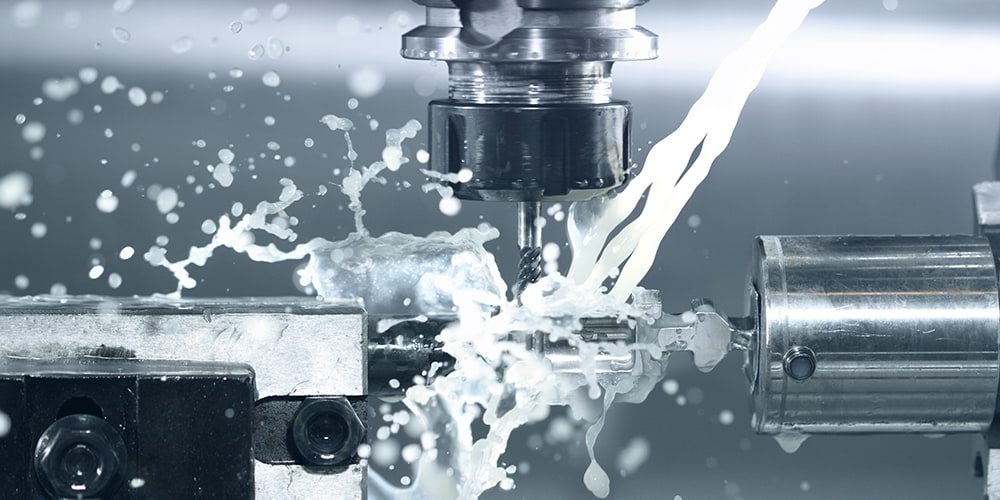

Călătoria completă de la proiectarea digitală până la piesa finită

Imaginați-vă că trebuie să produceți 200 de arburi de precizie cu toleranțe strânse ale diametrului, mai multe caneluri și capete filetate. Cum se transformă această cerință în piese finite aflate într-un container de expediere? Răspunsul implică șapte etape distincte, fiecare construindu-se pe cea precedentă.

1. Proiectare CAD: Procesul începe cu un model digital creat în software de proiectare asistată de calculator (CAD). Inginerii definesc fiecare dimensiune, toleranță și cerință privind calitatea suprafeței. Acest model 3D devine referința autorizată pentru tot ceea ce urmează. Deciziile esențiale luate în această fază includ selecția materialului, toleranțele dimensionale și toleranțele geometrice, care comunică variația acceptabilă proceselor ulterioare.
2. Programare CAM: Software-ul de fabricație asistată de calculator (CAM) traduce modelul CAD în instrucțiuni citibile de mașină. Programatorul selectează strategiile de așchiere, definește traiectoriile sculelor și specifică parametrii de prelucrare. Conform Analizei fluxului de lucru a CNC WMT software-ul CAM generează codul G — limbajul pe care lățile CNC îl înțeleg — care conține instrucțiuni privind viteza axului principal, mișcarea sculelor și viteza de avans.
3. Verificarea programului: Înainte ca orice metal să fie prelucrat, programul este rulat într-un software de simulare. Această verificare virtuală identifică posibile coliziuni, traiectorii de sculă ineficiente sau erori de programare care ar putea deteriora mașina sau distruge materiale scumpe. Multe ateliere cer aprobarea obligatorie a simulării înainte ca orice program nou să fie executat pe o mașină fizică.
4. Pregătirea piesei de prelucrat: Materialul brut — bare, turnări sau forjări — este fixat în mandrină. Operatorii verifică presiunea corectă de strângere, confirmă că piesa de prelucrat se rotește coaxial (cu excentricitate minimă) și poziționează contravârful pentru piesele mai lungi. Această pregătire fizică determină dacă dimensiunile programate vor fi realizate efectiv.
5. Încărcarea și calibrarea sculelor: Fiecare sculă de tăiere este montată în stația sa designată pe torretă. Operatorii măsoară compensările sculelor — distanța exactă de la punctul de referință al mașinii până la vârful fiecărei scule — și introduc aceste valori în controler. Compensările incorecte se reflectă direct în erorile dimensionale ale pieselor finite.
6. Execuția prelucrării: După finalizarea reglajului, strungul automat începe secvența sa programată. Capacitățile mașinii cu comandă numerică (CNC) intră în joc, controlerul coordonând rotația arborelui principal, poziționarea sculelor și mișcările de așchiere. Trecerile de degroșare elimină eficient materialul în exces, urmate de trecerile de finisare, care asigură dimensiunile finale și calitatea suprafeței.
7. Controlul calității: Piesele finalizate sunt supuse verificării dimensionale cu ajutorul micrometrelor, calibrelor pentru alezaje sau al mașinilor de măsurat tridimensionale (CMM). Inspectia primei piese confirmă faptul că reglajul produce piese conforme înainte de lansarea în producție de serie. Controlul statistic al procesului poate monitoriza dimensiunile cheie pe parcursul întregii serii.

Întreaga această secvență ilustrează exact modul în care un strung de rotire transformă proiectele digitale în componente prelucrate cu precizie.

Etape critice de configurare care determină calitatea pieselor

Iată ce diferențiază operatorii experimentați de cei începători: înțelegerea deciziilor de configurare care au cel mai mare impact. Trei domenii necesită o atenție deosebită.

Alegerea sistemului de fixare a piesei influențează tot ceea ce urmează. Alegerea dintre menghine cu trei bacuri, menghine cu colțuri sau dispozitive speciale depinde de mai mulți factori:

• Geometria piesei: Materialul cilindric este potrivit pentru menghinele cu trei bacuri; formele neregulate pot necesita menghine cu patru bacuri sau dispozitive personalizate
• Concentricitatea necesară: Menghinele cu colțuri obțin, de obicei, o excentricitate mai mică decât menghinele standard cu bacuri
• Suprafața de fixare: Suprafețele finite necesită bacuri moi sau manșoane de protecție pentru a preveni deteriorarea
• Volumul de Producție: Executarea unor serii mari justifică investiția în dispozitive de fixare dedicate, care accelerează schimbarea sculelor

Sună simplu? Complexitatea crește atunci când se prelucrează piese cu pereți subțiri, care se deformează sub presiunea de fixare, sau atunci când operațiile secundare necesită întoarcerea piesei, menținându-se în același timp alinierea față de prima operație. Operatorii experimentați anticipează aceste provocări în timpul configurării, nu le descoperă după ce au produs rebuturi.

Calibrarea decalajului sculei determină direct precizia dimensională. Când unitatea de comandă pornește scula să se poziționeze la un anumit diametru, calculează deplasarea necesară pe baza valorilor stocate ale decalajului. Un decalaj incorect de 0,05 mm înseamnă că fiecare diametru prelucrat cu acea sculă va avea o abatere de 0,1 mm — o cale directă către respingerea pieselor.

Operațiile moderne de strunjire pe strunguri CNC utilizează în mod obișnuit una dintre cele două metode de calibrare a decalajului:

• Metoda contactului („touch-off”): Operatorul deplasează manual fiecare sculă până la contactul cu o suprafață de referință, apoi introduce citirea poziției ca valoare a decalajului
• Presetter pentru scule: Un dispozitiv specializat de măsurare captează dimensiunile sculelor în mod offline, valorile fiind transferate direct către controller.

Presetterele pentru scule reduc timpul de configurare și elimină variabilitatea dependentă de operator, dar necesită o investiție suplimentară de capital și integrarea în fluxul de lucru.

Optimizarea vitezei de avans echilibrează productivitatea cu calitatea pieselor și durata de viață a sculelor. Dacă avansul este prea agresiv, există riscul apariției urmelor de vibrații pe suprafață, al unei uzuri excesive a sculei sau chiar al ruperii acesteia. Dacă avansul este prea conservator, timpii de ciclu se prelungesc, în timp ce concurența livrează mai rapid.

Mai mulți factori influențează selecția vitezei optime de avans:

• Duritatea materialului: Materialele mai dure necesită, în general, viteze de avans mai lente
• Geometria sculei: Raza de racordare a vârfului insertului și pregătirea muchiei de tăiere influențează viteza maximă de avans sustenabilă
• Cerințe privind calitatea suprafeței: Finisajele mai fine necesită tăieturi mai ușoare și viteze de avans mai lente
• Rigiditatea mașinii: Configurările mai puțin rigide amplifică vibrațiile la parametri agresivi

Conform celor mai bune practici documentate de CNC WMT privind strunjirea pe strunguri cu comandă numerică, ciclul tipic de prelucrare include operațiunile de degroșare (eliminarea în masă a materialului), semifinisare și finisare — fiecare având strategii diferite privind parametrii. Degroșarea prioritizează rată de îndepărtare a metalului, utilizând adâncimi mai mari de așchiere și avansuri mai rapide, în timp ce finisarea pune accentul pe calitatea suprafeței și pe precizia dimensională, folosind treceri mai ușoare și mai precise.

Înțelegerea acestor etape ale fluxului de lucru și a considerațiilor esențiale legate de configurare transformă strunjirea pe strunguri cu comandă numerică dintr-o „cutie neagră” misterioasă într-un proces previzibil și controlabil. Totuși, obținerea unor rezultate constante necesită, de asemenea, adaptarea selecției materialelor la parametrii de așchiere adecvați — o temă care evidențiază diferențe semnificative în comportamentul diverselor materiale sub acțiunea sculei de așchiere.

Materiale și toleranțe în strunjirea pe strunguri cu comandă numerică

V-ați întrebat vreodată de ce aceeași strungă CNC pentru prelucrarea metalelor produce finisaje ca o oglindă pe aluminiu, dar întâmpină dificultăți la prelucrarea titanului? Alegerea materialului nu constă doar în selectarea a ceea ce este disponibil — ea determină în mod fundamental parametrii de așchiere, alegerile privind sculele, toleranțele realizabile și chiar dacă proiectul dvs. reușește sau eșuează. Înțelegerea modului în care diferitele materiale se comportă sub acțiunea sculei de așchiere face diferența dintre o producție eficientă și o serie costisitoare de încercări și erori.

O strungă CNC de precizie poate oferi întreaga sa capacitate numai atunci când operatorii adaptează strategiile de așchiere la proprietățile materialelor. Să analizăm ce înseamnă acest lucru pentru materialele cu care veți lucra cel mai frecvent în operațiunile de strunjire CNC.

Strategii de selecție a materialelor pentru obținerea unor rezultate optime

Diferitele materiale prezintă provocări distincte în timpul strunjirii CNC. Ceea ce funcționează excelent pentru alamă va distruge sculele dvs. dacă este aplicat oțelului inoxidabil. Iată ce trebuie să știți despre cele mai frecvent prelucrate materiale.

Aluminiu reprezintă cel mai indulgent material pentru operațiunile de strunjire CNC. Excelenta sa prelucrabilitate permite viteze de așchiere agresive—de obicei de 3–5 ori mai rapide decât cele pentru oțel—în timp ce produce așchii curate, care se evacuează ușor. Aliajele comune, cum ar fi 6061-T6 și 7075-T6, se prelucrează în mod predictibil, deși operatorii trebuie să monitorizeze formarea muchiei acumulate pe sculele de tăiere atunci când viteza scade prea mult. Conform ghidului de strunjire CNC al companiei Protocase, barele din aluminiu rămân un element esențial în prototiparea rapidă și în producția de piese, datorită combinației favorabile dintre prelucrabilitate, raportul rezistență-pe-greutate și eficiența costurilor.

Oțeluri carbon și oțeluri aliate constituie baza prelucrării pe strunguri industriale pentru piese metalice. Materiale precum 1018, 1045 și 4140 oferă o bună prelucrabilitate atunci când sunt tratate termic corespunzător, deși nivelurile de duritate influențează în mod semnificativ parametrii de așchiere. Oțelurile pre-întărite necesită viteze mai reduse, scule din carburi și o atenție deosebită gestionării căldurii. Rezultatul? Piesele din oțel oferă o rezistență excelentă la eforturi mecanice și o mare rezistență la uzură în aplicații solicitante.

Oțel inoxidabil introduce un comportament de îngălbenire prin deformare care surprinde nepregătiți operatorii neexperimentați. Calitățile 304 și 316 tind să se întărească în zona de așchiere dacă avansurile sunt prea mici sau dacă sculele rămân prea mult timp în contact cu materialul. Soluția constă în menținerea unei încărcări constante a așchiilor și în utilizarea unor scule ascuțite, cu un unghi pozitiv de așchiere. Conform observațiilor LS Manufacturing, realizarea cu succes a operațiilor de strunjire CNC pe materiale dificile necesită «cunoștințe procesuale pentru a face față provocărilor specifice fiecărui material» — iar oțelul inoxidabil este un exemplu concret al acestei reguli.

Titan reprezintă probabil cea mai dificilă provocare de prelucrare prin așchiere. Conform ghidului complet de prelucrare a titanului elaborat de VMT CNC, conductivitatea termică scăzută a acestui material determină concentrarea căldurii la muchia tăietoare, în loc să se disipeze în aşchii. Ce rezultă? Uzură rapidă a sculelor, posibilă îngălbenire a materialului (work hardening) și necesitatea unor strategii de așchiere specializate. VMT recomandă viteze de așchiere de 60–90 m/min pentru operațiunile de strunjire — semnificativ mai lente decât cele pentru aluminiu — și montaje rigide pentru a minimiza vibrațiile care afectează calitatea suprafeței.

Bronz și bronz aliajele se prelucrează excelent, oferind finisuri de suprafață excelente cu efort minim. Aceste materiale pe bază de cupru permit viteze ridicate de așchiere și generează aşchii mici și ușor de gestionat. Calitățile de bronz liberașchiat, cum ar fi C36000, sunt formulate special pentru lucrul pe mașini filetare și reprezintă candidați ideali pentru serii mari de producție metalurgică pe strunguri.

Materiale plastice și materiale compozite necesită abordări fundamental diferite față de metale. Plasticurile inginerești, cum ar fi Delrin, PEEK și nailonul, necesită scule ascuțite cu muchii de tăiere lustruite pentru a preveni topirea sau ruperea. Interesant este faptul că, deși majoritatea asociază strunjirea CNC cu piese metalice, un strung CNC pentru lemn aplică aceleași principii de prelucrare rotativă pe piese din lemn—deși sculele, vitezele și sistemele de fixare diferă în mod semnificativ față de operațiile pe metal. În mod similar, un strung CNC pentru lemn prelucrează totul, de la componente pentru mobilier până la piese artistice turnate, demonstrând versatilitatea acestei tehnologii dincolo de metalele industriale.

Înțelegerea parametrilor de așchiere pentru materiale diferite

Potrivirea parametrilor de așchiere cu proprietățile materialului influențează direct calitatea suprafeței, precizia dimensională, durata de viață a sculelor și timpul de ciclu. Tabelul de mai jos rezumă abordările recomandate pentru materialele frecvent utilizate:

Material	Viteza de tăiere (m/min)	Sculă recomandată	Calitatea suprafeței obținabile	Considerente Cheie
Aluminiu (6061)	200-400	Carbură neacoperită, față de așchiere lustruită	Ra 0.4-1.6 μm	Monitorizați formarea marginii acumulate; utilizați viteze ridicate
Oțel moale (1018)	100-180	Carbură acoperită (TiN, TiCN)	Ra 1,6–3,2 μm	Material de bază bun; parametri toleranți
Accia inoxidabilă (304)	60-120	Carbid placat, geometrie pozitivă	Ra 0.8-3.2 μm	Mențineți încărcarea cuștii pentru a evita întărirea prin deformare
Titan (Ti-6Al-4V)	60-90	Carbid neplacat sau placat cu TiAlN	Ra 1,6–3,2 μm	Viteze scăzute, montaj rigid, răcire cu presiune ridicată
Alamă (C36000)	150-300	Carbid neplacat sau oțel rapid (HSS)	Ra 0,4–0,8 μm	Finisare excelentă; evacuare eficientă a așchiilor
Plasturile de inginerie	150-300	Carbid ascuțit și lustruit	Ra 0.4-1.6 μm	Prevenirea topirii; răcirea cu jet de aer este adesea preferată

Cum influențează proprietățile materialelor toleranțele realizabile? Această relație este mai importantă decât realizează mulți operatori. Materialele mai moi, cum ar fi aluminiul și alama, permit toleranțe mai strânse — ±0,01 mm sau mai bune — deoarece sunt prelucrate în mod predictibil și generează forțe de așchiere mai mici. Conform Documentației tehnice LS Manufacturing , procesele standard de strunjire CNC de precizie ating un control al toleranțelor de ±0,01 mm, iar prelucrarea ultra-precisă ajunge la ±0,005 mm pentru aplicații solicitante.

Titanul și oțelurile călite prezintă provocări mai mari. VMT CNC explică faptul că elasticitatea titanului și tendința sa de îngălbire prin deformare fac dificilă menținerea preciziei dimensionale — materialul „tinde să se opună sculei, crescând forțele de așchiere”. Variațiile de temperatură în timpul prelucrării pot provoca, de asemenea, derapaje dimensionale, necesitând strategii de compensare și inspecții mai frecvente.

Cerințele privind lichidul de răcire variază semnificativ în funcție de material. Aluminiul prelucrează bine cu sisteme de răcire prin inundare sau prin pulverizare, deși unele operații înalt viteza se execută fără lubrifiant. Oțelul inoxidabil necesită în mod obligatoriu o răcire eficientă pentru a gestiona căldura și pentru a prelungi durata de viață a sculelor. Titanul necesită un sistem de răcire la presiune înaltă — adesea livrat prin intermediul sculei înseși — pentru a evacua virgulele și pentru a răci eficient zona de așchiere. VMT recomandă în mod specific „sisteme de răcire la presiune înaltă”, care „evacuează eficient virgulele, reduc temperatura de așchiere și previn aderarea virgulelor.”

Materialele plastice reprezintă excepția: mulți polimeri tehnici se prelucrează mai bine cu răcire prin jet de aer, în locul răcirii cu lichide, care pot provoca șoc termic sau pot lăsa reziduuri ce necesită o curățare suplimentară.

Considerente legate de gestionarea virgulelor diferă, de asemenea, în funcție de material:

• Aluminiu: Produce virgule continue care pot învălui piesa prelucrată; dispozitivele de frângere a virgulelor și reglarea corespunzătoare a turațiilor contribuie la rezolvarea acestei probleme
• Țel: Formează virgule ușor de gestionat, dacă se alege corect geometria plăcuței insert
• Din oțel inoxidabil: Virgulele tenace și filamentare necesită strategii agresive de frângere a virgulelor
• Titan: Conform VMT, tinde să „genereze virgule continue", care necesită geometrii specializate ale burghiului pentru evacuare
• Bronz: Produce virgule mici, ușor de gestionat — unul dintre motivele pentru care este preferat în lucrul pe mașini filetare

Înțelegerea acestor comportamente specifice materialelor transformă strungul CNC de precizie dintr-un instrument cu destinație generală într-un activ de producție optimizat. Totuși, chiar și cu o cunoaștere perfectă a materialelor, rămân încă nerezolvate întrebări legate de momentul în care strunjirea CNC oferă avantaje reale față de strunjirea manuală — și de când frezarea ar putea satisface mai bine nevoile dumneavoastră.

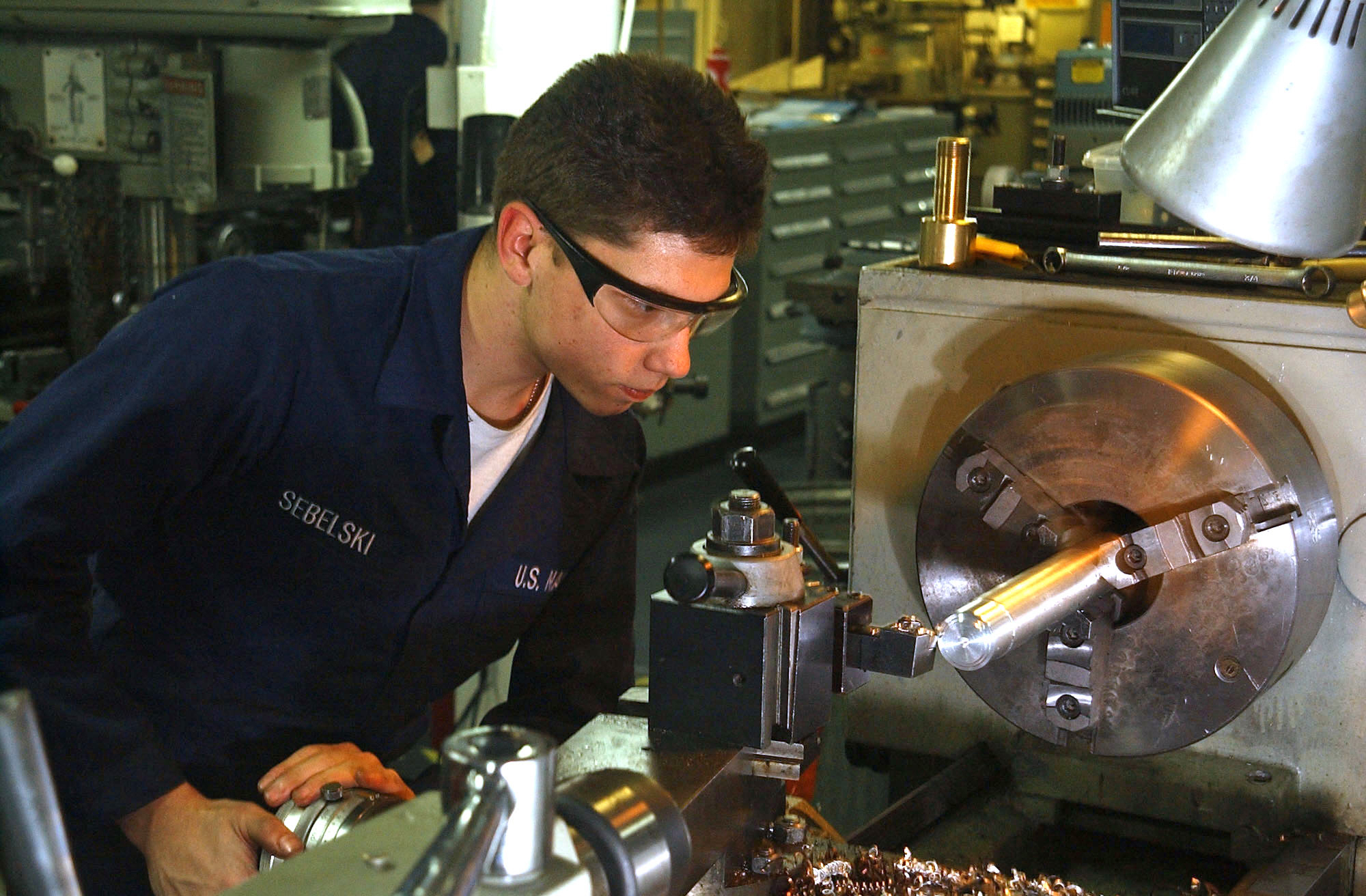

Strunjirea CNC versus strunjirea manuală și operațiile de frezare

Iată întrebarea legată de productivitate la care nimeni nu dorește să răspundă onest: câtă eficiență pierdeți prin prelucrarea manuală pe strung? Diferența dintre operațiile pe strung CNC și cele pe strung convențional nu este doar o chestiune de automatizare — este vorba despre diferențe fundamentale în ceea ce privește precizia, repetabilitatea și debitul de producție, diferențe care se acumulează cu fiecare piesă realizată. Înțelegerea acestor diferențe vă ajută să luați decizii informate privind investițiile în echipamente, strategiile de externalizare și planificarea producției.

Dar comparația nu se oprește la prelucrarea manuală versus cea CNC. Mulți producători se întreabă, de asemenea, când este mai avantajoasă utilizarea unui strung față de o freză — sau dacă mașinile hibride de frezat-strung ar putea elimina complet necesitatea unei alegeri. Să analizăm fiecare comparație folosind indicatorii specifici care contează, de fapt, pentru deciziile de producție.

Cuantificarea avantajului de precizie al controlului CNC

Când se compară operațiile pe strung CNC și pe strung convențional în configurații manuale versus automate, cifrele spun o poveste convingătoare. Conform date industriale de la CNC Yangsen , strungurile CNC ating niveluri de precizie de 0,001 mm, în timp ce strungurile convenționale prezintă, de obicei, abateri de 0,01 mm, în funcție de abilitatea operatorului și de factorii de mediu. Aceasta reprezintă o diferență de zece ori mai mare în ceea ce privește capacitatea de precizie.

De ce există această diferență? Luați în considerare sursele de eroare specifice fiecărei metode:

• Variabilitatea umană: Operațiunile manuale depind de oboseala operatorului, de atenția acestuia și de tehnica aplicată — factori care variază pe parcursul unei schimbări
• Sensibilitatea la factorii de mediu: Modificările de temperatură, vibrațiile și umiditatea afectează în mod semnificativ mai mult strungurile convenționale, deoarece operatorii nu pot compensa cu aceeași precizie ca senzorii CNC
• Consistența calibrării: Sistemele CNC mențin mișcările calibrate în mod programabil, în timp ce ajustările manuale introduc erori cumulative
• Reproductibilitate: Programarea asigură trasee identice ale sculelor în fiecare ciclu; replicarea manuală depinde în totalitate de memoria și de abilitățile operatorului

Avantajul repetabilității merită o atenție deosebită. Imaginați-vă că produceți 500 de arburi identice. Pe un strung convențional, fiecare piesă depinde de capacitatea operatorului de a reproduce exact mișcările, pozițiile manetei și adâncimile de așchiere. Chiar și maeștrii strungari experimentați introduc variații. Controlul CNC elimină această variabilitate — piesa nr. 500 corespunde perfect piesei nr. 1, cu precizie programabilă.

Conform studiilor de producție citate de CNC Yangsen, aplicațiile aeronautice care folosesc strunguri CNC ating o precizie de 0,002 mm, îndeplinind cerințele riguroase ale industriei. Mașinile convenționale care produc componente similare au o precizie de aproximativ 0,01 mm — acceptabilă pentru unele aplicații, dar insuficientă pentru piese critice în zbor.

Creșteri ale eficienței producției care transformă operațiunile

Doar precizia nu justifică investițiile în echipamente. Diferențialul de productivitate dintre operațiunile manuale și cele CNC se extinde pe mai multe dimensiuni care afectează direct rezultatul financiar al afacerii dumneavoastră.

Indicator de performanță	Strung manual/convențional	Strung CNC	Factor de avantaj
Capacitate de toleranță	±0,01 mm (dependent de abilitățile operatorului)	±0,001 mm (constant)	toleranțe de 10 ori mai strânse
Timp de configurare (nouă sarcină)	30–60 de minute în mod tipic	15–30 de minute cu programe stocate	reducere de 50%
Consistența pe piesă	Variabilă; dependentă de operator	Identică în limitele capacității mașinii	Elimină variația de la o piesă la alta
Viteza de productie	Moderat; limitat de vitezele manuale de alimentare	Optimizat; programat pentru eficiență	timpuri de ciclu cu 30 % mai rapide, în mod tipic
Dependența față de operator	Ridicat; necesită o atenție continuă și calificată	Scăzut; un operator poate monitoriza mai multe mașini	potențial de reducere a costurilor cu forța de muncă cu 50 %
Rată de rebut	Mai ridicat; erorile umane se acumulează	Mai scăzut; execuția constantă reduce deșeurile	Economii semnificative de materiale
Capacitate de Geometrie Complexă	Limitat de abilitățile operatorului	Prelucrarează profiluri complexe în mod programatic	Permite realizarea unor proiecte care nu pot fi executate manual

Doar economiile de forță de muncă transformă planificarea operațională. Conform analizei industriale efectuate de CNC Yangsen, strungurile cu comandă numerică reduc costurile cu forța de muncă cu aproximativ 50 %, iar producția generală crește cu 25–40 %. Un studiu realizat de o asociație de producători indică faptul că adoptarea tehnologiei CNC a condus la îmbunătățiri ale productivității cu 20–50 % pe o perioadă de cinci ani.

Aceste avantaje se amplifică în producția de mare volum. Atunci când produceți mii de piese, avantajul constanței elimină necesitatea refacerii, reduce sarcina de inspecție și permite controlul statistic al procesului, care pur și simplu nu este fezabil în prezența variabilității manuale.

Când are sens încă prelucrarea manuală prin strunjire? Strungurile convenționale păstrează avantaje în anumite scenarii:

• Reparații individuale: Reparații rapide, unde timpul necesar programării depășește timpul de prelucrare
• Explorarea prototipurilor: Dezvoltarea inițială a conceptului, unde specificațiile se modifică rapid
• Piese simple, cu precizie scăzută: Aplicații în care o toleranță de ±0,1 mm este suficientă
• Medii de instruire: Predarea principiilor fundamentale ale prelucrării prin așchiere înainte de expunerea la prelucrarea CNC
• Lucrări artistice sau personalizate: Piese care necesită evaluarea umană și decizii estetice

Totuși, în producția industrială, unde contează consistența, productivitatea și precizia, comanda numerică computerizată (CNC) oferă avantaje măsurabile pe care operațiunile manuale nu le pot egala.

Freze și strunguri CNC: Înțelegerea momentului potrivit pentru utilizarea fiecăruia

Dincolo de comparația dintre prelucrarea manuală și cea CNC, producătorii se întreabă frecvent dacă frezele și strungurile îndeplinesc scopuri interschimbabile. Răspunsul scurt: nu. Înțelegerea diferenței fundamentale previne nepotrivirile costisitoare ale echipamentelor.

Strunguri CNC excelă în producerea geometriilor cilindrice, conice și elicoidale. Semifabricatul se rotește, în timp ce sculele de așchiere se apropie din poziții fixe. Această configurație produce în mod natural:

• Arbori și axe
• Bujeruri și țevări
• Elemente de Asamblare Filetate
• Componente conice
• Suprafețe sferice și conturate de rotație

Frânele CNC prelucrează geometrii prismatice—piese cu suprafețe plane, degajări și caracteristici care nu necesită rotație. Conform Analizei tehnice a Machine Station , frezele și strungurile îndeplinesc scopuri fundamental diferite, în funcție de geometria piesei. La freze, scula de așchiere se rotește, iar piesa rămâne staționară (sau este indexată), generând:

• Blocuri și carcase rectangulare
• Componente cu degajări
• Piese cu mai multe fețe plane
• Suprafețe sculpturale complexe 3D

Poate o freză înlocui un strung? Pentru unele operații—da, cu posibilitatea de rotație pe axa a 4-a, o freză poate efectua operații asemănătoare strunjirii. Totuși, această soluție este rar optimală. Rigiditatea intrinsecă a unui strung dedicat, eficiența rotației continue și sculele concepute special pentru operațiile de strunjire înseamnă că frezele CNC și strungurile CNC își îndeplinesc fiecare funcția specifică mai eficient decât dacă ar încerca să execute operațiile specifice celuilalt.

Mașini de strungire-frezare: Soluția hibridă

Ce se întâmplă când piesele dvs. necesită atât operații de strunjire, cât și de frezare? Tradițional, producătorii transferau semifabricatele între mașini — ceea ce introducea timp de manipulare, provocări legate de aliniere și potențiale erori la fiecare tranziție.

Mașinile de strungire-frezare — denumite, de asemenea, mașini de frezare-strungire sau strunguri cu funcții multiple — combină ambele capacități într-o singură configurare. Aceste configurații hibride integrează scule de frezare antrenate (rotative) cu capacitatea standard de strunjire, permițând:

• Diametre strunjite cu găuri transversale
• Arbori cu fețe plane sau canale de pană frezate
• Componente care necesită atât caracteristici cilindrice, cât și prismatic
• Piese cu cerințe de prelucrare excentrică

O configurație combinată de freză CNC și strung — uneori descrisă ca un strung cu capacitate de frezare — reprezintă o investiție semnificativă, dar oferă avantaje convingătoare pentru piese complexe. Luați în considerare un arbore de transmisie care necesită journaluri de lagăre strunjite, caneluri frezate și găuri transversale pentru ulei. Pe mașini separate, această piesă necesită trei montări, cu verificarea alinierii la fiecare etapă. Pe o mașină combinată freză-strung, întreaga prelucrare se realizează într-o singură prindere.

Impactul asupra productivității este semnificativ:

• Eliminarea timpului de transfer: Nici o mișcare a piesei de prelucrat între mașini
• Reducerea erorilor de montare: O singură prindere menține alinierea pe toate operațiile
• Suprafață ocupată mai mică: O singură mașină înlocuiește două sau mai multe
• Planificare simplificată: Nicio dependență de cozi între operații separate

Cu toate acestea, mașinile combinare strung-freză au prețuri superioare și necesită operatori calificați atât în principiile de strunjire, cât și în cele de frezare. Pentru atelierele cu cerințe mai simple privind piesele, strungurile CNC specializate și frezele CNC oferă adesea o valoare mai bună decât configurațiile hibride.

Diferența de productivitate dintre operațiunile manuale și cele CNC este reală și măsurabilă — dar la fel stau și diferențele privind cerințele de întreținere, complexitatea depanării și cunoștințele operaționale necesare pentru a menține aceste mașini la performanța lor maximă.

Depanarea și întreținerea strungului CNC

Strungul dvs. CNC a funcționat perfect ieri — așadar, de ce piesele de astăzi prezintă urme de vibrații și derapări dimensionale? Cele mai multe probleme legate de CNC provin din câteva cauze frecvente: uzură mecanică, erori de programare sau întreținere neglijată. Conform Ghidului de depanare al revistei Tools Today , cunoscând semnele de avertizare și acționând timpurit, economisiți timp, unelte și bani. Să analizăm pașii practici de diagnosticare care mențin mașinile dvs. de strung în continuare capabile să producă piese de calitate constantă.

Diagnosticarea problemelor frecvente ale strungurilor cu comandă numerică înainte ca acestea să se agraveze

Când calitatea finisajului superficial se deteriorează sau dimensiunile încep să varieze, operatorii experimentați nu intră în panică — ci efectuează un diagnostic sistematic. Mai jos sunt enumerate cele mai frecvente probleme cu care vă veți confrunta, precum și cauzele lor fundamentale.

Zgomotul și vibrația se manifestă prin urme caracteristice pe suprafața piesei prelucrate — modele regulate de creste care compromit calitatea finisajului. Cauzele cele mai frecvente includ:

• Vârfuri de sculă uzate: Muchiile tăietoare obtuze sau fisurate generează forțe de așchiere neregulate
• Supraînălțime incorectă a sculei: Extensia excesivă din turretă amplifică vibrația
• Fixarea necorespunzătoare a piesei: Presiunea insuficientă a menghinei permite deplasarea piesei în timpul prelucrării sub acțiunea forțelor de așchiere
• Rulmenți uzurați ai arborelui principal: Rulmenții degradăți introduc jocuri care se manifestă sub formă de vibrații (chatter)
• Parametri agresivi de așchiere: Adâncimi de așchiere sau viteze de avans care depășesc limitele de rigiditate ale mașinii

Probleme legate de calitatea suprafeței finite în afara vibrațiilor (chatter), adesea se datorează neconformităților parametrilor de așchiere. Când piesele din aluminiu prezintă smulgere în loc de tăieturi curate, vitezele de așchiere sunt probabil prea mici — ceea ce duce la formarea unei muchii acumulate pe sculă. Când piesele din oțel prezintă finisaje neregulate, în ciuda ascuțirii corespunzătoare a sculelor, vitezele de avans pot depăși ceea ce raza de racordare a vârfului plăcuței poate asimila în mod uniform.

Deriva dimensională apariția unor variații dimensionale în timpul ciclurilor de producție indică expansiunea termică sau uzura mecanică. Pe măsură ce mașinile-unelte cu comandă numerică se încălzesc în timpul funcționării, arborele principal se dilată, determinând deplasări dimensionale de câteva sutimi de milimetru. Conform resurselor industriale de diagnosticare a defecțiunilor, jocul (backlash) și suprăîncălzirea provin adesea din întreținerea neglijată — în special din sistemele de ungere care nu răcesc și nu protejează în mod adecvat componentele mobile.

Modele de uzură ale sculelor spun ele însele o poveste diagnostică:

• Uzură pe flanc: Evoluție normală; indică parametri adecvați
• Uzură în crater: Căldură excesivă în zona de așchiere; reduceți viteza sau îmbunătățiți răcirea
• Uzură în formă de crestătură: Material ecruisat sau probleme legate de linia adâncimii de așchiere
• Fragmente: Așchieri intermitente, avans excesiv sau calitate insuficientă a sculei pentru materialul prelucrat

Probleme la arborele principal reprezintă probleme grave care necesită intervenție imediată. Semnele de avertizare includ zgomote neobișnuite în timpul rotației, căldură excesivă la capul fix al strungului sau pierderea treptată a calității finisajului suprafeței. Strungurile mecanice depind în totalitate de starea arborelui principal — când rulmenții se degradează, toate piesele sunt afectate.

Planuri de întreținere preventivă care maximizează timpul de funcționare

Întreținerea reactivă costă mai mult decât prevenția—în timpul de nefuncționare, deșeurile și tarifele suplimentare pentru reparații de urgență. Conform Documentației de întreținere Haas CNC , programele structurate de întreținere vă permit să gestionați propriul program, în loc să fiți surprinși de evenimente neprevăzute.

Semne de avertizare pe care operatorii ar trebui să le monitorizeze zilnic:

• Sunete neobișnuite în timpul accelerării sau decelerării axului principal
• Așchii sau lichid de răcire care se acumulează în zone neașteptate
• Indicatori ai nivelului de ungere care indică stări scăzute
• Indicări ale presiunii hidraulice în afara domeniilor normale
• Hesitare sau asperitate în mișcarea axelor în timpul deplasării manuale (jogging)
• Modificări ale concentrației sau contaminării lichidului de răcire
• Variații ale presiunii de strângere a mandrinei

Intervale recomandate de întreținere pentru strunguri:

Sarcini zilnice:

• Curățați așchiile și resturile din zona de lucru și de pe capacele ghidajelor
• Verificați nivelul și concentrația lichidului de răcire
• Verificați indicatorii sistemului de ungere
• Ștergeți ghidajele și suprafețele precise expuse

Sarcini săptămânale:

• Inspectați și curățați filtrele lichidului de răcire
• Verificați nivelurile lichidului hidraulic
• Verificați starea penelor mandrinei și consistența strângerii
• Curățați buzunarele sculelor din torretă și suprafețele de indexare

Sarcini lunare:

• Ungeți componentele coletului mobil conform specificațiilor producătorului
• Inspectați modelele de temperatură ale rulmenților axului principal
• Verificați distribuția lubrifiantului pe ghidaje
• Verificați exactitatea compensării jocului axial

Sarcini trimestriale/anuale:

• Inspeție profesională a rulmenților axului principal
• Evaluarea stării șurubului cu bilă
• Spălare completă și reumplere a sistemului de răcire
• Realizarea unei copii de siguranță a controllerului și verificarea software-ului

După cum subliniază Tools Today, problemele legate de codificatoare, firele în scurtcircuit sau cele legate de controller trebuie rezolvate de tehnicieni autorizați. În mod similar, nivelarea bazei, înlocuirea șurubului cu bilă și ajustarea servomotoarelor necesită profesioniști specializați în service CNC, cu acces la software-ul de diagnostic al producătorului original de echipamente (OEM).

O strungă bine întreținută este o mașină productivă — dar chiar și o întreținere perfectă nu elimină investiția de capital necesară pentru a aduce în interiorul firmei capacitatea CNC. Înțelegerea costului real de proprietate vă ajută să decideți dacă achiziționarea echipamentului sau externalizarea fabricației servește mai bine nevoilor dumneavoastră de producție.

Considerații legate de costuri și strategii de achiziție pentru strunjirea CNC

Ați văzut avantajele în ceea ce privește productivitatea și capacitatea de precizie—dar care este, de fapt, prețul unui strung CNC? Această întrebare îi pune în dificultate pe mulți producători, deoarece prețul afișat reprezintă doar o parte a întregii povești. Conform Analizei cuprinzătoare privind costurile din partea CNC Cookbook , factorii care influențează costul mașinilor CNC variază de la dimensiunea mașinii și numărul de axe până la reputația mărcii și gradul de sofisticare al sistemului de comandă. Înțelegerea acestor variabile—precum și a cheltuielilor continue care le urmează—vă ajută să luați decizii de investiție care aduc, de fapt, un randament real.

Considerații legate de investiție care depășesc prețul de achiziție

Când vedeți un strung CNC în ofertă, prețul afișat reprezintă doar punctul de plecare. Mai mulți factori determină poziția exactă a unei mașini specifice în cadrul spectrului larg de prețuri.

Dimensiunea mașinii și volumul de lucru influențează în mod semnificativ costul. Conform CNC Cookbook, dimensiunea mașinii—de obicei măsurată ca volum de lucru (plajă de coordonate X, Y și Z)—este un factor decisiv pentru costul mașinii. Unitățile compacte de tip banc de lucru, potrivite pentru piese mici, se află la un capăt al spectrului, în timp ce mașinile de tip vertical, capabile să prelucreze arbori grei, au un preț premium.

Numărul și configurația axelor adaugă complexitate, ceea ce se corelează direct cu prețul. Un strung cu 2 axe de bază costă semnificativ mai puțin decât configurațiile cu mai multe axe. CNC Cookbook subliniază faptul că «mai multe axe fac mașina mai puternică, dar pot adăuga, de asemenea, rapid complexitate, ceea ce duce la creșterea costului». Strungurile CNC sunt adesea mai ieftine decât frezele CNC echivalente, pur și simplu pentru că operațiile de strunjire încep cu un număr mai mic de axe decât cele de frezare.

Gradul de sofisticare al controller-ului separă mașinile de nivel de intrare de echipamentele de grad industrial. Controlerele premium de la Fanuc, Siemens sau Haas oferă funcții avansate de programare, diagnoză îmbunătățită și precizie superioară—la prețuri corespunzător mai mari. Controlerul determină, în esență, ce poate face mașina și cât de precis execută aceasta.

Reputația mărcii și originea acesteia influențează atât costul inițial, cât și așteptările privind asistența pe termen lung. Conform CNC Cookbook, originea mașinii—fie din Asia (China, Coreea de Sud, Taiwan sau Japonia), Europa sau Statele Unite—afectează structurile de prețuri și rețelele de asistență disponibile.

Iată cum arată investițiile reale pentru primul an, în funcție de diferite niveluri de capacitate, pe baza datelor de referință din industrie:

Nivelul investiției	Costul echipamentului	Total primul an (cu toate costurile incluse)	Cel mai potrivit pentru
Nivel de intrare (3 axe)	$50,000-$120,000	$159,000-$286,000	Ateliere de prelucrare, producție cu volum scăzut
Calitate industrială	$100,000-$250,000	$250,000-$450,000	Producție cu volum mediu
Profesional (5 axe)	$300,000-$800,000	$480,000-$1,120,000	Aeronautică, geometrii complexe

De ce este costul total din primul an mult mai mare decât costul echipamentului? Conform analizei Rivcut, costul echipamentului reprezintă doar aproximativ 40 % din investiția totală — costurile operatorilor, cerințele privind spațiul și dotările adaugă restul de 60 %.

Calcularea costului real de proprietate pentru strungurile cu comandă numerică (CNC)

Costul proprietății asupra unui strung cu comandă numerică (CNC) depășește în mod semnificativ valoarea facturii de achiziție. Cheltuielile continue se acumulează pe întreaga durată de funcționare a mașinii, iar subestimarea acestora duce la deficite bugetare și probleme operaționale.

Dotările și consumabilele reprezintă o cheltuială continuă. Conform CNC Cookbook, ar trebui să vă planificați un buget echivalent cu suma plătită pentru mașina CNC, pentru achiziționarea tuturor celorlalte elemente necesare — dotări, dispozitive de fixare a pieselor, echipamente de inspecție și software CAM. Cel puțin, bugetați minim jumătate din costul mașinii pentru aceste componente esențiale.

Costurile de întreținere pentru strungurile CNC variază în mod obișnuit între 1.000 și 5.000 USD anual pentru întreținerea rutinieră, conform Descrierii detaliată a costurilor realizate de Machine Tool Specialties cheltuielile suplimentare pentru consumabile și actualizări software pot adăuga 10–25% la costurile totale de exploatare. CNC Cookbook recomandă alocarea unui buget anual de 8–12% din valoarea echipamentului pentru întreținerea mașinilor profesionale.

Investiția în formare influențează atât durata de lansare, cât și eficiența operațională. Formarea specializată a operatorilor CNC costă, în mod tipic, între 2.000 și 5.000 USD pe operator. Mai important, analiza Rivcut evidențiază o curbă de învățare de 12–18 luni, care duce la o pierdere de material de 40–60% și la timpuri de ciclu de 2–3 ori mai lungi comparativ cu cei ai operatorilor experimentați. Această «taxă de învățare» generează, de obicei, cheltuieli de 30.000–80.000 USD pentru material pierdut și productivitate pierdută — cheltuieli care apar rar în calculele ROI.

Consum de energie adaugă cheltuieli operaționale continue. Mașinile CNC consumă o cantitate semnificativă de energie electrică în timpul funcționării, iar motoarele mai mari ale axului principal și operațiunile înalt-viteză consumă mai multă electricitate. Optimizarea timpilor de ciclu și implementarea funcțiilor de mod de repaus pot reduce cheltuielile de energie ale mașinilor CNC cu până la 30%, conform datelor din industrie.

Cerințe privind instalațiile surprind adesea cumpărătorii care achiziționează pentru prima dată. Mașinile mai grele necesită echipe speciale pentru instalare („rigging”), configurații electrice specifice și, eventual, sisteme de aer comprimat. Convertizoarele de fază pentru atelierele casnice, controlul climatic pentru lucrări de precizie și spațiul suficient pe podea reprezintă toate costuri suplimentare care trebuie incluse în bugetul inițial.

Nou, uzat sau refurbished: Alegerea corectă

Piața pre-owned oferă oportunități semnificative de economisire, deși prețurile variază considerabil în funcție de vârstă, stare și istoricul de întreținere. Un strung CNC uzat sau un strung CNC uzat provenit de la un dealer de încredere poate conserva capitalul inițial, oferind în același timp o performanță satisfăcătoare.

La evaluarea unui strung uzat sau la parcurgerea anunțurilor de strunguri CNC de vânzare, luați în considerare următorii factori cheie de decizie:

• Istoricul documentat de întreținere: Mașinile cu înregistrări complete de service prezintă un risc mai scăzut decât cele cu un istoric necunoscut.
• Orele de funcționare ale arborelui principal și starea acestuia: Starea arborelui principal determină precizia realizabilă; rulmenții uzurați necesită înlocuire costisitoare.
• Generația controllerului: Controllerele mai vechi pot lipsi de funcții, disponibilitatea pieselor de schimb sau suportul software
• Suport disponibil: Puteți achiziționa piese de schimb? Producătorul original oferă încă suport pentru acest model?
• Verificarea preciziei: Solicitați rapoarte de testare cu bara sferică sau de calibrare laser înainte de cumpărare
• Compatibilitate electrică: Verificați dacă cerințele de tensiune și fază corespund instalației dumneavoastră
• Condiții de garanție sau garantie: Distribuitorii de încredere oferă garanții limitate chiar și pentru echipamentele folosite

Conform Machine Tool Specialties, alegerea unui strung CNC folosit poate conserva capitalul inițial, dar poate duce la nevoi sporite de întreținere pe termen scurt. În schimb, o mașină întreținută cu grijă necesită adesea un retrofit minim și oferă ani de servicii fiabile.

Alternativa externalizării: Accesarea competențelor fără risc de capital

Iată o întrebare care merită luată în considerare: are producția dumneavoastră nevoie reală de proprietatea echipamentelor CNC sau aveți nevoie doar de capacitatea de strunjire CNC?

Conform analizei strategiei de producție realizate de Rivcut, pentru volume sub 300 de piese anual, externalizarea generează, de obicei, un cost total cu 40–60 % mai mic, dacă se iau în calcul toate cheltuielile ascunse, un timp mai scurt până la lansarea pe piață și un risc redus. Punctul de echilibru pentru piese de complexitate moderată se situează la 500–800 de piese pe an, pe o perioadă de 3–4 ani.

Externalizarea strunjirii CNC elimină integral mai multe categorii de costuri:

• Investiție zero în capital: Nici o achiziție inițială a echipamentelor, în valoare de 150.000–450.000 USD
• Nici o pierdere datorată curbei de învățare: Atelierele profesionale dispun deja de operatori experimentați
• Eliminarea sarcinii întreținerii: Întreținerea echipamentelor devine responsabilitatea furnizorului
• Scalabilitate imediată: Fluctuațiile de volum nu necesită achiziționarea unor echipamente suplimentare
• Acces la Expertiză: Suportul pentru DFM (Design for Manufacturing – Proiectare pentru fabricație) previne redesignurile costisitoare

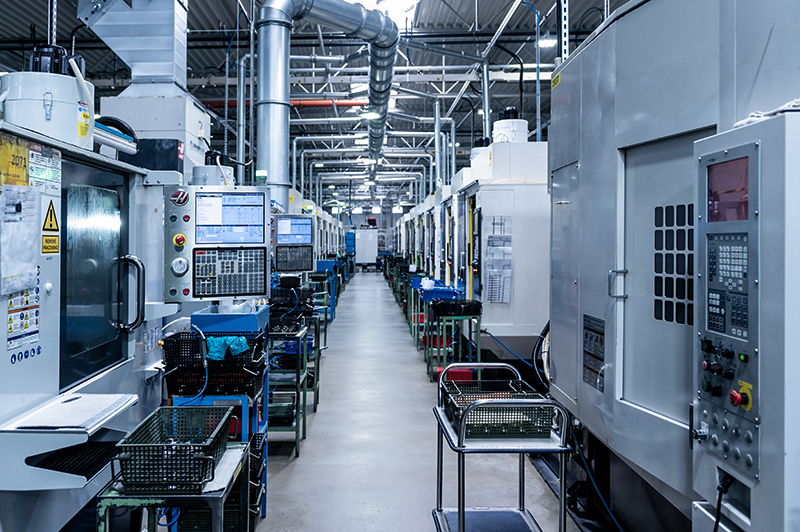

Atelierele profesionale livrează piese în 1–3 zile, comparativ cu săptămânile sau lunile necesare pentru punerea în funcțiune a capacităților interne. Pentru prototipare sau producție cu termene limită stricte, acest avantaj de viteză justifică adesea prețuri superioare pe piesă, permițând cicluri mai rapide de dezvoltare a produselor.

Pentru aplicațiile auto care impun standarde stricte de calitate, furnizorii certificați IATF 16949, precum Shaoyi Metal Technology, oferă o soluție alternativă: accesul la capacitățile de strunjire CNC de precizie prin fabricație externalizată, în locul investiției în echipamente capital. Cu timpi de livrare de doar o zi lucrătoare și cu Controlul Statistic al Proceselor (SPC) care asigură o calitate constantă, producătorii pot trece ușor de la prototiparea rapidă la producția de masă pentru ansamblurile de caroserie și componentele metalice personalizate, fără cheltuielile suplimentare legate de deținerea echipamentelor. Explorați soluțiile de prelucrare CNC externalizată la Serviciile de prelucrare automotive ale lui Shaoyi .

Indiferent dacă vă orientați spre achiziționarea echipamentelor sau către parteneriate de producție, înțelegerea imaginii complete a costurilor — investiția inițială, cheltuielile curente, costurile ascunse și alternativele — asigură faptul că decizia dvs. sprijină succesul operațional pe termen lung, nu creează presiuni financiare.

Următorii pași în fabricarea strungurilor CNC

Ați explorat ce este tehnologia strungurilor CNC, ați analizat componentele mașinilor, ați comparat configurațiile și ați calculat costurile — ce urmează? Calea de urmat depinde în totalitate de situația dvs. specifică: volumele de producție, complexitatea pieselor, cerințele de calitate și constrângerile de termen. Indiferent dacă sunteți un pasionat care explorează strunjirea de precizie, un atelier de prelucrare care își extinde capacitățile sau un producător industrial care-și scalează operațiunile, următorii pași trebuie să corespundă nevoilor reale, nu achizițiilor aspiraționale de echipamente.

Elaborarea strategiei dvs. de strunjire CNC pentru succes

Înainte de a aloca capital sau de a semna contracte cu furnizori, răspundeți la patru întrebări esențiale care determină abordarea potrivită pentru operațiunea dumneavoastră.

Care sunt cerințele dumneavoastră de volum? Așa cum rezultă din analiza noastră de costuri, punctul de echilibru pentru strunjirea CNC internă se situează, de obicei, între 500 și 800 de piese pe an, pe o perioadă de 3–4 ani. Sub acest prag, externalizarea generează, în general, economii mai mari. Deasupra lui, proprietatea asupra echipamentelor devine din ce în ce mai avantajoasă—cu presupunerea că dețineți experții necesari pentru a le exploata eficient.

Cât de complexe sunt piesele dumneavoastră? Componentele cilindrice simple se pretează mașinilor de strung CNC cu două axe, în timp ce piesele care necesită operații de frezare, găurire excentrică sau unghiuri compuse necesită configurații cu mai multe axe sau capacități combinate de frezare-strunjire. Alegerea unui echipament nepotrivit pentru cerințele pieselor duce fie la cheltuieli inutile pentru capacități suplimentare, fie la incapacitatea de a produce piesele necesare.

Ce standarde de calitate trebuie să îndepliniți? Conform ghidului de certificare al American Micro Industries, profesioniștii și procesele certificate susțin precizia și consistența pe care le impune fabricarea modernă. Pentru aplicațiile din domeniul automotive, certificarea IATF 16949 stabilește standardul global pentru managementul calității, combinând principiile ISO 9001 cu cerințele specifice sectorului privind îmbunătățirea continuă și prevenirea defectelor. Fabricarea dispozitivelor medicale necesită conformitatea cu ISO 13485, în timp ce industria aerospațială impune certificarea AS9100.

Cât de repede aveți nevoie de capacitate de producție? Dezvoltarea expertizei interne necesită 12–18 luni pentru a atinge un nivel eficient de funcționare, conform benchmark-urilor din industrie. Externalizarea către furnizori stabiliți oferă acces imediat la o capacitate de producție operabilă — adesea cu termene de livrare exprimate în zile, nu în luni.

Următorii pași către excelenta în fabricarea de precizie

Drumul dumneavoastră înainte variază în funcție de contextul operațional. Mai jos găsiți orientări practice adaptate fiecărui scenariu.

Pentru pasionați și creatori:

• Începeți cu unități de strunguri CNC de birou în intervalul de preț 3.000–15.000 USD pentru a învăța noțiunile de bază fără un risc financiar major
• Concentrați-vă inițial pe aluminiu și alamă — materiale ușor de prelucrat, care vă oferă încredere înainte de a aborda oțelul sau oțelul inoxidabil
• Investiți în instruirea privind software-ul CAM înainte de achiziționarea echipamentului; abilitățile de programare sunt mai importante decât sofisticarea mașinii
• Alăturați-vă comunităților online și spațiilor de tip makerspace locale pentru a accelera procesul de învățare și a avea acces la resurse partajate
• Luați în considerare, mai întâi, experiența cu strungurile manuale pentru a înțelege principiile strunjirii înainte de a adăuga complexitatea CNC

Pentru atelierele de producție care își extind capacitățile:

• Evaluați mixul actual de comenzi pentru a identifica piesele care ar beneficia cel mai mult de capacitatea de strunjire CNC
• Luați în considerare achiziționarea de echipamente folosite sau recondiționate de la distribuitori de încredere, pentru a reduce investiția inițială în timp ce testați cererea de piață
• Calculați ROI-ul real, inclusiv costurile de instruire a operatorilor, investiția în scule și impactul asupra productivității datorat perioadei de învățare de 12–18 luni
• Dezvoltați relații cu furnizorii de servicii pentru strunguri industriale, pentru a asigura capacitate suplimentară în perioadele de nefuncționare a echipamentelor sau de creștere bruscă a cererii
• Obțineți certificate relevante — cel puțin ISO 9001 — pentru a avea acces la clienți care solicită sisteme documentate de calitate

Pentru producătorii de bunuri destinate fabricării:

• Efectuați o analiză „fabricare versus achiziție” pentru fiecare familie de piese, luând în considerare costul total de deținere, nu doar prețurile pe piesă
• Pentru aplicații auto, acordați prioritate furnizorilor care dețin certificarea IATF 16949 și care au implementat în mod demonstrabil Controlul Statistic al Proceselor (SPC)
• Stabiliți strategii de dublă sursă care să echilibreze capacitatea internă cu parteneri externi calificați, pentru a face față vârfurilor de producție
• Investiți în automatizare — alimentatoare cu bare, dispozitive de prindere a pieselor și capacitate de funcționare fără operator — pentru a maximiza gradul de utilizare a echipamentelor
• Implementați programe de întreținere preventivă care să protejeze investiția de capital și să asigure o calitate constantă

Aplicarea tehnologiei mașinilor-unelte cu comandă numerică (CNC) acoperă practic toate sectoarele de producție, dar succesul depinde de potrivirea abordării dvs. cu nevoile reale. Ce valoare are capacitatea unei mașini-unelte CNC dacă plătiți pentru funcționalități pe care nu le veți folosi niciodată? În schimb, subinvestiția în echipamente sau în relațiile cu furnizorii generează probleme de calitate care afectează relațiile cu clienții.

Pentru cititorii care doresc capacitate de producție imediată fără investiții de capital, partenerii de producție certificați oferă o alternativă atrăgătoare. Serviciile de prelucrare CNC de precizie ale companiei Shaoyi Metal Technology se adaptează fără probleme de la prototipare rapidă până la producție în masă, fiind susținute de certificarea IATF 16949 și de un control statistic riguros al proceselor. Indiferent dacă aveți nevoie de ansambluri complexe de caroserie sau de componente metalice personalizate, facilitățile lor livrează piese cu toleranțe ridicate, cu termene de livrare de la o singură zi lucrătoare. Explorați soluții fiabile de producție la Serviciile de prelucrare automotive ale lui Shaoyi .

Diferența de productivitate dintre strunjirea manuală și strunjirea cu CNC este reală — dar la fel de reală este și diferența dintre deciziile strategice privind echipamentele și achizițiile impulsive. Înarmat cu cunoștințele obținute din acest ghid, sunteți pregătit să luați decizii care oferă un avantaj competitiv autentic, nu doar lecții costisitoare. Care este următorul pas? Definiți clar cerințele dumneavoastră, evaluați obiectiv opțiunile disponibile și avansați cu încredere către excelenta în fabricarea de precizie.

Întrebări frecvente despre strunjirea cu CNC

1. Ce este strunjirea cu CNC?

Strunjirea cu CNC este un proces de prelucrare prin așchiere în care comanda numerică computerizată (CNC) conduce sculele de tăiere pentru a îndepărta materialul dintr-o piesă în rotație. Spre deosebire de strunjirea manuală, care se bazează pe abilitățile operatorului, strungurile cu CNC urmează instrucțiuni programate în limbaj G-code pentru a crea forme cilindrice, conice și elicoidale cu o precizie de până la ±0,005 mm. Această tehnologie stă la baza producției esențiale din industria auto, aeronautică și a dispozitivelor medicale.

2. Ce este strunjirea în prelucrarea prin așchiere?

Strunjirea se referă la prelucrarea prin așchiere rotativă, în care piesa de prelucrat se rotește, iar sculele de tăiere rămân fixe pentru a-i modela forma. Operațiile includ strunjirea (reducerea diametrului), fațetarea (crearea unor suprafețe plane), canelarea, filetarea și alezarea. Strunjirea CNC automatizează aceste operațiuni prin programare digitală, eliminând variabilitatea umană și permițând realizarea unor geometrii complexe, imposibil de obținut cu tehnici manuale.

3. Care este diferența dintre strunjirea CNC și frezarea CNC?

Strungurile CNC rotesc piesa de prelucrat, în timp ce sculele de tăiere rămân fixe, fiind astfel ideale pentru piese cilindrice, cum ar fi arborele și bucșele. Frezele CNC rotesc scula de tăiere, iar piesa de prelucrat rămâne fixă, excelând în realizarea unor geometrii prismatice cu suprafețe plane și degajări. Mașinile combinată frezare-strunjire (mill-turn) integrează ambele capacități pentru piese complexe care necesită atât operații de strunjire, cât și de frezare, într-o singură montare.

4. Cât costă o mașină-strung CNC?

Prețurile strungurilor CNC variază de la 50.000 USD–120.000 USD pentru mașinile de intrare în domeniu cu 3 axe până la 300.000 USD–800.000 USD pentru configurațiile profesionale cu 5 axe. Totuși, costurile totale din primul an, inclusiv sculele, instruirea și cerințele privind spațiul de producție, pot ajunge la 1,5–2 ori prețul echipamentului. Pentru producătorii care realizează sub 500 de piese anual, externalizarea către furnizori certificați IATF 16949 oferă adesea un cost total cu 40–60 % mai mic.

5. Ce materiale pot fi prelucrate pe un strung CNC?

Strungurile CNC prelucrează metale, inclusiv aluminiu (cu viteze de așchiere cele mai mari), oțel, oțel inoxidabil, titan, alamă și bronz. Plasticele inginerești, cum ar fi Delrin și PEEK, necesită scule ascuțite pentru a preveni topirea. Fiecare material necesită parametri specifici de așchiere: aluminiul permite viteze de 200–400 m/min, în timp ce titanul necesită doar 60–90 m/min din cauza concentrării căldurii la muchia de așchiere.
