Înțelegerea prelucrării CNC prin aplicații din lumea reală

Ce înseamnă CNC? Dacă v-ați întrebat vreodată cum sunt fabricate componente complexe din metal sau plastic cu o precizie aproape perfectă, răspunsul se află în tehnologia de comandă numerică computerizată. definiția CNC se referă la operarea computerizată a uneltelor de prelucrare care execută comenzi preprogramate pentru tăierea, modelarea și crearea pieselor — fără intervenție manuală din partea unui operator.

Înțelegerea exemplelor reale de utilizare a mașinilor CNC nu este doar o curiozitate academică. Pentru oricine își începe cariera în domeniul fabricației, ingineriei sau producției, stăpânirea modului în care aceste mașini transformă proiectele digitale în componente tangibile reprezintă o cunoaștere esențială, care diferențiază începătorii de profesioniștii experimentați.

De la proiectarea digitală la piesa fizică

Imaginați-vă că începeți cu nimic altceva decât o schemă digitală pe ecranul dumneavoastră. Prin prelucrarea cu mașini cu comandă numerică (CNC), această idee virtuală devine o realitate prelucrată cu precizie. Iată cum are loc această transformare:

• Crearea fișierului CAD: Proiectanții modelează fiecare detaliu — dimensiuni, curbe, găuri și unghiuri — folosind programe de proiectare asistată de calculator (CAD).
• Traducerea în CAM: Software-ul de fabricație asistată de calculator (CAM) convertește proiectul în cod G, «rețeta» care indică mașinilor exact ce trebuie să facă.

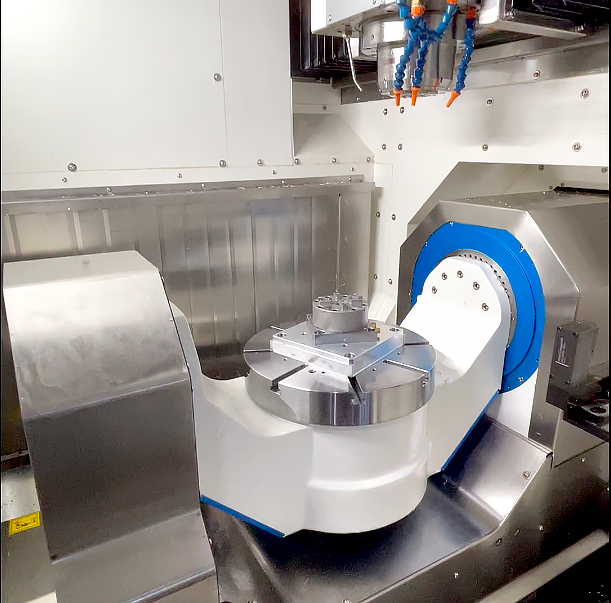

• Execuția de către mașină: Mașina CNC urmează instrucțiunile programate, controlând sculele de tăiere, vitezele axului principal și poziționarea materialului cu o precizie remarcabilă.

Acronomul CNC reprezintă o tehnologie care a transformat fundamental industria fabricației. Astfel, experții din industrie mașinile CNC interpretează două limbaje principale de programare: codul G controlează mișcările geometrice — unde și cât de repede se deplasează sculele — în timp ce codul M gestionează funcțiile operaționale, cum ar fi activarea axului principal și sistemele de răcire.

De ce exemplele CNC sunt importante pentru fabricația modernă

Iată provocarea cu care se confruntă mulți elevi: există numeroase resurse care explică ce sunt mașinile CNC, iar altele intră în detaliu în teoria programării. Dar găsirea unor exemple practice, cu comentarii explicative, care să lege tipurile de mașini de aplicațiile reale de programare? Aceasta este, surprinzător de dificil de găsit într-o singură resursă.

Acest articol acoperă această lacună. Veți descoperi:

• Comentarii liniuță cu liniuță ale codului, care explică nu doar ce să fac? ce face fiecare comandă, ci și dE CE de ce este structurată astfel
• Exemple practice organizate după tipul de aplicație — găurire, frezare, strunjire și conturare
• Context specific industriei, care arată cum se aplică aceste programe în domeniile fabricației auto, aeronautice și medicale

Exemplele evoluează de la complexitatea de bază la cea intermediară, oferindu-vă un traseu clar de învățare. Indiferent dacă modificați programe existente sau scrieți cod original de la zero, înțelegerea acestor concepte fundamentale vă va accelera parcursul de la începător curios la programator CNC sigur pe sine.

Noțiuni fundamentale despre G-Code și M-Code explicate

Înainte de a intra în exemple complete de prelucrare CNC, trebuie să înțelegeți blocurile de construcție care fac ca orice program să funcționeze. Gândiți-vă la codul G și la codul M ca la vocabularul prelucrării CNC — fără a stăpâni aceste comenzi fundamentale, citirea sau scrierea oricărui program devine aproape imposibilă.

Ce înseamnă, deci, CNC în termeni practici de programare? Înseamnă că mașina dvs. interpretează coduri alfanumerice specifice pentru a executa mișcări și operații precise. Codul G gestionează geometria — unde se deplasează sculele și cu ce viteză — în timp ce codul M controlează funcțiile mașinii, cum ar fi rotația arborelui principal și fluxul lichidului de răcire. Împreună, ele formează limbajul complet pe care îl reprezintă sigla CNC în acțiune.

Comenzi esențiale G-code pe care orice programator trebuie să le cunoască

Codurile G definesc mișcarea și poziționarea. Astfel, CNC Cookbook explică , litera „G” provine de la Geometry (geometrie), ceea ce înseamnă că aceste comenzi indică mașinii cum și unde să se deplaseze. Tabelul de mai jos acoperă comenzile pe care le veți întâlni în mod repetat în toate exemplele CNC:

G-code	Categorie	Funcție	Aplicație tipică
G00	Mişcare	Poziționare rapidă — deplasează scula la viteza maximă fără a efectua tăierea	Repoziționare între tăieturi, revenire la poziții sigure
G01	Mişcare	Interpolare liniară — deplasare în linie dreaptă la viteza de avans programată	Tăieturi rectilinii, frezare frontală, frezare de canale
G02	Mişcare	Interpolare circulară în sens orar la viteza de avans	Prelucrare a buzunarelor circulare, contururi arcuite, colțuri rotunjite
G03	Mişcare	Interpolare circulară în sens antiorar la viteza de avans	Arce în sens antiorar, raze interne, profiluri curbe
G17	Coordonată	Selectarea planului X-Y	Operații standard de frezare pe suprafețe orizontale
G18	Coordonată	Selectați planul X-Z	Operații de strunjire, prelucrare verticală pe fețele laterale
G19	Coordonată	Selectați planul Y-Z	Prelucrare pe pereții laterali verticali
G20	Coordonată	Coordonatele programului în inch	Sisteme de măsurare imperiale (folosite în mod obișnuit în atelierele din SUA)
G21	Coordonată	Coordonatele programului în milimetri	Sisteme de măsurare metrice (standard internațional)
G28	Mişcare	Revenire la poziția inițială a mașinii	Schimbarea sigură a sculelor, poziționarea la începutul/sfârșitul programului
G40	Compensare	Anularea compensării razei sculei	Resetare după realizarea profilurilor, finalizare program
G41	Compensare	Compensare sculă stânga	Frezare în avans pentru profiluri exterioare
G42	Compensare	Compensare sculă dreapta	Frezare convențională, profiluri interioare de tip buzunar
G90	Coordonată	Poziționare absolută — coordonatele se referă la originea mașinii	Programare standard majoritară, poziționare previzibilă
G91	Coordonată	Poziționare incrementală — coordonatele se referă la poziția curentă	Modele repetitive, subprograme, operații de tip pas-cu-pas și repetare

Înțelegerea diferenței dintre G90 și G91 este esențială. În cazul poziționării absolute (G90), fiecare coordonată programată se referă la același punct zero fix. În cazul poziționării incrementale (G91), fiecare deplasare este relativă față de poziția actuală a sculei. Confundarea acestor două moduri duce la erori de poziționare care pot distruge piesele — sau chiar mai rău.

Funcții M-Code care controlează operațiunile mașinii

Deși căutarea expresiei «cnc meaning urban» sau verificarea «urban dictionary cnc» ar putea returna rezultate nelegate de domeniu, în domeniul fabricației, codurile M au semnificații foarte specifice. Aceste comenzi controlează toate funcțiile mașinii, în afara mișcării sculei. Conform Documentației Fanuc , constructorii scriu coduri M pentru a gestiona funcții precum sensul de rotație al arborelui principal și schimbarea sculelor.

Iată codurile M esențiale pe care le veți întâlni în practic aproape orice program:

• M00 – Oprire program (obligatorie): Întrerupe execuția până când operatorul apasă butonul de pornire a ciclului. Se utilizează în punctele de inspecție sau pentru intervenții manuale.
• M03 – Arbore principal în sens orar: Activează rotația arborelui principal în direcția standard de așchiere pentru majoritatea operațiilor.
• M04 – Arbore principal în sens antiorar: Inversează direcția arborelui principal pentru sculele cu filet stâng sau pentru anumite operații de filetare.
• M05 – Oprire arbore principal: Întrerupe rotația arborelui principal înainte de schimbarea sculei sau la finalul programului.
• M06 – Schimbare sculă: Comandă mașinii să treacă la următoarea sculă programată.
• M08 – Răcire cu jet masiv: Activează fluxul de lichid de răcire pentru gestionarea căldurii și evacuarea așchiilor în timpul așchierii.
• M09 – Întrerupere răcire: Întrerupe fluxul de lichid de răcire, de obicei înainte de schimbarea sculei sau la finalizarea programului.
• M30 – Final program și reîntoarcere: Încheie programul și resetează poziția la început pentru următorul ciclu.

Observați secvența logică pe care aceste coduri o urmăresc în programele reale. În mod obișnuit, veți vedea M06 (schimbare sculă), urmat de M03 (pornire axă principală), apoi M08 (pornire răcitor) înainte de începerea prelucrării. La final, secvența se inversează: M09 (oprire răcitor), M05 (oprire axă principală), apoi M30 (sfârșit program). Acest model apare în mod constant în exemplele CNC, deoarece asigură un comportament sigur și previzibil al mașinii.

Stăpânirea acestor noțiuni fundamentale înseamnă că nu veți copia doar mecanic codul, ci veți înțelege motivul existenței fiecărei linii și modul în care puteți modifica programele cu încredere. Cu această bază consolidată, exemplele comentate de frezare și strunjire care urmează vor avea mult mai mult sens.

Exemple de programe CNC pentru frezare, cu comentarii detaliate

Acum că ați înțeles codurile G fundamentale și codurile M, să vedem cum funcționează împreună în programe complete. Citirea comenzilor izolate este un lucru — înțelegerea modului în care acestea se combină pentru a genera operații funcționale de prelucrare este locul unde are loc învățarea reală.

Ce înseamnă CNC în termeni practici devine mai clar atunci când examinați codul efectiv. Aceste exemple CNC demonstrează fluxul logic urmat de programatori, de la inițializarea siguranței până la operațiunile de așchiere și încheierea curată a programului. Mai important încă, veți înțelege dE CE de ce există fiecare linie — nu doar ce face aceasta.

Program de frezare frontală cu comentarii complete

Frezarea frontală elimină materialul de pe suprafața superioară a unei piese de prelucrat, obținând o finisare plană și netedă. Această operațiune este fundamentală — veți întâlni-o într-o multitudine de scenarii CNC în care piesele necesită suprafețe de referință precise înainte de alte operațiuni de prelucrare.

Iată un program complet de frezare frontală, cu explicații linie cu linie:

O1001 (PROGRAM FREZARE FRONTALĂ)

Numărul și descrierea programului: Fiecare program începe cu un simbol „O”, urmat de un număr unic. Textul dintre paranteze este un comentariu — mașinile îl ignoră, dar operatorii se bazează pe el pentru identificarea rapidă. Denumiți întotdeauna programele în mod descriptiv.

G21 G17 G40 G49 G80 G90

Linie de siguranță: Această linie critică de inițializare resetează stările modale și stabilește un comportament previzibil. Iată ce realizează fiecare cod:

• G21: Setează unitățile în milimetri (folosiți G20 pentru inch)
• G17: Selectează planul X-Y pentru interpolare circulară
• G40: Anulează orice compensare activă a sculei
• G49: Anulează compensarea lungimii sculei
• G80: Anulează orice ciclu predefinit activ
• G90: Activează modul de poziționare absolută

De ce includeți coduri care ar putea fi deja inactive? Pentru că nu știți niciodată în ce stare a lăsat programul anterior mașina. Această abordare „cu centură și bretele” previne coliziunile cauzate de comenzile modale rămase active.

T01 M06 (FREZĂ DE FAȚĂ DE 50 MM)

Apelarea și schimbarea sculei: T01 selectează scula cu numărul unu din magazin. M06 execută schimbarea fizică a sculei. Comentariul identifică scula — esențial pentru operatorii care verifică corectitudinea configurării.

G54

Sistemul de coordonate ale piesei: G54 activează prima compensare pentru piesă, indicând mașinii unde este situat punctul zero al piesei dvs. Fără această comandă, coordonatele se referă la punctul de origine al mașinii, nu la piesa de prelucrat.

S1200 M03

Activarea arborelui principal: S1200 setează viteza axului la 1200 rpm. M03 pornește rotația în sens orar. Observați că axul începe să se apropie de piesa de prelucrat înainte —nu vă scufundați niciodată în material cu un sculeț staționar.

G43 H01 Z50,0

Compensarea lungimii sculei: Această linie este esențială pentru funcționarea sigură. G43 activează compensarea lungimii sculei, H01 face referire la valoarea de decalaj stocată pentru scula nr. 1, iar Z50,0 poziționează scula la 50 mm deasupra piesei. De ce se folosește G43? Pentru că diferitele scule au lungimi diferite. Fără această compensare, mașina presupune că toate sculele sunt identice — ceea ce poate duce la coliziuni sau la tăiere în aer.

G00 X-30,0 Y0,0

Poziționare Rapidă: G00 deplasează scula cu viteza maximă până la poziția de pornire. Scula se apropie din exteriorul piesei de prelucrat (X-30,0 o plasează la 30 mm dincolo de marginea piesei) pentru a asigura o intrare curată.

M08

Activarea lichidului de răcire: Lichidul de răcire sub presiune se activează după poziționare, dar înainte tăierea începe. Activarea prea timpurie a lichidului de răcire duce la risipă de fluid și la crearea unei mizerii; activarea în timpul tăierii implică riscul unui șoc termic asupra sculei.

G00 Z2.0

Înălțime de apropiere: Coborâre rapidă la 2 mm deasupra suprafeței. Această poziție intermediară permite ca mișcarea ulterioară de avans să pătrundă în material în mod uniform.

G01 Z-2.0 F150

Tăiere prin coborâre: G01 execută o mișcare liniară controlată cu o viteză de avans de 150 mm/min, realizând o adâncime de tăiere de 2 mm în material. Viteza mai redusă de avans previne șocul sculei în momentul angajării inițiale.

G01 X130.0 F800

Trecere de frezare frontală: Uneltele se deplasează pe piesa de prelucrat cu o viteză de 800 mm/min, îndepărtând materialul pe parcurs. Viteza mai mare de avans este adecvată după ce uneltele sunt complet angrenate.

G00 Z50.0

Retragere: Retragere rapidă la înălțimea sigură după finalizarea trecerii.

M09

Oprirea răcitorului: Oprire a fluxului de răcitor înainte de repositionare sau încheierea programului.

G28 G91 Z0

Returnare la poziția de referință: G28 trimite axa Z la poziția de referință a mașinii. G91 face ca această mișcare să fie incrementală (din poziția curentă), evitând astfel traiectorii neașteptate.

M05

Oprirea arborelui principal: Oprire a rotației axului după retragerea în poziția sigură.

M30

Sfârșitul programului: Termină execuția și reîncarcă programul pentru următorul ciclu.

Exemplu de frezare în buzunar pentru cavități dreptunghiulare

Frezarea în buzunar creează cavități închise — gândiți-vă la o carcasă pentru smartphone sau la o consolă de montare cu zone îngropate. Această operațiune necesită mai multe treceri cu adâncime redusă (step-down), deoarece eliminarea unei cantități prea mari de material dintr-o singură dată suprasolicită scula și generează căldură excesivă.

Programul următor frezează un buzunar dreptunghiular de 60 mm × 40 mm, cu adâncimea de 12 mm, utilizând treceri cu adâncime de 4 mm:

O1002 (BUZUNAR DREPTUNGHIULAR)

G21 G17 G40 G49 G80 G90

T02 M06 (FREZĂ DE CAP DE 16 MM)

G54

S2000 M03

G43 H02 Z50.0

G00 X10.0 Y10.0

Poziția de pornire: Uneltele se poziționează în colțul degajării. În definițiile CNC ale punctelor de pornire ale degajărilor, programatorii încep, de obicei, din colțul stânga-jos și lucrează către exterior.

M08

G00 Z2.0

G01 Z-4.0 F100

Prima trecere la adâncime: Uneltele pătrund la o adâncime de 4 mm — o treime din adâncimea totală a degajării. Efectuarea unor treceri de 4 mm cu o freză cilindrică de 16 mm respectă regula generală: adâncimea de așchiere nu trebuie să depășească un sfert până la jumătate din diametrul sculei.

G01 X50.0 F600

G01 Y30.0

G01 X10.0

G01 Y10.0

Conturul degajării: Aceste patru linii trasează conturul dreptunghiular. Scula urmează o traiectorie în sens orar, care, pentru această configurație, asigură frezarea convențională (sensul de rotație al sculei se opune sensului de avans). Unii programatori preferă frezarea în sens ascendent pentru o finisare mai bună a suprafeței; alegerea sensului depinde de material și de rigiditatea mașinii.

G00 Z2.0

G01 Z-8.0 F100

A doua trecere la adâncime: Retragere, repoziționare și coborâre până la adâncimea totală de 8 mm.

G01 X50.0 F600

G01 Y30.0

G01 X10.0

G01 Y10.0

G00 Z2.0

G01 Z-12.0 F100

Trecerea finală la adâncime: A treia trecere atinge adâncimea completă de 12 mm, finalizând realizarea cavității.

G01 X50.0 F600

G01 Y30.0

G01 X10.0

G01 Y10.0

G00 Z50.0

M09

G28 G91 Z0

M05

M30

Observați structura repetitivă? În practică, programatorii folosesc frecvent subprograme sau bucle pentru a evita scrierea repetată a unor treceri identice. Totuși, înțelegerea variantei extinse ajută începătorii să înțeleagă ce se întâmplă, de fapt, la fiecare nivel de adâncime.

Aceste scenarii CNC annotate demonstrează modul în care cunoștințele teoretice se transformă în programe funcționale. Când explorați idei de joc de rol CNC pentru practică, începeți prin modificarea acestor exemple — schimbați dimensiunile, ajustați vitezele de avans sau adăugați treceri suplimentare. Experimentarea practică cu software-ul de simulare consolidează încrederea înainte de rularea codului pe mașinile reale.

După ce au fost acoperite noțiunile fundamentale ale frezării, operațiunile de strunjire introduc convenții de programare diferite — unde axa X reprezintă diametrul, nu poziția liniară, iar geometria cilindrică necesită abordări specifice.

Ghid pas cu pas pentru strunjirea CNC și programarea strungurilor

Trecerea de la frezare la strunjire necesită o schimbare de perspectivă. Mașina are un aspect diferit, piesa de prelucrat se rotește în locul sculei, iar — cel mai important — sistemul de coordonate urmează convenții complet diferite. Înțelegerea acestor diferențe este esențială înainte de analizarea exemplelor reale de programare pentru strunguri.

Care este rolul jocului de rol CNC între programarea de frezare și strunjire? În esență, deși ambele folosesc principiile fundamentale ale codului G, strunjirea inversează mai multe ipoteze. Axă X nu mai reprezintă deplasarea orizontală — ea definește diametrul. Axă Z rulează paralel cu axul principal, controlând mișcarea longitudinală de-a lungul piesei. Dacă nu înțelegeți corect aceste convenții, veți programa o piesă de două ori mai mare decât cea intenționată sau veți provoca o coliziune cu mandrina.

Diferențele cheie dintre programarea de frezare și cea de strunjire

Înainte de a intra în cod, trebuie să înțelegeți cum se diferențiază programarea pe strung de ceea ce ați învățat la frezare:

• Axă X reprezintă diametrul: Când programați X20.0 pe un strung, specificați un diametru de 20 mm — nu o distanță de 20 mm față de centru. Unele mașini funcționează în modul de rază, dar modul de diametru este mai frecvent . Verificați întotdeauna în ce mod funcționează mașina dumneavoastră.
• Axă Z este longitudinală: Z rulează paralel cu axa de simetrie a arborelui principal. Z negativ se deplasează către mandrină; Z pozitiv se deplasează către contravârful. Această orientare influențează modul în care vă imaginați traiectoriile sculelor.
• Fără M06 pentru schimbarea sculelor: Spre deosebire de freze, majoritatea strungurilor execută schimbarea sculelor imediat ce apare cuvântul T. Formatul include adesea codificarea compensării uzurii (de exemplu, T0101 selectează scula 1 cu compensarea uzurii 1).
• Simplitatea pe două axe: Strungurile de bază folosesc doar axele X și Z. Puteți ignora complet axa Y — nu o includeți deloc în programe.
• Selectarea planului G18: Operațiunile de strunjire au loc în planul X-Z, astfel încât G18 este standard, spre deosebire de G17, utilizat la frezare.
• Compensarea razelor vârfului sculei: Strungurile folosesc G41/G42 într-un mod diferit, luând în considerare raza vârfului plăcuței la profilarea suprafețelor curbe.

Aceste diferențe înseamnă că nu puteți copia pur și simplu logica frezării în programele de strunjire. Sistemul de coordonate și comportamentul mașinii necesită o abordare nouă.

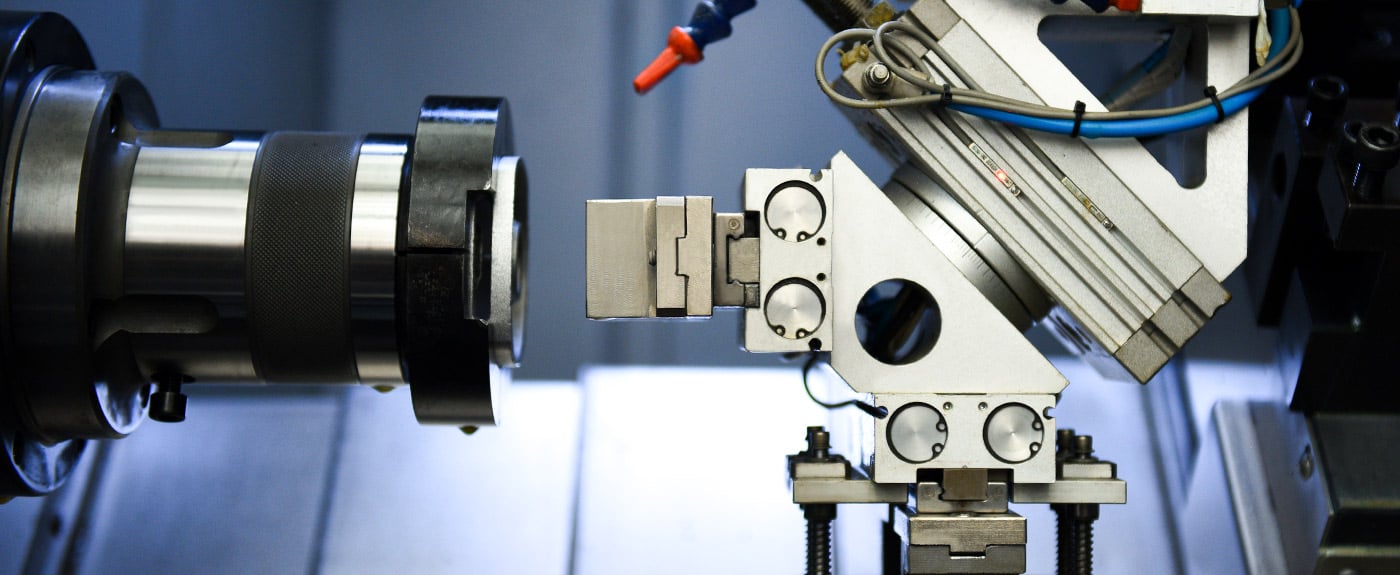

Program de strunjire exterioară pentru piese cilindrice

Acest program complet demonstrează operațiile de fațetare, strunjire de degroșare și strunjire de finisare pe o piesă cilindrică. Fiecare secțiune se construiește logic, începând cu inițializarea și terminând cu retragerea finală.

O2001 (EXEMPLU DE STRUNJIRE EXTERIOARĂ)

Identificarea programului: Denumirea clară ajută operatorii să identifice repede lucrarea.

G18 G21 G40 G80 G99

Inițializare de siguranță: G18 selectează planul X-Z pentru strunjire. G21 stabilește unitățile în milimetri. G40 anulează compensarea vârfului sculei. G80 anulează ciclurile predefinite. G99 setează modul de avans pe rotație — esențial pentru strunjire, unde o încărcătură constantă a așchiilor este importantă indiferent de diametru.

T0101

Selecție Unelte: Această instrucțiune apelează scula 1 cu compensarea de uzură 1. Turela strungului se poziționează imediat — nu este necesară comanda M06. Utilizarea unor compensări de uzură separate pentru fiecare caracteristică permite ajustarea fină a toleranțelor în mod independent.

G54

Sistemul de coordonate ale piesei: Stabilește partea zero, de obicei la fața finită de pe axul arborelui principal.

G50 S2500

Viteza maximă a arborelui principal: G50 limitează turația la 2500 rpm, prevenind viteze periculoase în timpul prelucrării diametrelor mici, atunci când este activă funcția de viteză constantă de suprafață.

G96 S200 M03

Viteză constantă de suprafață: G96 menține 200 de metri pe minut în punctul de așchiere. Pe măsură ce diametrul scade, turația crește automat — optimizând durata de viață a sculei și calitatea finisării suprafeței. M03 pornește rotația arborelui principal în sens orar (din perspectiva operatorului, mandrina se rotește spre dvs.).

G00 X52.0 Z2.0

Apropiere rapidă: Poziționează scula în afara diametrului brut de 50 mm, la 2 mm de față. Apropierea trebuie întotdeauna făcută dintr-o poziție sigură.

M08

Lichid de răcire activat: Se activează înainte de începerea tăierii.

G01 X-1,6 F0,15

Trecere de față: Avans pe față de 0,15 mm pe rotație. Valoarea X-1,6 — ușor peste centrul piesei — asigură curățarea completă a feței. Această valoare negativă X este posibilă deoarece scula trece prin linia centrală.

G00 Z1,0

G00 X50,0

Repoziționare pentru strunjire: Se retrage pe axa Z, apoi avansează rapid la diametrul de pornire pentru strunjirea de degroșare.

G01 Z-45,0 F0,25

Trecere de strunjire grosolană: Avans pe axa Z de 0,25 mm/rot, strunjind diametrul de 50 mm până la lungimea de 45 mm.

G00 X52.0

G00 Z1,0

G00 X48.0

G01 Z-45,0 F0,25

A doua trecere de strunjire grosolană: Se coboară cu 2 mm în diametru și se repetă operația. Mai multe treceri îndepărtează treptat materialul, fără a suprasolicita scula.

G00 X50,0

G00 Z1,0

G42 X46.0

Trecere de finisare cu compensare: G42 activează compensarea razelor vârfului sculei pe partea dreaptă. Aceasta ține cont de vârful curb al plăcuței atunci când urmărește traiectoria programată, asigurând astfel ca diametrul final să corespundă exact specificațiilor.

G01 Z0 F0.08

G01 Z-45,0

G01 X50,0

G40

Profil complet și anulare compensare: Avansul mai lent de 0,08 mm/rot îmbunătățește calitatea suprafeței. G40 anulează compensarea înainte de retragere.

G00 X100,0 Z50,0

M09

M05

M30

Secvență de finalizare a programului: Se retrage în poziția sigură, oprește răcirea și arborele principal și încheie programul.

Parcurgere cod operațiune filetare

Filetarea reprezintă una dintre cele mai sofisticate operațiuni din strunjirea CNC. Ciclul predefinit G76 gestionează complexitatea mai multor treceri, a gestionării adâncimii și a sincronizării dintre rotația arborelui principal și avansul sculei.

Conform Ghidul de filetare al CNC Cookbook ciclul G76 reglează dinamic adâncimea de așchiere la fiecare trecere pentru a egaliza volumul de material îndepărtat — compensând forma filetului triunghiular, care angrenează un volum tot mai mare de material pe măsură ce adâncimea crește.

Iată un exemplu de filetare pentru realizarea unui filet exterior de 20 mm × pas 2,5:

O2002 (EXEMPLU DE FILETARE M20×2,5)

G18 G21 G40 G97 S800 M03

Notă privind G97: Filetarea necesită modul de turație constantă (G97), nu modul de viteză de suprafață constantă. Sincronizarea arborelui principal eșuează în cazul turațiilor variabile.

T0303

Sculă pentru filetare: O placuță specializată pentru filetare, cu profil de 60°, destinată filetelor metrice.

G00 X22,0 Z5,0

Poziția de pornire: Poziții în afara diametrului filetului cu joc Z pentru sincronizarea arborelui principal.

G76 P010060 Q100 R0.05

Prima linie G76 (parametri): Aceasta stabilește comportamentul de filetare:

• P010060: Trei valori pe două cifre combinate. „01” specifică o trecere de finisare (curăță filetul). „00” setează cantitatea de teșire. „60” indică unghiul sculei de 60 de grade.
• Q100: Adâncimea minimă de așchiere de 0,1 mm (valoare în microni) previne trecerile excesiv de ușoare.
• R0.05: Rezervă de finisare de 0,05 mm pentru trecerea finală.

G76 X17.0 Z-30.0 P1350 Q400 F2.5

A doua linie G76 (geometrie):

• X17.0: Diametrul final al rădăcinii filetului (diametrul major minus de două ori adâncimea filetului).
• Z-30.0: Poziția finală a filetului — lungimea filetului de 30 mm.
• P1350: Adâncimea filetului de 1,35 mm (valoare în microni), calculată din pasul și forma filetului.
• Q400: Adâncimea primei treceri de 0,4 mm — cea mai profundă așchiere, conform recomandărilor pentru gestionarea solicitării sculei.
• F2.5: Pasul filetului de 2,5 mm („avansul” care determină avansul pe rotație a axului principal).

Mașina calculează automat adâncimile trecerilor ulterioare, reducându-le treptat pentru a menține forțe de așchiere constante. Pentru o adâncime totală de 1,35 mm, începând cu 0,4 mm, instrumentele de simulare estimează aproximativ 6–8 treceri în funcție de parametrii exacti.

G00 X50,0

G00 Z50.0

M05

M30

Înțelegerea rolului CNC în jocul dintre calculul manual al filetării și automatizarea ciclului G76 evidențiază motivul existenței ciclurilor predefinite. Programarea fiecărei treceri manual ar necesita calculul adâncimilor progresiv mai mici, conform unei formule specifice — ciclul gestionează această complexitate în mod automat.

Aceste exemple de strunjire demonstrează abordarea structurată care face programarea strungurilor CNC previzibilă și reproductibilă. După stabilirea fundamentelor strunjirii exterioare și a filetării, operațiile specifice aplicației, cum ar fi ciclurile de găurire și profilarea contururilor, se bazează pe aceleași principii în contexte diferite de prelucrare.

Exemple de programare CNC bazate pe aplicații

Cum aflați ce ciclu de găurire să folosiți pentru un anumit orificiu? Când trebuie să treceți de la găurirea simplă punct-la-punct la găurirea în etape (peck drilling)? Aceste întrebări îi preocupă pe începători — iar răspunsurile depind în totalitate de înțelegerea modului de realizare a operațiilor CNC în funcție de cerințele aplicației, nu de memorarea secvențelor de cod.

Această secțiune organizează exemplele CNC în funcție de ceea ce doriți să realizați efectiv. Indiferent dacă găuriți orificii, urmăriți profiluri complexe sau tăiați contururi netede, logica de programare de bază urmează modele consistente care se aplică în mod uniform diferitelor tipuri de mașini și sisteme de comandă.

Exemple de cicluri de găurire utilizând cicluri predefinite (canned cycles)

Ciclurile predefinite automatizează mișcările repetitive de găurire care, în caz contrar, ar necesita mai multe linii de cod. În loc să programați manual fiecare apropiere, coborâre, retragere și reposiționare, un singur cod G gestionează întreaga secvență. Conform Experților în optimizarea găuririi CNC , alegerea ciclului potrivit depinde de adâncimea găurii, de caracteristicile materialului și de necesitățile de evacuare a așchiilor.

Înțelegerea termenului CNC în contextul găuririi începe cu recunoașterea a trei cicluri fundamentale:

G81 – Ciclu simplu de găurire

Utilizați G81 pentru găuri puțin adânci, unde evacuarea așchiilor nu reprezintă o problemă – în mod tipic, găuri cu adâncimea mai mică de trei ori diametrul burghiului (sub 3×D). Scula avansează până la adâncimea dorită într-o singură mișcare, apoi se retrage rapid.

G81 X25.0 Y30.0 Z-15.0 R2.0 F120

Această singură linie execută o gaură de 15 mm adâncime la coordonatele X25, Y30. Parametrul R2.0 stabilește planul de retragere – la 2 mm deasupra suprafeței, unde mișcarea rapidă se transformă în mișcare de avans. După atingerea cotei Z-15.0, scula se retrage rapid până la înălțimea planului R.

G83 – Găurire în etape (peck drilling) pentru găuri adânci

Găurile adânci (cu adâncimea mai mare de 5×D) necesită găurirea în etape (G83). Scula avansează incremental, retrăgându-se complet după fiecare etapă pentru a elimina așchiile din caneluri. Acest lucru previne blocarea așchiilor, care poate duce la ruperea sculei și la calitate slabă a găurii.

G83 X25,0 Y30,0 Z-60,0 R2,0 Q5,0 F80

Parametrul Q5,0 specifică adâncimi de 5 mm pentru fiecare etapă de forare. Mașina forază 5 mm, se retrage complet până la planul R, avansează rapid înapoi până la o poziție ușor deasupra adâncimii anterioare, apoi efectuează o nouă etapă de forare de 5 mm. Acest proces continuă până la atingerea adâncimii Z-60,0 — în total doisprezece cicluri pentru o gaură de 60 mm.

Pentru materialele lipicioase, cum ar fi oțelul inoxidabil, unde așchiile nu se rup curat, retragerea completă este esențială pentru a elimina așchiile și a preveni sudarea acestora de burghiu.

G73 – Ciclu de forare rapidă cu frângere a așchiilor

G73 oferă un compromis: scula execută etape de forare fără retragere completă. După fiecare increment, scula se retrage doar parțial (de obicei cu 1–2 mm) pentru a rupe așchiile, apoi avansează imediat la următoarea adâncime. Această metodă reduce semnificativ timpul de ciclu comparativ cu G83, menținând totuși controlul asupra formării așchiilor.

G73 X25,0 Y30,0 Z-40,0 R2,0 Q8,0 F150

Ideal pentru aluminiu și alte materiale care produc aşchii scurte și ușor de gestionat; ciclul G73 poate reduce timpul de găurire cu 40% sau mai mult comparativ cu găurirea în etape cu retragere completă. Totuși, acesta nu este potrivit pentru materialele predispuse la lipirea aşchiilor sau pentru găuri adânci care necesită spălare cu lichid de răcire.

Comparație între ciclurile de găurire

Tabelul următor rezumă când trebuie aplicat fiecare ciclu, în funcție de cerințele aplicației:

Ciclu	Model de mișcare	Parametri cheie	Cele mai bune aplicații	Limitări
G81	Plonjare unică, retragere rapidă	Planul R, adâncimea Z, avansul F	Găuri puțin adânci (sub 3×D), materiale moi, găurire de marcare	Fără evacuare a aşchiilor — eșuează în cazul găurilor adânci
G83	Găurire în etape cu retragere completă până la planul R	Plan R, adâncime Z, forță de forțare Q, avans F	Găuri adânci peste 5×D, oțel inoxidabil, titan, materiale lipicioase	Ciclul cel mai lent — timp semnificativ fără așchiere
G73	Forțare cu retragere parțială (doar pentru ruperea așchiilor)	Plan R, adâncime Z, forță de forțare Q, avans F	Găuri de adâncime medie în aluminiu, alamă, materiale care formează așchii scurte	Evacuare slabă a așchiilor la găuri adânci sau la materiale viscoase

Observați cum fiecare coordonată dintr-un program de găurire execută un ciclu complet. Programarea mai multor găuri devine simplă:

G83 X25,0 Y30,0 Z-60,0 R2,0 Q5,0 F80
X50,0 Y30,0
X75,0 Y30,0
X100,0 Y30,0
G80

Fiecare linie ulterioară moștenește parametrii ciclului activ — se modifică doar coordonatele. G80 anulează ciclul de găurire după finalizarea operațiunilor de realizare a găurilor.

Tehnici de frezare pe profil și de programare pe contur

În timp ce găurirea utilizează cicluri predefinite, prelucrarea pe profil necesită secvențierea manuală a comenzilor de mișcare pentru a urmări forme complexe. Înțelegerea semnificației termenului CNC în programarea pe contur presupune stăpânirea modului în care comenzile G01, G02 și G03 se combină pentru a trasa geometrii 2D.

Luați în considerare prelucrarea unui profil de piesă care include muchii drepte, colțuri rotunjite și tranziții în arc. Fiecare segment necesită comanda corespunzătoare de interpolare:

G00 X-5.0 Y0 (Poziția de apropiere)
G01 X0 Y0 F300 (Mișcare de intrare)
G01 X80.0 (Muchie dreaptă)
G02 X90.0 Y10.0 R10.0 (Arc orar — colț rotunjit)
G01 Y50.0 (Muchie dreaptă orientată în sus)
G03 X80.0 Y60.0 R10.0 (Arc antiorar)
G01 X20,0 (Muchie dreaptă)
G03 X10,0 Y50,0 R10,0 (Alt arc CCW)
G01 Y10,0 (Muchie dreaptă în jos)
G02 X20,0 Y0 R10,0 (Arcul final de colț)
G01 X0 (Retur la punctul de start)

Această secvență trasează un dreptunghi rotunjit cu raze de colț de 10 mm. Observați modelul:

• G01 gestionează toate segmentele drepte — orizontale, verticale sau înclinate
• G02 execută arce în sens orar (mișcarea sculei este spre dreapta, în timp ce curbura se face către centru)
• G03 execută arce în sens antiorar (mișcarea sculei este spre stânga, în timp ce curbura se face)
• Valori R definește raza arcului atunci când programarea prin punctul central (I, J, K) nu este necesară

Diferența dintre CNC înseamnă ceva diferit în cazul contururilor programate manual față de cele generate cu ajutorul CAM, iar această diferență devine evidentă la examinarea formelor complexe. Programarea manuală este potrivită pentru geometrii simple, dar devine nepractică pentru curbe organice sau suprafețe 3D.

Software CAM versus programare manuală

Când scrieți codul manual și când ar trebui ca software-ul CAM să-l genereze? Răspunsul depinde de complexitatea piesei, volumul de producție și constrângerile de timp aferente programării.

Conform Specialiști în integrarea CAM , o piesă complexă care ar fi necesitat două săptămâni de programare manuală a fost finalizată în doar două ore folosind software-ul CAM — cu beneficiul suplimentar al verificării prin simulare înainte de utilizarea efectivă a mașinii.

Iată în ce situații fiecare abordare își arată avantajele:

Avantajele programării manuale

• Modele simple de găurire și operații de frezare frontală
• Modificări rapide ale programelor existente
• Situații în care software-ul CAM nu este disponibil
• Scopuri educaționale — înțelegerea principiilor de bază ale programării

Avantajele software-ului CAM

• Suprafețe complexe 3D și operații cu mai multe axe
• Optimizarea automată a traiectoriilor sculei pentru reducerea timpului de ciclu
• Detectarea coliziunilor prin simulare înainte de prelucrare
• Modificările de revizie se actualizează automat în urma modificărilor efectuate în CAD
• Calitate constantă a rezultatelor, indiferent de experiența programatorului

Mediul CNC RP (prototipare rapidă) beneficiază în mod deosebit de automatizarea CAM. Atunci când iterațiile de proiectare au loc zilnic, reprogramearea manuală a fiecărei revizii consumă un timp valoros. Software-ul CAM regenerează traiectoriile sculei din modelele actualizate în minute, nu în ore.

Luați în considerare și implicațiile pentru forța de muncă. Programatorii experimentați în G-code devin din ce în ce mai rari — găsirea programatorilor manuali calificați este descrisă ca găsirea unui ac într-o grămadă de fân software-ul CAM permite operatorilor cu mai puțină experiență să genereze cod pregătit pentru producție, democratizând astfel capacitățile de programare CNC în cadrul echipelor de fabricație.

Totuși, înțelegerea programării manuale rămâne valoroasă chiar și atunci când se folosește software-ul CAM. Va trebui să verificați rezultatul post-procesorului, să depanați comportamente neașteptate ale mașinii și să efectuați ajustări imediate la panoul de comandă. Fluxul de lucru CNC RP beneficiază cel mai mult atunci când programatorii înțeleg atât interfața software-ului, cât și codul fundamental pe care acesta îl generează.

Aceste exemple bazate pe aplicații demonstrează cum operațiile de găurire, profilare și conturare împart o logică fundamentală de programare, dar necesită abordări strategice diferite. Următorul aspect de luat în considerare este modul în care aceste tehnici se adaptează în diferite industrii — unde producția în volum din domeniul automotive impune priorități diferite față de precizia din domeniul aerospace sau de trasabilitatea dispozitivelor medicale.

Aplicații industriale de la automotive la aerospace

Ați stăpânit fundamentalele G-code și ați explorat exemple de programare bazate pe aplicații. Dar iată realitatea: același program CNC care funcționează perfect într-un atelier de producție generală ar putea eșua complet în producția aerospace sau a dispozitivelor medicale. De ce? Pentru că fiecare industrie impune cerințe specifice care modelează fundamental modul în care piesele sunt programate, prelucrate și verificate.

Înțelegerea semnificației pe care o are termenul CNC în cadrul diferitelor sectoare explică de ce aceleași toleranțe, materiale și standarde de documentare nu se aplică în mod universal. Semnificația termenului CNC se modifică în funcție de context — industria auto pune accentul pe repetabilitate la scară largă, industria aerospace impune trasabilitatea materialelor, iar cea medicală necesită certificate de biocompatibilitate pe care producția generală nu le întâlnește niciodată.

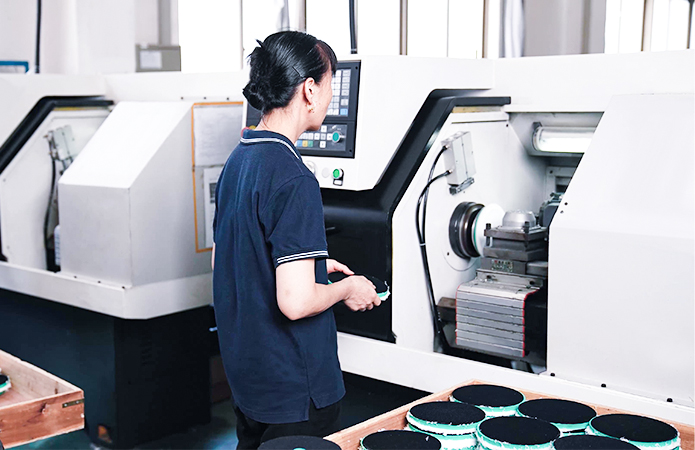

Cerințe privind prelucrarea componentelor auto

Producția automotive se bazează pe un principiu fundamental: fabricarea a mii — uneori milioane — de piese identice, cu o calitate constantă și variații minime. Atunci când prelucrați blocuri de motor, carcase de transmisie sau componente ale cadrului, chiar și abateri minime în cadrul unei serii de producție pot genera probleme de asamblare în etapele ulterioare.

Ce înseamnă CNC în contextul automotive? Înseamnă Controlul Statistic al Proceselor (SPC), care monitorizează în timp real fiecare dimensiune critică. Conform Ghidului de toleranțe HLH Rapid , toleranțele standard pentru prelucrarea CNC se situează de obicei în jurul valorii ±0,005" (0,13 mm), dar componentele automotive de înaltă performanță necesită adesea toleranțe de ±0,001" (0,025 mm) sau mai strânse — în special pentru componentele motoarelor, unde dilatarea termică și funcționarea la turații ridicate impun ajustări precise.

Luați în considerare cerințele de producție cu care se confruntă furnizorii automotive:

• Consistența producției în volum: Funcționarea a peste 10.000 de piese necesită programe care produc rezultate identice, de la prima piesă până la ultima. Compensarea uzurii sculelor, ajustările automate ale decalajelor și întreținerea predictivă devin esențiale, nu opționale.
• Livrare just-in-time: Lanțurile de aprovizionare auto funcționează cu stocuri minime de siguranță. Livrările întârziate opresc liniile de asamblare — costând producătorilor mii de euro pe minut de nefuncționare.
• Certificare IATF 16949: Această normă de calitate specifică industriei auto necesită dovezi documentate privind controlul proceselor, analiza sistemelor de măsurare și îmbunătățirea continuă. Atelierele fără această certificare nu pot, în general, livra producătorilor auto mari.
• Optimizarea costurilor la scară mare: Reducerile timpului de ciclu, măsurate în secunde, se transformă în economii semnificative atunci când sunt înmulțite pe loturi de volum mare. Optimizarea programelor se concentrează în mod special pe minimizarea timpului neafectat de prelucrare.

Pentru producătorii care necesită acest nivel de precizie specific industriei auto, facilitățile certificate IATF 16949, cum ar fi Shaoyi Metal Technology livrează componente cu toleranță ridicată, utilizând sistemele de control statistic al proceselor pe care lanțurile de aprovizionare auto le cer. Capacitățile lor se extind de la prototiparea rapidă până la producția în masă—acoperind întregul ciclu de dezvoltare a produsului necesar proiectelor auto.

Standarde de precizie pentru domeniul aerospațial și medical

Deși industria auto pune accentul pe repetabilitate și viteză, fabricarea în domeniul aerospațial funcționează în baza unor priorități complet diferite. Ceea ce reprezintă jargonul CNC dintr-un atelier de prelucrare poate face referire la abordări rapide și aproximative—dar domeniul aerospațial nu acceptă niciun fel de astfel de mentalitate. Fiecare operațiune de prelucrare, fiecare măsurătoare și fiecare lot de material necesită documentare completă.

Conform Analizei de producție de precizie a Modus Advanced serviciile de prelucrare CNC cu toleranțe strânse asigură controlul dimensional la ±0,0025 mm (±0,0001") sau mai bun, iar liderii din industrie ating toleranțe de 1–3 microni pentru aplicații aerospațiale critice. Acest nivel de precizie necesită medii cu temperatură controlată, menținute la 20 °C ± 1 °C (68 °F ± 2 °F) pe tot parcursul producției.

Cerințe specifice domeniului aerospațial

• Prelucrarea materialelor exotice: Aliajele de titan, Inconel și compozitele din fibră de carbon necesită scule specializate și parametri de așchiere conservatori. Conductivitatea termică scăzută a titanului concentrează căldura la interfața de așchiere, ceea ce impune o gestionare atentă a vitezei și a avansului pentru a preveni instabilitatea dimensională.
• Geometrii complexe: Palele de turbină, consolele structurale și componentele suprafețelor de comandă prezintă suprafețe conturate care pun la încercare la limită capacitățile de prelucrare pe 5 axe.
• Trasabilitate completă: Certificarea AS9100D necesită documentație care să lege fiecare piesă de loturile specifice de materiale, setările mașinii, loturile de scule și calificările operatorilor. O singură abatere nedocumentată poate duce la imobilizarea întregii flote.
• Verificarea integrității materialelor: Testele ne-distructive, inspecția suprafeței și documentația de certificare a materialelor însoțesc fiecare componentă critică pe întreaga durată a lanțului de aprovizionare.

Standarde de Fabricație pentru Dispozitive Medicale

Producția de dispozitive medicale reprezintă, probabil, cea mai exigentă aplicație CNC—unde precizia dimensională influențează direct siguranța pacienților. Conform analizei industriei medicale realizate de CNCRUSH, dispozitivele implantabile necesită finisaje de suprafață biocompatibile și precizie dimensională măsurată în microni.

• Materiale Biocompatibile: Oțelul inoxidabil de calitate chirurgicală, titanul și plasticul PEEK trebuie să-și păstreze proprietățile materiale în timpul prelucrării și al ciclurilor ulterioare de sterilizare.
• Cerințe privind calitatea suprafeței: Implanturile care intră în contact cu țesutul sau osul necesită valori Ra specifice—adesea sub 0,8 microni—obținute prin operații de finisare atente și, uneori, prin o etapă suplimentară de lustruire.
• Documentație privind conformitatea FDA: Înregistrările istorice ale dispozitivelor (DHR) documentează fiecare etapă a fabricației. Lipsa sau incompletitudinea documentației împiedică lansarea pe piață, indiferent de calitatea pieselor.
• Protocoale de validare: Calificarea de instalare (IQ), calificarea de funcționare (OQ) și calificarea de performanță (PQ) validează faptul că echipamentele și procesele produc în mod constant piese conforme.

Cerințele de toleranță vorbesc de la sine. Conform specialiști în producție de precizie , instrumentele chirurgicale și dispozitivele implantabile necesită în mod obișnuit toleranțe de ±0,0025 mm (±0,0001") — aproximativ de 40 de ori mai strânse decât operațiunile standard de prelucrare mecanică.

Comparație a priorităților industriale

Ceea ce este esențial variază semnificativ în funcție de sector. Comparația de mai jos ilustrează modul în care aceleași capacități CNC servesc unor priorități fundamental diferite:

Factor de prioritate	Automotive	Aerospațial	Dispozitiv medical
Accent principal	Repetabilitate la volum mare	Integritatea Materialului	Biocompatibilitate
Toleranță tipică	±0,025 mm până la ±0,05 mm	±0,0025 mm până la ±0,01 mm	±0,0025 mm până la ±0,01 mm
Certificare cheie	IATF 16949	AS9100D	ISO 13485, înregistrare FDA
Nivel de documentație	Diagrame SPC, studii de capacitate	Trasabilitate completă, rapoarte NDT	Înregistrări istorice ale dispozitivelor
Volumul de producție	10.000+ rulări tipice	Volum scăzut, mix ridicat	Variază în funcție de clasa dispozitivului
Factor de cost	Reducerea Timpului de Ciclu	Randamentul Primei Treceri	Conformitatea cu validarea

Observați cum definesc diferitele industrii succesul în moduri diferite. Atelierele auto sărbătoresc reducerea cu câteva secunde a timpilor de ciclu în cadrul producției de milioane de unități. Producătorii din domeniul aerospațial investesc semnificativ în simulare și verificare pentru a asigura reușita primei piese — deoarece refuzarea unei forjări din titan în valoare de 50.000 USD distruge profitabilitatea. Producătorii de dispozitive medicale elaborează documentație extensivă de validare, care uneori depășește chiar și durata prelucrării prin strunjire.

Înțelegerea termenului «CNC» în contextul relațiilor interpersonale nu are nicio legătură cu domeniul fabricației — este un jargon internet neconex. În mod similar, sensul expresiei «CNC» în contextul relațiilor se referă la contexte complet diferite, aflate în afara prelucrării de precizie. În domeniul fabricației, relațiile CNC implică calificarea furnizorilor, validarea proceselor și acordurile privind calitatea, care determină dacă un atelier poate servi anumite industrii.

Aceste cerințe specifice industriei explică de ce programatorii experimentați își adaptează abordările în funcție de aplicația finală. Aceeași operație de frezare ar putea utiliza diferite scule, viteze și metode de verificare, în funcție de faptul dacă piesa este destinată unei transmisii, unui motor cu reacțiune sau unui dispozitiv implantabil. Pe măsură ce vă dezvoltați abilitățile de programare, recunoașterea acestor diferențe contextuale distinge tehnițienii competenți de adevărații profesioniști din domeniul fabricației.

Desigur, chiar și programele cel mai bine planificate întâmpină uneori probleme. Înțelegerea modului de identificare și rezolvare a erorilor frecvente de programare CNC previne accidentele costisitoare și rebuturile—abilități care devin din ce în ce mai valoroase pe măsură ce lucrați cu toleranțe mai strânse și aplicații mai exigente.

Depanarea erorilor frecvente de programare CNC

Chiar și programatorii experimentați comit greșeli. Diferența dintre o neplăcere minoră și o avariere catastrofală depinde adesea de detectarea erorilor înainte ca axul să înceapă să se rotească. Indiferent dacă căutați semnificația jargonului CNC pe forumurile de prelucrare sau studiați ghiduri formale de programare, veți observa că abilitățile de depanare disting operatorii încrezători de începătorii îngrijorați.

Înțelegerea semnificației jargonului CNC în conversațiile de pe linia de producție implică adesea referiri la scule deteriorate, piese rebutate sau incidente aproape evitate. Aceste povești subliniază importanța prevenirii sistematice a erorilor. Conform Ghidului FirstMold pentru programarea CNC , verificarea programului și tăierea de test sunt etape esențiale înainte de lansarea în producție — omiterea acestora atrage greșeli costisitoare.

Erori de sintaxă și modul de identificare a acestora

Erorile de sintaxă reprezintă cele mai frecvente — și adesea cele mai ușor de corectat — greșeli de programare. Controlerul mașinii respinge codul evident defectuos, dar erori subtile pot trece neobservate și pot cauza un comportament neașteptat în timpul execuției.

Iată ce se întâmplă, de obicei, greșit și cum se remediază:

Tipul Erorii	Simptome	Cauză comună	Soluție
Lipsa punctelor zecimale	Mișcarea sculei către o poziție neașteptată; alarmă pe unele controlere	Tastarea X10 în loc de X10.0 sau X1.0	Includeți întotdeauna punctele zecimale — X10.0 este neambiguu
Secvență incorectă de cod G	Mașina se comportă în mod neregulat; scula nu urmează traiectoria așteptată	Coduri modale în conflict sau care nu au fost anulate corespunzător	Verificați linia de siguranță; asigurați-vă că G40, G49 și G80 anulează stările anterioare
Sistem de coordonate incorect	Parte prelucrată în locația greșită; scula se ciocnește de dispozitivul de fixare	Utilizarea G54 în loc de G55; uitarea completă a compensării de lucru	Verificați dacă compensarea de lucru corespunde fișei de configurare; verificați selecția G54–G59
Compensare incorectă a sculei	Caracteristici cu dimensiuni prea mari sau prea mici; deteriorare a profilurilor	Număr incorect de compensare H; aplicarea incorectă a G41/G42	Asociați numărul H cu numărul sculei; verificați sensul compensării
Erori de viteză de avans	Ruperea sculei; finisare superficială necorespunzătoare; timp de ciclu excesiv	Lipsă cuvântul F; valoare de avans nerealistă; unități incorecte	Confirmați dacă valoarea F este adecvată pentru materialul și operația respective
Lipsă vitezei de rotație a arborelui principal	Mașina încearcă să execute o așchiere cu arborele principal imobil; declanșare alarmă	Cuvântul S lipsă sau plasat după M03	Programați valoarea S înainte de M03; verificați dacă turația (RPM) este rezonabilă

Interpretarea coloquială a abrevierii CNC, frecvent auzită în ateliere — «Verificați cu atenție valorile numerice» — reflectă lecții amare învățate privind plasarea corectă a virgulei zecimale. Programarea X25 în loc de X2,5 deplasează scula de zece ori mai departe decât era intenționat. Pe unele sisteme de comandă numerică, lipsa virgulei zecimale determină utilizarea automată a celei mai mici incrementări disponibile; pe altele, valorile sunt interpretate ca unități întregi. În ambele cazuri, rezultatul obținut rareori corespunde intenției programatorului.

Strategii de prevenire a coliziunilor traiectoriei sculei

Coliziunile reprezintă erorile de programare cele mai costisitoare. Un arbore principal deteriorat sau un dispozitiv de fixare distrus pot genera cheltuieli de mii de euro pentru reparații și săptămâni întregi de nefuncționare. Ca Ghidul de depanare Hwacheon subliniază, piesele fixate necorespunzător sau configurările incorecte ale sculelor creează condiții periculoase, care pot fi evitate prin verificarea riguroasă.

Programatorii experimentați se bazează pe mai multe straturi de verificare înainte de executarea unor programe noi:

• Rulări simulare fără piesă de prelucrat: Executați programul fără material în mașină. Observați mișcările sculelor pentru a verifica dacă traiectoriile sunt logice în raport cu geometria piesei așteptate.
• Execuție pas cu pas: Parcurgeți programul linie cu linie, folosind modul pas cu pas al comenzii. Această metodă evidențiază mișcările neașteptate în rapidă sau unghiurile discutabile de abordare înainte ca acestea să provoace coliziuni.
• Software de Simulare: Conform Experți în programarea CNC , software-ul modern CAM poate vizualiza procesul de așchiere al sculei înainte ca orice metal să fie îndepărtat. Simularea detectează interferențele dintre scule, port-scule, dispozitive de fixare și piese de prelucrat, care rămân nedetectate în revizuirea statică a codului.
• Reglajul vitezei de avans la pornire: Rulați programele noi inițial cu o reducere a vitezei de avans de 25–50%. Acest lucru oferă timp de reacție pentru apăsarea butonului de oprire de urgență, în cazul în care ceva pare neregulat.

Dacă ați căutat vreodată pe „cnc urban dictionary” definiții legate de prelucrarea prin strunjire, probabil ați întâlnit descrieri colorate ale consecințelor unei coliziuni. Realitatea din domeniul fabricației este mult mai puțin amuzantă: accidentele deteriorează echipamente costisitoare, întârzie programele de producție și, uneori, pot provoca leziuni operatorilor. Prevenirea prin verificare sistematică este întotdeauna mai ieftină decât repararea.

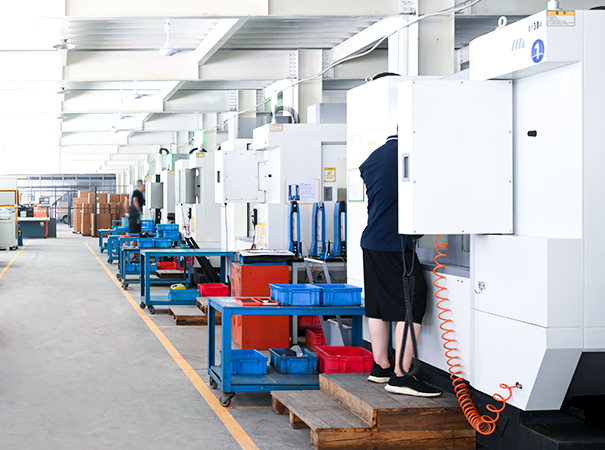

Lista de verificare înainte de rulare

Înainte de a apăsa butonul de pornire a ciclului pentru orice program—în special pentru coduri noi sau modificate—programatorii experimentați efectuează pașii de verificare care previn cele mai frecvente tipuri de defecte:

• Verificarea fixării piesei: Confirmați că piesa este prinsă în mod sigur și nu se poate deplasa în timpul prelucrării. Așa cum specialiștii în mașini-unelte avertizează , piesele fixate necorespunzător pot duce la accidente, deteriorări și leziuni ale operatorilor.
• Măsurarea lungimii sculelor: Efectuați atingerea (touch off) pentru fiecare sculă și verificați dacă valorile de compensare corespund celor din tabela sculelor. O eroare de 10 mm în compensarea lungimii sculei determină ca scula să pătrundă cu 10 mm mai adânc decât era intenționat—eventual chiar prin piesă și în dispozitivul de fixare.
• Verificarea coordonatelor de lucru: Confirmați decalajul de lucru programat (G54, G55 etc.) corespunde poziției reale a piesei. Atingeți vârful arborelui cu un punct de referință cunoscut și comparați coordonatele afișate cu valorile așteptate.
• Confirmarea numărului de program: Verificați dacă rulați programul corect pentru configurația curentă. În atelierele cu mai multe piese similare s-au rulat uneori programe greșite pe configurații corecte — cu rezultate previzibile.
• Verificarea inventarului de scule: Confirmați că fiecare sculă apelată de program este încărcată în poziția corectă din magazin și că datele corespunzătoare de compensare au fost introduse.
• Răcirea și gestionarea așchiilor: Verificați dacă nivelul lichidului de răcire este adecvat și dacă transportoarele de așchii funcționează corect. O întrerupere a răcirii în timpul ciclului provoacă deteriorări termice; acumularea așchiilor interferează cu schimbarea sculelor.
• Planul de inspecție pentru prima piesă: Știți ce dimensiuni veți măsura la prima piesă și aveți la îndemână mijloacele de măsurare adecvate. Nu rulați o a doua piesă până când prima nu trece inspecția.

Această abordare sistematică transformă programarea dintr-o presupunere anxioasă într-o execuție sigură. Fiecare strungar experimentat are povești despre coliziuni evitate prin verificare atentă — și probabil câteva pe care le-ar fi dorit să le fi detectat la timp. Formarea obișnuințelor de verificare încă de la început previne alăturarea celei de-a doua categorii.

Acum, după ce au fost stabilite fundamentele depanării, întrebarea naturală devine: cum treci de la identificarea erorilor în programele existente la scrierea cu încredere a unor coduri originale? Drumul de învățare de la începător la un programator CNC competent urmează etape previzibile, care construiesc abilitățile în mod sistematic.

Dezvoltarea abilităților dumneavoastră de programare CNC

Ați studiat exemplele de programare CNC prezentate în acest articol — de la comenzile de bază G-code până la aplicațiile specifice industriei. Dar acum apare întrebarea esențială: cum arată, de fapt, competența în programarea CNC în practică și cum puteți ajunge acolo?

Distanța dintre înțelegerea codului și scrierea cu încredință a programelor gata pentru producție nu se închide peste noapte. Conform Ghidului de programare JLC CNC , programarea CNC este o abilitate extrem de practică, unde cunoștințele teoretice devin valoroase doar prin practică constantă. Drumul de la începător curios la programator competent urmează o progresie previzibilă — una care recompensează dezvoltarea sistematică a abilităților, nu explorarea aleatorie.

Construirea progresiei dumneavoastră de abilități în programarea CNC

Ce înseamnă CNC în termeni de investiție în învățare? Înseamnă angajamentul față de dezvoltarea structurată, nu speranța că abilitățile vor apărea prin osmoză. Calea cea mai eficientă parcurge faze distincte, fiecare construindu-se pe baza fundamentului anterior:

1. Stăpâniți fundamentalele G-code: Înainte de a vă atinge software-ul de simulare sau sistemele CAM, interiorizați comenzile de bază prezentate anterior în acest articol. Înțelegeți intuitiv ce înseamnă G00 față de G01. Știți de ce G90 și G91 produc rezultate diferite. Recunoașteți secvențele de cod M fără a consulta referințe. Această fluiditate fundamentală face posibil tot restul.
2. Exerciții cu software-ul de simulare: Conform Experți în programarea CNC , instrumentele de simulare, cum ar fi GibbsCAM și Vericut, vă permit să verificați corectitudinea programelor și să optimizați traiectoriile sculelor fără a consuma material. Începeți să rulați exemplele CNC din acest articol prin simulare — observați cum se traduce codul în mișcarea sculei. Experimentați cu modificarea parametrilor și observați rezultatele fără niciun risc.
3. Modificați programe existente: Luați programe care funcționează deja și aplicați modificări mici. Ajustați vitezele de avans. Modificați dimensiunile buzunarelor. Schimbați adâncimile de găurire. Fiecare modificare vă învață relațiile de cauzalitate dintre cod și rezultate. Veți învăța mai repede prin experimentare intenționată decât prin simpla observare pasivă.
4. Scrieți programe simple de la zero: Începeți cu operații de bază—frezarea feței unui bloc dreptunghiular, găurirea unui model de găuri, strunjirea unui diametru simplu. Nu încercați inițial contururi complexe. Succesul obținut cu noțiunile fundamentale consolidează încrederea necesară pentru a face față provocărilor avansate.
5. Aflați noțiunile de bază ale software-ului CAM: Producția modernă se bazează din ce în ce mai mult pe traiectoriile sculelor generate de software-ul CAM. Documentația privind fluxul de lucru Mastercam descrie procesul: importarea unui model 3D CAD, definirea operațiilor de prelucrare și lăsarea software-ului să genereze traiectorii optime ale sculelor. Înțelegerea software-ului CAM nu înlocuiește cunoștințele despre codul G—ci le amplifică potențialul de aplicare.
6. Înțelegeți personalizarea post-procesorului: Post-procesoarele traduc traiectoriile sculelor generate de software-ul CAM în cod G specific mașinii. Așa cum Explică Mastercam , cinematica fiecărei mașini determină modul în care post-procesorul trebuie să formateze codul de ieșire. Învățarea configurării și depanării post-procesoarelor asigură legătura între software-ul CAM și capacitățile fizice ale mașinii.

Această progresie nu este arbitrară. Fiecare fază dezvoltă abilități de care faza următoare are nevoie. Omisiunea unor etape — trecerea directă la software-ul CAM, fără înțelegerea codului pe care acesta îl generează — creează lacune de cunoaștere care, în cele din urmă, provoacă probleme.

De la programarea manuală la integrarea CAM

Când devine prelucrarea CNC cu adevărat practică? Atunci când puteți trece fluent între programarea manuală și fluxurile de lucru asistate de CAM, în funcție de cerințele fiecărei sarcini.

Luați în considerare acest scenariu realist: software-ul dvs. CAM generează o traiectorie complexă a sculei, dar codul post-procesat include deplasări rapide inutile, care măresc timpul de ciclu. Fără o bună cunoaștere a limbajului G-code, rămâneți blocați cu un rezultat ineficient. Cu abilitățile de programare manuală, identificați această pierdere, modificați direct codul și optimizați operația — economisind minute pe piesă, economii care se acumulează pe întreaga serie de producție.

Resursele de învățare disponibile astăzi fac dezvoltarea abilităților mai accesibilă ca niciodată:

• Formare structurată gratuită: Conform Analiza cursului DeFusco , platforme precum Titans of CNC Academy oferă lecții gratuite bazate pe proiecte, cu modele descărcabile și certificate de absolvire — o instruire practică pe care o puteți începe chiar în această seară.
• Căi specifice furnizorilor: Dacă atelierul dumneavoastră folosește Mastercam, Mastercam University oferă instruire aliniată la interfața reală a software-ului pe care o veți utiliza zilnic. Butoanele, terminologia și strategiile pe care le exersați corespund fluxurilor reale de producție.
• Programe ale producătorilor de mașini: The Programul de certificare Haas se concentrează pe noțiunile fundamentale de la operator la strungar — ideal pentru a vă construi încrederea înainte de a trece la programarea complexă.
• Documentația producătorilor: Manualele de utilizare ale unităților de comandă (controller) de la Fanuc, Siemens și alți producători reprezintă referințe definitive pentru comenzile și funcționalitățile specifice fiecărei mașini.
• Certificări Industriale: Certificarea NIMS (Institutul Național pentru Competențele din Domeniul Prelucrării Metalului) validează competența în programare în moduri pe care angajatorii le recunosc și le apreciază.

Timpul practic petrecut la mașină rămâne ireemplasabil, indiferent de câtă practică de simulare finalizați. Bucla de feedback dintre scrierea codului, rularea acestuia pe echipamente reale și măsurarea rezultatelor accelerează învățarea într-un mod pe care ecranele singure nu îl pot reproduce.

Transformarea Învățării în Producție

La un moment dat, semnificația termenului CNC se schimbă de la o înțelegere academică la o ieșire practică. Nu mai învățați doar — produceți piese care respectă specificațiile și satisfac clienții.

Când sunteți gata să vedeți cum abilitățile dvs. de programare se transformă în componente fizice, producători precum Shaoyi Metal Technology oferă prototipare rapidă cu termene de livrare de până la o zi lucrătoare. Această capacitate permite programatorilor să-și valideze codul pe baza rezultatelor din lumea reală, într-un timp foarte scurt — transformând proiectele digitale în ansambluri complexe de caroserie sau bucși metalice personalizate care demonstrează ce poate realiza o programare CNC calificată.

Trecerea de la învățare la producție nu necesită perfecțiune. Necesită dezvoltarea sistematică a abilităților, accesul la instrumente de verificare și disponibilitatea de a învăța din greșeli. Fiecare programator experimentat a început exact de unde vă aflați și dumneavoastră acum — studiind exemple, experimentând cu codul și construind treptat încrederea prin practică.

Exemplele CNC prezentate în acest articol vă oferă baza de pornire. Etapele de progres descrise mai sus vă oferă un plan de acțiune. Resursele menționate vă asigură sprijin structurat. Ceea ce rămâne este angajamentul dumneavoastră față de practica intenționată — ingredientul care transformă înțelegerea în competență.

Întrebări frecvente despre exemplele CNC

1. Care este un exemplu de scenariu CNC în domeniul fabricației?

Scenariile obișnuite de fabricație CNC includ operațiunile de frezare frontală, care creează suprafețe plane de referință, frezarea de buzunare pentru cavități dreptunghiulare, strunjirea exterioară pentru piese cilindrice și operațiunile de filetare utilizând ciclurile predefinite G76. Fiecare scenariu necesită secvențe specifice de cod G — de exemplu, frezarea frontală combină poziționarea rapidă G00, interpolarea liniară G01 la viteze de avans controlate și compensarea corectă a lungimii sculei cu G43. Producătorii certificați IATF 16949, precum Shaoyi Metal Technology, gestionează scenarii complexe CNC, de la prototipuri rapide până la componente auto produse în masă, cu toleranțe stricte.

2. Care sunt unele exemple de tipuri diferite de mașini CNC?

Mașinile CNC acoperă mai multe categorii în funcție de operațiunile pe care le efectuează. Mașinile-unelte CNC de frezare execută frezarea frontală, frezarea în buzunar și tăierea profilurilor folosind scule rotative. Strungurile CNC efectuează operațiuni de strunjire, strunjire frontală și filetare pe piese cilindrice. Alte tipuri includ frezele CNC pentru materiale mai moi, mașinile de tăiat cu plasmă pentru tablă metalică, mașinile de tăiat cu laser pentru profiluri de precizie, mașinile de prelucrare prin electroeroziune (EDM) pentru detalii complexe, mașinile de tăiat cu jet de apă pentru materiale sensibile la căldură și mașinile de rectificat pentru finisaje de suprafață extrem de precise. Fiecare tip de mașină utilizează principii fundamentale similare ale codului G, dar cu convenții de programare specifice aplicației.

3. Ce înseamnă sigla CNC și ce semnifică aceasta?

CNC este prescurtarea pentru Control Numeric Computerizat, referindu-se la operarea computerizată a uneltelor de prelucrare care execută comenzi preprogramate. Această tehnologie transformă proiectele digitale CAD în piese fizice prelucrate cu precizie, prin intermediul sistemelor automate de control. Mașinile CNC interpretează comenzile G-code pentru mișcări geometrice și comenzile M-code pentru funcții operaționale, cum ar fi activarea arborelui principal și controlul lichidului de răcire. Această automatizare permite repetabilitate constantă, toleranțe strânse până la ±0,0025 mm în aplicațiile de precizie și geometrii complexe imposibil de realizat prin prelucrare manuală.

4. Cum aleg între ciclurile de găurire G81, G83 și G73?

Selectarea depinde de adâncimea găurii și de caracteristicile materialului. Utilizați forajul simplu G81 pentru găuri puțin adânci, sub de trei ori diametrul burghiului, acolo unde evacuarea așchiilor nu ridică probleme. Alegeți forajul în etape (peck drilling) G83 cu retragere completă pentru găuri adânci, care depășesc de cinci ori diametrul burghiului, în special la oțel inoxidabil sau titan, unde așchiile nu se rupeu curat. Ciclul de frângere a așchiilor G73 este cel mai potrivit pentru găuri de adâncime medie în aluminiu și în materiale care produc așchii scurte — acesta efectuează forajul în etape fără retragere completă, reducând timpul de ciclu cu până la 40 % comparativ cu G83, dar gestionând totuși eficient formarea așchiilor.

5. Care este diferența dintre programarea manuală CNC și software-ul CAM?

Programarea manuală implică scrierea directă a codului G, fiind ideală pentru operații simple, cum ar fi găurirea în modele, frezarea frontală și modificările rapide ale programelor. Software-ul CAM generează automat traiectoriile sculelor din modelele 3D CAD, excelând în prelucrarea suprafețelor complexe, operațiilor cu mai multe axe și detectării coliziunilor prin simulare. Conform specialiștilor din industrie, piesele care necesită două săptămâni de programare manuală pot fi finalizate în doar două ore folosind CAM. Totuși, înțelegerea programării manuale rămâne esențială pentru verificarea rezultatelor obținute cu CAM, depistarea problemelor și efectuarea ajustărilor imediate la panoul de comandă al mașinii.
