Redukcja zadziorów przy tłoczeniu w przemyśle motoryzacyjnym: precyzyjne strategie dla części bez defektów

STRESZCZENIE

Redukcji zadziorów w tłoczeniu samochodowym opiera się na podwójnej strategii: proaktywnej zapobieganiu poprzez precyzyjne inżynierstwo oraz reaktywnym precyzyjnym usuwaniu. Chociaż usuwanie zadziorów po procesie jest powszechne, najskuteczniejszą metodą jest optymalizacja luzu między tłokiem a matrycą – zazwyczaj 8–12% grubości materiału dla stali standardowych – aby zapewnić czyste pęknięcie zamiast rozdarcia.

W przypadku nowoczesnych zastosowań motoryzacyjnych wykorzystujących stale o wysokiej wytrzymałości (AHSS), poleganie na tradycyjnej „zasadzie 10%” często nie przynosi skutku. Inżynierowie muszą stosować wzory na luz dostosowane do konkretnego materiału, wprowadzać rygorystyczne harmonogramy konserwacji narzędzi (co 5000 uderzeń) oraz wykorzystywać zaawansowane technologie wykańczania, takie jak obróbka elektrochemiczna (ECM) lub hybrydowe przetwarzanie CNC, aby spełnić normy OEM dotyczące zerowej liczby defektów.

Normy i kryteria akceptacji zadziorów w przemyśle motoryzacyjnym

W przemyśle motoryzacyjnym "grzybienie" to nie tylko wada estetyczna; są potencjalnym punktem awarii, który może naruszyć dokładność montażu, przewodność elektryczną i bezpieczeństwo. Definicja dopuszczalnego grzybienia jest ściśle regulowana przez normy takie jak DIN 9830 oraz wymagania klientów OEM. Tradycyjnie ogólną zasadą dla dopuszczalnej wysokości grzybienia była wartość równa 10% grubości materiału ( t ). Dla blachy o grubości 1 mm grzybienie o wysokości 0,1 mm mogły być akceptowane.

Jednak ta liniowa zasada przestaje obowiązywać przy powszechnym stosowaniu AHSS i stopów aluminium we współczesnej produkcji pojazdów. Dla krytycznych elementów stykających się ze sobą, grzybienie o wysokości przekraczającej 0,003 cala (około 0,076 mm) są często widoczne i stanowią problem, podczas gdy wartości powyżej 0,005 cala stwarzają zagrożenie bezpieczeństwa podczas obsługi i montażu. Komponenty o wysokiej precyzji często wymagają tolerancji rzędu 25–50 µm, aby zapewnić prawidłowe działanie w silnikach lub skrzyniach biegów.

Spełnienie tych rygorystycznych wymagań wymaga partnera produkcyjnego, który potrafi utrzymać stałą precyzję przy dużych wolumenach. Na przykład Shaoyi Metal Technology wykorzystuje prasy do 600 ton oraz procesy certyfikowane zgodnie z IATF 16949, aby dostarczać kluczowe komponenty, takie jak wahacze, które ściśle spełniają globalne standardy producentów OEM, łącząc lukę między prototypem a produkcją seryjną.

Faza 1: Precyzyjna luz matrycy i inżynieria

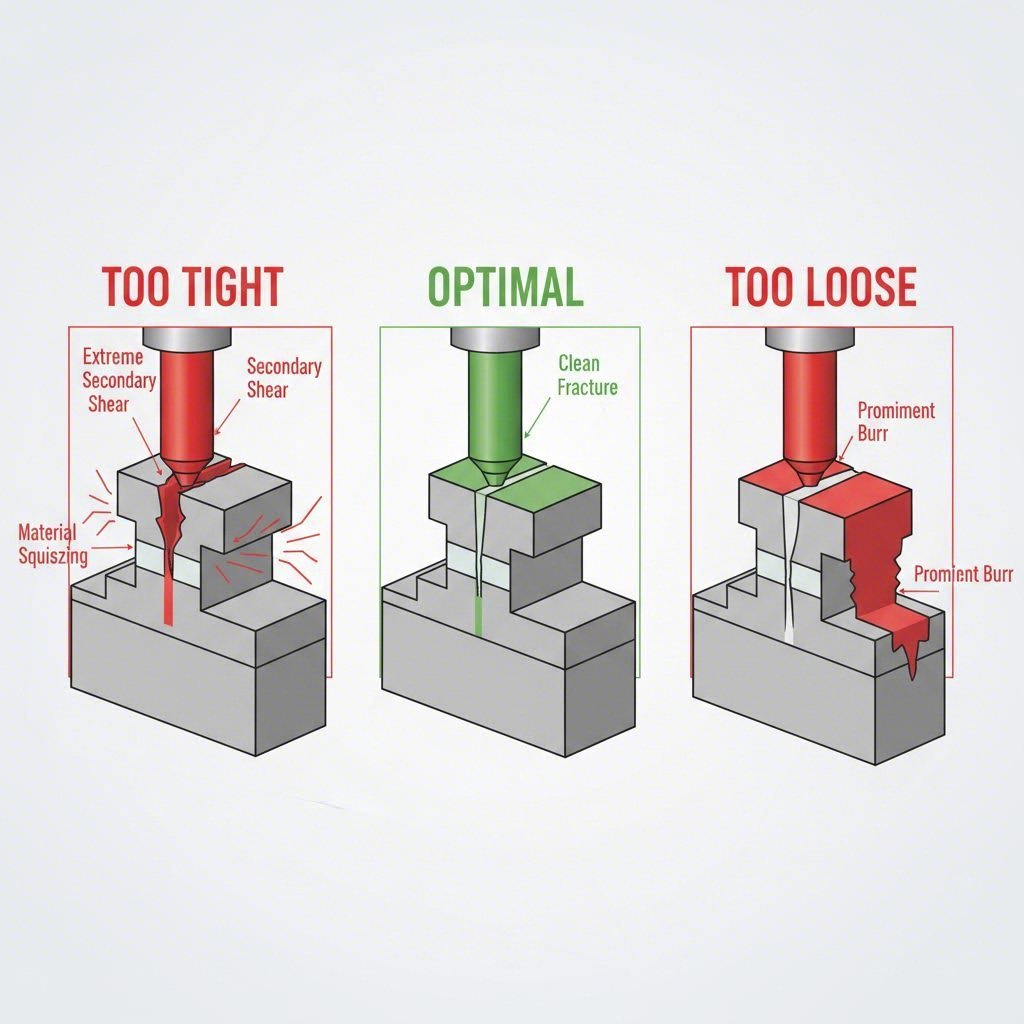

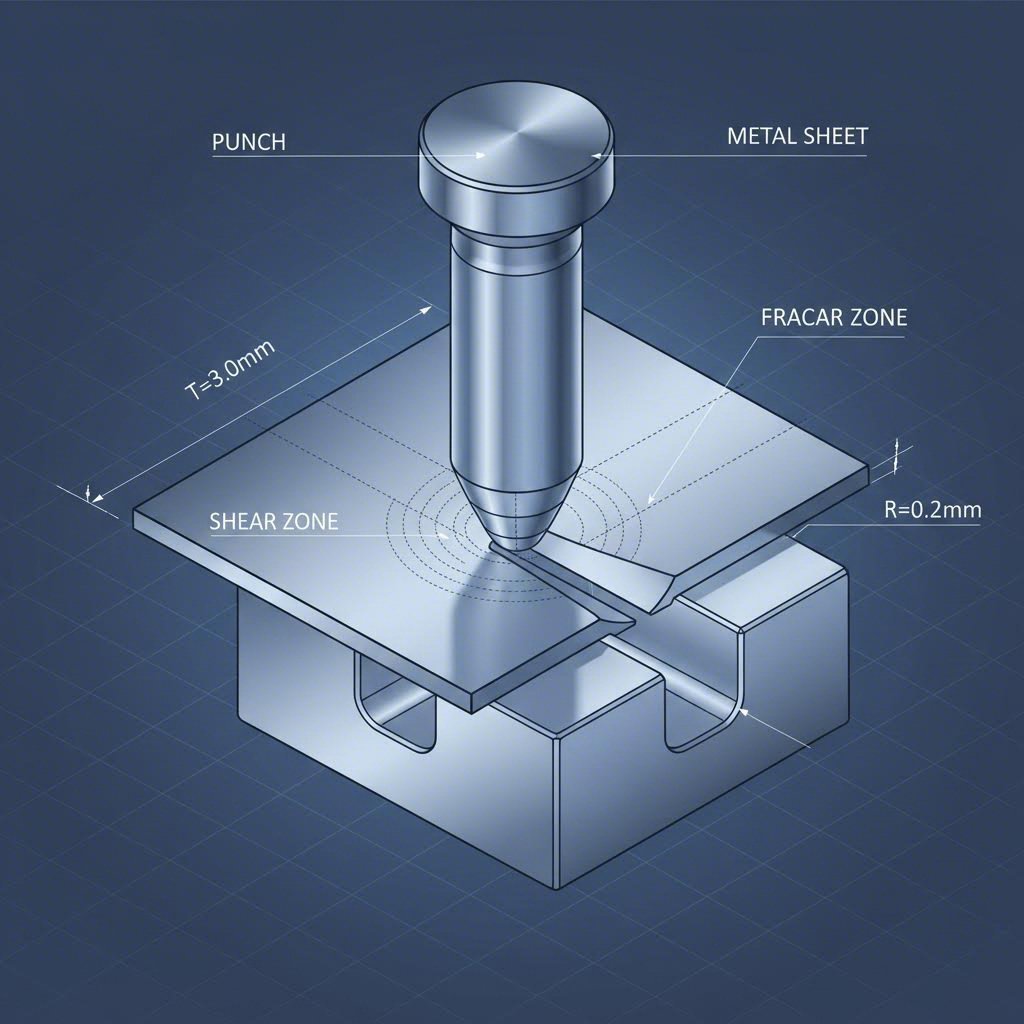

Najskuteczniejszym sposobem minimalizowania zadziorów jest ich zapobieganie już w fazie projektowej. Główne narzędzie zapobiegania to luź między wykrojnikiem a matrycą . Jeżeli luz jest zbyt mały, materiał ulega wtórnemu ścinaniu, tworząc nierówny brzeg. Jeżeli luz jest zbyt duży, materiał nie ścisana, lecz pociąga się, pozostawiając duże zaokrąglenie i silny zadzior.

Optymalizacja luzu nie polega na obliczeniach typu "jeden rozmiar dla wszystkich". W dużym stopniu zależy ona od wytrzymałości materiału na rozciąganie oraz jego grubości. Dane branżowe sugerują następujące wartości procentowe luzu (po każdej stronie) dla typowych materiałów samochodowych:

W przypadku stali wysokowytrzymałych luz może musieć się znacznie zwiększyć — czasem nawet do 21% grubości materiału — aby uwzględnić odporność materiału na pękanie. Inżynierowie muszą również uwzględnić ugięcie prasy. Nawet przy idealnej geometrii narzędzi, prasa pozbawiona równoległości może powodować nierównomierny luz podczas suwu, co prowadzi do powstawania zadziorów po jednej stronie elementu. Regularne równoważenie obciążenia i centrowanie matrycy są równie ważne jak projekt samego narzędzia.

Faza 2: Konserwacja narzędzi i zarządzanie ostrzem tnącym

Nawet idealnie zaprojektowane matryce będą powodować powstawanie zadziorów, jeśli ostrze tnące ulegnie zużyciu. Ostre ostrze skutecznie koncentruje naprężenia, inicjując pęknięcie. W miarę jak krawędź się zaokrągla, siła rozkłada się na większej powierzchni, powodując plastyczne przepływanie materiału przed jego zerwaniem, co skutkuje powstaniem zadzioru.

Krawędź tnąca jest zazwyczaj uważana za "tępo", gdy promień krawędzi przekracza 0,05 mm. Aby temu zapobiec, konieczna jest proaktywna konserwacja. Najlepsze praktyki obejmują:

• Planowe przetaczanie: Nie czekaj na widoczne zadziory. Wprowadź interwały konserwacyjne oparte na liczbie suwów — zazwyczaj sprawdzaj sekcje tnące co 5 000 do 10 000 suwów, w zależności od stopnia obciążenia materiału.
• Poprawny protokół szlifowania: Podczas ostrzenia standardem jest usunięcie 0,05–0,1 mm materiału, aby przywrócić idealną krawędź. Upewnij się, że ciepło podczas szlifowania nie wyżarzy (nie osłabi) stali narzędziowej.
• Zaawansowane powłoki: Zastosowanie powierzchniowych metod obróbki, takich jak PVD (osadzanie parowe fizyczne) lub obróbka TD może znacząco wydłużyć żywotność narzędzia. Na przykład, nakładka może wytrzymać 600 000 suwów w porównaniu do 200 000 dla niepowleczonej, dłużej zachowując ostrość krawędzi.

Faza 3: Technologie docierania po procesie

Gdy same zapobieganie nie spełnia rygorystycznych wymagań dotyczących wykończenia powierzchni—takich jak Ra 0,8 µm dla elementów układu paliwowego—konieczne staje się doczeszczanie po procesie. Producenci wybierają między metodami masowymi a precyzyjnymi w zależności od geometrii i liczby sztuk detalu.

Metody Masowego Wykańczania

Dla dużych partii wsporników i zacisków samochodowych, wibracyjne przetaczanie lub wykańczanie bębnowe to standard. Detale są zanurzane w maszynie (ceramicznej, plastikowej lub stalowej) i poddawane wibracjom. To ścierne działanie usuwa zewnętrzne zadziory. Choć metoda jest opłacalna, brakuje jej selektywności i może nieznacznie zmienić ogólną wielkość detalu, jeśli nie będzie dokładnie kontrolowana.

Metody Precyzyjnego Usuwania Zadziórów

Dla skomplikowanych geometrii, takich jak kolektory hydrauliczne czy zawory przekładni, metody masowego wykańczania są często niewystarczające. Elektrochemiczne Usuwanie Zadziórów (ECM) wykorzystuje elektrolizę do rozpuszczania zadziórów bez dotykania detalu, zapewniając brak naprężeń mechanicznych. Podobnie, Metoda Energii Cieplnej (TEM) wykorzystuje szybki impuls ciepła do natychmiastowego odparowania cienkich zadziorów. Te metody są droższe, ale gwarantują niezbędną czystość wewnętrzną dla krytycznych elementów obsługi płynów.

Zaawansowana innowacja: hybrydowe tłoczenie i CNC

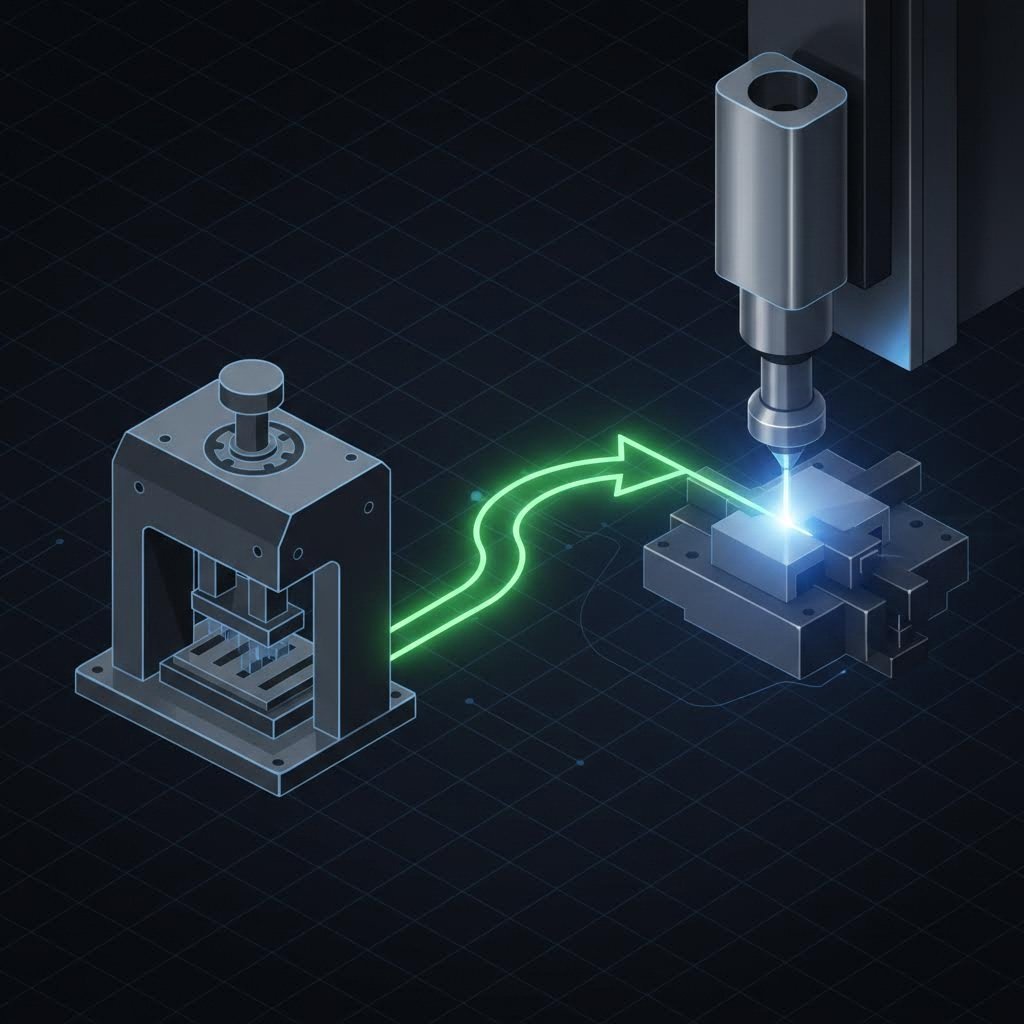

Punkt kulminacyjny redukcji zadziorów w tłoczeniu samochodowym leży w przetwarzaniu hybrydowym. Tradycyjne tłoczenie zapewnia szybkość, ale często pozostawia chropowate krawędzie. Obróbka CNC oferuje precyzję, lecz jest powolna. Technologie hybrydowe tłoczenia-CNC łączą te procesy w spójny przepływ pracy.

W tym podejściu część jest tłoczona do kształtu bliskiego końcowemu, a następnie natychmiast przetwarzana przez jednostkę CNC w celu przycięcia krytycznych krawędzi. Ta metoda może zmniejszyć wysokość zadziora z typowych 0,1 mm do ledwo zauważalnych 0,02 mm. Jest szczególnie przydatna w przypadku widocznych elementów wnętrza (takich jak kratki głośników lub wykończenia desek rozdzielczych) oraz wysokoprecyzyjnych zacisków baterii EV, gdzie nawet mikroskopijne przewodzące pozostałości mogą spowodować zwarcie.

Podsumowanie

Eliminowanie zadziorów w procesie tłoczenia samochodowego to kwestia dyscypliny, a nie przypadku. Zaczyna się od obliczenia odpowiedniego luzu matrycy dla konkretnej gatunki materiału i utrzymywania ostrości narzędzi poprzez rygorystyczne harmonogramy. Jednak w miarę jak rozwijają się normy materiałowe, rozwiązania również muszą się zmieniać. Integracja zaawansowanych technologii docelowych lub hybrydowych zapewnia producentom możliwość dostarczania części bez defektów, które wytrzymają rygorystyczną kontrolę jakości współczesnych pojazdów.

Często zadawane pytania

1. Jaka jest maksymalna dopuszczalna wysokość zadziory dla części samochodowych?

Chociaż tradycyjny limit wynosił 10% grubości materiału, współczesne normy motoryzacyjne często wymagają znacznie mniejszych luzów. Dla krytycznych powierzchni stykowych lub precyzyjnych zespołów zadziory muszą być często ograniczone do wartości poniżej 0,05 mm (0,002 cala), aby zapobiec problemom podczas montażu oraz zagrożeniom bezpieczeństwa.

2. W jaki sposób luz matrycy wpływa na tworzenie się zadziorów?

Luźność matrycy decyduje o sposobie pękania metalu. Zbyt mała luźność (zbyt ciasna) powoduje wtórną ścinanie i nierówne krawędzie, podczas gdy zbyt duża luźność (zbyt luźna) sprawia, że metal się wywija i pęka. Optymalna luźność tworzy czystą strefę pęknięcia, zazwyczaj w zakresie od 8% do 12% grubości materiału, w zależności od gatunku stali.

3. Czy trawienie chemiczne może całkowicie wyeliminować zadziory?

Tak, trawienie chemiczne to proces pozbawiony zadziarów, ponieważ rozpuszcza materiał zamiast go ciąć siłowo. Eliminuje naprężenia mechaniczne i odkształcenia, stanowiąc doskonałą alternatywę dla skomplikowanych, płaskich komponentów samochodowych, takich jak płytki dystansowe, sita lub płyty ogniw paliwowych, gdzie tradycyjne tłoczenie może powodować zniekształcenia.
