Wat is progressief stempelen en waarom domineert het de metaalvorming?

Vraagt u zich af hoe fabrikanten miljoenen identieke metalen onderdelen produceren met opmerkelijke snelheid en precisie? Het antwoord ligt in het progressieve stempelproces — een productiemethode die de metaalvorming in grote volumes heeft gerevolutioneerd in talloze industrieën.

Progressief stempelen is een metaalvormingsproces waarbij een rol plaatmetaal door een reeks opeenvolgende matrijsstations wordt gevoerd, waarbij elk station een specifieke bewerking uitvoert — zoals ponsen, buigen of coining — totdat een volledig gevormd onderdeel aan het laatste station verschijnt.

In tegenstelling tot enkelvoudige bewerkingen die meerdere machine-instellingen vereisen, progressief metaalstansen consolideert alles tot één continue werkstroom. Het resultaat? Snellere productie, strengere toleranties en aanzienlijk lagere kosten per onderdeel bij productie in grote aantallen.

De kernmechanica van de stripvoortgang

Stel u een lange strook plaatmateriaal voor—ook wel strip of coil genoemd—die in een stanspers wordt ingevoerd. Terwijl de pers op en neer beweegt, wordt deze strip stapsgewijs door een zorgvuldig ontworpen progressieve stans geleid. Elke persslag verplaatst het materiaal een exacte afstand naar voren, waardoor perfecte uitlijning op elk station wordt gegarandeerd.

Dit is wat dit systeem zo effectief maakt:

• Continue toevoer: De coil levert een ononderbroken aanvoer van grondstof, waardoor handmatig laden tussen bewerkingen overbodig wordt
• Gelijktijdige bewerkingen: Meerdere stations bewerken tegelijkertijd verschillende delen van de strip tijdens elke persslag
• Automatische voortgang: De strip voert gedeeltelijk gevormde onderdelen door de stans totdat ze volledig zijn afgewerkt

Wanneer u zich afvraagt "wat zijn stansen in de productie?", denk dan aan progressieve stansen als geavanceerde multi-gereedschapssystemen. Ze bevatten alle snij-, vorm- en shaping-elementen die nodig zijn om vlak plaatmetaal te transformeren in complexe driedimensionale onderdelen — allemaal binnen één enkele gereedschapsopstelling.

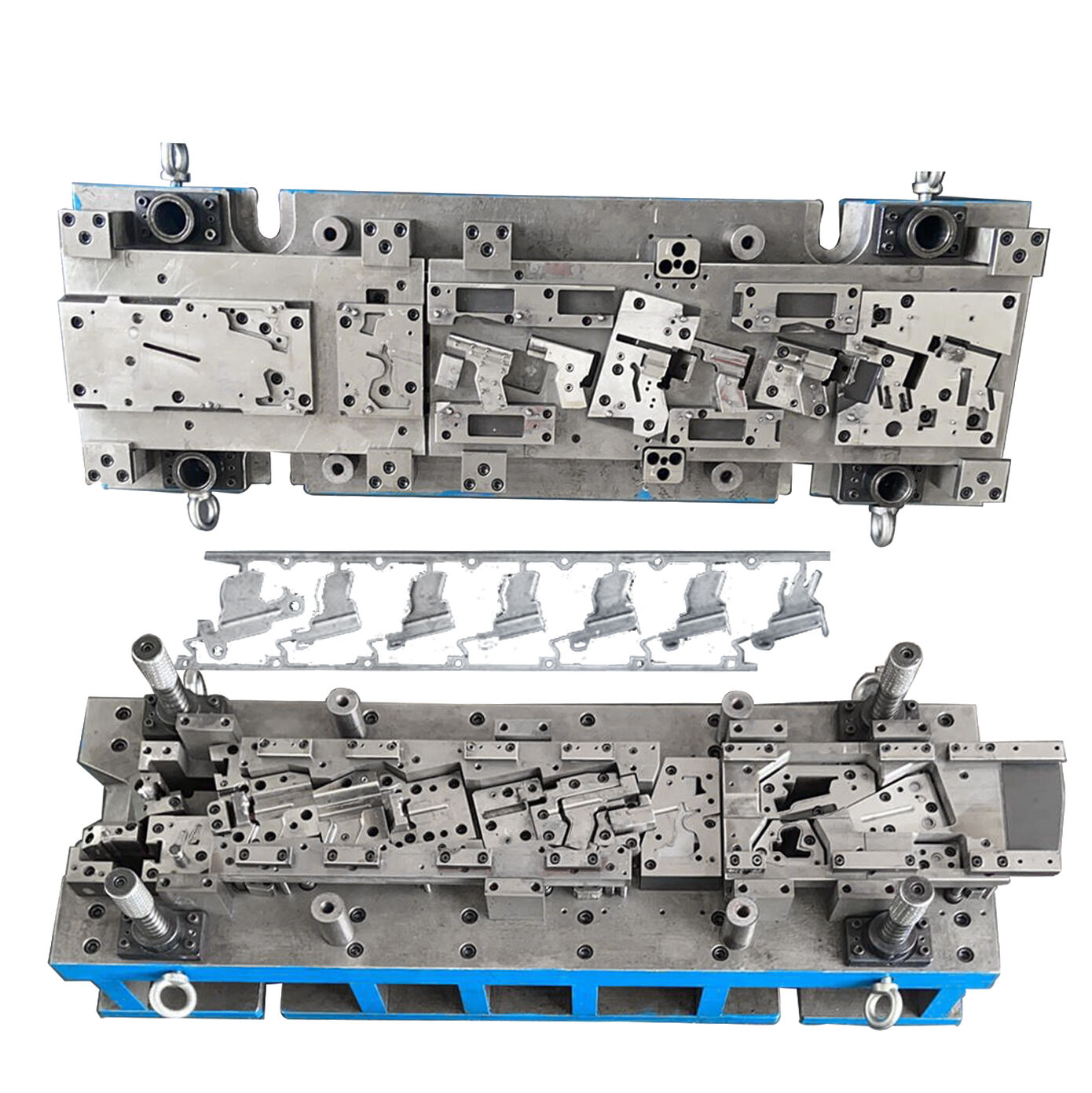

Hoe meerdere stations complete onderdelen creëren

Elk station in een progressieve staan voert één gespecialiseerde taak uit. Het eerste station maakt bijvoorbeeld leidgaten voor uitlijning. Het volgende kan de omtrek van het onderdeel uitsnijden. Opvolgende stations buigen flenzen, vormen kenmerken en voegen reliëfgedeelten toe. Het laatste station scheidt het voltooide onderdeel van de transportstrook.

Deze stapsgewijze aanpak biedt drie belangrijke voordelen voor productie in grote aantallen:

• Snelheid: Productiesnelheden kunnen oplopen tot duizenden onderdelen per uur, aangezien alle bewerkingen plaatsvinden bij elke perscyclus
• Consistentie: Hard gereedschap garandeert dat elk onderdeel identiek is aan het eerste, zelfs na miljoenen cycli
• Kosten-efficiëntie: Het consolideren van bewerkingen elimineert secundaire hantering, vermindert de arbeidsbehoeften en minimaliseert afvalmateriaal

Progressieve matrijzenstempeling blinkt vooral uit wanneer u kleine tot middelgrote onderdelen nodig hebt in aantallen van duizenden tot miljoenen. De aanvankelijke investering in gereedschap levert snel rendement op naarmate de productievolume stijgt, waardoor deze methode de eerste keuze is voor automotiveconnectoren, elektronische aansluitingen, bevestigingsbeugels voor huishoudtoestellen en talloze andere precisie-onderdelen.

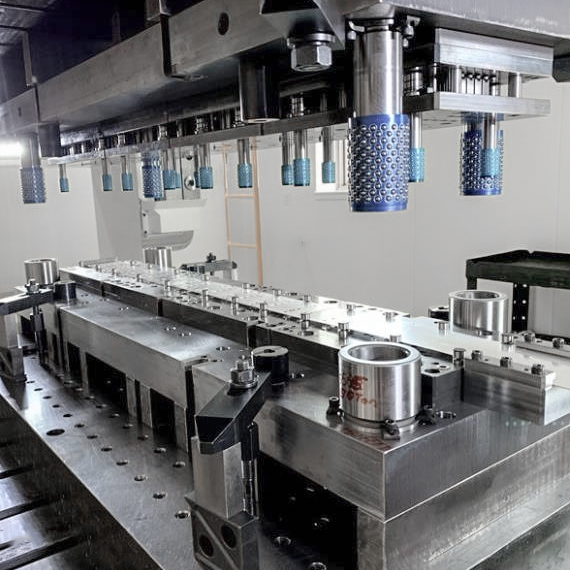

Uit elkaar halen van elke station in de volgorde van de progressieve matrijs

Hoe wordt een platte metalen strook dus omgezet in een nauwkeurig gevormd onderdeel ? Het geheim ligt in de georkestreerde volgorde van stations binnen progressieve matrijzen. Elk station voert één zorgvuldig berekende bewerking uit en bouwt voort op het werk van eerdere stations, waardoor geometrieën worden gecreëerd die onmogelijk zouden zijn met enkelstadiummethoden. Laten we de volledige reis van uw materiaal doorlopen — van ruwe coil tot afgewerkt onderdeel.

Uitleg van piercing- en leidgatfuncties

Voordat er met vormen wordt begonnen, leggen de eerste stations in een progressieve stempelmal de basis voor alles wat volgt. Hier worden piercingbewerkingen uitgevoerd om leidgaten — kleine, nauwkeurig gepositioneerde openingen — te maken die als uitlijnreferentie dienen voor het gehele proces.

Waarom zijn leidgaten zo cruciaal? Zoals ingenieurspecialisten bij Jeelix opmerken, fungeren deze gaten als de ‘Noordster’ van het progressieve stempelproces. Ze leveren het absolute referentiepunt dat elk volgend station in perfecte uitlijning houdt. Zonder deze gaten zouden microscopische voedingsfouten zich over de stations heen opstapelen, wat uiteindelijk leidt tot onderdelen die buiten de toleranties vallen.

Zo werkt het correctiemechanisme:

• De voeder brengt de strip naar een benaderende positie
• Gevormde leidpennen, gemonteerd op de bovenste mal, dalen in de leidgaten
• Bij het binnengaan van elke pen in zijn respectievelijke gat genereert het conische oppervlak een zijwaartse kracht
• Deze kracht duwt de strip in precieze X-Y-uitlijning voordat enige vormgevende gereedschappen contact maken

Deze 'vergrendel-en-corrigeer'-aanpak herstelt de positie van de strip bij elke persslag, waardoor de keten van opgehoopte afwijkingen effectief wordt verbroken. Van de verschillende soorten stempelmatrijzen onderscheiden progressieve matrijzen zich specifiek door deze ingebouwde foutcorrectiemogelijkheid.

Van uitsnijden tot definitieve vormgevende bewerkingen

Zodra de leidgaten de uitlijning hebben gevestigd, wordt de strip stap voor stap door een zorgvuldig opeenvolgende reeks bewerkingen getransporteerd. Elke station transformeert het materiaal geleidelijk, en het begrijpen van deze volgorde verklaart waarom progressieve matrijzen zo’n opmerkelijke precisie en complexiteit bereiken.

1. Ponsen: Naast leidgaten creëren aanvullende perforatiestations interne kenmerken — bevestigingsgaten, sleuven en uitsparingen die de functionele geometrie van het onderdeel bepalen. De progressieve stempel snijdt schoon door het materiaal, waarbij de afvalstukken via vrijloopkanalen onder de matrijs naar beneden vallen.
2. Blanken: Deze bewerking snijdt het externe profiel van het onderdeel. In de meeste progressieve stempels gebeurt het blikken echter eerst gedeeltelijk: trim- en uitsnijdbewerkingen verwijderen geleidelijk overtollig materiaal, terwijl het onderdeel verbonden blijft met de transportstrook voor verdere bewerking.
3. Buigen: Nu begint het platte werkstuk zijn transformatie naar drie dimensies. Buigstations vormen hoeken en flensen door het materiaal te dwingen rond nauwkeurig gevormde stempeloppervlakken. Het draaggedeelte van de strook houdt alles stabiel terwijl deze krachten worden uitgeoefend.
4. Tekening: Voor onderdelen die diepte of holtekenmerken vereisen, rekken trekkstations het materiaal uit tot kopvormige of doosvormige vormen. Deze bewerking vereist zorgvuldige controle: te agressief, en het metaal scheurt; te zacht, en de vereiste diepte wordt niet bereikt. Progressieve stempels maken vaak gebruik van meerdere ondiepe trekbewerkingen in plaats van één diepe trek.
5. Muntvormen: Wanneer u uitzonderlijke dimensionele nauwkeurigheid nodig hebt, passen coiningstations extreme druk toe op specifieke gebieden. Deze herstempelbewerking comprimeert het metaal en bereikt strengere toleranties voor kritieke afmetingen, hoeken en oppervlaktevlakheid dan vormgeven alleen kan opleveren.
6. Vormgeven: Complexe driedimensionale vormen ontstaan via gespecialiseerde vormgevende stations. Embossing voegt verstevigingsribben of identificatiemerkers toe. Flanging vormt randen. Elke vormgevende bewerking bouwt voort op eerdere bewerkingen en vormt geleidelijk de uiteindelijke componentgeometrie.
7. - De grens: Op het laatste station wordt het voltooide onderdeel van de draagstrip gescheiden. Deze definitieve snede vrijt het afgewerkte onderdeel, dat via glijbanen of transportbanden wordt afgevoerd, terwijl het resterende afvalmateriaal (het 'skelet') wordt doorgestuurd voor recycling.

Bekijk dit voorbeeld van stansen in actie: een autoterminaalconnector vereist mogelijk het ponsen van een geleidingsgat, meerdere interne gatponsbewerkingen, gedeeltelijk uitsnijden, twee buigbewerkingen voor contactveren, coining voor kritieke contactoppervlakken en de definitieve afsnijding — allemaal binnen één progressieve matrijs die honderden slagen per minuut uitvoert.

De onderdelen van de stansmatrijs werken samen als een geïntegreerd systeem. Matrijsknoppen leiden de ponsgereedschappen met micronnauwkeurigheid. Afstempelaars houden het materiaal vlak terwijl de ponsgereedschappen zich terugtrekken. Geleiders corrigeren voortdurend de positie. Dit ecosysteem van precisie-elementen stelt progressieve matrijzen in staat om toleranties van slechts ±0,01 mm te behouden gedurende miljoenen productiecycli.

Wat maakt deze opeenvolgende aanpak zo krachtig? Elke bewerking blijft relatief eenvoudig, waardoor de belasting op afzonderlijke stations wordt verminderd, terwijl tegelijkertijd een complexiteit wordt bereikt die geen enkeltrapsgereedschap zou kunnen evenaren. Het materiaal stroomt voorspelbaar, de vervorming vindt geleidelijk plaats en de kwaliteit blijft consistent van het eerste onderdeel tot het miljoenste.

Fundamenten van het ontwerp en de engineering van progressieve gereedschappen

U hebt gezien hoe progressieve gereedschappen station voor station werken—maar hoe ontwerpen ingenieurs deze geavanceerde gereedschappen eigenlijk in werkelijkheid? Het feit is dat de ‘magie’ zich al lang voordat er enig metaal wordt gestanst voltrekt. Het ontwerp van progressieve gereedschappen behoort tot een van de meest veeleisende engineeringdisciplines binnen de productie, waarbij beslissingen die tijdens de conceptuele fase worden genomen, direct bepalen of de productie zal slagen of ten koste van dure mislukkingen zal uitvallen.

Denk er zo over: het bouwen van een progressieve stempel zonder adequate engineering is vergelijkbaar met het bouwen van een wolkenkrabber zonder bouwtekeningen. De initiële investering in het ontwerp van stempels voor stansen levert rendement op gedurende de gehele levenscyclus van de tool—vaak uitstrekkend over miljoenen productiecycli.

Technische overwegingen voor de stempelindeling

Elk project voor progressieve stempelgereedschappen begint met het ontwerp van de strookindeling. Volgens Industry Tooling is de strookindeling in feite de blauwdruk van uw gehele productieproces. Het bepaalt hoe het materiaal stroomt, waar elke bewerking plaatsvindt en hoeveel afval u zult genereren.

Waarom is de strookindeling zo cruciaal? Overweeg deze factoren die ingenieurs moeten afwegen:

• Materiaalstroomanalyse: Ingenieurs tekenen exact in hoe de metalen strook zal vervormen, uitrekken en zich door elk station bewegen—waarbij spanningspunten worden voorzien voordat ze problemen worden.
• Compensatie voor veerkracht: Metalen 'veerden' van nature terug na buigen, dus moeten stempelontwerpers overdruk toepassen om de uiteindelijke doelafmetingen te bereiken.
• Belastingverdeling per station: Een gelijkmatige krachtverdeling over de stations voorkomt vroegtijdige slijtage en zorgt voor een consistente perswerking

Het ontwerp van de draagstrip verdient speciale aandacht. Technici kiezen tussen eenzijdige dragers (die eenvoudige toegang bieden voor bewerking aan drie zijden) en tweezijdige dragers (die een optimale krachtbalans bieden voor grote of hoogprecieze onderdelen). Voor onderdelen die dieptrekken vereisen, omvatten stretch-web-ontwerpen strategisch geplaatste insnijdingen die het materiaal in staat stellen te stromen tijdens de vormgeving—waardoor scheuren in complexe geometrieën worden voorkomen.

Ontwerpvoor fabricageprincipes (Design for Manufacturability) leiden elke beslissing. Kan de voorgestelde vorm werkelijk worden gevormd zonder scheuren? Zal de volgorde van de stations interferentie veroorzaken tussen de componenten van de progressieve matrijs? Is de steekafstand voldoende om ruimte te bieden voor de vormgeving, terwijl materiaalverspilling wordt geminimaliseerd? Deze vragen moeten definitief worden beantwoord voordat er enig gereedschapsstaal wordt bewerkt.

Een reëel effect? Een gedocumenteerde casestudy toonde aan dat het opnieuw ontwerpen van een suboptimale strookindeling het materiaalafval verminderde van 12% naar minder dan 5%, wat duizenden dollars per productiebatch bespaarde — simpelweg door een intelligenter ontwerp van stempelmatrijzen voor metaal.

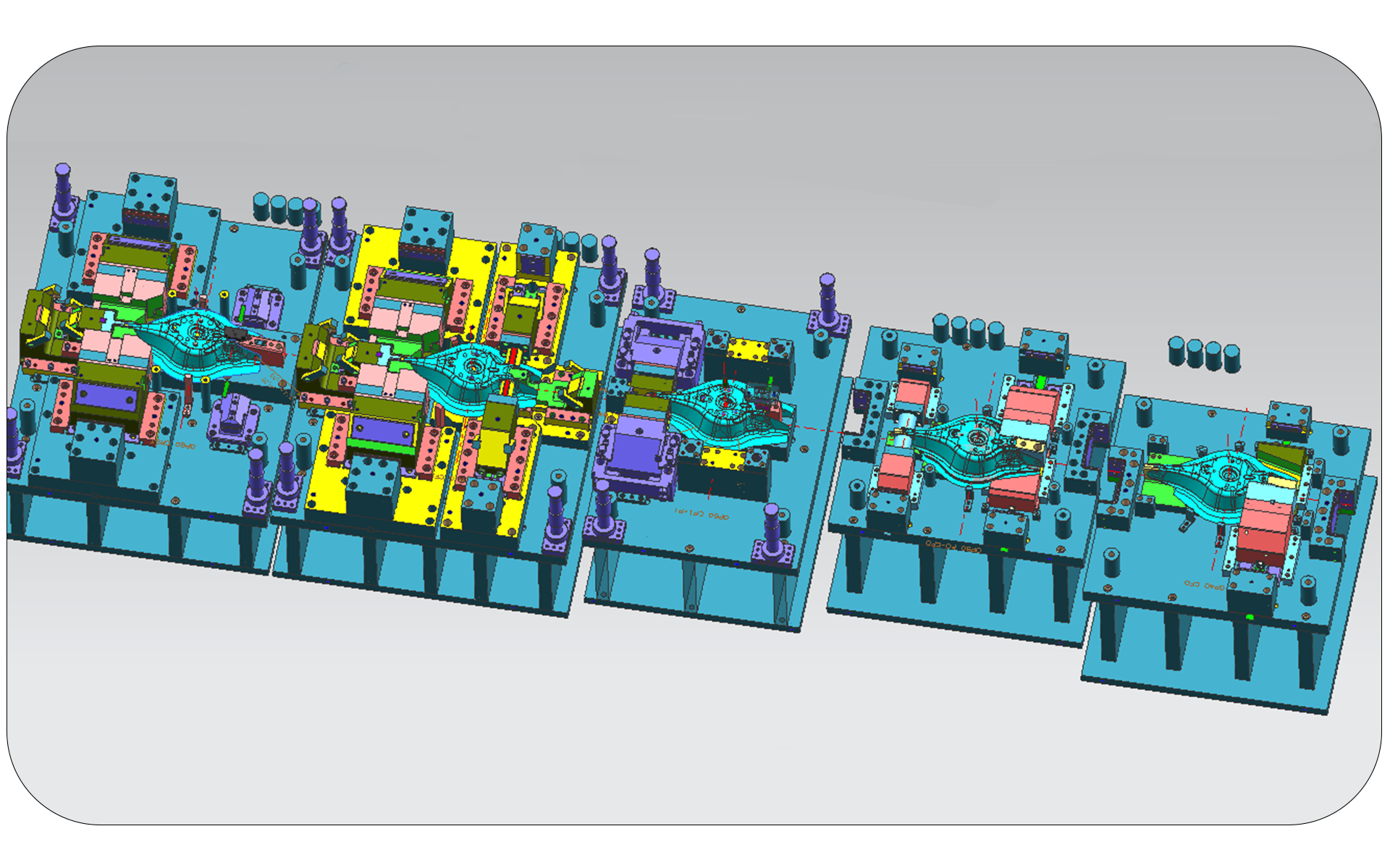

CAE-simulatie in moderne matrijsontwikkeling

Voor de introductie van digitale simulatie was het ontwikkelen van een plaatmetaalmatrijs in wezen een dure trial-and-error-methode. Ingenieurs bouwden gereedschappen op basis van ervaring, monteerden ze in een pers en ontdekten problemen pas nadat er al aanzienlijke investeringen waren gedaan. Vandaag de dag heeft Computer-Aided Engineering deze 'bouw-en-test'-aanpak omgevormd tot een 'voorspel-en-optimaliseer'-wetenschappelijke methode .

Wat laat CAE-simulatie eigenlijk zien? Volgens productieonderzoek van Jeelix biedt virtuele simulatie verschillende cruciale mogelijkheden:

• Voorspelling van vormgevingshaalbaarheid: Identificeer potentiële scheuringen, plooivorming of dunner worden voordat er ook maar een gram staal wordt bewerkt
• Springback-berekening: Voorspel elastische terugvervorming met grote nauwkeurigheid, zodat compensatie kan worden ingebouwd in de matrijsgeometrie
• Krachteisen: Bepaal de exacte tonnagebehoeften op elk station voor een juiste perskeuze
• Visualisatie van materiaalstroming: Volg hoe het metaal zich beweegt tijdens elke bewerking, waardoor verborgen spanningsconcentraties zichtbaar worden

Eindige-elementenanalyse (FEA) gaat hier verder mee door het vormgevingsproces op te delen in duizenden minuscule berekeningen. Ingenieurs kunnen virtueel honderden keren een onderdeel 'ponsen', waarbij verschillende aanpakken worden getest zonder materiaal of machinecapaciteit te verspillen. Deze simulatiegebaseerde aanpak heeft de economie van progressieve stempelontwerpen fundamenteel veranderd — dure fysieke iteraties worden verminderd terwijl het succespercentage bij het eerste prototype wordt verbeterd.

Het praktische voordeel? Ingenieurs valideren dat de componenten van hun progressieve stempel naadloos samenwerken, nog voordat zij zich committeren tot kostbare bewerking. Zij kunnen de volgorde van de stations optimaliseren, de vormgevingsradii aanpassen en het materiaalgebruik verfijnen — allemaal in de virtuele omgeving, waar wijzigingen niets kosten behalve tijd.

Voor fabrikanten die progressief ponsen evalueren, is het begrijpen van deze technische basisprincipes van belang. Een leverancier met sterke CAE-mogelijkheden en bewezen DFM-expertise levert gereedschappen die vanaf dag één betrouwbaar draaien. Het alternatief—het ontdekken van ontwerpgebreken tijdens de proefproductie—betekent vertragingen, kosten voor herwerk en frustratie die adequaat technisch onderzoek in een vroeg stadium had kunnen voorkomen.

Materiaalkeuze en dikteoverwegingen voor progressief ponsen

Dit is een vraag die uw project voor progressief ponsen kan maken of breken: hebt u het juiste materiaal gekozen? Hoewel gereedschapsontwerp en stationvolgorde veel aandacht krijgen, wordt materiaalkeuze vaak over het hoofd gezien—ook al heeft deze direct invloed op alles, van de levensduur van het gereedschap tot de productiesnelheid en de kwaliteit van het eindproduct.

De realiteit? Niet alle metalen presteren even goed in de stempelvorm van platen. Sommige materialen glijden door progressieve operaties als boter, terwijl anderen vechten tegen je op elk station. Als men deze verschillen begrijpt voordat men met het werktuig begint, kan men later geen kostbare verrassingen ondervinden.

Optimale materiaalkeuze voor progressieve werkzaamheden

Progressief stempelen past bij een grote verscheidenheid aan metalen, maar elk heeft verschillende kenmerken die van invloed zijn op de manier waarop uw metalen stempeldraad moet worden ontworpen. Volgens materiaalspecialisten van de American Industrial Company moeten fabrikanten bij de keuze van materialen een balans vinden tussen verschillende belangrijke factoren:

• Vormbaarheid: Hoe gemakkelijk het metaal buigt, trekt en vormt zonder te barsten
• Treksterkte: De kracht die het materiaal weerstaat voordat het breekt
• Verhardingssnelheid bij vervorming: Hoe snel breekbaar het metaal wordt tijdens de vervorming
• Verwerkbare eigenschappen: Hoe schoon het materiaal snijdt en hoeveel slijtage het veroorzaakt

Laten we eens kijken naar de materialen die u het vaakst tegenkomt in stempelmachines en andere progressieve gereedschappen:

Koolstofstaal blijft de werkpaard van progressief stansen. Deze ijzer-koolstoflegering levert uitzonderlijke sterkte, ontwerpflexibiliteit en kosteneffectiviteit. Hij reageert voorspelbaar op vormgevende bewerkingen en werkt goed bij meerdere stansmethoden. Voor toepassingen waarbij corrosiegevoeligheid een rol speelt, verlengen zink-, chroom- of nikkelcoatings de levensduur aanzienlijk.

Roestvrij staal biedt corrosiebestendigheid en een aantrekkelijke afwerking—waardoor het ideaal is voor voedselverwerking, medische apparatuur en zichtbare onderdelen. Zoals de metallurgische experts van Ulbrich echter opmerken, brengt austenitisch roestvast staal unieke uitdagingen met zich mee. Het heeft een hoge koudverhardingsindex (0,34 % voor RVS) en kan tijdens plastische vervorming overgaan in een brosse martensietfase die gevoelig is voor scheurvorming. Zorgvuldig matrijsontwerp en soms tussentijdse gloeibehandeling worden dan noodzakelijk.

Aluminium is aantrekkelijk wanneer gewicht van belang is. Dit zilverwitte metaal biedt een uitstekende sterkte-op-gewichtverhouding, buitengewone vormbaarheid en thermische geleidbaarheid. Het is de eerste keuze voor lichtgewicht gestanste onderdelen in de lucht- en ruimtevaart, elektronica en automobielindustrie, waar massa-reductie de efficiëntie verbetert.

Messing progressief stansen maakt gebruik van de uitzonderlijke veelzijdigheid van deze koper-zinklegering. Messing biedt goede smeedbaarheid, een aantrekkelijke visuele uitstraling voor decoratieve hardware en een goede elektrische geleidbaarheid. Het wordt veel gebruikt voor lagers, sloten, tandwielen en kleppen, waar deze eigenschappen van belang zijn.

Progressief stansen van koper uitstekend geschikt voor elektrische en thermische toepassingen. Dit zachte, ductiele metaal biedt superieure geleidbaarheid — waardoor het de voorkeurskeuze is voor elektrische connectoren, aansluitpunten en warmteoverdrachtscomponenten. De gemakkelijk te reinigen oppervlakken zijn ook geschikt voor toepassingen in de voedingsmiddelenverwerking en medische sector.

Diktebereiken en factoren die van invloed zijn op de vormbaarheid

De materiaaldikte bepaalt direct wat uw progressieve stansprocessen kunnen bereiken. Te dun, en het verwerken wordt problematisch. Te dik, en u hebt een zeer hoge tonnage of volledig alternatieve processen nodig.

Materiaal Type	Typische diktebereik	Vormbaarheidsclassificatie	Gemeenschappelijke toepassingen
Koolstofstaal	0,2 mm – 6,0 mm	Uitstekend	Beugels, structurele onderdelen, automotive panelen
Roestvrij staal	0,1 mm – 4,0 mm	Goed (vereist zorgvuldigheid)	Medische apparatuur, voedselverwerkingsapparatuur, corrosiebestendige onderdelen
Aluminium	0,2 mm – 5,0 mm	Uitstekend	Lichtgewicht behuizingen, koellichamen, lucht- en ruimtevaartcomponenten
Messing	0,1 mm – 3,0 mm	- Heel goed.	Decoratieve hardware, elektrische contacten, sanitairarmaturen
Koper	0,1 mm – 3,0 mm	Uitstekend	Elektrische aansluitingen, connectoren, thermische geleiders

Hoe beïnvloeden materiaaleigenschappen uw stempelstations? Houd rekening met de volgende praktische implicaties:

• Perskrachtvereisten: Sterkere materialen zoals roestvast staal vereisen hogere vormkrachten, wat grotere persen en robuustere stempelconstructies vereist
• Productiesnelheden: Zachtere materialen zoals aluminium en koper maken snellere cyclusstijden mogelijk, terwijl werkverhardende metalen langzamere voortgang vereisen om scheuren te voorkomen
• Slijtage van stempels: Abrasieve materialen versnellen de slijtage van gereedschap, wat leidt tot een hogere onderhoudsfrequentie en hogere vervangingskosten voor stempels voor plaatmetaalponsen
• Smeringsbehoeften: Elk materiaal heeft specifieke optimale smeermiddelvereisten — het verwaarlozen hiervan veroorzaakt klemmen, oppervlaktegebreken en vroegtijdige gereedschapsfalen

Wat zijn de beperkingen? Progressief ponsen is niet universeel geschikt. Zeer dikke materialen—meestal boven de 6 mm voor staal—overschrijden vaak de praktische tonnagegrenzen voor standaard progressieve bewerkingen. Exotische legeringen zoals titanium, hoewel uitstekend geschikt voor lucht- en ruimtevaarttoepassingen, vereisen gespecialiseerde gereedschappen en veel langzamere productiesnelheden. Materialen met slechte vormbaarheid kunnen barsten tijdens complexe buig- of dieptreksequenties, wat alternatieve methoden vereist zoals transferponsen of meertrapsbewerkingen met tussentijdse gloeiing.

Zoals Manor Tool benadrukt, leidt het kiezen van ongeschikte materialen tot voortijdige slijtage van het gereedschap, lage-kwaliteit ponswerk en een kettingreactie van productieproblemen. De oplossing? Pas de materiaaleigenschappen zorgvuldig aan aan de eisen van uw toepassing, raadpleeg metallurgische experts wanneer er onduidelijkheid bestaat en verifieer de vormbaarheid via simulatie voordat u investeert in gereedschap.

Nu de materiaalkeuze adequaat is afgewikkeld, volgt de volgende cruciale beslissing: de keuze tussen progressief stansen en alternatieve vormgevingsmethoden—een vergelijking die precies laat zien waar dit proces maximale waarde oplevert.

Progressief stansen vergeleken met alternatieve methoden

Nu u de overwegingen rond materialen en dikte begrijpt, rijst een grotere vraag: is progressief stansen eigenlijk de juiste keuze voor uw project? Het antwoord hangt af van factoren zoals onderdeelcomplexiteit, productievolume en budgetbeperkingen. Laten we de verwarring wegnemen door de belangrijkste stansmethodeën rechtstreeks met elkaar te vergelijken—zodat u weloverwogen productiebeslissingen kunt nemen in plaats van te vertrouwen op giswerk.

Vergelijkingsfactoren: progressief versus transferponsen

Deze twee methoden concurreren vaak om dezelfde projecten, maar ze blinken uit in duidelijk verschillende scenario’s. Begrijpen wanneer u elke methode moet kiezen, bespaart u kostbare mismatchen tussen uw eisen en uw investering in gereedschap.

Progressieve stempelmatrijs houdt uw onderdeel gedurende de gehele vormgevingsreeks vast aan de transportstrook. Elke persslag verplaatst de strook verder en voert tegelijkertijd bewerkingen uit op alle stations. Volgens productie-experts van Die-Matic maakt dit progressief ponsen ideaal voor snelle productie van complexe onderdelen in matige tot hoge volumes — met name wanneer de componenten klein tot middelgroot zijn.

Transfer stempeling volgt een fundamenteel andere aanpak. Zoals Worthy Hardware opmerkt, begint overdrachtponsen ofwel met een plaatje (blank) of wordt het onderdeel vroeg in het proces van de metalen strook gescheiden. Mechanische overdrachtsystemen verplaatsen vervolgens elk stuk onafhankelijk van station naar station — vergelijkbaar met een assemblagelijn waarbij elke werkstation een specifieke bijdrage levert.

Waarom is dit onderscheid belangrijk? Overweeg deze praktische implicaties:

• Componentgrootte: Overdrachtsmatrijzenbewerkingen kunnen grotere, zwaardere onderdelen verwerken die onpraktisch zouden zijn om aan een strook te vervoeren
• Trekdiepte: Wanneer u diepe trekken of kopvormige vormen nodig hebt, stelt transferstempelen met zijn onafhankelijke handling u in staat om agressiever te vormen dan bij stripgevoede methoden.
• Oriëntatieflexibiliteit: Transfersystemen kunnen onderdelen tussen de stations roteren of opnieuw positioneren — waardoor complexe geometrieën mogelijk worden die onhaalbaar zouden zijn wanneer de onderdelen aan de strip blijven bevestigd.
• Cyclus tijd: Progressief stempelen draait doorgaans sneller omdat er geen mechanische overdracht tussen de stations plaatsvindt.

Denk er zo over: als uw onderdelen kleine connectoren, terminals of beugels zijn die in miljoenen worden geproduceerd, levert progressief stempelen ongeëvenaarde efficiëntie. Als u grote carrosseriepanelen of diep-getrokken behuizingen vormt, rechtvaardigt de flexibiliteit van transferstempelen zijn iets langzamere werksnelheid en hogere operationele complexiteit.

Wanneer samengestelde matrijzen meer zin maken

Soms is de eenvoudigste oplossing de beste. Bij stempelen met samengestelde matrijzen worden meerdere bewerkingen — zoals snijden en ponsen — uitgevoerd in één persslag. In tegenstelling tot progressieve matrijzen met hun opeenvolgende stations voltooit een samengestelde matrijs alle bewerkingen tegelijk.

Volgens Larson Tool worden samengestelde malen veel gebruikt voor eenvoudige, platte onderdelen waarbij meerdere snijbewerkingen gelijktijdig kunnen plaatsvinden. Ze zijn over het algemeen goedkoper in ontwerp en productie dan progressieve malen, waardoor ze aantrekkelijk zijn voor projecten met lagere volumes of rechte geometrieën.

Maar hier is de afweging: samengestelde malen beschikken niet over de vormgevende mogelijkheden van progressieve of transformatiemethoden. U kunt geen bochten, dieptrekken of complexe driedimensionale vormen maken met samengestelde bewerkingen. De onderdelen die worden geproduceerd, zijn essentieel plat — geponst, geblanct en klaar voor gebruik of verdere bewerking.

De onderstaande tabel vat de belangrijkste beslissingsfactoren samen voor alle belangrijke methoden:

Methode Type	Best geschikt voor (onderdeelcomplexiteit)	Volume Sweet Spot	Gereedschapsinvestering	Cyclusduur
Progressieve stempelmatrijs	Eenvoudig tot matig complex; klein- tot middelgrote onderdelen	Hoog volume (100.000+ onderdelen)	Hogere initiële kosten; laagste kosten per onderdeel bij grootschalige productie	Snelst
Transfer stempeling	Grote of ingewikkelde onderdelen; dieptrekken	Medium tot hoge productievolume	Hogere kosten voor gereedschap en instelling	Matig
Samengestelde stempeling	Eenvoudige, platte onderdelen; precisiesnijden	Laag tot medium volume	Lagere initiële investering	Matig
Enkeltrapsbewerkingen	Zeer eenvoudige geometrieën; prototypes	Lage productievolume of testdoeleinden	Laagste initiële kosten	Langzaamst (meerdere instellingen)

Let op hoe de economie sterk verschuift op basis van het volume. De hogere initiële gereedschapskosten voor progressief ponsen worden steeds minder relevant naarmate de productiehoeveelheden stijgen — de besparingen per onderdeel nemen met elke cyclus toe. Tegelijkertijd bieden samengestelde malen kostenvoordelen bij eenvoudigere projecten waarbij u geen progressieve complexiteit nodig hebt.

Wat zijn enkelvoudige operaties? Deze basisponsmethoden voeren één bewerking uit per persinstelling. Ze zijn uitstekend geschikt voor prototyping, zeer lage volumes of uiterst eenvoudige onderdelen. Voor het produceren van complexe, gepoonste onderdelen op deze manier zijn echter meerdere machine-instellingen, herhaaldelijk hanteren en aanzienlijk hogere arbeidskosten vereist — waardoor deze methode onpraktisch is voor alles behalve korte oplages.

Dit is het beslissingskader dat ervaren fabrikanten gebruiken:

• Kies voor progressief ponsen wanneer: U hebt kleine tot middelgrote onderdelen nodig in grote volumes met meerdere vormgevende bewerkingen, en snelheid is belangrijk
• Kies voor transferponsen wanneer: Onderdelen zijn te groot voor strookvoeding, vereisen diepe trekken of moeten tussen bewerkingen worden herpositioneerd
• Kies voor samengestelde vormen wanneer: Uw onderdelen zijn plat, vereisen nauwkeurige snijbewerkingen en de productiehoeveelheden rechtvaardigen geen investering in progressieve gereedschappen
• Kies voor enkelvoudige bewerkingen wanneer: U prototypes maakt, ontwerpen test of zeer beperkte hoeveelheden produceert

Zoals industrieanalisten benadrukken, gaat de flexibiliteit van overdrachtstempelen gepaard met nadelen: de operationele kosten kunnen hoger zijn vanwege complexe instellingen en de vereiste gespecialiseerde arbeidskracht. De insteltijd is langer voor ingewikkelde onderdelen. En het behouden van consistente kwaliteit vereist precisie zowel in de matrijsontwerpen als in de kalibratie van het overdrachtsmechanisme.

De conclusie? Er bestaat geen universeel 'beste' stempelmethode — alleen de beste methode voor uw specifieke combinatie van onderdeelgeometrie, volumeeisen en budgetbeperkingen. Een goed begrip van deze afwegingen van tevoren voorkomt dure mismatchen tussen uw productiebehoeften en uw gereedschapskeuzes.

Nu de proceskeuze duidelijk is, wordt de volgende overweging even kritisch: het begrijpen van het werkelijke kostenplaatje en het berekenen van het moment waarop de investering in progressief ponsen zich daadwerkelijk terugbetaalt.

Kostenanalyse en ROI-factoren voor investering in progressief ponsen

U hebt de methoden vergeleken — nu bespreken we de kosten. Het proces van progressief ponsen vereist een aanzienlijke initiële investering, wat begrijpelijk is dat fabrikanten terughoudend maakt. Maar hier is wat veel kostenanalyses over het hoofd zien: het economische model van progressief ponsen verschilt fundamenteel van andere productiebenaderingen. Het begrijpen van dit verschil verandert hoe u uw gereedschapsbeslissingen evalueert.

Beschouw progressief ponsmatrijzen als kapitaalgoederen, niet als kostenposten. U 'koopt' in feite een zeer lage kostprijs per onderdeel voor de gehele levensduur van het gereedschap. De vraag is niet of progressief ponsen hogere initiële kosten met zich meebrengt — dat is altijd het geval. De echte vraag is: bij welk productievolume begint die investering rendement af te leveren?

Berekenen van de break-evenpunten voor investering in gereedschap

Volgens productiekostenanalisten van Okdor bedragen de kosten voor automobielstempelgereedschap doorgaans $100.000 tot $500.000, afhankelijk van de onderdeelcomplexiteit en de productievereisten. Eenvoudige beugels vallen aan de lagere kant van dit bereik, terwijl complexe carrosseriedelen die meerdere vormgevingsoperaties vereisen tot hogere investeringsniveaus leiden.

Maar hier wordt de economie interessant. Dezelfde analisten constateren dat onderdelen van gewalst plaatstaal, die $15 per stuk kosten, via progressief stempelen kunnen dalen tot $3–$12 per stuk — afhankelijk van de complexiteit. Dat betekent potentieel een kostenreductie van 80% per onderdeel. Bij jaarlijkse productiehoeveelheden van honderdduizenden onderdelen nemen deze besparingen snel toe.

Wanneer is progressief stempelen dan financieel verantwoord? De gegevens wijzen op duidelijke drempelwaarden:

• Minimale haalbare productievolume: Streef naar minimaal 10.000 onderdelen per maand (meer dan 120.000 per jaar) om de investering in gereedschap te rechtvaardigen
• Optimale terugverdientijdzone: Projecten met meer dan 50.000 onderdelen per jaar behalen doorgaans een terugverdientijd van 18 maanden voor de gereedschapskosten
• Maximale efficiëntie: Hoe meer onderdelen u produceert, hoe lager uw effectieve gereedschapskost per onderdeel wordt

Overweeg dit kader: als uw huidige fabricagekost $15 per onderdeel bedraagt en stansen deze kosten verlaagt tot $5, bespaart u $10 per eenheid. Met gereedschapskosten van $150.000 bereikt u de break-even bij 15.000 onderdelen. Alles daarboven vertegenwoordigt zuivere besparingen — en die besparingen nemen toe met elke productiecyclus.

Economie op lange termijn en verlaging van de kostprijs per onderdeel

De initiële ROI-berekening geeft slechts een gedeelte van het verhaal weer. Het werkelijke economische voordeel van progressief stansen komt pas volledig tot stand gedurende de gehele productieve levensduur van het gereedschap — wat, bij juiste onderhoud, miljoenen cycli kan omvatten.

Zoals precisiegereedschapspecialisten van U-Need benadrukken, omvat matrijzenverwerking voortdurende onderhoudsoverwegingen die een aanzienlijke impact hebben op de totale eigendomskosten. Matrijzen werken onder enorme belasting tijdens miljoenen hoge-impact cycli. Kritieke componenten—stempels, geleidingspennen en vormgevende inzetstukken—slijten uiteindelijk, splinteren of breken.

Welke factoren moet u evalueren bij het berekenen van het werkelijke ROI?

• Levensduur matrijs: Hoogwaardig gereedschap dat is vervaardigd uit premium materialen kan miljoenen onderdelen produceren voordat een grote revisie nodig is
• Onderhoudsvereisten: Proactief onderhoud verlengt de levensduur van gereedschap aanzienlijk in vergelijking met reactieve, uitsluitend reparatiegerichte aanpakken
• Progressieve schrootmetaalprijzen: Goed ontworpen matrijzen minimaliseren materiaalafval door geoptimaliseerde strookindelingen—bij sommige projecten bedraagt het schrootpercentage minder dan 5%
• Eliminatie van nevenoperaties: Progressief ponsen integreert meerdere fabricageprocessen, waardoor handelingen, insteltijd en arbeidskosten tussen bewerkingen worden geëlimineerd
• Verkorting van de levertijd: Gedocumenteerde gevallen tonen aan dat de levertijden zijn gekrompen van 10 weken (fabricage) naar 4 weken (stansen)—waardoor de time-to-market wordt versneld

De verborgen kostenbesparingen verrassen fabrikanten vaak. Volgens de productie-experts van Die-Matic dragen het elimineren van herwerk, een beter voorraadbeheer en het verminderen van de montage tijd secundaire voordelen bij die de primaire besparingen per onderdeel versterken. Deze operationele verbeteringen verschijnen zelden in initiële kostenvergelijkingen, maar hebben wel een aanzienlijke impact op het daadwerkelijke ROI.

En wat is er met wijzigingskosten? Dit vormt een reëel risico. Ontwerpwijzigingen na voltooiing van de gereedschappen kosten doorgaans $5.000–$15.000 voor kleine aanpassingen—of 30–50% van de oorspronkelijke investering voor grootschalige herwerking. Deze realiteit maakt grondige ontwerpvalidatie en prototyping essentieel voordat men zich bindt aan productiegereedschappen. Begroot de basisgereedschapskosten plus een marge van 20–30% als reserve voor mogelijke wijzigingen.

De kern van de economie van progressief ponsen: hoge initiële investering, aanzienlijk lagere voortdurende kosten en een ROI die verbetert met elk geproduceerd onderdeel. Voor productie in grote volumes is de wiskundige afweging bijna altijd in het voordeel van deze aanpak—maar alleen als u het volledige kostenplaatje begrijpt, en niet alleen de initiële offerte voor gereedschappen.

Nu de kostenfactoren duidelijk zijn, wordt de volgende cruciale overweging kwaliteitsborging—want de goedkoopste onderdelen betekenen niets als ze niet voldoen aan de strenge kwaliteitseisen van uw sector.

Kwaliteitsnormen en certificeringen bij progressief ponsen

U hebt de cijfers doorgenomen en de ROI ziet er veelbelovend uit—maar hier is een vraag die zelfs het meest kosteneffectieve project kan dwarsbomen: kan uw ponspartner daadwerkelijk onderdelen leveren die voldoen aan de kwaliteitseisen van uw sector? Bij precisie-die-ponsen bepaalt het verschil tussen een gecertificeerde en een niet-gecertificeerde fabrikant vaak of uw componenten de inspectie halen of duurzame productievertragingen veroorzaken.

Kwaliteitscertificaten zijn niet zomaar wandversieringen. Ze vertegenwoordigen geverifieerde systemen voor het voorkomen van gebreken, het waarborgen van traceerbaarheid en het garanderen dat elke progressieve precisie-metaalstamping voldoet aan de gedocumenteerde specificaties. Begrijpen wat deze certificaten betekenen – en waarom ze van belang zijn voor uw specifieke sector – helpt u bij het selecteren van partners die consistente uitmuntendheid leveren, in plaats van wisselende problemen.

Begrip van IATF 16949 voor automotive stamping

Als u stempelmatrijzen of gestanste onderdelen voor voertuigtoepassingen koopt, is er één certificaat dat boven alle andere uitgaat: IATF 16949. Deze norm, ontwikkeld door de International Automotive Task Force, bouwt voort op de kwaliteitsmanagementsysteemgrondslag van ISO 9001 met automotiefspecifieke eisen.

Wat maakt IATF 16949 anders dan algemene kwaliteitssystemen? Volgens de certificatie-experts van Xometry richt dit kader zich "tweevoudig op het waarborgen van consistentie, veiligheid en kwaliteit bij automobielproducten." In tegenstelling tot benaderingen zoals Six Sigma (die zich richt op statistische analyse) of TQM (die nadruk legt op continu verbeteringsprocessen), biedt IATF 16949 een gestandaardiseerd regelgevend kader dat specifiek is ontworpen voor de realiteit van de automobielproductie.

Dit certificaat geeft het volgende aan over een leverancier van precisie-matrijzen en stansonderdelen:

• Focus op foutpreventie: Gecertificeerde organisaties moeten aantonen dat zij in staat zijn en zich inzetten om gebreken te beperken — waardoor afval wordt verminderd en herwerk wordt geëlimineerd
• Procesdocumentatie: Elke procedure die van invloed is op de kwaliteit wordt gedocumenteerd, beoordeeld en voortdurend gevalideerd
• Verantwoordelijkheid in de toeleveringsketen: Het certificaat bestrijkt het gehele productie-ecosysteem, niet alleen de eindmontage
• Voortdurende auditconformiteit: Zowel interne als externe audits verifiëren de blijvende naleving van de vereisten

Waarom is dit in de praktijk van belang? Veel automobiel-OEM's en toeleveranciers van niveau 1 overwegen zelfs geen samenwerking met ongecertificeerde stansleveranciers. Zoals industrieanalisten opmerken: "Hoewel het niet strikt verplicht of afgedwongen is, kunt u merken dat leveranciers, aannemers en klanten liever niet met u willen samenwerken of zaken doen als u niet geregistreerd bent en zich niet aan deze kwaliteitsnormen houdt."

Voor precisie-stanstoepassingen in de automobielindustrie—denk aan connectoren, beugels, aansluitpunten en structurele versterkingen—functioneert de IATF 16949-certificering in feite als uw kwaliteitsverzekeringspolis.

Kwaliteitsmetrieken die productie-excellentie definiëren

Naast certificaten zijn specifieke prestatie-indicatoren het onderscheidend kenmerk tussen wereldklasse-stansprocessen en voldoende processen. Bij de beoordeling van potentiële partners voor automobielstansmallen of andere precisietoepassingen geven deze meetbare indicatoren de werkelijke capaciteit bloot, in plaats van alleen marketingclaims.

Tolerantiecapaciteiten definieer wat haalbaar is. Precisie-die-stempelbewerkingen handhaven routinematig toleranties van ±0,05 mm op kritieke afmetingen, waarbij sommige geavanceerde bewerkingen ±0,01 mm bereiken op specifieke kenmerken. Vraag potentiële leveranciers om gedocumenteerde capaciteitsstudies—niet alleen opgegeven toleranties, maar statistisch geverifieerde procescapaciteitsindexen (Cpk-waarden).

Goedkeuringspercentages bij de eerste poging meet hoe vaak onderdelen bij de eerste inspectie voldoen aan de specificaties—zonder nabewerking, aanpassing of herhaling. Brancheleiders behalen eerstepassagetarieven van meer dan 90%, waarbij sommige precisiebewerkingen 93% of hoger rapporteren. Lage eerstepassagetarieven wijzen op procesvariabiliteit die uiteindelijk van invloed is op uw productieplanning.

Lucht- en ruimtevaartnormen (AS9100) pas een vergelijkbare strengheid toe op luchtvaart- en defensietoepassingen. Deze certificering beantwoordt de nultolerantiebenadering van de lucht- en ruimtevaartindustrie ten aanzien van gebreken—waarbij componentfouten catastrofale gevolgen kunnen hebben. Progressieve precisie-metaalstansdelen die bestemd zijn voor vliegtuigen, vereisen gedocumenteerde traceerbaarheid van het grondstof tot en met de eindinspectie.

Vereisten voor medische hulpmiddelen voeg biocompatibiliteit en schoonheidsoverwegingen toe. ISO 13485-certificering wijst op een kwaliteitsmanagementsysteem dat specifiek is ontworpen voor de productie van medische hulpmiddelen en alles omvat, van materiaalselectie tot preventie van verontreiniging.

Bij het selecteren van stanspartners, evalueer deze belangrijke kwaliteitsindicatoren:

• Actualiteit van de certificering: Controleer of de certificeringen actueel zijn en de relevante toepassingsgebieden bestrijken—niet verlopen of beperkt tot niet-gerelateerde activiteiten
• Statistische procesbeheersing: Zoek naar gedocumenteerde SPC-programma’s die kritieke afmetingen in real-time tijdens de productie bewaken
• Inspectiecapaciteiten: Geavanceerde CMM-apparatuur (coördinatenmeetmachine) en optische inspectiesystemen wijzen op een toewijding aan nauwkeurige verificatie
• Traceerbaarheidssystemen: Van warmtenummers van grondstoffen tot serialisatie van afgewerkte onderdelen biedt volledige traceerbaarheid bescherming voor beide partijen
• Correctieprocedureprocessen: Wanneer problemen optreden (en dat zullen ze), zorgen gedocumenteerde CAPA-systemen ervoor dat deze systematisch en niet herhaaldelijk worden opgelost
• Auditgeschiedenis: Vraag recente auditresultaten aan — leveranciers die vertrouwen hebben in hun kwaliteitssystemen delen deze informatie graag

De investering in gecertificeerde, kwaliteitsgerichte stanspartners levert rendement op gedurende de gehele levenscyclus van uw product. Minder mislukte inkomende inspecties betekenen een soepeler productieproces. Betere traceerbaarheid vereenvoudigt eventuele garantieonderzoeken. En gedocumenteerde kwaliteitssystemen leveren het bewijs dat regelgevende instanties in toenemende mate eisen voor toepassingen in de automotive-, lucht- en ruimtevaart- en medische sector.

Nu de kwaliteitsnormen duidelijk zijn, wordt de volgende overweging het begrijpen van de exacte toepassingsgebieden waar progressief ponsen maximale waarde oplevert—de specifieke sectoren en toepassingen waarbij dit proces echt uitblinkt.

Toepassingsgebieden waarin progressief ponsen uitblinkt

U kent de kwaliteitsnormen—laten we nu onderzoeken waar progressief ponsen in de praktijk daadwerkelijk resultaten oplevert. Hoewel dit proces talloze sectoren bedient, onderscheidt één industrie zich als onbetwiste leider: de automobielproductie. De combinatie van extreem hoge volumeeisen, nauwe toleranties en complexe geometrieën maakt progressief ponsen met stempels de standaardoplossing voor de productie van voertuigcomponenten wereldwijd.

Maar de automobielindustrie is slechts het begin. Van levensreddende medische apparatuur tot de elektronica die uw dagelijks leven aandrijft: progressief ponsen vormt componenten waarmee u voortdurend in aanraking komt—vaak zonder dat u zich daarvan bewust bent. Laten we precies onderzoeken waarom dit proces domineert in deze cruciale toepassingen.

Automobielconstructie- en elektrische componenten

Denk na over de complexiteit binnen een modern voertuig. Duizenden metalen onderdelen moeten perfect op elkaar aansluiten, elektriciteit betrouwbaar geleiden en jarenlang weerstand bieden aan trillingen, extreme temperaturen en mechanische belasting. Progressief ponsen van automotive onderdelen lost al deze uitdagingen tegelijkertijd op — wat verklaart waarom automobielproducenten meer geponste onderdelen verbruiken dan elke andere industrie.

Welke specifieke onderdelen zijn afhankelijk van progressief geponste automotive onderdelen? De lijst omvat vrijwel elk voertuigsysteem:

• Elektrische aansluitpunten en connectoren: Volgens de technische documentatie van Wiegel worden geponste aansluitpunten gebruikt in toepassingen van batterijbeheersystemen en brandstofinjectoren tot infotainmentschermen en motoren voor elektrisch verstelbare stoelen. Deze precisie-onderdelen regelen functies zoals ADAS-camera’s, anti-blokkeerremcontrollers, klimaatregelmodules en rijstrookassistentiesystemen.
• Beugels en structurele versterkingen: Carrosseriepanelen, deuronderdelen en chassiscomponenten vereisen bevestigingsbeugels die kracht combineren met nauwkeurige afmetingscontrole. Progressief stansen produceert deze onderdelen economisch in automobielvolumes.
• Hitteschilden: Het beschermen van kritieke componenten tegen uitlaatsystemperatuur vereist gestanste metalen barrières met complexe contouren en bevestigingsmogelijkheden — ideaal voor toepassingen van progressief stansen.
• Sensorhuisjes: Airbag-sensoren, temperatuursensoren, vochtigheidssensoren en stabiliteitssensoren voor voertuigen vereisen allemaal nauwkeurig gevormde behuizingen die consistent worden geleverd door progressieve stansmatrijzen.
• Onderdelen voor kabelbomen: Van motor-kabelbomen tot airbag-kabelbomen: de connectoren en aansluitpunten die de elektrische systemen van voertuigen met elkaar verbinden, ontstaan in progressieve stansprocessen.

Waarom domineert progressief ponsen OEM-progressief ponsen voor automotive-toepassingen? De economie wordt overtuigend bij automotievolume. Wanneer u jaarlijks honderdduizenden – of miljoenen – identieke onderdelen produceert, wegen de voordelen van progressieve matrijzen op basis van kosten per onderdeel bijna elk alternatief op. Voeg daar de consistentie aan toe die harde gereedschappen bieden bij productielopen van meerdere miljoenen onderdelen, en u begrijpt waarom grote automerkfabrikanten dit proces specificeren.

Voor fabrikanten die automotive-ponsmatrijs-capaciteiten zoeken die voldoen aan deze strenge eisen, zijn leveranciers zoals Shaoyi laten zien wat haalbaar is met behulp van adequaat engineering. Hun IATF 16949-certificering valideert kwaliteitssystemen die specifiek zijn ontworpen voor de automobielproductie. CAE-simulatiecapaciteiten detecteren potentiële problemen voordat de gereedschapsaanmaak begint. En hun gedocumenteerde eerste-keer-goed-goedkeuringspercentage van 93% weerspiegelt de precisie die automobiel-OEM’s eisen—waarmee wordt bewezen dat de eerder besproken kwaliteitsnormen direct worden omgezet in productierealisatie.

Toepassingen in medische apparatuur en elektronica

Buiten de automobielsector vormt progressief ponsen voor medische toepassingen een van de meest veeleisende toepassingen op het gebied van precisie-metaalvorming. Wanneer componenten in het menselijk lichaam terechtkomen of levenskritische apparatuur besturen, stijgen de kwaliteitsvereisten dramatisch.

Volgens De productie-experts van Paragon Medical technologische vooruitgang drijft de vraag naar miniatuuronderdelen met complexe vormen, vervaardigd uit moeilijk te bewerken materialen. Medische hulpmiddelen vereisen vaak meer dan alleen nauwkeurige metaalvorming: ze vergen microgestanste onderdelen met strakke toleranties, waarmee ontwerpers van medische apparatuur unieke geometrieën kunnen realiseren voor implantaten, elektrische stroompaden, robotplatforms en meetinstrumenten die fysieke grenzen tot op microscopisch niveau verleggen.

Wat maakt progressief stansen voor medische toepassingen zo uitdagend? Overweeg de eisen:

• Chirurgische instrumenten: Nauwkeurig gestanste onderdelen vormen kritieke componenten van laparoscopische en endoscopische apparaten, waarbij dimensionele nauwkeurigheid direct van invloed is op het chirurgisch resultaat.
• Implanteerbare onderdelen: Onderdelen die bestemd zijn voor permanente plaatsing in patiënten, vereisen een uitzonderlijke oppervlakkwaliteit, biocompatibele materialen en productie zonder enig defect.
• Batterijcontacten: Voedingssystemen voor medische apparatuur zijn afhankelijk van gestanste contacten die gedurende de gehele levensduur van het product betrouwbare elektrische verbindingen leveren.
• Titanium ligatieclips: Gespecialiseerde stempelbewerkingen vormen deze kritieke chirurgische componenten uit veeleisende materialen

De elektronica-industrie kent vergelijkbare uitdagingen op verschillende schalen. Consumententoestellen vereisen kleinere, lichtere en complexere componenten die in enorme hoeveelheden worden geproduceerd. Progressieve stempelbewerking levert dit:

• Connectorterminals: De minuscule contacten binnen USB-poorten, oplaadconnectoren en printplaatheaders ontstaan als progressief gestempelde componenten
• Leadframes: De verpakking van halfgeleiders is afhankelijk van nauwkeurig gestempelde frames die geïntegreerde schakelingen positioneren en verbinden
• EMI-scherming: Elektronische afschermingscomponenten beschermen gevoelige schakelingen tegen elektromagnetische interferentie
• Batterijcontacten: Van smartphones tot elektrische gereedschappen: gestempelde batterijcontacten zorgen voor betrouwbare stroomoverdracht

Welke capaciteiten zijn vereist voor succes in deze veeleisende toepassingen? Branchespecialisten benadrukken het verwerken van materiaaldikten van 0,002 tot 0,100 inch voor platte materialen en draaddiameters van 0,008 tot 0,090 inch. Progressieve stempels voor medische en elektronische toepassingen bevatten vaak geavanceerde functies—precisie-stempelen van microscopische componenten met complexe vormgeving vereist gereedschap dat is ontworpen met toleranties in duizendsten van een inch.

Wat is het gemeenschappelijke kenmerk van al deze toepassingen? Progressief stempelen onderscheidt zich wanneer u complexe vormgevingen, strakke toleranties en grote volumes nodig hebt—of u nu miljoenen automotive-aansluitingen of duizenden precisie-medische componenten produceert. Het proces past zich aan aan branchespecifieke eisen en levert tegelijkertijd de snelheid en consistentie die moderne productie economisch haalbaar maken.

Het begrijpen van deze toepassingen helpt om duidelijkheid te krijgen over wat progressief ponsen kan bereiken. Maar weten wat mogelijk is, is slechts de eerste stap — de volgende uitdaging bestaat uit het beoordelen of dit proces geschikt is voor uw specifieke project en het vinden van de juiste partner om het succesvol uit te voeren.

De juiste partner voor progressief ponsen kiezen voor uw project

U hebt de technologie onderzocht, de methoden vergeleken en de economische aspecten begrepen. Nu komt de beslissing die bepaalt of uw project slaagt of problemen ondervindt: het kiezen van de juiste partner voor de productie van ponsmatrijzen. Deze keuze is belangrijker dan de meeste fabrikanten beseffen — want zelfs het beste ontwerp voor progressief ponsen mislukt zonder competente uitvoering.

Beschouw de keuze van leveranciers als de laatste schakel in een keten. Al uw technische kennis, materiaalkunde en kostenanalyse betekenen niets als uw toolingpartner de vereisten niet kan omzetten in productierealiteit. Laten we die kloof overbruggen met praktische richtlijnen die u direct kunt toepassen.

Evalueer uw onderdeelontwerp op haalbaarheid voor progressieve bewerking

Voordat u contact opneemt met potentiële fabrikanten van progressieve stempels, beoordeel eerlijk of uw onderdeel daadwerkelijk geschikt is voor progressief ponsen. Niet elk component profiteert van dit proces — en het ontdekken van deze ongeschiktheid nadat al investeringen in gereedschap zijn gedaan, leidt tot dure problemen.

Volgens experts op het gebied van productiesamenwerking bij Colab Software , Ontwerp-voor-productie-sessies moeten vroeg plaatsvinden — nodig productiepartners uit om de eerste CAD-concepten te beoordelen voordat de details worden vastgelegd. Deze vroege betrokkenheid waarborgt dat elk gat, elke rib en elke afronding betrouwbaar, herhaaldelijk en op grote schaal kunnen worden geproduceerd.

Welke DFM-overwegingen moet u beoordelen? Begin met deze cruciale factoren:

• Afstand tussen kenmerken: De bewerkingen vereisen voldoende afstand tussen de onderdelen. Ponsen die te dicht bij elkaar zijn geplaatst, verzwakken de matrijsdelen en versnellen slijtage. Uw ponsmatrijs moet geschikt zijn voor minimale steegbreedtes die passend zijn bij de materiaaldikte.
• Materiaaluitnutting: Progressieve matrijzen presteren het beste wanneer de strookindeling het bruikbare materiaal maximaal benut en afval minimaliseert. Onderdelen met onregelmatige vormen of kenmerken die een grote draagbreedte vereisen, kunnen materiaal verspillen—waardoor het kostenvoordeel vermindert.
• Tolerantie-eisen: Standaard progressief ponsen bereikt ±0,05 mm op de meeste kenmerken. Als uw ontwerp ±0,01 mm vereist over meerdere kritieke afmetingen, bespreek deze eisen dan expliciet—niet alle progressieve ponspersbewerkingen leveren ultra-precieze toleranties kosteneffectief.
• Volumedrempels: Zoals eerder vastgesteld, worden progressief gepoonste onderdelen kosteneffectief vanaf ongeveer 20.000–50.000 stuks per jaar. Onder dit volume kunnen alternatieve methoden, ondanks hogere kosten per onderdeel, een betere waarde bieden.

Wat maakt een onderdeel bijzonder geschikt voor progressieve gereedschappen? Let op deze kenmerken:

• Meerdere bewerkingen (ponsen, buigen, vormen) die profiteren van consolidatie
• Klein tot middelgroot formaat, waardoor verwerking met strookvoeding mogelijk is
• Consistente productievereisten die amortisatie van de gereedschappen mogelijk maken
• Geometrieën die bereikbaar zijn zonder herpositionering tussen de stations

Haalbaarheidscontroles fungeren als uw verzekering tegen ontdekkingen in een laat stadium. Zoals de sectorrichtlijnen benadrukken, bevestigen deze beoordelingen dat de ontwerpen kunnen worden geproduceerd in de doelvolumes en -kosten — en behandelen de ‘wat-als’-scenario’s voordat u investeert in gereedschappen.

Samenwerken met de juiste gereedschapsleverancier

Zodra u de haalbaarheid van progressief stempelen heeft gevalideerd, wordt de keuze van uw stempelmatrijzenfabrikanten de doorslaggevende beslissing. De juiste partner beschikt over technisch expertise, productiecapaciteit en kwaliteitssystemen die uw ontwerp omzetten in een consistente productierealisatie.

Wat onderscheidt bekwaamde leveranciers van de rest? Volgens supply chain-experts van YISHANG doen uitstekende stempelpartners niet alleen voldoen aan toleranties, maar helpen ze u ook beter, sneller en kostenefficiënter te bouwen. Dat betekent dat u capaciteiten moet beoordelen die verder gaan dan basisbewerkingen.

Gebruik deze beslissingschecklist bij het beoordelen van fabrikanten van progressieve stempels:

1. Controleer de engineeringcapaciteiten: Biedt de leverancier ontwerp en fabricage van gereedschappen in eigen huis, of worden deze uitbesteed? Interne capaciteit versnelt iteraties, beschermt intellectueel eigendom en verbetert de verantwoordelijkheid. Vraag specifiek naar CAE-simulatie: leveranciers die ontwerpen virtueel valideren voordat er staal wordt bewerkt, besparen u dure fysieke iteraties.
2. Beoordeel de snelheid van prototyping: De time-to-market bepaalt vaak het concurrentievoordeel. Bekwaamde leveranciers bieden snel prototyping dat functionele monsters snel levert voor validatie van het ontwerp. Bijvoorbeeld, Het engineeringteam van Shaoyi biedt prototyping in slechts 5 dagen—waardoor ontwerpverificatie mogelijk is voordat u zich verbindt tot productiegereedschap. Deze snelheid stelt u in staat om te testen, te verfijnen en de haalbaarheid te bevestigen zonder vertraging van de projecttijdlijn.
3. Evalueer de schaalbaarheid voor productie: Uw partner moet de huidige volumes kunnen verwerken en tegelijkertijd ruimte bieden voor groei. Controleer de perscapaciteit en het tonnagebereik—progressieve matrijzen vereisen mogelijk pressen van 25T tot meer dan 600T, afhankelijk van de onderdeelgrootte en het materiaal. Zoek naar leveranciers met snelle wisselsystemen voor gereedschap die de omschakeltijd minimaliseren.
4. Bevestig kwaliteitscertificaten: ISO 9001-certificering vormt de basis. Voor automobielprojecten is IATF 16949 vereist. Medische en lucht- en ruimtevaarttoepassingen kunnen aanvullende certificaten vereisen. Vraag documentatie aan—vertrouw niet op mondelinge toezeggingen.
5. Bekijk de voorwaarden voor eigendom van gereedschap: Opheldering van wie de progressieve stansmatrijs bezit na betaling. Definieer onderhoudsverantwoordelijkheden, opslagregelingen en overdrachtsbepalingen voordat inkooporders worden uitgegeven. Vaag geformuleerde voorwaarden leiden later tot machtsverschuivingen.
6. Bestudeer onderhoudsprogramma's: Kwaliteitsleveranciers passen voorspellend onderhoud toe en bewaren gereedschappen in klimaatgeregelde omgevingen. Vraag documentatie over het onderhoud van de matrijs aan, inclusief slijplogboeken, historie van componentvervangingen en kalibratierapporten.
7. Vraag voorbeelden van vergelijkbare projecten aan: Vraag onderdelen aan van projecten die overeenkomen met uw materiaal-, geometrie- en volumeeisen. Controleer dimensionele rapporten, oppervlakteafwerking en randkwaliteit. Gedocumenteerde capaciteitsstudies (Cpk-waarden) tonen de werkelijke procescontrole in plaats van theorieën.

Hoe ziet een uitgebreide matrijsonterwerp-service er in de praktijk uit? Leveranciers zoals Shaoyi demonstreren de geïntegreerde aanpak die resultaten oplevert: hun engineeringteam combineert CAE-simulatie met kosteneffectieve gereedschappen die zijn afgestemd op OEM-normen. Dit betekent dat ontwerpen worden gevalideerd voordat ze worden gefabriceerd, potentiële problemen worden opgelost tijdens de planningsfase in plaats van pas tijdens de proefproductie, en productiegereedschappen betrouwbaar draaien vanaf de eerste slag.

Het verschil is belangrijk, omdat uitstekende engineering direct vertaalt wordt naar succes in de productie. Dat eerder genoemde percentage van 93% eerste-keer-goed-goedkeuring? Dat is het resultaat van simulatie in een vroeg stadium, zorgvuldig gereedschapontwerp en kwaliteitssystemen die gebreken voorkomen in plaats van ze pas achteraf te detecteren.

Dit is de kern van de leveranciersselectie: behandel het als een beslissing over een partnerschap, niet als een inkooptransactie. De fabrikanten van stempelmatrijzen die u kiest, worden een uitbreiding van uw productiecapaciteit. Hun technische expertise compenseert tekorten in uw interne kennis. Hun kwaliteitssystemen beschermen uw reputatie. Hun productiecapaciteit ondersteunt uw groei.

Investeer tijd in een grondige evaluatie nu. Fabrikanten die bereid zijn om progressief ponsen te verkennen, moeten potentiële partners benaderen met specifieke vragen, duidelijke eisen en realistische volumevoorspellingen. De juiste partner reageert met oplossingen, niet met excuus—en helpt u progressief ponsen te transformeren van een procesoptie tot een concurrentievoordeel.

Veelgestelde vragen over progressief ponsen

1. de Wat zijn de 7 stappen in de stempelmethode?

De zeven meest voorkomende bewerkingen bij metaalstansen zijn: uitsnijden (het snijden van de initiële vorm), ponsen (het aanbrengen van gaten en sleuven), dieptrekken (het vormen van diepte en holten), buigen (het maken van hoeken en flenzen), luchtbuigen (flexibele hoekvorming), bottoming en coining (nauwkeurige afwerking onder hoge druk) en knippen met een knippenstempel (definitieve randafwerking). Bij progressief stansen vinden deze bewerkingen achtereenvolgens plaats op meerdere matrijsstations tijdens elke persslag, waarbij geleidgaten zorgen voor nauwkeurige uitlijning gedurende het gehele proces.

2. Wat is het verschil tussen progressief en transferstansen?

Bij progressief ponsen blijven onderdelen gedurende alle vormgevende stations bevestigd aan een draagstrip, wat het ideaal maakt voor kleine tot middelgrote onderdelen in hoge volumes en snellere cyclusstijden. Bij transferponsen worden onderdelen vroeg gescheiden en met behulp van mechanische systemen onafhankelijk tussen de stations verplaatst, waardoor grotere onderdelen, diepere trekkingen en herpositionering tussen bewerkingen mogelijk zijn. Kies voor progressief ponsen bij volumes van meer dan 100.000 onderdelen per jaar met kleinere componenten; kies voor transferponsen bij grotere onderdelen of geometrieën die oriëntatieveranderingen vereisen.

3. Wat is het stansproces?

Stansen is een productiemethode waarbij met behulp van een mannelijke en een vrouwelijke mal plaatmetaal plastisch wordt vervormd tot gewenste vormen door toepassing van druk. Bij progressief stansen wordt dit concept verder ontwikkeld door bandmateriaal achtereenvolgens door meerdere stations te voeren—elk station voert specifieke bewerkingen uit, zoals ponsen, uitsnijden, buigen en vormen—totdat de volledige onderdelen gereed zijn. Deze geïntegreerde aanpak elimineert secundaire handelingen, verlaagt de arbeidskosten en maakt productiesnelheden van duizenden onderdelen per uur mogelijk.

4. Hoeveel kost de gereedschapsvorm voor progressief stansen en wanneer is deze investering rendabel?

Progressieve stempelgereedschapsuitrusting kost doorgaans tussen de $100.000 en $500.000, afhankelijk van de onderdeelcomplexiteit. De kosten per onderdeel kunnen echter met tot wel 80% dalen ten opzichte van fabricagemethoden. De break-even wordt over het algemeen bereikt bij ongeveer 15.000–50.000 onderdelen, waarbij de optimale ROI wordt behaald wanneer de jaarlijkse productievolume meer dan 100.000 eenheden bedraagt. Leveranciers zoals Shaoyi bieden snelle prototyping aan binnen slechts 5 dagen, waardoor ontwerpvalidatie mogelijk is voordat er wordt geïnvesteerd in volledige productiegereedschapsuitrusting.

5. Welke certificaten moet een partner voor progressief ponsen bezitten?

Voor automotive toepassingen is certificering volgens IATF 16949 essentieel: deze valideert systemen voor het voorkomen van gebreken, procesdocumentatie en verantwoordelijkheid binnen de toeleveringsketen, zoals vereist door grote OEM’s. Voor lucht- en ruimtevaartprojecten is certificering volgens AS9100 vereist, terwijl onderdelen voor medische hulpmiddelen moeten voldoen aan ISO 13485. Naast certificeringen dient u leveranciers te beoordelen op basis van hun CAE-simulatiecapaciteiten, gedocumenteerde eerstepass-goedkeuringspercentages (marktvoerende spelers behalen 93% of meer) en statistische procestoepassingsprogramma’s die een consistente kwaliteit garanderen over miljoenen productiecycli heen.
