Waarom werkt een stanspers?

Hebt u zich ooit afgevraagd wat een platte staalplaat omzet in het ingewikkelde deurpaneel van uw auto of de nauwkeurige beugel binnenin uw smartphone? Het antwoord ligt in één van de meest essentiële machines in de productie. Om te begrijpen wat een stanspers is, moet u eerst zijn fundamentele doel herkennen: het omzetten van grondstoffen in afgewerkte onderdelen via zorgvuldig gecontroleerde kracht.

Een stanspers is een gereedschapsmachine voor bewerking van metaal die metaal vormt of snijdt door het te vervormen met een matrijs, waarbij nauwkeurig vervaardigde mannelijke en vrouwelijke matrijzen worden gebruikt om platte plaatmetaal om te zetten in gevormde onderdelen via gecontroleerde krachtopbrenging.

Denk eraan als een moderne hamer en aambeeld, maar met buitengewone precisie en kracht. Een metalen stempelpersmachine kan een kracht uitoefenen van enkele tonnen tot duizenden tonnen, geheel gericht met millimeterprecisie om onderdelen te vervaardigen die elke keer exact aan de specificaties voldoen.

Van plaatmetaal naar afgewerkt onderdeel

Wat doet metaalpers-technologie eigenlijk tijdens het stempelproces? Het zet roterende beweging om in lineaire beweging en leidt die energie vervolgens om naar vormgevings- of snijoperaties. Ruw plaatmetaal of metaalcoils worden in de pers gevoerd, waar speciale gereedschappen, genaamd matrijzen, het materiaal vormgeven tot alles van eenvoudige beugels tot complexe carrosseriepanelen voor auto's.

De stansmachines bereiken dit via drie gecoördineerde fasen: het materiaal op de juiste positie aanvoeren, kracht toepassen om het metaal te vormen of te snijden, en het afgewerkte onderdeel verwijderen. Elke cyclus kan in fracties van een seconde plaatsvinden, wat een productie in grote volumes mogelijk maakt die handmatige methoden simpelweg niet kunnen evenaren.

Waarom kennis van de opbouw van een pers essentieel is voor productiekwaliteit

Hier wordt het concreet. Of u nu een operator bent die dagelijks met de machines werkt, een onderhoudstechnicus die de machines soepel laat draaien, of een productie-engineer die de productie optimaliseert: begrip van de opbouw van een pers heeft direct invloed op uw succes.

Neem het volgende mee: wanneer een metalen stansmachine begint met het produceren van onderdelen die buiten de specificaties vallen, bespaart kennis van welke componentensystemen u moet onderzoeken uren aan foutopsporing. Bij het plannen van preventief onderhoud helpt begrip van de onderlinge interactie tussen componenten u bij het prioriteren van inspecties voordat storingen optreden.

Dit artikel benadert de onderdelen van een stanspers op systeemniveau. In plaats van eenvoudig onderdelen te noemen, ordenen we deze op basis van functionele systemen:

• Krachtoverbrenging – hoe energie van de motor naar het werkstuk stroomt
• Bewegingscontrole – onderdelen die de beweging van de zuiger leiden en reguleren
• Vastklemmen – elementen die de stansmatrijzen en het materiaal vasthouden
• Veiligheidssystemen – beschermende mechanismen die de operators veiligstellen

Deze structuur helpt u begrijpen hoe de onderdelen samenwerken als geïntegreerde systemen, waardoor het gemakkelijker wordt om problemen te diagnosticeren en weloverwogen beslissingen te nemen over onderhoud, upgrades of aankoop van nieuwe apparatuur.

Fundamenten van het frame- en bedmontage

Stel u eens voor dat u een huis bouwt zonder een stevige fundering. Ongeacht hoe mooi het interieur is of hoe geavanceerd de apparatuur, zal uiteindelijk alles uitvallen. Hetzelfde principe geldt voor stanspersen. De frame- en bedmontage vormt de structurele ruggengraat van elke mechanische pers en absorbeert enorme krachten, terwijl de nauwkeurige uitlijning behouden blijft die vereist is voor kwalitatief hoogwaardige productie.

Wanneer een metal stamping press levert honderden tonnen kracht, en die energie moet ergens heen. Het frame bevat en leidt deze krachten, waardoor vervorming wordt voorkomen die de nauwkeurigheid van onderdelen zou aantasten. Begrip van de frameconstructie helpt u voorspellen hoe de apparatuur zich onder productieomstandigheden gedraagt en waarom bepaalde configuraties geschikt zijn voor specifieke toepassingen.

C-frame versus rechthoekige zijkant-persontwerpen

U zult in metalen stansmachines drie hoofdconfiguraties van frames tegenkomen, waarbij elke configuratie specifieke voordelen biedt op basis van uw productiebehoeften.

C-vormige persen (open-framepersen) functie met een onderscheidend C-vormig profiel dat toegang biedt aan drie zijden. Dit ontwerp maakt het laden en lossen van werkstukken opmerkelijk efficiënt—stel u voor dat u grote platen direct in positie kunt schuiven zonder obstakels te hoeven omzeilen. Het compacte vloeroppervlak maakt C-frames ook ideaal wanneer de beschikbare vloerruimte beperkt is. Het open achtergedeelte heeft echter een nadeel: onder zware belasting kan het frame hoekafwijkingen vertonen, wat de nauwkeurigheid bij veeleisende toepassingen beïnvloedt.

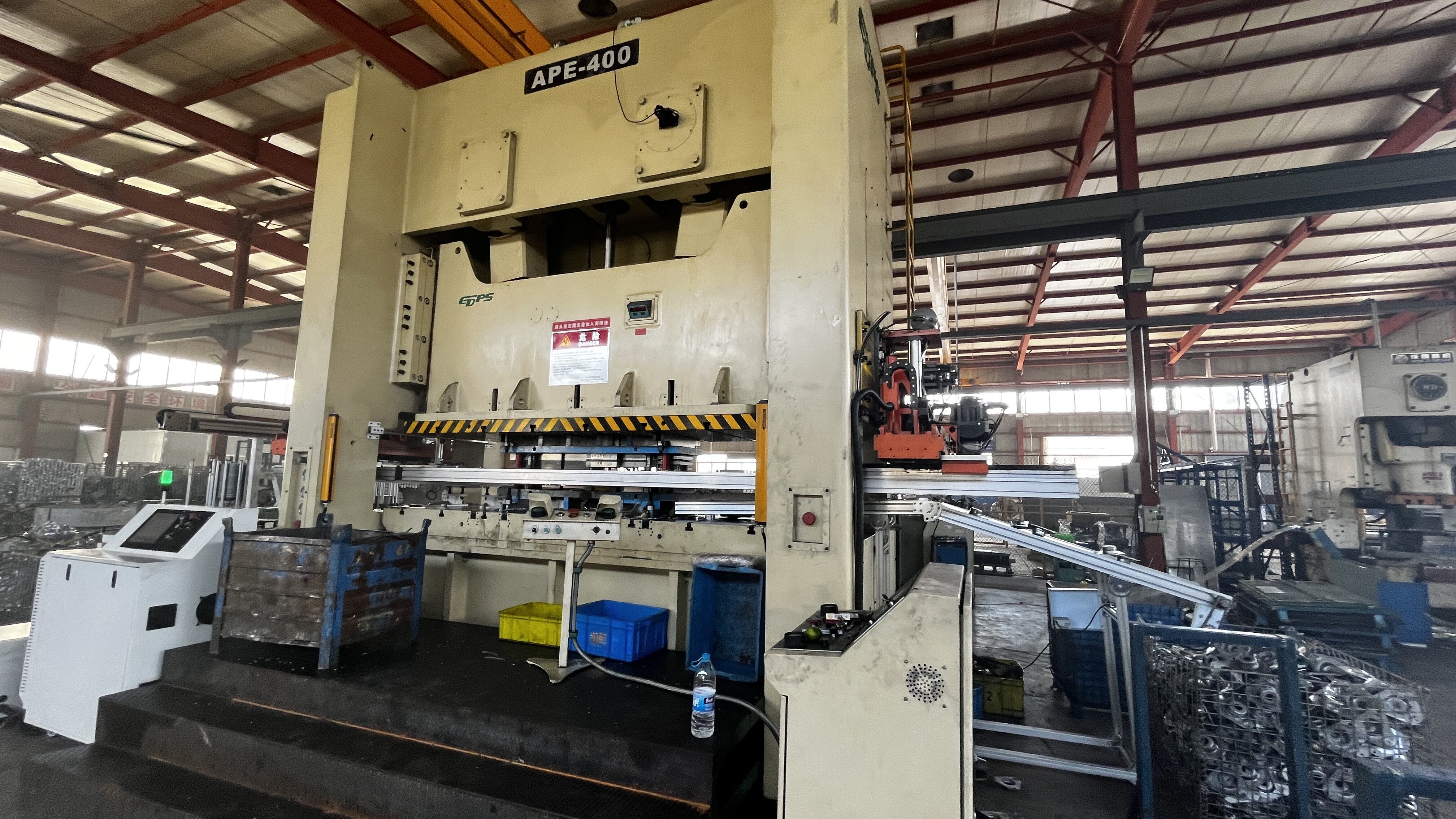

Rechtzijdige persen volgen een geheel andere aanpak. Deze stempelpersen, ook wel H-frame-persen genoemd, zijn uitgerust met twee verticale staanders die bovenaan verbonden zijn via een kroon en onderaan via een bed, waardoor een starre rechthoekige constructie ontstaat. Het resultaat? Uitstekende stijfheid die afbuiging tijdens hoog-tonnagebewerkingen tot een minimum beperkt. Bij het dieptrekken van auto-onderdelen of bij zware blankbewerkingen vertaalt deze stabiliteit zich direct in consistente onderdeelkwaliteit.

De keuze tussen deze configuraties komt vaak neer op een fundamentele vraag: geeft u de voorkeur aan toegankelijkheid en flexibiliteit, of aan maximale starheid en krachtcapaciteit? Veel installaties gebruiken beide typen, waarbij de kenmerken van de persmechanismen worden afgestemd op specifieke werkvereisten.

Functies van het bed en de steunplaat

De bedconstructie verankert de onderste matrijs en absorbeert de impact van elke persslag. Beschouw het als de aambeeld in onze moderne hamer-en-aambeeld-analogie. De steunplaat is direct op het bed gemonteerd en biedt een nauwkeurig bewerkte oppervlakte met T-groeven of ingeboorde gaten voor het bevestigen van matrijzensets.

Elke stanspers omvat deze belangrijke structurele componenten die samenwerken:

• Crown – Het bovenste gedeelte dat het aandrijfmechanisme herbergt en de beweging van de zuiger leidt
• Stijlen – Verticale kolommen die de kroon met het bed verbinden en afbuigkrachten weerstaan
• Bed – Het onderste horizontale onderdeel dat de vormgevende krachten absorbeert
• Ondersteuningsplaat – Verwijderbaar, nauwkeurig bewerkt oppervlak voor het monteren en uitlijnen van matrijzen
• Stuurstangen – Gespannen stangen (in rechte zijontwerpen) die het frame voorbelasten om de stijfheid te verbeteren

De keuze van materiaal voor deze onderdelen omvat doordachte afwegingen. Gietijzeren frames bieden superieure trillingsdemping — ze absorberen in feite de schok van de stansbewerkingen, waardoor de levensduur van de matrijzen wordt verlengd en het geluidsniveau op de werkvloer wordt verminderd. Gefabriceerde stalen frames bieden daarentegen een grotere stijfheid en treksterkte. Voor dezelfde afmetingen buigt staal minder onder belasting, waardoor het de aangewezen keuze is voor hoogprecieze vormgeving van geavanceerde hoogsterktematerialen.

Wanneer onderscheidt elk materiaal zich? Gietijzer werkt uitstekend bij algemene stansbewerkingen waarbij trillingbesturing belangrijk is. Staalconstructies worden essentieel bij zeer grote persen of toepassingen waar minimale doorbuiging vereist is. Zorgvuldig ontworpen, spanningsvrije stalen frames leveren de extreme stijfheid die nodig is wanneer toleranties worden uitgedrukt in duizendsten van een inch.

De specificaties van het frame bepalen direct welke toepassingen een pers kan verwerken. De tonnagecapaciteit bepaalt de maximale beschikbare kracht. De afmeting van het bed beperkt de afmetingen van uw matrijzen. De opening bij bovenstand — de maximale afstand tussen bed en zuiger in de bovenste stand — bepaalt de hoogste onderdelen die u kunt produceren. Het begrijpen van deze relaties helpt u om de capaciteit van de pers af te stemmen op de productievereisten, waardoor u de kostbare fout vermijdt om apparatuur onderspecificeerd te kiezen of te veel uit te geven aan onnodige capaciteit.

Nu deze structurele basis is gelegd, rijst de volgende vraag: hoe stroomt energie eigenlijk door de pers om vormkracht te genereren? Dat brengt ons bij het aandrijfsysteem.

Aandrijfcomponenten en energiestroom

Stel u dit eens voor: een elektrische motor die met constante snelheid draait, levert op een fractie van een seconde honderden tonnen kracht. Hoe vindt die omzetting plaats? Het antwoord ligt in het aandrijfsysteem — het mechanische hart van elke vliegwielpers dat continue rotatiebeweging omzet in explosieve vormkracht.

Het begrijpen van deze energiestroom verklaart waarom mechanische persen domineren productieomgevingen met hoge snelheid . Het verklaart ook welke onderdelen het eerst slijten en hoe u problemen kunt herkennen voordat ze uw apparatuur buiten werking stellen.

Hoe het vliegwiel energie opslaat en vrijgeeft

Het vliegwiel is in feite een massieve energie-accu. Terwijl de motor continu draait met relatief lage vermogensafgifte, bouwt het vliegwiel rotatie-kinetische energie op over meerdere omwentelingen. Tijdens het vormproces wordt deze opgeslagen energie binnen milliseconden vrijgegeven — waardoor veel meer directe vermogensafgifte mogelijk is dan de motor alleen zou kunnen leveren.

Zo werkt de cyclus in een mechanische persmachine:

• Energieopbouw – De motor drijft de vliegwiel via riemen of tandwielen en bouwt rotatie-impuls op tussen de persslagen
• Koppelinginschakeling – Wanneer de operator een slag initieert, verbindt de koppeling het draaiende vliegwiel met de krukas
• Energieoverdracht – De rotatiebeweging van het vliegwiel wordt omgezet in lineaire beweging van de stempel via het drijfstangmechanisme
• Krachtoverdracht – De stempel daalt neer en brengt de vormkracht aan op het werkstuk in de matrijs
• Herstelfase – Nadat de slag is voltooid, herstelt de motor de energie van het vliegwiel voordat de volgende cyclus begint

Dit mechanische persontwerp maakt iets opmerkelijks mogelijk: een motor van 50 pk kan tijdens het eigenlijke vormingsmoment een vermogen leveren dat gelijkwaardig is aan 500 pk of meer. De massa en de rotatiesnelheid van het vliegwiel bepalen hoeveel energie beschikbaar is. Grotere vliegwielen die sneller draaien, slaan meer energie op en maken zwaardere tonnagebewerkingen mogelijk.

Klinkt ingewikkeld? Denk er dan aan als het opwinden van een veer. U oefent geleidelijk kracht uit over tijd en laat die vervolgens in één keer los. De vliegwiel werkt op dezelfde manier met roterende energie, waardoor metaalvorming met hoge snelheid in persmachines mogelijk is zonder dat enorme, stroomintensieve motoren nodig zijn.

Uitleg van koppeling- en remsystemen

Als het vliegwiel de accu is, dan zijn de koppeling en de rem de schakelaars die bepalen wanneer energie stroomt en wanneer beweging stopt. Deze onderdelen werken tegenover elkaar: wanneer de ene wordt ingeschakeld, wordt de andere vrijgegeven, wat de nauwkeurige controle oplevert die veilige mechanische perswerking vereist.

Koppelingmechanismen bestaan in drie hoofdtypes, elk geschikt voor verschillende toepassingen:

• Wrijvingskoppelingen – Gebruiken pneumatische druk om wrijvingsschijven tegen het vliegwiel aan te drukken; ideaal voor toepassingen met variabele snelheid en gedeeltelijke slagbewegingen
• Positieve koppelingen – Gebruiken mechanische tanden of pennen die in openingen van het vliegwiel grijpen, waardoor een directe, onlosmakelijke koppeling ontstaat voor zwaarbelaste bewerkingen
• Pneumatische koppelingen – Het meest voorkomende type in moderne mechanische persen, dat een vlotte koppeling en eenvoudige instelling biedt

Remsystemen volgen het koppelingontwerp en maken gebruik van vergelijkbare wrijvingsmechanismen om de zuiger te stoppen wanneer de koppeling loslaat. Bij de meeste persen zijn de koppeling- en remassemblages gemonteerd op dezelfde as, waarbij onderdelen worden gedeeld terwijl ze tegengestelde functies vervullen.

Dit maakt onderhoud essentieel: koppeling- en remvoeringen zijn vervangbare onderdelen die bedoeld zijn om te slijten. Het herkennen van slijtageindicatoren voorkomt gevaarlijke storingen en kostbare ongeplande stilstand.

Waarschuwingstekenen die direct aandacht vereisen:

• Verlengde remafstand of remtijd
• Zuigeroverschrijding van de verwachte positie
• Sliptijdens het vormen (verlaagd tonnagevermogen)
• Ongebruikelijk geluid tijdens koppeling of remming
• Zichtbare slijtage op de wrijvingsvlakken, onder de minimale diktespecificaties
• Te veel luchtverbruik in pneumatische systemen

De meeste fabrikanten geven een minimale voeringdikte aan—meestal betekent een dikte van 50% van de oorspronkelijke dikte dat de remvoering moet worden vervangen. De remtijd moet binnen de door de OSHA voorgeschreven grenzen blijven, meestal uitgedrukt in milliseconden op basis van perssnelheid en slagpositie.

De keuze tussen mechanische en hydraulische krachtoverdracht hangt sterk af van uw productievereisten. Elke technologie biedt specifieke voordelen:

KENNISPAL	Mechanical press	Hydraulische Pers
Versnellingsbereik	10–1800 slagen per minuut	10–50 slagen per minuut (typisch)
Krachtnauwkeurigheid	Maximale kracht alleen bij de onderste positie van de slag	Volledige kracht beschikbaar over de gehele slaglengte
Energie-efficiëntie	Hogere efficiëntie bij hoogfrequente cycli	Energieverbruik alleen tijdens het werkgedeelte
Krachtregeling	Vaste krachtcurve op basis van het mechanische ontwerp	Instelbare kracht en snelheid op elke willekeurige slagpositie
Beste toepassingen	Blanken, stansen en progressief stansen in grote volumes	Dieptrekken, vormen en toepassingen die een onderbrekingstijd vereisen
Onderhoudsfocus	Slijtage van koppeling/rem, smeringssystemen	Toestand van hydraulische vloeistof, integriteit van afdichtingen

Voor toepassingen met snelle stanspersen die duizenden onderdelen per uur produceren, zijn mechanische persen met energieopslag in een vliegwiel nog steeds de industrienorm. Hun vermogen om snel te cyclen terwijl ze een constante vormkracht leveren, maakt ze ideaal voor progressieve stansmatrijzen en overdrachtperslijnen.

Nu u begrijpt hoe energie door de pers stroomt, rijst de volgende logische vraag: hoe wordt die energie met precisie gestuurd? Het antwoord ligt in de zuiger- en glijderassemblage — het bewegende onderdeel dat uiteindelijk de vormkracht op uw werkstuk overbrengt.

Werkingsprincipe van zuiger- en glijderassemblage

De zuiger is de plaats waar opgeslagen energie wordt omgezet in productieve arbeid. Elke stanspersmachine is afhankelijk van dit bewegende onderdeel om een nauwkeurig gecontroleerde vormkracht aan de onderliggende matrijs te leveren. Door het 'anatomisch' begrip van een zuiger – en door te begrijpen hoe de ondersteunende systemen de nauwkeurigheid behouden – kunt u slijtagepatronen herkennen voordat deze de kwaliteit van het onderdeel of de productie-efficiëntie in gevaar brengen.

Denk aan de zuiger als de gecontroleerde vuist van de pers. Deze beweegt duizenden keren per ploegendienst op en neer, geleid door precisieoppervlakken, terwijl hij bovenmatrijsgereedschap draagt dat honderden of zelfs duizenden pond kan wegen. Om dit massieve onderdeel soepel in beweging te houden, is een geïntegreerd systeem van geleiding, tegenwicht en instelmechanismen vereist.

Besturing en precisie van de zuigerbeweging

De zuiger (ook wel slide genoemd in de industrie-terminologie) is via een koppelmechanisme verbonden met het aandrijfsysteem—meestal een drijfstang die is bevestigd aan een excentriek of een krukas. Naarmate de krukas draait, zet deze verbinding de rotatiebeweging om in een verticale heen-en-weer-beweging die metalen persbewerkingen uitvoert.

Elke zuigerassemblage bestaat uit de volgende essentiële onderdelen die samenwerken:

• Glijden – Het hoofdbewegende gedeelte dat de bovenste matrijs draagt en de vormkracht overbrengt
• Schuifregelaandrijving – De aandrijving van het mechanisme dat de sluitafstand aanpast voor verschillende matrijsopstellingen
• Gibbs – Instelbare geleidelementen die de uitlijning van de slide binnen het frame behouden
• Tegenwichtcilinders – Pneumatische cilinders die het gewicht van de slide en de gereedschappen compenseren
• Koppelingsverbinding – De pitmanarm of drijfstang die de slide met de krukas verbindt

Twee specificaties bepalen fundamenteel wat een pers kan produceren: slaglengte en slagen per minuut. De slaglengte bepaalt de maximale hoogte van de onderdelen die u kunt vormen — langere slagen maken hogere trekkingen en complexere vormbewerkingen mogelijk. Slagen per minuut (SPM) bepaalt de productiesnelheid; metalen persen variëren van 10 SPM voor zware vormbewerkingen tot meer dan 1.000 SPM voor snelle progressieve matrijsbewerkingen.

Dit is de afweging: hogere snelheden leveren meer onderdelen per uur op, maar beperken de complexiteit van de uit te voeren bewerkingen. Dieptrekken en zware vormbewerkingen vereisen lagere snelheden om het materiaal goed te laten stromen. Afstansen en oppervlakkige vormbewerkingen tolereren veel hogere snelheden.

Schuifinstelling voor matrijshoogte-instellingen

Verschillende matrijzen hebben verschillende sluitafstanden—de afstand van de steunplaat tot de onderkant van de zuiger wanneer deze volledig is ingetrokken. De verstelmechanisme voor de zuiger maakt het mogelijk voor operators om de onderste positie van de zuiger te verhogen of te verlagen, zodat diverse gereedschappen kunnen worden gebruikt zonder mechanische aanpassingen.

Dit is het punt waarop het tegenwichtsysteem cruciaal wordt. Volgens AIDA's technische documentatie neemt een correct afgesteld tegenwicht het gewicht van de zuiger en het gereedschap weg van de schroeven voor het instellen van de sluitafstand tijdens de installatie, waardoor de verstelmotor de schroeven veel gemakkelijker kan draaien zonder overbelasting of vastlopen. Het tegenwicht maakt gebruik van pneumatische cilinders—meestal twee of vier, afhankelijk van de persgrootte—om een opwaartse kracht te genereren die het hangende gewicht van de zuiger en het gereedschap compenseert.

Wat gebeurt er als de tegendruk onjuist is? Een onjuist afgesteld systeem laat de draadvlakken op de stelschroeven toe om de smering weg te persen, wat wrijving en slijtage bevordert. Op termijn leidt dit tot vroegtijdig uitvallen van dure instelmechanismen en kan het zelfs veroorzaken dat de schuif langzaam naar beneden glijdt wanneer de pers niet in gebruik is.

Het gibsysteem handhaaft de uitlijning van de schuif gedurende elke slag. Ponsmachines gebruiken twee hoofdtypen gibconstructies:

• Bronzen bushinggibs – Traditioneel ontwerp met oliegeïmpregneerde brons slijtvlakken die over geharde staalgeleidingen glijden. Deze vereisen periodieke smering en afstelling naarmate slijtage optreedt.
• Rollerlagergibs – Modern, hoogwaardig ontwerp met precisierollementen dat bijna geheel glijwrijving elimineert. Deze bieden een langere levensduur en handhaven nauwere toleranties, maar zijn aanvankelijk duurder.

De speling van de glijstukken heeft direct invloed op de kwaliteit van onderdelen op meetbare wijze. Wanneer de spelingen boven de specificaties uitkomen—meestal meer dan 0,025 tot 0,05 mm, afhankelijk van de persklasse—kan de schuif zijdelings verschuiven tijdens het vormgeven. Deze beweging veroorzaakt ongelijkmatige materiaalstroming, afmetingsafwijkingen en versnelde slijtage van de matrijs. Bij precisie-ponsbewerkingen manifesteert overmatige slijtage van de glijstukken zich als variatie tussen onderdelen, nog voordat operators mechanische symptomen opmerken.

Hoe weet u wanneer aanpassing of vervanging van de glijstukken nodig is? Let op de volgende indicatoren:

• Zichtbare lichtspleet tussen glijstuk en schuifoppervlak
• Hoorbaar klinkend klopgeluid tijdens omkering van de slag
• Toenemende afmetingsafwijkingen in de geponste onderdelen
• Onregelmatige slijtagepatronen op de snijkanten van de matrijs
• Hogere dan normale smeringsverbruik

Regelmatige aanpassing van de gieb behoudt de precisie die kwalitatieve productie vereist. De meeste fabrikanten specificeren inspectie-intervallen op basis van productie-uren, waarbij aanpassing vereist is zodra de speling de gepubliceerde grenzen overschrijdt. Proactief onderhoud op dit gebied voorkomt kettingreacties van storingen die optreden wanneer misuitlijning andere perscomponenten belast.

Nu het zuigerblok een gecontroleerde beweging levert, wordt de volgende overweging hoe de gereedschappen zich integreren met de perscomponenten. De matrijzenset vormt de interface tussen grondstof en eindproduct — en de relatie ervan tot de persspecificaties bepaalt zowel de productkwaliteit als de levensduur van het gereedschap.

Integratie van de matrijzenset en interface met gereedschap

Hier is een realiteit die veel fabrikanten over het hoofd zien: zelfs de meest geavanceerde stanspers wordt onbruikbaar zonder correct afgestemde gereedschappen. De stansset vormt de cruciale interface waarop de mogelijkheden van de pers samenkomen met de productievereisten. Begrijpen hoe de onderdelen van de stans zich integreren met de onderdelen van de pers helpt u kostbare onverenigbaarheden te voorkomen en zowel de levensduur van het gereedschap als de kwaliteit van de onderdelen te maximaliseren.

Beschouw de stansset als het gespecialiseerde eindeffectortool dat algemene perskracht omzet in nauwkeurig gevormde onderdelen. Elke metaalstanspers is afhankelijk van deze gereedschapsinterface om ruwe kracht om te zetten in productieve arbeid. Wanneer de specificaties van de stans perfect afgestemd zijn op de mogelijkheden van de pers, bereikt u consistente kwaliteit met maximale efficiëntie. Wanneer dat niet het geval is? Verwacht dan vroegtijdige slijtage, afmetingsproblemen en frustrerende stilstandtijden.

Onderdelen van de stansset die op de pers worden gemonteerd

Een complete stempelset bestaat uit meerdere onderdelen die samenwerken, waarbij elk onderdeel een specifieke functie vervult en interfaceert met bepaalde personderdelen. Het begrijpen van deze relaties helpt u bij het oplossen van problemen en bij het specificeren van gereedschap dat de mogelijkheden van uw apparatuur maximaal benut.

De die schoen vormt de basis van de gehele stempelset. Volgens de industriedocumentatie over stempelmoldstructuren dient de stempelschoen als de onderste ondersteuningsstructuur van de gehele mold en speelt een cruciale rol bij het ondersteunen van de assemblage en het overbrengen van de werkdruk van de stempel. De bovenste en onderste stempelschoenen worden respectievelijk gemonteerd op de perskop en de steunplaat, waardoor het kader ontstaat dat alle andere stempelonderdelen in precieze uitlijning houdt.

De punserhouder beveiligt snij- en vormpennen aan de bovenste matrijsschoen. Dit onderdeel moet enorme slagkrachten weerstaan terwijl het de exacte positie van elke pen behoudt. Het verwisselbare ontwerp maakt het mogelijk om pennen te vervangen zonder de gehele bovenste assemblage te vervangen — essentieel voor het handhaven van de productie wanneer individuele snijelementen slijten.

De uitwerplaat verricht tijdens elke persslag meerdere kritieke functies. Het houdt het werkstuk plat tegen het matrijsblok tijdens het vormen, voorkomt dat het materiaal mee optrekt met de pen bij de opgaande slag en beschermt operators door beweging van het materiaal te beperken. Veerbelaste afstrippers zorgen voor een gecontroleerde druk, terwijl massieve afstrippers maximale stijfheid bieden voor precisie-uitslagbewerkingen.

De stansblok bevat de vrouwelijke snij- en vormholten die het werkstuk vormgeven. Dit onderdeel wordt bevestigd aan de onderste matrijsschoen en maakt direct contact met de steunplaat via de schoen. Matrijsblokken ondergaan voortdurend impact en moeten scherpe snijkanten behouden gedurende miljoenen cycli — waardoor materiaalkeuze en warmtebehandeling cruciaal zijn voor de levensduur van de gereedschappen.

Zo interageren deze onderdelen met de personderdelen:

Matrijsset-onderdeel	Primaire functie	Interface met personderdeel
Bovenschoen van de matrijs	Draagt alle bovenste matrijscomponenten; overbrengt de kracht van de zuiger op de ponsen	Wordt bevestigd aan het zuigeroppervlak via T-groeven of boutpatroon
Onderste matrijshiel	Draagt het matrijsblok en de onderste componenten; absorbeert de vormkrachten	Wordt vastgezet aan de steunplaat via T-groeven of klemming
Punserhouder	Houdt de snij-/vormponsen vast en positioneert ze	Bevestigd aan de bovenste matrijsschoen; uitgelijnd met geleidingspennen
Uitwerplaat	Houdt het materiaal vlak; verwijdert het werkstuk van de stempels	Geleid door pennen die zijn gemonteerd in de matrijsschoenen
Stansblok	Bevat vrouwelijke snijholten en vormgevende elementen	Gespecificeerd aan de onderste matrijsschoen; ontvangt de impact van de stempels
Geleidingspennen	Zorgt voor nauwkeurige uitlijning van de bovenste en onderste matrijsschoenen	In één schoen geperst; geleid door bushings in de tegenoverliggende schoen
Geleidingsbushings	Biedt een nauwkeurig glijoppervlak voor de geleidingspennen	In de matrijsschoen tegenover de geleidingspennen geperst

Hoe geleidingssystemen uitlijning garanderen

Geleidingspennen en bushings verdienen speciale aandacht, omdat zij de nauwkeurigheid van de uitlijning gedurende de gehele levensduur van de stansbuis bepalen. Zoals De die-wetenschapserie van The Fabricator uitlegt , is de functie van geleidingspennen om de bovenste en onderste schoenen correct te positioneren, zodat alle onderdelen van de stansbuis precies op elkaar aansluiten. Zij leiden snij- en vormgevende onderdelen, zodat de juiste speling kan worden bereikt en effectief kan worden gehandhaafd.

Twee hoofdtypes geleidingspennen voldoen aan verschillende productievereisten:

• Wrijvingspennen (gewone lagers) – Iets kleiner dan de binnendiameter van de bushing en direct op het oppervlak van de bushing rijdend. Aluminium-brons bushings met grafietstoppers verminderen de wrijving. Geschikt voor toepassingen met aanzienlijke zijdelingse kracht, maar beperkt tot langzamere snelheden vanwege warmteontwikkeling.
• Kogellagerpennen – Rijden op precisie-kogellagers die zijn opgenomen in aluminium kooien. Deze verminderen de wrijving aanzienlijk, waardoor hogere snelheden mogelijk zijn terwijl nauwere toleranties worden gehandhaafd. De as- en lagerassemblage is feitelijk ongeveer 0,0002 inch groter dan de binnendiameter van de bushing—wat fabrikanten noemen 'negatieve speling' voor uiterste precisie.

Hier is een cruciaal punt dat veel mensen over het hoofd zien: geleidingspennen kunnen geen compensatie bieden voor een slecht onderhouden pers. Zoals branche-experts benadrukken, vormen zowel de matrijs als de pers onderdelen van een geïntegreerd systeem. Te grote of extra geleidingspennen lossen geen slingerende zuiger of versleten persgeleiders op. De pers moet onafhankelijk met precisie worden geleid, zodat het geleidingssysteem van de matrijs zoals bedoeld kan functioneren.

De veren spelen ook een essentiële rol in het geleidingssysteem. Deze veren bieden elastische ondersteuning en herstellende kracht, terwijl ze schokken en trillingen opvangen tijdens elke slag. Kleurcoderingssystemen helpen gebruikers bij het selecteren van geschikte veersterktes voor specifieke toepassingen, afgestemd op de krachteisen van stripperplaten en drukkussens.

Afstemming van persspecificaties op matrijsvereisten

Een juiste afstemming van matrijs op pers omvat drie kritieke specificaties die op elkaar moeten zijn afgestemd om een succesvolle werking te garanderen.

Tonnagecapaciteit bepaalt of de pers voldoende kracht kan leveren voor uw vormingsproces. Onderschatten van de vereiste tonnage leidt ertoe dat de pers vastloopt of overbelast raakt, wat zowel de machine als de gereedschappen mogelijk kan beschadigen. Een plaatstaalstempelmachine met een nominaal vermogen van 200 ton kan geen matrijs veilig bedienen die 250 ton kracht vereist — ongeacht hoe kortstondig die piekkracht ook optreedt.

Sluit hoogte (ook wel matrijshoogte genoemd) vertegenwoordigt de verticale afstand van de steunplaat tot de onderkant van de zuiger wanneer deze volledig is ingetrokken. Volgens technische richtlijnen voor de keuze van de matrijshoogte , de gecombineerde hoogte van boven- en ondermatrijs mag de sluitafstand van de pers niet overschrijden—anders kan de matrijs niet worden geïnstalleerd of veilig worden gebruikt. De meeste toepassingen van plaatmetaalstempelpersen vereisen een marge van 5–10 mm om botsingen tijdens de bedrijfsvoering te voorkomen.

Bedafmetingen moeten voldoende ruimte bieden voor de voetplaat van de matrijs, inclusief ruimte voor het vastzetten. Een matrijs die nauwelijks op het bed past, laat geen marge over om de gereedschappen adequaat te bevestigen, wat beweging tijdens de bedrijfsvoering riskeert en zowel de matrijs als de pers kan beschadigen.

Wanneer deze specificaties correct op elkaar zijn afgestemd, bereikt u:

• Consistente onderdeelafmetingen gedurende productieruns
• Verlengde levensduur van de matrijs dankzij juiste krachtverdeling
• Verminderde slijtage van de pers door bedrijf binnen de ontwerpgrenzen
• Snellere installaties met gereedschappen die zonder aanpassing passen

Slechte afstemming leidt tot het tegenovergestelde resultaat: versnelde slijtage, afmetingsafwijkingen en de frustrerende cyclus van aanpassingen die het onderliggende ongelijksoortigheidsprobleem nooit echt oplossen. Door van tevoren tijd te nemen om de specificaties te verifiëren, voorkomt u deze problemen volledig.

Nu de matrijsintegratie duidelijk is, volgt als volgende overweging de hulpmiddelen die materiaal naar de pers voeren en de afgewerkte onderdelen verwijderen. Deze systemen moeten nauwkeurig gesynchroniseerd zijn met de perscyclus om de productie met hoge snelheid te realiseren, waardoor de investering in stempelpersen gerechtvaardigd is.

Hulpmiddelen en toevoersystemen

U beheerst de pers zelf—maar wat zit er dan nog meer omheen? Een stempelpers die stil staat tussen handmatige laadcycli verspilt het grootste deel van zijn productief potentieel. De hulpmiddelen die materiaal aanvoeren, de spanning handhaven en de afgewerkte onderdelen verwijderen, transformeren stand-alone pressen tot echte productiesystemen die duizenden onderdelen per uur kunnen produceren.

Deze ondersteunende componenten krijgen vaak minder aandacht dan de pers zelf, maar bepalen vaak wel de werkelijke doorvoer. Stel dat uw industriële metaalstempelmachine 600 slagen per minuut kan uitvoeren, maar uw toevoersysteem maximaal 400 slagen per minuut haalt: welke specificatie beperkt dan de productie? Door te begrijpen hoe hulp-systemen zich integreren met de tijdsinstelling van de pers, komen mogelijkheden aan het licht om capaciteit te ontsluiten die u al in bezit hebt.

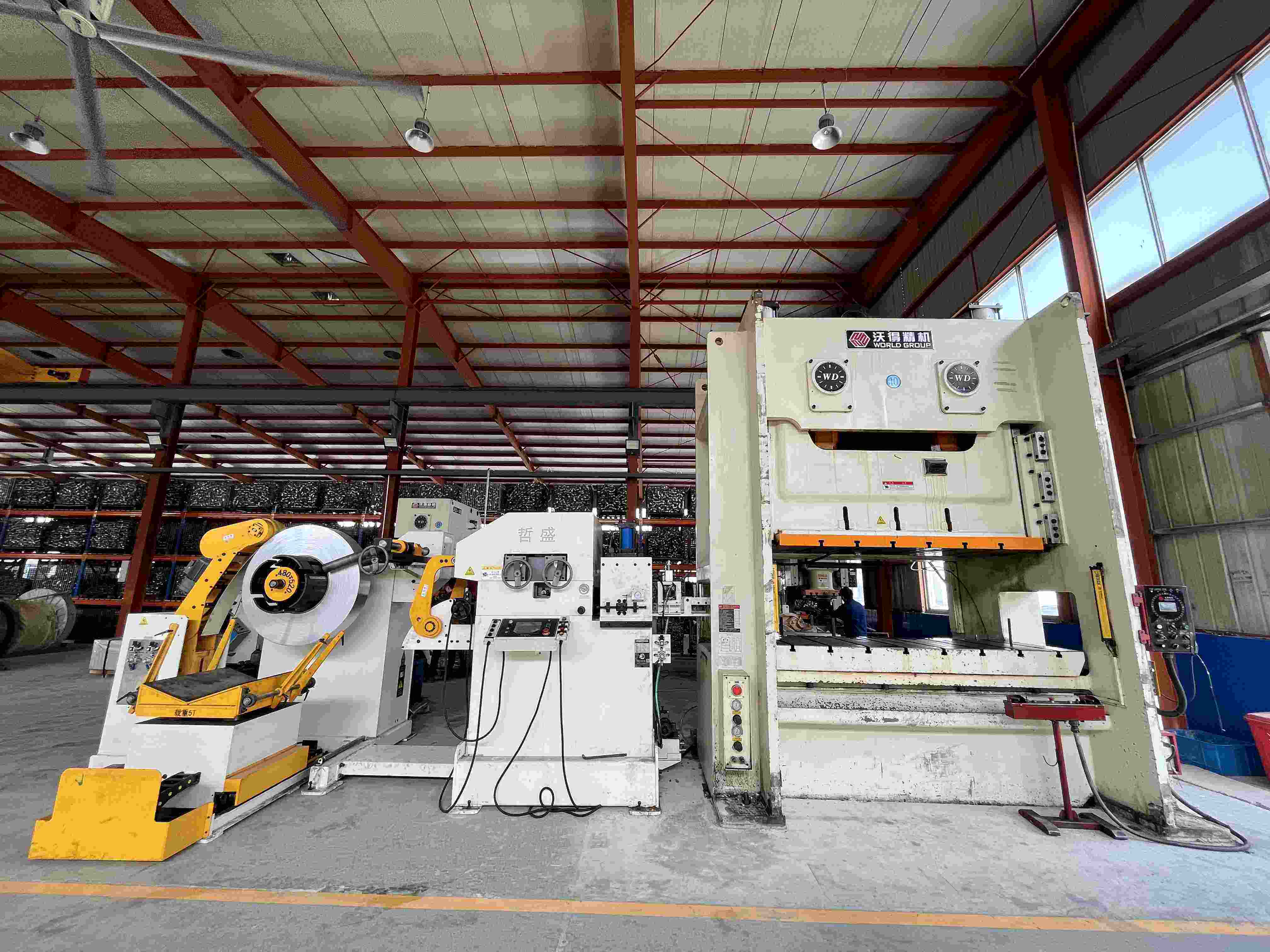

Spoeltoevoersystemen en materiaalhantering

Moderne stempelprocessen beginnen zelden met afzonderlijke platen. In plaats daarvan komt het materiaal als spoelen aan die tot 23 ton of meer wegen en die speciale apparatuur vereisen om ze af te wikkelen, vlak te maken en het materiaal met nauwkeurige timing in de pers te voeren. Volgens De technische documentatie van Schuler's Power Line moeten spoeltoevoerlijnen zeer dynamische productieprocessen ondersteunen en tegelijkertijd bandbreedten tot 1.850 mm en materiaaldiktes tot 8 mm verwerken.

Elke spoeltoevoerlijn bestaat uit de volgende essentiële categorieën apparatuur die achtereenvolgens werken:

• Spoelsteunen en spoelafwikkelmachines – Ondersteunen en draaien de spoel, waarbij materiaal met gecontroleerde snelheid wordt afgevoerd. Gemotoriseerde mandrels zetten uit om de binnendiameter van de spoel vast te grijpen, terwijl hydraulische zijgeleiders de strook centreren.
• Rechtmakers en vlakmakers – Verwijderen de spoelkring (de kromming door het opwinden) en vlakken het materiaal. Aanvoerrollen grijpen de strook vast, terwijl precisierolletjes gecontroleerd buigen toepassen om geheugeneffecten te elimineren.
• Lusregelunits – Vormen materiaalbuffers tussen continu lopende rechtmakers en start-stop-voeders. Sensoren monitoren de diepte van de lus om voldoende materiaal beschikbaar te houden voor elke persstoot.
• Servo voeders – Voeren exacte materiaallengtes met precisie in de matrijs in, op exacte tijdstippen gesynchroniseerd met de beweging van de pers. Moderne servotechnologie maakt een voednauwkeurigheid binnen duizendsten van een inch mogelijk.
• Afvalsnijmachines – Snijden restmateriaal en randafval in handelbare stukken voor recycling. Geplaatst aan de persuitgang om continue afvalstromen te verwerken.
• Onderdelenafvoersystemen – Verwijder afgewerkte onderdelen uit het matrijsgebied met behulp van luchtstralen, mechanische afstooters of transportsystemen die beschadiging van de onderdelen voorkomen en snelle werking mogelijk maken.

Waarom is de lusunit zo belangrijk? De rechttrekker draait continu om consistente materiaaleigenschappen te behouden, maar de toevoerinstallatie werkt in start-stop-cycli die gesynchroniseerd zijn met de pers. De luspit of vlakke lussysteem overbrugt dit tijdsverschil door voldoende materiaal op te slaan om elke toevoerincrement te leveren zonder de rechttrekprocedure te onderbreken.

Automatiseringscomponenten voor productie met hoge snelheid

Automatisering van stanspersen is sterk geëvolueerd, ver voorbij eenvoudige materiaalhandhaving. Moderne installaties voor stanspersen met hoge snelheid integreren geavanceerde detectie-, positionerings- en kwaliteitssystemen waarmee productiesnelheden worden bereikt die vorige generaties ondenkbaar vonden.

Servotoevoertechnologie vertegenwoordigt wellicht de meest significante vooruitgang. In tegenstelling tot mechanische voeders die worden aangedreven door nokken of verbindingen, maken servovoeders gebruik van programmeerbare elektrische motoren die het materiaal met software-gedefinieerde precisie versnellen, positioneren en vertragen. Deze flexibiliteit maakt het mogelijk om dezelfde stalen stansmachine te gebruiken voor verschillende voedingslengtes en tijdsprofielen zonder mechanische wijzigingen—gewoon nieuwe parameters laden en starten.

Pilot-ontkoppelingmechanismen coördineren met die-pilots om nauwkeurige materiaalregistratie te waarborgen. Wanneer de stans sluit, passeren de pilots door vooraf geponste gaten om de strip exact te positioneren. Het voedselsysteem moet de klemkracht op precies het juiste moment vrijgeven, zodat de pilots de definitieve positioneringscorrecties kunnen uitvoeren voordat het vormgeven begint. Een onjuist getimede ontkoppeling leidt tot beschadiging van de pilots en registratiefouten.

Materiaalsensoren bewaken meerdere condities gedurende de volledige voedingscyclus:

• Misvoedingsdetectoren bevestigen dat het materiaal de juiste afstand is voortgeschoven vóór elke slag
• Klik-sensoren detecteren materiaalverstoppingen tussen de toevoer en de stempel
• Randgeleiders controleren of de strookcorrect centraal blijft lopen
• Eind-van-de-coil-sensoren activeren automatische stoppen voordat het materiaal op is

Volgens De uitgebreide integratiehandleiding van JR Automation , effectieve automatisering bij stansen creëert een volledig gesynchroniseerd proces waarbij elke beweging perfect moet zijn georkestreerd om de doorvoer te maximaliseren en kwaliteit te garanderen. Deze orkestratie strekt zich uit tot robotische onderdeelhandhaving, visioninspectiesystemen en geautomatiseerde stapeling—waardoor de stansmachine voor metaal wordt omgetoverd tot één element binnen een geïntegreerde productiecel.

Dit is de cruciale synchronisatievereiste: de specificaties van de hulpmiddelen moeten overeenkomen met de slagfrequentie en de voedingslengtecapaciteit van de pers. Een pers die met 300 slagen per minuut (SPM) draait met een voedingsvoortgang van 4 inch, vereist een voeder die in staat is om 100 voet materiaal per minuut door te voeren — en die tussen elke slag moet kunnen versnellen tot volledige snelheid. De lus moet voldoende materiaal kunnen opslaan voor meerdere slagen, en de rechtstrekkers moet materiaal leveren sneller dan de voeder het verbruikt.

Wanneer de specificaties niet overeenkomen, beperkt het langzaamste onderdeel de gehele installatie. Het investeren in een hoogwaardige, snelle pers terwijl men onvoldoende dimensioneerde voedingsapparatuur behoudt, creëert een dure knelpunt. Omgekeerd leidt te groot gedimensioneerde hulpmiddelenapparatuur tot verspilling van kapitaal dat zou kunnen worden ingezet om andere productiegebieden te verbeteren. Een juiste systeemafstemming — waarbij alle componenten als onderdeel van een geïntegreerde productielijn worden beschouwd — maximaliseert het rendement op uw investering in stempeltechnologie.

Nu het materiaal soepel door de productie stroomt, richt de aandacht zich vanzelf op de systemen die operators beschermen en een consistente kwaliteit waarborgen. Moderne veiligheids- en besturingstechnologieën hebben de werking van stanspersen volledig veranderd — en het begrijpen van deze systemen is essentieel voor iedereen die verantwoordelijk is voor bediening of onderhoud van de pers.

Veiligheidssystemen en moderne besturingen

Wat gebeurt er als er iets misgaat bij 600 slagen per minuut? Het verschil tussen een bijna-ongeval en een catastrofe hangt vaak af van veiligheids- en besturingssystemen die sneller reageren dan welke mens ook. Het begrijpen van deze componenten gaat niet alleen over naleving van regelgeving — het draait om het beschermen van mensen terwijl tegelijkertijd de productie-efficiëntie wordt gehandhaafd die uw investering in apparatuur rechtvaardigt.

Moderne stanspersmachines lijken nauwelijks op hun mechanische voorgangers wat betreft de besturingsarchitectuur. Waar operators vroeger vertrouwden op fysieke beveiligingen en mechanische vergrendelingen, integreren hedendaagse systemen geavanceerde sensortechnologie met veiligheidsgerelateerde elektronica die de persomstandigheden continu bewaken. Deze evolutie heeft zowel de veiligheidsprestaties als de aanpak van probleemoplossing fundamenteel veranderd.

Kritieke veiligheidscomponenten en hun functies

Elke mechanische stanspers die momenteel in productie wordt gebruikt, moet zijn uitgerust met beschermingsmaatregelen die voldoen aan de voorschriften van de OSHA en de ANSI-normen. Deze eisen bestaan omdat stansbewerkingen enorme krachten concentreren in beperkte ruimtes — wat gevaren oplevert die een technisch ontworpen bescherming vereisen, en niet alleen op toezicht door de operator kunnen vertrouwen.

Volgens bedrijfsveiligheidsdocumentatie stempelpersoneel moet deskundig worden op het gebied van de veiligheidsvoorschriften die van toepassing zijn op hun persruimtes. Hoewel dit op het eerste gezicht ontmoedigend kan lijken, is het volkomen mogelijk — en essentieel voor zowel naleving als effectieve bediening — om kennis te nemen van één gespecialiseerd regelgevingsgebied.

De OSHA- en ANSI-normen vereisen deze veiligheidscomponenten voor mechanische krachtpersbewerkingen:

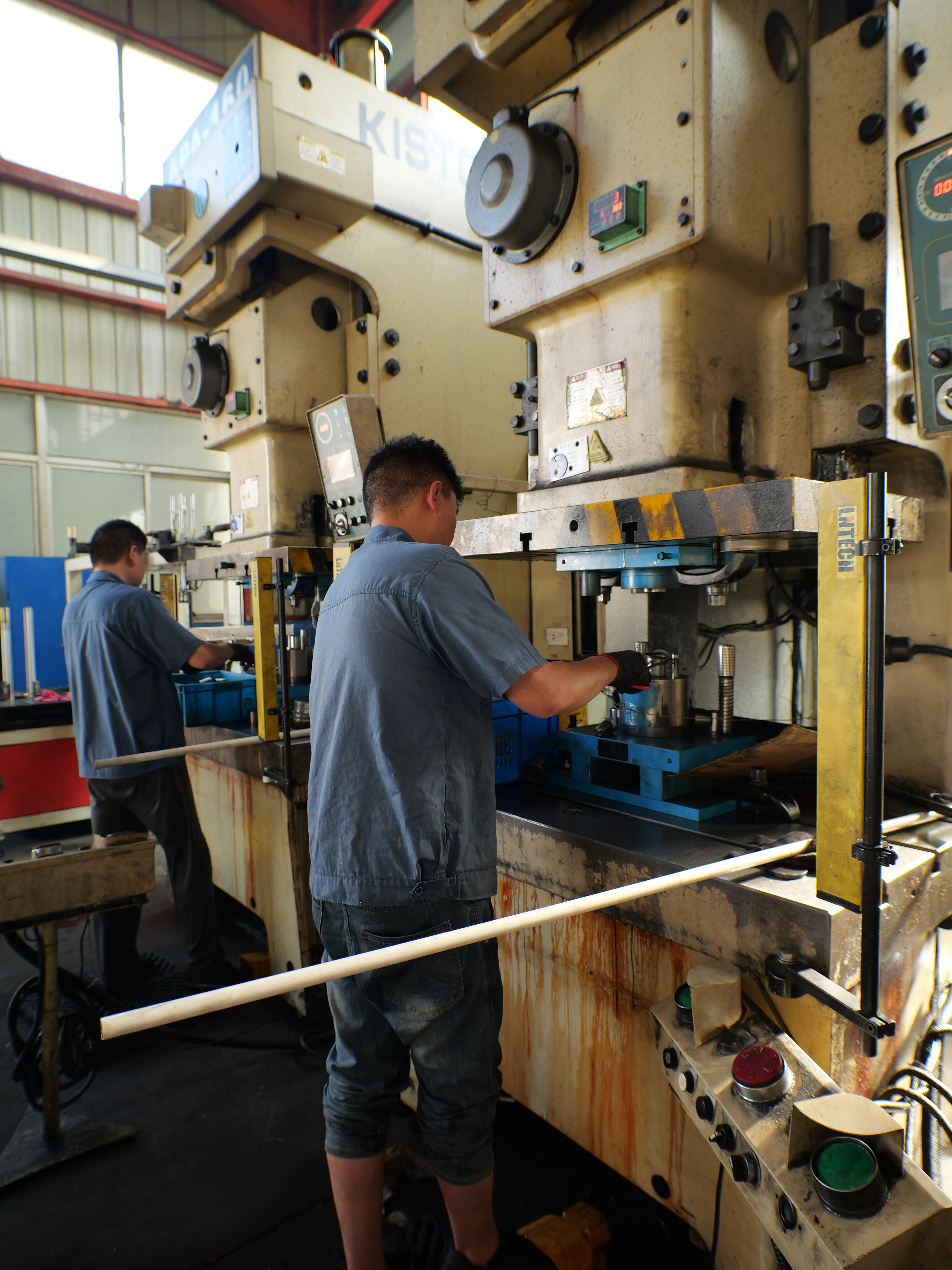

• Punt-van-bewerking afschermingen – Fysieke barrières die handtoegang tot het matrijsgebied tijdens bedrijf voorkomen
• Aanwezigheidsdetectieapparatuur – Lichtgordijnen of soortgelijke systemen die binnendringing van de operator detecteren en de pers stoppen
• Tweehandsbediening – Vereisen gelijktijdige bediening van beide palmknoppen, waardoor de handen buiten de gevaarlijke zone blijven
• Noodstop-systemen – Duidelijk zichtbare noodstopknoppen die onmiddellijke stilstand van de pers mogelijk maken
• Betrouwbare bediening – Zelfcontroleerende besturingscircuits die voorkomen dat een storing in één enkel component de veiligheid in gevaar brengt
• Remmonitors – Systemen die controleren of de remprestatie voldoet aan de vereiste specificaties
• Koppeling-/remluchtdrukschakelaars – Sensoren die bevestigen dat er voldoende pneumatische druk aanwezig is voor een juiste werking van koppeling en rem
• Controle van tegengewichtsdruk – Controle of de tegengewichtscilinders de gespecificeerde druk behouden

Aanwezigheidsgevoelige lichtgordijnen verdienen speciale aandacht, omdat hun plaatsing direct van invloed is op zowel veiligheid als productiviteit. De formule voor het berekenen van de juiste veiligheidsafstand houdt rekening met de penetratiefactor — de minimale objectgrootte die het apparaat 100 procent van de tijd overal in het detectiegebied kan detecteren. Dit leidt tot een extra afstand die het apparaat van het gevaarpunt moet scheiden.

Wanneer wordt betrouwbaarheid van de bediening verplicht? Volgens de OSHA-regelgeving 1910.217(c)(5) is dit duidelijk vastgelegd: wanneer de operator onderdelen handmatig toevoert of verwijdert door één of beide handen in het werkgebied (‘point of operation’) te plaatsen, en een tweehandbediening, een aanwezigheidsgevoelig apparaat of een beweegbare afscherming van type B wordt gebruikt voor veiligheidsdoeleinden. Dergelijke bewerkingen brengen een ernstig risico op handletsel met zich mee, waardoor betrouwbare bedieningsystemen voor persmachines essentieel zijn.

Bedieningssystemen: van mechanisch naar servo

De evolutie van relaislogica-gebaseerde besturingssystemen naar moderne programmeerbare systemen vormt een van de meest significante transformaties in de persstempeltechnologie. Vroege mechanische besturingssystemen maakten gebruik van banks van elektromechanische relais om de persbewerkingen in volgorde uit te voeren — systemen die betrouwbaar werkten, maar bij problemen beperkte diagnosemogelijkheden boden.

Volgens Technische documentatie van Link Electric een zelfcontroleerbaar besturingssysteem vereist drie kenmerken: redundantie, vergelijking en een cyclus die elk element belast om te waarborgen dat het beide logische toestanden kan aanleveren. Redundantie vormt de basis voor vergelijking — beide redundante elementen die dezelfde taak uitvoeren, moeten op een gegeven moment vergelijkbare toestanden leveren; anders moet de besturing worden geblokkeerd.

Hoe kunt u vaststellen of uw besturingssysteem voldoet aan de huidige normen? Gebruik deze checklist om besturingen te identificeren die inspectie vereisen:

• Elk relaislogica-besturingssysteem met minder dan negen relais
• Elk relaislogica-besturingssysteem dat relais gebruikt zonder ingekapselde contacten
• Elk relaislogica-besturingssysteem gebouwd vóór 1980
• Elke besturing die jumpers bevat die niet zijn weergegeven op de oorspronkelijke elektrische schema’s
• Geen continue-arm- of vooractie-drukknop
• Geen mogelijkheid om de slagselector te vergrendelen
• Geen zichtbare remmonitor
• Geen drukswitch die de luchtdruk van de koppeling bewaakt

Moderne, op PLC-gebaseerde besturingssystemen integreren meerdere bewakingsfuncties die eerder door afzonderlijke systemen werden uitgevoerd. Tonnenmonitors meten bijvoorbeeld de vormkrachten via rekstrookjes die op het persframe zijn gemonteerd. Deze systemen vergelijken de werkelijke tonnage met de geprogrammeerde limieten en activeren een stop wanneer de meetwaarden op problemen duiden.

Het begrijpen van waarschuwingen van de tonnenmonitor helpt bij het diagnosticeren van zowel matrijs- als persproblemen. Volgens de technische documentatie kunnen tonnagemetingen omstandigheden blootleggen die variëren van ontbrekend materiaal tot beschadigde gereedschappen of losse bouten. Wanneer de tonnenmonitor een 'Lage piekwaarschuwing' weergeeft, betekent dit dat de maximale tonnage tijdens die slag de minimale limiet niet heeft bereikt — wat mogelijk wijst op ontbrekend materiaal of een voedingsprobleem. Een 'Hoge piekwaarschuwing' duidt op een te grote kracht, mogelijk veroorzaakt door dubbel materiaal, slugs die op elkaar liggen of matrijsschade.

De beschermingssystemen voor de matrijs vullen het tonnagebewakingssysteem aan door specifieke omstandigheden binnen de matrijs zelf te volgen. Sensoren detecteren onder andere het uitwerpen van het onderdeel, het verwijderen van de slug, de positie van de strip en andere kritieke gebeurtenissen die correct moeten verlopen om veilige bedrijfsvoering te garanderen. Wanneer de omstandigheden afwijken van de geprogrammeerde verwachtingen, stopt het systeem de pers voordat schade optreedt.

Hier is een praktisch probleemoplossingsprincipe: tonnageprofielen—grafieken die de kracht weergeven in functie van de krukasselhoek—leveren diagnose-informatie die eenvoudige piekwaarden niet kunnen bieden. Een juist aangespannen boutstang produceert een kenmerkende ‘bolvormige’ curve met een afgeronde top. Wanneer de spanning van de boutstang ontoereikend is, wordt de golfvorm op een bepaald tonnage-niveau vlakker, wat aangeeft dat de rechtopstaande kolom zich losmaakt van het bed en de kroon. Deze scheiding veroorzaakt variatie in de positie van de pers bij elke slag, wat leidt tot afmetingsproblemen die anders moeilijk te verklaren zouden zijn.

De electro-mechanische stempeltechnologie blijft zich ontwikkelen; servoaangedreven persen bieden programmeerbare kracht- en snelheidsprofielen gedurende de volledige slag. Deze systemen maken electro-mechanische onderdeelstempelbewerkingen mogelijk die onmogelijk zijn met traditionele mechanische persen—maar ze brengen ook nieuwe eisen met betrekking tot bewaking en onderhoud met zich mee.

De integratie van veiligheids-, bewakings- en besturingsfuncties in geïntegreerde systemen heeft het oplossen van problemen op vele manieren vereenvoudigd. Wanneer een moderne besturing de pers stilzet, geeft deze doorgaans specifieke foutmeldingen die aangeven welk onderdeel of welke omstandigheid de stop heeft veroorzaakt. Het begrijpen van de betekenis van deze meldingen—en van de correctieve maatregelen die ze vereisen—stelt u in staat sneller oplossingen te vinden en ongeplande stilstandtijd te verminderen.

Met veiligheids- en besturingssystemen die operators beschermen en tegelijkertijd de productieomstandigheden bewaken, wordt de laatste overweging het afstemmen van al deze componenten op uw specifieke toepassingsvereisten. De keuze van de juiste pers—met geschikte specificaties voor alle systemen—bepaalt of uw investering de verwachte rendementen oplevert.

Componenten selecteren voor uw productiebehoeften

U begrijpt hoe elk perssysteem afzonderlijk werkt. Maar hier ligt de echte uitdaging: hoe stemt u al deze componenten af op uw specifieke toepassing? Het kiezen van de juiste metalen persmachine vereist meer dan alleen het controleren van een tonnage-specificatie. Het vereist inzicht in de manier waarop de capaciteiten van de componenten met elkaar samengaan om te bepalen wat u daadwerkelijk kunt produceren—en of u dat winstgevend zult doen.

De beslissingen die u neemt over persspecificaties hebben gevolgen voor elk aspect van de productie. Kies verstandig, en u bereikt consistente kwaliteit, efficiënte werking en gereedschap dat lang meegaat. Kies ondoordacht, en u krijgt te maken met afmetingsproblemen, versnelde slijtage en het nagenoeg constante gevoel dat uw machines nooit helemaal presteren zoals verwacht.

Persspecificaties afstemmen op uw toepassing

Vier hoofdspecificaties bepalen of een pers voldoet aan uw productievereisten: nominaal krachtniveau (tonnage), slaglengte, maat van het onderstel (bed size) en snelheidsclassificatie. Begrijpen hoe deze specificaties op elkaar inwerken, helpt u bij het selecteren van machines die niet alleen geschikt zijn voor uw huidige productietaken, maar ook ruimte bieden voor toekomstige behoeften.

Tonnagecapaciteit bepaalt de maximale beschikbare vormkracht. Als Stamtec's gids voor de keuze van auto-pressen benadrukt dat, als uw pers niet voldoende kracht kan leveren op het juiste punt in de slag, u zichzelf blootstelt aan problemen—onvolledige vormen, beschadiging van de stempel of erger. De sleutel is het berekenen van de vereiste tonnage op basis van het materiaal van het onderdeel, de dikte, de afmetingen van het grondplaatje en de complexiteit van de stempel.

Maar hierop letten veel mensen over het hoofd: het punt in de slag waarop de kracht piekt, is even belangrijk als de maximale capaciteit. Een staalstempelpers met een nominale capaciteit van 400 ton levert die kracht vlak bij het onderste dode punt. Als uw vormgevingsproces de maximale kracht eerder in de slag vereist, heeft u mogelijk een hogere capaciteit nodig dan de berekeningen suggereren.

De lengte van de slag bepaalt de verticale afstand die de zuiger aflegt. Langere slagen maken het mogelijk om hogere trekdieptes en complexere vormgevingsoperaties uit te voeren, maar beperken doorgaans de maximale snelheid. Progressieve stempeloperaties voor ondiepe onderdelen kunnen slechts 2–3 inch slag nodig hebben, terwijl diepgetrokken componenten 12 inch of meer kunnen vereisen.

Bedafmetingen beperken de stempel die u kunt plaatsen. Naast het eenvoudig aanbrengen van de matrijzen heb je ruimte nodig om ze te klemmen, ruimte om schroot te verwijderen en toegang tot materiaal. Een installatie voor de stempen van plaat metalen die nauwelijks de huidige werktuigen kan bevatten, laat geen ruimte voor groei of procesverbeteringen.

Snelheidsclassificaties de Commissie heeft in haar advies van 15 juni 1996 een voorstel ingediend voor een richtlijn betreffende de toepassing van de richtlijnen inzake de bescherming van de gezondheid en de gezondheid van werknemers. Hoger snelheden werken prachtig voor eenvoudig leegmaken en ondiep vormen. Diepe trekwerkzaamheden en zware vormingen vereisen langzamere snelheden waardoor materiaal goed kan stromen zonder te scheuren.

Hoe kunnen deze specificaties worden toegepast op de werkelijke toepassing? Deze matrix verbindt de componentenmogelijkheden met typische productiescenario's:

Toepassingstype	Typische tonnage	De lengte van de slag	Snelheidsbereik (SPM)	Belangrijke Overwegingen
Automobiel carrosseriepanelen	8002.500 ton	12–24 inch	8–25	Grote bedgrootte; precisie-Gib-systemen; AHSS-mogelijkheid
Structurele beugels	200600 ton	6–12 inch	30–80	Gematigd tonnage; constante krachttrace; strakke toleranties
Apparatuurcomponenten	150400 ton	4 10 inch	40–120	Verscheidenheid van onderdelen; snel wisselen van de matrijzen
Elektronische connectoren	25–100 ton	1–3 inch	200–800	Hoge snelheid; precisievoeding; minimale doorbuiging
Progressieve stempelbewerking	100–500 ton	2–6 inch	100–400	Snelheidsconsistentie; nauwkeurige voedingsynchronisatie
Dieptrekbewerkingen	200–1.000 ton	8–18 inch	15–40	Kussensystemen; pauzemogelijkheid; gereguleerde snelheid

Let op hoe carrosseriepanelen voor de automobielindustrie de grootste persen met de langste slaglengtes vereisen, maar relatief langzaam draaien. Elektronische connectoren bevinden zich aan het tegenovergestelde uiterste: lage tonnage, korte slag en maximale snelheid. Uw toepassing bepaalt welke specificaties het meest van belang zijn.

Componentmogelijkheden die productiesucces bewerkstelligen

Het selecteren van geschikte specificaties is slechts het begin. De staat van de componenten gedurende de gehele levensduur van de pers bepaalt of u daadwerkelijk de kwaliteit en efficiëntie bereikt die deze specificaties beloven.

Overweeg wat er gebeurt wanneer een metalen persmachine werkt met versleten glijstukken (gibs). De zuiger verschuift zijwaarts tijdens het vormgeven, waardoor afmetingsafwijkingen ontstaan die zich versterken bij elke versleten component. Het materiaal stroomt ongelijkmatig. De matrijs slijt sneller. Onderdelen die tijdens de instelling perfect waren gemeten, raken halverwege de ploegendienst buiten tolerantie. De pers voldoet op papier aan haar nominale specificaties, maar levert in de praktijk ondermaatse resultaten.

Deze relatie tussen de staat van een onderdeel en de productie-uitkomsten verklaart waarom specificatiekeuze en onderhoudsplanning nauw met elkaar moeten samenwerken. Een metalen stansmachine die is geselecteerd met adequate marge kan langer normale slijtage verdragen voordat de prestaties achteruitgaan. Een machine die op zijn capaciteitsgrenzen werkt, toont problemen eerder.

Hetzelfde principe geldt voor de integratie van gereedschap en pers. Volgens de branchestandaardpraktijken voor het stansen van auto-onderdelen moeten persen bij elke slag volkomen stabiel zijn om aan kwaliteitsnormen te voldoen en herwerk te voorkomen. Maar alleen de starheid van de pers is niet voldoende—het gereedschap moet precies afgestemd zijn op de mogelijkheden van de pers.

Dit is waar geavanceerde engineeringmogelijkheden cruciale differentiatiefactoren worden. Oplossingen voor precisie-stanzen met CAE-simulatiecapaciteiten kunnen matrijsontwerpen optimaliseren voordat staal wordt bewerkt, en voorspellen met opmerkelijke nauwkeurigheid het materiaalstromingsgedrag, de terugvervorming (springback) en de vormkrachten. Wanneer simulatie-gevalideerde gereedschappen worden gecombineerd met correct gespecificeerde persapparatuur, stijgt het percentage goedkeuring bij de eerste poging aanzienlijk.

Voor fabrikanten die componenten volgens OEM-normen produceren, bieden gereedschapspartners met IATF 16949-certificering extra waarde. Deze certificering garandeert dat de kwaliteitsmanagementsystemen voldoen aan de eisen van de automobielindustrie, waardoor de kwalificatielast voor uw organisatie wordt verminderd. In combinatie met snelle prototypingmogelijkheden — sommige partners leveren functionele prototypes in slechts vijf dagen — versnelt deze aanpak de lancering van nieuwe producten en minimaliseert tegelijkertijd het risico.

Als u op zoek bent naar precisie-stanstoplossingen die een goede selectie van perscomponenten aanvullen, De autogestansde matrijscapaciteiten van Shaoyi toon hoe geavanceerde CAE-simulatie en IATF 16949-certificering samengaan om foutloze resultaten te bereiken met hoge goedkeuringspercentages bij de eerste keuring.

Welke praktische stappen verbinden kennis van specificaties met betere productiebeslissingen?

• Documenteer de huidige vereisten – Inventariseer uw bestaande en geplande onderdelen, inclusief materiaalsoorten, diktes, grondplaatmaten en toleranties. Deze uitgangsbasis laat zien welke specificaties u daadwerkelijk nodig hebt, in tegenstelling tot die welke comfortabele marge bieden.
• Bereken de tonnagevereisten – Gebruik vastgestelde formules voor knip-, vorm- en trekoperaties. Voeg een marge van 20–30% toe voor materiaalvariatie en matrijsversletenheid.
• Houd rekening met materiaaltrends – Als u momenteel AHSS (Advanced High-Strength Steel) bewerkt, zult u waarschijnlijk in de toekomst nog geavanceerdere materialen tegenkomen. Industriële stanspersen moeten geschikt zijn voor de richting waarin uw materiaalsamenstelling zich ontwikkelt, niet alleen voor de huidige samenstelling.
• Beoordeel de integratievereisten – Uw pers functioneert binnen een groter systeem. Plan vanaf dag één hoe metalenvormpersen integreren met spoelhantering, transportsystemen en automatiseringsoplossingen.
• Houd rekening met servicebeschikbaarheid – Kan uw persleverancier snelle ondersteuning bieden, vervangende onderdelen op voorraad hebben en korte levertijden garanderen? De beste specificaties zijn weinig waard als stilstandtijd toeneemt door wachttijd op onderdelen.

Deze overwegingen verbinden kennis van onderdelen met praktische aankoop- en bedrijfsbeslissingen. Of u nu nieuwe apparatuur evalueert, de aankoop van een gebruikte pers beoordeelt of onderhoudsinvesteringen prioriteert: begrijpen hoe specificaties de uitkomsten beïnvloeden, helpt u middelen toe te wijzen waar zij het grootste rendement opleveren.

Nu de selectieprincipes zijn vastgesteld, is de laatste overweging gericht op het behouden van de prestaties van onderdelen in de tijd — zodat de capaciteiten die u hebt gespecificeerd, gedurende de gehele levensduur van uw apparatuur blijven leveren wat u verwacht.

Uw kennis van personderdelen in de praktijk brengen

U hebt onderzocht hoe elk systeem functioneert—van framestijfheid tot krachtoverbrenging, van precisie van de perszuiger tot veiligheidsbesturingen. Maar kennis zonder toepassing blijft theoretisch. De echte waarde van het begrijpen van onderdelen van een stempelpers komt pas tot stand wanneer u die kennis toepast om apparatuur te onderhouden, problemen te diagnosticeren en weloverwogen beslissingen te nemen over gereedschap en upgrades.

Dit is de fundamentele waarheid over het persen van metaal: elk onderdeel slijt uiteindelijk. De vraag is niet of onderhoud nodig zal zijn, maar of u slijtage proactief aanpakt of pas reageert op storingen nadat deze de productie hebben verstoord. Door de anatomie van een pers te begrijpen, plaatst u zich in de positie om de proactieve weg te kiezen.

Het behoud van de prestaties van onderdelen in de tijd

Volgens best practices voor onderhoudsprogramma’s van The Fabricator een pers is ontworpen om één ding te leveren: een perfect vierkante, reproduceerbare matrijsruimte bij de ontworpen druk voor uw gereedschap. Bijna alle persproblemen, met uitzondering van smeringsproblemen, zijn terug te voeren op dit concept van een vierkante matrijsruimte. Wanneer u deze precisie handhaaft, volgt alles overige vanzelf.

Wat moet u bewaken? Deze inspectiepunten detecteren problemen voordat ze leiden tot productiestoppen:

• Gib-spelingen – Controleer wekelijks; stel bij wanneer de speling meer bedraagt dan 0,001–0,002 inch, afhankelijk van de persklasse
• Remstoptijd – Controleer maandelijks of aan de eisen van de OSHA wordt voldaan; toenemende stoptijden wijzen op slijtage van de remvoering
• Koppelinginschakeling – Let op slippen of ongebruikelijk geluid; verminderde tonnagecapaciteit duidt op slijtage
• Tegenwichtdruk – Controleer dagelijks; onjuiste druk versnelt de slijtage van het instelmechanisme
• Stroomsnelheid van het smeringssysteem – Controleer of er voldoende olie alle punten bereikt; vervang de filters bij het olievervangen
• Frame- en stuurstangspanning – Controleer jaarlijks op losraken dat de uitlijning beïnvloedt
• Nominale krachtwaarden – Bestudeer patronen op wijzigingen die slijtage van de stuurstang, lagers of verbindingen aangeven

Zoals de onderhoudsgids van JDM Presses benadrukt, stelt een schone pers operators en onderhoudspersoneel in staat om problemen onmiddellijk te detecteren zodra ze optreden. Wanneer de pers schoon is, wordt het eenvoudig om olielekken, luchtlekken en breuken te identificeren — condities die onzichtbaar zijn op apparatuur bedekt met vuil en overtollige smeermiddelen.

Wanneer moet u specialisten raadplegen? Deze situaties vereisen deskundige betrokkenheid:

• Parallelleidsmetingen overschrijden 0,001 inch per voet bedspanwijdte
• Krachtmetingen tonen onverklaarbare variaties tussen slagen
• Remstoptijd nadert of overschrijdt wettelijke limieten
• De temperatuur van het krukaslager stijgt abnormaal tijdens bedrijf
• Zichtbare framevervorming of scheuren worden zichtbaar
• Het besturingssysteem geeft onoplosbare foutcodes weer

Inzicht in de manier waarop pers- en stempelonderdelen als geïntegreerde systemen samenwerken, verandert onderhoud van reactief 'brandblussen' in strategisch productiebeheer—waardoor u problemen kunt voorspellen, reparaties efficiënt kunt plannen en de precisie kunt behouden die kwalitatieve productie vereist.

Uw kennisbasis op het gebied van persmachines opbouwen

In dit artikel hebben we stempelmachine-onderdelen bekeken vanuit een systeemgerichte benadering. Deze aanpak onthult iets belangrijks: onderdelen vallen niet geïsoleerd uit. Versleten glijstukken belasten verbindingen. Een onjuiste tegenwichtinstelling versnelt slijtage van de instelmechanismen. Verwaarloosde smering vernietigt lagers die tijdens inspectie nog prima leken. Het begrijpen van deze onderlinge relaties helpt u bij het prioriteren van onderhoud op plaatsen waar dit cascaderende storingen voorkomt.

De systemen die we hebben behandeld—structureel kader, krachtoverbrenging, bewegingsbesturing, matrijsintegratie, hulpmiddelen en veiligheidsbesturing—vormen een geïntegreerd geheel. Onderdelen van de stanspers werken samen om grondstof te transformeren in afgewerkte componenten. Wanneer elk systeem volgens specificatie functioneert, verloopt de productie soepel. Wanneer een onderdeel achteruitgaat, hebben de effecten gevolgen voor de gehele werking.

Welke direct toepasbare kennis kunt u onmiddellijk gebruiken?

• Voor operators – Let op veranderingen in geluidspatronen; controleer op ongebruikelijke trillingen; meld afwijkingen in afmetingen voordat deze leiden tot afkeuring
• Voor onderhoudstechnici – Geef prioriteit aan de stans- en perssystemen die van invloed zijn op uitlijning en precisie; documenteer meetwaarden om slijtagepatronen in de tijd bij te houden
• Voor productie-engineers – Pas de specificaties van de pers aan de toepassingsvereisten aan, met adequate marge; houd bij het specificeren van apparatuur rekening met toekomstige materiaaltrends
• Voor productiemanagers – Budget voor preventief onderhoud dat kostbare spoedreparaties voorkomt; houd oorzaken van stilstand bij om patronen te identificeren die aandacht vereisen

Of u nu bestaande apparatuur onderhoudt of nieuwe installaties plant, kennis van componenten stelt u in staat om weloverwogen beslissingen te nemen over pers- en perswerkvereisten. U kunt aankopen van gebruikte apparatuur op intelligente wijze beoordelen, kapitaalinvesteringen prioriteren op basis van daadwerkelijke productiebehoeften en nieuwe persen specificeren met het vertrouwen dat de specificaties overeenkomen met de toepassingen.

Deze kennis ondersteunt ook uw samenwerking met gereedschapsleveranciers. Wanneer u begrijpt hoe matrijzen zich integreren met perscomponenten, kunt u eisen duidelijk communiceren aan gereedschapsleveranciers. U herkent wanneer matrijsontwerpen de perssystemen onnodig belasten. U waardeert waarom nauwkeurig geconstrueerd gereedschap van gekwalificeerde partners betere resultaten oplevert dan standaardalternatieven.

Voor lezers die precisie-stampoplossingen verkennen die een adequaat personderhoud aanvullen, De uitgebreide capaciteiten van Shaoyi op het gebied van matrijzenservice en -fabricage toon hoe snelle prototyping—met functionele prototypes in slechts 5 dagen—gecombineerd met hoge goedkeuringspercentages bij de eerste doorloop, productielanceringen versnelt zonder afbreuk te doen aan de kwaliteitsnormen die uw personderdelen zijn ontworpen om te leveren.

De stempelpers blijft een van de meest productieve machines in de productie. Een goed begrip van haar onderdelen—hoe ze functioneren, hoe ze slijten en hoe ze met elkaar interacteren—stelt u in staat om maximaal rendement te halen uit uw investering in apparatuur. Pas deze kennis consequent toe en u bereikt de betrouwbaarheid, kwaliteit en efficiëntie die winstgevende productie vereist.

Veelgestelde vragen over onderdelen voor stempelpersen

1. Wat zijn personderdelen?

Personderdelen omvatten alle componenten die een stanspersmachine vormen, georganiseerd in functionele systemen. Deze omvatten structurele elementen zoals het frame, de onderplaat en de steunplaat; onderdelen voor krachtoverdracht zoals het vliegwiel, de koppeling en de rem; onderdelen voor bewegingsregeling zoals de zuiger, de glijstukken (gibs) en de tegenwichtcilinders; en veiligheidssystemen zoals lichtgordijnen en tweehandbediening. Elk onderdeel vervult een specifieke functie en werkt samen met de andere onderdelen om plaatmetaal via gecontroleerde krachtopbrenging te transformeren tot afgewerkte onderdelen.

2. Wat is de anatomie van een ponsmachine?

Een ponspers bestaat uit drie belangrijke systemen die samenwerken. De energiebron levert energie via motoren en vliegwielmechanismen die rotatie-kinetische energie opslaan. Het uitvoerende mechanisme overbrengt beweging via koppelingen, krukassen en drijfstangen die rotatie omzetten in lineaire beweging van de perskop. Het gereedschapssysteem omvat matrijzen met ponsdragers, matrijsblokken, afstootplaten en geleidingspennen die direct contact maken met het materiaal en dit vormgeven. Framecomponenten zoals de bovenplaat, de verticale steunen en de onderplaat zorgen tijdens het vormgevingsproces voor structurele ondersteuning.

3. Wat zijn de belangrijkste componenten van een persgereedschap?

De belangrijkste onderdelen van een persgereedschap zijn de stempel, de matrijs, de stempelhouder, de matrijshouder en de schuif voor de perszuiger. Buiten deze basiscomponenten omvatten complete matrijssets boven- en ondermatrijsschoenen die worden bevestigd aan de zuiger en de steunplaat, geleidingspennen en lagers voor nauwkeurige uitlijning, stripperplaten die het materiaal vlak houden en werkstukken van de stempels verwijderen, en matrijsblokken met vrouwelijke snijholten. Veren zorgen voor elastische ondersteuning, terwijl vastzetstukken de snijelementen op hun plaats houden.

4. Hoe weet ik wanneer onderdelen van een stanspers moeten worden vervangen?

Bewaak de belangrijkste slijtage-indicatoren om het juiste moment voor vervanging te bepalen. Voor koppeling- en remvoeringen is vervanging nodig wanneer de dikte is gedaald tot 50% van de oorspronkelijke specificaties of wanneer de stopduur boven de OSHA-limieten uitkomt. Spelingen in de gieb die groter zijn dan 0,001–0,002 inch wijzen op de noodzaak van bijstelling of vervanging. Let op zichtbaar licht tussen de glijvlakken, hoorbaar kloppen tijdens omkering van de slag, toenemende dimensionele variatie in gestanste onderdelen en ongelijkmatige slijtagepatronen van de stempel. Waarschuwingen van de tonnage-monitor die lage of hoge piekkrachten aangeven, duiden eveneens op componentproblemen die aandacht vereisen.

5. Welke veiligheidscomponenten zijn verplicht op een stanspers?

De normen van OSHA en ANSI stellen verschillende veiligheidscomponenten vereist voor mechanische krachtpersbewerkingen. Vereiste elementen omvatten bescherming op het werkplekgebied (point-of-operation guards) die het toegang van handen tot het matrijsgebied voorkomen, aanwezigheidsgevoelige apparaten zoals lichtgordijnen die de binnenkomst van de operator detecteren, tweehandbedieningselementen die gelijktijdige bediening vereisen, en duidelijk zichtbare noodstopknoppen. Daarnaast moeten persen beschikken over betrouwbare besturing via zelfcontrolecircuits, remmonitors die de stopprestaties verifiëren, en drukswitches die het koppelingssysteem met perslucht en het tegenwichtsysteem bewaken om veilige werking te garanderen.
