Kā darbojas štampēšana

Vai jūs kadreiz esat brīnījies, kā tiek izgatavotas ikdienas lietas, piemēram, automašīnu paneļi, elektriskie savienotāji vai elektroierīču stiprinājumi, ar tik lielu precizitāti un tādos lielos daudzumos? Atbilde slēpjas metāla formēšana — pamatražošanas procesā, kas pārveido plakanas metāla loksnes sarežģītos, funkcionālos komponentos. Apskatīsim kā darbojas zīmogošana un kāpēc tas ir iecienīts risinājums daudzām nozarēm.

Kas ir metāla štampēšana un kāpēc to izmanto ražotāji

Tā sirds ir metāla formēšana ir aukstā deformācija process. Tas nozīmē, ka metāls tiek formēts istabas temperatūrā, nevis izmantojot siltumu, lai iegūtu galīgo vai gandrīz galīgo formu. Procesā tiek izmantota spiedforma —spēcīga mašīna, kas pielieto kontrolētu spēku—un speciāli izgatavotas veidnes. Kad prese aizveras, veidnes griež, liek vai stiepj metāla loksni vajadzīgajā ģeometrijā. Šis paņēmiens tiek novērtēts tā ātruma, atkārtojamības un spējas ražot lielos apjomos vienotus komponentus ar stingrām tolerancēm dēļ.

Ražotāji paļaujas uz blāvmetāla formēšana gan automašīnu korpusiem, gan maziem elektroniskiem stiprinājumiem, pateicoties tās izmaksu efektivitātei un daudzveidībai. Process ir īpaši efektīvs, ja detaļas dizains labi piemērots plakaniem vai mēreni veidotiem formas elementiem un ražošanas apjomi attaisno ieguldījumus aprīkojumā.

Galvenās darbības: no griešanas līdz dziļajam velmēšanai

Tātad, kas īsti notiek laikā, kad štampēšanas process ? Iedomājieties metāla sloksni vai loksni, kas pārvietojas caur vairākām stacijām, katra veicot konkrētu operāciju. Šeit ir visbiežāk sastopamie soļi procesā iestampēšanas veidņos :

• Atliekšanas – galvenās formas izgriešana no loksnes
• Cauruma veidošanas – cauruļu vai izgriezumu puncēšana
• Notraukšana – nelielu sekciju noņemšana no malām
• Slīkstīšana – leņķu vai līkumu veidošana
• Malas veidošana – malu uzvilkšana papildu izturībai
• Velmēšana (drawing stamping) – Metāla veidošana dziļās, dobumainās formās
• Monētizācija – Precīzu detaļu vai elementu iepresēšana daļā

Šīs operācijas var kombinēt vienā matricas komplektā vai izvietot vairākās matricās atkarībā no detaļas sarežģītības.

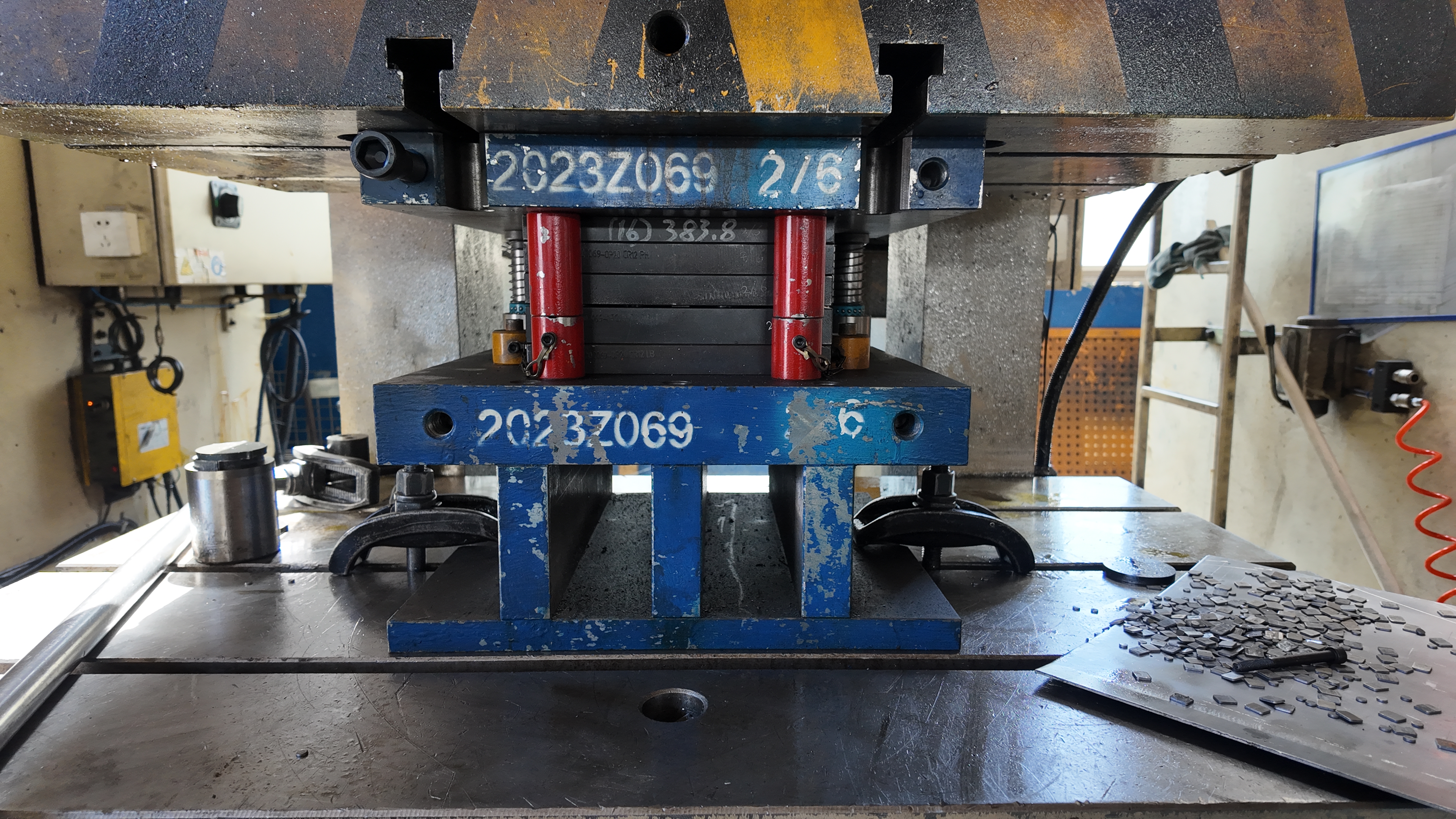

Iekšpusē stiepļu presē: rāmis, piedziņa un gaita

Sirds ir metāla štancēšanas procesu ir tas spiedforma . Bet kā tas īsti darbojas? Iedomājieties presi kā lielu, stingru rāmi, kurā atrodas kustīgs slieksnis, ko darbina mehāniska, hidrauliska vai servopiedziņa sistēma. Kustoties lejup, slieksnis nodrošina kontrolētu spiedienu visā tā gaitā, piespiežot plāksni pret matricu. Matricas kontūras, spraugas un vadīšanas elementi nodrošina precīzu metāla plūsmu, griežot vai veidojot to pēc nepieciešamības. Sprauga starp punches un matricu ir ļoti svarīga: pārāk maza — rīks nodilst agrīnāk; pārāk liela — ciet sliktāk kvalitāte. Automatizētas padeves sistēmas virza sloksni caur matricām, ļaujot veikt augsta tempa, atkārtotu ražošanu — jo īpaši paaugstošā spiešana līnijas.

1. Sloksne tiek padota presē
2. Katra matricas stacija veic konkrētu operāciju (griešana, liekšana, perforēšana utt.)
3. Pabeigtā detaļa tiek atdalīta no lentes un izstumta

Šis process ir pamats bezskaitām lietojumprogrammām — sākot no automašīnu korpusu komplektiem līdz elektriskajiem kontaktiem un elektroierīču korpusiem.

Presēšana izceļas tad, kad apjomu attaisno rīku izmaksas un ģeometrija piemērota plakanu detaļu pārveidošanai.

Kopumā sakot, kā darbojas zīmogošana ? Tā ir augsti inženiertehniska, spēkā balstīta transformācija, kuras rezultātā plakans metāls tiek pārveidots funkcionalos formas elementos — paļaujoties uz preses, matricas un materiāla sinerģiju. Vai nu runa ir par stiprinājumiem automašīnā vai savienotājiem platē, liela varbūtība, ka blāvmetāla formēšana ir būtisks faktors to ražošanā. Iedziļinoties tālāk, kļūs skaidrs, cik lielu nozīmi presēšanas kvalitātei un efektivitātei iegūst materiāla izvēle, matricas dizains un procesa kontrole.

No RFQ līdz detaļām

Kad plānojat jaunu štampētu detaļu, ceļš no idejas līdz masveida ražošanai var šķist pārāk sarežģīts. Kā pārvērst zīmējumu par pabeigtu komponentu, kas gatavs montāžai? Apskatīsim stamping manufacturing process —no jūsu sākotnējā pieprasījuma līdz stabila ražošanas procesa uzsākšanai—lai jūs precīzi zinātu, ko sagaidīt katra posma laikā.

No RFQ līdz PO: Kas jāiekļauj un ko sagaidīt

Viss sākas ar Pieprasījumu cenu piedāvājumam (RFQ). Jo vairāk informācijas sniedzat sākumā, jo gludāks būs process turpmāk. Priekš pielāgotais metāla zīmēšana projektiem, obligāti iekļaujiet:

• Gadskārtējie un paredzamie izmantošanas apjomi
• Mērķa detaļas cena (ja atļauts)
• Preliminarus zīmējumus vai 3D CAD modeļus
• Materiāla specifikācijas un biezums
• Nepieciešamās tolerances un kritiskie izmēri
• Virsmas apdari un pārklājumu vajadzības
• Iepakošanas un marķēšanas prasības

Saņemot jūsu RFQ, ražotāja inženieru komanda veiks izgatavošanai piemērotas konstrukcijas (DFM) pārskatu. Tā pārbaudīs, vai jūsu detaļa ir realizējama lēkšanas procesu , ieteiks nelielas korekcijas, lai uzlabotu kvalitāti vai samazinātu izmaksas, un brīdinās par iespējamiem riskiem. Pēc šī pārskata jūs saņemsiet pārredzamu piedāvājumu, kas aptver gan metāla štamplēšanas matrica un cenu par katru detaļu.

Instrumentu projektēšana, izgatavošana un testēšana

Pēc pasūtījuma reģistrācijas sākas patiešā inženierdarbs. Šeit ir aprakstīts nākamo fāžu gaita:

1. Dzīves dizains
   • Inženieri izmanto progresīvu CAD programmatūru, lai izveidotu digitālo rasējumu metāla štamplēšanas matrica
   • Galvenie rezultāti: sloksnes izkārtojums, заготовки izstrāde un procesa plūsmas plāns
   • Kvalitātes atsauce: DFM apstiprinājums, ISO/IATF atbilstība
2. Mastes izgatavošana
   • Kvalificēti instrumentu meistari izgatavo matricas sastāvdaļas — parasti no cietā tērauda —, izmantojot CNC apstrādi
   • Matrica tiek salikta, kalibrēta un pārbaudīta attiecībā uz izmēru precizitāti
   • Piegādājamie rezultāti: pabeigtais rīks, pārbaudes ieraksti
3. Preses izvēle un uzstādīšanas plānošana
   • Izvēlieties pareizo presi atkarībā no jūsu detaļas izmēra, materiāla un sarežģītības
   • Plānojiet lentes/vienības iegādi un padeves sistēmas uzstādīšanu
   • Piegādājamie rezultāti: preses uzstādīšanas lapas, operatora darba instrukcijas
4. Matricas pārbaude un iterācijas
   • Pirmssērijas ražošana ražo sākotnējos paraugus, izmantojot jauno matricu
   • Inženieri regulē veltnīšus, spraugas un eļļošanu, lai precizētu kvalitāti
   • Izstrādājumi: paraugu daļas, procesa spējas dati
5. Pirmā izstrādājuma pārbaude (FAI)
   • Katra iezīme un izmērs tiek mērīts atbilstoši jūsu rasējumam
   • Detaļas tiek nosūtītas jums apstiprināšanai
   • Kvalitātes atsauce: FAI pārbaudes saraksts, PPAP (automobiļu nozarei)
6. Spēju pārbaudes un iepriekšējais ražošanas process
   • Papildu palaišanas pārbauda procesa stabilitāti un atkārtojamību
   • Tiek savākti statistikas dati, lai apstiprinātu kvalitāti
   • Izstrādājumi: spēju pētījumi, kontroles plāni
7. Palielināšana līdz pilnai jaudai un turpmākā SPC/apkalpošana
   • Ražošana tiek palielināta līdz maksimālajam tempam
   • Operators veic regulāras procesa laikā pārbaudes un preventīvo apkopi
   • Piegādājamie produkti: ražošanas daļas, SPC diagrammas, apkopes žurnāli

Stempēšanas dzīvescikla vizualizēšana

1. Pirmssūtījuma pieprasījuma saņemšana
2. DFM pārskatīšana
3. Kotējums (vienības cena + instrumenti)
4. Mastes dizains (progresīvā/vienreizējā/transfer)
5. Mastes izgatavošana
6. Preses izvēle un uzstādīšanas plānošana
7. Koila/lentes iegāde
8. Mastes pārbaude un iterācijas
9. Pirmā izstrādājuma pārbaude (FAI)
10. Spējas pārbaudes
11. Preprodukcijas brauciens
12. PPAP vai ekvivalenta iesniegšana (ja nepieciešams)
13. Palielināt ražošanas apjomu līdz plānotajam līmenim
14. Nepārtraukta SPC un uzturēšana

Katrs solis ir kvalitātes vārte—tas nozīmē, ka ražošana nevirzās tālāk, kamēr nav izpildīti visi nosacījumi. Šī struktūra ļauj ražošanas apspiešana nodrošināt stabili atkārtojamus rezultātus, sākot ar stiprinājumiem un beidzot ar sarežģītiem komplektiem.

Iepazīstoties ar katru posmu stamping manufacturing process , jūs būsiet labāk sagatavots sadarboties ar metāla štampēšanas uzņēmumos , izvairīties no dārgiem pārsteigumiem un nodrošināt, ka jūsu daļas ir pareizas jau pirmajā reizē. Tālāk aplūkosim materiālu izvēli — jo pareiza metāla izvēle ir tikpat svarīga kā pats process.

Materiālu izvēle, kas piemērota spiedšanai

Kā izvēlēties pareizo sakausējumu spiedšanai

Vai jūs kādreiz esat brīnījies, kāpēc dažas spiestās detaļas ir vieglas un korozijas izturīgas, savukārt citas ir pietiekami stipras automašīnu rāmjiem? Noslēpums slēpjas pareizā sakausējuma izvēlē metālu štampēšanai . Jūsu materiāla izvēle tieši ietekmē detaļas stiprumu, veidojamību, pabeigumu un izmaksas. Apskatīsim visbiežāk sastopamās iespējas, ar kurām jūs saskarsieties metāla stampēšanas materiālu —un ko ņemt vērā savam nākamajam projektam.

Formējamība un atgriešanās apsvērumi

Izklausās sarežģīti? Iedomājieties, ka projektējat savienotāju vai stiprinājumu. Ja izvēlaties iezīmogotu tēraudu , iegūsiet labu izturību un zemas izmaksas, taču, ja svars ir būtisks faktors — piemēram, automašīnu vai aviācijas nozarē —, jūs varbūt izvēlēsities alumīnija stampēšanu . Tikai atcerieties: aluminija sakausējumi un daži augstas izturības tēraugi pēc formas veidošanas tendēcē "atgriezties" sākotnējā stāvoklī, kas nozīmē, ka detaļa nelielā mērā var mainīt formu, kad tiek novērsta spiediena iedarbība. To sauc par atgriešanās efektu (springback), un tas ir īpaši svarīgi blāvmetāla formēšana precīziem komponentiem ar stingrām tolerancēm. Nerūsējošais tērauds arī rāda atgriešanās efektu, tāpēc matricu dizainā un procesa iestatījumos ir nepieciešama papildu uzmanība, lai nodrošinātu dimensiju precizitāti.

• Mīkstākas konsistences vai atkausēta materiāla izmantošana vienkāršo formas veidošanu un samazina plaisāšanas risku
• Cietākas konsistences materiāli stabilizē pabeigtas detaļas izmērus, bet var ierobežot sarežģītu formu izveidi

Pārklājumi un montāžas precizitāte pēcapstrādē

Runa nav tikai par pamatmetālu. Pārklājumi — piemēram, cinks, E-pārklājums vai anodēšana — nodrošina korozijas aizsardzību, bet var ietekmēt arī matricu nodilumu un smērvielu vajadzības. Piemēram, automobiļu metāla formēšana bieži izmanto cinkotu vai priekškrāsotu tēraudu, lai atbilstu izturības un izskata standartiem, taču šiem pārklājumiem var būt nepieciešamas speciālas matricas materiālu vai smērvielas, lai izvairītos no instrumenta bojājuma. Elektriskajās daļās bieži izmanto varu vai misiņu to elektriskās vadītspējas dēļ, kā arī alvu vai nīķeli lejumu veidošanai un korozijas izturībai.

Pareizā izvēle metāla stampēšanas materiālu nozīmē veidojamības, stiprības, atspirguma un pabeigšanas vajadzību līdzsvarošanu. Vienmēr konsultējieties ar piegādātāju datu lapām un nozares standartiem (piemēram, ASTM vai SAE), lai saņemtu jaunākos ieteikumus, un apsveriet sadarbību ar savu štampētāju jau agrīnā stadijā, lai optimizētu gan materiālu, gan procesu jūsu pielietojumam.

Tālāk aplūkosim, kā gudri dizaina izvēles var samazināt pārstrādi un padarīt jūsu štampētās detaļas uzticamākas jau no sākuma.

Dizains ražošanai

DFM noteikumi, kas novērš plaisas un rievas

Vai jūs kādreiz esat saskāries ar negaidītām plaisām vai rievām savās štampētās detaļās? Jūs neesat viens. Daudzas problēmas spiešanas dizainā saistās ar maziem sīkumiem, kurus procesa sākumā pārskatīja. Labs ziņas? Sekojot dažiem pierādītiem lēca metāla štampēšanas dizains ievērojot noteikumus, jūs varat izvairīties no dārgiem pārstrādāšanas darbiem un turpināt projektu paredzētajā virzienā.

• Ievērojiet minimālo attālumu starp caurumu un malu vai caurumu un liekšanu: Perforētiem caurumiem diametram vajadzētu būt vismaz vienādam ar plāksnes biezumu. Novietojiet caurumus vismaz viena materiāla biezuma attālumā no malas vai 1,5 līdz 2 reizes lielākā attālumā, ja caurums atrodas tuvu liekšanai. Tas novērš nobirumu veidošanos un samazina plaisāšanas risku.
• Apdomīgi orientējiet struktūras virzienu: Iedomājieties, ka veidojat knaģus vai izcilnējumus. Ja tos liekat paralēli struktūrai, ir lielāka iespēja, ka radīsies plaisas. Tā vietā orientējiet elementus perpendikulāri vai leņķī mazāk nekā 45 grādi pret struktūru, lai uzlabotu izturību.
• Izvairieties no asiem iekšējiem rādiusiem: Asi stūri koncentrē spriegumu. Izmantojiet pietiekami lielus liekšanas rādiusus — apaļie stūri ir mazāk patvarīgi lūzt un uzlabo gan izturību, gan izskatu.
• Standartizējiet flanču platumu un atbrīvojumus: Saglabājiet vienādu flanču platumu, lai atbilstu atkārtotās apstrādes spraudeņiem, un pie krustojumiem pievienojiet atbrīvojumus, lai novērstu plīsumus veidošanās laikā.
• Projektējiet vienmērīgam materiāla biezumam: Biezuma svārstības var izraisīt nevienmērīgas lieces vai virsmas defektus. Vienmērīgs biezums palīdz nodrošināt paredzamu formēšanu un montāžu.
• Norādiet atskaites struktūru mērījumiem: Skaidra atskaites shēma ļauj atkārtoti un uzticami izmērīt kritiskās detaļas, samazinot variācijas un problēmas ar inspekciju.
• Norādiet nepieciešamību nostrādāt asus stūrus un veidot fasoni: Skaidri norādiet malu apstrādes prasības, lai izvairītos no asiem malu galiem vai pārmērīgiem uzmetumiem, kas var ietekmēt montāžu vai drošību.

Uzgriezņu malas, lieces un funkcijas, kas sadarbojas

Kārtojot caurumus, slēgnes un lieces, nelielas izvēles var radīt lielu atšķirību. Piemēram, novietojot caurumus pārāk tuvu vienam otram vai pārāk tuvu liecei, detaļa var kļūt vājāka un deformēties. Izmantojiet šīs ātrās padomu norādes:

• Attālums starp caurumiem: vismaz divi reizes lielāks par lapas biezumu
• Attālums no cauruma līdz liecei: vismaz 1,5 reizes lielāks par biezumu no lieces rādiusa
• Attālums no cauruma līdz malai: vismaz viens biezums no malas
• Minimizējiet asas pārejas—izmantojiet noapaļojumus vai rādiusus, ja vien iespējams

Ņemiet vērā arī operāciju secību un sloksnes izkārtojumu, strādājot ar lēcas metāla matrica un šķērslāju formes . Rūpīgi plānots sloksnes izkārtojums vienmērīgi sadala veidošanas spēkus, novēršot pārbīdi vai kustību, kas varētu sabojāt veidni vai detaļu.

Toleranču klases, kas atbilst žāvēšanas iespējām

Ne visas tolerances ir vienādas. Žāvēšana ir ļoti atkārtojama, taču tās tolerances atšķiras no tām, ko izmanto apstrādē vai lāzerrezē. Pārāk stingras tolerances var palielināt izmaksas un biežāk radīt atkritumus. Šeit ir tas, ko vajadzētu ņemt vērā:

• Lielākajai daļai elementu izmantojiet rūpniecībā pieņemtas toleranču klases (piemēram, tās, kas norādītas DIN vai ISO standartos, kas attiecas uz žāvēšanu)
• Pieprasiet savam žāvētājam liekšanas pieļaujamās novirzes un spraugu tabulas, lai precīzi izstrādātu izklājlapu
• Norādiet stingrākas tolerances tikai tad, kad tās funkcionalitātes dēļ ir nepieciešamas—nebūtiskām pazīmēm atstājiet standarta vērtības
• Pieprasiet ieteicamos apdarināšanas komentārus un pārskatiet tos kopā ar piegādātāju, lai nodrošinātu saskaņotību

Saskaņojiet pēc noklusējuma pieļaujamo tolerances klasi un GD&T shēmu jau sākumā; spiedformēšanas tolerances atšķiras no apstrādātiem elementiem.

Kad jūs sadarbojaties agrīnā stadijā dzenēšanas formas veidi un izvietojat plāksnes izkārtojumus, jūs minimizējat pārskatījumus un ātrāk nonākat ražošanā. Atvērta komunikācija ar jūsu izgatavotāju nodrošina, ka jūsu dizains atbilst gan procesam, gan kvalitātes mērķiem. Tālāk aplūkosim instrumentus un preses izvēli, kas padara jūsu dizainu dzīvu — jo pat vislabākajam dizainam ir nepieciešama pareizā aparatūra, lai panāktu panākumus.

Spiedformas, preses un parametri, kas padara iespējamu spiedformēšanu

Izvēle starp progresīvām, pārnesošajām un vienreizējas darbības spiedformām

Kad jūs iedomājaties spiedformēšanas līniju, vai jūs iztēlojaties vienu rīku, kas izsit detaļas pa vienai, vai sarežģītu komplektu, kur metāla strēmeles pārvietojas caur vairākām operācijām? Patiesībā abas pieejas eksistē — un pareizā izvēle ir atkarīga no jūsu detaļas ģeometrijas, apjoma un budžeta. Aplūkosim galvenos spiedformu tipus, ar kuriem jūs saskarsieties metāla štampēšanas mašīnu pasaulē:

• Viena sitiena (vienstacijas) spiedformas: Pilnībā vienu operāciju veic katrā spiediena kustībā. Ideāli piemērots nelieliem sērijas daudzumiem vai tad, ja detaļu konfigurācijas bieži mainās. Tie ir vienkārši, elastīgi un ar zemiem sākotnējiem izdevumiem, taču ražošanas ātrums ir ierobežots, un materiālu izmantojums ir salīdzinoši zems.
• Progresīvās formiņas: Darba zirgs liela apjoma stampēšanai. Šeit metāla strēmele pārvietojas cauri vairākām stacijām vienā stiprinājumu komplektā, kur katrs posms veic citu operāciju — griešanu kontūrā, perforāciju, formēšanu utt. Pabeigtās detaļas tiek atdalītas pēdējā posmā. Progresīvie stiprinājumi ir augsti automatizēti, nodrošina lielisku materiālu izmantojumu un ātrus, stabili vienādus rezultātus. Tomēr tiem nepieciešams lielāks ieguldījums un tie vislabāk piemēroti stabilām, atkārtoti izmantojamām konstrukcijām.
• Pārnešanas matricas: Izmanto, kad daļas nepieciešams agrīni atdalīt no lentes, pēc tam pārvietot (mekhāniski vai ar robotu) starp stacijām tālākai veidošanai. Pārneses veidņi ir piemēroti sarežģītām, dziļi velkāmām vai 3D formas detaļām, kuras nevar efektīvi izgatavot progresīvā veidnē. Tie nodrošina elastību un spēj apstrādāt lielākas detaļas, taču palielina līnijas sarežģītību un izmaksas.
• Sarežģītas matricas: Ļauj veikt vairākas operācijas (piemēram, perforāciju un izgriešanu) vienā gaitā tajā pašā stacijā. Tās ir efektīvas vidēja apjoma sērijām ar vienkāršām detaļām, bet mazāk pielāgojamas dizaina izmaiņām.

Pareizā veidņu tipa izvēle nozīmē ātruma, elastības un izmaksu līdzsvarošanu. Piemēram, ja dienā tiek ražoti tūkstoši mazu stiprinājumu, progresīvā veidne augstsvarsdarba metāla štampēšanas mašīnu ir, visticamāk, labākais risinājums. Dziļām, krūziņa formas detaļām piemērotāka var būt pārneses veidne vai pat salikta veidne.

• Tipiskas veidņu sastāvdaļas:
  • Sktancas un matricas (veidošanas un griešanas rīki)
  • Noņēmēji (noņem detaļu no sktanclas pēc veidošanas)
  • Pilotes (nodrošina precīzu lentes pozicionēšanu)
  • Vadlīnijas (kontrolē materiāla plūsmu veidošanas laikā)
  • Vadīšanas sistēmas (saglabā visu savstarpēji izlīdzinātu)
  • Sensori (uzrauga lentes pozīciju, detaļu izmešanu, rīka nodilumu)
  • Pārklājumi/Iekļautie elementi (speciālas virsmas apstrādes nodilumizturībai, ja nepieciešams)

Saskaņojiet matricas sarežģītību ar apjomu un pazīmju skaitu; progresīvās matricas ir efektīvas, kad vairākas operācijas var kombinēt ar uzticamu lentes kontroli.

Staņu un padeves izvēle

Tagad iedomājieties, ka esat izvēlējies savu matricu. Bet kā ir ar metāla štampēšanas presē pašu? spiedpresēs nav vienādas. Parasti sastopamas trīs galvenās tipa grupas:

• Mehaniskās preses: Ātrākais cikla laiks—ideāls plāniem, plakanām detaļām un progresīvu matricu darbībai. Tie ir pamats lielapjomu stampēšanas līnijām.
• Hidrauliskie preses: Nodrošina precīzu kontroli pār gaitu un spiedienu, kas to padara par ideālu dziļai velkšanai vai sarežģītiem formas veidiem. Tie ir lēnāki, bet izcili veido biezas vai sarežģītas detaļas.
• Servopreses: Apvieno mehānisko presju ātrumu ar hidraulisko sistēmu programmējamo kustību. Lieliski piemēroti sarežģītām ģeometrijām un gadījumiem, kad nepieciešama gaitas profila pielāgošana.

Kad izvēlas metāla izspiešanas presēm , ņemiet vērā:

• Tonnāža: Maksimālais spēks, ko prese var pielietot. Pārāk mazs spēks rada risku nepilnīgai formēšanai vai rīka bojājumam. Pārāk liels spēks izšķiež enerģiju vai rada detaļas deformāciju.
• Gaita: Attālums, kuru veic slēgtis. Tam jābūt pietiekamam detaļas augstumam un matricas atvēršanai.
• Aizvēršanas augstums: Attālums no slēdža (apakšējā gaitas punktā) līdz preses pamatnei. Tam jāparedz vieta jūsu matricu komplektam, kad tas ir aizvērts.
• Ātrums: Cikli minūtē. Mehāniskās preses var darboties simtiem sitienu minūtē, savukārt hidrauliskās un servopreses atkarībā no detaļas sarežģītības mainās.
• Padeves sistēma: Automatizēti padeves ierīces ievada loksnes izgriezumus vai загlutos matricā, nodrošinot precīzu atkārtojamību un augstu caurlaidību automatizētās spiedmašīnās .

Spēka un padeves garuma ieejas datu novērtējums

Kā jūs zināt, cik daudz spēka jūsu tērauda prešformu vajadzīgs? Šeit ir praktiska formula izgriešanas un perforēšanas operācijām:

• Nepieciešamā tonnāža = Perimetrs × Materiāla biezums × Griezes izturība

Izvelkot vai formējot, izmantojiet materiāla maksimālo stiepes izturību. Neaizmirstiet pievienot papildu spiedienu matracim, izstumējam un pacēlājiem. Un vienmēr ņemiet vērā visas stacijas, ja izmantojat progresīvo matricu — saskaitiet slodzes katrā posmā, lai iegūtu kopējo tonnāžu ( skatīt atsauci ).

Padeves garums un loksnes izkārtojums ir tikpat svarīgi. Piče — attālums starp katru detaļu loksnes joslā — nosaka, cik tālu materiālam jāpārvietojas katrā ciklā. Efektīvs izkārtojums uzlabo materiāla izmantošanas efektivitāti un caurlaidību, savukārt neefektīvs izkārtojums izraisa materiāla izšķiešanu un palēnina ražošanu.

Ja šaubāties, sazinieties ar savu metāla stampēšanas iekārtas ražotāja vai preses ražotāja norādījumus attiecībā uz nominālo slodzi, gaitu un aizvēršanas augstumu. Tie palīdzēs jums saskaņot instrumentu kalpošanas laiku, detaļu kvalitāti un ražošanas ātrumu.

Ar pareizu matricas tipa, preses izvēles un procesa parametru kombināciju jūsu štampēšanas process var efektīvi un atkārtoti nodrošināt augstas kvalitātes detaļas. Nākamais solis — aplūkot, kā novērst defektus un nodrošināt kvalitāti katrā procesa stadijā.

Kvalitātes kontrole un problēmu novēršana štampēšanā

Defektu paraugi un to novēršana

Vai jūs kādreiz pamanījāt mazu skaldījumu stiprinājuma malā vai rievu metāla pārsega virsmā un brīnījāties, kas notika nepareizi? Kad runa iet par precīza metāla štampēšana , pat nelieli defekti var kompromitēt funkcionalitāti, drošību vai izskatu. Aplūkosim biežākās problēmas, ar kurām saskarsieties stamping manufacturing un kā tās novērst, pirms tās ietekmē jūsu metāla štancēšanas komponentiem vai apstrādātām metāla detaļām ražošana:

• Uzceļumi – asas vai nelīdzenas malas, parasti izraisītas no nodilušiem vai romiegiem griešanas instrumentiem vai nepareiza sprauga starp sitienu un matricu. Risinājums: Regulāri asiniet instrumentus, pārbaudiet spraugas un noņemiet skaldījumus pēc štampēšanas.
• Plaisāšana/Plīsumi – Spraugas vai plaisas bieži parādās tajās vietās, kur metāls ir pārāk stipri izstiepts, īpaši tuvu liekumiem vai stūriem. Risinājums: Regulējiet matriču rādiusus, uzlabojiet eļļošanu un pārliecinieties, ka materiāls ir piemērots veidošanas operācijai.
• Viegošana – Viļņveidīgas vai nelīdzenas virsmas, parasti izliektās vai plānās zonās, ko izraisa pārmērīgs materiāls vai nepietiekama vilkformas/žņaugtura kontrole. Risinājums: Optimizējiet žņaugtura spēku, regulējiet vilkformas un uzlabojiet matriču dizainu.
• Atsperošana – Kad detaļa pēc veidošanas atgriežas pret savu sākotnējo formu, izraisot izmēru kļūdas. Risinājums: Pārlieciet elementus, atjaunojiet instrumentu asumu vai regulējiet instrumenta ģeometriju un materiāla izvēli.
• Izmēru novirze – Pakāpeniska precizitātes zudums, kas izraisīts ar rīka nolietojumu, preses novirzi vai nekonsekventu stripu padoti. Risinājums: Uzraugiet rīka stāvokli, kalibrējiet presi un uzturiet precīzas padoves sistēmas.
• Virsma sabojāta – Scratches, dents vai iedobes, bieži radušās no netīrumiem, veidņu virsmas kvalitātes vai netīra metāla. Risinājums: Turiet veidnes tīras, pārbaudiet ienākošo materiālu un uzturiet tīru ražošanas vidi.

Saskaņā ar nozares ieteikumiem lielākā daļa defektu tiras produkti var tikt izsekoti līdz materiāla izvēlei, veidņu dizainam vai parametru iestatījumiem. Sistēmiski pārbaudot katru no šiem aspektiem, jūs agrīnā stadijā varēsiet noteikt problēmas un samazināt dārgas pārstrādes darbības.

Pārbaudes plāni, kas ātrāk atklāj problēmas

Iedomājieties, ka jūs ražojat lielu partiju metāla štancētiem komponentiem —un tikai pēc tam noskaidrojat, ka puse no tiem neatbilst specifikācijām. Šeit noder rūdīts pārbaudes plāns. Šādi kvalitatīvai štampēšanai komandas nodrošina, ka katrs sastāvdaļas izstrādājums jau sākumā atbilst prasībām:

• Pirmās partijas inspekcija (FAI): Izmantojiet numerizētus rasējumus, lai pārbaudītu katru kritisko elementu, veiciet spējas analīzi galvenajiem izmēriem un pārbaudiet virsmas apdarē un malu stāvokli. Tas ir jūsu pamats pastāvīgai kvalitātei.
• Procesa kontrole: Operators vai automatizētas sistēmas mēra izstrādājumus regulāros intervālos, koncentrējoties uz tām īpašībām, kas visvairāk var mainīties vai nodilis.
• Izlases plāni: Izmantojiet statistisko izlasi, lai uzraudzītu ražošanu, pielāgojot biežumu un izlases lielumu atkarībā no defektu riska un klientu prasībām.
• SPC uzskaitīšana: Statistiskā procesa kontroles (SPC) diagrammas palīdz pamanīt tendences, pirms tās kļūst par problēmām, ļaujot veikt proaktīvas korekcijas.
• Beigās pārbaude: Pilnīgas pārbaudes pirms sūtījuma, tostarp izmēru, virsmas un funkcionālās pārbaudes, bieži izmantojot KMM vai optiskos sistēmas augsta precizitātes detaļām.

Agrīnā stadijā fiksējiet savu datuma shēmu un veiciet pārbaudes pret to – tas samazina nestabilu svārstību meklēšanu caur nekritiskām pazīmēm.

Regulētās industrijās vai misijas kritisku izstrādājumu ražošanas gadījumā apstrādātām metāla detaļām , atbilstība standartiem, piemēram, ISO 9001 vai IATF 16949, ir būtiska. Šie rāmjdarbi vada gan inspekcijas metodes, gan dokumentāciju, nodrošinot izsekojamību un atbildību visā ražošanas procesā.

Ražošanas stabilizācija ar uzturēšanu un SPC

Pat labāk izstrādātam procesam nepieciešama regulāra uzmanība. Iedomājieties presi, kas darbojas dienas ilgi bez instrumenta pārbaudes — beigās pakāpeniski rodas nodilums un detaļu kvalitāte pasliktinās. Lai uzturētu precīzu štancēšanu līnijas gludai darbībai:

• Plānojiet preventīvo apkopi veidņiem, presēm un barošanas sistēmām
• Regulāri kalibrējiet inspekcijas aprīkojumu
• Veiciniet atvērtu atgriezenisko saiti starp preses operators, veidņu nodaļas personālu un kvalitātes komandas, lai problēmas tiktu risinātas nekavējoties
• Dokumentējiet korektīvās darbības un aktualizējiet procesa parametrus, balstoties uz pamatcēloņu analīzi

Apvienojot defektu novēršanu, rūpīgu inspekciju un proaktīvu apkopi, jūs pastāvīgi sasniegsiet kvalitatīvai štampēšanai rezultātus — vai nu ražojot vienkāršus stiprinājumus vai sarežģītas, augstas precizitātes tiras produkti nākamajā solī aplūkosim, kā izmaksu un apjoma plānošana ietekmē jūsu kopējo štampēšanas stratēģiju, palīdzot jums pieņemt informētus lēmumus par piegādi.

Izmaksas, veidņu izstrāde un apjoma stratēģija

Kas ietekmē štampēšanas izmaksas?

Vai jūs kādreiz brīnījāties, kāpēc cena par daļu metāla formēšanas daļas var tik daudz atšķirties? Tas nav tikai materiāla izmaksu dēļ. Patiesībā vairāki lieli faktori mijiedarbojas, lai veidotu jūsu galīgo piedāvājumu. Ja plānojat liela apjoma metāla štampēšanas projektu, šo faktoru izpratne palīdzēs jums veikt labākus iegādes lēmumus un noteikt reālistiskas sagaidāmības savam budžetam.

Kā redzat, nelielas dizaina vai procesa izvēles var būtiski ietekmēt galīgo cenu. Tāpēc agrīna sadarbība ar jūsu metāla daļu ražotājs ir ļoti vērtīga — jo īpaši ražošanas metāla stampēšanas partijām, kur mērogs pastiprina katru lēmumu.

Iekārtu amortizācija un rentabilitātes analīze

Apskatīsim vienu no visbiežāk nepareizi izprastajiem iekārtu izstrādes procesa aspektiem iekārtu process : iekārtu izmaksu sadalīšana laikā pielāgots metāla izspiešanas formdēlis . Iekārtas ir liela sākotnēja investīcija, taču tās izmaksas var sadalīt vairākos tūkstošos — vai pat miljonos — izgatavoto detaļu. Šeit ir vienkāršs veids, kā vizualizēt matemātisko aprēķinu:

1. Kopējās iekārtu izmaksas – Vienu reizi radušās izmaksas par veidni projektēšanai un izgatavošanu
2. Plānotais ražošanas apjoms – Cik daudz detaļu plānojat izgatavot veidnes kalpošanas laikā
3. Amortizācija uz vienu detaļu – Daliet iekārtu izmaksas ar apjomu, lai noteiktu iekārtu izmaksas uz vienu detaļu
4. Jutība apjoma izmaiņām – Ja jūsu pasūtījumu apjoms samazinās, amortizētās rīku izmaksas uz vienu daļu palielinās; ja apjoms palielinās, tās samazinās

Iedomājieties, ka jūs ieguldāt 50 000 USD formas veidnē, lai ražotu 500 000 detaļu. Tas ir 0,10 USD rīku izmaksas uz vienu detaļu. Ja jūs ražojat tikai 50 000 detaļas, izmaksas paaugstinās līdz 1,00 USD par detaļu — tas parāda, kāpēc precīza prognozēšana un apjoma plānošana ir tik svarīga. Vienmēr pieprasiet divu veidu cenu piedāvājumus: vienu ar rīku izmaksu iekļaušanu cena par vienību un otru ar rīku izmaksām kā atsevišķu, vienreizēju maksu. Tas ļauj salīdzināt līdzvērtīgus piedāvājumus un pieņemt labāko lēmumu savam biznesam.

Apjoma plānošana un izmaiņu pārvaldība

Plānojot metāla stampi ar lielu tilpumu , jūs pamanīsit, ka jo vairāk jūs ražojat, jo zemākas ir izmaksas uz vienu detaļu — līdz noteiktam punktam. Bet kas notiek, ja mainās jūsu prognoze? Šeit ir, kā saglabāt elastīgumu un kontrolēt risku:

• Piedāvājumu iegūšana vairākos apjoma slāņos: Pieprasiet piegādātājiem cenas vairākos apjoma līmeņos, lai saprastu cenu atlaidi un elastīgumu
• Agrīna strīpu izkārtojuma apstiprināšana: Iekļaujot metāla štampēšanas partneri projektēšanas procesā, jau sākumā var maksimāli palielināt materiāla iznākumu
• Aizslēgt dizainu pirms veidņu izgatavošanas: Izmaiņas pēc veidņu izgatavošanas var būt dārgas un kavēt ražošanu
• Plānot skalu un izmaiņas: Apdomājiet, vai ātri būs nepieciešams palielināt ražošanu vai vai nākotnē ir iespējamas dizaina korekcijas — izvēlieties tādas veidnes un procesus, kas spēj pielāgoties

Atcerieties: jūsu metāla štampēšanas ražošanas projekta panākumi ir atkarīgi no skaidras komunikācijas, precīziem prognozējumiem un gudra sākotnēja ieguldījuma. Saprotot šos izmaksu faktorus un stratēģijas, jūs varat droši salīdzināt pieejamos variantus un izveidot štampēšanas programmu, kas atbalsta gan jūsu budžetu, gan ilgtermiņa mērķus.

Tālāk aplūkosim, kā štampēšana salīdzinās ar citiem alternatīviem metāla formēšanas procesiem, lai jūs varētu izdarīt labāko izvēli atbilstoši konkrētajām detaļu prasībām.

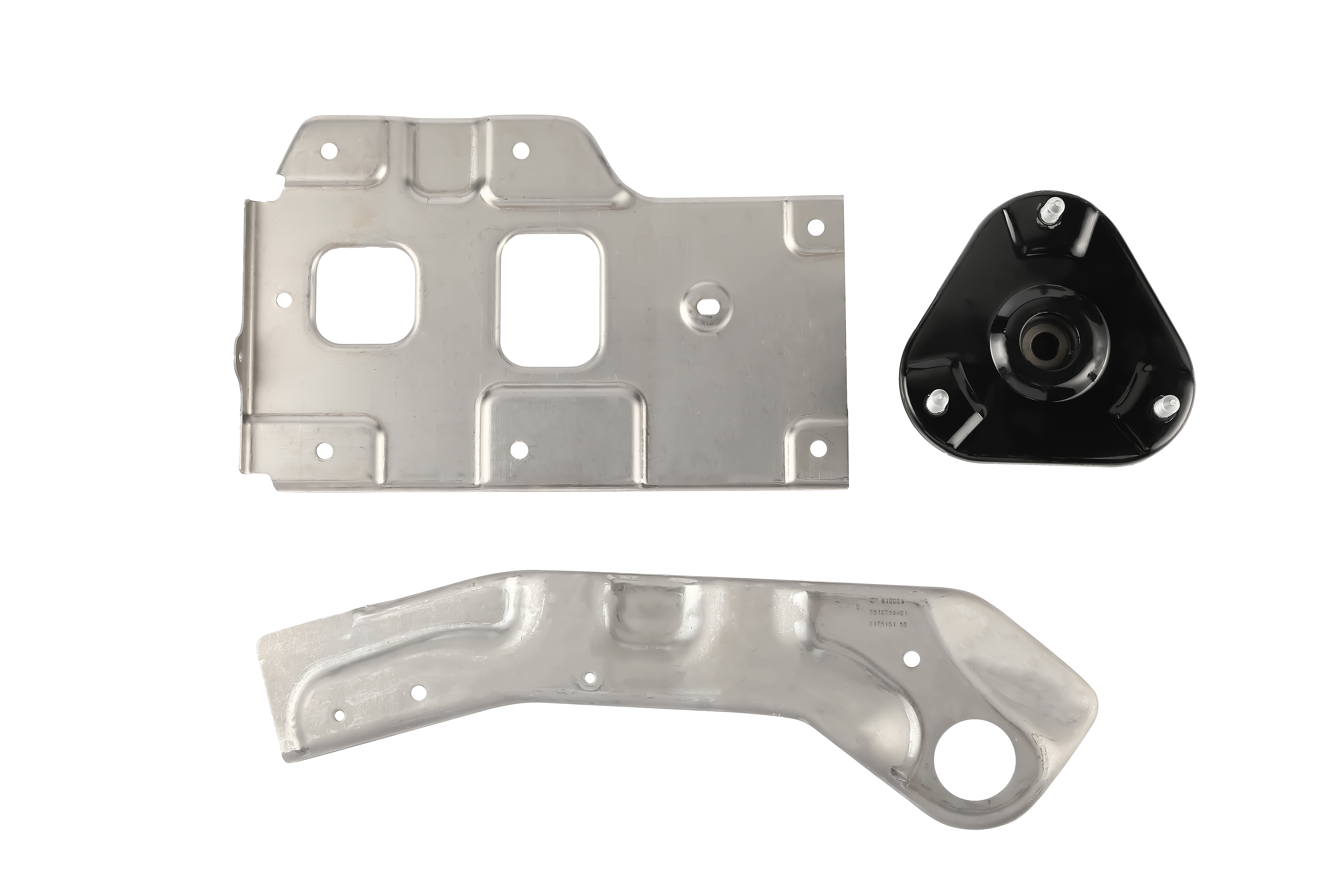

Kā izvēlēties labāko metāla formēšanas metodi

Kad izmantot zīmogēšanu un kad kaltēšanu

Iedomājieties, ka jums jāizgatavo augstas izturības ass, viegls stiprinājums vai pielāgota iekļaujoša konstrukcija. Vai jums vajadzētu izmantot tērauda štampēšanā , kaltēšanu vai citu metāla formēšanas procesu? Atbilde ir atkarīga no jūsu detaļas ģeometrijas, izturības prasībām un sērijas apjoma. Apskatīsim būtiskākās atšķirības un palīdzēsim jums izvēlēties pareizo procesu savām vajadzībām.

Kā alternatīvas, piemēram, lāzers un CNC, iekļaujas

Vēl šaubāties? Ja jūsu daļa ir plāna, plakana stiprinājuma plāksne vai vāks, presēts tērauds izgatavots no stampinga tērauda parasti ir visātrākais un izmaksu ziņā efektīvākais lielos apjomos. Prototipiem vai pielāgotiem maziem sērijas numuriem lāzerrezājs kombinācijā ar metāla liekšanas mašīnu nodrošina elastību — nav nepieciešama cietā veidņu iekārta, taču augstākas izmaksas par katru daļu. CNC apstrāde ir piemērota biezām, sarežģītām vai ļoti precīzām detaļām, taču tā ir mazāk efektīva lielām partijām vienkāršu formu detaļām.

Izvēle pēc izturības, pieļaujamās novirzes un apjoma

Kad jums vajadzētu izvēlēties kausēšanu, nevis žonglēšanu vai citus procesus? Šeit ir daži scenāriji:

• Vai nepieciešama maksimāla izturība vai triecienuizturība? Kausēšana orientē metāla graudu struktūru, nodrošinot labākas mehāniskās īpašības salīdzinājumā ar tērauda štampēšanā vai liešana. Tāpēc kritiskas automašīnu un rūpnieciskas detaļas — piemēram, ass, zobrati un drošības komponenti — bieži tiek veltas.
• Ražošana plānas, liela apjoma detaļas? Stampošana no tērauda ar progresīviem matricām ir nepārspēta izmaksu un ātruma ziņā — piemēram, stiprinājumi, skavas un elektriskie kontakti.
• Sarežģītas vai biezas 3D formas? Vēlšana vai CNC apstrāde ir piemērotāka, jo stampinga tērauda parasti ierobežojas ar detaļām, kuru biezums ir vienmērīgs vai vidējs.
• Prototipa vai individuālas sērijas ražošana? Lāzera griešana un bremžu veidošana vai CNC apstrāde nodrošina ātrāko ceļu ar minimālu iestatīšanu.

Ir svarīgi arī ņemt vērā karstā termoplastikācijas process noteiktām automašīnu lietojumprogrammām, kurās nepieciešama augsta izturība un veidojamība, lai gan šajā procesā metāls ir jāuzsilda pirms termoplastikācijas — hibrīds starp auksto termoplastikāciju un kausēšanu.

Izmantojiet ļoti slodzes pakļautiem, biezākiem 3D komponentiem — gadījumos, kad metināts tērauds prasītu metinājumus vai nevar nodrošināt pietiekamu šķērsgriezuma biezumu — apsveriet Shaoyi autotransporta formējuma daļas optimālai izturībai, mērogojamībai un piegādes laikam.

Kopsavilkumā, pareizas metāla formēšanas mašīnas vai procesa izvēle ir saistīta ar detaļas ģeometrijas, mehāniskajām vajadzībām un ražošanas apjomu saskaņošanu ar katras metodes stiprajām pusēm. Termoplastikācija ir ideāla lieliem apjomiem un plakaniem detaļām; kausēšana ir zelta standarts izturībai un izturībai; savukārt lāzeris, bremzes un CNC aizpilda plaisas pielāgotām, maziem apjomiem paredzētām vai ļoti precīzām lietojumprogrammām. Pārejot uz iepirkšanu, ņemiet vērā šos kompromisus, lai nodrošinātu, ka jūsu nākamais projekts iegūst labāko no abiem — gan veiktspējas, gan izmaksu efektivitātes.

Nākamie soļi un RFQ pārbaudes saraksts iepirkšanai

RFQ būtiskie elementi, kas vajadzīgi jūsu izstrādātājam

Gatavs pāriet no idejas uz ražošanu? Pirms sazināties ar metāla štampēšanas uzņēmumu vai a metālapstrādes komponentu ražotājiem , pārliecinieties, vai jūsu RFQ (piedāvājuma pieprasījums) aptver visus aspektus. Pilns un skaidrs RFQ ne tikai paātrina piedāvājumu saņemšanu, bet arī palīdz izvairīties no dārgiem pārsteigumiem nākotnē. Šeit ir praktisks pārbaudes saraksts, ko var izmantot jau šodien:

1. Detaļu zīmējumi un 3D faili – Iekļaut detalizētus rasējumus un CAD modeļus, iespējams, arī ar aprīkojumu.
2. Gāzes un EAU (aplēsta gada izmantošana) – Informējiet savu piegādātāju par paredzamo pieprasījumu.
3. Mērķa piegādes laiks – Kad jums vajadzīgas pirmās parauga detaļas un ražošanas piegāde?
4. Materiāla specifikācija un cietība – Norādiet sakausējumu, klasi un stāvokli (piemēram, alumīnijs 5052-H32, aukstā velmēta tērauda)
5. Biezums/kalibrs – Skaidri norādiet materiāla biezumu jūsu pielāgotas metāla plāksnes izstiepšanas darbi projekts.
6. Kritiskas kvalitātei būtiskas dimensijas un tolerances – Izceliet elementus, kam nepieciešama stingra kontrole; iekļaut GD&T, ja piemērojams.
7. Pabeigšanas/pārklājuma prasības – Pulverveida pārklājums, anodēšana, pasivizēšana vai citi pārklājumi.
8. Iepakošana un marķēšana – Vai ir kādas īpašas iepakojuma vai marķēšanas instrukcijas?
9. Plānotās izmaiņas – Informējiet piegādātājus, ja ir sagaidāmas dizaina izmaiņas.
10. Pārbaudes prasības – Pirmā izstrādājuma pārbaude (FAI), PPAP vai citi kvalitātes dokumenti.
11. Loģistikas noteikumi – Piegādes vieta, Incoterms vai īpašas piegādes vajadzības.

Šo punktu ievērošana nodrošina, ka jūsu metāla štampēšanas ražotāji spēj sniegt ātru un precīzu piedāvājumu un izveidot pareizo lēja metāla štampēšanas aprīkojumā no paša sākuma.

Piegādātāju atlase un atsauces uz standartiem

Nevis visi metāla štampētāji nav vienādi. Kā zināt, vai strādājat ar uzticamu partneri? Šeit ir īsa rīcības pārbaudes saraksts, lai salīdzinātu piegādātājus un samazinātu risku:

• Pieredze ar līdzīgām detaļām vai jūsu nozarē
• Kompleksa rīkojuma uzturēšanas programma
• Paraugu kontroles plāni un pārbaudes procedūras
• Sertifikāti, piemēram, ISO 9001 vai IATF 16949
• Spēja sniegt sekundāros pakalpojumus (metināšana, pabeigšana, montāža), ja nepieciešams
• Ieguldījumi modernās lēja metāla štampēšanas aprīkojumā un procesu kontroles sistēmās

Kad izvērtējat piegādātājus, izmantojot šos jautājumus, jūs ievērosiet atšķirību starp parasto pārdevēju un īstu ražošanas partneri — to, kurš var palīdzēt jums optimizēt gan izmaksas, gan kvalitāti visā metāla stampēšanas ražošanas process .

Pieprasiet piedāvājumu dažādos apjomos un ar/vai bez rīkojuma amortizācijas, lai noteiktu patiesās kopējās izmaksas.

Nākamie soļi, lai samazinātu termiņu riskus

Kad esat izvēlējušies piegādātāju un pabeiguši RFQ, kas ir nākamais solis? Šeit ir daži gudri soļi, lai jūsu projekts paliktu uz pareizā ceļa:

• Pieprasiet detalizētu projekta grafiku, iekļaujot galvenos posmus (iekārtu dizains, testa ražošana, FAI, ražošanas apjomu palielināšana)
• Noteikt skaidras sakaru kanālus dizaina izmaiņām vai apstiprinājumiem
• Plānojiet agrīnas paraugu pārbaudes, lai novērstu problēmas pirms pilnas ražošanas
• Jau sākumā vienojieties par dokumentācijas un inspekcijas sagaidāmajiem rezultātiem

Ja jūsu detaļa atrodas robežā starp pielāgotas metāla plāksnes izstiepšanas darbi un smagāka tipa procesu, apsveriet kopīgu DFM pārskatu gan ar štampēšanas speciālistu, gan kausēšanas speciālistu. Bieziem, augstas izturības komponentiem, kas nav piemēroti štampēšanai, vērts novērtēt kausēšanas risinājumus — piemēram, Shaoyi autotransporta formējuma daļas , lai nodrošinātu optimālu stiprības, izturības un piegādes termiņa kombināciju.

Ievērojot šo pārbaudes sarakstu un cieši sadarbojoties ar savu metāla štampēšanas uzņēmumu , jūs samazināsiet riskus saistībā ar grafiku un maksimāli palielināsiet nākamā projekta vērtību — neatkarīgi no tā, cik sarežģītas vai pielāgotas būs jūsu prasības.

Bieži uzdotie jautājumi par to, kā darbojas štampēšana

1. Kas ir štampēšanas process ražošanā?

Ražošanā štampēšana ietver plakanas metāla loksnes ievietošanu štampēšanas presē, kur matrica veido, griež vai formē metālu noteiktiem piederumiem. Procesā ietilpst operācijas, piemēram, izgriešana, perforēšana, liekšana un velkšana, kas visas tiek veiktas istabas temperatūrā, lai sasniegtu lielu apjomu un precīzu ražošanu.

2. Kādi ir galvenie soļi metāla loksnes štampēšanas procesā?

Galvenie soļi ietver dizaina un plānošanas posmu, iekārtu sagatavošanu, metāla loksņu sagatavošanu, matricas un spiedpogas izveidi, štampēšanas operācijas veikšanu, kvalitātes kontroli un pārbaudi, kā arī papildu operācijas pēc štampēšanas. Katrs posms nodrošina, ka detaļa atbilst dizaina un kvalitātes prasībām pirms pārejas uz ražošanu.

3. Kā izvēlēties piemērotu materiālu metāla štampēšanai?

Pareizā materiāla izvēle ir atkarīga no tāda faktoriem kā izturība, veidojamība, elastīguma atgriešanās un pabeigšanas vajadzības. Parasti izmanto zemoglekļa tēraudu izmaksu efektivitātei, alumīniju vieglām detaļām, nerūsējošo tēraudu pret koroziju un varu vai misiņu elektriskajām sastāvdaļām. Vienmēr konsultējieties ar savu štampētāju un pārskatiet piegādātāju datu lapas, lai atrastu vispiemērotāko risinājumu.

4. Kad man vajadzētu apsvērt kalšanu, nevis štampēšanu?

Kalšana ir ideāla detaļām, kurām nepieciešama maksimāla izturība, ilgmūžība un biezākas 3D formas — jo īpaši tad, ja štampēts tērauds prasītu metinājumus vai nespētu nodrošināt nepieciešamo šķēluma biezumu. Priekš augstas izturības automašīnu vai rūpnieciskiem pielietojumiem kalšana bieži vien ir ieteicamāka metode.

5. Kādu informāciju man vajadzētu iekļaut RFQ (piedāvājuma pieprasījumā) par štampētām metāla detaļām?

Detalizētai RFQ jāiekļauj zīmējumi un 3D faili, gada lietošanas apjomi, materiāla un biezuma specifikācijas, kritiskās dimensijas un tolerances, pabeigšanas prasības, iepakojuma instrukcijas, inspekcijas vajadzības un loģistikas noteikumi. Tas nodrošina precīzu piedāvājumu un gludu ražošanas iestatīšanu.
