Formas izpratne liešanā

Kāda ir formas funkcija metāla liešanā

Kad skatāties uz rūpīgi detalizētu automašīnas sastāvdaļu vai gludu elektronikas korpusu, varbūt prātojat — kā metālā tiek sasniegta šāda precizitāte? Atbilde slēpjas formas izmantošanā. Tātad, kas ir veidne liešanā ? Vienkāršos vārdos, forma ir augstas precizitātes, atkārtoti izmantojams rīks — parasti izgatavots no sakausēta tērauda —, kas zem spiediena formē kausētu metālu sarežģītos un precīzos veidos. Lai gan termini veidņu un formu dažreiz tiek lietoti kā sinonīmi, ražošanā tie pilda atšķirīgas funkcijas. Apskatīsim to tuvāk:

• Sarežģītu dobumu un kodolu veidošana: Formā ir rūpīgi apstrādāti dobumi, kas atbilst gala sastāvdaļas ģeometrijai, ļaujot iegūt sarežģītas detaļas un plānas sienas.
• Materiāla plūsmas vadīšana: Kanāli, ko sauc par aizplūdes ceļiem un ieplūdes atverēm, virza kausētu metālu dobumā, optimizējot aizpildīšanu un samazinot defektus.
• Iespējo drošu izmešanu: Izmešanas tapas un mehānismi palīdz noņemt sacietējušo daļu, neizraisot bojājumus vai deformāciju.
• Siltuma režīma pārvaldība: Integrēti dzesēšanas kanāli regulē temperatūru, nodrošinot vienmērīgu sacietēšanu un ātrākus ciklus.

Mirst vs Forma: Vienkāršas atšķirības

Iedomājieties, ka salīdzināt kas ir lēšana vispār ar die casting specifiski. A apvalka var attiekties uz jebkuru rīku, kas formē materiālu—bieži lietots plastmasām, keramikai vai smilšu liešanai—savukārt forma ir termins, ko visbiežāk saista ar augsta spiediena metāllu liešanu. Mirsti ir izstrādāti, lai izturētu ekstremālu karstumu un spiedienu, nodrošinot daudz augstāku izmēru precizitāti un virsmas kvalitāti salīdzinājumā ar smilšu vai pat pastāvīgās formas procesiem. Piemēram, mirsts priekš aluķa liešana var saturēt tolerances tik šauras kā ±0,005 collas (±0,13 mm) maziem elementiem, saskaņā ar NADCA standartiem, kas parasti ir šaurākas nekā smilšu liešanai un salīdzināmas vai labākas par pastāvīgās formas procesiem.

Kāpēc veidņu kvalitāte ir svarīga pieļaujamajām novirzēm un virsmas apdarē

To, kas atšķir liešanu veidnēs, ir tā spēja sasniegt lielu ražošanas apjomu ar izcilu atkārtojamību. Veidnes precizitāte tieši ietekmē gala daļas ģeometriju, pieļaujamās novirzes, virsmas apdari un pat ražošanas ātrumu. Praksē tas nozīmē mazāk papildu operāciju, mazāk apstrādes un augstāku kvalitāti rūpniecības nozarēs, kur precizitāte ir obligāta.

• Stabili detaļu izmēri, samazinot montāžas problēmas
• Lieliska virsmas apdare, bieži vien padarot nevajadzīgu papildu pulēšanu
• Īsāki cikla laiki masveida ražošanai

Veidnes dizains lielā mērā nosaka gan liešanas procesa kvalitāti, gan ražīgumu.

Kaut arī daudzas liešanas metodes izmanto specializētu instrumentu, termins "veidne" visbiežāk tiek saistīts ar augsta spiediena liešanu veidnēs. Šajā kontekstā injekcijas kausēšanas definīcija attiecas uz procesu, kurā kausētais metāls tiek ievadīts tērauda veidnē ar lielu ātrumu un spiedienu, ļaujot sasniegt stingras pieļaujamās novirzes un īsus cikla laikus.

Turpinot lasīt šo rakstu, jūs redzēsiet, kā katrs sīkums — no formas anatomijas līdz materiālu izvēlei — ietekmē rezultātu. Mēs arī aplūkosim, kā procesa vadība, problēmu novēršana un uzturēšana ir būtiski ilgtermiņa panākumiem formu lietošanā.

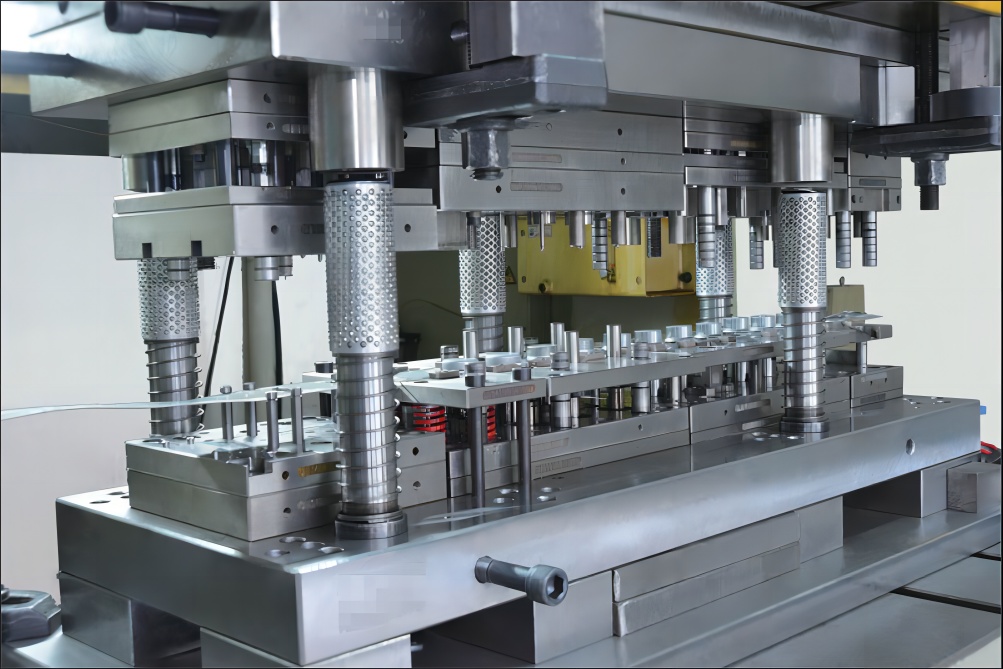

Formas anatomija un funkcija

Vai jūs kadreiz esat brīnījies, kas patiesībā atrodas iekšpusē gatavošanas forma kas ļauj ražot tik sarežģītas, augstas kvalitātes metāla detaļas? Ja jūs iztēlojaties formu kā vienkārši tērauda bloku ar dobumu, padomājiet vēlreiz. Katra liešanas veidnē ir sarežģīta inženierkomponentu komplekts, kurā katrai daļai ir konkrēta loma detaļas veidošanā, dzesēšanā un izmešanā — vienlaikus minimizējot defektus un maksimizējot efektivitāti. Apskatīsim galvenos komponentus un redzēsim, kā tie sadarbojas, lai pārvērstu kausētu metālu par gatavām precēm, uz kurām var paļauties.

Kerma un dobuma ģeometrijas pamati

• Dalījuma līnija: Virsma, kurā saskaras divas formas puses, kas nosaka atdalījumu starp vāka un izmešanas pusi. Tās novietojums ietekmē gan detaļas izņemšanas vieglumu, gan redzamo šuvju atrašanās vietu.
• Kamera: Negatīvs atveids gala detaļai, kas precīzi izgriezts, lai nodrošinātu detaļas formu, virsmas apdari un tolerances.
• Kodols: Iekļautie elementi vai tapas, kas veido iekšējās īpašības, piemēram, caurules, dobumus vai apakšējos izgriezumus detaļā. Tie var būt fiksēti vai kustīgi, atkarībā no nepieciešamās ģeometrijas.
• Iekļautie elementi: Aizvietojami bloki dobuma vai serdes iekšienē, bieži izmantojami detaļām, kas pakļautas nolietojumam, vai sarežģītiem detalēm.

Pārvades kanāli, ieplūdes atveres, ventilācijas atveres un pārpildes

• Sprūva: Sākotnējais kanāls kausētajam metālam karstās kamerās vai ievada kanāls šāviena piedziņā aukstās kamerās.
• Padeves sistēma: Kanāli, kas novirza kausēto metālu no sprūvas uz dobumu, projektēti līdzsvarotai plūsmai un minimālai turbulencei.
• Vārti: Kontrolētais atverums, caur kuru metāls iekļūst dobumā. Tā forma un izmērs ietekmē plūsmas ātrumu, aizpildīšanas modeli un gaisa ieslēgšanās risku.
• Vārsti: Mazi kanāli, kas ļauj izkļūt ieslēgtajam gaisam un gāzēm, kamēr dobums piepildās ar metālu, novēršot porozitāti un aukstos savienojumus.
• Pārplūdes: Rezervuāri vai pagarinājumi, kas uzkrāj pārmērīgu metālu un piemaisījumus, nodrošinot, ka galvenajā dobumā paliek tikai tīri, pilnībā aizpildīti izstrādājumi.

Izmešanas mehānismi, slīdnīki un pacēlāji

• Izstumējpini: Tērauda tapas, kas pēc atdzisšanas izgrūž saknesojušos daļu no dobuma. To izvietojumu un skaitu rūpīgi izvēlas, lai izvairītos no daļas deformācijas vai virsmas zīmēm.
• Slīdnīki: Kustīgas formas daļas, kas veido sānu elementus vai apakšējos izgriezumus, kas nav orientēti galvenās formas atvēršanas virzienā. Aktivizējas mehāniski vai hidrauliski.
• Cēlāji: Mehānismi, kas palīdz izņemt sarežģītas formas vai iekšējos elementus saturējošas detaļas, bieži darbojoties kopā ar slīdnīkiem.

Dzesēšanas kontūras un termoapgādes pārvaldība

• Dzesēšanas caurules: Iekšējie kanāli, pa kuriem cirkulē ūdens vai eļļa, lai ātri izvadītu siltumu, nodrošinot vienmērīgu sacietēšanu un samazinot cikla laiku.
• Termales līdzsvarošanas elementi: Dzesēšanas un retos gadījumos arī sildīšanas elementu stratēģiska izvietošana, lai uzturētu optimālu formas temperatūru visā ciklā.

Izlīdzināšanas un strukturālie elementi

• Vadpini un vadi: Nodrošina formas pusei precīzu izlīdzināšanu aizverot, novēršot liesmu un prieklaicīgu nodilumu.
• Balsta stabi un gultņi: Pastiprina formas struktūru, pretojoties liekšanai un uzturot dimensiju precizitāti.
• Fiksēšanas spraugas: Fixē formas puses pie formu lietveša plātnēm.

Gaisa izvades un termo regulēšana ir tikpat svarīga veiksmīgai lietvešanai kā ģeometrija — vienu vai otru ignorējot, var rasties defekti, piemēram, liekšķautne, sakausējuma pielipšana vai deformācija.

Kad aplūkojat detaļas, izgatavotas ar presēšanu formā tuvāk, jūs ievērosiet, ka katrs elements—vai nu gaisa izvades atrašanās vieta, vai kanāla kontūra—tieši ietekmē to, kā šķidrais metāls plūst, kristalizējas un tiek atbrīvots no veidnes. Piemēram, nepietiekama gaisa izvade var izraisīt gāzu ieslēgšanos un porainību, savukārt nepareizi izlīdzināti izgrūdējpini var atstāt pēdas vai pat izraisīt daļas plaisāšanu. Katra elementa dizains alūminija formēšanas formas vai citi lietformas ir rūpīgas inženierijas un pieredzes produkts, kura mērķis ir nodrošināt pastāvīgi bezdefektus detaļas.

Tālāk aplūkosim, kā šo komponentu darbība — īpaši dzesēšanas un izmešanas sistēmas — ietekmē visu liešanas procesu, ietekmējot ātrumu, kvalitāti un jūsu liešanas matrica .

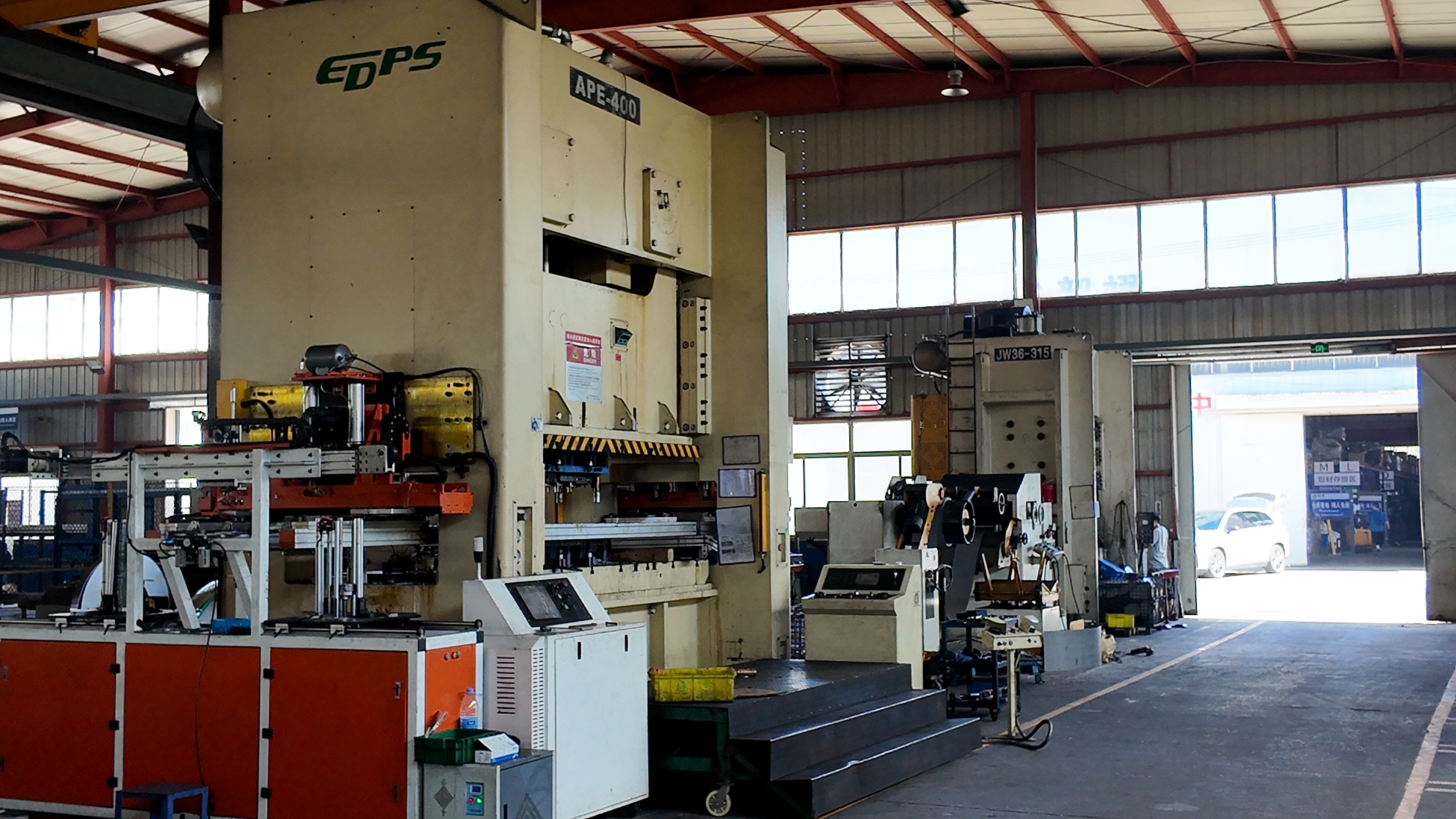

Kā lietforma virza liešanas procesu

Vai jūs kādreiz esat brīnījies, kā projekts pārvēršas no vienkārša zīmējuma par izturīgu rīku, kas presē tūkstošos ciklos? dega formēšanas mašīna pārvērš kausētu metālu pabeigtā detaļā tikai dažos sekundēs? Atbilde slēpjas rūpīgā saskaņā starp lietformas dizainu, procesa secību un mašīnas darbību. Apskatīsim, kā lietforma nav tikai pasīva veidne — tā ir visa procesa vadības centrs gredzena formēšanas process .

No kausējuma līdz metāla piepildīšanai: liešanas cikls skaidrots

Darbību attīstību metāla litēšanai katrs cikls ir cieši kontrolēta secība, kurā lietformas elementi nosaka katru soli:

1. Lietformas aizvēršana: Abas lietformas puses savienojas kopā, nodrošinot ideālu savienojumu un blīvu hermētiskumu.
2. Injekcija: Kausētais metāls tiek strauji iedzīts formas dobumā caur vārsta sistēmu, aizpildot katru detaļu zem augsta spiediena.
3. Intensifikācija: Spiediens tiek uzturēts vai palielināts, lai cieši saspiestu metālu, samazinot porozitāti un nodrošinot skaidru kontūru.
4. Sacietēšana: Formā esošie dzesēšanas kanāli atvada siltumu, ātri un vienmērīgi sacietējot liešanu.
5. Forma atvērta: Pēc sacietēšanas forma atdalās — šeit ir būtisks precīzs laika izvēles moments, lai izvairītos no deformācijām vai pielipšanas.
6. Izmešana: Izmešanas adatas izstumj gatavo detaļu ārā no dobuma, gatavu apgriešanai un pabeigšanai.
7. Apliets/Smērviela: Formas virsmas tiek notīrītas un smērētas, sagatavojot nākamajam lietam un aizsargājot pret nodilumu.

Katra fāze tiek ietekmēta ar formas iekšējo ģeometriju, dzesēšanas izkārtojumu un izmešanas sistēmu, kas tieši ietekmē kvalitāti un ātrumu.

Karstā istaba pret auksto istabu: kā adaptējas formas dizains

Nevis visi formēšanas mašīnu nav vienādas. Izvēle starp karstās un aukstās istabas sistēmām veido gan formu, gan procesu. Īss salīdzinājums:

Karstās kameru matricas ir optimizētas ātrumam un izturībai, savukārt aukstās kameru matricas ir izstrādātas, lai izturētu augstākas temperatūras un spiedienu — abi pieejas ir būtiskas mūsdienu augstspiediena formēšana .

Kā matrica regulē cikla laiku un detaļas kvalitāti

No brīža, kad kausētais metāls nonāk matricā, līdz mirklim, kad detaļa tiek izgrūsta, katrs sekunds ir svarīgs. Matricas konstrukcija — jo īpaši žņaugu izmērs, ventilācijas atveru novietojums un dzesēšanas efektivitāte — tieši nosaka, cik ātri un cik labi notiek katrs cikls. Piemēram:

• Žņaugu konstrukcija: Pietiekami liels ieplūdes atveri nodrošina āju, vienmērīgu aizpildīšanu bez turbulences, minimizējot defektus.
• Ventilācija: Pareiza ventilācija novērš gāzu ieslēgšanos un porozitāti, kas ir būtiski blīvu un stipru liešanas izstrādājumu iegūšanai.
• Dzesēšanas kanāli: Efektīva dzesēšana saīsna cikla laiku un uzlabo izmēru stabilitāti.

Šo elementu optimizācija ļauj die casting machines ražot tūkstošiem detaļu ar konsekventu kvalitāti — padarot matricas liešanu par iecienītu metodi automašīnu, aviācijas un patēriņa preču ražošanā.

Matrica ir kontrolpunkts plūsmai, kristalizācijai un ventilācijai — nekad tikai pasīvs veidnis.

Turpinot darbu, jūs redzēsiet, kā matricas materiālu izvēle un sakausējuma uzvedība vēl vairāk ietekmē procesu, ietekmējot visu — no cikla ātruma līdz matricas kalpošanas laikam. Šīs mijiedarbības izpratne ir atslēga, lai apgūtu matricas liešanas apraksts no dizaina līdz pabeigtai detaļai.

Kā sakausējuma izvēle ietekmē liešanas procesu

Alumīnija sistēmas: plūsma, saraušanās un formas dizaina ietekme

Izvēloties piemērotu materiālu savam liešanas projektam, izvēlētā sakausējuma nozīme ir ne tikai izturība vai svars — tas būtiski ietekmē arī to, kā forma tiek izstrādāta un kā tā darbojas laika gaitā. Interesē, kāpēc? Apskatīsim to, analizējot divas visbiežāk sastopamās sakausējumu grupas: lietie alumīnija sakausējumi un cinka sakausējumi.

Alumīnija liešanas materiāli tiek vērtēti par to zemo svaru, korozijizturību un izturības attiecību pret svaru. Bet vai jūs zinājāt, ka dažādi alumīnija sakausējumi — piemēram, A380, ADC 10 vai Al-Si11Cu3 — rada arī unikālas īpašības, kas ietekmē visu — sākot ar to, kā metāls plūst formā, līdz pat tam, cik ātri forma nodilst? Piemēram, daudziem alumīnija sakausējumiem raksturīga augsta plūsumība, kas ļauj aizpildīt šauras, sarežģītas formas, taču tie arī saraujas atdziestot, kas, ja nav pareizi novērsts ar precīzu ieplūdes vietu izvietojumu un efektīvu gaisa izlaišanu, var izraisīt iekšējos spriegumus vai porainību? (avots) .

• Augsta plūdīguma: Alumīnija sakausējumi (īpaši tie ar augstāku silīcija saturu) viegli plūst, aizpildot plānas sadaļas un sarežģītas ģeometrijas.
• Saraušanās: Cietēšanas laikā jāgaida vidēja līdz liela saraušanās, tādēļ porozitātes minimizēšanai nepieciešams rūpīgi izstrādāt ventilācijas un pārplūdes dizainu.
• Sasilšanas risks: Tīrs alumīnijs tendēcē piekļūt formas tēraudam, taču vairums liešanai paredzēto alumīnija sakausējumu satur dzelzi, lai samazinātu sasilšanu un formas nodilumu.
• Formas nodilums: Alumīnijs ir abrazīvs, tāpēc liešanai paredzētiem alumīnija materiāliem nepieciešami instrumentu tēraudi ar izcilu termisko un nodiluma izturību — kā arī regulāru apkopi.

Cinks sistēmas: Plānas sienas, virsmas detaļas un ilgs darba rīku kalpošanas laiks

Pārslēdzoties uz citu, cinka dieļa liešana izceļas ar spēju radīt ļoti plānas sienas un asus detaļu elementus. Cinka sakausējumi, piemēram, Zamak 3, Zamak 5 un Zamak 7, ir zemāka kušanas temperatūra un izcila plūdīgums, kas nozīmē, ka tie ātri aizpilda formas dobumu un ar mazāku spiedienu salīdzinājumā ar alumīniju. Tas rezultātā nodrošina ilgāku formas kaluma kalpošanas laiku un mazāku nodilumu, jo forma tiek pakļauta mazāk termiskiem un mehāniskiem ietekmēm.

• Izcils plūdīgums: Cinka sakausējumi viegli aizpilda sarežģītas detaļas un plānus šķēlumus, samazinot auksto savienojumu risku.
• Minimāla saraušanās: Salīdzinājumā ar alumīniju mazāka saraušanās, tāpēc porainība un plaisas rodas retāk.
• Minimāls saķepējums: Cinks mazāk tendēcē pielipt pie formas tērauda, vēl vairāk pagarinot formas kaluma kalpošanas laiku.
• Mazāks formas nodilums: Zemāka kušanas temperatūra nozīmē mazāku termisko nogurumu un ilgāku rīku kalpošanas laiku — ideāli lieliem sērijas darbiem.

Atdzišana un termiskie gradienti pēc sakausējuma

Iedomājieties, ka pārvalāt dieļa liešanas rūpnīcu: Izvēle starp formēts aluks un cinks maina jūsu dzesēšanas stratēģiju. Alumīnija augstāka kušanas temperatūra nozīmē, ka formai nepieciešama intensīvāka dzesēšana — domājiet par tuvu attālumu starp kanāliem un strauju ūdens plūsmu — lai samazinātu cikla laiku un novērstu karstās vietas. Cits ir ar cinku, kas ļauj maigāku dzesēšanu un plašākus iztvaikošanas atveru izmērus, jo tas sacietē ātri un neapgrūtina formu tik daudz.

Izvēloties litēšanai paredzēts aluminija materiāls vai cinka sakausējums, jūs ne tikai izvēlaties metālu — jūs nosaka noteikumus, kā veidne tiek izveidota, atdzesēta un uzturēta. Piemēram, aluminija litēšanai bieži nepieciešami augsti sakausēti instrumentu tēraudi, sarežģītas atdzesēšanas sistēmas un rūpīga ventilācijas konstrukcija, lai pārvaldītu saraušanos un porozitāti. Cinks, kam raksturīga zemāka litēšanas temperatūra, ļauj veikt garākas ražošanas sērijas, pirms nepieciešama veidņu remontēšana.

Sakausējuma uzvedība nosaka veidnes atdzesēšanas stratēģiju un ventilācijas zonu tikpat daudz kā paša detaļas forma — pareizi to izdarot, jūs palielināsiet gan kvalitāti, gan veidņu kalpošanas laiku.

Kā jūs virzāties uz priekšu, atcerieties: jūsu izvēlētais sakausējums nosaka visu liešanas ražošanas procesu. Tālāk aplūkosim, kā veido un montē formas, lai izpildītu šos augstos prasījumus – nodrošinot, ka jūsu detaļas darbojas tā, kā paredzēts, katrreiz.

Kā tiek izgatavotas un montētas formas

No bloka līdz precīzai rīku ierīcei: soļi pa solim notiekošs formas izgatavošanas process

Vai jūs kad domājāt, kas ir nepieciešams, lai pārvērstu cieta sakausējuma bloku par augstas precizitātes formu, kas iztur miljoniem injicēšanas ciklu dega izgriešanas rūpnīca ? Ceļš no sākotnējā materiāla līdz pabeigtai formai ir rūpīgs, daudzposmu process liešanas ražošanas process , kas pieprasa precizitāti katrā posmā. Apskatīsim būtiskos soļus, kas iesaistīti kas ir matricu ražošana – un kāpēc katra detaļa ir svarīga formas darbībai un kalpošanas ilgumam.

1. Projektēšana un inženierija: Izmantojot CAD programmatūru, inženieri izstrādā detalizētus 2D un 3D modeļus, kas norāda ģeometriju, tolerances un virsmas apdarēs. Šajā fāzē nepieciešama cieša sadarbība, lai nodrošinātu, ka forma atbilst detaļas prasībām un procesa ierobežojumiem.
2. Materiālu izvēle: Instrumentu tēraļi vai speciālie sakausējumi tiek izvēlēti to cietības, izturības un termoizturības dēļ. Pareizais tēraļa klase nodrošina dimensiju stabilitāti un ilgu kalpošanas laiku.
3. Rupja apstrāde: CNC frēzēšana un apdarēšana pārveido tēraļa bloku par pamata veidni, noņemot lieko materiālu un sagatavojot precīzākām operācijām.
4. Pabeidzošā apstrāde un slīpēšana: Augstas precizitātes frēzēšana, apdarēšana un slīpēšana uzlabo veidnes virsmas, sasniedzot stingras pieļaujamās novirzes un gludas virsmas, kas nepieciešamas kvalitatīviem izstrādājumiem.
5. EDM (elektroerosijas apstrāde): EDM tiek izmantota sarežģītu elementu, asu stūru un dziļu dobumu izveidei, kur tradicionālās apstrādes metodes nav efektīvas. Gan iegrimstošās, gan stieples griešanas EDM metodes tiek pielietotas sarežģītiem formēm un smalkiem detāļu elementiem.
6. Siltumapstrāde: Veidne tiek termoapstrādāta (ķīlēšana, atlaide, mīkstināšana), lai sasniegtu vajadzīgo cietību un mehāniskās īpašības. Kontrolēta apkure un atdzišana novērš deformācijas vai plaisas.
7. Polierēšana un virsmas apstrāde: Došanas un kodolu virsmas tiek pulētas līdz vajadzīgajam pabeigumam, noņemot EDM atzīmes un nodrošinot vieglu detaļas izņemšanu. Papildu nodilumizturībai var pievienot virsmas pārklājumus.
8. Iekļautie elementi un dzesēšanas kontūras: No nodiluma vai sarežģītām zonām var saņemt sakietētus iekļautos elementus. Dzesēšanas kanāli tiek urbināti vai apstrādāti, lai kontrolētu siltuma slodzi ražošanas laikā.
9. Montāža un centrēšana: Visi matricas komponenti — pusdaļas, slīdes, pacēlāji, izmešanas mehānismi — tiek samontēti un precīzi noregulēti. Vadpines, bukses un balsta stabi nodrošina precīzu aizvēršanu un darbību.
10. Pārbaude un kvalitātes kontrole: Samontētā matrica tiek pārbaudīta tukšgaitas režīmā un ar paraugu liešanas testiem. Izmēru pārbaudes, noplūdes testi un funkcionālas pārbaudes apstiprina gatavību ražošanai.

EDM un iekļauto elementu stratēģijas: Precizitāte tur, kur tā ir svarīga

Runājot par iestiepšanas matricas ražošana , EDM izceļas ar spēju ražot formas un elementus, kuri vienkārši nav sasniedzami ar tradicionālu griešanu — domājot par šaurām ribām, asiem iekšējiem stūriem vai dziļām, sarežģītām dobumformām. Iekļaujumi savukārt ļauj nomainīt tikai visvairāk nodilušās sekcijas, pagarinot matričas kalpošanas laiku un padarot uzturēšanu efektīvāku.

Izvietošanas un pārbaudes labākās prakses

Galīgā montāža nav tikai par detaļu savienošanu — tā ir par to, lai nodrošinātu, ka viss darbojas kā sistēma. Nepareiza izvietošana vai neprecīza pieguļa šajā posmā var izraisīt liesmu, aizķeršanos vai pat katastrofālu matricas bojājumu ražošanas laikā. Tāpēc pieredzējušas komandas pirms matricas izmantošanas pilnmērogā ievēro stingrus pārbaudes protokolus un inspekcijas procedūras.

• Pārbaudiet termisko cikliskumu — nodrošiniet, ka atdzesēšanas kanāli ir tīri un funkcionāli
• Pārbaudiet matricas izvietojumu ar vadpiniem un buksēm
• Pārbaudiet ventilācijas un pārpildes spraugas, lai gaisa izvadīšana būtu pareiza
• Pārbaudiet slīpēšanas sistēmas slīdēm un izmešanas ierīcēm
• Izpildiet izmešanas sistēmas ciklu, lai apstiprinātu gludu kustību un pareizu gaitu

Pirms darbināšanas veidņu pārbaudes saraksts

• Veidņu temperatūras vienmērīgums (pievajadzības sakarsējiet)
• Veidņu daļu un kustīgo komponentu savietošana
• Ventilācijas un pārpildes atveres
• Smērēšanas punkti visiem kustīgajiem komponentiem
• Izmešanas tapas un plāksnes brīvi pārvietojas
• Dzesēšanas kontūras ir blakusizturīgas un caurplūdes pārbaudītas
• Visi stiprinājumi ir pievilkts atbilstoši specifikācijai

Katrs posms matricu izgatavošanas un montāžas procesā — sākot no tērauda izvēles līdz pēdējam pārbaudījumam — tieši ietekmē daļas kvalitāti, rīka kalpošanas laiku un ražošanas efektivitāti.

Apziņa kā izgatavot metāla veidni ir vairāk nekā tikai tērauda formēšana — tas ir par inženierijas, apstrādes un kvalitātes kontroles integrēšanu vienotā darbplūsmā. Turpinot darbu, ņemiet vērā, ka katrs solis materiāla apstrāde veido pamatu veiksmīgām, atkārtoti veicamām liešanas partijām un ilgtermiņa rīka veiktspējai.

Matricas saistītu liešanas defektu novēršana

Ātra diagnostika — no simptomiem līdz saknes cēlonim

Kad Jūs pamanāt defektu savā liešanas daļās , vai zināt, kur meklēt vispirms? Spiedliešana ir precīzs liešanas process , taču pat nelielas novirzes matricas dizainā, uzstādīšanā vai procesa vadībā var radīt redzamus vai slēptus defektus. Apskatīsim biežāk sastopamās problēmas, to cēloņus un to, kā Jūs varat reaģēt — soli pa solim.

Procesa regulēšana pret formas dizaina izmaiņām

Skana sarežģīti? Tā nav jābūt. Daudzas kļūdas formētais metāls var novērst, veicot procesa regulēšanu — piemēram, pielāgojot izšaušanas ātrumu, formas temperatūru vai aerosola modeli. Taču, ja viena un tā pati problēma pastāvīgi atkārtojas, tas var liecināt par būtisku formas dizaina trūkumu: pārāk mazi ventilācijas kanāli, nepareiza ieejas vieta vai nepietiekama dzesēšana. Šādos gadījumos vajadzētu iesaistīt rīka inženieri, lai veiktu efektīvākas izmaiņas.

• Procesa regulējumi: Regulējiet temperatūras, ievada ātrumus vai spiediena noturēšanas laikus; tīriet un eļļojiet formas virsmas; uzraugiet izmešanas spēku.
• Formas dizaina izmaiņas: Mainiet ventilācijas/ieplūdes atveru izmēru un atrašanās vietu; pārveidojiet kanālu izkārtojumu; pievienojiet dzesēšanas caurules vai iekļautās detaļas.

Kad apturēt ražošanu

Iedomājieties, ka jūs veicat liela apjoma aluksa formcešana darbību. Kad jums vajadzētu apstāties un veikt izmeklēšanu? Ja pamanāt strauju bēguma līmeņa pieaugumu, atkārtotas plaisas vai porainību vai pēkšņu izstrādājuma izmēra maiņu, ir pienācis laiks apturēt procesu. Turpinot bez pamatproblēmas analīzes, tiek izšķiesti materiāli un turklāt var tikt vēl vairāk bojāta forma.

• Ja defekti ir nenozīmīgi un reti sastopami, pielāgojiet procesa parametrus un cieši uzraugiet.
• Ja lieli defekti saglabājas vai pasliktinās, apturiet ražošanu un veiciet pilnu formas/iekārtu pārbaudi.
• Dokumentējiet visas izmaiņas un atradumus—šie dati palīdz novērst nākotnes problēmas un paātrina kļūmu novēršanu.

Defektu novēršanas ātrās pārbaudes pirms maiņas

• Pārbaudiet ventilācijas atveres un pārpildes aizsprostošanos vai nodilumu
• Pārbaudiet formas smērvielu un izsmidzināšanas rakstu vienmērīgai pārklājumam
• Pirms pirmās ielejšanas pārbaudiet, vai formas temperatūra ir mērķa diapazonā
• Pārciklējiet izmešanas tapas un plātnes, lai kustība būtu gluda
• Apstipriniet saspiešanas spēku un formas izvietojumu mašīnā

Mainīgo reģistrēšana—pa vienam mainīgajam reizē—ir atslēga, lai stabilizētu savus liešanas posmus un sasniegtu pastāvīgu detaļu kvalitāti.

Ievērojot šos praktiskos problēmu novēršanas soļus, jūs ne tikai samazināsiet bumbuļus un pārstrādi, bet arī pagarināsiet savas formas kalpošanas laiku un uzlabosiet konsekvenci savā liešanas daļās . Tālāk aplūkosim, kā ar gudru apkopi un dzīves cikla plānošanu ilgtermiņā uzturēt formas drošu darbību.

Formas apkope, nodilums un dzīves cikla plānošana

Ikmītējas formas nodiluma un izgāšanās režīmi

Kad jūs darbināt die casting mašīna ikdienas režīmā, jūs ievērosiet, ka pat visizturīgākais izliefots tērauds reizēm parāda nodiluma pazīmes. Bet kas izraisa šīs problēmas un kā tām varat novērsties? Apskatīsim biežākos izgāšanās veidus liesmas liešanas formas materiāls un ko jūs varat darīt, lai pagarinātu instrumenta kalpošanas laiku:

• Izmērāšana: Atkārtota saskare ar kausētu metālu, īpaši ar alumīnija sakausējumiem, noved pie dobuma virsmu, kanālu un ieleju nodiluma.
• Termiskā izturība: Strauji mainīgi uzsildīšanas un atdzisšanas cikli rada mikro plaisas (karstuma pārbaudes), kas laika gaitā paplašinās, izraisot virsmas plaisas un galu galā lužņu veidošanos (atsauce) .
• Erozija: Augsta ātruma metāla plūsma, īpaši pie ielejām un pārplūdēm, pakāpeniski izēd tēraudu, ietekmējot detaļas ģeometriju un virsmas apdarē.
• Kalšanas uzkrāšanās: Sakausējuma elementi (piemēram, aluminija) var pielipt pie formas virsmas un reaģēt ar to, veidojot grūti noņemamas kārtas, kuras nepieciešams tīrīt vai pat pulēt.
• Plaisas: Smagi termiski vai mehāniski spriegumi vai nepareiza apkope var izraisīt katastrofālas plaisas — dažreiz pilnīgi pabeidzot formas noderīgo kalpošanas laiku.

Iedomājieties alūminijas formēšanas komponenti darbojoties apstākļos, kad termiskā cikliska slodze nav kontrolēta: plaisas veidosies daudz ātrāk, un rīka kalpošanas laiks strauji samazināsies. Tāpēc šo bojājumu veidu izpratne ir pirmais solis gudrās apkopes plānošanā.

Preventīvās apkopes intervāli: uzturiet savu formu ideālā stāvoklī

Regulāra, grafikā noteikta apkope ir augsta ražas pamats formu rīki . Liekas garlaicīgi? Patiesībā vienkārša rutīna var novērst dārgas remontdarbus un noturēt jūsu ražošanu uz pareizā ceļa. Šeit ir praktisks apkopes grafiks, ko var pielāgot jebkuram die casting mašīna :

Regulāra apkope novērš nenozīmīgas problēmas, kas pretējā gadījumā var pārtapt lielās kļūdās, taupot gan laiku, gan naudu.

Remonts vai aizstāšana: gudri lēmumi par ekspluatācijas ciklu

Ne katrs defekts nozīmē, ka jāizretirē formas iekārta. Daudzas problēmas — piemēram, vietējs lodējums, nelielas plaisas vai nodiluši izmešanas stieņi — var novērst ar remontu uz vietas: TIG metināšanu, pulēšanu vai ievietņu nomaiņu. Tomēr, ja pamanāt plašas plaisas, nopietnu eroziju vai atkārtotas neveiksmes vienā un tajā pašā vietā, iespējams, ir pienācis laiks formai vai būtiskiem komponentiem nomainīt. Sīki dokumentējot apkopi un remontdarbus, var izsekot nodiluma paraugiem un plānot nomaiņu, pirms rodas negaidīti pārtraukumi ražošanā.

Pirms darba sākšanas un pēc maiņas beigām paredzētie formas pārbaudes saraksti

• Pirms darba sākšanas:
  • Uzsildiet formu līdz mērķa temperatūrai
  • Pārbaudiet visus dzesēšanas kontūrus attiecībā uz plūsmu un noplūdēm
  • Pārbaudiet ventilācijas atveres, pārpildes un izmešanas mehānismus attiecībā uz aizsprostojumiem
  • Smērējiet slīdes, celtņus un kustīgos stieņus
  • Pārliecinieties, ka formas daļas un ievietņi ir pareizi savienoti un droši nostiprināti
• Pēc maiņas beigām:
  • Notīriet formas virsmas un noņemiet jebkādu uzkrājušos lodējumu
  • Dokumentējiet visus jaunos nodilumus, plaisas vai neparastus notikumus
  • Pārbaudiet izmešanas ierīces un slīdņa kustību, lai pārliecinātos par gludumu
  • Pārbaudiet izstrādājuma kvalitāti, meklējot veidņu saistītas kļūdas
  • Reģistrējiet veidnes temperatūru un cikla datus tendenču analīzei

Padoms: pastāvīga veidnes temperatūras pārvaldība ir visefektīvākais uzturēšanas pasākums, lai pagarinātu veidnes kalpošanas laiku un aizsargātu izstrādājuma kvalitāti.

Ievērojot šos praktiskos procesus, jūs ne tikai pagarināsiet savas mašīnas formai , bet arī palielināsiet darbības laiku un samazināsiet bieži sastopamo atkritumu daudzumu. Turpmākajā sadaļā redzēsiet, kā šie visi stratēģijas iekļaujas plašākā rīku ekonomikas un izmaksu plānošanas attēlā lielapjomu ražošanai.

Rīku ekonomika un izmaksu amortizācijas pamatne liešanas formas ražošanai

Rīku izmaksu komponenti – skaidrojums

Vai jūs kādreiz esat brīnījies, kāpēc pielāgota veidņu sākotnējā cena var šķist augsta, pat pirms tiek izgatavota pirmā detaļa? Iemesls ir tāds, ka liešanas ekonomika balstās uz lielu sākotnējo ieguldījumu, kas attaisnojas tikai ar ražošanas apjomu palielināšanu. Apskatīsim, kas ietilpst kopējā veidņu izmaksā un kā šīs izmaksas ietekmē katru jūsu izgatavoto detaļu — neatkarīgi no tā, vai jūs ražojat simtiem vai simtiem tūkstošu produkcijas liešanas operāciju.

Amortizācija un apjoma plānošana

Skana sarežģīti? Ieviešsim vienkāršību: jūsu instrumentu ieguldījums ir fiksēta izmaksa, kuru nepieciešams sadalīt pa kopējo detaļu skaitu, ko plānojat izgatavot. Jo vairāk jūs ražojat, jo mazāk katrs detaļa „maksā” par veidni. Šeit ir soli pa solim aprakstīts veids, kā noteikt amortizācijas mērķi par detaļu — neatkarīgi no tā, vai jūs esat liešanas ar formas ieleju ražotājs, pircējs, kas salīdzina piedāvājumus no liešanas ar formas ieleju ražotājiem, vai liešanas ar formas ieleju pakalpojumu sniedzējs.

1. Novērtējiet kopējās veidņu izmaksas: Saskaitiet visas vienreizējās izmaksas (projektēšana, apstrāde ar griešanas rīkiem, termoapstrāde, pirmās palaišanas u.c.)
2. Iestatiet paredzamo ražošanas apjomu: Nosakiet, cik detaļu (N) plānojat izgatavot kalšanas veidņu kalpošanas laikā.
3. Aprēķiniet kalšanas veidņu amortizāciju uz vienu detaļu: Sadaliet kopējās kalšanas veidņu izmaksas ar N (Kalšanas veidņu izmaksas uz vienu detaļu = Kopējās kalšanas veidņu izmaksas / N).
4. Pievienojiet mainīgās izmaksas: Katram detaļam pievienojiet materiāla, darba, mašīnas amortizācijas, uzturēšanas un jebkādas sekundārās apstrādes izmaksas.
5. Pārskatīt svarīgos posmos: Periodiski pārbaudiet faktisko ražošanas apjomu un biežumu. Ja palielināsiet ražošanu, izmaksas uz vienu detaļu samazināsies; ja ražosiet mazāk detaļu, izmaksas uz vienu detaļu palielināsies.

Piemēram, ja kopējās kalšanas veidņu un iekārtu izmaksas ir 50 000 USD un plānojat izgatavot 100 000 detaļu, tad kalšanas veidņu amortizācija ir 0,50 USD par detaļu — pirms materiāla un procesa izmaksu pieskaitīšanas. Ja izgatavosit tikai 10 000 detaļu, šis skaitlis palielināsies līdz 5 USD par detaļu. Tāpēc lielapjomu ražošana ir tāda sfēra, kurā kalšana ar veidni izceļas ar izmaksu efektivitāti.

Rīki, lai samazinātu izmaksas uz vienu detaļu

Vēlaties iegūt vairāk vērtības no savas veidņu investīcijas? Šeit ir pierādītas stratēģijas, kā samazināt izmaksas par detaļu un palielināt atdeves rādītājus, vai nu pārvaldot savas veidnes vai strādājot ar diešanas liešanas servisu:

• Vienkāršojiet detaļas ģeometriju: Samaziniet izgriezumus, asus stūrus un nevajadzīgas ribas, lai samazinātu veidņu sarežģītību un apstrādes laiku.
• Izmantojiet daudzkameru vai kombinētas formas: Ražojiet vairākas detaļas vienā ciklā, lai ātrāk sadalītu veidņu izmaksas.
• Palieliniet materiāla izmantošanu: Projektējiet sprauslas un ielejas, lai atkritumi būtu minimāli; pārstrādājiet lieko metālu, ja iespējams.
• Saīsiniet cikla laiku: Optimizējiet dzesēšanas kanālus un siltuma pārvaldību, lai ražotu vairāk detaļu stundā.
• Samaziniet bieža izmešanas līmeni: Izmantojiet simulāciju un efektīvu gaisa izvadi, lai minimizētu defektus un pārstrādi.
• Konsolidēt funkcijas: Kombinējiet vairākas funkcijas vienā liešanā, lai samazinātu sekundāro apstrādi un montāžu.
• Plānojiet apkopi: Ieplānojiet regulāru tīrīšanu un iekļūšanas maiņu, lai izvairītos no dārgiem pārtraukumiem darbībā.

Ieguldījumi veidņu izturībā un siltuma kontolē bieži atdodas ar augstāku darba laiku, zemāku biežumu un stabilāku iznākumu — ilgtermiņā padarot jūsu diezliešanas programmu konkurētspējīgāku.

Saprotot un aktīvi pārvaldot šos izmaksu faktorus, jūs maksimāli izmantosiet savu rīku ieguldījumu — vai nu strādājot ar pierādītiem diezliešanas ražotājiem, vai arī uzsākot pašražošanu. Nākamajā solī mēs palīdzēsim jums izvēlēties piemērotus partnerus rīku un ražošanas vajadzībām, nodrošinot gludu ceļu no dizaina līdz gatavam izstrādājumam.

Partneru izvēle veidņu, liešanas un kausēšanas vajadzībām

Ko meklēt diezliešanas partnerī

Kad jūs iepērkat alumīnija diešanas izstrādājumi vai auto deformēšana komponenti, izvēloties pareizo partneri, var būt liela atšķirība kvalitātē, piegādes laikā un izmaksās. Bet kas atšķir uzticamu piegādātāju no pārējiem? Iedomājieties, ka novērtējat kandidātus — šeit ir galvenie kritēriji, kas ir visbūtiskākie:

• Kvalitātes sistēmas: Meklējiet partnerus ar stabiliem sertifikātiem (piemēram, ISO vai IATF 16949) un skaidri dokumentētām kvalitātes kontroles procedūrām. Tas ir ļoti svarīgi tādās industrijās kā automaģistrāle un aviācija, kur izsekojamība un atbilstība ir obligāta.
• Iekšējās formu ražošanas spējas: Piegādātāji, kuri projektē un izgatavo paši savas formas, var labāk kontrolēt kvalitāti, samazināt piegādes laiku un ātri veikt iterācijas aluminiuma alija formēšana vai cinka die casting komponenti .
• Reaģēšanas spēja un komunikācija: Ātra un skaidra atgriezeniskā saite cenu piedāvājumu, dizaina un problēmu novēršanas fāzēs palīdz izvairīties no dārgiem kavējumiem.
• Loģistika un globāls pārklājums: Tuvošanās lielākajiem ostu centriem vai efektīviem transporta tīkliem var samazināt risku un paātrināt piegādi, īpaši liela apjoma vai starptautiskiem projektiem.
• Pieredze jūsu nozarē: Piegādātāji, kuri labi pazīst jūsu nozares standartus un prasības, ir labāk sagatavoti, lai paredzētu izaicinājumus un piedāvātu procesu uzlabojumus.

Kad kalšana papildina liešanu

Dažreiz jūsu projekts var prasīt gan liešanu, gan kalšanu — piemēram, strukturālas automašīnu daļas, kurām nepieciešama precizitāte no die cast vs investment cast metodēm, kā arī izturība no kaltām sastāvdaļām. Tāpat kā formaizgriešanā izmanto atkārtoti lietojamas tērauda formas, lai zem spiediena formētu kausētu metālu, kalšanā tiek izmantota cietvielu deformācija, izmantojot augsta spēka formas. Instrumentu principi — precizitāte, siltuma vadība un virsmas apstrāde — ir līdzīgi, pat ja paši procesi atšķiras.

Ja jums nepieciešams sadarbības partneris, kas spēj nodrošināt abus procesus, apsveriet piegādātājus ar iekšējas kalšanas formu ekspertīzi un pieredzi gan liešanā, gan kalšanā. Tas nodrošina materiāla plūsmas optimizāciju izturībai, svaram un izmaksām.

Piegādātāju saraksts un nākamie soļi

Esi gatavs izpētīt savas iespējas? Šeit ir praktisku ieteikumu saraksts, kas palīdzēs sākt darbu. Vai nu tu esi alumīnija diešanas liešanas rūpniecība vai meklējat uzlabotas kausēšanas risinājumus, šie resursi sniedz labu izejas punktu:

• Automobiļu kausējumi no Shao Yi : Mūsu automobiļu kausējumi tiek ražoti IATF 16949 sertificētā ražotnē, nodrošinot izcilu izturību, ilgmūžību un atbilstību stingrākajiem automašīnu kvalitātes standartiem. Mēs piedāvājam pilnu, visaptverošu ražošanas risinājumu — no ātrā prototipēšanas un maziem pārbaudes sērijas daudzumiem līdz pilnībā automatizētai masveida ražošanai. Ar iekšēju precīzu karstās kausēšanas formu projektēšanu un izgatavošanu mēs optimizējam materiāla plūsmu un ievērojami saīsinām piegādes laikus. Stratēģiski izvietoti tikai stundu attālumā no Ningbo ostas, mēs nodrošinām efektīvu un uzticamu piegādi visā pasaulē, padarot mūs par uzticamu partneri vairāk nekā 30 automašīnu zīmēm visā pasaulē.
• Haworth Castings : specializējas precīzās smilša un gravitācijas diešanas liešanā ar visaptverošu kvalitātes kontroli un nozares specifisko ekspertīzi.
• Zetwerk : Piedāvā augstas kvalitātes tērauda kalšanas komponentus ar projektu vadību no sākuma līdz beigām automašīnu un rūpnieciskiem pielietojumiem.
• Literatūra par die šķidrinieku un kalsni : Komandām, kas salīdzina die cast vs investment cast vai pēta aluminiuma alija formēšana labākās prakses, tehniskie rokasgrāmatas no standartu organizācijām (piemēram, NADCA vai ASM International) nodrošina neaizvietojamu atsauces materiālu.

Piegādātāja tuvums lielajiem ostām vai transporta centriem var būtiski samazināt piegādes laika risku — īpaši starptautiskiem vai liela apjoma pasūtījumiem.

Turpinot darbu, atcerieties: labākie partneri kombinē tehnisko ekspertīzi, pārbaudītas kvalitātes sistēmas un sadarbības pieeju — neatkarīgi no tā, vai jums nepieciešamas progresīvas alumīnija diešanas izstrādājumi vai integrētas auto deformēšana un kalsnes risinājumi. Ieguldiet laiku savas izvēles saraksta pārbaudē, pajautājiet par iekšējiem veidņu komplektiem un pieprasiet atsauces vai gadījumu izpēti, lai nodrošinātu, ka jūsu nākamais projekts veiksmīgi tiek realizēts no dizaina līdz piegādei.

Bieži uzdotie jautājumi par veidnēm liešanā

1. Kas ir diešanas liešana vienkāršos vārdos?

Diešanas liešana ir ražošanas process, kurā karsētu metālu zem augsta spiediena ievada atkārtoti izmantojamā tērauda formas matricā, lai ātri izveidotu detalizētas, precīzas metāla detaļas. Šī metode nodrošina liela apjoma ražošanu ar pastāvīgu kvalitāti un ciešiem toleranču robežām.

2. Kā var noteikt, vai detaļa izgatavota ar diešanas liešanu?

Diešanas liešanas detaļām bieži raksturīgas gludas virsmas, precīzas detaļas un redzamas savienošanas līnijas, kur sastopas matricas puses. Var būt arī redzami nelieli izmešanas adatu pēdas un apgrieztie ieplūdes kanāli. Šīs iezīmes atšķir diešanas liešanas komponentus no tiem, kas izgatavoti ar citām liešanas metodēm.

3. Kāds ir galvenais mērķis, izmantojot formu (matricu) liešanā?

Forma (matrica) tiek izmantota liešanā, lai izveidotu sarežģītas formas ar augstu dimensiju precizitāti un izcilu virsmas apdari. Tā nodrošina efektīvu materiāla plūsmu, pārvalda siltuma līdzsvaru un ļauj uzticamu izmešanu, padarot to par ideālu masveida metāla komponentu ražošanai.

4. Kā atšķiras diešanas liešana no precīzās liešanas?

Litās formas izmanto sakarsētu tērauda veidni, lai strauji ražotu nefēra metālu detaļas ar augstu spiedienu, savukārt precīzijas litās formas izmanto vienreizlietojamu keramikas veidni plašākam metālu klāstam un sarežģītākiem formātiem. Litās formas vispārēji ir ātrākas un izdevīgākas lielākiem apjomiem.

5. Kāpēc veidņu uzturēšana ir svarīga litās procesā?

Regulāra veidņu uzturēšana novērš nodilumu, plaisas un termisko nogurumu, nodrošinot stabili augstu detaļu kvalitāti un pagarinot veidnes kalpošanas laiku. Grafikā plānotas pārbaudes un uzturēšana arī minimizē pārtraukumus un samazina ilgtermiņa ražošanas izmaksas.
