Kas yra šaltasis suvirinimas? Šilumos nereikalaujantis sujungimas, kuris gali padaryti arba sugadinti detalių

Kas yra šaltasis suvirinimas?

Taigi, kas yra šaltasis suvirinimas? Paprasčiausiu atveju – tai būdas sujungti metalo dalis be jų lydymo. Vietoj liepsnos, lanko ar lazerio jungtis susidaro tada, kai labai švarios metalo paviršiai yra sujungiami su pakankamu slėgiu. Techniniai vadovai iš TWI ir Fractory priskiria jį kietosios būsenos suvirinimui, todėl apie jį dažnai kalbama visiškai kitaip nei apie įprastą dirbtuvėse vykdomą suvirinimą.

Šaltasis suvirinimas paprastais žodžiais

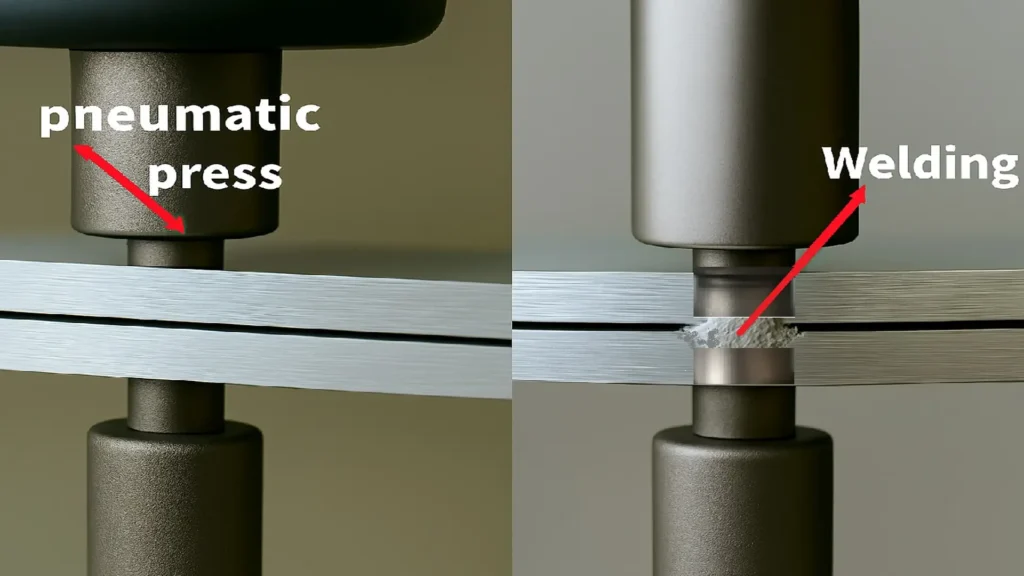

Šaltasis suvirinimas – tai kietosios būsenos procesas, kuriuo švarūs metalo paviršiai sujungiami slėgiu be pagrindinio metalo lydymo.

Paprastais žodžiais tariant, šaltasis suvirinimas – tai tikras metalo prie metalo ryšys, kuris susidaro dėl slėgio, o ne šilumos. Tai svarbu, nes daugelis žmonių išgirdę šį terminą manytų, kad tai kažkoks klijų pavidalo remontinis produktas arba silpnas laikinas sprendimas. Tačiau tai ne taip. Esant tinkamoms sąlygoms šaltasis suvirinimas gali sukurti nuolatinius jungiamuosius mazgus, o metalai visą laiką lieka kietosios būsenos.

Šaltasis suvirinimas – apibrėžimas metalo sąsajos vietoje

Iš medžiagų mokslo požiūrio šaltasis suvirinimas – tai metalurginiai ryšiai, susidarančios švaraus metalo sąsajos vietoje po to, kai pašalinamos paviršiaus plėvelės ir slėgiu sukuriamas glaudus kontaktas. Kitaip tariant, kas techniškai yra šaltasis suvirinimas ? Tai ne tik du gabalai, prilipę vienas prie kito dėl trinties. Tai kietosios būsenos ryšys, susidarantis ten, kur vieno paviršiaus atskleisti atomai gali susisieti su kito paviršiaus atomais. Šį procesą taip pat galima vadinti kontaktiniu suvirinimu arba šaltuoju slėgio suvirinimu.

Kas nėra šaltasis suvirinimas

Čia dažniausiai prasideda painiava. Tikrasis šaltasis suvirinimas nepriklauso nuo pagrindinio metalo lydymosi ir jo negalima supainioti su žodžiu „suvirintas“, vartojamu kasdieniame kalbėjime.

• Tai ne epoksidinė derva, metalinė putty ar klijavimo kompensacinė medžiaga.
• Tai ne lydymojo suvirinimo metodas, taikomas mažesniu šilumos režimu.
• Tai ne tiesiog atsitiktinis dviejų detalių sukibimas, nors netikėti šaltieji suvirinimai vis dėlto gali įvykti.
• Tai ne bendras visų beiskrinčių sujungimo metodų pavadinimas.

Šis skirtumas daro likusią temos dalį žymiai praktiškesnę. Kai kurie šaltieji suvirinimai yra labai naudingi. Kiti – rizikos veiksnys. Tikrasis raktas slypi patyje sąsajoje, kur oksidų sluoksniai dažniausiai trukdo sujungimui, o slėgis gali viską pakeisti.

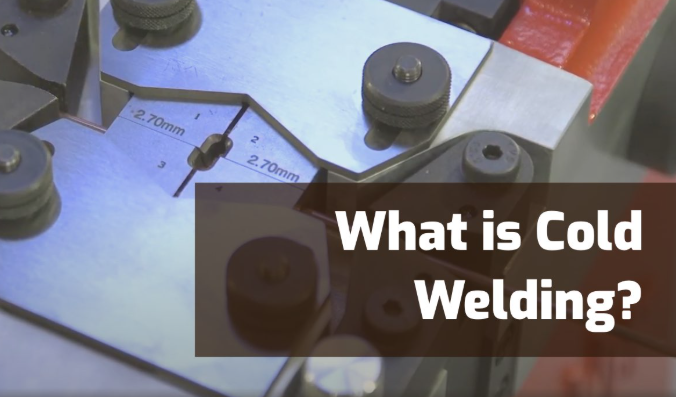

Kaip šaltasis suvirinimas veikia sąsajos lygyje

Dvi metalinės paviršiaus dalys akiai gali atrodyti lygios, tačiau mikroskopiniu lygiu jos yra nelygios ir dažniausiai dengiamos plonais oksidų plėvelėmis, tepalu ir kitomis priemaišomis. Todėl tikrasis atsakymas į kaip veikia šaltasis suvirinimas pradedamas nuo paviršiaus, o ne nuo kibirkšties ar liepsnos. TWI rekomendacijose šaltasis suvirinimas apibrėžiamas kaip kietosios būsenos procesas, kuriame jungtis sukuriamas ne ištirpinant, o veikiant slėgiu.

Kaip veikia šaltasis suvirinimas

Paprastaisiais žodžiais tariant, sėkmingas slėgio suvirinimas įvyksta tada, kai du labai švarūs, plastūs metalo paviršiai yra priversti taip arti vienas kito, kad atomai vienoje pusėje gali susijungti su atomais kitoje pusėje. Temperatūra čia nėra pagrindinis veiksnys. Svarbesni yra švaros laipsnis, plastinės savybės ir kontaktinės apkrovos, nes jos lemia, ar per jungtį galima sukurti tikrąjį metalinį ryšį.

1. Paviršiaus oksidai ir teršalai paprastai atskiria metalus.
2. Mechaninė valyma pašalina kuo daugiau to barjero.
3. Didelis slėgis išlygina paviršiaus nelygumus arba mikroskopinius iškilimus.
4. Plastinė deformacija atskleidžia naują metalą ir padidina tikrąjį kontaktinį plotą.
5. Kai pasiekiamas glaudus kontaktas, per sąsają gali susidaryti metaliniai ryšiai.

Kodėl oksidų sluoksniai trukdo šaltajam suvirinimui

Oksidų sluoksniai yra pagrindinė priežastis, kodėl dauguma atrodo švarių metalų nedelsiant nesilipsta vieni su kitais. TWI pažymi, kad šie plėvelės veikia kaip barjeras tarp metalo atomų ir neleidžia susidaryti ryšiams, kol sluoksnis nepašalinamas arba nepažeidžiamas. Dėl to taip pat sąsajos suvirinimas yra tokia paviršiaus jautri. Net mažiausia teršalų sluoksnio dėmė gali sustabdyti visą procesą.

Vakuumas dar labiau paverčia tai įdomiu. Kosmoso susijusiuose tyrimuose ir bandymuose, AAC pabrėžia, kad švarūs, lygūs metaliniai paviršiai vakuumo sąlygomis gali stipriai sukibti, nes kontaktinėje zonoje yra mažiau teršalų. Tai yra pagrindinė mokslo žinutė, leidžianti suprasti vakuumo šaltojo suvirinimo reiškinį ir kodėl netikėtas sukibimas tampa tikru pavojumi mažo teršalų kiekio aplinkoje.

Slėgis ir plastinė deformacija sąsajos vietoje

Slėgis veikia ne tik suspaudžiant dalis vieną prie kitos. Jis vietiniu būdu keičia paviršiaus formą, prasiveržia pro likusius plėvelės sluoksnius ir sukuria artimą kontaktą, kuris reikalingas jungčiai. Minkštesni ir lankstesni metalai reaguoja geriau, nes jie lengviau deformuojasi be įtrūkimų. Praktikoje vakuumo šaltojo suvirinimo yra tik kraštutinis to pačio įstatymo priminimas: kai sąsajos paviršius pakankamai švarus ir kontaktas pakankamai tikras, metalai gali sukibti netgi nuostabiai gerai. Būtent todėl gamykloje taip svarbu laikytis griežtos technologinės disciplinos paruošiant paviršius ir taikant jėgą.

Šaltojo suvirinimo procesas naudojant šaltojo suvirinimo įrenginį

Sąsajos mokslas tampa naudingas tik tada, kai dirbtuvė gali jį tiksliai pakartoti. Praktikoje sąmoningas šaltasis suvirinimas yra tvarkingas darbo eiliškumas, o ne paslaptingas sujungimas. Svarbūs švarūs paviršiai, tikslus išdėstymas, kontroliuojamas slėgis ir atidžios patikros. TWI rekomendacijose pabrėžiama oksidų pašalinimas ir didelis slėgis, o CruxWeld aprašo rankomis valdomus ir pneumatinius įrenginius, naudojamus laidams, juostoms ir strypams sujungti.

Paviršiaus paruošimas prieš šaltąjį suvirinimą

Čia nusprendžiama dauguma sėkmingų arba nesėkmingų rezultatų. Detalė gali atrodyti švari, tačiau vis tiek turėti tepalo, oksido ar kitų plėvelių, kurios trukdo sujungimui. Tikslas – atskleisti šviežią metalą ir išlaikyti jį atskleistą pakankamai ilgai, kad būtų galima sujungti.

1. Pasirinkite jungties formą ir medžiagos būklę, kuriuos procesas realiai gali apdoroti. Šaltasis suvirinimas veikia geriausiai, kai detalės yra plastinės ir kontaktinis plotas yra lygus.
2. Pirmiausia pašalinkite aliejų ir riebalus. Šis žingsnis yra svarbus, nes nešvaraus paviršiaus šukavimas gali užteršimą įstumti giliau į sąsają.
3. Pašalinkite arba pažeiskite oksidų sluoksnius naudodami patvirtintus mechaninius ar cheminius valymo metodus, pvz., degreasing (riebalų pašalinimą) ar vielos šepečiavimą.
4. Nupjaukite, išlyginkite ir suvirškite susijungiančius galus taip, kad kontaktiniai paviršiai susitiktų lygiai.
5. Dėklite paruoštus detalių gabalus į įrenginį atsargiai, kad būtų išvengta jų pakartotinio užteršimo prieš taikant slėgį.

Jėgos taikymas šaltuoju suvirinimu

Šaltojo suvirinimo įrenginys arba šaltojo suvirinimo įrankis – tai įrankis, kuris sujungia paruoštus paviršius kontroliuojama jėga. Jei kyla klausimas „kas yra šaltojo suvirinimo įrankis?“, trumpas atsakymas paprastas: tai presas ar rankinis įrankis, kuris išdėsto detales ir taiko slėgį, kad susidarytų kietosios būsenos jungtis. Mažoms laidų skersmenims įrenginys gali būti valdomas ranka. Didesnis šaltojo suvirinimo įrenginys gali naudoti pneumatinę ar elektropneuminę valdymo sistemą. Priklausomai nuo užduoties, įranga gali būti nuo rankinių vienetų iki fiksuotų presinio tipo sistemų ir didesnių gamybos įrenginių.

Operatorius deda dalis į šablonus, uždaro įrankius, taiko reikiamą slėgį ir palaiko kontaktą, kol sąsajos paviršius deformuojamas ir susijungia. Kai kuriose laidų sujungimo sistemose vietoj vieno spaudimo naudojami pakartotiniai deformavimo žingsniai, kad būtų pagerinta suvirinimo sritis.

Jungties kokybės patikrinimas po sujungimo

Kadangi akivaizdaus suvirinimo siūlės nėra, patikrinimas yra praktiškas ir sistemingas. Pradėkite nuo paprastų kontrolinių taškų, tada pereikite prie bet kokios produkto standarto reikalaujamos konkrečios užduoties patvirtinimo.

• Vizualinė vientisumas sujungtos vietos aplinkoje, be akivaizdaus plyšimo ar poslinkio
• Matmeninis pritaikymas po sujungimo, ypač ten, kur slėgis gali sumažinti skerspjūvio storį
• Teisingas laidų galų, strypų ar kitų sujungiamų detalių išdėstymas
• Bet kuri patvirtinta mechaninė ar elektrinė patikra, naudojama tam produktui

Gerai įvaldyta technika gali sukurti stiprų sujungimą, tačiau ji negali „išgelbėti“ netinkamo metalo. Kai kurie medžiagų tipai lengvai susijungia esant slėgiui. Kiti lieka pasipriešinamieji net puikiai paruošus paviršių.

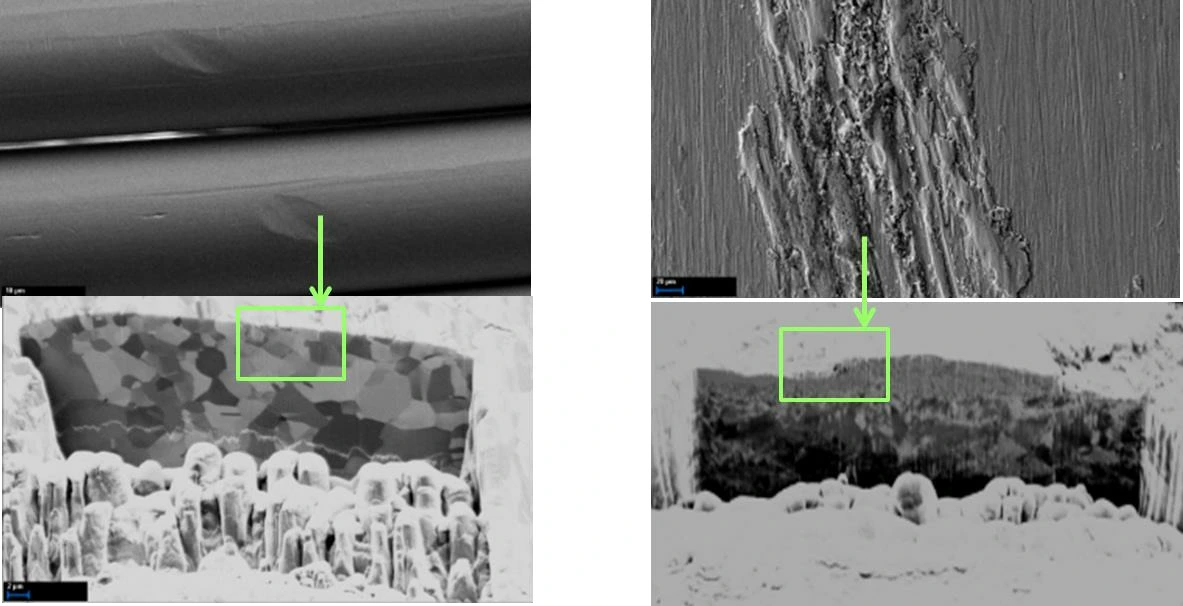

Geriausi metalai šaltajam suvirinimui pagal medžiagos tipą

Ne visi metalai, kuriuos galima suspausti kartu, yra realūs kandidatai. Medžiagos pasirinkimas lemia, kiek plastinės deformacijos galima pasiekti, kiek pasipriešinamą paviršiaus plėvelę galima pašalinti ir ar naujai atskleistas metalas gali likti pakankamai ilgai švarus, kad susidarytų jungtis. Rekomendacijos iš TWI ir Montavimas nurodo tą patį praktinį modelį: šis procesas palankesnis kovų metalams, lygioms kontaktinėms paviršiaus sritims ir tvarkingam paruošimui. Jis taip pat gali sujungti tiek panašias, tiek nesuporuotas kombinacijas, įskaitant varį su aliuminiu.

Geriausi metalai šaltajam suvirinimui

Bendrai geriausiai tinka minkštesni, labiau plastiniai metalai, kurie gali deformuotis slėgio poveikiu be įtrūkimų. TWI sąraše tarp dažniausiai šaltai suvirinamų medžiagų, ypač laidų sujungimo taikymuose, paminėti aliuminis, 70/30 vario ir cinko lydinys (vario-cinko bronzos rūšis), varis, auksas, niklis, sidabras, sidabro lydiniai ir cinkas. Lygūs, reguliarūs paviršiai taip pat padidina sėkmės tikimybę, nes padeda sukurti platus, glaudžias kontaktines zonas sąsajos vietoje, o ne izoliuotus aukštus taškus.

Tai nereiškia, kad kiekvienas iš sąraše pateiktų metalų yra lengvai suvirinamas. Tai reiškia, kad šios medžiagos buvo sėkmingai sujungtos, kai buvo tiksliai kontroliuojama oksidų pašalinimas, švarumas ir slėgis. Metalai, kurie pasipriešina deformacijai, turi sunkiai pašalinamus paviršiaus plėvelės sluoksnius arba yra stipriai užkietinti, yra žymiai mažiau bendradarbiaujantys.

Kodėl aliuminis ir kiti reaktyvūs metalai yra sudėtingi

Čia tema tampa subtili. Šaltasis aliuminio suvirinimas yra visiškai įmanomas, o TWI pažymi, kad šis procesas netgi gali būti naudingas kai kurioms aliuminio 2xxx ir 7xxx serijų taikymo srityms. Vis dėlto aliuminis yra labai jautrus oksidams. Sėkmingas šaltasis aliuminio suvirinimas pasiekiamas ne todėl, kad aliuminis automatiškai lengvai sujungiamas, o todėl, kad pašalinamas oksidų barjeras ir šviežios paviršiaus sritis greitai sujungiamos stipriu slėgiu.

Taip pat galite sutikti tą pačią temą pavadintą „aliuminio šaltuoju suvirinimu“ arba „šaltuoju aliuminio suvirinimu“. Formuluočių keitimas nekeičia inžinerinės problemos: reaktyvūs metalai greitai susiformuoja barjeriniais sluoksniais, todėl paruošimo kokybė svarbesnė nei vien tik medžiagos pavadinimas. TWI taip pat nurodo, kad metalai, turintys anglies, negali būti suvirinti šaltuoju būdu, todėl jie netinka šiai metodikai.

Medžiagų tinkamumo šaltajam suvirinimui matrica

Medžiaga gali atrodyti tinkama teoriniu požiūriu, tačiau praktikoje suformuoti silpną sujungimą. Likęs oksidas, netinkamas prigludimas ar nestabilus spaudimas gali panaikinti net pažadėjusią medžiagų kombinaciją, todėl nesėkmingų šaltojo suvirinimo bandymų atveju tyrimas dažniausiai vėl grįžta prie paviršiaus būklės analizės.

Kodėl šaltieji suvirinimai nepavyksta ir kaip juos išspręsti

Net jei metalas atrodo tinkamas teoriniu požiūriu, sujungimas vis tiek gali būti silpnas, nestabilus arba visiškai neįvykdytas. Realiojoje gamyboje šaltasis suvirinimas nepaprastai reikalauja tikslumo. „Manufacturing.net“ aiškiai pabrėžia: paruošimas yra taip pat svarbus kaip ir įrankio bei vamzdelio medžiagos pasirinkimas. Todėl nesėkmingi sujungimai dažnai susiję su paviršiaus būkle, medžiagos būkle arba kontaktinės kokybės trūkumu, o ne vien tik su pritaikyta jėga. Manufacturing.net aiškiai pabrėžia: paruošimas yra taip pat svarbus kaip ir įrankio bei vamzdelio medžiagos pasirinkimas. Todėl nesėkmingi sujungimai dažnai susiję su paviršiaus būkle, medžiagos būkle arba kontaktinės kokybės trūkumu, o ne vien tik su pritaikyta jėga.

Dažniausios šaltojo suvirinimo nesėkmės priežastys

• Likusios oksidų plėvelės ar purvas: užterštumas vamzdelio viduje ir išorinė oksidacija gali pažeisti sujungimą spaudimo taške.
• Nelygi arba pertraukta slėgio jėga: procesui reikia nuolatinės ir tolygios jėgos suspaudimo metu. Pertraukos gali sukelti netobulą ar nepatenkinamą atskyrimą.
• Vamzdelis per kietai: įrankis gali suspausti medžiagą, tačiau sujungimas visiškai nesusiformuoja arba neatiskyla.
• Vamzdelis per minkštas: suspaudus lieka labai plonas medžiagos tinklas vietoj švaraus atskyrimo.
• Įrankių užterštumas ar nusidėvėjimas: likęs metalas ant ritinėlių, šukos ar plokščios vietos gali sumažinti kontaktinio ryšio vientisumą ir sandarinimo našumą.

Kaip užterštumas ir pritaikymas veikia suvirinimą

Paviršiaus būklė yra svarbesnė, nei daugelis pradedančiųjų tikisi. Tas pats šaltojo suvirinimo trikčių šalinimo vadovas rekomenduoja naudoti ultragarsinį ar mechaninį valymą vietoj cheminio valymo prieš vakuumavimą, kad būtų pasiekti nuoseklesni jungiamieji mazgai. Jame taip pat rekomenduojama poliruoti išorinį paviršių, kad būtų pašalinta oksidacija, nes oksidų kristalai gali būti kietesni už vamzdelį ir gali pabloginti suvirinimo kokybę. Svarbus taip pat švarus įrankių būvis. Nedaug aliejaus gali sumažinti trintį ritinėliuose suspaudimo metu, tačiau likusį metalą tarp ciklų reikia nušluostyti, kad kitas suvirinimo mazgas būtų pradėtas su švariu kontaktu.

Viena trumpa žodžių formulavimo pastaba padeda išvengti painiavos. Kartais paieškos sistemos naudotojai ieško terminų, tokių kaip šaltasis kraštas , šaltasis krašto suvirinimas , šaltasis krašto suvirinimas , ar net šaltojo suvirinimo persidengimas praktikoje šaltojo suvirinimo persidengimas paprastai reiškia kitokį defektų aptarimą nei tikrieji kietosios būsenos šaltieji suvirinimo problemos, aptariamos šiame dokumente.

Problemos šalinimas: silpnos ar nestabilios jungtys

• Jei vamzdis neatplėšiamas: padidinkite žnyplių uždarymo jėgą tik įrankių gamintojo nustatytose saugos ribose, tada išnagrinėkite vamzdžio kietumą ir švarumą.
• Jei atplėšiamas, bet neprilaiko slėgio ar vakuumo: dar kartą išvalykite vamzdį, pabandykite kitą partiją arba naujus mėginius ir patikrinkite ritinėlius dėl ausčių ar skilimų.
• Jei lieka plonos plėvelės: nebandykite ją ištraukti judindami. Šaltinis įspėja, kad tai gali pakeisti grūdelių struktūrą ir sukelti nutekėjimus. Vietoj to pakeiskite vamzdį tinkamai paruoštu medžiagu.
• Jei rezultatai skiriasi nuo vieno bandymo iki kito: išlaikyti patikros metodą nuoseklų, ar tai reikštų helio nutekėjimo bandymą, mikroskopinį palyginimą arba nutekėjimo tikrinimą.

Kai valymas, slėgio kontrolė ir įrankių patikrinimai vis dar ne stabilizuoja rezultatų, problema gali būti visai ne operatoriaus klaida. Tai gali būti pirmasis požymis, kad medžiagos būklė ar jungimo metodas patys savaime netinka šiai užduočiai.

Šaltojo suvirinimo privalumai, ribojimai ir skirtumai nuo šaltojo deformavimo

Šioje proceso jautrumo paviršiaus būklei neturėtų būti pasirenkama tik todėl, kad jis skamba patogus. Šaltasis suvirinimas gali būti puikus tinkamoje nišoje, tačiau jis nėra universali šilumos pagrindu veikiančių jungimo metodų pakaita. Kompromisas aiškiai nurodytas TWI rekomendacijose: tas pats metodas, kuris išvengia šiluminės žalos, taip pat reikalauja švarios, be oksidų ir plastinės medžiagos bei palankios geometrijos.

Šaltojo suvirinimo privalumai

Privalumai

• Nėra šiluminės poveikio zonos, todėl išsaugomos pirminės pagrindinio metalo savybės.
• Nėra lydymo baseino, todėl nėra kietėjimo etapo ir nėra distorsijų, kurias sukelia didelis šilumos įvedimas.
• Naudinga kai kurioms nesuderinamų metalų kombinacijoms, kurias įprastu būdu suvirinti sunku.
• Ypač tinka tam tikriems laidžiems laidams, laidžiems ar tiksliesiems sąsajos elementams, kai svarbu mažas šiluminis poveikis.
• Gali būti švarus sujungimo būdas, kai paviršiaus paruošimas ir slėgio kontrolė yra tiksliai reguliuojama.

Apribojimai, turintys reikšmės gamyboje

Trūkumai

• Paviršiaus paruošimas yra sudėtingas. Net plona oksidų danga, aliejaus plėvelė ar rankų paliktos priemaišos gali užkirsti kelią sujungimui.
• Medžiagų suderinamumas ribotas. Pageidautini lankstūs metalai, o stipriai kietintos ar anglis turinčios medžiagos yra netinkamos kandidatės.
• Geometrija turi reikšmės. Plokščios, taisyklingos kontaktinės sritys sujungiamos daug lengviau nei netaisyklingos formos detalės ar storesnės dalys.
• Gamybos nuoseklumas gali būti sudėtingas, nes nedideliai švaros, išdėstymo ar jėgos pokyčiai gali pakeisti rezultatą.
• Didelėms, didelę apkrovą patiriančioms ar lengvai automatizuojamoms konstrukcijoms kitos sujungimo metodikos gali būti efektyvesnės.

Šaltasis suvirinimas turi būti trumpame sąraše, kai šilumos vengimas išsprendžia tikrąją inžinerinę problemą, o ne tada, kai tai tiesiog skamba paprasčiau.

Čia reikia pašalinti vieną dažnai pasitaikančią klaidą. Šaltasis suvirinimas nėra tas pats kas šaldus apdirbimas jei klausiate kas yra šaltasis deformavimas , tai reiškia metalo deformavimą žemiau jo rekristalizacijos temperatūros, kad būtų pakeista forma arba savybės, o ne sujungti atskirus elementus. Į šaltąjį metalo apdirbimą įeina šaltasis metalo apdirbimas ir platesnis metalų šaltasis formavimas kategorija. Paprasčiausiai tariant, šaltasis metalo deformavimas keičia formą, tuo tarpu šaltasis suvirinimas sukuria jungtį. Paklausti kitaip, kas yra šaltasis deformavimas ? Tai įtempimo kietėjimas, likęs po tos deformacijos.

Kada neverta naudoti šaltojo suvirinimo

• Nenaudokite jo, kai negalima visiškai išvalyti sujungiamų paviršių arba palaikyti juos be oksidų.
• Vengkite jo sudėtingos geometrijos detalioms, blogai pritaikytoms detalėms arba tokioms dalims, kurios negali priimti reikiamo slėgio.
• Nepanaudokite jo, kai medžiagų pora neturi pakankamos plastinės deformuojamumo savybės arba kai ji jau stipriai deformuota.
• Pasirinkite kitą metodą, kai didelio apimties gamybai reikia platesnių technologinių langų ir lengvesnio automatizavimo.
• Pasirinkite kitą metodą, kai konstrukcinės sąlygos, prieigos sąlygos ar kontrolės reikalavimai palankesni tvirtesniam sujungimo būdui.

Ribos tarp naudingos bešiluminės technologijos ir nepageidaujamo sukibimo reiškinio dar labiau susiaurėja labai švariose aplinkose. Vakuumo sąlygomis tas pats sąsajos elgesys, kuris padeda sąmoningai suformuoti jungtį, gali tapti patikimumo problema.

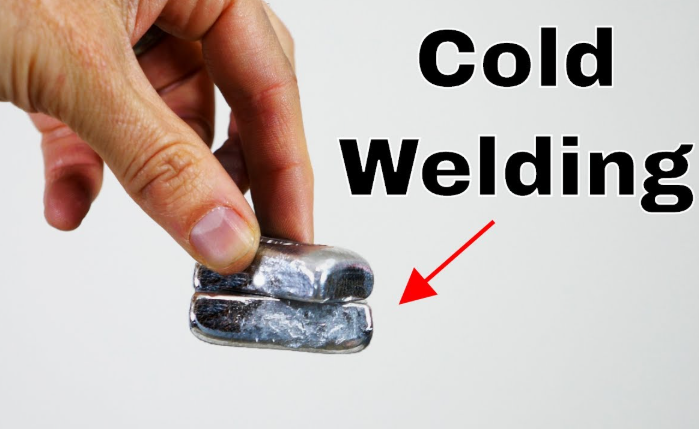

Šaltasis suvirinimas kosmose ir vakuumo rizika

Šaltasis suvirinimas tampa įdomesnis ir pavojingesnis, kai pašalinamas oras. Žemėje oksidų plėvelės ir užterštumas dažnai sustabdo šį procesą dar prieš susidarant jungčiai. Orbitoje ar kitose aukšto vakuumo sistemose šios kliūtys lengviau pašalinamos ir sunkiau atkuriamos. Todėl apie šaltąjį suvirinimą kosmose kalbama dviem labai skirtingais būdais: kaip apie galimą bešiluminį sujungimo metodą ir kaip apie patikimumo pavojų judančiai įrangai.

Šaltasis suvirinimas kosmose

Žmonės dažnai klausia: ar galima suvirinti kosmoso sąlygomis? Taip, tačiau kosmoso sąlygomis virinimas apima daug daugiau nei vien tik šaltąjį suvirinimą. Lydymo metodai taip pat buvo tiriami orbitinėms remontų ir surinkimo operacijoms. Šaltojo suvirinimo kosmoso sąlygomis ypatingumas yra tas, kad jis gali įvykti be degiklio ar lankinio iškrovos, jei švarios metalo paviršiai liečiasi tinkamu slėgiu. Nesenai paskelbto mokslinio tyrimo apžvalga paaiškina, kad vakuumas padeda išlaikyti neseniai atskleistus paviršius švarius, ribodamas oksidų atsinaujinimą, nors tikrai stipriam sujungimui vis tiek reikia slėgio ir plastinės deformacijos.

Kosmoso sąlygomis ta pati fizika, kuri daro šaltąjį suvirinimą naudingą remontui, taip pat gali daryti jį pavojingą mechanizmams, kurie iš pradžių nebuvo skirti sukibti.

Kodėl vakuumas padaro nenorimą sukibimą tikėtinesniu

Šaltuoju suvirinimu vakuumo sąlygomis švaresnės sąlyčio paviršių sritis padidina sukibimo tikimybę. AAC kosminio išbandymo apžvalga nustato metalo į metalą sąlyčio vietas kaip pagrindinę problemą prilaikymo ir atleidimo mechanizmuose, guoliuose, pavarų dantyse, suktuose laiduose ir galiniuose stabdžiuose. Problema ne ta, kad vakuumas pats savaime sukelia sukibimą. Problema ta, kad vakuumas pašalina vieną gamtos geriausių antilipimo barjerų.

• Apsaugos oksidai po naujo metalo atskleidimo nesiformuoja lengvai.
• Drebėjimas, smūgiai ir virpesiai gali pažeisti dangas ir nušluostyti paviršius iki švaraus metalo.
• Prarasti arba prastėję tepalai gali palikti pliką metalą tiesioginiame kontakte.
• Lygūs, didelėmis apkrovomis veikiami sąlyčio taškai padidina tikrąją sąlyčio plotą.

Šiame kontekste dažnai cituojama „Galileo“ aukštojo naudingumo antena. Abi NHSJS ir AAC aptaria šaltąjį suvirinimą sąlygotą sukibimą kaip tikėtiną to gedimo priežastį.

Gamybos procesas prieš kosminės technikos patikimumo riziką

Čia vakuumo suvirinimas reikalauja atidžios koncepcijos. Tikslingas sujungimas naudoja paruoštus paviršius, kontroliuojamą apkrovimą ir suplanuotą kontaktą. Kosminės technikos rizika yra priešinga: atsitiktinis kontaktas, pažeista paviršiaus apsauga ir judėjimas, kuris turėtų likti laisvas.

• Gamintojams: projektuokite sąsają, slėgį ir tikrinimą remdamiesi sąmoningai sukurtu ryšiu.
• Kosminėms technikoms patikimumui užtikrinti: naudokite dangas, kietuosius tepalus, medžiagų poravimą ir mechanizmų projektavimą, kad būtų išvengta netikėto kontakto.
• Žemės bandymams: prisiminkite, kad rankinės manipuliavimo ir paleidimo virpesiai gali pažeisti apsauginius sluoksnius dar prieš pradedant veikti vakuumo sąlygomis.

Taigi, kai žmonės kalba apie suvirinimą vakuumo sąlygomis, jie gali turėti omenyje naudingą kietosios būsenos procesą arba atsitiktinį kosminį šaltojo suvirinimo reiškinį, kuris sujungia dalis vieną su kita. Šis skirtumas yra svarbus, nes daugelis kitų sujungimo metodų, kurių pavadinimuose yra žodis „šaltasis“, visiškai nesutampa su šiuo procesu.

Šaltasis suvirinimas prieš lydymą, litavimą, TIG suvirinimą ir kt.

Žodis „šaltas“ sukelia daugiau painiavos, nei reikėtų. kontaktinį suvirinimą , kurį TWI apibūdina kaip kietosios būsenos procesą, naudojant slėgį su maža arba be šilumos. Kiti iš tikrųjų turi omenyje žemo šiluminio sąlyčio lankinį suvirinimą, pildomųjų medžiagų sujungimą ar net paprastus mechaninius sujungimus. Palyginus šiuos procesus šalia vienas kito, skirtumai tampa daug aiškesni.

Šaltasis suvirinimas prieš plynąjį suvirinimą

Šaltasis ir plynasis suvirinimai priklauso skirtingoms procesų šeimoms. Šaltuoju suvirinimu pagrindinės medžiagos lieka kietos ir sujungiamos slėgiu, kai sąlyčio paviršius pakankamai švarus. Plynajame suvirinime sujungimo sritis ištopynama, o vėliau sušaldoma į suvirintą jungtį. LUT apibūdina suvirinimą kaip dalių sujungimą naudojant didelę šilumą, slėgį ar abu veiksnius kartu, su lydymu sujungimo vietoje. Tai yra pagrindinė skirstomoji linija. Jei procesas sukuria tirpalinę suvirinimo vonelę, tai nėra tikrasis šaltasis suvirinimas. Tai yra pilnojo lydymo suvirinimo būdas, net jei šilumos įvedimas yra tiksliai kontroliuojamas.

Šaltasis suvirinimas prieš litavimą, braidymą ir spaustuvų sujungimą

Lietavimas ir varžytinimas užima vidurinę padėtį, kuri dažnai klaidina pradedantuosius. Šiuose procesuose pagrindinės metalinės medžiagos nešilinamos iki lydymosi temperatūros, tačiau vis tiek reikia šilumos ir lydomosios papildomosios medžiagos. UTI pažymi, kad lietavimas vyksta žemiau 450 °C (840 °F), o varžytinimas – aukščiau 450 °C (840 °F). Sujungimas su spaustuku yra vėl kitoks: tai mechaninis sujungimo būdas, kurio metu dalys laikomos kartu deformuojant, tačiau šiuo būdu neformuojamas toks pat metalurginis ryšys tarp šviežiai atskleistų pagrindinių metalų paviršių.

Jei paieškėte kas yra šaltasis lietavimas , saugiausias atsakymas yra paprastas: lietavimas yra žemo temperatūros papildomosios medžiagos procesas, o ne kambario temperatūroje vykstantis metalų sujungimas ir nešiltinamas suvirinimas.

Kur įeina šaltojo metalo pernašos ir TIG suvirinimo metodai

Čia pavadinimų naudojimas tampa ypač neaiškus. Šaltojo metalo pernaša ir šaltasis TIG suvirinimas gali kelti asociacijas su šiltinamu suvirinimu, tačiau tai vis tiek lankinio suvirinimo procesai. Šaltojo metalo pernašos suvirinimas yra kontroliuojamos MIG suvirinimo rūšies forma, skirta sumažinti šilumos įvedimą lyginant su įprastu perduodamu suvirinimu. Žemo šilumos TIG nustatymai taip pat remiasi tuo pačiu pagrindiniu principu: sumažinti šiluminį poveikį, o ne visiškai pašalinti šilumą iš sujungimo mechanizmo. Abiem atvejais elektrinė šiluma lieka procesui esminė, todėl tai nėra kietosios būsenos šaltieji suvirinimai.

Pavadinimai gali nukreipti jus teisinga kryptimi, tačiau jie nepasirenka suvirinimo proceso už jus. Tikrąją sprendimo priėmimo sąlygą lemia sujungiamų metalų pora, jungties forma, reikiamas stiprumas, kontrolės poreikiai ir gamybos našumas. Šiomis sąlygomis šaltasis suvirinimas kartais yra būtent tai, ko reikia. Daugelyje kitų darbų geriau tinka kitos sujungimo metodų grupės.

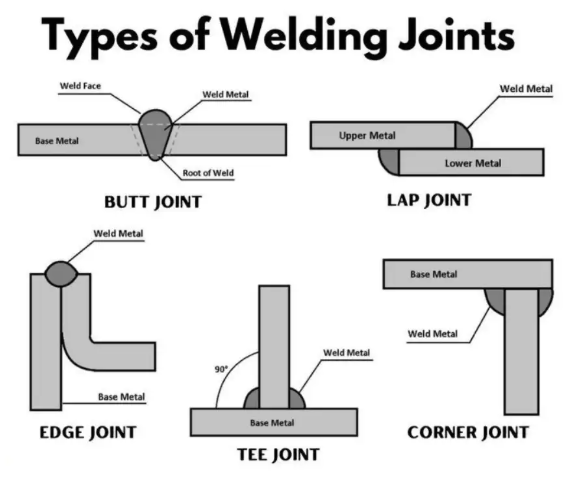

Šaltojo suvirinimo taikymas realiuose gamybos sprendimuose

Palyginamoji lentelė yra naudinga, tačiau tikrosios gamybos sprendimai priimami remiantis apkrova, nuokrypiu, ciklo trukme ir patikrinimu. Metaliniuose surinkimuose sujungimo metodas turi atitikti produkto reikalaujamą stiprumą, tikslumą ir aptarnavimą. Todėl tikrasis šaltasis suvirinimas išlieka specializuota parinktimi. Jis gali būti puikus labai švarioms, plastinėms sąsajoms. Daugelis gamybos detalių, ypač konstrukciniai automobilių surinkimai, priklauso kitai procesų grupei.

Šaltojo suvirinimo pasirinkimas tinkamam darbui

Naudokite šaltąjį suvirinimą tada, kai detalė naudingai naudoja bekaitinį sujungimą, minimalų šiluminį poveikį ir tiksliai kontroliuojamą slėgį sąsajos vietoje. Jei jūsų pirmasis inžinerinis klausimas yra kokia temperatūra įkaita suvirinys , ar kaip valdyti temperatūros suvirinimo poveikį, pvz., deformaciją ar perdegimą, greičiausiai vertinate lydymo procesą. metalų suvirinime pasirinkimas – geriausias metodas yra tas, kuris atitinka detalės faktines reikalavimus, o ne tas, kurio pavadinimas yra patraukliausias.

Klausimai, kuriuos reikėtų užduoti prieš pasirenkant sujungimo procesą

1. Kokie yra pagrindiniai metalai ir ar jie pakankamai plastūs kietosios būsenos sujungimui?
2. Ar susijungiančios paviršiaus dalys gali būti kruopščiai išvalytos ir išlaikytos laisvomis nuo oksidų ar rankų paliktų teršalų?
3. Ar sujungimo geometrija leidžia vienodą kontaktą ir pakankamą spaudimą?
4. Ar konstrukciniai reikalavimai yra nedideli, ar montuojama konstrukcija turės nešti didelius apkrovimus, vibraciją ar smūgio energiją?
5. Koks yra reikalaujamas gamybos našumas ir gamybos apimtis?
6. Kuriuo tikrinimo metodu bus nuolat tikrinama sujungimo kokybė?
7. Ar šiam darbui tikrai reikia šaltojo suvirinimo, ar realistiškesnis variantas būtų robotizuotas MIG, TIG, taškinis suvirinimas, varžtavimas ar hibridinė surinkimo technologija?

Fictiv pastebi, kad automobilių rėmai, variklio tvirtinimai ir smūgiui atsparios konstrukcijos dažnai kombinuoja suvirintus ir varžtuotus sujungimus stiprumo ir aptarnavimo patogumo sumetimais. Taigi, jei jūsų taikymo sritis apima virinamas šaltai valcuotas plienas laikikliai, rėmai arba važiuoklės elementai – praktiškas atsakymas dažnai yra patvirtintas šilumos pagrindu veikiantis gamybos procesas, o ne tikrasis šaltasis virinimas.

Kvalifikuoto virinimo partnerio paieška reikalaujantiems surinkimams

Didelėms gamybos apimtims ar saugos kritiniams komponentams tiekėjo gebėjimai yra tokio pat svarbos kaip ir pasirinktas procesas. Robotinė suvienodinimas plačiai naudojamas ten, kur būtina pakartojamumas, tvirtinimo įrenginių kontrolė ir sekama kokybė. Gebėjus partneris turėtų gebėti aptarti medžiagų suderinamumą, nuokrypių kontrolę, tikrinimo planavimą bei tai, ar šaltasis virinimas iš viso tinka tam tikram surinkimui.

• Reikia tikrojo šaltojo virinimo? Ieškokite įrodymų apie patirtį su plastinėmis metalinėmis medžiagomis ir paviršiaus kritiniais sujungimais.
• Reikia konstrukcinio surinkimo? Ieškokite patvirtinto robotizuoto virinimo, tvirtinimo įrenginių ir kokybės sistemų patirties.
• Išteklių pastaba: Shaoyi Metal Technology yra viena iš aktualios galimybių automobilių važiuoklių virinimui, kurioje naudojamos pažangios robotizuoto virinimo linijos ir IATF 16949 sertifikuota kokybės sistema plieno, aliuminio ir kitų metalų surinkimams.

Išmintingiausias sprendimas retai susijęs su įdomiausio proceso pasirinkimu. Jis susijęs su tuo, kurį detalė gali patikėti tarnyboje.

Šaltojo suvirinimo DUK

1. Kas yra šaltasis suvirinimas ir kas yra šaltasis suvirinys?

Šaltasis suvirinimas yra kietosios būsenos sujungimo metodas, kuriuo metalo paviršiai sujungiami naudojant slėgį po to, kai jie pakankamai išvalomi, kad būtų galima tiesioginis kontaktas. Šaltasis suvirinys – tai jungtis, sukurta šiuo procesu. Skirtingai nuo įprastų lankinio suvirinimo metodų, pagrindinio metalo nebereikia lydyti, todėl jungtis susidaro sąsajos vietoje, o ne per lydytosios suvirinimo vonelės.

2. Kaip veikia šaltasis suvirinimas be šilumos?

Dauguma metalų atskirta oksidų plėvelėmis, aliejumi ir mažomis paviršiaus nelygumais, todėl jie natūraliai nesujungiamasi liečiantis. Kai šie kliūčių sluoksniai pašalinami ir taikomas pakankamas jėgos poveikis, paviršiaus iškilimai deformuojasi, atsiveria šviežias metalas ir abi pusės yra stumiamos pakankamai arti viena kitos, kad įvyktų metalinė jungtis. Praktikoje svarbesnės nei aukšta temperatūra yra švaros, plastšumo ir slėgio sąlygos.

3. Kurie metalai gali būti sėkmingai šaltai suvirinti?

Šaltasis suvirinimas paprastai geriausiai veikia su plastšventais metalais, kurie gali deformuotis veikiami apkrovos, pvz., variu, aliuminiu, sidabru, aukso, nikliu, vario ir cinko lydiniais. Net ir tuo atveju sėkmė priklauso nuo paviršiaus paruošimo, nes reaktyvūs metalai, tokie kaip aliuminis, greitai susidaro oksidų sluoksnius, kurie trukdo sujungimui. Labai kieti, trapūs ar anglies turintys medžiagų dažnai yra netinkami šaltajam suvirinimui, todėl dažniausiai reikia pasirinkti kitą sujungimo metodą.

4. Kodėl šaltasis suvirinimas gali įvykti vakuumo ar kosmoso sąlygomis?

Vakuumas sumažina užterštumą ir oksidų sluoksnių atsinaujinimą, kurie paprastai neleidžia metalinėms detalėms sukibti. Jei apsauginiai dangalai nusidėvi ir švarus metalas liečiasi su kitu švariu metaliu slėgio poveikiu, nenorimi sukibimai tampa tikėtinesni. Todėl šaltasis suvirinimas yra svarbus aviacijos ir kosmonautikos srityse: jis gali būti naudingas kaip bešiluminis sujungimo principas, tačiau taip pat gali kelti patikimumo riziką judančiosioms detalėms ir išleidimo mechanizmams.

5. Kada reikėtų vengti šaltojo suvirinimo ir pasirinkti kitą suvirinimo procesą?

Šaltasis suvirinimas dažniausiai yra neteisingas pasirinkimas, kai paviršiai negali būti laikomi švarūs, jungties forma neleidžia taikyti vienodo slėgio arba surinkimas turi išlaikyti didelius konstrukcinius apkrovimus masinėje gamyboje. Daugelis automobilių laikiklių, rėmų ir korpuso detalių geriau tinka patvirtintiems robotizuotiems suvirinimo procesams, kurie užtikrina griežtesnį pakartojamumo ir kontrolės priežiūros valdymą. Tokiais atvejais praktiškiau dirbti su kvalifikuotu gamybos partneriu, tokiu kaip Shaoyi Metal Technology, nei bandyti sukurti tikrąjį šaltojo suvirinimo įrenginį.
