Plėvelės pavidalo plieno valdymo svirties gamybos procesas yra daugiapakopis pramoninis metodas, kurio pagrindą sudaro formavimas ir surinkimas. Jis prasideda aukštos tempties plieno lakštų parinkimu, kurie vėliau yra supjaunami ir presuojami į dvi simetriškas puses naudojant galingus štampavimo įrenginius. Šios pusės tiksliai suvirinamos taip sukuriant vieną tuščiavidurį, struktūriškai standų komponentą. Galutiniai etapai apima apsauginę dangą nuo korozijos ir įtvirtinimų montavimą, leidžiantį judėjimą automobilio pakabos sistemoje.

Plėvelės Pliko Plieno Gamybos Procesas: Išsamus Žingsnis po Žingsnio Apžvalga

Išspaudžiamos plieninės valdymo svirties gamyba yra tikslus ir labai techniškai sudėtingas procesas, sukurtas masinei gamybai, kurioje derinama stiprumą, svorį ir kainą. Dėl savo efektyvumo ir patikimos galutinio produkto veiklos šis metodas tapo pramonės standartu originaliųjų įrangos gamintojų (OEM) tarpe. Kiekvienas etapas – nuo žaliavų tvarkymo iki galutinės apžiūros – yra svarbus užtikrinant, kad komponentas išlaikytų reikalaujamą automobilio pakabos eksploatacijos sąlygų atsparumą. Šis procesas plokščią plieno lakštą paverčia sudėtinga trimate detalę, atsakinga už transporto priemonės stabilumą ir valdymą.

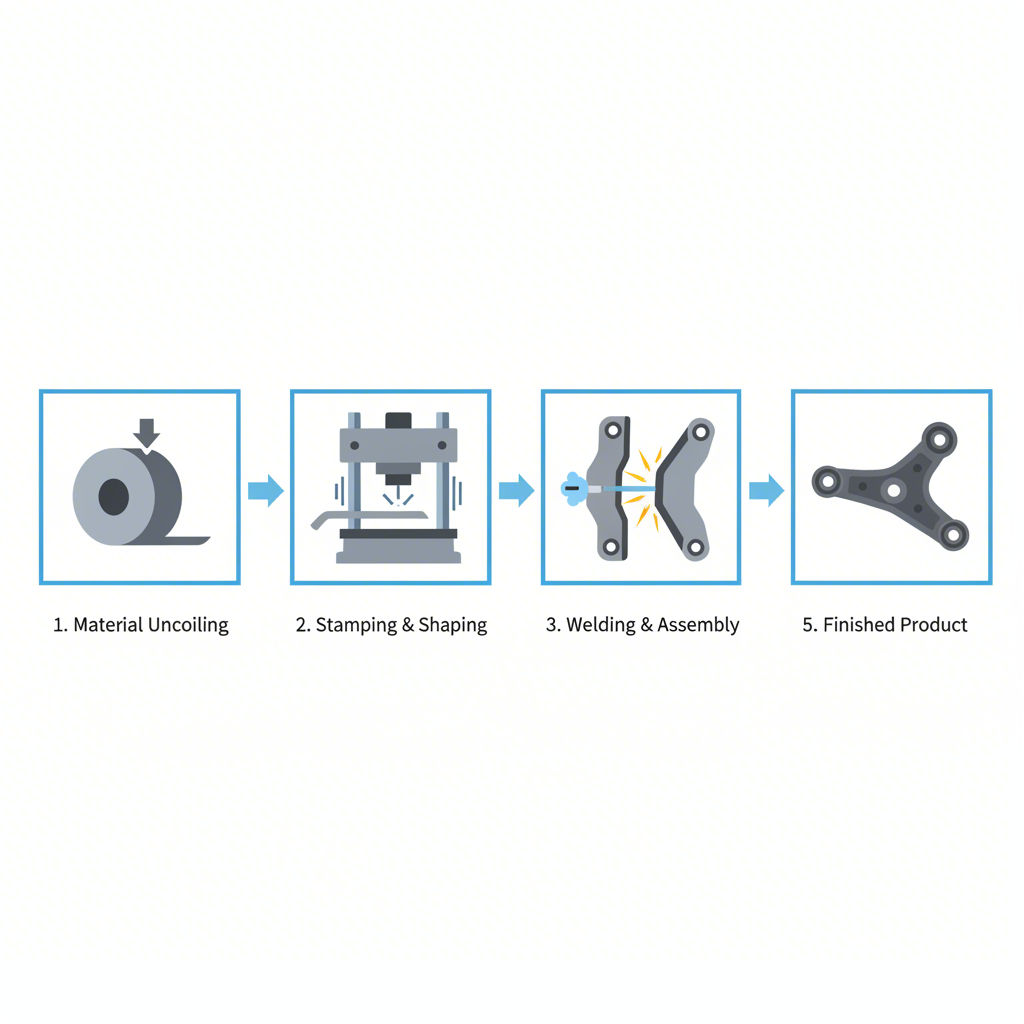

Visa gamybos seka gali būti suskirstyta į kelis pagrindinius etapus:

1. Medžiagos atranka ir paruošimas: Procesas prasideda didelėmis aukštos stiprybės plieno ritėmis. Šis medžiaga parenkama dėl jos puikios stiprumo ir svorio santykio bei ilgaamžiškumo. Pagal automobilių detalių gamintoją Carico, specifikacijos, tokios kaip juodoji geležies plokštė arba aukštos įtampos plokštė, parenkamos pagal tam tikrus konstrukcijos reikalavimus, įskaitant medžiagos kietumą ir storį. Plieną išvynioja, išlygina ir supjausto į tinkamo dydžio заготовки štampavimo presui.
2. Lakštinio metalo štampavimas: Paruošti plieno заготовки paduodami į didelius mechaninius arba hidraulinius štampavimo presus. Šios mašinos naudoja specialius kalibrus, kad išpjautų, sulankstytų ir suformuotų plokščią lakštą į vienos pusės valdymo strypo sudėtingą formą. Kaip aprašyta proceso patentas, atskiri strypo elementai išspaudžiami iš lakštų ir pažymimi į pageidaujamą formą. Tai kartojama, kad būtų sukurta antra atitinkanti pusė, rezultate susidarant dviem detalėms, kurios sudarys tuščiavidurę viršutinę ir apatinę strypo dalį.
3. Surinkimas ir robotinis suvirinimas: Abu išspaudžiamieji puslapiai tiksliai sureguliuojami naudojant specialius įrenginius ir tvirtinimo priemones. Robotizuotos virimo rankos tada atlieka keletą siūlių palei siūles, sujungdamos dvi dalis į vieną tuščiavidurę konstrukciją. Šis automatizuotas procesas užtikrina kiekvienos siūlės vientisumą ir stiprumą. Automobilių tiekėjams svarbu pasiekti tobulą tikslumą vieno etapo surinkimo metu, kad atitiktų Tier 1 kokybės standartus. Gamintojams, ieškantiems partnerių, turinčių patvirtintą šios srities ekspertizę, specializuotos įmonės kaip Shaoyi (Ningbo) Metal Technology Co., Ltd. siūlo pažangias automatizuotas patalpas ir IATF 16949 sertifikuotus procesus, užtikrindamos didelį tikslumą nuo prototipavimo iki masinės gamybos.
4. Galiausias apdirbimas ir apdengimas: Supuvus kartą, valdymo svirtis dažnai apdorojama siekiant padidinti jos ilgaamžiškumą ir atsparumą korozijai. Dažnai tai apima elektroforetinį dengimą (e-dengimą) arba milteliniu būdu dengiamą procesą, kuris taikomas tolygų apsauginį sluoksnį viso paviršiaus plotą. Šis apdailos etapas yra būtinas, kad būtų apsaugotas plienas nuo drėgmės, druskos ir kelio šiukšlių, kurios gali sukelti rūdijimą ir nusidėvėjimą per visą komponento tarnavimo laiką.
5. Įvorės ir rutulinio sąjungos montavimas: Paskutiniame gamybos etape guminių arba poliuretano įvorės yra presuojamos į tam tikrus angas svirties viduje. Šios įvorės yra sukimosi taškai, leidžiantys valdymo svirtiai judėti aukštyn ir žemyn kartu su pakaba. Priklausomai nuo konstrukcijos, taip pat gali būti sumontuota rutulinė sąjunga, kuri leidžia sukamąjį judesį ir sujungia valdymo svirtį su vairo sukimo velenėliu.

Medžiagų mokslas: kodėl aukštos stiprybės plienas yra pramonės standartas

Medžiagos pasirinkimas yra esminis bet kurio pakabos komponento veikimui ir saugumui. Spaudžiamoms svirtims OEM gamintojai jau seniai renkasi aukštos įtempimo plieną. Tai ne atsitiktinumas; tai atspindi kruopščiai apskaičiuotą pusiausvyrą tarp mechaninių savybių, gamybos galimybių ir ekonominio efektyvumo. Aukštos įtempimo plienas užtikrina būtiną stiprumą, kad išlaikytų didžiules jėgas, atsirandančias dėl pagreitėjimo, stabdymo ir posūkių, kartu būdamas pakankamai plastiškas, kad galėtų būti formuojamas spaudimo procese.

Didelės stiprybės plieno naudojimo privalumai yra reikšmingi. Pagrindinis pranašumas – aukštas atsparumas naudojant mažiau medžiagos, kas leidžia gaminti lengvesnius komponentus lyginant su tradiciniu minkštu plienu, neprarandant ilgaamžiškumo. Šis svorio sumažinimas prisideda prie geresnio kuro efektyvumo ir pagerina automobilio valdymą, sumažindamas nesuspensuotą masę. Be to, pačios gamybos procedūros keičia medžiagos savybes. Tyrimai rodo, kad tokios procedūros kaip presavimas ir suvirinimas sukelia mikrostruktūrinius pokyčius, kurie gali pakeisti plieno nuovargio atsparumą – svarbų veiksnį daliai, kuri patiria milijonus apkrovos ciklų. Ištęstų ferito ir perlitų grūdelių fibrinė mikrostruktūra, būdinga didelės stiprybės mažalegiruotiems (HSLA) plienams, yra pagrindinė jų patikimos veikos priežastis.

Nors presuotas plienas yra OEM standartas, kitose srityse, ypač rinkos vėliau pateiktoms detalėms ir sportinio našumo sektoriams, naudojamos ir kitos medžiagos. Kiekviena medžiaga turi unikalią kompromisų sistemą.

Technologijos ir įranga, naudojama procese

Išspaudžiamų plieninių svirtų gamyba yra pramoninio masto operacija, kuriai reikalinga didelė, specializuota įranga, kad būtų pasiekta reikiamą tikslumą ir apimtis. Didelės kapitalo investicijos į šią įrangą – pagrindinė priežastis, kodėl šis gamybos metodas labiausiai tinka masinei OEM gamybai. Galutinės detalės kokybė ir saugumas tiesiogiai priklauso nuo įrankių ir mašinų, naudojamų visame procese, tikslumo ir galimybių.

Keletas pagrindinių įrenginių yra būtini gamybos eigoje:

• Spaudimo presai: Tai yra formavimo proceso širdis. Šie presai, kurių galia siekia nuo šimtų iki tūkstančių tonų, naudoja didžiulę jėgą plieno заготовкам formuoti. Pažangios štampavimo linijos gali atlikti kelias formavimo ir pjaustymo operacijas vienu pralaidimu, ženkliai padidindamos efektyvumą.
• Robotizuotos suvirinimo kamerų: Kad kiekvienas valdymo svirtis būtų identiškas ir atitiktų griežtus stiprumo reikalavimus, naudojamos automatizuotos suvirinimo kameros. Šiose kamerose yra robotų rankos, suprogramuotos atlikti tiksliai nustatytus siūlus tam tikromis greičiais ir temperatūromis. Jos dažnai integruojamos su tvirtinimo įtaisais, kurie laiko išštampuotas dalis idealiai tinkamoje padėtyje, pašalinant žmogiškąją klaidą ir užtikrinančios pastovią kokybę.
• Lazeriniai pjovimo įrenginiai: Nors formos atlieka pagrindinį formavimą, automatiniai 2D lazeriniai pjovimo įrenginiai dažnai naudojami pradinėms заготовкам gaminti ar sudėtingesniems, mažo apimties gamybos ciklams. Kaip minėjo Carico Auto Parts , ši technologija siūlo lankstumą, sumažina poreikį brangiems individualiems formoms kiekvienai modifikacijai ir mažina medžiagų atliekas dėka optimizuotų kompiuterinių skaičiavimų.
• Pramoniniai dengimo ir kietinimo sistemos: Korozijos apsaugai svirtys praeina per automatizuotas apdorojimo linijas. Šios sistemos gali apimti cheminio valymo vonias, elektroforetinio nusodinimo (e-dengimo) baseinus, kuriuose elektrinis krūvis pritvirtina dažus prie metalo, bei didelius krosnis, kuriose kietinamas apsauginis denginys.

Šių sistemų integracija į vientisą gamybos liniją leidžia efektyviai ir patikimai kasmet gaminti milijonus svirtų. Įrangos tikslumas ir įrankių kokybė yra nepriekaištingi, kadangi jie tiesiogiai veikia transporto priemonės pakabos saugą ir našumą.

Dažniausiai užduodami klausimai

1. Koks yra geriausias metalas svirtims?

Daugumai standartinių lengvųjų automobilių aukštos stiprybės iškaltas plienas laikomas geriausiu visapusišku metalu dėl puikaus stiprumo, ilgaamžiškumo ir žemos kainos pusiausvyros. Jis yra standartinis daugumos originaliųjų įrangos gamintojų (OEM) pasirinkimas. Tačiau našumo ar prabangos taikymo srityse, kur svorio mažinimas yra svarbiausias prioritetas, o kaina mažiau rūpi, dažnai geresnis yra kalibruotas aliuminis. Individualiems, lenktynių ar bekelio naudojimo tikslams vamzdinis plienas siūlo didelį stiprumą ir dizaino lankstumą.

2. Kas yra valdymo šarnyro procesas?

Terminas „valdymo svirties procesas“ gali reikšti gamybą arba keitimą. Gamybos procesas, kaip išsamiai aprašyta šiame straipsnyje, apima plieno lakštų išspaudimą į dvi puses, jų suvirinimą į tuščiavidurę svirtį, apsauginio sluoksnio nanosimą ir amortizatorių įrengimą. Kita vertus, keitimo procesas yra mechaninis remontas, kuris apima transporto priemonės saugų pakėlimą, rato nuėmimą, senos valdymo svirties atjungimą nuo rėmo ir ratų stebulės, naujo komponento įrengimą bei ratų išlyginimą.
