Palaipsniui vykstančio štampavimo pagrindai be nereikalingų detalesnių paaiškinimų

Kas yra palaipsniui vykstantis metalo štampavimas?

Ar kada nors domėjotės, kaip gamintojai gali greitai pagaminti tūkstančius tiksliai suderintų, sudėtingų metalinių detalių? Būtent čia svarbų vaidmenį atlieka progresyvus metalo kalimo procesas šis procesas iš paprastos metalo juostos ritės sukuria galutines dalis, paduodamas ją per keletą kruopščiai suprojektuotų stotelių, kurių kiekviena atlieka tam tikrą operaciją. Rezultatas? Kiekvieno presavimo ėjimo metu gaunama nauja baigta detalė, pasiruošusi surinkimui ar tolesniam apdorojimui.

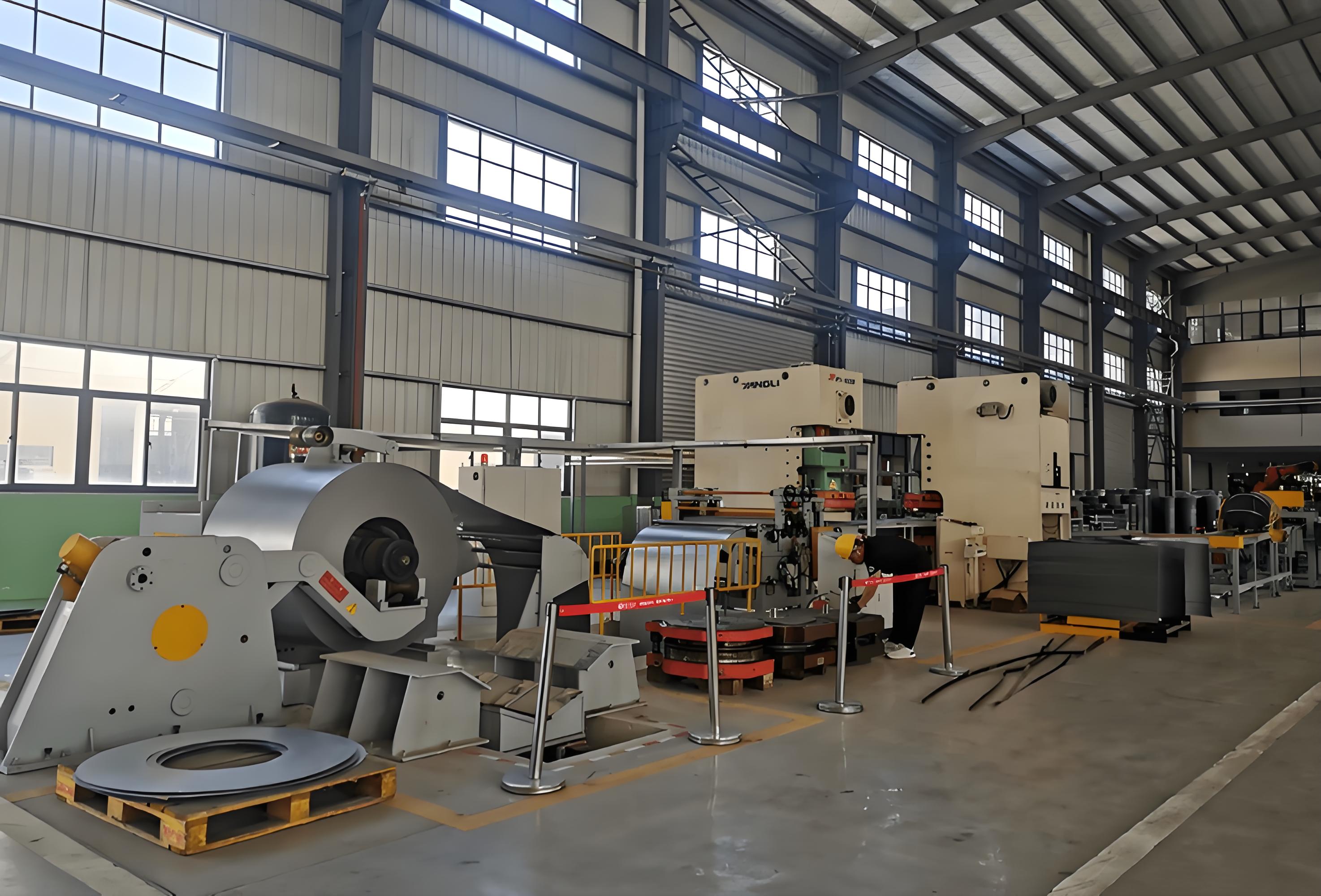

Kaip tai veikia: ritės pateikiamas juosta patenka į štampavimo pressą, nukreipiama į progresyvinis šablonas – specializuotą įrankį, turintį kelias darbo vietas. Kiekviena stotelė prideda ar formuoja elementą, pavyzdžiui, išspaudžia skylę, sulanksto liežuvėlį ar apkerta kraštą. Juosta juda tiksliais žingsniais dėka lygiavimo elementų, vadinamų pilota , užtikrinant pakartojamumą ir tikslumą. Kol juosta pasiekia paskutinę stotį, detalė jau yra baigta ir atskirta nuo juostos.

Kaip juosta juda per kelias stotis

Įsivaizduokite surinkimo liniją, bet metalo formavimui – kiekvienas žingsnis prideda vertės, o žaliava niekada neapaliejama linijos, kol ji nevirsta baigta detale. Štai paprastas proceso paaiškinimas:

• Ritės padavimas: Metalinė juosta išvyniojama ir išlyginama prieš patenkančią į presą.
• Lauko vietos nustatymas: Ankstesniais metu išmuštos skylės juostoje leidžia vedlams nukreipti ir užfiksuoti juostą kiekvienoje stotyje.
• Progresyvinės stotys: Kiekviena stotis atlieka unikalią operaciją – gręžimą, lenkimą, formavimą ar net sriegių pjaustymą, palaipsniui formuodama detalės bruožus.
• Detalės nešimas ir atpjovimas: Juosta juda pirmyn, perkeliant detalę per kiekvieną etapą, kol galutinė stotis atskiria pagamintą detalę nuo juostos.

Tai yra esmė progresyvus štampavimas : operacijos vyksta palei juostą, kai kiekviena stotis dirba darnoje. Terminas „progresyvus“ reiškia šį nuoseklų požymių formavimąsi – kiekvienas presavimo ėjimas judina juostą ir procesą toliau.

Kai progresyvus metodas pranašesnis už vieno smūgio metodus

Taigi, kodėl pasirinkti progresyvų metalo štampavimą vietoj kitų formos štampavime metodų? Štai greitas pagrindas, kurį galite naudoti:

• Vidutiniai–aukšti tiražai: Įrankių sąnaudos kompensuojamos dėl žemų vienos detalės sąnaudų didelėse gamybos serijose.
• Sudėtingos Geometrijos: Kelios savybės gali būti integruotos į vieną procesą, sumažinant poreikį antriniams apdirbimo etapams.
• Tikslus kartojamumas: Tiksli kiekvienos operacijos kontrolė užtikrina nuoseklius detalių matmenis, todėl tai idealu tokioms pramonės šakoms kaip automobilių ir elektronikos.
• Sumažintas rankinis tvarkymas: Juosta visą laiką lieka įformėje, todėl mažinamas reikalavimas įsikišti žmogui bei klaidų rizika.

Tačiau reikia atsižvelgti į kompromisus:

• Didesni pirminiai įrankių investicijos: Progresyvinės įformės projektavimas ir gamyba yra brangesnis nei vieno smūgio įformių.
• Reikalavimas išmintingo juostos išdėstymo: Efektyviam medžiagos panaudojimui ir patikimam detalės perkėlimui reikia kruopštaus planavimo.
• Geriausiai tinka mažesnėms detalėms: Didesnės ar nestandartinės formos detalės gali labiau tiktis perdavimo ar sudėtinių įformių metodams.

Progresyvinis metalo štampavimas užtikrina didelį efektyvumą ir nuoseklumą sudėtingiems, dideliais kiekiais gaminamiems detalių elementams – tačiau reikalauja strateginio požiūrio į įrankių paruošimą ir technologinio proceso planavimą.

Kaip progresyvinis štampavimas lyginasi su kitais štampavimo pavyzdžiais?

Naudinga suprasti, kur progresyvinis formos metalo štampavimas telpa tarp kitų stempimo pavyzdžiai :

• Progresyvinis formos metalo štampavimas: Keli veiksmai vienoje formoje; geriausiai tinka dideliais kiekiais gaminamoms, sudėtingoms, mažoms ar vidutinėms detalėms.
• Perdavimo įrenginio žymėjimas: Detalės anksti atskiriamos nuo juostos ir perkeliamos tarp stotelių – idealu didelėms, giliai ištrauktoms ar sudėtingoms detalėms.
• Kombinuotas formos štampavimas: Išpjovimas ir išgręžimas vienu smūgiu – efektyvu plokščioms, paprastoms detalėms, tačiau ribotas dėl sudėtingumo.

Tolstant šiuo vadovu, pamatysite, kaip tinkamas proceso pasirinkimas, įrankių strategija ir medžiagos atranka gali radikaliai paveikti sąnaudas, prastovas ir gaminio kokybę. Toliau nagrinėsime progresyvinės formos sandarą ir tai, kaip jos konstrukcija lemia jūsų rezultatus.

Kaip įranga lemia kokybę ir veikimo laiką

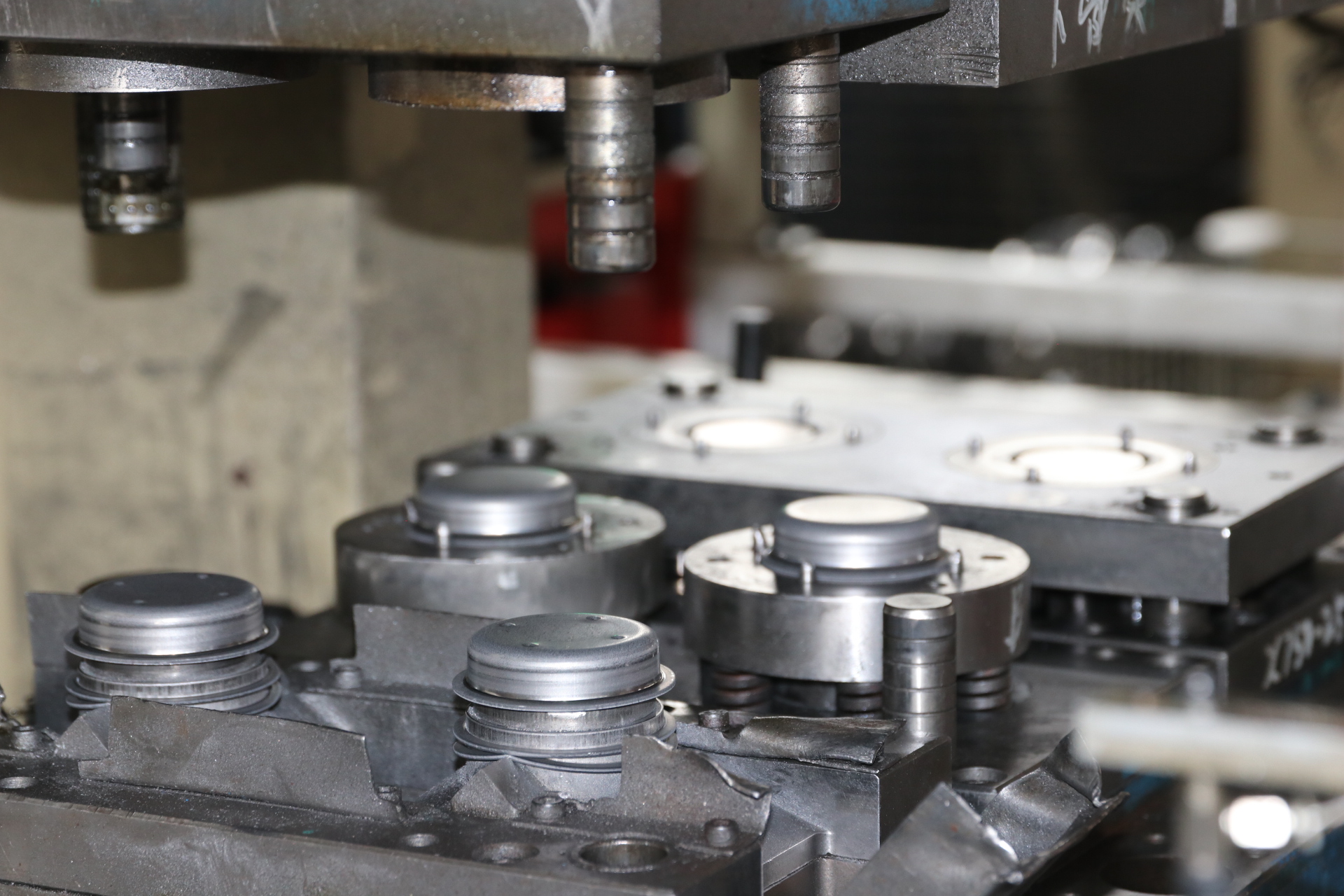

Progresyviojo išspaudimo įrenginyje: nuoseklumo pagrindai

Kai pažvelgiate po progresyviąja metalo štampavimo paviršiumi, pastebėsite, kad tikras kerėjimas vyksta viduje – prog die tai rūpestingai suprojektuota komponentų sistema, dirbanti darnoje. Skamba sudėtingai? Paanalizuokime. Kiekvienas formos elementas turi aiškų uždavinį, o jei vienas elementas nukrypsta, tai gali paveikti visą procesą, turėti poveikio kokybei, darbo laikui ir galiausiai – jūsų pelningumui.

Kiekviena iš jų komponentai progresyviam šablonui turi būti priežiūrima ir išlyginta, kad būtų kontroliuojamos kritinės ryšių tarp elementų priklausomybės – nuo stoties iki stoties bei detalės iki detalės. Pavyzdžiui, palaipsniui vykstantis išspaudimas ne tik formuoja savybes, bet ir užtikrina, kad kiekvienas veiksmas remtųsi ankstesniu, išlaikant mažus nuokrypius ir žemą defektų lygį (šaltinis) .

Juostos išdėstymas, pilotai ir nešėjai: nestabilumo neapdainuoti herojai

Ar jau buvote susidūrę, kad juosta nukrypsta ar detalės strigtuoja gaminant? Dažnai tai rodo nešėjo ar pilotų problemą. juostos Išdėstymas —kaip detalės išdėstomos medžiagoje—tiesiogiai veikia medžiagos išeigą, atliekų kiekį ir juostos stabilumą. Ankstyvas bendradarbiavimas dėl juostos dizaino gali atverti paprastesnius įrankius ir patikimesnę gamybą. Pilotai, išmušami į juostą, kiekviename etape įsikabina į atitinkamus skyles, taip fiksuodami juostą vietoje, o nešėjai ir vedliai palaiko juostos judėjimą per įrankį. Jei šie kalno formočių komponentai yra nepaisomi, reikia tikėtis daugiau prastovų ir didesnio atliekų kiekio.

Teisingo presavimo preso pasirinkimas: galios suderinimas su procesu

Teisingo pasirinkimo presavimo presas yra tokia pat svarbi kaip ir pats įrankis. Tačiau kaip žinoti, ko ieškoti? Pradėkite nuo šių pagrindinių dalykų:

• Tonos: Turi atitikti jėgą, reikalingą visiems formos veiksmams, įskaitant storžiausias ar kietžaliais medžiagas.
• Eiga ir uždarimo aukštis: Presas turi tilpti formos atvirą ir uždarytą aukštį, taip pat užtikrinti pakankamą eigos ilgį visiems formavimo veiksmams.
• Padavimo tikslumas: Nuolatinis ir tikslus juostos pastūmimas užtikrina, kad kiekvienas etapas būtų idealiai išlygintas, sumažinant tolerancijų kaupimąsi.
• Greitis ir veikimo laikas: Didelės apimties darbams progresyvinis štampavimo presas su automatinio padavimo sistema ir patikimomis techninės priežiūros funkcijomis yra būtinas, kad būtų išvengta brangių pertraukų.

Presai būna mechaniniai, hidrauliniai ir servovaldiniai – kiekvienas tinkamas skirtingoms detalių geometrijoms ir gamybos reikalavimams. Mechaniniai presai dažnai renkami progresyvinėms formoms, kurios dirba dideliais greičiais su paprastesnėmis detalėmis, o servovaldiniai ir hidrauliniai modeliai siūlo didesnę lankstumą sudėtingesniems formavimams.

Sąrankos patvirtinimas: jūsų receptas pirmojo paleidimo sėkmei

1. Įspauskite ir išlygiuokite įrankį presuose naudodami kotą ir tvirtinimo sistemą.
2. Patikrinkite juostos padavimo išlygiavimą ir, jei reikia, sureguliuokite nukreipiamuosius elementus.
3. Išbandykite bandomojo elemento užfiksavimą kiekviename etape tiksliai progresuojant.
4. Patikrinkite išstūmimo plokštės veikimą ir detalių išmetimą.
5. Patvirtinkite jutiklių funkcionalumą (jei yra), kad galėtumėte aptikti netinkamą padavimą ar užstrigimus.
6. Pagaminkite pirmąją detalę ir patikrinkite visas charakteristikas prieš pradedant gamybą.

Teisinga įrankio konstrukcijos, juostos atramos ir preso parinkimo kombinacija sukuria sąlygas efektyviai, pakartotinai gamybai – bei sumažina bėdas ateityje.

Suprasdami savo progresyvaus įrankio ir preso sistemos sandarą, ne tik galėsite greičiau nustatyti problemas, bet ir priimti protingesnius sprendimus projektuojant ir kurdami pasiūlymus. Toliau parodysime, kaip pasirinkti tinkamiausią štampavimo procesą jūsų unikaliai detalei – derindami apimtis, sudėtingumą ir ekonomiškumą.

Proceso parinkimas, kuris atlaiko griežtą vertinimą

Sprendimo veiksniai: tūris, sudėtingumas, nuokrypis ir medžiaga

Kai susiduriate su nauju detalių projektavimu, klausimas nėra tik „Ar galime ją išspausdinti?“, bet „Koks protingiausias būdas ją išspausdinti?“ Atsakymas priklauso nuo kelių praktinių veiksnių: metinio gamybos apimties, savybių sudėtingumo, tolerancijos reikalavimų, pageidaujamos krašto kokybės, detalės dydžio ir storio bei medžiagos formuojamumo. Paanalizuokime, kaip šie veiksniai įtakoja jūsų proceso pasirinkimą – kad galėtumėte priimti sprendimus, kurie atlaikytų tiek techninių peržiūrų, tiek biudžeto posėdžius.

Kada pasirinkti progresyvų štampavimą

The progresyvios formavimo procesas yra standartinis variantas didelės apimties, pakartotinėms detalėms, reikalaujančioms keleto formavimo ir pjaustymo operacijų. Įsivaizduokite, kad jums reikia tūkstančių (ar milijonų) mažų ar vidutinio dydžio komponentų, kiekvieno su keletu savybių – skylių, lenkimų, iškilumų – viskas griežtai kontroliuojama. Su pažangus štampavimo procesas , kai juosta juda pirmyn, kiekviena mirgalio stotis atlieka skirtingą operaciją, užtikrindama, kad elementai formuojami tikslia seka. Šis metodas yra idealus, kai:

• Metiniai apimtys yra vidutinės iki didelės, todėl pradinės įrankių sąnaudos yra vertos to.
• Detalės turi kelis elementus, kurie sąveikauja arba reikalauja griežtų padėties tolerancijų.
• Reikalinga nuolatinė krašto kokybė ir minimalūs liekaniniai iškilimai, nes elementai gaminami kontroliuojamomis sąlygomis.
• Medžiaga tinka progresyviniam maitinimui – paprastai tai plokščios заготовкės su geromis formavimo savybėmis.

Progresyvinis mirgaliavimas puikiai tinka elektriniams jungtuvams, automobilių tvirtinimo detalėms ir elektroninėms apsaugoms – detalėms, kurioms būtina tikslumas tarp elementų ir pakartojamumas.

Apsvarstykite perkėlimo (transfer) arba sudėtinio mirgalio taikymą, kai...

Ne visos detalės telpa aiškiai į progresyvinio mirgalio modelį. Kartais dizainas ar gamybos reikalavimai nurodo pervadinis kalnojimas arba sudėtinio šablono tempimas kaip geresnes parinktis. Štai kaip tai galima atskirti:

Trumpai tariant, perkėlimo presavimo štampavimas yra jūsų pasirinkimas, kai detalė per didelė, per gili ar per sudėtinga, kad būtų nešama juosta – pagalvokite apie giliai ištrauktus korpusus ar automobilių konstrukcines dalis. Sudėtinio šablono tempimas tinka geriausiai plokščioms plokštelėms, tarpikliams arba bet kuriai daliai, kur blankavimas ir gręžimas gali būti atliekami vienu presavimo ėmimu.

• Pasirinkite perkėlimo formos štampavimą, jei:
• Detalė turi aukštus ištraukimus ar gilias formas
• Elementai negali būti nešami per juostą
• Orientacija ar padėties keitimas tarp stotelių yra kritiškai svarbūs
• Detalės dydis viršija tipiškus progresyvinių išspaudų apribojimus
• Pasirinkite kombinuotą išspaudą, jei:
• Detalė yra plokščia, dauguma savybių pasiekiamos vienu smūgiu
• Reikalingi trumpi serijai arba prototipai
• Medžiagos naudojimas yra aukščiausios svarbos

Procesų kompromisų santrauka

Teisingas išspaudimo procesas subalansuoja detalės sudėtingumą, gamybos apimtį ir reikiamus tolerancijas – progresyviniai išspaudai didelėms serijoms su keliais elementais; perkėlimo išspaudai – didelėms ar sudėtingoms formoms; kombinuoti išspaudai – paprastiems, plokštiems komponentams. Suderinkite savo pasirinkimą su šiomis sąlygomis prieš prašant kainos pasiūlymų ar įsipareigojant dėl įrankių.

Suprasdami kiekvieno proceso stipriąsias ir silpnąsias puses bei skirtumus stamagų tipai – galite pasirinkti ekonomiškiausią ir patikimiausią sprendimą savo taikymui. Toliau: pamatykite, kaip medžiagos ir storio pasirinkimas dar labiau gali paveikti įrankių konstrukciją, proceso parinkimą ir kainą.

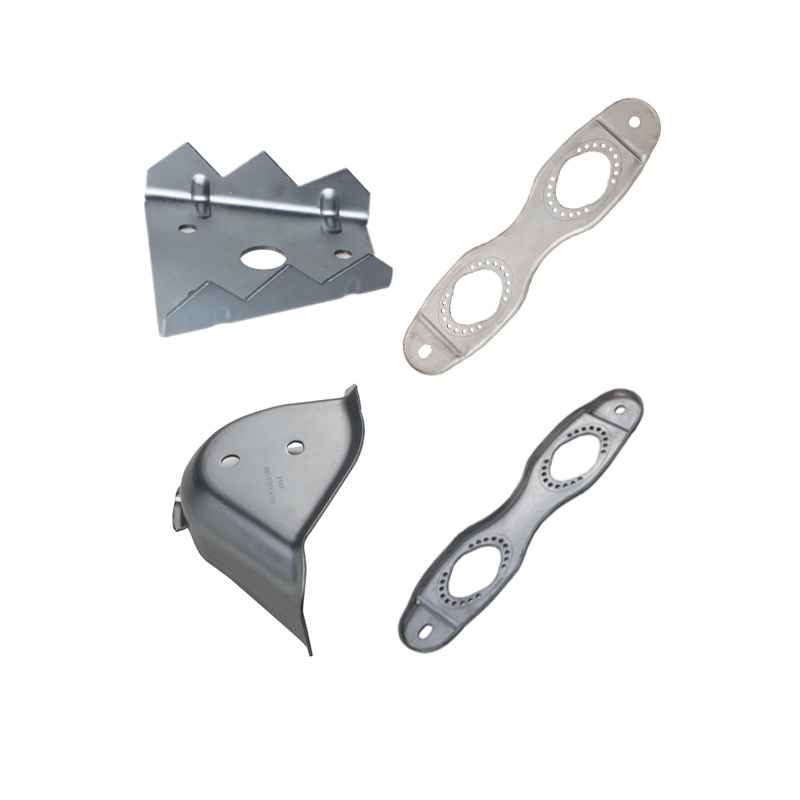

Medžiagos ir storio pasirinkimai, kurie lemia rezultatus

Medžiagos ir storio įtaka mirai gyvavimo laikui ir tiksliam atitikimui

Planuodami progresyvią metalo štampavimo operaciją, ar svarstėte, kaip tinkama medžiaga ir storis gali padidinti arba sumažinti įrankių biudžetą bei detalės kokybę? Pasirinkimas tarp aliuminio, vario, plieno arba vario lydinio nėra tik kaina – tai lemia, kaip veiks jūsų metalinis kalimo formas veikimas, kiek ilgai tarnaus ir kokios savybės iš tikrųjų yra įmanomos.

Štai ką pastebėsite: kietesni, storesni metalai (pvz., aukštos stiprybės plienai) sukelia didesnę apkrovą mirai, padidina skardos gręžtuvų dėvėjimąsi ir reikalauja tikslesnių tarpų bei patvaresnių plokščiosios metalo formos konstrukcijų. Minkštesnės negeležiniai variantai – tokie kaip aliuminis ar varis – formuojasi lengviau, tačiau gali palikti žymes arba sukelti prikibimą, ypač be tinkamo paviršiaus apdorojimo ar tepimo. Kiekvienas pasirinkimas turi kompromisus kainos, įrankių gyvavimo laiko ir pasiekiamų nuokrypių atžvilgiu.

Tekstinis metodas lydiniui ir storio nustatymui

Nežinote, ar pasirinktas lydinys ar skardos storis tinka? Štai paprasta atrankos sistema medžiagai įvertinti prieš priimant galutinį sprendimą dėl progresyvus metalo kalimo procesas išdėstymas:

• Nurodykite lydinį ir sukietinimą: Pavyzdžiui, 5052-H32 aliuminis arba C110 varis. Tiksli rūšis daro įtaką formuojamumui ir tamprumui.
• Patvirtinkite reikiamą storio diapazoną: Dauguma aliuminio štampavimo įrankių ir plokščiosios metalo formos procesai apdoroja nuo 0,5 mm iki 3 mm, kai kuriuos net iki 6 mm. Storesni skardos storiui reikia didesnės jėgos ir gali sumažėti įrankių tarnavimo laikas.
• Patikrinkite minimalų skylės ir storio santykį: Aliuminio lydiniams skylių skersmuo turi būti ne mažesnis už 1x medžiagos storį, kad nebūtų plyšimų; vario ir vario lydiniams rekomenduojamas panašus ar šiek tiek didesnis santykis.
• Nustatykite minimalius lenkimo spindulius: Aliuminio ir nerūdijančio plieno lenkimo spindulys turi būti ne mažesnis kaip 1x storis; mažo anglies kiekio plienui dažnai pakanka 0,5x storio. Per mažas lenkimo spindulys gali sukelti įtrūkimus arba didelį atšokimą.
• Nustatykite kokybę lemiančius nuorodinius taškus: Nustatykite savybes, kurios lemia surinkimo tikslumą ar funkcionalumą, kad galėtumėte riboti tolerancijas ten, kur jos svarbiausios.

Sudėtingoms medžiagoms ar storiams – pavyzdžiui, giliems ištraukimams iš nerūdijančio plieno ar labai plonų aliuminio štampuotų detalių formavimui – verta atlikti ankstyvus bandymus arba bandinių testus. Tai padeda patvirtinti kraštų kokybę ir atšokimą dar nepasidarbstant pilnos aparatūros.

Krašto kokybė ir formavimo niuansai

Apsauginės krašto kokybė svarbi ne tik išvaizdai. Ji turi įtakos surinkimui, funkcijai ir tolesniam apdirbimui. Minkštesni metalai, tokie kaip varis ir aliuminis, su tinkamu įmovos tarpeliu gali duoti švarius kraštus, tačiau jei tarpeliai per maži arba skardapjūvis pasidaro blausus, jie linkę sudaryti užlaidas arba perkelti medžiagą. Kietesnėms medžiagoms reikia aštresnių ir patvaresnių įrankių, o įrankių tarnavimo laiką galima pailginti naudojant antrinį apdorojimą ar dengiant paviršius. (šaltinis) .

Formavimo elgsenos labai skiriasi. aliuminio štampavimo procesas puikiai tinka lengvosioms, korozijai atsparioms detalėms, tačiau atsižvelkite į galimybę, kad gali kibti ar pažeisti paviršių – tinkamas tepimas ir įmovų dangos gali padėti. Varinė progresyvinė žymėjimo spaustuvė yra idealus sprendimas elektriniams jungtuvams dėl vario didelio plastiškumo ir laidumo, tačiau pats varis yra minkštas, todėl, jei procese nepakankamai palaikomas, gali nesunkiai deformuotis.

• Visada atsižvelkite į užlaidos kryptį – ar ji turi reikšmės surinkimui ar funkcijai?
• Nurodykite pluošto kryptį lenkiamoms detalėms, kad būtų sumažinta įtrūkimų rizika.
• Suplanuokite nešlio ir tinklelio dizainą, kad užtikrintumėte detalės stabilumą, ypač mažoms ar sudėtingoms savybėms.

Teisinga medžiagos, storio ir apgalvoto dizaino kombinacija gali sumažinti įrankių nusidėvėjimą, pagerinti detalės kokybę ir atverti naujas galimybes palaipsniui metalo štampavime.

Pasiruošę optimizuoti savo medžiagų ir technologijos pasirinkimą? Toliau išanalizuosime, kaip įrankių sąnaudos ir ekonomika susijusi su jūsų dizaino ir medžiagų sprendimais – padėsime jums protingiau investuoti į savo kitą projektą.

Įrankių ekonomika praktiškai komandoms

Supraskite pagrindinius sąnaudų veiksnius palaipsniui štampavimo įrankių gamyboje

Kai planuojate palaipsniui metalo štampavimo projektą, vienas pirmųjų klausimų, į kuriuos reikės atsakyti: kiek tikrai kainuos įrankiai ir kokie veiksniai lemia šią kainą? Skamba bauginamai? Išskaidykime tai į dalis, kad galėtumėte drąsiai pristatyti savo kitą pasiūlymą ar projekto peržiūrą.

• Detalės sudėtingumas ir stotelių skaičius: Remiantis pramonės patirtimi, kiekviena papildoma stotis žymiai padidins formos kainą, o padidėjimas gali būti nuo 8 % iki 12 % arba net daugiau, priklausomai nuo stoties sudėtingumo. Sudėtingoms detalėms su lenkimais, iškilumais arba kalavijavimu reikia sudėtingesnių kalno įrankis ir tikslaus apdirbimo.
• Medžiagos tipas ir storis: Kietesnės ar storesnės medžiagos reikalauja stipresnių, patvaresnių įrankių, dėl ko didėja tiek pradinė kaina, tiek nuolatinės priežiūros išlaidos.
• Tikslūs komponentai ir savybės: Mažos tolerancijos, formoje atliekamas gręžimas arba nestandartiniai detalių nešėjai padidina inžinerinius ir apdirbimo laikus.
• Jutiklių montavimas ir automatizacija: Jutikliai, kurie aptinka netinkamą padavimą ar užsikimšimą, apsaugo jūsų formą, tačiau padidina pradines investicijas.
• Bandymai ir prototipavimas: Vienkartės inžinerinės paslaugos (NRE) ir pirmųjų detalių paleidimai yra būtini našumui sureguliuoti, o šios išlaidos yra visuminės investicijos dalis.
• Individualizavimas: Naudojant paruoštas komponentes galima sumažinti iki 15–25 %, o visiškai individualūs formos įrankiai – ypač iš pirmaujančių šablonų gamintojai turi didesnę kainą, tačiau užtikrina pritaikytą našumą.

Įrankių sąnaudas paversti į vieno gaminio poveikį: Amortizacijos sistema

Ar kada nors domėjotės, kaip tą didelę pradinę įrankių kainą paversti prasminga reikšme savo komandai ar finansų partneriams? Štai žingsnis po žingsnio metodas, kaip tai padaryti konkretu:

1. Nustatykite bendrą progresyvaus išspaudimo įrankių investiciją: Tai apima projektavimą, gamybą, bandomąjį paleidimą ir bet kokias NRE ar prototipų kūrimo sąnaudas.
2. Įvertinkite visą numatomą gamybos apimtį: Kiek detalių šis įrankis pagamins per visą jo naudingo tarnavimo laiką? (Daugiaserių projektams tai gali būti šimtai tūkstančių ar net milijonai.)
3. Nustatykite amortizacijos laikotarpį: Suderinkite sąnaudų paskirstymą su prognozuojama gamybos apimtimi – dažnai vieneri metai arba jūsų programos trukmė.
4. Įvertinkite numatomą techninę priežiūrą ir aštrinimą: Planuokite metinį prižiūrėjimą 5–10 % nuo pradinės formos kainos. Pavyzdžiui, jei jūsų forma kainuoja 50 000 JAV dolerių, skirkite 2 500–5 000 JAV dolerių per metus techninei priežiūrai ir aštrinimui.
5. Apskaičiuokite įrankio kainą vienam gaminio vienetui: Bendrą sumą (įskaitant techninę priežiūrą) padalykite iš gaminių skaičiaus, planuojamo amortizacijos laikotarpiu.

Štai kaip tai praktikoje gali atrodyti:

• Bendros įrangos investicijos: 50 000 JAV dolerių
• Metinė techninė priežiūra (5 %): 2 500 JAV dolerių
• Numatoma metinė gamyba: 200 000 detalių
• Amortizuota įrankių kaina vienai daliai: (50 000 + 2 500) / 200 000 = 0,2625 JAV dolerio už detalę

Šis metodas suteikia aiškų būdą lyginti tiekėjus ar pagrįsti investicijas į progresyvią įrangą didelės apimties užsakymams.

Įvestys, kurioms suinteresuotosios šalys turi sutarti

Prieš patvirtindami įrankių kainą ar pradėdami projektą, įsitikinkite, kad jūsų komanda vieninga dėl šių svarbiausių veiksnių:

Konstrukcijos pasirinkimai, kurie sumažina įrankių išlaidas

• Supaprastinkite detalės geometriją: Keičiant kvadratinius skylius į apvalius arba sujungiant funkcijas, galima sumažinti stotelių skaičių ir formavimo įrankio sudėtingumą.
• Naudokite standartines formavimo įrankių rinktis ir komponentus: Jie yra greitesni ir pigesni tiekiami bei priežiūrai.
• Palenkite netinkamas tikslumo ribas: Tikslumo ribas taikykite tik ten, kur jos svarbios funkcijai ar surinkimui.
• Optimizuokite juostos išdėstymą: Geresnis dėstymas reiškia mažiau atliekų ir mažesnius kampus.
• Panaudokite apimtį: Didesni gamybos ciklai padeda išlyginti įrankių sąnaudas.

Prisiminkite, kad tokios funkcijos kaip gręžimas kamente, kalibravimas ar specialūs dangalai gali pakeisti tiek kapitalines, tiek vienetinės gamybos sąnaudas, todėl svarbiausia jas įvertinti atsižvelgiant į savo prioritetus ir biudžetą.

Visada atskirkite kapitalines įrankių sąnaudas nuo vieneto kainos lyginant tiekėjų pasiūlymus – jų maišymas gali paslėpti tikrą ilgalaikę vertę ir sukelti prastus aprūpinimo sprendimus.

Aiškiai suprasdami progresyviųjų kampų gamintojų kainodaros logiką ir tinkamai amortizuodami, būsite geriau pasiruošę priimti protingesnius, duomenimis paremtus sprendimus savo kitam progresyvaus metalo štampavimo projektui. Toliau panagrinėsime kokybės kontrolės strategijas, kurios užtikrina, kad jūsų investicija sklandžiai veiktų detalė po detalės.

Kokybės kontrolė, prevencijuojanti vėlesnes problemas

Nustatykite GD&T ir tolerancijas štampuotoms detalėms

Kai projektuojate progresyvus metalo kalimo procesas , ar jums kada nors buvo sunku nuspręsti, kurie bruožai tikrai reikalauja siaurų tolerancijų? Ar galvojote, kaip sudaryti apžiūros planą taip, kad nereikėtų sekti kiekvienu mikronu, bet vis tiek gautumėte patikimus, pakartojamus detalių matmenis? Panagrinėkime praktinį, inžinieriui pritaikytą kokybės užtikrinimo metodą, kurį galite pritaikyti savo kitame projekte.

Pirma, nustatykite siauriausias tolerancijas ir GD&T reikalavimus tiems elementams, kurie lemia surinkimą ar funkcionalumą – pagalvokite apie atstumus nuo skylės iki krašto, lenkimų iki skylės vietą ir kritinius formos aukščius. Funkcionalumui nekritiniai elementai gali turėti laisvesnes ribas, kas sumažina sąnaudas ir padaro tikslus formuotuvas patvaresnius. Įsivaizduokite tvirtinimo plokštelę, kuriai reikia vienos montavimo skylės, kad ji atitiktų jungiamą detalę: šios skylės padėčiai ir dydžiui taikomos griežtos specifikacijos, o dekoratyvinėms išpjovoms ar nesujungiamausiems kraštams galima taikyti lankstesnius reikalavimus.

Norėdami užtikrinti nuoseklumą, pasirinkite atskaitos taškus, kurie atspindi palaipsniui vykstantį proceso eigą. Pavyzdžiui, naudokite anksčiau juostoje išverstą skylę kaip pagrindinį atskaitos tašką, o vėliau visus kitus elementus nurodykite nuo tos vietos. Šis požiūris padeda kontroliuoti tolerancijų kaupimąsi ir pasinaudoja progresyviojo tempimo formuoklių dizainas .

SPC pradžios taškai ir atrankos planai

Norite aptikti problemas dar iki jų sukeltų atmetimą ar perdarbą? Statistinis proceso valdymas (SPC) yra jūsų draugas. Pradėkite paprastai: stebėkite kelias kritines matmenų charakteristikas – pavyzdžiui, skylės skersmenį ar formuoto aukščio reikšmes – imant detalių pavyzdžius iš kiekvienos gamybos partijos. Jei pastebite tam tikrą tendenciją (pavyzdžiui, matmuo slenka link viršutinės ribos), galite įsikišti dar iki detalių parametrai išeis už nustatytų ribų.

Nors kai kurios pramonės šakos nurodo minimalų Cpk (proceso gebingumo indeksą), svarbiausia – stebėti tendencijas ir greitai reaguoti. Daugumai palaipsniui vykdomų tikslumo metalinių presuotų detalių , pradėkite nuo gebėjimo tyrimų svarbiausiems matmenims, tada koreguokite atrankos dažnį, kai procesas stabilizuojasi. Pradinėse serijose gali prireikti tikrinti kiekvieną 10-tą detalę; augant pasitikėjimui procesu, galima tikrinti rečiau, koncentruojantis į tolesnes rizikos vietas. Tai atitinka patikrintas praktikas automobilių ir medicinos štampavime, kur realaus laiko grįžtamasis ryšys ir formose esantys jutikliai padeda aptikti problemas, kol jos nespalijo.

Palaipsnio štampavimo atrankinės apžiūros kontrolinis sąrašas

Žemiau pateikiamas greitas patikros sąrašas, kurį galite pritaikyti savo procesui:

• Patikrinkite juostos padavimo tinkamumą ir judėjimą kiekviename etape
• Patikrinkite kamščio kryptį ir aukštį visuose išpjovos kraštuose
• Patikrinkite skylių kokybę ir vietą atsižvelgiant į nuorodas
• Išmatuokite lenkimo kampus ir formuotus aukščius
• Įvertinkite plokštumą ir sukimosi laipsnį
• Ieškokite paviršiaus žymių, įbrėžimų ar įdubimų
• Įsitikinkite, kad pakuotė apsaugo trapias savybes per vežimą

Nuosekli matavimo bazės kontrolė visose stotyse yra pakartojamumo pagrindas progresyvaus štampavimo formų projektavime – savo tikrinimo planą tvirtinkite prie šių bazių, kad pasiektumėte geriausių rezultatų.

Tikrinimo dažnio suderinimas su proceso rizika

Kaip dažnai turėtumėte tikrinti? Atsakymas priklauso nuo jūsų proceso stabilumo ir defektų rizikos. Naujiems darbams ar po formos techninio aptarnavimo didinkite atrankos dažnį, kol įsitikinsite proceso valdymu. Kaupdami duomenis ir stebėdami stabilias tendencijas, galite saugiai mažinti tikrinimo intervalus, sutelkdami dėmesį į matmenis ar savybes, kurios anksčiau kito.

Nepamirškite pirmojo modelio patvirtinimo vertės. Prieš leidžiant naują detalę į gamybą, patikrinkite visas kritines savybes pagal technologinę kortą ir kontrolės planą. Ši praktika, paplitusi tikslus formuotas ir pažymėjimas taikymuose, padeda anksti aptikti problemas ir nustato standartą tolesnėms gamybos serijoms.

Vedantis šiais kokybės kontrolės metodais, Jūs sumažinsite problemų atsiradimą vėlesniuose etapuose, sumažinsite brangius darbus iš naujo ir užtikrinsite, kad Jūsų progresyviojo tempimo formuoklių dizainas teikia nuolat aukštos kokybės detalių partijas – po kiekvieno paleidimo. Toliau nagrinėsime gedimų šalinimo ir techninio aptarnavimo taktikas, kurios padės išlaikyti linijų veikimą ir apsaugoti Jūsų investiciją.

Gedimų šalinimas ir techninis aptarnavimas, kurie palaiko linijų veikimą

Dažniausi sugedimų tipai ir jų priežastys progresyviojoje metalo štampavimo technologijoje

Kai Jūsų štampavimo linija netikėtai pradeda gaminti broką arba sustoja per procesą, ką pirmiausia tikrinote? Skamba pažįstamai? Jūs nesate vienintelis. Problemos diagnozavimas progresyviame metalo štampavime reikalauja sisteminio požiūrio, o ne spėliojimų. Panagrinėkime dažniausius sugedimų tipus ir jų šaknines priežastis, kad galėtumėte greitai reaguoti ir grąžinti liniją į darbą.

• Kraštų nuskilimai ant detalių: Dažnai rodo pasenusius ženklavimo formos sulaidymai ar netinkamą kalibrą. Per dideli nuskilimai taip pat gali signalizuoti įrankių netaikymą ar susidėvėjusias formos dalis.
• Plyšę ar įtrūkusius kraštus: Įprastai atsiranda dėl nepakankamo tarpelio, pernelyg agresyvaus formavimo arba netinkamo medžiagos plokštumo. Kartais plyšiai atsiranda tada, kai medžiaga nėra tinkamai išlyginta prieš patenkdama į formavimo presą, arba kai matricos uždarymo aukštis nustatytas neteisingai.
• Netinkamai išdėstyti elementai: Jei skylių ar formų padėtis yra neteisinga, patikrinkite pilotinių elementų įsikibimą ir juostinio padavimo tikslumą. Padavimo sistemos ar pilotinių elementų sinchronizavimo problemos formavimo preso matricoje gali sukelti kaupiamąsias klaidas visose stotyse.
• Raukšlėjimas ar deformacija: Per maža laikiklio jėga, nepakankama medžiagos atrama arba progresyvaus metalo šiaudų šalinimo sistemos problemos gali prisidėti prie raukšlėjimos, kas, jei nebus ištaisyta, gali sukelti plyšimus.
• Užstrigimai ir šiaudų laikymo problemos: Netinkamas šiukšlių valdymas – pavyzdžiui, šiaudų neišmetimas ar progresyvus metalo šiukšlių kaupimasis – gali sukelti užstrigimus ar net pažeisti matricą bei preso dalis.

Priežasčių nustatymas štampavime retai susijęs su vienintele kaltininke. Kaip pastebi ekspertai, svarbu ištirti visus proceso kintamuosius – medžiagą, įrankių sureguliavimą, tepimą, preso nustatymus ir padavimo lygiagretumą – o ne remtis tik ankstesne patirtimi (šaltinis) .

Koreguojamosios priemonės: aštrinimas, keitimas ir proceso koregavimai

Kai pastebite problemą, koks yra geriausias sprendimas? Štai greitas palyginimas, kuris padės Jums apsispręsti:

• Aštrinimas prieš smeigtukų keitimą

  • Šlifavimas
    • Pliusai: Greita, ekonomiška priemonė, pratęsianti įrankio tarnavimo laiką dėl nedidelio nusidėvėjimo.
    • Minusai: Laikinas sprendimas, jei smeigtukas stipriai nusidėvėjęs ar pažeistas.
  • Smeigtukų keitimas
    • Pliusai: Atkuria pradinę įrankio geometriją, idealus giliam nusidėvėjimui ar atšokimams.
    • Minusai: Brangesnis ir reikalauja sustabdymo diegimui.

• Jutiklių įdiegimas prieš padavimo greičio mažinimą

  • Jutiklių pridėjimas
    • Pliusai: Anksti aptinka netinkamą padavimą, strigtis ir trūkstamas dalis; apsaugo įrankį nuo pažeidimų.
    • Minusai: Išlaidos dėl įrangos ir integracijos pradžioje.
  • Padavimo greičio sumažinimas
    • Pliusai: Sumažina strigties ir netinkamo padavimo riziką, ypač vykstant problemų šalinimui.
    • Minusai: Mažina našumą ir gali nespręsti pagrindinių problemų.

Kiti koreguojantys veiksnių yra dievo tarpelio reguliavimas, stotelių pridėjimas ar perkėlimas sudėtingoms savybėms, nešėjų palaikymas juostai stabilizuoti arba tepimo gerinimas. Kiekvienas pasirinkimas priklauso nuo jūsų konkrečios priežasties ir gamybos tikslų.

Techninės priežiūros praktikos, išlaikančios gebėjimus

Svarstate, kaip išvengti netikėtos sustojimo? Reguliari, prevencinė techninė priežiūra – jūsų geriausia apsauga. Štai praktinis režimas, kaip prižiūrėti savo įrankius ir štampos preso dalis puikiame būklėje:

1. Vaizdinis inspekcija: Po kiekvieno paleidimo patikrinkite įspaudų detalių ir skylių suveržimo komponentus, ar nėra įtrūkimų, dėvėjimosi ar pažeidimų.
2. Skylių suveržimo ir įspaudų būklė: Išmatuokite dėvėjimąsi, pagal porebį peraštrinkite arba pakeiskite, kad būtų išvengta burkulių ir matmenų pokyčių.
3. Fastener torques tikrinimas: Įsitikinkite, kad visi tvirtinimo varžtai ir sukabintuvai yra sandariai priveržti, kad būtų išvengta poslinkio veikimo metu.
4. Jutiklių funkcionalumas: Išbandykite visus jutiklius, ar tinkamai reaguoja į netinkamą padavimą, užsikimšimą ar trūkstamas dalis. Pažeistas vienetas nedelsiant pakeiskite.
5. Šiukšlių ir gabalėlių šalinimas: Patikrinkite, ar palaipsniui formuojamos metalo šiukšlės efektyviai šalinamos ir ar gabalėlių sulaikymo sistemos veikia tinkamai.
6. Riebalavimas: Įsitikinkite, kad visi tepimo taškai aktyvūs ir paduoda tinkamą kiekį, kad būtų sumažintas nusidėvėjimas.
7. Lygiavimo patikros: Periodiškai tikrinkite, ar įrėžas tinkamai išlygintas su įrėžo spaustuvės uždarosios aukščio ir padavimo sistemos parametrais. Netinkamas išlyginimas gali pagreitinti nusidėvėjimą pilotams ir kitoms įrėžo detalėms.

Detalių techninės priežiūros ir remonto įrašų vedimas padeda numatyti būsimus poreikius ir planuoti atsargines dalis ar pakeitimus, mažinant brangias prastovas.

Pirmojo gaminio sėkmės paruošimo patvirtinimas

Prieš pradėdami naują seriją, išsamus paruošimo patikrinimas padeda aptikti problemas, kol jos nevirsta didelėmis problemomis. Štai trumpas kontrolinis sąrašas:

• Patikrinkite įrėžo uždarymo aukštį ir preso apkrovos nustatymus įrėžo spaustuvėje
• Tikrinkite juostos padavimo išlyginimą ir žingsnį
• Užtikrinkite, kad pilotai tiksliai įsiterptų kiekviename etape
• Patikrinkite, ar šiukšlių ir gabalėlių šalinimo sistemos yra išvalytos ir veikia
• Išbandykite jutiklių reakciją į netinkamus padavimus ir užkimšimus
• Paleiskite pirmojo gaminio detalę ir patikrinkite visus bruožus, kad atitiktų reikalavimus

Maži, reguliarūs įsikišimai – tokiu kaip aštrinimas, valymas ir derinimo patikros – padeda išvengti nenuspėtų prastovų ir pailgina progresyvaus metalo štampavimo formų tarnavimo laiką.

Išmokę problemų diagnostiką ir techninį aptarnavimą, jūs užtikrinsite, kad linijos veiktų be pertraukų, apsaugosite įrankių investicijas ir išlaikysite aukštą kokybę. Toliau jums parodysime, kaip pasirinkti patikimą automobilių štampavimo partnerį, kuris galėtų palaikyti jūsų progresyvaus štampavimo poreikius.

Kas svarbiausia progresyviai štampuojamoms detalėms

Ko ieškoti renkantis automobilių štampavimo partnerį

Kai reikia progresyviai štampuotų automobilių detalių, atitinkančių siaurus tolerancijos ribojimus ir sudėtingus terminus, kaip pasirinkti tinkamą tiekėją? Įsivaizduokite naujos transporto priemonės modelio pristatymą – jūsų štampavimo partnerio ekspertizė gali skirti skirtumą tarp beklaidžio gamybos proceso ir brangių delsimų. Štai kaip saugiai įvertinti tiekėjus savo kitam automobilių štampavimo procesui:

• Kokybės sertifikatai: Ieškokite IATF 16949 arba ISO 9001:2015. Tai užtikrina patikimą procesų valdymą ir sekamumą – būtinus saugos kritiniams komponentams.
• Gamybai pritaikyto dizaino (DFM) bendradarbiavimas: Ar jūsų partneris gali aktyviai siūlyti dizaino patobulinimus, kad sumažintų sąnaudas, supaprastintų progresyvinius štampavimo įrankius ar pagerintų išeigą?
• Medžiagos lankstumas: Ar jie apdoroja aukštos stiprybės plienus, aliuminį ir kitas automobilių lydinių medžiagas?
• Nuolatinis prototipų gamybos pereinamasis etapas į masinę gamybą: Ar jie gali padidinti gamybą nuo kelių bandomųjų detalių iki milijonų komponentų nesumažindami kokybės ar pristatymo laiko?
• Į formą integruota technologija: Patirtis su integrine sriegiavimo sistema, jutikliais ir proceso stebėjimu padeda efektyvesnes ir protingesnes gamybos eiga.
• Darbo rezultatai ir pristatymai: Laiku atliktų pristatymų rodikliai ir žemos defektų normos yra būtini automobilių programoms.

Svarbūs gebėjimai pažangiai štampuoti automobilių dalis

Ne visi tiekėjai yra vienodi. Geriausi partneriai sujungia techninį gilumą, gamybos mastą ir įsipareigojimą inovacijoms. Kad galėtumėte palyginti, pateikiama išsami lentelė su pagrindiniais tiekėjų atributais, susijusiais su pažangiais štampavimo įrankiais ir automobilių štampavimo įrankiais:

Palygindami prisiminkite: tiekėjo tinkamumas priklauso nuo jūsų detalės geometrijos, tolerancijų ir apimties poreikių. Visada patikrinkite teiginius technine apklausa ir bandymų gamyba.

Tiekėjų vertinimo kontrolinis sąrašas automobilių metalo štampavimo procesui

Pasiruošę įvertinti savo trumpąjį sąrašą? Štai pirkėjui paruoštas kontrolinis sąrašas, kuris padės jūsų auditui arba užklausos (RFQ) procesui dėl OEM progresyvaus štampavimo ir progresyviai štampuotų automobilių detalių:

• Patikrinkite IATF 16949 ar ISO 9001 sertifikatą
• Prašykite DFM atsiliepimo apie jūsų detalės brėžinį ir progresyvaus štampavimo įrankių išdėstymą
• Peržiūrėkite medžiagų galimybes – ypač AHSS ir aliuminiui
• Įvertinkite greitos prototipavimo ir mastelio didinimo gebą
• Ištirkite įformos technologijos patirtį (gręžimas, jutikliai, vaizdo sistemos)
• Patikrinkite laiku pristatymo ir defektų rodiklius (prašykite PPM duomenų)
• Apsilankykite gamyklų patalpose arba paprašykite technologinių procesų vaizdo įrašų skaidrumui užtikrinti
• Patvirtinkite inžinerinę palaikymo teikimą proceso optimizavimui ir gedimų šalinimui
• Paprašykite atsiliepimų iš automobilių OEM arba Tier 1 klientų

Teisingas automobilių presavimo partneris siūlo daugiau nei tik pajėgumus – jis suteikia techninį bendradarbiavimą, patikimus kokybės valdymo sistemas ir patvirtintą patirtį progresyviaisiais presavimo formomis, užtikrinančiomis nuoseklius rezultatus nuo prototipo iki masinės gamybos

Turėdami šiuos kriterijus ir įrankius, būsite gerai pasiruošę patikimam ir kompetentingam partneriui parinkti savo kitam automobilių metalo presavimo procesui. Toliau pateiksime žingsnis po žingsnio veiksmų planą, kuris padės perkelti jūsų projektą nuo koncepcijos iki gamybos – kartu su ištekliais, kurie padės jums pradėti

Veiksmų planas ir ištekliai, skirti judėti pirmyn progresyviame presavime ir apdirbime

Penkių žingsnių planas: nuo koncepcijos iki didelių serijų presavimo

Pasiekti efektyvią, pakartojamą gamybą naudojant progresyvų metalo štampavimą nebūtinai turi būti sudėtinga. Įsivaizduokite, kad ant stalo turite naują detalę – nuo ko pradėti? Štai paprastas, veiksmingas kelias, kurį komandos gali sekti, kad perkeltų koncepciją į gamybai paruoštas metalo štampavimo dalis:

1. Suderinti reikalavimus: Surinkite visas funkcines, matmenines ir našumo charakteristikas, reikalingas jūsų daliai. Paaiškinkite, kurios savybės yra kritinės, o kur galima palengvinti tolerancijas. Tai sukuria pagrindą patvariam progresyvios šabloninės forma dizainas.
2. DFM peržiūrai kartu su štampavimo partneriu: Ankstyvai bendradarbiaukite su tiekėju, kad peržiūrėtumėte gamybos galimybes. Pateikite 2D/3D modelius ir aptarkite galimas supaprastinimo galimybes ar medžiagos alternatyvas. Teisingi DFM atsiliepimai gali sumažinti stotelių skaičių, mažinti įrankių sąnaudas ir net pailginti formos tarnavimo laiką.
3. Medžiagos ir storio patvirtinimas: Kartu su partneriu patvirtinkite geriausią lydinį ir storį jūsų išspaudimui. Įvertinkite formavimo ribas, kraštų kokybę ir ilgalaikį našumą – ypač didelės apimties išspaudimams.
4. Juostos išdėstymas ir įrankių kūrimas kartu: Bendrai kurkite juostos išdėstymą ir pagrindines išspaudimo įrankių bei formų savybes. Ankstyvas indėlis dėl nešiklio konstrukcijos, tarpinės juostos pločio ir pilotinių skylių vietos gali padidinti išeigą ir stabilizuoti gamybą.
5. Bandomoji partija ir gebėjimo patvirtinimas: Atlikite trumpą bandomąją gamybą, kad patvirtintumėte progresyviąją išspaudimo formą. Patikrinkite kritinius elementus, patvirtinkite pakartojamumą ir, jei reikia, atlikite koregavimus prieš didinant gamybą.

Projektiniai failai ir duomenys, reikalingi pateikti užklausą (RFQ)

Kai esate pasiruošęs prašyti kainos pasiūlymo dėl progresyvaus išspaudimo ir apdirbimo, išsamus duomenų rinkinys užtikrina tikslų kainodarą ir sumažina netikėtumus. Čia pateikiama, ką turėtumėte įtraukti:

• 2D brėžinys su visais GD&T ir pakeitimų kontrolė
• 3D CAD modelis (STEP, IGES arba natūrali forma)
• Metinė apimties prognozė ir numatytas gamybos tempas
• Kritiniai tarpiniai tarpai ir paviršiaus apdorojimo reikalavimai
• Medžiagos specifikacija (lydinys, būklė, matmenys)
• Bet kokie reikalingi antriniai procesai (nikelinimas, gręžimas, kt.)
• Pakavimo, ženklinimo ir pristatymo nurodymai

Šių detalių pateikimas iš anksto padeda jūsų štampavimo įrankių ir formų partneriui suteikti patikimesnę kainos pasiūlymą ir užtikrinti sklandesnį projekto pradžią.

Kur gauti ekspertinę DFM paramą nuoseklaus štampavimo formų projektams

Nežinote, kur rasti DFM ekspertizės ir mastelio plėtimosi paramą didelės apimties štampavimams? Apsvarstykite partnerius, turinčius patvirtintą patirtį nuoseklaus štampavimo formų projektavime, patikimą kokybės sistemą ir medžiagų lankstumą. Pavyzdžiui, Shaoyi Metal Technology siūlo IATF 16949 sertifikuotus procesus, išsamią DFM analizę ir gebėjimą masti nuo greito prototipavimo iki automatizuotos masinės gamybos įvairiose medžiagose. Jų patirtis dirbant su progresyviais išspaudimo formomis daro juos praktišku ištekliumi komandoms, ieškančioms tiek techninės atsiliepimo, tiek gamybos mastelio. Visada patvirtinkite tinkamumą atlikdami techninį peržiūrą ir pavyzdinių detalių tikrinimą prieš visiškai įsipareigodami.

Ankstyvas DFM bendradarbiavimas ir aiškūs duomenų rinkiniai padeda sutaupyti lėšų, sutrumpinti pristatymo laiką ir užtikrinti, kad jūsų progresyvioji išspaudimo forma duotų tikėtinus rezultatus.

Vadovaujantis šiuo pakopiniu planu ir pasitelkiant tinkamus išteklius, galite drąsiai perkelti savo kitą progresyvaus metalo išspaudimo projektą iš idėjos į gamybą – tuo pačiu mažindami riziką ir maksimaliai didindami vertę kiekviename etape.

Dažniausiai užduodami klausimai apie progresyvųjį metalo išspaudimą

1. Kas yra progresyvusis metalo išspaudimas?

Progresyvinis metalo štampavimas yra gamybos procesas, kai metalo juosta paduodama per keletą stotelių progresyviniame įrante, o kiekviena stotelė atlieka tam tikrą operaciją, tokią kaip skardos išpjovimas ar lenkimas. Šis metodas leidžia efektyviai gaminti sudėtingus, dideliais kiekiais reikalingus metalo dalinius su nuosekliu kokybės lygiu ir sumažintu rankiniu apdorojimu.

2. Kiek kainuoja progresyvinis įrankio štampavimas?

Progresyvinio įrankio štampavimo kaina priklauso nuo tokių veiksnių kaip detalės sudėtingumas, stotelių skaičius, medžiagos tipas ir reikalaujamos tarpinės. Išankstinė įrankių gamyba kainuoja brangiau nei vieno smūgio įrankiai, tačiau sąnaudos kompensuojamos gaminant didelius kiekius. Priežiūros ir nusidėvėjimo strategijos padeda nustatyti vienos detalės sąnaudas, kad būtų galima geriau planuoti biudžetą.

3. Kokios yra keturios metalo štampavimo formos rūšys?

Pagrindiniai keturi metalo štampavimo formų tipai yra vieno smūgio formos, progresyvinės formos, sudėtinės formos ir perkėlimo formos. Progresyvinės formos idealiai tinka didelės apimties, daugiakomponentėms detalėms, o perkėlimo bei sudėtinės formos – didesnėms, gilesnėms ar paprastesnėms detalėms.

4. Kuo skiriasi progresyvinis ir tandeminis štampavimas?

Progresyvinis štampavimas naudoja vieną formų komplektą, kai metalo juosta paeiliui juda per kelias stotis, kiekvienu presavimo ėjimu sukuriant baigtą detalę. Tandeminis štampavimas apima keletą iš eilės esančių formų komplektų, dažnai naudojamų didesnėms detalėms, kai kiekviena forma atlieka atskirą operaciją tiesinio proceso metu.

5. Kaip pasirinkti tinkamą štampavimo partnerį automobilių dalims?

Ieškokite partnerių, turinčių IATF 16949 sertifikatą, stiprią DFM palaikymo patirtį, medžiagų įvairovę ir mastelio gamybos galimybes. Įvertinkite jų patirtį su progresyviais išspaudimo įrankiais, laiku atlikto pristatymo rodiklius bei gebėjimą bendradarbiauti nuo prototipų kūrimo iki masinės gamybos. Apsvarstykite tiekėjus, tokius kaip Shaoyi Metal Technology, siūlančius visapusiškus sprendimus.
