Таспа қысу процесі дегеніміз не және ол қалай жұмыс істейді

Таспа қысу дегеніміз не және неге ол заманауи өндірістің басымдығын қамтамасыз етеді? Қарапайым түрде айтқанда, таспа қысу процесі — бұл арнайы матрицалар мен қуатты престерді пайдаланып, жазық металл парағын дәл , күрделі пішіндерге айналдыратын суық деформациялау әдісі. Сіз өзіңіздің автомобильіңіздің кузов панельдеріне, электрондық құрылғылардың корпусына немесе асүй техникасына қараған кезде, сіз, мүмкін, осы таңғалдырарлық тиімді әдіспен шығарылған таспа қысулы металдан жасалған бөлшектерді көресіз. , мамандандырылған қалыптар мен қуатты престерді пайдаланатын күрделі пішіндер. Көлігіңіздің кузов панельдерін, электрондық құрылғылардың корпустарын немесе ас үй құрылғыларын қараған кезде, сіз осы өте тиімді әдіс арқылы жасалған штампталған металл бөлшектерін көретін шығарсыз.

Металл таспа қысуы — бұл таспа қысу престері мен матрицаларды пайдаланып, жазық металл парағын әртүрлі пішіндерге айналдыратын суық деформациялау процесі. Жалпы жағдайда «заготовкалар» деп аталатын жазық металл парағының бөліктері престерге беріледі, онда құрал мен матрица беті бақыланатын қысым арқылы металды жаңа пішінге иемдендіреді.

Металлдық штамптау дегеніміз не екенін түсіну үшін бір негізгі ұғымды меңгеру керек: бұл процессте материал қыздырылмай, оның температурасы қалыпты болған кезде пішін беріледі. Штамптау — бұл металдық парақтарды аяқталған бөлшектерге тұрақты түрде деформациялау үшін дәл жобаланған құралдар арқылы өте үлкен күш түсіру. Сонымен, штампталған металл дегеніміз не? Бұл — бұл салқын деформациялау әдісі арқылы жасалған кез келген металдық бөлшек: қарапайым сақиналардан бастап күрделі автомобильдік кронштейндерге дейін.

Металлдық пішіндеудің негізгі механикасы

Елестетіңіз: жазық металдық парақты екі дәл токарьланған беттің арасына қойып, одан кейін ондаған мың фунт күш түсіріңіз. Осы — металдық престеу негізі. Күштің әсері қалай жүзеге асады?

• Күштің қолданылуы: Штамптау пресі соққышты төмен қарай өзегіне қарай итереді, ал металдық жартылай өнім олардың арасында «сандвич» тәрізді орналасады
• Материал ағыны: Қысым әсерінен металл пластикалық деформацияға ұшырайды, оның құрылымдық бүтіндігі сақталған күйде өзегінің контурларына қарай ағады
• Пішінін сақтау: Күш металлдың ағу шегінен асып кеткен, бірақ оның созылу беріктігінен төмен қалған жағдайда материал тұрақты түрде матрицаның пішінін қабылдайды

Бұл әдістің әсемдігі оның қайталанғыштығында. Сіз бір жүз бұйым немесе бір миллион бұйым шығарсаңыз да, әрбір компонент алдыңғысына шамамен тең болып шығады. Бұл тұрақтылық әрбір штамптау операциясын анықтайтын қатты құралдар мен бақыланатын пресс механикасынан туындайды.

Неге суық формалық өңдеу ыстық әдістерден жоғарылау?

Сіз өндірушілердің неге алдымен металды қыздырмай, суық формалық өңдеуді таңдағанын сұрай аласыз. Осы артықшылықтар маңызды:

Суық метал формалық өңдеу ыстық процестерге қарағанда жоғары өлшемдік дәлдік пен тар допустимдіктер береді. Металл қыздырылмаған кезде ол болжанбайтындай түрде кеңейіп-сығылмайды, яғни штамптау операциясы нақты матрица өлшемдеріне сәйкес келеді. Сонымен қатар, суық формалық өңделген бөлшектер деформация кезінде жұмыс қатайтуын қалыптастырады, бұл критикалық аймақтарда беріктікті шынымен арттырады.

The электроника және электр өнеркәсібі электрондық құрылғылар үшін керек болатын аз мөлшердегі, күрделі бөлшектерді жоғары дәлдікпен шығаруға мүмкіндік беретіндіктен, олар суық штамповканың қолданылуына көп сүйенеді. Дәлдік талабы ешқандай компромиссқа жол бермейтін хирургиялық құралдар мен имплантаттардың бөлшектерін шығаратын медициналық құрылғылар өндірушілері де осы әдісті қолдануды қалайды.

Тәжірибелік тұрғыдан алғанда, суық штамповканың қолданылуы қыздыру жабдықтарына кететін шығындарды жояды, энергия тұтынуын азайтады және цикл уақытын әлдеқайда қысқартады. Осы тиімділік түсіндіреді, неге жоғары көлемді өндірушілер бірдей металдық бөлшектерді ірі масштабта шығарған кезде штамповканы басқа әдістермен салыстырғанда тұрақты түрде ұнатады.

Бұл толық нұсқаулық бойынша сіз толық штамповка процесін, әртүрлі әдістерді салыстыруды, материалдарды таңдау стратегияларын және сәтті штамповка жобаларын қалай жоспарлау керектігін үйренесіз. Бұл құжатты қазірдің өзінде сансыз салалық көздерде шашыраған ақпаратты біріктіретін негізгі ресурстыңыз деп қабылдаңыз.

Штамповканың толық процесі: бастапқыдан соңғыға дейін

Енді сіз штамптау дегеніміз не екенін және күш қалай жазық парақтарды күрделі пішіндерге айналдыратынын түсіндіңіз. Ендеше, компонент құрғақ рулоннан дайын бөлшекке дейін қалай қозғалатынын қадам бойынша қарастырайық. Металл штамптау процесі әрбір кезеңі келесі кезеңге тікелей әсер ететін, ұқыпты реттелген жұмыс істеу тәртібін қадағалайды. Қадамды өткізіп жіберіңіз немесе сапа бақылауын шапшаңдатыңыз — онда ақаулар келесі кезеңдерде көбейеді, бұл уақыт пен ақшаны қымбат тұрады.

Сәтті штамптау өндірісін проблемалы өндіріс серияларынан не бөледі? Бұл тек қана дұрыс жабдықтардың болуы емес. Бұл — неліктен? әрбір қадамның мақсатын түсіну және оларды дұрыс ретпен орындау. Төменде штамптау өндірісін басқаратын толық жеті қадамдық негіз: штамптау өндірісін басқаратын :

1. Дизайн және материалды таңдау: Бәрі осында басталады. Инженерлер бөлшектердің талаптарын талдайды, ең тиімді металл түрі мен қалыңдығын анықтайды және материалды пішімдеуге арналған қосымша өңдеу қалыптарын жобалайды. Бұл неге маңызды? Дұрыс емес қорытпа таңдау немесе дән бағытын ескермеу — престің кез келген реттеуімен жоюға болмайтын пішімдеу проблемаларына әкеледі. Бұл кезең сонымен қатар барлық кейінгі операцияларға бағыт беретін штамптау процесінің дәлдік шектерін орнатады.
2. Қиып алу және қиып алынған бөліктерді дайындау: Шикізат металл орамдары жүйеге беріледі, мұнда қиып алу қалыптары жазық пішінді бөліктер — яғни «қиып алынған бөліктер» деп аталатын бөліктерді кеседі. Бұл — пішірілген қамырды пісірілмедін алдын-ала кесуге ұқсас. Қиып алынған бөліктің өлшемдері, жиегінің сапасы мен жазықтығы пішімдеу кезінде металдың қалай ағатынын тікелей анықтайды. Сапасыз қиып алу кейінірек трещиналар немесе қатпарлар түрінде көрінетін біркелкі емес материалдың таралуына әкеледі.
3. Қалыптарды орнату және престі конфигурациялау: Өндіріс басылымын бастамас бұрын, техниктер калыптарды дәл орнатады, соққыш пен калып бөліктерін туралау және престің параметрлерін реттеу жүргізеді. Дұрыс орнату әрбір жүріс кезінде күштің тұрақты қолданылуын қамтамасыз етеді. Тек қана аздап туралау бұзылуы қалыптардың теңсіз тозуына, өлшемдік ауытқуларға және қалыптардың ерте шығып қалуына әкеледі.
4. Пішіндеу операциялары: Бұл – түрлену орындалатын жер. Жартылай фабрикат престің ішіне енеді, ал калыптар металлды иілу, тарту, созу немесе монеталық қысу арқылы пішіндеуге бағытталған бақыланатын қысымды қолданады. Бөлшектің күрделілігіне қарай басылым технологиясы бірнеше пішіндеу сатыларын қажет етуі мүмкін, ал прогрессивті калыптар тізбектеле орындалатын бірнеше операцияны өңдейді.
5. Тесу, кесу және шеттерін кесу: Негізгі пішіндер пішінделгеннен кейін қосымша операциялар ішкі тесіктерді, ойықтарды және дәл шеттерді қосады. Тесу ішкі элементтерді жасайды, ал шеттерін кесу периметрдің бойындағы артық материалды алып тастайды. Бұл жерде де реттілік маңызды. Соңғы пішіндеуден бұрын тесу тесіктердің орнын бұзуы мүмкін, ал ерте шеттерін кесу пішіндеу үшін қажетті материалды алып тастайды.
6. Екінші кезектегі операциялар: Көптеген таңбаланған бөлшектерге қосымша өңдеу қажет: тесіктерге тісті беттер жасау, қосымша құрылғылар орнату, қосылыстарды дәнекерлеу немесе беріктік үшін жылумен өңдеу. Бұл операциялар штампталатын геометрия оларға сыйып кететіндей етіп, жобалау сатысында жоспарланады.
7. Соңғы өңдеу және сапа бақылауы: Соңғы кезеңге қиырлардан қалдықтарды алып тастау, мысалы, цинктелу немесе бояу сияқты беттік өңдеулерді қолдану және толық тексеру кіреді. Бөлшектер техникалық талаптарға сәйкес өлшенеді, көрінетін ақаулары тексеріледі және жеткізуге дейін расталады.

Шикізаттық рулоннан дайын бөлшекке дейін

Бірнеше тонна салмағы бар үлкен болат орамы өндірістік штамптау құрылысына келіп түсетінін елестетіңіз. Осы орам мыңдаған бірдей компонентке айналуы керек, олардың әрқайсысы қатаң техникалық талаптарға сай болуы тиіс. Бұл қалай тұрақты түрде іске асады?

Металлдық штамптау өндіріс процесі рулондық материалдың тасымалдау мен сақтау кезінде пайда болған иілулерді жою үшін түзеткішке берілуімен басталады. Түзетілген материал одан әрі дәл уақытта жасалатын кесулер арқылы біркелкі заготовкалар алу үшін қиықтар станциясына өтеді. Бұл заготовкалар жеке-жеке немесе прогрессивті операцияларда үздіксіз лента түрінде формалау пресіне енеді.

Престің ішінде мұқият реттелген матрицалардың қозғалысы металлды тізбектелген станциялар арқылы түрлендіреді. Қарапайым кронштейн үшін тек үш операция ғана қажет болуы мүмкін. Күрделі автомобиль компоненті он бес немесе одан да көп операцияны қажет етуі мүмкін. Әрбір станция қандай да бір нақты операцияны орындайды: мысалы, жақшаны иілу, ыдыс пішінін тарту немесе орнату тесіктерін тесу.

Өндірістегі негізгі бақылау нүктелері

Кейбір өндірушілер неге әрқашан ақаусыз бөлшектерді жеткізеді, ал басқалары қалдықтардың пайда болуымен күреседі? Айырмашылық жиі штамптау өндіріс процесінің барлық кезеңдерінде бақылау нүктелерін ұстану дәрежесінде болады.

Ақылды өндірістік штамптау операциялары сапаны соңында күтпей, бірнеше кезеңдерде тексереді:

• Келіп түскен материалдарды тексеру: Металл өңдеуді бастамас бұрын оның қалыңдығы, қаттылығы және беттік сапасы талаптарға сай келетінін растайды
• Бірінші бөлшек бойынша бекіту: Әрбір өндірістік циклдың бастапқы бөлшектері толық көлемдегі өндіріс жүргізілгенге дейін кеңістіктік өлшемдері бойынша толық тексеріледі
• Процесті бақылау: Сенсорлар престің күшін, материалдың берілуін және штамп температурасын бақылап, ақаулар пайда болғанға дейін ауытқуларды анықтайды
• Статистикалық таңдау: Өндіріс циклы бойынша жүргізілетін реде тексерістер өнімділіктің тұрақтылығын қамтамасыз етеді және құралдың тозуына байланысты заңдылықтарды уақытылы анықтайды

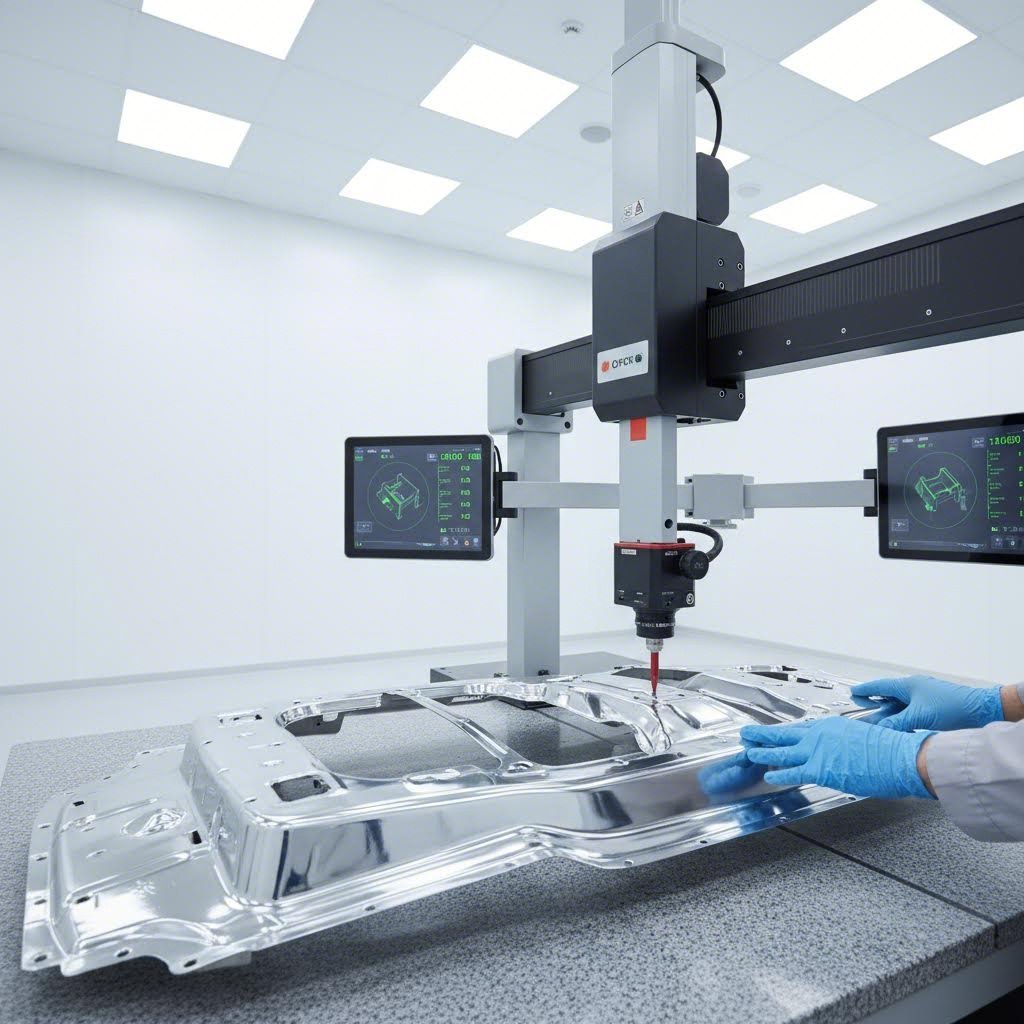

• Ақырғы тексеру: Толық растау әрбір жеткізілетін бөлшектің тұтынушы талаптарына сай келетінін растайды

Әрбір бақылау нүктесі проблемаларды ерте анықтау, соңғы жинақталған бұйымдарда оларды анықтауға қарағанда әлдеқайда арзан тұратындықтан қажет. Пішімдеу алдында анықталған материал ақауы бір қуыс қалдығын ғана шығарады. Ал сол ақау пішімдеу, тесу және жабдықтау операцияларынан кейін анықталса, барлық жинақталған өңдеу құны жоғалады.

Бұл жұмыс істеу негізі қаланғаннан кейін сіз дайындалған компоненттерді штамптаудың нақты әдістерін зерттеуге және әртүрлі өндірістік жағдайларға ең жақсы сәйкес келетін тәсілді түсінуге дайын боласыз.

Штамптау әдістерінің түрлері және оларды қашан қолдану керек

Сіз штамптау жұмыс істеуінің шикі рулоннан дайын бөлшекке дейінгі қозғалысын көрдіңіз. Бірақ мұнда қызықты нәрсе басталады: барлық штамптау операциялары бірдей жұмыс істемейді. Сіздің жобаңыз үшін қате әдіс таңдау — бұл суретті ілу үшін үлкен балға пайдалануға ұқсас. Техникалық тұрғыдан бұл жұмыс істей алады, бірақ сіз уақыт пен ақшаны шығындарсыз, сонымен қатар алдын ала болжанбаған проблемаларды туғызасыз.

Штамптау процесі бірнеше айқын әдістерді қамтиды, олардың әрқайсысы белгілі бір қолданыстар үшін құрылған. Бұл айырмашылықтарды түсіну сізге өндірістік талаптарды дұрыс әдіспен сәйкестендіруге көмектеседі, яғни жобалардың жоспарын бұзатын қымбатқа түсетін сәйкессіздіктерден аулақ болады. Енді негізгі әдістерді және олар қашан ең тиімді болатынын қарастырайық.

Жоғары көлемді өндіріс үшін прогрессивті штамп

Бірнеше станциялар арқылы үздіксіз қозғалатын металл жолағын елестетіңіз, олардың әрқайсысы нақты бір операцияны орындайды: кесу, иілу, тесу, соғу. Бұйым барлық уақыт бойы жолаққа бекітіліп тұрады және тек соңғы кезеңде ғана бөлінеді. Бұл — прогрессивті калыптау және штамптау процесінің іс-әрекеті, сондай-ақ бұл — жоғары көлемді өндірістің негізгі әдісі.

Бұл тәсіл неге автомобильдерді штамптауда және тұтыну электроникасын өндірудің басым әдісі болып табылады? Жылдамдық пен тұрақтылық. Die-Matic компаниясының процесстік талдауына сәйкес, прогрессивті штамптау қысқа цикл уақытын, еңбек шығындарын азайтуды және құрал-жабдықтар орнатылғаннан кейін бірлік өнімнің құнын төмендетуді қамтамасыз етеді. Автомобиль компоненттерінің прогрессивті штамптауы қосымшалардан, клиптерден бастап, қосылатын бөлшектер мен беріліс бөлшектеріне дейін қайталанушылығы өте жоғары болатын барлық бөлшектерді өндіреді.

Айыбы қандай? Бастапқы құрал-жабдықтарға инвестициялар жоғары болады, ал реттеуден кейінгі конструкциялық өзгерістер қымбатқа түседі және уақытты қажет етеді. Прогрессивті калыптар қарапайымнан орташа күрделі бөлшектерді шығарған кезде тиімді болады, мұнда алғашқы инвестицияның қайтарылуы үшін жеткілікті көлемде өндіріс жүргізіледі.

Трансферлік штамптау қашан тиімді?

Бөлшек прогрессивті әдістерге қарағанда өте үлкен немесе күрделі болса, не болады? Осы жағдайда трансферлік штамптау қолданылады. Бұл әдіс немесе алдын ала кесілген дайындамадан басталады, немесе процестің басында бөлшекті металл жолағынан бөліп алады. Содан кейін механикалық жүйелер бөлшекті станциядан станцияға физикалық түрде жылжытады.

Трансферлік штамптау прогрессивті әдістермен өндіруге болмайтын үлкен бөлшектерді, тереңірек тартылған бөлшектерді және күрделірек пішіндегі бөлшектерді өндіруге арналған. Мысалы, автомобильдің сыртқы панельдері, конструкциялық компоненттері және ауыр жағдайларға арналған қорғау қабықтары. Бөлінген бөлшектерді басқаруға болатын икемділік үздіксіз жолақты өңдеу әдісімен жүзеге асыруға болмайтын конструкциялық мүмкіндіктерді ашады.

Бұл әдіс прогрессивті операцияларға қарағанда біраз баяу цикл уақытын талап етеді. Құрал-жабдықтардың күрделілігі артады, сондықтан төмен көлемдегі шығарыс үшін ол қымбатқа түседі. Алайда, ірі, геометриялық тұрғыдан күрделі бөлшектерді орта және жоғары көлемде шығару үшін трансферлік штамптау өзіндік теңеспейтін мүмкіндіктер береді.

Төртслайдты және көпслайдты дәл штамптау

Дәстүрлі штамптау вертикальды қысымды қолданады. Төртслайдты штамптау бұл дәстүрді бұзады: ол металды бір уақытта бірнеше бағыттан өңдейтін төрт горизонтальды слайдты пайдаланады. Бұл көпбағытты әдіс кәдімгі әдістермен бірнеше операцияны талап ететін күрделі иілулер мен пішіндерді жасауға мүмкіндік береді.

Бұл дәл штамптау әдісі қай жерде жоғары нәтиже береді? Күрделі геометриялық пішіндері бар кіші және орта өлшемді бөлшектер үшін: электрлік коннекторлар, терминалдар, клиптер және кронштейндер. Дәстүрлі штамптау қажетті дәлдікті қамтамасыз ете алмайтын микро-компоненттер үшін медициналық құрылғылар өндірушілері төртслайдты штамптауды қолданады.

Бұл әдіс материалдың жоғары пайдаланылуын қамтамасыз етеді, шығындарды азайтып, қосымша операцияларды жоюға мүмкіндік береді. Дегенмен, төрт осьті станоктар төмен өндіріс көлемі үшін ең тиімді және бөлшектің өлшемі мен материал қалыңдығы бойынша шектеулерге ие. Қалың қабатты металдар немесе үлкен бөлшектер үшін басқа әдістер қолданылады.

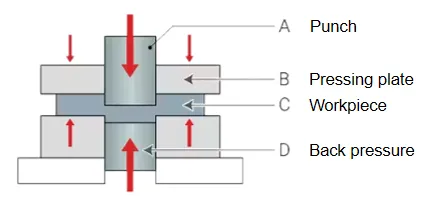

Жоғары сапалы жиектер алу үшін дәл шығару

Стандартты штамптау және қалыпқа кесу процестері кейде тегіс емес немесе оралған жиектер қалдыруы мүмкін, олардың жоюы үшін қосымша тазалау операциялары қажет. Дәл шығару бұл проблеманы толығымен шешеді. Арнайы құрал-жабдықтар арқылы жоғары қысым түсіру арқылы бұл әдіс бір ғана операцияда тегіс, таза жиектер мен анық контурлар алуға мүмкіндік береді.

Автокөлік өндірушілері функцияға әсер ететін жиектің сапасын қамтамасыз ету үшін тістерлі беріліс дөңгелектері, жұлдызша тегістегіштер, қауіпсіздік белдіктерінің бөлшектері мен тежегіш жүйесінің бөлшектерін шығару үшін дәл қиықтауды қолданады. Аэроғарыш өнеркәсібі дәл көрсетілген шектеулерді талап ететін құрылымдық бөлшектерді шығару үшін оны пайдаланады. Die-Matic компаниясының салалық деректеріне сәйкес, дәл қиықтау қосымша өңдеудің (мысалы, қабырғаларды тазарту немесе әйнекке өңдеу) қажеттілігін жоюға мүмкіндік береді, нәтижесінде уақыт пен өндірістік шығындар үнемделеді.

Бұл әдістің кемшілігі — арнайы жабдықтар мен қалыптардың қолданылуына байланысты әрбір бөлшекке келетін шығындардың жоғары болуы. Сонымен қатар, қалыптарды дайындауға кететін уақыт ұзақ болады. Дәл қиықтау қатаң дәлдік талап ететін күрделі бөлшектерді жоғары көлемде шығару үшін экономикалық тиімділік береді, өйткені басқа жолмен осындай бөлшектердің соңғы өңдеу шығындары жинақталар еді.

Қуыс бөлшектерді терең тарту

Жазық парақтардан кесек, цилиндрлі немесе қуыс бөлшектер жасау қажет пе? Терең тарту әдісі радиалды тарту әрекеті арқылы металдың бос қалдықтарын үшөлшемді пішіндерге созады. Бұл әдіс дәнекерленбейтін, қосылыстарсыз бөлшектерді алуға мүмкіндік береді, олар қысымдық ыдыстар, автокөліктердің отын ыдыстары, ас қабырғалары мен аккумулятор қораптары үшін өте маңызды.

Терең тарту әдісі бөлшектің тереңдігі диаметрінен асқан кезде ең жақсы нәтиже береді; бұл жағдайда жыртылу немесе қыртысу орын алмауы үшін материал ағысын ұсақ-түйек бақылау қажет. Материалды таңдау өте маңызды, себебі әртүрлі қорытпалардың пішінделу қабілеті әртүрлі болады.

Компаунд шаблонды операциялар

Аз күрделі бөлшектер үшін қарапайымдылық пен жылдамдық маңызды болған кезде компаунд шаблондары бір ғана престе бірнеше операцияны орындайды. Көп станциялы прогрессивті шаблондардан айырмашылығы, компаунд шаблондары кесу, тесу және пішіндеуді бір уақытта аяқтайды.

Бұл тәсіл орташа және жоғары көлемде шығарылатын қарапайым бөлшек геометриясына сәйкес келеді. Прогрессивті шаблондарға қарағанда құрал-жабдықтардың қарапайымдылығы бастапқы инвестицияны төмендетеді, бірақ әлі де тиімді өндіріс жылдамдығын қамтамасыз етеді.

Дұрыс әдісті таңдау: Қабылдау қағидасы

Сіз өзіңіздің жоба талаптарыңызды дұрыс штамптау және престеу әдісіне қалай сәйкестендіресіз? Осы негізгі факторларды ескеріңіз:

Техника	Идеалды бөлшек күрделілігі	Қозғалыс сәттілігі	Дәлдік шегі	Типілік қолданулар
Прогрессивті үстем	Қарапайымнан орташаға дейін	Жоғары көлем (100 000+)	±0,001"-ден ±0,005"-ге дейін	Автомобильдік кронштейндер, электрондық коннекторлар, әртүрлі құрылғылардың фурнитурасы
Трансфер қалып	Орташа және жоғары	Орташа және жоғары көлемде	±0,002" ден ±0,010" дейін	Кузов панельдері, конструкциялық бөлшектер, үлкен корпус элементтері
Fourslide/multislide	Жоғары (күрделі иілулер)	Төмен және орташа көлемде	±0,001"-ден ±0,003"-ге дейін	Электрлік терминалдар, медициналық микробөлшектер, дәлдік клипстер
Дәл Қиып Алу	Жоғары дәлдіктегі жиектер	Үлкен көлемде	±0,0005" ден ±0,001" дейін	Тісті дөңгелектер, жұлдызшалар, тежегіш бөлшектер, әуе-ғарыш құрылғылары
Өлкен қырғау	Қуыс/цилиндрлі пішіндер	Орташа және жоғары көлемде	±0,005"-ден ±0,015"-ге дейін	Отын ыдыстары, ас әзірлеуге арналған ыдыстар, аккумулятор корпусы, қысым көзі резервуарлары
Композит тіркесі	Қарапайым геометриялық пішіндер	Орташа және жоғары көлемде	±0,002"-ден ±0,005"-ге дейін	Сақиналар, қарапайым кронштейндер, салындылар

Бөлшектің күрделілігі бастапқы таңдауды анықтайды, бірақ өндіріс көлемі экономикалық тиімділікті анықтайды. Прогрессивті және дәл шабу әдістері үлкен құрал-жабдықтарға көп инвестицияларды талап етеді, олар тек жоғары көлемде ғана тиімді болады. Төрт осьті (Fourslide) әдісі құрал-жабдықтардың амортизациясы дизайн мүмкіндігіне қарағанда аз маңызды болатын төмен көлемдегі өндірістер үшін икемділік ұсынады.

Бұл түрлі штамптау қалыптары мен олардың қолданылу аясын түсіну сіздің нақты талаптарыңызға сәйкес келетін әдісті таңдау бойынша өндірушілермен саналы талқылау жүргізуге мүмкіндік береді. Келесі бөлімде материалды таңдау әдіс таңдауына және соңғы бөлшектің сапасына қалай әсер ететінін қарастырамыз.

Металл штамптау жобалары үшін материалды таңдау нұсқаулығы

Сіз әртүрлі баспа әдістерінің әртүрлі бөлшек геометриясы мен көлемін қалай өңдейтінін үйрендіңіз. Бірақ тағы бір маңызды сұрақ бар, оны көптеген өндірушілер мәселелер пайда болғанша ескермейді: шынымен қандай металлды қолдану керек? Баспа процесі үшін дұрыс емес материал таңдау — бұл кез келген құрал-саймандардың реттелуімен жоюға болмайтын қиындықтар туғызады. Пішіндеу кезінде трещиналар пайда болады. Бөлшектер шектен тыс қайта иіледі. Коррозия компоненттерді жылдар емес, айлар ішінде жойып жібереді.

Баспа үшін дұрыс металлды таңдау — болжамға негізделген іс емес. Бұл әртүрлі қорытпалардың қысым астында қалай ұстайтынын, қандай қолданыстар белгілі қасиеттерді талап ететінін және материалдың таңдалуының қалыптау қалыбынан престің таңдалуына дейінгі барлық кейінгі шешімдерге қалай әсер ететінін түсіну қажет. Енді негізгі баспа металдарын және олардың қашан қолданылуы тиімді екенін қарастырайық.

Пішіндеуге әсер ететін материал қасиеттері

Неге бірдей штамптау қалыбы бір металлдан жақсы бөлшектер, ал екіншісінен трещиналық қалдықтар береді? Бұл үш негізгі қасиетке байланысты:

• Пластиндылық: Металл сынуға дейін қаншалықты созылатыны. Жоғары созылғыштық күрделі пішіндер мен терең тартуларды іске асыруға мүмкіндік береді. Төмен созылғыштық штамптау операцияларын шектейді және жұмсақ иілу радиустарын талап етеді.
• Қабылдайтын күші: Материалды тұрақты деформациялау үшін қажетті күш. Жоғары аққыштық шегі күштірек престер мен қаттырақ қалып материалдарын талап етеді, ол құрылғы мен құрал-жабдықтардың құнын көтереді.
• Пластинаның қатайту жылдамдығы: Металл штампталған кезде қаншалықты күшейетіні. Кейбір қорытпалар штамптау кезінде өте күрт қатаяды, сондықтан аралық жылыту (аннелирлеу) операциялары қажет болады немесе тізбектелген штамптау операцияларының саны шектеледі.

Дән бағыты тағы бір күрделілік деңгейін қосады. Fictiv инженерлік нұсқаулығына сәйкес, дән бағытына перпендикуляр жасалған иілулер дән бағытымен параллель жасалған иілулерге қарағанда беріктеу және трещиналарға әлдеқайда аз ұшырайды. Маңызды иілулердің сызбада дұрыс орналасуы дизайн кезеңінде қамтамасыз етілуі керек, әйтпесе бөлшектер өндіріс кезінде болжанбайтын тәсілмен істен шығады.

Содан кейін серпімділік қайтару (springback) бар. Әрбір пішілген металл қысым жойылғаннан кейін бастапқы жазық күйіне бөлшектеп қайта оралғысы келеді. Алюминий сияқты жұмсақ материалдар серпімділік қайтаруы аз болады, ал жоғары беріктіктегі болаттар әлдеқайда көп серпімділік қайтаруын көрсетеді. Соңғы мақсатты өлшемдерге жету үшін қалыптарды бұл серпімді қалпына келуін компенсациялау үшін артық иілу үшін жобалау керек.

Металдарды қолдану талаптарына сәйкестендіру

Әртүрлі қолданыстар әртүрлі материал қасиеттерін талап етеді. Төменде негізгі металл штамптау материалдарының салыстырмалы сипаттамасы келтірілген:

Болат маркалары: Бекітілген болат құрылымдардың беріктігі мен тұрақтылығы маңызды болған кезде, ол әдетте қолданылатын негізгі таңдау болып табылады. Суытылған дайындамалы болат (СДБ) жалпы қолданыстағы бұйымдарды шығару үшін өте жақсы пішіндеу қабілетіне ие. Жоғары беріктікті төмен легирленген (ЖТЛ) болат көміртекті болатқа қарағанда жақсы коррозияға төзімділік пен жақсартылған механикалық қасиеттерге ие. Aranda Tooling компаниясының материалдар бойынша нұсқаулығына сәйкес, ЖТЛ болат автокөлік, әуе-ғарыш және құрылыс салаларында дөңгелектер, ілініс жүйелері мен шасси компоненттері сияқты қолданыстарда оптималды беріктік-салмақ қатынасына байланысты бағаланады.

Алюминий қорытпалары: Құрылымдық бекемдікті сақтамай, жеңіл бөлшектер керек пе? Алюминийден штамптау әдетте болаттың салмағының шамамен үштен бірін құрайтын, мықтылық-салмақ қатынасы жағынан өте жақсы нәтиже береді. Штампталған алюминий бөлшектері отырғызу құнын төмендету үшін әр грамм маңызды болатын автомобиль және әуе-ғарыш қолданыстарында кеңінен қолданылады. Материалдың жұмсақтығы оны күрделі пішіндерге тез және оңай түрлендіруге мүмкіндік береді, яғни престер тез жұмыс істейді және штамптар ұзақ уақыт қызмет етеді. Алайда Worthy Hardware компаниясының айтуынша, алюминий оңай сызылады және жоғары тозуға ұшырайтын қолданыстар үшін қаттырақ металдардың тұрақтылығынан айырылады.

Қызылтас: Коррозияға төзімділік азық-түлік өңдеу, медициналық құрылғылар және теңіз қолданыстарында шойынсыз болаттың металл штамповкасына сұранысты арттырады. Бұл материал басқа металдар тез ыдырап кететін қатал орталарда жұмыс істей алады. Шойынсыз болатты штамптау үшін көбірек күш қажет және пішіндеу кезінде жұмыс қатайтуы салдарынан құралдар тез тозады. Құралдар қатайтылған болаттан жасалуы керек, ал престерге жеткілікті тоннаждылық қажет. Өңдеу шығындары жоғары болса да, қатал орталар үшін ұзақ мерзімді тұрақтылық көбінесе инвестицияның тиімділігін негіздейді.

Мыс және мырыш: Электр өткізгіштігі мыс қорытпаларын косындылар, терминалдар және электрондық компоненттер үшін маңызды етеді. Бұл дәлдік металл штамповкасы үшін қолданылатын материалдар өзінің табиғи жұмсақтығы салдарынан күрделі, жұқа пішіндерге оңай түрленеді. Мыс пен латунь сонымен қатар медициналық және азық-түлік қызметінің қолданыстарында құнды болып табылатын табиғи антибактериалды қасиеттерге ие. Алайда олардың кемшілігі — конструкциялық қолданыстар үшін беріктігі жеткіліксіз және болатқа қарағанда қымбат.

Штамповка жобалары үшін материалдарды салыстыру

Материал	Пішімдеуге бағалау	Типілік қолданулар	Баға мәселелері	Басып шығару қиындықтары
Тұңғыш қатынасты стали	Жақсы	Кронштейндер, корпустар, жалпы мақсаттағы бөлшектер	Төмен базалық құны, экономикалық қалыптау құралдары	Коррозиядан қорғау қажет
HSLA болат	Орташа	Автомобильдің конструкциялық бөліктері, шасси, ілгіштер	Орташа деңгейде; қалыпты болатқа қарағанда салмағын азайтады	Жоғары пішімдеу күштері, серпімділік құбылысын бақылау
Нержавеющая болат	Орташа	Медициналық құралдар, тамақ жабдықтары, теңіз ықшамдары	Құрылымдық материал мен қалыптау құралдарының құны жоғары	Жұмыс қатайтуы, қалып тозуының артуы, жоғары күшті престер қажет
Алюминиевық сплавтар	Керемет	Автомобильдің сыртқы панельдері, электроника корпусы, әуе-ғарыш өнеркәсібі	Болатқа қарағанда жоғары; салмақтың азайуы есебінен теңестіріледі	Сыртқы бетте қабыршақтану қаупі, жұмсақ бет оңай сызылады
Мыс/Қола	Керемет	Электрлік қосқыштар, терминалдар, декоративті жабдықтау	Жоғары сапалы фильмдер үшін премиальды баға белгілеу	Құрылымдық жүктемелер үшін тым жұмсақ

Материалдың таңдалуы құрылғылар мен құрал-саймандарға қалай әсер етеді

Сіздің материалдың таңдауыңыз бөлшектің қасиеттерін анықтап қоймайды. Ол сонымен қатар матрицаның дизайны мен престің талаптарына тікелей әсер етеді. Мысалы, коррозияға төзімді болат сияқты қатты материалдар үшін тозуға төзімділігі жоғары құралдық болаттан жасалған матрицалар қажет. Престер біршама жоғары аққыштық шегін жеңуге жеткілікті күш беруі тиіс. Саладағы мамандардың пікірінше, коррозияға төзімді болатты штамптау үшін кемінде 500 тонна немесе одан да көп күш беретін престер қажет, сонымен қатар жылу мен үйкелісті реттеу үшін жылдамдықты дәл реттеу мен жарамды майлау қажет.

Алюминий мен мыс қорытпалары сияқты жұмсақ материалдар басқа қиындықтар туғызады. Матрицалар үшін экзотикалық емес материалдарды қолдануға болады, бұл құрал-саймандардың құнын төмендетеді. Алайда, бұл металдар матрица бетіне жабысуға (галингке) бейім, яғни материал матрица бетіне жабысып қалады. Беттік өңдеулер мен жарамды майлар беттік ақауларды болдырмау үшін маңызды рөл атқарады.

Материалдың қалыңдығы жабдықты таңдауды одан әрі күрделендіреді. Текше қысу операциялары 0,005 дюймнен 0,25 дюймге дейінгі қалыңдықта ең тиімді жұмыс істейді. Жұқа қалыңдықтардың қыртысуын болдырмау үшін дәл материалды өңдеу қажет. Ауыр қалыңдықтар қысу күшін пропорционал түрде арттыру мен берік құрал-жабдық конструкциясын талап етеді.

Нәтижесінде, дұрыс таңдалған материал қолдану талаптары мен өндірістік шынайылықтарын теңестіреді. Осы компромиссті түсіну сізге бөлшек өнімділігі мен өндіріс экономикасын оптималды түрде қамтамасыз ететін негізделген шешім қабылдауға мүмкіндік береді. Материалды таңдау принциптері белгілі болғаннан кейін, қандай текше қысу престері мен жабдықтардың негізгі принциптері сәтті текше қысу операцияларын қалыптастыратынын қарастырайық.

Текше қысу престерінің түрлері мен жабдықтардың негізгі принциптері

Сіз өзіңізге керек материалды таңдап, оны дұрыс штамптау әдісіне сәйкестендірдіңіз. Енді сіздің операцияңыздың тиімділігін немесе қиындықтарға ұшырауын ажырататын сұрақ туындайды: штамптау пресі деген не және қай түрі сіздің жобаңызға қажет нәтижелерді береді? Таңдаған штамптау машинаңыз бөлшек сапасын, цикл уақытын және ұзақ мерзімді жұмыс істеу шығындарын тікелей анықтайды. Алайда, көптеген өндірушілер осы маңызды шешімді ескермейді, сондықтан сіз оны қымбатқа түсетін сынақ және қателер арқылы өзіңіз түсінуге мәжбүр боласыз.

Штамптау пресін барлық операцияңыздың қозғалтқышы ретінде қараңыз. Кем қуатты жабдық әрбір циклде күш жұмсайды, бұл әртүрлі сападағы бөлшектер мен қысқа мерзімді тозуға әкеледі. Артық қуатты престер энергия мен капиталды шығындарға ұшырайды. Дәл сәйкес келетін нұсқа — бұл өндірістік тиімділік пен бөлшек сапасы идеалды түрде үйлесетін жер.

Дұрыс Престі Тандау

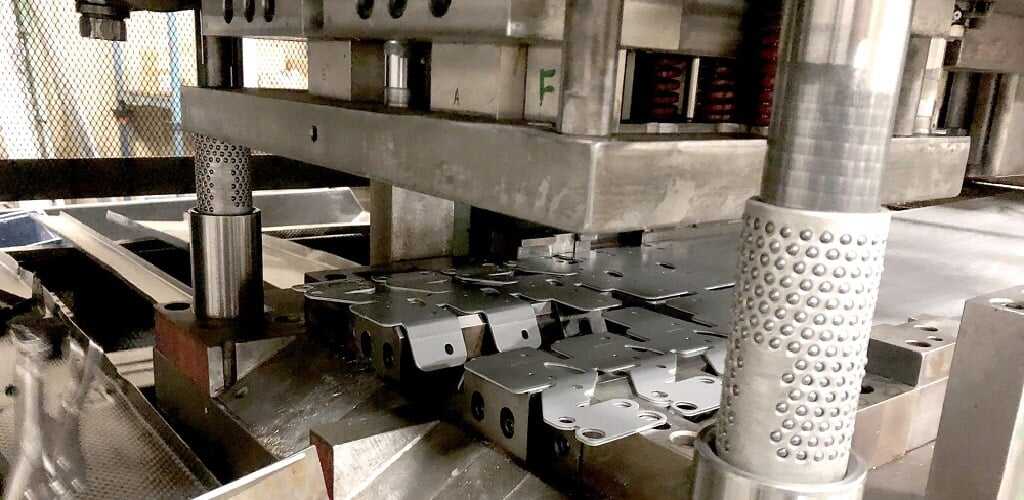

Қазіргі заманғы штамптау операцияларында үш негізгі прес технологиясы басымдыққа ие, әрқайсысы белгілі бір қолданулар үшін құрылған. Олардың айырмашылықтарын түсіну сізге қымбатқа түсетін сәйкессіздіктерден аулақ болуға көмектеседі.

Механикалық престер: Жылдамдық ең маңызды болған кезде механикалық штамптау престері қолданылады. Бұл машиналар күшті өндіру үшін айналмалы маховикті пайдаланады, ол жоғары көлемді өндіріс үшін идеалды тез цикл уақытын қамтамасыз етеді. Eigen Engineering компаниясының талдауына сәйкес, механикалық престер тұрақтылық икемділіктен басым болатын қайталанатын операцияларда жақсы көрсеткіш көрсетеді. Алайда, олардың кемшілігі — жұмыс жүрісінің төменгі нүктесінде кем дегенде басқару мүмкіндігінің болмауы, сондықтан олар айнымалы күш профилін емес, біркелкі өңдеуді талап ететін жұмыстарға қолайлы.

Гидравликалық престер: Максималды күш басқаруы мен икемділікке қажеттілік бар ма? Гидравликалық метал штамптау престері жұмыс жүрісінің барлық кезеңінде тұрақты қысым қолданады, сондықтан олар терең тарту, жоғары беріктіктегі материалдарды пішімдеу және күрделі штампталған металл бөлшектерін шығару үшін өте маңызды. Олар механикалық аналогтарына қарағанда баяу жұмыс істейді, бірақ салыстырмас икемділік ұсынады. Ауыр қалыңдықтағы материалдар немесе күрделі геометриялық пішіндермен жұмыс істеген кезде гидравликалық жүйелер трещиналардың пайда болуын болдырмауға және материалдың біркелкі ағуын қамтамасыз етуге мүмкіндік беретін нақты басқару ұсынады.

Серво престер: Ең жаңа қатысушы екі әлемнің де ең жақсысын ұштастырады. Сервожеткізілген штамптау машиналары бағдарламаланатын жүріс профилдерін, әртүрлі кезеңдерде реттелетін жылдамдықтарды және дәл күштік басқаруды ұсынады. Сондай-ақ Stamtec-тің техникалық нұсқауы бойынша , серво престері пішіндеу кезінде баяу жылдамдықтарды, ал қайту кезінде жоғары жылдамдықтарды қолдануға мүмкіндік береді, бұл құрал-жабдықты асыра тиелетін болмай, өндірістің өнімділігін максималды деңгейге көтереді. Энергия үнемдеу мен ұзақ мерзімді тұрақтылық серво технологиясын бастапқы құны жоғары болғанына қарамастан, барынша тартымды етеді.

Тоннаж талаптары мен құрылғының табанының өлшеміне назар аудару

Дұрыс болат штамптау пресін таңдау екі шартты орындауға болмайтын сипаттамалардан басталады: тоннаж және құрылғының табанының өлшемі. Бұл параметрлерді қате таңдасаңыз, ешқандай реттеу осы проблеманы шеше алмайды.

Тоннажды есептеу бұл сіздің бөлшектің материалдық құрамын, қалыңдығын, бос көлемін және өлшемдегіш құрылғының күрделілігін түсінуіңізді талап етеді. Тоннаждың аз болуы әрбір циклде престің қысымын көтеруге мәжбүрлейді, нәтижесінде толық емес пішіндеу және қосымша тозу орын алады. Тоннаждың артық болуы бюджет пен энергияның шығынын тудырады. Алғыс берілген жоғары беріктіктегі болат немесе көп ретті тарту операциялары үшін дәлдік тағы да маңыздырақ болады, себебі қателікке жол берілетін шегі тағы да азаяды.

Төсектің көлемі престің орналастыра алатын максималды өлшемдегіш құрылғының өлшемін анықтайды. Құрал-жабдықтың тек ғана орналасуынан асады, жеткілікті стол өлшемі пішіндеу операциялары кезінде дұрыс қолдау көрсетуін қамтамасыз етеді. Шектеулі орналасу кезінде күштердің тең емес таралуы пайда болады, ол өлшемдік ауытқулар мен өлшемдегіш құрылғының ерте бұзылуына әкеледі.

Мыналар — қойылатын престерді таңдаған кезде әрбір сатып алушының бағалауы тиіс негізгі техникалық сипаттамалар:

• Реттелген тоннаж: Престің сіздің ең жоғары пішіндеу талаптарыңызға сәйкес қолдана алатын максималды күші
• Жүріс ұзындығы: Слайдтың жүретін арақашықтығы, ол максималды тарту тереңдігін анықтайды
• Минутына жасалатын жүрістер саны: Бөлшектің күрделілігіне қарай теңестірілген өндірістік жылдамдық потенциалы
• Төсеніш өлшемдері: Матрицаны орнатуға арналған жұмыс аймағы, материалдарды өңдеуге орын қалдырады
• Жабық биіктік: Төменгі жүріс кезіндегі төсеніш пен жылжымалы бөлік арасындағы қашықтық, матрица дизайнына қойылатын шектеулерді анықтайды
• Жылжымалы бөліктің реттелуі: Орнатуға икемділік беру үшін жүріс орнын өзгерту диапазоны
• Мотор қуаты: Қыздырудың алдын алу үшін ұзақ мерзімді өндірістік циклдар үшін энергия сыйымдылығы

Престі таңдау сапа мен шығындарға қалай әсер етеді

Престің мүмкіндіктері мен қол жетімді дәлдіктер арасындағы байланыс көбінесе өндірушілерді таң қалдырады. Металлды штамптау пресі — бұл тек қана шамадан тыс қуат емес. Каркастың қаттылығы, жылжымалы бөліктің бағыттаушысының дәлдігі және жетек жүйесінің жауап беру қабілеті барлығы соңғы бұйымның өлшемдеріне әсер етеді.

Серво-престер бөлшектердің деформациясына әкелетін соққы күштерін азайтатын бағдарламаланатын қозғалыс профилдері арқасында дәлдік талап ететін қолданбаларда өте жақсы көрсеткіш көрсетеді. Гидравликалық жүйелер терең тарту кезінде тең емес күштен пайда болатын қыртыстар мен жыртылуларды болдырмау үшін тұрақты қысымды сақтайды. Механикалық престер жүрістің төменгі нүктесінде аз дәлдікке ие болса да, жылдамдық пайдалылықты анықтайтын көлемді қарапайым бұйымдар үшін өте тиімді экономикалық шешім ұсынады.

Операциялық шығындар сатып алу құнынан тыс жерлерге де созылады. Энергия тұтынуы әртүрлі технологияларда өте көп айырмашылықтарға ие. Сервопрессалар тек нақты пішімдеу кезінде ғана қуатты тұтынады, бұл механикалық маховиктердің үздіксіз жұмыс істеуімен салыстырғанда электр энергиясының шығынын 30–50% азайтады. Техникалық қызмет көрсету талаптары да әртүрлі. Гидравликалық жүйелерде сұйықтықтың көрсеткіштерін реттеу мен сақиналарды ауыстыру қажет, ал механикалық прессаларда маховик пен муфтаның техникалық қызметі қажет.

Сіздің нақты өндірістік араласымыңызға сәйкес келетін пресс технологиясын таңдау сапа нәтижелері мен өндірістік тиімділіктің екеуін де оптималды түрде қамтамасыз етеді. Дұрыс жабдық негізі қаланғаннан кейін келесі маңызды фактор — қалыптау құралдарының (осыдан былай — қалыптардың) дизайны, онда қалыптардың инженерлік есептеуі пресс қабілетін дәл бөлшектерге айналдырады.

Қалыптардың негізгі дизайны және қалыптау құралдарының талаптары

Сіз дұрыс престеу технологиясын таңдадыңыз және өндіріс қажеттіліктеріңізге сәйкес келетін күштік сипаттамасы бар престеу пресін таңдадыңыз. Бірақ шыныменің инженерлік кереметі осы жерде болады: өзінде штамптау қалыбында. Дұрыс жобаланбаған құрал-жабдықтар болса, ең қуатты штамптау пресі де тек қалдық өнімдер ғана шығарады. Штамптау қалыбы — бұл инженерлік дәлдік пен өндірістік шындықтың қиылысу орны, онда жазық металл ұқыпты ұйымдастырылған операциялар арқылы күрделі бөлшектерге айналады.

Бір метал штамптау қалыбының жобасы неге басқасынан жоғары қолданысқа ие болады? Бұл әрбір компоненттің қалай жұмыс істейтінін, прогрессивті операцияларда реттіліктің неге маңызды екенін және жобалау шешімдерінің өндіріс сапасының әрбір аспектіне қалай әсер ететінін түсінумен анықталады. Құрал-жабдықтарыңыз дәл бөлшектер береді ме немесе тұрақты қиындықтар туғызады ма — осыны анықтайтын негізгі элементтерді қарастырайық.

Штамптау қалыбының анатомиясы

Штамптау қалыбын дәлдік машинасы ретінде қарастырыңыз, оның көптеген компоненттері өте дәл координацияда жұмыс істейді. Әрбір элементтің белгілі бір қызметі бар, ал осы қызметтерді түсіну сізге құрал-жабдықтардың сапасын бағалауға және өндірістік ақауларды анықтауға көмектеседі.

Қалып тақталары (қалып жиынтықтары): Moeller Precision Tool компаниясының техникалық нұсқаулығына сәйкес, қалып тақталары басқа қалып құралдары мен компоненттері орнатылатын негіз болып табылады. Бұл жоғарғы және төменгі тақталар, әдетте болаттан немесе алюминий қорытпаларынан жасалады, олар штамптау тістерін, батырмаларды, серіппелерді және бағыттаушы элементтерді дәл орналастыру үшін ұстайды. Сіздің қалып тақталарыңыздың сапасы оларға орнатылған барлық компоненттердің дәлдігін тікелей анықтайды.

Пунштар: Бұлар — металл парағына әсер етіп, оның пішінін өзгертуге арналған белсенді құралдар. Қалып тістері ретайнерлерге бекітілген және олардың ұшының пішініне байланысты материалды иеміз немесе оған тесіктер соғамыз. Ұш пішіндері: дөңгелек, сопақ, шаршы, тіктөртбұрышты, алтыбұрышты және нақты бөлшек сипаттамаларына сай қосымша пішіндер.

Қалып түймелері: Пунштың қарама-қарсы бөлігі ретінде жұмыс істей отырып, өңдеу кезінде пунштар енген кезде қарама-қарсы кесу жиегін қамтамасыз ететін матрицалық батырмалар қолданылады. Олар әдетте тесілетін материал қалыңдығының 5–10% аралығында пунш мұртшасынан үлкен болып орналасады, бұл кесудің жүруін және таза тесіктердің пайда болуын қамтамасыз ететін «матрицалық сынғыш» құрылымын қалыптастырады.

Шайбаларды шығару пластинасы: Металл жолағының үстінде орналасқан бұл компонент пунштарға пішілген бөлшектердің жабысуын өңдеудің шығару кезеңінде болдырмауға арналған. Прогрессивті матрицалардың конструкциясы бойынша сарапшылардың айтуынша, шығарғыш жолақ алға жылжыған кезде оған жоғары бағытталған қысым тудырады, соның арқасында дайын бөлшектер құрал-саймандардан тегіс шығарылады. Шығарғыштың дұрыс жұмыс істеуі болмаған жағдайда бөлшектер ілуіп қалады да, өндірісті тоқтататын құлақтар пайда болады.

Бағдаршамалар мен втулкалар: Жоғарғы және төменгі матрицалардың жартылары арасындағы дәл реттеу осы компоненттерге байланысты. Матрица бағыттаушы сақиналары бағыттаушы втулкалармен бірге матрица пластиналарын 0,0001 дюймға дейінгі дәлдікпен орналастырады. Екі негізгі түрі бар: үйкеліс сақиналары мен шарикті сақиналар. Шарикті сақиналар өндірістік стандарт болып табылады, себебі оларды бөлу оңайырақ және тозуы азаяды, алайда үйкеліс сақиналары әлі де белгілі бір қолданбалар үшін дәл бағыттау қамтамасыз етеді.

Матрицалық серіппелер: Бұл спиральді, жоғары күшті сығылу серіппелері металдық парақтарды түрлендіру кезінде оларды орындарында ұстап тұру үшін қажетті күшті қамтамасыз етеді. Механикалық сымды серіппелер көбінесе барлық қолданбаларға жарамды, ал азотты газды матрица серіппелері күрделі операциялар үшін жоғары күшті тығыздық ұсынады. Серіппені таңдау шығару күшін, материалды басып ұстау қысымын және жалпы матрица өнімділігін әсер етеді.

Өлшемдегіш ұстағыштар: Бұл компоненттер қиып алу және пішіндеу элементтерін орындарында ұстайтын өлшемдік плиталарға орнатылады. Шарлық блоктау, иықты, трубалы басы және жиналатын түрлер әртүрлі мақсаттарға қызмет етеді. Сапалы ұстағыштар дәл штамптау орнын қамтамасыз етеді және өлшемдік мәселелерге айналатын жинақталған толеранция қателерін болдырмауға көмектеседі.

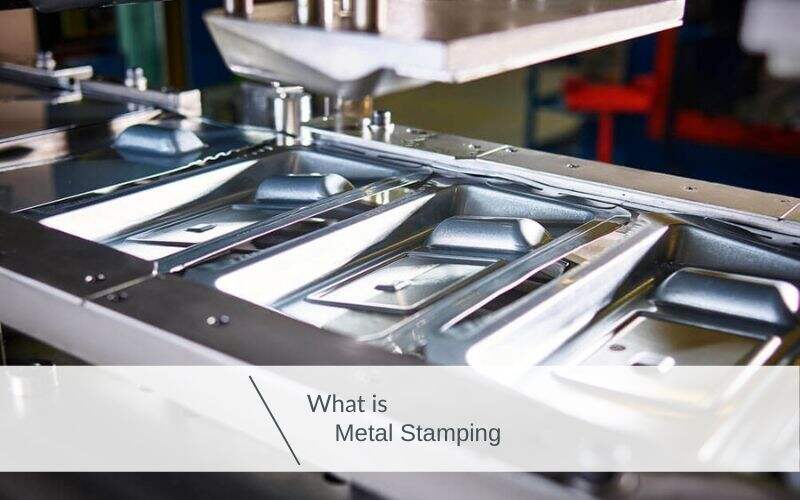

Прогрессивті штамп станцияларында операциялардың реті қалай орнатылады

Прогрессивті штамптау және штамптау операцияларында үздіксіз металл жолағы бірнеше станция арқылы ілгерілейді, ал әрбір станция белгілі бір тапсырманы орындайды. Бұл реттілікті түсіну прогрессивті штамптардың жоғары көлемді өндіріс үшін қаншалықты тиімді болатынын көрсетеді.

Прогрессивті калып ішіндегі станциялардың орналасуы, яғни жолақтың орналасуы, материалдың шығынын азайту және өндірістік тиімділікті арттыру мақсатында мұқият оптимизацияланады. Инженерлер бұл орналасуды жобалаған кезде бөлшектің күрделілігін, материалдың пайдаланылуын және калыпқа қатынасты ескереді. Прогрессивті штамптау бойынша салалық зерттеулерге сәйкес, әрбір станция өзіндік құрал-жабдық компоненттерінің жиынтығын қамтиды, ал операциялар шикізатты дайын бөлшектерге тиімді түрде түрлендіру үшін логикалық ретпен орналастырылады.

Металл жолағы штамптау машинасына кіріп келе жатқанын елестетіңіз. Бірінші станцияда қиып алу операциясы шамамен контурды құруы мүмкін. Екінші станцияда бағдарлау тесіктерін тесу жолақты келесі станциялар арқылы бағыттайды. Үшіншіден алтыншы станцияға дейін жолақтың жақтары, иілулері және басқа элементтері постепенді түрде пішіледі. Соңғы станцияда дайын бөлшек тасымалдаушы жолақтан бөлінеді.

Камералық бірліктер әрбір станциядағы операциялардың уақыттық және реттік тәртібін бақылайды. Бұл механикалық құрылғылар штамптау және матрицалық қозғалыстарды іске асырады, синхронды жұмыс істеуді және бөлшектердің оптималды өндірісін қамтамасыз етеді. Дәл камера дизайны сапаның тұрақтылығын қамтамасыз етеді және уақыттық қателерден туындайтын тоқтап қалуларды азайтады.

Ұзақ мерзімділік пен дәлдік үшін дизайн принциптері

Металл штамптау матрицасының дизайны сіз өндіретін бөлшектерге қалай әсер етеді? Матрицаның күрделілігі мен бөлшектің геометриясы арасындағы қатынас дәлдік шектерін, беттің жағдайын және өндіріс тиімділігін анықтайды. Тәжірибелі матрица дизайнерлері осы факторларды өндірістік шындықтарға сәйкес теңестіреді.

Стальдан жасалған штамптау матрицалары өндіріс кезінде үлкен күштерге ұшырайды, сондықтан олардың құрылымы қатты қылдырылған болаттан жасалуы керек, бұл қатаң штамптау операцияларын көтеруге мүмкіндік береді. Матрицаның өмір сүру ұзақтығын ұзарту және тұрақты жұмыс істеуін қамтамасыз ету үшін қиылатын жиектерді өткірлету, қозғалыстағы бөлшектерді майлау және тозу белгілерін тексеру сияқты дұрыс ұстау шаралары өте маңызды.

Мына жерде жоғары сапалы штамптау жабдықтарын орташа деңгейдегі құралдардан ажырататын негізгі конструкциялық ескертулер:

• Материал ағымының талдауы: Металлдың пішіндеу кезіндегі қозғалысын түсіну трещиналарды, қыртыстарды және қалыңдықтың біркелкі еместігін болдырмауға көмектеседі. Жетілдірілген CAD/CAM бағдарламалық жасақтамасы материалдың қасиеттерін жасауға дейін модельдейді.
• Ашықтық оптималдастырылуы: Перфораторлар мен матрицалық батырмалар арасындағы дұрыс аралық — әдетте материал қалыңдығының 5–10% — артық шеттің (бур) пайда болуынсыз таза кесулерді қамтамасыз етеді.
• Талшық бағытын туралау: Критикалық иілулерді металдың дән бағытына перпендикуляр бағытта орналастыру трещиналарды азайтады және пішінделген бұйымның беріктігін арттырады.
• Серпімді иілуді компенсациялау: Эластикалық қалпына келуін ескере отырып, матрицалар бұйымдарды артық иілуі керек; компенсация коэффициенттері материал түрі мен қалыңдығына байланысты өзгереді.
• Пилот тесіктерінің орналасуы: Дәл лента ілгерілеуі алдыңғы станцияларда соғылған тесіктерге бағыттаушы шыбықтардың (пилоттың) енуіне тәуелді, бұл жинақталған орналасу қателерін болдырмайды.
• Сығу күшін есептеу: Жеткілікті серіппе қысымы пішінделген элементтерді зақымдамай және лентаның иілуін туғызбай, бұйымдарды перфораторлардан ажыратады.
• Тозуға төзімді беттің өңделуі: Жоғары тозуға ұшырайтын аймақтардағы бояулар мен қатайту өңдеулері штамптың қызмет ету мерзімін ұзартады, ол жөндеу жиілігін азайтады және сапаның тұрақтылығын жақсартады.
• Техникалық қызмет көрсетуге қолжетімділік: Құрамдас бөлшектерді оңай ауыстыруға мүмкіндік беретін конструкциялар өткірлеу немесе тозған элементтерді ауыстырған кезде тоқтату уақытын азайтады.

Сіздің бөлшектің геометриялық күрделілігі тікелей штамптың күрделілігі мен құнын анықтайды. Бірнеше тесіктері бар қарапайым жазық бөлшектер қарапайым құрал-жабдықтарды талап етеді. Ал қатаң дәлдік талап ететін күрделі үшөлшемді пішіндер дәл шлифтелген компоненттері мен жетілдірілген материалдардан жасалған күрделі көпбаспалдақты прогрессивті штамптарды қажет етеді.

Бұл штамптарды жобалау негіздерін түсіну сізге құрал-жабдық ұсыныстарын ақылды түрде бағалауға және өз талаптарыңыз туралы штамптау өндірушілерімен тиімді қарым-қатынас жасауға мүмкіндік береді. Құрал-жабдық принциптері анықталғаннан кейін, әртүрлі жобалық сценарийлер үшін штамптау процесін басқа өндірістік әдістермен салыстырайық.

Штамптау мен басқа өндірістік әдістері

Сіз енді штамптау әдістерін, материалды таңдауды, престер технологиясын және қалыптардың негізгі дизайнын түсінесіз. Бірақ сіздің жобаңыз үшін штамптау әдісі шынымен мағыналы болатынын анықтайтын сұрақ мынадай: ол басқа өндірістік әдістермен салыстырғанда қалай көрінеді? Қате процессті таңдау бюджетті шығындарға әкеледі, уақыт кестесін ұзартады және бұйым сапасын нашарлатады. Алайда, көптеген ресурстар осы маңызды салыстыруларды қарапайым өткізіп жібереді, сондықтан сіз қателесуді қымбат тұратын жолмен ашып аласыз.

Шындық мынада: жұқа металл штамптауы белгілі бір қолданыстарда үстемдік етеді, ал басқаларында жетіспейді. Металлды престеу процесі қай жерде жоғары нәтиже беретінін және қай жерде альтернативті әдістер жеңетінін түсіну — сізге бірінші күннен бастап құны мен сапаны оптималды түрде теңестіретін шешім қабылдауға көмектеседі.

Табақша қысу әдісін таңдауды қолайландыратын өндіріс көлемінің шектері

Металлды штамптау қашан айқын жеңімпаз болады? Жауап өндіріс көлемі мен қалыптардың амортизациясы экономикасына байланысты.

Штамптау үшін қалыптар мен құрал-жабдықтарға қажетті бастапқы инвестициялар өте көп болады. Согласно юкка Мотор Ламинациясының өндірістік талдауына прогрессивті калыптардың құны әдетте күрделілігі мен дәлдік талаптарына байланысты $10 000 мен $100 000 арасында немесе одан да жоғары болады. Алайда, бұл құрал-жабдықтарды іске қосқаннан кейін әрбір бірлікке кететін өндіріс шығындары қатты төмендейді. Осы экономикалық нақтылық айқын толық қайтарым нүктелерін қалыптастырады.

Тәжірибелік мысал ретінде қарастырайық: лазерлік кесу әрбір бөлшек үшін $4,50 тұрады және құрал-жабдықтарға инвестиция кетпейді, ал соған қарағанда штампталған металдық бөлшектер $40 000 көлеміндегі калып инвестициясынан кейін әрқайсысы тек $0,30 тұрады. Есептеулер көрсеткендей, 10 000-нан аз бөлшек қажет ететін жобалар үшін лазерлік кесу тиімдірек, ал көлемі жоғарырақ болса, штамптау құрал-жабдықтарына инвестициялау оправдано болады. 50 000 бірліктен астам көлемде штамптау шығындарын кез келген басқа әдіспен жеңу тәжірибеде мүмкін емес.

Табақша металл өңдеу процесі сондай-ақ көлем бойынша жылдамдық артықшылықтарын қамтамасыз етеді. Табақша қалыптау престері минутына жүздеген немесе мыңдаған рет соғылады, бұл бөлшектерді секундтармен, ал ЖИСІ өңдеу немесе лазерлік кесу арқылы жеке компоненттерді өңдеуге кететін минуттармен өндіруге мүмкіндік береді. Миллиондаған бірдей кронштейндер, клиптер немесе панельдер шығаратын автокөлік өндірушілер үшін осы өндіріс қуаты альтернативаларды экономикалық тұрғыдан қолайсыз етеді.

Материалдың тиімділігі де табақша қалыптаудың жоғары көлемді өндірісін одан әрі нығайтады. Прогрессивті қалыптар материалдың жолағын қалдықты азайту үшін оптималды түрде орналастырады, ал қалдық металды қайта өңдеу оңай. Бұны ЖИСІ өңдеумен салыстырыңыз, онда күрделі бөлшектерді дайындаған кезде қосымша өңдеу процестері бастапқы материалдың 50% немесе одан да көбін жояды.

Альтернативті әдістер жеңген кезде

Табақша қалыптаудың көлем бойынша артықшылықтары болса да, бірнеше жағдайда толығымен басқа әдістер таңдалады. Осындай жағдайларды уақытында тани білу тиімсіз құрал-жабдықтарға кететін қымбат тұратын инвестициялардан сақтайды.

CNC фрезерлеу әдісінің артықшылықтары: Сіздің бөлшегіңіз күрделі 3D геометрияны, ішкі сипаттамаларды немесе өте тар шектеулерді қажет еткен кезде CNC өңдеу жиі үстем болып табылады. VMT-тің өндірістік салыстыруына сәйкес CNC өңдеу әдетте ±0,005 мм дейінгі шектеулерге жетеді, ол сондықтан өлшемдік дәлдікке қойылатын талаптар өте қатаң болатын аэроғарыш, медициналық және дәл электроника қолданыстары үшін идеалды болып табылады. Бұл процестің кемшілігі жоқ — ол штамптау әдісімен пішімделмейтін қатты материалдар мен инженерлік пластиктерді де өңдей алады.

CNC өңдеу прототиптеу мен аз көлемді өндіріс үшін өте тиімді. Құрал-саймандарды дайындау қажет етілмегендіктен, сіз функционалды бөлшектерді апталар бойы қалыптастыру үшін күтемінше, күндер ішінде өндіре аласыз. Жобалау өзгерістері үшін тек CAD файлдарын жаңарту қажет, ал қымбат құрал-саймандарды өзгерту қажет емес.

Лазерлік кесу көрсеткіштері: Жазық немесе орташа иілген бөлшектер үшін, жылдық көлемі 10 000 данадан аз болғанда лазерлік кесу штамптауға қарағанда икемділік береді. Табақты металл штамптау үшін конструкциялық әзірлеу процесі құрал-саймандарды дайындай бастамас бұрын тұрақты геометрияны таңдауды талап етеді. Ал лазерлік кесу сізге конструкциялық шешімдерді еркін түрде қайталап отыруға мүмкіндік береді, сондықтан ол әлі әзірленіп жатқан немесе жиі жаңартылуы қажет өнімдер үшін идеалды шешім болып табылады.

Komaspec компаниясының өндірістік процестерді таңдау бағдарламасына сәйкес, лазерлік кесу қосымша құрал-саймандарды қолданбай-ақ ±0,10 мм сызықтық дәлдікке жетеді, ал үлгілерді дайындау мерзімі 5 күнге дейін қысқартылуы мүмкін. Бұл «бірінші бөлшекке жету жылдамдығы» артықшылығы лазерлік кесуді штамптау құрал-саймандарын жасауға кірісу алдында конструкциялық тексерудің әдеттегі таңдауына айналдырады.

Құю ескертпелері: Бөлшектер күрделі ішкі қуыстарды, ішке қарай енген бөліктерді немесе жазық парақтардан пішімдеуге мүмкіндік бермейтін кеңістіктік пішіндерді қажет еткен кезде, литие әдісі штамптау әдісінің қол жеткізбейтін мүмкіндіктерін ұсынады. Әсіресе, күрделі геометриялық пішіндері бар алюминий немесе цинк бөлшектерін жоғары көлемде өндіруге өлшемді литие әдісі қолайлы. Дегенмен, литие әдісін қолданғанда поралылық мәселелері туындайды, цикл уақыты ұзақ болады және штампталған бөлшектермен салыстырғанда толеранциялар басқаша болады.

Қосымша өндіріс саласы: 3D-басып шығару құрал-жабдықтардың құны оправданбаған жағдайларда прототиптеу мен өте төмен көлемді өндіріске қолданылады. Бірнеше штампталған бөлшектерді жинау қажет ететін күрделі геометриялық пішіндерді кейде бір ғана басып шығарылған бөлшекке біріктіруге болады. Дегенмен, бір бірлікке келетін өндіріс құны әлі де жоғары, материалдардың таңдауы металды штамптауға қарағанда шектеулі және өндіріс жылдамдығы кез келген маңызды көлемде қарсыласын жеңе алмайды.

Өндіріс процесінің салыстырмасы

Процесс	Идеалды көлем ауқымы	Жетуге болатын дәлдік	Құрылыс қалдықтары	Бөлшек басына шығын (аз көлем)	Бөлшек басына шығын (үлкен көлем)
Таңбалау	10,000+ дана	±0,05 мм-ден ±0,25 мм-ге дейін	Төмен (оптимизацияланған жолақ орналасуы)	Жоғары (қалыптардың амортизациясы)	Өте төмен
CNC Машиналық өңдеу	1-ден 1 000 бірлікке дейін	±0,005 мм-ден ±0,025 мм-ге дейін	Жоғары (материалды кесу процесі)	Орташа	Жогары
Лазерлік кесу	1-ден 10 000-ға дейінгі дана	±0.10мм	Орташа (орналасуды оптимизациялау)	Төменнен орташаға дейін	Орташа
Штамповке под давлением	5,000+ дана	±0,10 мм ден ±0,50 мм дейін	Төмен (практикалық пішінді)	Жоғары (инструменттерге инвестиция)	Төменнен орташаға дейін
Қосымша шығару	1-ден 500-ге дейін бірлік	±0,10 мм ден ±0,30 мм дейін	Өте төмен (қосымша өндіріс процесі)	Жогары	Өте жоғары

Сіздің жобаңыз үшін шешім қабылдау негізі

Сіз өзіңіздің нақты талаптарыңызға қай процесстің сәйкес келетінін қалай анықтайсыз? Осы негізгі сұрақтар бойынша жұмыс істеңіз:

• Сіздің өндіріс көлеміңіз қандай? 1 000 бірліктен төмен көлемде штамптау әдетте экономикалық тұрғыдан мағынасыз болады. 1 000 мен 10 000 бірлік арасында құрал-саймандардың нақты бағалары негізінде өзіндік құнын қайтару есептерін жүргізіңіз. 10 000 бірліктен жоғары көлемде штамптау бір бұйымға келетін шығындар бойынша әдетте жеңіске жетеді.
• Сіздің дизайнınız аяқталды ма? Егер сіз әлі де қайта құру кезеңінде болсаңыз, штамптау құрал-саймандарына инвестициялаудан бұрын лазерлік кесу немесе фрезерлеу арқылы жасалған прототиптерге инвестициялаңыз. Қалыптарды дайындаудан кейінгі конструкциялық өзгерістер қымбатқа түседі және уақыт талап етеді.
• Сіздің қолданысыңыз қандай дәлдік талаптарын қояды? Стандартты штамптау әдісі техникалық шарттарға байланысты ±0,05 мм-ден ±0,25 мм-ге дейінгі дәлдікке қол жеткізеді. Тарылған допустимді ауытқуларды талап ететін бұйымдар үшін CNC фрезерлеу немесе мамандандырылған дәл штамптау қажет болуы мүмкін.
• Қандай геометриялық пішіндерді өндіресіз? Штамптау жазық парақтардан жасалатын екі өлшемді және орташа үш өлшемді пішіндер үшін өте жақсы көрсеткішке ие. Күрделі ішкі элементтер, терең қуыстар немесе ішкі қиғаштар (undercuts) үшін фрезерлеу немесе құю әдістері тиімдірек.
• Сіздің уақыт кестеңіз қандай? Бұйымдарды күндер ішінде қажет етесіз бе? Құрал-саймандарды дайындау мерзімін күтпей-ақ лазерлік кесу немесе CNC фрезерлеу әдістері тез нәтиже береді. Қалыптарды дайындауға 4–8 апта күте аласыз ба? Сонда штамптау тиімді болады.

Көптеген сәтті жобалар әдістерді стратегиялық түрде ұштастырады. Лазерлік кесу арқылы прототип құрыңыз, шағын CNC-өңделген партиялармен тексеріңіз, содан кейін дизайнның тұрақтылығы мен көлемдік болжамдары құрал-жабдықтарға инвестициялауды оправданатын болған кезде штамптауға көшіңіз. Бұл кезеңдік тәсіл ұзақ мерзімді өндірістің экономикасын оптималдауға қол жеткізіп, қауіпті азайтады.

Штамптау өндірістің кеңірек пейзажында қай жерде орналасқанын түсіну сіздің таныс әдістерге әдеттегідей сүйенбей, алайынша дұрыс таңдау жасауға мүмкіндік береді. Бұл салыстырмалы негіз қалыптастырылғаннан кейін, сапа бақылауы мен дәлдік стандарттарының штампталған бөлшектердің тұрақты түрде техникалық талаптарға сай келуін қамтамасыз етуін қарастырайық.

Штамптаудағы сапа бақылауы мен дәлдік стандарттары

Сіз штамптау әдісін басқа әдістермен салыстырдыңыз және осы процестің қашан ең жақсы нәтиже беретінін түсінесіз. Бірақ сенімді тұтынушыларды проблемалы тұтынушылардан ажырататын нәрсе — мыңдаған немесе миллиондаған бірдей бөлшектер бойынша сапаны қалай ұстап тұратыны. Бір ғана идеалды штампталған металды бөлшек шығару қарапайым іс. Ал осындай дәлдікпен он мың бөлшек шығару? Ол көптеген өндірушілер ешқашан толық түсіндірмейтін жүйелі сапа бақылауын талап етеді.

Дәлдікпен орындалатын металды штамптау жағдайында допусктер — бұл тек сызбадағы сандар емес. Бұлар бөлшектердің жеңіл құрастырылуы мен қымбатқа түсетін қайта өңдеуді талап ететін компоненттердің арасындағы айырмашылықты көрсетеді. JV Manufacturing-ның допусктерді талдауына сәйкес, тар допусктерге сай келу — көбінесе ±0,001 дюйм немесе одан да тар шектерге сыйып қалу дегенді білдіреді. Қарапайым тілмен айтсақ, жоғары дәлдікті металды штамптау қолданбаларында қателікке шамалы да орын жоқ.

Процесс түрі бойынша допусктер мүмкіндігі

Барлық штамптау әдістері бірдей дәлдік бермейді. Әрбір әдістің жеткізетін дәлдігін түсіну сізге нақты күт expectations қоюға және өз қолданысыңыз үшін дұрыс әдісті таңдауға көмектеседі.

Стандартты прогрессивті штамптау: Прогрессивті штамптар арқылы өндірілетін көптеген метал штамптау бөлшектері бөлшек геометриясы мен материалға байланысты ±0,005"–±0,015" аралығындағы дәлдікке ие болады. Бұл аралық стандартты құрылғылармен немесе маңызды емес жинақтармен өзара әрекеттесетін бөлшектер үшін көптеген коммерциялық қолданыстарға сай келеді.

Дәл қиғыш: Шеттердің сапасы мен өлшемдік дәлдік ең маңызды болған кезде, дәл штамптау ±0,0005"–±0,001" дәлдікке жетеді. Тісті берілістер, жұлдызша белбеулер және қауіпсіздікке маңызды компоненттер үшін автомобильдік метал штамптауы осындай дәлдікті талап етеді.

Дәл штамптау бөлшектері: Дәлдікті арттыруға бағытталған мамандандырылған операциялар әдетте жетілдірілген құрал-жабдықтарды, бақыланатын ортаны және қатаң технологиялық процесті бақылауды қолдану арқылы ±0,001"-ден ±0,003"-ге дейінгі дәлдікті қамтамасыз етеді. Бұл тақталық метал бөлшектері құрамы мен қызметі туралы шарттар қатал қойылатын аэроғарыш, медициналық және электроника салаларында қолданылады.

Материалдың таңдалуы қолжетімді дәлдіктерге маңызды әсер етеді. Саладағы зерттеулерге сәйкес, алюминий, мыс және кейбір штамптауға қолайлы болат маркалары сияқты жоғары пластикалық қасиетке ие материалдар қажетті пішінге сынбай жеңіл бейнеленеді. Бұл деформацияға қарсы тұратын және серпімділік қайтаруы (springback) көп болатын илемейтін материалдарға қарағанда тақырыптық дәлдіктерді қамтамасыз етуге мүмкіндік береді.

Сапаны өндіріске енгізу

Бірінші бөлшектің дәлдігін қамтамасыз ету — егер кейінгі бөлшектер шектерден шығып кетсе — ешқандай мағынаға ие емес. Жоғары көлемді штамптау циклдарында тұрақтылықты сақтайтын өндірушілер штамптау процесінің барлық кезеңдерінде жүйелі сапа бақылауын қолданады.

Тексеру әдістері: Қазіргі заманғы штамптау операцияларында өлшемдік дәлдікті тексеру үшін бірнеше өлшеу технологиялары қолданылады:

• Координатты өлшеу машиналары (CMM): Компьютермен басқарылатын зондтар күрделі геометрияны микрондық дәлдікпен өлшейді және нақты өлшемдерді CAD-спецификацияларымен салыстырады
• Оптикалық өлшеу жүйелері: Көрінетін негізде жүргізілетін бақылау өлшемдік деректерді тез алып, жоғары жылдамдықтағы өндіріс сызықтарында маңызды сипаттамалардың 100%-дық бақылануын қамтамасыз етеді
• Жарамды/жарамсыз калибрлер: Қарапайым, сенімді құралдар өндіріс алаңында маңызды өлшемдерді тез тексереді және шектен тыс бөлшектерді олар келесі өндіріс сатысына өтпес бұрын анықтайды
• Бет профилографтары: Штампталған металл бөлшектердің эстетикалық және функционалдық талаптарға сай келуін қамтамасыз ету үшін беттің кедір-бұдырлығы мен жабылу сапасын өлшеңіз

Статистикалық процессті басқару (SPC): Әрбір бөлшекті тексеру орнына СПК (статистикалық процессті бақылау) әдісі процесстің тұрақтылығын нақты уақытта статистикалық әдістер арқылы бақылайды. Kenmode-тың сапа талдауы бойынша маңызды сипаттамалар металдан жасалған штампталған бөлшектерге белгіленеді, сонымен қатар ауытқуларға қолайлы шектер анықталады. Нормадан ауытқулар автоматты түрде графикте көрсетіледі, бұл басқарушыларға ауытқулардың бағытын анықтауға және ақаулар пайда болмас бұрын оларды шешуге мүмкіндік береді. Бұл алдын-ала әрекет алынған тәсіл шығындарды азайтады және өндіріс циклы бойынша тұрақты сапаны қамтамасыз етеді.

Автомобильдік сапаның негізгі құралдары: Автомобильдік металдық штамптау үшін салалық стандарттар белгілі сапа әдістерін талап етеді. IATF 16949 сапа нұсқаулығы Қосымша өнім сапасын жоспарлау (APQP), Өндірістік бөлшек ресми бекіту процесі (PPAP), Ақаулардың түрлері мен әсерлерін талдау (FMEA), Өлшеу жүйесін талдау (MSA) және Статистикалық өндіріс бақылауын қолдануды міндеттейді. Бұл Сапа негізгі құралдары Автомобиль өнеркәсібі әрекеттері тобы (AIAG) қабылдаған, олар – металдық штамптау ақауларын алдын алу мен анықтауға бағытталған тиімді сапа басқару жүйесінің негізгі құрылымдық элементтерін құрайды.

IATF 16949 стандарттары бойынша сертификатталған өндірушілер, сонымен қатар құрал-жабдықтарды дамыту үшін алдыңғы қатарлы CAE симуляциясын қолданған кезде автомобильдік қолданыста тұрақты түрде жоғары деңгейдегі нәтижелерге қол жеткізеді. Мысалы, Шаойи компаниясының дәл штамптау мүмкіндіктері сапаға бағытталған өндірістің қандай нәтижелерге қол жеткізетінін көрсетеді: қымбатқа түсетін қайталанымдарды азайтып, өндіріс мерзімдерін қысқартатын 93% бірінші өткізу бекіту коэффициенті.

Өндіріс барысындағы сапа бақылау нүктелері

Жүйелік сапа бақылауы — бұл жолдың соңындағы жалғыз тексеру емес. Бұл қымбат тұратын мәселелерге айналғанға дейін ауытқуларды уақытылы анықтайтын бақылау нүктелерінің тізбегі.

• Келіп түскен материалды растау: Металл өңдеуді бастамас бұрын оның қалыңдығы, қаттылығы және беттік сапасы талаптарға сай келетінін растайды
• Бірінші үлгіні тексеру: Толық өндіріс басталмас бұрын бірінші бөлшектердің көлемдік параметрлерін толық тексеру
• Процесті бақылау: Сенсорлар престің күшін, материалдың берілуін, шаблонның температурасын және пішірілу жағдайларын нақты уақытта бақылайды
• Статистикалық таңдау: Анықталған интервалдармен жүргізілетін көлемдік тексерулер тұрақтылықты растайды және құралдың тозу бағытын анықтайды
• Визуалды тексеру: Дайындалған операторлар автоматтандырылған жүйелер өткеріп жіберуі мүмкін беттік ақауларды, кесінділерді және көрінетін ақауларды анықтайды
• Қорытынды аудит: Толық тексеру штампталған металдық бөлшектердің жеткізу алдында барлық тұтынушы талаптарына сай келетінін растайды

Сондай-ақ, қоршаған орта факторлары да дәлдік нәтижелеріне әсер етеді. Допусқа бақылау зерттеулеріне сәйкес, температура мен ылғалдылық тербелістері материалдың кеңеюіне немесе сығылуына әкеледі, бұл допусқа тұрақтылығын әсер етеді. Өндіріс барысында бақыланатын ортаны сақтау сенімділіктің тұрақты қалуын қамтамасыз етеді.

Сапа жүйелері арқылы әрбір бөлшектің талаптарға сай келетіндігі қамтамасыз етіледі, сондықтан келесі қарастырылатын мәселе — штамптау сәттілігін анықтайтын құн факторлары мен жобалау элементтерін түсіну.

Штамптау сәттілігі үшін құн факторлары мен жобалау

Сіз өндірістік циклдар бойынша тұрақты дәлдікті қамтамасыз ететін сапа жүйелері туралы таныстыңыз. Бірақ көптеген жобалар осы жерде қиналады: шешім қабылдауға дейін нақты экономикалық көрсеткіштерді түсіну. Өндірістік метал штамптау әрбір бөлшекке қатысты өте жоғары тиімділік береді, бірақ дайынсыз сатып алушыларды күтпеген жасырын шығындар қиыншылыққа ұшыратады. Алғашқы инвестиция мен ұзақ мерзімді экономикалық нәтижелер арасындағы өзара байланысты меңгеру — сәтті штамптау жобаларын бюджеттік апаттардан айырып тұрады.

Штамптау құнын нені анықтайды және қандай жобаны құру керек, сонда күтпеген қосымша шығындарсыз тиімділік қамтамасыз етіледі? Сіздің соңғы нәтижеңізді шын мәнінде анықтайтын факторларды қарастырайық.

Қалыптарға инвестициялардың өтелуін түсіну

Құрал-жабдықтар — бұл кез келген металл штамптау жобасындағы ең үлкен бастапқы инвестиция. Manor Tool компаниясының құнын талдауына сәйкес, әрбір штамп сіздің бөлшегіңізге арнайы құрастырылып, жасалады, сондықтан ол құны жоғары шығын болып қана қоймайды, сонымен қатар ұзақ мерзімді үнемдеу кілті де болып табылады.

Қайтарымдылық есебі қалай жұмыс істейді: мысалы, құрал-жабдықтар іске қосылғаннан кейін әрбір бөлшектің өндірілу құны $0,35 болатын прогрессивті штамптың құны $50 000 деп елестетіңіз. Осы бөлшекті лазерлік кесу арқылы құрал-жабдықтарға кететін инвестициясыз $3,50-тан өндірумен салыстырыңыз. 10 000 дана өндірілген кезде лазерлік кесудің жалпы құны $35 000, ал штамптаудың құны $53 500 құрайды. Ал 100 000 дана өндірілген кезде лазерлік кесудің құны $350 000-ға жетеді, ал штамптаудың жалпы құны тек $85 000 құрайды. Көлемі артқан сайын экономикалық тиімділік радикалды түрде өзгереді.

Құрал-жабдықтардың құны сіздің инвестицияңызға тікелей әсер ететін бірнеше факторға байланысты:

• Қалыптың күрделілігі: Қарапайым жеке операциялық штамптар күрделі сипаттамалы көп станциялық прогрессивті штамптарға қарағанда арзан тұрады
• Материал талаптары: Жоғары беріктікті материалдар қымбат тұратын құралдық болаттан жасалған күштірек құрал-жабдықтарды талап етеді
• Шектік ауытқу сипаттамалары: Дәлдік шектерінің қаттыраюы дәлдікпен өңдеуді және жоғары сапалы компоненттерді талап етеді
• Күтілетін өндіріс көлемі: Жоғары көлемдер миллион ұрысқа есептелген тұрақты құрал-жабдықтарға инвестициялауға негіз болады

Саладағы сарапшылардың айтуынша, құрал-жабдықтардың сапасы өте маңызды. Төменгі сортты болаттан жасалған калыптар тез тозады және біркелкі емес бөлшектер өндіреді. Сенімді, өзінің елінде шығарылған құрал-жабдықтарға инвестициялау қайталанатын сапаны, болжанатын шығындарды және ұзақ мерзімді өндірістік сәттілікті қамтамасыз етеді; жоғары сапалы калыптар ұстау қажет болғанша 1 000 000-нан астам ұрысқа кепілдік беріледі.

Егер жылдамдық маңызды болса, тез прототиптау ұсынатын тәрбиешілер сіздің уақыт кестесіңізді сапаны төмендетпей-ақ қысқартады. Мысалы, Шаойи компаниясының толық калыптарды жобалау мүмкіндіктері толық өндірістік калыптарға өтуге дейін жобалауды тез тексеруге мүмкіндік беретін, кемінде 5 күн ішінде тез прототиптау ұсынады. Олардың өндірушілерге (OEM) қойылатын талаптарға сай әзірленген, қол жетімді құрал-жабдықтары инженерлік негізделген тәсілдердің уақыт кестесі мен бюджетті бірдей оптимизациялауын көрсетеді.

Бюджетке әсер ететін жасырын шығындар

Құрал-саймандардан басқа, жалпы жоба құнына әсер ететін бірнеше фактор бар, оларды сатып алушылар көбінесе баға ұсыныстары келгенше ескермейді. Бұл элементтерді алдын ала түсіну баға таңқалдырғышын болдырмауға және штамптау қолданбалары үшін дәл бюджеттеу мүмкіндігін береді.

Материалды таңдаудың толқындық әсерлері: Сіздің металды таңдауыңыз тек шикізат құнына ғана әсер етпейді. Өндірістік шығындарды талдау бойынша, жоғары беріктікті немесе арнайы материалдар құрал-саймандар мен престің қосымша беріктігін талап етеді, бұл құрал-саймандарға инвестициялау мен операциялық шығындардың екеуін де арттырады. Нақты қажеттіліктерден асыра қолданылатын материал маркасы немесе қалыңдығы шығындарды маңызды деңгейде арттыруы мүмкін, бірақ нәтижелерге ешқандай жақсарту әкелмейді.

Дәлдікке негізделген шығындар: Дәлдік шектерінің қатаңдауы сіздің жобаңызға әсер ететін әрбір аспектіге таратылады. Саладағы зерттеулерге сәйкес, дәлдік шектері қатаң болатын бөлшектер үшін дәлірек құрал-жабдықтар мен білікті еңбек күші қажет болады, бұл құрал-жабдықтарды жасау, өндіріс операциялары және бақылау талаптары бойынша шығындарды арттырады. Тек маңызды өлшемдерге ғана қатаң дәлдік шектерін белгілеу және басқа жерлерде кеңістік беру жалпы шығындарды азайтады.

Екінші кезектегі операциялар: Көптеген штампталған бөлшектердің пішінін қалыптастырғаннан кейін қосымша өңдеуді қажет етеді. Жиі қолданылатын екіншілік операцияларға мыналар жатады:

• Қиырлардың шыңдалуы мен өңделуі
• Пластикалау, бояу немесе порошкалық бояу сияқты беттік өңдеулер
• Тесіктерді тізбектеу немесе тізбектеу
• Басқа компоненттермен жинақтау
• Қасиеттерді жақсарту үшін жылумен өңдеу

Сәйкес шығындарды оптимизациялау бойынша зерттеу , штамптау кезінде операцияларды тиімді біріктіру жалпы өңдеу шығындарын азайтуға көмектеседі. Бұл талаптарды штамптау дизайн кезеңінде ескеру кенеттен туындайтын қиындықтарды болдырмауға және өндірісті жеңілдетуге мүмкіндік береді.

Көлемдік экономика: Жоғары көлемді металл қалыптау бірлікке шаққандағы шығындарды масштабтың артықшылығы арқылы төмендетеді. Металл қалыптау өндірушісі құрал-саймандардың, дайындық жұмыстарының және тұрақты шығындардың құнын партия көлемі ұлғайған сайын көбейген бірліктерге таратады. Өндірістік талдауға сәйкес, мүмкіндігінше ең жоғары санда бөлшектерді тапсыру құрал-саймандар мен дайындық шығындарын барлық өндіріс көлеміне таратады және ең тиімді құндылықты қамтамасыз етеді.

Қолданушыңызбен талқылауға тиісті шығындардың негізгі факторлары

Баға ұсыныстарын соңғы рет растамас бұрын осы маңызды факторларды металл қалыптау жабдықтарын жеткізушіңізбен немесе қалыптау зауытыңыздың серіктесімен талқылаңыз:

• Жылдық бағаланған қолдану көлемі (ЖБҚК): Сіздің болжанатын өндіріс көлеміңіз құрал-саймандардың сапасын, қалыптау болатының таңдауын және бір бөлшекке шаққандағы баға деңгейлерін анықтайды
• Өндіріске қолайлылыққа құрылған жобалау бойынша қайта қарау: Ерте DFM (дизайнды өндіріске қолайлылық) ынтымақтастығы жиі қосымша күрделілікті жою арқылы ең ірі шығын үнемдеуін қамтамасыз етеді
• Альтернативті материалдар: Төменірек бағалы қорытпалар сіздің өнімділік талаптарыңызға сәйкес келеді ме және артық сипаттамалардан айналып өтуге болады ма, осы жайлы талқылаңыз
• Допусктің оптимизациялануы: Қай өлшемдердің нақты тұрақты бақылауы қажет екенін және қай өлшемдер стандарттық дәлдік шектерін қабылдай алатынын анықтаңыз
• Екіншілік операцияларды біріктіру: Басқа өңдеулерді қажет ететін сипаттамаларды штамптау операцияларына енгізу мүмкіндігін зерттеу
• Құрал-саймандарға иелік және олардың қолданыста ұстауы: Құрал-саймандарға кім ие болатынын, оларды қолданыста ұстау жауапкершілігін және өндіріс өмірлік циклы бойынша алмастыру шығындарын анықтау
• Жеткізу уақытының талаптары: Тез тапсырыстар үшін қосымша төлем талап етіледі; нақты уақыттау өндіріс шығындарын азайтады

Тараптардың ынтымақтастығы туралы зерттеулерге сәйкес, өндіріс серіктесіңізбен бастапқы кезеңдерде тығыз жұмыс істеу көбінесе ең ірі құны төмендету нәтижесін береді. Сіздің қолданысыңыз талап ететін сапаны сақтай отырып, металды штамптау үшін дизайнды өндіріске жарамды етуге бағытталған олардың мамандықтары құрал-саймандарға инвестициялау мен үнемі жүріп отырған өндіріс шығындарын қатты төмендетуге мүмкіндік береді.

Темір жұмыс үдерісі туралы жиі қойылатын сұрақтар

1. Штамптау процесі дегеніміз не?

Штамповка — бұл жазық металл парағын арнайы калыптар мен қуатты престерді пайдаланып дәл пішіндерге айналдыратын салқын деформациялау өндіріс процесі. Бұл процесске металдан жасалған шаблондарды штамптау пресіне енгізу, одан кейін соққы беруші және калып арқылы материалға үлкен күш түсіру арқылы оны тұрақты түрде қажетті бөлшектерге деформациялау кіреді. Бұл әдіс материалды қыздырмай, бұйымдардың өлшемдік дәлдігін жоғары деңгейде қамтамасыз етеді және ыстық деформациялау процестерімен салыстырғанда толеранцияларды тағайындаудың тағы да қатаңырақ шектерін қамтамасыз етеді. Бір рет құрал-жабдықтар орнатылғаннан кейін бұл әдіс қарапайым сақиналардан бастап күрделі автомобильдік кронштейндерге дейінгі бірдей бөлшектерді жоғары көлемде, таңғалдырарлық тұрақтылық пен өндірістік тиімділікпен шығаруға мүмкіндік береді.

2. Тегістеу әдісінің 7 қадамы қандай?

Толық штамптау жұмыс процесі жеті негізгі қадамды қамтиды: (1) Дизайн мен материалды таңдау — инженерлер оптималды металл түрін анықтайды және қажетті өндеу үшін қалыптарды өзіндік түрде жасайды; (2) Жабық қиықтарды дайындау және оларды құйылған рулондардан кесу; (3) Қалыптарды орнату және престі конфигурациялау — дұрыс орналасу мен калибрлеу үшін; (4) Формалау операциялары — қалыптар металды қажетті пішінге келтіру үшін бақыланатын қысымды түсіреді; (5) Тесу, кесу және шеттерді тазарту — тесіктерді жасау және дәл шеттерді қалыптау үшін; (6) Тістеу, дәнекерлеу немесе жылумен өңдеу сияқты қосымша операциялар; және (7) Аяқталған өнімді дайындау мен сапаны бақылау — кемшіліктерді жою, бетті өңдеу және техникалық талаптарға сәйкестігін тексеру үшін толық қарау.

3. Штамптау қалай жасалады?

Штамповка әдісі — жазық металл парағын екі дәл тегістелген беттің арасына орналастырып, одан кейін мыңдаған фунт күш түсіру арқылы жүзеге асады. Штамптау пресі металл парағын екі беттің арасына қысып, соққышты қалып қуысына төмен қарай итереді. Қысым әсерінен металл пластикалық деформацияға ұшырап, қалыптың контурларына сыйып, құрылымдық бүтіндігін сақтайды. Күш металлдың ағу шегінен асып кеткен, бірақ созылу беріктігінен төмен болған кезде материал тұрақты түрде қалып пішінін қабылдайды. Прогрессивті қалып операциялары үздіксіз металл жолағын бірнеше станция арқылы жылжытады; әрбір станцияда қиып алу, иілу, тесу немесе пішіндеу сияқты нақты операциялар орындалады, ал соңғы кезеңде дайын бұйым бөлінеді.

4. Штамповка мен тесу арасындағы айырмашылық қандай?

Екі процес те штамптар мен престерді пайдаланады, бірақ олар әртүрлі мақсаттарға қызмет етеді. Тесік тесу — негізінен қиғыш операциясы болып табылады және CNC-бақыланатын дәл қию арқылы парақты металлдан тесіктер жасау немесе материалды алып тастауға арналған. Штамптау — қию операцияларының қосымшасы ретінде иілу, созу, рельефті өңдеу, монеталық өңдеу және жиектеу сияқты кеңірек металды формалау әдістерін қамтиды. Штамптау әдетте күрделірек құрал-жабдықтарды талап етеді, әсіресе көпбаспалдақты процестер немесе бірнеше штамптарды тізбектеп қолдануды қажет ететін күрделі дизайндар үшін. Штамптаудағы құрал-жабдықтардың күрделілігі жазық парақтарды үшөлшемді бөлшектерге толығымен түрлендіруге мүмкіндік береді, ал тесік тесу нақты материалды алып тастауға бағытталған.

5. Мен қашан басқа өндірістік әдістердің орнына штамптауды таңдауым керек?

Штамповка өндіріс көлемі 10 000 бірліктен асқанда ең тиімді таңдау болып табылады, себебі бастапқы құрал-жабдықтарға кеткен үлкен инвестициялар бір бөлшектің өндірісіне кететін шығындарды әлдеқайда төмендету арқылы өзінің құнын қайтарылады. Мысалы, лазерлік кесу құрал-жабдықтарсыз бір бөлшекке $4,50 тұратын болса, штамптау құрал-жабдықтарын сатып алғаннан кейін бір бөлшекке шығын тек $0,30 құрайды. 50 000 бірліктен асқанда штамповканың өндіріс шығындарын жеңу қиынға түседі. Алайда, прототиптеу немесе 1 000 бірліктен төмен көлемдегі өндіріс үшін лазерлік кесу немесе CNC фрезерлеу экономикалық тұрғыдан тиімдірек болып табылады. Сізге бірдей бөлшектерді тұрақты және жоғары жылдамдықпен өндіру қажет болса, дизайн аяқталған болса және стандарттық дәлдіктер ±0,05 мм – ±0,25 мм сіздің талаптарыңызға сай келсе, штамповканы қарастырыңыз.
