Алюминий модулі жобалау үшін не нәрсе білдіреді

Сіз жеңіл фреймді, тербеліске тұрақты панельді немесе иіліп, бірақ сынбайтын бөлшекті жобаласыз, әрбір есептеуде алюминий модулінің кездесетінін байқайсыз. Бірақ бұл қасиет сізге шын мәнінде не айтып береді және ол күш пен тығыздық тәрізді таныс көрсеткіштерден қалай ерекшеленеді?

Алюминий модулі шын мәнінде не нәрсе айтып береді

Алюминий модулін, кейде серпімділік модулі немесе Юнг модулі деп те атайды, серпімді диапазондағы материалдың қаттылығын өлшейді. Қарапайым айтқанда, ол берілген жүктеме астында алюминий бөлшектің қаншалықты созылатынын немесе қысылатынын айтады — тұрақты деформация болмай тұрып. Бұл қаттылық, тербеліс немесе серпімділік нәтижесінде қоршаған ортаға әсер ететін қолданулар үшін маңызды.

• Қаттылық (Модуль): Бөлшек қаншалықты иіліп немесе жүктеме кезінде тербелетінін басқарады. Алюминий үшін серпімділік модулі әдетте 68–69 ГПа шамасында болып, болатқа қарағанда икемдірек, бірақ көптеген инженерлік қолдануларға лайықты.
• Жетістік: Материалдың қирауы немесе сынбастан бұрын көтере алатын ең жоғары кернеуді көрсетеді. Бұл көрсеткіш қорытпа мен шартқа байланысты әртүрлі болады.
• Тығыздығы: Заттың бірлік көлемінің массасына қатысты, салмақ пен инерцияға әсер етеді, бірақ қаттылыққа тікелей әсер етпейді.

Серпімділік модулі температура және жылумен өңдеуге қатысты беріктікке қарағанда аз сезімтал – қорытпаны немесе шартты таңдау негізінен беріктікті, пішінделуі мен коррозияға тұрақтылықты реттейді, бірақ Е модулін емес.

Юнг, ығысу және көлемдік модульдердің түсіндірмесі

Инженерлер алюминий сияқты материалдардың әртүрлі жүктемелерге қалай жауап беретінін сипаттау үшін үш негізгі серпімділік тұрақтыларын қолданады:

• Юнг модулі (E): Серпімді аумақта созу немесе сығу кезіндегі қаттылықты өлшейді. Алюминий үшін E ≈ 68–69 ГПа (шамамен 9,9–10 миллион фунт/кв. дюйм) [AZoM] . Бұл кейде алюминий юнг модулі деп те аталады.
• Қиылу модулі (G): Материалдың пішінін өзгертуге қаншалықты кедергі көрсететінін сипаттайды (қиылу). Алюминий үшін G әдетте 25–34 ГПа аралығында болады.
• Көлемдік қысу модулі (K): Материалдың біркелкі қысылуына қарсылығын көрсетеді – материалдың көлемін қысу қаншалықты қиын екенін білдіреді. Алюминийдің көлемдік қысу модулі 62–106 ГПа аралығында болады.

Көптеген изотроптық металдар үшін бұл тұрақтыларды Пуассон коэффициенті (ν) байланыстырады, ол алюминий үшін шамамен 0,32–0,36 аралығында болады. Алайда, экструзияланған немесе қайта дайындалған өнімдерде (созылмалы немесе дәнекерленген) бағыттаушы айырмашылықтар пайда болуы мүмкін – бұл тақырыпқа біз кейінірек ораламыз.

• E (Юнг модулі): Созылу/сығылу қаттылығы
• G (Қиылу модулі): Қиылу қаттылығы
• K (Көлемдік қысу модулі): Көлемдік қаттылық

Қай жағдайда қаттылық модулі қаттылықтан артық болып табылады

Күрделі болып көрінеді? Салмағы жеңіл алюминий сәулесінің жүкті ұстап тұрғанын елестетіп көріңіз. Алюминийдің қаттылық модулі (оның беріктігі емес) сол жүк астында қаншалықты иілетінін анықтайды. Тербеліс төзімді конструкцияларда – мысалы, әуе-кеңістікті панельдер немесе дәл құрылымдар – қаттылық (E) табиғи жиілікті және ауытқуды басқарады, ал беріктік тек жарылуға жақын болған жағдайда ғана маңызды болып табылады.

Түсініктерді түсінікті етіп ұстау үшін төмендегідей істеңіз:

• Қаттылық (E, G, K): Ауытқу, тербеліс және серпімділікті басқарады. Серпімді пішіндеу маңызды болатын балкаларды, серіппелер мен панельдерді өлшеп жасау үшін модульді қолданыңыз.
• Жетістік: Тұрақты деформация немесе сынуға дейінгі максималды жүктемені шектейді.
• Тығыздығы: Берілген геометрия үшін салмақты, инерцияны және энергияны жұтуын әсер етеді, бірақ қаттылық әсер етпейді.

Келесі бөлімдерде сіз балка прогибінің көшіріп-сақтау формулаларын, модульді өлшеу жұмыс үрдісін және қаттылықты есептеу мен салыстыру бойынша практикалық мысалдарды табасыз. Әзірге есте сақтаңыз: иілу мен тербелісті болжау үшін сіздің негізгі қасиетіңіз — алюминийдің серпімділік модулі, ал емес беріктік немесе салмақ.

Қарапайым бірліктер мен аударымдар

Дерекбеттерінен немесе модельдеу құралдарынан ауыстырып, «Неліктен бұл сандар қате көрінеді?» деп ойлаған ба? Бұл жиі модуль мәндері — мысалы, алюминий модулі — әртүрлі бірліктерде көрсетілгендіктен болады. Есептеу дәлдігін, ынтымақтастықты және командалар немесе халықаралық стандарттар арасында деректерді бөлісу кезінде қымбатқа түсетін қателерден құтылу үшін серпімділік модулінің бірліктерін дұрыс көрсету маңызды. серпімділік модулінің бірліктері есептеу дәлдігін, ынтымақтастықты және командалар немесе халықаралық стандарттар арасында деректерді бөлісу кезінде қымбатқа түсетін қателерден құтылу үшін серпімділік модулінің бірліктерін дұрыс көрсету маңызды.

Практикада кездесетін модуль бірліктерінің ең кең таралғаны

Серпімділік модулі, оның алюминий немесе басқа кез келген материал үшін кернеумен бірдей өлшемге ие болады: ауданның бірлігіне келетін күш. Бірақ серпімділік модулінің бірліктері сіз қай жерде жұмыс істейтініңізге немесе қай стандартты қолданатыныңызға байланысты болуы мүмкін.

Мысалы, алюминийдің серпімділік модулі көбінесе 69 ГПа немесе 10 000 кси болып келеді, дереккөздерге байланысты [AmesWeb] . Екеуі де бірдей мағынаны білдіреді, тек әртүрлі серпімділік модулінің бірліктері .

Көшіріп және желімдеуге дайын тез аударулар

Бірліктерді тез аудару қажет пе? Калькулятор немесе электрондық кесте үшін дайын өрнектер мына жерде:

Өлшемдік ескерту: 1 Па = 1 Н/м ². Кернеу мен модуль әрқашан бірдей бірліктерде болады – егер күшіңіз ньютонмен, ал ауданыңыз шаршы метрмен болса, сіз модульді паскаль есебінде аласыз.

Қателерді азайту үшін тапсырыс беруші немесе басым симуляция/тексеру құралы қолданатын бірліктер жүйесін таңдаңыз. Э-ның бір ғана шынайы көзі ретінде кестедегі ұяшықты сақтап, басқа барлық бірлік көріністерін осынан есептеңіз.

ГПа және psi-де қашан есеп беру керек

Сіз қайсыбір серпімділік модулінің бірліктерін пайдалануыңыз керек? Қолданылуы мен көрермендерге байланысты:

• ГПа немесе МПа: Құрылыс, автомобиль және халықаралық инженериялық топтарда жиі кездеседі. Қазіргі ғылыми әдебиеттер мен симуляциялық құралдар осы SI бірліктерін пайдаланады.
• psi немесе ksi: Солтүстік Америкалық құралдар, әуе-кеңістік және ескірген техникалық сипаттамаларда кездеседі.

Серпімділік модулінің бірліктерін ауыстыру жоғарыда көрсетілген формулалар арқылы оңай орындалады, бірақ әрқашан сіздің сілтемелеріңіз бен құралдар қандай бірліктерді күтіп тұрғанын қайта тексеріңіз. Бірліктерді қате белгілеу жобалау процесінің соңғы сатыларында ғана анықталатын қателерге әкеліп соғуы мүмкін.

• Есептеулер мен есептерде бірліктерді әрқашан анық көрсетіңіз
• Кестеңізде ауыстыру тексеру ұяшығын сақтаңыз
• Әрбір сынақ есебі мен сызбада бірліктер жүйесін жазыңыз
• Есептеу блогында бірліктерді араластырмаңыз

Бұл бірлік шарттар мен ауыстыруларды меңгеру арқылы сіз ынтымақтастықты жеңілдетесіз және қандай стандартпен жұмыс істесеңіз де, сіздің алюминий модулінің мәндері әрқашан дұрыс болады. Келесі кезекте қорытпа мен темпердің есептелген мәндерге қалай әсер ететінін және оларды қалай құжаттау керектігін қарастырамыз.

Қорытпа мен темпер алюминий модуліне қалай әсер етеді

Қорытпа мен темпер қаттылыққа қалай әсер етеді

Әр түрлі алюминий қорытпасын немесе темперді таңдау сіздің бөлшектің қаттылығын күрт өзгертетінін естіп қалдыңыз ба? Жауап – әдетте жоқ. Қорытпа отбасы мен темперге қарай беріктік пен пішінделу мәндері әлдеқайда өзгеруі мүмкін болса да, алюминий модулі (нақтылықпен Янг модулі) түрлі маркалар мен жылу өңдеулері бар кезде өзгеріссіз қалады.

Мысалы, 6061 алюминий серпімділік модулі 6061-T4 немесе 6061-T6 қолдансаңыз да шамамен 10,0 миллион фунт/кв. дюйм (≈69 ГПа) құрайды. Бұл көптеген инженерлік есептеулерде берілген қорытпаның барлық түрлері үшін бір модуль мәнін қолдануға болатындығын білдіреді, тек қолдануыңыз кіші өзгерістерге өте сезімтал немесе өте мамандандырылған өнім түрлерімен жұмыс істеу кезінде ғана емес. Бұл үлгі басқа да кең тараған қорытпалар үшін орындалады – сонымен қатар құйма және түрлендірілген.

Қорытпа модуліне тән деректерді ұйымдастыру

Нәрселерді нақтылау үшін алюминийдің негізгі қорытпалары үшін типтік модуль мәндерін келтіретін кесте қарастырылған. Сіз 6061 алюминийдің юнг модулі (және ұқсас түрлендірілген маркалар) жалпы алюминий серпімділік модуліне өте жақын болып қалады, ал құйма қорытпалардың айырмашылығы аз болып келеді. Барлық мәндер орташа температурада және Инженерлік құралдар жәшігі .

Салыстыру үшін алюминий 6061-дің серпімділік модулі 10,0 × 10 ⁶фунт/кв. дюйм (≈69 ГПа), және де 6061-T6 алюминийдің серпімділік модулі негізінен бірдей. Сіз келесіні байқайсыз ал 6061 серпімділік модулі қаттылықпен ығыспайды, яғни қолданыңыз ерекше сезімтал болмаса, T4 және T6 үшін бірдей мәнді қолдануға болады.

Экструзиялық және қаңыл үшін бағыттылық маңызды болса

Қарапайым сияқты? Көп жағдайда олай. Бірақ егер сіз күшті түрде өңделген экструзиялармен немесе қысылған қаңылмен жұмыс істесеңіз, модульде бағыттылық болуы мүмкін — яғни бойлық бағыттағы қаттылық (L) көлденең (LT) немесе қысқа көлденең (ST) бағыттардан сәл өзгеше болуы мүмкін. Бұл әсер әдетте аз (бірнеше пайыз), бірақ маңызды қолданбалар үшін немесе симуляция (CAE) немесе сынақ есептері үшін мәндерді құжаттаған кезде ескерту тұрғызылуы керек.

• Беріктік қоспаның және қаттылықтың әлдеқайда өзгеруі мүмкін, бірақ модульдегі өзгерістер аз — әдетте 2–5% аралығында әртүрлі маркалар мен өнім түрлерінде.
• Экструзиялық және қысылған өнімдерде бағыттылық ең күшті болып келеді; құймалар изотропты болып табылады.
• Сандық мәндер үшін әрқашан дәл көзін (деректер парағы, нұсқаулық немесе сынақ есебі) көрсетіңіз және егер температура қалыпты болмаса, оны нақтаңыз.
• 6061-T6 үшін 6061 t6 алюминий серпімділік модулі қалыпты температурада 10,0 × 10 ⁶psi (69 ГПа).

Сызбаларда немесе CAE енгізулерінде серпімділік модулі мәндерін (E) құжаттағанда қоспаны, қаттылықты, өнімнің пішіні мен бағытты (L, LT, ST) әрқашан көрсетіңіз, бұл екі мағыналылықтан сақтандырып, инженерлік дәлдікті қамтамасыз етеді.

Келесі кезекте біз модуль мәндерін лабораторияға дайын жұмыс үрдістері мен үлгілер көмегімен өлшеп, есепке түсіріп, анық, біркелкі деректерді қалай алуға болатынын қарастырамыз.

Алюминий модулін өлшеу мен есепке түсіру әдістері

Егер сізге алюминий модулінің сенімді мәні қажет болса — бұл симуляция үшін, сапаны бақылау немесе талаптарға сай келу үшін болсын — сіз қалай есептеген сан сенімді екенін қамтамасыз алды? Біз осы процессті үлгі дайындаудан бастап, ауытқуын есепке түсірге дейінгі барлық кезеңдерді талдайық, сонда сіз әрқашан тексеріске төтеп беретін нәтижелер аласыз.

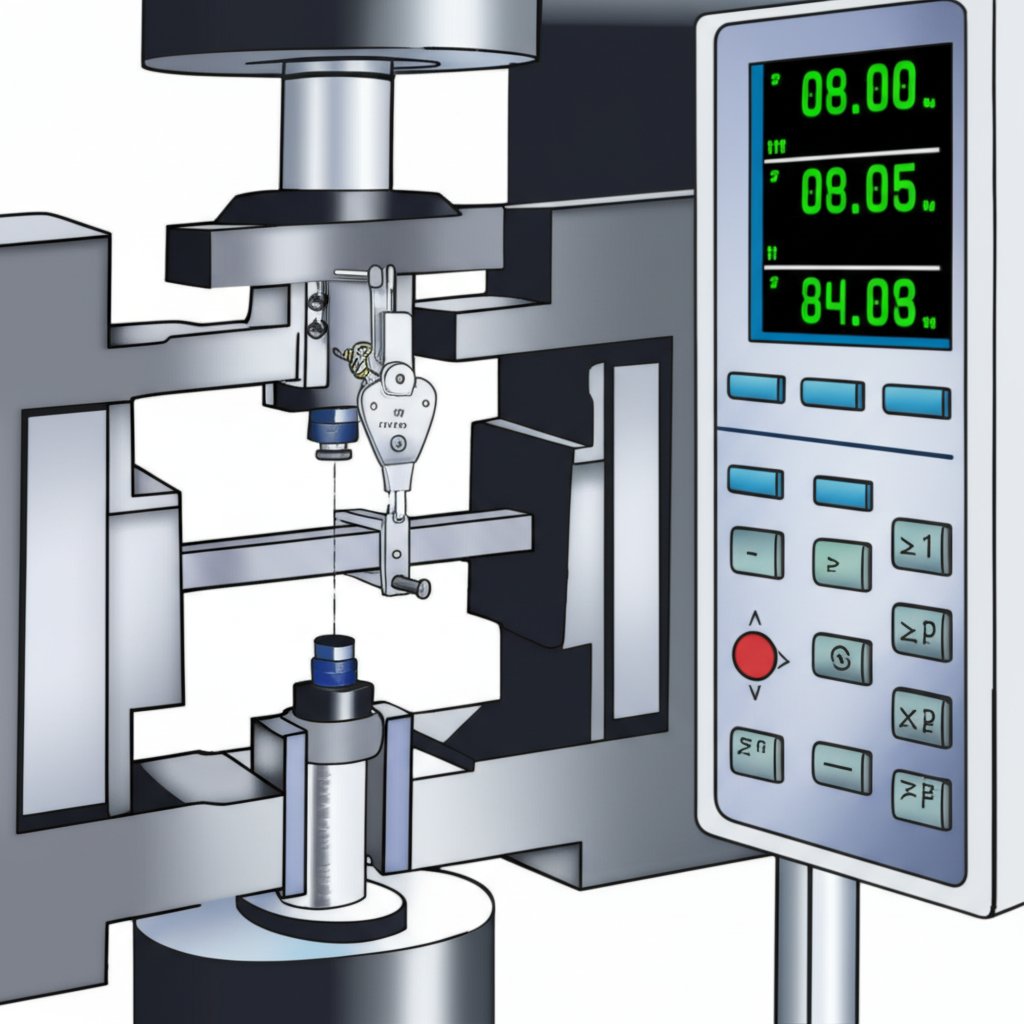

Стандартты сынақ әдістеріне шолу

Алюминий модулінің серпімділік модулін (E) өлшеу үшін ең кең таралған әдіс - ASTM E111, EN 10002-1 немесе ISO 6892 стандарттарына сәйкес бір өсті созу сынағы болып табылады. Бұл стандарттар толық кернеу-деформациялық қисыққа бағытталғанымен, модульді дәл өлшеу үшін ерте кезеңдегі, сызықты-серпімді аймаққа ерекше назар аудару қажет. Алюминий қаттылық модулін (жанама модулі, G) өлшеу үшін төменде сипатталғандай бұралу сынақтары немесе динамикалық әдістер қолданылады.

Серпімділік модулін қадамдап өлшеу

Күрделі болып көрінеді ме? Сіз зертханада және сынақты өткізуге дайын екеніңізді елестетіңіз. Қателіктерді болдырмау және қайталануын қамтамасыз ету үшін қадамдап орындалатын нақты әдіс:

1. Стандартталған үлгілерді дайындау: Стандартты геометрияға (мысалы, ит сүйегі пішіні) өңдеңіз, тең бөліктердің бетін және жоғары сапалы беттік өңдеуді қамтамасыз етіңіз, сонда біркелкі кернеу таралады.
2. Экстензометрді орнатыңыз немесе деформацияны өлшеу әдісін таңдаңыз: Ең жоғары дәлдік үшін, өлшеу ұзындығының екі жағына бекітілген, калибрленген, жоғары ажыратымдылықты орташа ұзартқышты пайдаланыңыз (EN ISO 9513 бойынша 0,5 сынып немесе одан жоғары). Немесе, дәлдік деңгейі жоғары өлшеуіштерді екі жағына да желімдеуге болады және орташа мәнін алу керек. Өлшеу ұзындығы мен калибрлеу күйін құжаттау керек.
3. Көлденең бас пен кернеу өсу жылдамдығын орнату: Таңдалған стандартта (мысалы, EN 10002-1 немесе ASTM E111) көрсетілген жылдамдықпен қозғалыңыз, әдетте серпімді аймақта динамикалық әсерлерді азайту және деректер нүктелерінің санын көбейту үшін жеткілікті төмен болады.
4. Сызықты аймақтағы күш-кернеу деректерін жазу: Серпімді бөлікті жеткілікті ажыратымдылықпен бейнелеу үшін 0,2% кернеуге дейінгі жоғары жиілікті деректерді (50 Гц және одан жоғары) жинаңыз. Серпімді шектен асып кететін алдын-ала жүктемеден қашан келу керек.
5. Сызықты бөлікке түзу сызықты сәйкестендіру: Серпімді аймақта кернеу-кернеу қисығының көлбеулігін (E) анықтау үшін ең кіші квадраттар әдісін немесе бекітілген серпімді модуль формуласын пайдаланыңыз. Сәйкестендіру үшін пайдаланылған кернеу аралығын анық көрсетіңіз.
6. Ортаны құжаттау: Модуль температураға әлсіз тәуелді болуы мүмкін, сондықтан сынақ температурасы мен ылғалдылықты жазыңыз. Стандартты есептеме бөлме температурасында (20–25°C) жүргізіледі.
7. Ақаулылықты есептеңіз және есептеңіз: Ақаулылық көздерін бағалаңыз – аспаптың дәлдігі, үлгінің ығысуы, деформация өлшеуі және қайталануы. Бұларды біріктіріңіз (әдетте квадраттардың түбір қосындысы) және 95% сенім деңгейіне дейін кеңейтіңіз (U = 2 × стандартты ауытқу), өлшеу нұсқаулықтарында ұсынылған бағыт бойынша [NPL Есеп] .

Алюминий қаттылық модулінің балама әдістері

• Ультрадыбыстық импульсті-эхо: Е және G есептеу үшін құрылғы жылдамдықтарын және жанама толқындарды өлшейді. Қолданылған жиілікті және әдіс туралы мәліметтерді есептеңіз. Бұл әдіс таза алюминий үшін қайталану дәлдігін жоғары және қателер әдетте 3% төмен болады.
• Импульстік еріксіз тербеліс (динамикалық модуль): Үлгі тербеліс жиіліктерін модульды динамикалық анықтау үшін қолданыңыз – резонанстық жиілік пен есептеу әдісін есептеңіз.
• Бұралу маятнигі: Алюминий қаттылық модулі үшін, үлгі сымын іліп, тербеліс периодын өлшеу арқылы G-ді арнайы теңдеу арқылы анықтауға болады. Массаны, ұзындықты және радиусты дәл құжаттау керек [Кумават және т.б.] .

Есеп беру үлгісі мен ауытқу тізімі

Нәтижелеріңізді тұтынушы немесе модельдеу тобы үшін жазып шығыңыз. Анықтық пен іздестірімділікті қамтамасыз ету үшін құрылымды кестені пайдаланыңыз:

Сырғанау модулін алюминийде айналу немесе динамикалық әдістің тәсілін, үлгі геометриясын және өлшенген жиілікті немесе периодты көрсетіңіз. Әрқашан нақты серпімді модульді есептеу немесе түсіру әдісін көрсетіңіз және сәйкес стандарт немесе бағдарламалық алгоритмге сілтеме жасаңыз.

Кеңес: Қайталанулардың барлығында бірдей кернеу терезесі мен орнату әдісін қолданыңыз және есепте серпімділік модулінің формуласын немесе талдау әдісін анық көрсетіңіз. Бұл сіздің нәтижелеріңіздің салыстырымды және тексерілетін болуын қамтамасыз етеді.

Егер сізде құралдарыңыз үшін сандық анықсыздықтар болса (мысалы, ұзартқыш қатесінің ығысуы 1%, күш өлшегіштің дәлдігі 0,5%), оларды анықсыздық бюджетіңізге енгізіңіз. Әйтпесе, құрал, орналасу және материалдың өзгергіштігін анықсыздық көздері ретінде тізіңіз және олардың үлесін белгілі нұсқауларға сәйкес бағалап шығыңыз.

Бұл жұмыс үлгісін ұстанып отырып, сіз алюминий модулінің (соның ішінде алюминий қаттылық модулінің) дәл, қайта алуға болатын және жобалау немесе сәйкестік үшін қолдануға дайын өлшеу нәтижелерін аласыз. Келесі бөлімде осындай мәндерді нақты инженерлік есептеулер үшін қаттылық пен ауытқу есептеулерінде қалай қолдану керектігін қарастырамыз.

Орындалған қаттылық пен ауытқу әдістері

Сіз жеңіл ферма, машина рамасы немесе дәл құрылғы жобалаған кезде, әсіресе алюминий серпімділік модулі -дің қаттылық есептеулерінде жиі кездесетінін байқайсыз. Күрделі сияқты? Ештеңе емес. Бірнеше негізгі формулалар қолыңызда болса, сіз ондаған теңдеулерді жаттамай-ақ, иілу, серіппенің қаттылық коэффициенті мен қалыптау кезіндегі серпімділікті тез бағалай аласыз.

Аралық иілу үшін тез формулалар

Алюминий балкасына жүк түсірілгенін елестетіп көріңіз. Оның иілу шамасы (деформация) қолданылған күшке, ұзындығына, көлденең қимаға және ең алдымен алюминий модулі (Юнг модулі) тәуелді. Төменде ең жиі кездесетін жағдайлар үшін көшіріп алып қолдануға болатын формулалар келтірілген, стандартты белгілеулер қолданылған:

• Консольдың ұшындағы жүк: delta = F * L^3 / (3 * E * I)
• Қарапайым тірек, бірқалыпты жүк: delta_max = 5 * w * L^4 / (384 * E * I)
• Қарапайым тірек, ортадағы нүктелік жүк: delta = F * L^3 / (48 * E * I)

Мұнда:

• F = қолданылған күш (Н немесе lbf)
• w = бірлік ұзындықтағы біркелкі жүк (Н/м немесе lbf/дюйм)
• L = аралық ұзындығы (м немесе дюйм)
• E = алюминийдің Юнг модулі (Па, ГПа немесе psi)
• I = ауданының екінші моменті (м ⁴немесе дюйм ⁴)

Арқалық иілуінің есептеулері туралы қосымша ақпаратты төмендегі сілтемеден қараңыз SkyCiv .

Қаттылық пен икемділік әдістері

Сіздің алюминий конструкцияңыздың «серпінділігін» білгіңіз келеме? Қатаңдық (k) берілген ауытқу үшін қаншалықты күш қажет екенін көрсетеді. Арықтар мен бүтін құрылымдар үшін оны қалай есептеу керектігін төменде көрсетілгендей анықтауға болады:

• Жалпы арық қатаңдығы: k_beam = F / delta
• Консольды арық (ұшындағы жүк): k = 3 * E * I / L^3
• Тізбектей қосылған серіппелер: 1 / k_total = sum(1 / k_i)
• Параллель қосылған серіппелер: k_total = sum(k_i)

Бұралу немесе бұрау үшін сізге алюминийдің ығысу модулі (көбінесе алюминий ығысу модулі немесе G) қажет болады:

• Бұралу бұрышы: theta = T * L / (J * G)

Мұнда:

• T = қолданылған бұралу моменті (Нм немесе дюйм-фунт күш)
• L = ұзындық (м немесе дюйм)
• Ж = полярлық инерция моменті (м ⁴немесе дюйм ⁴)
• G = алюминий ығысу модулі (Па, ГПа немесе psi)

Жұқа пластиналар немесе қабықтар үшін классикалық пластина теориясындағы қатынастарды пайдаланыңыз және әрқашан сіз қолданып жатқан нақты әдісті немесе стандартты көрсетіңіз.

Ескерту: Күш, ұзындық және модуль бірліктерінің үйлесімділігін әрқашан тексеріңіз — метрикалық және империялық бірліктерді араластыру үлкен қателіктерге әкелуі мүмкін. Сонымен қатар, сіздің кернеулердің сызықты-серпімді диапазонда қалатынын тексеріңіз юнг модулі алюминий немесе алюминий ығысу модулі қолданылатын мәндер.

Пішіндеу кезіндегі серпімді оралу туралы түсінік

Алюминий жапсырмаларын немесе профильдерді пішіндеу кезінде пішіннен кейінгі серпімді оралу (бөлшектің қаншалықты «қайта серпілуі») модуль мен ақпараттық беріктікке байланысты болады. Жоғары алюминий модулі және төменгі ақпарат кернеуі серпімділікке әкеледі. Серпімділікті бағалау немесе модельдеу үшін:

• Технологиялық серпімділік формулаларын немесе симуляциялық құралдарды қолданыңыз
• Бір партиядан алынған өлшенген мәліметтерді енгізіңіз алюминий серпімділік модулі дәлдікті арттыру үшін бір партиядан алынған кернеу мен қатарлықты енгізіңіз
• Геометриялық факторлар мен иілу радиусын ескеріңіз, себебі бұл модульдегі кіші өзгерістерді күшейтуі мүмкін

Күрделі пішіндер немесе нақты шектеулер үшін әрқашан модельді физикалық өлшеулермен тексеріңіз.

Бұл практикалық формулаларды меңгеріңіз, сіз алюминий конструкциялардағы қаттылықты, ауытқуды және серпімділікті болжауға сенімді боласыз - сіз тірегіштерді, рамаларды немесе қалыпталған бөлшектерді жобдасыз. Келесі бөлімде өндіру бағыты мен өңдеу экструзиялық және ыстық түрде дайындалған өнімдер үшін модульдегі ұсақ, бірақ маңызды ауытқуларды енгізетінін қарастырамыз.

Алюминий қаттылығы үшін бағыттың маңызы қандай

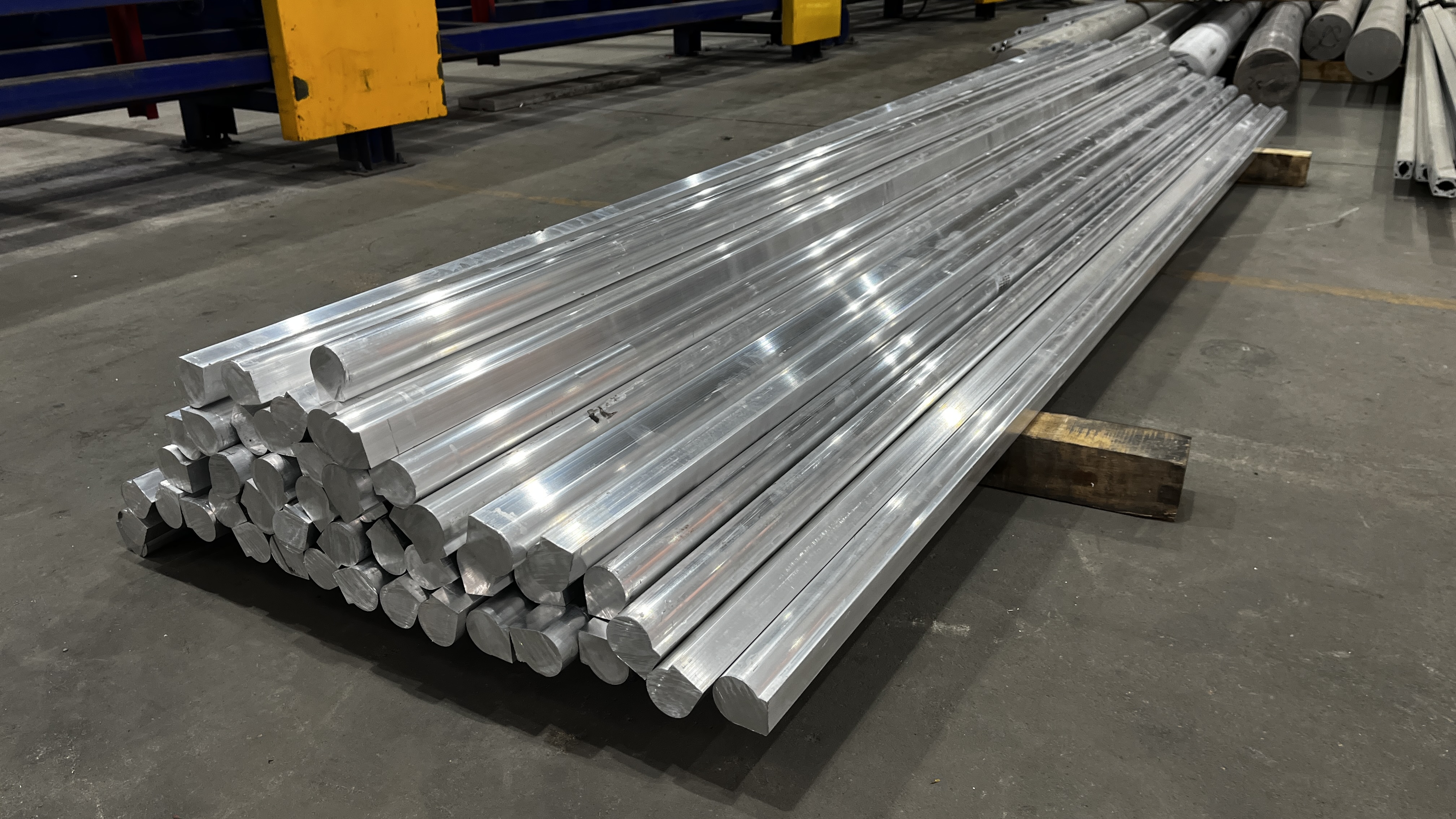

Қалай жасалған алюминийдің анизотропиясы пайда болады

Сіз беткейде аллюминийді бүгіп немесе беткейді домалатып тастасаңыз, кейде бір бағытта қаттырақ сезінетінін байқаған шығарсыз? Бұл сіздің ойлау қабілетіңіз емес - бұл классикалық белгісі анизотропия , немесе бағыттылық, яғни аллюминий серпімділік модулі (кейде беріктік) өлшеу бағытына байланысты өзгеруі мүмкін. Бірақ бұл әсердің себебі неде?

• Домалау немесе экструзиядан кристаллографиялық мәтін: Қыздырып немесе суытқанда, алюминийдегі дәндер ұнататын бағытта біріктіріледі, Янг модулі сияқты қасиеттерді бағыттауға мүмкіндік беретін мәтін пайда болады.
• Ұзартылған дәндер: Механикалық өңдеу дәндерді созады, сонымен қатар өнімдерді өңдеуде бағыттылықты арттырады.
• Қалдық кернеулер: Пішіндеу кезінде ішкі кернеулер жергілікті қаттылықты өзгертуі мүмкін.
• Жұмыстық қатайту үлгілері: Тең емес деформация бір бөлік ішінде әртүрлі қаттылық аймақтарын жасауы мүмкін.

Сәйкес металдың анизотропиясы туралы зерттеу , шынайы изотропия практикада сирек кездеседі - көбінесе домалатылған немесе экструзияланған алюминий ең болмағанда бағыттылықты көрсетеді, модуль мәндерінің айырмашылығы тек бірнеше пайыз болса да.

E және G бағыттарын көрсету

Сонымен, есептеулер мен құжаттаманы дәл ұстап тұру үшін сіз не істеуіңіз керек? Негізгі кілт - Юнг модулі (E) және ығысу модулі (G) үшін өлшеу бағытын әрқашан көрсету. Стандартты белгілеулер бойынша қысқаша нұсқаулық:

• L (Longitudinal): Негізгі өңдеу немесе домалау бағыты бойынша
• LT (Long Transverse): L-ге перпендикулярлы, жапсырманың немесе экструзияның жазықтығында
• ST (Қысқа көлденең): Қалыңдық немесе радиалды бағыт бойынша

Экструзиялар мен түтіктер үшін сіз осьтік, радиалды және шеңберлік бағыттарды да көре аласыз. Суреттерде және сынақ есептерінде осы бағыттарды құжаттау қажет — әсіресе симуляция (CAE) колодалары үшін, онда алюминийдің Пуассон коэффициенті және модуль бағыт бойынша жұп болуы керек.

Бұл неге маңызды? CAE-да алюминий раманы модельдеу туралы ойлаңыз. Егер сіз барлық бағыттар үшін орташа модуль мен алюминийдің Пуассон қатынасын пайдалансаңыз, тербеліс немесе тақта бүгілуіне әсер ететін, бірақ кейде маңызды болатын қаттылық өзгерістерін жіберіп алудың мүмкіндігі бар. Қатты деформацияланған экструзиялар үшін бағыттылық 2–3%-дан асса, ортотропты материалдық модельдерді пайдаланыңыз.

Экструзиялар мен қаңылдар үшін жобалау кеңесі

Қандай әсер ең маңызды екеніне қамтыласыз ба? Шын мәнінде, экструзиялық профильдердің қаттылығын өзгертетін ең үлкен қозғаушылар мыналар болып табылады:

• Қабырға қалыңдығының ауытқуы: Қалыңдықтағы кіші өзгерістер қаттылыққа модульдің айырмашылықтарына қарағанда ә существеннее әсер етеді.
• Бұрыш радиустары мен геометриясы: Тар бұрыштар немесе үйлесімсіз пішіндер модульдің анизотропиясына қарағанда қиманың тиімді қасиеттерін (I, J) көбірек азайтуы мүмкін.
• Дәл құжаттама: Модуль бағытын әрқашан көрсетіңіз және алюминий 6061 Пуассон коэффициенті ерекшелікпен критикалық құрылымдар үшін немесе симуляциялық топтармен деректерді бөліскен кезде өзіңіздің техникалық сипаттамаларыңызда.

6061-ді қоса алғандағы көптеген алюминий қорытпалары үшін өңдеу нәтижесінде Юнг модулінің өзгеруі аз. Бірақ егер сіз күшейтілген текстура немесе қатты суытқыш өнімдермен жұмыс істесеңіз, бағытқа тәуелді модульді және алюминий 6061 Пуассон коэффициенті сынақ деректері немесе сенімді техникалық парақтар негізінде.

Қатаңдылық маңызды болған жағдайда, негізгі жүктеме бағыты бойынша модульді өлшеңіз және бағытты құжаттаңыз. Бұл діріл, орнықтылық және серпімділік үшін симуляциялық модельдерді тексеру немесе жоғары өнімді экструзиялық материалдар үшін ерекше маңызды.

Анизотропияны түсініп және құжаттау арқылы сіздің алюминийден жасалған конструкцияларыңыз есептеулерде берік әрі дәл көрсетіледі. Келесі кезекте алюминийдің модулі болат пен басқа металдармен салыстырғанда қалай әрекет ететінін және жеңіл инженерияда салмаққа шаққанда қаттылық неге шынайы айырмашылық жасайтынын көріңіз.

Алюминий модулін болат пен басқаларымен салыстыру

Салмақ бірлігіне шаққандағы қаттылықта алюминий мен болатты салыстыру

Жеңіл конструкция үшін алюминий мен болаттың артықшылықтары мен кемшіліктерін салыстырған кезде тек қана беріктік немесе құнға назар аудару ыңғайлы. Бірақ конструкцияңыз қаттылыққа негізделіп жасалынса (мысалы, арқалықтар, рамалар немесе тербеліс сезгіш бөлшектер), онда алюминий модулі (нақтысында Янг модулі) және алюминий тығыздығы нақты ойынды өзгертетін факторлар болып табылады. Неліктен? Өйткені салмаққа шаққандағы қаттылық қатынасы бөлшектің иіліп кететінін, тербеліс жасайтынын немесе жүктеме астында тұрақты болып тұратынын анықтайды.

Болаттың Юнг модулі алюминийдікінен шамамен үш есе артық екенін ескеріңіз, алюминий тығыздығы болаттың үштен бір бөлігін ғана құрайды. Бұл бірдей салмақта алюминий бөліктерін тереңірек немесе кеңірек етіп жасауға болатындығын білдіреді, ол модульдің төмендігін компенсациялайды және қаттылық-масса қатынасын ұқсас немесе тіпті жақсырақ етіп қамтамасыз етеді.

Орнына қою мифтері мен шындықтар

Қарапайым сияқты ма? Шындығында болатты алюминийге (немесе керісінше) ауыстыру тек жаңа модуль мәнін енгізу мәселесі емес. Нені бақылау керектігі төменде көрсетілген:

• Массаға шаққандағы қаттылық геометрияға тәуелді: Қиманы оптимизациялау (биіктігін немесе енін арттыру) арқылы алюминий болат бөлшекке тең немесе одан да жоғары қаттылық көрсетуі мүмкін — бірдей салмақта.
• Беріктік пен модульді ауыстыруға болмайды: Берілген болаттың серпімділік модулі (шамамен 210 ГПа) әлдеқайда жоғары, бірақ егер сіздің конструкцияңыз беріктік емес, иілумен шектелсе, онда алюминий сол дәл тиімді болуы мүмкін.
• Құны, біріктіру және қалыңдық шектеулері: Бірдей қаттылықты алу үшін алюминий қалыңырақ бөліктерді талап етуі мүмкін, бұл біріктіру, бекітпелерді таңдау және қолжетімді кеңістікті әсерлеуі мүмкін.
• Шаршау және тербеліс: Алюминийдің төменгі модулі мен тығыздығы конструкцияларды тербеліске және шаршау беріктігінің төмендеуіне бейім етіп жасайды, сондықтан динамикалық жүктемелерді қолай қарастыру қажет.

Бірақ алюминийді ыңғайлы жобалау арқылы оның төмен тығыздығы мен жақсы коррозияға тұрақтылығы оны әсіресе салмақ үнемдеу арқылы өнімділік немесе пайдалану тиімділігіне әкелетін ғарыш-уақыт, автомобиль және тасымалданатын жабдықтар салаларында жеңіп шығады.

Материалдар арасында салыстыру әдісі

Сіз алюминий, болат және басқа да инженерлік металдар арасында алмұрт пен алманы салыстырғандай салыстыру қалай жасай аласыз? Қате қадамдардан құтылу үшін осы пайдалы кеңестерді пайдаланыңыз:

• Масса бойынша нормалау: Салмаққа қатысты қаттылықты бағалау үшін E/ρ (тығыздыққа бөлінген модулі) көрсеткішін салыстырыңыз.
• Бірліктерді бірдей сақтаңыз: Әрқашан модул мен тығыздықты бірдей бірліктерде (мысалы, ГПа және кг/м ³).
• Бірдей шекаралық шарттарды қолданыңыз: Бірдей жүктеу мен сүйеу сценарийлері бойынша ауытқулар мен жиіліктерді салыстырыңыз.
• Қосу мен қалыңдықты ескеріңіз: Қалың алюминий бөліктері әр түрлі бекітпелер немесе дәнекерлеу процесстерін қажет етуі мүмкін.
• Алдын ала болжамдарды құжаттаңыз: Модуль мен тығыздық үшін қорытпаны, қаттылығын, өнімнің түрі мен бағытын жазыңыз.

Тікелей болаттың E мәндерін алюминий модельдеріне енгізбеңіз. Материалдарды ауыстырған кезде әрқашан бөлік қасиеттері мен қаттылықты қайта есептеңіз және жобалау жаңа материал үшін беріктік пен ауытқу критерийлеріне сәйкес келетінін растаңыз.

Бұл тепе-теңдік негізін ұстана отырып, сіз алюминийдің салмаққа қатысты қаттылық артықшылықтарының толық потенциалын ашуға және орнын ауыстыру кезінде жиі кездесетін қателерден сақтанып, қауіпсіздік пен өнімділікті сақтауға болады. Келесі кезекте сізге модуль деректерін қалай тексеріп, сенімді инженерлік спецификациялар үшін дерек көздерін құжаттау керектігін көрсетеміз.

Алюминий модулі деректеріне сенім және оны құжаттау

Жаңа дизайның ішкі модулін көрсеткенде, сіз қандай санды дұрыс деп санайтыныңызды қалай білесіз? Егер сіздің тобыңыз әртүрлі дерекқорлардан немесе веб-сайттардан мәндер алып жатса, модульдің кішігірім айырмашылықтары симуляция немесе сәйкестікте үлкен қиындықтар туғызуы мүмкін. Сол себепті дереккөздерді тексеру және оларды анық құжаттау модулдің өзін пайдалануға қаншалықты маңызды болса, соншалықты маңызды.

Модуль деректерін қалай тексеру керек

Күрделі болып көрінеді? Бірақ егер сіз жүйелі тәсіл қолдансаңыз, олай емес. Сіз сызбаға, CAE бағдарламалық қамтамасыз етуге немесе есеп беруге модуль мәнін енгізбес бұрын, деректердің дәлдігі мен өзектілігін қамтамасыз ету үшін осы тез тізімдегі әрекеттерді орындаңыз:

• Алюминий: Пайдаланып жатқан қорытпаның (мысалы, 6061, 7075) дәл сол мәні бе?
• Температура: Деректер T4, T6, O немесе басқа қаттылықты көрсетеді ме?
• Өнімнің түрі: Ол жапырақ, пластина, экструзия немесе құйма үшін бе?
• Бойымен: Модуль дұрыс ось бойынша өлшенген бе (L, LT, ST)?
• Температура: Мәндер бөлме температурасында көрсетілген бе, әлде басқа температура көрсетілген бе?
• Тесттеу әдісі: Модуль өлшемінің қалай өлшенгені туралы дерек көзде көрсетілген бе (созу, динамикалық, ультрадыбыстық)?
• Деформация өлшеуі: Деформация өлшеу әдісі (екстензометр, датчик) құжатта ма?
• Бірліктер жүйесі: Модуль бірліктері айқын ерекшеленген бе (ГПа, psi және т.б.)?

Осындай ақпараттың жоғалуы деректерді топтар мен жобалар арасында алмасу кезінде қателіктерге немесе қате қолдануға әкелуі мүмкін.

Даналық ретінде пайдаланылатын құжаттар

6061-Т6 сияқты алюминий қорытпалары үшін сенімді модуль мәндерін қай жерде табуға болады? Бүкіл әлемде инженерлер пайдаланатын сенімді дерек көздерінің таңдамалы тізімі:

• MatWeb: Кең материалдық қасиеттер базасы – іздеу үшін matweb aluminium 6061 t6 немесе aluminum 6061 t6 matweb толық техникалық сипаттамаларды табу үшін.
• ASM анықтамалары (ASM/MatWeb): Қорытпалар мен қаттылықтар туралы авторитетті деректер, соның ішінде al 6061 t6 matweb модуль, тығыздық және басқа да көрсеткіштердің мәндері.
• AZoM: Кең таралған инженерлік қорытпалар үшін техникалық шолулар мен қасиеттер кестесі.
• Engineering Toolbox: Модуль, тығыздық және өлшем бірліктерін айналдыру үшін тез анықтама.
• AHSS Insights: Автомобильдер мен кәдімгі емес қорытпалардың қаттылығы мен өнімділігін салыстыру.
• Sonelastic: Динамикалық модуль өлшеу әдістері мен ең жақсы тәжірибелер.

Кез келген дерек көзінен мәндерді алып жатқанда әрқашан техникалық сипаттаманың соңғы жаңартылған және нұсқасын тексеріңіз. Мысалы, matweb aluminum дерекқор әрдайым жаңартылып тұрады және CAE мен техникалық сипаттамалар үшін кеңінен қолданылады, бірақ әрқашан мәндеріңіз сіздің қорытпаныңызға, қаттылығыңызға және өнімнің түріне сәйкес келетінін растаңыз.

Сипаттамалар үшін құжаттамалар тізімі

Сіздің тобыңызды бір парақта ұстап тұру қажет пе? Қарапайым кестені пайдаланып, модулдің деректер көзін жазып, барлығы мәндерді анықтауға және қажет болған жағдайда жаңартуға болатындай етіп ортақтап сақтаңыз:

• Әрқашан толық URL-мекенжайды, материал ауқымын және мән қалай өлшенгені немесе есептелгені туралы ескертпелерді қосыңыз.
• Әртүрлі дереккөздерден модуль мәндері қарама-қарсы болса, басымдылық берілген жарияламалар немесе негізгі деректер парақтарында жасалынған сынақтарды қолданыңыз. Егер күмән қалса, өз сынағыңызды жүргізіңіз немесе зертханамен кеңесіңіз.
• Дерек қолжетімді болған күнді жазып қойыңыз, сонда стандарттар немесе деректер парақтары жаңартылған жағдайда деректердің өзекті екенін растай аласыз.

Барлық тексерілген модуль мәндерін орталықтандырылған материалдар кітапханасында сақтаңыз және CAE модельдері немесе сызбаларға әсер ететін өзгерістердің нұсқасын жасаңыз. Бұл әдіс арқылы жобалау процесінің әр кезеңінде сіздің тобыңыз бірігіп жұмыс істей алады және тексерілуге дайын болып табылады.

Бұл сенімділік пен құжаттамаларды рәсімдеу процесін ұстана отырып, сіздің техникалық сипаттамаларыңызда, модельдеу және есеп берулеріңізде көрсетілген әрбір алюминий модулінің мәні дәл және ізденіс жасалатын болады. Келесі жобаңыз үшін алюминий әкелу дайынсыз ба? Келесі бөлімде топтық тауар өндірушілермен қалай байланысу керектігін және өндіріс пен сұраныстарға E мәндерін қалай көрсету керектігін көрсетеміз.

Алюминий серпімділік модулі туралы білімнен бастап әкелу мен орындауға дейін

Сіз алюминий серпімділік модулін дәл анықтап, теориядан өндіріске өтуге дайын болған кезде келесі не? Экструзиялық профильдерді әкелу, жаңа шасси үшін талаптарды анықтау немесе модельдеу нәтижелерін тексеру сияқты жағдайларда дұрыс серіктестер мен айқын алюминий сипаттамалары түсініктемелердің маңызы зор. Инженерлік мақсаттар мен практикалық орындау арасындағы қашықтықты жою үшін осылай істеңіз.

Алюминий қаттылығы сұраныстары үшін үздік қор көздері мен серіктестер

Автомобиль немесе өнеркәсіптік қолданбалар үшін жеңіл, қаттылығы жоғары алюминий бөлшектерін жеткізу тапсырылған делік. Сіз сенімді қолдау алу үшін қай жаққа бет аласыз? Еңбектес түрлерінің төңірегі – сізге модуль деректерін іс жүзінде пайдалануға көмектесетін сенімді өндірушіден бастап алып, қатарластырылған тізімі:

1. Shaoyi Metal Parts Supplier – Алдыңғы қатарлы дәл автомобиль металы бөлшектерінің интеграцияланған шешімдер ұсынушы ретінде Шаои тек қана алюминий экструзиясының бөлшектерін ғана емес, сонымен қатар терең инженерлік қолдауды ұсынады. Олардың тобы экструдерленген профильдердегі алюминий модулін түсінуге көмектеседі, бөлімнің қасиеттерін тексереді және CAE болжамдарын өндірістік шындықпен сәйкестендіреді. Олардың алдыңғы сапа бақылауы мен әртүрлі қорытпалармен жұмыс жасау бойынша сараптілігі сіздің алюминий қасиеттері талаптарға сәйкес дайын бөлшекке дейін сәйкес келетінін қамтамасыз етеді.
2. Материалдар деректерінің кітапханалары (ASM/MatWeb) – Қамтамасыз етілген алюминий модулінің және басқа да қасиеттердің дәл мәндерін ұсыныңыз, дұрыс жобалау мен сәйкестік құжаттамасын қолдау көрсетіңіз.
3. Аккредиттелген сынақ зертханалары – Жеткізілетін материалдардың сіздің техникалық шарттарыңыз бен алюминий сипаттамалары жобалау мақсаттарыңызға сәйкес келетінін тексеру үшін созу және динамикалық модуль өлшеулерін жүргізіңіз.
4. CAE-кеңесшілер – Қаттылықты тиімді пайдалану, дыбыс, тербеліс және қаттылықты талдау, өлшенген немесе көрсетілген модуль мәндерін пайдаланып алдын ала модельдеу қолдауын ұсыну.

Сұраныс бағаларында дұрыс E көрсету

Сіздің сұраныс бағанызда маңызды детальдар жоқ па екен деп қайғырыңыз ба? Нақты бағалау мен сенімді жеткізу үшін таза және толық RFQ негіз болып табылады. Сізге модульді – және басқа да негізгі параметрлерді сенімді анықтауға көмектесетін тез тізім алюминий сипаттамалары – сеніммен:

• Дәл қоспаны және қаттылығын көрсетіңіз (мысалы, 6061-T6, 7075-T73)
• Өнімнің пішіні мен бағытын сипаттаңыз (экструзия, пластина, парақ; L, LT, ST)
• Мақсатты E бірліктерін (ГПа, psi) және мүмкіндігінше сілтеме көзін көрсетіңіз
• Созылу модулі, динамикалық модуль, дәлдік талаптары сияқты сынақ/есептілік күтімдерін көрсетіңіз
• Қима қасиеттері мен өлшемдерге жол берілген ауытқу көлемін қосыңыз
• Құжаттаманы өтініңіз алюминий материалдарының қасиеттері шикізаттан дайын бөлшекке дейінгі қадамдардың ізденуін қамтамасыз етіңіз

Профильді шығарулар арқылы қаттылыққа әзірлеу

Сіздің жобалау сәтіңіз модуль мен геометрияның екеуіне тәуелді болса, жеткізушімен ерте келісім жасау барлық нәрсені өзгертеді. Профильді шығарылған алюминий бөлшектер үшін Shaoyi инженерлер тобы мыналарды істей алады:

• Берілген серпімділік модулі үшін қаттылықты арттыру үшін оптимальды пішіндер мен қабырға қалыңдығын ұсыну алюминий серпімділік модулі
• Технологиялық бақылау мен сапа тексеру арқылы теориялық E мәнінің дайын бөлшек те орындалатынын растау
• Нақты сынақ деректері мен қима қасиеттерін тексеру арқылы CAE модельдік тексеруді қолдау
• Сіздің өнімдеріңіздің конструкциялық бүтіндігін жеңілдету мен үйлестіруді қамтамасыз етіңіз алюминий сипаттамалары жұмыс көрсеткіштеріңізбен сәйкес келеді

Қаттылық нәтижелері геометриялық бақылаумен қатар дәл модуль мәндеріне және бағыттылыққа тәуелді — сондықтан өндірушіні ерте кезеңде қатыстыру сіздің алюминий техникалық шарттарыңыздың сенімді, жоғары дәлдіктегі өнімдерге айналуын қамтамасыз етеді.

Алюминий модулі туралы жиі қойылатын сұрақтар

1. Алюминий модулі дегеніміз не және оның инженериядағы маңызы қандай?

Алюминий модулі немесе Юнг модулі деп те аталады, ол серпінді ауқымдағы материалдың қаттылығын өлшейді. Алюминий бөлшектің жүктеме астында қаншалықты иілетінін болжау үшін маңызды, бұл инженерлік жобалардағы ауытқуын, тербеліс тұрақтылығын және серпінді қайтаруын әсер етеді. Бұл беріктіктен өзгеше, сынуды анықтайды, модулі серпінді деформацияны басқарады және жеңіл, қаттылыққа негізделген қолданулар үшін маңызды.

2. Алюминий модулі болат модулімен қалай салыстырылады?

Алюминийдің Юнг модулі төменірек (шамамен 69 ГПа), болаттікімен салыстырғанда (шамамен 210 ГПа), оның иілгіштігін арттырады. Алайда, алюминийдің едәуір төмен тығыздығы инженерлерге геометрияны тиімді пайдалана отырып, ұқсас қаттылық-салмақ қатынасымен бөлімдер жобалауға мүмкіндік береді. Бұл автомобиль және әуе-кеңістік өнеркәсібінде жеңіл, жоғары қаттылықты құрылымдар үшін алюминийді бәсекеге қабілетті етеді.

3. Қорытпа және шөмілдіру алюминий модуліне әлдеқайда әсер етеді ме?

Жоқ, қорытпа мен шөмілдіру алюминий модуліне тек аз ғана әсер етеді. Қорытпа мен шөмілдіру арқылы беріктік пен пішінделу қабілеті әртүрлі болса да, модуль әртүрлі марка және жылу өңдеулері бойынша тұрақты болып қала береді. Мысалы, 6061-T6 және 6061-T4 модульдерінің мәндері шамамен бірдей болады, сондықтан көбінесе стандартты мәндерді қолдануға болады.

4. Алюминий серпімділік модулінің модулі үшін қандай бірліктер жиі қолданылады және олардың арасында қалай ауыстыру керек?

Алюминий модулінің серпімділігін гигапаскалах (ГПа), мегапаскалах (МПа), фунт/квадрат дюйм (psi) немесе килопаунд/квадрат дюйм (ksi) бірліктерінде көрсетеді. Ауыстыру үшін: 1 ГПа = 1000 МПа = 145038 psi. Есептеу қателерін болдырмау үшін әрқашан бірліктерді анық белгілеңіз, әсіресе метрикалық және империялық жүйелер арасында ауыстырған кезде.

5. Алюминий конструкциямда немесе сілтеме үшін сұраныстағы модуль мәндерін дәл қалай қамтамасыз етуге болады?

Дәлдікті қамтамасыз ету үшін құжаттамада немесе сілтеме үшін сұраныста нақты қорытпаны, қаттылығын, өнімнің пішінін және өлшеу бағытын көрсетіңіз. MatWeb немесе ASM сияқты сенімді дерекқорлардан модуль мәндерін алыңыз немесе маңызды қолданбалар үшін зертханалық сынақтарды тапсырыс беріңіз. Тәжірибелі тауар өндірушілермен, мысалы Шаои компаниясымен ынтымақтастық жасау теориялық модулдің соңғы өнімде орындалуын қамтамасыз етеді.
