Алюминий инженериясындағы жылу кеңею коэффициентін түсіну

Жылу кеңеюінің коэффициенті шын мәнінде нені білдіретіні

Сізді алюминийден жасалған бұйымдар болат бұйымдарға қарағанда кеңірек саңылау талап ететіні немесе бірдей ұзындықтағы болат рельспен салыстырғанда ыстық күндері алюминий рельс неліктен кеңейетіні қызықтырған шығар? Бұның себебі негізгі материалдық қасиет – жылу кеңею (СТЕ) коэффициентінде жатыр. Алюминийдің дизайны мен өндірісі тұрғысынан бұл қасиетті түсіну өлшемдік тұрақтылықты қамтамасыз ету үшін, кернеуді азайту және қымбат тұратын жинау мәселелерін болдырмау үшін маңызды.

Берілген термиялық кеңею коэффициенті материалдың өлшемі температура өзгерісіне қалай өзгеретінін сипаттайды. Көптеген инженерлік қолданбалар үшін бізді қызықтыратын сызықтық кеңею коэффициенті —температураның әрбір градусына ұзындықтың пропорционал өзгеруі. Қарапайым түрде айтқанда, егер сіз алюминий таяқшасын қыздырсаңыз, ол ұзарады; салқындатсаңыз, қысқарады. Бірақ мұнда бір нюанс бар: ТСК (ұзындықтың жылулық кеңею коэффициенті) бір ғана тұрақты сан емес. Ол нақты алюминий қорытпасына, оның қаттылығына және қарастырылып отырған температура диапазонына байланысты өзгеруі мүмкін. Бұл ойын ақпарат парағында көрсетілген алюминийдің жылу кеңею коэффициенті жиі орташа мән болып табылады және дәл дизайн үшін қажетті барлық ерекшеліктерді қамтуы мүмкін емес деген сөз.

Бірліктер мен өлшемдік тексерулер

Күрделі әлде? Міндетті емес. Есептеулеріңізді дұрыс бағытта ұстап тұру үшін тСК бірліктеріне назар аударыңыз. Ең кең таралған сызықтық кеңеюдің жылулық коэффициентінің бірліктері мынада:

• 1/К (Кельвинге қатысты)
• µm/m·K (метр мен Кельвинге шаққандағы микрометр)
• 10^–6 /K(инженерлік кестелерде жиі қолданылады)

Енгізу және шығару бірліктерінің сәйкес келетіндігін әрқашан тексеріңіз, әсіресе метрикалық және империялық өлшемдерді араластырған кезде. Осындай ұқыптылық түйістіру жиынтығындағы және жылулық қозғалыс есептеулеріндегі қателерден сақтануға көмектеседі.

Сызықтық және көлемдік ұлғаю: Қай жағдайда қайсысын қолдану керек

Сіз сызықтық ұлғаю мен көлемдік ұлғаюды қашан қолдануыңыз керек? Көбінесе реттелген таяқшалар, арқалықтар және экструзиялар үшін сызықтық CTE қажетті қасиет болып табылады – бұны жалғыз өс бойынша ұзындықтың өзгеруі ретінде қарастыруға болады. Ал көлемдік ұлғаю, жалпы көлемнің өзгеруін (сұйықтар немесе изотропты қатты заттар үшін маңызды) сипаттайды. Изотропты материалдар үшін (барлық бағытта бірдей ұзартылатын материалдар) көлемдік CTE шамамен сызықтық CTE-нің үш есесіне тең болады. Бірақ практикалық түрде алюминий инженериясында сызықтық ұлғаюдың параметрі құрастыру, пішін және қызмет көрсету үшін таңдалынған параметр болып табылады.

• Сызықтық CTE : Температура өзгерісіне байланысты ұзындықтың салыстырмалы өзгерісі (көбінесе алюминий бөлшектері үшін)
• Орташа және дәл уақыттағы CTE : Орташа CTE температура аралығы бойынша өлшенеді; дәл уақыттағы CTE белгілі бір температурадағы көлбеу болып табылады
• Температура аралығының тәуелділігі : CTE мәндері температураға байланысты өзгеруі мүмкін, сондықтан әрқашан ауқымды көрсетіңіз

Негізгі ой: Берілген алюминий үшін жылу кеңею коэффициенті болаттың көп түрлерінікіне қарағанда айтарлықтай жоғары. Бұл айырмашылық әртүрлі материалдардан тұратын жүйелердегі саңылаулар, ұяшықтар және жинақтау дәлдігін жобалау шешімдерін анықтайды.

Мақаланы оқып шыққан сайын сіз мыналарды қалай істеуге үйренесіз:

• Нақты әулемдегі алюминий компоненттерінің жылу кеңеюін есептеу
• CTE мәндерін және өлшеу стандарттарын түсіну
• Салыстыру алюминийдің жылулық кеңею коэффициенті болат, мыс және қоламен
• Осы түсініктерді өз жобаларыңыздағы тәуекелді азайту үшін қолданыңыз

Тақырыпты тереңірек қарастыруға дайын ба? Келесі кезекте жылулық кеңею коэффициентінің мәндері температурамен қалай өзгеретінін және бұл сіздің есептеулеріңіз бен материалдарды таңдауыңыз үшін не маңызды екенін қарастырамыз.

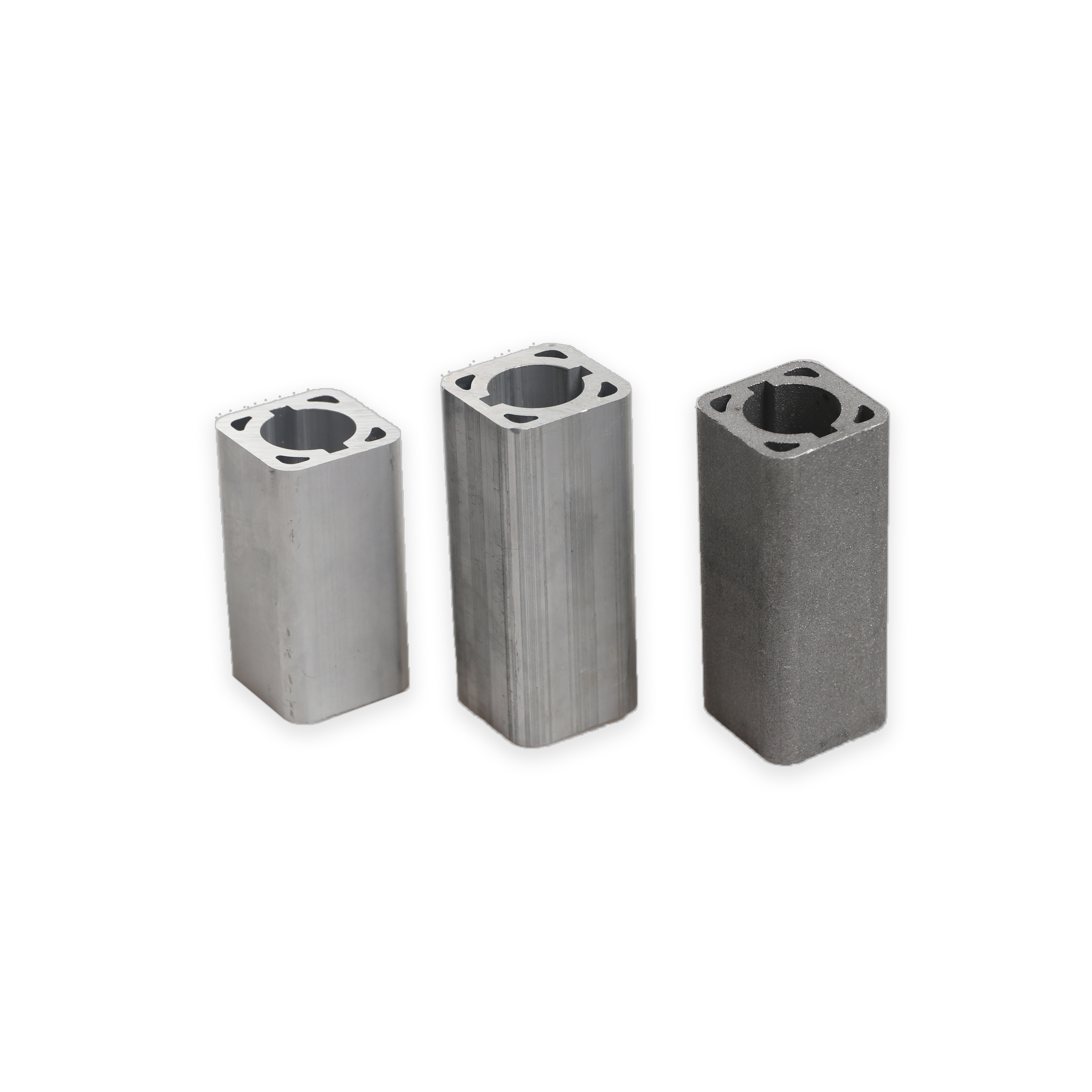

Алюминийдегі жылулық кеңею коэффициентіне температураның әсері

Алюминий үшін температураның функциясы ретінде алынған жылулық кеңею коэффициенті

Сіз алюминиймен жобалау жасаған кезде жылулық кеңею коэффициенті үшін бір ғана санды алып, әрі қарай жылжып кету ыңғайлы болып көрінеді. Бірақ шын мәнінде бәрі соншалықты қарапайым ба? Әлі де соншалықты емес. алюминийдің жылулық кеңею коэффициенті —кейде CTE деп аталады—температураға, қорытпаның химиялық құрамына, сонымен қатар материалдың өңделу тәсілдеріне байланысты өзгереді. Егер сіз бөлме температурасында дәл келетін алюминий бөлшекке назар аударған болсаңыз, жоғары немесе теріс температура жағдайында оның босап немесе қысылып қалғанын байқаған боларсыз, бұл құбылысты өз тәжірибеңізбен сезініп білесіз. Сол себепті CTE-нің температураға тәуелділігін түсіну дәл инженерлік есептеулер мен сенімді жұмыс істеу үшін маңызды.

CTE-нің температура мен қорытпалар бойынша өзгерісіне тоқталайық. Төмендегі кестеде ғылыми-әдістемелік нұсқаулықтар мен үкіметтік зерттеулерге сүйене отырып, кең таралған алюминий маркалары мен температура аралықтары үшін авторитетті деректер жалпыланып көрсетілген:

Көзі және дәлдік: Жоғарыда келтірілген деректер NIST және Agilent/ASM пайдаланушылар нұсқаулығынан . Құйма қорытпалар үшін типтік ауытқу 20–100°C аралығында ±0.5 × 10 ^–6 /K. Кейбір қорытпалар үшін 300°C аралығында лездік CTE 5–10% артуы мүмкін.

• Қорытпа элементтері: Мыс, кремний немесе магний қосу cte aluminium таза алюминиймен салыстырғанда төмендейді. Мысалы, кремнийге бай құйма қорытпалардың ұлғаюы айтарлықтай төмен болады.
• Тұнба күйі: Ерітіндіні емдеу мен жас түрлендіру микрокүрылымды өзгертіп, CTE-ні жоғары немесе төмен жылжытуға болады.
• Қалдық кернеулер: Суық жұмыс немесе біркелкі емес суыту температураның жергілікті ауытқуларына әкеліп соғуы мүмкін алюминий температура ұлғаюы .
• Өлшеу әдісі: Әртүрлі сынақ орнатулары (дилатометрия, интерферометрия) және рампа жылдамдықтары әлдеқайда әртүрлі нәтижелер беруі мүмкін, сондықтан әрқашан дерек көзін тексеріңіз.

Орташа және лездік CTE

Енді сіз дәлдікті жинақтаумен айналысып жатырсыз деп елестетіңіз, онда бірнеше микрон маңызды. Сіз орташа CTE-ді кестеден пайдалану керек пе, әлде біраз дәлірек нәрсе ме? Білу керек болған жағдайда осыны біліңіз:

• Орташа CTE температура аралығы бойынша есептеледі (мысалы, 20–100°C). Температура ауытқулары орташа болған кезде немесе жуықтап алау үшін ыңғайлы.
• Лездік CTE белгілі бір температурадағы көлбеу, ал температура тез өзгеретін немесе нақты шектеулер қажет болған жағдайда ол маңызды. Алюминий үшін жоғары температурадағы лездік CTE орташа мәнге қарағанда бірнеше пайызға жоғары болуы мүмкін.

Мысалы, NIST деректеріне сәйкес, аннеалды таза алюминийдің орташа CTE 20–100°C аралығында 23,4 × 10 ^–6 /K, бірақ бұл 20–300°C аралығында шамамен 25,5 × 10 ^–6 /K дейін көтеріледі. Егер сіз термиялық циклдау немесе аса қатаң орта үшін жобалау жасасаңыз, бұл айтарлықтай айырмашылық. NIST ).

Сонымен, барлық жағдайлар үшін бір ғана «алюминийдің термиялық кеңею коэффициенті» деген сілтеме жасамаңыз. Әрқашан температура аралығын көрсетіңіз және жоғары дәлдікті жұмыс үшін лездік CTE-ді сұраңыз немесе есептеңіз.

Жинақ: Берілген термиялық кеңею коэффициенті алюминий бір өлшемді мән емес. Ол қорытпадан, жылумен өңдеуден және температурадан тәуелді. Бекім жобалау үшін әрқашан қатысты температура аралығы мен дерек көзін растаңыз.

Келесі болып, біз бұл түсінікті нақты есептеулерге қалай қолданатынымызды көреміз – сонда сіз сенімді түрде болжам жасай аласыз алюминийдің жылулық кеңеюі өз жобаларыңызда және қымбатқа түсетін қателіктерден сақтаныңыз.

КТК-ны дұрыс өлшеу

Сізге сенім білдіруге болатын стандарттар мен әдістер

Алюминий немесе болаттың дәл сандарын қалай алатынын инженерлер қалай біледі деп ойланып көрдіңіз бе? Бәрі дәлдік пен қайталануын қамтамасыз ететін стандартталған зертханалық әдістерден басталады. Егер сіз термік кеңістік коэффициенті алюминий немесе болаттың жылулық ұлғаю коэффициенті немесе ұлғаю коэффициенті техникалық есептерде терминдерді көрсеңіз, сіз қатаң бақыланатын өлшеулер нәтижесін көріп отырсыз – әдетте құрылғы арқылы жүргізіледі дилатометр .

Сызықтық ұлғаюдың ең кең таралған стандарттарын өлшеу үшін коэффициентінің сызықтық ұлғаюы қатты заттардың қосылады:

• ASTM E228 : Тығын-стерженьді дилатометрия әдісімен жылулық сызықтық ұлғаюы сілтеме )
• ASTM E831 : Полимерлер мен композиттер үшін термомеханикалық талдау (TMA)
• ISO 11359 сериясы : Сызықтық және көлемдік жылулық ұлғаюдың халықаралық стандарттары

Жылулық ұлғаю коэффициенті қалай өлшенеді?

Сенімді зертханалық есеп беру бойынша қандай көрсеткіштерге назар аудару керектігін білу үшін әдетте келесі қадамдарды қарастырайық:

1. Үлгіні дайындау : Үлгілер стандартталған өлшемдерге кесіледі, әдетте цилиндр немесе таяқша түрінде болады. ASTM E228 бойынша диаметрі 12,7 мм-ге дейін және ұзындығы 50,8 мм-ге дейінгі үлгілер жиі кездеседі.
2. Куәландырушы материалдармен калибрлеу : Зерттеу басталмас бұрын құрылғы белгілі бір жылулық кеңею коэффициенті бар материалмен калибрленеді жылулық кеңею коэффициенті (мысалы, шыны силикадан жасалған).
3. Температураны біртіндеп көтеру : Үлгі белгілі бір жылдамдықпен қыздырылады немесе суытылады. Тығыртқыш реттегіш немесе оптикалық датчик ұзындық (сызықтық кеңеуге қатысты) немесе көлемнің өзгерісін жазып алады.
4. Нәтижелерді есепке алу : Нәтижелер өлшенген мәліметтерді қамтиды термік кеңістік коэффициенті , температура аралығы, бағаланған дәлсіздік және қайталануы

Көзі және дәлдік: Стандарттық мәліметтер мен ауқымдар ASTM E228 және сілтеме жасалған ISO/ASTM құжаттамасынан қорытындыланған. Толық анықтылық пен әдіс мәліметтері үшін әрқашан ресми сынақ есебін сұраңыз.

Кеңсе: Есепте көрсетілген термік кеңістік коэффициенті температура аралығы бойынша орташа мән немесе белгілі бір температурадағы дифференциал (лездік) мән екенін әрқашан тексеріңіз. Бір нүктелік мәнді температура ауқымы мен сынақ әдісінсіз айтып келтірмеңіз.

Қорытындылай келе, сенімді зертхана есебі жылулық ұлғаю коэффициенті немесе жылулық ұлғаю коэффициенттері үшін келесілерді көрсетуі тиіс:

• Үлгі геометриясы және дайындау әдісі
• Калибрлеу стандарты мен құрал түрі
• Сынақтан өткен дәл температура ауқымы
• Өлшеу дәлдігі мен қайталануы
• Нәтиженің орташа немесе лездік CTE екені

Осы негіздерді түсіне отырып, сіз CTE деректерін сенімді түрде түсіндіре аласыз және жобалауыңызға әсер етпес бұрын ықтимал қателерді анықтай аласыз. Келесі кезеңде, біз осы өлшеу принциптерін пайдаланып, әртүрлі алюминий бөлшектерді есептеу жұмыс үрдістерін қарастырамыз – сонда сіз өзіңіздің инженерлік жобаларыңызда CTE мәндерін сенімді қолдана аласыз.

Қадам-қадаммен есептеулер

Алюминий бөлшектердегі еркін жылулық кеңею

Ыстық күні алюминий рельс қаншалықты ұзарады екені қызықтырмай ма? Жауап сызықтық кеңею формуласында болжау үшін қолданылатын, температура өзгерісіне байланысты материалдың ұзындығы қалай өзгеретінін болжауға мүмкіндік беретін жылу кеңеюінің формуласы:

δL = α · L ₀· ΔT

• δL = Ұзындықтағы өзгеріс (метр немесе дюйм)
• α = Сызықтық кеңею коэффициенті (типтеуі) алюминий cte мәндері әдетте 22–24 × 10 аралығында болады ^–6 /К, бірақ құйманы және температура аралығын әрқашан тексеріңіз)
• L ₀= Бөлшектің бастапқы ұзындығы (метр немесе дюйм)
• δT = Температураның өзгеруі (Кельвин немесе Цельсий; 1 К = 1°C айырмашылық)

Қолданыстағы жұмыс процесін қарастырайық, сіз оны қолдана аласыз немесе тіпті енгізе аласыз термиялық кеңеюді есептеу калькуляторы :

1. Айнымалыларыңызды анықтаңыз: Бастапқы ұзындықты алыңыз ( L ₀), күтілетін температура ауытқуы ( δT ), және дұрыс жылу кеңею коэффициенті алюминий сіздің қорытпаның және температура диапазонының
2. Бірліктерді тексеріңіз: Барлық өлшеулер үйлесімді бірліктерде болғанына көз жеткізіңіз – ұзындық үшін метр немесе дюйм, температура үшін Кельвин немесе Цельсий, ал термиялық кеңею коэффициенті 1/К немесе мкм/м·К. (Төменде түрлендіру кеңестерін қараңыз.)
3. Формула қолданыңыз: Α-ны L-ға көбейтіңіз ₀және ΔT ΔL, ұзындықтағы жалпы өзгеріс алу үшін
4. Нәтижені түсіндіру: Кеңейтіңіз бөлшекке шектеулеріңіз немесе біріктіру аралықтарыңызбен салыстырғанда маңызды ма? Әлде болса, конструкциялық бөлшектерді қарастырыңыз.

Мысалы, егер сізде 2 метрлік алюминий тақтасы болса (L ₀= 2 м), температураның 50°C артуы (ΔT = 50 K) және α = 23 × 10 ^–6 /K, онда:

δL = 23 × 10 ^–6 /K × 2 м × 50 K = 0,0023 м = 2,3 мм

Бұл сызықтық кеңейту әсіресе дәл шектеулері бар жинақтауларда орнату, алдын-ала жүктеме және қызмет көрсетуге әсер етуі мүмкін ( Lumen Learning ).

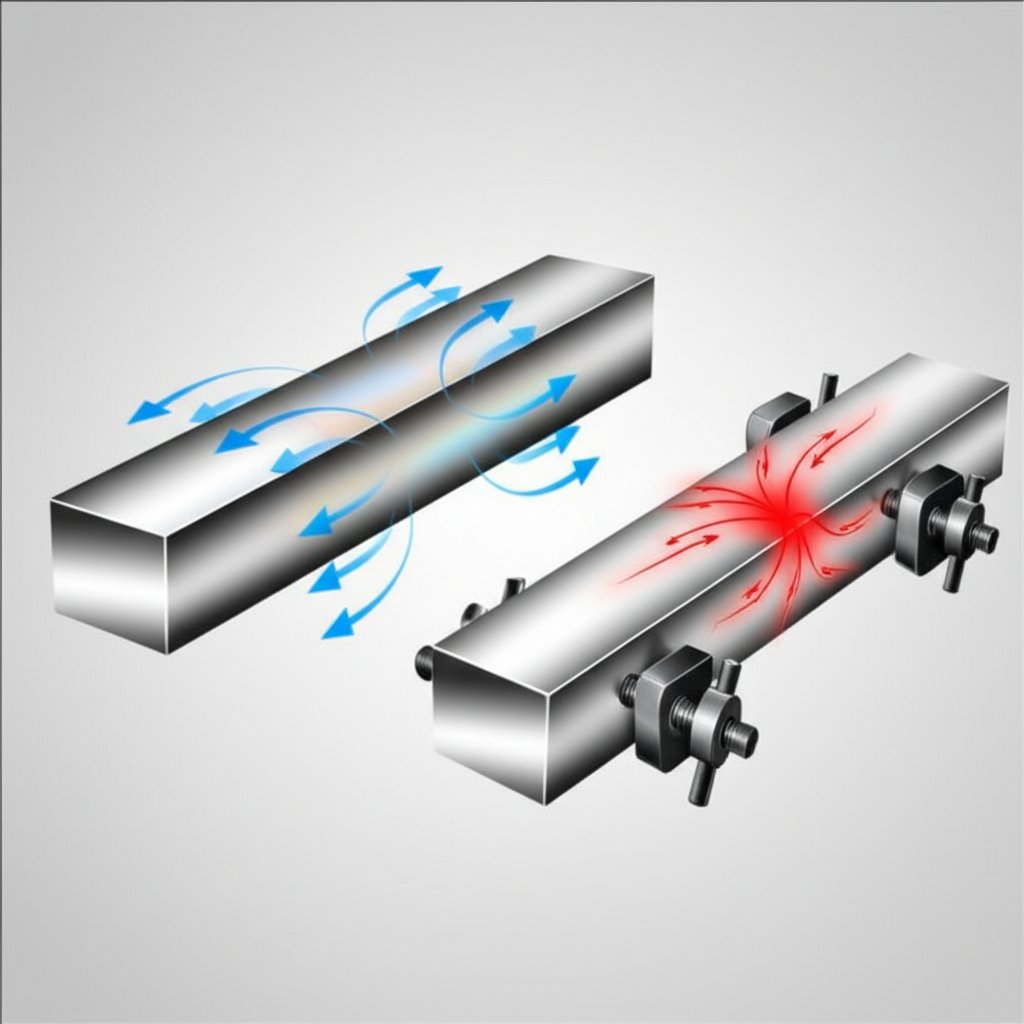

Шектелген кеңею және жылулық кернеу

Бірақ сіздің алюминий бөлігіңіз бос қозғала алмаса ше – мысалы, оны қатты екі болат тақтадан бұрғылау арқылы бекітіп қойған дейік? Бұл жағдайда жылулық кеңею шектеледі және механикалық кернеу пайда болады. Классикалық жылулық ұлғаю формуласы жылулық кернеуге былай анықталады:

σ = E · α · ΔT

• σ = Жылулық кернеу (Па немесе psi)
• E = Алюминийдің Юнг модулі (алюминийдің қаттылығы) (Па немесе psi)
• α = Жылулық кеңею коэффициенті (жоғарыдағыдай)
• δT = Температураның өзгеруі (К немесе °C)

Шектелген кеңею үшін тез есептеу жұмыс үлгісі:

1. Материал қасиеттерін жинаңыз: Еңбектің қорытпасы мен температура аралығы үшін E және α табыңыз.
2. Жылу кернеуін есептеңіз: Бұрын қолданған α және ΔT мәндерін пайдаланыңыз, бірақ енді пайда болған кернеуге назар аударыңыз.
3. Формула қолданыңыз: Σ табу үшін E-ні α және ΔT-ға көбейтіңіз.
4. Рұқсат етілген кернеумен салыстырыңыз: Қолданыстағы қоспаның аққыштық шегі немесе жобалау шектерінен σ асып кететінін тексеріңіз.

Мысалы, E = 70 ГПа (алюминий үшін қалыпты), α = 23 × 10 ^–6 /К және ΔT = 50 К:

σ = 70 × 10 ⁹Па × 23 × 10 ^–6 /K × 50 K = 80,5 МПа

Бұл керу әлдеқайда маңызды болуы мүмкін, әсіресе егер бұранда қосылыстары алдын ала бекітілген немесе бөлшек қалыңдығы аз болса ( Инженерлік құралдар жәшігі ).

ЕРЕКТЕУ: Шынайы әлемнің жиналымдары еркін немесе толықтай шектелген болып сирек кездеседі. Ішкі күштер, үйкеліс және температура градиенттері талдаудың күрделірек әдістерін талап етеді. Әрқашан авторлық СЫЖ мәндерін пайдаланыңыз және маңызды конструкциялар үшін маманға немесе расталған жылу ұлғаюын есептеу программасына кеңес беріңіз.

Бірліктерді аудару және үйлесімділік бойынша кеңестер

• 1 мм = 0,03937 дюйм; 1 дюйм = 25,4 мм
• 1 K = 1°C айырмашылық; Әрқашан СЫЖ бірліктерін ұзындық пен температура бірліктерімен сәйкестендіріңіз
• СЫЖ-ға µм/(м·K) үшін көбейтіңіз L ₀(метрмен) және ΔT (K арқылы) ΔL-ді микрометр (µм) арқылы алу үшін

Біркелкі бірліктер қателерден аулақ болуға көмектеседі, әсіресе метрикалық және империялық сызбалар арасында жұмыс істегенде.

Келесі кезекте сіз осы есептеулерді әсіресе алюминий болат, мыс немесе қолаға қосылған жерлерде қолдану тәсілдерін үйренесіз, сондықтан сіз жылулық қозғалыс үшін жобалай аласыз, кернеу жиналудан аулақ боласыз және сенімді жұмыс істеуін қамтамасыз етесіз.

Шынайы әлемдегі алюминий жинауларындағы ЖЖК сәйкес еместікке жобалау

ЖЖК сәйкес еместігі бар біріктіру орындары мен интерфейстерді жобалау

Сіз бірнеше ыстық күндерден кейін алюминий пластина мен болат бұрандаманың арасындағы саңылау ашылып тұрғанын байқадыңыз ба? Әлде дәл келетін жиынтық суық пен жылы орта арасында цикл жасағаннан кейін байланыс немесе бұралып кеткенін білдіңіз бе? Бұлар классикалық белгілері ұлғаю мен қысу материалдардың әртүрлі термиялық кеңею коэффициенті мәндерінен туындайтын сәйкес еместік. Аралас материалдардан тұратын жиынтықтарды жобалағанда, әсіресе алюминий болат, мыс немесе қолаға қосылған жерлерде, осы айырмашылықтарды түсіну мен жоспарлау ұзақтығы мен қызмет көрсету үшін маңызды.

Сіздің жобалауларыңызда CTE үйлесімсіздігін басқаруға көмектесетін тәжірибеде тексерілген тізім:

• Ұзартылған ойықтар : Бір компонентте саңылаулы немесе ұзартылған кесіп алынған бөліктерді пайдаланыңыз, жылулық қозғалыс орын басып немесе шегелердің артық кернеуінсіз болу үшін.
• Қозғалмалы шегелер : Кейбір көлденең қозғалыстарға мүмкіндік беретін шегелерді таңдаңыз, сонда құрылыс температура өзгерістеріне байланысты еркін ұлғайып немесе қысылып жығуы мүмкін болсын.
• Икемді интерфейстер : Дифференциалды қозғалысты жұту және кернеу концентрацияларын азайту үшін герметиктер, икемді желімдер немесе эластомерлік төсемдерді енгізіңіз.
• Бақыланатын саңылаулар : Әсіресе қосылатын материалдың термиялық кеңею коэффициенті алюминийге қарағанда айтарлықтай жоғары болған жағдайда, интерфейстерде мақсатты саңылаулар жобалаңыз алюминий термиялық кеңею коэффициенті қосылатын материалға қарағанда әлдеқайда жоғары.
• Қолдануға болатын материалдар : Мүмкіндігінше бірдей ЦТЕ-ге ие материалдарды таңдаңыз немесе сәйкестік қауіптерін азайту үшін ауысу қабаттарын қолданыңыз.

Көзі және дәлдік: Жиі кездесетін СТК ауқымдары жинақталған Мастер Бонд және Инженерлік құралдар жәшігі маңызды қолданыстар үшін қорытпаларға тән мәндерді әрқашан растаңыз

Алюминий панелін болтпен болттап бекітілген болат рамаға елестетіңіз. Температура көтерілген сайын алюминий болаттан екі есе көбірек кеңеюін қалайды. Созылыңқы тесік немесе жүзіп тұрған бекітпенің сияқты дизайн шешімі болмаған жағдайда бұл дифференциалды қозғалыс бұралуға, түрін өзгертуге немесе тіпті біріктіру бөлшектерінің істен шығуына әкеліп соғуы мүмкін. Сол себепті әртүрлі материалдардан тұратын құрылымдардың барлығында сызықтық ұлғаюдың алюминий коэффициентін ескеру өте маңызды.

Суреттерде жылулық қозғалыстардың бюджеті

Сонымен, бұл барлық теорияны қалай практикалық, жасалғыш конструкцияларға айналдыруға болады? Барлығы дәл құжаттамамен және дәлдік шектеріне белсенді тәсілмен басталады:

• Жылулық қозғалыс үшін дәлдік шектерін бөліңіз: Әрбір компонент үшін жұмыс температурасының ауқымында (ΔT) күтілген ұлғаю немесе қысуын есептеңіз. Қолданыңыз алюминий ұлғаю коэффициенті және әрбір жалғастырушы материал үшін сәйкес мән.
• Орташа және дәл уақыттағы CTE-ді дұрыс таңдаңыз: Кең температура ауытқулары үшін орташа CTE әдетте тиімді. Нақтылық үйлесімдері немесе жылдам циклдау үшін тиісті температурада дәл уақыттағы CTE қолданыңыз.
• Алдын ала болжамдарды құжаттаңыз: Әрқашан болжанған температура диапазоны мен CTE деректерінің көзін сызба бойынша немесе жобалау ескертмесінде жазып қойыңыз. Бұл екі мағыналылықты болдырмау үшін және болашақтағы ақаулықтарды жою немесе қайта жобалауға көмектеседі.
• Тестілеу арқылы растау: Маңызды немесе қауіпсіздікке байланысты құрастырулар үшін, үлгіні жасап шығарыңыз және нақты жылу циклдарында тексеріңіз, сонымен қозғалыс пен кернеу қауіпсіз шектерде болып қалады.

Негізгі ой: Әртүрлі термиялық кеңею коэффициенттері бар материалдарды пайдаланып жинақтау кернеулерге және уақытылы сынға әкеп соғуы мүмкін. Материалдардың артықшылықтарын пайдаланып, қауіпсіздікті сақтау үшін жобалау процесінде тесіктерді, икемді қосылыстарды және түсінікті құжаттаманы қолдану керек.

Осындай практикалық құралдарды пайдалана отырып, сіз сенімді жобалауға болады жылулық қозғалыс және ұзақ мерзімді жинақтауларды қамтамасыз етіңіз. Келесі кезекте алюминийдің термиялық кеңею коэффициенті басқа инженерлік металдармен салыстырып, жобалау барысында дұрыс шешім қабылдауға көмектесетінін көреміз.

Термиялық кеңею коэффициентін салыстыру

Алюминийдің инженерлік металдармен салыстырмалы қасиеттері

Сіз жинақтау үшін материалдарды таңдап жатқанда температура өзгерісінен кейін кейбір қосылыстар неліктен ашылып немесе бұзылып кететінін ойланған ба? Бұл сұраққа жауап әдетте әрбір материал қаншалықты кеңейіп немесе қысылатынын анықтауға байланысты — дәл осы жерде термиялық кеңею коэффициенті (ТКК) сіздің жобалау барысындағы ең жақсы көмекшіңіз болып табылады. Алюминийді болат, мыс, қола және титанмен салыстырып, олардың ТКК-нің шынайы инженерлік жағдайларда қалай сәйкес келетінін көрейік.

Көзі және дәлдік: Деректер жинақталды Agilent/ASM пайдаланушылар нұсқаулығынан және инженерлік құрал-сайман. Ауқымдар қатты қорытпалар мен сауда маркаларын білдіреді; әрқашан өзіңіздің нақты қолдануыңызды растаңыз.

• Жылу шығарғыш негізінің ұлғаюы: Алюминийдің жоғары CTE-і ол мыс немесе болатқа қарағанда көбірек ұлғаятынын білдіреді, бұл орнату мен жылулық интерфейс дизайнына әсер етеді.
• Екі металлдың бұрмалануы: Алюминийді болат немесе титанға жалғау температура ауытқулары кезінде CTE сәйкессіздігіне байланысты бұралу немесе иілу әкелуі мүмкін.
• Рельстердің туралануының ығысуы: Ұзын алюминий рельстері немесе экструзиялар температураның әр дәрежесіне бойынша болат немесе мысқа қарағанда көбірек қозғалады, бұл дәл бөліктер мен бағыттаушыларға әсер етеді.

Әртүрлі металдардың жүйелері үшін материалдарды таңдау

Сіз дәл шарлау немесе жылу алмастырғыш жасап жатыр деп елестетіңіз. Әр түрлі CTE-мен материалдарды араластырудан әрқашан сақтану керек пе? Міндетті емес. Ақылды таңдау жасау әдісі төменде көрсетілген:

• Алюминийдің жоғары CTE кернеуді босату қажет болған жағдайда, иілгіш немесе жүзетін бекітулерде пайдалы болуы мүмкін. Мысалы, автомобиль жылулық экрандарында немесе иілгіш тіректерде, кеңею зиян келтірмей жұтылады.
• Дәлдік үшін қауіпті: Оптикалық тіректер немесе өлшеуіш рейкалар сияқты қолданыста орын ауыстыру дәлдігі маңызды болған жағдайда, алюминийдің кеңеюі рұқсат етілмейтін ауытқуларға әкеліп соғуы мүмкін. Бұл жерде титан немесе төмен кеңейетін болаттар құрметтеледі.
• Жылулық шаршау: Әр түрлі CTE-мен материалдардың ауысуы (мысалы, шиналардағы мыс пен алюминий) арасындағы қайталанатын циклдер шаршауға әкеліп соғуы мүмкін, сондықтан иілгіштікті есептеңіз немесе үйлесімді қорытпаларды пайдаланыңыз.
• CTE деректерін құжаттаңыз: Әрқашан нақты жылу кеңеюінің болат коэффициенті , жылу кеңеюінің қола коэффициенті , немесе жылу кеңеюінің қола құймаларының коэффициенті есептеулеріңізде пайдаланыңыз және сызбаларыңыздағы температура ауқымын көрсетіңіз.

Сіз көріп тұрғаныңыз бойынша, термиялық кеңею коэффициенті бұл тек қана кесте іздеу емес — бұл әр түрлі металл жинақтарындағы жарамдылық, қызмет көрсету мен сенімділіктің негізгі қозғаушы күші болып табылады. Келесі бөлімде біз осы ұғымдарды алюминий экструзиясын сатып алу әлеміне енгіземіз, шынайы өндірісте CTE таңдау мен тексеру тәсілдерін көрсетеміз.

Алюминий экструзиясын сатып алу мен тапсырыс беру

Жылу өткізгіштігін ескере отырып алюминий экструзиясын тапсырыс беру

Сіз маңызды жинақтар үшін — әсіресе автомобиль немесе құрылыс қолданбаларында — алюминий экструзиясын сатып алған кезде, тек қана қорытпаны таңдап, сызбаларыңызды өндірушіге жіберу жеткіліксіз. Цехта мүмкіндігінше дәл келетін бөлшек неліктен өңдеу немесе жергілікті орнату нәтижесінде байланып немесе саңылау жасап қалуы мүмкін екенін еш есіңізде болды ма? Жауап жиі ішінде жатыр алюминий үшін жылулық кеңею коэффициенті және оның сипаттамасы мен өндіріс кезінде қалай ескерілетіндігі

Сіздің бөлшектеріңіздің барлық жұмыс жағдайларында күтілгендей жұмыс істейтіндігін тексеру үшін инженерлер мен сатып алушылар үшін тәжірибелік тізім:

• Құйма және қаттылық дәрежесін таңдаңыз: Әртүрлі алюминий қорытпалары (6061, 6082 немесе 7075 тәрізді) әртүрлі алюминий жылулық кеңею коэффициенті мәндері мен механикалық қасиеттеріне ие. Әрқашан қорытпаны өнімнің беріктігі мен жылулық талаптарына сәйкестендіріңіз ( Алюминий экструзиясының нұсқаулығы ).
• Толеранттылық үшін температура диапазонын анықтаңыз: Сызбаны бекітуге дейін бөлшектің жұмыс істейтін температура диапазонының толық көлемін көрсетіңіз. Бұл допустимые ауытқуларды белгілегенде ескерілетінін қамтамасыз етеді алюминийдің жылулық кеңеюі тек бөлме температурасындағы өлшемдер емес, сонымен қатар оны есте сақтау керек.
• Сызбаларда CTE көзін көрсетіңіз: Сіз анықтамалық деректерді, әрістемшінің сынақ нәтижелерін немесе белгілі бір стандартты пайдалансаңыз да, әрқашан сілтеме жасаңыз алюминийдің жылулық коэффициентіне (және оның көзін, сондай-ақ температура аралығын қоса алғанда) тікелей сызбаңызда көрсетіңіз. Бұл екі мағыналылықты азайтады және келесі командалар сіздің мақсатыңызды дұрыс түсінуіне көмектеседі.
• Соңғы өңдеу процесстерінен кейінгі өлшемдерді растаңыз: Анодтау немесе бояу сияқты беткі өңдеулер қабықтың қалыңдығын немесе өлшемдерді өзгертуі мүмкін. Барлық соңғы өңдеу сатыларынан кейін әрқашан соңғы өлшемдерді тексеріп, жазып алыңыз, өйткені өңдеуден кейін алюминийдің сызықтық кеңеюі жергілікті түрде әсер етуі мүмкін.

Тәжірибелі экструзия әмбебап тауар өндірушілермен серіктестік

Автокөлік және жоғары өнімділік қолданбалары үшін материалдар ғылымы мен процесстерді басқаруды түсінетін әмбебап тауар өндірушімен серіктестік жасау маңызды. Неліктен? Себебі алюминий үшін жылулық кеңею бұл тек сан ғана емес — ол құйма химиясымен, экструзия процесімен және аяқтау өңдеулерімен әрекеттесетін айнымалы. Осы айнымалыларды құжаттауға, сынақтан өткізуге және басқаруға қабілетті серіктеспен жұмыс істеу сәтті іске қосу мен қымбат тұратын қайта жобалау арасындағы айырмашылық болып табылады.

Таңдау кезінде алюминий экструзия бөлшектері қЖК деректерімен құжатталған және процесстердің қатты басқару мүмкіндіктері бар болса, келесі тауар өндірушілерді қарастырыңыз:

• Shaoyi Metal Parts Supplier – Қытайдың алдыңғы қатарлы дәл автомобиль бөлшектерін шешімдерге ие интеграцияланған әмбебап тауар өндірушісі, IATF 16949 сәйкес куәландырылған алюминий экструзиясын, толық трактілеуге мүмкіндік береді және автомобиль қолданбалары үшін құйма таңдау мен ҚЖК басқару бойынша сараптама кеңес береді.
• Тестілеу мен аяқтау өңдеулерін өзінде орындайтын жергілікті немесе аймақтық экструзия зауыттары
• Архитектуралық немесе көлік сапасындағы экструзияларға маманданған әлемдік тауар өндірушілер

Автокөлік экструзиясы бағдарламалары үшін тәжірибелі тауар өндірушілермен серіктестік жасаса, материалды таңдау, процесстерді басқару және ΔT бойынша өлшемдік тұрақтылықты сәйкестендіруге көмектеседі. Бұл әсіресе алюминий жылулық кеңею коэффициенті қызмет көрсету кезінде бөлшектердің сенімділігін қамтамасыз ету үшін қатаң бақылануы тиіс.

Негізгі қорытындылар: Сіздің CTE болжамдарыңыз бен сызулықтағы температура диапазондарын әрқашан құжаттаңыз. Аяқтау процесстерінен кейін (мысалы, анодтау) өлшемдік өзгерістерді тексеріңіз және орналасу тексерулерін жаңартыңыз. Қосылыстардың жылулық саңылауларын компенсациялау үшін алюминийдің жылулық кеңеюі және қайта өңдеудің немесе өрістік ақаулардың қымбатқа түсуінен сақтаныңыз.

CTE құжаттамасы мен растаудың маңызы неге жоғары

EV аккумуляторлық тақтасы үшін экструдерленген рельстер партиясын жеткізіп жатыр деп елестетіңіз. Егер алюминий үшін жылулық кеңею коэффициенті айқын анықталмаса және расталмаса, тіпті кіші температура тербелістері ығысуға, кернеу жиналуына немесе аққан жерге әкеліп соғуы мүмкін. CTE көзін көрсетіп, өңдеуден кейінгі өлшемдерді тексеріп және оған болжам қаржы бөліп алюминий үшін жылулық кеңею жинақтау кезінде сіз тіпті қиын жағдайларда да тұрақты, қайталанатын нәтижелерді қамтамасыз етесіз.

Осы тәжірибелерді іс жүзінде қолдануға дайын ба? Келесі бөлімде біз негізгі сабақтарды жалпылаймыз және CTE-ді басқару міндеттерін инженериялық және сатып алу процесстеріне енгізу бойынша нақты әріптерді ұсынамыз.

Түймелерді жалпылау және Сенімді әрекетке көшу

Алюминий CTE бойынша негізгі тұжырымдар

Сіз «Жылу кеңеюінің коэффициенті деген не және оның шын әлемдегі инженерияда неге маңызы зор екенін» еш есіңізде болды ма? Бұл нұсқаулық бойынша ғылым, стандарттар және практикалық жұмыс процесстерін талқылаған соң, жылу кеңеюінің коэффициентін түсіну мен басқару – әсіресе, жұмыс ортасында температура ауытқулары болған жағдайда – сенімді, жоғары нәтижелі жинақтау үшін маңызды екені анық болып табылады. алюминий сызықтық кеңею коэффициенті – әсіресе, жұмыс ортасында температура ауытқулары болған жағдайда – сенімді, жоғары нәтижелі жинақтау үшін маңызды.

• Температураға тәуелділік: Берілген алюминий жылу кеңеюінің коэффициенті тұрақты шама емес. Ол қорытпалармен, температура аралығымен және әсіресе температура аралығымен өзгереді. Қолданыңыздағы үшін сәйкес аралықты әрқашан тексеріңіз.
• Өлшеу стандарттары: Сенімді CTE мәндері ASTM E228 және ISO 11359 сияқты зертханалық әдістер мен стандарттарға сілтеме жасау үшін қатаң талап қояды. Әрқашан жеткізушіден ауытқуды және сынақ туралы ақпаратты сұраңыз.
• Есептеу жұмыс үрдісі: Еркін және шектеулі ұлғаю үшін анық формулаларды қолданыңыз және жобалау дәлдігіне байланысты орташа немесе лездік мәндерді таңдаңыз. Бірліктерді сәйкестендіруді және болжамдарды құжаттауды ұмытпаңыз.
• Әртүрлі материалдар арасындағы компромисстер: Алюминийдің болат, мыс немесе қолаға қарағанда жоғары CTE-і сіздердің жылулық қысуын және ұлғаюын – ерекше түйіндерде, интерфейстерде және біріктірулерде әртүрлі металдар қосылатын жерлерде жобалау қажет екенін білдіреді.

Негізгі қасиеттері: Кез келген аталған CTE – оның алюминийдің ұлғаю коэффициенті немесе басқа материал – температура аралығын, өлшеу әдісін және дәлсіздікті көрсету керек. Шектелген жағдайлар қарқынды жылу кернеуін тудыруы мүмкін, сондықтан ұлғаю мен қысу екеуін де ескере отырып жобалау керек.

Инженерлер мен сатып алушылар үшін келесі қадамдар

Білімді іс-әрекетке айналдыруға дайын ба? Егер сіз автомобильдік экструзиялар немесе температура тербелісі кезінде өлшемді тұрақтылық маңызды болып табылатын дәл құрастырулар бойынша жұмыс жасап жатсаңыз, техникалық білім мен сапаны басқару жүйесін ұсынатын өндірушімен серіктестік жасауды қарастырыңыз. Мысалы, Shaoyi Metal Parts Supplier интегралды шешімдер ұсынады алюминий экструзия бөлшектері , CTE деректерімен қамтамасыз ету, IATF 16949 сертификаттандыруы және құйма таңдау мен процессті растау бойынша кеңейтілген қолдау көрсету. Олардың тәсілі сіздің соңғы жобалауыңызда жылу ұлғаюы мен жылулық қысуын өрісте жарамсыз немесе қате қондырудың болу қаупін азайтатынын қамтамасыз етеді.

Егер сіз өндірушілерді салыстырып жатсаңыз, мыналарды іздеңіз:

• CTE деректерін тест әдістері мен температура аралықтары көрсетілген түрде ұсыну
• Техникалық құжаттамада танылған стандарттарды (ASTM, ISO) пайдалану
• Анодтау немесе өңдеу т.б. орындалғаннан кейінгі постпроцессингті тексеруді қолдау
• Толық жұмыс температуралық диапазоны бойынша допуск пен отығысты талдау бойынша инженерлік қолдауды ұсыну

Сонымен қатар, әрбір сызба немесе техникалық сипаттамада ұйғарылған CTE мәнін, оның көзі мен қолданылатын температуралық диапазонды анық көрсетіңіз. Осындай қарапайым тәжірибе сіздің жобалауларыңызды болашаққа дайын етіп, өндіріс немесе ақау іздеу кезінде туындауы мүмкін қателерден сақтайды.

Жинақ: Кеңейтудің алюминий CTE тек сандар туралы емес — бұл нақты әрі дұрыс шешімдер қабылдау туралы, олар температураның өзгерістеріне төтеп бере алады. Ұйғарымдарыңызды құжаттаңыз, сенімді серіктестермен тексеріңіз және сіз температура қалай өзгерсе де сенімді жұмыс істейтін жинақтар жасайсыз.

Жылу кеңею коэффициенті туралы жиі қойылатын сұрақтар

1. Жылу кеңею коэффициенті дегеніміз не және ол инженерияда неліктен маңызды?

Жылу кеңеюінің коэффициенті (CTE) материалдың температура өзгерісіне байланысты өлшемі қаншалықты өзгеретінін өлшейді. Инженерияда CTE-ні білу материалдардың алюминий мен болат сияқты қосылуы кезінде жік саңылауларын, бұрмалануды немесе кернеу жинақталуын болдырмауға көмектеседі. Дұрыс CTE-ні көрсету жинақтау кезінде сенімді отырғызылуды және ұзақ мерзімді тұрақтылықты қамтамасыз етеді.

2. Алюминийдің жылу кеңею коэффициенті болат, мыс, қолаға қатысты қалай салыстырылады?

Алюминийдің CTE-сі әдетте болаттан жоғары, яғни ол температура өзгерістеріне байланысты кеңейіп және қысылып тұрады. Мыс пен қоланың CTE мәндері алюминийге жақын, бірақ сәл төменірек. Бұл айырмашылық әртүрлі металдармен жасалған жинақтарды жобалау кезінде бұрмалануды немесе жік бұзылуын болдырмау үшін CTE-нің сәйкес келмеуін маңызды есептеуге айналдырады.

3. Алюминий сияқты металдар үшін жылу кеңею коэффициенті қалай өлшенеді?

CTE-ні ASTM E228 немесе ISO 11359 сияқты стандартталған әдістерді пайдаланып өлшейді, олар дәл дайындалған үлгіні қыздыру мен оның өлшем өзгерістерін жазуды қамтиды. Сенімді зертханалар температура ауқымын, әлсіздікті және мәннің орташа немесе лездік екенін хабарлайды, бұл инженерлерге дәл есептеулер үшін қажетті деректерді береді.

4. CTE мәні келтірілгенде температура ауқымы неге көрсетілуі керек?

CTE мәндері температура, қорытпа және өңдеу әсерінен өзгеруі мүмкін. Температура ауқымын көрсету CTE-нің нақты жағдайларға сәйкес келуін қамтамасыз етеді, бұл кеңею немесе қысу болжамын дәлдетеді және соңғы жинақтау кезінде сәйкестік немесе кернеу проблемаларының қаупін азайтады.

5. Автокөлік инженерлері алюминий экструзия бөлшектерін сатып алғанда CTE-ні қалай басқаруы мүмкін?

Автомобиль инженерлері құйманы және температураны дұрыс таңдауы, жұмыс істеу температура диапазонын көрсетуі, сондай-ақ сызбаларда ЖЖК (жылу кеңеюінің коэффициенті) деректерін құжаттауы керек. Shaoyi Metal Parts Supplier сияқты тәжірибелі өндірушілермен серіктестік жасасу автомобильдің маңызды бөлшектерінде жылу кеңеюі мен қысуын ескеріп, құжатталған ЖЖК мәндеріне, сапалы өндіріске және жобалау бойынша кеңес беруге қолжетімділік алуға кепілдік береді.
