Металл бөлшектерін өңдейтін станок деген не?

Сіз өндірістік кәсіпорын аумағынан өтіп, құрылғылардың көптігінен қатты қатты таң қалған ба? Сіз бұған жалғыз емессіз. « металл бөлшектерін өңдейтін станок » деген термин жиі қолданылады, бірақ ол көбінесе түсініктіліктен гөрі қателіктерге әкеледі. Себебі бұл термин бір ғана құрылғыны білдірмейді — ол шикізат металлды дайын бөлшектерге айналдыру үшін бірлесіп жұмыс істейтін станоктардың тұтас жүйесін сипаттайды.

Шикізаттан дайын бөлшекке дейін

Осылай ойланыңыз: сіз ұстап тұрған әрбір өңделген бөлшек — бұл шикізаттың блогы, парағы немесе сырығы болып басталады. Осы шикізаттан дәлме-дәл бөлшек алу үшін нақты операцияларды орындауға арналған арнайы жабдықтар қажет. Кейбір машиналар материалды кеседі. Басқалары металл бөлшектерді иеді, пішімдейді немесе біріктіреді. Тіпті басқалары беттерді нақты талаптарға сай жетілдіреді. Кез келген жабдыққа дүкеніңізге инвестиция жасағаннан бұрын осы процесті түсіну өте маңызды.

Өндіріс саласының сарапшыларының айтуынша, «металл жасау» және «өңдеу» терминдері жиі бір-бірімен ауыстырылып қолданылады, бұл қателікке әкеледі — алайда олар металмен жұмыс істеудің негізінен әртүрлі тәсілдерін білдіреді. Жасау — белгілі бір пішінге жету үшін металл бөлшектерді өңдеу мен жинау процесін, ал өңдеу — дәлме-дәл бөлшектерді жасау үшін материалды алып тастау процесін білдіреді.

Металл бөлшектерін өңдейтін машиналар экожүйесі түсіндірілген

Демек, бұл экожүйеге негізінде не кіреді? Оның негізінде сіз үш негізгі санатты табасыз, олар бір-бірімен үйлесімді жұмыс істейді:

• Азайтушы машиналар – CNC фрезерлеу станоктары, токарь станоктары және ұнтақтағыштар — материалды кесу, бұрғылау және ұнтақтау операциялары арқылы алып тастайды
• Пішін беруші жабдықтар – Материалды алып тастамай, металлды пішіндейтін пресс-бүгіштер, штамптау престері және рулонды пішіндеушілер
• Кесу және жылулық жүйелер – Парақ пен плиталық материалдарды кесетін лазерлік кескіштер, плазмалық жүйелер және сумен кесетін машиналар

Әрбір санат белгілі бір мақсаттарға қызмет етеді. Металл үшін CNC машинасы дәлдігі жоғары болатын металл өңдеу бөлшектерін дайындауда үздік көрсеткішке ие, ал жасау жабдықтары конструкциялық бөлшектер мен корпус элементтерін тиімдірек өңдейді. Негізгі мәселе — өзіңіздің нақты қолданысыңызға сәйкес келетін дұрыс машина таңдау.

Машиналар санаттарын түсіну

Мұнда нәрселер тәжірибелік деңгейге көшеді. Сіз өңдеу бөлшектерін өндіруді бағалайтын кезде, сіздің аяқталған компоненттеріңізге нақты қандай талаптар қойылатынын ескеріңіз. Күрделі геометриялық пішіндер мен ұсақ детальдар? Бұл жағдайда CNC фрезерлеу станогы сізге көмек болуы мүмкін. Цилиндрлік валдар мен тісті бөлшектер? Бұл жағдайда токарлық орталар басты рөл атқарады. Табақша металдан жасалған корпус пен кронштейндер? Бұл жағдайда құрылымдық жабдықтар қажет болады.

Бұл мақалада сіз әрбір станок тобының өндірістік процесте қандай орын алатынын білетін боласыз. Біз стендтік прототиптеу жабдықтарынан бастап өнеркәсіптік өндіріс жүйелеріне дейінгі барлығын қарастырамыз, сондай-ақ дәлдік шектерінің мүмкіндіктерін, материалдармен үйлесімділікті және шынайы қолданыс салаларын түсінуңізге көмектесеміз. Сіз ішкі қабілеттілікті құруға немесе өндіріс серіктестерін бағалауға тырыссаңыз да, бұл білім саңылаулық жабдықтарды таңдаудың негізін қалайды.

Тереңірек зерттеуге дайынсыз ба? Алдымен метал бөлшектерді өндіруде негізгі станок топтары мен олардың нақты қызметтерін талдайық.

Негізгі машина санаттары және олардың қызметтері

Сіз бөлшектер каталогының алдында тұрған кезде немесе жабдық көрмесінде жүрген кезде, ұсынылатын нұсқалардың көптігі сізді таң қалдыруы мүмкін. Дәлдікпен жұмыс істеу үшін CNC фрезерлеу станогын сатып алуға тиіс пе, әлде дүкеніңізге алдымен кесу технологиясы қажет пе ? Жауап әрбір машина санатының қалай жұмыс істейтінін — сонымен қатар олардың жалпы өндіріс процесіндегі орнын — түсінуіңізге бүтіндей байланысты.

Металл бөлшектерін өндірудің үш негізгі бағанын қарастырайық. Бұл санаттарды түсінген соң, нақты қажеттіліктеріңізге сәйкес жабдықтарды таңдау әлдеқайда интуитивті болады.

Материалды алып тастау, пішіндеу және кесу технологиялары

Қатты алюминий блогынан бастағаныңызды елестетіңіз. Материалды алып тастау әдісі тікелей материалды алып тастайды — стружкалар шашылады, суытқыш ағады және бөлшек қалған материалдан пайда болады. Бұл әдіс дәлдік талап ететін жұмыстарда, яғни толеранциялар өте тар болған кезде, басымдыққа ие болады.

Формалық процестер мүлдем басқа бағытта жүреді. Осы машиналар материалды алып тастамай, оны қайта пішімдейді. Бір парақ болат пресс-бұғатқа енеді де, иілген кронштейн түрінде шығады. Кесуден пайда болатын ұнтақтар да, материалдың шығыны да жоқ — тек жазық материалды көлемді бөлшектерге айналдыратын бақыланатын деформация ғана болады.

Кесу технологиялары осы тәсілдердің арасында ерекше орын алады. Лазерлік, плазмалық, су-жетірлік және ЭҚӨ (электр-дисковый өңдеу) жүйелері материалды дәл белгіленген траектория бойынша кеседі, бөлшектерді парақ немесе плиталық материалдан бөліп алады. CNC кесу технологиясы бойынша зерттеулерге сәйкес, дұрыс әдісті таңдау «материалмен сәйкестігін, өндіріс шығындарын және соңғы өнімнің сапасын әсерлей отырып, сіздің жобаңыздың сәттілігіне қатты әсер етуі мүмкін».

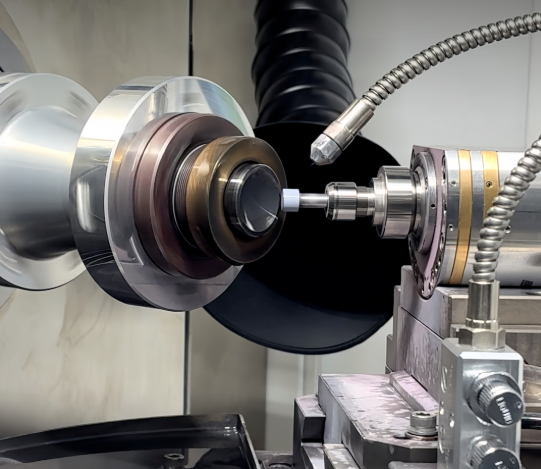

Металл бөлшектерін өндірудің үш бағаны

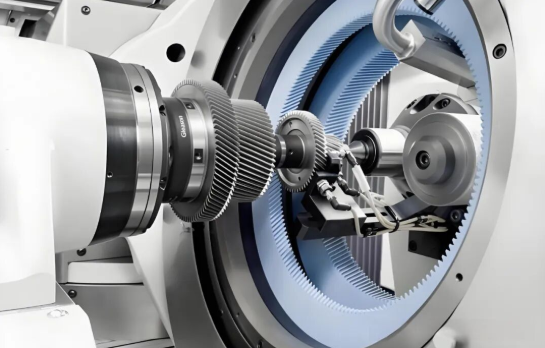

Тартып алу әдісімен өңдеу жабдықтары

Бұл санат дәлме-дәл өндірістің негізгі құралдарын қамтиды. CNC фрезерлеу станогы айналатын фрезерлеу құралдарын пайдаланып материалды кесіп алады және таңғалдырарлық дәлдікпен күрделі геометриялық пішіндерді жасайды. Басында фрезерлеу операциялары қуыстарды, контурларды және беттерді пішіндейді, ал 5 осьті фрезерлеу станогы қарапайым станоктарда бірнеше рет орнату қажет болатын бөлшектерді өңдейді.

Токарьлық станоктар мен бұрылу орталары айналмалы бөлшектерге — валдарға, втулкаларға және тісті бөлшектерге арналған. Тегістеуіштер дәлдікті тағы да жоғарылатады және басқа шығыс әдістері қол жеткізе алмайтын беттің жақсы сапасы мен дәлдігін қамтамасыз етеді.

Пішіндеу процесінің жабдығы

Пресс-бүгіштер түзу сызық бойынша парақ металды бүгеді және қарапайым кронштейннен бастап күрделі корпусларға дейін барлығын жасайды. Штамптау престері пішіндерді жылдам жасау үшін матрицаларды пайдаланады — бұл жоғары көлемді өндіріске идеалды. Рулонды пішіндеу станоктары үздіксіз жұмыс істей отырып тұрақты профильдерді жасайды және конструкциялық каналдардан бастап декоративті жиектерге дейін барлығын өндіреді.

Кесу және жылулық технологиялар

Лазерлік кескіштер жұқа материалдарда, тұйық қисықтар мен күрделі өрнектерде өте жоғары сапалы кесілген шеттер береді. Плазмалық кесу құрылымдық жұмыстар үшін құны төмен болатындай, қалың материалдарды жылдамырақ кеседі. Су-жеттік жүйелер жылу әсерінен аймақтар пайда болмайтындай, тәжірибелік түрде кез келген материалды кесуге мүмкіндік береді — бұл ерекше маңызды, өйткені оның көмегімен штайнс болат немесе басқа жылуға сезімтал қорытпалар кесіледі. Электр-эрозиялық кесу (ЭЭК) дәстүрлі кесу әдістерімен іске асыру мүмкін емес қатты материалдар мен күрделі ішкі геометрияларды өңдеуге арналған.

Процесті бөлшектің талаптарына сәйкестендіру

Мүмкіндіктерді түсіну — бір нәрсе, ал әрбір технологияны қашан қолдану керектігін білу — басқа нәрсе. Келесі кестеде осы станоктардың санаттары тәжірибелік таңдау критерийлері бойынша топтастырылған:

Машина түрі	Негізгі функция	Ең жақсы метал түрлері	Типік төзімділік диапазоны	Идеал қолданбалар
CNC ФРЕЗЕРЛЕУ МАШИНАСЫ	Айналатын кескіштер арқылы материалды алып тастау	Алюминий, болат, титан, латунь	±0,001"-ден ±0,005"-ге дейін	Күрделі 3D геометриялар, дәл компоненттер, прототиптер
CNC токарь станогы/айналу орталығы	Айналмалы материалды алып тастау	Кез-келген өңделетін металдар	±0,001"-ден ±0,005"-ге дейін	Осьтер, втулкалар, тісті бөлшектер, цилиндрлі компоненттер
Беттік тегістегіш	Аbrasivтер арқылы дәл тегістелу	Қаттылатылған болаттар, құрал болаттары	±0,0001" дейін ±0,001"	Дәлдік жазықтар, калып бөлшектері, өлшеуіш блоктар
Қысыр машинасы	Металл қуырғау	Болат, алюминий, нержавеющий	±0,010"-ден ±0,030"-ге дейін	Қосалқылар, корпус, құрылымдық бөлшектер
Штампалау пресі	Қалыптар арқылы жоғары жылдамдықты деформациялау	Орташа қалыңдықтағы парақты металл	±0,005"-ден ±0,015"-ге дейін	Жоғары көлемді өндіріс бөлшектері, автомобиль компоненттері
Лазердің кесу	Фокусталған жарық арқылы жылулық кесу	Болат, коррозияға төзімді болат, алюминий (жұқа)	±0,003" - ±0,010"	Күрделі профильдер, егжей-тегжейлі өрнектер, жұқа материалдар
Плазменный резак	Иондалған газ арқылы жылулық кесу	Ток өткізетін металдар, қалың плиталар	±0,015" ден ±0,030" дейін	Құрылыс болаты, қалың плиталарды кесу, жылдам өндіріс
Су ағыны	Жоғары қысымды ағын арқылы суық кесу	Жылуға сезімталдығы бар кез келген материал	±0,003" - ±0,010"	Жылуға сезімтал материалдар, қалың қабаттар, әртүрлі материалдардан жасалған қоспалар
Электроэрозиялық өңдеу (Сымды/Жинақтағыш)	Электр разряды арқылы материалды алып тастау	Ток өткізетін металдар, қатайтылған болат	±0,0001" дейін ±0,001"	Күрделі ішкі пішіндер, қатты материалдар, дәлдік шектері тар

Дәлдік шектерінің санаттар бойынша қаншалықты әртүрлі екеніне назар аударыңыз. CNC өңдеу дәлдігі стандарттарына сәйкес, беттік өңдеу ±0,0001" дәлдікке жеткізе алады, ал пішіндеу операциялары әдетте ±0,010"–±0,030" шегінде жұмыс істейді. Сіздің бөлшек талаптарыңыз машина таңдауын анықтауы керек — керісінше емес.

Мұнда тәжірибелік ереже: егер компонентіңіз ±0,005"-ден тиімдірек дәлдік шектерін талап етсе, сіз, мүмкін, қосымша CNC процестерін іздейсіз. Егер сіз парақты материалдан жоғары көлемдегі қарапайым геометриялық пішіндегі бөлшектерді шығаруға қажет болса, пішіндеу мен кесу технологиялары жиі құны тиімдірек болады.

Бұл негіз қаланғаннан кейін CNC фрезерлеу станоктарын — дәл металдық бөлшектерді өндірудің жиірек қолданылатын негізгі жабдық түрін — тереңірек қарастырайық.

Дәл металдық өңдеуге арналған CNC фрезерлеу станоктары

Кез келген дәл механикалық цехқа кірсеңіз, оның операцияларының орталығында CNC фрезерлеу станоктарын табасыз. Бұл станоктар металдық бөлшектерді өндірудің негізгі құралы ретінде атаққа ие болды — және бұған жақсы себептер бар. Цифрлық басқарылатын (CNC) мүмкіндіктері бар фрезерлеу станогы сіздің цифрлық сызбаларыңызды физикалық бөлшектерге қатты тұрақтылықпен айналдырады, ол үшін: алюминий прототиптерін кесу немесе қатайтылған болат бөлшектердің сериялық өндірісін жүргізу керек.

Бірақ көптеген сатып алушылар осы жерде қателеседі: барлық CNC фрезерлеу станоктары бірдей емес. Таңдаған конфигурацияңыз сіз қандай өнімдерді шығара алатыныңызды, оларды қаншалықты тез шығара алатыныңызды және қандай құнға шығара алатыныңызды радикалды түрде әсер етеді. Сондықтан сіздің нақты қолданыстарыңыз үшін маңызды айырмашылықтарды талдайық.

Осьтердің конфигурациялары және олардың мүмкіндіктері

CNC фрезерлеу станогының осьтер саны оның қозғалыс ауқымын анықтайды — және нәтижесінде, ол қаншалықты күрделі бөлшектерді тиімді түрде дайындай алатынын.

3 Осьті CNC Фрезерлер

Бұл станоктар X-осі, Y-осі және Z-осі бағыттары бойынша қозғалады. Согласно CNC Cookbook-тың өңдеу нұсқаулығына , 3 осьті өңдеу «жазық фрезерленген профильдерді, ось бойымен орналасқан тесіктерді және резьбалы тесіктерді дайындауға ең қолайлы». Олар қарапайым жобаларда — мысалы, тесу, резьба салу және бетті фрезерлеу операциялары басым болған кезде — өте жақсы көрсеткішке ие. Көптеген цехтарда, әсіресе шағын кәсіпорындарда 3 осьті станоктар мүмкіндіктер мен құны арасында ең үздік тепе-теңдікті ұсынады.

4 осьті CNC фрезерлеу станоктары

Айналмалы A-осін қосу мүмкіндіктерді түбегейлі өзгертеді. Бұл төртінші ось доғалар бойынша үздіксіз кесуді және спираль тәрізді күрделі профильдерді жасауды қамтамасыз етеді — бұл әсіресе авиация компоненттері мен кемпірқосақтар үшін маңызды. Шынайы артықшылық неде? Бөлшекті қайта орналастырмай-ақ бұрышты элементтерді және бөлшектің бірнеше жағын өңдей аласыз, бұл қосымша орнатуларды жояды және цикл уақытын қатты қысқартады.

5 осьті CNC фрезерлеу станоктары

Сізге геометриялық күрделіліктің ең жоғарғы деңгейі қажет болған кезде 5 осьті өңдеу мүмкіндігін береді. Екінші айналмалы осьті қосу арқылы бұл станоктар өңделетін бұйымға шамамен кез келген бұрыштан тәжірибелік түрде жақындай алады. Күрделі контурлы беттер, ішкі ойықтар және ауыр әуе-ғарыш компоненттері жеке орнату кезінде ғана жасалуға болады. Алайда, саладағы мамандардың айтуынша, бұл мүмкіндік жоғары құнымен және күрделі программалау дағдыларын талап етеді.

Қандай конфигурацияны таңдау керек? Осы практикалық нұсқауларды ескеріңіз: 3 осьті станоктар типтік цех жұмыстарының 80%-ын құндық тиімділікпен орындайды. Бірнеше жағында немесе айналмалы элементтері бар бөлшектерді редко емес өндірген кезде 4 осьті станокқа көшіңіз. Шынымен күрделі геометриялық пішіндер үшін, мұнда өндірістік тиімділіктің артуы инвестицияны оправданатындай болса, 5 осьті мүмкіндікті қолданыңыз.

Десктоптан өнеркәсіптік масштабқа дейінгі опциялар

Қолжетімді CNC фрезерлеу жабдықтарының спектрі компактты стационарлық фрезерлеу станоктарынан бастап үлкен өнеркәсіптік өңдеу орталарына дейін созылады. Сіздің қажеттіліктеріңіз осы спектрдің қай жерінде орналасқанын түсіну сіздің қаражатыңызды артық жұмсаудан және қабілеттердегі кемшіліктерден сақтайды.

Стационарлық және мини-фрезерлеу станоктары

Стационарлық фрезерлеу станогы прототиптау, шағын көлемді өндіріс және білім беру қолданбалары үшін қол жетімді кіріс нүктесін ұсынады. Согласно CNC Masters' фрезерлеу бағдарламасы , стационарлық фрезерлеу станоктары «өндірісті және прототиптауды қатты кеңейткен, компактты, бірақ қуатты құралдар». Мини-CNC фрезерлеу станогы әдетте алюминий, латунь және пластмасса сияқты жұмсақ материалдарды өте жоғары дәлдікпен өңдейді — бұл инженерлер мен құрметкерлер үшін күрделі дизайнерлік шешімдерді жасауға идеалды.

MR 1 және оған ұқсас басқа да компактты CNC платформалары сияқты машиналар дәлдікпен фрезерлеуді үй шеберханалары мен кіші бизнеске қолжетімді етті. Әдетте қолданылатын үстел үстіндегі фрезерлеу станоктары үшін сапалы жабдыққа шамамен $2 500–$7 500 аралығындағы қаражат жұмсау керек. Бұл машиналар өзінің ірірек аналогтарымен салыстырғанда қаттылықтан біраз айырылады, бірақ өзінің жобаланған мүмкіндіктері шеңберінде таңғажайып нәтижелер береді.

Тізе типті фрезерлеу станоктары және орта деңгейлі жабдықтар

CNC тізе типті фрезерлеу станоктары орташа деңгейдегі жабдықтар болып табылады — олар әртүрлі жұмысшы цехтарында қолдануға жеткілікті универсалды және толық өндірістік фрезерлеу орталықтарына қарағанда қол жетімдірек. Бұл машиналар қолмен және CNC режимдерінде де жұмыс істей алады, сондықтан олар қолданыстағы қолмен басқарылатын жабдықтардан CNC-ге көшу процесінде қолдануға идеалды. CNC тізе типті фрезерлеу станоктарының бағасы әдетте олардың сипаттамалары мен мүмкіндіктеріне байланысты $15 000–$75 000 аралығында болады.

Өндірістік фрезерлеу орталықтары

Ең жоғары қаттылық пен жылдамдықты талап ететін көп көлемді жұмыстар үшін өнеркәсіптік тік және көлденең фрезерлеу орталықтары ең жоғары деңгейді қамтиды. Бұл станоктар мықты құрылымға, автоматты аспап ауыстырғыштарға және үздіксіз өндіріс үшін арналған күрделі басқару жүйелеріне ие. Егер сіз осы санатта сатылымдағы CNC фрезерлеу станогын іздеуге болса, 3 осьті жүйелер үшін шамамен $45 000-дан басталатын инвестицияларды, ал толық функционалды өндірістік жабдықтар үшін $100 000-дан аса қаржылық салымдарды күтуге болады.

Материалдың алыну жылдамдығы және беттің тегістігі

CNC фрезерлеу станогыңыздың қаншалықты интенсивті кесуін және нәтижеде пайда болатын беттердің қаншалықты тегіс болуын анықтайтын үш механикалық фактор:

Шарлық винттар және дәл қозғалыс

Сапалы шарлық винттар электрқозғалтқыштың айналуын дәл сызықтық қозғалысқа айналдырады. Жоғары сапалы шарлық винттар жақсырақ орналастыру дәлдігі мен қайталанушылығын қамтамасыз етеді. Станоктарды бағалаған кезде, соңғы бұйымдардың өлшемдік дәлдігіне тікелей әсер ететін люфт сипаттамаларын тексеріңіз.

Біліктің қуаты мен жылдамдығы

Біліктің қуаты сіз бір өтуде қанша материал кесіп тастай алатынын анықтайды, ал айналу жиілігі аралығы беттің жағдайы мен құралдың қызмет ету мерзіміне әсер етеді. 10 000–20 000 айн/мин жылдамдыққа дейін жететін жоғары жылдамдықты біліктер алюминий мен жұмсақ материалдарды өңдеуге өте жарамды. Төмен жылдамдықта, бірақ жоғары моментке ие біліктер қатты болаттарды тиімдірек өңдейді. Біліктің сипаттамаларын негізгі өңделетін материалдарыңызға сәйкестендіріңіз.

Станоктың қаттылығы

Шойын құрылыс тек тұрақтылық туралы ғана емес — ол вибрацияны жоятын қасиет туралы да. Ауырлау және қаттырақ машиналар кесу күштері әсерінен иілуге төзімді болғандықтан, жақсы беттік жағдай мен нақтырақ шектеулер қамтамасыз етеді. Бұл әсіресе қатты металдарды өңдеу кезінде немесе күшті кесулер жасағанда маңызды.

Сатып алушылар бағалайтын негізгі сипаттамалар

Кез келген CNC фрезерлеу станогын сатып алуға шешім қабылдағаннан бұрын, осы маңызды сипаттамаларды мұқият бағалаңыз:

• Спиндл жылдамдығы диапазоны — Станоктың сіздің материалдарыңызға сәйкес жылдамдықтар диапазонын қамтамасыз ететініне көз жеткізіңіз (болат үшін төмен, алюминий үшін жоғары)
• Столдың өлшемі мен жұмыс аймағы – Өңдеу кезінде ең үлкен көзделетін бұйым өлшемдеріне сәйкестендіріңіз, сонымен қатар орнату үшін артық орын қалдырыңыз
• Осьтің жылжуы (X, Y, Z) – Бұйымдардың геометриясы үшін барлық бағыттарда жеткілікті жылжу болатынын тексеріңіз
• Қайталанушылық пен дәлдік сипаттамалары – ±0,0002" немесе одан да жақсы орналасу қайталанушылығы сапалы құрылысты көрсетеді
• Баспа осінің қуаты мен моменті – Жоғары қуат материалды тез шығаруға мүмкіндік береді; жеткілікті момент қиын материалдарды өңдеуге мүмкіндік береді
• Басқару жүйесі – Бағдарламалық қамтамасыз етумен сәйкестікті, бағдарламалаудың оңайлығын және қолжетімді қолдауды бағалаңыз
• Жылдам жылжу жылдамдығы – Жылдам жылжу өңдеусіз уақытты қысқартады, бұл жалпы өнімділікті арттырады
• Арнайы қабілеті – Жеткілікті сыйымдылықтағы автоматты аспаптарды ауыстырғыштар әртүрлі операциялар арасындағы дайындық уақытын қысқартады

3 осьті, 4 осьті немесе 5 осьті мүмкіндіктердің қайсысын таңдау — бұл бастау нүктесі ғана екенін есте ұстаңыз. Саланың сатып алу бойынша нұсқаулықтарында айтылғандай, CNC фрезерлеу станогының сипаттамалары «өте маңызды» — олардың сіздің жобаңызға сәйкес келетініне көз жеткізіңіз, содан кейін ғана инвестициялаңыз.

Фрезерлеу мүмкіндіктері қамтылғаннан кейін, біз цилиндрлік және айналмалы компоненттерді өндіруге арналған тағы бір маңызды санатқа — токарь станоктары мен айналу орталықтарына назар аударамыз.

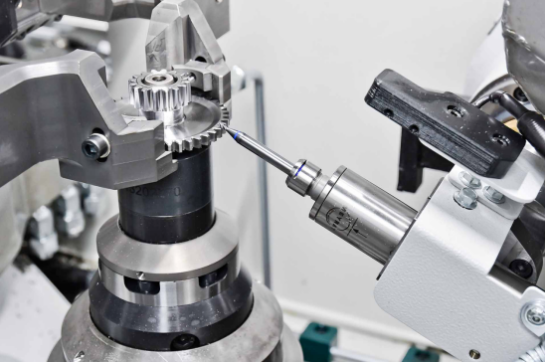

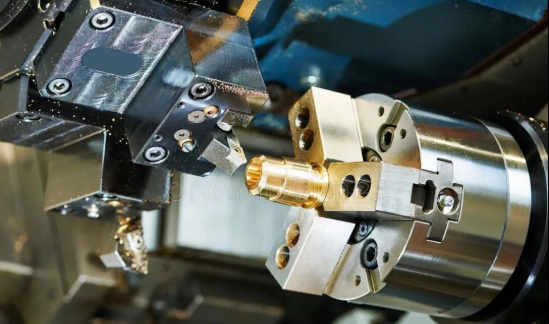

Айналмалы бөлшектер үшін токарь станоктары мен айналу орталықтары

Жоғары жылдамдықта айналып тұрған валды, ал оның бетін дәлме-дәл кесу құралы пішіндеп тұрғанын елестетіңіз — бұл қазір айналу процесі жүріп жатыр. Егер сіздің бөлшектеріңіз цилиндрлік геометрияға, тісті бөліктерге немесе айналу симметриясына ие болса, токарь станоктары мен айналу орталықтары қажетсіз құралдарға айналады. Бұл станоктар металлды кесуді фрезерлеуге қарағанда толығымен басқа бұрыштан қарастырады — яғни кесу құралын емес, өңделетін бөлшекті айналдырады.

Қай уақытта айналдырып фрезерлеуді таңдау керектігін және қандай токарь станогының конфигурациясы сіздің қажеттіліктеріңізге сай келетінін түсіну бұйым сапасы мен өндірістік тиімділікке әсер етуі мүмкін. Компьютерлік сандық басқару (CNC) осы станоктарды жеке операциялық құрылғылардан толық механикалық өңдеу шешімдеріне қалай түрлендіргенін қарастырайық.

Айналдыру операциясы фрезерлеуден қашан үстем болады

Мұнда тәжірибелік сұрақ: егер сіз дөңгелек валды өндіруіңіз керек болса, сіз жұмыс бетін қозғалмайтын құралға қатысты айналдырасыз ба немесе оны бекітіп, айналатын кескішті оның айналасында қозғайсыз ба? Физика цилиндрлі бөлшектер үшін бірінші тәсілді қолдайды.

Өндірістік процестерді зерттеулерге сәйкес: «Айналдыру мен фрезерлеудің негізгі айырмашылығы — жұмыс бетінен материалдың қалай алынатынында. CNC айналдыруда жұмыс беті айналады, ал салыстырмалы түрде қозғалмайтын, бір нүктедегі кескіш бетті пішіндейді». Бұл негізгі айырмашылық белгілі бір бөлшек түрлері үшін маңызды артықшылықтар туғызады.

Айналдыру операциясы сіздің бөлшектеріңіз мыналарды талап еткенде үстем болады:

• Біліктер мен осьтер – Концентрикалығы өте маңызды болатын мотор осьтері, біліктері және жетек компоненттері
• Сақиналар мен муфталар – Жинақтау беттері үшін тесіктердің дәлдігі жоғары талаптары
• Қосылу детальдары мен бекітпе гайкалары – Ішкі және сыртқы тісті беттері бар резьбалы компоненттер
• Тісті бөлшектер – Резьба түзуші бұрандалы шегелерді немесе токарьлау арқылы жасалған резьбаларды қажет ететін бөлшектер
• Трейлердің білік орналасу құрылғылары – Автомобильдер мен трейлерлерге арналған күшті цилиндрлі компоненттер

Неге осы қолданыстар үшін токарьлау әдісі тиімді? Жұмыс бетінің үздіксіз айналуы табиғи түрде концентрикалық сипаттамаларды қалыптастырады. Дөңгелектікті және өлшемдік дәлдікті сақтау процестің өзіне тән қасиет болып табылады, ал бұл – оны қол жетімді ету үшін күресуге тура келетін нәрсе емес. Мысалы, дәл жинақтау беттерін талап ететін трейлер білігі сияқты бөлшек үшін токарьлау әдісі фрезерлеумен салыстырғанда тиімдірек концентрикалық сипаттамаларды қамтамасыз етеді.

Жұмыс істеп тұрған құралдар және көпфункциялық мүмкіндіктер

Дәстүрлі токарь станоктары екі ось бойынша жұмыс істеді — X осі көлденең жылжу үшін, ал Z осі — білік осі бойынша. Компьютерлік сандық басқарулы (CNC) токарь станогы осыны бағдарламаланатын дәлдікпен заманауи етті, бірақ шыныға айналған революция — бұл жанында жұмыс істейтін құралдар мен көпосьті мүмкіндіктер.

Айырмашылығы неде? Стандартты екіосьті CNC токарь станогы айналдыру операцияларын өте жақсы орындайды, бірақ кез келген фрезерленетін элементтер — кілт ойығы, жазықтықтар, қиғаш бұрғыланған тесіктер — бөлшекті жеке фрезерлеу станогына ауыстыруды қажет етеді. Бұл қосымша орнатуларды, көбірек өңдеуді және қателіктерге әкелетін мүмкіндіктерді арттырады.

CNC айналдыру-фрезерлеу орталары бұл теңдеуді толығымен өзгертеді. Саладағы мамандар түсіндіреді: «CNC айналдыру-фрезерлеу орталары кеңірек мүмкіндіктер жиынын ұсынады. Олар стандартты X және Z осьтерінің қатарында, сонымен қатар фрезерлеу функциялары үшін қосымша осьтер бойынша да жұмыс істей алады. Бұл оларға негізгі айналдырудан тыс, сондай-ақ бұрғылау, фрезерлеу, тісті қабырға жасау, іштей өңдеу, конусты өңдеу және тісті білік жасау сияқты әртүрлі операцияларды орындауға мүмкіндік береді».

Бұл конфигурация деңгейлерін қарастырыңыз:

• 2 осьті айналдыру орталары – Стандартты айналдыру операцияларын орындайды: бетті жону, іштей тесік жасау, тісті тесік жасау және айналмалы бөлшектердің ойықтарын жасау
• Жұмыс істейтін құралдар жүйесі – Тұрақты немесе индекстелген детальда болатын тесу, тісті тесік жасау және қарапайым фрезерлеу операцияларын орындау үшін туретке айналатын құралдарды қосады
• Y-осьтің мүмкіндігі – Осьтен тыс орналасқан өңдеуді қамтамасыз етеді, сондықтан жазық беттер, кілт тесіктері және орны белгіленген тесіктер сияқты фрезерленген элементтерді жасауға болады
• Қосымша шпиндельді машиналар – Бастапқы операциялардан кейін бөлшекті ұстау үшін екінші шпиндельге ие болады, бұл қолдан жоғары деңгейде қатысу керегінсіз бөлшектің екі ұшын да толық өңдеуге мүмкіндік береді

Көпфункциялық машиналардан алынатын өнімділік артысы тез ұлғаяды. Үш рет орнату мен бірнеше машиналар арқылы жұмыс істеу орнына бір ғана айналдыру-фрезерлеу орталығы бүкіл бөлшекті толық дайындайды. Бұл өңдеу уақытын қысқартады, қайта орналастыру қателерін жояды және күрделі компоненттер үшін жеткізу мерзімін әлдеқайда қысқартады.

Шыбықты немесе стерженьмен берілетін машиналарды таңдау

Сіз өзіңіздің токарлық станогыңызға материалды қалай жүктеуіңіз — бұл қабілеттілік пен өндірістік қуаттың екеуін де анықтайды. Қысқыштық өңдеу мен сымдық (біліктік) қоректендіру арасындағы таңдау сіздің бөлшектеріңіздің өлшемдеріне, көлеміне және геометриялық талаптарына байланысты.

Қысқыштық токарлау

Ірі заготовкаларды, литые детальдарды немесе штампталған бөлшектерді өңдеу кезінде қысқыштық токарлық станоктар икемділік ұсынады. Оператор әрбір жұмыс бөлігін өңдеу кезінде бөлшекті сенімді ұстайтын қысқыш жақтарына орнатады. Бұл әдіс әртүрлі геометриялық пішіндер мен ірі диаметрлерді өңдей алады, бірақ бөлшектер арасында қолмен жүктеу қажет.

Сәйкес CNC токарлық станоктарын таңдау бойынша нұсқаулық , жұмыс бөлігінің диаметрі машина таңдауына маңызды әсер етеді: «Кіші диаметрлі жұмыс бөліктері (Φ200 мм – Φ400 мм): Компакт жазық төсемді CNC токарлық станоктары қолайлы. Орташа диаметрлі жұмыс бөліктері (Φ400 мм – Φ800 мм): CK6150 немесе CK6180 сияқты ортаңғы деңгейдегі модельдер кеңінен қолданылады.»

Сымдық (біліктік) қоректендіру арқылы өндіріс

Кіші цилиндрлі бөлшектерді жоғары көлемде өндіру үшін стерженьдік бергіштер токарлық өңдеудің экономикасын өзгертеді. Шикізат стержені автоматты түрде шпиндель арқылы береді, ал бөлшектер бірдей шикізаттан тізбектелген ретпен өңделеді. Әрбір бөлшек өңделгеннен кейін станок оны кесіп алады және жаңа материалды алға жылжытады.

Бұл тәсіл «қараңғыда» өндірісті қамтамасыз етеді — станоктар түнгі сменаларда адамсыз жұмыс істей отырып, жүздеген бірдей бөлшектерді өндіреді. Швейцариялық типтегі CNC токарлық станоктар бұған тағы да бір қадам қосады: олар кіші диаметрлі дәлдік бөлшектерді өңдеу кезінде стерженьді кесу нүктесіне жақын орналастырып, өте жоғары дәлдікке қол жеткізуге мүмкіндік береді.

Токарлық өңдеу операциялары үшін шикізаттың таңдалуы

Сіз өңдейтін материалдар шпиндельдің айналу жиілігін, құрал-сайман таңдауын және соңында сізге ең қолайлы токарлық станок конфигурациясын анықтайды.

Алюминий және жұмсақ қорытпалар

Бұл материалдар жоғары айналу жиілігінде оңай өңделеді. Стандартты карбидті кескіш пластиналар алюминийді кесудің көпшілігін тиімді түрде орындайды, ал стружка шығару әдетте қиындық туғызбайды. Жеңіл жағдайдағы станоктар да жақсы жұмыс істейді, бірақ беттің сапасын қамтамасыз ету үшін қаттылық әлі де маңызды.

Нержавеющая болат

Темірқорытпалы болатты кесу үшін құрылғыңыздан көбірек талап қойылады. Материалдың өзін-өзі қатайту қабілеті тұрақты берілу жылдамдығы мен қажетті кесу тереңдігін қамтамасыз етуді талап етеді. Еңістік төсемді CNC токарь станоктары мұнда артықшылыққа ие — олардың конструкциясы стружканы шығаруды жақсартады және ауыр кесу күштері кезінде жақсы қаттылық қамтамасыз етеді.

Қаттырақ қорытпалар мен қиын өңделетін материалдар

Аспаптық болаттар, суперқорытпалар және қатайтылған материалдар қатты құрылымды станоктарды талап етеді. Құрылғыларды таңдау бойынша нұсқаулықтарға сәйкес, бұл қолданбалар «қуатты айналу осінің электрқозғалтқышы, қатты төсемі және жоғары моментті жетек жүйелері бар токарь станоктарын» қажет етеді. Кесу параметрлері материалдың алыну жылдамдығы мен кескіштің қызмет ету мерзімін теңестіруі керек, негізінен баяу, бірақ нақты кесу тәсілдері қолданылады.

Компьютерлік сандық басқару арқылы жасалған түрлендіру тек қарапайым автоматтандырудан асады. Қазіргі заманғы CNC иілу орталары өлшеу зондтауын, бапталатын берілу басқаруын және қиық параметрлерін автоматты түрде оптимизациялайтын нақты уақытта бақылауды интеграциялайды. Бұрын шебер токарьдың тұрақты назарын талап ететін процесстер қазір бағдарламалық басқару астында сенімді түрде жүреді — бұл әрбір сменада тұрақты сапалы бөлшектерді шығарады.

Иілу орталары айналмалы бөлшектерді өте жақсы өңдейді, бірақ көптеген металл бөлшектер жазық парақты материалдан басталады және олар үшін мүлдем басқа өңдеу әдістері қажет. Енді парақты металл өңдеу жабдықтарын қарастырайық және осы машиналар ұнтақты өңдеу әдістерінен қашан тиімдірек болады.

Парақты металл өңдеу жабдықтары түсіндірілген

Сіздің бөлшектеріңіз қатты блоктардан немесе дөңгелек стерженьдерден басталмаса, не болады? Сіз корпус, кронштейн немесе конструкциялық бөлшектерді шығаратын кезде қатты материалдан токарлау немесе фрезерлеу көбінесе материал мен уақытты үнемсіз жұмсайды. Табақша металды өңдеу — бұл толығымен басқаша тәсіл: тікелей кесу, иілу және пішіндеу операциялары арқылы жұқа жазық метал табақшаларын дайын бөлшектерге айналдырады.

Токарлау немесе фрезерлеуге қарағанда табақша металды өңдеуді қашан қолдану керектігін түсіну сіздің цехыңызға қатты ақша үнемдейді. Өндірістік процестер бойынша зерттеулерге сәйкес, «табақша металды өңдеу әдетте материалды тиімдірек пайдаланады. Оның себебі — ол жұқа метал табақшаларынан басталады және бөлшектерді жасау үшін кесу мен иілу әдістерін қолданады, сондықтан токарлауға қарағанда материалдың шығыны аз болады». Енді бұл процесті іске асыратын жабдықтарды қарастырайық.

Табақша металл мен қатты материалды өңдеу

Бұл туралы ойланудың практикалық жолы: механикалық өңдеу кесінділерді (стружкаларды) тудырады, ал жасау процесінде олай болмайды. Сіз мысалы, қатты алюминий блогынан кронштейнды фрезерлейтін болсаңыз, онда бұл шикізаттың көп бөлігі қалдық ретінде қалады. Ал сіз осы кронштейнді лазермен кесіп, жұқа парақтан иіп жасасаңыз, онда материалдың шығыны әлдеқайда азаяды.

Парақты металл жасау процестері — әдетте 20 мм-ден аспайтын — болат, алюминий, коррозияға төзімді болат, мыс немесе қалайы қорытпасынан жасалған жұқа жазық парақтармен жұмыс істейді. Бұл машиналар материалды кесу операциялары арқылы алып тастамай, оның орнына:

• Профильдерді кеседі жазық парақтан жылулық немесе механикалық процестер арқылы
• Иеді және пішіндейді жазық бөлшектерді кеңістіктік (үш өлшемді) пішіндерге
• Бөлшектерді біріктіреді дәнекерлеу, бекіту немесе механикалық жинау арқылы
• Беттерді аяқтайды жағу, гальваникалық өңдеу немесе басқа өңдеу тәсілдері арқылы

Когда дайындау өңдеуге қарағанда тиімдірек болады? Осы сценарияларды қарастырыңыз: бұйымыңыздың геометриясы салыстырмалы түрде қарапайым, бірақ дәл иілулер қажет. Сізге стандартталған компоненттердің жоғары көлемі қажет. Сіздің дизайныңыз күрделі 3D контурларға қарағанда кесілген аймақтары бар үлкен жазық беттерден тұрады. Осы жағдайларда дайындау әдетте тезірек жеткізу мерзімін және бір бұйымға келетін төмен құнын қамтамасыз етеді.

Алюминий құрал жәшігі, болат қораптар, ЖЖК (жылыту, желдету және кондиционерлеу) ауа құбырлары мен автомобильдік кронштейндер сияқты өнімдер әдетте дайындау процестерінен алынады. Бұл компоненттерді жинаған кезде дәл орналасу үшін металдық немесе пластикті прокладкалар қажет болуы мүмкін — бұл детальдар дайындау цехтарында толық бұйым өндірісінің бір бөлігі ретінде өңделеді.

Жылулық кесу технологияларының салыстырмалы талдауы

Сызықтық металды иілу үшін алдымен оны кесу керек. Қазіргі заманғы дайындау цехтарында үш негізгі жылулық кесу технологиясы басымдыққа ие, әрқайсысы сіздің материалдарыңызға және талаптарыңызға байланысты өзіндік артықшылықтарға ие.

Сәйкес кесу технологиясын зерттеу «CNC плазмалық кесу» электр өткізгіш материалдарды кесуге қыздырылған плазманың үдеуленген ағынын қолданады. Плазма доғасының температурасы 45 000 °F-қа дейін жетеді, бұл материалды лезде ерітіп, оны кесудің дәлдігін қамтамасыз етеді. «Лазерлік кесу» — бұл материалды ерітуге, күйдіруге немесе буландыруға бағытталған жинақталған жарық сәулесін қолдану; ал «сумен кесу» — бағдарланған траектория бойынша материалды әртүрлі абразивті бөлшектермен араласқан жоғары қысымды су ағыны арқылы әжептәуір әсер етеді.

Олардың қайсысын таңдау керек? Төмендегі салыстыру негізгі айырмашылықтарды түсіндіреді:

Критерий	Лазерлік кесу	Плазмалық кесу	Су жеткізушісі арқылы қияу
Материалдың қалыңдығы	1/4"-ден аз болғанда ең жақсы (1"-ден асқанда әлдеқайда баяулады)	0,018"-ден 2"-ге дейін оптималды (6"-ге дейін өңдей алады)	Кез келген қалыңдықты кеседі (жалпы 12"-ге дейін)
Қыр сапасы	Өте жақсы — шамамен полировкаланған жиектер, минималды дросс	Жақсы — жоғары анықтықтағы жүйелер лазерлік сапаға жақын	Жақсы — сәл мәтіндік, жылу әсерінен пайда болған аймақ жоқ
Кесу жылдамдығы	Жұқа материалдар үшін ең жылдам (1/4"-ден аз)	Орташа қалыңдықтағы материалдар үшін ең жылдам (1/2" болатта 100+ IPM)	Ең баяу (материалға байланысты 5–20 IPM)
Бастапқы инвестиция	Жоғары ($200 000 – $1 000 000 және одан да көп)	Орташа ($50 000 – $300 000)	Орташа немесе жоғары ($100 000 – $500 000)
Эксплуатациондық трат	Жоғары (көмекші газдар, техникалық қызмет көрсету, электр энергиясы)	Бір дюйм кесудің ең төменгі құны	Ең жоғары (абразивтің шығыны, сорғының техникалық қызметі)
Қыздыру аймағы	Аз, бірақ бар	Орташа — материалдың қасиеттеріне әсер етуі мүмкін	Жоқ — суық кесу процесі
Материалдық үйлесімділік	Металдар, кейбір пластиктер (шағылысушы металдар қиын)	Тек электр өткізгіш материалдар	Композиттер, шыны, тас секілді кез келген материал

Бұл сіздің цехыңыз үшін не мағынаға ие? Егер сіз негізінен жұқа болат пен алюминийді күрделі детальдармен кессеңіз, лазерлік кесу жоғары сапалы кесу шеті мен жылдамдық береді. Құрылыс болатын өңдеуге арналған жағдайда, мұнда сіз тұрақты түрде 1/4"-ден 2"-ге дейінгі плиталарды өңдейсіз, плазмалық кесу жылдамдық, сапа және құнның ең жақсы тепе-теңдігін ұсынады. Егер сіз жылуға сезімтал материалдарды немесе әртүрлі типтегі материалдарды материал қасиеттерін өзгертпей кесуіңіз керек болса, сумен кесу жылдамдығы төмен болғанымен де міндетті болып табылады.

Қазіргі заманғы өндірістік құрылымдар жиі бірнеше кесу технологияларын біріктіреді. Кейбір цехтар дәлдігі жоғары детальдарды кесу үшін лазерлік кесуді, құрылымдық жұмыстар үшін — жылдамдық ең маңызды болғанда плазмалық кесуді, ал жылулық деформацияға төзімсіз немесе арнайы материалдармен жұмыс істеу кезінде — су-жетірілген кесуді қолданады.

Пішіндеу және иілу жабдықтарының негізгі қажеттілігі

Кесу жазық контурларды құрады — бірақ көпшілік саңылаулы металдан жасалған бөлшектерге кеңістіктік пішін қажет. Пішіндеу жабдықтары жазық шаблондарды бақыланатын иілу мен пішіндеу операциялары арқылы қызмет атқаратын бөлшектерге айналдырады.

Тежегішті басыңыз

Бұл машиналар парақты металлды соққыш пен қалып арасында қысу арқылы дәл иілулерді жасайды. Өндіріс саласының сарапшыларының айтуынша: «Парақты металлды иілетін престер — дәлдігі жоғары парақты металлды иілу талап ететін салаларда тәуелсіз маңызға ие. Автомобиль, әуе-ғарыш және құрылыс салаларында бұл машиналар таңғалдырарлық дәлдікпен күрделі пішіндерді шығарады.»

Қазіргі заманғы CNC престерде бағдарламаланатын артқы шектегіштер, бұрыш өлшеу жүйелері және автоматты құрал ауыстыру мүмкіндігі бар. Олар 90-градустық қарапайым иілулерден бастап күрделі көп иілімді қораптарға дейін барлық тетіктерді өндіреді. Прессті таңдаған кезде оның тоннаж қабілетін (максималды материал қалыңдығы мен иілу ұзындығын анықтайды), төсеніш ұзындығын және қорап пішіндеу операциялары үшін жүріс тереңдігін ескеріңіз.

Тескіш престері

Барабан тескіш престері ауыстырылатын құралдарды пайдаланып тесіктер, желдеткіштер және пішінделген элементтер жасайды. Қуатты прес материал арқылы теседі, ал қалған парақ сіздің дайын бұйымыңыз болады немесе қосымша операцияларға өтеді. Жоғары жылдамдықты CNC тескіш престері көптеген тесіктері бар немесе қайталанатын үлгілері бар бұйымдарды өндіруге өте жақсы келеді; қарапайым геометриялық пішіндер үшін олар лазерлі кесуден жиі тезірек жұмыс істейді.

Шарба жабдықтары

Жоғары көлемді өндіріс үшін штамптау престері бөлшектерді бір реттік жүрістерде пішімдеу үшін арнайы қалыптарды қолданады. Алғашқы құрал-жабдықтарға жұмсалған қаржы әдетте мыңдаған бірдей компоненттерді шығарған кезде төленеді — автомобильдік кронштейндер, тұрмыстық техника панельдері және бірлік бағасы орнату икемділігінен гөрі маңызды болатын басқа да ұқсас бөлшектер.

Рулонды пішімдеу және арнайы жабдықтар

Рулонды пішімдеушілер үздіксіз профильдерді жасайды — мысалы, болат тіректер, төбе панельдері және конструкциялық каналдар. Бұрыштың ойығын жасайтын, жиектейтін және жиектеу машиналары сияқты арнайы жабдықтар жинақталған бұйымдарды аяқтау үшін нақты операцияларды орындайды. Сонымен қатар, аяқтау жабдықтары да маңызды: әдетте құрғақ бояу пеші сатылымда болуы мүмкін, ол сыртқы өңдеуді қажет ететін таза металл бөлшектер емес, толық дайындалған және аяқталған бөлшектерді жеткізу үшін соңғы қажетті элемент болып табылады.

Әртүрлі машина түрлерін интеграциялау

Күрделі болып көрінеді ме? Олай болуы мүмкін — бірақ қазіргі заманғы өндірістік цехтар бұны өзінің бәсекелестік артықшылығы ретінде қарастырады. Кесу, пішімдеу және жабдықтау қабілеттерін бір шатыр астында біріктіру арқылы олар екіншілік операциялар үшін сыртқы қызметтерге сүйенетін цехтарға қарағанда толық бөлшектерді тезірек жеткізеді.

Болат шайбалар немесе дәлдік тірек элементтерін шығару үшін жұмыс істеу ретін қарастырыңыз:

• Лазерлік кесу парақты материалдан дәл бос қалдықтарды жасайды
• Қиық профильдерден сүйір қырларды алып тастау (дебурринг)
• Пресс-тормозбен пішімдеу қажетті иілулерді қосады
• Сонымен қатар, бірнеше компонентті біріктіру үшін дәнекерлеу қолданылады
• Беттің жабдықталуы (бояу, гальваникалау немесе порошкалық бояу) бөлшектің дайындалуын аяқтайды

Бұл интеграцияланған тәсіл тапсырыс берушілер арасындағы жеткізу процесін жояды, әзірлеу мерзімін қысқартады және өндіріс барысында сапаны бақылауды қамтамасыз етеді. Өндірістік серіктестерді бағалаған кезде немесе өзіңіздің қабілеттеріңізді құрған кезде жеке машиналардың техникалық сипаттамаларын емес, толық өндіріс тізбегін қарастырыңыз.

Сіз кескіштік станокпен жасалған бұйымдарға ұқсас күрделілігі бар қораптарды немесе мыңдаған дана қарапайым кронштейндерді шығарсаңыз да, табақша металдан бұйымдар жасау әдісі аяқталған бөлшектерге тиімді жолдар ұсынады. Негізгі мәселе — кесу технологиясын, пішіндеу жабдығын және жабдықтау қабілеттерін сіздің нақты бөлшек талаптарыңызбен және өндіріс көлеміңізбен сәйкестендіру.

Енді біз микросхемаларды жасау мен бұйымдарды жасауға арналған жабдықтарды қарастырдық. Ал енді сіз өзіңізге қандай әдіс тиімді екенін қалай анықтайсыз? Келесі бөлімде бөлшек талаптарын бірінші орынға қойатын тәжірибелік шешім қабылдау негізі беріледі.

Сіздің қолданысыңызға сәйкес келетін дұрыс машина таңдау

Сіз фрезерлеу станоктарын, токарь станоктарын және бұйымдарды жасауға арналған жабдықтарды зерттедіңіз — бірақ шын мәніндегі сұрақ: қайсысы сіздің жобаңызға шынымен сәйкес келеді? Машиналардың мүмкіндіктерінен бастамаңыз, керісінше істейік. Біріншіден, сіз нені шығаруға тырысқаныңызды анықтаңыз, одан кейін оны ең тиімді түрде жасай алатын жабдыққа қарай кері қозғалыңыз.

Бұл шешім қабылдау құрылымы таңдау критерийлерін жабдықтың техникалық сипаттамаларына емес, сіздің мақсаттарыңызға негіздейді. Сіз прототиптеу үшін кішігірім CNC машинасын бағалап отырсаңыз немесе толық өндірістік жасақтаманы қарастырып отырсаңыз, осы факторлар қай инвестицияның мағынасы бар екенін анықтайды.

Бөлшектің геометриялық пішіні машина таңдауын анықтайды

Бөлшек қандай пішінді? Бұл жалғыз сұрақ сіздің нұсқаларыңыздың жартысын дереу шешеді.

Бұл геометрияға негізделген нұсқауларды қарастырыңыз:

• Цилиндрлі немесе айналмалы бөлшектер – Валдар, втулкалар, резьбалы қосылыстар және концентрикалықты талап ететін барлық басқа бөлшектер токарьлық станоктар мен айналдыру орталарына бағытталады
• Күрделі қуыстары бар призматикалық бөлшектер – Корпустар, коллекторлар және көп функциялы блоктар CNC фрезерлеу станоктарына қолайлы
• Иілулері бар жазық профильдер – Кронштейндер, қорғаныс қабықтары және конструкциялық компоненттер жасау аймағына жатады
• Күрделі иілген беттер – Аэрокосмалық компоненттер мен органикалық пішіндер жиі 4 немесе 5 осьті қабілеттілікті талап етеді
• Жұқа қабырғалы қораптар – Металл парағын өңдеу әдетте материалдың пайдаланылуы бойынша қатты материалдан өңдеуден тиімдірек болады

Сізге орнату кронштейнін шығару керек деп елестетіңіз. Егер бұл орнату тесіктері бар қарапайым иілген бөлшек болса, лазерлік кескіш пен пресс-тежелік оны тиімді өңдейді. Ал егер дәлме-дәл өңделген подшипник беттері мен резьбалық төсемдері қажет болса, фрезерлеу міндетті болады. Бөлшектің өзінің геометриясы сізге қайда қарау керектігін көрсетеді.

Өндіріс инженерлерінің айтуынша, «кейбір конструкциялық элементтер өңдеу уақытын, құрал-саймандардың талаптарын және жалпы күрделілікті әлдеқайда арттыруы мүмкін. Терең қуыстар, жұқа қабырғалар және күрделі геометриялар – бұл кең тараған себептер». Сіздің бөлшектің геометриясының өңдеу қиындығына қалай әсер ететінін түсіну сізге осы қиындықтарды тиімді шешетін жабдықты таңдауға көмектеседі.

Көлем мен дәлдік талаптары

Сізге қанша бөлшек керек және олар қандай дәлдікте болуы керек? Бұл екі фактор машина таңдауы мен жалпы жоба құнын әлдеқайда әсер ететін тәсілдермен өзара әрекеттеседі.

Дәлдік шектерін ескеру

Әртүрлі өндірістік процестер әртүрлі дәлдік деңгейлерін қамтамасыз етеді. Егер сіз маңызды элементтердің орналасуын ±0,0005" дәлдікпен қажет етсеңіз, онда сіз дәлдік CNC-жабдығын іздейсіз — бұл бастапқы деңгейдегі немесе жалпы өндірістік машиналар емес. Алайда, көптеген инженерлер тұрақты түрде қателесетін қауіпті жағдай: барлық жерде артық дәлдік шектерін қолдану.

Саладағы нұсқаулардың айтуынша, "артық дәлдік шектерін қолдану өндіріс шығындарын әлдеқайда көтеріп, өндіріс уақытын ұзартып, бірақ қосымша пайда бермейді." Стол үстіндегі фрезерлеу станогы тұрақты түрде ±0,002" дәлдікке жетуі мүмкін — бұл көптеген қолданыстар үшін толықтай жеткілікті. Дәлдік жабдығын шынымен осындай дәлдікті талап ететін элементтер үшін ғана қолданыңыз.

Көлемдік талаптар

• Тәжірибелік үлгілер мен жеке бөлшектер (1–10 дана) – Үйде қолданылатын CNC машинасы немесе стендтік фрезерлеу станогы ірі инвестицияларды қажет етпейді, бірақ икемділік қамтамасыз етеді. Операцияны жүз рет қайталаған кезде орнату уақыты маңызды болмайды.
• Төмен көлемді өндіріс (10–100 бөлшек) – Стандартты CNC жабдықтары мүмкіндіктер мен бір бөлшекке келетін тиімді шығындар арасында теңдік орнатады. Қарапайым геометриялық пішіндер үшін қолмен орындалатын операциялар әлі де тиімді болып қалады.
• Орташа көлемді (100–1 000 бөлшек) – Таяқша бергіштер мен паллет ауыстырғыштар сияқты автоматтандыру құрылғылары пайдалы бола бастайды. Цикл уақытын оптималдау маңызды мәселе болып табылады.
• Жоғары көлемді (1 000+ бөлшек) – Арнайы өндірістік жабдықтар, арнайы құрал-жабдықтар және мүмкін болса, автоматтандырылған жасылдар көлем арқылы өз инвестицияларын оправдайды.

CNC машинасының құны осы көлем аралықтары бойынша радикалды түрде өзгереді. Осы $50 000-ға тұратын айналдыру орталығы прототиптау үшін қымбат болып көрінуі мүмкін, бірақ сериялық өндірісте бір бөлшекке келетін экономикасы өте жақсы.

Материалдық сәйкестік туралы қарым-қатынастар

Сіздің материалдың таңдауыңыз қай машиналардың жұмысты тиімді орындай алатынын шектейді — ал кейде нұсқаларды мүлдем жоюы мүмкін.

CNC өңдеу бойынша мамандардың айтуынша, «көптеген инженерлер тартылу шегі мен қаттылық сияқты механикалық қасиеттерге назар аударса, өңделуге қабілеттілігін, жылу өткізгіштігін және материалдың құнын қарастыру да соншалықты маңызды». Жоғары беріктікті қорытпалар конструкциялық талаптарға сай келуі мүмкін, бірақ жеткілікті қаттылық немесе ось қуаты жоқ құрылғыларда өңдеу қиын болып, уақытты көп алады.

Бұл материалға негізделген талаптарды ескеріңіз:

• Алюминиевық сплавтар – Көптеген құрылғыларда оңай өңделеді; жоғары ось айналу жиілігі жақсы өңдеу сапасын қамтамасыз етеді
• Жұмсақ және көміртекті болаттар – Жеткілікті қаттылықты талап етеді; орта деңгейдегі құрылғылар оларды жақсы өңдейді
• Сталдар – Жақсы стружка шығару қабілеті бар берік машиналарды талап етеді; қысымдық қаттылану үнемі тұрақты беріліс жылдамдығын қажет етеді
• Құрал болаттары мен қатайтылған материалдар – Жеткілікті ось қуатын, қатты конструкцияны және негізінен арнайы құрал-жабдықты талап етеді
• Титан және суперқорытпалар – Жақсы жылу басқаруы бар қуатты құрылғыларды талап етеді

Алюминиймен негізінен жұмыс істейтін дүкендер жиі Laguna Tools CNC станоктары сияқты жеңіл жағдайдағы жабдықтар немесе осыған ұқсас платформалардың қолжетімді баға деңгейлерінде өте жақсы нәтижелер беретінін байқайды. Қатты болаттарды күнделікті кесетіндерге бөлшектің өлшеміне қарамастан, ауыр шойын жабдық қажет.

Салалық қолданыс айырмашылықтары

Автомобиль, әуе-ғарыш және жалпы өнеркәсіптік қолданыстар жабдықтарды таңдауға айтарлықтай әртүрлі талаптар қояды.

Автомобилдерге арналған қолданбалар

Жоғары көлемдегі өндіріс, тар жеткізу мерзімдері және сертификатталған сапа жүйелері автомобильдік жабдықтаушылардың тізбегін анықтайды. Жабдықтар статистикалық үдеріс бақылауын қолдай алуы, құжатталған ізділікті сақтай алуы және өндіріс циклдары бойынша тұрақты нәтижелер беруі тиіс. Шасси компоненттері немесе дәлдік бушингтері сияқты бөлшектер IATF 16949 стандарттарына сай сертификатталған үдерістерді талап етеді. Кейбір өнімдер, мысалы, алтындық автокөлік құрал жәшігі, кейінгі нарыққа сатылу үшін арналса да, жиі автомобильдік сапа күтімдеріне сай болады.

Уашық қолданбалары

Экзотикалық материалдар, шекті дәлдіктер және кең көлемді құжаттама аэроғарыштық жұмыстарды сипаттайды. AS9100D сертификаттау талаптары станоктарды таңдаудан бастап бақылау құралдарына дейін барлығын әсер етеді. Күрделі контурлы беттер үшін бес осьтік қабілеттілік жиі қажет болады, ал ізденімділік жеке құралдың кескіштері мен материалдың жылулық партияларына дейін созылады.

Жалпы өнеркәсіптік қолданыстар

Мұнда икемділік көбірек болады, себебі дәлдік талаптары мен көлемдік қажеттіліктер әртүрлі болады. Тәжірибелік құрылғыларды өндіретін кіші CNC станогы жоғары көлемді бекітпе бұрандаларын өндірумен радикалды айырылады — бірақ екеуі де осы саланың құрамына кіреді. Жабдықты өз нарығыңыздың нақты талаптарына сәйкестендіріңіз, ал қызмет көрсетпейтін салаларға негізделген артық техникалық сипаттамаларға ұмтылмаңыз.

Инфрақұрылым және операциялық факторлар

Станоктың өзінен басқа, іс жүзінде қандай жабдықты орнатуға және тиімді пайдалануға болатынын анықтайтын тәжірибелік факторлар бар.

Цех аумағының талаптары

Машиналарға материалдарды тасымалдау, стружкаларды алу және техникалық қызмет көрсету үшін едендегі орын мен жұмыс істеуге қажетті бос орын қажет. Стандартты (стол үстіндегі) фрезерлеу станогы гараж-жұмыс орнының бұрышына сыйып кетеді; ал горизонтальді өңдеу орталығы өнеркәсіптік көлемді, жоғарыдан кранмен қатынас қамтамасыз ететін орынды талап етеді. Жабдықтың техникалық сипаттамаларына құмарланғаннан бұрын, қолжетімді орынды нақты өлшеңіз.

Қуатқа қажеттілік

Өнеркәсіптік CNC-жабдықтар әдетте үш фазалы электр қоректендіруін талап етеді. Сондай-ақ rocket Machining & Design компаниясының бөліскен цехты іске қосу тәжірибесіне сүйене отырып , «Біздің қазіргі объектімізге электр энергиясын қосуға шамамен $60 000–$70 000 шығын кетті. Біз станоктарды қосу үшін толығымен жаңа электр панелі мен электр сымдарын орнатуға мәжбүр болдық». Жабдық бюджетіңізге электр инфрақұрылымының құнын ескеріңіз, әсіресе цех бастапқыда өндіріс үшін жобаланбаған болса.

Операторлардың біліктілік деңгейлері

Алғысқа лайық жабдықтарға алғысқа лайық дағдылар қажет. Оны бағдарламалауға кім де қол жеткізе алмайтын 5 осьті фрезерлеу орталығының тұрып қалуы – бұл капиталдың шығыны. Өз тобыңыздың қазіргі мүмкіндіктерін ашық бағалаңыз. Кейде операторлар қолдануда қиындық тудыратын күрделі жабдыққа қарағанда, қарапайым 3 осьті станок толық пайдаланылған кезде өнімділігі жоғары болады.

Бір цех иесі іске қосылу кезінде тәжірибеден үйренді: «Әрқашан іс жылдам жүретіндей көрінген кезде, осы уақытты үш есе қысқартыңыз, себебі ол ұзағырақ созылады». Жаңа жабдықпен істей білуге дағдылану уақыт талап етеді – жабдықтың күрделілігін таңдаған кезде оқу қисығына уақыт бөліңіз.

Бұл таңдау критерийлерін қолдаңызбен ұстап, жабдықты таңдау шешімдеріне жүйелі түрде тәртіпті қатысуға болады. Дегенмен, тек қана мүмкіндік сапаны кепілдемейді – әсіресе қатаң талап қойылатын салаларда. Келесі бөлімде сертификаттар мен сапа жүйелері қандай жолмен таңдалған жабдықтың тұрақты және құжатталған нәтижелер беруін қамтамасыз ететіні қарастырылады.

Сапа стандарттары мен сертификаттау талаптары

Сіз өз қолданысыңызға дұрыс жабдықты таңдадыңыз — бірақ сіздің бөлшектеріңіз талаптарға тұрақты түрде сай келетінін дәлелдей аласыз ба? Қатал талап қойылатын салаларда сіздің сөзіңіз жеткіліксіз. Тұтынушылар сіздің процестеріңіздің сенімді, қайталанатын нәтижелер беретінін растайтын құжаттамалық дәлелдерді талап етеді. Осы жерде сапа сертификаттары мен процестерді бақылау құралдары маңызды болып табылады.

Сертификаттарды өндірушілер мен тұтынушылар арасындағы ортақ тіл ретінде қарастырыңыз. Сіз әуе-ғарыш құрылысының жеткізушісінің құжаттамасында AS9100D белгісін көрген кезде, олардың сапа басқару жүйесі қатаң салалық стандарттарға сай келетінін білесіз. Бұл сертификаттар станоктарды таңдаудан бастап операторларды даярлауға дейін барлығын әсер етеді — сонымен қатар бірқатар келісімшарттарға ұсыныс беруге мүмкіндік беретінін немесе бермейтінін шешеді.

Сала сертификаттарын түсіну

Әртүрлі салалар әртүрлі сапа талаптарын қояды. Сіздің мақсатты нарықтарыңыз үшін қандай сертификаттар маңызды екенін түсіну сізге бастапқы кезден бастап қажетті қабілеттерді құруға көмектеседі.

Сәйкес әуе-ғарыш құрылысының мамандары «AS9100D сапасы бойынша сертификаттау — қазіргі заманғы аэроғарыштық өндіріс кәсіпорындары үшін өнеркәсіптік стандарт. AS9100D сертификатымен расталған аэроғарыштық құрылғы таңдау — сіздің жеке тапсырыс бойынша дайындалған бөлшектеріңіздің ең жоғары сапа стандарттары бойынша шығарылуын және сынақтан өткізілуін қамтамасыз етеді».

Негізгі сертификаттардың әрқайсысы қандай аймақты қамтиды және оларды кім талап етеді:

• ISO 9001:2015 — Барлық өнеркәсіп салаларына қолданылатын негізгі сапа басқару стандарты. Құжатталған процедуралар, басқару жауапкершілігі, ресурстарды басқару, өнімді жасау және үнемі жақсарту мәселелерін қамтиды. Көптеген өнеркәсіптік тұтынушылар тарапынан базалық талап ретінде қажетті және салалық нақты стандарттардың негізін құрайды.
• IATF 16949:2016 — ISO 9001 негізінде құрылған автомобиль өнеркәсібінің сапа стандарты. Автомобильдік жабдықтаушылар тізбегінде ақаулардың алдын алу, ауытқуларды азайту және қалдықтарды жою бойынша нақты талаптарды қосады. Автомобиль өндірушілеріне (OEM) және деңгейлік жабдықтаушыларға дәлме-дәл өңделген металдық бөлшектер жеткізу үшін міндетті.
• AS9100D – Аэрокосмалық және қорғаныс саласындағы сапа стандарты. Өнімнің қауіпсіздігі, қалыпты емес бөлшектердің болмауы және күшейтілген конфигурациялық басқару талаптарын қосады. Аэрокосмалық келісімшарттар үшін міндетті және ақаулықтың болмауын қамтамасыз етуге тиісті жоғары дәлдіктегі компоненттерді шығару қабілетін көрсетеді.

Бұл жабдықтарды таңдау үшін неге маңызды? Сертификатталған сапа жүйелері құжатталған процестік бақылауларды талап етеді — және сіздің станоктарыңыз осы талаптарды қанағаттандыруы керек. Автоматты өлшеу журналдарын жүргізу, құралдың қызмет ету мерзімін бақылау және ізденуге болатын калибрлеу жазбалары сияқты функциялар қажеттілікке айналады, ал «қосымша ыңғайлы» функциялар болып қалмайды.

Қазіргі заманғы өңдеу кезіндегі статистикалық үдеріс бақылауы

Сізде мұндай тәжірибе болды ма? Бірінші бөлшек станоктан өте жақсы шығады. Елуінші бөлшек де жақсы көрінеді. Содан кейін екі жүзінші бөлшек шектен тыс келеді — және сіз осы проблеманың шамамен жүз елуінші бөлшек шыққан кезде пайда болғанын анықтайсыз, бірақ ешкім оны байқамаған. Дәл осыны Статистикалық процессті бақылау (SPC) болдырмақта.

Дәлме-дәл өңдеу саласындағы мамандардың айтуынша: «CNC өңдеуде бірінші үлгі тексеруі (FAI) құрылымы жағынан қатесіз болуы мүмкін, бірақ сериялық өндіріс кезінде өлшемдік ауытқулар баяу жиналуы мүмкін. Бір сапалы бұйым келесі бұйымның да сапалы болатынын кепілдікке алмайды. Сондықтан FAI жеткілікті емес. Сізге процесті үздіксіз бақылау үшін статистикалық процесті бақылау (SPC) қажет».

SPC сапаны реактивтіден болжамдыққа ауыстырады. Сіз қалдықтар шығарылғаннан кейін қателерді іздеу орнына, өлшемдер толеранция шектерінен тыс қашықтауға дейін тенденцияларды уақытылы анықтайсыз. Оның практикада қалай жұмыс істейтіні төменде көрсетілген:

• Жиі үлгілеу – Негізгі өлшемдерді реттілікпен тексеру (мысалы, әрбір 5-ші немесе 10-шы бұйым бойынша)
• Бақылау диаграммасын құру – Өлшеу нәтижелерін нақты уақыт режимінде графикте көрсету арқылы тенденцияларды көрнекі түрде көрсету
• Ерте ескертуді анықтау – Өлшемдер толеранция шектерінен тыс қашықтауға дейін олардың ауытқуын уақытылы анықтау
• Дереу түзетуші шаралар қолдану – Ақаулы бұйымдар шығарылмас бұрын құралдың компенсациясын реттеу немесе фрезалық пышақтарды ауыстыру

Өндірістік зерттеулер жалғасуда: «Біз медициналық құрылғылардың бір тұтынушысымен жұмыс істедік, оның алдыңғы жеткізушісінің шығысы 92% құрады. Статистикалық процесстерді бақылау (SPC) әдісін қолдана отырып, біз құралдың өмір сүру ұзақтығы кезінде 85-ші бөлшекке бастап негізгі тесіктің диаметрі баяу өсуін анықтадық. Біз 80-ші бөлшекке дейін кескіштің жұмыс бетін ауыстырдық және ығысу мәндерін реттедік. Нәтиже: 99,7% шығыс».

Қазіргі заманғы SPC жүйелері CNC жабдықтарымен тікелей интеграцияланады. Өлшеу циклдары сипаттамаларды автоматты түрде өлшейді, бағдарламалық жасақтама бақылау диаграммаларын нақты уақытта сызады, ал ескертулер операторларға араласу қажет болған кезде хабарлайды. Бұл автоматтандыру, әсіресе дәлдік талап ететін металл бөлшектерді өндірген кезде маңызды болып табылады — сол сияқты грубалық реттеу түймесі дәлдік құрылғыларында дәл реттеулермен бірге жұмыс істейді, SPC жалпы бақылауды қамтамасыз етеді, ал мақсатты араласулар дәл түзетулерді жүзеге асырады.

Тақырыпталу және құжаттама талаптары

Сіз критикалық қолданыстар үшін айналдырмалы шегелер немесе дәлме-дәл токарьланған металды бөлшектер шығаратын кезде, әрбір бөлшектің сипаттамаларға сай келетінін білу жеткіліксіз. Сіз оны дәлелдеуіңіз керек — сонымен қатар әрбір бөлшекті оның материалдық көзіне, станокқа, операторға және бақылау нәтижелеріне дейін іздестіру мүмкіндігін қамтамасыз етуіңіз керек.

Ізденіс қабілеті талаптары әртүрлі салаларда әртүрлі болады, бірақ әдетте мыналарды қамтиды:

• Материалдар сертификаттамасы – Қорытпаның құрамын, жылумен өңдеуді және механикалық қасиеттерді құжаттайтын цехтық сынақ есептері
• Өңдеу процесінің құжаттары – Бөлшекті қай станок шығарды, қай бағдарлама нұсқасы орындалды, қандай құралдар қолданылды
• Тексеру құжаттамасы – Өлшемдік нәтижелер, көрінетін бақылау құжаттары және кез келген сәйкессіздік туралы есептер
• Калибрлеу жазбалары – Өлшеу құралдарының бақылау уақытында калибрленген және дәл болғанын көрсететін дәлел

Әсіресе аэроғарыш саласында қолданылатын бұл құжаттама тізбегі толығымен сенімді болуы керек. Саланың сарапшылары ескертеді: «AS9100D талаптарына сәйкес өнімнің тұрақтылығы, жетілдірілуі және қызмет көрсету сапасы барлығы ұқыпты түрде тексеріледі». Шикізаттан бастап дайын бөлшекке дейінгі әрбір кезең құжаттамаға түсіріледі — осылайша кез келген берілген бөлшектің қалай жасалғанын нақты қайта жинауға мүмкіндік беретін аудит ізі қалдырылады.

Бұл машиналарды таңдауға қалай әсер етеді? Автоматтандырылған деректер жинауын қолдайтын жабдықтар сәйкестікті қамтамасыз етуді әлдеқайда жеңілдетеді. Цикл уақытын, құралдардың пайдаланылуын және өлшеу нәтижелерін желілік дерекқорларға жазатын CNC станоктары қолжетімді құжаттамалау жұмысын азайтады және дәлдікті жақсартады. Мысалы, қарапайым винтті машиналардың жағдайын қарастырайық: сертификатталған қолданыстар үшін қарапайым тісті бөлшектерді дайындау да әрбір операцияның талаптарға сай болғанын растайтын құжаттамалық дәлелдерді талап етеді.

Негізгі қорытынды қандай? Сапа сертификаттары — бұл тек қағаздармен айналысу емес. Олар күрделі әуе-ғарыш компоненті немесе қарапайым токарьланған втулка болсын, әрбір бөлшектің белгіленген талаптарға тұрақты түрде сай келуін қамтамасыз етуге бағытталған жүйелік тәсілдерді білдіреді. Бұл қабілеттерді дүкеніңізге бастапқы кезден бастап құру сізді оларды талап ететін нарыққа шығаруға дайындайды.

Сапа жүйелері орнатылғаннан кейін келесі сұрақ практикалық сипатқа ие болады: сіз қандай тәсілмен жобалауды растаудан өндірістік көлемде жеткізуге көшесіз? Тәжірибелік үлгіден өндіріске өту жолы қатарынан жылдамдық пен тұрақтылықты талап етеді — бұл мәселе келесі бөлімде қарастырылады.

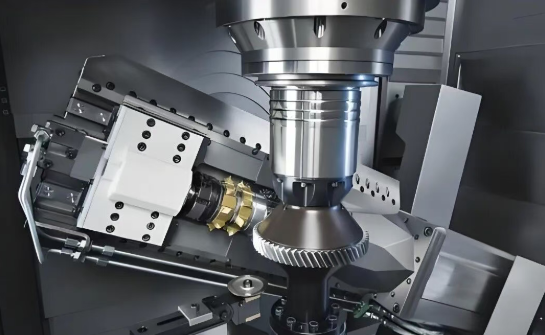

Прототиптен өндіріске дейін масштабтау

Сіз жобалауыңызды растадыңыз, бірінші үлгіні сынақтан өткіздіңіз және бөлшектің қажеттідей жұмыс істейтінін растадыңыз. Енді не істеу керек? Бірінші сәтті тәжірибелік үлгіден сенімді өндірістік көлемге дейінгі жол әртүрлі масштабтағы өндірушілерді қиындыққа ұшыратады. Дамыту кезеңінде жылдамдық маңызды, бірақ көлемдер өскен кезде тұрақтылық пен сапаны бақылау негізгі маңызға ие болады.

Өндірістік өту зерттеулеріне сәйкес, «бастапқы прототиптен массалық өндіріске дейінгі жол кез келген өнімнің даму циклы үшін күрделі түрлендіру болып табылады». CNC фрезерлеу станоктары мен басқа да метал бөлшектерді өңдеу жабдықтарының осы процесте қандай рөл атқаратын түсіну — ішкі құрылымды құру немесе сыртқы ресурстармен серіктестік орнату сияқты шешімдерді ақылды түрде қабылдауға көмектеседі.

Бірінші үлгіден бастап толық өндіріске дейін

Бұл сценарийді елестетіңіз: сіздің прототипіңіз сынақта тамаша нәтиже көрсетті. Дизайн нұсқасы бекітілді. Сіздің тапсырыс берушіңіз алты апта ішінде мың дана өнімді тапсыруға қажеттілік білдірді. Сіз оны шынымен тапсыра аласыз ба?

Бұл өту тек бағдарламаны қайталап іске қосуға ғана шектелмейді. Өндіріс саласының сарапшылары түсіндіргендей, «прототип үшін өнімді инженерлік жобалау мен өндіріс үшін өнімді инженерлік жобалау арасында үлкен айырмашылықтар болуы мүмкін, ал сапалы өндіріс серіктестері осы деңгейдегі біліктілікті үстелге әкелуі тиіс, соның ішінде өндіріске ыңғайлы жобалау (DFM) және жабдықтандыру тізбегіне ыңғайлы жобалау (DfSC) саласындағы мамандық тәжірибесі де кіреді.»

CNC прототиптерінен өндіріс көлемдеріне көшу кезінде мыналар өзгерді:

• Бекіту талаптары өзгерді Прототипті тұтқаға бекітіп қоюы мүмкін; қайталануы және жылдам жүктеу/түсіру циклдері үшін өндіріске арнайы құрылғылар қажет
• Құралдың өмір сүру мерзімі өте маңызды Он прототипті жалғастыратын қатаң өңдеуші соңғы фабриканың әрбір елу өндірістік бөлшекті ауыстыруы қажет болуы мүмкін
• Процесс құжаттамасы кеңейтілді Бейресми жазбалар инспекциялық бақылау пункттерімен ресми жұмыс нұсқаулығына айналады
• Материалдарды сатып алу көлемі артады Бір бөлшектің қорларын сатып алу өндіріспен айналысу үшін тұрақты өнімнің болуына қарағанда айтарлықтай өзгеше

Прототип сатысы жобалау ниеті расталады, бірақ өндіріс расталған процестерді талап етеді. Статистикалық процестерді бақылау, алдыңғы бөлімде талқыланған, осы кемшілікті толықтырады, бес жүз бөлігінің бесінші бөлігін құжаттандырылған дәлелдемелермен сәйкес келуін қамтамасыз етеді.

Әртүрлі көлемдер үшін жеткізу мерзімін ескеру

Сіз CAD файлынан дайын бөлшектерге дейін қаншалықты тез өте аласыз? Жауап көлем талаптары мен процесстің күрделілігіне әлдеқайда байланысты.

Тәжірибелік үлгі және бірінші үлгі (1–5 бөлшек)

Бұл сатыда жылдамдық басымдыққа ие болады. Тез прототиптау мамандарының айтуынша: «Дәлдік маңызды болса да, жылдамдық та маңызды — сіз прототипты қаншалықты тез жасасаңыз, мақсаттарыңызға соғұрлым тез жетесіз». Қазіргі заманғы CNC өңдеу арқылы металдан жасалған бөлшектердің қызмет көрсетуі функционалды прототиптарды күндер ішінде, кейде одан да тез шығаруға мүмкіндік береді. Бұл тез айналым өндіріс құралдарына немесе процестерге көшу алдында дизайнды қайталанып жетілдіруді қамтамасыз етеді.

Төмен көлемді өндіріс (10–500 бөлшек)

Бұл аралық кезеңде құрылғының қабілеттілігі мен өндірістік процестің тұрақтылығы тексеріледі. Өндірістік зерттеулерге сәйкес, «төмен көлемді» дегеніміз — бизнес пен өнімге байланысты ондаған мыңнан жүздеген мыңға дейінгі бірліктердің санын білдіреді. Компаниялар осы кезеңде «өндірістік дизайндарын жылдам қайталап, саладағы өзгерістерге бейімделіп немесе тікелей кері байланыс негізінде жаңа мүмкіндіктерді енгізе алады».

Жеткізу мерзімдері прототиптауға қарағанда ұзақ болады — күрделілігіне байланысты бірден төрт аптаға дейін күтіңіз. Дегенмен, бұл кезең процестердің сәтті масштабтауға қабілетті екендігін растау үшін маңызды рәсімдеу мүмкіндігін береді.

Өндіріс көлемі (500+ бөлшек)

Өндіріс масштабында жеткізу мерзімдері құрылғыны орнату уақытынан гөрі қуатты бөлуға тәуелді болады. Мысалы, 5 000 өңделген бөлшекті талап ететін жұмыс төрттен сегіз аптаға дейін созылуы мүмкін — бұл өңдеу күрделілігіне емес, әрі құрылғы уақытын жоспарлауға, материалдарды қамтамасыз етуге және сапа құжаттарын басқаруға координация қажеттілігіне байланысты.

Автомобильдық жабдықтау тізбегіне қызмет көрсететін өндірушілер үшін бұл жеткізу мерзімдерінің қысымы күшейеді. Дәл уақытында жеткізу күтілісі дизайндар аяқталғаннан кейін өндірісті тез қысқартуды талап етеді — бірақ уақыт шеңберлері қысқарғанымен сапа сертификаттау талаптары жеңілдемейді.

Сырттай тапсырыс беру керек пе немесе ішкі қабілетті құру керек пе

Әрбір өсетін цех үшін мынадай сұрақ туындайды: сіз осы сатылымдағы CNC станогына инвестициялауға тиіс пе немесе мамандандырылған жұмыстар үшін сыртқы қызмет көрсетушімен серіктестікке түсу керек пе?

Сәйкес өндіріс стратегиясы бойынша зерттеу , бұл шешімді қабылдағанда бірнеше факторлар бағыттаушы болуы керек:

Төмендегі жағдайларда сырттай тапсырыс беруді қарастырыңыз:

• Сізге бір станокпен қамтамасыз етілмейтін бірнеше өндіріс әдістері бойынша қабілеттер қажет
• Өндіріс көлемі жабдыққа инвестициялау мен операторларды оқыту шығындарын оправдандай алмайды
• Тұтынушылар талап ететін сапа сертификаттарын ішкі тәсілмен дамыту үшін жылдар керек
• Жедел прототиптау қажеттілігі үздіксіз емес, алайда айқын аралықтармен болады
• Салалық материалдар немесе процестер сіздің негізгі мамандығыңыздан тыс жатады

Төмендегі жағдайларда ішкі қабілеттілікті құруға қараңыз:

• Тұрақты, жоғары көлемді өндіріс арналған жабдықтарды орнатуға негіз болады
• Жеткізу мерзімін бақылау мен кестелендіру икемділігі бәсекелестік артықшылық қамтамасыз етеді
• Құпиялы процестер немесе құрылымдар құпиялылықты талап етеді
• Сырттай тапсырыс берілген бөлшектерді тасымалдау шығындары экономикаға маңызды әсер етеді
• Басқа ішкі операциялармен интеграция өнімділікті арттырады

Зерттеу практикалық аспектілерге назар аударады: «Егер сіз аз сериялы өндіріс жүргізгіңіз келсе немесе жиі болмаған жағдайда тез прототиптау жасағыңыз келсе, қызмет арқылы жасау, әдетте, тиімдірек опция болып табылады». Алайда, ұзақ мерзімді өндіріс қажеттіліктері есептеуді ішкі инвестицияға қарай ауытқытады.

Арасындағы аралықты жабатын серіктестерді табу

Көптеген өндірушілер үшін идеалды шешім — ішкі мүмкіндіктерді стратегиялық субподрядқа берумен ұштастыру. Сіздің цехыңыз негізгі мамандықтарды өз қолыңызбен орындаса, сыртқы серіктестер арнайы процестерді, қосымша өндірістік қуатты немесе қатаң талаптар қойылатын салалар үшін сертификатталған өндірісті қамтамасыз етеді.

Сіз металдан бөлшектерді өңдеу серіктесін таңдаған кезде неге назар аудару керек? Негізгі факторлар мыналар:

• Сіздің саланызға сәйкес келетін сапа сертификаттары – Автомобиль өнеркәсібі үшін IATF 16949, әуе-ғарыш өнеркәсібі үшін AS9100D
• Тез прототиптеу мүмкіндігі – Дизайнды растау мен бірінші үлгілерді жасау бойынша жылдам уақыт ішінде орындалу
• Өндірісті кеңейту мүмкіндігі – Тәжірибелік үлгілерден толық өндіріске дейін көлемді кеңейту мүмкіндігі
• Процесті басқару жүйелері – Тұрақтылықты қамтамасыз ететін құжатталған статистикалық процесті бақылау (SPC) және сапа басқару жүйесі
• Материалдар мен процестер бойынша мамандық – Сіздің нақты қорытпаларыңыз бен дәлдік талаптарыңыз бойынша тәжірибе

Автомобиль өнеркәсібіне арналған қолданыстар үшін нақтырақ айтсақ: Shaoyi Metal Technology бұл үйлесімділікті көрсетеді — IATF 16949 стандарты бойынша сертификатталған өндірістік орын, оның қысқа мерзімді прототиптау қабілеті бір жұмыс күні ішінде тапсырыс беруге мүмкіндік береді, сонымен қатар автомобильдік жабдықтаушылар тізбегі талап ететін сапа жүйелері мен өндірістік масштабтау қабілеті сақталады. Олардың дәлме-дәл CNC өңдеу қызметтері шасси жинақтарынан бастап дәлме-дәл бұрандалы бұрандалар сияқты қосымша өңделген металл бөлшектерге дейін барлығын қамтиды, бұл өндірушілерге прототиптау жылдамдығы мен сертификатталған өндірістік қабілетті ұштастыратын ресурс болып табылады.

Бір өндірістік сарапшы өндірісті масштабтау туралы былай деп айтады: «Айына 1 000-нан 100 000 бірлікке дейін өндірісті жоғарылату немесе төмендету мүмкіндігі бар, бірақ ол үшін бірдей технологиялық процестерді қолданатын және шектеулерсіз өндірістік серіктеспен жұмыс істеу сәттілікке өте маңызды болуы мүмкін». Бұл икемділік әсіресе сұраныс тербелісі болғанда немесе жаңа өнімдерді шығару үшін өндірістік қуатты жедел ұлғайту қажет болғанда маңызды.

Сіз ішкі қабілетті құрып жатсаңыз да, сыртқы серіктестіктерді дамытуда болсаңыз да немесе екі тәсілді ұштастырсаңыз да, мақсат тұрақты болып қалады: сапаны төмендетпей, жеткізу мерзімдерінен қалмай, расталған прототиптен сенімді өндіріске көшу. Бұл мақалада қарастырылатын жабдықтардың санаттары — CNC фрезерлеу станоктары, иілу орталары және жасау жабдықтары — барлығы осы жолда, сіздің нақты бөлшек талаптарыңызға және көлемдік қажеттіліктеріңізге байланысты рөл атқарады.

Прототиптен өндіріске дейінгі жолдар белгіленген болса, енді барлығын біріктіретін негізгі шешім қабылдау факторларын жинақтап, келесі қадамдарыңыз үшін іс-әрекетке асырылатын нұсқаулар берейік.

Металл бөлшектерді өңдеу үшін машиналарды тиімді таңдау

Сіз метал бөлшектердің өндірісінің толық экожүйесі арқылы өттіңіз — CNC фрезерлеу станоктары мен бұру орталарынан бастап, жасау жабдықтары мен сапаны сертификаттау талаптарына дейін. Енді тәжірибелік сұрақ туындайды: сіздің келесі қадамыңыз қандай? Сіз прототиптеу үшін үстел үстіндегі фрезерлеу станогын бағалап жатсаңыз да немесе өндірістік масштабтағы мүмкіндіктерге ие өндірістік серіктес іздеуде болсаңыз да, шешім қабылдау негізі бірдей қалады.

Жабдықтардың көлемі қысым көрсететіндей болуы мүмкін. Бірақ тәжірибелі өндірушілер түсінетін шындық мынада:

Бөлшек талаптарына станоктың мүмкіндіктерін сәйкестендіру ең соңғы технологиялық жабдықты сатып алуға қарағанда маңыздырақ. Жарты бағасына сатылатын жақсы пайдаланылатын 3 осьті CNC фрезерлеу станогы жиі 5 осьті күрделі орталықтан жоғары өнімділік көрсетеді, себебі операторлар оның толық мүмкіндіктерін пайдалана алмайды.

Бұл нұсқаулықтан негізгі тұжырымдарды сіздің нақты жағдайыңызға сай әрекетке айналдыруға болатындай түрде қысқартайық.

Станокты таңдау бойынша негізгі қорытындылар

Әрбір сәтті жабдықты таңдау төрт негізгі сұраққа негізделеді. Кез келген машина сипаттамасын бағалағаннан бұрын осы сұрақтарға ашық жауап беріңіз:

• Бөлшектің геометриясы – Сіздің компонентіңіз цилиндрлі, призмалы немесе парақты болып табыла ма? Бұл жалғыз ғана фактор сіздің мүмкіндіктеріңіздің жартысын дереу шектейді. Айналмалы бөлшектер токарлық станоктарды көрсетеді. Күрделі 3D жерлер фрезерлеуге бейімделген. Парақты металл қораптар өңдеу аймағына жатады.
• Материалдарға қойылатын талаптар – Алюминий жеңіл жабдықтарда оңай өңделеді. Қатты болаттар қуатты шпиндель мен жеткілікті құрылыс қажет етеді. Машина қабілетін сіздің ең қиын материалдарыңызға (ең оңай материалдарыңызға емес) сәйкестендіріңіз.
• Төзімділік Сипаттамалары – Жақтауыш фрезерлеу станогы ±0,005" нәтижелерін берсе, дәлдігі ±0,0005" ұстайтын жоғары дәлдікті жабдықтардан әлдеқайда арзан тұрады. Тек функцияның нақты қажет ететін жерлерде ғана тар допускаларды қолданыңыз.
• Өндіріс көлемі – Тәжірибелік (прототиптік) көлемдер жылдамдықтан гөрі икемділікті қолдайды. Өндірістік көлемдер автоматтандыру функцияларын, арнайы бекіту құрылғыларын және мыңдаған фрезерленген бөлшектер бойынша амортизацияланатын оптималды цикл уақытын қамтамасыз етуге негізделеді.

Сәйкес YCM Alliance-ның жабдықтарды таңдау бойынша нұсқауы , "Бөлшектер, материалдар, дәлдік шектері мен өткізгіштік көрсеткіштері туралы айқындық машиналарды таңдауды бағыттайды. Машина түрі мен конфигурациясын саланың талаптарына сәйкестендіру тұрақты бәсекеге қабілеттілік пен масштабталатын қуатты қамтамасыз етеді."

Сіздің металл бөлшектерді өндіру қабілетіңізді құру

Алдағы жолыңыз қазіргі кездегі орныңызға байланысты. Осы сценарияларды қарастырыңыз:

Нөлден бастайсыз ба? Бастапқыда негізгі бөлшек түрлеріңізге сәйкес келетін универсалды жабдықтардан бастаңыз. Сапалы 3 осьті CNC фрезерлеу станогы сіз бағдарламалау дағдыларыңызды қалыптастырып, нақты өндірістік талаптарыңызды түсінгенше әртүрлі жұмыстарды орындайды. Әзірше тиімді пайдалана алмайтын қабілетті артық сатып алуға болмайды.

Қазіргі қабілетіңізді кеңейтесіз бе? Қазіргі тосқауылдарыңызды анықтаңыз. Егер орнату уақыты басым болса, автоматтандыру функцияларын немесе арнайы операциялар үшін қосымша машиналарды қарастырыңыз. Егер дәлдік талаптары қолда бар жабдықтың мүмкіндіктерінен асып кетсе, дәлдікті арттыруға бағытталған жабдықтарды жаңарту тиімді шешім болады. Металл бөлшектерді өңдеу тиімділігі теңестірілген қуаттан келеді — бір ғана алдыңғы қатарлы машина, бірақ оның айналасындағы шектеулер емес.

Сыртқы орындаушы серіктестерді бағалау? Баға ұсыныстарынан тыс қараңыз. Сіздің саланыңызға сәйкес келетін сапа сертификаттарын растаңыз. Өңделген бөлшектердің прототиптерінен өндіріс көлемдеріне дейін масштабтау қабілетін растаңыз. Байланысқа жауап беру жылдамдығы мен техникалық мамандығын бағалаңыз — бұл факторлар серіктестік сәттілігін жабдықтар тізіміне қарағанда көбірек анықтайды.

Сәйкес өндірістік серіктестерді таңдау бойынша зерттеу , "Сіз таңдаған металл өңдеу компаниясы сіздің жобаңыздың сәттілігінде маңызды рөл атқарады, сондықтан потенциалды серіктестерді терең зерттеуге уақыт бөлу қажет."

Әрі қарай оқуға арналған ресурстар

Жабдықтарды таңдау — металл бөлшектерді жасау қабілетін құруға кіріспе болып табылады, соңы емес. Келесі қадамдарды қарастырыңыз:

• Көрсетулерді сұраңыз — Ірі жабдықтарды сатып алуға дейін өз нақты бөлшектеріңізді талап етілетін машиналарда сынаңыз. Қағаздағы техникалық сипаттамалар сіздің нақты материалдарыңызбен және геометрияңызбен шынайы әлемдегі жұмыс істеу сапасынан ерекшеленеді.
• Оқытуға инвестициялаңыз — Fast Radius CNC өңдеу бағдарламасында да айтылғандай, оператордың біліктілігі бөлшек сапасы мен жабдықтың пайдаланылуына тікелей әсер етеді. Жабдыққа инвестициялаған кезде үнемі оқытуға да бюджет бөліңіз.
• Тараптармен ынтымақтастық құру — Құрал-саймандардың тәmin етушілері, материалдардың тәmin етушілері және қызмет көрсетушілер — сіздің қабілетіңіздің кеңейтілген бөлігі болып табылады. Бекем серіктестіктер кедергілер туындаған кезде техникалық қолдау көрсетеді.
• Процестеріңізді құжаттаңыз — Ресми сертификаттауға ұмтылғаннан бұрын да, жүйелі құжаттау тұрақтылықты жақсартады және жаңа операторларды оқытуды жеңілдетеді.

Металл бөлшектерін өндіру саласы әрі қарай дамып келеді — жаңа материалдар, нақтырақ шектеулер, тезірек жеткізу күтімдері. Сіз бірінші рет үстел үстіндегі станокта өңделген бөлшек өндірсеңіз де немесе автомобильдік жабдықтаушы тізбегі үшін сертификатталған өндірісті кеңейтсеңіз де, негізгі принциптер өзгеріссіз қалады: өз талаптарыңызды түсініңіз, осы талаптарға сәйкес жабдықтарды таңдаңыз және тұрақты нәтижелерге қол жеткізуге кепілдік беретін сапа жүйелерін құрыңыз.

Сіздің келесі қадамыңыз? Осы төрт негізгі сұраққа қайта оралыңыз. Сіз нақты қандай өнімді өндіруіңіз керектігін анықтаңыз. Содан кейін осы нәтижелерді сенімді түрде қамтамасыз ететін мүмкіндікті — ол ішкі жабдық болса да немесе өндірістік серіктестік болса да — іздеңіз.

Металл бөлшектерін өндіретін машиналар туралы жиі қойылатын сұрақтар

1. Металл өңдейтін машина қалай аталады?

Металл өңдеу машиналары олардың қызметіне қарай бірнеше санатқа бөлінеді. Токарь станоктары цилиндрлі бөлшектерді өңдеу үшін жұмыс бөлшектерін айналдырады. CNC фрезерлеу станоктары айналатын фрезаларды пайдаланып, қозғалмайтын жұмыс бөлшектерінен материалды кесіп алады. Басқа да кең тараған түрлеріне дәлме-дәл жабдықтау үшін шлифтау станоктары, табақша металды иілу үшін пресс-таяқшалары және лазерлік, плазмалық және су-жетірлік кесу жүйелері жатады. Нақты станоктың атауы сіздің қолданысыңыз үшін сізге субтрактивті өндіріс, формалық процестер немесе кесу технологиялары қажет пе екендігіне байланысты болады.

2. Жақсы CNC станогы қанша тұрады?

CNC машиналарының құны мүмкіндіктері мен өлшеміне байланысты әртүрлі болады. Үйде пайдалануға арналған CNC фрезерлеу станоктарының бағасы $2,500-ден $7,500-ге дейін өзгереді. Жұмыс орындары үшін CNC тізе тірегі бар фрезерлеу станоктарының бағасы әдетте $15,000-ден $75,000-ге дейін. Өндірістік фрезерлеу орталары 3 осьті жүйелер үшін шамамен $45,000-ден басталады, ал толық функционалды жабдықтар үшін баға $100,000-ден асады. Лазерлі кесу жүйелерінің бағасы $200,000-ден $1,000,000-ға дейін, ал плазмалы кесу жүйелерінің бағасы $50,000-ден $300,000-ға дейін қатысуы мүмкін. Сіздің өндіріс көлеміңіз мен дәлдік талаптарыңыз инвестициялық шешімдердің негізі болуы керек.

3. Металл бөлшектер қалай өңделеді?

Металл бөлшектері қажетті пішіндерді алу үшін материалды кесіп алу арқылы жасалады. CNC фрезерлеу әдісінде айналатын кескіштер қатты блоктардан күрделі геометриялық пішіндерді ойып алады. Токарьлау операцияларында жұмыс бөлігі стационар кескіш құралдарға қарсы айналады, нәтижесінде цилиндрлі бөлшектер алынады. Тегістеу процесінде абразивтік материалдар арқылы өте дәл беттік жаңғырту алынады. Әрбір өңдеу әдісі әртүрлі бөлшек пішіндеріне сәйкес келеді: фрезерлеу қуыстары бар призматикалық пішіндерге ең жақсы жарамды, токарьлау осьтер мен тісті бөлшектерге қолданылады, ал тегістеу маңызды беттердегі ең тар шектеулерді қамтамасыз етеді.

4. CNC фрезерлеу мен иілу арасындағы айырмашылық неде?

Негізгі айырмашылық кесу кезінде не айналатынында жатыр. CNC фрезерлеуде кесу құралы айналады, ал өңделетін бұйым қозғалмайтын немесе осьтер бойымен қозғалады. Бұл күрделі 3D геометриялар, тереңдіктер және призматикалық бөлшектер үшін қолайлы. CNC токарьлауда өңделетін бұйым айналады, ал кесу құралдары салыстырмалы түрде қозғалмайды, ол сондықтан валдар, втулкалар және тісті бөлшектер сияқты цилиндрлік бөлшектер үшін идеалды. Токарьлау табиғи түрде концентрикалық сипаттамаларды құрады, ал фрезерлеу айналмайтын бөлшектер үшін геометриялық икемділік береді.

5. Мен CNC өңдеуді сырттай тапсыруға тиіс пе немесе өз құрал-жабдығыма инвестиция жасауға тиіс пе?

Сізге бірнеше өндірістік әдістер, аралықтағы прототиптеу немесе ішкі тәжірибеде жылдар бойы дамытылатын IATF 16949 сияқты салалық сертификаттар қажет болған кезде сырттай тапсыруға көшу тиімді. Shaoyi Metal Technology сияқты серіктестер бір жұмыс күнінде ғана ұзақтығы бар тез прототиптеу қызметін ұсынады және сертификатталған өндірістің масштабын сақтайды. Тұрақты жоғары көлемді өндіріс үшін арналған жабдықтардың орнатылуы тиімді болса, жеткізу мерзімін бақылау конкуренттік артықшылық берсе немесе құпия процестерді қорғау қажет болса, онда ішкі қабілетті құруға ұмтылу керек. Көптеген өндірушілер екі тәсілді де стратегиялық түрде қолданады.
