CNC токарьлық өңдеудің шынымен не екені

Қазіргі заманғы өндірістің қаншалықты дәл болатынын әрқашан ойланғансыз ба? Жауап жиі CNC латhe махинациясы — бұл шикізатты қателіксіз цилиндрлік бөлшектерге айналдыратын, таңғалдырарлық дәлдікпен жүзеге асырылатын процес.

CNC токарь машинасы — бұл жұмыс бөлігін айналдыратын, ал компьютерлік басқарумен басқарылатын құралдар оны дәл цилиндрлік немесе конустық пішінге келтіретін автоматтандырылған станок; ол бір мыңнан бір дюйм дәлдікке жетеді.

Сонымен, CNC токарь станогы деген не? Бұл қолмен реттеулерді бағдарламалық нұсқаулармен ауыстыратын компьютерлік сандық басқарулы токарь станогы. Оператордың тұрақты қолына және жылдар бойы үйренген тәжірибесіне сүйенбей, машина қиылу жылдамдығын, құралдың орнын және тереңдігін өте тұрақты етіп басқаратын цифрлық командаларды қабылдайды. Бұл технология дәлме-дәл компоненттерді сатып алатын инженерлерге, тұтыну құралдарын бағалайтын сатып алу мамандарына және сапа мен өндіріс көлемі бойынша бәсекелестік артықшылық іздейтін өндірістік шешім қабылдаушыларға өте маңызды.

Айналу дәлдігінің негізгі принципі

Токарь станогын ең қарапайым түрде анықтау үшін керамикалық дөңгелекті елестетіңіз — бірақ ол металдан, пластиктен немесе композиттік материалдардан жасалған. Токарь станогының анықтамасы айналуға негізделеді: өңделетін бөлшек айналады, ал қозғалмайтын немесе қозғалатын қию құралы материалды қабат-қабат алып тастайды.

Токарьдың практикалық өндірісте қандай қызметі бар? Ол айналу симметриясы бар бөлшектерді жасайды — мысалы, валдар, втулкалар, бекітпе бұрандалары және түтік қоспалары. Токарь дегеніміз тек қарапайым айналдыру ғана емес; бұл машиналар бір рет орнату арқылы тесу, іштей өңдеу, тісті бұранда жасау және беттерді тегістеу операцияларын орындай алады. Fictiv-тің өңдеу талдауына сәйкес, CNC токарьлары минуттар ішінде 0,001 дюйм (25,4 мкм) дәлдікке жетеді, ал қолмен орындалатын әдістерге орнату мен өлшеу үшін сағаттар кетеді.

Қолдан жасалған шеберліктен цифрлық басқаруға

Қолдан жасалған токарьдан CNC токарына көшу тек технологиялық жетілдірудің ғана емес, өндіріс мүмкіндіктеріндегі негізгі өзгерістің де көрсеткіші болып табылады. Қолдан жасалған токарьлар жылдар бойы оқытылатын, тұрақты есептеулер жүргізуге, өлшеуге және реттеуге қажетті жоғары білікті операторларды талап етеді. CNC токарь машинасы бағдарламаланған тізбектерді идеал қайталанушылықпен орындай отырып, осы айнымалылықты жояды.

Цифрлық басқарудың нақты қандай пайдасы бар:

• Нақты уақыттағы кері байланыс: Компьютер қиылу кедергісін талдайды және автоматты түрде параметрлерді реттейді
• Көп осьті координация: Адам операторларының қарапайым түрде қайталауы мүмкін емес бір уақыттағы қозғалыстар
• Сапалы қалыптастыру: Әрбір бөлшек алдыңғысына сәйкес келеді, ол жинақтауда шынымен ауыстырылатындықты қамтамасыз етеді

Зерттеулер көрсеткендей, CNC технологиясымен жабдықталған машиналар өздерінің қолдан жасалған аналогтарына қарағанда бөлшектерді 75–300% тезірек өндіреді. Компьютермен басқарылатын токарь станогы не істейді? Ол бірден шеберлікпен орындалатын қолдан жасалған өндірістен масштабталатын, қайталанатын өндіріс процесіне айналады — онда дәлдік станокты қолданушыға емес, бағдарламалау мен жабдық сапасына байланысты болады.

Дәлдікті қамтамасыз ететін негізгі компоненттер

CNC токарлық станогының қандай міндеттерді орындай алатынын түсіну, оның ішкі құрылымын білумен басталады. Симфониялық оркестрды елестетіңіз — әрбір аспап өзіндік рөл атқарады, бірақ олар бірігіп орындаған кезде ғана шығармашылық құбылыс пайда болады. CNC токарлық станогының бөліктері де осылай жұмыс істейді. Әрбір компонент өңдеу қабілетіне әсер етеді: бастапқы қуаттың детальға берілуінен бастап, әрбір кесудің микроскопиялық дәлдігіне дейін.

Сіз токарлық станок суретін қараған кезде, бұл машиналардың қарапайым құралдар емес екенін байқайсыз. Бұл интеграцияланған жүйелер, онда әрбір элементтің сапасы сіздің соңғы бұйымыңыздың сапасына тікелей әсер етеді. Енді негізгі CNC токарлық станогының компоненттерін талдайық.

• Бас бөлім және айналу осі: Негізгі қозғалтқыш пен айналу осін орналастырады, детальды бақыланатын жылдамдықпен айналдыру үшін айналу қуатын береді
• Шифт: Детальды сенімді түрде ұстайды, концентрикалықты қамтамасыз етеді және кесу операциялары кезінде сырғанауды болдырмауға көмектеседі
• Артқы тіреуіш: Ұзын немесе жіңішке бөлшектерге соңғы қолдау көрсетеді, иілу мен тербелісті болдырмауға көмектеседі
• Каретка және көлденең жылжыту тақтасы: Кесу құралдарын CNC токарь станогының осьтік бағыттары бойынша (X және Z) серво-жетекпен дәл орналастырады
• Құралдың бұрылатын башпағы: Бірнеше кесу құралын ұстайды және көпоперациялық тиімділік үшін оларды автоматты түрде индекстейді
• CNC-бақылау құрылғысы: G-код бағдарламаларын талдайтын және барлық станок қозғалыстарын координаттайдын негізгі блок
• Машина төсі: Қаттылық пен тербеліс сіңіру қызметін атқаратын негіз — әдетте жылулық тұрақтылық үшін шойыннан жасалады

Басқару осі жүйесі мен айналмалы қуат

Басқару бөлігін станоктың қуат көзі ретінде елестетіңіз. Ол машинаға сол жақта орналасқан, ішінде басқару осі, жетек қозғалтқышы және тісті беріліс жүйесі орналасқан. Mekalite компаниясының толық нұсқаулығына сәйкес, басқару бөлігінің сапасы қуат берілуі мен айналу дәлдігіне тікелей әсер етеді.

Ось неге осындай маңызды? Бұл қозғалтқыш қуатын жұмыс бетіңізге беретін айналатын вал. Негізгі сипаттамалары — максималды айналу жиілігі (минутына айналым саны) және ішкі диаметрі — оның ортасындағы тесік, ол өткізілетін ең үлкен стерженьдің өлшемін анықтайды. Жоғары ось айналу жиілігі алюминий сияқты жұмсақ материалдарда тезірек материал кесілуін қамтамасыз етеді, ал күшті момент болат пен титанда қиын кесулерді орындайды.

Патрон осьтің алдыңғы бетіне тікелей орнатылады. Дәл осы жерде дәлдік басталады. 3-жақты өзін-өзі орталықтаушы патрон дөңгелек стерженьді автоматты түрде орталықтайды, сондықтан ол өндірістік жұмыстар үшін идеалды. Сізге қисық пішінді бұйымдарды ұстау қажет пе? 4-жақты тәуелсіз патрон әрбір жағын жеке реттеуге мүмкіндік береді. Жоғары көлемді сериялық өндірісте ең жоғары дәлдікті қамтамасыз ету үшін цангалы патрондар ең тығыз ұстауды және ең аз орталықтан ауытқуды қамтамасыз етеді.

Қарама-қарсы жағында артқы басқыш өзектің бағыттаушылары бойынша сырғаяды. Ұзын валды өңдеген кезде кесу күштері еркін ұштың иілуіне әкелуі мүмкін. Артқы басқыштың шпинделі — орталық нүктесі бар іші қуыс вал — жұмыс бетінің ұшымен қатысады және осы күштерге қарсы әсер етеді. Бұл қолдау жіңішке бөлшектердің дәлдігін қамтамасыз ету үшін және беттің тегіс жағын алу үшін өте маңызды.

Турреттің көпоперациялық тиімділікті қалай қамтамасыз ететіні

Бұл жерде CNC технологиясы шынымен жарқырайды. CNC токарь станогының турреті — 8, 12 немесе тіпті 16 құрал орны бар индекстелетін диск немесе блок. Бағдарламаңыз басқа операцияны талап еткенде — мысалы, грубалы токарлаудан резьба салуға ауысу кезінде — туррет автоматты түрде айналады және дұрыс құралды секундтар ішінде кесу орнына әкеледі.

Ертеректегі көлік латынының орнатылуын елестетіңіз: оператор әрбір операция үшін құралдарды қолмен ауыстырады, қайта орналастырады және қайта калибрлейді. Қазіргі туррет жүйелері осы тоқтап қалу уақытын толығымен жояды. Дегенмен, Force One-ның компоненттер бойынша нұсқаулығында айтылғандай, Force One-ның компоненттер бойынша нұсқаулығы қазіргі заманғы CNC токарлық станоктарында бұрандалы турретте өмірлі құралдар болуы мүмкін, бұл бөлшектің қысқышта қалған кезде фрезерлеу мен бұрғылау операцияларын орындауға мүмкіндік береді — екінші станок қажет емес.

Каретка мен көлденең жылжытушы тақташа турретті станоктың осьтері бойынша жылжытады. Стандартты 2 осьті конфигурацияда Z-осьі бұрандалы валға параллель орналасады (солға-оңға қозғалыс), ал X-осьі перпендикуляр бағытта қозғалады (ішке-сыртқа қозғалыс). Бұл токарлық CNC бөлшектері қаттыланған, дәл шабылған бағыттаушы жолдар бойынша жылжиды; олар сервоқозғалтқыштар мен шарикті бұрандалар арқылы итеріледі, бұл бұрандалар айналуды дәл сызықтық орындауға айналдырады.

Барлық осы қозғалыстарды басқаратын — CNC басқарушы құрылғы, яғни бағдарламаланған әрбір командаға түсіндірме беретін «ми». Fanuc, Siemens және Haas сияқты танымал басқарушы құрылғыларының брендтері операторларға бағдарламаларды жүктеуге, жағдайды бақылауға және нақты уақытта реттеулер жасауға мүмкіндік беретін адам-машина интерфейсін қамтамасыз етеді. Басқарушы құрылғының сапасы күрделі құралдың траекториясын қаншалықты дәл және жылдам орындауын анықтайды.

Компонент	Қолмен токарлық станок	Cnc токарлық станок
Құралдың орнын анықтау	Қолдан жүргізілетін бұрандалы тәжелер мен қолмен өлшеу	Субмикронды кері байланысқа ие сервомоторлар
Құралдың ауысуы	Қолмен алып тастау және орнату	Автоматтандырылған башпақтың секундтар ішінде индекстеуі
Айналу осінің айналу жиілігін реттеу	Тісті беріліс таңдау немесе белтің реттелуі	Бағдарламаланған айналу жиілігі бар айнымалы жиілікті жетектеу
Операциялардың реті	Оператордың біліктілігі мен есте сақтау қабілеті	Дәл қайталанатын G-код бағдарламасы
Құйық ұштың қозғалысы	Қолмен орналастыру және блоктау	Бағдарламаланатын қаламшаның алға жылжуы (жетілдірілген моделдерде)
Суытқыш қолданылуы	Қолмен немесе қарапайым қосу/өшіру	Бағдарламаланатын ағыс — нақты операцияларға бағытталған

CNC токарь станогының бөліктері — инженерлік жетілдірудің ондаған жылдарын көрсетеді. Әрбір компонент дәлдікпен жасалатын бұйымдарды өндіру талабына сай құрылған. Сіз өндірістік серіктестерді бағалап немесе жабдықтарды сипаттап отырған кезде осы негізгі ұғымдарды түсіну сізге жақсы сұрақтар қоюға және сапалы жауаптарды тани білуге көмектеседі. Негізгі құрылымды түсінгеннен кейін келесі логикалық қадам — әртүрлі токарь станогы түрлерінің осы компоненттерді нақты өндірістік қиындықтарға қалай қолданатынын зерттеу.

CNC токарь станогының түрлері және оларды қашан қолдану керек

Енді сіз бұл машиналардың жұмыс істеуін қамтамасыз ететін компоненттерді түсіндіңіз, онда ірі мәселе туындайды: қай түрдегі CNC токарь станогы сіздің жобаңызға нақты сәйкес келеді? Қате конфигурация таңдау — уақыттың шығынын, шығындардың өсуін және техникалық талаптарға сай емес бұйымдарды өндіруді білдіреді. Дұрыс таңдау — өндірісті жылдамдатады, реттеулерді азайтады және сіздің нақты талаптарыңызға дәл сәйкес келетін дәлдікті қамтамасыз етеді.

CNC токарь станогының түрлерін көліктерге ұқсатыңыз. Компактты седан қаладағы жолдарда әрекет ету үшін тиімді, бірақ сіз оны құрылыс материалдарын көтеруге пайдаланбасыз. Сол сияқты, 2 осьті CNC токарь станогы түзу цилиндрлі бөлшектерді дайындауға өте жақсы, ал көп осьті станок бірнеше операцияны қажет ететін геометриялық пішіндерді өңдей алады. Қандай станок сіздің өндірістік жұмыс құбырларыңызға сәйкес келетінін анықтайық.

Ось санын бөлшек күрделілігіне сәйкестендіру

Осьтер саны станоктың орындай алатын қозғалыстарын — сонымен қатар ол қандай пішіндерді жасай алатынын анықтайды. 2 осьті токарь станогы X осі бойынша (біліктен перпендикуляр) және Z осі бойынша (біліктен параллель) жұмыс істейді. Бұл конфигурация жақсы тиімділікпен бетті өңдеуді, түзу бұру, конусты бұру, тісті бетті жасауды және ойық жасауды орындайды.

2 осьті токарь станогы қашан тиімді болады? Согласно JSWAY-дың салыстырмалы талдауына бұл машиналар валдар, стерженьдер және втулкалар сияқты цилиндрлік пішіндерді дайындауда өте жақсы көрсеткішке ие. Олардың қарапайымдылығы тез орнату уақытын, төмен қателік деңгейін және төмен құнын қамтамасыз етеді. Қарапайым бөлшектердің аз немесе орта көлемдегі шығарылуы үшін 2 осьті токарь станогы ағымды операциялар арқасында тез нәтиже береді.

Бірақ бөлшектің сізге көбірек қабілеттілік талап ететін жағдайында не болады? 3 осьті токарь станогы Y-осін қосады — бұл орталықтан тыс тесіктерді тесу, жазық беттерді фрезерлеу және шпиндельдің ось сызығымен сәйкес келмейтін элементтерді жасауға мүмкіндік береді. Бұл қабілет бөлшектерді бір рет қысқан күйінде ұстауға мүмкіндік береді, сондықтан дәлдікті сақтау үшін қосымша фрезерлеу станоктарында қосымша операцияларды жүргізуге қажеттілік туындамайды.

Көп осьті конфигурациялар (4 ось және одан да көп) күрделі геометриялық пішіндерді құруға мүмкіндік беретін айналу осьтерін енгізеді. Бұл станоктар бір рет орнату арқылы өте жоғары дәлдікпен күрделі детальдарды шығарады — бұл жағдайда детальдардың қолмен өңделуі азаяды, концентрикалықтық жақсарып, жинақталған толеранция қателері минималды болады. Аэроғарыш, автомобиль, медицина және қорғаныс салалары көп осьті мүмкіндіктерге өте көп сүйенеді, себебі кейбір бөлшектерді қарапайым жабдықтарда тиімді түрде жасау мүмкін емес.

Мұндағы компромисс: көп осьті токарь станоктары бастапқы құны жоғары болады және білікті программалаушыларды талап етеді. Сілтеме материалдарында айтылғандай, тиімді көп осьті жұмыс істеу үшін үйрену қисығы тым тік болып келеді, сондықтан толық көлемді оқыту қажет. Дегенмен, күрделі бөлшектерді шығару кезінде цикл уақытының қысқаруы мен екіншілік орнатулардың жойылуы осы инвестицияның тиімділігін әдетте бағалайды.

Швейцариялық типті дәлдік айырмашылық жасайды

Швейцариялық типтегі токарь станоктары кәдімгі токарь станоктары қолдана алмайтын арнайы ниша алады. Бастапқыда сағат жасау үшін әзірленген бұл станоктарға өте маңызды функция — өңделетін бөлшекті кесу аймағына өте жақын орналасқан бағыттаушы муфта қосылған.

Бұл неге маңызды? Ұзын, жіңішке бөлшектерді өңдеу кезінде кесу күштері ығысуға әкеледі — бос ұш кескіштен алыстарады, дәлдікті бұзады. Impro Precision компаниясының талдауына сәйкес, швейцариялық токарь станогының бағыттаушы муфтасы өңделетін бөлшекті кескіш әсер ететін жерде қолдайды, ол ығысуды әлдеқайда азайтады. Нәтижесінде ұзындығы мен енінің қатынасы 20:1 болатын және диаметрі 0,125 дюймнан кіші бөлшектерді өңдеу мүмкін болады — бұл өлшемдер кәдімгі жабдықтар үшін қиындық туғызады.

Швейцариялық токарь станоктары 13 оське дейін жұмыс істей алады және бір уақытта 28 дейін құрал орнатуға мүмкіндік береді. Олар бір процессте токарлау, фрезерлеу, бұрғылау, ішкі токарлау және тісті өңдеу операцияларын орындайды. Автоматты барабандық тасымалдаушылармен бірге пайдаланған кезде бұл станоктар оператордың аз ғана қатысуымен қараңғыда жұмыс істейтін өндірісті қамтамасыз етеді.

Типтік швейцариялық токарь станоктарының қолданылу салалары:

• Аса дәлдікті талап ететін медициналық имплантаттар мен хирургиялық құралдар
• Күрделі сипаттамалары бар миниатюрлі электрондық коннекторлар
• Сағат бөлшектері мен дәлдік өлшеу құралдарының бөлшектері
• Гидравликалық клапандардың бөлшектері мен авиация-ғарыштық қоспалар
• Музыкалық аспаптардың тіректері мен кіші валдар

Швейцариялық станоктардың CNC автоматты токарь функциясы мыңдаған бөлшек бойынша тұрақты сапаны қамтамасыз етеді. Кішірек барабан материалдарын қолдану арқылы олар материалдың шығынын азайтады — бұл медициналық және авиация-ғарыштық қолданыста қымбат қорытпалар үшін маңызды құндық артықшылық.

Көлденең немесе тік конфигурацияны таңдау

Ось саны меншік және швейцарлық конструкциялардан басқа, шпиндельдің орналасуы токарь станогының негізгі қолданыс аясын анықтайды. Горизонталды CNC токарь станогында шпиндель еденге параллель орналасады, сондықтан ол көптеген токарлау қолданыстары үшін әдеттегі таңдау болып табылады. Сондай-ақ Dongs Solution компаниясының конфигурациялық нұсқаулығына сәйкес , горизонталды токарь станоктары ұзын цилиндрлі бөлшектермен және жоғары беріктіктегі пластмассалар мен алюминий сияқты ауыр материалдармен жұмыс істеуге өте жақсы келеді.

Вертикальды CNC токарь станоктары орналасу бағытын өзгертеді — шпиндель жоғары қарай бағытталады. Бұл конфигурация ауыр, үлкен детальдарды өңдеуге өте қолайлы, себебі ауырлық күші детальды орнату мен стружканы шығаруды жеңілдетеді. Стружка қиылу аймағында жиналмай, табиғи түрде төмен құлап түседі, бұл тазартуды азайтады және беттің сапасын жақсартады. Операторлар өңдеу кезінде детальдың көрінуін жақсартады, сондықтан бастапқы реттеу процесін тексеру оңайласады.

Қай конфигурация сіздің өндірістіңізге сәйкес келеді? Төмендегі факторларды ескеріңіз:

• Бөлшектің геометриясы: Ұзын цилиндрлі бөлшектер үшін — горизонталды, үлкен диаметрлі және ауыр детальдар үшін — вертикальды
• Стружка басқару: Вертикальдық токарь станоктарында үзіліссіз стружка шығару оңайырақ және тезірек жүзеге асады
• Еден аумағы: Вертикальдық машиналар көбінесе тең мүмкіндіктерге ие болғанда кішірек аумақты алады
• Жүктеу талаптары: Ауыр бөлшектерді вертикальдық жүктеуге ауырлық күші көмектеседі; автоматтандыру горизонтальдық орнатулармен табиғи түрде интеграцияланады

Токарлық станок түрі	Типілік қолданулар	Бөлшектің өлшемінің диапазоны	Күрделілік мүмкіндігі	Идеалды салалар
2 осьті токарлық станок	Осьтер, стерженьдер, втулкалар, қарапайым цилиндрлік бөлшектер	Кіші және орта диаметрлер	Негізгі токарьлау, резьба салу, жақтау	Жалпы өндіріс, автомобиль компоненттері
3 осьті токарь станогы	Осьтік симметриясы бұзылған, жазықтықтары бар, көлденең тесіктері бар бөлшектер	Кіші және орта диаметрлер	Орташа — Y осі бойынша фрезерлеу қабілетін қосады	Өнеркәсіптік жабдықтар, гидравлика
Көпосьті (4+)	Күрделі геометриялық пішіндер, контурлы беттер, көпфункциялық өңдеу	Конфигурацияға байланысты өзгеше	Жоғары — бір уақытта көпосьті өңдеу	Әуе-ғарыш, қорғаныс, медициналық құрылғылар
Швейцариялық типті	Ұзын/жіңішке бөлшектер, миниатюралы компоненттер, дәлдік аспаптары	Кіші диаметр (әдетте 1,25 дюймнан кем)	Өте жоғары — 13 оське дейін, 28 құралға дейін	Медицина, электроника, сағат жасау
Горизонталды cnc	Ұзын цилиндрлі бөлшектер, стерженьдік жұмыстар, өндірістік токарьлау	Кең ауқым — айналу диаметріне байланысты	Осьтер санына қарай әртүрлі	Автомобиль өнеркәсібі, жалпы өндіріс
Вертикальды cnc	Үлкен диаметрлі бөлшектер, ауыр детальдар, диск тәрізді компоненттер	Үлкен диаметр, қысқа ұзындықтар	Осьтер санына қарай әртүрлі	Энергетика, ауыр жабдықтар, мұнай мен газ саласы

CNC токарь станогы мен фрезерлеу станогының комбинациясы — жиі «фрезер-токарь» немесе «көпфункциялық орталық» деп аталады — осында атап өтуге лайық. Бұл гибридті станоктар токарьлауды қозғалмалы құралдардағы толық фрезерлеу қабілетімен ұштастырады және бір реттік орнату кезінде толық бөлшектерді дайындайды. Инвестиция көлемі үлкен болса да, бөлшектердің қосымша өңделуінен арылу және дәлдіктің жақсаруы CNC токарь-фрезерлеу конфигурацияларын күрделі, жоғары құнды бөлшектер үшін барынша тиімді етеді.

Дұрыс токарь станогын таңдау — ең заманауи машинасын іздеу емес, ол қабілетті талаптарға сәйкестендіру. Әр аптасына мыңдаған бірдей втулкалар өндіретін қарапайым 2 осьті токарь станогы күрделі жұмыстар арасында тұрып қалған, аз қолданылатын көп осьті станоктан тиімдірек болады. Токарь станогының түрлері анықталғаннан кейін келесі қарастырылатын мәселе — бұл станоктардың орындайтын дәл қандай операциялары мен әрбір процесстің соңғы бөлшекке қандай үлес қосатынын түсіну.

Негізгі операциялар: құрғақ өңдеуден аяқтауға дейін

Токарь станогының түрлерін түсіну тек жартылай шешім ғана. Шын мәніндегі сұрақ: біріншіден, білік айналысқан кезде дәл не болады? CNC токарь станогындағы айналдыру операциясы құрғақ өңдеуден бастап аяқтауға дейінгі реттелген операциялар тізбегі арқылы шикізатты соңғы бөлшекке айналдырады — әрбір операция белгілі бір өлшемдік және беттік сапа көрсеткіштерін қамтамасыз ету үшін материалды стратегиялық түрде кесіп алуға бағытталған.

Токарьлық өңдеуді суретшілікпен салыстырыңыз. Сіз бастапқы пішінді орнату үшін грубалық кесулерден бастайсыз, одан кейін біртіндеп жетілдіріп, соңғы пішін шығарылады. Әрбір операцияның өз мақсаты бар, сондықтан әрбір операцияны қашан қолдану керектігін білу – тиімді өндірісті шығындар мен қалдық бөлшектерге кеткен уақыттан ажыратады.

Таза материалдан дайын бөлшекке дейінгі типтік кезең:

1. Торцевание: Детальдың ұшында жазық, перпендикуляр сілтеме бетін орнатады
2. Алғашқы бұранда: Соңғы диаметрге жақындау үшін көлемді материалды тез алып тастайды
3. Қорытынды токарлық өңдеу: Қатаң допускалар мен салыстырмалы тегіс беттермен соңғы өлшемдерді қамтамасыз етеді
4. Терезе кесу: О-сақиналар, серіппелі сақиналар немесе саңылау үшін тар каналдарды жасайды
5. Тіркелу: Бекіту қолданыстары үшін спираль тәрізді өрнектерді кеседі
6. Ішкі цилиндрлік беттерді кеңейту (борошкалау): Ішкі тесіктердің диаметрін кеңейтеді және жетілдіреді
7. Шаққа: Шпиндель осі бойынша бастапқы тесіктерді жасайды
8. Бөлу/Кесу: Дайын бөлшекті сымдық материалдан бөледі

Сыртқы контурлар үшін айналдыру операциялары

Токарьлық өңдеу сыртқы диаметрді кемітуден басталады — бұл CNC токарь станогының мүмкіндігін анықтайтын негізгі операция. Айналдыру кезінде кесу құралы айналатын дайындама бойымен жылжиды және диаметрді біртіндеп кеміту үшін материалды қабықшаға айналдырады.

Қарапайым болып көрінеді ме? Күрделілік параметрлерді таңдауда жатыр. TiRapid-тың айналдыру операциялары бойынша нұсқаулығына сәйкес, әрбір кесуді үш негізгі айнымалы бақылайды: айналу жиілігі, берілу жылдамдығы және кесу тереңдігі. Бұл параметрлер үнемі өзара әсерлеседі — біреуін өзгертсеңіз, беттің жылтыры, құралдың қызмет ету мерзімі мен цикл уақыты өзгереді.

Бұл қатынас қалай жұмыс істейді:

• Айналу жиілігі (айналым/мин): Жоғары жиіліктер беттің жылтырын жақсартады, бірақ көбірек жылу шығарады. Алюминий 3000+ айналым/мин-ға төзімді; титан құралдың зақымдануын болдырмау үшін 150–300 айналым/мин шамасындағы баяу жиіліктерді қажет етеді.
• Берілу жылдамдығы (мм/айналым): Құралдың бір айналымда қаншалықты тез жылжуын анықтайды. Қаптау үшін материалды кесіп алу үшін қатты жылдамдықтар (0,15–0,25 мм/айналым) қолданылады; ал жабдықтау үшін беттің тегістігін қамтамасыз ету үшін 0,03–0,1 мм/айналымға дейін төмендетіледі.
• Кесу тереңдігі: Әрбір өтуде радиалды бағытта қанша материал кесілетінін реттейді. Қаптау кесігінің тереңдігі 2–3 мм-ге жетуі мүмкін; ал жабдықтау өтістері ығысуын азайту үшін 0,5 мм-ден аспауы керек.

CNC токарлық станокта 304 маркалы коррозияға төзімді болатты өңдеу кезінде өнеркәсіптік деректер беттің шаңырауын Ra 1,6 мкм-ден төмен қамтамасыз ету үшін 80–120 м/мин кесу жылдамдығы мен 0,15–0,25 мм/айналым жылдамдығын ұсынады. Қаттырақ материалдар үшін параметрлердің реттелуі қажет — мысалы, титан қорытпаларын өңдеу кезінде кесу жиегін бұзып жіберетін жылу жиналуын болдырмау үшін жылдамдық пен жылдамдықтарды 0,05–0,1 мм/айналым аралығында төмендету керек.

Жұмыс бетінің айналу осіне перпендикуляр етіп өңдеу арқылы жағын өңдеу. Бұл операция ұзындық сілтемесін орнатады және кейінгі операциялар немесе жинақтау үшін жазық бет құрады. Кесу құралы сыртқы диаметрден центрге қарай радиалды бағытта — немесе керісінше — қозғалады, нәтижесінде таза, тік бұрышты жағы пайда болады. 0,01 мм-ге дейінгі жазықтықты қамтамасыз ету үшін құралдың дұрыс геометриясы мен бақыланатын берілу жылдамдығы қажет; әдетте грубалау үшін шамамен 0,1 мм/айналым, ал Ra 0,8 мкм беттік сапасына жету үшін тазарту өтістерінде 0,03 мм/айналымға дейін төмендейді.

Ұзын токарьлық өңдеу қосымша қиындықтар туғызады. Егер жұмыс бетінің ұзындығы диаметрінің үш есесінен асып кетсе, иілу нақты қауп болып табылады. Токарь станогы иілуді компенсациялау үшін артқы бекітпе қолдануы, кесу тереңдігін азайтуы және қолдаусыз бөліктерге әсер ететін кесу күштерін азайтатын стратегиялық құрал траекториясын жоспарлауы қажет.

Борлау мен тісті өңдеу арқылы ішкі өңдеу

Сыртқы профильдер тек жартылай ғана ақпарат береді. Көптеген компоненттер дәл ішкі сипаттамаларды талап етеді — осы жерде ішкі беттерді өңдеу, тесу және тістік жасау операциялары маңызды болып табылады.

Тесу операциясы айналу осі бойынша тесіктерді жасау арқылы ішкі сипаттамаларды қалыптастырады. Бұрғы айналатын өңделетін бұйымға енеді және бастапқы қуысты қалыптастыру үшін материалды кесіп алады. Тәжірибелік деректерге сүйенсек, центрлік бұрғымен орналастыру мен баспалдақты тесу тесіктердің ауытқуын болдырмаған және түзу тесіктерді қамтамасыз еткен. Алюминийді тесу кезіндегі кесу жылдамдығы әдетте 100–120 м/мин, ал берілу шамасы 0,1–0,2 мм/айналым құрайды; үзілісті стружка шығару құралдың сынғанын немесе тесіктің қабырғаларының күйіп кетуін болдырмайды.

Бұрғылау бастаған жерді кеңейту арқылы дәлдікті жетілдіреді. Бұл операцияда бұрғылаудың өзі ғана қол жеткізе алмайтын дәлдікпен бар болған тесіктерді кеңейту үшін бір ұшты бұрғылау саласы қолданылады. Бұрғылаудың тұрақты құрал диаметрінен айырмашылығы, бұрғылау дәл өлшемдерге жету үшін қадамдық реттеулерге мүмкіндік береді. Өңдеу процесінің деректеріне сәйкес, бұрғылау ±0,01 мм ішіндегі дәлдік пен Ra 0,4–0,8 мкм беттің тегістігін қамтамасыз етеді — бұл жағдайда жастықтар отырысы, цилиндрлердің ішкі беті және дәл келетін қосылыстар үшін өте маңызды.

Ұзындығы мен диаметрінің қатынасы 5:1 асатын терең тесіктер үшін латтау өңдеуі ішкі суыту жүйелерімен қадамдық алдын-ала бұрғылау стратегияларын талап етеді. Стружка шығару мен жылу реттеуі дұрыс жүзеге аспаса, бұрғылау осі ауытқиды және дәлдіктер нашарлайды.

Тақырлардың жасалуы — бекіту үшін спираль тәрізді өрнектерді құру, яғни осьтердегі сыртқы тақырлар мен тесіктердегі ішкі тақырлар. Токарьлық CNC станоктары тақырларды жасау үшін бір уақытта айналған шпиндель мен құралдың берілуін синхрондау арқылы орындайды, әдетте G76 немесе G32 кодтары арқылы бағдарламаланады. Бұл процестің бірнеше өтісі қажет: бастапқы кесулер 0,2 мм тереңдікте жасалады, әрбір келесі өтісте тереңдік шамамен 20% азаяды, ал соңғы тазарту өтістері тақыр жағының дәлдігін қамтамасыз етеді.

Стандартты метрикалық тақырлар (мысалы, M10×1,5) кесу циклы бойынша 500–800 айн/мин тұрақты шпиндель айналу жиілігін талап етеді. Айналу жиілігінің өзгеруі «кездейсоқ тістер» ақауын туғызады, бұл тақырлардың өзара қосылуын бұзады. Ішкі тақырлар немесе жіңішке қадамдар үшін TiAlN қаптамалы қатайтылған қоспалы пластинкалар құралдың қызмет ету мерзімін ұзартады және ISO 6g немесе одан да қатаң толеранцияларды сақтайды.

Ойықтау — жұмыс бетіне тар ойықтарды жасау операциясы; бұл О-сақина орындарын, серіппелі сақтандырғыш сақтандыру немесе әйнек құралдары үшін кеңістік қамтамасыз ету үшін маңызды. 1,0–3,0 мм ені бар арнайы ойықтау құралдары материалға радиалды тереңдікке енеді және дәл ойықтарды қалыптастырады. Термоорнық болат пен титан үшін кесу жылдамдығы орташа деңгейде қалады (80–120 м/мин), ал ішкі суыту жүйесі арқылы құралдың қызуын болдырмауға болады. Терең ойықтарды жасау үшін ойық геометриясын бұрмалауға әкелетін құралдың бүгілуін болдырмау үшін бірнеше рет тереңдікке ену қадамдары қажет.

Соңында бөлу (немесе кесу) дайын бөлшекті шыбық қорынан бөліп алады. Бұл операция өзіне тән қауп-қатерлерді қамтиды: дұрыс орындалмаған жағдайда дайын бөлшектер зақымдануы немесе құрал сынуы мүмкін. Ең жақсы практика — кесу жылдамдығын қалыпты итермелеп өңдеу жылдамдығының шамамен 50%-ына дейін төмендету және кесуді аяқтаған кезде пауза мен баяу кері қозғалыс тізбегін бағдарламалау. Жетілген станоктар вибрациясыз бөлу үшін астық шпиндельдің бекіту құрылғысын қолданады, нәтижесінде беттердің тегіс болуы қосымша өңдеуді қажет етпейді.

Әрбір латиндық өңдеу операциясы алдыңғысына негізделеді. Грубингті (алғашқы өңдеуді) шапшаң орындау аяқтау операциясының түзетуі мүмкін емес мәселелер туғызады. Параметрлердің өзара байланысын ескермеу құралдарды шығындауға және біркелкі емес бөлшектерді алуға әкеледі. Бұл реттілікті меңгеру — яғни әрбір операцияның не істейтінін ғана емес, оны қашан және неге қолдану керектігін де түсіну — CNC токарлық станоктың мүмкіндіктерін теориялық сипаттамадан тәжірибелік өндірістік артықшылыққа айналдырады. Операцияларды түсінгеннен кейін келесі маңызды фактор — материалды таңдау: әртүрлі металдар мен полимерлер бұл кесу процестеріне қалай реакция береді және нәтижелерді оптималды ету үшін қандай түзетулер қажет.

Материалды таңдау және өңделуге ыңғайлылық факторлары

Сіз операцияларды меңгердіңіз — енді шпиндельдің бір рет те айналмай тұрып, сіздің сәттілігіңізді анықтайтын сұрақ туындайды: сіз қандай материалды кесесіз? Дұрыс емес таңдау тек өндірісті баяулатпайды. Ол құралдарды жояды, дәлдік шектерін бұзады және пайдалы жұмыстарды қымбатқа түсетін сабақтарға айналдырады.

Металлды токарлау станогында өңдеу үшін материалды таңдау — бұл тек қана қорытпаны қолдану саласымен сәйкестендіру емес. Әрбір материал кесу күштеріне әртүрлі жауап береді, өзіндік стружка түзілуін қамтамасыз етеді және нақты кескіш құралдарын қолдануды талап етеді. Осы әрекеттерді түсіну — сенімді баға беретін цехтар мен ең жақсы нәтиже шығуын үміттенетін цехтарды ажыратады.

Сіз металды токарлау станогын тиімді қолдануды үйренген кезде материал бойынша білім — бұл сіздің негізіңіз болып табылады. Hubs-тың материалды таңдау бойынша нұсқаулығына сәйкес, бұл процесс үш негізгі қадамнан тұрады: талаптарды анықтау (механикалық, жылулық, құны), осы талаптарға сай келетін материалдарды анықтау және өнімділік пен бюджет арасындағы ең тиімді теңдестіруді таңдау.

Материал	Өңдеуге ыңғайлылық бағасы	Типілік қолданулар	Ерекше ескертпелер
Алюминий 6061	Керемет	Жалпы компоненттер, прототиптер, корпуслар	Анодталуы мүмкін; магнитті емес
Алюминий 7075	Жоғары деңгейде	Әуе-ғарыш конструкциялары, жоғары кернеуге төзімді бөлшектер	Болаттай қаттылыққа дейін жылумен өңделеді
Қалтадан жасалған	Орташа	Медициналық, тамақ өңдеу және химиялық жабдықтар	Жұмыс істеу кезінде тез қатаяды; сүйір кескіш құралдарды талап етеді
Коррозияға төзімді болат 303	Жақсы	Жоғары көлемді бекітпе бұрандалары, әуе-ғарыш техникасының бөлшектері	Қосылған күкірт кесуді жақсартады; коррозияға төзімділігі төмендейді
Жұмсақ болат 1018	Жақсы	Құрылғылар, құрал-саймандар, жалпы мақсаттағы компоненттер	Коррозияға ұшырайды; өте жақсы дәнекерлену қабілеті бар
Қоспалы болат 4140	Орташа	Валдар, тісті берілістер, жоғары беріктікті өнеркәсіптік бөлшектер	Жылумен өңделуге келеді; дәнекерлеуге ұсынылмайды
Қорғасынды мыс қорытпасы C36000	Керемет	Қоспалар, қосқыштар, декоративті компоненттер	Оңай өңделетін; өте жақсы беттік жағын қалыптастырады
Титан 5-сынып	Қиын	Әуе-ғарыш, медициналық имплантаттар, теңіз компоненттері	Арнайы құрал-сайманды қажет етеді; төмен жылу өткізгіштігі бар
POM (Delrin)	Керемет	Тісті берілістер, подшипниктер, дәлдікпен жасалған пластмасса бөлшектері	Төмен үйкеліс; өте жақсы өлшемдік тұрақтылығы
PEEK	Жақсы	Медициналық құрылғылар, әуе-ғарыш саласы, жоғары температурада қолданылатын өнімдер	Металдарды алмастыра алады; биологиялық үйлесімді маркалар қолжетімді

Жоғары жылдамдықта өндіріс үшін алюминий мен мыс

Егер жылдамдық пен тиімділік ең маңызды болса, алюминий қорытпалары керекті нәтижені береді. Алюминийді өңдейтін металл токарь станогының айналу жиілігі 3000 айн/мин-ден асады — кейде жоғары жылдамдықты станоктарда 10 000+ айн/мин-ге дейін жетеді. Неге осындай жылдам? Алюминийдің төмен қаттылығы мен өте жақсы жылу өткізгіштігі кесу қырларын бұзбай-ақ интенсивті материал кесуіне мүмкіндік береді.

Xometry-дің материалдарды талдауына сәйкес, алюминий 6061 — ең кең тараған көпмақсатты қорытпа, ол өте жақсы механикалық қасиеттер мен әрі өте жақсы өңделу қабілетін қосарланған түрде ұсынады. Ол оңай дәнекерленеді, бетті қатайту үшін анодтауға жақсы түседі және операторға қиындық туғызбай-ақ нақты допусктерге өңделеді.

Жоғары беріктік керек пе? Алюминий 7075 қорғасын мен магний қосып, кейбір болаттарға жақын серпімділікке қарсы төзімділік қасиетін береді — бірақ алюминий отбасының өңдеуге оңайлығын сақтайды. Бұл қорытпа салмақты азайту маңызды болғандағы әуе-ғарыш қолданыстарында басымдыққа ие. Алайда, оның кемшілігі — материалдың құны жоғары және кесу параметрлерін орындау біраз қиын.

Теңіз ортасында коррозияға төзімділік талап ететін қолданыстар үшін алюминий 5083 теңіз суына қарсы өте жақсы төзімділік көрсетеді және әлі де жоғары өңделуге оңай. Алюминий үшін конфигурацияланған болат токарь станоктарында материалды таза кесетін, ал ығысуға әкелмейтін сүйір, полирленген карбидті кескіштер мен оң тағылым бұрыштарын қолдану керек.

Латунь латунь арасында арнайы орын алады. Латунь C36000 (оңай өңделетін латунь) қол жетімді ең өңделетін материалдардың бірі болып табылады. Оның ерекше үзілетін ұнтақ қасиеттері ұзын, құралға орақшы тартылып кететін ұнтақтар орнына қысқа, оңай шығарылатын ұнтақтар береді. Беттің жабылуы машина құрылғысынан тікелей айна сияқты сапалы нәтиже береді — жиі реттеу операцияларын жоюға мүмкіндік береді.

Неге латунь оңай өңделеді? Қорғасын қосылуы микроскопиялық дефекттерді пайда етеді, олар ұнтақтарды табиғи түрде үзеді. Латуньдің табиғи коррозияға төзімділігі мен тартымды алтын түсімен қосылғанда бұл қасиеттер оны декоративті фурнитура, электрлік қоспалар және көрінісі функциясымен бірге маңызды болатын су құбырының қосалқы бөліктері үшін идеалды материалға айналдырады.

Сауаттылықты талап ететін қиын материалдар

Әрбір материал қию құралдарымен ынтымақтастыққа келмейді. Коррозияға төзімді болаттар, титан қорытпалары және кейбір инженерлік пластиктерге өзгертілген стратегиялар қажет — осындай қиындықтарды түсіну қымбатқа түсетін қателерді болдырмауға көмектеседі.

Темірбетонды болат қарама-қайшылықты көрсетеді: ол өндірісте тұрақты қолданылады, бірақ сақсыз өңдеуге қатты қатты әсер етеді. Оның себебі — жұмыс қаттығуы. Сіз 304 маркалы темірбетонды болатты кескен кезде, беткі қабат деформация әсерінен қатаяды. Егер сіз кесуді тоқтатып, ұзақ уақыт бойы құралды қозғамастан қалдырсаңыз немесе кесуге емес, үйкелуге арналған туплаған құралдарды пайдалансаңыз, онда келесі өңдеулерді жоғалтатын қатты қабықша пайда болады.

Шешімі — тұрақты стружка жүктемесін сақтау, оң геометриялық бұрышы бар сүйір құралдарды пайдалану және құралды кесусіз қозғалтпау болып табылады. Өңдеу бойынша анықтамалық деректерге сәйкес, 303 маркалы темірбетонды болат күкірт қосылуы арқылы өңделгіштігін жақсартады — бұл коррозияға төзімділіктің біраз бөлігінен айырылу, бірақ кесу әрекетінің әлдеқайда жақсаруына әкеледі. Жоғары көлемді өндірісте цикл уақытын қысқарту және құралдың қызмет ету мерзімін ұзарту мақсатында 303 маркасы нақты көрсетіледі.

Аса қолайсыз орталар үшін 316 маркалы ағаштанған болат молибден қосылған, сондықтан химиялық төзімділігі артады, ал 17-4 маркалы тұнба қатайту құрылымдары жылумен өңделгеннен кейін құралдық болаттар деңгейіндегі қаттылыққа ие болады. Әрбір марка параметрлердің реттелуін талап етеді: жылдамдықты төмендету, суытқыш қысымын көтеру және ағаштанған болаттарды өңдеуге арналған арнайы құралдар.

Титан — бұл металлды токарь станоктары үшін ең қиын материал. Оның өте жоғары беріктік-салмақ қатынасы мен биологиялық үйлесімділігі оны аэроғарыш және медициналық қолданыста ауыстыруға болмайтын материалға айналдырады — бірақ осы қасиеттер өңдеу процесін өте қиындатады. Титан жылу өткізгіштігі төмен болғандықтан, жылу энергиясы шаңғының кесу жиегінде шоғырланады да, стружкалар арқылы таратылмайды. Нәтижесінде құралдың тез тозуы, жұмыс істеп тақтауы (work hardening) және құралдың катастрофалық бұзылуы қаупі туындайды.

Сәтті токарьлық өңдеу үшін болат пен титан құймаларын өңдеуге арналған арнайы карбид маркалары, сәйкес қабықшалар, төмендетілген кесу жылдамдығы (алюминий үшін 200 м/мин және одан жоғары болғанда, 50–80 м/мин) және күшті суыту стратегиялары қажет. Кесу аймағына сұйықтықты тікелей жеткізетін жоғары қысымды арқылы-осьтік суыту жүйелері міндетті, ал опциялық емес.

Инженерлік пластмассалар толығымен басқа факторларды қажет етеді. POM (жалпы қолданыстағы атауы — Delrin) өте жақсы өңделеді — Hubs оның пластмассалар ішіндегі ең жоғары өңделгіштігін, өлшемдік тұрақтылығын және төмен су сіңіру қабілетін атап өтеді. PEEK металлдарды алмастыруға қабілетті, химиялық төзімділігі мен жоғары температурада жұмыс істеу қабілеті бар, бірақ оның қымбаттығы қалдықтарды азайту үшін дәл бағдарламалауды талап етеді.

Пластмассалар қызуға төзімділігін бақылауды талап етеді, себебі олар қыздырғанда шашырамайды, ал балқиды. Төтепті құралдар, сәйкес жылдамдықтар және кейде сұйық суытқыш емес, ауамен суыту пластикалық қабыршақтардың пайда болуын болдырмауға және таза бетті алуға көмектеседі.

Реттелетін салалардағы материалдың сертификатталуы

Дұрыс қорытпаларды таңдау — реттелетін салалардағы теңдеудің тек бір бөлігі ғана. Аэроғарыш, медициналық және автокөлік қолданыстары материалдардың ізденілетін құжаттамасын талап етеді — әрбір компонентке қандай қорытпа қолданылғанын нақты дәлелдеу.

Материалдың сертификаттары (жиі «цехтық сынақ есептері» немесе MTR деп аталады) химиялық құрамын, механикалық қасиеттерін және термиялық өңдеу шарттарын растайды. Аэроғарыш қолданыстары үшін материалдар әдетте AMS (Аэроғарыш материалдарының стандарттары) талаптарына сай келуі тиіс. Медициналық құралдар үшін FDA-ға сәйкес биожағымдылық сынақтары мен имплантацияланатын материалдар үшін ISO 10993 сертификаты қажет болуы мүмкін.

Реттелетін компоненттерді металлдан өңдеу үшін токарь станогын бағалаған кезде, құжаттамалы және құжаттамасыз қорытпалардың араласуын болдырмау үшін тағам берушіңіздің материалдарды бөлу тәжірибелерін сақтауын растаңыз. Бір ғана құжаттамасыз бөлшек құжаттамалы партияға араласып кетуі бүкіл өндірістік циклды жарамсыз етеді — бұл қымбатқа түсетін сабақ, ал дұрыс құжаттама оның алдын алады.

Материалды таңдау, құрал-саймандардың стратегиясы және қол жетімді нәтижелер арасындағы байланысты аса маңызды етіп айтуға болмайды. Әрбір таңдау өндіріс процесінде тізбектеліп әсер етеді: материал құрал-саймандарды таңдауға әсер етеді, құрал-саймандар параметрлердің шектеріне әсер етеді, параметрлер дәлдік мүмкіндігі мен беттің жағына әсер етеді. Бұл өзара байланыстарды түсіну металдан жасалған токарь станогындағы өңдеуді сынақ-қателерге негізделген болжамнан болжанатын, қайталанатын өндіріске айналдырады. Материалдар түсінілген соң, келесі маңызды қарастырылатын мәселе — қолданылуыңызға қандай дәлдік пен сапа стандарттары қажет екендігін нақты көрсету болып табылады — сонымен қатар осы сипаттамалар өндіріс күрделілігі мен құнына қалай әсер етеді.

Дәлдік стандарттары мен сапа бағдарламалары

Сіз дұрыс материалды таңдадыңыз және операцияларды түсінесіз — бірақ жобалар сәтті немесе сәтсіз болатын орын осы: қызмет етуге сай, бірақ шығындарды арттырмайтын дәлме-дәлдік шектерін көрсету. Тым қатаң шектерді талап етсеңіз, шамалы жақсарту үшін экспоненциалды түрде көп төлейсіз. Ал шектерді тым бос көрсетсеңіз, бөлшектер дұрыс орналаспайды немесе дұрыс қызмет етпейді.

Дәлме-дәл CNC токарь станогының мүмкіндіктерін түсіну сізге талаптарды тиімді түрде жеткізуге көмектеседі. Токарь станогының сызбасын қарағанда, әрбір қозғалыс осінің ауытқуға әкелуі мүмкін екенін байқайсыз. Мәселе ауытқудың болуында емес — ол ауытқу сіздің қолданысыңыз үшін қабылданатын шектер ішінде қалатындығында.

Ecoreprap-тың дәлме-дәлдік талдауына сәйкес, CNC өңдеу дәлме-дәлдігі — бөлшектерді шығарған кезде рұқсат етілетін өлшемдегі ауытқу диапазоны. Жобалаушы анықтаған жоғарғы және төменгі шектер ішіндегі кез келген өлшем қабылданатын деп есептеледі. Қиындық осы шектерді дұрыс көрсетуде жатыр.

Допус санаты	Тән ауқым (метрикалық өлшем бірліктері)	Тән ауқым (империялық өлшем бірліктері)	Қолданбалар	Шығын әсері
Стандартты/жалпы	±0.1 мм	±0,004 дюйм	Соңғы әсер етпейтін сипаттамалар, қорғаныс қабықтары, кронштейндер	Негізгі (1×)
Дәлдік	±0,05 мм	±0,002 дюйм	Бір-бірімен қосылатын беттер, жұмыс істейтін бұрандалар, қызметтік сипаттамалар	1.3–1.5×
Жоғары дәлдік	±0,025 мм	±0,001 дюйм	Әуе-ғарыш компоненттері, медициналық құрылғылар, маңызды жинақтар	2–3×
Үлкен дәлдік	±0,01 мм немесе тағы да нақтырақ	±0,0005 дюйм немесе тағы да нақтырақ	Оптикалық жүйелер, өлшеу құрылғыларының компоненттері, калибрлеу жабдығы	3–5 есе немесе одан да жоғары

Дәлсіздік дәрежелері кездейсоқ емес — олар сіздің жобаңызға нақты әсер ететін нақты өндірістік мүмкіндіктерді білдіреді. Бұған

Сіз қандай допуск көрсетуіңіз керек? Жауап толығымен функцияға байланысты — дәлдікті ұнатуға емес. Саладағы допуск стандарттарына сәйкес, типтік CNC токарь станоктары қалыпты өндірістік жағдайларда ±0,1 мм (шамамен ±0,004 дюйм) дәлдікке ие болады. Бұл базалық деңгей көптеген соңғы әсер етпейтін өлшемдерді экономикалық түрде қамтиды.

Сипаттамалар басқа компоненттермен бір-бірімен қосылуы керек болған кезде, дәлдік талаптары қатаңдайды. Пішіні берілген орынға енгізілетін ось үшін анықталған саңылау қажет — көп болса, ол тербеледі; аз болса, жинақтау мүмкін болмайды. ISO 286-1 сияқты жиынтықтардың H7/g6 класы дәл осы қатынасты анықтайды және айналып тұратын жинақтар үшін идеалды аз саңылауларды қамтамасыз етеді.

Мына жерде әдетте өндірістік токарь станогында әртүрлі операциялардың орындалуы көрсетілген:

• Жалпы токарьлау: стандартты жабдықтар мен процестерді қолданғанда ±0,005 дюйм (±0,127 мм) дәлдікке қол жеткізуге болады
• Дәл токарьлау: оптималды параметрлер мен сапалы құралдар қолданылғанда ±0,001 дюйм (±0,025 мм) дәлдікке қол жеткізуге болады
• Ішкі бұрғылау операциялары: дәл ішкі бұрғылау құралдары мен бақыланатын жағдайларда ±0,0005 дюйм (±0,0127 мм) дәлдікке қол жеткізуге болады
• Тіркелу: Жалпы мақсаттар үшін 2A/2B сыныбындағы отыру; дәлдікті талап ететін қолданыстар үшін 3A/3B сыныбындағы отыру

Беттің тегістігінің сипаттамалары Ra (орташа тегістік) мәндерін пайдаланады, олар микрометр немесе микродюйммен өлшенеді. Hubs-тың беттің тегістігі бойынша нұсқаулығына сәйкес, стандартты өңделген беттің Ra мәні 3,2 мкм (125 мкдюйм) құрайды. Тегістік қиығын өңдеу бұл көрсеткішті 1,6, 0,8 немесе 0,4 мкм (63, 32 немесе 16 мкдюйм) дейін төмендетеді — әрбір нақтырақ сипаттама өңдеу операцияларының санын және құнын арттырады.

Материалдың қасиеттері жетуге болатын дәлдік шектеріне маңызды әсер етеді. Алюминийдің жылу өткізгіштігі мен өлшемдік тұрақтылығы оның айтарлықтай төмен дәлдік шектерін қол жеткізуін жеңілдетеді, ал екінші жағынан, шойын болатының қатаяюы мен жылу сақтау қабілеті осындай дәлдікті қамтамасыз етуге кедергі келтіреді. Пластикалық материалдар ең үлкен қиындықты туғызады — серпімді қайтару әсері мен жылулық ұлғаю нәтижесінде ±0,1 мм дәлдік шегін қамтамасыз ету әдетте базалық көрсеткіш емес, қол жеткізілетін жетістік болып табылады.

Дәлдік шектерінің жиналуын көрнекі түрде көрсету үшін токарь станогының осьтік сызбасын қарастырыңыз. Әрбір қозғалыс осі (диаметр үшін X, ұзындық үшін Z) өзінің орналасу дәлдігіне үлес қосады. Егер бірнеше өлшемге тәуелді сипаттамалар берілсе, онда дәлдік шектері қосылады — сондықтан соңғы дәлдікті қамтамасыз ету үшін базалық нүктелерді таңдау мен өлшемдерді белгілеу стратегиясы өте маңызды.

Тұрақтылықты қамтамасыз ететін сапа тексеру әдістері

Дәлдік шектерін көрсету — оларды тексермейінше ешқандай мағынаға ие емес. Өндірушілер бұйымдардың нақты талаптарға сай келетінін қалай растайды? Бұған жауап — процестің ішінде өлшеу, статистикалық бақылау және соңғы тексеруді қамтитын көп деңгейлі сапа жүйелерінің ықпалымен беріледі.

Өңдеу процесінің өзінде өлшеу ақауларды олар шағын бұйымдарға айналмас бұрын анықтайды. Қазіргі заманғы CNC токарь станоктары өңдеу циклы кезінде маңызды сипаттамаларды өлшейтін түйсік зондтарын қосады. Өлшемдер шекті мәндерге жақындасқан кезде, басқару құрылғысы автоматты түрде түзетулерді қолданады — бұл ұзақ мерзімді өндіріс сериялары бойынша дәлдікті сақтайды.

Статистикалық процессті бақылау (SPC) өлшеу деректерін іс-әрекетке асыруға болатын ақпаратқа айналдырады. Әрбір бұйымды тексеру орнына SPC ақаулардың пайда болуына әкелетін бағыттарды анықтау үшін үлгілердің өлшеулерін бақылайды. Согласно сапа кепілдігі стандарттары , сапасы бойынша маңызды (CTQ) өлшемдер бойынша ұзақ мерзімді тұрақтылыққа ұмтылатын өндірушілер Cpk көрсеткіштерін ≥ 1,67 деңгейіне дейін қамтамасыз етуге тырысады. Бұл статистикалық көрсеткіш бұйымдардың техникалық талаптарға сәйкес келуін ғана емес, сонымен қатар процестің тұрақты түрде осы талаптарға сай қалу қабілетін де растайды.

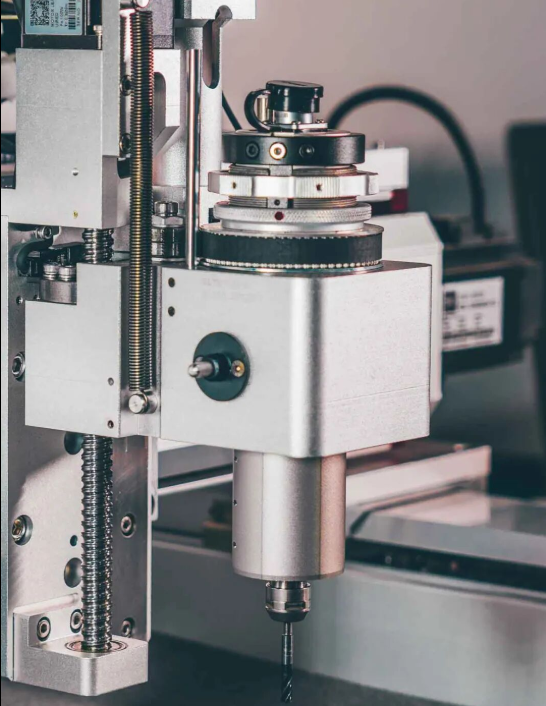

Соңғы растау үшін координаталық өлшеу машиналары (CMM) «алтын стандарт» болып табылады. Бұл компьютермен басқарылатын жүйелер бөлшектерді үш өлшемде зерттейді және нақты геометрияны микрондық дәлдікпен CAD-модельдерімен салыстырады. CMM-бақылауы Бірінші Әріптік Бақылау (FAI) есептерін растайды және тұтынушының сапа талаптары бойынша құжатталған дәлелдерді қамтамасыз етеді.

Сертификаттау талаптары реттелетін салалар үшін тағы бір қабат қосады:

• ISO 9001: Жалпы сапа басқару жүйесі сертификаты
• IATF 16949: PPAP құжаттамасы мен процестің қабілеттілігін зерттеу сияқты автокөлікке арналған нақты талаптар
• AS9100: Кеңістіктегі ізденіс пен процестің бақылауын күшейтілген авиациялық сапа стандарттары
• ISO 13485: Қауіптерді басқаруды интеграциялаған медициналық құрылғылардың сапа жүйелері

Допуск пен құн арасындағы байланыс экспоненциалды қисықтың түрінде болады — сызықтық емес. Құн талдау деректеріне сәйкес, допусты ±0,1 мм-ден ±0,05 мм-ге дейін тарылту құнды 30–50% арттыруы мүмкін. Оны әрі қарай ±0,025 мм-ге дейін тарылту бағаны екі есе немесе одан да көп арттыруы мүмкін. ±0,01 мм диапазонындағы допустар базалық деңгейден 3–5 есе қымбатқа түседі — бұл арнайы станоктар мен токарь жабдықтарын, бақыланатын орталарды және кеңістікті тексеру протоколдарын қажет етеді.

Жеткізу мерзімдері де сәйкесінше ұзарады. Жоғары дәлдіктегі CNC токарь жұмыстары баяу кесу жылдамдығын, қосымша өлшеу циклдарын және ауыстыруға арналған бөлшектерді қажет ететін жоғары қабылданбау көрсеткіштерін талап етеді. Стандартты допустармен екі аптаға бағаланған жұмыс, қосымша технологиялық бақылауларды іске қосатын тар допустар кезінде төрт немесе алты аптаға созылуы мүмкін.

Ең тиімді тәсіл — тек маңызды қосылатын беттерге тар допустарды қолдану, ал функционалды емес аймақтарға стандартты допустарды пайдалану. Бұл қызмет ету қабілетін оптималды етіп, өндіріс құны мен жеткізу мерзімдерін азайтады.

CNC машинасының мүмкіндіктері мен талаптарын түсіну сізге дұрыс техникалық талаптарды анықтауға көмектеседі. Өндірістік серіктесіңізден олардың жабдықтарының орналасу дәлдігі, ұқсас бөлшектер бойынша типтік Cpk мәндері және бақылау мүмкіндіктері туралы сұраңыз. Бұл сұхбат сіздің дәлдік талаптарыңыздың олардың дәлелденген мүмкіндіктерімен сәйкес келетінін немесе талаптардың немесе тағайындалған жеткізушінің өзгертуі қажет етілетінін көрсетеді. Дәлдік стандарттары анықталғаннан кейін келесі қарастырылатын мәселе — осы мүмкіндіктерді талап ететін нақты қандай салалар мен CNC токарь станогының дәлдігінен пайда болатын нақты бөлшектерді түсіну.

Салалық қолданыстар және бөлшек мысалдары

Сіз CNC токарь станогының не істей алатынын көрдіңіз — енді шын мәніндегі сұрақ: бұл технология қай жерде нақты айтарлықтай әсер етеді? Токарь жабдықтарының әртүрлі салаларда қолданылуын түсіну сізге өзіңіздің нақты қолданысыңыздың осы мүмкіндіктермен сәйкес келетінін анықтауға көмектеседі.

Әрбір салада CNC токарь станогын қолдануға әртүрлі талаптар қойылады. Автомобиль өнеркәсібі көлемді өндіруді және қайталанушылықты басымдыққа алады. Аэроғарыш өнеркәсібі экзотикалық материалдар мен нөлдік ақаулық сапасын талап етеді. Медициналық құрылғылар биосовместимділікті және микрон деңгейіндегі дәлдікті талап етеді. Электроника миллиондаған бөлшектер бойынша тұрақтылықпен миниатюризацияны қажет етеді.

Осы қатаң орталардың әрқайсысында токарь станогы қандай мақсатта қолданылатынын және неге өндірушілер альтернативті процестердің орнына CNC иілуін таңдайды, қарастырайық.

Көлемді өндіруді және дәлдікті талап ететін автомобиль компоненттері

Сіз өзіңіздің автомобильіңізді іске қосқан кезде, ондаған CNC арқылы иілген компоненттер біріктіріліп, үзіліссіз жұмыс істейді. Автомобиль өнеркәсібі CNC токарь станогының қуатын пайдаланудың ең ірі тұтынушыларының бірі болып табылады — және бұл толық негізделген. Жоғары көлемді өндіру мен қатаң допустимдік шектері автоматтандырылған токарь технологиясы үшін идеалды үйлесімділік құрады.

Сәйкес Ертеңгі өндірістің талдауы cNC-пен айналдыру арқылы өте тар шектеулерге қол жеткізуге болады, жиі ±0,01 мм-ге дейін. Бұл дәлдік миллиондаған автокөліктерде бір-біріне үздіксіз келетін автомобиль компоненттері үшін өте маңызды.

Автомобиль клиенттеріне қызмет көрсететін станоктағы токарь станогынан қандай нақты бөлшектер алынады?

• Қозғалтқыш компоненттері: Ерекше дәлдікті талап ететін поршеньдер, иінді біліктер, камертон біліктер және цилиндр басы, олар өте күшті жылулық және механикалық кернеулерге төзуге тиіс
• Трансмиссия бөлшектері: Қате жұмыс істемеуі мен ерте тозуынсыз қуаттың сауықтырылуы үшін маңызды дәлдікпен өңделген тісті берілістер, біліктер және қосылымдар
• Соққыға төзімділік жүйесі: Дұрыс орналасуы мен тұрақтылығы үшін дәл өңдеуді талап ететін амортизатор компоненттері мен стойкалардың отырғызу орындары
• Тежеу жүйесінің компоненттері: Қауіпсіздік үшін маңызды дискілер, дөңгелек бұрандалары және калипер отырғызу орындары — жоғары кернеуге төзуге қаттылық пен дәлдікті талап етеді
• Басқару механизмдері: Жүргізушінің қауіпсіздігін қамтамасыз ету үшін тар шектеулерде жасалған бұрандалы таяқшалар, шарлы бірікпелер және басқару біліктері
• Шығару жүйесінің бөлшектері: Зиянды заттардың шығуын бақылау үшін дәл отырғызу талап ететін фланцтар, глушитель компоненттері және қосылу бірікпелері

Автокөлік өндірушілер бұл компоненттер үшін CNC-тің айналу әдісін неге қолданады? Жауап бірнеше факторды қамтиды. Біріншіден, тұрақтылық пен қайталанғыштық — заманауи CNC-тің айналу станоктары мыңдаған немесе миллиондаған өндірістік циклдар бойынша бірдей бөлшектерді шығарады. Осының өзі сапа стандарттарын сериялық автокөлік компоненттерін өндіру кезінде сақтау үшін өте маңызды.

Екіншіден, автокөлік өндірісінің көлемінде жылдамдық өте маңызды. Көп осьті айналу орталықтары бір мезгілде әртүрлі операцияларды орындайды — бір қондырғыда айналдыру, тесу және тістік жасау, бұл цикл уақытын оптималдандырады және тікелей шығын тиімділігіне әсер етеді.

Үшіншіден, автомобильдік жабдықтаушы тізбегіндегі ізденістілік талаптары құжатталған процестерді талап етеді. Мұндағы CNC итермелейтін станоктың мүмкіндігі дегеніміз не? Бұл әрбір параметрді тіркеу, әрбір бөлшекті бақылау және IATF 16949 сертификаттауы талап ететін процестік құжаттаманы ұсыну қабілеті. Құжатталған бағдарламалар бойынша жұмыс істейтін автоматтандырылған токарь станогы аудиторлар күтетін дәлелдемелер тізбегін береді.

Сертификаттау маңызды болатын әуе-ғарыш қолданыстары

Егер автомобиль өндірісі көлемді талап етсе, онда әуе-ғарыш саласы — жетілдікті талап етеді. 35 000 фут биіктікте бір-ақ ақаулы компонент апаттық салдарға әкелуі мүмкін. Бұл сала CNC токарь станоктарының технологиясын шектеріне дейін қысады — экзотикалық материалдар, шекті дәлдіктер және қателікке орын қалдырмайтын сертификаттау талаптары.

LG Metal Works-тың әуе-ғарыш саласы бойынша талдауына сәйкес, турбина пышақтары, қозғалтқыш компоненттері және конструкциялық кронштейндер сияқты бөлшектердің дәлдігі ±0,0005 дюймға дейін қатаң болуы талап етіледі. Көп осьті CNC фрезерлеу станоктары мен токарь станоктары қиын өңделетін қорытпаларда да осы дәлдіктерді тұрақты түрде қамтамасыз ету үшін калибрленуі тиіс.

Әуе-ғарыш саласына арналған материалдар өзіндік қиындықтар туғызады:

• Титан құймалары: Ерекше беріктік-салмақ қатынасы бар, бірақ жылу өткізгіштігі төмен болғандықтан арнайы құрал-жабдықтар мен кесу жылдамдығын төмендету қажет
• Инконель және никельді суперқорытпалар: Турбина қолданыстары үшін жылуға төзімділік, бірақ құралдың өте күшті тозу сипаттамасы
• Әуе-ғарыш саласына арналған алюминий: 7075-T6 және оған ұқсас қорытпалар — титан нұсқаларына қарағанда жоғары беріктік пен жақсы өңделу қасиеттерін ұсынады
• Қарым-қатынас баспанның сорттары: Гидравликалық компоненттер мен конструкциялық қолданыстар үшін коррозияға төзімділік

Әрбір материал өзіндік жылулық ұлғаю, қаттылық және стружка түзу сипаттамаларына ие — бұл құралдың қозғалыс траекториясын оптимизациялауды және маман оператордың бақылауын қажет етеді. Токарь станоктары әуе-ғарыш саласында жерге қону жабдығының компоненттері, актюатор корпусы, бекітпе бұрандалары және гидравликалық клапан корпусы сияқты жерде қолданылады, мұндағы ақаулыққа рұқсат етілмейді.

Сертификаттау тағы бір күрделілік деңгейін қосады. AS9100 талаптары материалдар мен өндірістік процестер бойынша толық ізденіс қабілетін талап етеді. Бірінші үлгі тексеру есептері бастапқы өндірістің дәл сипаттамаларға сәйкес келетінін растайды. Статистикалық өндірістік бақылау үздіксіз қабілеттілікті көрсетеді. Аэроғарыштық қолданыста CNC өңдеу серіктесіңіздің сапа жүйесі олардың жабдықтар тізіміндей маңызды.

Микрондар маңызды болатын медициналық құрылғылар бөлшектері

Ондаған жылдар бойы науқас денесінде қалатын титаннан жасалған сүйек шегесін немесе өмір құтқарушы операция кезінде қатесіз жұмыс істеуі тиіс хирургиялық құралды елестетіңіз. Медициналық құрылғыларды өндіру, мүмкін, CNC токарь станогының дәлдігінің ең қатаң қолданысы болып табылады — мұнда микрондармен өлшенетін дәлдік науқастардың нәтижелеріне тікелей әсер етеді.

Дәлдікпен өңдеу мамандарына сүйенсек, хирургиялық құралдар мен имплантат компоненттері медициналық қолданысқа арналған биологиялық үйлесімді материалдармен қоса хирургиялық дәлдікті талап етеді.

Медициналық қолданыста жиі өңделетін биологиялық үйлесімді материалдарға мыналар жатады:

• Титан және титан қорытпалары: Импланттар үшін өте жақсы биологиялық үйлесімділік, дене сұйықтықтарында коррозияға төзімділік
• 316L пасшыданбайтын болат: Хирургиялық құралдар, уақытша импланттар, медициналық құрылғылар
• Кобальт-хром қорытпалары: Буындарды алмастыру және жоғары тозуға ұшырайтын қолданыстар
• PEEK полимерлері: Рентгенге өтімділігі маңызды болатын омыртқа импланттары мен тіс компоненттері
• Медициналық полиэфирлер: Стерильдеуге үйлесімділігі қажетті біржолай қолданылатын құрылғылар, корпустар және компоненттер

Неге медициналық CNC иілуі ерекше қиындық туғызады? Материалдық қиындықтардан басқа, беттің жылтырлығы талаптары жиі Ra мәндерін 0,4 мкм-ден төмен көрсетеді — яғни бактериялардың адгезиясын және ұлпа қоздыруын азайтатын айна сияқты жылтыр бет. Бұл нәтижелерді қол жеткізу үшін оптималды кесу параметрлері, арнайы құрал-жабдықтар және жиі қосымша полировка операциялары қажет.

Таза бөлме стандарттары мен құрамын сақтау талаптары жалпы машина цехының токарьлық операцияларымен ешқашан кездеспейтін күрделілік қосады. Өндірушілер стерильді орау және кейінгі өңдеу стандарттарын орындау үшін тұтынушылармен бірге жұмыс істейді, қажет болған жағдайда таза бөлмелерге сәйкес жұмыс процестерін интеграциялайды. ISO 13485 сертификаты медициналық құралдарды шығаруға арналған сапа басқару жүйелерін растайды.

Кішірейтілген электроника өндірісі

Сіздің смартфондағы коннектор. Сезімтал сенсорларды қорғайтын дәлдік корпусы. Микродвигательдердегі миниатюрлі валдар. Электроника өндірісі CNC токарьлық станоктарының мүмкіндіктерін ондаған жыл бұрын мүмкін деп елестетуге болмайтын масштабта талап етеді.

Сәйкес Konnra-ның дәлдік өңдеуін талдау электроникалық коннекторлар жүйенің ішіндегі әртүрлі компоненттер арасындағы үзіліссіз байланысты қамтамасыз етуге негізгі үлес қосады. Жоғары сапалы, сенімді коннекторларды жасау процесі күрделі дизайн, дәлдік өңдеу және алдыңғы қатарлы өндіріс технологияларын қажет етеді.

CNC-токарь станоктарында жиі өндірілетін электрондық компоненттерге мыналар жатады:

• Контакттық тістер мен контакттар: Сенімді электрлік қосылу үшін дәл өлшемдер талап ететін дәлдетілген терминалдар
• Миниатюралық корпуслар: Инженерлік пластмассалардан немесе алюминийден өңделген қорғаныс қабықтары
• Сенсорлық компоненттер: Қысым сенсорлары, орын сенсорлары және өлшеу құрылғылары үшін дәлдікпен өңделген бөлшектер
• Қозғалтқыштардың біліктері: Тұтыну электроникасы мен медициналық құрылғылардағы миниатюралық қозғалтқыштар үшін микробіліктер
• RF-коннекторлар: Сигналдың бүтіндігін қамтамасыз ету үшін дәл геометриялық параметрлерді талап ететін жоғары жиілікті компоненттер

Коннекторларды өндіруде CNC өңдеу технологиясы басымдыққа ие болады, себебі ол жоғары дәлдіктегі бөлшектерді шекті ауытқулармен өндіреді, сондықтан әрбір компонент дизайндық талаптарға сай келеді. Миллиондаған бірдей бөлшек өндіретін коннектор өндірушілер үшін компьютерлік басқарылатын өңдеудің тұрақтылығы әрбір шығыс, әрбір контакт және әрбір терминал бірдей жұмыс істеуін қамтамасыз етеді.

Электроника қолданыстары үшін материалды таңдау электрлік қасиеттер мен өңделуге қабілеттілікті бірдей маңызды етеді. Мыс пен қалайы қорытпалары жоғары өткізгіштік пен жақсы өңделуге қабілеттілік қасиеттерін ұсынады. Алюминий қорытпалары жылу басқаруына жақсы ықпал ететін жеңіл корпус ұсынады. POM және PEEK сияқты инженерлік полимерлер электрлік изоляцияны механикалық тұрақтылықпен ұштастырады.

Электрондық компоненттерге қойылатын сынақ талаптары олардың дәлдік талаптарына сәйкес келеді. Электрлік сынақтар өткізгіштікті, кедергіні және кернеу төмендеуін нормалар шегінде ұстайды. Механикалық сынақтар қосқыштардың вибрацияға, созылуға және қысуға төзімділігін растайды — бұл әсіресе автомобильдік немесе өнеркәсіптік қолданыста, компоненттердің надежділігін қиын жағдайлар қатты тексеретін жағдайда ерекше маңызды.

Сіздің қолданысыңызды CNC токарь станогының мүмкіндіктеріне сәйкестендіру

Сіздің жобаңыз CNC токарь станогының күшті жақтарына сәйкес келе ме? Осы сұрақтарға назар аударыңыз:

• Сіздің бөлшегіңізде айналу симметриясы бар ма — цилиндрлік, конустық немесе тісті элементтер?
• Сіз жүздеген, мыңдаған немесе миллиондаған бөлшек бойынша тұрақты сапа қажет пе?
• Сіздің маңызды өлшемдеріңіз бойынша допуск ±0,1 мм-ден тарырақ па?
• Сіздің қолданысыңызда құжатталған ізденіс пен сертификатталған процестер қажет пе?
• Бөлшектер жоғары кернеу, экстремалды температура немесе коррозиялық жағдайлар сияқты қиын ортада жұмыс істей ме?

Егер сіз осы сұрақтардың бірнешеуіне «ия» деп жауап берсеңіз, CNC токарь станогында өңдеу сіздің ең тиімді өндірістік әдісіңіз болуы мүмкін. Бұл технология дәл осы талаптарды — дәлдікті, қайталанғыштықты, құжаттаманы және материалдық қабілеттілікті — біріктірілген процессте бір уақытта қанағаттандыруға арналған.

Саладағы қолданыстарды түсіну күтілетін нәтижелерді анықтауға көмектеседі. Автомобиль зауыттары цикл уақыты мен көлемді оптимизациялауға бағытталған. Аэроғарыш саласының мамандары экзотикалық материалдар бойынша мамандық пен сертификаттау инфрақұрылымына инвестициялайды. Медициналық өндірушілер таза бөлме қабілеті мен биологиялық үйлесімділік туралы білімді басымдық ретінде қарастырады. Электроника өндірушілері миниатюризация мен жоғары көлемді тұрақтылықта өте жақсы көрсеткішке ие.

Қолданыстар түсінілгеннен кейін келесі маңызды қарастырылатын мәселе — практикалық: сіздің жобаңыз шынында қанша тұрады және осы инвестицияның құнын қандай факторлар анықтайды?

Құн факторлары мен бюджетке қойылатын талаптар

Бұл сұрақты барлығы қояды, бірақ аз ғана нұсқаушылар түсінікті жауап береді: сіздің CNC токарь станогы бойынша жобаңыз шынымен қанша тұрады? Бекітілген бағалы заттардан айырмашылығы, өңделген бөлшектердің құны көптеген факторлардың күрделі өзара әсерлесуіне байланысты болады — осы факторларды түсіну сізге бақылау құқығын береді.

Сіз токарь станогы бойынша бастаушы болсаңыз да немесе тараптар арасындағы қатынастарды оптимизациялауға бағытталған сатып алу маманы болсаңыз да, құн туралы білім келісімшарттарды өзгертеді. GD-Prototyping компаниясының құн талдауына сәйкес, өндіріс сериясының жалпы құны мына формуламен өрнектеледі:

Жалпы құны = Материал құны + (Өңдеу уақыты × Машина ставкасы) + Дайындық құны + Жабдықтау құны

Содан кейін бір бөлшектің құны — бұл Жалпы құнды сериядағы бөлшек санына бөлгенде шығатын мән. Қарапайым формула — бірақ әрбір айнымалының астында тікелей сіздің пайданыңызға әсер ететін көптеген күрделі қабаттар жасырылған.

CNC токарь станогы жобаларындағы негізгі құн қозғаушылары

Сіздің баға ұсынысыңыз $5 немесе $50 болуын не анықтайды? Енді ең маңызды факторларды қарастырайық.

Материалдардың құны негізін құрайды. Xometry-дің бағалық талдауына сәйкес, металдар басқа материалдарға қарағанда әдетте қымбат болады; бағалар олардың қолжетімділігіне, қажетті қасиеттеріне және жалпы өндіріс шығындарына байланысты анықталады. Алюминий қорытпалары әлі де қолайлы құнымен ерекшеленеді, ал титан мен жоғары өнімділікті қорытпалар килограмына он есе қымбат болуы мүмкін.

Бірақ шикізаттың бағасы тек қана бір бөлігін ғана көрсетеді. Өңдеуге қабілеттілік — яғни материалдың қаншалықты оңай кесілетіні — соңғы құнына әсер етеді. Кейде өңдеуге қиын материал «арзан» болса да, соңғы бөлшектің құнын көтеруі мүмкін. Мысалы, ерітіндіге төзімді болат килограмына жоғары сортты алюминийге қарағанда арзан болуы мүмкін, бірақ оның қаттылығы төмен кесу жылдамдығын талап етеді және құралдың тез тозуына әкеледі, нәтижесінде жалпы өңдеу уақыты ұзарады.

Фрезерлеу уақыты әдетте ең үлкен шығын компонентін құрайды. Бұл екі элементке бөлінеді:

• Орнату уақыты: Кесуді бастамас бұрын CAM бағдарламалауы, қысқыштарды жасау және станокты дайындауға кететін бір реттік инвестиция
• Цикл уақыты: Әрбір жеке бөлшекті өңдеуге кететін минуттар саны (өндіріс басталғаннан кейін)

Құнын есептеу деректеріне сәйкес, жазық жақтары мен бірнеше тесігі бар қарапайым, призматикалық бөлшек өте тез өңделеді. Күрделі, органикалық қисықтары, ішкі ойыстары және контурлы беттері бар бөлшек әлдеқайда көп уақытты қажет етеді — сонымен қатар мұндай пішіндер жиі көп осьті өңдеуді, яғни көптеген кішігірім, дәл қозғалыстарды қажет етеді.

Төзімділік Сипаттамалары экспоненциалды құн көтерілуіне әкеледі. Сол дереккөзге сәйкес, тарырақ шектеулерді қамтамасыз ету үшін станок баяулауға және ұқыптырақ жұмыс істеуге мәжбүр болады; сонымен қатар соңғы өлшемге жақындау үшін бірнеше қайта өңдеу өтістері қажет болуы мүмкін. Сондай-ақ, токарь бөлшекті дәл өлшеу құралдарымен өлшеу үшін жиірек тоқтап тұруы керек.

Сәйкес MakerVerse-тің құны бойынша нұсқаулығы , тым тар шектеулердің қосымша шығындарына мыналар жатады:

• Негізгі өңдеуден кейінгі қосымша операциялар — мысалы, әйнек немесе полировкалау
• Жоғары дәлдік талаптары мен жиірек техникалық қызмет көрсету қажеттілігінен туындайтын жоғары құрал-сайман шығындары
• Ұзағырақ жұмыс циклдары
• Жоғары қалдық және қайта өңдеу шығындары
• Көбірек білікті және жоғары дәрежелі дайындалған жұмысшыларға деген қажеттілік
• Дәлдік жабдықтарына көбірек көлемді инвестициялар

Көлемі жабдықтың амортизациясы арқылы бір бұйымға келетін бағаны тұрақты түрде өзгертеді. Xometry деректеріне сәйкес, 1000 дана өндіріс көлемі үшін бір бұйымға келетін құны жеке тұрған бұйымның құнынан шамамен 88% аз. Неге? CAD сызбасы, CAM дайындығы және станоктың баптауы барлық өндірілетін бұйымдар үшін бір рет ғана орындалады.

Екінші операциялар бұл қосымша шығындар бастапқы механикалық өңдеудің шығындарынан кейде асып түсуі мүмкін. Жылумен өңдеу, беттің жалпы өңделуі, металл көмегімен қаптау, бояу, тегістеу және бақылау — барлығы соңғы бағаға әсер етеді. Өндіріс мамандарының айтуынша, бұл процестер негізгі өндіріс шығындарынан көп болуы мүмкін — сондықтан оларды дизайн кезеңінде міндетті түрде ескеру қажет.

Бюджетіңізге әсер ететін конструкциялық шешімдер

Мұнда инженерлер мен дизайнерлер нағыз қуатқа ие болады: өңдеу басталмас бұрын жасалған дизайн шешімдері кейінгі кез келген келісім-шарттан гөрі құнын анықтайды. Сала талдауына сәйкес, бөлшек дизайні мен геометриясы CNC өңдеу құнына маңызды әсер етеді — бұл ереже бойынша бөлшек неғұрлым күрделі болса, оны өндіру соғұрлым қымбатқа түседі.

Құнын мәжбүрлеп арттыратын нақты сипаттамалар:

• Үшкір ішкі бұрыштар: Кішірек құралдарды талап етеді, олар баяу қиылады және тез тозады
• Жұқа қабырғалар: Қию кезінде ауытқу қаупін туғызады, ол жеңіл өтпелер мен баяу берілулерді талап етеді
• Терең қуыстар: Құралдың қаттылығын шектейді және арнайы ұзартылған құралдарды қажет етеді
• Стандартты емес тесік өлшемдері: Дайын құралдардың орнына қосымша құралдарды қажет етуі мүмкін
• Функционалды маңызы жоғары емес сипаттамалар бойынша тар допускалар: Функционалды пайдасыз қосымша бақылау уақытын қажет етеді

Қоймадағы өлшемдердің сақталуы да маңызды. CNC өңдеу — бұл қосымша әдіс емес, яғни бастапқыда үлкен блок алынып, одан соңғы бөлшекке кірмейтін барлық материал өшіріледі. Құнын бағалау бойынша нұсқаулыққа сәйкес, біршама үлкен болып шыққан бөлшек үшін көбірек және қымбатырақ қойма блогын сатып алу қажет болады, ал артық материал қалдыққа айналады. Стандартты, саудада бар қойма өлшемдеріне сыйып кететін бөлшектерді жобалау материалдың құнын азайтады.

Бастаушылар үшін токарь станоктарын зерттейтін немесе бірінші реттік жобаларды бағалайтын адамдар үшін осы қатынастарды түсіну нақты күтімдерді қалыптастыруға көмектеседі. Сіздің жобаңыз құнын анықтайды — жобаны оптимизациялаңыз, сонда инвестицияңыз да оптимизацияланады.

Нәтижелі шығындарды азайту стратегиялары

Ақылды өндірушілер сапаны төмендетпей-ақ құнын азайтады. Төменде өнеркәсіптің ең жақсы тәжірибелері негізінде дәлелденген тәсілдер келтірілген:

• Қажетті ауытқуларды ғана көрсетіңіз: Тек маңызды қосылатын беттерге ғана тар допусктерді қолданыңыз; басқа жерлерде стандартты допусктерді пайдаланыңыз
• Материалдарды стратегиялық тұрғыдан таңдаңыз: Функционалды талаптарды қанағаттандыратын ең экономикалық материалды таңдаңыз — ең әсерлі атауы бар қорытпаларды емес
• Стандартты құрал-жабдықтарға сәйкес құрастыру: Қосымша құралдарды қажет етпейтін стандартты тесік өлшемдерін, бұрыштардың радиустарын және резьба сипаттамаларын қолданыңыз
• Қосымша өңдеу операцияларын біріктіріңіз: Негізгі өңдеу операциялары кезінде өңделетін, ал жеке жабдықтау қадамдарын қажет етпейтін конструкциялық элементтерді құрастырыңыз
• Мүмкіндігінше санын көбейтіңіз: Бастапқы дайындық шығындарын ірі өндіріс сериялары бойынша амортизациялаңыз
• Бөлшектер бойынша стандарттау: Ұқсас бұйымдарды тапсырыс берген кезде бірдей жақтар мен ортақ сипаттамалар құрал-жабдықтар мен бағдарламалауға кететін инвестицияларды азайтады
• Өндірушілермен бастапқы кезеңде ынтымақтастық жасаңыз: Құрастыру кезінде сұрақтар қойыңыз — сызбаларды окончательды түрде бекітуден бұрын кеңестер алу кейіннен қымбат түзетулерді болдырмаққа көмектеседі

MakerVerse бағыттауына сәйкес, дұрыс өндіріс технологиясын таңдау да құнын әсер етеді. CNC опциялары арасында ең тиімдіден ең аз тиімдіге дейінгі иерархия әдетте мынадай: лазерлік кесу, иілу, 3 осьті фрезерлеу, иілу-фрезерлеу және соңында 5 осьті фрезерлеу.

Құн-Сапа-Жылдамдық арасындағы компромиссті түсіну

Әрбір жоба үш өзара бәсекелес талапты теңестіреді: құн, сапа және жылдамдық. Сіз екеуін оптимизациялай аласыз — бірақ әдетте барлығын бір уақытта оптимизациялау мүмкін емес.

Дәлме-дәл көрсеткіштер мен тез жеткізу қажет пе? Онда дәлме-дәл жұмыстарды тездету үшін жоғары баға төлеуге дайын болыңыз. Төмен құн мен жоғары сапа қажет пе? Сапалы өндірістік жоспарлау үшін ұзағырақ әзірлік мерзімін беріңіз. Жылдамдық пен экономия қажет пе? Сонда стандартты көрсеткіштер мен қарапайым геометриялық пішіндерді қабылдаңыз.

Ең сәтті жобалар бастапқы кезде басымдықтарды анық анықтайды. Қандай параметрлер шынымен маңызды? Қай жерде функцияға әсер етпейтіндей көрсеткіштерді жеңілдетуге болады? Сызбада әсем көрінетін беттің жабылуы әлде шынымен маңыздысы қайсысы? Осы сұрақтарға ашық жауап беру — мүмкіндіктер мен құнды теңестіретін техникалық талаптарды құруға бағыт береді.

Еңбекақы шығындары да есепке алынады. Салалық деректерге сәйкес, CNC өңдеу бойынша еңбекақы сағатына $25 пен $50 арасында болады; бұл көрсеткіш орналасу орнына, мамандығы мен біліктілігіне байланысты өзгереді. Білікті бағдарламашылар мен операторларды талап ететін күрделі жобалар қарапайым өндірістік жұмыстарға қарағанда жоғары ақы талап етеді.

Шығындардың негізгі факторлары анықталғаннан кейін соңғы және әрі ең маңызды қарастырылатын мәселе — сіздің жобаңызға қойылатын сапа мен тиімділік талаптарын қанағаттандыратын, берілген уәделерді орындайтын өндірістік серіктес таңдау.

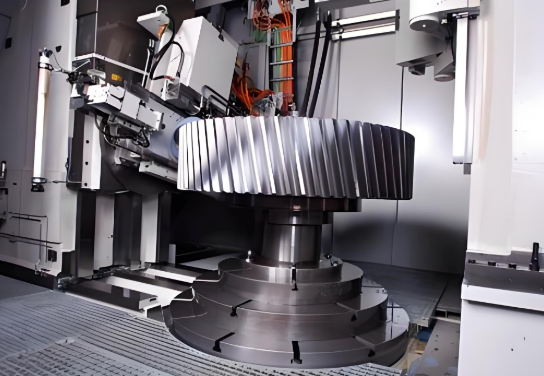

Дәл CNC өңдеу серіктесін таңдау

Сіз дәлдік шектерін көрсеттіңіз, материалдарды таңдадыңыз және бюджетті есептедіңіз — бірақ жобалардың сәтті немесе сәтсіз аяқталуы осы кезеңде шешіледі: сызбаларды жеткізілетін бөлшектерге айналдыратын өндірістік серіктесті таңдау. Дұрыс емес таңдау мерзімнен тыс жеткізулерге, сапа ақауларына және қиындық туғызатын байланыс аралықтарына әкеледі. Ал дұрыс серіктес сіздің инженерлік тобыңыздың кеңейтілуі болып табылады.

Сенімді токарьлық CNC машинасы бар цехты табу үшін тек баға ұсыныстарын салыстыру жеткіліксіз. Саладағы тараптарды бағалау бойынша нұсқаулыққа сәйкес, CNC тараптарын таңдау кезінде олардың техникалық мүмкіндіктері, сапа бақылау шаралары, баға құрылымы және қолданушыларға қызмет көрсету деңгейі терең талдануы тиіс. Енді қандай факторларды бағалау керектігін және әрбір фактордың маңызы қандай екенін қарастырайық.

Өндірістік үздіксіздікті көрсететін сертификаттар

Сертификаттар — бұл тек қабырғаға ілінген декорация емес; бұл өндірушінің тұрақты сапа қамтамасыз етуге қабілетті жүйелерді ұстанатынын растайтын құжатталған дәлел. Токарьлық CNC машинасын қамтамасыз ететін тарапты бағалаған кезде, олардың сертификаттар жинағынан бастаңыз.

ISO 9001:2015 бұл минималды деңгейді көрсетеді. American Micro Industries сертификаттау нұсқаулығына сәйкес, бұл халықаралық деңгейде танылған стандарт тұрақты жоғары сапалы өнім шығаруды көрсетуге негіз болып табылады. Негізгі қағидаларға тұтынушыларға назар аудару, процестік тәсіл, үздіксіз жақсарту және дәлелдерге негізделген шешім қабылдау жатады. Кез келген ауқымды механикалық өңдеу серіктесі осы сертификатқа ие болуы тиіс — оның болмауы сұрақтар туғызады.

Салалық сертификаттар маңызды кепілдік береді:

• IATF 16949: Автомобиль өнеркәсібіндегі сапа басқару бойынша глобалды стандарт, ол үздіксіз жақсарту, ақаулардың алдын алу және қатаң тұтынушы бақылауы үшін ISO 9001 принциптерін салалық талаптармен ұштастырады
• AS9100: Қауіптерді басқаруға, қатаң құжаттамаға және күрделі жабдықтаушы тізбегі бойынша өнімнің бүтіндігін бақылауға назар аударатын авиациялық-ғарыштық саладағы талаптар
• ISO 13485: Медициналық құралдардың сапа жүйелері: дизайнына, өндірісіне, ізденіске және қауіптерді азайтуға қатаң бақылау орнатылады
• NADCAP: Авиациялық және әскери өнеркәсіптің арнайы процестерін сертификаттау, оған жылу өңдеу, химиялық өңдеу және қиратпаушы сынақтар кіреді

Бұл сертификаттар неге осындай маңызды? Сертификаттау мамандарының айтуынша, сертификатталған процестер — бұл әдістер мен жабдықтар өздері де құжатталған стандарттарға сай болуын білдіреді, ол бір партиядан екіншісіне дейін тұрақтылықты қамтамасыз етеді. Нәтижесінде ақаулар, қайта өңдеу және материалдардың шығыны қатты азаяды.

Нақты автомобиль саласына арналған жағдайда IATF 16949 сертификаты өндірушінің әлемдік деңгейдегі қатаң талаптар қоятын OEM-дер мен бірінші деңгейлі жабдықтаушыларға қызмет көрсетуге дайын екендігін көрсетеді. Бұл стандарт өндірістік бөлшек рәсімдеу процесі (PPAP) құжаттамасын, өндірістік қабілеттілік зерттеулерін және автомобильдік жабдықтау тізбегі талап ететін қатал сапа жүйелерін міндеттейді.

Өндіріс қуаты мен икемділігін бағалау

Сертификаттар мүмкіндікті растайды — бірақ осы цех нақты сіздің жобаңызды орындай ала ма? Өндірістік қуатты бағалау сіздің серіктесіңіз барынша сапа немесе мерзімдерді бұзбай, прототиптерден көлемді өндіріске дейін масштабталуға қабілетті екендігін анықтайды.

Жабдықтаушыларды бағалау бойынша ең жақсы практикаларға сәйкес, сұранысты қанағаттандыру үшін қолданыстағы станоктар санын, олардың автоматтандыру деңгейін және өндірістік сменалардың қалай тағайындалатынын ескеріңіз. Масштабталатын өндірістік қуаты бар жабдықтаушы уақытша тапсырыстарды, прототип әзірлеуді және толық көлемді өндірісті кешігулерсіз басқара алады.

Қойылатын негізгі өндірістік қуат бойынша сұрақтар:

• Сіз қандай CNC токарь станоктары мен бұрыштық орталарын пайдаланасыз? (Тауар белгісі, ось саны, жанама өңдеу мүмкіндігі)
• Прототиптік саны мен сериялық өндірістің әдеттегі әкелу мерзімі қандай?
• Сіз қысқа мерзімді тапсырыстарды немесе күтпеген көлемдегі көтерілулерді қалай өңдейсіз?
• Сіз бірнеше смена немесе «қараңғыда» өндіріс жүргіzesіз бе?
• Сіз қандай диаметрлі стерженьдік материалдарды қабылдай аласыз?

Жабдықтың заманауи деңгейі маңызды. Lakeview Precision компаниясының серіктестерді таңдау бойынша нұсқаулығына сәйкес, алдыңғы қатарлы CNC станоктары күрделі бөлшектерді дайындауда жоғары дәлдік, қайталанғыштық пен жылдамдыққа қол жеткізуге мүмкіндік береді. Көпосьті фрезерлеу, нақты уақытта бақылау және автоматтандыру барлығы жоғары дәлдік деңгейіне ықпал етеді.

Әкелу мерзімінің икемділігі жиі ретінде жеткілікті тұтынушыларды ерекше серіктестерден ажыратады. Кейбір жобалар күндермен есептелетін тез прототиптеу мерзімін талап етеді, ал басқалары айлар немесе жылдар бойы тұрақты өндіріс ағымын талап етеді. Ең жақсы серіктестер сіздің уақыт кестесіңізге сәйкес ресурстарды масштабтауға қабілетті — сапаның төмендеуіне әкелмей отырып.

Қарастырыңыз Shaoyi Metal Technology бұл бағалау критерийлерінің тәжірибедегі нақты мысалы ретінде. Олардың өндірістік базасы қандай нәрселерге назар аудару керектігін көрсетеді: автомобиль саласына арналған сапа жүйелерін растайтын IATF 16949 сертификаты, тұрақты дәлдікті қамтамасыз ету үшін қатал Статистикалық үдеріс бақылауы (SPC) әдісінің қолданылуы және жылдам прототиптау қажеттіліктері үшін бір жұмыс күнінен бастап әрекет ететін жеткізу мерзімдері. Сертификаттау, сапа әдістері мен оперативтілік үйлесімі потенциалды серіктестерді бағалау үшін эталондық көрсеткіш болып табылады.

Біркелкілікті қамтамасыз ететін сапа жүйелері

Сертификаттардан басқа, өндірушінің өндіріс кезінде сапаны қалай ұстап тұратынын тереңірек зерттеңіз. Дәлдікпен өңдеу мамандарының айтуынша, дәлдік — бұл тек бөлшектерді дәл қиып алу емес, сонымен қатар өндірілетін әрбір бөлшек бойынша осы дәлдікті сақтау.

Нақты сапа бақылау әдістері туралы сұраңыз:

• Өндіріс процесінде тексеру: Бөлшектер өңдеу циклдары кезінде қашан және қалай өлшенеді?
• Статистикалық процессті басқару (SPC): Олар маңызды өлшемдер бойынша Cpk мәндері арқылы үдеріс қабілетін бақылайды ма?
• Өлшеу құралдары: Қол жетімді координаталық өлшеу машиналары (КӨМ), оптикалық салыстырғыштар және беттік өлшеу құралдары қандай?
• Бірінші үлгі тексеруі (FAI): Бастапқы өндірістік сәйкестікті қаншалықты толық құжаттайды?
• Бағдарламалық жүйелер: Егер мәселелер туындаса, олар әрбір бөлшек үшін материалдар мен өндіріс процестерін бақылай ала ма?

Сапа бағалау нұсқаулығына сәйкес, тәрбиешілер координаталық өлшеу машиналары (CMM), оптикалық салыстырғыштар, беттің кедір-бұдырлығын сынау құралдары және цифрлық микроскоптар сияқты алдыңғы қатарлы технологиялармен жабдықталуы керек. Бұл құралдар өндірістің әрбір кезеңінде маңызды өлшемдер мен допустимді ауытқуларды тексеруге мүмкіндік береді.

Статистикалық процесстерді бақылау (SPC) іске асыру ерекше назарға ие болуы керек. Статистикалық процесстерді бақылау жүйесін қолданатын цехтар тек бөлшектерді тексермейді — олар қалдықтар пайда болғаннан бұрын мәселелерді болжайтын трендтерді бақылайды. Бұл шығындарды алдын алуға бағытталған тәсіл мақсатты өлшемдерге қатысты тарыл ыдыраулылықтарды сақтайды және процесстің тұрақтылығы туралы құжатталған дәлелдерді қамтамасыз етеді.

Қарым-қатынас пен инженерлік қолдау

Техникалық қабілеттілік коммуникация сәтсіз болса, аз ғана маңызы бар. Жоба басқарушыларының пікірінше, сәтті CNC өңдеу серіктестігі тек техникалық біліктілікке ғана емес — ашық, белсенді және анық коммуникацияға да негізделеді.

Шартқа кірмей тұрып, коммуникация сапасын бағалаңыз:

• Олар сіздің RFQ сұраныстарыңызға және техникалық сұрақтарыңызға қаншалықты тез жауап береді?
• Олар сіздің есабыңызға арналған жеке жоба басқарушыларын немесе инженерлерді тағайындайды ма?
• Олар өндіріске кірмей тұрып, Өндіріске Қолайлы Дизайн (DFM) бойынша кері байланыс беруге қабілетті ме?
• Олар өзгеріс тапсырыстарын немесе техникалық талаптардың жаңартылуын қалай өңдейді?
• Олар қандай жоба жағдайы туралы жаңартылған ақпарат пен есептерді ұсынады?

Инженерлік қолдау қабілеттілігі жиі серіктестерді тараптардан ажыратады. Ең жақсы өңдеу серіктестері сіздің сызбаларыңызды қарап шығып, ұсыныстар береді — функциясыз қосымша шығындар туғызатын дәлдік талаптарын анықтайды, өңдеуге ыңғайлы материалдың альтернативті нұсқаларын ұсынады немесе цикл уақытын қысқартатын дизайн өзгерістерін ұсынады.

Сіздің Тұтынушыларды Бағалау Парығыңыз

Кез келген өңдеу серіктесін таңдағаннан бұрын осы толық бағалауды жүргізіңіз:

• Сертификаттау растауы: ISO 9001 негізгі деңгейін растаңыз; саланың нақты сертификаттарын (IATF 16949, AS9100, ISO 13485) өз талаптарыңызға сәйкестігін тексеріңіз
• Жабдық мүмкіндіктері: Бөлшектеріңіздің өлшемдеріне сәйкес осьтер саны, жанама өңдеу құралдары және өндірістік қуаты үшін станоктар тізімін қараңыз
• Сапа жүйелері: Статистикалық процессті бақылау (SPC) енгізілуін, координаталық өлшеу машинасы (CMM) арқылы бақылау мүмкіндігін және ізденіп табуға болатындық протоколдарын растаңыз
• Материалдар бойынша білім: Сіздің нақты қорытпаларыңыз немесе пластиктеріңізбен жұмыс істеу тәжірибесін, сонымен қатар кез келген сертификаттау талаптарын тексеріңіз
• Бастапқы уақыт бойынша өнімнің өнімділігі: Типтік жеткізу мерзімдері мен уақытында жеткізу көрсеткіштері туралы деректерді сұраңыз
• Тәжірибелік үлгілер дайындау мүмкіндігі: Даму кезеңдерінде жылдам қайталануға қолдау көрсету қабілетін растаңыз
• Өндірісті кеңейту мүмкіндігі: Көлемдік талаптарыңызға сәйкес өсу қабілетін бағалаңыз
• Байланыс жауапкершілігі: Ұсыныс дайындау мерзімін және техникалық сұрақтарға жауап беру сапасын бағалаңыз
• Инженерлік қолдау: DFM пікірлерін беру қабілеті мен оптимизация бойынша ынтымақтастыққа дайындығын анықтау
• Сілтемелерді тексеру: Ұқсас салаларда немесе қолданыстарда клиенттердің пікірлерін сұрау

Тараптарды таңдау бойынша мамандардың айтуынша, ең төмен баға бойынша таңдау орнына жалпы құндылықты бағалаңыз — қолжетімділікті тұрақты сапамен, жеткізу сенімділігімен және өндірістен кейінгі қолдаумен теңестіріңіз.

Мақсат — ең арзан сауалнаманы табу емес, сапасы тұрақты, мерзімдерді сақтайтын және қиындықтар туындаған кезде іс-әрекетке көшетін серіктесті табу. Бұл бағалауда талқыланған дәлдік, сертификаттау және жылдам әрекет ету талаптарын қажет ететін автомобиль қолданыстары үшін, мысалы, Shaoyi Metal Technology осы критерийлерді күрделі шасси жинақтарынан бастап қосымша металды бушингтерге дейін өндіріске дайын қабілетке қалай айналдыратынын көрсетеді.

Сіздің өндірістік серіктес таңдауыңыз жеке техникалық сипаттамаға қарағанда жобаның нәтижелерін көбірек анықтайды. Бағалау уақытын алдын ала көп көлемде жұмсаңыз, сілтемелер мен өндірістік объектілерді бағалау арқылы қабілеттерді растаңыз және сапа жүйелері мен қарым-қатынас стилі сіздің операциялық қажеттіліктеріңізге сәйкес келетін серіктестермен қарым-қатынас орнатыңыз. Дұрыс CNC токарь станогы серіктесі дәлдік талаптарын тіпті қайталанатын, болжанатын және кәсіби түрде жасалған бөлшектерге айналдырады.

CNC токарь станогында өңдеу бойынша жиі қойылатын сұрақтар

1. CNC токарь станогында өңдеу процесі дегеніміз не?

CNC токарьлық өңдеу — бұл компьютермен басқарылатын машина жұмыс бөлігін шпиндельде айналдырып, құралдардың көмегімен оны дәл цилиндрлік немесе конустық пішінге келтіретін жоғалтушы өндіріс процесі. Бұл процеске бірнеше операциялар тізбектеліп орындалады: жақтау (facing) жазық сілтеме бетін қалыптастырады, груб-токарьлау (rough turning) негізгі материалдың көп бөлігін кесіп алады, соңғы токарьлау (finish turning) аз шамадағы ауытқулармен соңғы өлшемдерді қамтамасыз етеді, ал тағы да қосымша операциялар — резьба салу, іштей өңдеу (boring), ойық жасау (grooving) және бөлу (parting) бөлшекті толықтай аяқтайды. CNC басқарушысы бағдарламаланған G-code нұсқауларын талдап, айналу жиілігін, берілу жылдамдығын және құралдың орнын микроннан да кіші дәлдікпен координаттайды, осылайша ±0,001 дюйм дәлдікке жетеді.

2. CNC токарьлық өңдеуді үйрену қиын ба?

CNC токарлық станогын басқару үшін құрал-жабдықтарды, G-кодты бағдарламалауды және нақты кесу процестерін түсіну қажет. Бастапқыда бұл қиын болуы мүмкін, бірақ дұрыс дайындық пен тұрақты жаттығулар сауаттылыққа әкеледі. Бұл қызметке көңіл қою, проблемаларды шешу дағдылары және кесу кезінде материалдардың қалай өзгеретінін білу қажет. Бастаушылар әдетте алюминий сияқты жеңіл өңделетін материалдарда 2 осьті операциялардан бастайды, ал кейін көп осьті жұмысқа және шойын немесе титан сияқты қиын қорытпаларға өтеді. Көптеген өндірушілер операторларды даярлау бағдарламаларын ұсынады, сонымен қатар симуляциялық бағдарламалар қымбат материалдар мен жабдықтарға зиян келтірмей-ақ жаттығуға мүмкіндік береді.

3. CNC станогын басқаратын мамандар жақсы табыс таба ма?

CNC станоктарында жұмыс істейтін токарьлар қызметкерлер қауымдастығында қарқынды жалақы алады, Америка Құрама Штаттарында орташа сағаттық тариф шамамен 27 доллар құрайды. Жалақы көрсеткіштері тәжірибе деңгейіне, мамандану саласына, орналасқан жерге және өндірістік секторға байланысты әртүрлі болады. Көп осьті бағдарламалау дағдылары бар, аэроғарыш немесе медициналық құрылғылар саласында тәжірибесі бар немесе арнайы материалдармен жұмыс істеу бойынша мамандығы бар токарьлар жоғары жалақы алады. Бағдарламалаушы, сапа инженері немесе цех басшысы лауазымдарына көтерілу арқылы карьералық өсу мүмкіндігі тудырады, бұл қосымша табыс алуға мүмкіндік береді. Өндірістегі білікті токарьлардың тұрақты жетіспеушілігі әртүрлі аймақтарда жалақының өсуін әрі қарай қолдайды.

4. CNC токарь станогында қандай материалдарды өңдеуге болады?

CNC токарлық станоктары алюминий қорытпаларын (6061, 7075), әртүрлі болат маркаларын (жұмсақ болат, қорытпалы болат 4140), коррозияға төзімді болаттарды (303, 304, 316), мыс пен қалайы қорытпаларын, титан қорытпаларын және POM (Delrin) мен PEEK сияқты инженерлік пластмассаларды өңдеуге қабілетті. Әрбір материал үшін нақты кесу параметрлері қажет — мысалы, алюминийді 3000 айн/мин жоғары жылдамдықта өңдеуге болады, ал титан үшін арнайы кескіштерді пайдалана отырып, 150–300 айн/мин жылдамдықта баяу өңдеу қажет. Материалды таңдау кескіштің таңдалуына, қол жеткізілетін дәлдікке, беттің сапасына және жалпы өңдеу құнына әсер етеді.

5. Әртүрлі CNC токарлық станоктары арасынан қалай таңдау керек?

Дұрыс CNC токарь станогын таңдау бөлшектің геометриясына, күрделілігіне және өндіріс көлеміне байланысты. 2 осьті токарь станогы валдар мен втулкалар сияқты қарапайым цилиндрлі бөлшектерді өте тиімді өңдейді. Көп осьті токарь станоктары (3 осьті және одан да көп) күрделі геометриялық пішіндерді, соның ішінде орталықтан тыс орналасқан элементтерді бір ғана орнатуда өңдей алады. Швейцариялық типтегі токарь станоктары медициналық және электроника саласында қолданылатын кіші диаметрлі, ұзын және дәлдігі жоғары бөлшектерді өңдеуге арналған. Горизонталь конфигурациялар көбінесе өндірістік токарлауға, ал вертикаль токарь станоктары үлкен диаметрлі және ауыр детальдарды өңдеуге қолайлы. Shaoyi Metal Technology сияқты серіктестер сіздің нақты талаптарыңызға сәйкес келетін конфигурацияны таңдауға көмектеседі.
